Navitel R200 Operating Instructions

NAVITEL R200 | 2

RESET MIC

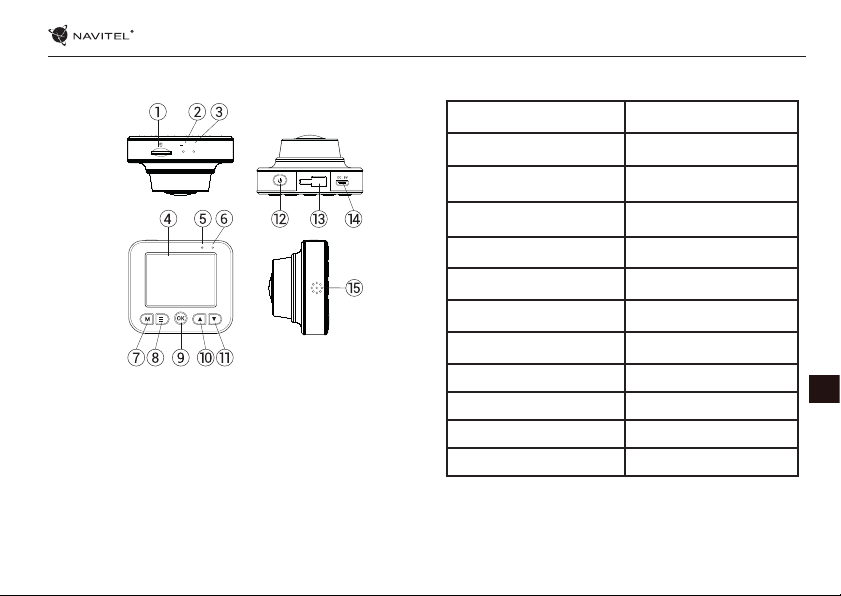

Vnější vzhled

1. Slot microSD

2. Reset

3. Mikrofon

4. Obrazovka

5. Indikátor

6. Indikátor

7. Režim

8. Menu

9. OK

10. Nahoru

11. Dolů

12. Zapnutí/Vypnutí

13. Uchycení držáku

14. Port micro-USB

15. Reproduktor

Specikace

Čip JL5401

Displej 2’’

Typ objektivu 4-vrstvá skleněná čočka

Formát záznamu videa MOV

Rozlišení videa 1080P (1920х1080), 30fps

Formát obrazu JPG

Úložiště microSD karta

Kapacita microSD karty Max. 64 GB

USB USB 2.0

Napájení USB 2.0 DC5V 1 A

Baterie 180 mAh 3.7 V

Provozní napětí 700 mA

Poznámka: specikace se může změnit v případě novější verze
zařízení.

CZ

3 | UŽIVATELSKÁ PŘÍRUČKA

CZ

Tlačítka

Tlačítko Funkce

Reset Pokud zařízení neodpovídá, stiskněte tlačítko reset pro resetování zařízení.

Stiskněte a po dobu 3 sekund podržte k zapnutí nebo vypnutí zařízení.

Vrežimu Video stiskněte pro začátek nahrávání videa; stiskněte znovu pro zastavení
nahrávání videa.
Vrežimu Snímek stiskněte pro pořízení snímku.
Vrežimu Galerie stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.
Vhlavním menu stiskněte pro výběr položky nebo souboru.

Stiskněte pro vstup do menu, ve kterém lze upravit nastavení jednotlivých režimů. Stiskněte
znovu pro vstup do menu smožnostmi nastavení zařízení.

V hlavním menu stiskněte pro označení následující/předchozí položky nebo souboru.

Stiskněte pro přepínání mezi režimy Video, Snímek a Galerie.

NAVITEL R200 | 4

Funkce zařízení

Video Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání. Stisknutím

tlačítka nahrávání zastavíte. Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam.
Každý záznam se automaticky uloží.

Snímek

Galerie

Ochrana souboru

Záznam do smyčky Toto nastavení umožňuje automaticky ukládat video soubory po několika minutách. Pokud bude

G-sensor Při nárazu vozidla zařízení automaticky uzamkne a uloží aktuální video.

Parkovací režim V případě, že je zařízení vypnuté a zaregistruje vibrace, zařízení se automaticky zapne a začne nahrávat.

Pokud je zařízení vrežimu Video, stiskněte tlačítko pro přechod do režimu Snímek, stisknutím

tlačítka pořídíte snímek, který se automaticky uloží.

Pokud je zařízení v režimu Video, stiskněte dvakrát tlačítko pro přechod do režimu Galerie, po-

mocí tlačítek procházíte soubory, stisknutím tlačítka přehráváte soubory. Při přehrávání
souboru stiskněte tlačítko OK pro pauzu/konec pauzy.

Vrežimu Galerie vyberte soubor, který chcete uzamknout. Stiskněte tlačítko , možnost Uzam­knout a vyberte buďto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být
smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální/Odemknout vše.

například nastavena hodnota 5 minut, video s trváním jedné hodiny bude uloženo jako 12 samostat­ných souborů o délce 5 minut. Pokud je paměťová karta plná, budou všechny nechráněné (neu­zamčené) soubory postupně přepisovány v pořadí, ve kterém byly vytvořeny.

Soubor bude automaticky uzamčen. Pokud se nic nestane déle než minutu, zařízení se opět vypne.

CZ

5 | UŽIVATELSKÁ PŘÍRUČKA

CZ

Vodoznak Tato funkce přidá vodoznak data nebo loga zařízení do záznamu.

Napájení baterie Červená kontrolka se rozsvítí, pokud je přístroj připojen kexternímu zdroji napájení. Pokud je baterie

Spořič obrazovky Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit vmenu

zařízení plně nabita, červená kontrolka zezelená.

spořiče obrazovky.

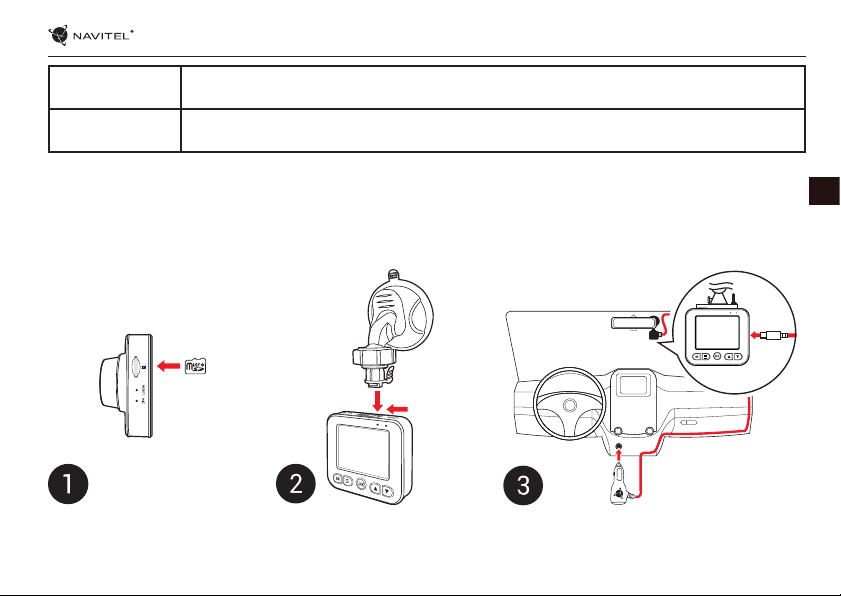

Instalace

NAVITEL R200 | 6

Opatření

1. Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení.

2. Nepoužívejte zařízení ve vlhkém nebo horkém prostředí.

3. Udržujte objektiv v čistotě.

4. Nerozebírejte zařízení a neprovádějte opravy sami.

5. Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.

Bezpečnostní informace

• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obraťte na servisní středisko.

• Přípustná teplota okolního prostředí v provozním režimu: 0 až +40 °С. Skladovací teplota: +5 až +55 °C. Relativní vlhkost: 5 % až

90 % bez kondenzace (25 °C).

• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.

• Nevystavujte přístroj fyzickým nárazům.

• Výrobce není zodpovědný za poškození displeje uživatelem.

• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.

• Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.

• Používejte pouze příslušenství schválené výrobcem.

CZ

7 | BENUTZERHANDBUCH

RESET MIC

Anordnung des Geräts

DE

1. Einschub für mi­croSD-Karte

2. Reset

3. Mikrofon

4. Bildschirm

5. Indikator

6. Indikator

7. Modus

8. Menü

9. OK

10. Nach oben

11. Nach unten

12. Ausschalter

13. Halter

14. Micro-USB

15. Lautsprecher

Spezikation

Prozessor JL5401

Display 2”

Objektivtyp 4-schichtig aus Glas

Aufzeichnungsformat MOV

Video Auösung 1080P (1920х1080), 30fps

Bildformat JPG

Speicherkarte microSD-Karte

Kapazität der microSD-Karte max 64 GB

USB USB 2.0

Stromversorgung USB 2.0 DC 5 V 1 A

Batterie 180 mAh 3.7 V

Betriebsstrom 700 mA

Bemerkung: in Folge von Aktualisierungen kann sich diese
Spezikation ändern.

Tasten

NAVITEL R200 | 8

Taste Funktion

Drücken und Halten Sie ihn mindestens 3 Sekunden, wenn Sie das Gerät ein- oder ausschalten
möchten.

Durch Drücken im Modus Videoaufzeichnung starten Sie die Aufnahme; durch wiederholtes
Drücken beenden Sie die Aufnahme.
Durch Drücken im Modus Standbild erstellen Sie ein Foto.
Durch Drücken im Modus Wiedergabe wählen Sie eine Datei aus oder halten Sie das Video
an/beenden Sie das Anhalten des Videos.
Durch Drücken im Menü wählen Sie eine Position des Menüs aus.

Durch Drücken kommen Sie in das Menü Einstellung des Modus. Durch wiederholtes Drücken
kommen Sie in das Menü Einstellung.

Durch Drücken schalten Sie zwischen den Modi Videoaufzeichnung, Standbild und Wieder-
gabe um.

Durch Drücken im Menü heben Sie eine weitere/vorangegangene Position des Menüs oder
eine Datei hervor.

Reset Wenn das Gerät nicht reagiert, wird es durch Drücken dieser Taste zurückgesetzt.

DE

9 | BENUTZERHANDBUCH

Funktionen des Geräts

DE

Video Schließen Sie das Gerät an eine externe Versorgungsquelle an und es beginnt die Aufnahme autom-

atisch. Durch das Drücken der Taste beenden Sie die Aufnahme. Ein weiteres Video nehmen Sie
durch das wiederholte Drücken der Taste OK auf. Jedes Video wird automatisch gespeichert.

Foto

Abspielen

Sperrung einer Datei

Loop-Aufnahme Diese Einstellung ermöglicht es, Aufnahmen immer nach einigen Minuten in eigenständige Dateien zu

G-sensor Wenn etwas an das Fahrzeug aufprallt, sperrt der DVR automatisch das aktuelle Video.

Durch Drücken der Taste im Modus Videoaufzeichnung kommen Sie in den Modus Standbild,

durch Drücken der Taste erstellen Sie ein Foto (wird automatisch gespeichert).

Durch Drücken zweimal der Taste im Modus Videoaufzeichnung kommen Sie in den Modus Wie-

dergabe, durch Drücken der Taste wählen Sie die Datei aus, durch Drücken der Taste
spielen Sie die Datei ab. Während des Abspielens halten Sie durch Drücken der Taste OK das Abspielen
an/beenden Sie das Anhalten des Abspielen.

Im Modus Wiedergabe wählen Sie die Datei aus, drücken die Taste und wählen die Möglichkeit
Schutz und dann Sperrung der aktuellen Datei oder Sperrung aller Dateien. Gesperrte Dateien lassen
sich weder löschen noch überschreiben. Durch die Auswahl der Möglichkeit Entsperrung der aktuellen
Datei/Entsperrung aller Dateien entfernen Sie diesen Schutz.

speichern. Wenn Sie sie zum Beispiel auf 5 Minuten einstellen, wird eine Aufnahme von 1 Stunde als 12
fünfminütige Fragmente gespeichert. Wenn die Speicherkarte voll ist, werden alle nicht geschützten
Dateien in einer solchen Reihenfolge überschrieben, wie sie erstellt wurden.

NAVITEL R200 | 10

Parkplatz-Monitor Wenn beim Abstellen des Fahrzeugs Vibrationen festgestellt werden, schaltet sich das Gerät autom-

atisch ein und beginnt aufzunehmen. Die entsprechende Datei wird geschützt (gesperrt). Wenn sich
länger als eine Minute nichts ereignet, schaltet sich das Gerät aus.

Batterie Beim Anschluss des Geräts an eine externe Versorgungsquelle leuchtet die rote Kontroll leuchte. Wenn

Die rote Anzeige wird grün, dass die Batterie aufgeladen ist.

Regelmässige Das Gerät kann automatisch den Bildschirm abschalten, damit der Energieverbrauch verringert wird;

das O-Screen Zeitintervall lässt sich im Menü Regelmässige O-Screen einstellen.

Stempel Diese Funktion fügt dem Datensatz den Datumsstempel des Gerätes hinzu.

Installation

DE

11 | BENUTZERHANDBUCH

Hinweise

1. Verwenden Sie unseren speziellen Adapter; die Verwendung eines anderen Adapters kann einen unwiederbringlichen Schaden

DE

am Gerät verursachen.

2. Verwenden Sie das Gerät nicht in einer feuchten oder heißen Umgebung.

3. Halten Sie das Objektiv sauber.

4. Führen Sie ohne ordentliche Berechtigung keine Demontage des Geräts durch.

5. Halten Sie gründlich die entsprechenden innerstaatlichen Rechtsvorschriften ein. Dieses Produkt darf nicht für ungesetzliche
Zwecke verwendet werden.

Sicherheitsanforderungen

Sie dürfen das Gerät nicht selbst reparieren oder zerlegen. Wenden Sie sich im Falle eines Gerätefehlers an das Servicecenter.
Zulässige Umgebungstemperatur im Betriebsmodus: 0°C bis +40°С. Lagerungstemperatur: +5°C bis +55°С. Relative Luft-

feuchtigkeit: 5% bis 90% ohne Kondensation (25°C).
Halten Sie das Gerät von Feuerquellen fern, um Explosionen oder Brand zu vermeiden.
Setzen Sie das Gerät keinen physikalischen Einwirkungen aus.
Der Hersteller ist nicht verantwortlich für Bildschirmschäden, die durch den Benutzer entstanden sind.
Vermeiden Sie, das Gerät mit elektromagnetischen Strahlungsquellen in Kontakt zu bringen.
Verwenden Sie keine Chemikalien oder Reinigungsmittel bei der Reinigung des Produkts. Schalten Sie das Gerät vor dem Reinigen

immer aus.
Verwenden Sie nur Zubehör, das vom Hersteller zugelassen wurde.

NAVITEL R200 | 12

RESET MIC

Seadme skeem

1. microSD kaardi ava

2. Lähtestamine

3. Mikrofon

4. Ekraan

5. Indikaatortuli

6. Indikaatortuli

7. Režiim

8. Menüü

9. OK

10. Üles

11. Alla

12. Toide

13. Paigaldusport

14. Port micro-USB

15. Kõlar

Spetsikatsioonid

Protsessor JL5401

Ekraan 2”

Objektiivi tüüp 4-kihiline klaas

Salvestusformaat MOV

Salvestus resolutsioon 1080P (1920х1080), 30fps

Pildiformaat JPG

Salvestamine microSD kaart

microSD kaardi maht 64 GB max

USB USB 2.0

Toide USB 2.0 DC5V 1 A

Aku 180 mAh 3.7 V

Töövool 700 mA

Märkus: seoses uuendustega võivad spetsikatsioonid
muutuda.

EE

13 | KASUTUSJUHEND

Nupud

Nupp Funktsioonid

EE

Seadme sisse/välja lülitamiseks vajutage ja hoidke nuppu 3 sekundit all.

Video salvestamise režiimis vajutage selleks, et alustada salvestust; vajutage uuesti, et
peatada.

Pildistamise režiimis vajutage selleks, et pilti teha.
Taasesitamise režiimis vajutage, et valida fail või panna video pausile või uuesti mängima.

Menüüs vajutage selleks, et valida menüüvalik.

Vajutage, et siseneda režiimi seadistuste menüüsse. Vajutage uuesti, et avada menüü seadis­tused.

Vajutage, et valida video salvestamise, pildistamise ja taasesitamise režiimide vahel.

Peamenüüs vajutage, et tõsta esile järgmine/eelmine menüüosa või fail.

Reset Kui seade ei reageeri, vajutage lähtestamiseks seda nuppu.

NAVITEL R200 | 14

Seadme funktsioonid

Video Ühendage seade välise toiteallikaga, misjärel seade alustab automaatset salvestamist. Salvestamise

peatamiseks vajutage nuppu. Uue video salvestamiseks vajuta OK. Iga video salvestatakse
automaatselt.

Foto

Taasesitamine

Faili lukustamine Video salvestamise režiimis vajutage „Down“, et kaitsta käimasolevat salvestust. Ekraani alumisse serva

Loop-salvestamine See seadistus võimaldab mõneminutilise vahega salvestamist eraldi failidesse. Näiteks, kui seadistus on

G-sensor Kui sõiduk saab milleltki löögi, lukustab DVR käesoleva video automaatselt.

Video salvestamise režiimis vajutage pildistamise režiimi käivitamiseks nuppu, foto tegemiseks

vajutage nuppu (foto salvestatakse automaatselt).

Video salvestamise režiimis vajutage taasesitamise režiimi sisenemiseks nuppu kaks korda; faili

valimiseks vajutage nuppe; faili esitamiseks vajutage nuppu. Taasesitamise ajal vaju­tage OK, et video pausile panna/taaskäivitada.

ilmub võtmesümbol. Taasesitamise režiimis valige fail, vajutage ja valige „Protect“ (kaitske),
seejärel „Lock Current“ (lukustage käesolev) või „Lock All“ (lukustage kõik). Kaitstud faile ei ole võimalik
kustutada või üle kirjutada. Kaitse eemaldamiseks valige „Unlock Current“ (lukustage lahti käesolev)/
„Unlock All“ (lukustage lahti kõik).

seatud 5 minutile, salvestatakse 1 tund kestev video 12 viieminutise fragmendina. Kui mälukaart on täis,
kirjutatakse kõik kaitsmata failid üle nende salvestamise järjestus es.

EE

15 | KASUTUSJUHEND

Parkimismonitor Väljalülitatud režiimis – kui seade tuvastab vibratsiooni, lülitub see automaatselt sisse ja alustab salves-

Aku Punane indikaatortuli läheb põlema, kui seade on ühendatud välise toiteallikaga; aku laadides hakkab

EE

Ekraanisäästja Seade võib energiatarbimise vähendamiseks ekraani automaatselt välja lülitada; ajaintervalli saab

Tempel (Stamp) See funktsioon lisab salvestisele ajatempli. Templi funktsiooni väljalülitamiseks vajutage OK.

tamist. Fail kaitstakse (lukustatakse). Kui enam kui minuti jooksul midagi ei juhtu, lülitub seade välja.

tuli, punane tuli muutub roheliseks, tähendab see, et aku on täis.

seadistada ekraanisäästja menüüst.

Paigaldamine

NAVITEL R200 | 16

Ettevaatusabinõud

1. Kasutage ainult laadija originaaladapterit. Muu adapteri kasutamine võib mõjutada seadme akut negatiivselt.

2. Ärge kasutage seadet niiskes või kuumas keskkonnas.

3. Hoidke lääts puhtana.

4. Ärge võtke seadet ise lahti või parandage seda ise.

5. Järgige seadme kasutamise osas kehtivaid oma riigi seaduseid ja eeskirju. Seadme kasutamine ebaseaduslikel eesmärkidel on
keelatud.

Ohutusnõuded

• Ärge võtke kodus seadet osadeks lahti ega parandage seda ise. Seadme rikke korral pöörduge klienditeeninduskeskuse poole.

• Töörežiimil lubatud ümbritseva õhukeskkonna temperatuur: 0...+40 ˚C. Hoiustamistemperatuur: +5...+55 ˚C. Suhteline õhunii-

skus: 5–90% ilma kondensatsioonita (25 ˚C).

• Plahvatuse või tulekahju vältimiseks hoidke seadet tuleallikatest eemal.

• Hoidke seadet füüsiliste mõjutuste eest.

• Tootja ei võta vastutust juhul, kui kasutaja on põhjustanud seadme ekraanile kahjustusi.

• Vältige seadme kokkupuutumist elektromagnetilise kiirguse allikatega.

• Seadme puhastamiseks ärge kasutage kemikaale ega mis tahes pesuaineid; enne puhastamist lülitage seade alati välja.

• Kasutage vaid tootja poolt heaks kiidetud tarvikuid.

EE

17 | USER MANUAL

RESET MIC

Device layout

EN

1. microSD card slot

2. Reset

3. Microphone

4. Display

5. Indicator

6. Indicator

7. Mode

8. Menu

9. OK

10. Up

11. Down

12. Power

13. Mount

14. Micro-USB port

15. Speaker

Specications

Processor JL5401

Display 2”

Lens material 4-layer glass

Recording format MOV

Video resolution 1080P (1920х1080), 30fps

Image format JPG

Storage microSD card

microSD card capacity 64 GB max

USB USB 2.0

Power USB 2.0 DC 5 V 1 A

Battery 180 mAh 3.7 V

Working current 700 mA

Note: the specications may change due to upgrades.

Buttons

Button Functions

NAVITEL R200 | 18

Press and hold for 3 seconds to turn the device on/o.

In Video Record mode, press to start recording; press again to stop.
In Capture mode, press to take a picture.
In Playback mode, press to select a le, or pause/unpause a video.
In the menu, press to select a menu item.

Press to access Mode Settings menu. Press again to access Setup menu.

Press to switch between Video Record, Capture, and Playback modes.

In the menu, press to highlight the next/previous menu item or le.

Reset If the device is not responding, press to reset.

EN

19 | USER MANUAL

Device functions

Video


EN

Playback

Lock le

Loop recording This setting allows saving the recording in separate les every few minutes. For example, if set to 5

G-sensor If the vehicle is hit by something, the DVR will automatically lock the current video.

Parking monitor In shutdown state, if vibration is detected, the device will turn on automatically and start recording. The

Stamp This function adds date stamp to the record.

Connect the device to an external power supply and it will start recording automatically. Press the
button to stop recording. Press OK again to record another video. Each video will be saved automatically.

In Video Record mode, press button to enter Capture mode, press the button to take a
photo (it will be saved automatically).

In Video Record mode, press button twice to enter Playback mode; press buttons to

select a le; press the button to play a le. During playback, press OK to pause/unpause.

In Playback mode, select a le, press and select Protect, then Lock Current or Lock All. Protected­les cannot be deleted or overwritten. Select Unlock Current / Unlock All to remove protection.

minutes, 1 hour of footage will be saved as 12 ve minute fragments. If the memory card is full, all
unprotected les will be overwritten in the order they were created.

le will be protected (locked). If nothing happens for over a minute, the device will shut down.
