Navitel F150 Operating Instructions

NAVITEL F150 | 1

Obsah

Využití zařízení

Obsah balení 2 Bezpečnostní informace 3 Používání zařízení ve vozidle 4 Vnější vzhled 5 Chyby a řešení problémů 6 Údržba zařízení 7 Bezpečná jízda 7 Technická specikace 8

Rychlý průvodce

Úvod 9 Programové rozhraní 9 Trasa ke zvolenému bodu na mapě 12 Navádění na přesnou adresu 12 Manuální nastavení všech bodů trasy 14

Centrum aktualizací

Nastavení programu 15 Aktualizace map 16 Nákup map 17

2 | Uživatelská přírUčka - vyUžití zařízení

Obsah balení

Osobní navigační zařízení (PND) NAVITEL F150 1 ks. Držák do auta 1 ks. Stylus 1 ks. Adaptér do vozidla 12V 1 ks. Mini-USB kabel 1 ks. Tato uživatelská příručka 1 ks. Záruční list 1 ks.

Více informací o zařízení a programu naleznete na této webové stránce: http://navitel.cz/support Uživatelský manuál je ke stažení zde: http://navitel.cz/downloads/documentation

vyUžití zařízení - NAVITEL F150 | 3

Bezpečnostní informace

1. Přizpůsobte si veškerá nastavení před začátkem jízdy. Je vysoce nebezpečné obsluhovat zařízení a kongurovat jeho nastavení při řízení. Pokud potřebujte upravit nastavení navádění nebo parametrů zařízení, měli byste své auto zaparkovat na bezpečném místě sohledem na dopravní předpisy.

2. Seznamte se s plánovanou trasou před jízdou. Pokud jste přeslechli hlasový povel a potřebujete se tak podívat na obrazovku pro jeho zjištění, ujistěte se nejprve, zda je to sohledem na dopravní situaci bezpečné.

3. Je možné, že navigační data a hlasové pokyny nebudou v souladu s reálným stavem vozovky nebo dopravních omezení. Vždy věnujte pozornost stavu vozovky, dopravnímu značení a přechodům pro chodce.

4. Nepoužívejte navigaci jako nástroj přesného měření rychlosti a vzdálenosti.

5. Kvalita příjmu satelitního signálu může kolísat vzhledem k pozici zařízení ve vozidle. Kvalita signálu může být slabší uvnitř tunelu, poblíž vícepodlažních budov nebo v hustě zastavěné oblasti. Určité povětrnostní podmínky, jako hustá mlha, mohou negativně působit na kvalitu příjmu signálu.

6. Může se stát, že nebude možné přijímat GPS signály poblíž elektromagnetických zdrojů nebo uvnitř budov.

7. Pokud jste zařízení delší dobu nepoužívali, bude určení pozice trvat delší dobu i přes to, že přijímač GPS má dobrý příjem signálu.

8. Věnujte zvláštní pozornost, kam umístíte zařízení. Neinstalujte ho tam, kde by mohlo překážet ve funkčnosti airbagů nebo omezovat výhled na vozovku.

9. Při umisťování držáku na přední sklo vašeho vozidla dbejte na čistotu povrchu. Plocha by měla být očištěna od prachu a dalších nečistot, pod samotnou přísavkou by rovněž neměly být žádné bubliny, které mohou nepříznivě ovlivňovat přilnavost držáku. Za jakékoliv škody na zařízení a dalších objektech uvnitř vozidla způsobené odlepením držáku je zcela zodpovědný uživatel a nemohou být kryty zárukou.

10. Nevystavujte zařízení dlouhodobému působení slunečního záření a vysokým teplotám. Přehřátí baterie může způsobit explozi.

11. Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které mohou způsobit kondenzaci vody v zařízení a způsobit jeho poškození. Pokud bylo zařízení vystaveno vlhkosti, nezapínejte ho, dokud zcela nevyschne.

12. Jakýkoliv zásah, úprava a otevírání zařízení jsou zakázány, neboť mohou způsobit nesprávné fungování zařízení a v extrémních případech způsobit jeho poškození. Jakékoliv opravy zařízení mohou být prováděny jen autorizovanou osobou.

4 | Uživatelská přírUčka - vyUžití zařízení

13. Zařízení je napájeno z vestavěné Li-Pol baterie, která může

explodovat nebo uvolňovat toxické látky při nesprávném způsobu používání. Nevystavujte zařízení nárazům, ani ho nepoužívejte vblízkosti výbušných látek a plynů.

14. Během nabíjení zajistěte normální podmínky ventilace pro napájecí adaptér, protože během tohoto procesu dochází kjeho zahřívání. Nezakrývejte adaptér papírem nebo dalšími objekty, které mohou zhoršit ventilaci.

15. Nepoužívejte příliš velkou sílu při čištění displeje a dalších částí zařízení. Nepoužívejte papírové ubrousky nebo další tvrdé materiály, které mohou poškrábat zařízení. Používejte pouze měkký hadřík.

Používání zařízení ve vozidle

Držák na přední sklo a nabíječka baterie jsou dodávány jako součást balení.

Držák na čelní sklo

UPOZORNĚNÍ! Opatrně volte, kam držák umístíte. Neumisťujte držák na čelní sklo tak, že by mohl omezovat výhled řidiče. Pokud má čelní sklo vozidla zabudované vyhřívání nebo UV ochranu, může být kvalita příjmu signálu nižší než obvykle.

Nastavení držáku na čelní sklo

Nejprve odstraňte ochrannou fólii z přísavného držáku. Poté zvolte vhodné místo pro uchycení držáku. Ujistěte se, že prostor je očištěn od prachu, nečistot a vlhkosti, a poté upevněte přísavný držák na čelní sklo. Za běžných podmínek

přísavný držák drží zařízení bezpečně. Nicméně pokud ho necháte připevněný přes noc, pevnost uchycení se může snížit vdůsledku kondenzace vlhkosti způsobené poklesem teploty. Z tohoto důvodu, aby bylo předejito poškození zařízení a držáku, doporučujeme odstranit zařízení a držák zčelního skla.

vyUžití zařízení - NAVITEL F150 | 5

Vnější vzhled

Model: F150

Portable navigation device

Designed in Europe, made in PRC

1. Tlačítko On/O.

2. 3.5mm Mini Jack Stereo audio konektor pro sluchátka.

3. MicroSD slot.

4. Mini-USB port.

5. Reproduktor.

6. Tlačítko pro resetování.

7. Indikátor stavu baterie.

8. Displej.

GPS

6 | Uživatelská přírUčka - vyUžití zařízení

Chyby a řešení problémů

Zařízení nepracuje

• Zkontrolujte, zda je zařízení nabité či nikoliv. V případě, že zařízení není nabité, připojte ho knapájení a počkejte alespoň 5 minut;

• Stiskněte a držte tlačítko napájení alespoň 8 vteřin;

• I přes to, že je zařízení nabité, připojte ho knapájení a zkuste

ho spustit znovu;

• Jestliže zařízení nepracuje ani po opětovném nabití, kontaktujte náš tým podpory nebo jakékoliv certikované servisní pracoviště.

Zařízení se po startu ihned vypne

• Je možné, že stav nabití baterie zařízení je kriticky nízký. V takovém případě ho systém automaticky vypne, aby tak předešel kompletnímu vybití baterie, které může způsobit ztrátu dat. Předtím, než se zařízení pokusíte znovu zapnout, nabijte ho po dobu alespoň 5 minut a nechte adaptér připojený během následného provozu zařízení.

Rychlé vybití baterie

• Baterie se mnohem rychleji vybíjí vchladném prostředí.

Baterie se nenabíjí

• Zkontrolujte, zda je adaptér připojený do zásuvky;

• Ujistěte se, že používáte originální adaptér a ne adaptér

zjiného zařízení;

• Ve velmi horkém prostředí je možné, že se baterii nepodaří nabít.

Zvuk nefunguje

• Ujistěte se, že máte zapnutý zvuk vnastavení programu;

• Ujistěte se, že hlasitost není příliš nízká.

Zařízení nerozpoznalo microSD kartu

• Ujistěte se, že karta je úplně vložena do odpovídajícího slotu a zapadla na své místo;

• Zkontrolujte, že karta není vložena špatně;

• Zkontrolujte, jestli není karta poškozená. Zkuste ji použít na

jiném zařízení;

• Vyjměte a vložte kartu zpět. Restartujte zařízení;

• Řiďte se manuálem kvaší kartě.

Složky nelze kopírovat

• Zkontrolujte, že připojení mezi vaším PC/laptop a zařízením je v pořádku;

• Využití paměti zařízení může být přílišné a může vyžadovat odstranění nepotřebných souborů;

vyUžití zařízení - NAVITEL F150 | 7

Údržba zařízení

Řádná údržba zařízení zajistí jeho dlouhé a spolehlivé fungování

• Nevystavujte zařízení vysoké vlhkosti a teplotám;

• Chraňte zařízení před vystavením slunečnímu a UV záření;

• Nepokládejte nic na zařízení;

• Nevystavujte zařízení nárazům;

• Nevystavujte zařízení vlhkosti a náhlým změnám teplot, které

mohou vést ke kondenzaci vody uvnitř zařízení a způsobit jeho poškození. Bylo-li zařízení vystaveno vlhkosti, nezapínejte ho, dokud nebude zcela vysušeno;

• Displej zařízení je velice náchylný k poškrábání. Nedotýkejte se displeje ostrými předměty. Jako ochranu proti poškrábání můžete použít ochrannou fólii;

• Nikdy displej nečistěte, pokud je zařízení zapnuté. Pro čištění používejte pouze měkký hadřík;

• Na čištění displeje nepoužívejte papírové ubrousky nebo utěrky;

• Nepokoušejte se sami rozebírat nebo opravovat zařízení, mohlo by to vést k úrazu a stejně tak i k nesprávnému fungování zařízení. Zároveň to bude mít za následek ukončení záruky.

Bezpečná jízda

• Pokud se používá ve vozidle, bezpečná jízda je výhradní odpovědností řidiče. Je nebezpečné používat ovládací prvky aplikace při jízdě;

• Tato pravidla byla v prvé řadě vytvořena tak, aby se zabránilo způsobení škod na životě nebo zdraví třetích osob, poškození jejich majetků a domácích zvířat, a také poškozování životního prostředí;

• Kdykoliv zastavíte vozidlo, vždy použijte ruční brzdu. Udržujte ruční brzdu funkční tak, aby zamezila jakémukoliv možnému pohybu vozidla;

• Vždy parkujte vaše vozidlo na otevřeném a dobře větraném prostoru;

• Udržujte hlasitost ve vozidle relativně nízkou tak, abyste slyšeli vše, co se děje mimo vozidlo;

• Nemanipulujte se zařízením, pokud by vás to mohlo rušit od řízení.

8 | Uživatelská přírUčka - vyUžití zařízení

Technická specikace

Systémová specikace

Procesor Mstar MSB2521 800 MHz, Cortex-A7

Operační paměť 128 MB, DDR3

Externí slot microSDHC až 32 GB

Interní úložiště 4 GB NAND FLASH

Operační systém WINCE 6.0

Verze software ARMV4I

Základní parametry

Displej 5” TFT, 480×272

Reproduktor 8 ohm / 1.5 W

Parametry GPS

GPS MSR2112 32PIN-QFN

Frekvence 1.575 GHz

Počet kanálů 66 kanálů (vyhledávání pozice)/ 22

C/A CODE Frekvence čipu 1,023 MHz

Citlivost -165 dBm

kanálů (záznam stopy)

Přesnost polohy 10 m, 2D RMS; 5 m 2D RMS, WAAS

Rychlost 0.1 m/s

Frekvence aktualizace 1 Hz

Čas obnovy 0.1 s

Hot start 2 s (autonomní)

Warm start 32 s (autonomní)

Cold start 35 s (autonomní)

Maximální výška 18,000 m

Maximální rychlost 515 m/s

Anténa Interní keramická anténa: 18,4 mm ×

NMEA NMEA 0183 standard v3.01 a zpětně

Přenosová rychlost 115200 bps

Port COM1

aktivní

18,4 mm × 2 mm

Poznámka. Charakteristiky zařízení a jeho vnější vzhled mohou být modikovány výrobcem bez předchozího upozornění.

rychlý průvodce - NAVITEL F150 | 9

Úvod

K základním vlastnostem aplikace Navitel Navigator patří: určení a zobrazení aktuální pozice na mapě, automatické i ruční zadávání bodů trasy, plánování trasy, různé možnosti vyhledávání objektů, výpočet a zobrazení informací o cestě, a mnoho dalších.

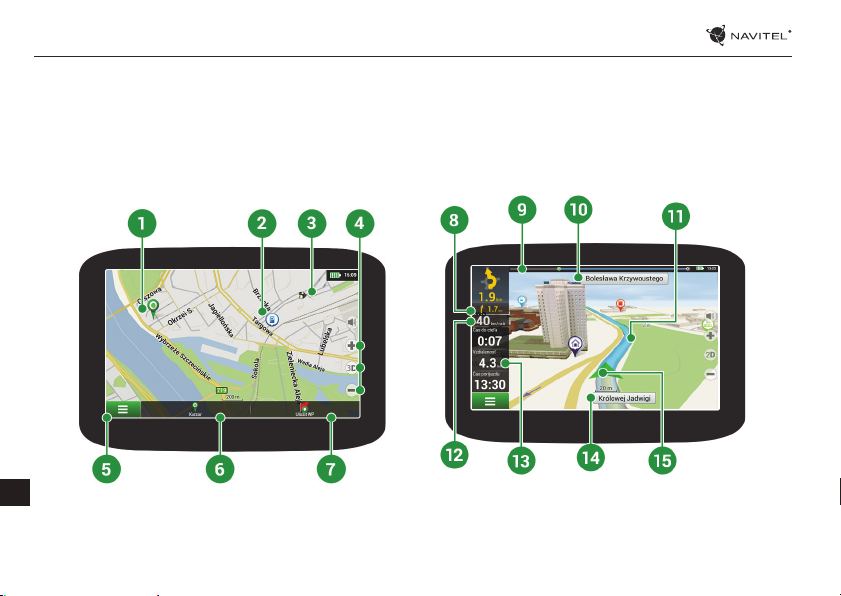

Programové rozhraní

10 | Uživatelská přírUčka - rychlý průvodce

1 Bod na mapě Krátkým klepnutím na mapu označíte bod, se kterým lze dále pracovat pomocí

2 Bod zájmu (POI) Toto je příklad, jak jsou body zájmu (POI) vprogramu zobrazovány. Různé kategorie

3 Upozornění na

trase (SPEEDCAM)

4 Funkční tlačítka Tato tlačítka ovládají zobrazení mapy (2D/3D), zoomování a nastavení hlasitosti.

5 Hlavní menu Klepnutím na toto tlačítko otevřete hlavní menu programu.

6 Kurzor Toto tlačítko je dostupné pouze, když je na mapě zvolen nějaký bod. Klepnutím na

7 Uložit bod Toto tlačítko je dostupné pouze, pokud na mapě zvolíte nějaký bod. Klepnutím na

8 Nadcházející

manévr

9 Panel trasy Tento panel určuje uplynulou a zbývající část trasy.

tlačítek “Kurzor” a “Uložit bod”.

POI mají různé ikony, stejně tak každá kategorie obsahuje mnoho typů ikon jako třeba nákupní centra, značkové obchody, čerpací stanice atd.

Jedná se o příklad, jak jsou zobrazovány na mapě ikony funkce Upozornění na trase (SPEEDCAM). Upozornění zahrnují údaje o měření rychlosti, radarech, nebezpečných křižovatkách, zpomalovacích prazích a dalších typech potenciálních překážek na silnici.

toto tlačítko otevřete obrazovku “Moje trasa”, kde můžete se zvoleným bodem dále pracovat.

toto tlačítko bod uložíte jako cílový bod.

Označení vzdálenosti ke dvěma nadcházejícím manévrům. Klepnutím na znázornění manévru otevřete dialogové okno sřadou nastavení.

rychlý průvodce - NAVITEL F150 | 11

10 Ulice následující

po manévru

11 Trasa Aktivní trasa.

12 Rychlost Vaše aktuální rychlost.

13 Informační panel Ve výchozím nastavení zobrazuje soubor ukazatelů, které poskytují informace o

14 Aktuální ulice Název aktuální ulice (aktivní pouze, je-li navázáno spojení se satelity). Pokud mapa

15 GPS kurzor Ukazuje aktuální pozici zařízení, když je GPS přijímač zapnutý.

Název ulice následující po manévru. Vezměte, prosím, na vědomí, že pokud jsou splněny určité podmínky, budou namísto panelu ulice následující po manévru zobrazeny nadcházející jízdní pruhy.

zbývajícím času do cíle, vzdálenosti do cíle a času příjezdu. Výběr ukazatelů lze měnit.

neobsahuje informace o názvu dané ulice, je namísto toho zobrazen směr pohybu (Sever, Jih, Západ a Východ).

12 | Uživatelská přírUčka - rychlý průvodce

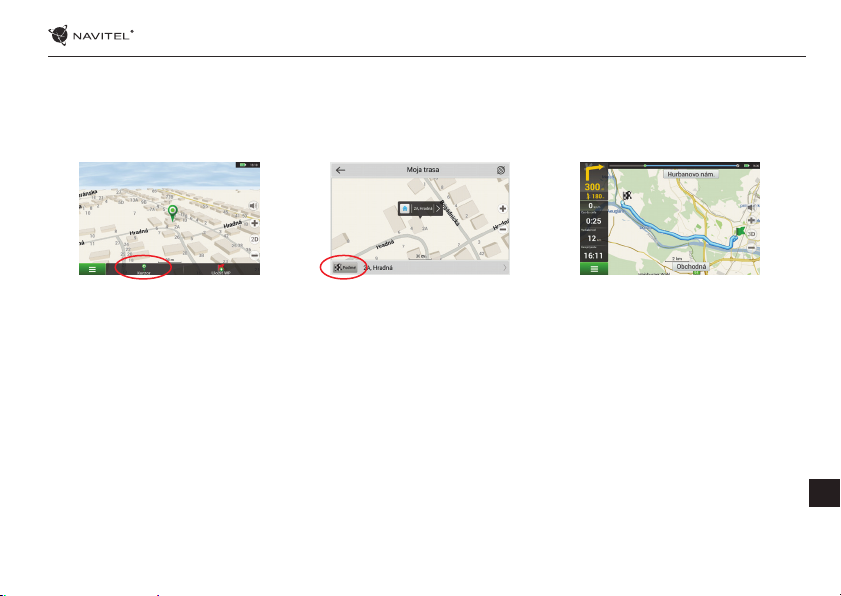

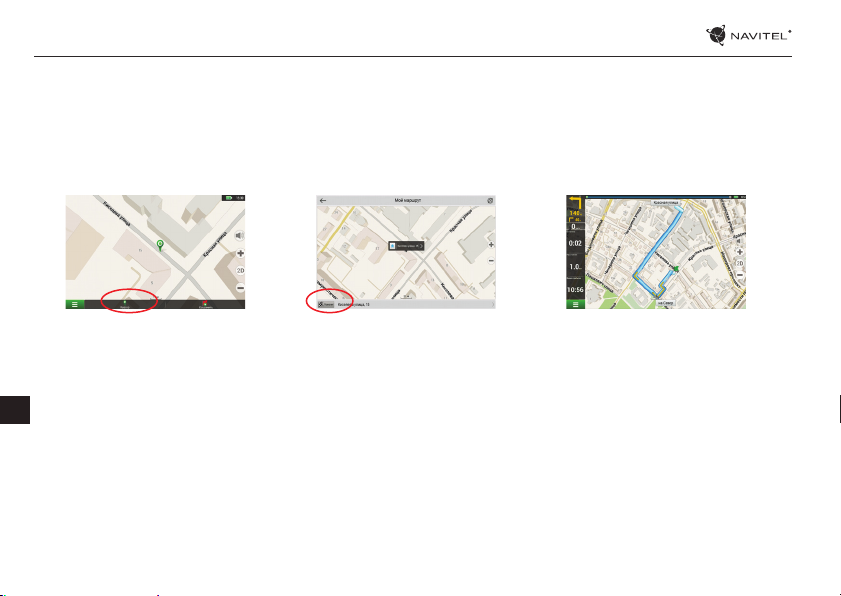

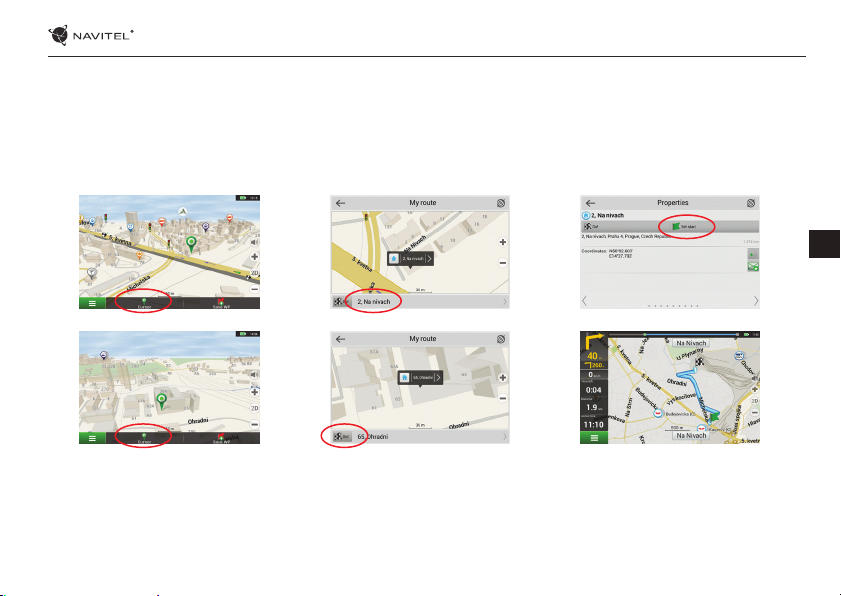

Trasa ke zvolenému bodu na mapě

Trasu můžete nastavit do bodu, který si najdete a označíte na mapě, a poté ho nastavíte jako cílový bod s tím, že jako počáteční bod trasy bude brána aktuální pozice zařízení podle GPS. Pro vytvoření trasy klepněte v mapě pro označení bodu, vyberte “Kurzor” [1], a pak “Jet!” [2]. Trasa se vykreslí na mapě [3].

Obr. 1 Obr. 2 Obr. 3

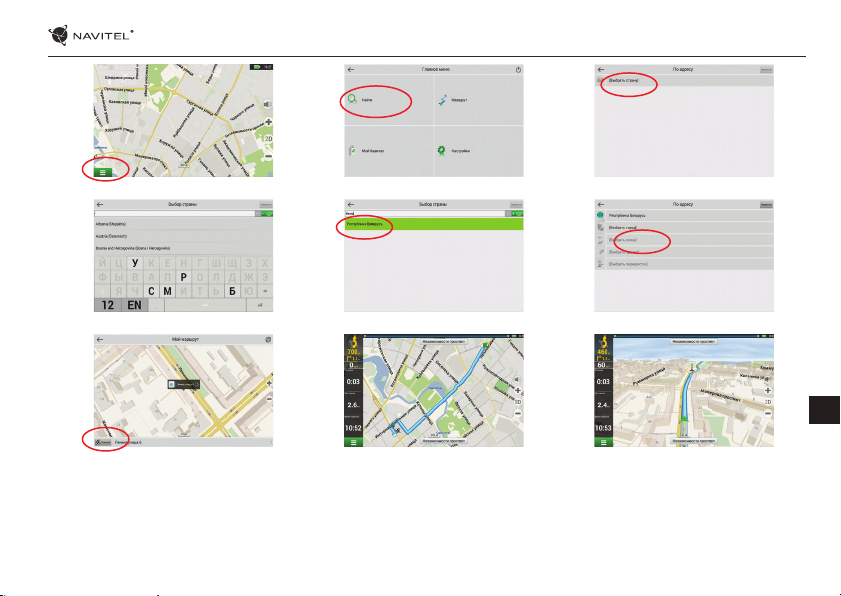

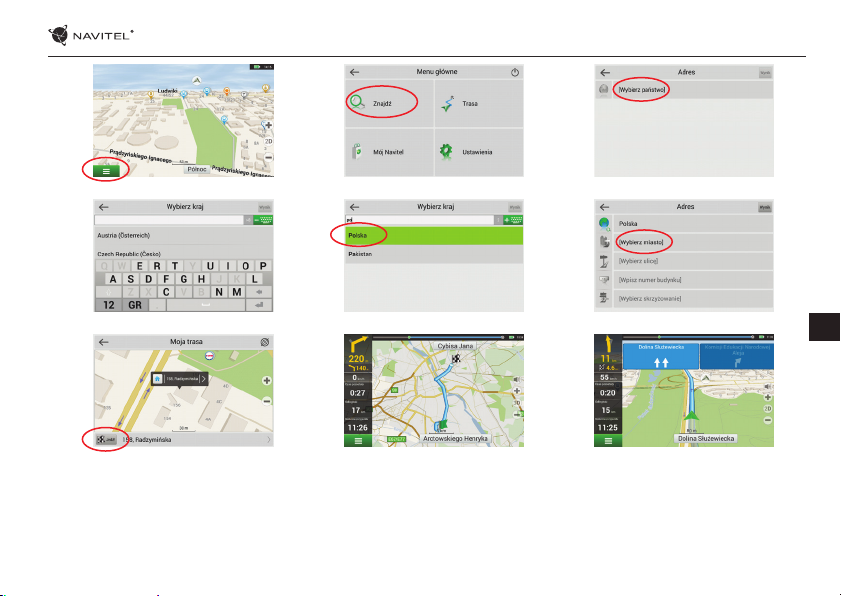

Navádění na přesnou adresu

Pro vytvoření trasy k bodu, jehož adresu znáte, zvolte “Menu” v levém dolním rohu obrazovky [1] > “Najít” [2] > “Poštovní adresy”, a poté stikněte “Vybrat zemi” [3] a vložte její název [4]. Pro skrytí klávesnice stiskněte ikonu v pravé horní části obrazovky. Vyberte požadovanou zemi [5]. Možnosti “Vybrat město”, “Vybrat ulici” a “Vybrat číslo budovy” se aktivují pouze v případě, že předchozí pole byla vyplněna [6]. Po vyplnění všech informací se objekt zobrazí na mapě [7]. Stiskněte “Jet!”. Program automaticky vykreslí trasu z aktuální pozice na určenou adresu [8]. Nyní můžete následovat trasu [9].

rychlý průvodce - NAVITEL F150 | 13

Obr. 1 Obr. 2 Obr. 3

Obr. 4 Obr. 5 Obr. 6

Obr. 7 Obr. 8 Obr. 9

14 | Uživatelská přírUčka - rychlý průvodce

Manuální nastavení všech bodů trasy

Pro plánování trasy, kde jsou počáteční a cílové body nastaveny manuálně, nejprve zvolte na mapě bod, který má být počáteční a stiskněte “Kurzor” [1], čímž se zobrazí obrazovka “Moje trasa”. Klepněte na informační panel ve spodní části obrazovky [2]. Stiskněte “Nastavit start” v obrazovce “Vlastnosti” [3]. GPS přijímač musí být vypnutý. Bod bude označen na mapě jako počáteční bod. Zvolte cílový bod na mapě: klepněte na mapu pro označení bodu, stiskněte “Kurzor” [4] a poté “Jet!” na obrazovce “Moje trasa” [5]. Program automaticky vytvoří trasu [6].

Obr. 1

Obr. 4

Obr. 2 Obr. 3

Obr. 5

Obr. 6

Update center - navitel F150 | 15

Nastavení programu

Chcete-li aktualizovat aplikaci, Vaše mapy nebo zakoupit mapy nové, můžete využít speciální program, který jsme navrhli speciálně pro tyto účely. Program si můžete stáhnout na ociálních webových stránkách NAVITEL® vsekci “Ke stažení”. Níže uvedené pokyny Vám pomohou při práci sprogramem.

Zaprvé je nutné nastavit program:

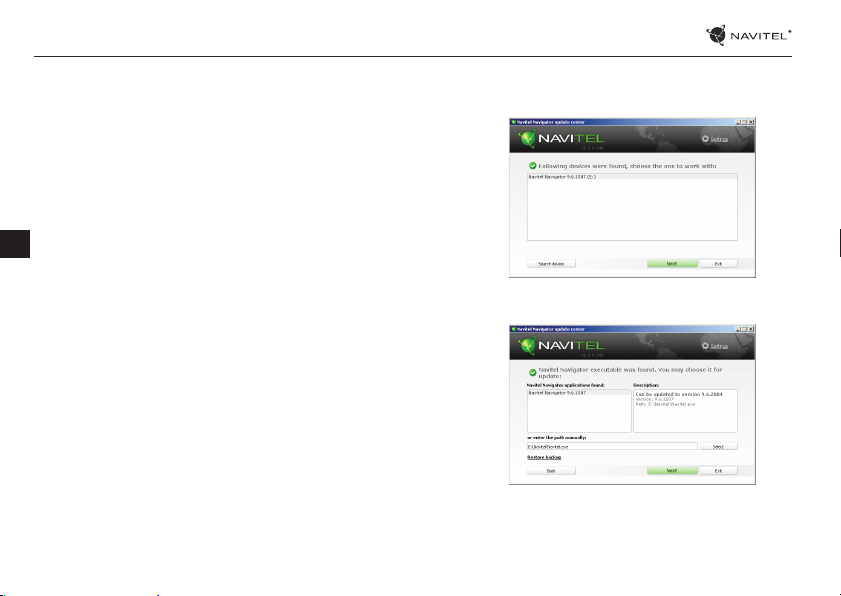

1. Stáhněte si program Centrum aktualizací Navitel Navigator ze sekce “Ke stažení” na ociálních webových stránkách NAVITEL® do Vašeho počítače a nainstalujte program pomocí instalace systému Windows.

2. Připojte přenosné navigační zařízení k počítači v režimu externího uložiště.

3. Spusťte program Centrum aktualizací Navitel Navigator. Program vyhledá Váše zařízení. Pokud bylo zařízení připojeno správně, bude zařízení detekováno [1].

4. Vyberte zařízení a stiskněte tlačítko “Další”. Program vyhledá instalovanou aplikaci Navitel Navigator a dostupné aktualizace [2].

V záložce “Popis” můžete vidět informace o aktualizacích týkající se aplikace. Pro pokračování stiskněte tlačítko “Další”.

Pozor: V případě, že program Centrum aktualizací Navitel Navigator nenašel spustitelný soubor Navitel Navigator, lze cestu k souboru nastavit i ručně pomocí tlačítka “Vybrat” na pravé straně od okna scestou k souboru.

Obr. 1

Obr. 2

16 | Uživatelská přírUčka - Update center

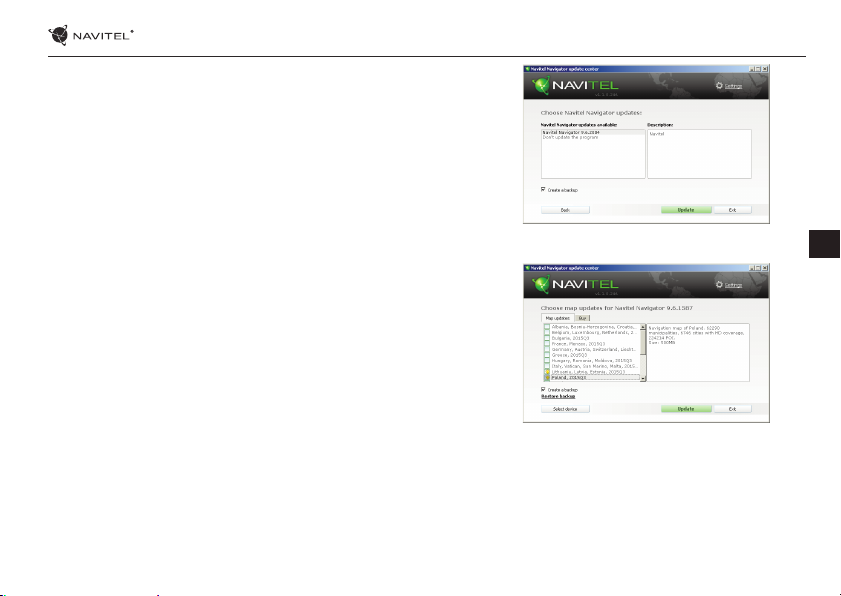

5. Pokud jsou k dispozici aktualizace programu, bude Vám navrženo

provést tyto aktualizace [3]. Stiskněte tlačítko “Aktualizovat” pro aktualizaci programu nebo vyberte řádek “Neaktualizujte program” v okně nalevo a poté stiskněte tlačítko “Další” pro pokračování kaktualizacím map a knákupní sekci.

Aktualizace map

Po ukončení předchozího kroku, můžete přistoupit k aktualizaci Vašich map nebo zakoupit mapy jiné. Chcete-li mapy aktualizovat, postupujte následujícím způsobem:

1. V záložce “Aktualizace map” zaškrtněte v seznamu mapy, které chcete aktualizovat [4].

2. Stiskněte “Aktualizovat”. Proces aktualizace se spustí. Při aktualizaci map či jejich instalaci můžete vytvořit zálohu. Před výběrem mapy pro aktualizaci zaškrtněte políčko “Vytvořit zálohu” [4]. Od této chvíle můžete obnovit tuto zálohu kliknutím na tlačítko “Obnovit zálohu”.

3. Po dokončení aktualizace můžete pokračovat v práci s programem stisknutím tlačítka “Další aktualizace” nebo program zavřít stisknutím tlačítka “Ukončit”.

Obr. 3

Obr. 4

Update center - navitel F150 | 17

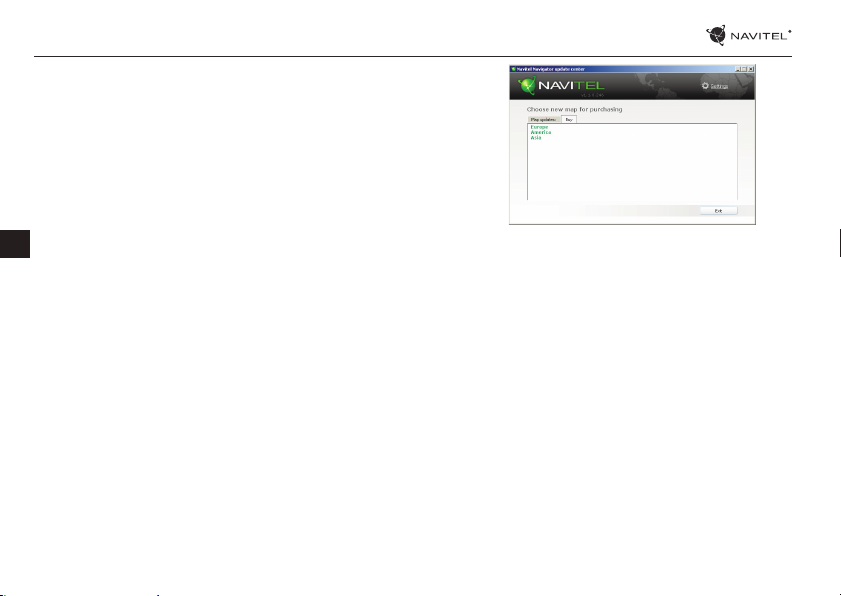

Nákup map

Chcete-li koupit nové mapy:

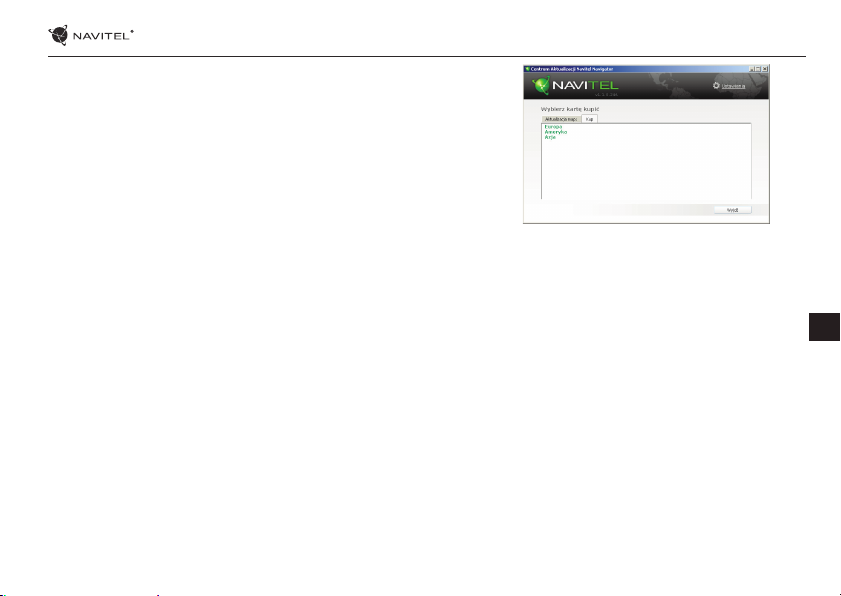

1. Od záložky “Aktualizace map” se přesuňte k záložce “Koupit” [5].

2. Vzáložce “Koupit” vyberte mapu, kterou si přejete zakoupit.

3. Vyberte typ mapy. Mapy mají obvykle 3 typy předplatného: neomezené, na 1 rok a na 1 měsíc.

4. Stiskněte tlačítko “Koupit”. Budete přesměrováni na platební bránu.

5. Dokončete platební transakci. Poté, co obdržíme platbu, Vám bude zaslána faktura na Váš e-mail.

6. Po dokončení platby Vám bude navrženo stažení mapy. Zde si můžete ihned stáhnout zakoupenou mapu nebo stažení odložit na později. Zakoupené mapy si také můžete stáhnout zVašeho osobního účtu na našich webových stránkách.

Obr. 5

18 | BenUtzerhandBUch

Inhalt

Verwendung der Anlage

Verpackungsinhalt 19 Sicherheitsanweisungen 20

Verwendung des Geräts im Fahrzeug 21 Anordnung des Geräts 22 Fehler und Beseitigung von Beschwerden 23 Wartung des Geräts 24 Sichere Fahrt 24 Technische Parameter 26

Handbuch für den Schnellstart

Einleitung 27 Benutzerschnittstelle des Programms 27 Strecke zu einem auf der Karte gewählten Punkt 30 Strecke zu einer konkreten Adresse 30 Manuelle Einstellung aller Streckenpunkte 32

Update Center

Einstellung des Programms 33 Aktualisierung von Karten 34 Einkauf von Karten 35

verwendUng der anlage - NAVITEL F150 | 19

Verpackungsinhalt

Tragbares Navigationsgerät NAVITEL F150 1 St. Halter für das Fahrzeug (für Frontscheibe) 1 St. Stift 1 St. Autoladegerät 12 V 1 St. Mini-USB-Kabel 1 St. Dieses Benutzerhandbuch 1 St. Garantieschein 1 St.

Weitere Informationen über das Gerät und das Programm können Sie unter dem folgenden Link nden: http://navitel.cz/support Das komplette Benutzerhandbuch steht hier zur Verfügung: http://navitel.cz/downloads/documentation

20 | BenUtzerhandBUch - verwendUng der anlage

Sicherheitsanweisungen

1. Stellen Sie sämtliche gewünschten Einstellungen vor der Fahrt ein. Es ist außergewöhnlich gefährlich, das Gerät während der Fahrt zu bedienen und dessen Einstellungen zu kongurieren. Wenn Sie die Einstellung der Navigation

oder eines Parameters des Geräts ändern müssen, muss das Fahrzeug an einer sicheren Stelle in Übereinstimmung mit den Verkehrsvorschriften geparkt werden.

2. Machen Sie sich mit der geplanten Strecke bekannt, bevor Sie losfahren. Wenn Ihnen eine Sprachanweisung entgeht und Sie sich auf dem Display orientieren müssen, vergewissern Sie sich zuerst, dass dies die Verkehrsbedingungen sicher ermöglichen.

3. Es lässt sich nicht ausschließen, dass die Angaben in der Navigation und die Sprachanweisungen in Widerspruch mit den tatsächlichen Fahrtbedingungen sowie Verkehrsvorschriften sind. Sie müssen immer auf die Bedingungen auf der Straße, die Verkehrskennzeichnung und Fußgänger Acht geben.

4. Verwenden Sie das Navigationsgerät nicht als Werkzeug für eine genaue Messung der Geschwindigkeit oder der gefahrenen Entfernung.

5. Die Empfangsqualität des Satellitensignals kann auch in Abhängigkeit von der Platzierung des Geräts im Fahrzeug unterschiedlich sein. Die Qualität des Signals kann in Tunnel, in der Nähe von hohen Gebäuden, eventuell in Gebieten mit dichter Bebauung verschlechtert sein. Bestimmte Witterungsbedingungen, zum Beispiel starker Nebel, können

ebenfalls eine negative Auswirkung auf die Qualität des Signalempfangs haben.

6. Es ist möglich, dass kein GPS-Signal in der Nähe von Quellen von elektromagnetischer Strahlung oder innerhalb von Gebäuden empfangen werden kann.

7. Wenn Sie das Gerät einen längeren Zeitraum nicht verwendet haben, wird die Bestimmung der Position bedeutend länger dauern, auch wenn der GPS-Empfänger ein hochwertiges Signal empfängt.

8. Achten Sie bitte darauf, wo Sie das Gerät installieren. Installieren Sie das Gerät nicht an Stellen, welche die Aktivierung von Airbags behindern oder die Sicht auf die Straße verhindern könnten.

9. Achten Sie bei der Befestigung des Halters an der Frontscheibe des Fahrzeugs darauf, dass die Ober äche des Glases sauber ist. An der Stelle für die Befestigung sollten kein Staub, Dreck und auch keine anderen Verunreinigungen sein, unter dem Saugnapf des Halters sollten keine Blasen sein, weil diese eine negative Auswirkung auf die Dauerhaftigkeit der Befestigung haben könnten. Für Schäden am Gerät und weiteren Gegenständen innerhalb des Fahrzeugs, die durch ein Lösen des Halters verursacht wurden, haftet ausschließlich der Nutzer, und es bezieht sich auf sie keine Garantie.

10. Setzen Sie das Gerät nicht langfristiger Sonneneinstrahlung und hohen Temperaturen aus. Eine Überhitzung der Batterie kann eine Explosion verursachen.

verwendUng der anlage - NAVITEL F150 | 21

11. Setzen Sie das Gerät nicht Feuchtigkeit und schnellen Temperaturänderungen aus, weil es zur Kondensation von Wasser im Gerät und zu dessen Beschädigung kommen könnte. Schalten Sie das Gerät nicht ein, wenn es Feuchtigkeit ausgesetzt war, bis es völlig trocken ist.

12. Unbefugte Personen dürfen keineswegs in das Gerät eingreifen, es anpassen und auch dessen Abdeckung önen, weil eine solche Vorgehensweise zu einer Fehlfunktion des Geräts führen und in extremen Fällen Schäden verursachen kann. Jegliche Anpassungen des Geräts kann nur ein qualizierter Mitarbeiter durchführen.

13. Das Gerät wird von einer eingebauten LiPo-Batterie versorgt, die explodieren oder toxische Stoe freisetzen kann, wenn es mit ihr in ungeeigneter Weise umgegangen wird. Lassen Sie es nicht zu, dass auf das Gerät physische Stöße einwirken, und verwenden Sie es auch nicht in der Nähe von explosiven Flüssigkeiten oder Gasen.

14. Vergewissern Sie sich, dass die Stelle, an der Sie das Gerät mittels des Ladeadapters auaden, ordentlich belüftet ist, weil beim Ladeprozess viel Wärme freigesetzt wird. Decken Sie den Adapter weder mit Papier noch mit einem anderen Gegenstand zu, der die Luftströmung verschlechtern würde.

15. Drücken Sie bei der Reinigung des Bildschirms und weiterer Teile des Geräts nicht zu stark. Verwenden Sie für die Reinigung keine Papiertaschentücher und keine anderen harten Materialien, die das Gerät zerkratzen könnten. Verwenden Sie nur ein weiches Tuch.

Verwendung des Geräts im Fahrzeug

Der Halter für die Frontscheibe und das Batterieladegerät werden als Bestandteil der Verpackung mit dem Gerät geliefert.

Halter für die Frontscheibe

ACHTUNG! Wählen Sie die Stelle für die Befestigung des Halters sorgfältig aus. Der Halter darf an der Frontscheibe nicht so platziert werden, dass er die Sicht des Fahrers aus dem Fahrzeug einschränkt. Wenn die Frontscheibe des Fahrzeugs mit einer Heizung oder einem Schutz gegen UV-Strahlung ausgestattet ist, kann dies die Empfangsqualität des Signals verringern.

Installation des Halters an der Frontscheibe

Entfernen Sie zuerst vom Saugnapf die Schutzfolie. Wählen Sie dann eine geeignete Stelle für die Befestigung des Halters aus. Vergewissern Sie sich, dass kein Staub und keine Verschmutzungen an der ausgewählten Stelle sind und dass sie auch nicht feucht ist. Platzieren Sie dann den Halter an der Frontscheibe. Unter normalen Bedingungen hält der Saugnapf das Gerät sicher. Wenn Sie jedoch den Saugnapf an der Scheibe über Nacht lassen, kann sich die Festigkeit der Befestigung in Folge der Einwirkung der Kondensation von Feuchtigkeit in Zusammenhang mit dem Temperaturrückgang verringern. Aus diesem Grund empfehlen wir, das Gerät sowie den Halter von der Frontscheibe zu entfernen, damit eine mögliche Beschädigung des Geräts und des Halters vermieden werden.

22 | BenUtzerhandBUch - verwendUng der anlage

Anordnung des Geräts

Model: F150

Portable navigation device

Designed in Europe, made in PRC

GPS

1. EIN/Aus-Schalter

2. 3,5 mm - Jack-Stereo-Ministeckdose für Kopfhörer

3. Einschub für MicroSD-Karte

4. Mini-USB-Anschluss

5. Lautsprecher

6. RESET-Taste

7. Ladeindikator der Batterie

8. Display

verwendUng der anlage - NAVITEL F150 | 23

Fehler und Beseitigung von Beschwerden

Das Gerät funktioniert nicht

• Kontrollieren Sie, ob das Gerät geladen ist. Schließen Sie eine Versorgungsquelle an und warten Sie mindestens 5 Minuten, wenn das Gerät nicht geladen ist.

• Drücken Sie den EIN/Aus-Schalter für einen Zeitraum von mindestens 8 Sekunden.

• Schließen Sie ohne Rücksicht darauf, ob das Gerät geladen ist, eine Versorgungsquelle an und versuchen Sie das Gerät erneut zu starten.

• Wenn das Gerät auch nach dem Laden nicht funktioniert, wenden Sie sich an unser Serviceteam oder jedwedes zertiziertes Servicezentrum.

Das Gerät schaltet sich gleich nach dem Starten erneut aus

• Es ist möglich, dass die Batterie des Geräts nur sehr wenig geladen ist. In solchen Fällen schaltet sich das System automatisch aus. Es wird so einer vollständigen Entladung der Batterie vorgebeugt, die zu einem Datenverlust führen könnte. Bevor Sie einen weiteren Versuch zum Einschalten des Geräts unternehmen, lassen Sie es mindestens 5 Minuten laden und lassen Sie während der weiteren Tätigkeiten mit dem Gerät den Adapter angeschlossen.

Schnelle Entladung der Batterie

• Die Batterie entlädt sich in einer kühlen Umgebung viel schneller.

Die Batterie lädt sich nicht auf

• Kontrollieren Sie, ob der Adapter in die Steckdose gesteckt ist.

• Vergewissern Sie sich, ob Sie den Ladeadapter verwenden, der

zum Gerät gehört, und keinesfalls einen Adapter von einem anderen Gerät.

• Die Batterie kann sich manchmal in einem sehr heißen Klima nicht auaden.

Der Ton funktioniert nicht

• Kontrollieren Sie in der Einstellung des Programms, ob der Ton nicht ausgeschaltet ist.

• Vergewissern Sie sich, ob die Lautstärke nicht zu niedrig eingestellt ist.

Das Gerät erkennt keine MicroSD-Speicherkarte

• Vergewissern Sie sich, dass die Karte völlig in den richtigen Einschub eingeschoben und gesichert ist.

• Prüfen Sie, ob die Karte nicht irrtümlicherweise umgekehrt eingelegt ist.

• Prüfen Sie, ob die Karte nicht beschädigt ist. Versuchen Sie sie in einem anderen Gerät zu verwenden.

• Entnehmen Sie die Karte und setzen Sie sie erneut ein. Starten Sie das Gerät neu.

• Lesen Sie die der Karte beigelegte Installationsanleitung.

24 | BenUtzerhandBUch - verwendUng der anlage

Es lassen sich keine Dateien kopieren

• Prüfen Sie, ob eine ordentliche Verbindung zwischen Rechner und Gerät besteht.

• Möglicherweise ist der Speicher des Geräts voll und es müssen nicht benötigte Dateien entfernt werden.

Wartung des Geräts

Eine ordentliche Wartung des Geräts sichert dessen langfristigen und zuverlässigen Betrieb

• Lassen Sie das Gerät nicht in einer Umgebung mit hoher Feuchtigkeit und Temperatur.

• Setzen Sie das Gerät nicht der Sonne und UV-Strahlung aus.

• Legen Sie auf dem Gerät nichts ab, verhindern Sie, dass etwas

auf das Gerät fällt.

• Lassen Sie auf das Gerät keine physischen Stöße, z.B. Schläge oder Stürze einwirken.

• Setzen Sie das Gerät nicht Feuchtigkeit und schnellen Temperaturänderungen aus, weil es zur Kondensation von Wasser im Gerät und zu dessen Beschädigung kommen könnte. Schalten Sie das Gerät nicht ein, wenn es Feuchtigkeit ausgesetzt war, bis es völlig trocken ist.

• Der Bildschirm des Geräts zerkratzt sehr leicht. Berühren Sie den Bildschirm nicht mit scharfen Gegenständen. Ein Zerkratzen des Bildschirms kann eine Schutzfolie vermeiden.

• Führen Sie niemals eine Reinigung des Bildschirms durch,

wenn das Gerät eingeschaltet ist. Verwenden Sie bei der Reinigung nur ein weiches Tuch.

• Verwenden Sie für die Reinigung keine Papiertaschentücher und auch keine Wischtücher.

• Versuchen Sie nicht, das Gerät selbst zu demontieren, zu reparieren und auch nicht anzupassen, weil Sie so eine Verletzung, eventuell eine Fehlfunktion des Geräts verursachen könnten. Es würde auch zu einem Erlöschen der Garantie kommen.

Sichere Fahrt

• Im Interesse der sicheren Verwendung der Funktionen des Geräts vergessen Sie nicht, die Straßenverkehrsregeln einzuhalten. Nutzen Sie außerdem bei der Steuerung des Fahrzeugs den gesunden Menschenverstand, weil die Lenkung ein Risikofaktor ist.

• Diese Regeln folgen in erster Linie aus dem Risiko der Verursachung eines Schadens an Leben oder Gesundheit von dritten Personen, der Schädigung von deren Eigentum sowie von Haustieren, eventuell der Schädigung der Umwelt.

• Wenn Sie das Fahrzeug abstellen, nutzen Sie immer die Parkbremse. Halten Sie die Parkbremse in einem ordentlich funktionierenden Zustand, damit sie jegliche Bewegung des Fahrzeugs verhindern kann.

• Parken Sie das Fahrzeug immer in einem oenen und ordentlich gelüfteten Raum.

• Halten Sie die Lautstärke innerhalb des Fahrzeugs auf einem relativ geringen Niveau, damit Sie alles hören können, was sich außerhalb des Fahrzeugs zuträgt.

• Unternehmen Sie im Fahrzeug nichts, was Ihre Aufmerksamkeit von der Steuerung ablenken würde.

verwendUng der anlage - NAVITEL F150 | 25

26 | BenUtzerhandBUch - verwendUng der anlage

Technische Parameter

Systémová specikace

Prozessor Mstar MSB2521 800 MHz, Cortex-A7

RAM-Speicher 128 MB, DDR3

Einschub für externen Speicher

Interner Speicherplatz 4 GB NAND FLASH

Betriebssystem WINCE 6.0

Softwareversion ARMV4I

Grundparameter

Display 5” TFT, 480×272

Lautsprecher 8 Ohm / 1,5 W

GPS-Parameter

GPS MSR2112 32PIN-QFN

Frequenz 1.575 GHz

Anzahl der Kanäle 66 Kanäle (Positionssuche) / 22

C/A CODE 1,023 Frequenz des Chips (MHz)

Empndlichkeit -165 dBm

MicroSDHC, bis 32 GB

Kanäle (Überwachung)

Genauigkeit der Positionsbestimmung

Geschwindigkeit 0.1 m/s

Erneuerungsfrequenz 1 Hz

Erneuerungszeit 0.1 s

Heißstart 2 s (autonom)

Warmstart 32 s (autonom)

Kaltstart 35 s (autonom)

Maximale Meereshöhe 18,000 m

Max. Geschwindigkeit 515 m/s

Antenne interne keramische Antenne; 18,4

NMEA NMEA 0183 Standard v3.01

Übertragungsgeschwindigkeit

Port COM1

10 m, 2D RMS; 5 m 2D RMS, Unterstützung WAAS

mm × 18,4 mm × 2 mm

115200 b/s

Bemerkung: Die Eigenschaften des Geräts und dessen äußeres Aussehen kann der Hersteller ohne vorherige Bekanntgabe ändern.

handBUch FÜr den schnellstart - NAVITEL F150 | 27

Einleitung

Navitel Navigator ist eine multifunktionale Oine-Navigationsanwendung für eine eektive Suche von Strecken und deren Planung. Die Funktion des Programms besteht primär in der Bestimmung und der Anzeige der aktuellen Position auf der Karte, der automatischen und manuellen Einstellung von Streckenpunkten, der Suche von Objekten, der Berechnung und Anzeige von Informationen über den Weg und in einer ganzen Reihe weiterer Sachen.

Benutzerschnittstelle des Programms

28 | BenUtzerhandBUch - handBUch FÜr den schnellstart

1 Punkt auf der

Karte

2 Interessenpunkte Das ist ein Beispiel der Anzeige von Interessenpunkten (POI) im Programm.

3 SPEEDCAM Das ist ein Beispiel, wie auf der Karte Icons mit der Funktion SPEEDCAM angezeigt

4 Kartentasten Das sind Tasten für die Bedienung des Anzeigetyps der Karte (2D/3D), den Maßstab

5 Hauptmenü Durch Anklicken dieser Taste önet sich das Hauptmenü des Programms.

6 Positionsanzeiger Diese Taste ist nur verfügbar, wenn auf der Karte irgendein Punkt ausgewählt ist.

7 WP speichern Diese Taste ist nur verfügbar, wenn auf der Karte irgendein Punkt ausgewählt ist.

Ein kurzes Antippen auf die Kar te bezeichnet einen beliebigen Punkt, mit dem weitere Handlungen, „Positionsanzeiger“ und „WP speichern“ durchgeführt werden können.

Verschiedene Kategorien von Interessenpunkten werden mittels verschiedener Icons abgebildet. Es existieren viele verschiedene Icons für konkrete Interessenpunkte, z.B. Einkaufszentren, Geschäfte von Handelsketten, Tankstellen usw.

werden. Es handelt sich um spezielle Punkte auf der Karte, deren Sinn es ist, vor Geschwindigkeitsmesskameras, Radarfallen, gefährlichen Kreuzungen, Verzögerungsstreifen und weiteren Arten potentieller Hindernisse auf der Straße zu warnen.

der Karte und die Einstellung der Lautstärke.

Durch das Anklicken dieser Taste önet sich der Bildschirm „Meine Route“, wo Sie mit dem ausgewählten Punkt verschiedene Operationen durchführen können.

Durch das Anklicken dieser Taste wird der ausgewählte Punkt als Streckenpunkt gespeichert.

handBUch FÜr den schnellstart - NAVITEL F150 | 29

8 Nächstes

Manöver

9 Indikator des

Verlaufs

10 Straße nach dem

Manöver

11 Strecke Aktive Strecke.

12 Geschwindigkeit Aktuelle Geschwindigkeit.

13 Informationsfeld In der Ausgangseinstellung wird die Information über die restliche Fahrtzeit, die

14 Aktuelle Straße Name der aktuellen Straße (nur in dem Fall einer Verbindung mit Satelliten aktiv).

15 GPS-Zeiger Zeigt die aktuelle Position des Geräts an, wenn der GPS-Empfänger eingeschaltet ist.

Die Anzeige der Entfernung zu den nächsten zwei Manövern. Durch das Anklicken dieses Symbols önet sich ein Dialogfenster, wo es möglich ist, verschiedene Einstellungen der Konguration durchzuführen.

Der Indikator zeigt den gefahrenen und restlichen Teil der Strecke an.

Name der Straße nach dem Manöver. Unter bestimmten Bedingungen wird im Feld der Straße nach dem Manöver an Stelle des Namens der Straße der nächste Fahrstreifen angezeigt.

Entfernung bis zum Ziel und die geschätzte Fahrtzeit bis zum Ziel angezeigt. Die Auswahl der angezeigten Angaben kann in der Einstellung des Programms geändert werden.

Wenn die Karte keine Informationen über den Namen der aktuellen Straße enthält, wird an Stelle dessen die Fahrtrichtung (Nord, Süd, West, Ost) angezeigt.

30 | BenUtzerhandBUch - handBUch FÜr den schnellstart

Strecke zu einem auf der Karte gewählten Punkt

Sie können eine Strecke zu einem in der Karte bestimmten Punkt planen lassen. Die aktuelle Position des Geräts wird als Ausgangspunkt der Strecke verwendet. Durch das Anklicken in der Karte bezeichnen Sie einen bestimmten Punkt, wählen den „Positionsanzeiger“ [1] aus und klicken auf die Möglichkeit „Los!“ [2]. Die Strecke wird komplett auf der Karte angezeigt [3].

Abb. 1 Abb. 2 Abb. 3

Strecke zu einer konkreten Adresse

Wenn Sie eine Strecke zu einer konkreten bekannten Adresse nden möchten, drücken Sie „Menü“ [1] > „Suchen“ [2] > „Adresse“, danach drücken Sie die Taste „Auswähl Land“ [3]. Geben Sie die Bezeichnung des Staats ein [4]. Durch das Drücken des Icons im rechten oberen Teil des Bildschirms verdecken Sie die Tastatur. Wählen Sie das Land aus [5]. Die Möglichkeiten „Auswähl Stadt“, „Auswähl Straße“ und „Auswähl Gebäude“ werden immer erst dann aktiviert, wenn Sie die vorangegangenen Felder ausfüllen [6]. Nach der Eingabe aller Angaben wird das Objekt auf dem Bildschirm angezeigt [7]. Drücken Sie auf „Los!“. Das Programm plant automatisch die Strecke vom aktuellen Ort zur angeführten Adresse [8]. Jetzt können Sie die Strecke fahren [9].

handBUch FÜr den schnellstart - NAVITEL F150 | 31

Abb. 1 Abb. 2 Abb. 3

Abb. 4 Abb. 5 Abb. 6

Abb. 7 Abb. 8 Abb. 9

32 | BenUtzerhandBUch - handBUch FÜr den schnellstart

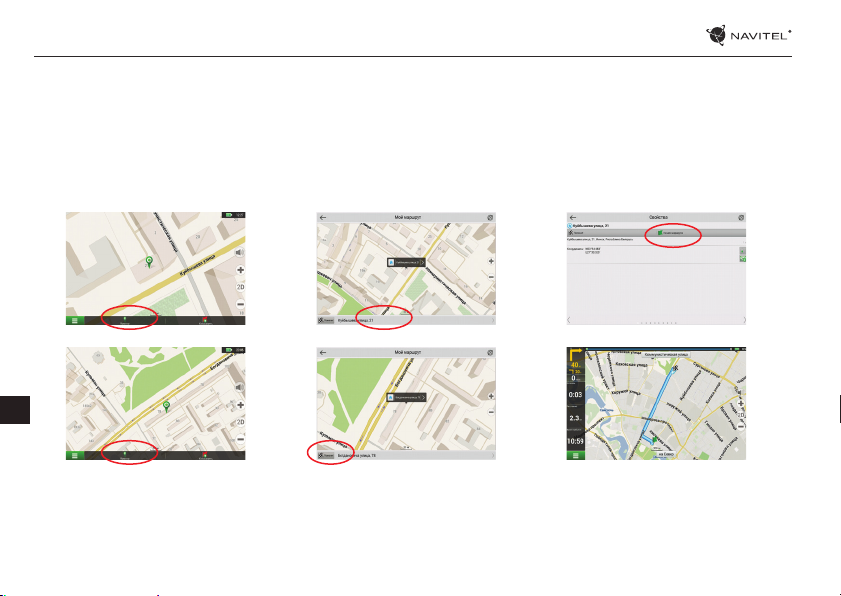

Manuelle Einstellung aller Streckenpunkte

Wenn Sie eine Strecke so planen möchten , dass Sie manuell den Ausgangspunkt sowie Zielpunkt bestimmen möchten, kennzeichnen Sie zuerst den Punkt auf der Karte, wo Sie beginnen möchten, und durch Drücken der Taste „Positionsanzeiger“ [1] gehen Sie auf den Bildschirm „Meine Route“. Klicken Sie auf das Informationsfeld im unteren Teil des Bildschirms [2]. Auf dem Bildschirm „Eigenschaften“ [3] drücken Sie die Taste „Start einstellen“. Das Programm fordert Sie zum Ausschalten des GPS-

Empfängers auf. Der Punkt wird auf der Karte als Ausgangspunkt gekennzeichnet. Danach wählen Sie auf der Karte den Zielpunkt: kennzeichnen Sie den Punkt durch Anklicken auf der Karte, danach drücken Sie die Taste „Positionsanzeiger“ [4] und letztendlich drücken Sie auf dem Bildschirm „Meine Route“ die Taste „Los!“ [5] . Das Programm stellt die Strecke zusammen [6].

Abb. 1

Abb. 4

Abb. 2 Abb. 3

Abb. 5

Abb. 6

Einstellung des Programms

Wenn Sie Karten und Anwendungen aktualisieren möchten, eventuell neue Karten kaufen möchten, können Sie ein spezielles Programm nutzen, das gerade für diese Zwecke erstellt worden ist. Das Programm können Sie sich in der Sektion „Downloads“ auf der oziellen Internetseite von NAVITEL® herunterladen. Die Vorgehensweise der Arbeit mit dem Programm beschreiben die unten aufgeführten Anweisungen.

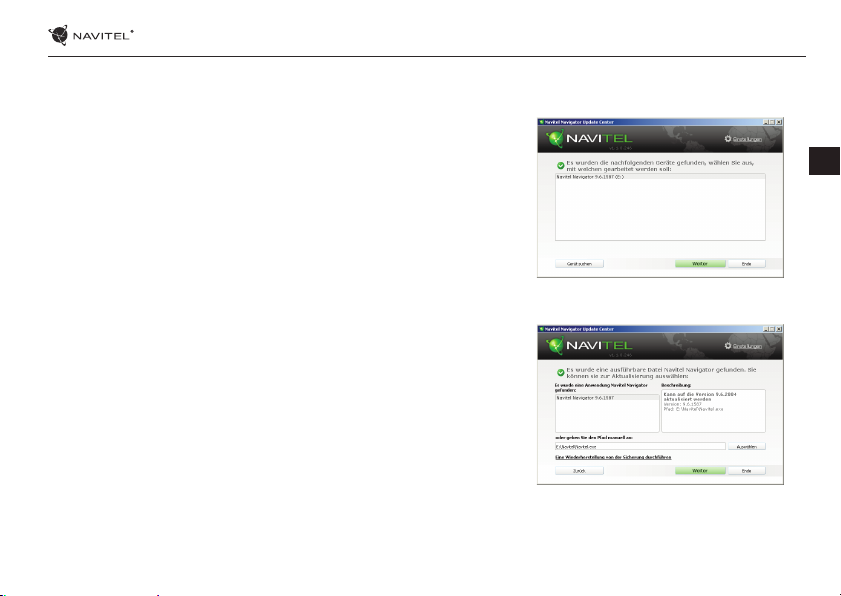

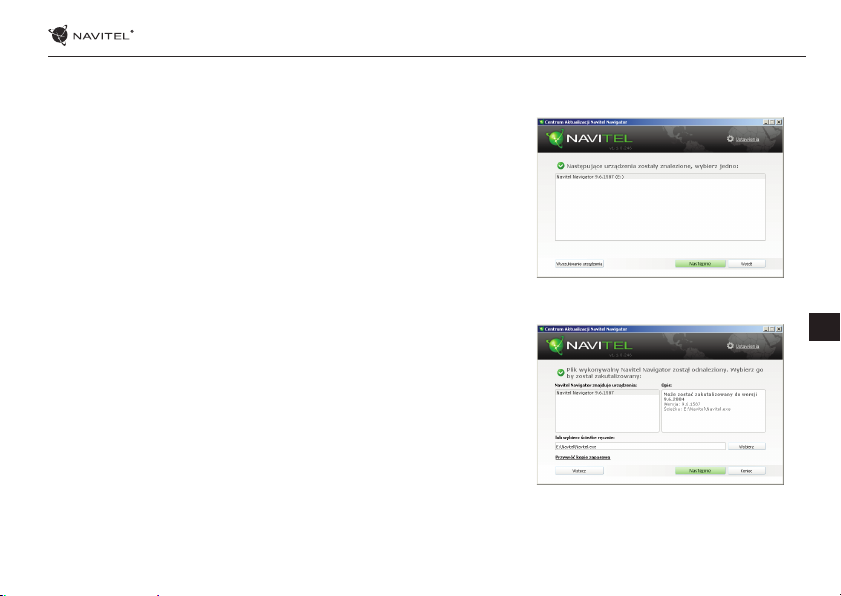

Zuerst ist es unerlässlich, das Programm zu installieren:

1. Laden Sie sich in Ihren Rechner die Verwaltung der Aktualisierung Navitel Navigator Updater von der Sektion „Downloads“ auf der oziellen Internetseite von NAVITEL® herunter und installieren Sie sie mittels des Installationsmanagers des Systems Windows.

2. Schließen Sie das tragbare Navigationsgerät an den Rechner im Modus eines externen Speichers an.

3. Starten Sie das Navitel Navigator Update Center. Das Programm sucht Ihr Gerät. Wenn das Gerät richtig angeschlossen ist, erfasst das Programm es [1].

4. Wählen Sie das Gerät aus und drücken Sie „Weiter“. Das Programm sucht die installierte Anwendung Navitel Navigator und verfügbare Aktualisierungen [2].

Im Teil „Beschreibung“ werden Informationen darüber angezeigt, wie aktuell Ihre Anwendung ist. Fahren Sie mit „Weiter“ fort.

Hinweis: Wenn Navitel Navigator Update Center keine startbare Datei der Anwendung Navitel Navigator gefunden hat, lässt sich der Pfad zur Datei manuell mittels der Taste „Auswählen“ einstellen.

Update center - navitel F150 | 33

Abb. 1

Abb. 2

34 | BenUtzerhandBUch - Update center

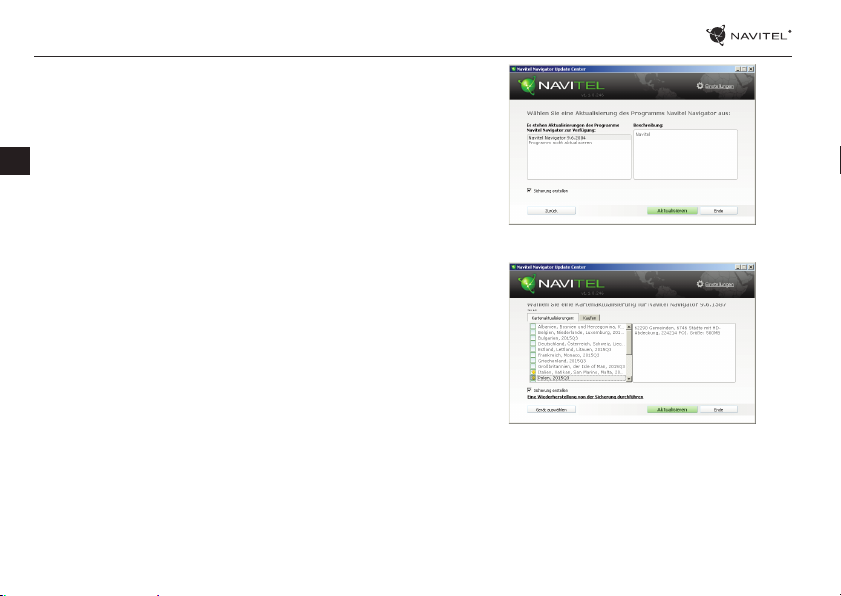

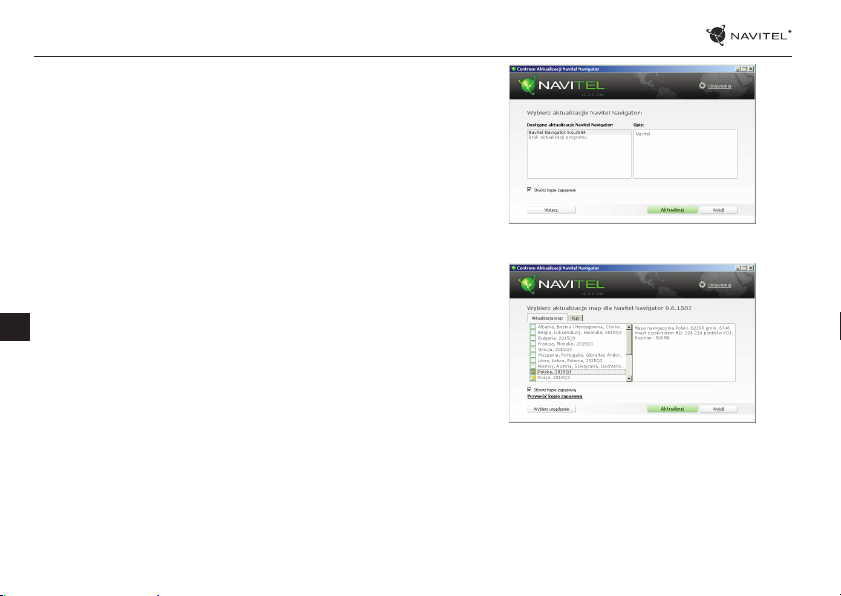

5. Wenn eine Aktualisierung des Programms zur Verfügung steht, schlägt das System dessen Durchführung vor [3]. Durch Drücken der Taste „Aktualisieren“ führen Sie eine Aktualisierung des Programms durch, wenn Sie die Aktualisierung des Programms überspringen möchten und direkt zur Aktualisierung von Karten und zum Einkaufsbereich gehen möchten, wählen Sie an der linken Seite die Möglichkeit

„Programm nicht aktualisieren“ und drücken Sie die Taste „Weiter“.

Aktualisierung von Karten

Nach der Beendigung des vorhergehenden Schritts können Sie sich entscheiden, ob Sie Ihre Karten aktualisieren oder sich neue Karten kaufen möchten. Vorgehensweise der Aktualisierung von Karten:

1. Kreuzen Sie auf der Karte „Kartenaktualisierungen“ im Verzeichnis die Karten an, die Sie aktualisieren möchten [4].

2. Klicken sie auf „Aktualisieren“. Es wird der Prozess der Aktualisierung gestartet. Bei der Aktualisierung oder der Installation von Karten können Sie ein Backup erstellen. Kreuzen Sie in einem solchen Fall vor der Auswahl der Karten für die Aktualisierung das Feld „Sicherung erstellen“ an [4]. Nachfolgend kann dieses Backup mittels der Taste „Eine wiederherstellung von der sicherung durchführen“ wiederhergestellt werden.

3. Nach der Fertigstellung der Aktualisierung können Sie die Möglichkeit „Mehr Aktualisierungen“ anklicken und mit der Arbeit mit dem Programm fortfahren, eventuell die Möglichkeit „Ende“ wählen und das Programm verlassen.

Abb. 3

Abb. 4

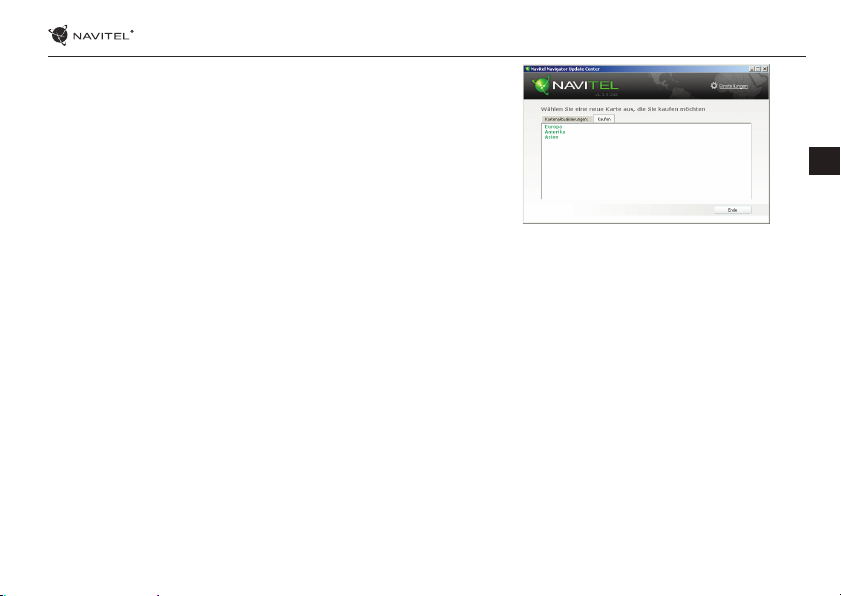

Einkauf von Karten

Vorgehensweise beim Kauf von Karten:

1. Gehen Sie von der Karte „Kartenaktualisierungen“ auf die Karte „Kaufen“ [5].

2. Wählen Sie auf der Karte „Kaufen“ die Karte, die Sie kaufen möchten.

3. Wählen Sie einen Kartentyp. Die Karten haben gewöhnlich 3 Möglichkeiten eines Abonnements: lebenslang, 1 Jahr und 1 Monat.

4. Klicken Sie die Taste „Kaufen“. Sie werden auf die Seite für die Durchführung der Zahlung weiter geleitet.

5. Führen Sie die Zahlung durch. Wenn wir Ihre Zahlung erhalten, senden wir Ihnen eine Bestätigung über die Bezahlung per E-Mail.

6. Nach der Durchführung der Bezahlung wird Sie das Programm fragen, ob Sie die Karte herunterladen möchten. Die Karte können Sie sofort herunterladen, eventuell ihr Herunterladen auf einen späteren Zeitpunkt verschieben. Sie können die Kar te auch von Ihrem persönlichen Konto auf unseren Internetseiten herunterladen.

Update center - navitel F150 | 35

Abb. 5

36 | User ManUal

Table of Contents

Using Device

Package Contents 37 Safety Information 38 Using Device in Vehicle 39 Device Layout 40 Errors and Troubleshooting 41 Maintenance of Device 42

Safe Driving 42 Technical Specication 43

Quick Start Guide

Introduction 44 Program Interface 44 Route to a Point Selected on the Map 47 Route to an Address 47 Manual Setting of All Route Points 49

Update Center

Setting up the Program 50 Update Maps 51 Purchase Maps 52

Using device - navitel F150 | 37

Package Contents

NAVITEL F150 Personal Navigation Device 1pc. Car holder (windscreen) 1pc. Stylus 1pc. Car charger 12V 1pc. Mini-USB cable 1pc. This User Manual 1pc. Warranty card 1pc.

More information about the device and program can be found by this link: http://navitel.cz/support Full User Manual is available here: http://navitel.cz/downloads/documentation

38 | User ManUal - Using device

Safety Information

1. Adjust all the settings required before starting to drive. It is extremely dangerous to manage the device and congure its settings while driving. If you need to modify the navigation settings or device parameters, you should park your car in a safe place in accordance with the driving regulations.

2. Familiarize yourself with the planned route before moving o. If you happen to miss a voice prompt and you need to take a look at the display to catch up, make sure the road condition is

safe enough for that.

3. It is possible that the navigation data and voice prompts don’t match the real road condition or driving regulations. You should always pay particular attention to the road condition, road signs, and pedestrians.

4. Do not use the navigator as a tool for precise measurement of speed and covered distance.

5. Quality of satellite signal reception may vary depending on position of the device in the vehicle. Quality of the signal may suer inside a tunnel, near multi-storey buildings, or in a densely built up area. Certain weather conditions, such as heavy mist, may cause a negative eect on reception quality of the signal.

6. It is possible that the GPS signals cannot be received close to where an electromagnetic source is situated or inside buildings.

7. If you have not used the device for a long period, it will take signicant amount of time to locate your position even if the GPS receiver is getting good signal.

8. Pay particular attention to the place where you intend to install the device. Do not install the device in places where it may interfere with operation of safety bags or block the road view.

9. When attaching a holder to the windscreen of your car, pay attention to surface cleanliness. The area should be clear of dust, dirt, and other impurities, there should also be no bubbles under the vacuum cup since it may aect holding strength. Any damages of the device and other objects inside the vehicle caused by detachment of the holder are sole responsibility of the user and are not covered by the warranty certicate.

10. Do not subject the device to the long-term exposure to sunlight and high temperatures. Battery overheating may cause explosion.

11. Do not expose the device to moisture and quick temperature changes as it may result in water condensation within the device and cause damage. If the device has been exposed to moisture, do not switch it on until it is completely dry.

12. Independent intervention, modication, and opening of the case are prohibited as it may result in the device working incorrectly and in extreme cases can cause damage. Any alterations to the device must be carried out by qualied personnel.

Using device - navitel F150 | 39

13. The device takes its power from the built-in Li-Pol battery, which can explode or release toxic substances if exploited in an inappropriate way. Do not subject the device to physical impact nor use it close to explosive liquids or gases.

14. Ensure normal ventilation conditions for the power adapter during charging since a lot of heat is released in the process. Do not cover the adapter with paper or other objects that may worsen ventilation.

15. Do not apply too much force when cleaning the display and other parts of the device. Do not use paper napkin or any hard material that can scratch the device for cleaning. Use soft cloth only.

Using Device in Vehicle

Windscreen holder and battery charger are delivered as part of the product package.

Windscreen holder

ATTENTION! Carefully select a place to attach the holder. Do not attach the holder to the windscreen in a way that limits the driver’s line of sight. If the car windscreen contains a built-in heating system or UV protection, the quality of signal reception may be lower than usual.

Set-up of windscreen holder

First remove the protective layer from the vacuum cup. Then, select an appropriate place to attach the holder. Make sure the area is clear of dust, dirt, and moisture, and then secure

the vacuum cup on the windscreen. Under normal operating conditions, the vacuum cup holder locks the device well. However, if you leave it there overnight, the holding strength may get weaker as a result of moisture condensation due to temperature fall. For this reason, in order to prevent the device and holder from being damaged, it is recommended to remove the device and holder from the windscreen.

40 | User ManUal - Using device

Device Layout

Portable navigation device

Model: F150

Designed in Europe, made in PRC

GPS

1. On/O button.

2. 3.5mm Mini Jack Stereo audio headphones connector.

3. MicroSD slot.

4. Mini-USB port.

5. Speaker.

6. Reset button.

7. Battery charge indicator.

8. Display.

Using device - navitel F150 | 41

Errors and Troubleshooting

Device does not work

• Check whether the device is charged or not. In case the device is not charged, connect the power supply and wait at least 5 minutes;

• Press and hold the power button for at least 8 seconds;

• Even if the device is charged, connect the power supply and try

to start the device again;

• If the device does not work even after recharging, contact our support team or any certied service center.

Device shuts down immediately after starting up

• It is possible that battery charge of the device is critically low. In such cases, the system shuts automatically in order to prevent complete discharge of the battery, which may result in data loss. Before attempting to turn the device on again, charge it for at least 5 minutes, and keep the adapter plugged during subsequent operation of the device.

Fast battery discharge

• The battery discharges much faster in cold environment.

Battery does not get charged

• Check whether the adapter is connected to a socket;

• Make sure that you use the default power adapter and not the

adapter of another device;

• It is possible that battery does not get charged in very hot climate.

Sound does not work

• Make sure the sound is turned on in the program settings;

• Make sure the volume is not too low.

Device does not recognize the microSD card

• Make sure the card is fully inserted into the correct slot until it is locked into place;

• Check that the card is not inserted the wrong way around;

• Check if the card is damaged. Try to use it on another device;

• Re-insert the card. Reboot the device;

• See the installation manual provided with your card.

Cannot copy les

• Check that the connection between your PC/laptop and the device was established properly;

• The device memory usage may be overowing and requires deleting unnecessary les;

42 | User ManUal - Using device

Device Maintenance

Proper maintenance of the device ensures its long and reliable operation

• Do not keep the device in high humidity and hot conditions;

• Avoid exposing the device to direct sun and UV light;

• Do not put or drop anything on top of the device;

• Do not subject the device to physical impacts such as hits and

drops;

• Do not subject the device to moisture and quick temperature changes as it may result in water condensation within the device and cause damages. If the device has been exposed to moisture, do not switch it on until it is completely dry;

• Display of the device is very sensitive to scratches. Avoid touching the display with sharp objects. You can use a protective layer to prevent the display from scratching;

• Never clean the display when the device is on. When cleaning, use soft cloth only;

• Do not use paper napkin or towels for cleaning the display;

• Do not tr y to disassemble, x, or modify the device on your

own as it may be dangerous for your health as well as result in incorrect operation of the device. This will also cause termination of the warranty;

Safe Driving

• To safely use the device’s functions, please, make sure to follow trac regulations. Moreover, please, remember the general rules of treating your vehicle like a potentially dangerous object;

• In the rst place, these rules are determined by the risk of causing harm to the life or health of third parties, damaging their possessions and pets, and harming the environment;

• Whenever you stop the vehicle, always use the parking brake. Keep the parking brake well functioning so that it is able to prevent the car from any movement;

• Always park your vehicle in an open and well ventilated area;

• Keep the sound in the vehicle relatively low so that you can

hear everything that happens outside the vehicle;

• Do not carry out any operations in the device that could possibly distract you from driving.

Technical Specication

System Specication

CPU Mstar MSB2521 800MHz, Cortex-A7

RAM 128 MB, DDR3

External slot microSDHC up to 32 GB

Internal storage 4 GB NAND FLASH

Operating system WINCE 6.0

Software version ARMV4I

Basic parameters

Display 5” TFT, 480×272

Speaker 8ohm/1.5W

GPS parameters

GPS MSR2112 32PIN-QFN

Frequency 1.575 GHz

Channel Qty 66 channels (search positioning) / 22

C/A CODE 1.023 MHz chip rate

Sensitivity -165dBm

channels (tracking)

Using device - navitel F150 | 43

Location accuracy 10m, 2D RMS; 5m 2D RMS, WAAS

Rate 0.1 m/s

Update frequency 1 Hz

Renew time 0.1s

Hot start 2 s (Autonomous)

Warm start 32 s (Autonomous)

Cold start 35 s (Autonomous)

Max altitude 18,000 m

Max rate 515 m/s

Antenna Internal ceramic antenna;

NMEA NMEA 0183 standard v3.01

Baud rate 115200 bps

Port COM1

enable

18.4mm*18.4mm*2mm

Note. Characteristics of the device and its external appearance can be modied by the manufacturer without preliminary notication.

44 | User ManUal - QUick start gUide

Introduction

Navitel Navigator is an oine multifunctional navigation application used for ecient route search and planning. Key tasks of the program are identication and display of current position on the map, automatic and manual setting of route points, object search, calculation, display of travel information, and a host of other things.

Program Interface

QUick start gUide - navitel F150 | 45

1 Point on the map Short tapping on the map marks the point for further operations with it, “Cursor” and

2 POI This is an example of how points of interest (POI) are displayed in the program.

3 SPEEDCAM This is an example of how icons of the SPEEDCAM function are displayed on the

4 Map buttons These are the buttons for controlling the map view modes (2D/3D), map scaling, and

5 Main menu Tapping this button will open the main menu of the program.

6 Cursor This button becomes available only when a point is selected on the map. Tapping this

7 Save WP This button becomes available only when a point is selected on the map. Tapping this

8 Upcoming

maneuver

9 Progress bar This bar indicates the elapsed and remaining part of the route.

“Save WP”.

Dierent categories of POI have dierent icons. There is a large variety of icons for particular POIs such as shopping centers, brand shops, gas stations etc.

map. Speedcams are special marks on the map that are meant to warn about speed cameras, radars, dangerous crossroads, speed bumps, and other types of potential obstacles on the road.

volume settings.

button will open the “My route” screen, where you can carry out various operation with the selected point.

button will cause the selected point to be saved in the form of a waypoint.

The indication of the distance to the next two upcoming maneuvers. Tapping the sign opens a dialog box with a number of conguration settings.

46 | User ManUal - QUick start gUide

10 Street after

maneuver

11 Route Active route.

12 Speed Your current speed.

13 Information panel By default, displays a set of gauges that provide information on remaining travel

14 Current street The name of the current street (active only when connection with satellites is

15 GPS cursor Indicates current position of the device when the GPS receiver is turned on.

The name of a street following the maneuver. Please note that if certain conditions are met, the upcoming trac lanes will be displayed instead.

time, distance to the point of destination, and estimated arrival time. The selection of gauges can be changed in the program settings.

established). If the map does not contain information about the active street name, the direction of movement is displayed instead (North, South, West, and East).

QUick start gUide - navitel F150 | 47

Route to a Point Selected on the Map

You can have a route plotted to a particular point selected on the map. Current position of the device becomes the starting point of the route. Tap a spot on the map to mark a point, select “Cursor” [1] and then tap “Go!” [2]. The entire route will be displayed on the map [3].

Fig. 1 Fig. 2 Fig. 3

Route to an Address

To have a route calculated to a place of with particular known address, select “Menu” [1] > “Find” [2] > “By address”, and then tap “Select country” [3]. Type in the name of the country [4]. Tap the icon in the upper right part of the screen to hide the keyboard. Select the country [5]. “Select city”, “Select street” and “Select building” become available only after lling out the previous address elds [6]. When all information is entered, the object will be shown on the screen [7]. Tap “Go!”. The program will automatically plot a route from your current location to the address [8]. Now you can follow the route [9].

48 | User ManUal - QUick start gUide

Fig. 1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6

Fig. 7 Fig. 8 Fig. 9

QUick start gUide - navitel F150 | 49

Manual Setting of All Route Points

To plot a route where both the starting and the destination points are determined manually, rst mark a point on the map where you plan to begin your route, and then tap “Cursor” [1] to proceed to the “My route” screen. Tap the information panel at the bottom of the screen [2]. Select “Set start” in the “Properties” screen [3]. The program will request that you switch the GPS-receiver o. The point will be marked on the map as a starting point. Select a destination point on the map: tap on the map to mark the point, select “Cursor” [4], and then in the “My route” screen tap “Go!” [5]. The program will plot a route [6].

Fig. 1 Fig. 2 Fig. 3

Fig. 4 Fig. 5 Fig. 6

50 | User ManUal - Update center

Setting up the Program

To update your maps and the application, as well as to purchase new maps, you can use a special program that we have designed specically for these purposes. You can download the program from the “Downloads” section of the ocial NAVITEL® website. The instructions below will help you to learn how to work with it.

First, it is necessary to set up the program:

1. Download Navitel Navigator Updater from the “Downloads” section of the ocial NAVITEL® website to your PC and install it using the

Windows installation wizard.

2. Connect the portable navigation device to the PC in the external storage mode.

3. Run Navitel Navigator Update Center. The program will search for your device. If the device has been connected properly, the program will detect it [1].

4. Select the device and press “Next”. The program will search for the installed Navitel Navigator and for available updates [2].

In the “Description” block you can see whether your current version of the application is up to date. Press “Next” to continue.

Attention: If the Navitel Navigator Update Center software did not nd the Navitel Navigator executable le, you can set the path to the le manually by using the “Select” button.

5. If an update is available for the program, you will be oered to update

Fig. 1

Fig. 2

it [3]. Press “Update” to update the program or select the “Don’t update the program” line in the block to the left, and then click “Next” to skip update and proceed directly to the map update and purchase section.

Update Maps

After completing the previous step, you can select to either update your maps or purchase new ones. To update the maps, follow these steps:

1. In the “Map updates” tab, check the maps that you want to update from the list [4].

2. Click “Update”. The updating process will start. When updating or installing maps, you can create a backup. Mark the “Create a backup” checkbox before selecting a map to update [4]. From now on, you can restore this backup by clicking the “Restore backup” button.

3. After the update is complete, you can either click “More updates” to continue working with the program, or select the “Exit” button to quit the program.

Update center - navitel F150 | 51

Fig. 3

Fig. 4

52 | User ManUal - Update center

Purchase Maps

To purchase maps:

1. From the “Map updates” tab switch to the “Buy” tab [5].

2. In the “Buy” tab, select the map that you want to purchase.

3. Select the map subscription type. The maps normally have 3 types of subscription: lifetime, 1 year, and 1 month.

4. Click “Buy”. You will be redirected to the payment page.

5. Complete the payment procedure. Once your payment has been received, you will have a receipt sent to your email.

6. After completing the payment, you will be asked if you would like to download the map. You can download it right away or do it later. You can also download it from your personal account on our website.

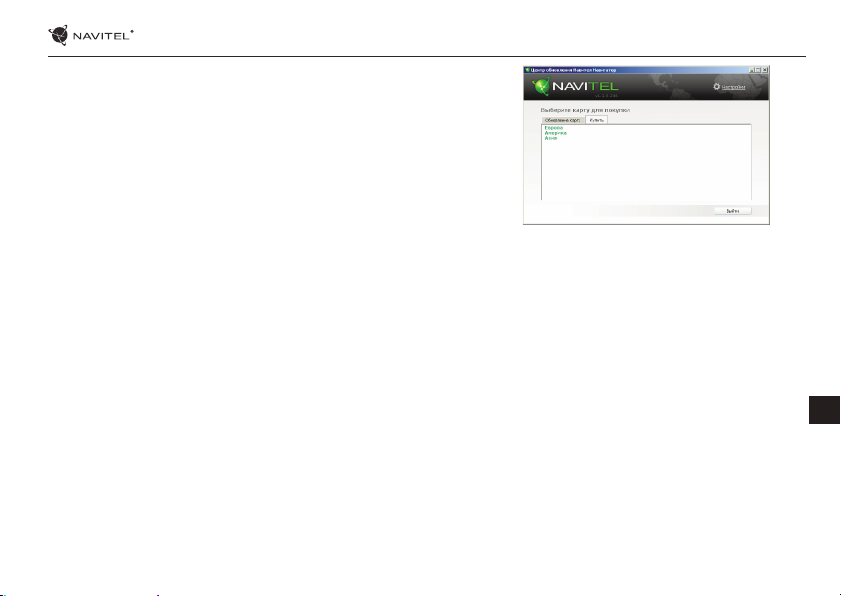

Fig. 5

Spis treści

Eksploatacja urządzenia

Zestaw 54 Informacje dotyczące bezpieczeństwa 55 Używanie urządzenia w pojeździe 56 Wygląd Zewnętrzny 57 Błędy i rozwiązywanie problemów 58 Utrzymanie urządzenia 59 Bezpieczeństwo w trakcie jazdy 59 Charakterystyka 60

Skrócona instrukcja obsługi

Wstęp 61 Interfejs programu 61 Trasa do punktu wybranego na mapie 64 Trasa do konkretnego adresu 64 Ręczne ustawienie punktów na trasie 66

Update Center

Konguracja programu 67 Aktualizacja map 68 Zakup map 69

NAVITEL F150 | 53

54 | podręcznik Użytkownika - eksploatacja Urządzenia

Zestaw

Osobiste urządzenie nawigacyjne NAVITEL F150 1 szt. Uchwyt samochodowy 1 szt. Rysik 1 szt. Ładowarka samochodowa 12V 1 szt. Kabel mini-USB 1 szt. Podręcznik użytkownika 1 szt. Karta gwarancyjna 1 szt.

Więcej informacji na temat urządzenia i programu można znaleźć: http://navitel.cz/support Pełna instrukcja obsługi dostępna na stronie: http://navitel.cz/downloads/documentation

eksploatacja Urządzenia - NAVITEL F150 | 55

Informacje dotyczące bezpieczeństwa

1. Dostosować wszystkie ustawienia wymagane przed rozpoczęciem jazdy. Bardzo niebezpieczne jest sterowanie urządzenia i kongurowanie podczas jazdy. Jeśli chcesz zmienić ustawienia nawigacji lub parametrów urządzenia, należy zaparkować samochód w bezpiecznym miejscu, zgodnie z przepisami ruchu drogowego.

2. Zapoznaj się z planowaną trasą zanim ruszysz. Jeśli zdarzy ci się przegapić podpowiedzi głosowe I będziesz musiał/a spojrzeć na wyświetlacz, upewnij się, że sytuacja na drodze jest na tyle bezpieczna, aby wykonać dany manewr.

3. Możliwe jest, że dane nawigacyjne i komunikaty głosowe nie są dopasowane do prawdziwego stanu dróg lub przepisów ruchu drogowego. Zawsze należy zwracać szczególną uwagę na stan dróg, znaków drogowych i pieszych.

4. Nie należy korzystać z Nawigacji jako narzędzia do precyzyjnego pomiaru prędkości i odległości.

5. Jakość odbioru sygnału satelitarnego może zmieniać się w zależności od położenia urządzenia w pojeździe. Jakość sygnału może się pogorszyć, wewnątrz tunelu, w pobliżu budynków wielopiętrowych, albo w gęstej zabudowie. Niektóre warunki pogodowe, takie jak ciężka mgła, mogą spowodować negatywny wpływ na jakość odbioru sygnału.

6. Możliwe jest, że sygnału GPS nie można odbierać blisko

miejsca, gdzie znajduje się źródło elektromagnetyczne lub wewnątrz budynków.

7. Jeśli nie korzystałeś z urządzenia przez dłuższy czas, to znalezienie aktualnej pozycji może zająć dłuższy okres czasu.

8. Zwróć szczególną uwagę na miejsca, w którym zamierzasz zainstalować urządzenie. Nie należy instalować urządzenia w miejscach, w których może to zakłócać działania poduszki powietrznej lub jest ograniczone pole widoczności.

9. Podczas mocowania uchwytu do przedniej szyby samochodu, zwróć uwagę na czystość powierzchni.Powierzchnia powinna być wolna od kurzu, brudu i innych zanieczyszczeń, nie powinno być też żadnych bąbelków powietrza pod przyssawki, ponieważ może to mieć wpływ na wytrzymałość mocowania. Za wszelkie uszkodzenia urządzenia i innych przedmiotów wewnątrz pojazdu spowodowane oderwaniem uchwytu, ponosi odpowiedzialność użytkownik, I nie są one objęte gwarancją.

10. Nie narażaj urządzenia na długotrwałee działąnie światła słonecznego oraz wysokiej temperatury. Przegrzanie baterii może spowodować wybuch.

11. Nie wystawiać urządzenia na działanie wilgoci oraz szybkie zmiany temperatury ponieważ takie warunki pogodowe mogą spowodować uszkodzenia. Jeżeli urządzenie zostało narażone na działanie wilgoci, nie nalezy go włączać dopóki nie zostanie całkowicie wysuszone.

12. Własna interwencja, modykacja oraz otwarcie obudowy

56 | podręcznik Użytkownika - eksploatacja Urządzenia

są zabronione, ponieważ może to doprowadzić do nieprawidłowego działania urządzenia, a w skrajnych przypadkach może spowodować ich uszkodzenie. Wszelkie zmiany zwiazane z urządzeniem muszą być przeprowadzone przez wykwalikowany personel.

13. Urządzenie jest zasilane z wbudowanego akumulatora Li-Pol, która może eksplodować lub uwalniać substancje toksyczne, jeśli jest wykorzystane w niewłaściwy sposób. Nie należy narażać urządzenia na uderzenia zyczne, ani używać go w pobliżu cieczy lub gazów wybuchowych.

14. Zapewnij prawidłowe warunki wentylacyjne dla zasilacza podczas ładowania, ponieważ wytwarza on duża ilość ciepła w trakcie ładowania. Nie przykrywaj zasilacza papierem lub innymi obiektami, które mogą pogorszyć wentylację.

15. Nie stosować zbyt dużej siły podczas czyszczenia wyświetlacza

i innych części urządzenia. Nie należy używać papieru, serwetki oraz żadnych twardych materiałów, które mogą porysować urządzenie w trakcie czyszczenia. Należy używać wyłącznie miękkiej chusteczki.

Używanie urządzenia w pojeździe

Uchwyt na szybę oraz ładowarka samochodwa są dołączone do zestawu.

Uchwyt na szybę

UWAGA! Uważnie należy wybrać miejsce, aby zamocować uchwyt. Nie mocować uchwyt do szyby w taki sposób, że może to ograniczyć linii wzroku kierowcy. Jeśli szyba samochodu zawiera wbudowany system ogrzewania lub ochrony przed promieniowaniem UV, jakość odbioru sygnału może być niższa niż zwykle.

Ustawienie uchwytu na szybę

Najpierw należy usunąć warstwę ochronną z przyssawki. Następnie należy wybrać odpowiednie miejsce do przymocowania uchwytu. Upewnij się, że powierzchnia jest wolna od kurzu, brudu i wilgoci, a następnie zamocuj przyssawkę na przedniej szybie. W przeciętnych warunkach eksploatacyjnych przyssawka blokuje urządzenie dobrze. Jednak w nocy siła mocowania może zostać osłabiona ze względu na wilgoć oraz spadek temperatury. W związku z czym w celu ochrony urządzenia oraz uchwytu przed uszkodzeniem zaleca sie demontaż urządzenia oraz uchwytu z przedniej szyby.

Wygląd Zewnętrzny

Model: F150

Portable navigation device

Designed in Europe, made in PRC

1. Przycisk On/O.

2. Port mini jack 3.5mm.

3. PORT MicroSD.

4. Port Mini-USB.

eksploatacja Urządzenia - NAVITEL F150 | 57

5. Głośnik

6. Przycisk restart.

7. Wskaźnik naładowania baterii.

8. Wyświetlacz.

GPS

58 | podręcznik Użytkownika - eksploatacja Urządzenia

Błędy i rozwiązywanie problemów

Urządzenie nie działa

• Sprawdź, czy urządzenie naładowane. W przypadku gdy urządzenie nie jest naładowane, podłącz zasilanie i odczekaj co najmniej 5 minut;

• Naciśnij i przytrzymaj przycisk zasilania przez co najmniej 8 sekund;

• Nawet pomimo że urządzenie jest naładowane, podłącz zasilanie i spróbuj ponownie uruchomić urządzenie;

• Jeśli urządzenie nie działa, nawet po naładowaniu, skontaktuj się z naszym zespołem pomocy technicznej lub jakimkolwiek certykowanym centrum serwisowym.

Urządzenie wyłączyło się zaraz po uruchomieniu

• Możliwe jest, że poziom naładowania baterii urządzenia jest niezwykle niski. W takich przypadkach, urządzenie wyłącza się automatycznie w celu uniknięcia całkowitego rozładowania akumulatora, co może spowodować utratę danych. Przed ponownym włączeniem urządzenia należy je ładować przez co najmniej 5 minut. Pozostaiwć podłączony zasilacz podczas późniejszej pracy urządzenia.

Szybkie rozładowanie baterii

• Akumulator rozładowuje się znacznie szybciej w chłodniejszym środowisku.

Bateria nie łąduje się

• Sprawdź, czy zasilacz jest podłączony do gniazdka;

• Upewnij się, że używasz zasilacza domyślnego, a nie zasilacza

innego urządzenia;

• Jest możliwe, że bateria nie zostanie naładowana w bardzo gorącym klimacie.

Dźwięk nie działa

• Upewnij się, że dźwięk jest włączony w ustawieniach programu;

• Upewnij się, że głośność nie jest zbyt niska.

Urządzenie nie rozponaje karty microSD

• Upewnij się, że karta jest całkowicie włożona do odpowiedniego gniazda, aż zostanie zablokowana;

• Sprawdź, czy karta nie jest włożona w niewłaściwy sposób;

• Sprawdź, czy karta nie jest uszkodzona. Użyj do tego innego

urządzenia;

• Wyjmij i włóż kartę z powrotem. Uruchom ponownie urządzenie;

• Zapoznaj się z instrukcją montażu dołączoną do karty.

Nie można skopiować plików

• Sprawź, czy połączenie PC/Laptopa z urządzeniem działa poprawnie;

• wykorzystywana pamięć urządzenia może być przepełniona i wymaga usunięcia zbędnych plików;

eksploatacja Urządzenia - NAVITEL F150 | 59

Utrzymanie urządzenia

Właściwe utrzymanie urządzenia zapewnia jego długą I niezawodną pracę.

• Nie przechowuj urządzenia w wysokiej wilgotności i wysokiej temperaturze;

• Zabezpiecz urządzenie przed działaniem słońca i promieni UV;

• Nie należy wkładać lub upuszczać niczego na urządzeniu;

• Nie należy narażać urządzenia na uderzenia i upadki;

• Nie wystawiać urządzenia na działanie wilgoci oraz szybkie

zmiany temperatury ponieważ takie warunki pogodowe mogą spowodować uszkodzenia. Jeżeli urządzenie zostało narażone na działanie wilgoci , nie należy go włączać dopóki nie zostanie całkowicie wysuszone;

• Wyświetlacz urządzenia jest bardzo narażony na zarysowania. Unikaj dotykania ekranu ostrymi przedmiotami. Możesz użyć folii ochronnej, aby zapobiec zarysowań wyświetlacza;

• Nie wolno cz yścić ekranu, gdy urządzenie jest włączone. Podczas czyszczenia należ y używać wyłącznie miękkiej ściereczki;

• Nie należy używać papieru lub chusteczki do czyszczenia ekranu;

• Nie próbuj demontować, naprawiać lub modykować urządzenia na własną rękę, ponieważ może to doprowadzić do urazów zdrowotnych, jak również prowadzić do nieprawidłowego działania urządzenia. Spowoduje to wygaśnięcie gwarancji.

Bezpieczeństwo w trakcie jazdy

• W celu zapewnienia bezpiecznego korzystania z funkcji urządzenia, należy pamiętać, aby przestrzegać przepisów ruchu drogowego. Ponadto, należy przestrzegać zasad zdrowego rozsądku podczas prowadzenia pojazdu;

• Po pierwsze, zasady te są określane przez ryzyko szkody dla życia lub zdrowia osób trzecich, niszcząc ich dobytek, pozbawiając życia zwierzęta, oraz powodując szkody dla środowiska;

• W zatrzymanym pojeździe, należy zawsze używać hamulca ręcznego. Dobrze utrzymany hamulec ręczny pozwoli zapobiec jakiegokolwiek poruszania się pojazdu;

• Należy zawsze parkować pojazd w otwartym i dobrze wentylowanym pomieszczeniu;

• Utrzymuj poziom dźwięku w pojździe, tak, żeby usłyszeć wszystko co dzieje się na zewnątrz pojazdu;

• Nie wolno przeprowadzać żadnych operacji na urządzeniu, które mogłyby przeszkodzić w prowadzeniu pojazdu.

60 | podręcznik Użytkownika - eksploatacja Urządzenia

Charakterystyka

Specykacja

Procesor Mstar MSB2521 800 MHz, Cortex-A7

RAM 128 MB, DDR3

Wejscie na kartę microSDHC do 32 GB

Pamieć wewnętrzna 4 GB NAND FLASH

System operacyjny WINCE 6.0

Wersja oprogramowania ARMV4I

Podstawowe parametry

Wyświetlacz 5” TFT, 480×272

Głośnik 8ohm/1.5W

Parametry GPS

GPS MSR2112 32PIN-QFN

Częstotliwość 1.575 GHz

Ilość kanałów 66 channels (search positioning)/ 22

Kod C/A 1.023 MHz chip rate

Wrażliwość -165dBm

channels (tracking)

Dokładność lokalizacji 10m, 2D RMS; 5m 2D RMS,WAAS

Oszacowanie 0.1 m/s

Częstotliwość aktualizacji 1 Hz

Przedłużenie czasu 0.1 s

Gorący start 2 s (Autonomiczny)

Ciepły Start 32 s (Autonomiczny)

Zimny Start 35 s (Autonomiczny)

Maksymalna wysokość na poziomem morza

Szybkość maksymalna 515 m/s

Antena Internal ceramic antenna;

NMEA NMEA 0183 standard v3.01 and

Szybkość transmisji 115200 bps

Port COM1

enable

18,000 m

18.4mm*18.4mm*2mm

wstecz

Uwaga. Charakterystyka urządzeń i jej wygląd zewnętrzny może być modykowana przez producenta, bez wstępnego powiadomienia.

skrócona instrUkcja oBsłUgi - NAVITEL F150 | 61

Wstęp

Do głównych cech programu należą wykrywanie i wyświetlanie aktualnej lokalizacji na mapie, automatyczne i manualne ustawienie punktów na trasie, planowanie trasy, wyszukiwanie obiektów, obliczanie i wyświetlanie informacji o podróży, i szereg innych funkcji.

Interfejs programu

62 | podręcznik Użytkownika - skrócona instrUkcja oBsłUgi

1 Punkty na mapie Krótkie dotknięcie na mapie zaznaczy punkt do dzalszego działania z nim, a

2 POI Jest to przykład tego, jak interesujące miejsca (POI) są wyświetlane w programie.

3 Fotoradary Jest to przykład tego, jak ikony funkcji fotoradarów są wyświetlane na mapie. Radary

4 Przyciski mapy Są to przyciski do kontroli typów map (2D / 3D), skalowania mapy i ustawienia

5 Główne menu Naciśnięcie tego przycisku spowoduje otwarcie menu głównego programu.

6 Kursor Przycisk ten jest dostępny tylko wtedy, gdy jest wybrany punkt na mapie. Naciśnięcie

7 Zapisz WP (punkt

pośredni)

8 Następny manewr Wskazanie odległości do najbliższych dwóch kolejnych manewrów. Naciśnięcie

9 Pasek postępu Pasek pokazujący pokonaną oraz pozostałą cześć trasy.

mianowicie pojawi się “Kursor” oraz “Zapisz WP”.

Różne kategorie POI mają różne ikony, jak również istnieje ogromna różnorodność ikon dla poszczególnych atrakcji, takich jak centra handlowe, markowe sklepy, stacje benzynowe itp.

są dane o fotoradarach, niebezpiecznych skrzyżowaniach, progach zwalniających i innych typach potencjalnych przeszkód na drodze.

głośności.

tego przycisku spowoduje wyświetlenie ekranu “Moją trasą”, gdzie można przeprowadzić różne działania z wybranym punktem.

Przycisk ten jest dostępny tylko wtedy, gdy zostanie wybrany punkt na mapie. Naciśnięcie tego przycisku spowoduje, że wybrany punkt zostanie zapisany jako punkt pośredni.

przycisku otwiera okno dialogowe z wieloma ustawieniami konguracyjnymi.

skrócona instrUkcja oBsłUgi - NAVITEL F150 | 63

10 Ulica po

manewrze

11 Trasa Trasa aktywna.

12 Prędkość Aktualna prędkość.

13 Panel informacji Domyślnie wyświetlany zestaw czujników, które dostarczają informacji o pozostałym

14 Aktualna ulica Nazwa ulicy (aktywne tylko wtedy, gdy połączenie z satelitami jest ustawione). Jeżeli

15 Kursor GPS Wskazuje aktualną pozycję urządzenia, gdy odbiornik GPS jest włączony.

Nazwa ulicy po manewrze. Należy pamiętać, że jeśli zostaną spełnione określone warunki, nie będą wyświetlane nadchodzące pasy ruchu tylko ulica na panelu manewru.

czasie podróży, odległość do punktu docelowego i szacunkowym czasie przybycia. Jest możliwe, aby zmienić czujniki.

mapa nie zawiera informacji o nazwie ulicy, zamiast tego jest wyświetlany kierunek ruchu. (Północ, Południe, Zachód i Wschód).

64 | podręcznik Użytkownika - skrócona instrUkcja oBsłUgi

Trasa do punktu wybranego na mapie

Trasę można zaplanować do punktu, który można wyszukać i oznakować na mapie, a następnie ustawić go jako punkt docelowy. Aktualna lokalizacja urządzenia, stwierdzona przez system GPS, staje się punktem wyjścia. O ile chcesz zaplanować trasę, zaznacz przez kliknięcie dowolny punkt na mapie. Następnie wybierz opcję „Kursor“ [1] i kliknij przycisk „Idź!“ [2]. Trasa wyświetli się na mapie [3].

Rys. 1 Rys. 2 Rys. 3

Trasa do konkretnego adresu

Aby obliczyć trasę do punktu, który jest zgodny ze znanym adresem, kliknij przycisk „Menu“ w dolnym lewym rogu ekranu [1]. Wybierz opcję „Znajdź“ [2] > „Adres“, następnie kliknij przycisk „Wybierz państwo” [3] i zacznij wprowadzać nazwę państwa [4]. Aby ukryć klawiaturę naciśnij ikonę w prawym górnym rogu ekranu. Wybierz państwo [5]. Opcje „Wybierz miasto“, „Wybierz ulicę“ i „Wpisz numer budynku“ stają się aktywne zawsze dopiero po wypełnieniu poprzedniego pola [6]. Po wprowadzeniu wszystkich danych obiekt pokaże się na ekranie [7]. Kliknij przycisk „Idź!“. Program automatycznie zaplanuje trasę z aktualnego miejsca do podanego adresu [8]. Teraz możesz kontynuować ruch po trasie [9].

skrócona instrUkcja oBsłUgi - NAVITEL F150 | 65

Rys. 1

Rys. 4

Rys. 7 Rys. 8 Rys. 9

Rys. 2

Rys. 5 Rys. 6

Rys. 3

66 | podręcznik Użytkownika - skrócona instrUkcja oBsłUgi

Ręczne ustawienie punktów na trasie

Aby zaplanować trasę i jednocześnie określić jej punkt wyjścia oraz punkt docelowy należy najpierw oznakować na mapie punkt, od którego chcesz zacząć. Przez kliknięcie przycisku „Kursor“ [1] przejdź na ekran „Moja trasa“. Kliknij dwukrotnie panel informacyjny w dolnej części ekranu [2]. Na ekranie „Właściwości“ [3] kliknij przycisk „Ustaw Start“. Należ y wyłączyć odbiornik GPS. Punkt zostanie zaznaczony na mapie jako punkt wyjścia. Następnie na mapie należy wybrać punkt docelowy: oznakuj punkt przez podwójne kliknięcie mapy, następnie kliknij przycisk „Kursor“ [4] i w końcu na ekranie „Moja trasa“ [5] kliknij przycisk „Idź!“. Program zaplanuje trasę automatycznie [6].

Rys. 1 Rys. 2 Rys. 3

Rys. 4 Rys. 5 Rys. 6

Konguracja programu

W celach aktualizacji map i aplikacji oraz nabycia nowych map należy korzystać z programu, specjalnie opracowanego dla państwa użytkowania. Pobrać ten program można z sekcji „Sciągnij” na ocjalnej stronie internetowej www.navitel-poland.pl

Najpierw należy synchronizować aplikację na urządzeniu. Aby to zrobić, wykonaj następujące kroki:

1. Pobierz do swojego komputera menedżera aktualizacji Navitel Navigator Updater z sekcji „Pobierz“ na ocjalnej stronie internetowej NAVITEL® i zainstaluj go za pomocą Kreatora instalacji systemu Windows.

2. Podłącz przenośne urządzenie nawigacyjne do komputera w trybie pamięci zewnętrznej (USB Flash Drive).

3. Uruchom Navitel Navigator Update Center. O ile urządzenie zostało podłączone poprawnie, oprogramowanie je odszuka [1].

4. Wybierz urządzenie i naciśnij „Następne“. Oprogramowanie wyszuka zainstalowaną aplikację Navitel Navigator oraz dostępne aktualizacje [2].

Więcej informacji na temat aktualnej wersji oprogramowania można znalezć w zakładce “Opis”. Aby kontynuować, naciśnij „Następne“.

Uwaga: O ile Navitel Navigator Update Center nie odnajdzie dającego się uruchomić pliku aplikacji Navitel Navigator, ścieżkę do pliku można ustawić manualnie za pomocą przycisku „Wybierz“, który znajduje się w pobliżu pola do ścieżki pliku.

Update center - NAVITEL F150 | 67

Rys. 1

Rys. 2

68 | podręcznik Użytkownika - Update center

5. O ile są dostępne aktualizacje, oprogramowanie odnajdzie je [3]. Pojawi się komunikat “Aktualizuj”, aby pobrać aktualizację, albo “Nie aktualizować programu”, naciśnij “Następne”, aby pominąć aktualizację oprogramowania i przejść do rozdziału aktualizacji i zakupu map.

Aktualizacja map

Po dokonaniu poprzednich kroków, można zaktualizować istniejące mapy lub kupić nowe. Aby aktualizować mapy, należy:

1. Wybrać mapy dla aktualizacji [4].

2. Nacisnąć „Aktualizuj”. Uruchomi się proces aktualizacji. Przed aktualizacją i zainstalowaniem map można utworzyć zapasową kopię danych, aby mieć możliwość odzyskać dane, które zostały uszkodzone lub utracony. Należy wybrać „Utworzyć kopię zapasową” [4]. Odzyskać dane można wybierając

„Stwórz kopie zapasowe”.

3. O ile chcesz dokonać aktualizacji dalszych urządzeń, lub pobrać dalsze mapy, naciśnij „Więcej aktualizacji“. O ile nie, kliknij „Wyjście“.

Rys. 3

Rys. 4

Zakup map

W celach zakupu nowych map:

1. W zakładce “Aktualizacja map” nalezy wybrac zakładkę “Kup” [5].

2. Wybierz mapę, którą chcesz nabyć, we wkładce „Kup”.

3. Wybierz licencję mapy: dożywotnia, 12 miesięcy, 1 miesiąc.

4. Wybierz „Kup”. Zostaniesz przekierowany na stronę płatności.

5. Po otrzymaniu wpłaty, na podany adres e-mail zostanie wysłane potwierdzenie opłaty.

6. Po zakończeniu zakupu pojawi się komunikat, umożliwiający pobranie zakupionej mapy. Można ją pobrać natychmiast albo zrobić to później. Również można pobrać zakupioną mapę po logowaniu się na ocjalnej stronie systemu.

Update center - NAVITEL F150 | 69

Rys. 5

70 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Содержание

Эксплуатация устройства

Комплект поставки 71 Информация о безопасности использования прибора 72 Использование прибора в автомобиле 73 Внешний вид прибора 74 Возможные проблемы, описание их решения 75 Уход за прибором 76 Безопасное управление автомобилем 76 Технические характеристики 78

Краткое руководство

Введение 79 Интерфейс программы 79 Маршрут до точки, выбранной на карте 82 Поиск адреса и построение маршрута 82

Ручной выбор всех точек маршрута 84

Центр обновлений

Конфигурация программы 85 Обновление карт 86 Покупка карт 87

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА - navitel F150 | 71

Комплект поставки

Автонавигатор NAVITEL F150 1 шт. Автомобильный держатель на лобовое стекло 1 шт. Стилус 1 шт. Автомобильное зарядное устройство 12В 1 шт. Кабель mini-USB 1 шт. Настоящее Руководство пользователя 1 шт. Гарантийный талон 1 шт.

Получить дополнительную информацию об устройстве и программном обеспечении вы можете, перейдя по ссылке: http:// navitel.cz/support

Полное руководство пользователя доступно по ссылке: http://navitel.cz/downloads/documentation

72 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Информация о безопасности использования прибора

1. Производите все настройки автонавигатора перед отправлением. Управление прибором и настройка его параметров во время вождения автомобиля очень опасны. Если вам требуется изменить параметры навигации или настройки прибора, следует припарковаться в безопасном месте в соответствии с правилами дорожного движения.

2. Перед отправлением изучите проложенный маршрут. Если вы не поняли в достаточной степени голосовые навигационные указания и для уточнения требуется взгляд на дисплей, убедитесь, что вы находитесь в безопасных условиях.

3. Навигационная информация и голосовые подсказки могут не соответствовать или противоречить реальным дорожным условиям или правилам дорожного движения. Всегда обращайте особое внимание на текущую ситуацию на дороге, дорожные знаки и пешеходов.

4. Не используйте навигационное устройство как прибор для точного измерения скорости и пройденного расстояния.

5. Качество приема сигналов спутников может отличаться в зависимости от положения прибора внутри автомобиля. Возможны ситуации плохого приема при движении по тоннелю, мимо высоких зданий или в районах с плотной застройкой. Также на прием отрицательно влияют такие погодные условия, как, например, густой туман.

6. GPS сигналы могут не приниматься внутри зданий, а также если рядом с автонавигатором находятся источники электромагнитного излучения.

7. Если вы не использовали прибор в течение длительного промежутка времени, для определения местоположения может понадобиться значительное время, даже при условии нормальной работы GPS приемника.

8. Особое внимание уделите месту установки прибора. Не устанавливайте прибор в местах, где он может помешать работе подушек безопасности или обзору дороги.

9. При установке крепления на лобовое стекло обращайте внимание на чистоту поверхностей, на них не должно быть мусора и влаги. Под присоской не должно быть пузырьков воздуха, так как это может повлиять на плотность крепления. Любые повреждения прибора или других объектов внутри автомобиля, вызванные падением из-за отсоединения крепления, являются полной ответственностью пользователя и не являются гарантийным случаем.

10. Не подвергайте прибор длительному воздействию прямых солнечных лучей или высоких температур. Перегрев батареи может вызвать взрыв.

11. Не подвергайте прибор воздействию влаги или быстрым изменениям температуры. Это может вызвать конденсацию влаги внутри прибора и повредить его. Если прибор подвергся воздействию влажной среды, включайте питание только после того, как полностью высушите

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА - navitel F150 | 73

прибор.

12. Не допускается самостоятельное вмешательство, модификации и открытие корпуса прибора, так как это может привести к некорректной работе прибора или к его повреждению. Все работы должны производиться квалифицированным персоналом.

13. Питание прибора осуществляется от встроенной Liion батареи, которая может взорваться или выделить токсичные вещества при неправильной эксплуатации. Не подвергайте прибор ударам, не используйте прибор при наличии в окружающей среде взрывоопасных газов и жидкостей.

14. Перед зарядкой устройства убедитесь в том, что обеспечены нормальные условия вентиляции для адаптера питания, так как в процессе зарядки выделяется большое количество тепла. Не закрывайте адаптер питания бумагой или другими объектами, ухудшающими вентиляцию.

15. При очистке дисплея и внешних поверхностей прибора не прилагайте излишнюю силу. Для очистки не используйте бумажные салфетки или жесткий материал, который может поцарапать дисплей. Используйте только мягкую ткань.

Использование прибора в автомобиле

Крепление на лобовое стекло на присоске и автомобильное зарядное устройство поставляются в комплекте с прибором.

Крепление на лобовое стекло

ВНИМАНИЕ: Тщательно выбирайте место установки крепления. Никогда не устанавливайте крепление таким образом, чтобы оно закрывало поле зрения водителя. Если лобовое стекло автомобиля содержит встроенную обогревательную сетку или защиту от ультрафиолета, то возможно ухудшение приема сигнала.

Сборка крепления на лобовое стекло

Для начала снимите защитную пленку с присоски крепления. После этого выберите подходящее место на лобовом или боковом стекле, убедитесь, что поверхность чистая, не содержит воды, пыли или грязи, после чего зафиксируйте крепление на стекле с помощью присоски. При нормальных условиях эксплуатации, крепление на присоске хорошо закрепляет прибор на лобовом стекле. Однако, если вы оставляете крепление в автомобиле на ночь, сила закрепления может ослабнуть (из-за конденсации влаги в связи с понижением температуры). По этой причине, чтобы не допустить повреждения прибора или крепления, рекомендуется на ночь снимать прибор с лобового стекла вместе с креплением.

74 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Внешний вид прибора

Model: F150

Portable navigation device

Designed in Europe, made in PRC

GPS

1. Кнопка включения/выключения навигатора.

2. Аудиовыход mini-jack 3.5 мм (стерео) для подключения наушников.

3. Слот для карт памяти MicroSD.

4. Порт mini-USB.

5. Динамик.

6. Кнопка перезагрузки Reset.

7. Индикатор состояния заряда аккумулятора.

8. Дисплей.

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА - navitel F150 | 75

Возможные проблемы, описание их решения

Прибор не включается

• Проверьте заряд аккумулятора, в случае разрядки присоедините адаптер питания и подождите не менее 5-ти минут;

• Нажмите и удерживайте кнопку включения устр ойст ва не менее 8 сек;

• В случае если аккумулятор заряжен, всё равно подключите адаптер питания и повторите процедуру повторно;

• Если устройство не включается даже после подзарядки, обратитесь в службу поддержки или авторизованный сервисный центр.

Прибор отключается сразу после включения

• Возможно, у устройства чрезвычайно низкий заряд аккумулятора. В этом случае система автоматически предотвращает полную разрядку во избежание потери информации и хранящихся данных. Перед тем, как осуществить повторную попытку включения устройства, заряжайте его не менее 5-ти минут и не отсоединяйте адаптер питания от розетки во время работы.

Быстрый разряд батареи

• Аккумулятор разряжается быстрее во время работы при низкой температуре.

Аккумулятор не заряжается

• Убедитесь в том, что адаптер питания подключён к работающей розетке;

• Убедитесь в том, что вы используете стандартный адаптер питания, а не адаптер от другого устройства;

• Аккумулятор может не заряжаться во время работы при высокой температуре.

Звук не воспроизводится

• Удостоверьтесь, что воспроизведение звука включено в основных настройках программы;

• Удостоверьтесь в том, что громкость выведена на достаточный уровень.

Прибор не распознает карту MicroSD

• Убедитесь в том, что карта вставлена в предназначенный для неё разъём до упора;

• Убедитесь в том, что карта вставлена правильной стороной;

• Возможно, карта повреждена. Попробуйте проверить

работоспособность карты на другом устройстве;

• Попробуйте извлечь и повторно вставить microSD карту, попробуйте перезагрузить устройство;

• Обратитесь к руководству по установке данной карты.

Проблема с копированием файлов

• Проверьте, правильно ли было произведено соединение стационарного компьютера / ноутбука к прибору;

• Возможно, память устройства переполнена и требуется удалить неиспользуемые файлы;

76 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Уход за прибором

Правильный уход за прибором обеспечит его долгую и эффективную работу

• Не храните и не используйте прибор в условиях повышенной влажности и высоких температур;

• Избегайте длительного воздействия на прибор прямых солнечных или ультрафиолетовых лучей;

• Не кладите и не роняйте на прибор никаких предметов;

• Не роняйте прибор и не подвергайте его ударам;

• Не подвергайте прибор резким температурным перепадам,

так как это может повлечь конденсацию влаги внутри прибора и его повреждение. Если подобное произошло, не включайте прибор, пока он не высохнет;

• Поверхность дисплея может легко поцарапаться. Избегайте касания дисплея острыми предметами. Для предохранения дисплея от царапин можно использовать специальную защитную пленку;

• Никогда не очищайте прибор или дисплей при включенном питании. Для очистки внешних поверхностей используйте мягкую влажную ткань (желательно не содержащую хлопка);

• Не используйте для очистки экрана бумажные салфетки или полотенца;

• Никогда не пытайтесь самостоятельно разбирать или

чинить прибор, а также модифицировать его какимлибо образом. Любое подобное вмешательство может повредить вашему здоровью, нарушить корректную работу прибора или нанести ему ущерб. Также это повлечет за собой снятие гарантии;

Безопасное управление автомобилем

• Для безопасного использования функций устройства, пожалуйста, не забывайте выполнять требования Правил дорожного движения Российской Федерации. Кроме того, старайтесь соблюдать очевидные правила обращения с вашим автомобилем, как источником повышенной опасности;

• Эти правила, в первую очередь, определяются риском наступления вреда для жизни или здоровья третьих лиц, причинения вреда их имуществу, домашним животным или окружающей среде;

• Всегда ставьте автомобиль на стояночный тормоз, который должен находиться в исправном состоянии и исключать возможность движения автомобиля;

• Всегда паркуйте автомобиль на открытой, хорошо проветриваемой площадке;

• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля;

• Не осуществляйте какие-либо операции управления устройством, которые могут отвлечь вас от управления автомобилем.

ЭКСПЛУАТАЦИЯ УСТРОЙСТВА - navitel F150 | 77

78 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - ЭКСПЛУАТАЦИЯ УСТРОЙСТВА

Технические характеристики

Функц. спецификация

Процессор MSB2521 Cortex-A7, 800 МГц

Оперативная память 128 МБ, DDR3

Внешний слот microSDHC до 32 Гб

Внутренняя память 4 Гб NAND FLASH

ОС WINCE 6.0

Версия программы ARMV4I

Основные параметры

Дисплей 5” TFT, 480×272 мм

Микрофон 8 Ом/1.5 В

Параметры GPS

GPS MSR2112 32PIN-QFN

Частота 1.575 ГГц

Качество канала 66 к аналов (поиск

C/A код 1.023 МГц

Чувствительность -165дБм

местоположения) / 22 канала (трекинг)

Примечание. Технические характеристики и внешний вид устройства могут быть изменены производителем без предварительного уведомления.

Точность определения координат

Скорость 0.1 м/с

Частота обновления 1 Гц

Время обновления 0.1с

Горячий старт 2 с (Автономный)

Теплый старт 32 с (Автономный)

Холодный старт 35 с (Автономный)

Макс. высота 18,000 м

Макс. скорость 515 м/с

Антенна Встроенная керамическая

Протокол связи NMEA 0183 v3.0

Скорость передачи данных

Порт COM1

10м, 2D RMS; 5м 2D RMS, WAAS включен

антенна; 18.4мм*18.4мм*2мм

115200 бит/с

КРАТКОЕ РУКОВОДСТВО - navitel F150 | 79

Введение

Основные задачи, выполняемые программой: определение и отображение текущего местоположения на карте, автоматическое и ручное определение точек маршрута, построение маршрута, поиск объектов, расчет и отображение путевой информации и многое другое.

Интерфейс программы

80 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - КРАТКОЕ РУКОВОДСТВО

1 Точка на карте Такой значок появляется при нажатии на любую область на карте. Внизу окна

2 POI Пример того, как объекты инфраструктуры (POI) отображаются на карте. Разным

3 SPEEDCAM Пример отображения на карте SPEEDCAM’ов. SPEEDCAM’ы представляют собой

4 Кнопки на карте Эти кнопки предназначены для контроля вида карты (2D/3D), масштаба и звука.

5 Главное меню При нажатии на кнопку открывается главное меню программы.

6 Курсор Кнопка “Курсор” появляется только при выборе точки на карте. При нажатии

7 Кнопка

“Сохранить”

8 Знак

предстоящего маневра

карты появляются кнопки “Курсор” и “Сохранить”.

категориям POI присвоены разные значки. Также в программе есть множество уникальных значков для различных брендов, шопинг центров, гипермаркетов, АЗС и т.д.

информацию на карте о камерах контроля скорости, радарах, засадах, опасных перекрестках, лежачих полицейских и пешеходных переходов.

на кнопку открывается окно “Мой маршрут”, в котором вы можете выполнять с выбранной точкой различные операции.

Эта кнопка появляется только при выборе точки на карте. Кнопка “Сохранить” предназначена для сохранения выбранной точки в качестве путевой точки.

Показывает два следующих по ходу маршрута поворота, разворота, а также расстояние до каждого из них. Нажатие по знаку открывает контекстное меню, в котором можно остановить ведение по маршруту и управлять другими маршрутными опциями.

КРАТКОЕ РУКОВОДСТВО - navitel F150 | 81

9 Прогресс-бар

движения по маршруту

10 Улица после

маневра

11 Маршрут Активный маршрут.

12 Скорость Скорость вашего движения.

13 Панель датчиков По умолчанию отображает следующие индикаторы: общее предполагаемое

14 Текущая улица Название улицы, по которой в данный момент времени происходит движение.

15 GPS-курсор Указывает настоящее местоположение устройства, когда GPS приемник

Отображает пройденный путь маршрута.

Эта информационная панель отображает название улицы, следующей за предстоящим маневром. Если выполнены определенные условия, то вместо отображения улицы, информационная панель будет отображать полосы движения с допустимыми маневрами.

время в пути, общая длина маршрута, время прибытия в конечную точку маршрута. Набор индикаторов может быть изменен пользователем.

Информационная панель активна только при установленном соединении со спутниками. Если на карте в данном месте нет ни улицы, ни дороги, то отображается направление (Север, Юг, Запад, Восток).

включен.

82 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - КРАТКОЕ РУКОВОДСТВО

Маршрут до точки, выбранной на карте

Программа предусматривает построение маршрута до точки, которую можно найти и отметить на карте, и определить ее как конечную точку маршрута. При этом начальной точкой маршрута будет текущее местоположение устройства, определяемое системой GPS. Для построения маршрута нажмите на соответствующую область карты, чтобы отметить на ней точку и выберите «Курсор» [1]. Далее нажмите «Поехали!» [2]. Программа автоматически построит маршрут [3].

Рис. 1 Рис. 2 Рис. 3

Поиск адреса и построение маршрута

Для того чтобы построить маршрут до точки, которую можно найти по адресу, выберите «Меню» [1] > «Найти» [2] > «По адресу». Далее нажмите «Выбрать страну» [3] и начните вводить название страны [4]. Чтобы спрятать клавиатуру, нажмите

на иконку в правой верхней части экрана. Выберите страну [5]. Поля «Выбрать город», «Выбрать улицу» и «Выбрать здание» становятся активными после заполнения предыдущего поля [6]. После внесения соответствующей информации, объект будет показан на карте. Нажмите «Поехали!» [7]. Программа автоматически построит маршрут из текущего местоположения [8] до указанного адреса, и вы можете начать следование по нему [9].

КРАТКОЕ РУКОВОДСТВО - navitel F150 | 83

Рис. 1 Рис. 2 Рис. 3

Рис. 4 Рис. 5 Рис. 6

Рис. 7 Рис. 8 Рис. 9

84 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - КРАТКОЕ РУКОВОДСТВО

Ручной выбор всех точек маршрута

Для построения маршрута, начальная и конечная точка которого определяются вручную, отметьте на карте точку, откуда вы хотите начать движение и нажмите «Курсор» [1] для перехода к экрану «Мой маршрут». Далее нажмите на информационную панель внизу экрана [2]. В открывшемся экране «Свойства» выберите «Начало маршрута» [3]. GPSприемник должен быть отключен. Точка будет отмечена на карте как начальная точка маршрута. Далее выберите на карте конечную точку маршрута. Для этого нажмите на соответствующую область карты, нажмите на кнопку «Курсор» [4] и затем «Поехали!» в экране «Мой маршрут» [5]. Программа автоматически построит маршрут [6].

Рис. 1 Рис. 2 Рис. 3

Рис. 4 Рис. 5

Рис. 6

Конфигурация программы

Для обновления карт и приложений, а также для того, чтобы приобретать новые карты, вы можете использовать программу, разработанную нами специально для этих целей. Скачать программу вы можете на нашем сайте из раздела “Скачать”. Инструкция ниже поможет вам разобраться в функциональности программы.

Прежде всего необхоимо произвести установку и настройку программы:

1. Скачайте программу Navitel Navigator Updater на нашем сайте из раздела “Скачать” и установите ее на ПК, выполнив все пункты мастера установки Windows.

2. Подключите навигатор к ПК с помощью кабеля USB.

3. Запустите Navitel Navigator Update Center. Программа начнет поиск подключенных устройств. Если автонавигатор правильно подключен к ПК, программа обнаружит устройство [1].

4. Выберите устройство и нажмите кнопку “Далее”. Программа начнет поиск установленного приложения Навител Навигатор и доступных обновлений для него [2].

В блоке “Описание” вы можете найти информацию об актуальности текущей версии программы. Для продолжения нажмите кнопку “Далее”.

Внимание: Если приложение Navitel Navigator Update Center не обнаружило исполняемый файл “Навител Навигатор” на вашем устройстве, вы можете указать путь к нему вручную, используя

ЦЕНТР ОБНОВЛЕНИЙ - navitel F150 | 85

Рис. 1

Рис. 2

86 | РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ - ЦЕНТР ОБНОВЛЕНИЙ

кнопку “Выбрать” рядом с полем адреса файла.

5. Если для программы доступно обновление, вам будет предложено его установить [3]. Нажмите “Обновить” чтобы установить обновление или выберите строчку “Не обновлять программу” в текстовом блоке слева и нажмите кнопку “Далее”, чтобы пропустить обновление программы и перейти в секцию обновления и покупки карт.

Обновление карт

После выполнения предыдущих шагов, вы можете выбрать: обновить существующие карты или купить новые. Для обновления уже установленных карт:

1. Во вкладке “Обновление карт”, отметьте галочкой карты, которые вы хотите обновить [4].

2. Нажмите “Обновить”. Запустится процесс обновления карт. При обновлении или установки карт вы может создать резервную копию файловой системы приложения. Для этого отметьте галочкой пункт “Создать резервную копию” [4]. Восстановление данных можно осуществить,

выбрав “Восстановить резервную копию”.

3. После обновления карт вы можете нажать “Другие обновления”, чтобы продолжить работу с программой, или “Выйти”, чтобы закрыть программу.

Рис. 3

Рис. 4

Покупка карт

Для покупки карт:

1. Из вкладки “Обновление карт” переключитесь во вкладку “Купить” [5].

2. Во вкладке “Купить” выберите карту, которую вы желаете приобрести.

3. Выберите тип карты: неограниченная, на 1 год, на 1 месяц.

4. Нажмите “Купить”. Вы будете перенаправлены на страницу оплаты.

5. Осуществите оплату. После получения платежа на ваш электронный адрес будет отправлен чек.

6. После завершения покупки вам будет предложено скачать приобретенную карту. Вы можете скачать ее сразу или сделать это позже. Вы также можете скачать карту из вашего личного кабинета на нашем официальном сайте.

ЦЕНТР ОБНОВЛЕНИЙ - navitel F150 | 87

Рис. 5

88 | Užívateľská prírUčka

Obsah

Využitie zariadenia

Obsah balenia 89 Bezpečnostné informácie 90 Používanie zariadenia vo vozidle 91 Vonkajší vzhľad 92 Chyby a riešenia problémov 93 Údržba zariadenia 94 Bezpečná jazda 94 Vlastnosti 95

Rýchly sprievodca

Úvod 96 Rozhranie programu 96 Trasa k zvolenému bodu na mape 99 Navádzanie na presnú adresu 99 Manuálne nastavenie všetkých bodov trasy 101

Update Center

Nastavenie programu 102

Aktualizácia máp 103 Nákup máp 104

vyUžitie zariadenia - NAVITEL F150 | 89

Obsah balenia

Osobné navigačné zariadenie (PND) NAVITEL F150 1 ks. Držiak do auta 1 ks. Pero 1 ks. Adaptér do vozidla 12V 1 ks. Mini-USB kábel 1 ks. Táto užívateľská príručka 1 ks. Záručný list 1 ks.

Viac informácií o a zariadení a programe nájdete na tejto webovej stránke: http://navitel.cz/support Úplný užívatel’ský manuál je dostupny na: http://navitel.cz/downloads/documentation

90 | Užívateľská prírUčka - vyUžitie zariadenia

Bezpečnostné informácie

1. Prispôsobte si všetky nastavenia pred začiatkom jazdy. Je vysoko nebezpečné obsluhovať zariadenie a kongurovať jeho nastavenia pri šoférovaní. Pokiaľ potrebujte upraviť nastavenia navádzania alebo parametrov zariadenia, mali by ste svoje auto zaparkovať na bezpečnom mieste sohľadom na dopravné predpisy.

2. Zoznámte sa s plánovanou trasou pred jazdou. Pokiaľ ste prepočuli hlasový povel a potrebujete sa pozrieť na obrazovku pre jeho zistenie, uistite sa najskôr, či je to s ohľadom na dopravnú situáciu bezpečné.

3. Je možné, že navigačné dáta a hlasové pokyny nebudú vsúlade sreálnym stavom vozovky alebo dopravnými obmedzeniami. Vždy venujte pozornosť stavu vozovky, dopravnému značeniu a priechodom pre chodcov.

4. Nepoužívajte navigáciu ako nástroj presného merania rýchlosti a vzdialenosti.

5. Kvalita príjmu satelitného signálu môže kolísať vzhľadom kpozícii zariadenia vo vozidle. Kvalita signálu môže byť slabšia vo vnútri tunelu, blízko viacpodlažných budov alebo v husto zastavanej oblasti. Určité poveternostné podmienky, ako hustá hmla, môžu negatívne pôsobiť na kvalitu príjmu signálu.

6. Môže sa stať, že nebude možné prijímať GPS signály blízko

elektromagnetických zdrojov alebo vo vnútri budov.

7. Ak ste zariadenie dlhšiu dobu nepoužívali, bude určenie

pozície trvať dlhšiu dobu aj napriek tomu, že prijímač GPS má dobrý príjem signálu.

8. Venujte zvláštnu pozornosť, kam umiestňujete zariadenie. Neinštalujte ho tam, kde by mohlo prekážať vo funkčnosti airbagov alebo vadiť vo výhľade na vozovku.

9. Pri umiestňovaní držiaka na predné sklo vášho vozidla dbajte na čistotu povrchu. Plocha by mala byť očistená od prachu, nečistôt a ďalších nečistôt, pod samotnou prísavkou by taktiež nemali byť žiadne bubliny, ktoré môžu nepriaznivo ovplyvňovať priliehavosť držiaka. Za akékoľvek škody na zariadení a ďalších objektoch vo vnútri vozidla spôsobené odlepením držiaka je celkovo zodpovedný užívateľ a nemôžu byť kryté zárukou.

10. Nevystavujte zariadenie dlhodobému pôsobeniu slnečného žiarenia a vysokým teplotám. Prehriatie batérie môže spôsobiť explóziu.

11. Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt, ktoré môžu spôsobiť kondenzáciu vody v zariadení a spôsobiť jeho poškodenie. Pokiaľ bolo zariadenie vystavené vlhkosti, nezapínajte ho, kým celkom nevyschne.

12. Akýkoľvek zásah, úprava a otváranie zariadenia sú zakázané, pretože môžu spôsobiť nesprávne fungovanie zariadenia a

vyUžitie zariadenia - NAVITEL F150 | 91

vextrémnych prípadoch spôsobiť jeho poškodenie. Akékoľvek

opravy zariadenia môžu byť uskutočňované len autorizovanou osobou.

13. Zariadenie je napojené zovstavanej Li-Pol batérie, ktorá môže explodovať alebo uvoľňovať toxické látky pri nesprávnom spôsobe používania. Nevystavujte zariadenie nárazom, ani ho nepoužívajte vblízkosti výbušných látok a plynov.

14. Počas nabíjania zaistite normálne podmienky ventilácie pre napájací adaptér, pretože počas tohto procesu dochádza k jeho zahrievaniu. Nezakrývajte adaptér papierom alebo ďalšími objektmi, ktoré môžu zhoršiť ventiláciu.

15. Nepoužívajte veľmi veľkú silu pri čistení displeja a ďalších častí zariadenia. Nepoužívajte papierové obrúsky alebo ďalšie tvrdé materiály, ktoré môžu poškriabať zariadenie. Používajte iba mäkkú handričku.

Používanie zariadenia vo vozidle

Držiak na prednom skle a nabíjačka batérie sú dodávané ako súčasť balenia.

Držiak na čelné sklo

UPOZORNENIE! Opatrne zvoľte, kam držiak umiestníte. Neumiestňujte držiak na čelné sklo tak, že by mohol obmedzovať výhľad vodiča. Pokiaľ má čelné sklo vozidla zabudované vyhrievanie alebo UV ochranu, môže byť kvalita príjmu signálu nižšia ako obyčajne.

Nastavenie držiaka na čelné sklo

Najskôr odstráňte ochrannú fóliu zprísavného držiaka. Potom zvoľte vhodné miesto pre uchytenie držiaka. Uistite sa, že priestor je očistený od prachu, nečistôt a vlhkosti, a potom upevnite prísavný držiak na čelné sklo. Za bežných podmienok prísavný držiak drží zariadenie bezpečne. Ak ho však necháte pripevnený cez noc, pevnosť uchytenia sa môže znížiť vdôsledku kondenzácie vlhkosti spôsobenej poklesom teploty. Z tohto dôvodu, aby sme predišli poškodeniu zariadenia a držiaka, odporúčame odstrániť zariadenie a držiak z čelného skla.

92 | Užívateľská prírUčka - vyUžitie zariadenia

Vonkajší vzhľad

Model: F150

Portable navigation device

Designed in Europe, made in PRC

GPS

1. Tlačidlo On/O.

2. 3.5 mm Mini Jack Stereo audio konektor pre slúchadlá.

3. MicroSD slot.

4. Mini-USB port.

5. Reproduktor.

6. Tlačidlo pre resetovanie.

7. Indikátor stavu batérie.

8. Displej.

vyUžitie zariadenia - NAVITEL F150 | 93

Chyby a riešenia problémov

Zariadenie nepracuje

• Skontrolujte, či je zariadenie nabité alebo nie. V prípade, že zariadenie nie je nabité, pripojte ho knapájaniu a počkajte aspoň 5 minút;

• Stlačte a držte tlačidlo napájanie aspoň 8 sekúnd;

• Aj napriek tomu, že je zariadenie nabité, pripojte ho

knapájaniu a skúste ho spustiť znovu;

• Ak zariadenie nepracuje ani po opätovnom nabití, kontaktujte našu podporu alebo akékoľvek certikované servisné pracovisko.

Zariadenie sa po štarte ihneď vypne

• Je možné, že stav nabitia batérie zariadenia je kriticky nízky. V takomto prípade ho systém automaticky vypne, aby tak predišiel kompletnému vybitiu batérie, ktoré môže spôsobiť stratu dát. Predtým, ako sa zariadenie pokúsite znovu zapnúť, nabite ho aspoň 5 minút a nechajte adaptér pripojený behom následnej prevádzky zariadenia.

Rýchle vybitie batérie

• Batéria sa oveľa rýchlejšie vybíja vchladnom prostredí.

Batéria sa nenabíja

• Skontrolujte, či je adaptér pripojený do zásuvky;

• Uistite sa, že používate originálny adaptér a nie adaptér

ziného zariadenia;

• Vo veľmi teplom prostredí je možné, že sa batériu nepodarí nabiť.

Zvuk nefunguje

• Uistite sa, že máte zapnutý zvuk vnastavení programu;

• Uistite sa, že hlasitosť nie je príliš nízka.

Zariadenie nerozpoznalo microSD kartu

• Uistite sa, či je karta úplne vložená do odpovedajúceho slotu a zapadla na svoje miesto;

• Skontrolujte, či nie je karta vložená nesprávne;

• Skontrolujte, či nie je karta poškodená. Skúste ju použiť v inom

zariadení;

• Vyberte a vložte kartu späť. Reštartujte zariadenie;

• Riaďte sa manuálom kvašej karte.

Zložky nie je možné kopírovať

• Skontrolujte, že pripojenie medzi vaším PC/laptop a zariadením je v poriadku;

• Využitie pamäte zariadenia môže byť nadmerné a môže vyžadovať odstránenie nepotrebných súborov;

94 | Užívateľská prírUčka - vyUžitie zariadenia

Údržba zariadenia

Riadna údržba zariadenia zaistí jeho dlhé a spoľahlivé fungovanie

• Nevystavujte zariadenie vysokej vlhkosti a teplotám;

• Chráňte zariadenie pred slnečným a UV žiarením;

• Nepokladajte nič na zariadenie;

• Nevystavujte zariadenie nárazom;

• Nevystavujte zariadenie vlhkosti a náhlym zmenám teplôt,

ktoré môžu viesť ku kondenzácii vody vo vnútri zariadenia a spôsobiť jeho poškodenie. Ak bolo zariadenie vystavené vlhkosti, nezapínajte ho, pokiaľ nebude úplne vysušené.

• Displej zariadenia je veľmi náchylný k poškriabaniu. Nedotýkajte sa displeja ostrými predmetmi. Ako ochranu proti poškriabaniu, môžete použiť ochrannú fóliu;

• Nikdy displej nečistite, ak je zariadenie zapnuté. Na čistenie používajte iba mäkkú handričku;

• Na čistenie displeja nepoužívajte papierové obrúsky alebo utierky;

• Nepokúšajte sa sami rozoberať alebo opravovať zariadenie, mohlo by to viesť k úrazu a rovnako tak aj k nesprávnemu fungovaniu zariadenia. Zároveň to bude mať za následok ukončenie záruky.

Bezpečná jazda

• Ak sa používa vo vozidle, bezpečná jazda je výhradnou zodpovednosťou vodiča. Je nebezpečné používať ovládacie prvky aplikácie pri jazde;

• Tieto pravidlá boli v prvom rade vytvorené tak, aby sa zabránilo spôsobeniu škôd na živote alebo zdraví tretích osôb, poškodeniu ich majetku a domácich zvierat, a tiež poškodzovaniu životného prostredia;

• Kedykoľvek zastavíte vozidlo, vždy použite ručnú brzdu. Udržujte ručnú brzdu funkčnú tak, aby zamedzila akémukoľvek možnému pohybu vozidla;

• Vždy parkujte vaše vozidlo na otvorenom a dobre vetranom priestore;

• Udržujte hlasitosť vo vozidle relatívne nízku tak, aby ste počuli všetko, čo sa deje mimo vozidla;

• Nemanipulujte so zariadením, ak by vás to mohlo rušiť pri šoférovaní.

Vlastnosti

Systémové špecikácie

Procesor Mstar MSB2531 800 MHz, Cortex-A7

Operačná pamäť 128 MB, DDR3

Externý slot microSDHC až 32 GB

Interné úložisko 4 GB NAND FLASH

Operačný systém WINCE 6.0

Verzia softvéru ARMV4I

Základné parametre

Displej 5” TFT, 480×272

Reproduktor 8 ohm / 1.5 W

Parametre GPS

GPS MSR2112 32PIN-QFN

Frekvencia 1.575 GHz

Počet kanálov 66 kanálov (vyhľadávanie pozície)/

C/A CODE Frekvencia čipu 1,023 MHz

Citlivosť -165 dBm

22 kanálov (záznam stopy)

vyUžitie zariadenia - NAVITEL F150 | 95

Presnosť polohy 10 m, 2D RMS; 5 m 2D RMS, WAAS

Rýchlosť 0.1 m/s

Frekvencia aktualizácie 1 Hz

Čas obnovy 0.1 s

Hot štart 2 s (autonómny)

Warm štart 32 s (autonómny)

Cold štart 35 s (autonómny)

Max. nadm. výška 18,000 m

Max. rýchlosť 515 m/s

Anténa Interná keramická anténa: 18,4 mm

NMEA NMEA 0183 štandard v3.01 a spätne

Prenosová rýchlosť 115200 bps

Port COM1

aktívny

× 18,4 mm × 2 mm

Poznámka. Charakteristiky zariadenia a jeho vonkajší vzhľad môžu byť modikované výrobcom bez predchádzajúceho upozornenia.

96 | Užívateľská prírUčka - rýchly sprievodca

Úvod

K základným vlastnostiam aplikácie Navitel Navigator patrí: určenie a zobrazenie aktuálnej pozície na mape, automatické i ručné zadávanie bodov trasy, plánovanie trasy, rôzne možnosti vyhľadávania objektov, výpočet a zobrazenie informácií o ceste a mnoho ďalších.

Rozhranie programu

rýchly sprievodca - NAVITEL F150 | 97

1 Bod na mape Krátkym kliknutím na mapu označíte bod, s ktorým sa dá ďalej pracovať pomocou

2 Bod záujmu (POI) Toto je príklad ako sú zobrazované body záujmu (POI) vprograme. Rôzne kategórie

3 Upozornenie na

trase (SPEEDCAM)

4 Funkčné tlačidlá Tieto tlačidlá ovládajú zobrazenie mapy (2D / 3D), zoomovanie a nastavenie hlasitosti.

5 Hlavné menu Kliknutím na toto tlačidlo otvoríte hlavné menu programu.

6 Kurzor Toto tlačidlo je dostupné iba pokiaľ je na mape zvolený nejaký bod. Kliknutím na

7 Uložiť WP Toto tlačidlo je dostupné iba pokiaľ na mape zvolíte nejaký bod. Kliknutím na toto

8 Nasledujúci

manéver

9 Panel trasy Tento panel určuje uplynulú a zostávajúcu časť trasy.

tlačidiel “Kurzor” a “Uložiť WP” bod.

POI majú rôzne ikony, rovnako tak každá kategória obsahuje mnoho typov ikon ako napríklad nákupné centra, značkové obchody, čerpacie stanice atď.

Jedná sa o príklad ako sú zobrazované na mape ikony funkcie Upozornenie na trase (SPEEDCAM). Upozornenie zahŕňa údaje o meranej r ýchlosti, radaroch, nebezpečných križovatkách, spomaľovacích prahoch a ďalších typoch potenciálnych prekážok na ceste.

toto tlačidlo otvoríte obrazovku “Moja trasa”, kde môžete so zvoleným bodom ďalej pracovať.

tlačidlo bod uložíte ako cieľový bod.

Označenie vzdialenosti k dvom nasledujúcim manévrom. Kliknutím na znázornenie manévru otvoríte dialógové okno smnožstvom nastavení.

98 | Užívateľská prírUčka - rýchly sprievodca

10 Ulica nasledujúca

po manévri

11 Trasa Aktívna trasa. Ak je zapnutá funkcia Dopravné Info, trasa je rôzne sfarbená, čo

12 Rýchlosť Vaša aktuálna rýchlosť.

13 Informačný panel V základnom nastavení zobrazuje súbor ukazovateľov, ktoré poskytujú informácie o

14 Aktuálna ulica Názov aktuálnej ulice (aktívne iba ak je naviazané spojenie so satelitmi). Pokiaľ

15 GPS kurzor Ukazuje aktuálnu pozíciu zariadenia, keď je GPS prijímač zapnutý.

Názov ulice nasledujúcej po manévri. Berte prosím na vedomie, že ak sú splnené určité podmienky, budú namiesto panelu ulice nasledujúcej po manévri zobrazené nasledujúce jazdné pruhy.

zodpovedá rôznym úrovniam hustoty premávky. Inak je trasa vždy modrá.

zostávajúcom čase do cieľa, vzdialenosti do cieľa a čase príchodu. Výber ukazovateľov je možné meniť.

mapa neobsahuje informácie o názve danej ulice, je namiesto toho zobrazený smer pohybu (Sever, Juh, Západ a Východ).

rýchly sprievodca - NAVITEL F150 | 99

Trasa k zvolenému bodu na mape

Trasu môžete nastaviť do bodu, ktorý si nájdete a označíte na mape, a potom ho nastavíte ako cieľový bod s tým, že ako počiatočný bod trasy sa berie aktuálna pozícia zariadenia podľa GPS. Pre vytvorenie trasy kliknite v mape pre označenie bodu, vyberte “Kurzor” [1], a potom “Poďme!” [2]. Trasa sa vykreslí na mape [3].

Obr. 1 Obr. 2 Obr. 3

Navádzanie na presnú adresu

Pre vytvorenie trasy k bodu, ktorého adresu poznáte, zvoľte “Menu” v ľavom dolnom rohu obrazovky [1] > “Nájsť ” [2] > “Podľa adresy”, a potom stlačte “Vyberte krajinu” [3] a vložte jej názov [4]. Pre skrytie klávesnice stlačte ikonu v pravej hornej časti obrazovky. Vyberte požadovanú krajinu [5]. Možnosti “Vyberte mesto”, “Vyberte ulicu” a “Vyberte číslo budovy” sa aktivujú iba v prípade, ak boli vyplnené predchádzajúce polia [6]. Po vyplnení všetkých informácií sa objekt zobrazí na mape [7]. Stlačte “Poďme!”. Program automaticky vykreslí trasu z aktuálnej pozície na určenú adresu [8]. Teraz môžete nasledovať po trase [9].

100 | Užívateľská prírUčka - rýchly sprievodca

Obr. 1 Obr. 2 Obr. 3

Obr. 4 Obr. 5 Obr. 6

Obr. 7 Obr. 8 Obr. 9

Navitel F150 Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
