Récepteur GPS BC-307
Code : 989795
Cette notice fait partie du produit. Elle contient des informations importantes
concernant son utilisation. Tenez-en compte, même si vous transmettez le
produit à un tiers.
Conservez cette notice pour tout report ultérieur !
NOTICE
Conrad sur INTERNET
www.conrad.fr
Version 06/05
1. Introduction
Le récepteur GPS BC-307 est un accessoire idéal pour tous les
possesseurs de PDA et ordinateurs portables. Il offre un système de
navigation routière mobile. Votre PDA ou votre portable a juste besoin
de disposer d'une borne CompactFlash I, d'avoir suffisamment
d'espace libre pour installer le logiciel et vous pouvez commencer à
naviguer ! Grâce à lui, quelque soit l'endroit, vous serez toujours à
l'heure ! Le temps des retards dus aux panneaux de signalisation
inexistants est révolu. Que ce soit dans l'eau, dans la rue, à l'extérieur
ou dans votre voiture, pour votre travail ou vos loisirs, le récepteur BC307 peut être utilisé partout grâce à ses multiples utilisations.
1.1. Contenu de l'emballage
Assurez-vous que l'emballage contient tous les composants du
récepteur. S'il venait à manquer une pièce ou si un composant était
endommagé, adressez-vous à votre revendeur sans tarder.
Contenu :
1. Récepteur GPS BC-307 pour carte mémoire Compact Flash
2. Notice d'utilisation
3. CD du pilote et du programme de test
4. Antenne externe AT-25
5. Adaptateur PCMCIA pour Compact Flash

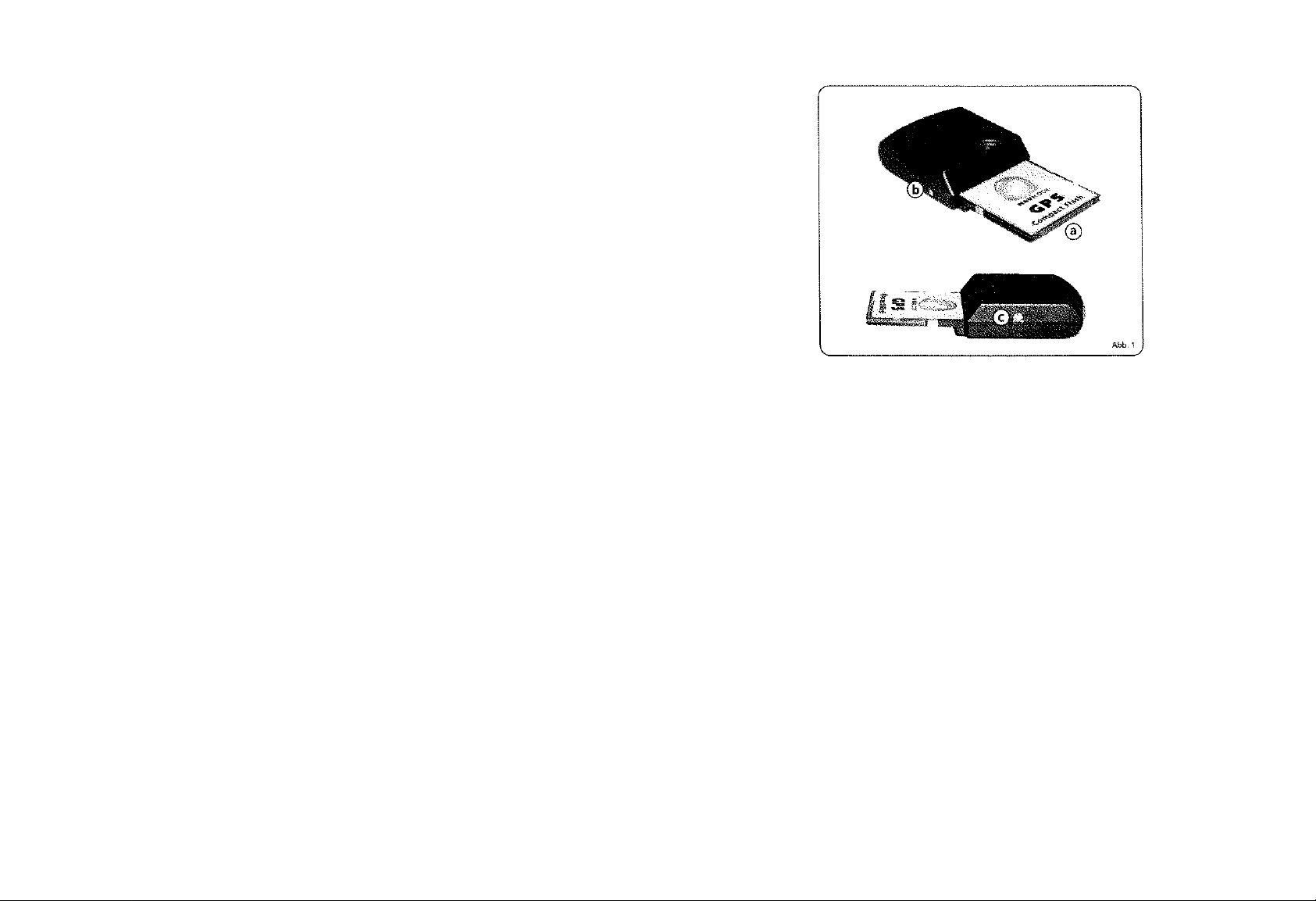

1.2. Connexion du BC-307
a. Raccord Compact Flash
b. Voyant d'état du récepteur
c. Borne pour l'antenne externe
1.2.2. Affichage de l'état du récepteur BC-307
1. Pas de voyant - le récepteur est éteint.
2. Voyant allumé - le récepteur recherche un signal.
3. Voyant clignotant - le récepteur a au moins établi une connexion.
Démarrage à froid 45 s en moyenne (ni almanach
ni éphéméride)
Ré-acquisition 0,1 s en moyenne (durée
de restauration après interruption)
Protocoles
Données de sortie GPS protocole NMEA 0183 supportant :
GGA, GSA,GSV, RMC, VTG, GLL
(VTG et GLL en option)
Taux de transfert GPS 4800, N, 8, 1
Conditions dynamiques
Limite de hauteur 18.000 mètres max.
Limite de vitesse 515 mètres / seconde max.
2 7
Conseil important à
l'utilisateur
Vous ne devez pas manipuler
le récepteur GPS alors que
vous conduisez.
depuis un PC ou un portable. Vous devez pour cela synchroniser
votre PDA avec le PC ou le portable. Pour utiliser le programme sur
votre portable, installez simplement "GPSinfo.exe" sur votre disque
dur.
4. Précautions d'emploi
Vous ne devez pas utiliser le récepteur GPS alors que vous êtes en
train de conduire. Arrêtez-vous pour lancer la recherche ou profitez
des bouchons. Il est également préférable de s'arrêter sur un parking
pour lancer la navigation.
5. Caractéristiques techniques
Caractéristiques électriques
Fréquence L1, 1.575,42 MHz
Code C/A 1.023 MHz
Canaux 12 canaux
Sensibilité 170 dBW
Alimentation 90 mA (typique)
Précision de navigation
Position horizontale 15 m 2D RMS (SA éteint)
Démodulateur WASS actif 10 m 2D RMS (SA éteint) / compatible
Egnos
Durée 1 micro seconde de synchronisation
avec le GPS
Vitesse 0,1 m / sec 95 % (SA éteint)
Date
Date WGS-84
Taux d'acquisition de données
Démarrage très chaud 8 s en moyenne (avec éphéméride et
almanach)
Démarrage à chaud 38 s en moyenne (avec almanach
mais sans éphéméride)
1.3. Mise en service du récepteur BC-307
Pour utiliser le BC-307 sur votre PDA, assurez-vous qu'il dispose d'un
emplacement libre pour carte Compact Flash. Reliez délicatement le
récepteur BC-307 à l'emplacement prévu pour la carte Compact Flash
jusqu'au fond de la butée. Si cela bloque à moitié, l'emplacement n'est
pas le bon. Vous n'avez pas besoin de logiciel sur votre PDA car le
BC-307 est un appareil Plug & Play.
Pour utiliser le BC-307 sur votre portable, reliez-le à l'adaptateur
PCMCIA fourni et branchez-le dans un des connecteurs PCMCIA
disponible de votre portable.
Installation du pilote sous Windows 98 et ME :
1. Une fois le BC-307 relié à votre portable, la fenêtre vous assistant
pour l'installation de périphériques s'ouvre automatiquement.
2. Installez le CD contenant le pilote dans votre lecteur et cliquez sur
"Suivant" ("Recherche automatique d'un meilleur pilote").
3. Le système va rechercher le pilote sur le CD et procéder à
l'installation. (si ce n'est pas le cas, recherchez manuellement
l'emplacement du pilote sur le CD)
4. Une fois l'installation terminée, cliquez sur "Terminer" pour fermer la
fenêtre.
6 3
Installation du pilote sous Windows 2000 :
1. Une fois le BC-307 relié à votre portable, la fenêtre vous assistant
pour l'installation de périphériques s'ouvre automatiquement.
2. Installez le CD contenant le pilote dans votre lecteur et cliquez sur
"Suivant".
3. Choisissez l'option "Recherche automatique d'un pilote compatible
pour mon dispositif" et cliquez sur "Suivant".
4. Sélectionnez "lecteur CD-ROM" puis cliquez sur "Suivant". Le pilote
va s'installer automatiquement.
5. Une fois l'installation terminée, cliquez sur "Terminer" pour fermer la
fenêtre.
Installation du pilote sous Windows XP :
1. Une fois le BC-307 relié à votre portable, la fenêtre vous assistant
pour l'installation de périphériques s'ouvre automatiquement.
2. Installez le CD contenant le pilote dans votre lecteur et sélectionnez
l'option "Installer automatiquement le logiciel" puis cliquez sur
"Suivant".
3. Une fenêtre s'ouvre et vous n'avez plus qu'à cliquer sur "Continuer
l'installation".
4. Une fois l'installation terminée, cliquez sur "Terminer" pour fermer la
fenêtre.
Le récepteur BC-307 est maintenant prêt à être utilisé.
1.4. Réception GPS
Le récepteur GPS est équipé d'une antenne GPS active intégrée.
L'antenne externe livrée avec le récepteur est uniquement utile si vous
ne recevez aucun signal via le récepteur. Cela peut arriver, par
exemple, lorsque le récepteur n'arrive pas à capter le signal à travers
les nuages. L'antenne externe peut également être utilisée lorsque le
récepteur n'arrive pas à passer à travers les vitres de la voiture, vitres
teintées, s'il est n'est pas placé dans son support, etc… Si vous
recevez 1 ou 2 satellites, elle peut également vous permettre d'obtenir
une meilleure connexion.
Si vous souhaitez relier l'antenne externe au BC-307, branchez la
prise de l'antenne sur la borne de l'antenne (c.). Lorsque vous voulez
la retirer, saisissez la prise mais ne tirez jamais sur le câble, sous
peine d'endommager l'antenne.
Positionnez l'antenne sur le toit de votre voiture, le plus au bord
possible, et raccourcissez le câble autant que possible. Attention à ne
pas faire de boucles avec le câble. Attention également à la force du
vent qui pourrait emporter votre antenne. N'utilisez pas l'antenne
externe par temps de pluie car elle n'est pas étanche.
Attention : Faites une grande bouche pour enrouler le câble, et ne le
pliez pas sur le boîtier de l'antenne ou sur la prise. L'antenne externe
n'est pas étanche, c'est pourquoi elle ne doit jamais être exposée à la
pluie, et vous ne devez pas oublier de la retirer lorsque vous nettoyez
votre voiture. Ne tirez jamais sur la prise du câble.
2. Utilisation du BC-307
Pour mettre en service le récepteur BC-307, reliez-le au connecteur
Compact Flash disponible sur votre PDA ou à la borne PCMCIA à
l'aide de l'adaptateur sur votre portable. Mettez-le dans la position la
plus adéquate (en vous servant de l'antenne externe si besoin est).
3. La configuration
Démarrez le logiciel de navigation et réglez le port COM et le transfert
des données (taux de transfert : 4800, bits de données : 8, parité :
aucune, bit d'arrêt : 1, contrôle de flux : aucun). En règle générale, le
port utilisé est le port COM2, mais cela peut varier. Utilisez ensuite le
programme de test depuis le CD du pilote pour déterminer le bon port
COM.
Le programme de test fonctionne sur les systèmes d'exploitation
suivants :
Windows CE, PC Pocket, Windows 98/ME/2000/XP.
Pour utiliser ce programme sur votre PDA, installez "GPSinfo.exe"
4 5
