Manual do aparelho
NAVIGON 3100 | 3110
Marca industrial
Todas as designações de marcas e produtos são marcas industriais ou marcas
registadas das respectivas firmas.
Nota
Reservamo-nos alterações do conteúdo do presente manual.
Índice do conteúdo
1 Instruções e avisos..................................................................................... 3
2 Primeiros passos ........................................................................................ 5
2.1 Familiarizar-se com os componentes do hardware .............................. 5
Componentes da frente......................................................................... 5
Componentes do lado traseiro .............................................................. 6
Componentes do lado direito ................................................................ 6
Componentes do lado superior ............................................................. 7
Componentes do lado inferior ............................................................... 7
2.2 Ligar o aparelho pela primeira vez........................................................ 8
2.3 Utilizar o aparelho num veículo ............................................................. 9
Fixar o suporte do aparelho .................................................................. 9
Conexão do carregador do automóvel................................................ 10
2.4 Princípios do comando........................................................................ 11
Ligar e desligar .................................................................................... 11
Comandar o aparelho com o touchscreen .......................................... 11
Fazer um Reset ................................................................................... 12
2.5 Inserir um cartão de memória ............................................................. 12
3 Eliminação de falhas e cuidados............................................................. 13
3.1 Eliminação de falhas ........................................................................... 13
Problemas com a alimentação de corrente......................................... 13
Problemas com o visor........................................................................ 13
Problemas na ligação com um PC ...................................................... 14
Problemas com o GPS........................................................................ 14
3.2 Manutenção do aparelho de navegação............................................. 15
4 Certificado de conformidade e outras instruções................................. 16
4.1 Certificado de conformidade................................................................ 16
União Europeia.................................................................................... 16
4.2 Medidas de segurança ........................................................................ 17
Carregador .......................................................................................... 17
Carregamento...................................................................................... 17
Acumulador ......................................................................................... 17
i
1 Instruções e avisos
z Par a sua própria segurança, não comande o aparelho durante a viagem.
z
Tenha cuidado ao utilizar o aparelho. Ele só é uma ajuda para a navegação.
As indicações da direcção, distância, localização e topografia eventualmente
não podem ser correctas.
z placas
A rota calculada só serve de ajuda de orientação. Observe sempre as
de sinalização, os limites de velocidade e os bloqueios de estradas.
z pode levar a um
Não exponha o aparelho à luz do sol, ao sair do veículo. Isso
aquecimento excessivo da bateria e a funções incorrectas.
z s
O 'Global Positioning System' (GPS) é operado pelo governo dos Estado
Unidos da América que é exclusivamente responsável pelo seu
funcionamento. Qualquer alteração do sistema-GPS pode
exactidão de todos os aparelhos GPS no mundo inteiro.
z
Geralmente, os sinais dos satélites-GPS não são capazes de penetrar
materiais sólidos (excepto vidro). Por isso, normalmente não é po
determinar a po
subterrâneas.
Para o cálculo da posição, sinais de pelo menos 4 satélites-GPS são
z
necessários. A recepção destes sinais pode ser influenciada por condições
climáticas desfavoráveis ou outros obstáculos (como p.ex. plantas espessas
ou edifícios altos).
sição com GPS em edifícios, tunéis ou garagens
influenciar a
ssível
Outros aparelhos sem fio no veículo podem influ
z
dos satélites ou levar a uma recepção instável.
enciar a recepção dos sinais
3
z Precisa dum suporte para utilizar o aparelho num veículo. Fixe-o num lugar
apropriado, onde não prejudique nem a visão do condutor, nem a função do
airbag.
O campo visual do condutor não
deverá ser limitado.
Não monte o suporte em frente de
coberturas do airbag.
Não coloque o aparelho no
quadro de instrumentos,
sem fixá-lo.
Não fixe o suporte para o aparelho
de navegação na área de
funcionamento dos airbags.
4
2 Primeiros passos
2.1 Familiarizar-se com os componentes do hardware
NOTA: A cor do aparelho de navegação pode diferir da cor mostrada nas figuras do
presente manual.
Componentes da frente
No. Componente Descrição
Touchscreen
n
Indicador de carga
o
Serve para fins de indicação. Toque no visor para
seleccio
dados.
Acende-se em amarelo claro quando o
acumulador for carregado. Acende-se em verd
quando o ac
carregado.
nar comandos do menu ou introduzir
umulador estiver completamente
e
5

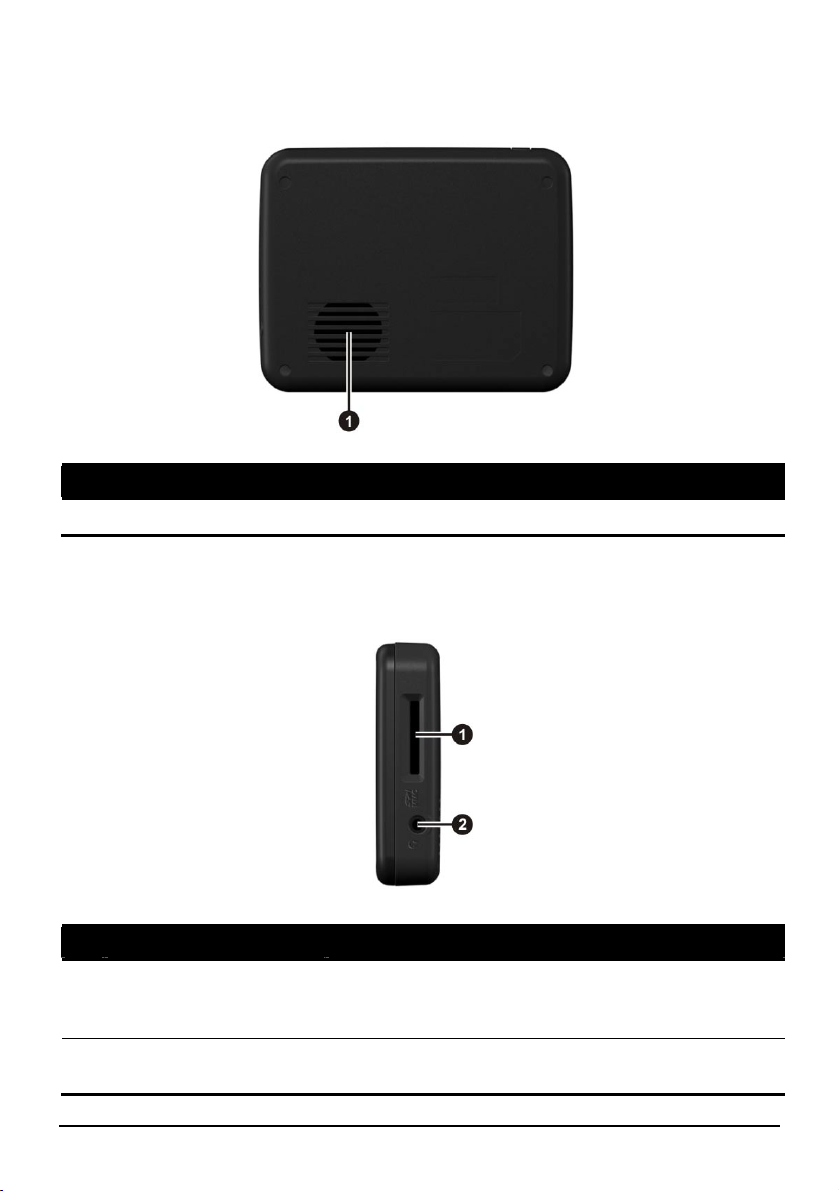

Componentes do lado traseiro
No. Componente Descrição
n
Altifalante
Emissão de som e linguagem.
Componentes do lado direito
No. Componente Descrição
Slot-SD/MMC
n
Conexão do
o
auscultador
Slot para um cartão-SD (Secure Digital) ou -MMC
(MultimediaCard) para o acesso aos dados, como
p.ex. mapas de navegação.
Conexão para o ausculator estereofónico
6
Componentes do lado superior
No. Componente Descrição
Conexão para uma
n
antena externa
Tecla I/O
o
Com esta conexão (atrás da cobertura de
borracha), pode utilizar uma antena-GPS externa
com fixação magnética, que poderá ser fixada no
lado superior do veículo. Em regiões com uma
recepção-GPS ruim, a recepção dos sinais dos
satélites pode ser melhorada desta maneira.
Liga ou desliga o aparelho.
Componentes do lado inferior
No. Componente Descrição
n
Mini-conexão-GPS
Conexão para a fonte de alimentação ou o
cabo-USB.
7

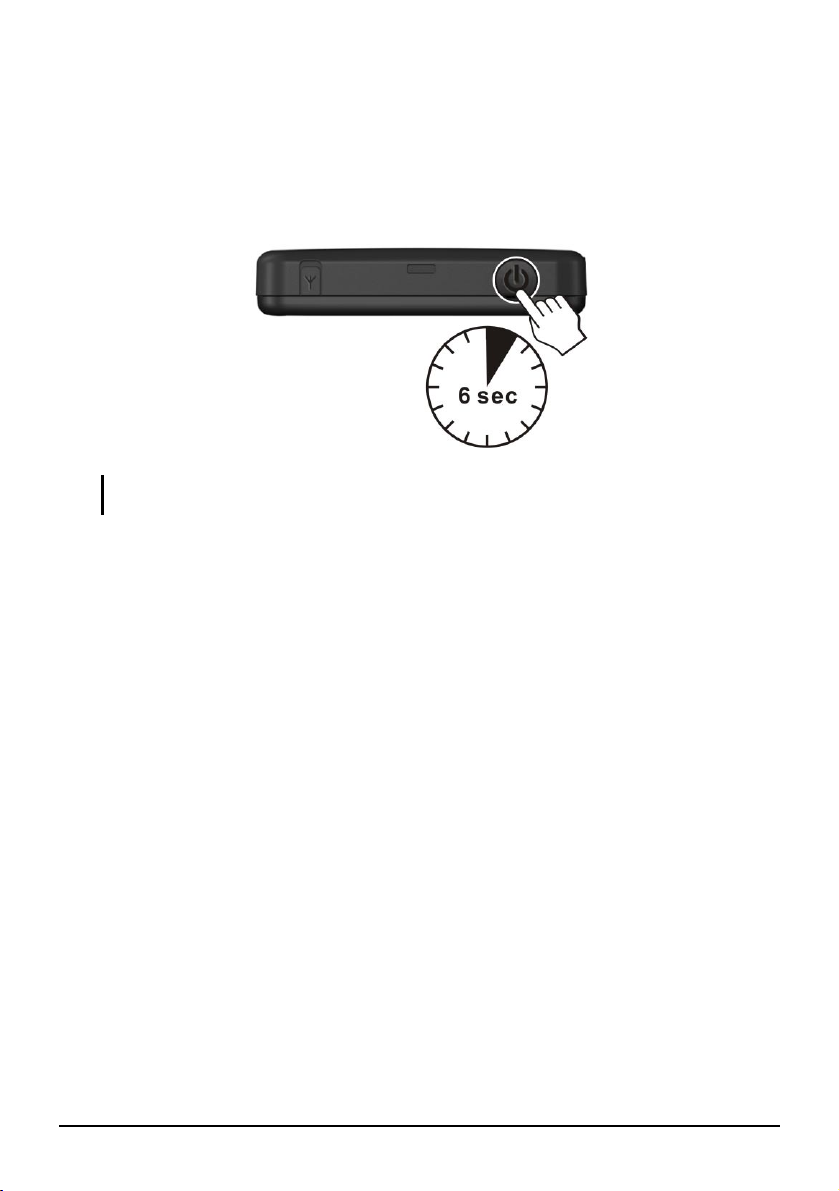

2.2 Ligar o aparelho pela primeira vez
1. Assegure-se que o aparelho seja alimentado. (vide a secção seguinte)
2. Mantenha a tecla-I/O pressionada por 6 segundos, para ligar o aparelho pela
primeira vez.
NOTA: Normalmente, o aparelho poderá ser ligado ou desligado, pressionando a tecla
brevemente.
8
2.3 Utilizar o aparelho num veículo

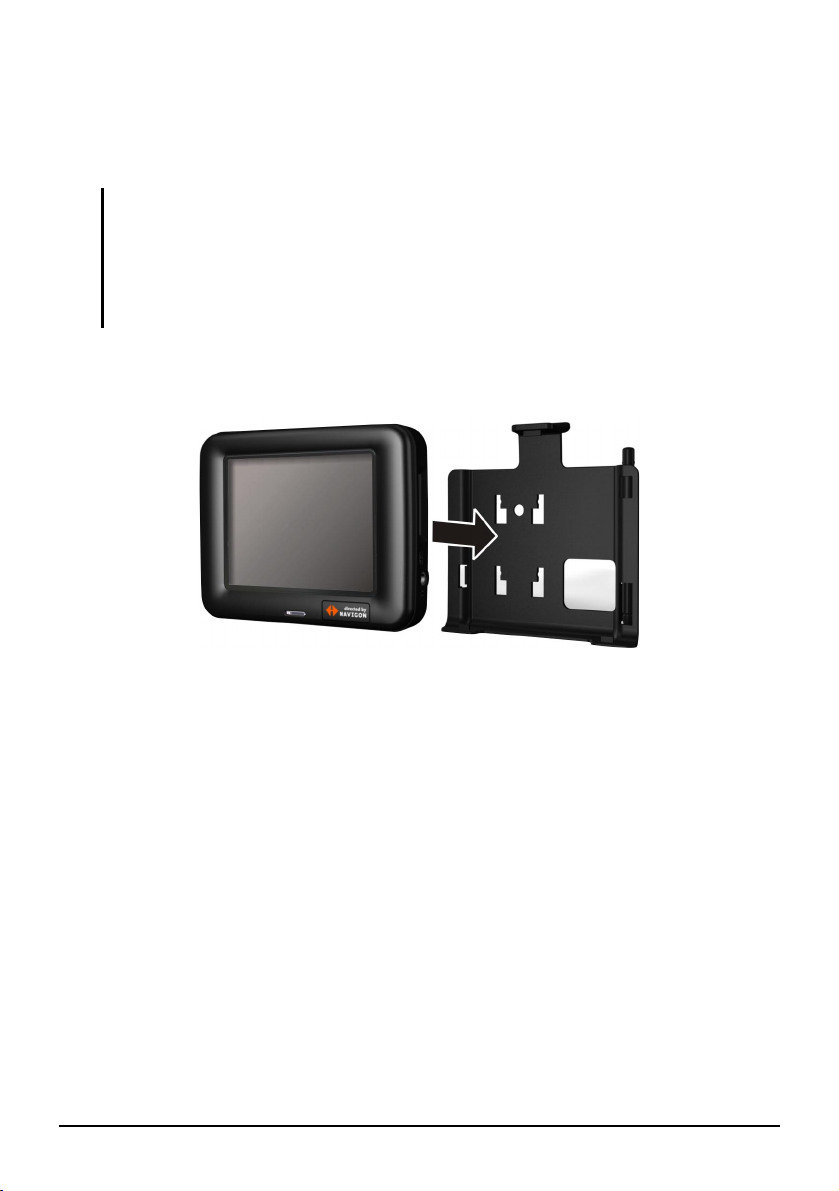

Fixar o suporte do aparelho
Atenção:
z Seleccione um lugar apropriado para o suporte do aparelho. O campo visual do condutor
nunca deverá ser limitado.
z Se o pára-brisas tiver um revestimento reflector, você eventualmente precisará duma
antena-GPS externa (opcional) que deverá ser fixada no telhado do veículo. Ao fechar a
porta ou a janela do veículo, observe que o cabo desta antena externa não seja
danificada.
Utilize o suporte do aparelho, para fixar o aparelho seguramente no veículo.
Observe que a antena-GPS tenha uma "vista livre" ao céu.
9

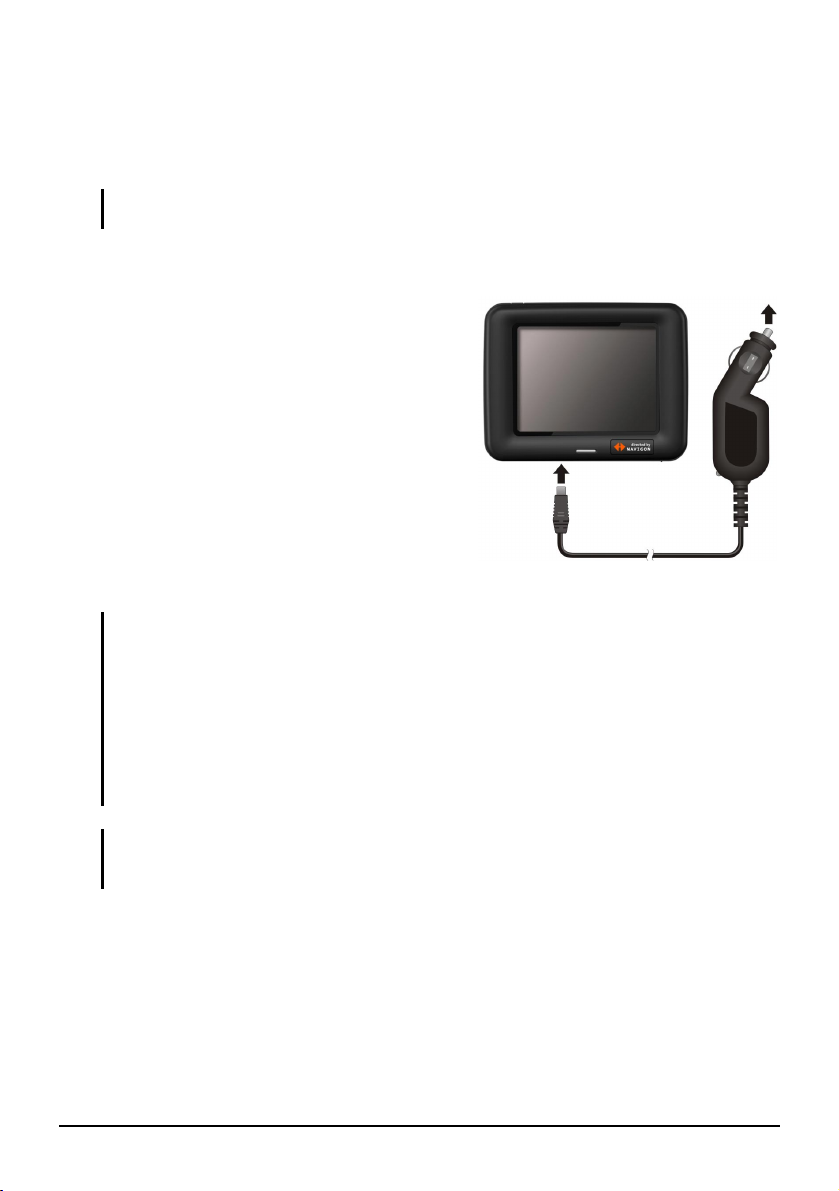

Conexão do carregador do automóvel
O carregador do automóvel alimenta o seu aparelho com corrente, quando voce
utilizá-lo num veículo.
ATENÇÃO: Só conecte o carregador do automóvel depois de arrancar o carro, para
proteger o aparelho de navegação contra picos de tensão.
1. Coloque a ficha USB do carregador na
bucha correspondente do aparelho de
para o acendedor de cigarros
navegação.
2. Coloque a outra extremidade do
carregador na bucha do acendedor de
cigarros. O LED no carregador se
acenderá em verde quando o aparelho
de navegação for alimentado.
ATENÇÃO: Observe as instruções seguintes para assegurar a potência óptima do
acumulador de lítio-ião.
z Não carregue o acumulador em caso de temperaturas muito altas, p.ex. em caso de luz
do sol directa.
z O acumulador não deverá ser descarregado completamente, antes do carregamento.
Também pode carregá-lo, se não estiver inteiramente esgotado.
z Se não utilizar o aparelho de navegação durante algum tempo, carregue o acumulador
completamente, pelo menos de duas em duas semanas. O descarregamento excessivo
do acumulador pode prejudicar a sua potência de carregamento.
NOTA: O aparelho de navegação também pode ser carregado na conexão-USB dum
computador. Para reduzir o tempo de carregamento do acumulador, desligue o aparelho
durante o carregamento.
Referente à bucha
10
2.4 Princípios do comando
Ligar e desligar
Pressione brevemente a tecla-I/O, para desligar o aparelho de navegação.
Assim, ele será colocado na posição de repouso. Quando voltar a ligá-lo, ele
continuará a operação, no ponto onde o desligou.
NOTA: Se manter a tecla-I/O pressionada por 6 segundos ou mais, para desligá-lo, será
necessário manter a tecla-I/O pressionada por 6 segundos, para ligá-lo novamente.

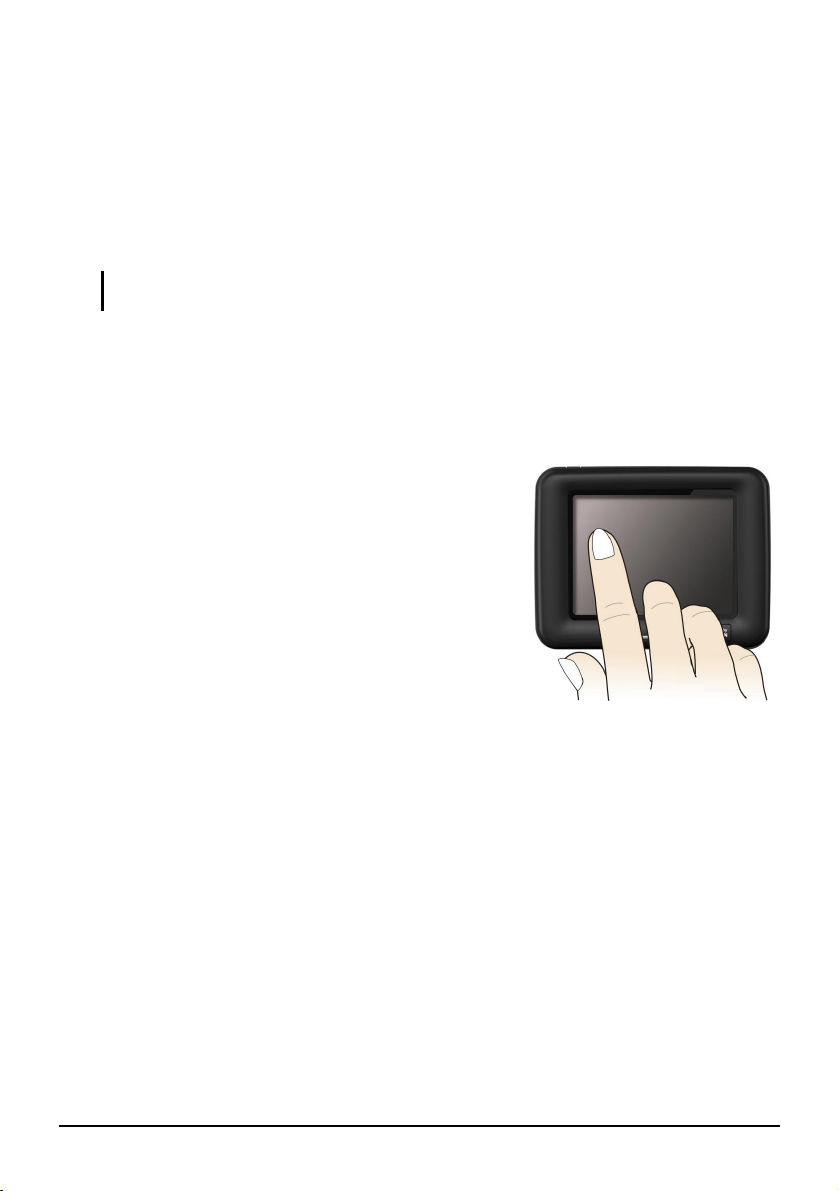

Comandar o aparelho com o touchscreen
Toque com os dedos no visor, para comandar o aparelho. Pode executar as
acções seguintes:
z Tocar
Toque com o dedo no visor, para abrir menus
ou seleccionar opções.
z Puxar
Coloque o dedo no visor e movimente-o no
sentido desejado.
11
Fazer um Reset
ATENÇÃO: Faça um Reset nos casos seguintes:
z O funcionamento do software está prejudicado.
z Uma instrução ou um técnico de assistência o intimará a fazê-lo.
1. Ligue o aparelho de navegação, se estiver desligado.
2. Desligue o aparelho. Mantenha a tecla-I/O pressionada por pelo menos 6
segundos!
3. Observe que o cartão de memória com o software de navegação esteja
inserido.
4. Ligue o aparelho novamente. Mantenha a tecla-I/O pressionada por pelo
menos 6 segundos!
O software de navegação será instalado novamente. Todos os ajustes
permanecerão.
A seguir, o aparelho de navegação estará pronto para o funcionamento.
2.5 Inserir um cartão de memória
O aparelho de navegação tem um
slot-SD/MMC, no qual poderá inserir um
cartão de memória-SD (Secure Digital)
ou -MMC (MultiMediaCard).
Coloque o cartão de memória no seu
aparelho, como mostrado (autocolante
em cima, canto inclinado no aparelho).
Insira-o no aparelho, até ele engatar.
Observe que o cartão não esteja sendo utilizado, antes de retirá-lo. Para retirar o
cartão, pressione nele levemente, até ele desengatar. Retire-o do slot.
NOTA:
z Corpos estranhos não deverão ser inseridos no slot.
z Guarde os cartões de memória numa capa, para protegê-los contra pó e humidade.
12
3 Eliminação de falhas e
cuidados
3.1 Eliminação de falhas
NOTA: Se não for possível resolver um problema, contacte um centro de serviço autorizado.
Problemas com a alimentação de corrente
Sem fonte de alimentação externa, o aparelho de navegação não pode ser
ligado.
z dor não é suficiente para operar o
Eventualmente, a carga do acumula
aparelho. Carregue o acumulador.
Problemas com o visor
O aparelho de navegação reage muito tarde aos toques no visor
z o acumulador seja suficiente. Se o problema
Assegure-se que a carga d
continuar, faça um Reset.
O visor "congela"
z Faça um Reset.
A leitura no visor é muito ruim
z
Aumente a brilhância do visor.
Vá a um lugar mais claro.
z
O visor não reage exactamente aos toques
z Calibre o visor novamente.
13
Problemas na ligação com um PC
Problemas com a união de cabos
z Assegure-se que o aparelho de navegação e o computador estejam ligados,
antes de tentar estabelecer uma ligação.
z Assegure-se que o cabo-USB esteja introduzido correctamente no aparelho
de navegação e no computador. Conecte o cabo directamente no
computador - não use um hub de portas USB para conectar o aparelho de
navegação.
z Faça um reset, antes de conectar o cabo. Retire o cabo, antes e reinicializar o
computador.
Problemas com o GPS
z Se sinais GPS não forem recebidos, observe o seguinte:
z Observe que a antena-GPS tenha uma "vista livre" ao céu.
z Observe que a recepção GPS pode ser influenciada pelos factores seguintes:
9 Tempo ruim
9 Vista ao satélite prejudicada (p.ex. por vegetação espessa ou prédios
altos)
9 Outros aparelhos sem fio
9 Revestimento reflector do pára-brisas
14
3.2 Manutenção do aparelho de navegação
Uma manutenção boa do aparelho de navegação contribui para a operação sem
falhas e evita o risco de danos do aparelho.
z Não exponha o aparelho de navegação a uma alta humidade do ar e a
temperaturas extremas.
z Não exponha o aparelho de navegação à luz do sol ao à luz ultravioleta forte,
durante muito tempo.
z Não coloque outros objectos sobre o aparelho de navegação e não deixe
nada cair nele.
z Não deixe o aparelho de navegação cair e não exponha-o a vibrações fortes.
z Não exponha o aparelho de navegação a mudanças de temperatura fortes e
repetinas. Caso contrário, água de condensação poderá formar-se no interior
do aparelho. Se água de condensação for formada, deixe o aparelho secar
completamente, antes de utilizá-lo novamente.
z Não sente-se no aparelho. Recomendamos não guardar o aparelho no bolso
traseiro.
z A superfície do aparelho pode ser arranhada. Evite o contacto do visor com
objectos afiados ou pontiagudos. Uma protecção universal, particularmente
desenvolvida para visores-LCD pode proteger o visor contra arranhões
pequenos.
z Não limpe o aparelho ligado. Utilize um pano macio que não deixe fios, só
molhado com água, para a limpeza do aparelho.
z Não limpe o visor com panos de papel.
z Não tente desmontar, reparar ou fazer outras alterações no aparelho de
navegação. Existe o risco de ferir-se, de danificar o aparelho e de perder o
direito à garantia.
z Não guarde líquidos e gases inflamáveis ou substâncias explosivas com o
aparelho de navegação ou com peças ou acessórios e não transporte-os
juntos.
15
4 Certificado de
conformidade e outras
instruções
NOTA: Os autocolantes no lado traseiro do aparelho de navegação indicam as disposições
e as normas, com o qual corresponde. Verifique os autocolantes e consulte as explicações
correspondentes neste capítulo. Algumas instruções só se referem a modelos
determinados.
4.1 Certificado de conformidade
União Europeia
Os produtos com a marca-CE correspondem com a directiva para equipamentos
de radiocomunicações e equipamentos terminais de telecomunicações (R&TTE)
(1999/5/CEE), com a directiva de compatibilidade electromagnética
(89/336/CEE) e com a directiva baixa tensão (73/23/CEE) – alterada pela
directiva 93/68/CEE – emitidas pela Comissão da Comunidade Europeia.
A concordância com e
europeias seguintes:
EN301489-1
EN301489-3
EN55022
EN55024
EN61000-3-2
EN61000-3-3
EN60950 / IEC 60950
O fabricante não se responsabiliza nem pelas alterações feitas pelo utilizador que
afectem a co
resultantes.
nformidade do aparelho com a marca-CE, nem pelas consequências
stas directivas implica a conformidade com as normas
16
4.2 Medidas de segurança
Carregador
z Só utilize o carregador fornecido com o aparelho de navegação (ATECH,
ATPI-68HT0501-NC1.0). A utilização dum outro carregador pode levar a
falhas funcionais e/ou a riscos.
z Este aparelho só deverá ser operado com o carregador apropriado,
caracterizado com "LPS" ("Limited Power Service") que tenha uma corrente
de carregamento de 5V DC/1,0A.
Carregamento
z Não utilize o carregador em caso de alta humidade do ar. Não toque no
carregador quando as suas mãos ou pés estiverem molhados.
z Observe uma ventilação suficiente da fonte de alimentação ao utilizá-la para
operar o aparelho de navegação ou carregar o acumulador. Não cubra a
fonte de alimentação com papel ou outros objectos que reduzam a
ventilação. Não utilize a fonte de alimentação dentro duma bolsa.
z Conecte o carregador a uma fonte de corrente apropriada. A tensão
necessária consta no carregador e/ou na embalagem.
z Não utilize o carregador quando o cabo estiver danificado.
z Não tente manter o aparelho. Algumas partes no interior não podem ser
mantidas. Substitua o aparelho quando estiver danificado ou tiver sido
exposto a uma humidade alta.
Acumulador
z Só utilize um carregador admitido pelo fabricante para este aparelho de
navegação.
ATENÇÃO: Este aparelho tem um acumulador de lítio-ião fixo, que não deve ser
substituído. O acumulador pode quebrar ou explodir, emitindo substâncias quimicas
perigosas. Para reduzir o risco de incêndio ou queimaduras, não desmonte, não esmague,
não fure e não jogue o acumulador no fogo ou na água.
17
Loading...
