NAVICOM RT-320 User Manual

VHF portable Uship 5W

by

Manuel d’utilisation

Instruction manual

Uship : www.uship.fr - [e-mail]

Navicom : www.navicom.fr - [e-mail]

Manual de utilización

NOTAS :

18 ES

Table des matières

Introduction 2

Informations de sécurité 3

Affichage 3

Fonctions et emplacement des touches 4

Avant d’utiliser votre VHF 4

Utilisation de la VHF 7

Maintenance 14

Spécifications techniques 15

Tableau de fréquences 16

Certification CE 16

Notes 18

1. Charge et installation du pack batterie Li-ion 5

2. Installation de l’antenne 6

3. Montage du clip de ceinture 7

1. Mise sous/hors tension 8

2. Ajustement du Squelch 8

3. Emission & réception 8

4. Accès au canal prioritaire 16 9

5. Sélection des canaux 9

6. Sélection Haute/Basse puissance 9

7. Verrouillage clavier 9

8. Ajout/suppression de canaux mémorisés 10

9. Balayage 10

10. Accès aux canaux mémorisés 12

11. Utilisation des modes de veille 12

12. Programmation du code ATIS ID 13

13. Réinitialisation de la VHF 14

1 FR

17 ES

2 FR

Introduction

Votre VHF USHIP 5W est à la pointe de la haute technologie. Conçue
pour
une utilisation internationale, elle vous permet d’émettre et de recevoir
sur tous les canaux internationaux de la bande VHF marine, en respect
des directives ITU. Cet appareil est un équipement électronique de
qualité, fabriqué avec soin et avec les meilleurs composants. Il répond
à tous les standards du marché pour vous offrir des communications
claires et fiables.
Votre VHF est conçue pour vous offrir des années de fonctionnement
fiable et sans problèmes, assuré par un microprocesseur aux
performances optimisées. Ce micro processeur ne contrôle pas
uniquement l’accord de la bande marine, mais aussi la double veille, la
mémoire de canaux, ainsi que nombre d’autres caractéristiques.

NOTE : Dans le cadre de la directive WEEE, les produits en fin de
vie ne doivent pas être jetés par l'utilisateur, mais renvoyés
directement à NAVICOM.

Votre VHF présente les caractéristiques suivantes :

Commutateur Canal 16 : Fournit un accès rapide au canal 16, canal
marin de détresse universel.

Circuit contrôlé PLL (Phase Lock Loop) : Fournit une sélection de
canal précise et stable.

Ajustement du Squelch : Aide à éliminer le bruit entre les
transmissions.

Verrouillage clavier : Permet le verrouillage du clavier afin d’éviter
tout appui accidentel sur le clavier.

Sélection Haute / Basse puissance : Permet de préserver la batterie
en sélectionnant la puissance de transmission adaptée aux courtes ou
longues distances.

Indicateur du niveau de batterie : Indique l’état du pack batterie.

Support chargeur pour batterie fourni : Permet une recharge

pratique du pack batterie de la VHF.

Listado de frecuencias

16 ES

3 FR

Ecran LCD rétro éclairé : Permet d’utiliser la VHF dans un

environnement sombre.

Mémoire canaux : Permet de mémoriser des canaux comme canaux
mémoire.

Touche Dual/Scan : Vous permet de sélectionner la réception d’un
canal programmé ou de balayer tous les canaux.

Nous vous recommandons de noter ci-dessous le numéro de série de
votre VHF se trouvant à l’arrière de votre VHF.
Numéro de série : __________________________________

Informations de sécurité

Votre VHF marine portable contient un émetteur basse puissance.
Lorsque la touche [PTT] est enfoncée, des signaux RF (fréquence
radio) sont émis.

Affichage

Votre VHF est équipée d’un écran multifonctionnel :

15 ES

Fonctions et emplacement des touches

4 FR

Avant d’utiliser votre VHF

Avant d’utiliser votre VHF, préparez l’appareil comme suit :

1. Changez complètement le pack batterie polymer Li-ion et
installez le sur l’appareil.

2. Installez l’antenne sur le corps de la VHF.

3. Fixez le clip ceinture sur l’appareil

Prescripciones técnicas

Canales : Todos los canales internacionales
Método de frecuencia : Cierre a bloqueo de fase
Escala de frecuencias : TX : 156.025 a 157.425 MHz

Impedancia de la antena : 50 Ohmios
Alimentación : 7.4 V cc
Temperatura de funcionamiento : -15°C a +55°C
Dimensiones : (con pack batería 7.4 V)

Peso : (con pack batería 7.4 V)

Emisora

Potencia de salida : 1 ó 5 W (selección por interruptor)
Tipo de gradación : FM
Reducción del ruido : 40 dB
Distorsión automática : 5%
Supresión de parásitos : 0.25 µW

Receptor

Sensibilidad a 12 dB SINAD : 0.3 µV
Sensibilidad del ajuste silencioso : Seuil -12dB µV (EMF)
Rechazo del canal adyacente : 70 dB
Atenuación de respuesta no selectiva : 70 dB
Rejection de las intermodulaciones : 68 dB
Potencia de salida audio : 250 mW a 5% TDH
Reducción del ruido : 40 dB

Nota:
Los datos proporcionados son datos modelo y los valores efectivos
pueden ser ligeramente diferentes.

RX : 156.300 a 162.000 MHz

150 x 65 x 37 mm

280 g

Para salir del modo de programación ATIS sin guardar los datos,

14 ES

5 FR

presione el botón [16] en cualquier momento para pasar al canal
prioritario 16.

NOTA :
Una vez programado el número ATIS, solo su distribuidor podrá
modificarlo o borrarlo.

13. Reinicialización de la radio VHF

Todos los parámetros de la VHF pueden borrarse y volver a su valor por
defecto. Reinicializar la VHF tiene las siguientes consecuencias :

- Borrado de los canales memorizados.

- Vuelta a los canales internacionales si se estaba
utilizando otro modo en el momento de la
reinicialización.

- Vuelta a los parámetros de potencia de origen.

1. Apague la radio VHF girando el botón [PWR/VOL] hacia la
izquierda.

2. Presione simultáneamente los botones [SCAN] y [BAND]
manténgalos presionados, y…

3. Encienda la radio VHF sin dejar de pulsar los botones [SCAN]
y [BAND] durante 3 segundos más.

Mantenimiento

Para conservar su radio VHF en un buen estado de funcionamiento debe
realizar las siguiente acciones de mantenimiento.

Si el aparato se ha mojado con agua salada, límpielo simplemente con
un paño mojado en agua dulce. No limpie la pantalla con un producto
químico de limpieza, pues podría estropearla. Para limpiar la pantalla
LCD utilice una gamuza y un detergente suave no abrasivo. No frote la
pantalla si tiene polvo o grasa. Tenga cuidado de no rayar la pantalla.

NOTA :
No deje nunca la radio VHF en el maletero de un coche. Las altas
temperaturas que pueden alcanzarse en caso de fuerte calor podrían
estropear los circuitos electrónicos.

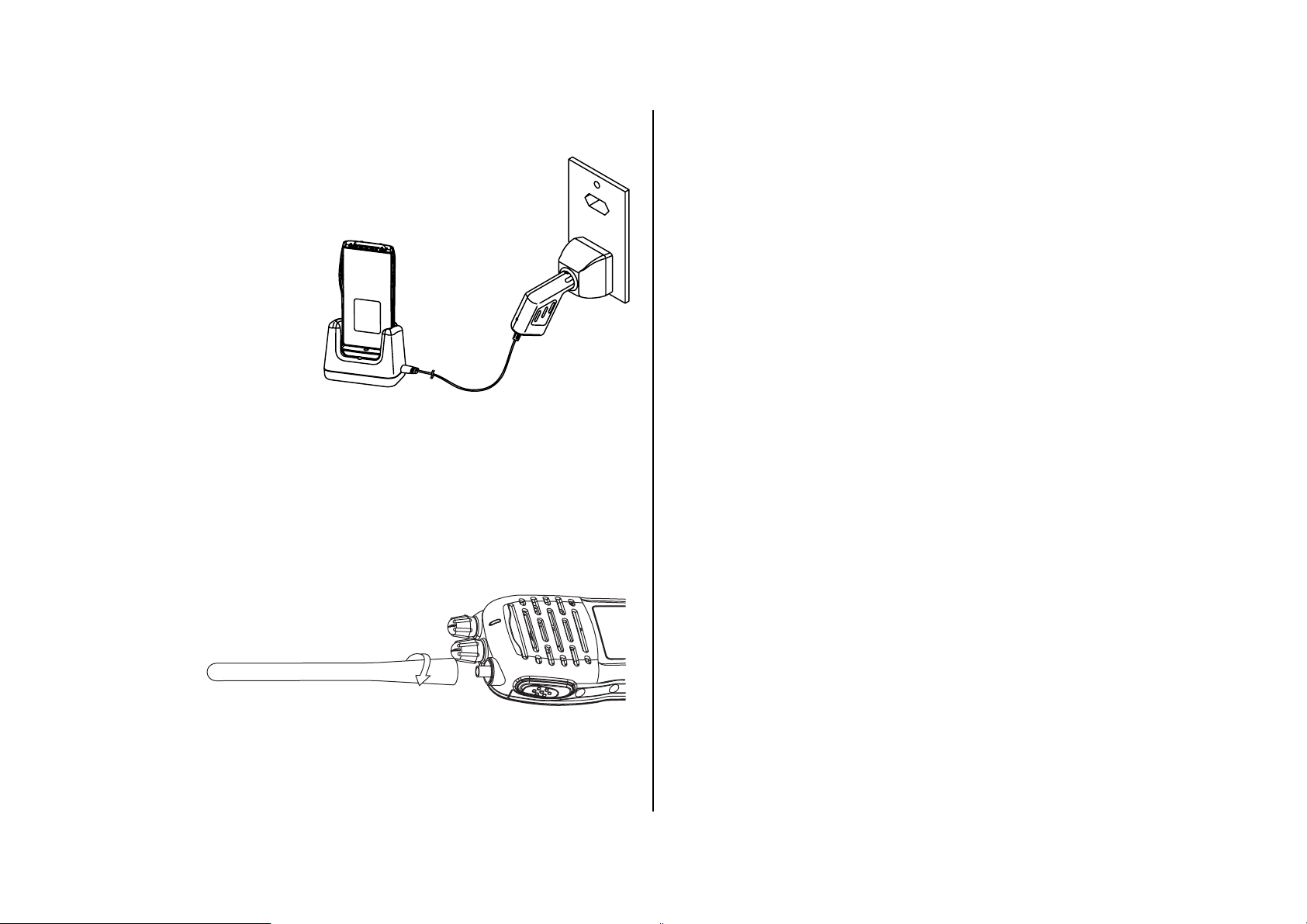

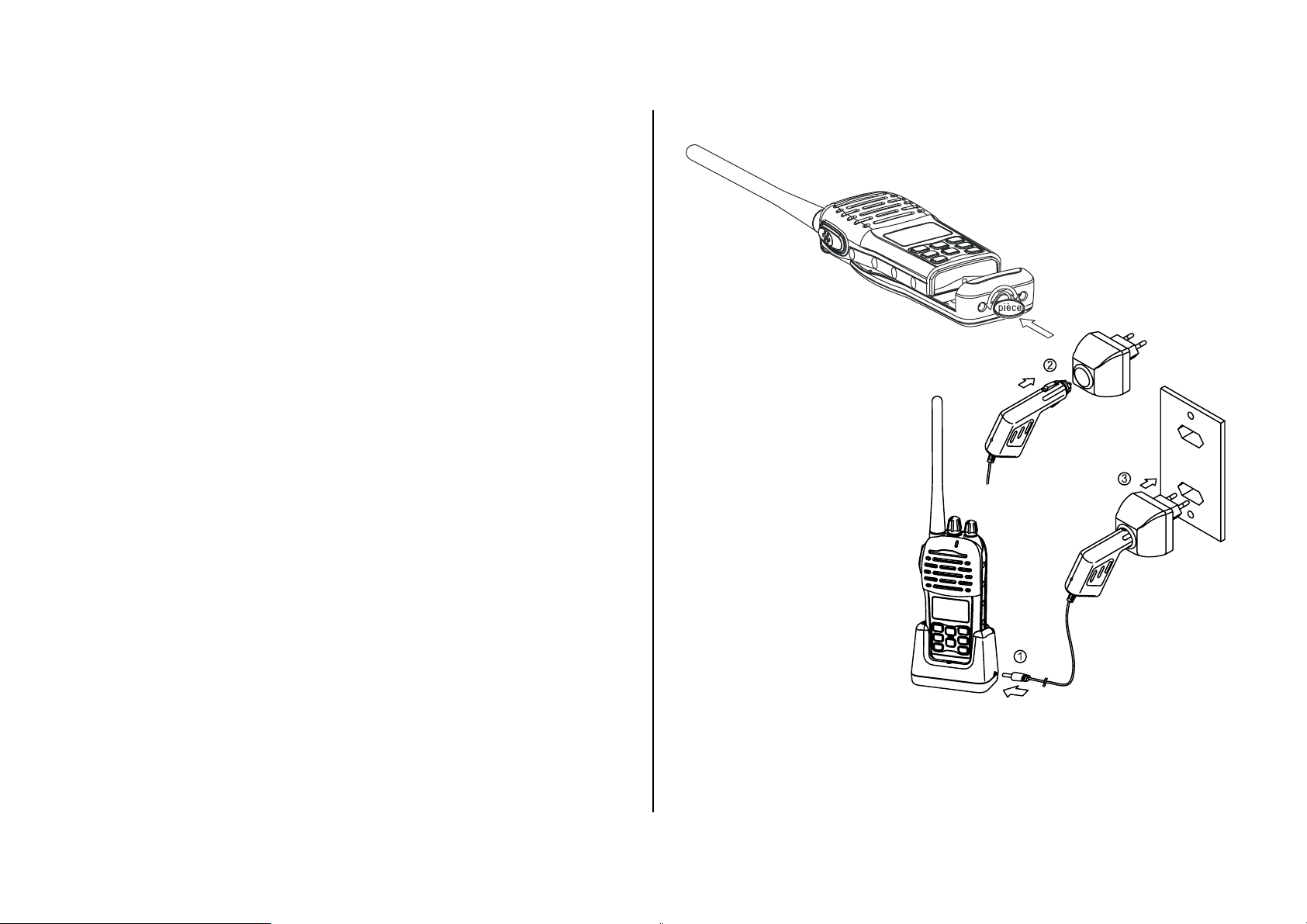

1. Charge et installation du pack batterie Li-ion

Placez la batterie
sur l’appareil et
fixez-la en
vissant, à l’aide
d’une pièce ou
d’un tourne vis,
la vis située au
bas du pack
batterie.

Le pack Li-ion peut être
chargé une fois monté
sur la VHF, ou
séparément :

1. Insérez le connecteur
de l’adaptateur dans le
socle du chargeur.

2. Branchez l’adaptateur
mural ca dans une prise
murale standard.

3. Placez la batterie,
seule ou montée sur la
VHF, dans le socle du
chargeur.

L’indicateur LED situé à l’avant du socle du chargeur s’allume lorsque ce
dernier est alimenté par le biais de l’adaptateur ca :

- La LED s’allume en rouge lorsque la batterie est en charge.

- La LED s’allume en vert lorsque la batterie est totalement chargée.

13 ES

Le temps de charge du pack batterie est d’environ 3 heures ½. Une fois

6 FR

le pack batterie chargé, installez-le sur la VHF.

ATTENTION :
N’oubliez pas de retirer le pack batterie (seul ou monté sur la VHF) du
chargeur lorsqu’il est complètement chargé. Une charge excessive de
la batterie est susceptible d’endommager le pack batterie & la radio.

2. Installation de l’antenne

Vous devrez vous assurer que l’antenne flexible soit correctement fixée
au corps de la VHF. Pour ce faire, vissez l’antenne sur le connecteur
fileté situé sur le haut de la VHF.

NOTE :
N’utilisez pas la VHF et n’appuyez pas sur la touche [PTT] lorsque
l’antenne n’est pas installée.

Para activar el modo triple escucha :

1. Presione el botón [DW/TRI] y manténgalo presionado 3
segundos para activar el modo Tri Watch. La indicación ‘TRI’
aparecerá entonces en la pantalla LCD.

2. Presione de nuevo el botón [DW/TRI] manteniéndolo
presionado 3 segundos para salir del modo Tri Watch y volver al
último canal utilizado.

o…

3. Presione el botón [DW/TRI] y suéltelo para salir del modo Tri
Watch y pasar al modo Dual Watch. La indicación ‘DU’ aparecerá
entonces en la pantalla LCD.

NOTA :
Cuando el aparato está en modo Dual Watch, los botones [SCAN],
[MEM], [BAND], [
escucha un tono de error.



] y [] están inactivos, y cuando son pulsados se

12. Programación del código ATIS ID

El sistema de identificación y transmisión automática (ATIS) es utilizado
en algunos países europeos para identificar a los navíos que circulan en
sus aguas territoriales. Cuando se suelta el botón [PTT] después de una
transmisión, el número ATIS ID se transmite también.

Para programar el número ATIS ID :

1. Con la radio VHF apagada, presione simultáneamente los
botones [Hi/Lo/Lock] & [BAND], y manténgalos presionados.

2. Sin dejar de presionar los botones, encienda la radio VHF.

3. Introduzca la primera cifra de su número ATIS utilizando los

botones [] & [].

4. Cuando la cifra deseada parpadee, presione el botón [SCAN]
durante 3 segundos para validar la selección.

5. Seleccione la segunda cifra del número ATIS ID con los
botones [] & [], valide presionando [SCAN] durante 3
segundos.

6. Proceda de esta forma hasta completar y validar las 9 cifras
del número ATIS.

7. Se debe introducir de nuevo el código ATIS ID en el aparato
para su confirmación.

8. Una vez hecho, apague la radio VHF para memorizar el
número ATIS ID de manera permanente.

10. Acceso a los canales memorizados

12 ES

7 FR

Una vez que se han memorizado los canales, se puede acceder
fácilmente a ellos utilizando el botón [MEM]. En modo memoria, solo los
canales guardados en la memoria son accesibles utilizando los botones
[] & [].

1. Presione el botón [MEM]. El icono de canales memorizados y
la indicación ‘M’ aparecen en la pantalla LCD, indicando el modo
memoria.

2. Los botones [] & [] permiten desplazarse por los canales
memorizados.

3. Presione de nuevo en el botón [MEM] para salir del modo
memoria y poder acceder así a todos los canales.

11. Utilización de los modos de vigilancia

Este aparato de radio VHF dispone de dos modos de vigilancia : Dual
Watch (doble escucha) & Tri Watch (triple escucha).

La doble escucha permite vigilar alternativamente el canal de
comunicación y el canal 16.

Para activar y desactivar el modo Dual Watch :

1. Presione el botón [DW/TRI] para activar el modo doble
escucha. La indicación ‘DU’ aparecerá entonces en la pantalla
LCD.

2. Presione de nuevo el botón [DW/TRI] para salir del modo
doble escucha y volver al último canal utilizado.

o…

3. Presione el botón [DW/TRI] y manténgalo presionado
durante 3 segundos para salir del modo Dual Watch y pasar al
modo Tri Watch. La indicación ‘TRI’ aparecerá entonces en la
pantalla.

NOTA :
Cuando el aparato está en modo Dual Watch, los botones [SCAN],



[MEM], [BAND], [
un tono de error.

El modo triple escucha permite vigilar alternativamente el canal 16, el
canal 9, y el canal de comunicación utilizado.

] y [] están inactivos, y cuando se pulsan se oye

3. Montage du clip ceinture

Le clip ceinture fourni avec votre VHF vous permet de porter votre VHF
à la ceinture. Pour mettre en place le clip ceinture, glissez simplement
ce dernier sur l’élément de fixation situé à l’arrière de la VHF, comme
indiqué sur le schéma ci-dessous.

Utilisation de la VHF

Pour bien appréhender l’utilisation de la VHF, vous devez vous
familiariser avec les procédures de fonctionnement suivantes :

1. Mise sous/hors tension

2. Ajustement du Squelch

3. Emission & réception

4. Accès au canal prioritaire 16

5. Sélection des canaux

6. Sélection haute/basse puissance

7. Verrouillage clavier

8. Mémorisation de canaux supplémentaires

9. Balayage des canaux

10. Accès aux canaux mémorisés

11. Utilisation des modes de surveillance

12. Programmation du code ATIS ID

13. Réinitialisation de la VHF
