Napoleon Grills P308 User Manual

SERIAL / SÉRIE / SERIENR#___________________

PRESTIGE 308/450

MANUFACTUREDBY / MANUFACTUREPAR/VERVAARDIGDDOOR:

NAPOLEONAPPLIANCE CORP.,

214BayviewDr., BARRIE,ONTARIO,CANADA L4N4Y8 PHONE: [phone]

FAX:[phone] email: [e-mail] WEB SITE: www.napoleongrills.com

RETAINTHISMANUALFORFUTURE REFERENCE

GARDER CE LIVRE POUR RÉFÉRENCES FUTURES

BEWAARDEZEHANDLEIDING VOOR REFERENTIE

N415-0135CE/APR04/06

NAPOLEON gas grills are manufactured under the strict Standard of the world recognized

ISO 9001-2000 QualityAssuranceCertificate.

NAPOLEON products are designed with superior components and materials, and are assembled by trained

craftsmen who take great pride in their work. The burner and valve assembly are leak tested and test-fired at a

quality test station, and thoroughly inspected by a qualified technician before packaging and shipping to

ensure that you, the customer, receive the quality product you expect from NAPOLEON.

NAPOLEON GAS GRILLPRESIDENT'S LIMITED LIFETIME WARRANTY

NAPOLEON warrants the following materials and workmanship in your new NAPOLEON gas grill against
defects for as long as you own the gas grill. Thiscovers: aluminum castings (excluding paint), stainless
steel burners, stainless steel sideshelves, LUXIDIORside shelf endcaps, wheels, knobs,porcelain
enamelled lids and stainless steel lids. Subject to the following conditions. During the first ten years
NAPOLEON will provide replacement parts at our option free of charge. From the eleventh year to lifetime
NAPOLEON will provide replacement parts at 50% of the current retail price.

Componentssuchasregulator, casters, stainlesssteelwarmingrack,hosesandconnectors,fastenersand
accessories are covered and NAPOLEON will provide parts free of charge during the first year of the limited
warranty.

Components such as stainless steel sear plates, stainlesssteelchannelcooking grids, igniter (excluding
batteries), temperature gauge and brass valves are covered and NAPOLEON will provide parts free of
charge during the first three years of the limited warranty.

NAPOLEON shall not be liable for any transportation charges, labour costs or export duties.

CONDITIONSAND LIMITATIONS

"NAPOLEON warrants its products against manufacturing defects to the original purchaser only (ie., the individual or legal entity (registered customer) whose
name appears on the warranty registration card filed with NAPOLEON), provided that the purchase was made through an authorized NAPOLEON dealer and is
subject to the following conditions and limitations:"

This factory warranty is non-transferable and may not be extended what-so-ever by any of our representatives.

The gas grill must be installed by a licenced, authorized service technician or contractor. Installation must be done in accordance with the installation instructions
included with the product and all local and national building and fire codes.

This limited warranty does not cover damages caused by misuse, lack of maintenance, grease fires, hostile environments, accident, alterations, abuse or
neglect and parts installed from other manufacturers will nullify this warranty.

This limited warranty further does not cover any scratches, dents, painted finishes, corrosion or discolouring by heat, abrasive and chemical cleaners, nor
chipping on porcelain enamel parts, nor any components used in the installation of the gas grill.

Should deterioration of parts occur to the degree of non-performance within the duration of the warranted coverage, a replacement part will be provided.

In the first year only, this warranty extends to the replacement of warranted parts which are defective in material or workmanship provided that the product has
been operated in accordancewith the operation instructions and under normal conditions.

After the first year, with respect to this President's Limited Lifetime Warranty NAPOLEON may, at its discretion, fully discharge all obligations with respect to
this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defective part(s).

NAPOLEON will not be responsible for the installation, labour or any other costs or expenses related to the re-installation of a warranted part, and
such expenses are not covered by this warranty.

Notwithstanding any provision contained in this President's Limited Lifetime Warranty NAPOLEON's responsiblity under this warranty is defined as above and it
shall not in any event extend to any incidental, consequential, or indirect damages.

This warranty defines the obligation and liability of NAPOLEON with respect to the NAPOLEON gas grill and any other warranties expressed or implied with
respect to this product, its components or accessories are excluded.

NAPOLEON neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. NAPOLEON
will not be responsible for: over firing, blow outs caused by environmental conditions such as strong winds, or inadequate ventilation,

Any damages to the gas grill due to weather damage, hail, rough handling, damaging chemicals or cleaners will not be the responsibility of NAPOLEON.

The bill of sale or copy will be required together with a serial number and a model number when making any warranty claims from NAPOLEON. The warranty
registration card must be returned within fourteen days to register the warranty or you can register on-line at www.napoleongrills.com.

NAPOLEON reserves the right to have its representative inspect any product or part prior to honouring any warranty claim.

NAPOLEON shall not be liable for any transportation charges, labour costs, or export duties.

2

WARNING

Do not try to light this appliance without reading "LIGHTING" instructions section of this manual.

FOR YOUR SAFETY DO NOT STORE OR USE GASOLINE OR OTHER FLAMMABLE V APOURS AND

LIQUIDS IN THE VICINITY OF THIS OR ANY OTHER APPLIANCE. AN L.P. CYLINDER NOT CONNECTED

FOR USE MUST NOT BE STORED IN THE VICINITY OF THIS OR ANY OTHER APPLIANCE. IF THE

INFORMA TION IN THESE INSTRUCTIONS IS NOT FOLLOWED EXACTLY, A FIRE OR EXPLOSION MAY

RESUL T, CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR DEATH.

DANGER

IF YOU SMELL GAS:

• Shut off gas to the appliance.

• Extinguish any open flame.

• Open lid.

• Immediately call your gas supplier, or your fire department if odour continues.

SAFE OPERATING PRACTICES

• This gas grill is not intended to be installed in or on recreational
vehicles and/or boats.

• This gas grill must only be used outdoors in a well-ventilated
space and must not be used inside a building, garage or any
other enclosed area.

• Keep any electrical supply cord and fuel supply hose away from
any heated surfaces.

• Inspect the fuel supply hose before each use. If there is evi­dence of excessive abrasion or wear or the hose is cut, it must
be replaced, prior to using the gas grill, with a replacement hose
assembly specified by the manufacturer.

• When the gas cylinder is not disconnected from the appliance,
the gas grill and cylinder must be stored outdoors in a well
ventilated space.

• Do not locate in windy settings. High winds adversely affect the
cooking performance of the gas grill.

• Turn off the gas supply at the cylinder after each use.

• Do not move the appliance during use.

• Adults and especially children should be alerted to the haz­ards ofhighsurfacetemperatures. Keep young children away .

• Under no circumstances should this gas grill be modified.

• Gas must beturnedoffatthe propane cylinder or at the natural
gas supply valve when the gas grill is not in use.

• When the gas grill is to be stored indoors, the connection
between the propane cylinder and the gas grill must be dis­connected and the cylinder removed and stored outdoors in a
well ventilated space out of reach of children. Disconnected
cylinders must not bestored in a building, garage or any other
enclosed area. Natural gas units must be disconnected from
the supply when being stored indoors.

• The top lid is to be closed during the gas grill preheat period

• Do not use the condiment tray to store lighters, matches or
other flammable materials.

• This gas grill is designed for outdoor use only.

IMPORTANT DO’S AND DON’TS

DO'S

Read the entire instruction manual before operating the
gas grill.

Maintain proper clearance to combustibles (410mm (16") to
rear of unit, 180mm (7") to sides). Additional clearance is
recommended near vinyl siding or large panes of glass.

Leak test the unit before initial use, annually and whenever
any gas components are replaced.

Follow lighting instructions carefully when operating grill.
Burner controls must be off when turning supply cylinder

valve on.
Ensure sear plates are positioned properly according to

sear plate installation instructions.
Clean grease tray and sear plates regularly to avoid build-

up which may lead to grease fires.
Remove warming rack before lighting rear burner. (The

extreme heat will damage the warming rack.)
Use protective gloves when handling any hot components.

DON'TS

Do not use condiment tray to store lighters, matches or any
other combustibles.

Do not locate unit under unprotected combustible construction.
Do not operate rear burner with main burners operating.
Do not leave grill unattended when operating.
Do not light burners with lid closed.
Do not move grill when hot or operating.
Do not allow cold water (rain, sprinkler, hose, etc.) to come in

contact with heated unit. A large temperature differential can
cause chipping in the porcelain.

Do not manipulate any parts that have been sealed by the
manufacturer.

Do not use the bottom shelf of the unit for spare cylinder
storage.

3

GAS CYLINDER

Use only gas cylinders which meet national and regional codes. Ensure that the cylinder can provide enough fuel to operate the
appliance. If in doubt, check with your local gas supplier.

• Always set the cylinder vertically on level ground next to the grill. (UK only)

• Use caution when handling the cylinder valve.

• Never connect a cylinder which does not meet local codes.

• Never store a spare cylinder in close proximity ofan operating appliance. Cylinders must not be exposed to extreme heat or direct
sunlight.

CYLINDER INSTALLATION: Set cylinder into hole in bottom shelf.

UK ONLY: Place cylinder on level ground next to grill below right side shelf. Do not use bottom shelf to store tank.

IMPORTANT: Ensure that the hose is routed to maintain proper clearance to the underside of the unit.

CYLINDER CONNECTION: Ensure that the gas regulator hose is kink free. Remove the cap or plug from the cylinder fuel

valve. Tighten regulator to cylinder valve.
each time a cylinder is hooked up, or if a part of the gas system is replaced.

Leak test all joints prior to usingthe barbecue.

Aleaktestmustbe performed annually, and

GAS HOSE

• If the hose and regulator are not included by the manufacturer, then only hoses and regulators which meet national and regional
codes are to be used.

• Do not connect the appliance to a permanent gas installation.

• Ensure that the hose does not come into contact with grease, other hot drippings, or any hot surfaces on the appliance.

• Check hose regularily. In the case of rips, melting or wear, replace hose before using the appliance.

• The recommended hose length is 0.5m. The hose must not be longer than 1.5m.

• Ensure that the hose is twist and kink free when installed.

• Replace the hose before expiry date printed on the hose.

4

LEAK TESTING INSTRUCTIONS

DO NOT USE A FLAME TO LEAK TEST.

LEAK TESTING: This must be done before initial use, annually and whenever any gas components are replaced or serviced. No

smoking while performing this test, and remove all sources of ignition. See

1. Turn all burners controls to off. Turn supply valve on.

2. Brush a half and half solution of liquid soap and water onto all joints and connections of the regulator, hose, manifolds and
valves.

3. Bubbles will indicate a gas leak. Either tighten the loose joint or replace the part with one recommended by the dealer.

4. If the leak cannot be stopped, shut off the gas supply, disconnect it and have the barbecue inspected by your gas supplier or
dealer. D o not use the appliance until the leak has been corrected.

5. Turn off gas supply.

Leak Testing Diagram

for areas to check.

REGULATOR

The following tables lists input values for the appliance.
308 UNITS BURNER ORIFICESIZE HEATINPUT GASUSAGE(TOTAL)

I II (TOTAL) PROPANE BUTANE
MAIN 60 64 8.8 kW 629 g/h 640 g/h
BACK 60 64 4.4 kW 315 g/h 320 g/h
SIDE 60 64 4.5 kW 322 g/h 327 g/h

450 UNITS BURNER ORIFICESIZE HEATINPUT GASUSAGE(TOTAL)

I II (TOTAL) PROPANE BUTANE
MAIN 63 65 12.3 kW 879 g/h 894 g/h
BACK 58 60 5.6 kW 400 g/h 407 g/h
SIDE 60 64 4.5 kW 322 g/h 327 g/h

Certified Gases / Pressures - Check rating plate to ensure that it corresponds with following list.

Gas Category I
Orifice Sizes (see abov e) I I II

Gases / Pressures
Countries DK, FI, NL, NO,SEBE, ES, FR, GB,

3B/P(30)

Butane 30mbar
P ropane 30mbar

I

3+(28-30/37)

Butane 28-30mbar
P ropane 37mbar

IE, IT, PT

I

3B/P(50)

Butane 50mbar
P ropane 50mbar

DE, AT

The regulators for both butane and propane 308 units must have a rating of at least 1000 g/h. The regulators for both butane
and propane 450 units must have a rating of at least 1200 g/h. Do not tamper with or modify regulator. Use only regulators
which supply the pressure listed in the table above.

5

LIGHTING INSTRUCTIONS

LIGHTING

HOLE

IGNITER

308 SERIES

LEFT

BURNER

BURNER

Main Burner

Lighting

Turn left burner

control to high

position.

RIGHT

Open lid.

Ensuring all burner controls

are in the off position,
slowly turn on the gas

supply valve.

Rear Burner

Lighting

Remove

warming rack.

IGNITER

LEFT

BURNER

CENTRE
BURNER

450 SERIES

REAR

BURNER

Side Burner

Lighting

(optional)

Open burner

cover.

RIGHT

BURNER

LIGHTING

HOLE

Press and hold

igniter button

until lit, or light

by match.

If ignition is not

immediate, turn

burner control

off. Wait 5

minutes.

With left burner

operatingon
high, turn the
centre and/or

right burner to

high.

The propane cylinder is equipped with an excess flow device. Unless
all burners are turned off prior to turning the cylinder on, only small
flames and low heat will be achievable.

Turnrear burner

control to high

position.

Press and hold

igniter button

until lit, or light

by match.

If ignition is not

immediate, turn

burner control

off. Wait 5

minutes.

Turn side

burner control

to high position.

Turn igniter

knob clockwise

several times or

light by match.

If ignition is not

immediate, turn

burner control

off. Wait 5

minutes.

Do not use back burner while operating main burner.

6

COOKING INSTRUCTIONS

When lit for the first time, the gas grill will emit a slight odour. This is a normal temporary condition caused by the "burn-in" of
internal paints and lubricants used in the manufacturing process and will not occur again. Simply run the main burners on high
for approximately 1/2 hour.

MAIN BURNER USE: When searing foods, preheating is recommended by operating all main burners in the high position with
the lid closed for approximately 10 minutes. Food cooked for a short period of time (fish, vegetables) may be grilled with the lid
open. Cooking with the lid closed will ensure higher, more even temperatures that will reduce cooking time and cook meat more
evenly. Food that has a cooking time longer than 30 minutes, such as roasts, may be cooked indirectly (with the burner lit
opposite to the food placement). When cooking very lean meats, such as chicken breasts, or lean pork, the grids can be oiled
before pre-heating to reduce sticking. Cooking meat with a high degree of fat content, may create flare-ups. Either trim some fat
or reduce temperatures to prevent this. Should a flare-up occur, move food away from flames, reduce heat. Leave the lid open.

REAR BURNER USE: Remove the warming rack prior to use. Cooking grids should also be removed if they interfere with the
rotisserie. The rear burner is designed to be used in conjunction with the rotisserie kit available from your dealer. See the
rotisserie kit assembly instructions. To use the counterbalance, remove the rotisserie motor from the gas grill. Place the spit
with meat being cooked across the hangers inside the grill. The meat will naturally hang with the heavy side down. Tighten the
counterbalance arm and weight, so that the arm is facing up. Slide the counterweight in or out to balance the load, and tighten
in place. Re-install the motor and begin cooking. Place a dish underneath to collect drippings for basting and naturally deli­cious gravy. Basting liquid may be added as required. To seal in juices, first operate rear burner on high until brown, then
reduce the heat to thoroughly cook foods. Keep the lid closed for best results. Your roasts and fowl will brown perfectly on the
outside and stay moist and tender on the inside. For example, a 3 pound chicken on the rotisserie will be done in approximately
1 1/2 hours on medium to high.

SIDE BURNER USE: The side burner can be used like any range top burner, for gravies, soups etc. The gas grill should be
located so that the side burner is protected from the wind, because the wind will adversely affect it's performance.

CLEANING INSTRUCTIONS

Ensure that the burners are turned off prior tocleaning. Avoid unprotected contact with hot surfaces. Clean grill in an area
where cleaning solutions will not harm decks,lawns or patios. Do not use ovencleaner to clean any part of this gas grill.
Do not use a self cleaning oven to clean cooking grids or any other parts of the gas grill. Barbecue sauce and salt can be
corrosive and will cause rapid deterioration of thegas grill componentsunless cleaned regularly.

GRIDS AND WARMING RACK - The grids and warming rack are best cleaned during the pre-heat period with a soft brass wire

brush. Steel wool can be used for stubborn stains. Stainless grids will discolour permanently from normal usage, due to the
high temperature of the cooking surface.

CLEANING INSIDE THE GAS GRILL - Remove cooking grids. Use a soft brass wire brush to clean loose debris from casting
sides and insides of the lid. Scrape sear plates with a putty knife or scraper, and use a wire brush to remove ash. Remove
sear plates and brush debris off of burners with a brass wire brush. Brush all debris from inside the gas grill into the removable
drip pan. Ensure that the sear plates are placed properly when they are reinstalled (Check assembly instructions for proper
orientation).

DRIP PAN - Slide the drip pan out for easy cleaning. It should be cleaned frequently (every 4-5 uses) to avoid grease buildup.
Grease and excess drippings pass through to the drip pan, located under the gas grill, and accumulate in the disposable
grease tray below the drip pan. Accumulated grease can cause a fire hazard. Do not line the drip pan with aluminum foil or
sand, as it can prevent the grease from flowing properly. The pan should be scraped out with a putty knife or scraper, and all the
debris should be scraped into the disposable grease tray. This tray should be replaced every two to four weeks, depending on
gas grill usage. For supplies, see your Napoleon Gas Grill dealer.

CLEANING THE OUTSIDE OF THE GAS GRILL - Do not use abrasive cleaners to clean any painted, porcelain or stainlesssteel
parts. Porcelain enamel components must be handled with additional care. The baked on enamel finish is glass like, and will
chip if struck. Touch-up enamel is available from your Napoleon Gas Grill dealer. Exterior grill surfaces should be cleaned
while warm to the touch, with warm soapy water. To clean stainless surfaces, use a stainless steel cleaner or a non-abrasive
cleaner. Always wipe in the direction of the grain. Do not use steel wool, as it will scratch the finish. Stainless steel parts will
discolour when heated, usually to a golden or brown colour. This discolouration is normal and will not affect the performance of
the grill.

7

MAINTENANCE INSTRUCTIONS

Turnoff the gas at the source and disconnect unit before servicing. Maintenance should only be done when the grill is cool, to
avoid thepossibilityof burns. Aleaktest must be performedannually, and whenever anycomponentof the gastrainis replaced.

COMBUSTIONAIR ADJUSTMENT -(Thismust be done byaqualified gas installer .) Theairshutter is factorysetandshould not have

to be adjusted under normal conditions. However, some extreme field conditions may exist that require adjustment. When the air
shutter is adjusted correctly, the flames will be dark blue with light blue tips, and occasional yellow tips.

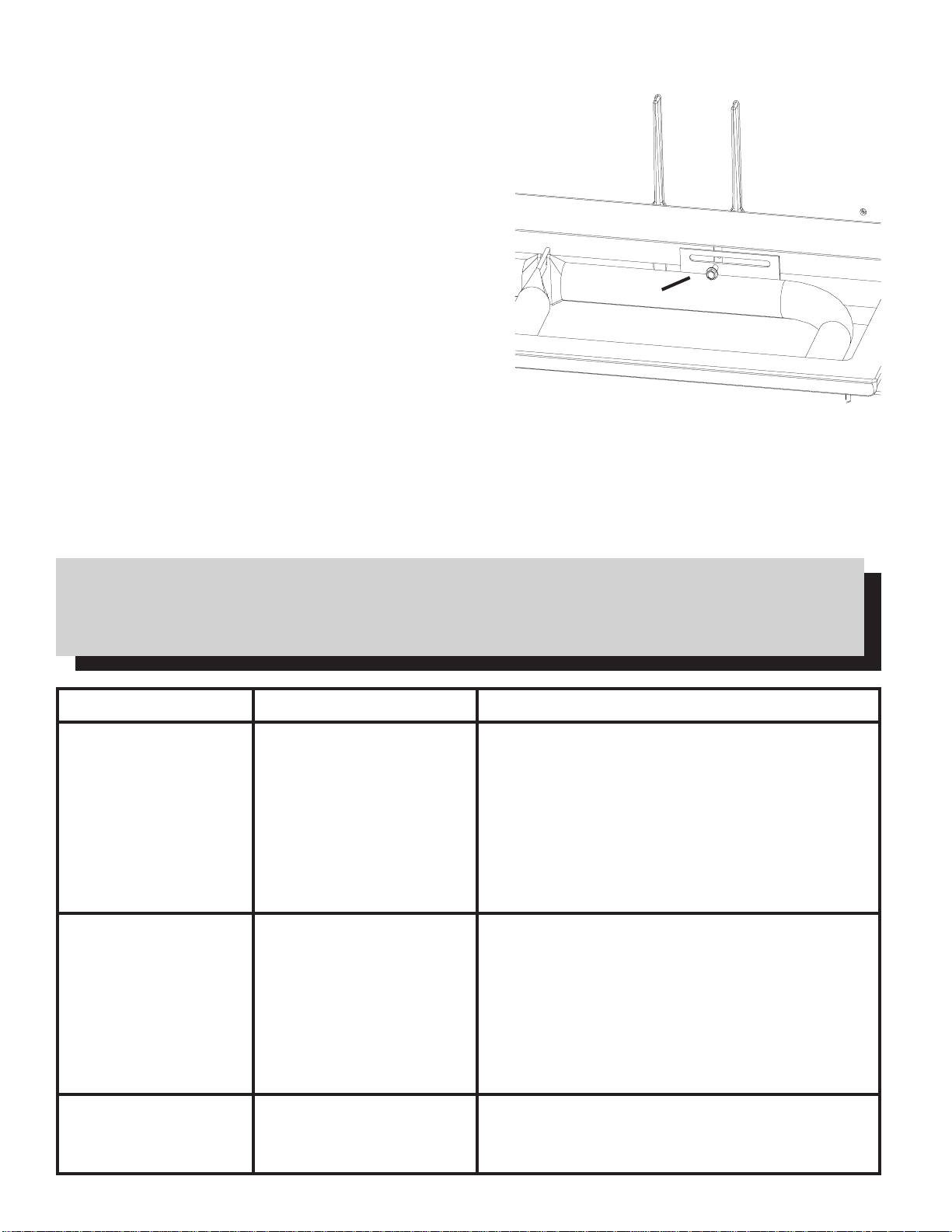

BURNER

LIGHT BLUE

YELLOWTIPPING

DARK BLUE

If the burner is getting too little air, the flames will be lazy yellow, and possibly produce soot. If the burner is getting too much air, the
flames will be lifting erratically from the burner and may cause difficulties when lighting.

HOSE - Check for abrasion, melting, cuts and cracks. If any of these conditions exist, do not use gas grill. Have part replaced by your
gas grill dealer, or qualified gas installer.

BURNER - The burner is made from heavy wall 304 stainless steel, but due to the extreme heat and corrosive environment,
surface corrosion will occur. Use a brass wire brush to remove surface corrosion. Clean any blocked ports
using an opened paper clip. Do not enlarge the burner ports. Spiders and insects are attracted to the smell
of propane and natural gas. The burner is equipped with an insect screen on the air shutter, which will
reduce the likelihood of insects building nests inside the burner, but does not entirely eliminate
the problem. The nest or web will cause the burner to burn with a soft yellow or orange flame or
cause a fire (flashback) at the air shutter underneath the control panel. To clean the inside of the
burner, it must be removed from the gas grill. Remove the screw(s) located either in the center
of the burner on 308 models, or above the burner to the left and right of the centre of the burner
on 450 models. Lift back of burner upwards to remove. Use a flexible venturi tube cleaning
brush to clean out the inside of the burner. Shake any loose debris out of the burner, through the
gas inlet. Ensure that the insect screen is clean, tight, and free of any lint or other debris. Check
also that the valve orifices are clean. Do not enlarge the orifices. Re-install the burner. Check that the
valve enters the burner when installing. Replace burner cover and mounting screws to complete installation.

BURNER PORT

APPROXIMATELY

1/2"

Screw

ALUMINUM CASTINGS - Clean castings periodically with warm soapy water. Aluminum will not rust, but due to high tempera­tures and weathering, oxidation can occur on aluminum surfaces. This will appear as white spots on the castings. To refinish
the castings, clean them and sand lightly with fine sandpaper. Wipe surface to remove any residue, and paint with high
temperature barbecue paint. Protect surrounding areas from over-spray. Follow curing directions found on the can.

TROUBLESHOOTING

Problem PossibleCauses Solution

Low heat / Low flame when
valve turned to high.

8

For propane - improper lighting
procedure.

For natural gas - undersized sup­ply line.

For both gases - improper pre­heating.

Ensure lighting procedure is followed carefully. All gas grill
valves must be in the off position when the tank valve is turned
on. Turn tank on slowly to allow pressure to equalize. See
lighting instructions.

Pipe must be sized according to installation code.

Pre-heat grill with both main burners on high for 10 to 15
minutes.

Problem Possible Causes Solution

Excessive flare-ups/uneven
heat.

Burners burn with yellow
flame, accompanied by the
smell of gas.

Flames lift away from
burner, accompanied by the
smell of gas, and possibly
difficulties in lighting.

Burner will not light with the
igniter, but will light with a
match.

Humming regulator.

Sear plates installed incorrectly. Ensure sear plates are installed with the holes towards the

front, and the slots on the bottom. See assembly instructions.

Improper pre-heating. Pre-heat grill with both main burners on high for 10 to 15

minutes.

Excessive grease and ash build
up on sear plates and in drip pan.

Possible spider web or other
debris, or improper air shutter
adjustment.

Improper air shutter adjustment. Close air shutter slightly according to combustion air

Dead battery / or installed
incorrectly.

Loose electrode wire.

Wrong replacement igniter.
Improper gap at electrode tip.

Lifting flames on burner. Close air shutter slightly - see previous problem.
Normal occurence on hot days. This is not a defect. It is caused by internal vibrations in the

Clean sear plates and drip pan regularly. Do not line pan
with aluminum foil. Refer to cleaning instructions.

Thoroughly clean burner by removing. See general
maintenance instructions. Open air shutter slightly according
to combustion air adjustment instructions.

adjustment instructions.

Replace with heavy duty 'AAA' battery. Install with positive
terminal up.

Check that electrode wire is firmly pushed onto the terminal
on the back of the igniter.

One spark systems must use a one spark igniter.
Ensure that the collector box is tight, and the gap between the

electrode end and the collector box is between 1/8 - 3/16".
The gap can be adjusted by bending the box in or out.

regulator, and does not affect the performance or safety of the
gas grill. Humming regulators will not be replaced.

Burners will not crosslight
each other.

"Paint" appears to be
peeling inside lid or hood.

Plugged ports along back of
burner.

Grease build up on inside
surfaces.

Clean burner ports. See burner maintenance instructions.

This is not a defect. The finish on the lid and hood is porcelain,
and will not peel. The peeling is caused by hardened grease,
which dries into paint-like shards, that will flake off. Regular
cleaning will prevent this. See cleaning instructions.

ORDERING REPLACEMENT PARTS

Beforecontactingthe customerservicedepartment, check theNAC web siteformore extensivecleaning,maintenance, troubleshootingandpart
replacement instructions at www.napoleongrills.com. Contact the factory directly for replacement parts and warranty claims. The customer
servicedepartmentis availablebetween9AM and 5PM (Eastern standardtime) at1-705-725-4258or faxat1-705-727-4282. In order toprocess
aclaim,we must beprovidedwith the followinginformation:

1.Modeland serialnumberof theunit.

2.Partnumber anddescription.

3.Aconcisedescription of theproblem('broken' is notsufficient).

4.Proofof purchase (photocopy ofthe invoice).

In some cases the customer service representative may request to have the parts returned to the factory for inspection, before providing
replacementparts. Thepartsmust beshippedprepaid to theattention of thecustomerservice departmentwiththe following information:

1.Modeland serialnumberof theunit.

2.Aconcisedescription of theproblem('broken' is notsufficient).

3.Proofof purchase (photocopy ofthe invoice).

4.ReturnAuthorizationnumber- provided bythecustomer servicerepresentative.

Beforecontactingcustomer service, kindlynotethat the followingitemsare not coveredbythe warranty:

-costsfortransportation, brokerage orexportduties

-laborcostsfor removal andre-installation

-costsforservice calls todiagnoseproblems

-discolorationofstainless steel parts

-partfailuredue to lackofcleaning andmaintenance,or use ofimproper cleaners (ovencleaner).

9

Les grils à gaz NAPOLÉON sont fabriqués conformémentauxnormes strictes du

Certificat d’assurance de qualité mondialement reconnues ISO 9001-2000.

Les produits NAPOLÉON sont conçus avecdescomposantes et des matériaux de qualité supérieure,assemblés

par des artisans qualifiés qui sont fiers de leur travail. Le brûleur et le montage de la soupape subissent un test

de détection de fuites et d’allumage à une station de test de qualité et sont soigneusement inspectés par un

technicien qualifié avant d’être emballés et expediés pour garantir que vous, le client, recevez le produit de

qualité dont vous vous attendezde NAPOLÉON.

GARANTIE À VIE LIMITÉE DU PRÉSIDENT

NAPOLÉON garantit votre nouveau gril à gaz contre tous défauts concernant les matériaux et le procédé de
fabrication tels qu’énumérés ci-après tant et aussi longtemps que vous êtes propriétaire du gril. Cette garantie
couvre: la fonte d’aluminium, les brûleurs en acier inoxydable, les embout en LUXIDIORde les tablettes
latérale, les tablette latérale en acier inoxydable, les roues, les boutons de contrôle, le couvercle de
porcelaine émaillée et le couvercle en acier inoxydable sous réserve des conditions suivantes. Pendant les dix
premières années, NAPOLÉON remplacera gratuitement les pièces de rechange selon son choix. De la
onzième année à vie, NAPOLÉON fournira les pièces de rechange à 50% du prix de détail courant.

Les composantes tels que le régulateur, roulettes, la grille-réchaud en acier inoxydable, les tuyaux et les
raccords, les fixations et les accessoires sont couverts et NAPOLÉON fournira les pièces gratuitement durant la
première année de la garantie limitée.

Les composantes tels que les plaques de brûleur en acier inoxydable, les grilles de cuisson en acier
inoxydable (canal), l’allumeur exclure les pile, la jauge de température et les soupapes de laiton sont couverts
et NAPOLÉON fournira les pièces gratuitement durant les trois premières années de la garantie limitée.

NAPOLÉON n’assumera aucun frais de transport, demain-d’oeuvre ou taxes d’exportation.

CONDITIONS ET LIMITATIONS

“NAPOLÉON garantit ses produits contre tous défauts de fabrication à l’acheteur d’origine seulement (i.e. l’individu ou la personne morale (client inscrit) dont le nom apparaît
sur la carted’enregistrement de garantie déposée auprès deNAPOLÉON) à condition que l’achat aitété fait par l’entremise d’un représentant autorisé NAPOLÉON et sous
réserve des conditions et limitations suivantes.”

Cette garantie d’usine n’estpas transférable et ne peut être prolongéepar aucun de nos représentants qu’elle qu’ensoit la raison.

Le gril à gaz doit être installé par un installateur ou entrepreneur qualifié. L’installation doit être faite conformément aux instructions d’installation incluses avec le produit et à

tous les codes d’incendie et de construction locaux et nationaux.

Cette garantie limitée ne couvre pas les dommages causés par un usage impropre, un manque d’entretien, feux de graisse, un environnement inadéquat, un accident, des

modifications, de l’abus ou de la négligence. L’installation de pièces d’autres fabricants annulera cette garantie.

Cette garantie limitée ne couvre pasnon plus les éraflures, les bosselures, la corrosion ou la décoloration causés par la chaleur ou les produits d’entretien chimiques et

abrasifs ni l’écaillage des pièces de porcelaine émaillée ni les composantes utilisées dans l’installation du gril à gaz.

Dans le cas d’une détérioration des composantes causant un mauvais fonctionnement pendant la période couverte par la garantie, un remplacement part des composantes

sera effectué.

Au cours de la première année seulement, cette garantie s’appliqueà la réparation ou au remplacement despièces garanties dont les matériaux oula fabrication sont

défectueux à la condition que le produit ait été utilisé conformément aux instructions d’opération et dans des conditions normales.

Après la première année, seloncette Garantie à vie limitée du Président NAPOLÉON peut, à sa discrétion, se libérer complètement de toutes ses obligations en ce qui

concerne cette garantie en remboursant àl’acheteur d’origine le prix de gros de toutes pièces garanties quisont défectueuses.

NAPOLÉON ne sera pas responsable de l’installation, main-d’oeuvre ou autres coûts ou dépenses relatives à la réinstallation d’une pièce garantie carde
telles dépenses ne sont pas couvertes par cette garantie.

Nonobstant toutes les dispositions contenues dans cette Garantie à vie limitée du Président, la responsabilité de NAPOLÉON sous cette garantie est définie comme ci-

dessus et elle ne s’appliquera à aucun dommage accidentel, consécutif ou indirect.

Cette garantie définitles obligations et responsabilités de NAPOLÉONen ce qui concerne le grilà gaz NAPOLÉON. Tout autre garantie énoncée ou implicite ence qui

concerne ce produit, ses composantes ou accessoires est exclue.

NAPOLÉON n’endosse ni n’autorise aucun tiers à assumer en son nom, tout autre responsabilité concernant la vente de ce produit. NAPOLÉON ne se tiendra pas

responsable d’une surchauffe ou d’explosions causées par des conditions environnementales tel que des vents forts ou une ventilation inappropriée.

T ousdommages causés au gril par la température, un usage abusif ou l’utilisation de produits d’entretien chimiques ouabrasifs ne seront pas la responsabilité de

NAPOLÉON.

La facture ouune copie sera requise ainsique le numéro de série etde modèle du gril lorsd’une réclamation auprès de NAPOLÉON. La carte d’enregistrement doit être

retournée dansles quatorzejours pour enregistrerla garantieou enregistrer en ligne a: www.napoleongrills.com.

NAPOLÉON se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant d’approuver les réclamations.
NAPOLÉON n’assumera aucun frais de transport, de main-d’oeuvre ou taxes d’exportation.

10

AVERTISSEMENT

Ne tentez pas d’allumer cet appareil avant d’avoir lu la section des instructions “D’ALLUMAGE” de ce manuel

POURVOTRESÉCURITÉN’ENTREPOSEZ OU N’UTILISEZPAS DE GASOLINE ,DEVAPORISATEURSOU DE

LIQUIDESINFLAMMABLESÀPROXIMITÉ DE CETOUDETOUT AUTREAPPAREIL.UNEBONBONNE DE PRO-

P ANENON-BRANCHÉE NEDEVRAITPAS ÊTRE ENTREPOSÉEÀPROXIMITÉ DECETOU DE TOUTAUTRE

APP AREIL.SI L’INFORMATION CONTENUE DANS CESINSTRUCTIONSN’ESTPASSUIVIEÀ LALETTRE, UN

INCENDIEOUUNEEXPLOSION POURRAITENRÉSULTER CAUSANT DESDOMMAGESÀLAPROPRIÉTÉ,DES

BLESSURESHUMAINESOUMÊME LAMORT.

DANGER

QUEF AIRESI VOUS DÉTECTEZ UNEODEURDEGAZ?

•Fermez l’alimentationprincipaleen gaz.

•Éteignez touteflammenue.

•Ouvrez le couvercle.

•Appelezimmédiatement votre fournisseurde gazoules pompierssil’odeur persiste.

CONSIGNES DE SÉCURITÉ

* Ce gril à gaz n’est pas conçu pour être installé dans ou
sur des véhicules récréatifs et/ou des bateaux.
* Ce gril doit être utilisé uniquement à l’extérieur dans un
endroit bien ventilé et ne doit jamais être utilisé à l’intérieur
d’un édifice, d’un garage ou de tout autre endroit fermé.
extérieure seulement.
* Gardez les fils électriques ou tuyaux d’alimentation de
combustible éloignés des surfaces chauffantes.
* Inspectez le tuyau d’alimentation en gaz avant chaque
utilisation. S’il montre des signes de fendillement excessif,
d’usure ou s’il est coupé, il doit être remplacé par un
ensemble de rechange spécifié par le fabricant avant
d’utiliser le gril.
* Lorsque la bonbonne de propane est débranchée du gril,
la bonbonne et le gril doivent être entreposés à l’extérieur
dans un endroit bien ventilé.
* Ne vous installez pas dans un endroit venteux. Les vents
forts ont des effets négatifs sur la performance de votre gril
durant la cuisson.

* Les adultes et en particulier les enfants devraient être prévenus
des dangers concernant les surfaces à hautes températures. Les
enfants devraient toujours être sous surveillance lorsqu’ils sont
près du gril.
* Un gril ne devrait jamais être modifié.
* Lorsque le gril n’est pas utilisé l’alimentation en gaz devrait être
coupée à la bonbonne ou à la soupape d’alimentation pour le gaz
naturel.
* Lorsque le gril doit être entreposé à l’intérieur, la bonbonne de gaz
doit être débranchée du gril, enlevée et entreposée à l’extérieur
dans un endroit bien ventilé et hors de la porté des enfants. Les
bonbonnes ne doivent en aucun temps être entreposées à
l’intérieur d’un édifice,d’un garage ou de tout autre endroit fermé.
* Le couvercle doit être fermé lors de la période de réchauffage du
gril.
* N’utilisez pas le plateau à condiments pour entreposer des
briquets, allumettes ou autres matériaux inflammables.
* Ce gril à gaz est conçu pour une utilisation.

QUOI FAIRE ET NE PAS FAIRE

À FAIRE

Lire le manuel d’instructions au complet avant d’utiliser le gril.
Respecter les dégagements recommandés des matériaux

inflammables (16" à l’arrière du gril et 7" sur les côtés). Une
distance plus grande est recommandée à proximité d’un
recouvrement de vinyle ou d’une grande surface vitrée.

Faire un test de fuites avant la première utilisation,
annuellement et à chaque fois qu’une composante de gaz est
changée.

Suivre les instructions d’allumage à la lettre lorsque vous
utilisez votre gril. Les soupapes des brûleurs doivent être
fermées lorsque vous ouvrez la soupape d’alimentation en
gaz.

S’assurer que les plaques du brûleur sont bien en place selon
le livre d’instructions. Les trous doivent être placés vers l’avant
du gril.

Nettoyer le tiroir d’égouttement et les plaques du brûleur
régulièrement pour éviter les feux de graisse.

Enlever la grille-réchaud avant d’allumer le brûleur arrière.
(La chaleur intense pourrait l’endommager).

ÀNEPASFAIRE

Ne pas passer le tuyau d’alimentation sous le tiroir
d’égouttement afin de garder une distance raisonnable entre
le tuyau et le fond du gril.

Ne pas utiliser le plateau à condiments pour entreposer des
briquets, des allumettes ou tout autre matériau inflammable.

Ne pas placer le gril sous une construction inflammable
non-protégée.

Ne pas utiliser le brûleur arrière en même temps que le
brûleur principal.

Ne pas laisser le gril sans surveillance lorsqu’il est allumé.
Ne pas allumer le gril avec le couvercle fermé.
Ne pas déplacer le gril pendant qu’il fonctionne ou qu’il est

chaud.
Ne pas permettre à l’eau froide (pluie, arrosoir, boyeau

d’arrosage etc) de venir en contacte avec le gril chaud. Une
grande différence de température pourrait causer
l’éclatement de la porcelaine.

11

BONBONNE DE GAZ

N’utilisez que des bonbonnes de gaz qui rencontrent les exigences des normes régionales et nationales. Assurez-vous que la
bonbonne puisse fournir suffisamment de combustible pour faire fonctionner l’appareil. Si vous êtes incertain, consultez votre
fournisseur de gaz.

• Placez toujours la bonbonne à la verticale sur une surface de niveau près du gril. (Royaume-Uni seulement)

• Soyez prudent lorsque vous manipulez la soupape de la bonbonne.

• Ne branchez jamais une bonbonne qui ne rencontre pas les exigences des normes locales.

• N’entreposez jamais de bonbonne de rechange à proximité d’un appareil en fonction. Les bonbonnes ne doivent pas être
exposées à la chaleur extrême ou à la lumière directe du soleil

INSTALLATION DE LA BONBONNE : Placez la bonbonne dans le trou de la tablette inférieure.

ROYAUME-UNI SEULEMENT : Placez la bonbonne sur une surface de niveau près du gril, sous la tablette latérale droite.

N’utilisez pas la tablette inférieure pour installer la bonbonne.

IMPORTANT : Assurez-vous que le tuyau soit installé de façon à conserver le dégagement nécessaire avec le dessous de
l’appareil.

BRANCHEMENT DE LA BONBONNE : Assurez-vous que le tuyau du régulateur de gaz est sans anomalie. Enlevez le

bouchon sur la soupape de gaz de la bonbonne. Serrez le régulateur sur la soupape de la bonbonne.

de fuites sur tous les raccords avant d’utiliser le gril.

bonbonne est branchée ou qu’une pièce du système de gaz est remplacée.

Un test de détection de fuites doit être fait annuellement et à chaque fois qu’une

.

Faites un test de détection

TUYAU DE GAZ

• Si le tuyau et le régulateur ne sont pas fournis par le fabricant, seuls les tuyaux et les régulateurs se conformant aux exigences
des normes nationales et régionales peuvent être utilisés.

• Ne branchez pas l’appareil à une source d’alimentation en gaz installée en permanence.

• Assurez-vous que le tuyau n’entre pas en contact avec de la graisse, d’autres jus de cuisson chauds ou toute surface chaude sur
l’appareil.

• Inspectez le tuyau régulièrement. Si le tuyau montre des signes de fendillement, de fonte ou d’usure, remplacez le tuyau avant
d’utiliser l’appareil.

• La longueur recommandée du tuyau est de 0,5 m. Le tuyau ne doit pas dépasser 1,5 m de longueur.

• Assurez-vous que le tuyau ne soit pas plié ou tordu lorsque installé.

• Remplacez le tuyau avant la date d’expiration imprimée sur celui-ci.

12

TEST DE DÉTECTION DE FUITES

N' UTILISEZ PAS DE SOURCES DE FEU POUR VERIFER UNE FUITES.

TEST DE FUITES: Il doit être fait avant la première utilisation, annuellement et à chaque fois qu’une pièce du système de gaz est

remplacée ou réparée. Ne fumez pas et enlevez toutes sources d’allumage lorsque vous faites ce test. Consultez le schéma de
test de fuites pour voir les endroits à tester.

1 - Fermez tous les boutons des brûleurs. Ouvrez la soupape de la bonbonne.
2 - Appliquez une solution de deux parts égales de savon liquide et d’eau sur tous les joints du régulateur, le tuyau et ses

raccords.
3 - Des bulles indiqueront une fuite de gaz. Resserrez le joint ou remplacez la pièce avec une autre recommandée par le

détaillant.
4 - Si la fuite ne peut être réparée, fermez l’alimentation de gaz à la bonbonne, enlevez-la et faites inspecter votre gril par votre

fournisseur de gaz ou détaillant. N’utilisez pas l’appareil jusqu’à ce que la fuite soit réparée.
5 - Fermez la soupape de la bonbonne.

RÉGULATEUR

Le tableau ci-dessous affiche les valeurs d’entrée de l’appareil.
308 SERIES BRÛLEUR TAILLE DE L’INJECTEUR ENTRÉE DE CHALEUR UTILISATION DE GAZ (TOTAL)

I II (TOTAL) PROPANE BUTANE
PRINCIPAL 60 64 8.8 kW 629 g/h 640 g/h
ARRIÈRE 60 64 4.4 kW 315 g/h 320 g/h
LATÉRAL 60 64 4.5 kW 322 g/h 327 g/h

450 SERIES BRÛLEUR TAILLE DE L’INJECTEUR ENTRÉE DE CHALEUR UTILISATION DE GAZ (TOTAL)

I II (TOTAL) PROPANE BUTANE
PRINCIPAL 63 65 12.3 kW 879 g/h 894 g/h
ARRIÈRE 58 60 5.6 kW 400 g/h 407 g/h
LATÉRAL 60 64 4.5 kW 322 g/h 327 g/h

Gaz certifiés / pressions - Vérifiez la plaque d’homologation pour vous assurer qu’elle corresponde avec la liste suivante.

Catégorie de gaz I

3B/P(30)

Grandeurs de l'injecteur (voir ci-dessus) I I II
Gaz / pressions

Butane 30 m bar
P ropane 30 m bar

Pays DK, FI, NL, NO,SEBE, ES, FR , GB,

I

3+(28-30/37)

Butane 28-30 mbar
P ropane 37 m bar

IE, IT, PT

I

3B/P(50)

Butane 50 m bar
P ropane 50 m bar

DE, AT

Les régulateurs pour le butane et le propane doivent posséder un indice d’au moins 1000 g/h (308 series). Les régulateurs pour
le butane et le propane doivent posséder un indice d’au moins 1200 g/h (450 series). Ne démontez pas et ne modifiez pas le
régulateur. N’utilisez que des régulateurs fournissant les pressions affichées dans le tableau ci-dessus.

13

INSTRUCTION D’ALLUMAGE

ACCESS

D'ALUMAGE

BOUTON

D'ALLUMEUR

308 SERIES

BRÛLEUR

BRÛLEUR

DE

GAUCHE

DE DROITE

Allumagedu

brûleurprincipal.

Tournez le bouton du

brûleur gauche sur

“high”.

Ouvrezlecouvercle

Fermez tous les boutons de contrôle

desbrûleurs,ouvrezla

soupaped’alimentationen

gazlentement.

Allumagedu

brûleurarrière.

Enlevez la grille-

réchaud.

BOUTON

D'ALLUMEUR

BRÛLEUR

DE GAUCHE

450 SERIES

BRÛLEUR

DE CENTRE

DE DROITE

BRÛLEUR

D'ARRIERE

Allumagedu

brûleurlatéral.

(facultatif)

Ouvrez le couvercle

du brûleur.

ACCESS

D'ALUMAGE

BRÛLEUR

Poussez et tenir la

bouton d'allumeur

ou allumez avec

une allumette.

Si l’allumage ne se fait

pas immédiatement,

fermez le bouton de

contrôle du brûleur et

attendez 5 minutes.

Aussitôt que le brûleur

de gauche est allumé

sur 'high', tournez le

bouton du brûleur du

centre et celui et droite

sur 'high'.

La bonbonne est équipée d’undispositif de contrôle d’écoulement du gaz. À moins que
tous les boutons des brûleurs soient fermés avant d’ouvrir la bonbonne, seules de
petites flammes seront obtenues.

Tournez le bouton de

contrôle du brûleur

arrière sur “high”.

Poussez et tenir la

bouton d'allumeur

ou allumez avec

une allumette.

Si l’allumage ne se

fait pas

immédiatement,

fermez le bouton de

contrôle du brûleur et

attendez 5 minutes.

Tournez le bouton de

contrôle du brûleur

latéral sur “high”.

Tournez le bouton de

l’allumeur plusieurs

fois ou utilisez une

allumette.

Si l’allumage ne se fait

pas immédiatement,

fermez le bouton de

contrôle du brûleur et

attendez 5 minutes.

14

N’utilisez jamaisle brûleur arrière avec le brûleur principal.

INSTRUCTIONS D’OPÉRATION

Lorsqu’ilestallumé pour lapremièrefois, le grildégageraune légèreodeur. Ceciest un phénomènenormalet temporaire causéparl’évaporation
despeintureset lubrifiants internes utilisésdansle processus defabricationet ne se reproduirapas. Allumez simplementvotregril sur “high”
pendantunedemi-heure.

UTILISATION DUBRÛLEURPRINCIPAL: Avant de cuirelesaliments ilestrecommandé de préchaufferle gril à“high”avec lecouverclefermé
pendantenviron10 minutes. Les alimentsàcuisson courte (poisson,légumes)peuvent être grillés aveclecouvercle ouvert. Unecuissonavec
le couvercleferméprocurera des températuresplusélevées et plus constantesquiréduiront la période decuissonet cuiront laviandede façon
pluségale.Les aliments quirequièrentun temps decuissonde plus de 30minutes, tels que lesrôtis, peuvent être cuitsen utilisant la méthode
indirecte(avecle brûleur allumé ducôté opposé à l’emplacementde la viande). Lorsquevousfaites cuire desviandestrès maigres, commeune
poitrine depoulet ou du porcmaigre,il est à conseillerde huiler les grillesdecuisson avant le préchauffagece qui aura poureffetd’empêcher
la viandedetrop coller aux grilles.Lefait de cuiredela viande avec beaucoupdegras, peut causer desflambéessoudaines. Il suffit alors
d’enleverlegras avant lacuissonou de réduirelatempérature pour remédieràce problème. Encasde flambées, éloignezlesaliments de la
flammeetréduisez la température. Gardezlecouvercle ouvert. Pourdesinstructions plus détaillées,veuillezconsulter le “Livrederecettes
toutessaisons”de NAPOLEON.

UTILISATION DUBRÛLEUR ARRIÈRE:Enlevez la grille-réchaudavant de l’allumer.Les grillesde cuisson doiventégalement être enlevéessi
ellesinterfèrentavec l’utilisation delarôtissoire. Ce grilestéquipé d’un brûleurarrièrede 15,000 BTU(308)/ 19,000 BTU(450).Le brûleur
arrièreestconçu pour être utiliséavecun ensemble derôtissoire(compris avec les appareilsPrestige) disponible chez votredétaillant.
Consultezlesinstructions de montagedel’ensemble rôtissoire pourplusde détails. Pourplacerle contre-poids aubonendroit enlevez lemoteur
de larôtissoirede son support.Placezla broche qui supportelaviande sur lesdeuxsupports à l’intérieur dugril.Le morceau de viandese
placera naturellementavecson côté le pluspesantvers le bas.Fixezle contre-poids en placeenplaçant le bras verslehaut. Vousdevez
ensuite glisserlepoids vers lehautou vers le basafinde contrebalancer le poidsdela viande puis serrez-leen place. Replacezlemoteur et
commencez lacuisson.Placez la lèchefritesousla viande pour récupérerlejus de cuisson quiservirapour arroser la viandeetcréer ainsi une
délicieusesaucenaturelle. On peut égalementajouterun peu d’eausinécessaire pour favoriserl’arrosage. Afin de capturerlejus à l’intérieur
delaviande, réglez le brûleurarrièreà “high” jusqu’aubrunissementpuis, réduisez ensuitelachaleur pour unecuissoncomplète. Gardez le
couvercle fermépourobtenir de meilleursrésultats. Vos rôtisetvolailles seront parfaitementdorésà l’extérieur tout enrestant tendres et juteux
àl’intérieur.Par exemple,unpoulet de 3livressur la rôtissoireseracuit dans approximativement1h30à une températureentre moyenne et
haute.Consultezvotre “Livre derecettestoutes saisons” deNAPOLEONpour de plusamplesinformations.

UTILISATIONDU BRÛLEUR LATÉRAL: Votrebrûleur latéral peutêtreutilisé comme unrond de cuisinièrenormalpour chaufferlessauces, les
soupes etc. Le grildoitêtre placé de manièreàce que leventn’affecte pas l’opération dubrûleurlatéral car ilenréduirait la performance.

NETTOYAGE

Assurez-vous que les brûleurs sont éteints avant de nettoyer. Éviter tout contact avec les surfaces chaudes. Nettoyez votre
gril dans un endroit où les produits de nettoyage n’endommageront pas votre patio, terrain ou terrasse. N’utilisez pas de
produit de nettoyage à fourneau pour nettoyer votre gril. La sauce BBQ et le sel sont très corrosifs et causeront une
détérioration très rapide de votre gril à moins que vous ne fassiez un nettoyage régulier.

LES GRILLES DE CUISSON ET LA GRILLE-RÉCHAUD: Les grilles de cuisson et la grille-réchaud sont plus faciles ànettoyer

durant la période de préchauffage en utilisant une brosse en laiton. Une laine d’acier peut être utilisée pour les taches les plus
rebelles. Les grilles en acier inoxydable vont changer de couleur en permanence dû à la chaleur excessive de la surface de
cuisson.

NETTOYAGE DE L’INTÉRIEUR DU GRIL: Enlevez les grilles de cuisson. Utilisez une brosse en laiton pour enlever les débris non­incrustés sur les côtés de la cuve et à l’intérieur du couvercle. Grattez les plaques de brûleur avec un couteau à mastic ou un
grattoir puis utilisez une brosse en laiton pour enlever la suie. Enlevez les plaques de brûleur et nettoyez les débris sur le
brûleur à l’aide de la brosse. Nettoyez tous les débris qui se trouvent à l’intérieur du gril en les faisant tomber dans le tiroir
d’égouttement. Assurez-vous de replacer les plaques de brûleur dans la bonne position. (Consultez les instructions de
montage si nécessaire pour un positionnement correct).

NETTOYAGE DU TIROIR D’ÉGOUTTEMENT: Sortezletiroird’égouttement pour en faciliter le nettoyage.Ildevraitêtre nettoyé
fréquemment (à toutes les 4 ou 5 utilisations) afin d’éviter une accumulation de graisse. La graisse et les jus tombent dans le
tiroir d’égouttement qui se trouve sous la cuve du gril et coulent pour aller s’accumuler dans le récipient à graisse jetable qui
se situe sous le tiroir d’égouttement. L’accumulation de graisse est un danger pour le feu. Ne tapissez jamais votre tiroir
d’égouttement à l’aide de papier d’aluminium car ceci aurait pour effet de nuire au bon écoulement de la graisse. Le tiroir
d’égouttement devrait être gratté à l’aide d’un couteau à mastic ou d’un grattoir en jetant les débris dans le récipient à graisse
jetable. Le récipient jetable devrait être remplacé entre deux et quatre semaines selon la fréquence d’utilisation du gril. Pour
vous procurer des récipients de rechange informez-vous à votre représentant NAPOLEON.

15

NETTOYAGE DE L’EXTÉRIEUR DU GRIL: N’utilisez pas de produits abrasifspour nettoyer les pièces peintes, de fini porcelaine ou
en acier inoxydable. Les éléments en porcelaine émaillée doivent être manipulés avec soin. Le fini émaillée étant cuit il devient
comme du verre; il s’ébrèchera au moindre choc. Vous pouvez vous procurer de la peinture émaillée pour les retouches chez
votre détaillant NAPOLEON. Utilisez une solution d’eau savonneuse chaude pour nettoyer l’extérieur du gril pendant qu’il est
encore tiède au toucher. Pour nettoyer les surfaces en acier inoxydable utilisez un produit de nettoyage à acier inoxydable ou un
produit de nettoyage tout usage sans abrasif. Frottez toujours dans le sens du grain. N’utilisez pas de laine d’acier car elle
égratignerait le fini. Les pièces en acier inoxydable vont décolorer sous l’effet de la chaleur pour habituellement prendre une
couleur dorée ou brune. Cette décoloration est normale et n’affectera pas la performance du gril.

INSTRUCTIONS D’ENTRETIEN

Fermez le gaz à la source et débranchez l’appareil avant l’entretien. L’entretiendevrait être effectué seulement lorsque le gril
est froid pour éviter toutes possibilités de brûlure.Un test de détection de fuites devrait être effectué annuellement ouà
chaque fois qu’une composante de gaz est remplacée.

AJUSTEMENT DE L’AIR DE COMBUSTION (ceci doit être effectué par uninstallateur qualifié): Le volet d’air est réglé à l’usine et ne

devrait pas avoir besoin normalement d’être ajusté. Cependant dans des conditions exceptionnelles un ajustement peut être
requis. Lorsque le volet d’air est bien ajusté, les flammes seront bleues foncées avec des pointes bleues pâles ou quelques fois

jaunes.

BRÛLEUR

BLEUE PÂLE

POINTEJAUNE

BLEUE FONCÉE

Si le brûleur ne reçoit pas assez d’air, les flammes seront jaunes pâles et produiront possiblement de la suie. Si le brûleur reçoit
trop d’air, les flammes scintilleront de façon erratique et causeront possiblement des problèmes d’allumage.

1. Pour ajuster le volet d’air, enlevez les grilles de cuisson, les plaques de brûleur et laissez le couvercle ouvert. Pour ajuster le
volet d’air du brûleur arrière, vous devez enlevez le couvercle arrière.

ORIFICE DU BRÛLEUR

1/2"

2. Desserrez la vis de verroullage du volet d’air et ouvrez ou fermez le volet d’air selon le cas. Les ajustements normaux sont:
Brûleur principal Propane 1/4" Brûleur arrière Propane ouvert au complet

Naturel 1/8" Naturel 3/8"

3. Allumez les brûleurs et positionnez-les à “high”. Inspectez visuellement les flammes. Lorsque les volets sont ajustés, éteignez

les brûleurs, serrez la vis de verrouillage et replacez les pièces qui avaient été enlevées. Assurez-vous que les petits grillages
contre les insectes sont installés.

BOYAU - Vérifiez l’usure, coupures, craquelures ou s’il est fondu. Si vous découvrez une de ces défectuosités, n’utilisez pas votre gril.
Faites remplacer la pièce par votre détaillant NAPOLEON ou par un installateur qualifié.

16

BRÛLEUR - Le brûleur est fait d’acier inoxydable 304, mais en raison de la chaleur extrême et d’un environnement corrosif, il se
produira une corrosion de surface. Enlevez cette corrosion à l’aide d’une brosse en laiton. Nettoyez les orifices bouchées à l’aide
d’un trombonne déplié. N’agrandissez surtout pas les orifices du brûleur. Les araignées et les
insectes sont attirés par l’odeur du propane et du gaz naturel. Le brûleur est muni d’un grillage
contre les insectes qui protège le volet d’air réduisant ainsi la possibilité que les insectes se
construisent des nids dans le brûleur mais ceci n’est pas efficace à 100 %. Le nid ou la toile
d’araignée fera que le brûleur produira une flamme jaune pâle ou orangée ou causera des
“ratés” de feu au niveau des volets d’air sous le panneau de contrôle. Pour nettoyer l’intérieur
du brûleur vous devez le détacher du gril. Retirez les vis qui se trouvent
au-dessus de l'arrière du brûleur, de chaque côté du centre. Soulevez
l’arrière du brûleur vers le haut pour le retirer. Utilisez une brosse flexible
de tube de venturi pour nettoyer l’intérieur du brûleur. Faites sortir tous les
débris qui se trouvent à l’intérieur du brûleur en le brossant. Assurez-vous
que le grillage est propre, serré et libre de tous débris ou déchets. Vérifiez
également que les orifices de la soupape sont propres. N’agrandissez
surtout pas les orifices. Réinstallez le brûleur. Assurez-vous que la
soupape pénètre le brûleur lors de la réinstallation. Replacez le couvre­brûleur et la vis centrale afin de terminer l’installation.

MOULAGES EN ALUMINIUM - Nettoyez les moulages périodiquement à
l’aide d’une solution d’eau savonneuse chaude. L’aluminium ne rouillera
pas mais dû aux chaleurs élevées et aux effets climatiques, une oxydation
se produira sur les surfaces d’aluminium. Ceci apparaîtera comme des
taches blanches sur les moulages. Pour réparer le fini des moulages, sablez-les à l’aide d’un papier émeri fin. Essuyez la surface et
peinturez avec de la peinture à gril haute température. Protégez les alentours des vapeurs de peinture. Suivez les directives de
séchage inscrites sur la bonbonne de peinture.

Vis

GUIDE DE DÉPANNAGE

Problème CausesProbables Solution

Chaleur faible / Flamme
petite lorsque le bouton de
contrôle est sur “high”.

Flambée excessive /
Chaleur inégale.

Pour le propane - procédure
d’allumage incorrect.

Pour le gaz naturel - tuyau
d’arrivée du gaz trop petit.

Pour les deux sortes de gaz ­mauvais préchauffage

Plaques de brûleur mal
installées.

Mauvais préchauffage Préchauffez le gril à l’aide des deux brûleurs principaux

Amas excessif de graisse et de
cendres sur les plaques de
brûleur et dans le tiroir
d’égouttement.

Assurez-vous que la procédure d’allumage est suivie à
la lettre. Tous les boutons de contrôle du gril doivent être
fermés lorsque vous ouvrez la soupape d’arrivée de gaz à
la bonbonne ce qui devrait être fait lentement pour
assurer l’équilibre de la pression. Voir les instructions
d’allumage.

Grosseur du tuyau doit être selon le code d’installation.

Préchauffez le gril à l’aide des brûleurs principaux en les
plaçant à “high” pendant 10 à 15 minutes.

Assurez-vous que les plaques sont installées avec les
trous vers l’avant et les fentes en dessous. Voir les
instructions du montage.

pendant 10 à 15 minutes.
Nettoyez les plaques de brûleur et le tiroir d’égouttement

régulièrement. Ne tapissez pas le tiroir d’égouttement
avec du papier d’aluminium. Consultez les instructions de
nettoyage.

Les flammes produites par
les brûleurs sont jaunes et
vous détectez une odeur de
gaz.

Possibilité de toiles d’araignée,
d’autres débris ou d’un mauvais
ajustement des volets d’air.

Enlevez le brûleur et nettoyez-le complètement. Consultez
les instructions d’entretien. Ouvrez les volets d’air un peu
tout en suivant les règles.

17

Problème CausesProbables Solution

Les flammes se détachent
du brûleur, accompagnées
d’une odeur de gaz et
possiblement une difficulté
d’allumage.

Le brûleur ne s’allume pas
avec l’allumeur mais
s’allume avec une
allumette.

Le régulateur murmure.

Les brûleurs ne s’allument
pas les uns aux autres.

Mauvais ajustement des volets
d’air.

La pile est déchargée ou
installée incorrectement.

Fil de l’électrode lâche. Assurez-vous que le fil de l’électrode soit poussé bien au

Mauvais allumeur de rechange. Le système à 1 étincelle ne fonctionnera qu’avec un

Mauvais écart du bout de
l’électrode.

Les flammes se séparent du
brûleur.

Problème normal en temps
chaud.

Les orifices sont bouchées à
l’arrière du brûleur.

Fermez légèrement les volets d’air selon les instructions
d’ajustement des volets d’air.

Remplacez avec des piles AAA à grande capacité. Installez
la pile avec la borne positive (+) vers le haut.

fond sur le terminal derrière l’allumeur.

allumeur de ce type.
Assurez-vous que la boîte de connection est bien fixée et

que la distance entre l’électrode et celle-ci est entre 1/8" et
3/16". La distance peut être ajustée en poussant la boîte
vers l’extérieur.

Fermez le volet d’air légèrement - voir le problème
précédent.

Ceci n’est pas un défaut. Il est causé par une vibration à
l’intérieur du régulateur et n’affecte en rien la performance
et la sécurité du gril à gaz.

Nettoyez les orifices du brûleur. Consultez les instructions
d’entretien.

La peinture semble peler à
l’intérieur du couvercle.

Accumulation de graisse sur les
surfaces internes.

Ceci n’est pas un défaut. Le fini du couvercle est
porcelainisé et ne pèlera pas. Le pelage est causé par la
graisse qui durci et sèche comme des éclats de peinture
qui pèlent. Un nettoyage régulier préviendra ce problème.
Consultez les instructions de nettoyage.

COMMANDE DES PIÈCES DE RECHANGE

Avantdecontacter le bureaude service duclientele,veuillez prendrenote,que notre guidede dépanage estmaintenentdispoible surlenet a
www.napoleongrills.com. Ici,vous trouver beaucoupd'information comme lesinstructionsde d'opérationetde nettoyageetcomment remplacer
lespièces. Contactezlemanufacturier directementpourobtenir des piècesde rechanges etfairedes réclamationssurgarantie. Ledépartement
deserviceest à votredisposition entre 9AM et5PM (heure normalede l’est) au1-705-725-4258ou faxau1-705-727-4282. Pourqu’une
réclamationsoittraitée, l’informationsuivanteest nécessaire :

1.Modèleet numérodesérie del’appareil.

2.Numérode lapièceet description.

3.Unedescription concise duproblème(«cassé» n’est passuffisant).

4.Preuved’achat (copie delafacture).

5.Avoir enmainvotre VisaouMastercard pour payerles frais d'expedition.

Dansquelquescas, le départementdu service peutdemanderde leur retournerla pièce pourdesfins d’inspection avantde fournir unepiècede
rechange.Lespièces doivent être expédiéesportpayé àl’attentiondu département deservice avec l’informationsuivante :

1.Modèleet numérodesérie del’appareil.

2.Unedescription concise duproblème(«cassé» n’est passuffisant.

3.Preuved’achat (copie delafacture).

4.Unnuméro l'autorisation deretour - fourniparle représentantdudépartement de service.

Avantdecontacter le départementdeservice, veuillez prendrenote que lesitemssuivants ne sontpar couverts parlagarantie :

-coûtsdetransport, bris etfraisd’exportation

-main-d’oeuvrepourl’enlèvement etl’installation de lapièce

-coûtsdesappels de servicepour diagnostiquer leproblème

-décolorationdespièces en acierinoxydable

-brisdespièces suite àun manque d’entretienoude maintenance,ouutilisation denettoyeursnon appropriés (nettoyeurà fourneau)

18

De NAPOLEON-gasbarbecues worden vervaardigd volgens de strenge normen van het wereldwijd erkende

ISO 9001-2000-kwaliteitscertificaat.

NAPOLEON-producten bevatten kwaliteitsonderdelen en –materiaal en worden geassembleerd door goed

opgeleide vakmensen die trots zijn op hun werk. De branders en kleppen worden getest op lekkage en

brandbestendigheid in een proefstation en worden grondig gecontroleerd door een gekwalificeerd

technicus voordat zij worden verpakt en verzonden. Zo ontvangt u als klant met zekerheid het

kwaliteitsproduct dat u van NAPOLEONverwacht

NAPOLEON-GASBARBECUES-BEPERKTE LEVENSLANGEGARANTIEVANDEPRESIDENT

NAPOLEON garandeert uw nieuwe NAPOLEON-gasbarbecue op materiaal- en constructiefouten voor
zolang als u er de eigenaar van bent. Deze garantie geldt voor: aluminium gietwerk, roestvrijstalen
branders, roestvrijstalen grillroosters, LUXIDIO®-zijrekken, wielen, knoppen, geëmailleerde deksels en
roestvrijstalen deksels. Er dient aan de volgende voorwaarden te zijn voldaan. Tijdens de eerste tien jaar
zal NAPOLEON naar eigen goeddunken gratis voorzien in reserveonderdelen. Vanaf het elfde jaar zal
NAPOLEON voorzien in reserveonderdelen tegen 50% van de gangbare kleinhandelsprijs.

Voor gedekte onderdelen als de regelaar, de wieltjes, het warmhoudrek, de slangen en aansluitstukken,
de bevestigingsmiddelen en de accessoires zal NAPOLEON gratis voorzien in onderdelen tijdens het
eerste jaar van de beperkte garantie.

Voor gedekte onderdelen als de roestvrijstalen kookplaten, roestvrijstalen grillroosters, de ontsteker (met
uitzondering van de batterijen), temperatuursonde en koperen kleppen zal NAPOLEON gratis voorzien in
onderdelen tijdens de eerste drie jaren van de beperkte garantie.

NAPOLEON is niet verantwoordelijk voor transportkosten, loonkosten of uitvoerbelastingen.

VOORW AARDENEN BEPERKINGEN

“NAPOLEON garandeert haar producten tegen fabrieksfouten alleen tegenover de oorspronkelijke koper (m.n. de natuurlijke of rechtspersoon (geregistreerde klant)
wiens naam op de aan NAPOLEON teruggestuurde garantiekaart vermeld wordt), mits zij werden aangeschaft via een erkende NAPOLEON-handelaar. De aanschaf
moet voldoen aan de volgende voorwaarden en beperkingen:

Deze fabrieksgarantie isniet overdraagbaar en mag opgeen enkele manier door onze vertegenwoordigers worden verlengd.

De gasbarbecue moet door eengemachtigde, erkende onderhoudstechnicus of aannemer worden geïnstalleerd. De installatie moet worden uitgevoerd in
overeenstemming met de met het product meegeleverde installatie-instructiesen met alle lokale en nationale bouw- en brandreglementen.

Deze beperkte garantie dekt geen schade ten gevolge van verkeerd gebruik, gebrekkig onderhoud, vetbrand, een vijandige omgeving, een ongeval, wijzigingen,
misbruik of verwaarlozing, en het installeren van onderdelen van andere fabrikanten maakt deze garantie ongeldig.

Deze beperkte garantie dekt bovendien geen krassen, deuken, verf, roest of verkleuring door hitte, schurende en chemische schoonmaakmiddelen, en dekt ook
niet het afbladderen van geëmailleerde onderdelen of tijdens de installatie van de gasbarbecue gebruikte onderdelen.

Worden de onderdelenzoveel slechter dat ze tijdens deduur van de beperkte garantie niet meer werken, dan zal een vervangend onderdeel worden geleverd.

Alleen tijdens het eerste jaar omvat deze garantie de vervanging van gegarandeerde defecte onderdelen met materiaal- of constructiefouten mits het product werd
bediend in overeenstemming metde bedieningsinstructies en onder normale omstandigheden.

Na het eerste jaar kan NAPOLEON met betrekking tot deze beperkte levenslange garantie van de president beslissen alle verplichtingen af te wijzen aangaande
deze garantie dooraan de oorspronkelijke door deze garantie gedekte koper de groothandelsprijs van de door degarantie gedekte maar defecte onderdelenterug te
betalen.

NAPOLEON is niet verantwoordelijk voor de installatie-, loon- of alle andere (on)kosten betreffende het opnieuw installeren van een door de garantie
gedekt onderdeel en deze onkosten worden niet door deze garantie gedekt.

In afwijking van de bepalingen van deze beperkte levenslange garantie van de president, wordt de verantwoordelijkheid van NAPOLEON volgens deze garantie
gedefinieerd als hierboven en wordt zij in geen geval uitgebreid tot enige incidentele, gevolg- of indirecte schade.

Deze garantie bakent de verplichtingen en de aansprakelijkheid van NAPOLEON af met betrekking tot NAPOLEON-gasbarbecues en enige andere explicieteof
impliciete garantie aangaande dit product, zijn onderdelen of accessoires is uitgesloten.

NAPOLEON aanvaardt geen andere aansprakelijkheid met betrekking tot de verkoop van dit product en geeft ook geen derde de toestemming om dergelijke
aansprakelijkheid voor haar te aanvaarden. NAPOLEON is niet verantwoordelijk voor: overgloeien, uitwaaien ten gevolge van weersomstandigheden zoals sterke
wind, of onvoldoende verluchting.

Beschadiging van de gasbarbecue ten gevolge van het weer, hagel, ruwe behandeling, of schadelijke chemicaliën of reinigingsmiddelen kan niet ten laste van
NAPOLEONworden gelegd.

Bij het indienen van een claim bij NAPOLEON zijn de verkoopovereenkomst of een kopie ervan en het serie- en modelnummer vereist. De garantiekaart moet
binnen 14dagen worden geretourneerd zodat degarantie kan wordengeregistreerd. U kunt ookonline registreren op www.napoleongrills.com.

NAPOLEON behoudt het recht het betreffende product of onderdeel door haar vertegenwoordiger te laten controleren voordat een claim wordt gehonoreerd.

NAPOLEON is niet verantwoordelijk voor transportkosten, loonkosten of uitvoerbelastingen.

19

WAARSCHUWING

Steek dit apparaat niet aan voordat u de instructies van het hoofdstuk AANSTEKEN in dezehandleiding hebt gelezen.

SLA VOORUWVEILIGHEIDGEENBENZINEOFANDEREONTVLAMBAREDAMPEN EN VLOEISTOFFEN OP OF

GEBRUIK DEZE NIETINDEBUURTVAN DIT OF ENIG ANDERAPPARAAT. NIET AANGESLOTEN FLESSEN

MOGEN NIETINDEBUURTVANDITOFENIGANDER APPARAAT WORDEN OPGESLAGEN. INDIEN DEZE

AANWIJZINGENNIETPRECIESWORDENOPGEVOLGD,KANDATBRAND-OFEXPLOSIEGEVAAR

MEEBRENGENENMATERIËLE SCHADE, PERSOONLIJK LETSELOFDEDOOD VEROORZAKEN.

GEVAAR

DOE HETVOLGENDEINDIENUGASRUIKT:

• Sluit de leidinggastoevoer af.

• Doof open vlammen.

• Open het deksel.

• Neem onmiddellijk contact op met het gasbedrijf of de brandweer indien u gas blijft ruiken.

VEILIGHEIDSVOORSCHRIFTEN M.B.T. BEDIENING

• Deze gasbarbecue mag niet in of op pleziervoertuigen en/of –

vaartuigen worden geïnstalleerd.

• Deze gasbarbecue mag alleen buiten op een goed verluchte

plek worden gebruikt. Gebruik hem nooit in een gebouw, garage

of een andere gesloten ruimte.

• Houd elektrische snoeren en brandstoftoevoerslangen

verwijderd van hete oppervlakken.

• Controleer vóór gebruik de brandstoftoevoerslang. Blijkt dat er

te veel afgeschaafde of versleten plekken zijn of dat de slang

scheuren vertoont, dan moet deze voordat de gasbarbecue

wordt gebruikt worden vervangen door een andere door de

fabrikant goedgekeurde slang.

• Wanneer de gasfles niet losgekoppeld wordt van het

apparaat, moeten de gasbarbecue en de fles buiten op een

goed verluchte plek worden opgeslagen.

• Niet op winderige plekken plaatsen. Stevige wind tast het

kookrendement van de gasbarbecue aan.

• Sluit na ieder gebruik de gastoevoer ter hoogte van de fles af.

• Verplaats het apparaat niet wanneer het in gebruik is.

• Volwassenen en vooral kinderen moeten worden gewezen
op de gevaren van hoge temperaturen aan het kookoppervlak.
Houd kleine kinderen uit de buurt.

• Deze gasbarbecue mag absoluut niet worden gewijzigd.

• De gastoevoer moet ter hoogte van de propaanfles of de
aardgaskraan worden afgesloten wanneer de barbecue niet
wordt gebruikt.

• Bij opslag van de gasbarbecue binnen moet de
propaanfles worden losgekoppeld van de barbecue,
verwijderd en buiten opgeslagen op een goed verluchte plek,
buiten het bereik van kinderen. Losgekoppelde flessen
mogen niet in een gebouw, garage of andere gesloten ruimte
worden bewaard. Op aardgas werkende apparaten moeten
van de gastoevoer worden losgekoppeld wanneer zij binnen
worden opgeslagen.

• Het bovenste deksel moet worden gesloten wanneer de
gasbarbecue wordt opgewarmd.

• Gebruik het kruidenrek niet om aanstekers, lucifers of ander
ontvlambaar materiaal te bewaren.

• Deze gasbarbecue is uitsluitend bestemd voor gebruik
buitenshuis.

20

BELANGRIJK: WAT WEL EN WAT NIET MAG

WEL NIET

Lees vóór gebruik de gebruikshandleiding van de
gasbarbecue helemaal door.

Laat voldoende ruimte tussen brandbaar materiaal en het
apparaat: 41 cm tegenover de achterkant en 18 cm
tegenover de zijkanten. In de buurt van vinyl of grote
vensterruiten wordt extra ruimte aanbevolen.

Test het apparaat op lekkage vóór het eerste gebruik,
jaarlijks en na vervanging van gasonderdelen.

Volg de instructies voor ontsteking tijdens de bediening van
de barbecue zorgvuldig op.

De branderknoppen moeten uit staan wanneer de
gastoevoerkraan wordt opengedraaid.

Zorg ervoor dat de kookplaten in de juiste positie staan,
volgens de betreffende installatie-instructies.

Maak geregeld het vetkommetje en de kookplaten schoon
om vetophoping en bijgevolg vetbranden te voorkomen.

Verwijder het warmhoudrek voordat u de achterste brander
aansteekt. (Door de extreem hoge temperatuur zal het
warmhoudrek worden beschadigd.)

Draag beschermende handschoenen wanneer u hete
voorwerpen of onderdelen aanraakt.

Gebruik het kruidenrek niet om aanstekers, lucifers of ander
ontvlambaar materiaal te bewaren.

Plaats het apparaat niet onder een onbeschermde brandbare
constructie.

Gebruik de achterste brander niet wanneer de hoofdbranders
werken.

Laat een werkende barbecue niet onbeheerd staan.
Steek de branders niet aan wanneer het deksel gesloten is.
Verplaat s de barbecue niet wanneer hij nog heet of aan het

werken is.
Zorg ervoor dat er geen koud water (regen, sproeier, slang etc.)

in aanraking komt met een werkend apparaat. Door het grote
temperatuurverschil kan het email schilferen.

Knoei niet met door de fabrikant verzegelde onderdelen.
Gebruik het onderste rek niet voor de opslag van een

reservegasfles.

GASFLES

Gebruik uitsluitend goedgekeurde gasflessen. Zorg ervoor dat de fles voldoende gas bevat voor een goede werking van het
apparaat. Neem in geval van twijfel contact op met het lokale gasbedrijf.

• Plaats de fles altijd verticaal op een vlakke ondergrond naast de barbecue. (alleen in Groot-Brittannië)

• Draai altijd voorzichtig aan de gastoevoerkraan.

• Sluit nooit een niet-goedgekeurde gasfles aan op het apparaat.

• Bewaar geen reservegasfles in de buurt van een werkend apparaat. Gasflessen mogen niet worden blootgesteld aan
overmatige hitte of direct zonlicht.

INSTALLATIE VANDEGASFLES:Plaats de fles in het gat van het onderste rek.
ALLEEN IN GROOT-BRITTANNIË: Plaats de gasfles op een vlakke ondergrond naastde barbecue onder het rechterzijrek.

Gebruik het onderste rek niet voor het opslaan van een gasfles.

BELANGRIJK: Zorg ervoor dat de gasslang zo loopt dat er voldoende afstand blijft tegenover de onderkant van het apparaat.
AANSLUITING VAN DE GASFLES: Zorg ervoor dat er geen kinkenzijn in de slang van de gasregelaar.Verwijder de dop of plug

van de gastoevoerkraan. Bevestig de regelaar aan de gastoevoerkraan. Test alle verbindingen op lekkage voordat u de
barbecue gebruikt. De lektest moet op de volgende momenten worden uitgevoerd: jaarlijks, telkens als een gasfles wordt
aangesloten of wanneer een gasonderdeel werd vervangen.

GASSLANG

• Indien de slang en de regelaar niet door de fabrikant worden meegeleverd, dan mogen alleen goedgekeurde slangen en
regelaars worden gebruikt.

• Sluit het apparaat niet aan op een permanente gasinstallatie.

• Zorg ervoor dat de slang niet in contact komt met vet, ander heet braadvet of hete oppervlakken van de barbecue.

• Controleer de slang regelmatig. Indien hij gescheurd, gesmolten of versleten is, moet hij worden vervangen voordat het
apparaat opnieuw wordt gebruikt.

• De voor de slang aanbevolen lengte bedraagt 0,5 m. Hij mag niet langer dan 1,5 m zijn.

• Zorg ervoor dat er bij de installatie geen verdraaiing of kinken zijn in de slang.

• Vervang de slang vóór de vervaldatum die erop vermeld staat.

21

INSTRUCTIES I.V.M. LEKTEST

TEST NIET OP LEKKAGE MET BEHULP VAN EEN VUURTJE

LEKTEST: Test het apparaat op lekkage vóór het eerste gebruik, jaarlijks en na vervanging of onderhoud van gasonderdelen.
Rook niet tijdens deze test en verwijder alle ontstekingsbronnen. Zie het schema in verband met lektests voor de te controleren
gedeelten.

1. Schakel alle branderknoppen uit. Draai de gastoevoerkraan open.

2. Breng met een borstelje op alle verbindingen en aansluitingen van de regelaar, slang, verdeelstukken en kranen een
oplossing van vloeibare zeep en water aan.

3. Luchtbellen wijzen op een gaslek. Draai het losse onderdeel vast of vervang het door een door de handelaar aanbevolen
stuk.

4. Als het lek niet kan worden gedicht, sluit dan de gastoevoer af, koppel deze af en laat de barbecue controleren door het
gasbedrijf of de handelaar. Gebruik het apparaat slechts nadat het lek werd gedicht.

5. Sluit de gastoevoer af.

REGELAAR

In de volgende tabel vindt u invoerwaarden voor het apparaat.

308 serie

BRANDER OPENINGSGROOTTE WARMTE-INVOER GASVERBRUIK(TOTAAL)

I II (TOTAAL) PROPAAN BUTAAN
HOOFDBRANDER 60 6 4 8.8 kW 629 g/h 640 g/h
ACHTERZIJDE 60 6 4 4.4 kW 315 g/h 320 g/h
ZIJBRANDER 60 64 4.5kW 322 g/h 327 g/h

450 serie

BRANDER OPENINGSGROOTTE WARMTE-INVOER GASVERBRUIK(TOTAAL)

I II (TOTAAL) PROPAAN BUTAAN
HOOFDBRANDER 63 6 5 12.3 kW 879 g/h 894 g/h
ACHTERZIJDE 58 6 0 5.6 kW 400 g/h 407 g/h
ZIJBRANDER 60 64 4.5kW 322 g/h 327 g/h

Gecertificeerde gassen / drukwaarden – Controleer of de kenplaat overeenkomt met de volgende lijst.

Gassoort I

3B/P(30)

Openingsgrootten (zie hierbov en) I I II
Gassen / drukwaarden

Butaan 30mbar
P ropaan30mbar

Landen DK, FI, NL, NO,SEBE, ES, FR, GB,

I

3+(28-30/37)

Butaan 28-30m bar
P ropaan 37mbar

IE, IT, PT

I

3B/P(50)

Butaan 50mbar
P ropaan50mbar

DE, AT

De regelaars voor zowel butaan- als propaangas moeten een nominale waarde hebben van ten minste 1000 g/h (model 308) of
1200 g/h (model 450). Knoei niet met de regelaar of wijzig hem niet. Gebruik uitsluitend regelaars die de in de bovenstaande
tabel vermelde druk leveren.

22

INSTRUCTIES I.V.M. AANSTEKEN

308 SERIE

LIGHTING

HOLE

ONTSTEKER

LINKERBRANDER

Aansteken hoofdbrander

Draai de knop van de

linkerbrander in de

hoogste stand.

RECHTERBRANDER

Open het deksel.

Zorg ervoor dat de

branderknoppen uit staan

en draai dan de

gastoevoerkraan open.

Aansteken achterste

brander

Verwijder het

warmhoudrek.

ONTSTEKER

LINKERBRANDER

450 SERIE

MIDDENBRANDER

RECHTERBRANDER

Aansteken zijbrander

(optioneel)

Open het branderdeksel.

ACHTERSTE

BRANDER

LIGHTING

HOLE

Houd de ontstekingsknop

ingedrukt totdat de

barbecue is aangestoken

of steek aan met een

lucifer.

Draai de branderknop

dicht indien geen

onmiddellijke ontsteking.

Wacht vijf minuten.

Zodra de linkerbrander in

de hoge stand aan het

branden is, kunt u de

knop van de middleste of

de rechterbrander in de

hoge stand draaien.

De propaanfles is voorzien vaneen meter voor te groot debiet. Zo zullen slechts kleine
vlammen worden verkregen tenzij alle branders zijn uitgeschakeld voordat de
gastoevoerkraan van de fles wordt opengedraaid.

Draai de knop van de

achterste brander in de

hoge stand.

Houd de ontstekingsknop

ingedrukt totdat de

barbecue is aangestoken

of steek aan met een

lucifer.

Draai de branderknop

dicht indien geen

onmiddellijke ontsteking.

Wacht vijf minuten.

Draai de knop van de

zijbrander in de

hoogste stand.

Draai de

ontstekingsknop

verschillende malen

naar rechts of steek aan

met een lucifer.

Draai de branderknop

dicht indien geen

onmiddellijke

ontsteking. Wacht vijf

minuten.

Gebruik de achterste brander niet wanneer een van de hoofdbranders werkt.

23

KOOKINSTRUCTIES

Wanneer de gasbarbecue voor het eerst wordt aangestoken, zult u een geur ruiken. Dat is normaal en is maar heel tijdelijk. Het gaat
om het “inbranden” van verf en smeermiddelen binnenin die werden gebruikt tijdens de productie. Dit gebeurt maar één keer . Laat de
hoofdbranders ongeveer een half uur lang op de hoogste stand aan staan.

GEBRUIK VAN DE HOOFDBRANDERS: Bij het schroeien van voedsel is voorverwarming aanbevolen door alle hoofdbranders ca. 10
minuten lang in de hoge stand te plaatsen met het deksel gesloten. Voedsel dat niet lang hoeft te worden gekookt (vis, groenten),
mag met het deksel open worden gebarbecued. Wanneer met het deksel gesloten wordt gekookt, krijgt u hogere, evenrediger
verdeelde temperaturen die de kooktijd verminderen en het vlees gelijkmatiger bakken. Voedsel met een kooktijd van meer dan 30
minuten (bv. gebraad) kan indirect worden klaargemaakt (met de brander die tegenover het voedsel ligt). Bij het bereiden van
bijzonder mager vlees zoals kippenborsten of mager varkensvlees mogen de roosters vóór de voorverwarming eerst worden
ingesmeerd met olie om te voorkomen dat het vlees blijft eraan kleven. Wanneer vlees met veel vet wordt klaargemaakt, kunnen
vlammen opflakkeren. Snijd het vet weg of verlaag de temperatuur om opflakkering te voorkomen. Gebeurt dit toch, plaats dan het
voedsel weg van de vlammen en verminder de temperatuur. Laat het deksel open.

GEBRUIK VAN DE ACHTERSTE BRANDER: Verwijder vóór gebruik het warmhoudrek. De grillroosters moeten eveneens worden
verwijderd als daarmee het spit wordt gehinderd. De achterste brander is bedoeld voor gebruik met het bij de handelaar beschikbare
spit. Zie de instructies i.v.m. het monteren van het spit. Verwijder voor het gebruiken van het tegengewicht de motor van het spit uit de
barbecue. Plaats het spit met het klaar te maken vlees in de houders binnenin de barbecue. Het vlees gaat vanwege het gewicht
met de zwaarste zijde naar beneden hangen. Span de tegengewichtsarm en het gewicht aan zodat de arm naar boven wijst. Schuif
het tegengewicht voor evenwicht naar binnen of naar buiten en zet het vast. Monteer de motor opnieuw op zijn plaats en begin te
koken. Plaats onderaan een bord om het vet op te vangen. U kunt dit over het vlees gieten of gebruiken als saus zonder dat u er iets
hoeft aan toe te voegen. U kunt het eventueel aanlengen. Om het vlees lekker sappig te houden, gebruikt u eerst de achterste
brander in de hoge stand totdat het bruin wordt. Verminder vervolgens de temperatuur en kook het voedsel gaar. Houd het deksel
gesloten voor een beter resultaat. Gebraad en gevogelte worden perfect bruin aan de buitenkant en blijven sappig en mals binnenin.
Kip aan het spit van ca. 1,5 kg bijvoorbeeld is in de middelste tot hoge stand gaar in ongeveer anderhalf uur.

GEBRUIK VAN DE ZIJBRANDER: De zijbrander kan worden gebruikt zoals de branders bovenaan een fornuis, voor saus, soep etc. De
gasbarbecue moet zodanig worden geplaatst dat de zijbrander uit de wind staat zodat hij optimaal werkt.

REINIGINGSINSTRUCTIES

Schakel de branders uit voordat u ze reinigt. Vermijd direct contact met hete oppervlakken. Maak de barbecue schoon op een plek
waar reinigingsmiddelen geen terras, gazon of patio kunnen beschadigen. Gebruik geen speciaal voor fornuizen bestemde
reinigingsmiddelen voor het schoonmaken van deze gasbarbecue. Reinig de grillroosters of enig ander onderdeel van de barbecue
ook niet in een zelfreinigende oven. Barbecuesaus en zout kunnen corrosief zijn en tasten de onderdelen van de barbecue snel aan
als deze niet regelmatig worden schoongemaakt.

ROOSTERS EN WARMHOUDREK – De roosters en het warmhoudrek maakt u bij voorkeur schoon tijdens het voorverwarmen met
behulp van een zachte koperen borstel. Voor hardnekkige vlekken mag u ook staalwol gebruiken. Roestvrijstalen roosters verkleuren
permanent bij normaal gebruik vanwege de hoge temperatuur van het kookoppervlak.

REINIGEN VAN DE BINNENKANT VAN DE GASBARBECUE – Verwijder de grillroosters. Verwijder met een zachte koperen borstel de
losse resten van de gegoten binnenzijden en van de binnenkant van het deksel. Schuur de kookplaten af met een stopverfmes of een
schraapmesje en verwijder de as met een metalen borstel. Verwijder de kookplaten en veeg de etensresten van de branders met
een koperen borstel. Veeg alle zich in de barbecue bevindende resten in de afneembare lekbak. Plaats de kookplaten opnieuw op de
juiste plaats (lees de montage-instructies voor de juiste oriëntatie).

LEKBAK – Schuif de lekbak uit om het schoonmaken te vergemakkelijken. De bak moet vaak worden gereinigd (om de4à5beurten)
om vetophoping te voorkomen. Vet en ander overtollig braadvet komen in de lekbak onderaan de gasbarbecue terecht en worden
eronder in het disposable vetkommetje opgevangen. Opgehoopt vet kan vuur vatten. Bekleed of vul de lekbak niet met
aluminiumfolie of zand, omdat daarmee het vet niet ongehinderd kan weglekken. De bak moet worden schoongeschraapt met een
stopverfmes of een schraapmesje en alle resten moeten in het disposable vetkommetje worden geveegd. Dit kommetje dient om de
2 à 4 weken te worden vervangen, afhankelijk van de gebruiksfrequentie. Neem voor benodigdheden contact op met uw handelaar
van Napoleon-gasbarbecues.

REINIGEN VAN DE BUITENKANT VAN DE GASBARBECUE – Reinig geverfde, geëmailleerde of roestvrijstalen onderdelen niet met
schurende schoonmaakmiddelen. Geëmailleerde onderdelen dienen extra voorzichtig te worden gehanteerd. De aangebakken
geëmailleerde afwerking lijkt op glas en schilfert wanneer men erop slaat. Om het email te retoucheren kunt u contact opnemen met
uw handelaar van Napoleon-gasbarbecues. De buitenkant van de barbecue moet met lauw zeepwater worden schoongemaakt
wanneer hij nog warm aanvoelt. Reinig de roestvrijstalen oppervlakken met een schoonmaakmiddel voor roestvrij staal of met een

24

niet-schurend product. Veeg altijd schoon met de draad mee. Staalwol maakt krassen in de afwerking en mag niet worden gebruikt.
Roestvrijstalen onderdelen verkleuren (ze worden goudkleurig of bruin) wanneer ze worden opgewarmd. Dat is normaal en
beïnvloedt de werking van de barbecue niet.

ONDERHOUDSINSTRUCTIES

Sluit de gastoevoer af aan de bron en schakel het apparaat uit voor iedere onderhoudsbeurt. Onderhoud mag
alleen worden uitgevoerd wanneer de barbecue is afgekoeld, om mogelijke brandwonden te voorkomen.
Een lektest moet jaarlijks en telkens als een gasonderdeel werd vervangen, worden uitgevoerd.

VERBRANDINGSLUCHT – REGELING – (Moet worden uitgevoerd door een erkend gasinstallateur.) De ventilatieklep werd door de
fabrikant ingesteld en zou onder normale omstandigheden niet hoeven te worden afgesteld. Onder extreme omstandigheden zou
afstelling noodzakelijk kunnen zijn. Wanneer de ventilatieklep juist is afgesteld, zijn de vlammen donkerblauw met lichtblauwe (en
soms gele) uiteinden.

LICHTBLAUW

BRANDER

BRANDEROPENING

GELE UITEINDEN

DONKERBLAUW

Indien de brander te weinig lucht krijgt, zijn de vlammen een beetje geel en kunnen zij roet veroorzaken. Indien de brander te
veel lucht krijgt, schieten de vlammen grillig uit de brander en kunnen zij problemen veroorzaken bij het aansteken.

SLANG – Controleer op afgeschaafde, gesmolten, doorgesneden en gebarsten plekken. Gebruik de gasbarbecue niet indien
de slang er zo uitziet. Laat het onderdeel vervangen door uw handelaar in gasbarbecues of door een erkend gasinstallateur.

BRANDER – De brander is vervaardigd uit dik roestvrij staal (type 304), maar vanwege de overmatige hitte en de corrosieve
omgeving zal zich blauwverkleuring voordoen. Verwijder de blauwverkleuring met een koperen borstel. Ontstop verstopte
openingen met een open paperclip. Maak de branderopeningen niet groter.Spinnen en insecten worden
aangetrokken door de geur van propaan- en aardgas. De brander is op de ventilatieklep voorzien van een
insectenscherm. Zo is de kans kleiner dat insecten in de brander nesten gaan bouwen, hoewel het
probleem niet volledig kan worden geëlimineerd. Nesten of spinnenwebben doen de brander met een
zachtgele of oranje vlam branden of veroorzaken brand (terugslag) ter hoogte van de
ventilatieklep onder het bedieningspaneel. Indien u de brander binnenin wenst schoon te
maken, moet hij eerst uit de barbecue worden gehaald. Verwijder de schroef of schroeven die
zich ofwel in het midden van de brander (model 308) of boven de brander links en rechts van
het midden (model 450) bevinden. Til de achterkant van de brander omhoog om hem te
verwijderen. Maak de binnenkant van de brander schoon met een soepele voor venturibuizen
bestemde borstel. Schud los afval uit de brander, door de gasinlaat. Zorg ervoor dat het
insectenscherm schoon is, strak vastzit, lintvrij is en geen sporen vertoont van ander afval. Controleer
ook of de ventielopeningen schoon zijn. Maak de openingen niet groter. Plaats de brander terug op zijn plaats. Controleer of de
klep in de brander gaat wanneer u deze installeert. Plaats het deksel en de montageschroeven terug om de installatie af te
ronden.

ONGEVEER

1,3 cm

Schroef

ALUMINIUM GIETWERK – Maak het gietwerk regelmatig schoon met lauw zeepwater. Aluminium roest niet, maar vanwege de
hoge temperaturen en de weerselementen, kan zich op aluminiumoppervlakken oxidatie voordoen. Op het gietwerk ziet u dan
witte vlekken. Om het opnieuw zijn oorspronkelijk uitzicht te geven, kunt u die vlekken afvegen en het gietwerk polijsten met fijn
schuurpapier.Veeg het oppervlak af om afval te verwijderen en verf het met tegen hoge temperaturen bestendige, speciaal voor
barbecues bestemde verf. Zorg ervoor dat dingen in de omgeving niet mee besproeid worden. Volg de aanwijzingen van de
spuitbus.

25

PROBLEEMOPLOSSING

Probleem Mogelijkeoorzaken Oplossing

Lage temperatuur / kleine
vlam wanneer klep in hoge
stand staat.

Propaan – verkeerde manier
van aansteken.

Aardgas – te kleine
toevoerleiding.

Volg zorgvuldig de instructies voor aansteken op. Alle
afsluiters van de gasbarbecue moeten dicht zijn wanneer
de gaskraan wordt opengedraaid. Draai de gasfles
langzaam open met het oog op gelijke druk. Zie de
instructies i.v.m. aansteken.

De grootte van de leiding moet overeenkomen
met de installiecode.

Overmatig opflakkerende
vlammen / warmte
onevenredig verdeeld.

Uit de branders komt een
gele vlam en u neemt ook
een gasgeur waar.

De vlammen schieten weg
uit de brander, u neemt een
gasgeur waar en het
aansteken verloopt moeilijk.

De brander kan niet
worden aangestoken met
de ontsteker maar wel met
een lucifer.

Beide gassoorten – onjuiste
voorverwarming.

Verkeerd geïnstalleerde
kookplaten.

Onjuiste voorverwarming.

Te grote ophoping van vet en as
op de kookplaten en in de lekbak.

Mogelijke aanwezigheid van een
spinnenweb of ander afval of
verkeerde afstelling van de
ventilatieklep.

Verkeerde afstelling van de
ventilatieklep.

Lege of verkeerd geïnstalleerde
batterij.

Losse elektrodedraad. Controleer of de elektrodedraad stevig op de

Verkeerde soort ontsteker. In systemen met 2 vonken moet een ontsteker met 2

Verkeerde opening aan
elektrode-uiteinde.

Van brander loskomende
vlammen.

De barbecue dient voorverwarmd te worden met beide
hoofdbranders in de hoge stand gedurende 10 à 15
minuten.

Zorg ervoor dat de kookplaten geïnstalleerd zijn met de
gaten naar voren gericht en de gleuven onderaan. Zie de
montage-instructies.

De barbecue dient voorverwarmd te worden met beide
hoofdbranders in de hoge stand gedurende 10 à 15
minuten.

Maak de kookplaten en de lekbak regelmatig schoon.
Bekleed de bak niet met aluminiumfolie. Zie de
reinigingsinstructies.

Verwijder de brander en maak hem grondig schoon. Zie de
algemene onderhoudsinstructies. Open de ventilatieklep
een beetje, overeenkomstig de instructies voor regeling van
de verbrandingslucht.

Sluit de ventilatieklep een beetje, overeenkomstig de
instructies voor regeling van de verbrandingslucht.

Vervang doorAAA-batterij voor zwaar gebruik. Plaats met
positieve pool op.

klemdraadhouder aan de achterzijde van de ontsteker is
gedrukt.

vonken worden gebruikt.
Zorg ervoor dat de behuizing dicht is en dat de afstand

tussen het elektrode-uiteinde en de behuizing tussen 0,3 en
0,5 cm bedraagt. De afstand kan worden geregeld door de
behuizing naar binnen of buiten te buigen.

Sluit de ventilatieklep een beetje – zie vorige
probleem.

Zoemende regelaar.

De branders steken elkaar
niet aan.

De “verf” in het deksel of de
kap bladdert blijkbaar af.

26

Normaal op warme dagen.

Verstopte openingen aan de
achterzijde van de brander.

Vetophoping op binnenzijde.

Dit is geen mankement. Dit wordt veroorzaakt door de
interne trillingen in de regelaar en beïnvloedt niet de werking
of de veiligheid van de gasbarbecue. Zoemende regelaars
worden niet vervangen.

Maak de branderopeningen schoon. Zie de
onderhoudsinstructies voor branders.

Dit is geen mankement. De afwerking van het deksel en de
kap is van email en bladdert niet af. Het afbladderen wordt
veroorzaakt door verhard vet, dat in de verfachtige stukken
droogt. Dit vet schilfert af. Dat kan worden voorkomen met
regelmatig reinigen. Zie de reinigingsinstructies.

BESTELLEN VAN RESERVEONDERDELEN

Raadpleeg voordat u contact opneemt met de klantendienst de website van NAC (www.napoleongrills.com) voor extra
informatie over reiniging, onderhoud, probleemoplossing en reserveonderdelen. Neem voor reserveonderdelen en
garantieclaims direct contact op met de fabriek. U kunt de klantendienst telefonisch bereiken tussen 9 en 17 u (EST) op het
nummer [phone] of via fax op [phone]. Voor het verwerken van uw claim dienen wij de volgende informatie
te ontvangen:

1. Model- en serienummer van het apparaat.

2. Onderdeelnummer en omschrijving.

3. Beknopte omschrijving van het probleem (‘defect’ volstaat niet).

4. Aankoopbewijs (fotokopie van factuur).

In bepaalde gevallen kan de vertegenwoordiger van de klantendienst u eventueel vragen de onderdelen voor inspectie te
retourneren aan de fabriek, voordat reserveonderdelen worden geleverd. De onderdelen moeten franco worden verzonden naar
de klantendienst met vermelding van de volgende informatie:

1. Model- en serienummer van het apparaat.

2. Beknopte omschrijving van het probleem (‘defect’ volstaat niet).

3. Aankoopbewijs (fotokopie van factuur).

4. Retourautorisatienummer – gekregen van de medewerker van de klantendienst.

Voordat u contact opneemt met de klantendienst, moet u weten dat de volgende artikelen niet gedekt zijn door de garantie:

-transport- of makelaarskosten of uitvoerbelastingen

-loonkosten voor verwijderen en opnieuw installeren

-kosten voor bezoek van onderhoudstechnicus voor diagnosevaststelling

-verkleuring van roestvrijstalen onderdelen

-defect onderdeel vanwege gebrekkige reiniging en onvoldoende onderhoud of gebruik van verkeerde reinigingsmiddelen

(reinigingsmiddel voor ovens).

27

ST AINLESSSTEELPARTS MAYHAVEA PROTECTIVE PLASTIC COATING, REQUIRED FOR THE

MANUFACTURINGPROCESS. PLEASEREMOVETHISCOA TINGBEFOREOPERATING THE UNIT .

LESPIÈCESENACIERINOXYDABLEPEUVENT ÊTRE RECOUVERTES D'UNE PELLICULE DE PROTECTION,

NÉCESSAIREDURANTLEPROCÉDÉDEFABRICATION.VOUS DEVEZ ENLEVER CETTE PELLICULEA V ANTDE

FAIREFONCTIONNER L'APPAREIL.

HETKANZIJNDA TROESTVRIJSTALENONDERDELENBESCHERMDWORDENMET EEN PLASTIC LAAGJE

(NODIG VOOR DEPRODUCTIE). VERWIJDERDITLAAGJEVOORDA TUHETAPPARAA TIN GEBRUIK NEEMT.

10 mm

3/8

1.

or

2 X

N570-0026 (#14 X 1/2")

4.5”

BLACK PANEL UNITS ONLY

LES GRILLES AVEC LES

P ANNEAUX NOIRE SEULEMENT

UITSLUITEND VOOR MODELLEN

MET ZWART PANEEL

2.

4 X

N570-0026 (#14 X 1/2")

IF NECESSARY, THE

CENTRE P ANEL CAN BE

T APPED DOWN WITH A RUBBER

MALLET .

SI NÉCESSAIRE, LE PANNEAU CENTRAL PEUT ÊTRE

ENFONCÉ AVEC UN MAILLET EN CAOUTCHOUC.

HET MIDDELSTE PANEEL KAN INDIEN NODIG MET EEN

RUBBEREN HAMER WORDEN INGESLAGEN.

10 mm

3/8

or

28

3.

2 X

N570-0026 (#14 X 1/2")

IF NECESSARY, THE CROSS BEAM CAN BE

T APPED DOWN WITH A RUBBER MALLET.

SI NÉCESSAIRE, LE BARRE DE TRAVERSE

PEUT ÊTRE ENFONCÉ AVEC UN MAILLET

EN CAOUTCHOUC.

HET DWARSBALK KAN INDIEN NODIG MET

EEN RUBBEREN HAMER WORDEN

INGESLAGEN.

10 mm

3/8

or

4.

4 X

N570-0026 (#14 X 1/2")

2 X

N485-0012

10 mm

3/8

or

2.25"

P

RESTIGE

3"

NOT REQUIRED FOR UK UNITS

NIET VEREIST VOOR BRITSE MODELLEN.

NON REQUIS POUR LES APPAREILS DU

ROYAUME-UNI

29

5.

4 X

N570-0026 (#14 X 1/2")

TWO PEOPLE ARE REQUIRED

FOR THIS STEP.

DEUX PERSONNNES SON

NÉCESSAIRES POUR CETTE

ÉTAPPE.

VOOR DEZE STAP ZIJN TWEE

MENSEN NODIG.

10 mm

3/8

or

+

-

PROPANE ONLY
PROPANE SEULEMENT

6.

ALLEEN OP PROPAAN WERKENDE APPARATEN

2 X

N570-0026 (#14 X 1/2")

NOT REQUIRED FOR UK

UNITS

NIET VEREIST VOOR

BRITSE MODELLEN.

10 m

3/8

or

m

NON REQUIS POUR LES

APPAREILS DU

ROYAUME-UNI

30

7.

8.

3/8

10 X

N570-0076 (#8 X 1/2”)

4 X

N570-0026 (#14 X 1/2")

31

9.

450 SERIES

450 SERIE

N305-0022

308 SERIES

308 SERIE

N305-0021

N305-0056

N520-0018

N305-0046

N520-0017

N305-0055

450 SERIES

450 SERIE

308 SERIES

308 SERIE

32

N305-0045

10.

T ANKLOCA TEDOUTSIDEENCLOSURE FOR UKUNITS.
OPBRITSEMODELLEN BEVINDT DEFLESZICHBUITEN DE BEHUIZING

BONBONNESITUÉE ÀL ’EXTÉRIEURDUCHARIOTPOURLESAPPAREILSDU ROY AUME-UNI

19 mm

3/4

or

11.

12.

LEAK TESTING
TEST DE FUITES
LEKTEST

33

13.

ITEM 308 PART # 450 PART # DESCRIPTION N/RB UNITS RB UNITS

1 n135-0018p n135-0020p left side lid casting / m oulage gauche du couvercle / gietwerk deksel, linkerzijde x x
2 n385-0045 w385-0045 NAPO LEONlogo / logo NAPOLEON/ NAPOLEON- logo x x

w450-0005 w450-0005 logo spring clips / écrous à ressort pour logo/ borgveren logo x x

black silicone lid bumper / pare-chocs du couvercle (silicone noir) / zw arte siliconen

n510-0002 n510-0002

3a n335-0018k n335-0021k black lid insert / couvercle noir / zw art dekselinzetstuk x

3b n335-0019 n335-0022

4 n685-0003 n685-0003 temperature gauge / jauge de température / temperatuurm eter x x
5 n135-0019p n135-0021p right side lid casting / moulagedroite du couvercle / gietw erk deksel, rechterzijde x x
6 n325-0025 n325-0026 lid handle / poignée du couvercle/ handgreep deksel x x
7 n135-0012p n135-0015p left side hood casting / moulagegauche du couvercle / gietwerk k ap,l inkerzijde x x
8 n335-0017k n335-0020k hood insert / couvercle / kapinzetstuk x x

9 n135-0013p n135-0016p right side hood casting / moulage droite du couvercle / gietwerk kap,rechterzijde x x
10 n570-0015 n570-0015 lid pivot screw / écrous du pivot / scharnierschroef dek sel x x
11 n570-0008 n570-0008 #8 x 1/2"" screw / vis / schroef x x
12 n735-0002 n735-0002 1/4" lockw asher / rondelleàressort / borgring x x
13 n570-0024 n570-0024 1/4-20 x 1/2"" screw / vis / schroef x x
14 n520-0017 n520-0018 warming rack / grille rechaud / w armhoudrek x x

15 - n010-0229
16 - n100-0003 back burner / brûleur arrière / achterste brander x

17 n305-0045 n305-0046
18 n305-0055 - left sear plate/ plaquedebrûleur gauche / linker kookplaat x x

n305-0056 - right sear plate/ plaquede brûleur droite / rechter kookplaat
18 - n305-0021 left/right sear plate / plaque de brûleur gauche/droite / link er/rechter kookplaat x x
19 - n305-0022 centre sear plate / plaque de brûleur centre / middelste kookplaat x x

20 n590-0137 n590-0139

21 n120-0005 n120-0007
22 n570-0076 n570-0076 #8-1/2" screw / vis / schroef x x

23 n590-0136 n590-0138

24 n120-0004 n120-0006
25 n200-0026 n200-0028 burner grease shield/ plaquede brûleur / afschermingtegen vet, brander x x
26 n475-0068 n475-0069 rotisserie mount / support de larôtissoire / spit, montage x x
27 n570-0039 n570-0039 #10 x 3/4" screw / vis / schroef x x
28 - n100-0010 main burner, centre / brûleur principal, centre / hoofdbrander, midden x x
29 n570-0021 n570-0021 #8-32 x 3/4"" screw / vis / schroef x x
30 n100-0005 n100-0009 main burner, left/right / brûleur principal, gauche/droite / hoofdbrander links/rechts x x
31 n135-0011p n135-0014p base casting / cuve / basis x x

stootrand deksel

stainless steel lid insert / couvercle en acier inoxydable / roestvrijstalen
dekselinzetstuk

back burner housing (infra-red) / boîter du brûleur arrière (infra-red) / behuizing
achterste brander (infrarood)

cooking grids - stainless steel / grille de cuisson (en acier inoxydable) / grillroosters ­roestvrij stalen

stainless steel side shelf left / tablette latérale en acier inoxydable gauche /
roestvrijstalen - zijrek linker

Luxidio shelf endcap right/ embout en Luxidio de tablette latérale (droite) / endcap
Luxidio, rek rechterzijde

stainless steel side shelf right / tablette latérale en acier inoxydable droite /
roestvrijstalen - zijrek rechter

Luxidio shelf endcap left / embout en Luxidio de tablette latérale(gauche) / endcap
Luxidio, rek link erzijde

xx

x

x

xx

xx

xx

xx

xx

32 n080-0136p n080-0132p bracket, unit mo unting / support de fixation de l'appareil / beugel, montage apparaat x x
33 n200-0064p n200-0063p back cover / couvercle arrière / deksel achteraan x x

n385-0025 n385-0025 rating plate / plaque d'homologati on/ kenp laat x x

34a n475-0134 n475-0130 control panel / panneau de contrôle / controlepaneel x
34b - n475-0131 control panel / panneau de contrôle / controlepaneel x

35 n710-0045 n710-0038 drip pan / tiroir d'egouttement / lekbak x x
36 n160-0006p n160-0006p grease tray holder /support du récipient à graisse / houder vetkommetje x x

replacement grease trays (5 pieces) / ensem ble de récipients à graisse /

37 n370-0052 n370-0052

38 n530-0012 n530-0012

34

n345-0008 n345-0008 gas supply hose - NL/ tuyau d'alimentation en gaz NL/ gastoevoerslang NL x x

reservevetkommetjes
gas supply hose/regulator - UK / tuyau d'alimentation en gaz/régulateur UK /

gastoevoerslang /regelaar UK

ac ac

xx

ITEM 308 PART # 450 PART # DESCRIPTION N/RB UNITS RB UNITS

n345-0006 n345-0006 gas supply hose - F R/ tuyau d'alim entation en gaz FR/ gastoevoerslang FR x x
n345-0004 n345-0004 gas supply hose - DE/ tuyau d'alimentation en gaz DE/ gastoevoerslang DE x x
n725-0009 n725-0009 m ai nburner valve / soupape brûleur principal / klep hoofdbrander x x
n725-0007 n725-0007 rear burner valve / soupape brûleur arriére / klep hoofdbrander x x

m ai nburner orifice (30 m bar) / bec d'orifice brûleur principal (30 m bar) / opening

n455-0017 n455-0022

n455-0014 n455-0023

n455-0021 n455-0024

n455-0001 n455-0021
n432-0007 n432-0008 m ani fold / collecteur / verdeelstuk x x

n255-0001 n255-0001

n720-0023 n720-0026

40 n380-0006 n380-0006

41a n357-0013 n357-0013

41b - n357-0014

42 n475-0163p n475-0164p
43 n570-0026 n570-0026 #14 x 1/2" screw / vis / schroef x x
44 n510-0006 n510-0006 caster plug - each / prise de roulettes (unité) / wieltjes - elk x x

45a n475-0133p n475-0129p

45b - n475-0137
46a n590-0108p n590-0103p bottomshelf - tank / tablettes inférieur - bouteille/ onderste rek - gasfles x x
46b n590-0114p n590-0113p bottomshelf -solid / tablettes inférieur / onderste rek - vast x x

47 n525-0007p n525-0006p cross beam/ barre de traverse / dwarsbalk x x

48 n010-0360p n010-0360p
49 n485-0011 n485-0011 clevis pin/ clavette en u / trekhaak speld x x
50 n745-0004 n745-0004 w heel - each / roue (unité) / wiel- elk x x
51 n485-0012 n485-0012 cotter pin / clavette d'arrêt / splitpen x x
52 n105-0002 n105-0002 snap bushing / bague à pression / bus klik verbinding x x
53 n585-0026p n585-0025p heat shield- except England/ pare-chaleur / hitteschild - behalve Engeland p p
54 n130-0010 n130-0010 caster - each / roulette (unité) / wieltjes - elk x x

- n240-0001 rear burner electrode / électrode du brûleur arriére / elektrode achterste brander x
n240-0016 n240-0016 m ai nburner electrode / électrode du brûleur principal / elektrode hoofdbrander x x
n350-0054 n350-0054 collector box - mainburner / boiteducollecteur du brûleur principal / behuizing x x

n020-0114 n020-0114
n370-0337 n370-0337 rotisserie kit / ensemble de la rôtissoire / spit ac x
n435-0004 n435-0004 rotisserie m otor DE/FR /NL / moteur de rôtissoire DE/FR/N L/ rotisserie motor DE/FR /N L ac x
n435-0003 n435-0003 rotisserie m otor - UK / moteur de rôtissoire UK / rotisserie motor UK ac x
n555-0007 n555-0006 rotisserie spit rod / tige de rôtissoire / spit ac x

n200-0010-2 n200-0011-1 vinyl cover / housse en vinyle / vinyl afdekhoes ac ac

n305-0034 n710-0001
n003-0056 n003-0055 charcoal tray / support à charbon / bakje houtskool ac ac

hoofdbrander (30 m bar)
m ai nburner orifice (50 m bar) / bec d'orifice brûleur principal (50 m bar) / opening

hoofdbrander (50 m bar)
rear burner orifice (30 m bar) / bec d'orifice brûleur arriére (30 mbar) / opening

achterste brander (30 m bar)
rear burner orifice (50 mbar) / bec d'orifice brûleur arriére (50 m bar) / opening

achterste brander (50 m bar

90 degree elbow (3/8 F to 1/2 FP) / coude degrés (3/8 Fto 1/2 FP) / elleboogstuk
(90 graden)

rear burner supply tube/ tuyau d'alimenation brûleur arriére / toevoerbuis achterste
brander

control knob, m ai nburner / bouton de contrôle principal / bedieningsknop,
hoofdbrander

electronic ignition - 1 spark/ allumeur électronique- 1 étincelles / elek tronische
ontsteking- 1 vonk

electronic ignition - 2 spark/ allumeur électronique- 2 étincelles / elek tronische
ontsteking- 2 vonken

left/right cart enclosure panel/ panneau pour chariot gauche/droite /link er­/rechterbehuizingspaneel - kar

front cart enclosure panel / panneau avant pour chariot / voorste behuizingspaneel ­kar

front cart enclosure panel stainless steel / panneau avant pour chariot enacier
inoxydable / roestvrijstalen voorste behuizingspaneel - kar

tank ring support - except E ngland/ support de la bouteille / steun flesring - behalve
E ng eland

m ai nassembly baggie / prinical sac d'accessories pour le montage/
hoofdconstructie - zakje

stainless steel griddle / plaquedecuisson en acier inoxydable / roestvrijstalen
kookpl aat

xx

xx

x

x

xx

xx

xx

x

x

xx

x

x

pp

xx

ac ac

x - standard p - propane/butane units only p - appareils propane/butane seulement p - alleen op propaan/butaan werkende apparaten
x - compris n - natural gas units only n - appareils gaz naturel seulement n - alleen op aardgas werkende apparaten
x - standaard ac - accessory ac - accessoires ac - accessoire

35

14.

36

NAPOLEONAPPLIANCECORPORATION

ACCESSORIES / PARTS ORDER FORM

CUSTOMERNAME:

FAXTO: 1-705-727-4282

PLEASEPRINTCLEARLY

DATE:

ADDRESS:

TELEPHONE:
VISAOR MASTERCARD #: EXPIRYDATE:

QUANTITY PRODUCT NUMBER DESCRIPTION

T AXES& SHIPPINGCHARGESMAYAPPLY

MODEL#:

SERIAL#:

37
