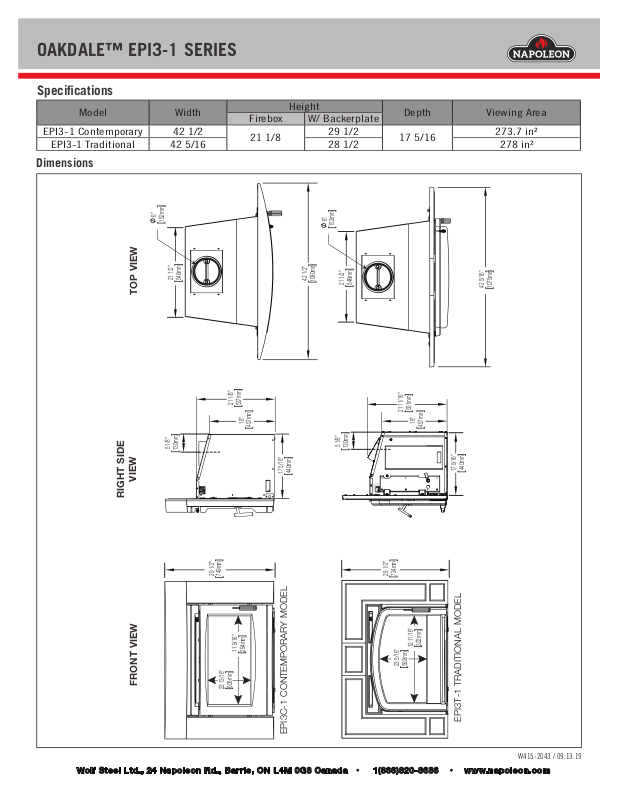

OAKDALE™ EPI3-1 SERIES
Specifi cations

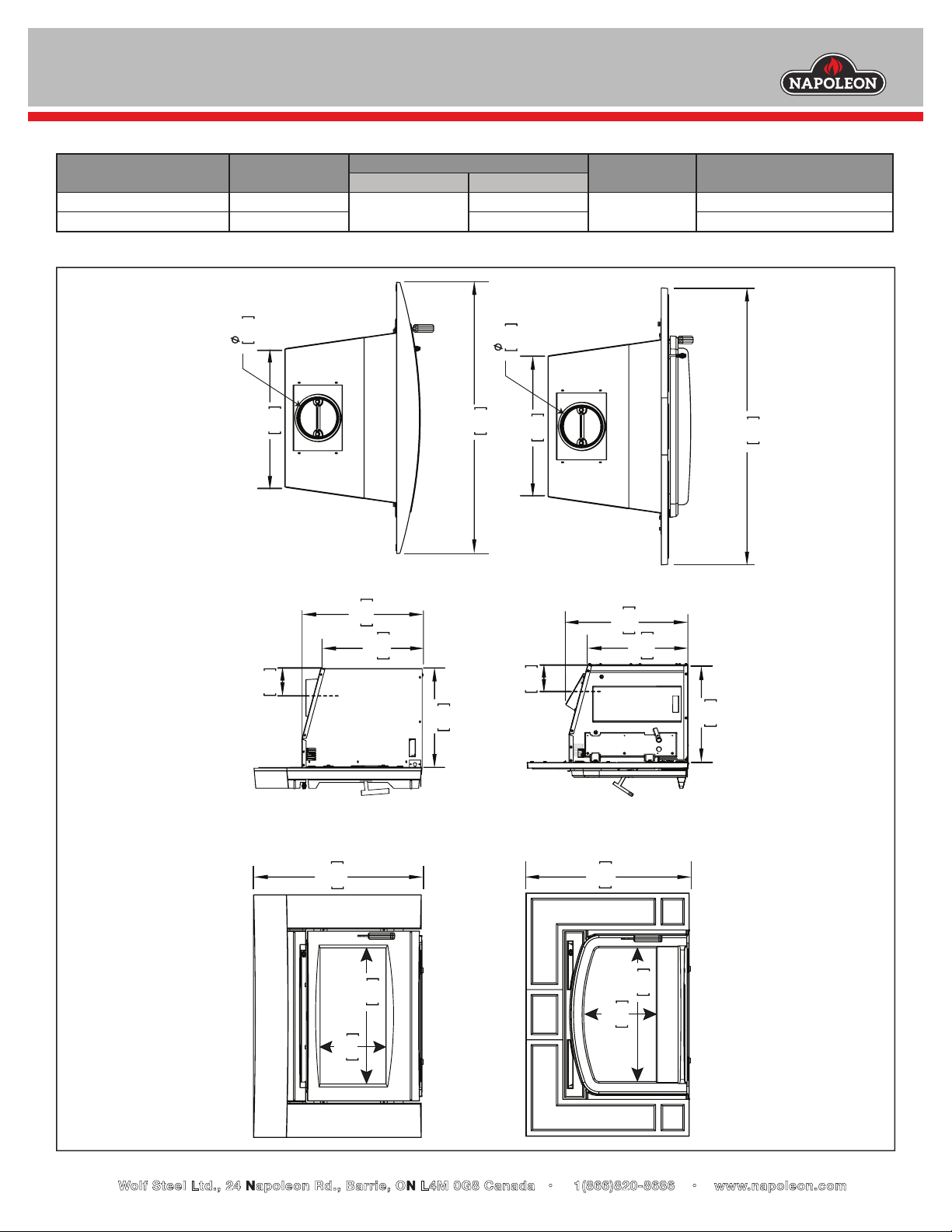

Model Width
EPI3-1 Contemporary 42 1/2
EPI3-1 Traditional 42 5/16 28 1/2 278 in²
Firebox W/ Backerplate
21 1/8
Dimensions
Height
29 1/2
Depth Viewing Area
17 5/16
273.7 in²
6"
152mm
21 1/2"
TOP VIEW
5 1/8"
VIEW
RIGHT SIDE
546mm
130mm
21 1/8"
537mm
18"
457mm
440mm
17 5/16"
42 1/2"
1080mm
6"
152mm
21 1/2"
5 1/8"
130mm
546mm
551mm
21 11/16"
18"
457mm
440mm
17 5/16"
42 5/16"
1075mm
FRONT VIEW
29 1/2"
749mm
23 13/16"
11 9/16"
294mm
605mm
28 1/2"
724mm
23 5/16"
322mm
12 11/16"
592mm
EPI3T-1 TRADITIONAL MODEL
EPI3C-1 CONTEMPORARY MODEL
W415-2043 / 09.13.19
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
Page 2
OAKDALE™ EPI3-1 SERIES

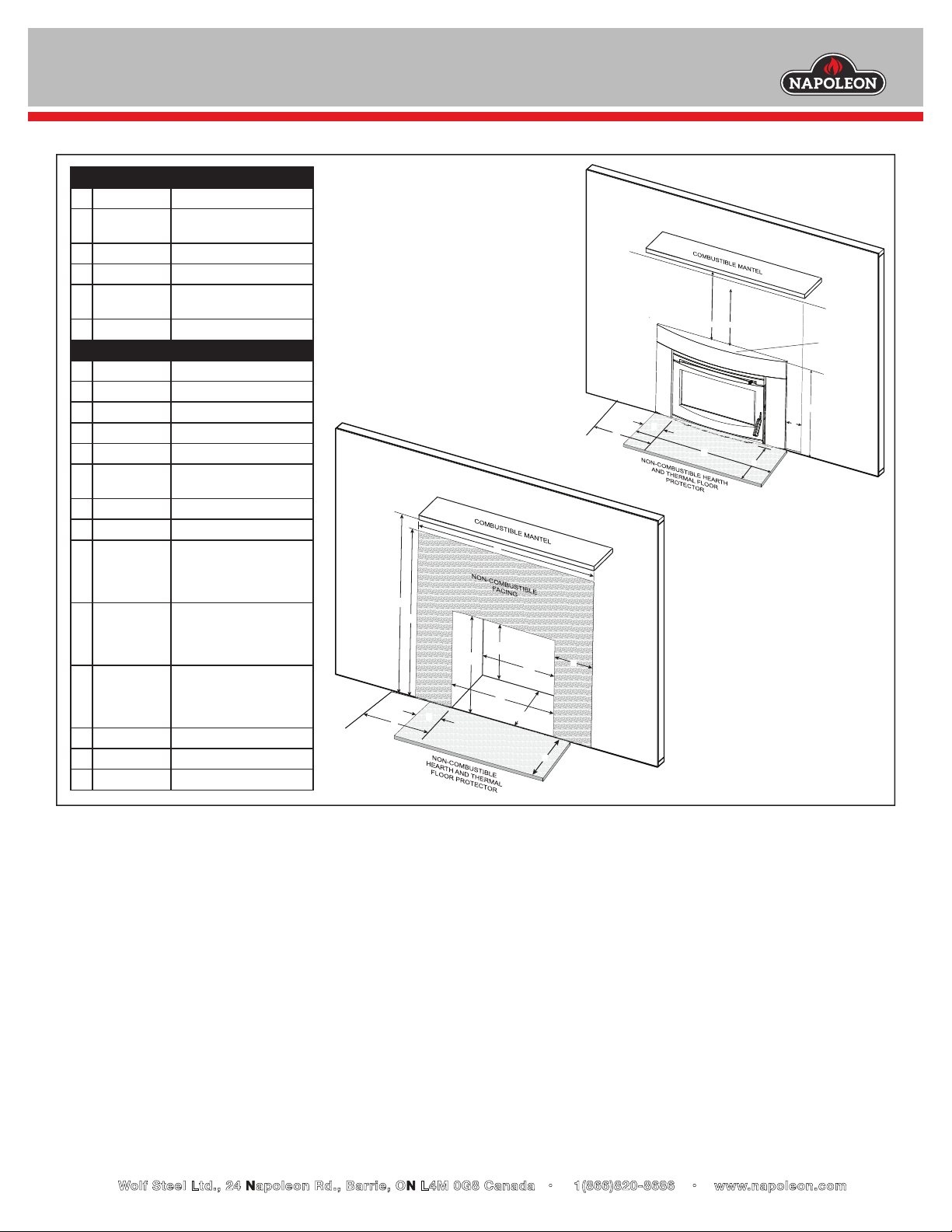

Minimum Clearances to Combustibles
MINIMUM CLEARANCES
Sidewall
A
Mantel 16" (40.6cm)
B
Top facing
C
Side facing
D
Hearth (front) Canada 18" (45.7cm)
E
Hearth (side)
F
MINIMUM APPLIANCE OPENING
Width (rear)
G
Width (front)
H
Height (front)
I
Height (rear)
J
Depth
K
Hearth depth Canada 22" (55.8cm)
L
Hearth width
M
Facing width
N
Facing height Contemporary 45 1/2"
O
Mantel Contemporary 45 1/2”
P
Height of top
Q
surface
Side facing
R
Hearth (side)
S
Sidewall
T
12" (30.5cm)
12" (30.5cm) Projection
16" (40.6cm)
6" (152mm)
USA 16" (40.6cm)
8" (203mm)
23" (58.4cm)
28" (71.1cm)
22" (55.9cm)
19" (48.3cm)
18" (45.7cm)
USA 20" (50.8cm)
46" (116.8cm)
54 1/2" (138.4cm)
(115.5cm)
Traditional 44 1/2”
(113 cm)
(115.5cm)
Traditional 44 1/2”
(113cm)
Contemporary 29 1/2”
(74.9cm)
Traditional 28 1/2”
(72.3cm)
13 1/4” (33.6cm)
9” (22.8cm)
13” (33cm)
SIDEWALL
B
C
SIDE WALL
N
P
O
J
I
H
S
T
K
S
R
G
L
F
A
M
E
TOP
SURFACE
O
D
Product information provided is not complete and is subject to change without notice. Please consult the installation manual for
the most up to date installation information.
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
W415-2043 / 09.13.19
Page 3
SÉRIE OAKDALEMD EPI3-1
Spécifi cations

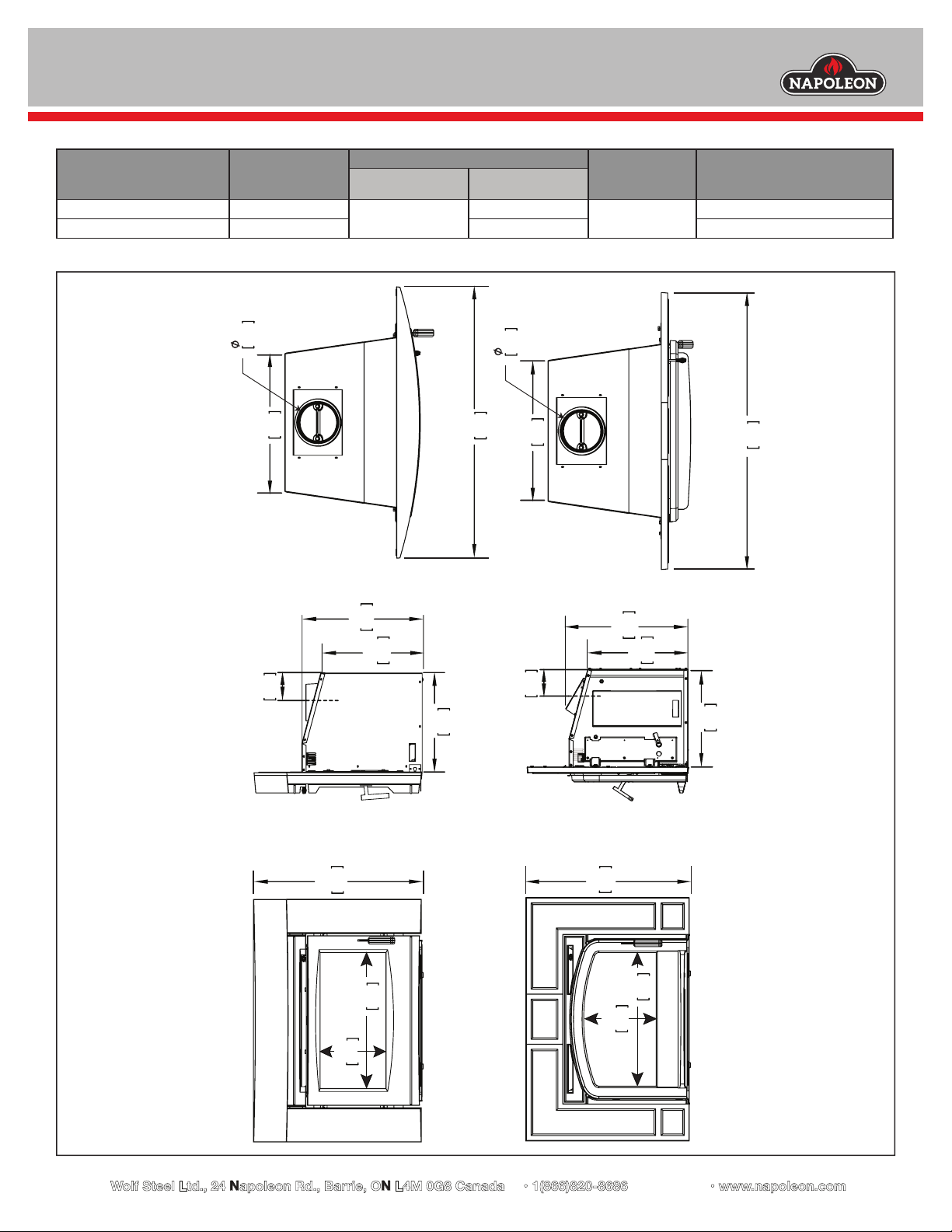

Modèle Largeur
Chambre de
Combustion
EPI3-1 Contemporain 42 1/2
EPI3-1 Traditionnel 42 5/16 28 1/2 278 po²
21 1/8
Dimensions
Hauteur
Avec Contour
29 1/2
Profondeur Dimensions de Vision
17 5/16
273,7 po²
6"
152mm
21 1/2"
546mm
VUE DE DESSUS
5 1/8"
130mm
DROIT
VUE DE CÔTÉ
21 1/8"
537mm
18"
457mm
440mm
17 5/16"
42 1/2"
1080mm
6"
152mm
21 1/2"
5 1/8"
130mm
546mm
551mm
21 11/16"
18"
457mm
440mm
17 5/16"
42 5/16"
1075mm
VUE DE FACE
29 1/2"
749mm
23 13/16"
11 9/16"
294mm
605mm
28 1/2"
724mm
23 5/16"
322mm
12 11/16"
592mm
EPI3T-1 TRADITIONAL MODEL
EPI3C-1 CONTEMPORARY MODEL
MODÈLE CONTEMPORAIN EPI3C-1
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
MODÈLE TRADITIONNEL EPI3T-1
W415-2043 / 09.13.19
Page 4
SÉRIE OAKDALEMD EPI3-1

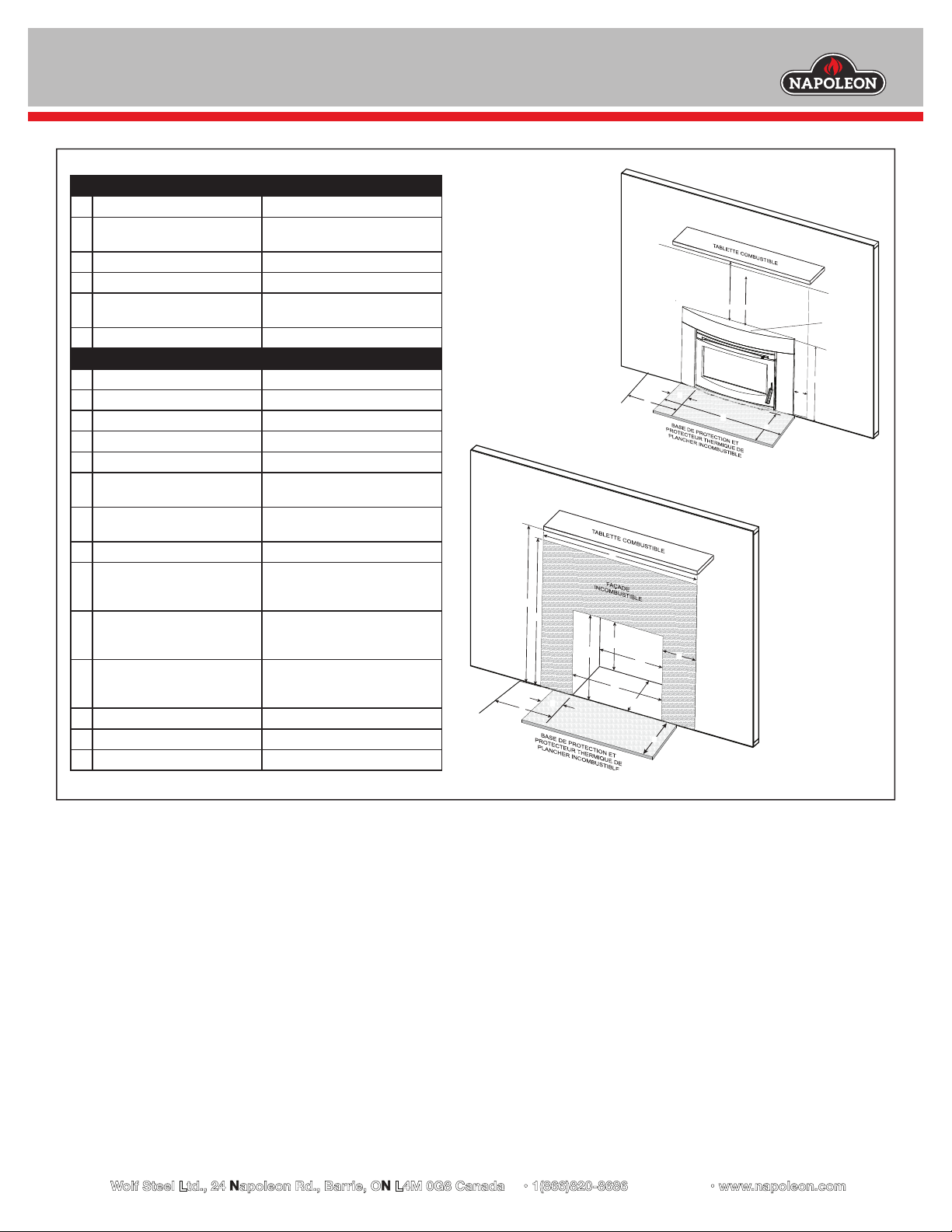

Dégagements Minimaux aux Matériaux Combustibles
DÉGAGEMENTS MINIMAUX
Mur de côté
A
Tablette 16" (40,6cm)
B
Façade supérieure
C
Façade laterale
D
Base de protection (avant) Canada 18" (45,7cm)
E
Base de protection (côté)
F
DIMENSIONS MINIMALES DE L’APPAREIL
Largeur (arrière)
G
Largeur (avant)
H
Hauteur (avant)
I
Hauteur (arrière)
J
Profondeur
K
Profondeur de la base de
L
protection
Largeur de la base de
M
protection
Largeur de la façade
N
Hauteur de la façade Contemporain 45 1/2" (115,5cm)
O
Tablette Contemporain 45 1/2” (115,5cm)
P
Hauteur de la façade Contemporain 29 1/2” (74,9cm)
Q
Façade latérale
R
Base de protection (côté)
S
Mur de côté
T
12" (30,5cm)
12" (30,5cm) Projection
16" (40,6cm)
6" (152mm)
États-Unis 16" (40,6cm)
8" (203mm)
23" (58,4cm)
28" (71,1cm)
22" (55,9cm)
19" (48,3cm)
18" (45,7cm)
Canada 22" (55,8cm)
États-Unis 20" (50,8cm)
46" (116,8cm)
54 1/2" (138,4cm)
Traditionnel 44 1/2”
(113 cm)
Traditionnel 44 1/2”
(113cm)
Traditionnel 28 1/2”
(72,3cm)
13 1/4” (33,6cm)
9” (22,8cm)
13” (33cm)
MUR DE CÔTÉ
B
C
MUR DE CÔTÉ
N
P
O
J
I
H
S
T
F
A
M
E
S
R
G
K
L
SUPÉRIEURE
D
SURFACE
O
Information du produit fourni n’est pas complet et est sujet de changer sans préavis. Consultez le manuel d’installation pour information d’installation actuel.
W415-2043 / 09.13.19
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON L4M 0G8 Canada • 1(866)820-8686 • www.napoleon.com
