NATURAL GAS MODELS:

BHD4PN / BHD4STN / BHD4PGN / BHD4STGN / BHD4PFCN / BHD4STFCN

ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)

ENGLISH

PROPANE GAS MODELS:

SAFETY INFORMATION

WARNING

FIRE OR EXPLOSION HAZARD

Failure to follow safety warnings exactly could result in serious injury, death, or property damage.

- Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbour’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁ re department.

BHD4PP / BHD4STP / BHD4PGP / BHD4STGP / BHD4PFCP / BHD4STFCP

FRENCH

PG. 69

INSTALLATION AND

ADD MANUAL TITLE

OPERATION MANUAL

Ascent™ Multi-View

ADD PRODUCT IMAGE

SAFETY BARRIER

Product Name / Code

(see price book)

(BHD4ST illustrated)

ADD ____ ILLUSTRATED

- Installation and service must be

performed by a qualiﬁ ed installer, service agency, or the supplier.

This appliance may be installed in an aftermarket, permanently located, manufactured home (USA only) or mobile home, where not prohibited by local codes.

This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certiﬁ ed kit is used.

INSTALLER:

Leave this manual with the appliance

CONSUMER:

Retain this manual for future reference

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone 1 (866) 820-8686 • www.napoleonﬁ replaces.com • hearth@napoleonproducts.com

CSA 2.22 AND ANSI Z21.50 FOR VENTED DECORATIVE GAS APPLIANCES

CSA /

INTERTEK

LOGO

BHD4ST ILLUSTRATED

FOR INDOOR USE ONLY

CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:

IF INSTALLATION + OPERATION, ADD SERIAL

NUMBER LABEL HERE

IF SEPARATE MANUALS, ADD “PLACE

BARCODE LABEL ON THE OWNER’S MANUAL”

$10.00

W415-1285 / G / 04.27.18

DANGER

WARNING

safety information

• This appliance is hot when operated and can cause severe burns if contacted.

• Any changes or alterations to this appliance or its controls can be dangerous and is prohibited.

• Do not operate appliance before reading and

understanding operating instructions. Failure to operate appliance according to operating instructions could cause ﬁ re or injury.

• Ensure the glass door is opened or removed

when lighting the pilot for the ﬁ rst time and when the gas supply has run out.

• Risk of ﬁ re or asphyxiation do not operate

appliance with ﬁ xed glass removed and never obstruct the front opening of the appliance.

• Objects placed in front of the appliance must be kept a minimum of 4 feet (1.22m) from the front face of the appliance.

• Do not connect 110 volts to the control valve,

with the exception of models; GSST8 and GT8.

• Risk of burns. The appliance should be turned off and cooled before servicing.

• Do not install damaged, incomplete or substitute components.

• Risk of cuts and abrasions. Wear protective gloves, protective footwear, and safety glasses during

installation. Sheet metal edges may be sharp.

• Do not burn wood or other materials in this appliance.

• Provide adequate ventilation and combustion air. Provide adequate accessibility clearance for servicing

and operating the appliance. Never obstruct the front opening of the appliance.

• The appliance area must be kept clear and free from combustible materials, gasoline and other

ﬂ ammable vapors and liquids.

• High pressure will damage valve. Disconnect gas supply piping before pressure testing gas line at

test pressures above 1/2 psig. Close the manual shut-off valve before pressure testing gas line at test pressures equal to or less than 1/2 psig (35mb).

• The appliance must not be operated at temperatures below freezing (32°F / 0°C). Allow the appliance

to warm to above freezing prior to operation, with the exception of models; GSS36, GSS42; these appliances are suitable for 0°F / -18°C.

• Children and adults should be alerted to hazards of high surface temperature and should stay

away to avoid burns or clothing ignition.

• Young children should be carefully supervised when they are in the same room as the

appliance. Toddlers, young children and others may be susceptible to accidental contact burns. A physical barrier is recommended if there are at risk individuals in the house. To restrict access to an appliance or stove, install an adjustable safety gate to keep toddlers, young children and other at risk individuals out of the room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from

furniture and draperies.

• Furniture or other objects must be kept a minimum of 4 feet (1.22m) away from the front of the appliance.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot

surfaces.

• Even after the appliance is off, it will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children

from hot surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen, guard or barrier removed for servicing the appliance, must be replaced prior

to operating the appliance.

• It is imperative that the control compartments, burners and circulating blower and its passageway in the

appliance and venting system are kept clean. The appliance and its venting system should be inspected before use and at least annually by a qualiﬁ ed service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding material, etc. The appliance area must be kept clear and free from combustible materials, gasoline and other ﬂ ammable vapors and liquids.

• If the appliance shuts off, do not re-light until you provide fresh air. If appliance keeps shutting off, have it

serviced. Keep burner and control compartment clean.

• Under no circumstances should this appliance be modiﬁ ed.

HOT GLASS WILL CAUSE

BURNS.

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be installed for the protection of children and other at-risk individuals.

W415-1285 / G / 04.27.18

• It is imperative that the control compartments, burners and circulating blower and its passageway in the appliance and venting system are kept clean. The appliance and its venting system should be inspected before use and at least annually by a qualiﬁ ed service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding material, etc. The appliance area must be kept clear and free from combustible materials, gasoline and other ﬂ ammable vapors and liquids.

• If the appliance shuts off, do not re-light until you provide fresh air. If appliance keeps shutting off, have it serviced. Keep burner and control compartment clean.

• Under no circumstances should this appliance be modiﬁ ed.

HOT GLASS WILL CAUSE

BURNS.

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

DANGER

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be installed for the protection of children and other at-risk individuals.

WARNING

• Do not allow wind or fans to blow directly into the appliance. Avoid any drafts that alter burner ﬂ ame patterns.

• Do not use a blower insert, heat exchanger insert or other accessory not approved for use with this appliance.

• This appliance must not be connected to a chimney ﬂ ue pipe serving a separate solid fuel burning

appliance.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician

to inspect the appliance and to replace any part of the control system and any gas control which has been under water.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass

should be done by a licensed or qualiﬁ ed service person, if equipped.

• Do not strike or slam shut the appliance glass door, if equipped.

• Only doors / optional fronts certiﬁ ed with the appliance are to be installed on the appliance.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As

with all plastic bags, these are not toys and should be kept away from children and infants.

• Carbon or soot should not occur in a vent free appliance as it can distribute into the living area of your home. If you notice any signs of carbon or soot, immediately turn off your appliance and arrange to have it serviced by a qualiﬁ ed technician before operating it again.

• If equipped, the screen must be in place (closed) when the appliance is in operation.

• When equipped with pressure relief doors, they must be kept closed while the appliance is operating to prevent exhaust fumes containing carbon monoxide, from entering into the home. Temperatures of the exhaust escaping through these openings can also cause the surrounding combustible materials to overheat and catch ﬁ re.

• Carbon monoxide poisoning may lead to death; early signs of carbon monoxide poisoning resemble

the ﬂ u, with headache, dizziness and/or nausea. If you have these signs, the heater may not be working properly. Get fresh air at once! Have heater serviced. Some people; pregnant women, persons with heart or lung disease, anemia, those under the inﬂ uence of alcohol, those at high altitudes are more affected by carbon monoxide than others. Failure to keep the primary air opening(s) of the burner(s) clean may result in sooting and property damage.

• As with any combustion appliance, we recommend having your appliance regularly inspected and

serviced as well as having a Carbon Monoxide Detector installed in the same area to defend you and your family against Carbon Monoxide.(Not applicable for outdoor appliances).

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the appliance. Elevated temperatures on the wall or in the air above the appliance can cause melting, discolouration or damage to decorations, a T.V. or other electronic components.

• For appliances equipped with a safety barrier; the barrier is designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be installed. If the barrier becomes damaged, the barrier shall be replaced with the manufacturer’s barrier for this appliance.

• Installation and repair should be done by a qualiﬁ ed service person. The appliance should be inspected before use and at least annually by a professional service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding material, etc. It is imperative that control compartments, burners and circulating air passageways of the appliance be kept clean.

• For outdoor products only: this appliance must not be installed indoors or within any structure that

prevents or inhibits the exhaust gases from dissipating in the outside atmosphere.

• If applicable, the millivolt version of this appliance uses and requires a fast acting thermocouple. Replace

only with a fast acting thermocouple supplied by Wolf Steel Ltd.

safety information

FIRE RISK HAZARD / DELAYED IGNITION

High supply pressure will damage the valve / controls.

Disconnect the appliance main gas valve/control

from the supply piping when pressure testing that

system at pressures in excess of 1/2 psi (3.5 kPa).

Isolate the appliance with it’s shut off valve during

any pressure testing of the supply piping at

pressures equal to or less than 1/2 psi (3.5 kPa).

W415-1285 / G / 04.27.18

table of contents

1.0 general information 6

1.1 rating plate / lighting instruction

location 8

1.2 mobile home installation 8

2.0 dimensions 9

3.0 venting requirements 10

3.1 typical vent installations 12

3.2 special vent installations 13

3.2.1 periscope termination 13

3.2.2 reduced vent clearance to

combustibles 13

3.3 converting from 5/8" to 4/7" venting 14

3.4 vent terminal clearances 15

3.5 vent application ﬂow chart 16

3.6 deﬁnitions 16

3.7 elbow vent length values 16

3.8 horizontal termination 17

3.9 vertical termination 19

4.0 framing 21

4.1 framing 22

4.1.1 see-thru framing (BHD4ST) 22

4.1.2 peninsula framing (BHD4P) 22

4.2 minimum clearance to combustible

enclosures 23

4.2.1 see-thru (BHD4ST) 23

4.2.2 peninsula (BHD4P) 23

5.0 venting installation 24

5.1 horizontal installation 25

5.2 vertical installation 25

5.3 using ﬂexible vent components 26

5.3.1 horizontal air terminal installation 27

5.3.2 vertical air terminal installation 28

5.3.3 appliance vent connection 28

6.0 electrical information 29

6.1 hard wiring connection 29

6.2 receptacle wiring diagram 29

6.3 electronic wiring diagram 29

6.4 battery back-up installation 30

6.5 wiring diagram 31

7.0 gas installation 32

7.1 access panel for gas line connection

8.0 nailing tab installation 33

9.0 operating instructions 34

9.1 operating instructions - for your safety

read before operating 34

9.2 lighting instructions 34

10.0 finishing 35

10.1 shipping bracket 35

10.2 main safety barrier removal /

installation 35

10.3 end safety barrier removal / installation

(BHD4P only) 36

10.4 main door removal / installation 37

10.5 end door removal / installation (BHD4P

only) 38

10.6 control panel removal 38

10.7 installing combustible board 39

10.7.1 ﬁnishing support adjustment 40

10.8 minimum mantel clearances 41

10.9 alcove enclosure 41

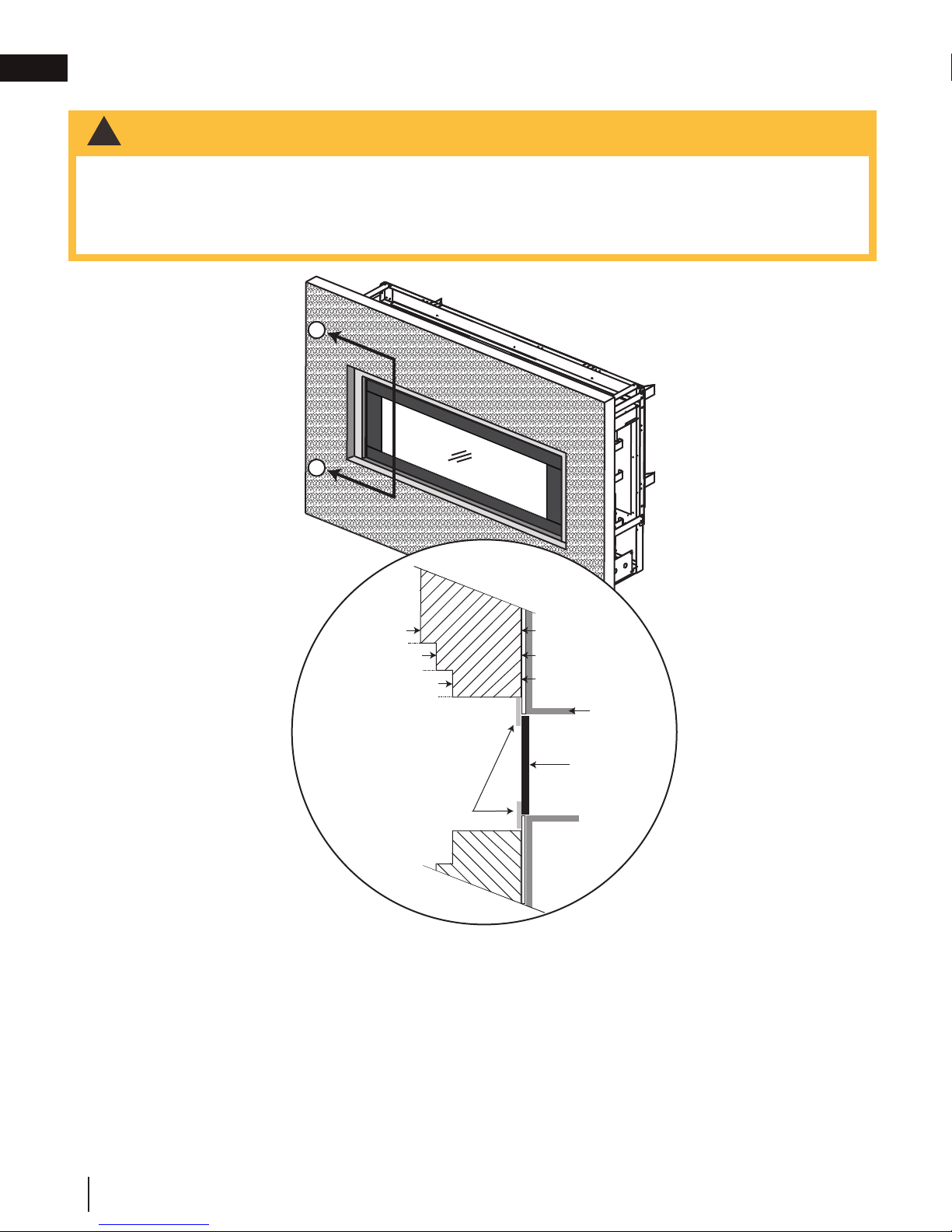

10.10 non-combustible facing material 42

10.11 hearth pad installation 43

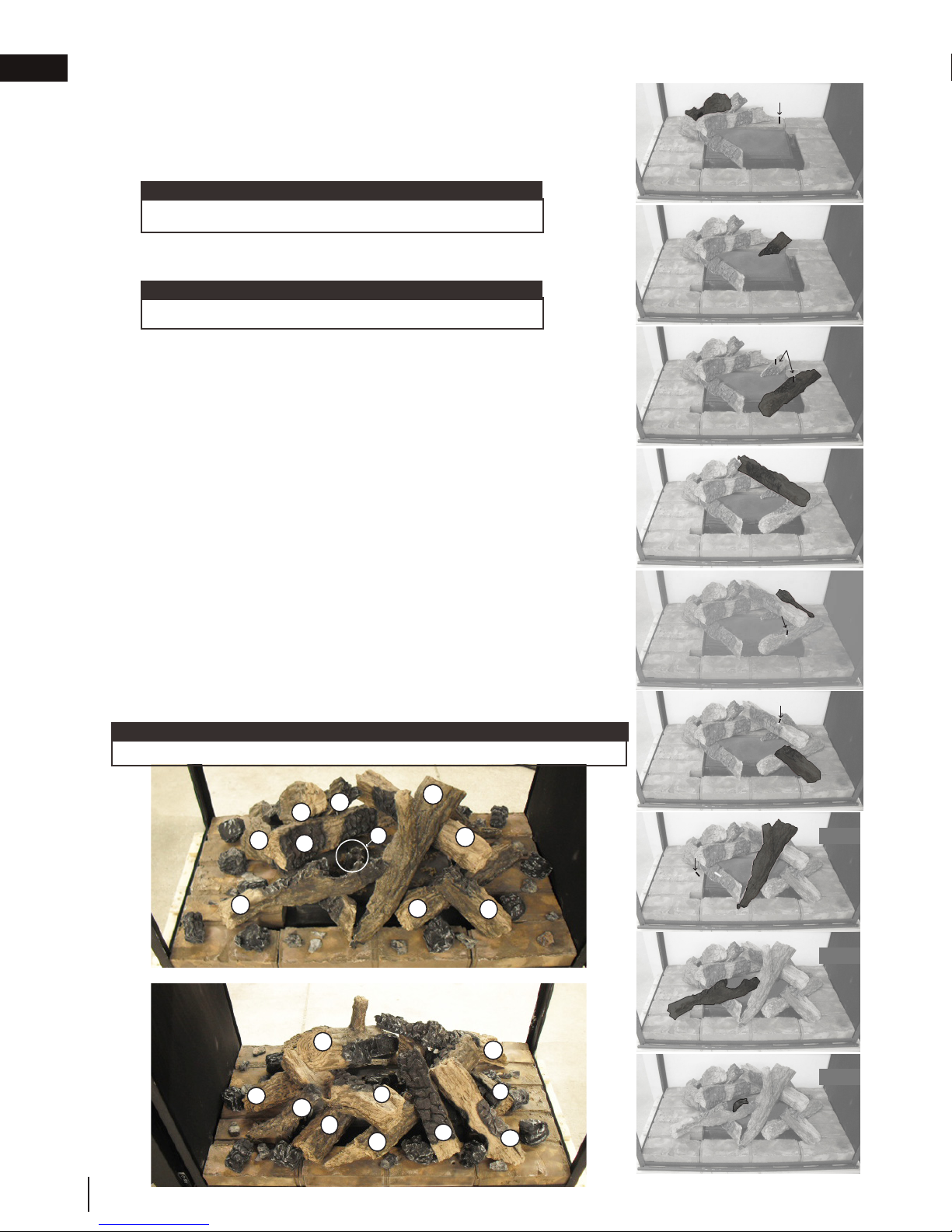

10.12 log placement 43

10.12.1glowing embers 45

10.12.2charcoal embers 45

10.12.3charcoal lumps 45

10.13 glass media installation 46

10.15 logo placement 47

10.14 anti-condensation switch 47

11.0 adjustments 48

11.1 pilot burner adjustment 48

11.2 venturi adjustment 48

11.3 restricting vertical vents 48

11.4 ﬂame characteristics 49

12.0 maintenance 50

12.1 care of glass 51

12.2 annual maintenance 52

12.3 glass / door replacement 52

12.4 burner removal 53

12.4.1 log burner removal 53

12.4.2 glass burner removal 53

12.4.3 cradle burner removal 54

12.5 valve train replacement 54

13.0 replacements 55

13.1 BHD4P overview 56

13.2 BHD4ST overview 57

13.3 glass burner assembly 58

13.4 glass burner valve train assembly 59

13.5 log / cradle burner assembly 60

13.6 log / cradle burner valve train

assembly 61

14.0 accessories 62

15.0 troubleshooting 63

16.0 warranty 66

17.0 service history 67

W415-1285 / G / 04.27.18

Installer: please ﬁll out the following information

Customer: Address: Date of Installation: Location of appliance: Installer: Dealer/Distributor contact number: Serial #:

Model:

standard checklist

Natural Gas: BHD4PN BHD4STN BHD4PGN BHD4STGN BHD4PFCN BHD4STFCN

Fuel Type Natural Gas Propane Altitude (FT) 0-4,500 0-4,500 Max. Input (BTU/hr) 30,000 30,000 Max. Output (BTU/hr) 23,000 23,000 Min. Inlet Gas Supply Pressure 4.5” w.c. (11mb) 11” w.c. (27mb) Max. Inlet Gas Supply Pressure 13” w.c. (32mb) 13” w.c. (32mb) Manifold Pressure (Under Flow Conﬁctions) 3.5” w.c. (9mb) 10” w.c. (25mb)

Product Codes

Media type Fuel type BHD4PN BHD4PP

Logs Natural Gas Logs Propane

Propane: BHD4PP BHD4STP BHD4PGP BHD4STGP BHD4PFCP BHD4STFCP

BHD4STN BHD4STP BHD4PGN BHD4PGP BHD4STGN BHD4STGP BHD4PFCN BHD4PFCP BHD4STFCN BHD4STFCP

Logs Natural Gas

Logs Propane Glass Natural Gas Glass Propane Glass Natural Gas Glass Propane

Fire Cradle Natural Gas Fire Cradle Propane Fire Cradle Natural Gas Fire Cradle Propane

W415-1285 / G / 04.27.18

general information

1.0 general information

When the appliance is installed at elevations above 4,500ft (1372m), and in the absence of speciﬁc recommendations from the local authority having jurisdiction, the certiﬁed high altitude input rating shall be reduced at the rate of 4% for each additional 1,000ft (305m). Expansion / contraction noises during heating up and cooling down cycles are normal and are to be expected. Change in ﬂame appearance from “HI” to “LO” is more evident in natural gas than in propane.

This appliance is approved for bathroom, bedroom and bed-sitting room installations and is certiﬁed for mobile home installation.

This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certiﬁed kit is used.

note:

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the appliance and must be installed.

The protective wrap on plated parts is best removed when the assembly is at room temperature but this can be improved if the assembly is warmed, using a hair dryer or similar heat source.

This appliance is a decorative product. It is not a source of heat and not intended to burn solid fuel.

No external electricity (110 volts or 240 volts) is required for the gas system operation. If utilizing one of Wolf Steel's trim or surround kits, follow the framing instructions and the ﬁnishing instructions for removal of the top extension.

Batteries must be disposed of according to the local laws and regulations. Some batteries may be recycled, and may be accepted for disposal at your local recycling center. Check with your municipality for recycling instructions.

W415-1285 / G / 04.27.18

general information

to conform with local

roof joist. If the appliance is installed directly on carpeting, vinyl tile or other combustible material other than wood ﬂ ooring, the

WARNING

• Always light the pilot whether for the ﬁrst time or if the gas supply has run out, with the glass door opened or removed.

• Provide adequate clearance for servicing and operating the appliance.

• Provide adequate ventilation.

• Never obstruct the front opening of the appliance.

• Objects placed in front of the appliance must be kept a minimum of 48” (121.9cm) from the front face of the appliance.

• Surfaces around and especially above the appliance can become hot. Avoid contact when appliance is operating.

• Fire risk. Explosion hazard.

• High pressure will damage valve. Disconnect gas supply piping before pressure testing gas line at test pressures above 1/2 PISG (35mb). Close the manual shut-off valve before pressure testing gas line at test pressures equal to or less than 1/2 PISG (35mb).

• Use only Wolf Steel approved optional accessories and replacement parts with this appliance using nonlisted accessories (blowers, doors, louvres, trims, gas components, venting components, etc.) could result in a safety hazard and will void the warranty and certiﬁcation.

• The appliance must not be operated at temperatures below freezing (32ºF/0ºC). Allow the appliance to warm to above freezing prior to operation.

THIS GAS APPLIANCE MUST BE INSTALLED AND SERVICED BY A QUALIFIED INSTALLER

codes. Installation practices vary from region to region and it is important to know the speciﬁ cs that apply to your area, for example in the state of Massachusetts:

• This product must be installed by a licensed plumber or gas ﬁ tter when installed within the commonwealth of Massachusetts.

• The appliance damper must be removed or welded in the open position prior to installation of an appliance insert or gas log.

• The appliance off valve must be a “T” handle gas cock.

• The ﬂ exible connector must not be longer than 36 inches (0.9m).

• A carbon monoxide detector is required in all rooms containing gas ﬁ red appliances.

• The appliance is not approved for installation in a bedroom or bathroom unless the unit is a direct vent sealed combustion product.

The installation must conform with local codes or, in absence of local codes, the National Gas and Propane Installation Code CSA B149.1 in Canada, or the National Fuel Gas Code, ANSI Z223.1 / NFPA 54 in the United States. Suitable for mobile home installation if installed in accordance with the current standard CAN/CSA Z240MH Series, for gas equipped mobile homes, in Canada or ANSI Z223.1 and NFPA 54 in the United States.

The appliance and its individual shutoff valve must be disconnected from the gas supply piping system during any pressure testing of that system at test pressures in excess of 1/2 psig (35 mb). The appliance must be isolated from the gas supply piping system by closing its individual manual shutoff valve during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (35 mb). When installed with a blower or fan, the junction box must be electrically connected and grounded in accordance with local codes. In the absence of local codes, use the current CSA C22.1 Canadian Electrical Code in Canada or the ANSI / NFPA 70 National Electric Code in the United States. In the case where the blower is equipped with a power cord, it must be connected into a properly grounded receptacle. The grounding prong must not be removed from the cord plug.

The following does not apply to inserts; as long as the required clearance to combustibles is maintained, the most desirable and beneﬁ cial location for an appliance is in the center of a building, thereby allowing the most efﬁ cient use of the heat created. The location of windows, doors and, the trafﬁ c ﬂ ow in the room where the appliance is to be located should be considered. If possible, you should choose a location where the vent will pass through the house without cutting a ﬂ oor or

www.ncertied.org

We suggest that our gas hearth products be installed and serviced by professionals who are certied in the U.S. by the National Fireplace

Institute

(NFI) as NFI Gas

Specialists

appliance shall be installed on a metal or wood panel extending the full width and depth, unless otherwise tested.

W415-1285 / G / 04.27.18

CÔTÉS 0”

SAMPLE

To convert from one gas to another, consult your Authorized dealer/distributor.

general information

1.1 rating plate / lighting instruction location

WARNING

• Allow the appliance to cool before performing any maintenance or cleaning.

NOTE: Screen must be removed to access rating plate / lighting instructions.

Both the rating plate and lighting instructions are attached to a cable and located behind the control panel of the appliance. Lift the access plate and control panel up and away from the appliance. With the cable at the bulb end of the slot, wiggle the rating plate out being careful not to tear the instructions.

CONFORMS TO / CONFORME AUX: ANSI Z21.50 - 2016, CERTIFIED TO / CERTIFIÉ CSA 2.22 - 2016 VENTED DECORATIVE GAS APPLIANCE / FOYER À GAZ VENTILÉ

VENTED GAS FIREPLACE. APPROVED FOR BEDROOM, BATHROOM AND BED-SITTING ROOM INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION IF INSTALLED IN ACCORDANCE WITH THE CURRENT STANDARD CAN/CSA Z240MH SERIES GAS EQUIPPED MOBILE HOMES, IN CANADA OR IN THE UNITED STATES THE MANUFACTURED HOME CONSTRUCTION AND SAFETY STANDARD, TITLE 24 CFR, PART

CERTI FIED

CERTIFIED FOR / CERTIFIEE POUR CANADA / USA

REFERENCE # 161746

THIS VENTED GAS FIREPLACE IS NOT FOR USE WITH AIR FILTERS. NOT FOR USE WITH SOLID FUEL. FOR USE WITH GLASS DOORS CERTIFIED WITH THIS APPLIANCE ONLY. WARNING: DO NOT ADD ANY MATERIAL

TO THE APPLIANCE, WHICH WILL COME IN CONTACT WITH THE FLAMES, OTHER THAN THAT SUPPLIED BY THE MANUFACTURER WITH THE APPLIANCE. DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS: TOP 0” FLOOR 0” SIDES 0” BACK 0” VENT TOP 3” VENT SIDES & BOTTOM 2” VERTICAL VENT 1” MANTEL 8”*

TOP SIDES & BACK: PER STAND OFF SPACERS FOR FRAMING MATERIALS. FOR FINISHING MATERIALS, SEE OWNER’S MANUAL *MAXIMUM HORIZONTAL EXTENSION / L’EXTENSION HORIZONTALE MAXIMALE: 2”. SEE INSTRUCTION MANUAL FOR GREATER EXTENSIONS. SEE OWNER’S INSTRUCTION MANUAL FOR MINIMUM AND MAXIMUM LENGTHS.

3280. WHEN THIS US STANDARD IS NOT APPLICABLE USE THE STANDARD FOR FIRE SAFETY CRITERIA FOR MANUFACTURED HOME INSTALLATIONS, SITES AND COMMUNITIES, ANSI/NFPA 501A. FOYER À GAZ VENTILÉ. HOMOLOGUÉ POUR INSTALLATION DANS UNE CHAMBRE À COUCHER, UNE SALLE DE BAIN ET UN STUDIO. APPROPRIÉ POUR INSTALLATION DANS UNE MAISON MOBILE SI SON INSTALLATION CONFORME AUX EXIGENCES DE LA NORME CAN/CSA Z240MH SÉRIE DE MAISONS MOBILES ÉQUIPÉES AU GAZ EN VIGEUR AU CANADA OU AUX ÉTATS-UNIS DE LA NORME DE SÉCURITÉ ET DE CONSTRUCTION DE MAISONS MANUFACTURÉE, TITRE 24 CFR, SECTION 3280. DANS LE CAS OU CETTE NORME D’ÉTATS-UNIS NE PEUT ÊTRE APPLIQUÉE, SE RÉFÉRER A LA NORME RELATIVE AU CRITÈRE DE MESURES DE SÉCURITÉ CONTRE L’INCENDIE POUR LES INSTALLATIONS DANS LES MAISONS MANUFACTURÉS, LES SITES ET LES COMMUNAUTÉS, ANSI/NFPA 501A. THIS APPLIANCE MUST BE INSTALLED IN ACCORDANCE WITH LOCAL CODES, IF ANY; IF NONE, FOLLOW THE CURRENT ANSI Z223.1 OR CSA B149, INSTALLATION CODES. INSTALLER L’APPAREIL SELON LES CODES D’INSTALLATION ANSI Z223.1 OU CSA-B149 EN VIGUER.

MODEL NATURAL GAS /

GAZ NATUREL

0-4500FT (0-1370M) ALTITUDE / ÉLÉVATION 0-4500FT (0-1370M) 30,000 BTU/H 23,000 BTU/H REDUCED INPUT / ALIMENTATION RÉDUITE 23,000 BTU/H

3.5” WATER COLUMN/D’UNE COLONNE D’EAU

PRESSION AU COLLECTEUR

4.5“ WATER COLUMN/D’UNE COLONNE D’EAU MINIMUM SUPPLY PRESSURE / 11” WATER COLUMN/D’UNE COLONNE D’EAU

7.0“ WATER COLUMN/D’UNE COLONNE D’EAU MAXIMUM SUPPLY PRESSURE 13” WATER COLUMN/D’UNE COLONNE D’EAU

67.9% P.4 67.9%

ELECTRICAL RATING: 115V.60HZ. LESS THAN 12 AMPERES

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

BHD4N BHD4P

THE APPLIANCE MUST BE VENTED USING THE APPROPRIATE

NAPOLEON VENT KITS. SEE OWNERS INSTALLATION MANUAL

FOR VENTING SPECIFICS. PROPER REINSTALLATION AND

RESEALING IS NECESSARY AFTER SERVICING THE VENT-AIR

SERIAL NUMBER/ NO. DE SÉRIE: BHD4

MODEL PROPANE /

CBHD4N CBHD4P

INPUT / ALIMENTATION 30,000 BTU/H

MANIFOLD PRESSURE / 10” WATER COLUMN/D’UNE COLONNE D’EAU

PRESSION D’ALIMENTATION MINIMALE

PRESSION D’ALIMENTATION MAXIMALE

INTAKE SYSTEM.

PROPANE MODÈLE

L’APPAREIL DOIT ÉVACUER SES GAZ EN UTILISANT L’ENSEMBLE D’ÉVACUATION PROPRE À NAPOLEON. RÉFÉRER AU MANUEL D’INSTALLATION DE PROPRIÉTAIRE POUR L’ÉVACUATION PRÉCISE. IL EST IMPORTANT DE BIEN RÉINSTALLER ET RESCELLER L’ÉVENT APRÉS AVOIR ASSURÉ LE MAINTIEN DU SYSTÉME DE PRISE D’AIR.

DESSUS, CÔTÉS & ARRIÈRE : SELON LES ESPACEURS DE DÉGAGEMENT POUR LES MATÉRIAUX D’OSSATURE SELON LA MANUEL DE PROPRIÉTAIRE POUR LES MATÉRIAUX DE FINITION. *L’EXTENSION HORIZONTALE MAXIMALE : 2”. RÉFÉRER AU MANUAL D’INSTRUCTION POUR DES EXTENSIONS PLUS GRANDES. RÉFÉRER AU MANUEL D’INSTALLATION DE PROPRIÉTAIRE.

SPÉCIFICATIONS ÉLECTRIQUES : 115 V, 60HZ. MOINS DE 12 AMPÈRES.

CET FOYER À GAZ VENTILÉ N'EST PAS POUR L'USAGE AVEC LES FILTRES D'AIR. UN COMBUSTIBLE SOLIDE NE PAS ÊTRÉ UTILISÉ AVEC CET APPAREIL. UTILISER AVEC LES PORTE VITRÉES HOMOLOGUÉES SEULEMENT AVEC CETTE APPAREIL.

ADVERTISSEMENT : N’AJOUTEZ PAS À

CET APPAREIL AUCUN MATÉRIAU DEVANT ENTRER EN CONTACT AVEC LES FLAMMES AUTRE QUE CELUI QUI EST FOURNI AVECT CET APPAREIL PAR LE FABRICANT. PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPAREIL DE CHAUFFAGE

DÉGAGEMENTS MINIMAUX DES MATÉRIAUX COMBUSTIBLES : DESSUS 0” PLANCHER 0”

ARRIÈRE 0” DESSUS DU CONDUIT D’EVENT 3” CÔTÉS ET DESSOUS DU CONDUIT D’EVENT 2” CONDUIT D’EVENT VERTICAL 1” TABLETTE 8”*

W385-1936 / A

This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.

NOTE : The rating plate must remain with the appliance at all times. It must not be removed.

1.2 mobile home installation

This appliance must be installed in accordance with the manufacturer’s instructions and the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280, in the United States or the Mobile Home Standard, CAN/CSA Z240 MH Series, in Canada. This appliance is only for use with the type(s) of gas indicated on the rating plate.

This mobile/manufactured home listed appliance comes factory equipped with a means to secure the appliance. Built in appliances are equipped with 1/4” (6.4mm) diameter holes located in the front left and right corners of the base. Use appropriate fasteners, inserted through the holes in the base to secure. For free standing products contact your local authorized dealer / distributor for the appropriate securing kit. For mobile home installations, the appliance must be fastened in place. It is recommended that the appliance be secured in all installations. Always turn off the pilot and the fuel supply at the source, prior to moving the mobile home. After moving the mobile home and prior to lighting the appliance, ensure that the logs are positioned correctly.

This appliance is certiﬁ ed to be installed in an aftermarket permanently located, manufactured (mobile) home, where not prohibited by local codes. This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certiﬁ ed kit is used.

Conversion Kits

This appliance is ﬁ eld convertible between Natural Gas (NG) and Propane (P).

W415-1285 / G / 04.27.18

general information

203mm

127mm

2.0 dimensions

25 1/8"

638mm

12 13/16"

325mm

SAFETY BARRIER

43 1/4"

BHD4P ILLUSTRATED

SAFETY BARRIER

1099mm

34 3/16" 868mm

38 1/4" 841mm

34 3/16" 868mm

7 9/16"

192mm

GAS

38 1/4" 841mm

INLET

203mm

127mm

2 1/16"

53mm

7 9/16"

192mm

ELECTRICAL INLET

2 1/16"

53mm

RIGHT SIDE

LEFT SIDE

25 1/8"

638mm

12 13/16"

325mm

LEFT SIDE

45"

1143mm

BHD4ST ILLUSTRATED

7 9/16"

192mm

GAS INLET

7 9/16"

192mm

ELECTRICAL INLET

W415-1285 / G / 04.27.18

WARNING

• Risk of ﬁ re. Maintain speciﬁ ed air space clearances to vent pipe and appliance.

• The vent system must be supported every 3’(0.9m) for both vertical and horizontal runs. Use support ring assembly W010-0067 or equivalent non-combustible strapping to maintain the minimum clearance to combustibles for both vertical and horizontal runs. Spacers are attached to the inner pipe at predetermined intervals to maintain an even air gap to the outer pipe. This gap is required for safe operation. A spacer is required at the start, middle, and end of each elbow to ensure this gap is maintained. These spaces must not be removed.

This appliance uses a 5” (127mm) exhaust / 8” (203.2mm) air intake vent pipe system. Refer to the section applicable to your installation.

For safe and proper operation of the appliance follow the venting instructions exactly. Deviation from the minimum vertical vent length can create difﬁ culty in burner start-up and/or carboning. Under extreme vent conﬁ gurations, allow several minutes (5-15) for the ﬂ ame to stabilize after ignition. Although not a requirement,

it is recommended for vent lengths that pass through unheated spaces (attics, garages, crawl spaces) be insulated with the insulation wrapped in a protective sleeve to minimize condensation. Provide a means for visually checking the vent connection to the appliance after the appliance is installed. Use a ﬁ restop, vent pipe shield or attic insulation shield when penetrating interior walls, ﬂ oor or ceiling.

The vent terminal may be painted with a high temperature paint to match exterior colours. Use an outdoor paint suitable for 400°F (200°C). Application and performance of paint is the consumer’s responsibility. Spot testing is

recommended.

a minimum.

If for any reason the vent air intake system is disassembled; reinstall per the instructions provided for the initial installation.

This appliance must be installed with a continuous connection of exhaust and air intake vent pipes. Utilizing alternate constructions, such as a chimney as part of the vent system, is not permitted.

note:

When using Wolf Steel venting components, use only approved Wolf Steel rigid / ﬂ exible components with the

GD420 or the 10 foot (3.1m) vent kit GD430.

3.0 venting requirements

venting requirements

• Risk of ﬁ re. Maintain speciﬁ ed air space clearances to vent pipe and appliance.

This appliance uses a 5” (127mm) exhaust / 8” (203.2mm) air intake vent pipe system. Refer to the section applicable to your installation.

recommended.

note:

If for any reason the vent air intake system is disassembled; reinstall per the instructions provided for the initial installation.

This appliance must be installed with a continuous connection of exhaust and air intake vent pipes. Utilizing alternate constructions, such as a chimney as part of the vent system, is not permitted.

You may reduce the appliance from 5/8" venting to 4/7" venting for horizontal and vertical rise applications. Reducing must be done right off of the appliance and a new ﬁrestop spacer (W010-3440) will be required.

Use only Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent or Metal-Fab venting components. Minimum and maximum vent lengths, for both horizontal and vertical installations, clearances from vent pipes to combustibles and air terminal locations as set out in this manual apply to all vent systems and must be adhered to. For Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab, follow the installation procedure provided with the venting components. A starter adaptor must be used with the following vent systems and may be purchased from the corresponding supplier:

Vent Manufacturer

Duravent W175-0170 Wolf Steel www.duravent.com Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com Direct Temp 5DT-AA Selkirk www.selkirkcorp.com SuperSeal 5DNA Metal-Fab www.mtlfab.com

For vent systems that provide seals on the inner exhaust ﬂ ue, only the outer air intake joints must be sealed using a red high temperature silicone (RTV). This same sealant may be used on both the inner exhaust and outer intake vent pipe joints of all other approved vent systems except for the exhaust vent pipe connection to the appliance ﬂ ue collar which must be sealed using the black high temperature sealant Mill Pac.

following termination kits: wall terminal kit GD422R-2, or 1/12 to 7/12 pitch roof terminal kit GD410, 8/12 to

This template must be used in conjunction with templates 7.2.1 or 7.2.2, depending on termina-

12/12 roof terminal kit GD411, ﬂ at roof terminal kit GD412 or periscope kit GD401 (for wall penetration below

tion shape (i.e. round, or round and square). See appropriate templates folder.

grade). With ﬂ exible venting, in conjunction with the various terminations, use either the 5 foot (1.5m) vent kit

For optimum ﬂ ame appearance and appliance performance, keep the vent length and number of elbows to

W415-1285 / G / 04.27.18

Starter Adapter Part Number

W175-0053 4DSC-N2

4DT-AAN 4DNA

Supplier Website

This appliance uses a 5” (127mm) exhaust / 8” (203.2mm) air intake vent pipe system. Refer to the section applicable to your installation.

recommended.

For optimum ﬂ ame appearance and appliance performance, keep the vent length and number of elbows to

(31.8mm) air gap all around between the inner liner and outer liner is required for safe operation.

Vent Manufacturer

Starter Adapter Part Number

Supplier Website

Duravent W175-0170 Wolf Steel www.duravent.com Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com Direct Temp 5DT-AA Selkirk www.selkirkcorp.com SuperSeal 5DNA Metal-Fab www.mtlfab.com

If for any reason the vent air intake system is disassembled; reinstall per the instructions provided for the initial installation.

This appliance must be installed with a continuous connection of exhaust and air intake vent pipes. Utilizing alternate constructions, such as a chimney as part of the vent system, is not permitted.

note:

This template must be used in conjunction with templates 7.2.1 or 7.2.2, depending on termina- tion shape (i.e. round, or round and square). See appropriate templates folder.

venting requirements

a minimum. The air terminal must remain unobstructed at all times. Examine the air terminal at least once a year

to verify that it is unobstructed and undamaged. Rigid and ﬂ exible venting systems must not be combined. Different venting manufacturer components

must not be combined.

These vent kits allow for either horizontal or vertical venting of the appliance. The maximum allowable horizontal run is 20 feet (6.1m). The maximum allowable vertical vent length is 40 feet (12.2m). The maximum number of vent connections is two horizontally or three vertically (excluding the appliance and the air terminal connections) when using ﬂ exible venting.

Horizontal runs may have a 0” (0mm) rise per foot/meter however for optimum performance it is recommended that all horizontal runs have a minimum 1/4” (21mm) rise per foot/meter using ﬂ exible venting. For safe and proper operation of the appliance, follow the venting instructions exactly.

A terminal shall not terminate directly above a sidewalk or paved driveway which is located between two single family dwellings and serves both dwellings. Local codes or regulations may require different clearances.

Do not allow the inside liner to bunch up on horizontal or vertical runs and elbows. Keep it pulled tight. A 1¼”

FOR 4” / 7” (USE REDUCER KIT A4758AK TO TRANSITION FROM 5” / 8” TO 4” /7” VENTING)

When using Wolf Steel 4"/7" venting components, use only approved Wolf Steel rigid / ﬂexible components with the following termination kits: wall terminal kit GD222R, or 1/12 to 7/12 pitch roof terminal kit GD110, 8/12 to 12/12 roof terminal kit GD111, ﬂat roof terminal kit GD112 or periscope kit GD201 (for wall penetration below grade). With ﬂexible venting, in conjunction with the various terminations, use either the 5 foot (1.5m) vent kit GD220 or the 10 foot (3.1m) vent kit GD330.

When using Wolf Steel 5"/8" venting components, use only approved Wolf Steel rigid / ﬂexible components with the following termination kits: wall terminal kit GD422R-1, or 1/12 to 7/12 pitch roof terminal kit GD410, 8/12 to 12/12 roof terminal kit GD411, ﬂat roof terminal kit GD412 or periscope kit GD401 (for wall penetration below grade). With ﬂexible venting, in conjunction with the various terminations, use either the 5 foot (1.5m) vent kit GD420 or the 10 foot (3.1m) vent kit GD430.

W415-1285 / G / 04.27.18

venting requirements

3.1 typical vent installations

16" MIN (40.6cm)

24" (61cm)

MAX

43" (109.2cm)

MIN PLUS

RISE*

When venting, the horizontal run must be kept to a maximum of 20 feet (6m). If a 20 foot (6m) horizontal run is required, the appliance must have a minimum vertical rise off the appliance of 57" (144.8cm).

40 FT (12m)

MAX

36"

(91.4cm)

MIN

38 1/4"

(97.2cm)

When terminating vertically, the vertical rise is a minimum 36" (91.4cm) and a maximum 40 feet (12m) above the appliance.

On all horizontal vent runs, ensure that the vent pipe does not slope downward.

* See "venting" section.

W415-1285 / G / 04.27.18

venting requirements

3.2 special vent installations

3.2.1 periscope termination

Use the periscope kit to locate the air termination above grade. The periscope must be installed so that when ﬁ nal grading is completed, the bottom air slot is located a minimum of 12” (305mm) above grade. The maximum allowable vent length is 10’ (3.1m) for a ﬁ replace and 8’ (2.4m) for a stove.

24" (61cm) MIN

REGARDLESS OF

HORIZONTAL VENT

LENGTH

38 1/4"

(97.2cm)

12"

(30.5cm)

MIN TO GRADE

3.2.2 reduced vent clearance to combustibles

The minimum clearances around the horizontal vent pipe to the combustible material may be reduced from 3" (76.2mm) / 2" (50.8mm) to 1" (25.4mm) in installations with a minimum of 52" (132cm) vertical rise made immediately off the appliance collar and where the vent has been reduced to a 4/7" from 5/8" at the appliance.

52"

(132cm)

38 1/4"

(97.2cm)

90 1/4"

(229.2cm)

W415-1285 / G / 04.27.18

venting requirements

3.3 converting from 5/8" to 4/7" venting

1 2

Use Mill Pac to seal adapter to the appliance collars.

Ue Mill Pac to seal adapter to the appliance collars.

5 6

Use red RTV silicone sealant to seal adapter to the appliance collars.

note:

Depending on your adaptor kit, the 4/7" venting components may not come pre-assembled.

W415-1285 / G / 04.27.18

3.4 vent terminal clearances

Covered balcony applications

††* Permitted only if the balcony is fully open on a minimum of one side.

venting requirements

††*

= 3 feet

MIN

(0.9m)

INSTALLATIONS

CANADA U.S.A.

12” (30.5cm) 12” (30.5cm) Clearance above grade, veranda porch, deck or balcony.

12” (30.5cm)

12” (30.5cm)* 12” (30.5cm)* Clearance to permanently closed windows.

18”

(45.7cm)**

12” (30.5cm)** 12” (30.5cm)** Clearance to unventilated sofﬁ t.

0” (0mm) 0” (0mm) Clearance to an outside corner wall.

0” (0mm)*** 0” (0mm)***

2” (51mm)*** 2” (51mm)*** Clearance to an inside combustible corner wall or protruding combustible obstructions (vent chase, etc.).

3’(0.9m) 3’(0.9m)****

3’ (0.9m) 3’ (0.9m)**** Clearance to a service regulator vent outlet.

12” (30.5cm) 9” (229mm) Clearance to a non-mechanical air supply inlet to the building or a combustion air inlet to any other appliance.

6’ (1.8m) 3’ (0.9m) † Clearance to a mechanical air supply inlet.

7’ (2.1m) ‡ 7’ (2.1m) **** Clearance above a paved sidewalk or paved driveway located on public property.

12” (30.5cm)†† 12” (30.5cm)**** Clearance under a veranda, porch or deck.

9” (229mm) ΔClearance to windows or doors that open.

18”

(45.7cm)**

Vertical clearance to ventilated sofﬁ ts located above the terminal within a horizontal distance of 2’ (0.6m) from the center line of the terminal.

Clearance to an inside non-combustible corner wall or protruding non-combustible obstructions (chimney, etc.).

Clearance to each side of the center line extended above the meter / regulator assembly to a maximum vertical distance of 15’ (4.6m).

note:

Wall terminals are for illustration purposes only. Size and shapes may vary.

= 2 x

MAX

ACTUAL

MAX

≤ 15 feet

(4.6m)

16” (40.6cm) 16” (40.6cm) Clearance above the roof.

2’ (0.6m)†* 2’ (0.6m) †* Clearance from an adjacent wall including neighbouring buildings.

8’ (2.4m) 8’ (2.4m)

3’ (0.9m) 3’ (0.9m) See chart for wider wall dimensions.

6’ (1.8m) 6’ (1.8m)

12” (30.5cm) 12” (30.5cm) Clearance under a covered balcony

Δ The terminal shall not be located less than 6 feet under a window that opens on a horizontal plane in a structure with three walls and a roof.

* Recommended to prevent condensation on windows and thermal breakage

** It is recommended to use a heat shield and to maximize the distance to vinyl clad sofﬁ ts.

*** The periscope requires a minimum 18 inches clearance from an inside corner.

**** This is a recommended distance. For additional requirements, check local codes.

† 3 feet above if within 10 feet horizontally.

‡ A vent shall not terminate where it may cause hazardous frost or ice accumulations on adjacent property surfaces.

†† Permitted only if the veranda, porch, or deck is fully open on a minimum of two sides beneath the ﬂ oor.

†* Recommended to prevent recirculation of exhaust products. For additional requirements, check local codes.

Roof must be non-combustible without openings.

See chart for deeper wall dimensions. The terminal shall not be installed on any wall that has an opening between the terminal and the open side of the structure.

note:

Clearances are to be in accordance with local installation codes and the requirements of the gas supplier. In their absence, clearances are to be as listed above and are based on national codes.

W415-1285 / G / 04.27.18

venting requirements

3.5 vent application ﬂow chart

Top Exit

Horizontal Termination

Vertical rise is equal

to or greater than the

horizontal run

Horizontal run +

vertical rise to

maximum of

40 feet (12.2m)

Vertical rise is less

than horizontal run

Horizontal run +

vertical rise to

maximum of

24.75 feet (7.5m)

4.2 times the vertical rise equal to or

greater than the

horizontal run

3.6 deﬁnitions

For the following symbols used in the venting calculations and examples are: > - greater than > - equal to or greater than < - less than < - equal to or less than HT - total of both horizontal vent lengths (Hr) and offsets (Ho) in feet HR - combined horizontal vent lengths in feet HO - offset factor: .03 (total degrees of offset - 90°*) in feet HO - offset factor: .03 (total degrees of offset - 135°*) in feet VT - combined vertical vent lengths in feet

Vertical Termination

Vertical rise is equal

to or greater than the

horizontal run

Horizontal run +

vertical rise to

maximum of

40 feet (12.2m)

Vertical rise is less

than horizontal run

Horizontal run +

vertical rise to

maximum of

19 (5.8m)

3 times the vertical

rise equal to or

greater than the

horizontal run

3.7 elbow vent length values

Feet Inches Millimeters 1° 0.03 0.5 12.7 15° 0.45 6.0 152.4 30° 0.9 11.0 279.4 45° 1.35 16.0 406.4 90°* 2.7 32.0 812.8

* The ﬁ rst 90° offset has a zero value and is shown in the formula as - 90° * The ﬁ rst 45° and° offset have a zero value and is shown in the formula as -45° and -90° respectively

or -135° when combined (for 45° exit only).

W415-1285 / G / 04.27.18

3.8 horizontal termination

90°

45°

Simple venting conﬁguration (only one 45°

and 90° elbow)

See graph to determine the required vertical rise VT for the required

horizontal run H

REQUIRED

VERTICAL RISE

IN FEET

(METERS) V

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H

The shaded area within the lines represents acceptable

values for H

and HT

(HT) < (VT)

For vent conﬁgurations requiring more than two 90° elbows, the following formulas apply:

Formula 1: H

< V

Formula 2: HT + V

< 40 feet (12.2m)

Example: V

= 8 FT (2.4m)

= V

= 8 FT (2.4m)

= 2.5 FT (0.8m)

= 2 FT (0.6m)

= H

+ H

= 2.5FT (0.8m) + 2FT (0.6m) = 4.5FT (1.4m)

= .03 (one 45° elbows + two 90° elbows -135°) = .03 (225 - 135°) = 2.7 FT (0.8m)

= H

+ H

= 4.5FT (1.4m) + 2.7FT (0.8m) = 7.2FT (2.2m)

+ V

= 7.2FT (2.2m) + 8FT (2.4m) = 15.2 FT (4.6m)

Formula 1: H

< V

7.2 FT (2.2m) < 8 FT (2.4m) Formula 2: HT + V

< 40 FT (12.2m)

15.2 FT (4.6m) < 40 FT (12.2m)

Since both formulas are met, this vent conﬁguration is acceptable.

2.5

(0.8)5 (1.5)

7.5

(2.3)

(3.1)

12.5 (3.8)

(4.6)

10 (3.1)

20 (6.1)

30 (9.1)

17.5 (5.3)

(6.1)

39 (11.9)

venting requirements

W415-1285 / G / 04.27.18

Simple venting conﬁguration (only one

45° and 90° elbow)

See graph to determine the required vertical rise V

for the

required horizontal run H

REQUIRED

VERTICAL RISE IN FEET (METERS)V

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H

The shaded area within the lines represents acceptable

values for H

and HT

(HT) > (VT)

For vent conﬁgurations requiring more than two 90° elbows, the following formulas apply:

Formula 1: H

< 4.2V

Formula 2: HT + V

< 24.75 feet (7.5m)

Example: V

= 4 FT (1.2m)

= 1.5 FT (0.5m)

= V

+ V

= 4FT (1.2m) + 1.5FT (0.5m) = 5.5 FT (1.7m)

= 2 FT (0.6m)

= 1 FT (0.3m)

= 1.5 FT (0.5m)

= H1+ H2+H3+H4= 2FT(0.6m) + 1FT(0.3m) + 1FT(0.3m) + 1.5FT(0.5m)

= 5.5 FT(1.7m)

= .03 (one 45° elbow + four 90° elbows - 135°)

= .03 (405 - 135°) = 8.1 FT (2.5m)

= H

+ H

= 5.5 FT (1.7m) + 8.1 FT (2.5m) = 13.6 FT (4.2m)

+ V

= 13.6 FT (4.2m) + 5.5 FT (1.7m) = 19.1 FT (5.8m)

Formula 1: H

< 4.2FT (1.3m) VT

4.2FT (1.3m) VT = 4.2 FT (1.3m) x 5.5 FT (1.7m)

= 23.1 FT (7m)

13.6 FT (4.2m) < 23.1 FT (7M)

Formula 2: H

+ V

< 24.75 FT (7.5m)

19.1 FT (5.8m) < 24.75 FT (7.5m)

Since both formulas are met, this vent conﬁguration is acceptable.

(1.5)

(4.6)

(6.1)

8.3 (2.5)

4.2 (1.3)

12.5 (3.8)

4.8 (1.5)

12.3 (3.8)

(3.1)

90°

45°

90°

venting requirements

W415-1285 / G / 04.27.18

3.9 vertical termination

(HT) < (VT)

Simple venting conﬁgurations.

See graph to determine the required vertical rise V

REQUIRED

VERTICAL RISE

IN FEET

(METERS) V

40 (12.2)

30 (9.1)

20 (6.1)

10 (3.1)

venting requirements

for the

required horizontal run H

3 (0.9)

(1.5)

10 (3.1)

(4.6)

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H

The shaded area within the lines represents acceptable

values for H

and VT

For vent conﬁgurations requiring more than one 45° and one 90° elbow, the following formulas apply: Formula 1: H Formula 2: HT + V

< V

< 40 feet (12.2m)

Example:

= 5 FT (1.5m)

= 10 FT (3.1m)

= V

+ V

= 3 FT (0.9m)

= 2.5 FT (0.8m)

= H

= .03 (one 45° + three 90° elbows - 135°)

= .03 (45 + 270 - 135°) = 5.4 FT (1.6m)

= H

+ V

Formula 1: H

= 5 FT (1.5m) + 10 FT (3.1m) = 15 FT (4.6m)

+ H

= 3FT (0.9m) + 2.5FT (0.8m) = 5.5 FT (1.7m)

+ H

= 5.5 FT (1.7m)+ 5.4 FT (1.m) = 10.9 FT (3.3m)

= 10.9 FT (3.3m)+ 15 FT (4.6m) = 25.9 FT (7.9m)

< V

45°

90°

10.9FT (3.3m) < 15 (4.6m) Formula 2: HT + V

< 40 FT (12.2m)

25.9FT (7.9m) < 40 (12.2m)

Since both formulas are met, this vent conﬁguration is acceptable.

(6.1)

90°

W415-1285 / G / 04.27.18

(HT) > (VT)

Since both formulas are met, this vent conﬁguration is acceptable.

venting requirements

Simple venting conﬁgurations.

See graph to determine the required vertical rise V

required horizontal run H

for the

20 (6.1)

19 (5.8)

REQUIRED

VERTICAL RISE

IN FEET

(METERS) V

3 (0.9)

10 (3.1)

(1.5)

(3.1)

(4.6)

(6.1)

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS)H

The shaded area within the lines represents acceptable

values for H

and VT

For vent conﬁgurations requiring more than one 45° and one 90° elbow, the following formulas apply: Formula 1: H

Formula 2: HT + V

< 3V

< 40 feet (12.2m)

Example: V

= 1 FT (0.3m)

= 1.5 FT (0.5m)

= V

+ V

= 6 FT (1.8m)

= 2 FT (0.6m)

= H

= .03 (one 45° + three 90° elbows - 135°)

= 1 FT (0.3m)+ 1.5 FT (0.5m)= 2.5 FT (0.8m)

+ H

= 6FT (1.8m) + 2FT (0.6m) = 8 FT (2.4m)

= .03 (45 + 270 - 135°) = 5.4 FT (1.6m)

= H

+ H

+ V

Formula 1: H 3VT = 3FT (0.9m) x 2.5FT(0.8m) = 7.5FT (2.3m)

= 8FT (2.4m) + 5.4FT (1.6m) = 13.4FT (4.1m)

= 13.4FT (4.1m)+ 2.5FT (0.8m) = 15.9FT (4.8m)

< 3V

45°

90°

13.4 FT (4.1m) > 7.5 FT (2.3m) Since this formula is not met, this vent conﬁguration is unacceptable.

(7.6)

(9.1)

90°

Formula 2: HT + V

15.9FT (4.8m) < 40FT (12.2m)

< 40 FT (12.2m)

Since only formula 2 is met, this vent conﬁguration in unacceptable and a new ﬁreplace location or vent conﬁguration will need to be established to satisfy both formulas.

Example: V

= 1.5 FT (0.5m)

= 8 FT (2.4m)

= V

+ V

= 1 FT (0.3m)

= 10.75 FT (3.3m)

= H

= .03 (three 90° elbows + two 45° elbows - 135°)

= 1.5 FT (0.5m) + 8 FT (2.4m) = 9.5 FT (2.9m)

+ H2 + H3 = 1FT(0.3m) + 1FT(0.3m) + 10.75FT(3.3m) = 12.75FT(3.9m)

= .03 (270 + 90 - 135°) = 6.75 FT (2.1m)

= H

+ H

+ V

Formula 1: H 3VT = 3 x 9.5 = 28.5 FT (8.7m)

= 12.75 FT (3.9m) + 6.75 FT (2.1m) = 19.5 FT (5.9m)

= 19.5FT (5.9m) + 9.5FT (2.9m) = 29 FT (8.8m)

< 3V

19.5 FT (5.9m) < 28.5 (8.7m)

Formula 2: HT + V 29 FT (8.8m) < 40 FT (12.2m)

W415-1285 / G / 04.27.18

< 40 FT (12.2m)

45°

90°

45°

90°

4.0 framing

WARNING

note:

When using optional ﬁ nishing accessories, the framing dimensions and ﬁ nishing materials may differ from what is outlined in the section below; refer to the leaﬂ et instructions supplied in the accessory kit for speciﬁ c framing and ﬁ nishing speciﬁ cations.

• Risk of ﬁ re!

• In order to avoid the possibility of exposed insulation or vapour barrier coming in contact with the appliance body, it is recommended that the walls of the appliance enclosure be “ﬁ nished” (i.e. drywall / sheetrock), as you would ﬁ nish any other outside wall of a home. This will ensure that clearance to combustibles is maintained within the cavity.

• Do not notch the framing around the appliance stand offs. Failure to maintain air space clearance may cause over heating and ﬁ re. Prevent contact with sagging or loose insulation or framing and other combustible materials. Block opening into the chase to prevent entry of blown-in insulation. Make sure insulation and other materials are secured.

• When constructing the enclosure, allow for ﬁ nishing material thickness to maintain clearances. Framing or ﬁ nishing material closer than the minimums listed must be constructed entirely of non-combustible materials. Materials consisting entirely of steel, iron, brick, tile, concrete, slate, glass or plasters, or any combination thereof are suitable. Materials that are reported as passing ASTM E136, standard test method for behaviour of materials in a vertical tube furnace at 1382ºF (750ºC) and UL763 shall be considered non-combustible materials.

• Minimum clearance to combusibles must be maintained or a serious ﬁ re hazard could result.

• The appliance requires a minimum enclosure height. Measure from the appliance base.

• If steel stud framing kits with cement board are provided, or speciﬁ ed in the installation instructions, they must be installed.

• If speciﬁ ed in the installation instruction, ﬁ nishing must be done using a non-combustible board, ceramic tile, marble, etc. Do NOT use wood or drywall. Any ﬁ re rated drywall is not acceptable.

framing

It is best to frame your appliance after it is positioned and the vent system is installed. When roughing in the appliance, raise the appliance to accommodate for the thickness of the ﬁnished ﬂoor materi-

als, i.e. tile, carpeting and hard wood.

Maintain these minimum clearances to combustibles from appliance and vent surfaces: Combustible Appliance framing:

- 1/4" (6.4mm) to the sides of appliance

- 8 1/4" (210mm) to the top of appliance

Combustible Appliance ﬁnishing:

- 0" (0mm) above the appliance opening

- 50" (127cm) from bottom of appliance to enclosure top

- 62 1/4" (158.2cm) from bottom of appliance to ceiling

- 3" (76mm) to top of vent pipe*

- 2" (51mm) to sides and bottom of vent pipe*

- 0" (0mm) to the sides and top of appliance

*HORIZONTAL VENT SECTIONS: A minimum clearance of 3" (76mm) to the top and 2" (51mm) to the sides and bottom of the vent pipe on all horizontal runs to combustibles is required, see "minimum clearance to combustible enclosures" section. Use ﬁrestop assembly W010-3210. If reduced to 4/7", use W010-3440 ﬁrestop.

note:

The minimum clearances around the horizontal vent pipe to combustible materials may be reduced from 3" (76.2mm) / 2" (50.8mm) to 1" (25mm) in those installations with a minimum 52" (132cm) vertical vent rise made immediately off the appliance collar and where the vent has been reduced to 4/7" from 5/8" at the appliance collars.

*VERTICAL VENT SECTIONS: A minimum of 2" (51mm) all around the vent pipe on all vertical runs to combustibles is required. Use ﬁrestop spacer W010-3210.

W415-1285 / G / 04.27.18

46 1/2"

[118cm]

framing

4.1 framing

4.1.1 see-thru framing (BHD4ST)

4.1.2 peninsula framing (BHD4P)

A: MIN 22 1/8" (56.2cm) MAX 24 1/8" (61.3cm)

46 1/2"

[118cm]

A: MIN 22 1/8" (56.2cm) MAX 24 1/8" (61.3cm)

45 1/2"

[115.6cm]

B: MIN 42 1/2" (108cm) MAX 43 1/2" (110.5cm)

W415-1285 / G / 04.27.18

note:

All framing dimensions are based on the ﬁnishing material supports position. Framing may change depending on the ﬁnishing material thickness (see "ﬁnishing support adjustment" section).

Combustible

Non-combustible

Brick

3" [76mm]

[51mm]

Firestop

43"

[109.2cm]

minimum

rise**

45" [114.3cm]

6" [152mm]

minimum wall

38 1/4"

[97.2cm]

SAFETY BARRIER

3" [76mm] *

62 1/4"

[158cm]

11 3/4"

[298mm]

50"

[127cm]

minimum

enclosure

4.2 minimum clearance to combustible enclosures

IMPORTANT: This appliance requires a minimum inside enclosure height of 50" (127cm), measured from the bot-

tom of the appliance. For temperature requirements, this area must be left unobstructed.

note:

This appliance is not load bearing.

IMPORTANT: The ﬁrestop assembly provided must be used when the vent pipes pass through any walls or are terminated horizontally.

If reduced to 4/7" venting, a new ﬁrestop is required (W010-3440).

4.2.1 see-thru (BHD4ST)

62 1/4"

[158cm] minimum to ceiling

[298mm]

50"

[127cm]

minimum

enclosure

6" [152mm]

minimum wall

11 3/4"

SAFETY BARRIER

38 1/4"

[97.2cm]

45" [114.3cm]

4.2.2 peninsula (BHD4P)

3" [76mm] *

framing

Combustible

Non-combustible

Brick

3" [76mm]

Firestop

[51mm]

Combustible

Non-combustible

Brick

3" [76mm]

43"

[109.2cm]

minimum

rise**

62 1/4"

[158cm] minimum to ceiling

minimum

enclosure

11 3/4"

[298mm]

50"

[127cm]

38 1/4"

[97.2cm]

* Within the appliance enclosure a minimum 3” (76mm) clearance between the top of the vent pipe and combustible materials is required. All other clearances within the enclosure, including where the vent pipe exits the enclosure are subject to 2” (51mm) to the sides and bottom and 3” (76mm) to the top for horizontal and 2” (51mm) for vertical.

** See "venting" section.

SAFETY BARRIER

43 1/4" [110cm]

Firestop

[51mm]

43"

[109.2cm]

minimum

rise **

W415-1285 / G / 04.27.18

WARNING

5.0 venting installation

venting installation

• Ensure to unpack all loose materials from inside the ﬁ rebox prior to connecting the gas and electrical supply

• If your appliance is supplied with a remote, ensure the remote receiver is in the “OFF” position prior to connecting the gas and electrical supply to the appliance.

• For safe and proper operation of the appliance, follow the venting instructions exactly.

• The appliance exhaust ﬂ ue collar must be sealed using Mill Pac. All exhaust and intake vent pipe joints must be sealed using red RTV high temp silicone sealant (W573-0002) (not supplied) or black high temp Mill Pac (W573-0007) (not supplied).

• If using pipe clamps to connect rigid vent components, a minimum of 3 screws must also be used to ensure the connection cannot slip off.

• Do not clamp the ﬂ exible vent pipe.

• Risk of ﬁ re, explosion, or asphyxiation. Improper support of the entire venting system may allow vent to sag and separate. Use vent run supports and connect vent sections per installation instructions.

• Risk of ﬁ re, do not allow loose materials or insulation to touch the vent pipe. Remove insulation to allow for the installation of the attic shield and to maintain clearances to combustibles.

• Do not ﬁ ll the space between the vent pipe and enclosure with any type of material. Do not pack insulation or combustibles between ceiling ﬁ restops. Always maintain speciﬁ ed clearances around venting and ﬁ restop systems. Install wall shields and ﬁ restops as speciﬁ ed. Failure to keep insulation or other materials away from vent pipe may cause ﬁ re.

For optimum performance it is recommended that all horizontal runs have a minimum of 1/4” (6mm) rise per foot/ meter using ﬂexible venting. For safe and proper operation of the appliance, follow the venting instructions exactly.

For clearance to combustible materials from the vent pipe, see "minimum clearance to combustibles" section.

note:

The ﬁrestop / vent shield supplied with this appliance must be used when passing through a combustible wall or ﬂoor.

W415-1285 / G / 04.27.18

venting installation

between the pipe and the ﬁ restop.

Determine the correct height

Firestop

spacer

Vent

shield

Finishing

material

Caulking

WARNING

This application occurs when venting through a roof. Installation kits for

insulation, from ﬁ lling up the 1" (25mm) air space around the pipe.

5.1 horizontal installation

• The ﬁ restop assembly must be installed with the vent shield to the top.

• Terminals must not be recessed into a wall or siding more than the depth of the return ﬂ ange of the mounting plate.

14”

This application occurs when venting through an exterior wall. Having determined the correct height for the air terminal location, cut and frame a hole in the exterior wall, as illustrated, to accommodate the ﬁ restop assembly. Dry

CAULKING

VENT

SHIELD

ﬁ t the ﬁ restop assembly before proceeding to ensure the brackets on the rear surface ﬁ t to the inside surface of the horizontal framing.

FIRESTOP

SPACER

The vent shield must be installed to the full depth of the combustible wall. The length of the vent shield may cut shorter for combustible walls that less than 6” (152mm) thick.

CAULKING

note:

Bend the tabs for reduced side clearances or move the shield for reduced top clearances. Do not ﬁ ll the air space between the ﬁ restop spacer and the exterior wall with any type of insulating material (i.e. spray foam).

A. Apply a bead of caulking (not supplied) around the

corner edge of the inside surface of the ﬁ restop assembly, ﬁ t the ﬁ restop assembly to the hole and

note:

The above is for illustration purposes only. Vents do not always pass through center of frame.

secure using 4 screws.

B. Once the vent pipe is installed in its ﬁ nal position, apply red RTV silicone (W573-0002) (not supplied)

ADD

(35.6CM)

HEIGHT

height

FINISHING MATERIAL

(35,6CM)

DETERMINE THE CORRECT HEIGHT

ADD

14”

WIDTH

width

5.2 vertical installation

various roof pitches are available from your authorized dealer / distributor. See the “accessories” section to order speciﬁ c kits required.

A. Determine the air terminal location, cut and frame a square opening,

as illustrated, in the ceiling and the roof to provide the minimum 1" (25mm) clearance between the vent pipe and any combustible material. Try to center the vent pipe location midway between two joists to prevent having to cut them. Use a plumb bob to line up the center of the openings. A vent pipe shield will prevent any materials such as insulation, from ﬁ lling up the 1" (25mm) air space around the pipe. Nail headers between the joist for extra support.

B. Apply a bead of caulking (not supplied) to the framework or to the

Wolf Steel vent pipe shield plate or equivalent (in the case of a ﬁ nished ceiling), and secure over the opening in the ceiling. A ﬁ restop must be placed on the bottom of each framed opening in a roof or ceiling that the venting system passes through. Apply a bead of caulking all around and place a ﬁ restop spacer over the vent shield to restrict cold air from being drawn into the room or around the ﬁ replace. Ensure that both spacer and shield maintain the required clearance to combustibles. Once the vent pipe is installed in its ﬁ nal position, apply red RTV silicone (W573-0002) (not supplied) between the pipe and the ﬁ restop assembly.

C. In the attic, slide the vent pipe collar down to cover up the open end

of the shield and tighten. This will prevent any materials, such as

Vent Pipe

Shield

Vent Pipe

Shield

Firestop

underside

of joist

Caulking

Vent Pipe

Collar

W415-1285 / G / 04.27.18

WARNING

venting installation

5.3 using ﬂexible vent components

• Do not allow the inner ﬂ ex pipe to bunch up on horizontal or vertical runs and elbows. Keep it pulled tight.

• Spacers are attached to the inner ﬂ ex pipe at predetermined intervals to maintain an even air gap to the outer ﬂ ex pipe. This gap is required for safe operation. A spacer is required at the start, middle, and end of each elbow to ensure this gap is maintained. These spacers must not be removed.

For safe and proper operation of the appliance, follow the venting instructions exactly.

Elbow

Spacers

The vent system must be supported approximately every 3 feet (0.9m) for both vertical and horizontal runs. Use Wolf Steel Ltd. support ring assembly or equivalent noncombustible strapping to maintain the minimum clearance to combustibles for both vertical and horizontal runs. All inner ﬂ ex pipe and outer ﬂ ex pipe joints may be sealed using high temperature red RTV silicone W573-0002 (not supplied) or the high temperature sealant W5730007 Mill Pac (not supplied). However, the high temperature sealant W573-0007 Mill Pac (not supplied) must be used on the joint connecting the inner ﬂ ex pipe and the exhaust ﬂ ue collar.

Use only approved ﬂ exible vent pipe kits marked:

“Wolf Steel Approved Venting” or “E2” as identiﬁ ed by the stamp only on the ﬂ ex pipes.

When installing using rigid vent components, follow the manufacturer’s installation and vent sealing requirements.

W415-1285 / G / 04.27.18

5.3.1 horizontal air terminal installation

A. Stretch the inner ﬂ ex pipe to the required length taking

depth of its return ﬂ ange.

ADD FASTENER TYPE

Screws

(Supplied)

2" (50.8mm) Overlap

Outer Flex Pipe

Inner Flex

Pipe

Red RTV Silicone

Caulking

Outer Flex Pipe

Outer Flex

venting installation

into account the additional length needed for the ﬁ nished wall surface. Apply a heavy bead of the red RTV silicone (W573-0002) (not supplied) to the inner sleeve of the air

Red RTV Silicone

Screws

Inner Coupler

Outer Coupler

terminal. Slip the vent pipe a minimum of 2” (50.8mm) over the inner sleeve of the air terminal and secure with a minimum of 3 screws.

B. Using the outer ﬂ ex pipe, slide over the outer combustion

air sleeve of the air terminal and secure with a minimum

Outer Flex

Pipe

Inner Flex Pipe

Pipe

of 3 screws. Seal using red RTV silicone (W573-0002) (not supplied).

C. Insert the vent pipes through the ﬁ restop maintaining

Caulking

the required clearance to combustibles. Holding the air terminal (lettering in an upright, readable position), secure to the exterior wall and make weather tight by sealing

ADD GRAPHIC

Inner Flex

Pipe

with caulking (not supplied).

D. If more vent pipe needs to be used to reach the ﬁ replace,

2" (50.8mm) Overlap

couple them together, as illustrated. The vent system must be supported approximately every 3 feet (0.9m) for both vertical and horizontal runs. Use non-combustible strapping to maintain the minimum clearance to

Screws

(Supplied)

Red RTV Silicone

combustibles.

E. The vent shield must be installed only when terminating horizontally. Remove the two screws nearest

E. Stove Appliances Only: From inside the house, using the vent collars on the top of the appliance. Align the vent heat shield (supplied) and secure. Adjust

the vent heat shield to touch the ﬁrestop spacer, as shown below.

Red RTV Silicone (W573-0002) (not supplied), seal between the vent pipe and the ﬁ restop. Then slide the black trim collar over the vent pipe up to the ﬁ restop.

The air terminal mounting plate may be recessed into the exterior wall or siding no greater than the

W415-1285 / G / 04.27.18

air terminal installation” section.

WARNING

A. Install the inner ﬂ ex pipe to the appliance. Secure with a minimum of

INSERT

ADD FASTENER TYPE

45 VENT - FLEX 45 VENT - RIGID/FLEX

#8 X 1/2”

Self Drilling

Screws

Mill Pac Sealant

2” (50.8mm) Overlap

venting installation

5.3.2 vertical air terminal installation

• Maintain a minimum 2” (51mm) space between the air inlet base and the storm collar.

note:

Fastening hardware provided with appropriate roof terminal and liner kits.

A. Fasten the roof support to the roof using 6 screws. The roof support is

optional. In this case, the venting is to be adequately supported using either an alternate method suitable to the authority having jurisdiction or the optional roof support.

B. Stretch the inner ﬂ ex pipe to the required length. Slip the inner ﬂ ex

pipe a minimum of 2” (51mm) over the inner pipe of the air terminal connector and secure with a minimum of three screws, when 4/7, 5/8 and 3/5 venting is used and a minimum of six screws when using 8/10 or 8/11 venting. Seal using a heavy bead of red RTV silicone sealant (W573-0002) (not supplied).

C. Repeat using the outer ﬂ ex pipe, using a heavy bead of red RTV

silicone sealant (W573-0002) (not supplied) and a minimum of three screws, when 4/7, 5/8 and 3/5 venting is used and a minimum of six screws when using 8/10 or 8/11 venting.

D. Thread the air terminal connector / vent pipe assembly down through

the roof. The air terminal must be positioned vertically and plumb. Attach the air terminal connector to the roof support, ensuring that the top of the air terminal is 16” (40.6cm) above the highest point that it penetrates the roof.

E. Remove nails from the shingles, above and to the sides of the air

terminal connector. Place the ﬂ ashing over the air terminal connector leaving a min. 3/4” (19mm) of the air terminal connector showing above the top of the ﬂ ashing. Slide the ﬂ ashing underneath the sides and upper edge of the shingles. Ensure that the air terminal connector is properly centered within the ﬂ ashing, giving a 3/4” (19mm) margin all around. Fasten to the roof. Do not nail through the lower portion of the ﬂ ashing. Make weather-tight by sealing with caulking. Where possible, cover the sides and top edges of the ﬂ ashing with rooﬁ ng material.

F. Aligning the seams of the terminal and air terminal connector, place the

terminal over the air terminal connector making sure the vent pipe goes into the hole in the terminal. Secure with a minimum of three screws, when 4/7, 5/8 and 3/5 venting is used and a minimum of six screws when using 8/10 or 8/11 venting.

G. Apply a heavy bead of weatherproof caulking 2” (51mm) above the

ﬂ ashing. Install the storm collar around the air terminal and slide down to the caulking. Tighten to ensure that a weather-tight seal between the air terminal and the collar is achieved.

H. If more vent pipe needs to be used to reach the appliance, see “horizontal

Connector

2” (51mm)

Roof Support

Inner Pipe

Air

Terminal

Red RTV

Silicone

(W572-0002)

Inner Flex Pipe

Outer Flex Pipe

Air Inlet Base

Caulking

Sto r m Collar

Weather Sealant

Flashing

5.3.3 appliance vent connection

W415-1285 / G / 04.27.18

three screws when installing 3”/5”, 4”/7” or 5”/8” venting, or six screws when installing 8”/10” or 8”/11” venting. Seal the joint and screw holes using Mill Pac sealant (W573-0007) (not supplied).

B. Install the outer ﬂ ex pipe to the appliance. Secure with a minimum of

three screws when installing 3”/5”, 4”/7” or 5”/”8 venting, or six screws when installing 8”/10” or 8”/11” venting. Seal the joints using high temperature red RTV silicone (W573-0002) (not supplied).

#8 X 1/2”

Self Drilling

Screws

IMAGE HERE

2” (50.8mm) Overlap

Mill Pac Sealant

6.0 electrical information

ELECTRICAL

COVER

CABLE

CONNECTOR

(BLACK)

(WHITE)

GROUND (GREEN)

CONTROL BOX

WIRE NUTS

GROUND (GREEN)

3 PRONGE

RECEPTACLE

ELECTRICAL BOX

(BLACK)

(WHITE)

WARNING

electrical information

6.1 hard wiring connection

It is necessary to hard wire this appliance. Permanently framing the appliance with an enclosure, requires the appliance junction box to be hard wired.

This appliance must be electrically connected and grounded in accordance with local codes. In the absence of local codes, use the current CSA C22.1 Canadian electrical code in Canada or the ANSI/NFPA national electrical code in the United States.

6.2 receptacle wiring diagram

6.3 electronic wiring diagram

CABLE

CONNECTOR

ELECTRICAL

BOX

RECEPTACLE

3 PRONG

WIRE NUTS

(BLACK)

GROUND (GREEN)

(WHITE)

note:

Ensure that the transformer is plugged into the receptacle.

• Do not use this appliance if any part has been under water. Call a qualiﬁ ed service technician immediately to have the appliance inspected for damage to the electrical circuit.

• Risk of electrical shock or explosion. Do not wire 110V to the valve or to the appliance wall switch. Incorrect wiring will damage controls.

• All wiring should be done by a qualiﬁ ed electrician and shall be in compliance with local codes. In the absence of local codes, use the current CSA22.1 Canadian Electric Code in Canada or the current National Electric Code ANSI/NFPA NO. 70 in the United States.

• Always light the pilot whether for the ﬁ rst time or if the gas supply has run out, with the glass door opened or removed.

W415-1285 / G / 04.27.18

electrical information

6.4 battery back-up installation

note:

In the event of a power failure, your appliance can be operated using the supplied battery back-up.

A. Remove the safety screen and door, refer to the "main safety barrier removal / installation" and "main door removal / installation" sections for detailed removal instructions.

B. Remove the panel cover using the two ﬁnger holes, then remove the control panel cover by lifting it up and off of the four shoulder screws. This will allow you to easily access the battery housing.

C. Remove your battery housing to install the batteries, this will be located in the control compartment, as shown below.

D. Install the four “AA” batteries, ensure the positive and negative ends correspond with those identiﬁed on the battery housing.

E. Place the battery housing back into position or let it rest on the hearth, for the duration of the power failure.

note:

Once the power has been restored, remove the batteries from the holder.

PANEL COVER

CONTROL

PANEL COVER

BATTERY

HOUSING

W415-1285 / G / 04.27.18

6.5 wiring diagram

WARNING

note:

• Do not wire 110 volts to the valve or wall switch.

ACS/IPI

SWITCH

(OPTIONAL)

electrical information

BATTERY

HOUSING

OFF ON

TRANSFORMER

DISCONNECT THESE

CONNECTIONS TO THE

ON/OFF SWITCH. CONNECT AN OPTIONAL THERMOSTAT OR REMOTE CONTROL AND

(IF ALLOWED WITH THIS APPLIANCE) A “B” VENT

DC SUPPLY

ON / OFF

ADAPTOR.

ON / OFF

SWITCH

IPI / CPI

GROUND

EYELET

VALVE

ORANGE

GREEN

ELECTRONIC

VALVE

IPI BOARD

DFC

WHERE APPLICABLE, APPLIANCES WITH “B” VENT ADAPTORS MUST HAVE THE SPILL SWITCH WIRED IN

SERIES WITH EITHER THE EXISTING SWITCH OR OPTIONAL WALL SWITCH, THERMOSTAT OR REMOTE.

This appliance comes equipped with a battery back-up. If this backup is used, install 4 ‘AA’ batteries (not supplied) into the holder and connect to the wire harness. Connect the battery holder to the wire harness before using the appliance. Place near the IPI board. If the backup is used, it must be connect to this 6 volt battery pack (supplied).

DFC DC IPI CPI ACS

Legend

Digital Fireplace Control Direct Current Intermittent Pilot Ignition Continuous Pilot Ignition Anti-Condensation Switch

W415-1285 / G / 04.27.18

WARNING

• Check for gas leaks by brushing on a soap and water solution. Do not use open ﬂ ame.

7.0 gas installation

gas installation

• Risk of ﬁ re, explosion, or asphyxiation. Ensure there are no ignition sources such as sparks or open ﬂ ames.

• Support gas control when attaching gas supply pipe to prevent damaging gas line.

• Always light the pilot whether for the ﬁ rst time or if the gas supply has run out with the glass door opened or removed. Purging of the gas supply line should be performed by a qualiﬁ ed service technician. Ensure that a continuous gas ﬂ ow is at the burner before closing the door. Ensure adequate ventilation. For gas and electrical locations, see “dimensions” section.

• All gas connections must be contained within the appliance when complete (gas ﬁ replaces only).

• High pressure will damage valve. Disconnect gas supply piping before testing gas line at test pressures above 1/2 PSIG.

• Valve settings have been factory set, do not change.

Installation and servicing to be done by a qualiﬁ ed installer.

• Move the appliance into position and secure.

• If equipped with a ﬂ ex connector, the appliance is designed to accept a 1/2” (13mm) gas supply. Without the connector, it is designed to accept a 3/8” (9.5mm) gas supply. The appliance is equipped with a manual shut off valve to turn off the gas supply to the appliance.

• Connect the gas supply in accordance to local codes. In the absence of local codes, install to the current CAN/CSA-B149.1 Installation Code in Canada or to the current National Fuel Gas Code, ANSI Z223.1 / NFPA 54 in the United States.

• When ﬂ exing any gas line, support the gas valve so that the lines are not bent or kinked.

• The gas line ﬂ ex-connector should be installed to provide sufﬁ cient movement for shifting the burner assembly on its side to aid with servicing components.

After installing the electrical wiring and gas lines, ensure to test the appliance before ﬁnishing the framing and ﬁnishing the appliance.

7.1 access panel for gas line connection

A. Remove the screen and door from the appliance, see "main screen removal / door removal" section. B. Remove media and media tray from the appliance, see "cradle burner removal" section. C. Unscrew the 2 screws that hold the access panel to the ﬁrebox. D. Remove the gasket (careful not to tear).

Access

Panel

Gasket

W415-1285 / G / 04.27.18

8.0 nailing tab installation

A. Nailing tabs are provided as part of the frames, as shown. To

* Additional fasteners may be installed.

1/2” FINISHING

MATERIAL

3/4” FINISHING

MATERIAL

nailing tab installation

determine the ﬁnal location and where to bend the nailing tabs you must ﬁrst determine the thickness of your ﬁnishing material (i.e. drywall). This will determine the dimension from the front edge of the corner post to the nailing tab. Once the nailing tab is in the desired location and secure using an appropriate fastener*.

ADD

NAILING

TABS


HERE

W415-1285 / G / 04.27.18

9.0 operating instructions

nailing tab installation

When lit for the ﬁrst time, the appliance will emit a slight odour for a few hours. This is a normal temporary condition caused by the “burn-in” of internal paints and lubricants used in the manufacturing process and will not occur again. Simply open a window to sufﬁciently ventilate the room. After extended periods of non-operation such as following a vacation or a warm weather season, the appliance may emit a slight odour for a few hours. This is caused by dust particles in the heat exchanger burning off. Open a window to sufﬁciently ventilate the room.

9.1 operating instructions - for your safety read before operating

FOR YOUR SAFETY READ BEFORE OPERATING / POUR VOTRE SÉCURITÉ LIRE AVANT DE FAIRE FONCTIONNER

WARNING: DO NOT TURN ON IF CHILDREN OR OTHER AT RISK

INDIVIDUALS ARE NEAR THE APPLIANCE. IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE OR EXPLOSION MAY RESULT CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE. INITIAL LIGHTING OF THE PILOT AND MAIN BURNERS MUST BE DONE WITH THE GLASS DOOR OFF. DO NOT CONNECT VALVE OR WALL SWITCH TO ELECTRICITY. SEE INSTALLATION INSTRUCTIONS.

A. THIS APPLIANCE IS EQUIPPED WITH AN IGNITION DEVICE WHICH AUTOMATICALLY LIGHTS THE PILOT. DO NOT TRY TO LIGHT BY HAND. B. BEFORE OPERATING, SMELL ALL AROUND THE APPLIANCE AREA FOR GAS AND NEXT TO THE FLOOR BECAUSE SOME GAS IS HEAVIER THAN AIR AND WILL SETTLE ON THE FLOOR.

WHAT TO DO IF YOU SMELL GAS:

• TURN OFF ALL GAS TO THE APPLIANCE.

• OPEN WINDOWS.

• DO NOT TRY TO LIGHT ANY APPLIANCE.

• DO NOT TOUCH ANY ELECTRICAL SWITCH; DO NOT USE ANY PHONE IN YOUR BUILDING.

• IMMEDIATELY CALL YOUR GAS SUPPLIER FROM A NEIGHBOUR’S PHONE. FOLLOW THE GAS SUPPLIER’S INSTRUCTIONS.

• IF YOU CANNOT REACH YOUR GAS SUPPLIER, CALL THE FIRE DEPARTMENT. C. DO NOT TRY TO REPAIR ANY PART OF THIS ASSEMBLY. CALL A QUALIFIED SERVICE TECHNICIAN. FORCE OR ATTEMPTED REPAIR MAY RESULT IN A FIRE OR EXPLOSION. D. DO NOT USE THIS APPLIANCE IF ANY PART HAS BEEN UNDER WATER. IMMEDIATELY CALL A QUALIFIED SERVICE TECHNICIAN TO INSPECT THE APPLIANCE AND REPLACE ANY PART OF THE CONTROL SYSTEM AND ANY GAS CONTROL WHICH HAS BEEN UNDER WATER.

9.2 lighting instructions

OPERATING INSTRUCTIONS / INSTRUCTIONS D’OPÉRATION

ATTENTION: NE PAS ALLUMER SI DES ENFANTS OU D’AUTRES

INDIVIDUS À RISQUE SONT À PROXIMITÉ DU FOYER. QUICONQUE NE RESPECTE PAS À LA LETTRE LES INSTRUCTIONS DANS LA PRÉSENTE NOTICE, RISQUE DE DÉCLENCHER UN INCENDIE OU UN EXPLOSION ENTRAÎNANT DES DOMMAGES, DES BLESSURES OU LA MORT. L’ALLUMAGE INITIAL DE LA VEILLEUSE ET DU BRÛLEUR PRINCIPAL DOIT SE FAIRE AVEC LA PORTE VITRÉE ENLEVÉE. NE RACCORDEZ PAS LA SOUPAPE OU L’INTERRUPTEUR MURAL À L’ÉLECTRICITÉ. CONSULTEZ LES INSTRUCTIONS D’INSTALLATION.

A. CET APPAREIL EST MUNI D’UN DISPOSITIF D’ALLUMAGE QUI ALLUME AUTOMATIQUEMENT LA VEILLEUSE. NE TENTEZ PAS D’ALLUMER LA VEILLEUSE MANUELLEMENT. B. AVANT DE FAIRE FONCTIONNER, RENIFLEZ TOUT AUTOUR DE L’APPAREIL POUR DÉCELER UN ODEUR DE GAZ. RENIFLEZ PRÈS DU PLANCHER, CAR CERTAINS GAZ SONT PLUS LOURDS QUE L’AIR ET PEUVENT S’ACCUMULER AU NIVEAU DU SOL.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ:

• COUPEZ L’ALIMENTATION DE GAZ PRINCIPALE.

• OUVREZ LES FENÊTRES.

• NE PAS TENTER D’ALLUMER D’APPAREIL.

• NE TOUCHEZ À AUCUN INTERRUPTEUR; NE PAS VOUS SERVIR DES TÉLÉPHONES SE TROUVANT DANS LE BÂTIMENT.

• APPELEZ IMMÉDIATEMENT VOTRE FOURNISSEUR DE GAZ DEPUIS UN VOISIN. SUIVEZ LES INSTRUCTIONS DU FOURNISSEUR.

• SI VOUS NE POUVEZ REJOINDRE LE FOURNISSEUR APPELEZ LE SERVICE DES INCENDIES. C. N’ESSAYEZ PAS DE RÉPARER AUCUNE PIÈCE DE CET ASSEMBLAGE. APPELEZ UN TECHNICIEN QUALIFIÉ. FORCER OU TENTER DE RÉPARER L’ASSEMBLAGE POURRAIT CAUSER UN FEU OU UNE EXPLOSION. D. N’UTILISEZ PAS CET APPAREIL S’IL A ÉTÉ PLONGÉ DANS L’EAU, MÊME PARTIELLEMENT. FAITES INSPECTER L’APPAREIL PAR UN TECHNICIEN QUALIFIÉ ET REMPLACEZ TOUTE PARTIE DU SYSTÈME DE CONTRÔLE ET TOUTE COMMANDE QUI ONT ÉTÉ PLONGÉS DANS L’EAU.

W385-0460 / E

LIGHTING INSTRUCTIONS / INSTRUCTIONS D’ALLUMAGE

1. STOP! READ ALL INFORMATION OF OPERATING AND LIGHTING

INSTRUCTIONS BEFORE PROCEEDING.

2. TURN OFF ELECTRICAL POWER TO THE APPLIANCE.

3. THIS APPLIANCE IS EQUIPPED WITH AN IGNITION DEVICE WHICH

AUTOMATICALLY LIGHTS THE PILOT. DO NOT TRY TO LIGHT THE PILOT BY HAND.

4. OPEN THE GLASS DOOR.

5. TURN MANUAL SHUTOFF VALVE CLOCKWISE TO OFF.

6. WAIT FIVE (5) MINUTES TO CLEAR OUT ANY GAS. IF YOU SMELL GAS,

INCLUDING NEAR THE FLOOR, STOP! FOLLOW “B” OF THE OPERATING INSTRUCTIONS. IF YOU DON’T SMELL GAS, GO TO THE NEXT STEP.

7. TURN MANUAL SHUTOFF VALVE COUNTER-CLOCKWISE TO ON.

8. CLOSE THE GLASS DOOR.

9. TURN ON ALL ELECTRICAL POWER TO THE APPLIANCE.

10. TURN ON MAIN BURNER.

TO TURN OFF GAS / INSTRUCTIONS POUR COUPER LE GAZ

1. TURN OFF ALL ELECTRICAL POWER TO THE APPLIANCE IF SERVICE IS

TO BE PERFORMED.

2. TURN MANUAL SHUTOFF VALVE CLOCKWISE TO OFF. DO NOT FORCE.

1. ARRÊTEZ! LISEZ TOUTES LES INSTRUCTIONS DE FONCTIONNEMENT ET D’ALLUMAGE AVANT DE CONTINUER.

2. COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL.

3. CET APPAREIL EST MUNI D’UN DISPOSITIF D’ALLUMAGE QUI

ALLUME LA VEILLEUSE AUTOMATIQUEMENT, N’ESSAYEZ PAS D’ALLUMER LA VEILLEUSE MANUELLEMENT.

4. OUVREZ LA PORTE VITRÉE.

5. TOURNEZ LA SOUPAPE DE SECTIONNEMENT MANUELLE VERS LA

DROITE À « OFF ».

6. ATTENDEZ CINQ (5) MINUTES POUR QUE LE GAZ PUISSE S’ÉCHAPPER. SI VOUS DÉTECTEZ UNE ODEUR DE GAZ, ARRÊTEZ! SUIVEZ « B » DANS LES INSTRUCTIONS DE FONCTIONNEMENT.

S’IL N’Y A PAS D’ODEUR DE GAZ, PASSEZ À L’ÉTAPE SUIVANTE.

7. TOURNEZ LA SOUPAPE DE SECTIONNEMENT MANUELLE VERS LA GAUCHE À « ON ».

8. FERMEZ LA PORTE VITRÉE.

9. RÉTABLISSEZ L’ALIMENTATION ÉLECTRIQUE AU FOYER.

10. ALLUMEZ LE BRÛLEUR PRINCIPAL.

1. COUPEZ L’ALIMENTATION ÉLECTRIQUE AU FOYER SI UN TRAVAIL D’ENTRETIEN DOIT SE FAIRE.

2. TOURNEZ LA SOUPAPE D’ARRÉT MANUELLE VERS LA DROITE À « OFF ». NE FORCEZ PAS.

W385-0460 / E

W415-1285 / G / 04.27.18

10.0 ﬁnishing

WARNING

• Risk of ﬁre!

• Never obstruct the front opening of the appliance.

• The front of the appliance must be ﬁnished with any non-combustible materials such as brick, marble, granite, etc., provided that these materials do not go below the speciﬁed dimension, as illustrated.

• Do not strike, slam, or scratch. Do not operate appliance with glass removed, cracked, or scratched.

• Facing and/or ﬁnishing material must never overhang into the appliance opening.

• The glass door assembly is designed to pivot forward when relieving excess pressure that might occur. Finishing or other materials must not be located in the opening surrounding the door as this will interfere with the doors ability to relieve pressure.

ﬁnishing

10.1 shipping bracket

A. Remove the door(s), refer to "door removal / installation " section for instructions. B. Cut the strap holding the glass and vent thimble in place. C. Remove the 2 screws holding the shipping bracket / vent shield in place, as shown.

NOTE: The two screws removed from the shipping bracket vent shield MUST be replaced.

note:

The two screws removed from the shipping bracket vent shield MUST be replaced.

10.2 main safety barrier removal / installation

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with the appliance and shall be installed.

Before the glass door can be removed, the safety screen must be removed. Lift the safety screen up and pull it out of the bottom retainer. Pull the safety screen down and out of the top retainer.

SAFETY SCREEN

Reverse these steps to reinstall the safety screen. Ensure it is installed correctly.

W415-1285 / G / 04.27.18

ﬁnishing

10.3 end safety barrier removal / installation (BHD4P only)

note:

One of the main safety barriers must be removed prior to end barrier removal, see "main safety barrier removal / installation" section.

A. Remove the 4 securing screws from the top and bottom of the end screen retainer, refer to Figure 1. B. Pull the safety screen forward and out from the appliance, refer to Figure 2.

FIG. 1

FIG. 2

W415-1285 / G / 04.27.18

ﬁnishing

WARNING

10.4 main door removal / installation

• Glass may be hot. Do not touch glass until cooled.

• If equipped with door latches that are part of a safety system, they must be properly engaged. Do not operate the appliance with latches disengaged.

• Facing and/or ﬁ nishing materials must not interfere with air ﬂ ow through air openings, louvre openings, operation of louvres, or doors/access for service. Observe all clearances when applying combustible materials.

• Before door is removed, turn the appliance off and wait until appliance is cool to the touch. Doors are heavy and fragile so handle with care.

A. Remove the safety screen, see "main safety barrier removal / installation" section. B. Loosen but do not remove the three securing screws from the top retainer and pull retainer away from the

appliance, refer to Figure 1.

C. There are two latches on the top of each door, refer to Figure 2. Using the tool provided, pull the latch

forward and upwards, out of the slot in the door, as shown. Ensure to keep one hand on the door at

all times, to prevent it from falling on the ﬂoor.

D. When both latches have been released, tilt the door forward and out of the bottom door retainer. E. Reverse this process to install the door.

FIG. 2

FIG. 1

LATCHES

IMPORTANT: Once latches are engaged, test that the door is secure and will not fall forward before letting go.

W415-1285 / G / 04.27.18

ﬁnishing

10.5 end door removal / installation (BHD4P only)

note:

One of the main safety barriers and doors must be removed prior to end barrier removal, see "main safety barrier removal / installation" section and "main door removal / installation" sections for detailed instructions.

A. Remove the 6 screws securing the end door in place, as shown below. Ensure to keep one hand on

the door, from the inside of the appliance, at all times to prevent it from falling.

B. Tilt the door from the top downwards and carefully remove it from the appliance. C. To install the end door, reverse these steps.

6 screws

10.6 control panel removal

A. Remove the main safety screen, see "main safety barrier removal / installation" section. B. Remove the panel cover using the two ﬁner holes, lift it up and away from the appliance, as shown below. C. Remove the control panel cover by lifting it up and off of the four shoulder screws, as shown below.

PANEL COVER

CONTROL

PANEL COVER

W415-1285 / G / 04.27.18

ﬁnishing

10.7 installing combustible board

WARNING

• The surface above the appliance gets very hot. If proper ﬁnishing materials are not used, cracking can occur.

• Ensure clearances are maintained for surround removal, as it must lift off the appliance for maintenance.

BHD4ST BHD4P

SIDE

WALL

6” (152mm)

MIN. TO A

SIDE WALL

SAFETY BARRIER

45"

(114.3cm)

38 1/4" (97.2cm)

SAFETY BARRIER

43 1/4"

(109.9cm)

38 1/4" (97.2cm)

6” (152mm)

MIN. TO A

SIDE WALL

Joint Compound where required

Joint compounds such as Durabond 90 and tapes that are resilient to heat and cracking should be used when taping and mudding seams.

Setting tiles and grouting

We recommend you use tiles with a dry butt joint to be installed using a two-part mortar with an acrylic latex additive, such as Mapei Kerabond/Kerlastic, to allow for slight movement in the normal operation of the appliance. If grout is used between the tiles, a polymer-based grout, such as Mapei Ultracolour plus, is recommended.

Primer/Paint

For a painted surface, use a 100% acrylic latex primer and ﬁnish coat. Paints may discolour.

W415-1285 / G / 04.27.18

1/2"

(13mm)

MIN

1 1/2"

(38mm)

MAX

1/2"

(13mm)

MIN

ﬁnishing

10.7.1 ﬁnishing support adjustment

Depending on the ﬁnishing material we have allowed from 0" (0mm) to 1" (25mm) of adjustment after the 1/2" (13mm) combustible board has been installed. Loosen the 8 screws on each ﬁnishing support. Adjust the ﬁnishing support to the desired position.

note:

Peninsula models have one end support that can also be adjusted by loosening the two screws.

B A

SIDE VIEW

note:

Framing dimensions "A" and "B" will be affected as the ﬁnishing supports are adjusted outwards, refer to "framing" section.

W415-1285 / G / 04.27.18

ﬁnishing

TABLETTE

HAUTEUR

PROFONDEUR DE

LA TABLETTE

16” (406.4mm) 14” (355.6mm) 12” (304.8mm)

10” (254mm) 8” (203.2mm) 6” (152.4mm)

0” (0mm)

2” (50.8mm) 4” (101.6mm) 6” (152.4mm) 8” (203.2mm)

10” (254mm)

Ref

G H

MANTEL

16” (406,4mm) 14” (355,6mm) 12” (304,8mm)

10” (254mm) 8” (203,2mm) 6” (152,4mm)

0” (0mm)

2” (50,8mm) 4” (101,6mm) 6” (152,4mm) 8” (203,2mm)

10” (254mm)

Ref

G H

B C D

G H I J K L

WARNING

note:

10.8 minimum mantel clearances

• Risk of ﬁ re. Maintain all speciﬁ ed air space clearances to combustibles. Failure to comply with these instructions may cause a ﬁ re or cause the appliance to overheat. Ensure all clearances (i.e. back, side, top, vent, mantel, front, etc.) are clearly maintained.

• When using paint or lacquer to ﬁ nish the mantel, the paint or lacquer must be heat resistant to prevent discolouration.

Combustible mantel clearance can vary according to the mantel depth. Use the graph to help evaluate the clearance needed.

MANTEL DIMENSIONS

Ref Height Depth

D C

4" (102mm) 2” (51mm) 6" (152mm) 4” (102mm)

10.9 alcove enclosure

B A

8" (203mm) 6” (152mm)

10" (254mm) 8” (203mm)

HEIGHT

8 6 4

( " )

4 5 6 7 8 9 10

MANTEL DEPTH

TOP OF

APPLIANCE

38 1/4"

(97.2cm)

( " )

RECESS OR ALCOVE AREA

ENCLOSURE AREA

APPLIANCE

Recesses or alcoves above the appliance can be made as deep as desired provided the minimum clearances to combustibles are maintained.

Non-combustible material can be used, provided the minimum clearances to combustible materials are applied. The minimum enclosure volume must be increased by no less than the volume of the recess. This adjustment can

be made by increasing any or all of the height, width and depth of the enclosure.

W415-1285 / G / 04.27.18

WARNING

Door

Top of

appliance

0” (0mm)

4” (101.6mm)

6” (152.4mm)

2” (50.8mm)

5” (127mm)

3”(76.2mm)

Non-combustible facing material must not project more than 4” (101.6mm) from the face of the door (all four sides). If greater projections are desired, increase the clearance to the sides, bottom and top by 2” (50.8mm) for every additional 1” (25.4mm) of projection. If using an optional surround, the same rule applies, starting from the top of the surround. Ensure clearances are maintained for surround removal, as it must lift off the appliance for maintenance.

WARNING

ﬁnishing

10.10 non-combustible facing material

4”

(101.6mm)

2” (50.8mm)

Optional

surround

6” (152.4mm) 5” (127mm) 4” (101.6mm)

Top of

appliance

Door

W415-1285 / G / 04.27.18

10.11 hearth pad installation

WARNING

note:

The individual hearth pads can be easily identiﬁed by the numbers cast on the underside of each pad.

ﬁnishing

note:

The pilot is located on the right end in these instructions.

A. Remove the main safety screen and door from the appliance, see

"main safety barrier removal / installation" and "main door removal / installation" sections for detailed removal instructions.

HINT: For ease of installation, remove both main doors.

B. Place the #3 hearth pad on the pilot side of the burner, as shown in

Figure B.

C. Place the #1A hearth pad on the right side and the #1 hearth pad

on the left side of appliance, as shown in Figure C.

D. Place the two #2 hearth pads on the right and left sides, as shown

in Figure D.

E. Place the #4 hearth pad on the left end, as shown in Figure E.

10.12 log placement

• Failure to position the logs in accordance with these diagrams or failure to use only logs speciﬁ cally approved with this appliance may result in property damage or personal injury.

• Logs must be placed in their exact location in the appliance. Do not modify the proper log positions, since appliance may not function properly and delayed ignition may occur.

• The logs are fragile and should be handled with care.

note:

The individual logs can be easily identiﬁed by the numbers cast on the underside of each log.

Phazer is different in every installation. During the initial use of the appliance, log colours may vary. During the initial use of the appliance, the colours will become more uniform as colour pigments burn in during the heat activated curing process.

Blocked burner ports can cause an incorrect ﬂame pattern.

1. Remove the main safety screens and doors, see "main safety

2. Place a pin into the bottom of log #1 lining it up with the hole in the

3. Place log #2 onto the pin located in the log #1, it should rest in the

4. Place log #3 onto the pin located in log #2 and let it rest on log #2,

logs and glowing embers, exclusive to Wolf Steel Ltd., provide a unique and realistic glowing effect that

note:

The pilot is located on the right end in these instructions.

barrier removal / installation" and "main door removal / installation" sections for removal instructions.

hearth pad. Then place onto the screw and spacer located in the corner of the burner, on the right side. Place a pin into the center of log #1 (FIG.1).

middle of the left side hearth pad as shown in Figure 2. Place one pin into the middle of log #2 (FIG.2).

as shown in Figure 3 and in the left side view below. Place another pin into log #2 (FIG.3).

Fig. 1

Fig. 2

Fig. 3

W415-1285 / G / 04.27.18

ﬁnishing

5. Place log #4 onto the pin located in log #2 and let it rest on log #2, as

6. Place log #5 onto the pin located in the left side hearth pad and let it

7. Place log #6 onto the pin located on the right side corner of the burner,

shown in Figure 4 and in the left side view. Place one pin into the left side hearth pad (FIG.4).

rest on the burner (FIG.5).

note:

Ensure log #5 does not cover any burner ports.

then place one pin into middle of the log #6 and log #5 (FIG.6).

note:

Ensure log #6 does not cover any burner ports.

Fig. 4

Fig. 5

8. Place log #7 onto the pin located in log #6 and onto the pin in log #5

(FIG.7).

9. Place log #8 on the hearth pad and let it rest against the notch in the

side of log #7 (FIG.8) HINT: The best view of log #8 is shown in the left side view below.

10. Place log #9 onto the pin located in log #6 and let it rest on the right

side corner hearth pad and then place one pin into log #7 (FIG.9).

11. Place log #10 onto the pin located in log #7 and let it rest in the middle of the right side hearth pad, as shown in Figure 10. Place one pin into

log #1 (FIG.10).

12. Place log #11 onto the pin located in log #1 and let it rest on the right end hearth pad (FIG.11).

13. Place charcoal lump #12 onto the two pins located in the center of the burner (FIG.12).

14. Install the glowing embers, see "glowing embers" section.

15. Sprinkle the charcoal embers around the log support, see "charcoal embers" section. (Use illustration below as reference).

16. Place the charcoal lumps on top of the charcoal embers, see "charcoal lumps" section. (Use illustration below as reference).

note:

Do not cover the pilot or burner ports with media or embers. Do not overﬁll.

PINS

Fig. 6

Fig. 7

Fig. 8

Fig. 9

W415-1285 / G / 04.27.18

RIGHT SIDE VIEW

LEFT SIDE VIEW

Fig. 10

Fig. 11

Fig. 12

10.12.1 glowing embers

Tear the embers into pieces and loosely layer above the burner ports covering the burner area. Care should be taken to shred the embers into thin, small irregular pieces as only the exposed edges of the ﬁ bre hairs will glow.

The ember material will only glow when exposed to direct ﬂ ame; however, care should be taken to not block off the burner ports.

Blocked burner ports can cause an incorrect ﬂ ame pattern, carbon deposits and delayed ignition. PHAZER™ logs glow when exposed to direct ﬂ ame. Use only certiﬁ ed “glowing embers” and PHAZER™ logs available from your local authorized dealer / distributor.

WARNING

• Do not block or close off the burner ports. Blocked ports can cause an incorrect ﬂ ame pattern, carbon deposits and delayed ignition.

Randomly place the charcoal embers along the front and sides of the log support in a realistic manner.

Fine dust found in the bottom of the bag should not be used.

WARNING

• Do not block or close off the burner ports. Blocked ports can cause an incorrect ﬂ ame pattern, carbon deposits and delayed ignition.

• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.

note:

Charcoal embers are not to be placed on the burner.

Place the lumps in front of the logs in a realistic manner taking care not to block or close off any of the burner ports.

WARNING

• Do not block or close off the burner ports. Blocked ports can cause an incorrect ﬂ ame pattern, carbon deposits and delayed ignition.

• When supplied, charcoal embers, charcoal lumps and vermiculite are not to be placed on the burner.

10.12.2 charcoal embers

ﬁnishing

10.12.3 charcoal lumps

W415-1285 / G / 04.27.18

WARNING

ﬁnishing

10.13 glass media installation

• Clean the glass media prior to installation. Before applying the cleaned glass, ensure that it is dry.

• Do not change or substitute the glass media material provided with this appliance. If replacing, use only the replacement glass media available from your local authorized dealer / distributor.

• Glass media over the burner must not be more than one layer high. More than one layer over the burner will cause ﬂ ame lifting and sooting problems.

• Do not place any media (glass or vermiculite) in or around the pilot opening and/or on the burner ports. This will interfere with the pilot operation.

Evenly spread the glass media onto the media tray, covering the burner tube and tray. Ensure no glass media falls into the pilot opening. If this happens, insert a clean bag into your vacuum cleaner and vacuum out the glass media. Replacement glass can be purchased from your local dealer / distributor.

note:

Do not use more media than what was supplied with the appliance.

Cleaning Glass Media

Glass media may have a ﬁ ne oil residue that needs to be cleaned prior to installation. Clean the glass with mild dish soap, drain, rinse thoroughly and dry before placing over the burner.

note:

Glass media may cover the entire media tray. Care should be taken around the pilot mesh. We recommend that no media should be placed directly on the pilot mesh.

BHD4STG AND BHD4PG ONLY

BHD4STFC AND BHD4FC ONLY

MEDIA TRAY

PILOT MESH

W415-1285 / G / 04.27.18

10.15 logo placement

ﬁnishing

1/2”

(13mm)

LOGO

1/2” (13mm)

10.14 anti-condensation switch

note:

End safety barrier must be removed before accessing the anti-condensation switch, see "end safety barrier removal / installation" section for detailed instructions.

This appliance has the ability to switch from an electronic intermittent pilot ignition (IPI) to a standing pilot (ACS) for cold climates. The heat generated by the standing pilot will improve the start up operation on colder climate days. Therefore we recommend switching to the standing pilot on those colder days. The anti condensation switch (standing pilot) is located in the control compartment. Using your ﬁnger, ﬂip the switch up for standing pilot, or down for intermittent pilot ignition.

INSTALLER NOTE: Some jurisdictions may prohibit the use of a standing pilot. In these jurisdictions the anti condensation switch shall be disconnected to comply with local codes. To disconnect locate the white connector at the end of the white and blue wires of the ACS switch and disconnect.

W415-1285 / G / 04.27.18

11.0 adjustments

*Maximum inlet pressure not to exceed 13”

This appliance has an air shutter that has been factory set open according to

note:

appropriate kit. This will reduce the velocity of the exhaust gases, slowing down the ﬂ ame pattern and creating a more traditional gentle ﬂ ame appearance. Speciﬁ c instructions are included with the kit.

adjustments

11.1 pilot burner adjustment

Adjust the pilot screw to provide properly sized ﬂ ame. Turn in a clockwise direction to reduce the gas ﬂ ow.

Check Pressure Readings:

Inlet pressure can be checked by turning screw (A) counterclockwise 2 or 3 turns and then placing pressure gauge tubing over the test point. Gauge should read as described on the chart below. Check pressure with main burner operating on “HI”.

Outlet pressure can be checked the same as above using screw (B). Gauge should read as described on the chart below. Check pressure with main burner operating on “HI”.

INSERT PILOT ASSEMBLY

After taking pressure readings, be sure to turn screws clockwise ﬁ rmly to reseal. Do not overtorque.

Leak test with a soap and water solution.

Prior to pilot adjustment, ensure that the pilot assembly has not been painted. If overspray or painting of the pilot assembly has occurred remove the paint from the pilot assembly, or replace. Fine emery cloth or a synthetic scrub pad (such as Scotch-Brite™) can be used to remove the paint from the pilot hood, electrode and ﬂ ame sensor.

Pressure Natural Gas

(inches)

Inlet

Outlet

*7”

(minimum 4.5”)

3.5” 8.7mb 10” 24.9mb

Natural Gas

(millibars)

17.4mb

(minimum 11.2mb)

Propane

(inches)

13”

(minimum 11”)

(minimum 27.4mb)

PILOT SCREW

Propane

(millibars)

32.4mb

11.2 venturi adjustment

the chart below: Regardless of venturi orientation, closing the air shutter will cause a more

yellow ﬂame, but can lead to carbonization. Opening the air shutter will cause a more blue ﬂame, but can cause ﬂame lifting from the burner ports. The ﬂame may not appear yellow immediately; allow 15 to 30 minutes for the ﬁnal ﬂame colour to be established.

AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED INSTALLER!

VENTURI BURNER

ORIFICE

AIR SHUTTER OPENING

It is important that the oriﬁce is securely inserted into the venturi.

VENTURI ADJUSTMENT

CHART

NG 1/16” (1.6mm)

P 5/16” (8mm)

11.3 restricting vertical vents

Vertical installations may display a very active ﬂ ame. If this appearance is not desirable, the vent exit must be restricted using a restrictor vent kit. Refer to the “replacements” section of the owner’s manual for the

note:

If the appliance has been reduced to 4/7" venting only, use an RP4 to restrict vertical venting.

W415-1285 / G / 04.27.18

11.4 ﬂame characteristics

It’s important to periodically perform a visual check of the pilot and burner ﬂames. Compare them to the illustration provided. If any ﬂames appear abnormal, call a service person.

LOG BURNER

3/8” - 1/2”

(9.5mm - 12.7mm)

ELECTRODE

ADD IMAGE

HERE

FLAME MUST ENVELOP

UPPER 3/8” (9.5mm) TO 1/2”

(12.7mm) OF FLAME SENSOR

adjustments

FLAME SENSOR

PILOT

BURNER

GLASS BURNER

CRADLE

W415-1285 / G / 04.27.18

WARNING

12.0 maintenance

maintenance

• Turn off the gas and electrical power before servicing the appliance.

• Appliance may be hot. Do not service until appliance has cooled.

• Do not use abrasive cleaners on glass.

• Do not paint the pilot assembly. This appliance and its venting system should be inspected before use and at least annually by a qualiﬁ ed

service person. The following suggested checks should be performed by a qualiﬁ ed technician. The appliance area must be kept clear and free of combustible materials, gasoline, or other ﬂ ammable vapors and liquids. The ﬂ ow of combustion and ventilation air must not be obstructed.

note:

Caution: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

1. In order to properly clean the burner and pilot assembly, remove the logs, rocks and/or glass to ex-

pose both assemblies.

2. Keep the control compartment, media, burner, air shutter opening and the area surrounding the appli-

ance clean by vacuuming or brushing, at least once a year.

3. Check to see that all burner ports are burning. Clean out any of the ports which may not be burning

or are not burning properly.

4. Check to see that the pilot ﬂ ame is large enough to engulf the ﬂ ame sensor and/or thermocouple /

thermopile as well as it reaches the burner.

5. If your appliance is equipped with a safety barrier, cleaning may be necessary due to excessive lint /

6. If your appliance is equipped with relief doors, ensure the system performs effectively. Check that the

7. Replace the cleaned logs, rocks or glass. Failure to properly position the media may cause carboning

8. Check to see that the main burner ignites completely on all ports when turned on. A 5 to 10 second

9. Visually inspect the appliance for carbon build up. Using a small whisk or brush, brush off the carbon

10. This step is not applicable for Vent Free appliances: Check to see that the appliance is vent-

dust from carpeting, pets, etc. simply vacuum using the brush attachment.

gasket is not worn or damaged. Replace if necessary.

which can be distributed in the surrounding living area, inside the ﬁ rebox and on exterior surfaces surrounding vent termination.

total light-up period is satisfactory. If ignition takes longer, consult your local authorized dealer / distributor.

and vacuum up or sweep into garbage.

ing correctly. Ensure chimney system is safe and unobstructed. (If for any reason the vent air intake system is disassembled, re-install and re-seal per the instructions provided for the initial installation).

W415-1285 / G / 04.27.18

maintenance

WARNING

appliance manufacturer. DO NOT SUBSTITUTE MATERIALS.

12.1 care of glass

• Do not clean glass when hot! Do not use abrasive cleaners to clean glass.

Buff lightly with a clean dry soft cloth to remove accumulated dust or ﬁ ngerprints. Clean both sides of the glass after the ﬁ rst 10 hours of operation with an ammonia-free glass cleaner.

note:

Vinegar-based glass cleaners have demonstrated an ability to provide a clean, streak free glass surface.

Thereafter, clean as required. If the glass is not kept clean permanent discoloration and / or blemishes may result. Contact you local authorized dealer / distributor for complete cleaning instructions.

Razor blades, steel wool, or other metallic objects must not be used on both surfaces of the glass. Doing so can remove a thin layer of metal from the razor blades, steel wool, or other metallic objects that may then be deposited onto the coating. This can result in a discoloured stain or scratch-like mark. More importantly, this can scratch the glass surface, thereby reducing its strength.

Do not operate the appliance with broken glass, as leakage of ﬂ ue gases may result. Contact your local authorized dealer / distributor for complete cleaning instructions. If the glass should ever crack or break while the ﬁ re is burning, do not open the door until the ﬁ re is out. Do not

operate the appliance until the glass has been replaced. Contact you local authorized dealer / distributor for replacement parts. DO NOT SUBSTITUTE MATERIALS.

This appliance is factory equipped with 5mm tempered glass. Use only replacement parts as supplied by the

W415-1285 / G / 04.27.18

WARNING

Replacement glass/frame assembly shall be replaced as a complete unit as supplied by the appliance

maintenance

12.2 annual maintenance

• Annual maintenance should be performed by a qualiﬁ ed service technician

• The ﬁ rebox becomes very hot during operation. Let the appliance cool completely or wear heat resistant gloves before conducting service.

• Never vacuum hot embers.

• Do not paint the pilot assembly

• This appliance will require maintenance which should be planned on an annual basis.

• Service should include cleaning, battery replacement, venting inspection and inspection of the burner, media, and ﬁ rebox. Refer to the door removal section and remove the door as instructed.

• Carefully remove media if necessary (logs, glass, brick panels, etc.).

• Using a vacuum with soft brush attachment, gently remove any dirt, debris, or carbon build up from the logs, ﬁ rebox, and burner. For glass media, follow the installation instructions for pre-cleaning.

• Gently remove any build-up on the pilot assembly including thermopile, thermocouple, ﬂ ame sensor, and igniter (if equipped).

note:

Clean ﬂ ame sensor using a ﬁ ne emery cloth or a synthetic scrub pad (such as Scotch-Brite™) to remove any oxides. Clean the pilot assembly using a vacuum with a soft brush attachment. It is important that the pilot assembly is not painted.

• Inspect all accessible gaskets and replace as required.

• If equipped with a blower, access the blower and clean using a soft brush and vacuum.

• Re-assemble the various components in reverse order.

• Inspect the relief system. The appliance relieves through the main glass door or through the ﬂ aps on the ﬁ rebox top. Ensure they open freely, and close sealed.

• Check the gas control valve pilot and Hi / Lo knobs move freely, if equipped. Replace if any stiffness in movement is experienced.

• Check for gas leaks on all gas connections up and downstream from the gas valve including pilot tube connections.

12.3 glass / door replacement

• Do not use substitute materials.

• Glass may be hot. Do not touch glass until cooled.

• Care must be taken when removing and disposing of any broken door glass or damaged components. Be sure to vacuum up any broken glass from inside appliance before operation.

• Do not strike, slam, or scratch. Do not operate appliance with glass removed, cracked, broken, or scratched.

manufacturer.

W415-1285 / G / 04.27.18

maintenance

12.4 burner removal

12.4.1 log burner removal

A. Remove the main door(s) from the appliance see "main door removal / installation" section for detailed

removal instructions.

B. Carefully remove the charcoal embers, charcoal lumps, glowing embers and logs from the appliance. C. Remove all of the hearth pads, from the appliance. Refer to the "hearth pad installation / removal" section

for instructions.

D. Remove the 4 screws securing the burner in place. Then slide the burner off the oriﬁce and remove from

the appliance.

E. To reinstall the burner, reverse these steps.

note:

When reinstalling the burner, ensure that the venturi rest on the oriﬁce.

12.4.2 glass burner removal

A. Remove the main door(s) from the appliance see "main door removal / installation" section for detailed

removal instructions.

B. Vacuum the glass media out of the appliance. Ensure you insert a clean bag into your vacuum cleaner. C. Remove the 12 screws securing the media tray, then remove the media tray from the appliance, as shown

below.

D. Remove the 4 screws securing the burner, as shown below. Then slide the burner off of the oriﬁce and

remove from the appliance.

E. To reinstall the burner reverse these steps.

note:

When reinstalling the burner, ensure that the venturi rest on the oriﬁce.

W415-1285 / G / 04.27.18

maintenance

12.4.3 cradle burner removal

A. Remove the door(s) refer to the "door removal / installation" section for instructions. B. Carefully remove the glass or rocks from the appliance. C. To remove the media bowl support from the appliance, lift the media bowl and the media bowl support up

and out of the appliance. The media bowl support and media bowl are secured together and resting loose in the ﬁrebox.

D. Remove the 4 screws securing the burner in place, as shown below. Then slide the burner off the oriﬁce

and remove from the appliance.

E. To reinstall the burner reverse these steps.

note:

When reinstalling the burner, ensure that the venturi rest on the oriﬁce.

MEDIA BOWL

SUPPORT

12.5 valve train replacement

A. Remove the safety screen and main door(s). See "main safety barrier removal / installation" and "main

door removal / installation" sections for detailed removal instructions.

B. Remove the burners, see "burner removal" section. C. Remove the 12 screws holding the valve train in place, as shown below.

note:

A new gasket may be required when reinstalling the valve train assembly. Contact your local authorized dealer/distributor.

D. Carefully lift the valve train assembly out far enough to access the manual shut off valve and turn to the

off position. Disconnect the ﬂex connector from the valve. You may now lift the valve train out of the appliance.

W415-1285 / G / 04.27.18

13.0 replacements

WARNING

replacements

• Failure to position the parts in accordance with this manual or failure to use only parts speciﬁ cally approved with this appliance may result in property damage or personal injury.

• **This is a fast acting thermocouple. It is an integral safety component. Replace only with a fast acting supplied by Wolf Steel Ltd.

Contact your dealer for questions concerning prices and policies on replacement parts. Normally, all parts can be ordered through your Authorized dealer / distributor.

For warranty replacement parts, a photocopy of the original invoice will be required to honour the claim.

When ordering replacement parts always give the following information:

• Model & Serial Number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

Parts, part numbers, and availability are subject to change without notice. Parts identiﬁ ed as stocked will be delivered within 2 to 5 business days for most delivery

destinations. Parts not identiﬁ ed as stocked will be delivered within a 2 to 4 week period, for most cases. Parts identiﬁ ed as ‘SO’ are special order and can take up to 90 days for delivery

W415-1285 / G / 04.27.18

GL-686

Description

142

cradle burner assembly” section.

192220

(RS) Control panel assembly

Door gasket assembly

Stocked

Main door assembly

Main door safety barrier

Yes

Safety

screen

Safety screen

Yes

W333-0024

W333-0023

W010-3481

W010-2997

W010-3208-SER

W080-1395

ACS switch bracket

W750-0191

ACS switch

W707-0010

Transformer

W010-2829

For replacement parts, refer to:

“glass burner assembly” section.

For replacement parts, refer to:

“log / cradle burner valve train assembly” section.

For replacement parts, refer to:

“glass burner valve train assembly” section.

Yes

Notched hearth pad #3 (GL-686)

Yes

replacements

13.1 BHD4P overview

W415-1285 / G / 04.27.18

replacements

GL-686

Description

142

Items may not appear exactly as illustrated

Control access panel

Door gasket assembly

Stocked

Main door assembly

Main door safety barrier

Yes

Safety screen

W333-0023

W010-3481

W010-2997

W080-1395

ACS switch bracket

W750-0191

ACS switch

W707-0010

Transformer

W010-2829

Yes

For replacement parts, refer to: “log /

cradle burner assembly” section.

For replacement parts, refer to:

“glass burner assembly” section.

For replacement parts, refer to:

“glass burner valve train assembly” section.

Yes

13.2 BHD4ST overview

W415-1285 / G / 04.27.18

414

11.09.16

Description

W010-2954-SER

W080-1400-SER

Burner bracket

W290-0018

Venturi gasket

W720-0005

Venturi

Yes

Items may not appear exactly as illustrated.

Yes

replacements

13.3 glass burner assembly

W415-1285 / G / 04.27.18

replacements

Ref. No.

Part number

Description

W432-0103

Gas manifold

W456-0037

Burner oriﬁce #37 (NG)

Description

Pilot shield

W010-3024

Pilot assembly (NG)

Stocked

Yes

Stocked

Yes

Items may not appear exactly as illustrated

W290-0157

Manifold gasket

W105-0001

Bushing

Yes

W010-1985

Wire harness assembly

W190-0072

Control board

W080-1366

Valve bracket

W725-0065

Valve (NG)

Yes

W725-0066

Valve (P)

Yes

W456-0052

Burner oriﬁce #52 (P)

Yes

Valve train base

Valve access cover

Valve access gasket

Yes

13.4 glass burner valve train assembly

W415-1285 / G / 04.27.18

11.09.16

Part number

W010-2955

Burner assembly

W080-1463

Burner bracket

W290-0018

Venturi gasket

Venturi

Burner bracket

Yes

Ref. No.

Stocked

Items may not appear exactly as illustrated

Yes

replacements

13.5 log / cradle burner assembly

W415-1285 / G / 04.27.18

replacements

11811

Ref. No.

Part number

W432-0103

W456-0037

Stocked

Yes

Stocked

Yes

131216

Yes

W080-1372

Pilot bracket

W035-0338

Valve train base

W200-0456

Valve access cover

W290-0247

Access gasket

Yes

151614

Yes

Valve bracket

Valve (NG)

Yes

W725-0066

Valve (P)

Yes

W456-0052

Yes

13.6 log / cradle burner valve train assembly

W415-1285 / G / 04.27.18

A4758AK

Ref. No.

Front side view

Rear side view

W500-0706-BK2GL

W475-0871

1617181314

1098

LDAC

Designer ﬁre art coil design

Amber glass embers (1lb)

Topaz glass embers (1lb)

PRPHD4

192021

Yes

replacements

14.0 accessories

W415-1285 / G / 04.27.18

15.0 troubleshooting

WARNING

TUBE DE LA

VEILLEUSE

INJECTEUR

troubleshooting

• Always light the pilot whether for the ﬁ rst time or if the gas supply has run out, with the glass door open or removed.

• Turn off gas and electrical power before servicing the appliance.

• Appliance may be hot. Do not service until appliance has cooled.

• Do not use abrasive cleaners

symptom problem test solution

Main burner ﬂ ame is a blue, lazy, transparent ﬂ ame.

(This is not applicable in outdoor appliances)

Flames are consistently too large or too small. Carboning occurs.

INSERT


OF VALVE

HERE

Blockage in vent. - Remove blockage. In really cold conditions, ice buildup may occur

Incorrect installation. - Refer to “venting” section to ensure correct installation.

Appliance is over-ﬁ red or underﬁ red.

INJECTOR

PILOT TUBE

FITTING

Pressure Natural Gas

Inlet

(minimum 4.5”)

Outlet

on the terminal and should be removed as required. (To minimize this from reoccuring, the vent lengths that pass through unheated spaces (attics, garages, crawl spaces) be wrapped with an insulated mylar sleeve).

- Check pressure readings:

Inlet pressure can be checked by turning screw (A) counter-clockwise 2 or 3 turns and then placing pressure gauge tubing over the test point. Gauge should read as described on the chart below. Check that main burner is operating on ‘HI’. Outlet pressure can be checked the same as above using screw (B). Gauge should read as described on the chart below. Check that main burner is operating on ‘HI’. After taking pressure readings, be sure to turn screws

clockwise ﬁ rmly to reseal. DO NOT OVER TORQUE.

Leak test with a soap and water solution.

(inches)

*7”

3.5” 8.7mb 10” 24.9mb

Natural Gas

(millibars)

17.4mb

(minimum 11.2mb)

*Maximum inlet pressure not to exceed 13”

Propane

(inches)

13”

(minimum 11”)

Propane

(millibars)

32.4mb

(minimum 27.4mb)

Air shutter improperly adjusted.

Carbon is being deposited on glass, logs, rocks, media, or combustion chamber surfaces.

White / grey ﬁ lm forms. Sulphur from fuel is being depos-

Exhaust fumes smelled in room, headaches.

Air shutter is blocked. - Ensure air shutter opening is free of lint or other obstructions.

Flame is impinging on the glass, logs, rocks, media or combustion chamber.

ited on glass, logs, or combustion chamber surfaces.

Appliance is spilling. (This is not applicable in outdoor appliances).

- Return air shutter to speciﬁ ed opening, see “venturi adjustments”

section in the installation manual.

- Ensure the media is positioned correctly in the appliance.

- Open air shutter to increase the primary air.

- Check the input rate: check the manifold pressure and oriﬁ ce size as speciﬁ ed by the rating plate.

- Ensure door gaskets are not broken or missing and the seal is tight.

- Ensure vent liners are free of holes and well sealed at all joints.

- Check that minimum rise per foot (meters) has been adhered to for any horizontal venting.

- Clean the glass with a recommended gas ﬁ replace glass cleaner. DO

NOT CLEAN GLASS WHEN HOT.

- If deposits are not cleaned off regularly, the glass may become permanently marked.

- Check door seal.

- Check for exhaust damage.

- Check that venting is installed correctly.

- Room is in negative pressure; increase fresh air supply.

W415-1285 / G / 04.27.18

in room, headaches.

(This is not applicable in outdoor appliances).

- Check for exhaust damage.

- Check that venting is installed correctly.

- Room is in negative pressure; increase fresh air supply.

troubleshooting

symptom problem test solution

Pilot will not light. Makes noise with no spark at pilot burner.

Pilot sparks but will not light.

Burner continues to spark and pilot lights but main burner does not light.

Remote wall switch is in “off” position; burner comes on.

Remote and / or receiver is not functioning properly.

Wiring: short, loose, or damaged connections (poor ﬂ ame rectiﬁ cation).

No signal from remote with no pilot ignition.

Poor grounding. - Verify the valve and pilot assembly is properly grounded

Improper switch wiring.

Dirty, painted, or damaged pilot and/or dirty sensor rod.

- Verify the thermocouple/sensor is clean and the wiring is undamaged.

- Verify the interrupter block is not damaged or too tight. Verify connections from pilot assembly are tight; also verify the connections are not grounding out to any metal. (Remember, the ﬂ ame carries the rectiﬁ cation current, not the gas. If ﬂ ame lifts from pilot hood, the circuit is broken. A wrong oriﬁ ce or too high of an inlet pressure can cause the pilot ﬂ ame to lift)*. The sensor rod may need cleaning.

- Reprogram receiver code.

- Replace receiver.

- Troubleshoot the system with the simplest on/off switch.

- Clean sensor rod with a green Scotch-Brite™ pad to remove any contamination that may have accumulated. Verify continuity with multimeter with ohms set at the lowest range.

Gas supply. - Verify that the incoming gas line ball valve is “open”.

- Verify that the inlet pressure reading is within acceptable limits, inlet pressures must not exceed 14” W.C. (34.9mb).

Out of propane gas. - Fill the tank.

Pilot supply line may contain air.

- Repeat ignition process several times or purge the pilot supply line.

Incorrect wiring / grounding. - Ensure correct polarity of wiring of thermocouple (if

equipped).

- Verify pilot assembly/valve are properly grounded.

Receiver (if equipped). - Reset program: hold reset button on receiver and wait for 2

beeps. Release after second beep. Press small ﬂ ame button on remote within 20 seconds, you will hear an additional beep (this signals a successful reset).

- Replace receiver.

Valve. - Check valve and replace if necessary (Do not to overtighten

thermocouple).

Short or loose connection in sensor rod.

- Verify all connections. Verify the connections from the pilot assembly are tight. Also, verify these connections are not grounding out to any metal.

Dirty, painted, or damaged pilot assembly components.

- Clean using a green Scotch-Brite™ pad to remove any contamination that may have accumulated on the sensor rod, pilot hood, ignitor, or ﬂ ame sensor. Verify continuity with multimeter with ohms set at the lowest range.

Wall switch mounted upside

- Reverse.

down.

Remote wall switch and/or wire is grounding.

- Replace.

- Check for ground (short); repair ground or replace wire.

Faulty wire - Replace.

Remote controls lights but no spark or ﬂ ame. (Remote is locked out).

- Reset by turning power source off then on.

note:

If back up batteries are installed, they must also be removed to re-program

Receiver or remote has low battery.

Appliance functions but does not respond to receiver / remote

Error with synchronizing. - Reset receiver and remote.

Remote too far away from receiver.

Wire connector pins are bent. - Straighten pins.

Valve wiring is damaged. - Replace valve.

W415-1285 / G / 04.27.18

- Replace batteries.

- Ensure appliance is being operated by the same device that turned it on. Remote controls functions if appliance was turned on by remote. Receive controls functions if appliance was turned on by receiver.

- Refer to “wiring diagram” section.

rod, pilot hood, ignitor, or ﬂ ame sensor. Verify continuity with multimeter with ohms set at the lowest range.

Remote wall switch is in “off” position; burner comes on.

Wall switch mounted upside down.

- Reverse.

Remote wall switch and/or wire is grounding.

- Replace.

- Check for ground (short); repair ground or replace wire.

Faulty wire - Replace.

Remote and / or receiver is not functioning properly.

Remote controls lights but no spark or ﬂ ame. (Remote is locked out).

- Reset by turning power source off then on.

Receiver or remote has low battery.

- Replace batteries.

Appliance functions but does not respond to receiver / remote

Error with synchronizing. - Reset receiver and remote.

Remote too far away from receiver.

- Refer to “wiring diagram” section.

Wire connector pins are bent. - Straighten pins.

Valve wiring is damaged. - Replace valve.

If back up batteries are installed, they must also be removed to re-program

note:

Motor is turning, frequent beeping occurs.

Lights or blower won’t function (if equipped).

Flames are very aggressive.

Appliance won’t perform any functions.

symptom problem test solution

Receiver batteries low. - Replace batteries.

Control module switch in wrong position.

COM switch is unplugged. - Verify “COM” switch is plugged into the front of the control

Door is ajar. - Ensure door is secured properly.

Venting action is too great. - Check to ensure venting is properly sealed or restrict vent

No power to the system.

Receiver switch in wrong position (if equipped).

Transmitter isn’t operational. - Check battery power and battery orientation.

troubleshooting

- Verify ON/OFF switch is in the “I” position which denotes on.

module.

exit with restrictor plate. (Not available in all appliances).

- Check breaker to verify it’s in the “on” position.

- Verify that the 3 position switch on the receiver is in the remote position (middle).

symptom problem test solution

The following applies speciﬁ cally to the SIT system only:

Pilot will not light. Makes no noise with no spark at pilot burner. (Lights and blower operate, if equipped).

note:

Starting from off, press the on button on the transmitter. Approximately 4 seconds on/off button is pressed, the ignition board will start the spark. The ﬁ rst try for ignition will last approximately 60 seconds. If there is no ﬂ ame ignition (rectiﬁ cation), the board will stop sparking for approximately 35 seconds. After the wait time, the board will start the second try for ignition by sparking for approximately 60 seconds. If there is still no positive ignition, the board will go into lock out.

Ignition box has been locked out.

Choose one of the 4 methods below to reset the system.

1. To reset ignition box when locked out. Turn off power supply

and remove batteries (if used) from the back up battery pack.

2. To reset the DFC Board when the board goes into a lock

out condition and the LED is blinking 3 times using the transmitter on/off button:

Step 1: Turn the system off by pressing the on/off button to turn the system off.

Step 2: After approximately 2 seconds press the on/ off button on the transmitter again. The DFC Board will

reset and the ignition sequence will start again.

3. To reset the DFC Board when the board goes into a lock out

condition and the LED is blinking 3 times by cycling ﬂ ame:

Step 1: In the manual ﬂ ame control mode, use the down arrow button to reduce the ﬂ ame to off, indicated by the word OFF displayed on the transmitter LCD screen. Step 2: Wait approximately 2 seconds and press the up arrow button, the ignition sequence will start.

W415-1285 / G / 04.27.18

Napoleon warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim. Napoleon reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim. Provided that the purchase was made through an authorized Napoleon dealer your appliance is subject to the following conditions and limitations: Warranty coverage begins on the date of original installation. This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives. The gas appliance must be installed by a licensed, authorized service technician or contractor qualiﬁ ed and authorized installer, service agency or supplier. Installation must be done in accordance with the installation instructions included with the product and all local and national building and ﬁ re codes. This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect, and parts installed from other manufacturers will nullify this warranty. This limited warranty further does not cover any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and chemical cleaners nor chipping on porcelain enamel parts, mechanical breakage of Phazer™ logs and embers. This warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship provided that the product has been operated in accordance with the operation instructions and under normal conditions. After the ﬁ rst year, with respect to this President’s Lifetime Limited Warranty, Napoleon may, at its discretion, fully discharge all obligations with respect to this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defective part(s).

Napoleon will not be responsible for installation, labour, or any other expenses related to the reinstallation of a warranted part and such expenses are not covered by this warranty. Notwithstanding any provisions contained in the President’s Lifetime Limited Warranty, Napoleon’s responsibility under this warranty is deﬁ ned as above and it shall not in any event extend to any incidental, consequential or indirect damages. This warranty deﬁ nes the obligations and liability of Napoleon with respect to the Napoleon gas appliance and any other warranties expressed or implied with respect to this product, its components or accessories are excluded. Napoleon neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. Napoleon will not be responsible for: over-ﬁ ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees, hills, mountains, inadequate vents or ventilation, excessive venting conﬁ gurations, insufﬁ cient makeup air, or negative air pressures which may or may not be caused by mechanical systems such as exhaust fans, furnaces, clothes dryers, etc. Any damages to the appliance, combustion chamber, heat exchanger, plated trim or other components due to water, weather damage, long periods of dampness, condensation, damaging chemicals or cleaners will not be the responsibility of Napoleon. All parts replaced under the President’s Limited Lifetime Warranty Policy are subject to a single claim.

During the ﬁ rst 10 years Napoleon will replace or repair the defective parts covered by the lifetime warranty at our discretion free of charge. From 10 years to life, Napoleon will provide replacement parts at 50% of the current retail price. All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation. The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the manufacturer will repair or replace such defect. Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise shipped without authorization will be refused and returned to sender. Shipping costs are not covered under this warranty. Additional service fees may apply if you are seeking warranty service from a dealer. Warranty labour allowance is only for the replacement of the warranted part. Travel, diagnostic tests, shipping and other related charges are not covered by this warranty.

Napoleon products are manufactured under the strict Standard of the world recognized ISO 9001 : 2015 Quality Management

System.

Napoleon products are designed with superior components and materials assembled by trained craftsmen who take great

pride in their work. The burner and valve assembly are leak and test-ﬁ red at a quality test station. The complete appliance is

again thoroughly inspected by a qualiﬁ ed technician before packaging to ensure that you, the customer, receives the quality

product that you expect from Napoleon.

The following materials and workmanship in your new Napoleon gas appliance are warranted against defects for as long as you own the appliance. This covers: combustion chamber, heat exchanger, stainless / steel burner, Phazer™ logs and embers, rocks, ceramic glass (thermal breakage only), gold plated parts against tarnishing, porcelainized enameled components and aluminum extrusion trims.* Electrical (110V and millivolt) components and wearable parts are covered and Napoleon will provide replacement parts free of charge during the ﬁ rst year of the limited warranty. This covers: blowers, gas valves, thermal switches, switches, wiring, remote controls, ignitors, gaskets and pilot assemblies.* Labour related to warranty repair is covered free of charge during the ﬁ rst year (labour warranty is not applicable for the

Gas Log Sets). Repair work, however, requires the prior approval of an authorized company ofﬁ cial. Labour costs to the

account of Napoleon are based on a predetermined rate schedule and any repair work must be done through an authorized Napoleon dealer. * Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

Napoleon Gas Appliance President’s Lifetime Limited Warranty

Conditions and Limitations

All speciﬁ cations and designed are subject to change without prior notice due to on-going product improvements. Napoleon is a registered

trademark of Wolf Steel Ltd.

warranty

16.0 warranty

W415-1285 / G / 04.27.18

17.0 service history

service history

Appliance Service History

This appliance must be serviced annually depending on usage.

Date Dealer Name Service Technician Name Service Performed Special Concerns

W415-1285 / G / 04.27.18

NAPOLEON CELEBRATING OVER 40 YEARS OF HOME COMFORT PRODUCTS

7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030

Phone: 1-866-820-8686 napoleonproducts.com

MODÈLES DE GAZ NATUREL

BHD4PN / BHD4STN / BHD4PGN / BHD4STGN / BHD4PFCN / BHD4STFCN

ADD PRODUCT CODE HERE (TRADE GOTHIC LT STD FONT)

MODÈLES DE PROPANE

BHD4PP / BHD4STP / BHD4PGP / BHD4STGP / BHD4PFCP / BHD4STFCP

MANUEL D'INSTALLATION

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT!

RISQUE D’INCENDIE OU D’EXPLOSION

Incapacité à suivre ces avertissements exactement peuvent entraîner de grave blessures, des pertes de vie ou des dommages matériels.

- N’entreposez pas et n’utilisez pas d’essence ou autres liquides et vapeurs inﬂ ammables à proximité de cet appareil ou tout autre appareil.

- QUE FAIRE SI VOUS DÉTECTEZ UN ODEUR DE GAZ:

• N’allumez aucun appareil.

• Ne touchez à aucun interrupteur électrique; n’utilisez aucun téléphone dans votre immeuble.

• Appelez immédiatement votre fournisseur de gaz d’un téléphone voisin. Suivez ses instructions.

• Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service des incendies.

- L’installation et l’entretien doivent être faits par

un installateur qualiﬁ é, une agence d’entretien ou le fournisseur.

FRANÇAIS

ADD MANUAL TITLE

ET D'OPÉRATION

AscentMD Multiface

ÉCRAN DE PROTECTION

ADD PRODUCT IMAGE

BHD4ST ILLUSTRÉ

Product Name / Code

(see price book)

(BHD4ST illustré)

ADD ____ ILLUSTRATED

Cet appareil peut être installé dans une maison préfabriquée (mobile) déjà installée à demeure si les règlements locaux le permettent.

Cet appareil doit être utilisé uniquement avec le type de gaz indiqué sur la plaque d’homologation. Cet appareil ne peut être converti à d’autres gaz, sauf si une trousse de conversion est utilisée.

INSTALLATEUR:

Laissez ce manual avec l’appareil

PROPRIÉTAIRE:

Conservez ce manuel pour consultation

ultérieure

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030

Téléphone 1(866)820-8686 • www.napoleonfoyers.com • hearth@napoleonproducts.com

$10.00

POUR USAGE INTÉRIEUR SEULEMENT

CERTIFIÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICANES:

CSA 2.22 ET ANSI Z21.50 POUR LES APPAREILS À GAZ DÉCORATIF À ÉVACUATION

IF INSTALLATION + OPERATION, ADD SERIAL

CSA /

INTERTEK

LOGO

IF SEPARATE MANUALS, ADD “PLACE

BARCODE LABEL ON THE OWNER’S MANUAL”

NUMBER LABEL HERE

W415-1285 / G / 04.27.18

consignes de sécurité

HOT GLASS WILL CAUSE

BURNS.

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

DANGER

AVERTISSEMENT

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be installed for the protection of children and other at-risk individuals.

AVERTISSEMENT

• Cet appareil est chaud lorsqu’il fonctionne et peut causer de graves brûlures en cas de contact.

• Toute modiﬁ cation apportée à cet appareil ou aux contrôles peut être dangereux et est interdit.

• Ne faites pas fonctionner l’appareil avant

d’avoir lu et compris les instructions d’opération. Omettre d’utiliser l’appareil selon les instructions d’opération pourrait causer un incendie ou des blessures.

• S’assurez que la porte vitrée est ouvert ou

retiré de l’appareil lorsque vous allumer le pilote pour la première fois et lorsque le gaz est épuisé

• Risque d’incendie ou d’asphyxie ne faites pas

fonctionner l’appareil avec la vitre retirée et jamais obstruer l’ouverture sur le devant de l’appareil.

• Les objets doivent être gardés à une distance d’au moins 4 pieds (1.22m) du devant de l’appareil.

• Ne branchez pas la soupape à du courant 110 volts, avec les exception de modèles; GSST8 et GT8.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer un entretien.

• N’installez pas de composants endommagés ou incomplets ni des composants substituts.

• Risque de coupures et d’éraﬂ ures. Portez des gants protecteurs et des lunettes de sécurité lors de l’installation. Les bordures des pièces de métal peuvent être coupantes.

• Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Assurez-vous d’une quantité sufﬁ sante d’air de combustion et de ventilation. Prévoyez un accès sufﬁ sant

pour entretenir et opérer l’appareil. N’obstruez jamais l’ouverture sur le devant de l’appareil.

• L’appareil doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs inﬂ ammables.

• Haute pression endommagera la soupape. Débrancher la tuyauterie d’alimentation en gaz avant de tester la pression de ligne de gaz à la pression d’essai au-dessus de 1/2 psig. Fermer l’arrêt manuelle du soupape avant de tester la pression de ligne de gaz à la pression égale ou inférieure à 1/2psig (35mb).

• L’appareil ne doit pas être utilisé au températures au-dessous de zero (32°f / 0°c). Permettre à l’appareil pour réchauffer au-dessus de zero avant le fonctionnement, avec l’exception de modèles; GSS36, GSS42; ces appareil sont adaptés pour 0°F / -18°C.

• Les enfants et les adultes devraient être informés des dangers que posent les températures de surface élevées et se tenir à distance afin d’éviter des brûlures ou que leurs vêtements ne s’enflamment.

• Les jeunes enfants doivent être surveillés attentivement lorsqu’ils sont dans la même pièce que l’appareil. Les jeunes enfants et autres personnes à risque sont sujets aux brûlures accidentelles. Une barrière de protection est recommandée si des individus à risque se trouvent dans la maison. Aﬁ n de restreindre l’accès à l’appareil, installez une barrière de protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et loin des surfaces chaudes.

• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à proximité.

• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et loin des meubles et des rideaux.

• Les meubles ou autres objets doivent être gardés à une distance d’au moins 4 pieds (1.22m) du devant

de l’appareil.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces chaudes.

• Même une fois que l’appareil est éteint, la vitre et/ou le pare-étincelles demeureront chauds pendant un temps prolongé.

• Consultez votre détaillant local de l’appareil pour connaître les grillages de sécurité et les écrans offerts pour protéger les enfants des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être ﬁ xés au plancher.

LA VITRE CHAUDE CAUSERA

DES BRÛLURES.

NE PAS TOUCHER LA VITRE

AVANT QU’ELLE AIT REFROIDI.

NE JAMAIS LAISSER LES

ENFANTS TOUCHER LA VITRE.

Une barriére conçu à réduire le risque de brûlures causées par le verre chaud est fourni avec l’appareil et sera installé pour la protection des enfants et d’autres personnes à risque.

W415-1285 / G / 04.27.18

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces chaudes.

• Même une fois que l’appareil est éteint, la vitre et/ou le pare-étincelles demeureront chauds pendant un temps prolongé.

LA VITRE CHAUDE CAUSERA

DES BRÛLURES.

NE PAS TOUCHER LA VITRE

AVANT QU’ELLE AIT REFROIDI.

NE JAMAIS LAISSER LES

ENFANTS TOUCHER LA VITRE.

HOT GLASS WILL CAUSE

BURNS.

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

DANGER

AVERTISSEMENT

A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be installed for the protection of children and other at-risk individuals.

Une barriére conçu à réduire le risque de brûlures causées par le verre chaud est fourni avec l’appareil et sera installé pour la protection des enfants et d’autres personnes à risque.

AVERTISSEMENT

• Tout écrans de sécurité, écrans ou barriére enlevés pour faire l’entretien devront être remis en place avant d’utiliser l’appareil.

• Il est primordial de garder propres les compartiments de contrôle, les brûleurs, la soufﬂ erie, les bouches d’air de l’appareil ainsi que le système d’évacuation. L’appareil et son système d’évacuation doivent être inspectés avant la première utilisation et au moins une fois l’an par un spécialiste en entretien. Un entretien plus fréquent pourrait être nécessaire en raison des peluches provenant des tapis, literie, etc. L’emplacement de l’appareil doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs inﬂ ammables.

• Si l’appareil s’éteint, n’allume pas l’appareil jusqu’à ce que vous donner de l’air frais. Si l’appareil continue de s’éteindre, faire réparer.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• Ne laissez pas les ventilateurs soufﬂ er directement sur l’appareil. Empêchez les courants d’air de modiﬁ er l’apparence de la ﬂ amme.

• N’utilisez pas une soufﬂ erie intégrée, un échangeur de chaleur intégré ni un autre accessoire non

approuvé pour cet appareil.

• Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de

chauffage à combustible solide.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de service qualiﬁ é pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui aurait été submergée.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la vitre devra être effectué par un technicien de service certiﬁ é ou qualiﬁ é, si équippé.

• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil, si équippé.

• Seulement les portes/façades certiﬁ ées pour l’appareil peuvent être utilisées avec cet appareil.

• Gardez les matériaux d’emballage hors de la portée des enfants et mettez ces matériaux au rebut de façon sécuritaire. Comme tous les emballages de plastique, ces matériaux ne sont pas des jouets et doivent demeurer hors de la portée des enfants et des bébés.

• Si équipé, l’écran doivent être fermez en place pendant le fonctionnement de l’appareil.

• Lorsque l’appareil est muni de portes d’évacuation de pression, elles doivent demeurer fermées pendant le fonctionnement de l’appareil aﬁ n d’empêcher les gaz de combustion contenant du monoxyde de carbone de s’inﬁ ltrer dans la maison. La température des gaz de combustion s’échappant par ces ouvertures peut aussi causer les matériaux combustibles avoisinants à surchauffer et à prendre feu.

• L’empoisonnement au monoxyde de carbone peut conduire à la mort; les premiers signes d’une intoxication au monoxyde de carbone ressemblent à la grippe, avec céphalées, vertiges et/ou des nausées. Si vous présentez ces signes, l’appareil peut ne pas fonctionner correctement. Obtenir l’air frais! Faire réparer l’appareil. Certaines personnes; les femmes enceintes, les personnes ayant une maladie cardiaque ou pulmonaire, anémie, ceux sous l’inﬂ uence de l’alcool, ceux à haute altitude sont plus touchées par le monoxyde de carbone que d’autres. Défaut de garder l’ouverture d’air primaire(s) du brûleur(s) propre peut entraîner la formation de suies et dommages à la propriété.

• Comme dans le cas de tout appareil à combustion, il est recommandé de faire inspecter et entretenir votre appareil régulièrement. De même, installez un détecteur de monoxyde de carbone dans la pièce

pour vous protéger, ainsi que votre famille, contre les intoxications.

• Assurez-vous que les distances requises pour les dégagements aux matériaux combustibles sont respectées lorsque vous installez une tablette décorative ou des tablettes au-dessus de l’appareil. En raison des températures élevées, un téléviseur ou d’autres composants électroniques pourraient être endommagés prématurément ou ils pourraient fondre, se déformer ou se décolorer.

• Pour les appareils avec une barriére; le barriére conçu à réduire le risque de brûlures causées par le verre chaud est fourni avec l’appareil et sera installé. Si la barriére est endommagée, elle devra être remplacée par la barriére conçu par le manufacturier pour cet appareil.

• L’installation et la réparation devraient être effectuées par un technicien qualiﬁ é. L’appareil et son système d’évacuation devraient être inspectés avant l’utilisation initiale et au moins une fois l’an par un professionel qualiﬁ é. Un nettoyage plus réquent peut être requis en raison de la poussière excessive laissée par les moquettes, les couvertures, etc. Il est impératif que les compartiments de contrôle, le brûleur et les passages de circulation d’air soient gardés propres aﬁ n de fourni une combustion et une circulation d’air adéquates.

• Produits pour l’extérieur seulement: Cet appareil ne doit pas être installé à l’intérieur ni dans une structure qui empêche la dissipation des gaz de combustion dans l’environnement extérieur.

• S’il y a lieu, la version de millivolt de cet appareil utilise et requiert un thermocouple à action rapide. Remplacez uniquement par un thermocouple à action rapide de Wolf Steel ltée.

Garder propres le brûleur et le compartiment de contrôle.

consignes de sécurité

W415-1285 / G / 04.27.18

table des matières

1.0 information générales 74

1.1 plaque d'homologation / l'emplacement

d'instruction d'allumage 76

1.2 installation dans une maison mobile 76

2.0 dimensions 77

3.0 exigences minimum d'évacuation 78

3.1 installations typiques d'évents 80

3.2 installations particulières d'évents 81

3.2.1 ensemble périscopique 81

3.2.2 matériaux combustibles d'évents réduits

3.3 convertir l'évacuation de 5/8" à 4/7" 82

3.4 emplacements et dégagements

minimaux de la terminaison 83

3.5 charte d'application des évacuations 84

3.6 légende 84

3.7 valeurs du coude en longueurs d'évent

3.8 terminaison horizontale 85

3.9 terminaison verticale 87

4.0 ossature 89

4.9.1 ossature du modèle binaire (BHD4ST) 90

4.9.2 ossature du modèle péninsule (BHD4P)

4.1 dégagements minimaux aux matériaux

combustibles 91

4.1.1 ossature du modèle binaire (BHD4ST) 91

4.1.2 ossature du modèle péninsule (BHD4P)

5.0 installation d'évacuation 92

5.1 installation horizontale 93

5.2 installation verticale 94

5.3 utilisation de composants ﬂexibles

d'évacuation 94

5.3.1 installation de la terminaison horizontale

5.3.2 installation de la terminaison verticale 96

5.3.3 raccordement des évents à l'appareil 96

6.0 information électriques 97

6.1 connexion de câblage dur 97

6.2 schéma de câblage du réceptacle 97

6.3 schéma de câblage électronique 97

6.4 installation de la sauvegarde de pile 98

6.5 schéma de câblage 99

7.0 branchement du gaz 100

7.1 panneau d'accès pour la conduite de

gaz 100

8.0 installation des pattes de cloutage 101

9.0 instructions de fonctionnement 102

9.1 instructions de fonctionnement - pour votre sécurité lire ces instructions avant de faire fonctionner 102

9.2 instruction d'allumage 102

10.0 finitions 103

10.1 enlèvement du support de transport 103

10.2 retrait de l'écran de protection principal

et l'installation 103

10.3 retrait de l'écran de protection ﬁn et

l'installation (seulement BHD4P) 104

10.4 installation / enlèvement de la porte

principale 105

10.5 enlèvement de la porte d'extrémité /

installation (seulement BHD4P) 106

10.6 enlèvement de panneau de contrôle 106

10.7 installation de matériaux incombustible

107

10.7.1 l'ajustement de la support de ﬁnitions

108

10.8 dégagements minimaux de la tablette

109

10.9 installation en alcôve 109

10.10 matériaux de ﬁnition incombustibles 110

10.11 installation des bases de protection

(BHD4ST et BHD4P seulement) 111

10.12 disposition des bûches 112

10.12.1braises incandescentes 114

10.12.2braises de charbon 114

10.12.3morceaux de braises de charbon 114

10.13 installation des braises vitriﬁées 115

10.14 mise en place du logo 116

10.15 interrupteur anticondensation 116

11.1 réglage de la veilleuse 117

11.2 réglage du venturi 117

11.0 réglages 117

11.3 étranglements des évents verticaux 118

11.4 caractéristiques de la ﬂamme 118

12.0 entretien 119

12.1 soins de la vitre 120

12.2 entretien annuel 120

12.3 remplacement de la vitre / porte 121

12.4 enlèvement du brûleur 121

12.4.1 enlèvement du brûleur pour les bûches

121

12.4.2 enlèvement du brûleur de verre 122

12.4.3 enlèvement du brûleur des bûches 122

12.5 remplacement de l'assemblage de la

soupape 123

13.0 rechanges 124

13.1 BHD4P vue d'ensemble 125

13.2 BHD4ST vue d'ensemble 126

13.3 l'assemblage du brûleur de verre 127

13.4 l'assemblage de la soupape du brûleur

de verre 128

13.5 l'assemblage du brûleur des bûches 129

13.6 l'assemblage de la soupape du brûleur

des bûches 130

14.0 accessoires 131

15.0 guide de dépannage 132

16.0 garantie 135

W415-1285 / G / 04.27.18

information génerales

Installateur, veuillez rempli les informations suivants:

Client: Adresse: Date d’installation: Location de l’appareil: Installateur: Numéro de contact du détaillant / distributeur: # de série:

Modèle: Natural Gas: BHD4PN BHD4STN BHD4PGN BHD4STGN BHD4PFCN BHD4STFCN

Type de carburant Gaz Naturel Propane Altitude (pi) 0-4 500 0-4 500 Débit maximal (BTU/h) 30 000 30 000 Puissance minimum (BTU/h) 23 000 23 000

Propane: BHD4PP BHD4STP BHD4PGP BHD4STGP BHD4PFCP BHD4STFCP

Pression minimale d'alimentation en gaz 4,5” w.c. (11mb) 11” w.c. (27mb) Pression maximale d'alimentation en gaz 13” w.c. (32mb) 13” w.c. (32mb) Pression au collecteur (lorsque le gaz

circule)

Type de Composants Décoratifs Type de Carburant BHD4PN BHD4PP BHD4STN BHD4STP BHD4PGN BHD4PGP BHD4STGN BHD4STGP BHD4PFCN

Bûches Gaz Naturel Bûches Propane Bûches Gaz Naturel

Bûches Propane Braises vitriﬁées Gaz Naturel Braises vitriﬁées Propane Braises vitriﬁées Gaz Naturel Braises vitriﬁées Propane

Berceau de feu Gaz Naturel

3,5” w.c. (9mb) 10” w.c. (25mb)

Code Produits

BHD4PFCP BHD4STFCN BHD4STFCP

Berceau de feu Propane Berceau de feu Gaz Naturel Berceau de feu Propane

W415-1285 / G / 04.27.18

1.0 information générales

information générales

Lorsque l’appareil est installé à des élévations dépassant 4500 pieds (1372mm), et en l’absence de recommandations spéciﬁques de l’autorité compétente locale, l’indice certiﬁé du débit à haute altitude devra être réduit au taux de 4 % pour chaque 1000 pieds (305mm) supplémentaires.

Cet appareil est approuvé pour installation dans les salles de bain, les chambres à coucher ou les chambres studio et convient pour installation dans les maisons mobiles.

Aucune alimentation électrique externe (110 volts ou 24 volts) n'est requise pour le fonctionnement du système. Les bruits causés par l'expansion et la contraction lors des cycles de chauffage et de refroidissement sont tout à fait normaux et il faut s'y attendre.

Si vous utilisez l’un des ensembles de moulures ou de contours Wolf Steel, suivez les instructions relatives à l'ossature et les instructions de ﬁnition pour l’enlèvement de l’extension supérieure.

note:

Une barrière conçu à réduire le risque de brûlures à partir de le chaude la vitre est à condition que avec l'appareil et sera être installés.

L’emballage de protection sur les pièces plaquées s’enlève mieux lorsque l’assemblage est à température ambiante ou lorsqu’il est chauffé avec un séchoir à cheveux ou une autre source de chaleur similaire.

Les piles doivent être mises au rebut conformément aux lois et à la réglementation locales. Certaines piles peuvent être recyclées et acceptées dans votre centre de recyclage local. Renseignez-vous auprès de votre municipalité au sujet des directives de recyclage.

W415-1285 / G / 04.27.18

information générales

Cet appareil au gaz devrait être installé et entretenu par un installateur qualiﬁ é en se conformant aux

codes locaux. Les pratiques d’installation peuvent varier d’une région à l’autre. Il est donc important de connaÎtre

AVERTISSEMENT

• Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz est épuisé, avec la porte vitrée ouverte ou retirée.

• Prévoyez un accès sufﬁsant pour entretenir et opérer l’appareil.

• Assurez-vous d’une quantité sufﬁsante d’air de ventilation.

• N’obstruez jamais l’ouverture de l’appareil.

• Les objets placés devant l’appareil doivent être gardés à une distance d’au moins 48” (121,9cm) de la face vitrée de l’appareil.

• Les surfaces autour et surtout au-dessus de l’appareil peuvent devenir chaudes. Ne touchez pas l’appareil quand il fonctionne.

• Risque d’incendie ou d’explosion.

• Les pressions élevées endommageront la soupape. L’alimentation en gaz doit être débranchée pendant les essais de pression de ce système lorsque les pressions d’essai excèdent 1/2 PSIG. Fermez la soupape d’arrêt manuelle pendant tout essai de pression du système d’alimentation en gaz lorsque la pression est de 1/2 PSIG (35mb) ou moins.

• N’utilisez que les accessoires optionnels et les pièces de rechange approuvés par Wolf Steel pour cet appareil. L’utilisation d’accessoires non listés (soufﬂeries, portes, persiennes, moulures, composants de gaz, composants d’évacuation, etc.) pourrait être non sécuritaire et annulera la garantie et la certiﬁcation.

• L’appareil ne doit pas être utilisé au températures au-dessous de zero (32ºF / 0ºC). Permettre à l’appareil pour réchauffer au-dessus de zero avant le fonctionnement.

les normes spéciﬁ ques qui s’appliquent à votre région. Par example, dans l’état du Massachusetts:

• Ce produit doit être installé par un plombier certiﬁ é ou un installateur pour le gaz lorsque installé dans le Commonwealth du Massachusetts.

• Le registre de l’appareil doit être enlevé ou bloqué en le soudant en position ouverte avant d’installer un encastré ou un ensemble de bûches à gaz.

• La soupape d’arrêt doit être un robinet à gaz avec une poignée en T.

• Le raccord ﬂ exible ne doit pas messurer plus que 36 pouces (914,4mm).

• Un détecteur de monoxyde de carbone est requis dans toutes les pièces contenant des appareils alimentés au gaz.

• L’appareil n’est pas approuvé pour installation dans une chambre à coucher ou une salle de bain à moins d’être un appareil avec une chambre de combustion scellée à évacuation directe.

L’installation doit se conformer aux codes locaux. En l’absence de codes locaux, l’installation doit être conforme au Code d’installation du gaz naturel et du propane CSA B149.1 au Canada ou au National Fuel Gas Code, ANSI Z223.1 / NFPA 54 aux États-Unis. Cet appareil convient pour installation dans une maison mobile si l’installation est conforme aux normes actuelles pour les maisons mobiles équipées au gaz CAN/CSA Z240 SÉRIE MM au Canada ou selon les normes ANSI Z223.1 et NFPA 54 aux États-Unis.

L’alimentation de gaz de l’appareil doit être débranchée pendant les essais de pression de ce système lorsque les pressions d’essai excèdent ½ lb/po² (3,5 kpa). Fermez la soupape d’arrêt manuelle pendant tout essai de pression du système d’alimentation en gaz lorsque la pression est de ½ lb/po² (3,5 mb) ou moins. Si la

soufﬂ erie ou ventilateur est installer la boîte de dérivation doit être branchée au circuit électrique et mise à la terre conformément aux codes locaux. En l’absence de codes locaux utilisez la version courante du Code Canadien de l’Électricité CSA C22.1 au Canada ou le National Electrical Code ANSI/NFPA 70 aux États-Unis. Dans le cas où le soufﬂ erie est équipé d’un cordon d’alimentation il doit être connecté à une réceptacle correctement mise à la terre. La ﬁ che de mise à la terre ne doit pas être retiré du cordon d’alimentation.

Ce qui suit ne s’applique pas aux foyers encastrés; tant que les distances requises pour les dégagements aux matériaux combustibles sont respectées, le meilleur endroit pour un appareil est le centre de la maison, car ceci permet une meilleure utilisation de la chaleur fournie. L’emplacement des fenêtres, des portes et la circulation dans la pièce où se trouve l’appareil devront être pris en considération. Si possible, vous devriez choisir un emplacement où le système d’évent peut passer à travers la maison sans avoir à découper des solives de plancher ou de toit, sauf indication contraire à l’essai.

Nous suggérons que nos

appareils au gaz soient installés

et que l'entretien soit effectué par des professionnels certifiés par le National Fireplace Institute® (NFI) comme spécialiste du gaz NFI.

W415-1285 / G / 04.27.18

information générales

W385-1936 / A

CERTI FIED

CBHD4N CBHD4P

CONFORMS TO / CONFORME AUX: ANSI Z21.50 - 2016, CERTIFIED TO / CERTIFIÉ CSA 2.22 - 2016 VENTED DECORATIVE GAS APPLIANCE / FOYER À GAZ VENTILÉ

THIS VENTED GAS FIREPLACE IS NOT FOR USE WITH AIR FILTERS. NOT FOR USE WITH SOLID FUEL. FOR USE WITH GLASS DOORS CERTIFIED WITH THIS APPLIANCE ONLY.

CERTIFIED FOR / CERTIFIEE POUR CANADA / USA

REFERENCE # 161746

WARNING:

DO NOT ADD ANY MATERIAL TO THE APPLIANCE, WHICH WILL COME IN CONTACT WITH THE FLAMES, OTHER THAN THAT SUPPLIED BY THE MANUFACTURER WITH THE APPLIANCE. DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE

MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS: TOP 0” FLOOR 0” SIDES 0” BACK 0” VENT TOP 3” VENT SIDES & BOTTOM 2” VERTICAL VENT 1” MANTEL 8”*

ELECTRICAL RATING: 115V.60HZ. LESS THAN 12 AMPERES

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

SPÉCIFICATIONS ÉLECTRIQUES : 115 V, 60HZ. MOINS DE 12 AMPÈRES.

BHD4N BHD4P

MODEL PROPANE / PROPANE MODÈLE

ADVERTISSEMENT :

N’AJOUTEZ PAS À CET APPAREIL AUCUN MATÉRIAU DEVANT ENTRER EN CONTACT AVEC LES FLAMMES AUTRE QUE CELUI QUI EST FOURNI AVECT CET APPAREIL PAR LE FABRICANT. PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPAREIL DE CHAUFFAGE

DÉGAGEMENTS MINIMAUX DES MATÉRIAUX COMBUSTIBLES : DESSUS 0” PLANCHER 0” CÔTÉS 0” ARRIÈRE 0” DESSUS DU CONDUIT D’EVENT 3” CÔTÉS ET DESSOUS DU CONDUIT D’EVENT 2” CONDUIT D’EVENT VERTICAL 1” TABLETTE 8”*

MODEL NATURAL GAS /

GAZ NATUREL

0-4500FT (0-1370M)

ALTITUDE / ÉLÉVATION

0-4500FT (0-1370M)

30,000 BTU/H

INPUT / ALIMENTATION

30,000 BTU/H

23,000 BTU/H REDUCED INPUT / ALIMENTATION RÉDUITE 23,000 BTU/H

3.5” WATER COLUMN/D’UNE COLONNE D’EAU

MANIFOLD PRESSURE /

10” WATER COLUMN/D’UNE COLONNE D’EAU

PRESSION AU COLLECTEUR

4.5“ WATER COLUMN/D’UNE COLONNE D’EAU

MINIMUM SUPPLY PRESSURE /

11” WATER COLUMN/D’UNE COLONNE D’EAU

PRESSION D’ALIMENTATION MINIMALE

7.0“ WATER COLUMN/D’UNE COLONNE D’EAU

MAXIMUM SUPPLY PRESSURE

13” WATER COLUMN/D’UNE COLONNE D’EAU

PRESSION D’ALIMENTATION MAXIMAL

67.9% P.4 67.9%

SERIAL NUMBER/ NO. DE SÉRIE: BHD4

THE APPLIANCE MUST BE VENTED USING THE APPROPRIATE

NAPOLEON VENT KITS. SEE OWNERS INSTALLATION MANUAL

FOR VENTING SPECIFICS. PROPER REINSTALLATION AND

RESEALING IS NECESSARY AFTER SERVICING THE VENT-AIR

INTAKE SYSTEM.

ÉCHANTILLON

Pour effectuer une conversion, veuillez consulter votre détaillant autorisé.

1.1 plaque d'homologation / l'emplacement d'instruction d'allumage

AVERTISSEMENT

• Laisser refroidie l'appareil avant d'effectuer un entretien ou un nettoyage.

note:

L'écran de protection doit être enlevée pour accéder la plaque d'homologation / instruction d'allumage.

La plaque d’homologation et les instructions d’allumage sont ﬁxées au câble et situé derrière le panneau de l'appareil de contrôle. Soulevez le panneau d'accès et le panneau du contrôle et loin de l'appareil. Avec le câble à la ﬁn de l'ampoule de la fente, remuer la plaque signalétique sur en faisant attention de ne pas déchirer les instructions.

Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir l’information précise.

note:

La plaque d’homologation doit rester avec l’appareil à tout instant. Il ne doit pas être enlevé.

1.2 installation dans une maison mobile

Cet appareil doit être effectuée en respectant les directives du fabricant et le Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280, aux États-Unis, ou les normes actuelles pour les maisons mobiles, CAN/CSA Z240 SÉRIE MH au Canada. Cet appareil ne doit être utilisé qu’avec le type de gaz indiqué sur la plaque d’homologation.

Cet appareil homologué pour les maisons mobiles et préfabriquées possède des éléments de ﬁ xation. L’appareil est muni de deux trous de ¼” (6,4mm) de diamètre, situés aux coins avant, gauche et droit de la base. Fixez à l’aide des attaches appropriées, insérées dans les trous de la base. Pour les produits autoportante, contactez votre revendeur agréé / distributeur permettant l’ensemble de sécurisation. Lors d’une installation dans une maison mobile, l’appareil

doit être ﬁ xé au plancher. Éteignez toujours la veilleuse et l’alimentation en gaz à la source avant de déplacer la maison mobile. Après avoir déplacé la maison mobile et avant d’allumer l’appareil assurez-vous que les bûches sont placées correctement.

Cet appareil est certiﬁ é pour être installé dans une maison mobile installée de façon permanente, sauf si les codes locaux l’interdisent. Cet appareil ne doit être utilisé qu’avec le type de gaz indiqué sr la plaque d’homologation. On ne peut utiliser cet appareil avec d’autres types de gaz, sauf si un ensemble de conversion certiﬁ é est utilisé.

Ensembles de conversion

L’appareil pour maison mobile peut être converti au gaz natural (GN) ou au propane (P).

W415-1285 / G / 04.27.18

GAUCHE

203mm

127mm

2.0 dimensions

dimensions

25 1/8"

638mm

12 13/16"

325mm

ÉCRAN DE PROTECTION

1099mm

43 1/4"

BHD4P ILLUSTRÉ

ÉCRAN DE PROTECTION

34 3/16" 868mm

38 1/4" 841mm

34 3/16" 868mm

7 9/16"

192mm

ENTRÉE DU

38 1/4" 841mm

GAZ

203mm

127mm

2 1/16"

53mm

ENTRÉE DU

ÉLECTRIQUE

2 1/16"

53mm

CÔTÉ DROITE

7 9/16"

192mm

CÔTÉ DROITE

CÔTÉ GAUCHE

25 1/8"

638mm

12 13/16"

325mm

CÔTÉ

45"

1143mm

BHD4ST ILLUSTRÉ

7 9/16"

192mm

ENTRÉE DU

GAZ

7 9/16"

192mm

ENTRÉE DU

ÉLECTRIQUE

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

AVERTISSEMENT

• Risque d’incendie. Conservez les dégagements nécessaires au conduit d’évent et à l’appareil.

• Les courses horizontales et verticales du système doivent être supportées à tous les 3 pi (0,9m). Utilisez des supportes ou des attaches incombustibles équivalents aﬁ n de maintenir le dégagement aux matériaux combustibles pour les courses verticales et horizontales. Utilisez l’ensemble de support mural Wolf Steel W010-0067 ou des supports incombustibles équivalents aﬁ n de conserver le dégagement minimal aux matériaux combustibles pour les courses verticales et horizontales. Des espaceurs sont ﬁ xés au conduit intérieur à intervales prédéterminé aﬁ n de garder un espace vide avec le conduit extérieur. Pour que le fonctionnement soit sécuritaire, un espace vide est requis. Un espaceur est requis au début, au milieu et à la ﬁ n de chaque coude aﬁ n de maintenir cet espace vide. N’enlevez pas ces espaceurs.

Cet appareil utilise un système de conduits de 5” (127mm) pour l’évacuation et de 8” (203.2mm) pour la prise d’air. Veuillez consulter la section qui correspond à votre installation.

Aﬁ n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre. Un changement à la longueur verticale minimale d l’évacuation pourrait entraîner des problèmes d’allumage de brûleur et/ou des accumulations de carbone. Lorsque les conﬁ gurations de l’évacuation sont à l’extrême, laissez plusieurs minutes (5-15) à la ﬂ amme pour se stabiliser après l’allumage. Prévoyez un moyen d’inspecter visuellement le raccord de l’évent à l’appareil après que ce dernier a été installé. Pas une exigence, mais elle est recommandée pour des longueurs de ventilation qui traversent non chauffés espaces (garages, greniers, vides sanitaires) être isolé avec l’isolant enveloppé dans une gaine

de protection pour minimiser la condensation. Utilisez un espaceur coupe-feu, un protecteur de conduit d’évacuation ou un écran thermique de grenier lorsque les murs intérieurs, le plancher ou le plafond sont traversés.

La terminaison du système d’évacuation peut être peints avec une peinture haute température pour faire correspondre les couleurs extérieures. Utilisez une peinture extérieure convenant à 200 ºC (400 ºF).

Performances des applications et peinture est la responsabilité du consommateur. Spot test est recommandé.

Utilisez uniquement des composants d’évacuation Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp,

Si pour une raison quelconque le système d’évents de prise d’air est démonté, réinstallez-le selon les in- structions fournies dans l’installation initiale.

Cet appareil doit être installé de manière à ce que le conduit d’évacuation et de prise d’air se prolongent sur toute la longueur de la cheminée. Toute autre méthode d’installation telle que d’utiliser la cheminée comme partie du système d’évent est interdite.

note:

3.0 exigences minimum d'évacuation

• Risque d’incendie. Conservez les dégagements nécessaires au conduit d’évent et à l’appareil.

Cet appareil utilise un système de conduits de 5” (127mm) pour l’évacuation et de 8” (203.2mm) pour la prise d’air. Veuillez consulter la section qui correspond à votre installation.

Performances des applications et peinture est la responsabilité du consommateur. Spot test est recommandé.

note:

Si pour une raison quelconque le système d’évents de prise d’air est démonté, réinstallez-le selon les instructions fournies dans l’installation initiale.

Vous pouvez réduire l'évacuation de l'appareil de 5/8" à 4/7" pour l'évacuation horizontale et les applications d'une élévation verticale. La réduction doit être fait tout de suite hors de l'appareil et une espaceur coupe-feu (W010-3440) est requis.

American Metal Americent ou Metal-Fab. Les minimums et maximums des longueurs d’évent, pour les installations verticales et horizontales, et les emplacements des terminaisons pour les deux systèmes sont précisés dans ce manuel et doivent être respectés. Pour le Simpson Dura-Vent, et le Selkirk Direct Temp, American Metal Amerivent et Metal-Fab, suivez la procédure d’installation fournie avec les composants d’évacuation. Un adaptateur de départ doit être utilisé avec les systèmes d’évacuation suivants et peut être acheté chez le fournisseur correspondant:

Fabricant d’évacuation

No. de pièce de l’adaptateur de départ

Fournisseur Site Web

Duravent W175-0170 Wolf Steel www.duravent.com Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com Direct Temp 5DT-AA Selkirk www.selkirkcorp.com SuperSeal 5DNA Metal-Fab www.mtlfab.com

Pour le Simpson Dura-Vent, le Selkirk Direct Temp, American Metal Amerivent et le Metal-Fab, suivez la procédure d’installation se trouvant sur le site Internet du fournisseur.

W415-1285 / G / 04.27.18

W175-0053 4DSC-N2

4DT-AAN 4DNA

installé. Pas une exigence, mais elle est recommandée pour des longueurs de ventilation qui traversent non chauffés espaces (garages, greniers, vides sanitaires) être isolé avec l’isolant enveloppé dans une gaine

Performances des applications et peinture est la responsabilité du consommateur. Spot test est recommandé.

Pour le Simpson Dura-Vent, le Selkirk Direct Temp, American Metal Amerivent et le Metal-Fab, suivez la procé- dure d’installation se trouvant sur le site Internet du fournisseur.

le conduit intérieur et le conduit extérieur.

Fabricant d’évacuation

No. de pièce de l’adaptateur de départ

Fournisseur Site Web

Duravent W175-0170 Wolf Steel www.duravent.com Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com Direct Temp 5DT-AA Selkirk www.selkirkcorp.com SuperSeal 5DNA Metal-Fab www.mtlfab.com

Utilisez uniquement des composants d’évacuation Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp, American Metal Americent ou Metal-Fab. Les minimums et maximums des longueurs d’évent, pour les installations verticales et horizontales, et les emplacements des terminaisons pour les deux systèmes sont précisés dans ce manuel et doivent être respectés. Pour le Simpson Dura-Vent, et le Selkirk Direct Temp, American Metal Amerivent et Metal-Fab, suivez la procédure d’installation fournie avec les composants d’évacuation. Un adaptateur de départ doit être utilisé avec les systèmes d’évacuation suivants et peut être acheté chez le fournisseur correspondant:

Si pour une raison quelconque le système d’évents de prise d’air est démonté, réinstallez-le selon les in- structions fournies dans l’installation initiale.

note:

Lorsque vous utilisez les composants d’évacuation Wolf Steel, n’utilisez que des composants rigides / ﬂ exibles

Pour les systèmes d’évents dont le conduit intérieur d’évacuation possède déjè des joints scellés, seuls les joints du conduit extérieur de prise d’air doivent être scellés avec un scellant de silicone rouge à haute temp3rature (RTV). Ce même scellant peut être utilisé sur les joints des conduits intérieurs et extérieurs de tous les autres systèmes d’évents approuvés à l’exception du raccordement du conduit d’évacuation à la buse de l’appareil qui doit être scellé avec le scellant noir à haute température Mill Pac.

d’évacuation Wolf Steel conjointement avec les ensembles de terminaison suivants : ensemble de terminaison murale GD422R-2, ensemble de terminaison pour toit de pente 1/12 à 7/12 GD410, ensemble de ter minaison

This template must be used in conjunction with templates 7.2.1 or 7.2.2, depending on

pour toit de pente 8/12 à 12/12 GD411, ensemble de terminaison pour toit plat GD412 ou ensemble périscopique

termination shape (i.e. round, or round and square). See appropriate templates folder.

GD401 (pour pénétration des murs sous le niveau de sol). Lorsque vous utilisez des conduits ﬂ exibles conjointement avec les différentes terminaisons, utilisez l’ensemble d’évents de 5 pieds (1,5m) GD420 ou l’ensemble de 10 pieds (3,1m) GD430.

Pour une performance optimale de l’appareil et une apparence optimale des ﬂ ammes, gardez la longueur des évents et le nombre de coudes au minimum.

La prise d’air de la terminaison extérieure doit demeurer dégagée en tout temps. Vériﬁ ez la prise d’air de la terminaison au moins une fois l’an pour vous assurer qu’elle n’est pas obstruée ni endommagée.

exigences minimum d'évacuation

Les composants rigides et ﬂ exibles ne doivent pas être combinés. Les composants d’évacuation de différents fabricants ne doivent pas être combinés.

Ces ensembles d’évents permettent soit une évacuation verticale soit une évacuation horizontale de l’appareil. Lorsqu’il utilise une terminaison horizontale, la hauteur totale permise pour un évent veritcal est de 20 pieds (6,1m). Lorsqu’il utilise une terminaison verticale, la hauteur totale permise pour un évent vertical est de 40 pieds (12,2m). Lorsque vous utilisez des composants ﬂ exibles, le nombre maximal de raccordements est de deux horizontalement ou trois verticalement (excluant les raccordements à l’appareil et à la section de terminaison).

Touts les courses horizontales de l’évent peuvent avoir une élévation de 0” (0mm) par pied/mètre, toutefois, pour une performance optimale, toutes les courses horizontales devraient avoir une élévation minimale 1/4” par pied ou 21mm par mètre lorsque vous utilisez des composants d’évacuation ﬂ exibles. Aﬁ n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre.

Une terminaison ne doit pas étre installée directement au-dessus d’un troittoir ou d’une entrée pavée, située entre deux maisons unifamiliales et servant aux deux maisons. Les codes ou réglementations locaux peuvent exiger des dégagements différents.

Ne laissez pas le conduit intérieur se tasser contre les courses horizontales ou verticales et les coudes. Gardez-le tendu. Pour que le fonctionnement soit sécuritaire, un espace vide de 1¼” (31,8mm) est requis tout autour, entre

Pour 4” / 7” (utiliser A4758AK pour transition d'évacuation de 5” / 8” à 4” /7”)

Lorsque vous utilisez les composants d’évacuation 4"/7" Wolf Steel, n’utilisez que des composants rigides/ﬂexibles d’évacuation Wolf Steel conjointement avec les ensembles de terminaison suivants : ensemble de terminaison murale GD222R, ou 1/12 to 7/12 ensemble de terminaison pour toit de pente GD110, 8/12 to 12/12 ensemble de terminaison pour toit de pente GD111, ensemble de terminaison pour toit plat GD112 ou ensemble périscopique GD201 (pour pénétration des murs sous le niveau du sol). Lorsque vous utilisez des conduits ﬂexibles conjointement avec les différentes terminaisons, utilisez l’ensemble d’évents de 5 pieds (1,5m) GD220 ou l’ensemble d’évents de 10 pieds (3,1m) GD330.

Lorsque vous utilisez les composants d’évacuation 5"/8" Wolf Steel, n’utilisez que des composants rigides/ﬂexibles d’évacuation Wolf Steel conjointement avec les ensembles de terminaison suivants : ensemble de terminaison murale GD422R-1, ensemble de terminaison pour toit de pente 1/12 à 7/12 GD410, ensemble de terminaison pour toit de pente 8/12 à 12/12 GD411, ensemble de terminaison pour toit plat GD412 ou ensemble périscopique GD401 (pour pénétration des murs sous le niveau du sol). Lorsque vous utilisez des conduits ﬂexibles conjointement avec les différentes terminaisons, utilisez l’ensemble d’évents de 5 pieds (1,5m) GD420 ou l’ensemble d’évents de 10 pieds (3,1m) GD430.

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

3.1 installations typiques d'évents

16" min (40,6cm)

24" (61cm)

MAX

43" (109,2cm)

MIN PLUS

L'ÉLÉVATION*

La course horizontale doit être conservée à un maximum de 20 pieds (6m). Si une course horizontale de 20 pieds (6m) est requise, l'appareil devra avoir une élévation verticale immédiatement à la sortie de l'appareil d’un minimum de 57 pouces (144,8cm).

40 FT (12m)

MAX

36"

(91,4cm)

MIN

38 1/4"

(97,2cm)

Quand elle se termine verticalement, l’élévation verticale est d’un minimum de 36 pouces (91,4cm) et d’un maximum de 40 pieds (12m) au-dessus de l'appareil.

Sur toutes les courses horizontales, assurez-vous que la pente des conduits d'évent ne soit pas descendante.

* Voir la section « ÉVACUATION ».

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

3.2 installations particulières d'évents

3.2.1 ensemble périscopique

Utilisez l’ensemble périscopique aﬁ n de positionner la terminaison au-dessus du niveau du sol. L’ensemble périscopique doit être installé de façon à ce que la fente d’air du bas soit située à un minimum de 12 pouces (305mm) au-dessus du niveau du sol. La longueur maximale permise de l’évent est de 10 pieds (3m) pour un foyer et 8 pieds (2,4m) pour un poêle.

24" (61cm) min.

indépendamment de la

longueur d'évent

horizontale

38 1/4"

(97,2cm) min.

12" (30,5cm)

au niveau de

sol

3.2.2 matériaux combustibles d'évents réduits

Les dégagements minimum authour de l'évent horizontale au matériqux combustible peut-être réduit de 3" (76.2mm) / 2" (50.8mm) à 1" (25.4mm) dans les installation avec une course verticale d'une minimum de 52" (132cm) fait immédiatement hors du collet de l'appareil et ou l'évent à été réduit de 4/7" à 5/8" de l'appareil.

52"

(132cm)

38 1/4"

(97,2cm)

90 1/4"

(229,2cm)

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

3.3 convertir l'évacuation de 5/8" à 4/7"

1 2

Utiliser le scellant Mill Pac pour sceller l'adaptateur aux colliers de

l'appareil.

Utiliser le scellant Mill Pac pour sceller l'intérieur du conduit à

l'adaptateur.

Utiliser le scellant RTV rouge à haute température pour sceller l'extérieur

note:

Dépendant à votre trousse, les composants d'évacuation de 4/7 po ne peuvent pas être préassemblées.

du conduit à l'adaptateur.

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

Applications pour balcon couvert ††*

3.4 emplacements et dégagements minimaux de la terminaison

= 3 feet

MIN

(0.9m)

INSTALLATIONS

CANADA É.-U.

12” (30,5cm) 12” (30,5cm) Dégagement au-dessus du sol, d’une véranda, d’une terrasse en vois ou d’un balcon.

12” (30,5cm)

12” (30,5cm)* 12” (30,5cm)* Dégagement des fenêtres fermées en permanence.

18”

(45,7cm)**

12” (30,5cm)** 12” (30,5cm)** Dégagement d’un sofﬁ te non ventilé.

0” (0mm) 0” (0mm) Dégagement des murs faisant coin extérieur.

0” (0mm)*** 0” (0mm)***

2” (51mm)*** 2” (51mm)***

3’(0,9m) 3’(0,9m)****

3’ (0,9m) 3’ (0,9m)**** Dégagement d l’évent du régulateur.

12” (30,5cm) 9” (229mm)

6’ (1,8m) 3’ (0,9m) † Dégagement d’une prise d’air mécanique.

7’ (2,1m) ‡ 7’ (2,1m) **** Dégagement au-dessus d’un trottoir ou d’une entrée pavée situées sur une propriété publique.

9” (229mm)ΔDégagement des fenêtres ou des portes qui ouvrent.

18”

(45,7cm)**

Dégagement verticale d’un sofﬁ te ventilé situé au-dessus de la terminaison si la distance horizontale est de moins de 2’ (0,6m) de la ligne médiane de la terminaison.

Dégagement des murs extérieurs incombustibles faisant coin intérieur ou aux obstructions incombustibles (cheminée, etc.)

Dégagement des murs extérieurs combustibles faisant coin intérieur ou aux obstructions combustibles (habillage extérieur, etc.).

Dégagement horizontale de chaque côté depuis la ligne verticale tirée du centre d’un ensemble de régulateur/compteur pour une distance verticale maximale de 15’ (4,6m).

Dégagement d’une prise d’air de ventilation non mécanique de la maison ou d’une prise d’air de combustion de tout autre appareil.

note:

Les terminaux du mur sont à des ﬁ ns d’illustration seulement. La taille et les formes peuvent varier.

= 2 x

MAX

ACTUAL

≤ 15 feet

MAX

(4.6m)

12” (30,5cm)†† 12” (30,5cm)**** Dégagement sous une véranda ou une terrasse en bois.

16” (40,6cm) 16” (40,6cm) Dégagement au-dessus du toit.

2’ (0,6m)†* 2’ (0,6m) †* Dégagement des murs adjacents, incluant les maisons voisines.

8’ (2,4m) 8’ (2,4m) Le toit doit être incombustible et sans ouvertures.

3’ (0,9m) 3’ (0,9m) Voir le tableau pour les dimensions d’un mur plus large.

6’ (1,8m) 6’ (1,8m)

12” (30,5cm) 12” (30,5cm) Dégagement sous un balcon ouvert.

Δ Pour les structures comportant trois murs et un toit, la terminaison doit être située à plus de 6 pieds (1,8m) sous une fenêtre s’ouvrant sur un plan horizontal.

* Recommandé aﬁ n de prévenir la formation de buée dans les fenêtres et les cassures thermiques.

** Il est recommandé d’utiliser un protecteur de chaleur et de maximiser la distance au sofﬁ te de plastique.

L’ensemble périscopique requiert un dégagement minimal de 18 pouces (45,7cm) d’un mur extérieur faisant

***

coin intérieur.

**** Ceci est une distance recommandée. Vériﬁ ez les codes locaux pour connaître les contraintes additionelles.

† Trois pieds au-dessus si la distance horizontale est de moins de 10 pieds (3,1m).

Une terminaison d’évacuation ne doit pas être installée à un endroit où elle pourrait causer une formation dangereuse de givre ou de glace sur les surfaces d’une propriété

‡

adjacente.

†† Permis seulement si la véranda ou la terrasse en bois sont complètement ouverts sur un minimum de deux côtés sous le plancher.

†* Recommandé aﬁ n d’éviter la recirculation des produits d’échappement. Vériﬁ ez les codes locaux pour connaître les contraintes additionelles.

††* Permis seulement si le balcon est complètement ouvert sur au moins un côté.

Voir la tableau pour les dimensions d’un mur plus profond. La terminaison ne doit pas être installée sur quelconque mur ayant une ouverture entre la terminaison et le côté ouvert de la structure.

note:

Les dégagements doivent être conformes aux codes d’installation locaux et les exigences du fournisseur de gaz. En leur absence, les dégagements doivent être comme indiqué ci-dessous et sont basés sur des codes nationaux.

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

Les symboles suivants sont utilisés dans le calcul et les exemples d’évacuation : > - plus grand que > < - plus petit que < H H H H V

1° 0,03 0,5 12,7 15° 0,45 6,0 152,4 30° 0,9 11,0 279,4 45° 1,35 16,0 406,4 90°* 2,7 32,0 812,8

* La première déviation de 90° a une valeur zéro et est illustrée dans la formule comme - 90° * La première déviation de 45° et de 90° a une valeur zéro et est illustrée dans la formule comme -45° et -90º respectivement ou -135° lorsque combinées

3.5 charte d'application des évacuations

Évacuation sur le dessus

Terminaison horizontale

La course verticale est plus grande ou égale à

la course horizontale

La course verticale

est plus petite que la

course horizontale

La course verticale est plus grande ou

égale à la course

Terminaison verticale

horizontale

La course horizontale

+ la course verticale

jusqu’à un maximum

de 40’ (12,2m)

La course horizontale

+ la course verticale

jusqu’à un maximum

de 24,75’ (7,5m)

La course horizontale

+ la course verticale

jusqu’à un maximum

de 40’ (12,2m)

4,2 fois la course

verticale plus grande

ou égale à la course

horizontale

3.6 légende

- plus grand ou égal à

- plus petit ou égal à

- total de la longueur des courses horizontales (HR) plus la valeur des déviations (HO) en pieds

- longueur des courses horizontales combinées en pieds

- facteur de la valeur d’une déviation : 0,03 (du total des degrés de déviation - 90°*) en pieds

- facteur de la valeur d’une déviation : 0,03 (total des degrés de déviation - 135°*) en pieds

- longueur des courses verticales combinées en pieds

La course verticale

est plus petite que la

course horizontale

La course horizontale

+ la course verticale

jusqu’à un maximum

19’ (5,8m)

3 fois la course

verticale plus grande

ou égale à la course

horizontale

3.7 valeurs du coude en longueurs d'évent

Pieds Pouces Millimètres

(Pour la 45° sortie seulement).

W415-1285 / G / 04.27.18

3.8 terminaison horizontale

(HT) < (VT)

Lorsque la configuration de l'évacuation exige plus qu'un coude de 45° et de 90°, les formules suivantes s'appliquent : Formule 1 :

H H H

Configuration d'évacuation simple (un coude de 45º et

de 90° seulement)

exigences minimum d'évacuation

Consultez le graphique pour déterminer la course verticale

nécessaire V

39 (11,9)

par rapport à la course horizontale requise HT.

COURSE

30 (9,1)

VERTICALE

REQUISE EN

20 (6,1)

PIEDS

(MÈTRES) V

10 (3,1)

2,5

(0,8)5 (1,5)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H

La section ombragée à l'intérieur des lignes représente

des valeurs acceptables pour H

< V

Formule 2 : HT + V

Exemple :

= 8 PI (2,4m)

= V

= 8 PI (2,4m)

= 2,5 PI (0,8m)

= 2 PI (0,6m)

= H

+ H

= 0,03 (un coude 45º + deux coudes 90º - 135°) = 0,03 (225 - 135°) = 2,7 PI (0,8m)

= H

+ H

+ V

= 7,2 PI (2,2m) + 8 PI (2,4m) = 15,2 PI (4,6m)

Formule 1 : H 7,2 PI (2,2m) < 8 PI (2,4m) Formule 2 : HT + V 15,2 PI (4,6m) < 40 PI (12,2m)

< 40 pieds (12,2m)

= 2,5PI (0,8m) + 2PI (0,6m) = 4,5 PI (1,4m)

= 4,5 PI (1,4m) + 2,7 PI (0,8m) = 7,2 PI (2,2m)

< V

< 40 PI (12,2m)

45°

Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.

(2,3)

7,5

12,5

17,5

(3,1)

(3,8)

(4,6)

et VT

90°

(5,3)

(6,1)

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

COURSE

VERTICALE

REQUISE

EN POUNCES

(MILLIMETERS) V

100 (2540)

50 (1270)

150 (3810)

57 (1447.8)

147 (3733.8)

2.5

(0.8)5 (1.5)

7.5

(2.3)

(3.1)

40 (12.2)

10 (3.1)

20 (6.1)

30 (9.1)

39 (11.9)

REQUIRED

VERTICAL

RISE IN FEET

(METERS) V

LONGUEUR DES COURSES HORIZONTALES

PLUS LES DÉVIATIONS EN PIEDS (MÉTRES) H

COURSE

VERTICALE

REQUISE

EN POUNCES

(MILLIMETERS) V

100 (2540)

50 (1270)

150 (3810)

57 (1447.8)

147 (3733.8)

LONGUEUR DES COURSES HORIZONTALES

par rapport à la

(HT) > (VT)

Conﬁ guration d’évacuation simple (un coude de 45º et

de 90°seulement)

Lorsque la conﬁ guration de l’évacuation exige plus d’un coude de 45° et 90°, les formules suivantes s’appliquent : Formule 1 : HT < 4,2 V

Formule 2 : HT + VT < 24,75 pieds (7,5m)

Exemple :

V1 = 4 PI (1,2m) V2 = 1,5 PI (0,5m) VT = V1 + V2= 4 PI (1,2m) + 1,5 PI (0,5m) = 5,5 PI (1,7m) H1 = 2 PI (0,6m) H2 = 1 PI (0,3m) H3 = 1 PI (0,3m) H4 = 1,5 PI (0,5m) HR = H1 + H2 + H3 + H4 = 2 PI (0,6m) + 1 PI (0,3m) + 1 PI (0,3m) + 1,5 PI (0,5m) = 5,5 PI (1,7m)

HO = 0,03 (un coude 45º + quatre coudes 90º - 135 °) = 0,03 (405 - 135°) = 8,1 PI (2,5m)

HT = HR + HO = 5,5 PI (1,7m) + 8,1 PI (2,5m) = 13,6 PI (4,2m) HT + VT = 13,6 PI (4,2m) + 5,5 PI (1,7m) = 19,1 PI (5,8m)

Formule 1 : HT < 4,2 V

4,2 VT = 4,2 PI (1,3m) x 5,5 PI (1,7m) = 23,1 PI (7m)

13,6 PI (4,2m) < 23,1 PI (7m)

Formule 2 : HT + VT < 24,75 PI (7,5m)

19,1 PI (5,8m) < 24,75 PI (7,5m)

Puisque les deux formules sont respectées, cette conﬁ guration d’évacuation est acceptable.

W415-1285 / G / 04.27.18

Consultez le graphique pour déterminer la

course verticale nécessaire V

course horizontale requise HT.

150 (3810)

147 (3733.8)

COURSE

VERTICALE

100 (2540)

REQUISE

EN POUNCES

(MILLIMETERS) V

57 (1447.8)

50 (1270)

(1.5)

(3.1)

(4.6)

12.5 (3.8)

LONGUEUR DES COURSES HORIZONTALES

PLUS LES DÉVIATIONS EN PIEDS (MÉTRES) H

La section ombragée à l’intérieur des lignes

représente des valeurs acceptables pour H

90°

45°

(6.1)

et V

3.9 terminaison verticale

Consultez le graphique pour déterminer la course verticale

exigences minimum d'évacuation

(HT) < (VT)

Configurations d'évacuation simple.

COURSE

nécessaire V

40 (12,2)

30 (9,1)

par rapport à la course horizontale requise H

VERTICALE

REQUISE

EN PIEDS

(MÈTRES)V

20 (6,1)

10 (3,1)

3 (0,9)

(1,5)

(3,1)

(4,6)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H

La section ombragée à l'intérieur des lignes

représente des valeurs acceptables pour H

Lorsque la configuration de l'évacuation exige plus qu'un coude de 45° et un coude de 90°, les formules suivantes s'appliquent : Formule 1 : H Formule 2 : HT + V

< V

< 40 pieds (12,2m)

(6,1)

et VT

Exemple :

= 5 PI (1,5m)

= 10 PI (3,1m)

= V

+ V

= 3 PI (0,9m)

= 2,5 PI (0,8m)

= H

= 0,03 (un coude 45º + trois coudes 90º - 135º)

= 0,03 (45 + 270 - 135°) = 5,4 PI (1,6m)

= H

+ V

Formule 1 : H 10,9PI (3,3m) < 15PI (4,6m) Formula 2 : HT + V 25,9PI (7,9m) < 40 PI (12,2m)

= 5 PI (1,5m) + 10 PI (3,1m) = 15 PI (4,6m)

+ H

= 3 PI (0,9m) + 2,5 PI (0,8m) = 5,5 PI (1,7m)

+ H

= 5,5 PI (1,7m) + 5,4 PI (1,6m) = 10,9 PI (3,3m)

= 10,9 PI (3,3m) + 15 PI (4,6m) = 25,9 PI (7,9m)

< V

< 40 PI (12,2m)

Puisque les deux formules sont respectées, cette configuration d’évacuation est acceptable.

45°

90°

W415-1285 / G / 04.27.18

exigences minimum d'évacuation

(HT) > (VT)

90°

Puisque les deux formules sont respectées, cette configuration d’évacuation est acceptable.

Configurations d'évacuation simple.

20 (6,1)

19 (5,8)

10 (3,1)

3 (0,9)

COURSE

VERTICALE

REQUISE EN

PIEDS

(MÈTRES) V

Lorsque la configuration de l'évacuation exige plus qu'un coude de 45° et un coulde de 90°, les formules suivantes s'appliquent :

Formule 1 : H Formule 2 : HT + V

< 3V

< 40 pieds (12,2m)

Exemple :

= 1 PI (0,3m)

= 1,5 PI (0,5m)

= V

+ V

= 6 PI (1,8m)

= 2 PI (0,6m)

= H

= 0,03 (un coude 45º + trois coudes 90º - 135°)

= 0,03 (45 + 270 - 135°) = 5,4 PI (1,6m)

= H

+ V

= 1PI (0,3m) + 1,5PI (0,5m) = 2,5 PI (0,8m)

+ H

= 6PI (1,8m) + 2PI (0,6m) = 8 PI (2,4m)

+ H

= 8 PI (2,4m) + 5,4 PI (1,6m) = 13,4 PI (4,1m)

= 13,4 PI (4,1m) + 2,5 PI (0,8m) = 15,9 PI (4,8m)

Consultez le graphique pour déterminer la course verticale

nécessaire V

par rapport à la course horizontale requise H

(1,5)

(3,1)

(4,6)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H La section ombragée à l'intérieur des lignes

représente des valeurs acceptables pour H

45°

(6,1)

90°

(7,6)

et VT

(9,1)

90°

Formule 1 : H 3VT = 3PI (0,9m) x 2,5PI (0,8m) = 7,5PI (2,3m)

< 3V

13,4PI (4,1m) > 7,5PI (2,3m) Puisque cette formule n'est pas respectée, cette configuration d'évacuation est inacceptable.

Formule 2 : HT + V 15,9PI (4,8m) < 40 PI (12,2m)

< 40 PI (12,2m)

Puisque seulement la formule 2 est respectée, cette configuration est inacceptable et l'on devra trouver un autre endroit pour installer l’appareil ou trouver une configuration d'évacuation qui pourra respecter les deux formules.

Exemple :

= 1,5 PI (0,5m)

= 8 PI (2,4m)

= V

+ V

= 1 PI (0,3m)

= 10,75 PI (3,3m)

= H

= 0,03 (

- 135

= H

+ V

Formule 1 : H 3VT = 3 x 9,5 = 28,5 PI (8,7m)

= 1,5PI (0,5m) + 8PI (2,4m) = 9,5 PI (2,9m)

+ H2 + H3 = 1PI (0,3m) + 1PI (0,3m) + 10,75PI (3,3m) = 12,75PI (3,9m)

trois coudes 90º + deux coudes 45º

°)

= 0,03 (270 + 90 - 135°) = 6,75 PI (2,1m)

+ H

= 12,75PI (3,9m) + 6,75PI (2,1m) = 19,5PI (5,9m)

= 19,5PI (5,9m) + 9,5PI (2,9m) = 29 PI (8,8m)

< 3V

45°

90°

45°

90°

19,5PI (5,9m) < 28,5PI (8,7m) Formule 2 : HT + V 29PI (8.8m) < 40 PI 12,2m)

< 40 PI (12,2m)

W415-1285 / G / 04.27.18

4.0 ossature

AVERTISSEMENT

note:

Lorsque vous installez les accessoires de ﬁ nition optionelles, les dimensions de l’ossature et les matériaux de ﬁ nition peuvent différer de ce qui est décrit dans ces instructions ci-dessous, voir les instructions fournies dans le trousse de l’accessoire pour les spéciﬁ cations détaillées.

• Risque d’incendie!

• Aﬁ n d’éviter la possiblité que de l’isolation ou un coupe-vapeur entrent en contact avec l’extérieur du caisson, il est conseillé d’installer l’appareil contre des murs ﬁ nis (C.-À-D. panneau de gypse) comme tout autre mur de la maison. Ceci assurera que les dégagements aux matériaux combustibles est maintenu.

• Ne faites pas d’entailles à l’ossature autour des espaceurs. Ne pas maintenir les dégagements peut causer une surchauffe et un incendie. Empêchez tout contact avec de l’isolant qui s’affaisse, avec l’ossature ou avec tout autre matériau combustible. Bloquez l’entrée de l’enceinte pour empêcher l’inﬁ ltration d’isolant soufﬂ é. Assurez-vous que l’isolation et les autres matériaux sont bien ﬁ xés.

• Lorsque vous construisez l’enceinte, prévoyez l’épaisseur des matériaux de ﬁ nition pour maintenir les dégagements. Si l’ossature ou les matériaux de ﬁ nition se trouvent à une distance inférieure à celle indiqué, ils doivent être faits d’acier, de fer, de brique, de tuile, de béton, d’ardoise, de verre ou de plâtre, ou d’une combinaison de ces matériaux sont appropriés. Les matériaux répondant à la norme ASTM E 136, méthode de test standard du comportement des matériaux dans une fournaise avec tube vertical à 1382°F (750°C), et à la norme UL763 sont considérés comme étant des matériaux non combustibles.

• Aﬁ n d’éviter un risque d’incendie, les dégagements minimaux aux matériaux combustibles doivent être maintenus.

• L’enceinte de l’appareil doit respecter la hauteur minimale requise. Mesurez à partir de la base de l’appareil.

• Si des ensembles de montants en acier avec panneau de ciment sont fournis, ou spéciﬁ é dans les instructions d’installation, ils doivent être installés.

• Si spéciﬁ é dans les instructions d’installation, les matériaux de ﬁ nition doivent être non-combustibles placer éclat avec le face de l’appareil étendue du sommet de l’appareil comme le conseil de ciment, le carreau en céramique, le marbre, etc. N’utilisé pas des bûches ou le cloison sèche. N’importe quel feu à évalué du cloison sèche n’est pas acceptable.

ossature

Il est préférable de construire l’ossature après que l'appareil est en place et que le système d’évacuation est installé. Lorsque vous mettez l’appareil en place, surélevez-le de façon à prévoir l’épaisseur du plancher ﬁni, c.-à-d. tuiles, tapis ou bois franc.

Conservez ces dégagements minimaux aux matériaux combustibles: Ossature de l’appareil combustible:

- 1/4" (6.4mm) sur les côtés de l’appareil

- 8 1/4" (210mm) sur le dessus de l’appareil

Finition de l’appareil combustible:

- 0" (0mm) au-dessus de l’ouverture de l’appareil

- 50" (127cm) du bas de l’appareil jusqu’au haut de l’enceinte

- 62 1/4" (158,2cm) du bas de l'appareil jusqu-au plafond

- 3" (76mm) du dessus du conduit d’évacuation*

- 2" (51mm) des cðtés et du dessous du conduit d’évacuation*

- 0" (0mm) sur les côtés et dessus de l’appareil

*SECTIONS D’ÉVENTS HORIZONTALES : Un dégagement minimal aux matériaux combustibles de 3" (76mm) au-dessus et 2" (51mm) au-dessous et sur les côtés de l’évent doit être maintenu sur toutes les courses horizontales. Voir la section « DÉGAGEMENTS MINIMAUX DE L’ENCEINTE ». Utilisez l’espaceur coupe-feu W010-3210. Si réduit à 4/7", utilisez l'espaceur coupe-feu W010-3440.

note:

Les dégagements minimaux autour de l’évent horizontale aux matériaux combustibles peut être réduite de 3" (76mm) / 2" (50.8mm) à 1" (25mm) dans ces installations avec une event verticale de minimum 52" (132cm) l'évent verticale est faite immédiatement au colet due l'appareil et ou l'évent à été reduit de 4/7" à 5/8" aux collets de l'appareil.

*SECTIONS D’ÉVENTS VERTICALES : Un dégagement minimal aux matériaux combustibles de 2" (51mm) est requis sur toutes les courses verticales. Utilisez l’espaceur coupe-feu W010-3210.

W415-1285 / G / 04.27.18

ossature

46 1/2"

[118cm]

4.9.1 ossature du modèle binaire (BHD4ST)

A: MIN 22 1/8" (56,2cm) MAX 24 1/8" (61,3cm)

4.9.2 ossature du modèle péninsule (BHD4P)

46 1/2" [118cm]

45 1/2"

[115.6cm]

A: MIN 22 1/8" (56,2cm) MAX 24 1/8" (61,3cm)

B: MIN 42 1/2" (108cm) MAX 43 1/2" (110,5cm)

note:

Toute les dimensions de l'ossature sont basés sur la position du support de ﬁnition. L'ossature peut changer dépendant de l'épaisseur du matériaux de ﬁnition. (Voir la section « ajustement de la supportde ﬁnitions »).

W415-1285 / G / 04.27.18

ossature

COMBUSTIBLE

MATÉRIAUX INCOMBUSTIBLE

BRIQUE

3" [76mm]

[51mm]

COUPE-FEU

43" **

[109,2cm]

PLUS

L'ÉLÉVATION

45" [114,3cm]

6" [152mm]

MINIMUM WALL

38 1/4"

[97,2cm]

ÉCRAN DE PROTECTION

3" [76mm] *

62 1/4"

[158cm]

PLAFOND

MINIMALE

11 3/4"

[298mm]

HAUTEUR

MINIMALE DE

L'ENCEINTE

50"

[127cm]

COMBUSTIBLE

MATÉRIAUX INCOMBUSTIBLE

BRIQUE

3" [76mm]

[51mm]

COUPE-FEU

43" **

[109,2cm]

PLUS

L'ÉLÉVATION

45" [114,3cm]

6" [152mm]

MINIMUM WALL

38 1/4"

[97,2cm]

ÉCRAN DE PROTECTION

3" [76mm] *

11 3/4"

[298mm]

HAUTEUR

MINIMALE DE

L'ENCEINTE

50"

[127cm]

COMBUSTIBLE

MATÉRIAUX INCOMBUSTIBLE

BRIQUE

3" [76mm]

[51mm]

COUPE-FEU

43" **

[109.2cm],

PLUS

L'ÉLÉVATION

43 1/4" [110cm]

38 1/4"

[97,2cm]

3" [76mm] *

62 1/4"

[158cm]

PLAFOND

MINIMALE

11 3/4"

[298mm]

HAUTEUR

MINIMALE DE

L'ENCEINTE

50"

[127cm]

ÉCRAN DE PROTECTION

4.1 dégagements minimaux aux matériaux combustibles

IMPORTANT: Cet appareil requiert une hauteur d’enceinte minimale de 50” (127cm), à partir de la base de l’appareil. Aﬁn de

respecter les contraintes de température, cet espace doit demeurer sans obstruction.

note:

Cet appareil ne supporte aucune charge.

IMPORTANT: L'assemblage de l'espaceur coupe-feu fourni doit être utilisé lorsque les conduits d'évent passent à travers un mur ou dans des installations avec terminaison horizontale.

Si vous réduire l'évacuation à 4/7", une nouveau coupe-feu (W010-3440) est requis.

4.1.1 ossature du modèle binaire (BHD4ST)

4.1.2 ossature du modèle péninsule (BHD4P)

* À l’intérieur de l’enceinte, un dégagement de 3" (76mm) est requis entre le haut du conduit d’évacuation et les matériaux combustibles. Pour tout autre dégagement à l’intérieur de l’enceinte, y compris l’endroit où le conduit d’évacuation sort de l’enceinte, l’espacement requis est de 2" (51mm) à partir des côtés et du bas, de 3" (76mm) à partir du haut pour les sections horizontales, et de 2" (51mm) pour les sections verticales.

** Consultez la section «ÉVACUATION».

W415-1285 / G / 04.27.18

5.0 installation d'évacuation

AVERTISSEMENT

installation d'évacuation

• Avant d’effectuer les branchements pour l’alimentation en gaz et électronique, assurez-vous de retirer toute composante non ﬁ xée à l’intérieur de la chambre de combustion.

• Si votre appareil comprend un système de télécommande, assurez-vous que le récepteur est à la position « OFF » avant d’effectuer les branchements pour l’alimentation en gaz et électronique.

• Aﬁ n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre.

• Tous les joints des conduits doivent être scellés avec du scellant de silicone rouge à haute température RTV (W573-0002) (non fourni) ou du scellant noir à haute température Mill Pac (W573-0007) (non fourni) à l’exception du raccordement du conduit d’évacuation à la buse de l’appareil qui doit être scellé avec le scellant Mill Pac.

• Si vous utilisez des colliers pour tuyau pour raccorder les composants d’évacuation, vous devez aussi installer trois vis pour vous assurer que le raccordement ne défasse pas.

• Ne serrez pas la gaine ﬂ exible.

• Risque d’incendie, d’explosion ou d’asphyxie. Si l’ensemble du système de conduit d’évent n’est pas adéquatement soutenu, il risque de ﬂ échir ou de se séparer. Utilisez des supports de conduit et racoordez les sections de conduits selon les instructions d’installation.

• Risque d’incendie. Évitez que l’isolant touche au conduit d’évacuation. Retirez l’isolant pour permettre l’installation de l’écran protecteur du grenier et pour maintenir les dégagements aux matériaux combustibles.

• Ne remplissez pas l’espace entre le conduit d’évent et la charpente avec aucun type de matériau. Ne bourrez pas d’isolant ni de matériaux combustibles entre les espaceurs coupe-feu du plafond. Conservez toujours les dégagements requis autour des conduits d’évent et l’assemblage de l’espaceur coupe-feu. Installez les écrans muraux et les espaceurs coupe-feu tel que spéciﬁ é. Si vous ne gardez pas l’isolant ou tout autre matériau à l’écart du conduit d’évent, un risque d’incendie pourrait s’ensuivre.

Pour une performance optimale de l’appareil, toutes les courses horizontales devraient avoir une élévation minimale de 1/4” (6mm) par pied/mètre lorsque vous utilisez des composants ﬂexibles d’évacuation. Aﬁn d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre.

Pour les dégagements du conduit d'évent aux matériaux combustibles, voir la section « dégagements minimaux aux matériaux combustibles ».

note:

Lorsque les conduits traversent un mur ou un plancher combustible, vous devez utiliser l'espaceur coupe-feu / protecteur de conduit d'évacuation fourni avec l'appareil.

W415-1285 / G / 04.27.18

installation d'évacuation

AVERTISSEMENT

DÉTERMINEZ

PROTECTEUR

5.1 installation horizontale

• L’espaceur coupe-feu doit être installé avec l’écran protecteur orienté vers le haut.

• La terminaison ne doit pas être enchâssée dans le mur ou le revêtement extérieur plus que l’épaisseur de la bride de la plaque de montage.

Cette conﬁ guration s’applique lorsque le conduit d’évent traverse un mur extérieur. Une fois que vous aurez déterminé la hauteur exacte pour l’emplacement de

DE CONDUIT

D’ÉVACUATION

la terminaison, découpez et charpentez une ouverture dans le mur extérieur, comme illustré, pour permettre

CALFEUTRAGE

l’installation de l’espaceur coupe-feu. Avant de continuer, placez les supports sur la surface arrière soient placés contre la face intérieure de la pièce de charpente horizontale.

ESPACEUR

COUPE-FEU

L’écran protecteur doit être installer pour protéger toute la profondeur de la pénétration de la paroi combustible. La longueur de l’écran protecteur peut être taillé pour des murs combustibles qui ont moins de 6” (152mm) d’épaisseur.

CALFEUTRAGE

MATÉRIAU

DE FINITION

note:

Pliez les onglets pour les dégagements latéraux réduits ou déplacer le bouclier Meilleurs jeux réduits. Ne remplir pas l’espace d’air entre l’espaceur coupefeu et le mur extérieur avec n’importe quel type de matériaux isolant (e.x., mousse de pulvérisation).

note:

Ce qui précède est uniquement à des ﬁ ns d’illustration. Les évents ne passent pas toujours par le centre du cadre.

A. Appliquez un joint de calfeutrage (non gourni) tout

autour de la bordure de la face intérieure de l’espaceur coupe-feu, installez l’espaceur coupe-feu contre la trou et ﬁ xez à l’aide des quatre vis )fournies dans le sac de votre manuel).

B. Une fois que le conduit d’évent est en place, appliquez du scellant Mill Pac (W573-0007) (non fourni) entre le

conduit d’évent et l’espaceur coupe-feu.

14”

ADD

(35.6CM)

HEIGHT

ADD

14”

WEIGHT

(35,6CM)

LA BONNE HAUTEUR

W415-1285 / G / 04.27.18

installation d'évacuation

Cette conﬁ guration s’applique lorsque l’évacuation se fait à travers un

Calfeutrage

«Wolf Steel Approved Venting» « E2 » comme identiﬁ é par les gaines ﬂ exible.

AVERTISSEMENT

5.2 installation verticale

toit. Des ensembles d’installation pour les différentes pentes de toit sont disponibles chez votre détaillant autorisé. Voir la section « accessoires » dans le manuel du propriétairepour commander l’ensemble spéciﬁ que dont

vous avez besoin. A. Une fois que vous aurez déterminé l’emplacement de la terminaison,

découpez et charpentez une ouverture dans le plafond et le toit pour laisser le dégagement minimal de 1” (25,4mm) entre le conduit d’évent et tout matériau combustible. Essayez de positionner le conduit d’évent à michemin entre deux solives pour ne pas être obligé de les couper. Utilisez du ﬁ l à plomb pour aligner le centre des ouvertures. Un protecteur de conduit d’évacuation empêchera tout matériau, tel que l’isolant, de remplir l’espace vide de 1” (25,4mm) autour de l’évent. Fixez des entretoises entre

les solives pour assurer un support additionnel.

B. Appliquez un joint de calfeutrage (non fourni) sur la charpente ou sur

le protecteur de conduit d’évacuation Wolf Steel ou l’équivalent (dans le cas d’un plafond ﬁ ni) et ﬁ xez le protecteur de conduit d’évacuation de façon à recouvrir l’ouverture dans le plafond. Un espaceur coupefeu doit être ﬁ xé à la base de chaque ouverture charpentée dans un toit ou un plafond par lequel traverse le système d’évacuation. Appliquez un joint de calfeutrage tout autour et placez un espaceur coupe-feu par-dessus le protecteur de conduit d’évacuation pour empêcher l’arrivée d’air froid dans la pièce ou autour de l’appareil. Assurez-vous que l’espaceur coupe-feu et le protecteur de conduit d’évacuation conservent le dégagement nécessaire aux matériaux combustibles. Une fois que le conduit d’évacuation est en place, appliquez une scellant silicone rouge (W573-0002) (non fourni) entre le conduit d’évacuation et l’espaceur coupe-feu.

C. Dans le grenier, faites glisser le collet de conduit d’évacuation vers le bas aﬁ n de recouvrir l’extrémité ouverte du

protecteur de conduit d’évacuation et serrez. Ceci empêchera tout matériau, tel que l’isolant, de remplir l’espace vide de 1 po (25,4mm) autour de l’évent

Espaceur coupe-

feu face

inférieure des

solves

Protecteur du conduit

d’évacuation

Collet de

conduit

d’évacuation

Protecteur du conduit

d’évacuation

5.3 utilisation de composants ﬂexibles d'évacuation

• Ne laissez pas la gaine ﬂ exible se tasser contre les courses horizontales ou verticales et les coudes. Gardez-la tendue.

• Des espaceurs sont ﬁ xés à la gaine ﬂ exible à intervalles prédéterminés aﬁ n de garder un espace vide avec le conduit extérieur. Pour que le fonctionnement soit sécuritaire, un espace vide est requis. Un espaceur est requis au début, au milieu et à la ﬁ n de chaque coude aﬁ n de maintenir cet espace vide. N’enlevez pas ces espaceurs.

Aﬁ n d’assurer une opération sécuritaire et adéquate de l’appareil, vous devez observer les instructions d’évacuation à la lettre.

Coudes

Espaceurs

N’utilisez que les ensembles certiﬁ és de gaines ﬂ exibles portant l’inscription:

Le système d’évacuation doit être soutenu à peu près tous les 3 pieds (0,9m) de courses verticales et horizontales. Utilisez l’ensemble de support mural Wolf Steel ou des supports incombustibles équivalents aﬁ n de conserver le dégagement minimal aux matériaux combustibles pour les courses verticales et horizontales. Tous les joints des conduits intérieurs et extérieurs peuvent être scellés avec du scellant de silicone rouge à haute température W573-0002 (non fourni) ou du scellant noir à haute température Mill Pac W573-0007 (non fourni) à l’exception du raccordement du conduit d’évacuation à la buse de l’appareil qui doit être scellé avec le scellant Mill Pac.

W415-1285 / G / 04.27.18

installation d'évacuation

A. Étirez la gaine ﬂ exible intérieure à la longueur requise en

Vis

(Fournies)

2" (50,8mm) Chevauchement

Gaine ﬂexible extérieure

intérieure

Scellant à haute

température

Calfeutrage

Scellant à haute

température

Vis

Bague d’accouplement

intérieur et extérieur

Gaine ﬂexible

extérieure

Gaine ﬂexible intérieure

Gaine ﬂexible

extérieure

Gaine ﬂexible

ADD FASTENER TYPE

Vis

(Fournies)

2" (50,8mm) Chevauchement

Gaine ﬂexible extérieure

intérieure

Scellant à haute

température

Calfeutrage

Gaine ﬂexible

5.3.1 installation de la terminaison horizontale

tenant compte de la longueur additionnelle nécessaire pour la surface du mur ﬁ ni. Appliquez un généreux joint de scellant à haute température Mill Pac (W573-

0007) (non fourni). Glissez la gaine ﬂ exible sur le manchon intérieur de la terminaison en assurant un

Scellant à haute

température

chevauchement minimal de 2” (50,8mm) et ﬁ xez à l’aide d’une minimum de trois vis.

Installez la gaine ﬂ exible extérieure en la glissant sur le manchon extérieur de la terminaison et ﬁ xez à l’aide d’une

Gaine ﬂexible

extérieure

Gaine ﬂexible intérieure

minimum de trois vis. Scellez avec du scellant à haute température RTV rouge (W573-0002) (non fourni).

C. Insérez les gaines dans le coupe-feu tout en conservant

le dégagement nécessaire aux matériaux combustibles. En soutenant la terminaison (les inscriptions étant à l’endroit et lisibles), ﬁ xez-la au mur extérieur et rendez-la étanche en la scellant avec du calfeutrage (non fourni).

D. Si plus de sections de gaine doivent être utilisées

pour atteindre l’appareil, raccordez-les ensemble tel qu’illustré. Le système d’évacuation doit être soutenu à environ tous les 3 pieds (0,9m) pour les courses

Vis

(Fournies)

verticales et horizontales. Utilisez des supports incombustibles aﬁ n de maintenir le dégagement minimal aux matériaux combustibles.

E. Le conduit d'évacuation doit être seulement installé en utilisant une terminaison horizontale. Enlever les deux vis plus proches du conduit du collet, au-dessus de l'appareil. Aligner et ﬁxer la protecteur de chaleur (fourni) à l'appareil. Ajuster la protecteur de chaleur jusqu'à ce que c'est contre l'espaceur coupe-feu, comme illustré ci-dessous.

Les terminaisons ne doivent pas être enchâssées dans un mur ou un revêtement extérieur plus que l'épaisseur de la bride de la plaque de montage.

Vis

Bague d’accouplement

intérieur et extérieur

Gaine ﬂexible

extérieure

Calfeutrage

Gaine ﬂexible intérieure

2" (50,8mm) Chevauchement

Gaine ﬂexible extérieure

Scellant à haute

température

W415-1285 / G / 04.27.18

installation d'évacuation

A. Raccordez la gaine ﬂ exible intérieure à l’appareil. Fixez-la à l’aide d’au

joints avec du scellant à haute température W573-0002 (non fourni).

Support de toit

Gaine ﬂexible intérieure

Gaine intérieure

Scellant

Silicone Rouge

(W572-0002)

Connecteur

terminaison

Gaine ﬂexible extérieure

Co llet d e solin

Calfeutrage

Scellant

2” (51mm)

Base de prise d’air

AVERTISSEMENT

#8 X 1/2”

vis

autoperceuses

Scellant à haute température

2” (50.8mm) chevauchement

5.3.2 installation de la terminaison verticale

• Conservez un espace minimale de 2 po (51mm) entre la base de la prise d’air et le collet de solin.

Matériel de ﬁ xation fourni avec les ensembles de terminal pour toit et raccord appropriées.

A. Fixez le support de toit au toit à l’aide de 6 vis. Le support de toit est

optionnel. Dans ce cas, l’évent doit être supporté adéquatement soit en utilisant une méthode alternative se conformant aux normes des autorités compétentes, soit en utilisant le support de toit optionnel.

B. Étirez la gaine ﬂ exible intérieure à la longueur requise. Glissez la gaine

ﬂ exible intérieure sur le conduit intérieur du connecteur de terminaison en assurant un chevauchement minimal de 2 po (51mm). Fixez à l’aide d’au moins trois vis, lorsque vous utilisant une évent de 4/7, 5/8 et 3/5 ou une minimum de six vis lorsque vous utilisant une évent de 8/10 ou 8/11. Scellez en appliquant un généreux joint de scellant silicone rouge (W573-0002) (non fourni).

C. Répétez avec la gaine ﬂ exible extérieure, en appliquant la silicone à

haute température rouge (W573-0002) (non fourni) et en utilisant au moins trois vis, lorsque vous utilisant une évent de 4/7, 5/8 et 3/5 ou une minimum de six vis lorsque vous utilisant une évent de 8/10 ou 8/11.

D. Faites passer le montage du connecteur de terminaison/gaines ﬂ exibles

à travers le toit. La terminaison doit être verticale et d’aplomb. Fixez le connecteur de terminaison au support de toit en vous assurant que le dessus de la terminaison excède le côté le plus élevé du toit d’au moins 16” (40,6cm) une fois ﬁ xée.

E. Enlevez les clous des bardeaux sur le dessus et les côtés du

connecteur de terminaison. Placez le solin par-dessus le connecteur de terminaison en laissant un minimum de 3/4” (19,1mm) de connecteur de terminaison visible au-dessus du haut du solin. Glissez le solin sous les côtés et le bord supérieur des bardeaux. Assurez-vous que le connecteur de terminaison est bien centré dans le solin, en laissant une marge de 3/4” (19,1mm) tout autour. Fixez-le au toit. Ne clouez pas à travers la partie inférieure du solin. Imperméabilisez-le en le scellant avec du calfeutrage. Si possible, recouvrez les côtés et le bord

5.3.3 raccordement des évents à l'appareil

supérieur du solin avec des matériaux de couverture.

F. Alignez les joints de la terminaison et du connecteur de terminaison et

placez la terminaison par-dessus le connecteur de terminaison en vous assurant que le manchon pénètre dans le trou de la terminaison. Fixer avec au moins de trois vis, lorsque vous utilisant une évent de 4/7, 5/8 et 3/5 ou une minimum de six vis lorsque vous utilisant une évent de 8/10 ou 8/11.

G. Appliquez un généreux joint de calfeutrage à l’épreuve de l’eau à 2” (51mm) au-dessus du solin. Installez

le collet de solin autour de la terminaison et glissez-le jusqu’à la ligne de calfeutrage. Serrez aﬁ n d’assurer l’étanchéité entre la terminaison et le collet.

H. Si plus de sections de gaine doivent être utilisées pour atteindre l’appareil, voir la section « installation de

la terminaison horizontale ».

moins trois vis et rondelles lorsque vous utilisant une évent de 3”/5”, 4”/7” ou 5”/8” ou une minimum de six vis et rondelles lorsque vous utilisant une évent de 8”/10” ou 8”/11”. Scellez le joint et les têtes de vis avec du scellant à haute température W573-0007 (non fourni).

B. Fixez-la à l’aide d’au moins trois vis et rondelles lorsque vous utilisant

une évent de 3”/5”, 4”/7” ou 5”/8” ou une minimum de six vis et rondelles lorsque vous utilisant une évent de 8”/10” ou 8”/11”. Fixez et scellez les

W415-1285 / G / 04.27.18

#8 X 1/2”

vis

autoperceuses

INSERT

2” (50.8mm)

IMAGE HERE

chevauchement

Scellant à haute température

ELECTRICAL

COVER

CABLE

CONNECTOR

(BLACK)

(WHITE)

GROUND (GREEN)

CONTROL BOX

WIRE

NUTS

GROUND (GREEN)

3 PRONGE

ELECTRICAL BOX

(BLACK)

(WHITE)

CAPUCHONES

DE CONNEXION

RÉCEPTACLE À

TROIS BROCHES

TERRE

(VERT)

(BLANC)

(NOIR)

BOÎTE

ÉLECTRIQUE

CONNECTEUR

AVERTISSEMENT

6.0 information électriques

information électriques

6.1 connexion de câblage dur

Vous devez effectuer un branchement par câble avec cet appareil. Une charpente permanente servant à encastrer l’appareil nécessite un branchement par câble de la boîte de dérivation de l’appareil. Cet appareil doit être raccordé électriquement et mis à la terre conformément aux codes locaux. En l’absence de codes locaux, utilisez la version courante du CODE CANADIEN DE L’ÉLECTRICITÉ CSA C22 .1 au Canada ou le NATIONAL ELECTRICAL CODE ANSI/NFPA 70-1996 aux États-Unis.

6.2 schéma de câblage du réceptacle

note:

Garantir que le transformateur est connecté à la réceptacle.

6.3 schéma de câblage électronique

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de service qualiﬁ é pour inspecter l’appareil pour des dommages au circuit électrique.

• Risque de chocs électriques ou d’explosion. Ne branchez pas le 110 V à la soupape ou à l’interrupteur mural de l’appareil. Un branchement électrique incorrecte endommagera les contrôles.

• Cet appareil doit être raccordé électriquement par un électricien qualiﬁ é conformément aux codes locaux. En l’absence de codes locaux, utilisez la version courante du Code Canadien de l’Électricité CSA22.1 ou le National Electrical Code ANSI/NFPA NO. 70 aux États-Unis.

• Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz est épuisé, avec la porte vitrée ouverte ou retirée.

W415-1285 / G / 04.27.18

information électriques

6.4 installation de la sauvegarde de pile

note:

En cas d’une panne de courant, votre appareil peut fonctionner utilisant le sauvegarde de pile fourni.

A. Enlèvez l'écran de protection et la porte, référez aux sections « retrait de l'écran de protection principal et

l'installation » et « installation / enlèvement de la porte principal » pour plus d'information.

B. Enlèvez le couvercle du panneau utilisant les deux trous pour les doigts, puis enlèvez le couvercle du

panneau de contrôle en le soulevant vers le haut et hors des quatre vis à épaulement. Sela facilitera l'accès au boîtier de piles.

C. Pour installez les piles, enlèvez la boîtier de piles dans le compartiment de contrôle, tel qu'illustré ci-

dessous.

D. Installez les 4 piles « AA », en assurant que les extrémités positive et négative correspondent avec celles

de la boîtier de piles.

E. Placez la boîtier de piles en position ou laissez-la rester sur le foyer pour la duration de la panne du

courant.

note:

Une fois que les courant a été rétabli, débrancher le sauvegarde de pile ou enlever les piles. Le système vidangera votre piles si’ils sont laissés dans le sauvegarde de pile.

COUVERCLE DU

PANNEAU

COUVERCLE

DU PANNEAU

DE CONTRÔLE

BOÎTIER

DE PILES

W415-1285 / G / 04.27.18

information électriques

AVERTISSEMENT

note:

6.5 schéma de câblage

• Ne raccordez pas l’interrupteur mural ou la soupape de gaz à l’alimentation électrique (110 volts).

INTERRUPTEUR

ACS/IPI

(OPTIONNEL)

BOÎTIER

DE PILES

OFF ON

TRANSFORMATEUR

DÉBRANCHEZ CES

RACCORDS DE L’INTERRUP-

TEUR MARCHE/ARRÊT.

BRANCHEZ-LES AU

OPTIONNEL OU LE

TÉLÉCOMMANDE ET (SI

PERMIS AVEC CETTE

APPAREIL) UN ADAPTATEUR

ALIMENTATION CC

INTERRUPTEUR

MARCHE/ARRÊT

ON / OFF

THERMOSTAT

POUR ÉVENT-B.

IPI / CPI

MISE À LA

TERRE

ANNEAU DE MISE

À LA

TERRE

SOUPAPE

ORANGE

VERT

SOUPAPE

ÉLECTRONIQUE

PANNEAU IPI

DFC

S’IL Y A LIEU, LES APPAREILS AVEC LES ADAPTATEURS POUR ÉVENT-B DOIVENIT AVOIR L’INTERRUPTEUR

D’ÉCOULEMENT BRANCHÉ EN SÉRIE AVEC L’INTERRUPTEUR ACTUEL OU L’INTERRUPTEUR MURAL

OPTIONNEL, LE THERMOSTAT OU LE SYSTÈME DE TÉLÉCOMMANDE.

Cet appareil est équipé avec un boîtier de piles. Si le boîtier de piles est utilisé, installez quatre piles AA (non fournies) dans le support et branchez-le au harnais de ﬁls. Branchez le boîtier de piles au harnais de ﬁls avant d’utiliser l’appareil. Placez-le près du panneau IPI. Si le boîtier de piles est utilisé, il doit être branché au bloc-piles 6 volts (fourni).

Digital Fireplace Control (Commande Digital de Foyer) Courant Continu Intermittent Pilot Ignition (Allumage de Pilote Intermittent) Continuous Pilot Ignition (Allumage de Pilote Continu) Anti-Condensation Switch (Interrupteur Optionelle Contre la Condensation)

DFC CC IPI CPI ACS

Légende

W415-1285 / G / 04.27.18

7.0 branchement du gaz

AVERTISSEMENT

nue.

branchement du gaz

• Risque d’incendie, d’explosion, ou d’asphyxie. Assurez-vous qu’il n’y ait aucune source d’allumage comme des étincelles ou une ﬂ amme nue.

• Soutenez le contrôle du gaz lorsque vous attachez le tuyau pour éviter de plier la conduite de gaz.

• Allumez toujours la veilleuse, que ce soit pour la première fois ou lorsque l’approvisionnement en gaz est épuisé, avec la porte vitrée ouverte ou retirée. La purge doit être effectuée par un technicien qualiﬁ é. Assurezvous que l’arrivée de gaz au brûleur est continue avant de fermer la porte. Assurez-vous d’une ventilation adéquate pour les emplacements de l’entrée du gaz et de l’entrée électrique, voir la section « dimensions ».

• Lorsque le branchement est terminé, tous les raccords de gaz doivent se trouver à l’intérieur de l’appareil (foyer de gaz seulement).

• Les réglages de la soupape ont été faits en usine; ne les modiﬁ ez pas.

L’installation et l’entretien doivent être effectuées par un installateur qualiﬁ é.

• Mettez l’appareil en place et ﬁ xez-le.

• Si l’appareil est muni d’un raccord ﬂ exible, celui-ci est conçu pour recevoir une conduite de gaz de 1/2” (13mm). Sans raccord ﬂ exible, l’appareil est conçu pour recevoir une conduite de gaz de 3/8” (9,5mm). L’appareil est muni d’une soupape d’arrêt manuelle pour fermer l’alimentation en gaz.

• Branchez le gaz en conformité avec les codes locaux. En l’absence de codes locaux, l’installation doit être conforme au Code d’installation du gaz CAN/CSA-B149.1 dans sa version pour le Canada ou le National Fuel Gas Code, ANSI Z223.1 / NFPA 54 pour les États-Unis.

• Lorsque vous manipulez des conduites de gaz, soutenez la soupape de gaz pour éviter que les conduites ne se plient.

• Le raccord ﬂ exible de l’alimentation en gaz devrait être sufﬁ samment mobile pour permettre de placer l’assemblage de brûleur sur le côté pour aider avec l’entretien des composants.

• Vériﬁ ez pour des fuites de gaz en appliquant une solution d’eau savonneuse. N’utilisez jamais une ﬂ amme

7.1 panneau d'accès pour la conduite de gaz

A. Enlevez l'ecran de protection et le porte de l’appareil, voir la section « retrait de l'écran principal et

l'installation ».

B. Enlevez les composants décoratif et le plateau du l'appareil, voir la section « enlèvement du brûleur pour

roches ».

C. Dévissez les deux vis qui ﬁxent le panneau d'accès de l’appareil. D. Enlevez le joint d'étanchéité (ne pas déchirer).

Panneau D’accès

Joint D’étanchéité

100

W415-1285 / G / 04.27.18

Napoleon BHD4PFCN, BHD4PP, BHD4PGP, BHD4STP, BHD4STGP Installation And Operation Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
