Napoleon BEF33H, BEF40H User Manual

Download

INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.

CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.

NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE.

INSTALLATION AND

OPERATING INSTRUCTIONS

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARDS: CSA C22.2 No-46 / UL 2021

BEF33H & BEF40H

ELECTRIC FIREPLACE

FR PG 29

SAFETY INFORMATION

WARNING

If the information in these instructions are not followed exactly, a ﬁ re or explosion may result causing property damage, personal injury or loss of life.

- Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonﬁ replaces.com • ask@napoleonproducts.com

$10.00

1.16C

W415-1299 / B / 06.16.14

TABLE OF CONTENTS

1.0 INTRODUCTION 3

1.1 DIMENSIONS 4

1.2 LISTING APPROVALS 4

1.3 GENERAL INSTRUCTIONS 5

1.4 RATING PLATE INFORMATION 6

1.5 LABEL LOCATION 6

2.0 LOCATING APPLIANCE 7

2.1 UNPACKING AND TESTING APPLIANCE 7

2.2 GROUNDING APPLIANCE 7

3.0 INSTALLATION 8

3.1 MINIMUM CLEARANCE TO COMBUSTIBLES 8

3.2 MINIMUM MANTEL CLEARANCES 8

3.3 FRAMING 9

3.3.1 HARD WIRING INSTALLATION 10

3.3.2 CONNECTING A WALL THERMOSTAT 11

3.3.3 WALL SWITCH WIRING 12

4.0 OPERATING INSTRUCTIONS 13

4.1 MAIN POWER SWITCH AND CONTROL PANEL 13

4.2 OPERATING BY REMOTE CONTROL 14

5.0 FINISHING 15

5.1 GLASS DOOR REMOVAL AND INSTALLATION 15

5.2 BRICK PANEL INSTALLATION AND REMOVAL 16

6.0 MAINTENANCE 17

6.1 LOG, GRATE AND EMBER BED ASSEMBLY REMOVAL 17

6.2 LOG AND LOG LED REPLACEMENT 18

6.3 FLAME GLASS REMOVAL 18

6.4 FLAME BOARD REMOVAL 18

6.5 MOTOR REPLACEMENT 19

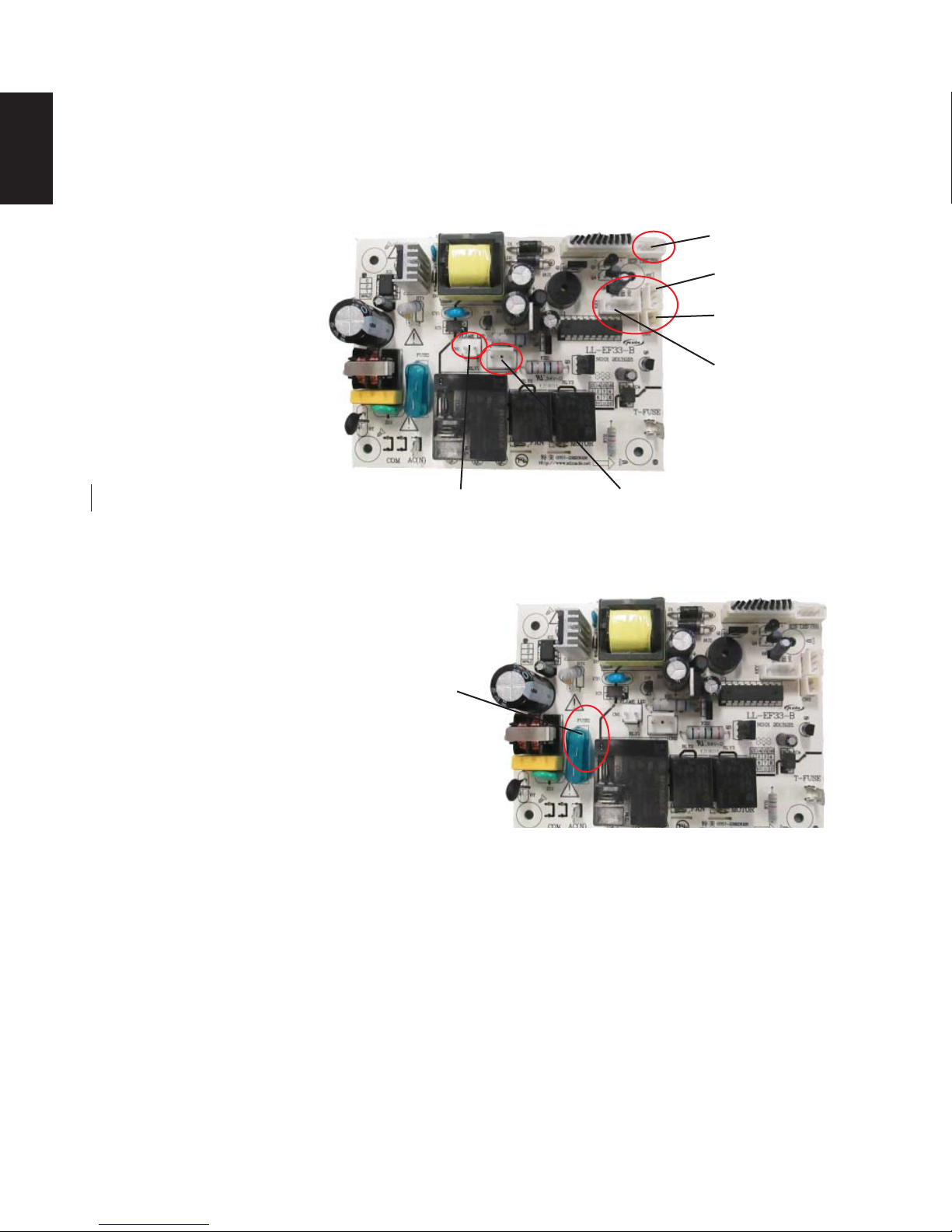

6.6 CONTROL BOARD REPLACEMENT 19

6.7 LED / REMOTE RECEIVER / THERMOSTAT REPLACEMENT 20

6.8 FUSE REPLACEMENT 20

6.9 CONTROL PANEL REPLACEMENT 21

6.10 HEATER AND BLOWER REPLACEMENT 22

6.11 REMOTE BATTERY INSTALLATION 22

7.0 WIRING DIAGRAM 23

8.0 REPLACEMENT PARTS 24

9.0 TROUBLESHOOTING 26

10.0 WARRANTY 27

NOTE: Changes, other than editorial, are denoted by a vertical line in the margin.

Batteries must be disposed of according to the local laws and regulations. Some batteries may be recycled, and may be accepted for disposal at your local recycling center. Check with your municipality for recycling instructions.

W415-1299 / B / 06.16.14

1.0 INTRODUCTION

• THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF CONTACTED.

• Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance according to operating instructions could cause ﬁ re or injury.

• Risk of burns. Power to the appliance should be turned off and the appliance allowed to cool before servicing. To disconnect power to the appliance, turn controls to off, then remove plug from outlet.

• Do not install damaged, incomplete or substitute components.

• Do not burn wood or other materials in this appliance.

• Young children should be carefully supervised when they are in the same room as the appliance.

Toddlers, young children and others may be susceptible to accidental contact burns. A physical barrier is recommended if there are at risk individuals in the house. To restrict access to an appliance or stove, install an adjustable safety gate to keep toddlers, young children and other at risk individuals out of the room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from furniture and draperies.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot surfaces.

• Even after the appliance is out, the glass and/or screen will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children from hot surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen or guard removed for servicing must be replaced prior to operating the appliance.

• It is imperative that the control compartments, circulating blower and its passageway in the appliance and are kept clean. The appliance should be inspected before use and at least annually by a qualiﬁ ed service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding material, etc. The appliance area must be kept clear and free from combustible materials, gasoline and other ﬂ ammable vapors and liquids.

• Under no circumstances should this appliance be modiﬁ ed.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician to inspect the appliance and to replace any part of the control system which has been under water.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass should be done by a licensed or qualiﬁ ed service person.

• Do not strike or slam shut the appliance glass door.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As with all plastic bags, these are not toys and should be kept away from children and infants.

• Servicing should be done only while the appliance is disconnected from the power supply circuit.

• Always unplug appliance when not in use.

• Do not operate this appliance with a damaged cord or plug after the appliance malfunctions, has been dropped or damaged in any manner. Return appliance to authorized service facility for examination, electrical or mechanical adjustment, or repair.

• Do not use outdoors.

• Never locate appliance where it may fall into a bathtub or other water container.

• Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or the like. Arrange cord away from trafﬁ c area and where it will not be tripped over.

• Connect to properly grounded outlets only.

• Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause an electric shock or ﬁ re, or damage the appliance.

• To prevent a possible ﬁ re, do not block air intakes or exhaust in any manner. Do not use on soft surfaces, like a carpet, where openings may become blocked.

• Always plug appliances directly into a wall outlet/receptacle. Never use an extension cord or relocatable power tap (outlet/power strip).

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the appliance. Elevated temperatures on the wall or in the air above the appliance can cause melting, discolouration or damage to decorations, a T.V. or other electronic components.

WARNING

3.7C

W415-1299 / B / 06.16.14

1.1 DIMENSIONS

28 5/8"

[728mm]

23 1/2"

[597mm]

31 1/4" [794mm]

BEF33H ILLUSTRATED

31 7/8"

[810mm]

26 3/4"

[678mm]

34" [864mm]

9 1/2"

[248mm]

9 3/4"

[249mm]

[712mm]

27 3/4"

[704mm]

31 1/4"

[793mm]

30 7/8"

[784mm]

28"

32 1/2" [826mm]

25 1/4" [641mm]

38 7/8" [987mm]

33" [838mm]

37 5/8" [956mm]

40 1/4" [1022mm

BEF40H ILLUSTRATED

1.2 LISTING APPROVALS

This appliance has been tested in accordance with the CSA Standards for ﬁ xed and location-dedicated electric room appliances in the United States and Canada. If you need assistance during installation, please contact your local dealer.

NOTE: This appliance must be electrically wired and grounded in accordance with local codes or, in the absence of local codes, with National Electric Code ANSI/NFPA 70-latest edition in the United States or the Canadian Electric Code, CSA C22.1 in Canada.

13 3/4"

]

[349mm]

14"

[356mm]

Model Number BEF33H BEF40H

Description 33" Electric

Fireplace

Voltage 120V AC 120V AC

Watts Max 1500W Max 1500W Amps 15 AMP Grounded

Circuit

Appliance Width 34" (864mm) 40 1/4" (1022mm)

Appliance Height 28 5/8" (728mm) 31 7/8" (810mm)

Appliance Depth 9.5" (241mm) 14" (356mm)

Net Weight 71lbs (32kg) 104 lbs (47kg)

Gross Weight 82 lbs (37kg) 119 lbs (54kg)

40" Electric Fireplace

15 AMP Grounded Circuit

W415-1299 / B / 06.16.14

1.3 GENERAL INSTRUCTIONS

READ THESE INSTRUCTIONS COMPLETELY BEFORE BEGINNING INSTALLATION. FAILURE TO

FOLLOW THEM COULD CAUSE AN APPLIANCE MALFUNCTION RESULTING IN SERIOUS INJURY

ALL ELECTRIC APPLIANCES HAVE HOT AND ARCING OR SPARKING PARTS INSIDE. DO NOT USE

IT IN AREAS WHERE GASOLINE, PAINT OR FLAMMABLE LIQUIDS ARE PRESENT.

THIS ELECTRIC APPLIANCE IS TESTED AND LISTED FOR USE ONLY WITH THE OPTIONAL ACCESSORIES LISTED IN THESE INSTRUCTIONS. USE OF OPTIONAL ACCESSORIES NOT

SPECIFICALLY TESTED FOR THIS ELECTRIC APPLIANCE COULD VOID THE WARRANTY AND/OR

DO NOT OPEN. RISK OF ELECTRIC SHOCK. NO USER-SERVICEABLE PARTS INSIDE.

DO NOT USE DAMAGED ELECTRICAL CORDS.

SERVICING SHOULD BE DONE ONLY WHILE THE APPLIANCE IS DISCONNECTED FROM THE

TO PREVENT ELECTRIC SHOCK MATCH THE WIDE BLADE OF PLUG TO WIDE SLOT OF

RECEPTACLE AND FULLY INSERT.

A. Prior to plugging your appliance into an electrical outlet, verify that the house circuit breakers for the

outlet are on.

B. The appliance may emit a slight, harmless odour when ﬁ rst used. This odour is normal and it is caused

by the initial heating of internal appliance elements and will not occur again.

C. If your appliance does not emit heat, consult the operation section of this manual for further

information.

D. Use with a CSA or UL certiﬁ ed surge protector.

WARNING

AND/OR PROPERTY DAMAGE.

RESULT IN A SAFETY HAZARD.

POWER SUPPLY CIRCUIT.

This electric appliance meets the construction and safety standards of H.U.D. for application in manufactured homes when installed according to these instructions.

4.8A

W415-1299 / B / 06.16.14

A 22.2 NO. 46 AN

OYER À ÉLECTRIQUE. YER À ÉLECTRIQUE.

APPROPRIE POPPROPRIE PO

C120 VAC

60Hz 1500

1500W

IN NORTH AMERCIARTH AMERCIA

MODEL

1.4 RATING PLATE INFORMATION

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARD: CSA 22.2 NO. 46 AND UL 2021 /

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES:CSA 22.2 NO. 46 UL 2021

ELECTRIC FIREPLACE. SUITABLE FOR BEDROOM AND BED-SITTING ROOM INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION.

MASTER CONTRACT: 161746

FREQUENCY: 60Hz FRÉQUENCE: 60Hz POWER: 1500W PUISSANCE: 1500W

MODEL

BEF33H

VOLTAGE: 120 VAC TENSION: 120VCA

MODEL

120 VA

60Hz

FOYER À ÉLECTRIQUE. HOMOLOGUE POUR INSTALLATION DANS UNE CHAMBRE A COUCHER, UNE SALLE DE BAIN ET UN STUDIO. APPROPRIE POUR INSTALLATION DANS UNE MAISON MOBILE.

CONTRAT-CADRE: 161746

CBEF33H

DATE CODE: XXXXX CODE DE DATE: DESIGNED IN NORTH AMERCIA BY WOLF STEEL LTD.

WOLF STEEL LTD.

24 NAPOLEON ROAD,

MADE IN CHINA

BARRIE, ON, L4M 0G8 CANADA

SERIAL NUMBER/NO. DE SERIE:

DESIGN AMERIQUE DE NORD PAR WOLF STEEL LTD.

FABRIQUE EN CHINE

BEF33

W385-1941 / E

INSTALLER: It is your responsibility to check off the appropriate box on the rating plate according to the model of the appliance.

For rating plate location, see “LABEL LOCATION” section. This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.

NOTE: The rating plate must remain with the appliance at all times. It must not be removed.

1.5 LABEL LOCATION

SUPPORT LABEL

(W385-1957)

"DO NOT COVER" LABEL

(W385-1946)

RATING PLATE BEF33H (W385-1941) BEF40H (W385-1942)

INSIDE OF

REAR PANEL

DOOR LATCH LABEL

(W385-1954)

(ON DOOR GLASS)

WIRE DIAGRAM LABEL

(W385-1947)

PCB

SERIAL NUMBER

(W385-1949)

SUPPORT LABEL

(W385-1957)

WARNING LABEL

(W385-1944)

CAUTION LABEL

(W385-1945)

WARNING LABEL

(W385-1943)

NOTE: The serial number label is located on the top of the door frame.

HARD WIRING LABEL

(W385-1950)

W415-1299 / B / 06.16.14

JUNCTION BOX

2.0 LOCATING APPLIANCE

WARNING

DUE TO HIGH TEMPERATURES, THIS ELECTRIC APPLIANCE SHOULD BE LOCATED OUT OF

TRAFFIC. KEEP COMBUSTIBLE MATERIALS SUCH AS FURNITURE, PILLOWS, BEDDING, PAPERS,

CLOTHES AND CURTAINS AT LEAST 36" FROM THE FRONT OF THE APPLIANCE.

NEVER LOCATE THIS ELECTRIC APPLIANCE WHERE IT MAY FALL INTO A BATHTUB OR OTHER

WATER CONTAINER.

WEAR SAFETY GLOVES AND SAFETY GLASSES FOR PROTECTION DURING INSTALLATION AND

MAINTENANCE.

TO PREVENT CONTACT WITH SAGGING OR LOOSE INSULATION, THE ELECTRIC APPLIANCE

MUST NOT BE INSTALLED AGAINST VAPOR BARRIER OR EXPOSED INSULATION. LOCALIZED

OVERHEATING COULD OCCUR AND A FIRE COULD RESULT.

DO NOT EXPOSE THE ELECTRIC APPLIANCE TO THE ELEMENTS (SUCH AS RAIN, ETC.)

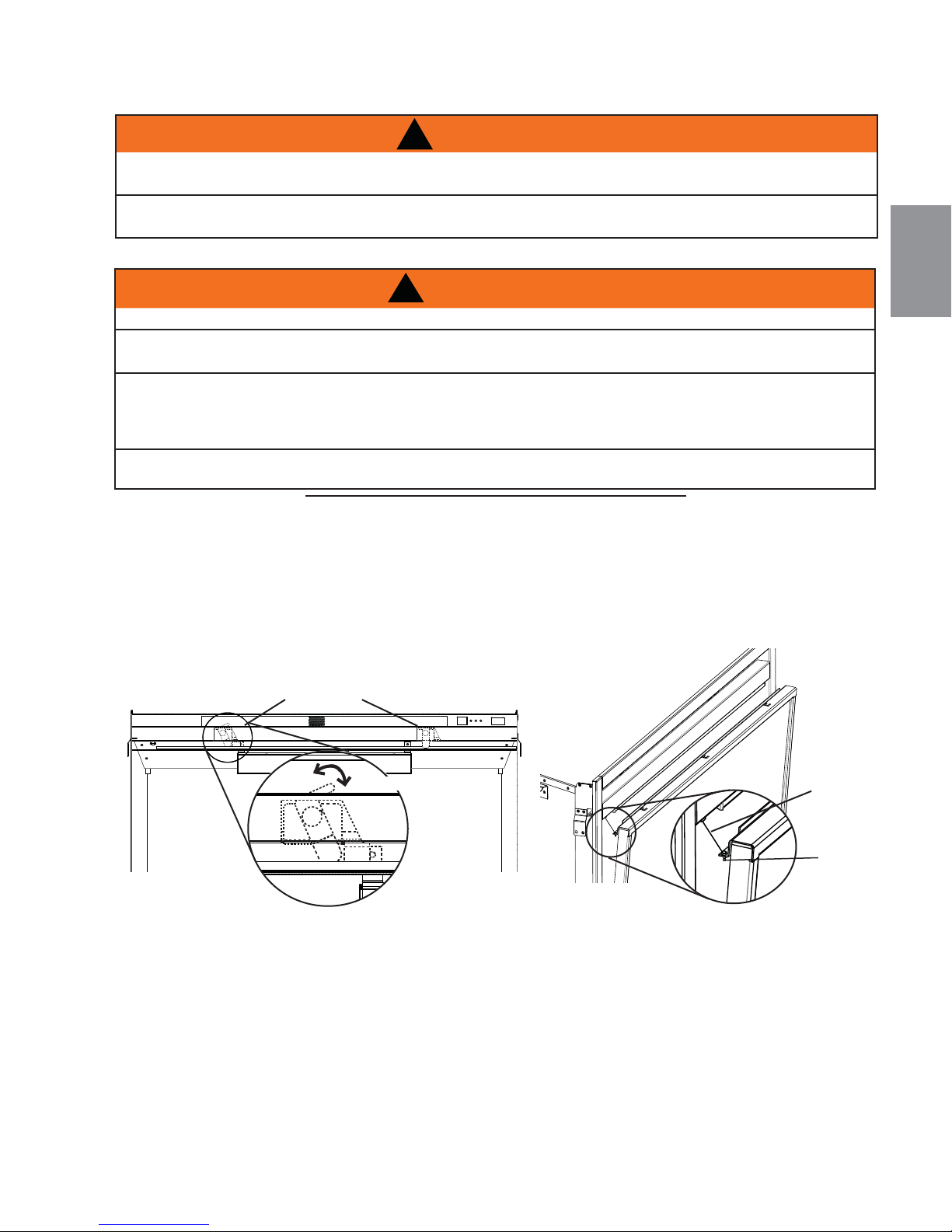

2.1 UNPACKING AND TESTING APPLIANCE

Carefully remove the appliance from the box and remove the support brackets. Prior to installing the appliance, remove all packaging material and test to make sure the appliance operates properly by plugging the power supply cord into a conveniently located 120V,15 Amp minimum grounded outlet.

2.2 GROUNDING APPLIANCE

This appliance is for use on 120 Volts. The cord has a plug as shown in (A). An adapter as shown in (C) is available for connecting three-blade grounding type plugs to two-slot receptacles. The green grounding lug extending from the adapter must be connected to a permanent ground such as a properly grounded outlet box. The adapter should not be used if a three-slot grounded receptacle is available.

To disconnect appliance, turn controls to off, then remove plug from outlet.

GROUNDING METHODS

METAL SCREW

(A)

NOT ALLOWED IN CANADA

COVER OF

GROUNDED

OUTLET BOX

GROUNDING PIN

(C)

GROUNDING

(B)

ADAPTER

MEANS

96.1

W415-1299 / B / 06.16.14

3.0 INSTALLATION

RISK OF FIRE! THE POWER CORD MUST NOT BE PINCHED AGAINST A SHARP EDGE. SECURE CORD TO AVOID

TRIPPING OR SNAGGING TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK OR PERSONAL INJURY. DO NOT RUN

CORD UNDER CARPETING. DO NOT COVER CORD WITH THROW RUGS, RUNNERS OR THE LIKE. ARRANGE CORD

RISK OF FIRE! TO PREVENT A POSSIBLE FIRE, DO NOT BLOCK AIR INTAKE OR EXHAUST IN ANY MANNER. DO NOT

RISK OF FIRE! DO NOT BLOW OR PLACE INSULATION AGAINST THE APPLIANCE.

THIS ELECTRIC APPLIANCE IS TESTED AND LISTED FOR USE ONLY WITH THE APPROVED OPTIONAL ACCESSORIES.

USE OF OPTIONAL ACCESSORIES NOT SPECIFICALLY TESTED FOR THIS ELECTRIC APPLIANCE COULD VOID THE

IF THE INFORMATION IN THESE INSTRUCTIONS IS NOT FOLLOWED EXACTLY, A FIRE OR EXPLOSION MAY RESULT

CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR DEATH. DO NOT STORE OR USE GASOLINE OR OTHER

THIS APPLIANCE IS HEAVY. IT IS HIGHLY RECOMMENDED THAT TWO PEOPLE INSTALL THIS APPLIANCE.

HEATER VENTS ON THE ELECTRIC APPLIANCE CANNOT, IN ANY WAY, BE COVERED AS IT MAY CREATE A FIRE

Select a suitable location that is not susceptible to moisture and is away from drapes, furniture and high trafﬁ c areas.

NOTE: Follow all National and local electrical codes.

WARNING

AWAY FROM TRAFFIC AREAS AND WHERE IT WILL NOT BE TRIPPED OVER.

USE ON SOFT SURFACES WHERE OPENINGS MAY BECOME BLOCKED.

WARRANTY AND/OR RESULT IN A SAFETY HAZARD.

FLAMMABLE VAPORS IN THE VICINITY OF THIS OR ANY OTHER APPLIANCE.

HAZARD.

68.5

3.1 MINIMUM CLEARANCE TO COMBUSTIBLES

Measurements are taken from the glass front. Bottom 0" Top 1" (25mm) to 2" (51mm) mantel Sides 0" Top 4" (102mm) to ceiling Back 0"

NOTE: The power switch is located on the upper right hand side of the appliance. Always ensure that access to this switch remains accessible.

3.2 MINIMUM MANTEL CLEARANCES

WARNING

WHEN USING PAINT OR LACQUER TO FINISH THE MANTEL, THE PAINT OR LACQUER MUST BE

HEAT RESISTANT TO PREVENT DISCOLOURATION.

102mm

76mm

8"8"

51mm

MANTEL

203mm

152mm

102mm

51mm

25mm

W415-1299 / B / 06.16.14

TOP OF APPLIANCE

3.3 FRAMING

Prepare rough in framing following the recommended dimensions in Figure 1. For the corner rough in framing, follow the recommended dimension in Figure 2.

Select a location that is not prone to moisture and is located at least 36" (914mm) away from combustible materials such as curtain drapes, furniture, bedding, paper etc.

Fig. 1

Fig. 2

BEF33H BEF40H

A 10"

(254mm)

B 33 1/2"

(851mm)

C 28 1/4"

(718mm)

J 48"

(1219mm)

K 34"

(864mm)

L 34"

(864mm)

14 1/2"

(368mm)

39 1/2"

(1003mm)

31 1/4"

(794mm)

62"

(1575mm)

44"

(1118mm)

44"

(1118mm)

Fig. 3

A. Once the rough opening has been prepared, and the power has been routed to the right side of the

recess, the appliance may be installed.

B. The electrical connection must be made prior to sliding the appliance into place. (See "HARD

WIRING INSTALLATION" section). Slide the appliance into the wall.

C. To secure the appliance to the wall, remove the glass door (See "GLASS DOOR REMOVAL AND

INSTALLATION" section) and log / grate / ember bed (See "LOG, GRATE AND EMBER BED ASSEMBLY REMOVAL" section).

D. Level the appliance and use the 4 screws provided to secure the appliance to the wall studs, refer to

Figure 3..

E. Install the brick panels (See "BRICK PANEL INSTALLATION AND REMOVAL" section), log /grate

and ember bed assembly and the glass door to the appliance.

NOTE: In order to avoid the possibility of exposed insulation or vapour barrier coming in contact with the appliance body, it is recommended that the walls of the appliance enclosure be "ﬁ nished" (ie. drywall/sheetrock), as you would ﬁ nish any other outside wall of a home. This will ensure that clearance to combustibles is maintained within the cavity.

W415-1299 / B / 06.16.14

RED

GREEN

BLACK

WHITE

3.3.1 HARD WIRING INSTALLATION

TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE

PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.

HARD WIRING CONNECTION

If it is necessary to hard wire this appliance, a qualiﬁ ed electrician must remove the cord connection, and wire the appliance directly to the household wiring. The wire and power supply breaker must rated for 120V minimum 15 Amps.

This appliance must be electrically connected and grounded in accordance with local codes, if hard wired. In the absence of local codes, use the current CSA C22.1 CANADIAN ELECTRICAL CODE in Canada or the current ANSI/NFPA 70 NATIONAL ELECTRICAL CODE in the United States.

NOTE: There are 5 wires from the ﬁ replace junction; white (neutral), black (power L1) and green (ground) that connect to 120V power supply (breaker panel) and red 1 / red 2 for connections to the optional wall thermostat, see below.

WARNING

White, Green and

Black wires:

Connect to 120V

power supply.

WHITE

BLACK

GREEN

RED

Red Wires: For Connecting to

an optional wall thermostat.

See"CONNECTING TO A WALL

THERMOSTAT" section.

W415-1299 / B / 06.16.14

A. Remove the securing screw from the electrical cover plate, located on the right hand side of the

ﬁ replace.

B. Add an electrical box connector and feed the supply wires through the 7/8" (22mm) knock out. C. Separate the black, white and green wires that have the marrets on them. D. Remove the marrets and secure the black wire (power L1) to the black (power L1) lead of the

power supply. Connect the white wire from the unit to the white (neutral) wire from the power supply. Connect the green wire to the ground wire.

E. Resecure the cover plate.

BLACK

WHITE

GREEN

(L1)

(N)

(G)

MARRET

BLACK

WHITE

GREEN

1 1

NOTE: Leave enough wire so that the appliance can be removed from the enclosure without disconnecting the power supply.

3.3.2 CONNECTING A WALL THERMOSTAT

NOTE: Thermostat (not supplied) must be rated for 120 vac minimum 15 amps. This function only operates the heater.

A. Remove the electrical box cover plate from the right

side of the ﬁ replace.

B. Feed the thermostat wires through the 7/8" (22mm)

knock out.

C. Pull out the two red wires from the electrical box and

remove the marret.

D. Connect two wires to the newly exposed wires

and run to the thermostat location. Connect to the thermostat.

E. Replace and rescure the cover plate.

RED

GREEN

MARRET

RED RED

GREEN

THERMOSTAT

W415-1299 / B / 06.16.14

3.3.3 WALL SWITCH WIRING

NOTE: Use a single pole on/off switch (not supplied) rated for minimum 15 Amps.

A. Remove the electrical box cover plate. B. Feed the supply wires through the 7/8" (22mm) knock out. C. Connect one black wire to the black wire coming from the ﬁ replace electrical box, connect the

other end to the wall switch.

D. Run a wire from the wall switch to the power supply. E. Connect the white wire (neutral) from the power supply to the white (neutral) wire coming from

the electrical box on the ﬁ replace.

GROUND

W415-1299 / B / 06.16.14

BLACK

WHITE

(L1)

(N)

MARRET

BLACK

WHITE

WALL

SWITCH

(L1)

(N)

POWER SUPPLY

4.0 OPERATING INSTRUCTIONS

Once the appliance has been plugged into a grounded electrical outlet or hard wired to a 120V power supply, it is ready to operate.

NOTE: Ensure the house circuit breakers for the power supply are turned on. In the event of a power failure, when the main power switch of the appliance is in the "I" ON position and the hand held remote control is in the ON position, the ﬂ ame generation lights will come back on at the high setting, when the power supply returns.

4.1 MAIN POWER SWITCH AND CONTROL PANEL

The Main Power Switch and Control Panel are located on the top front of the appliance as illustrated.

POWER SWITCH

HEATER

FLAME

INDICATOR

A. Turn main power switch ON, the ﬂ ame will be at the brightest setting and the heater

will be OFF. To turn on the heater, push the heater button.

B. To adjust the ﬂ ame brightness, press the ﬂ ame button . There are three brightness

levels to cycle through and then an off setting (F1, F2, F3 and then F0). Every time the ﬂ ame is initiated it will start at the brightest level.

C. The default setting temperature display is Fahrenheit. To change to the desired

temperature format, press and hold the ﬂ ame button for 5 seconds, this will change the display from Fahrenheit to Celsius, or vice versa.

W415-1299 / B / 06.16.14

4.2 OPERATING BY REMOTE CONTROL

TO AVOID DANGER OF SUFFOCATION KEEP THE PACKAGING BAG AWAY FROM BABIES AND

CHILDREN. DO NOT USE IN CRIBS, BED, CARRIAGES OR PLAY PENS. THIS BAG IS NOT A TOY.

KNOT BEFORE THROWING AWAY.

NOTE: When operating the remote control, it must be directed towards the front center of the appliance.

A. Make certain the appliance’s main power switch is at the ON

position on the control board. The appliance will default to the brightest ﬂ ame setting when main power is initially switched to ON position.

B. The power button can be used to power up or down the appliance

(the main power switch on the appliance must be in the ON position for the remote to operate). Pressing this button activates the power to the appliance. Pressing this button again will turn off the appliance. The ember and log will fade out after 4 seconds.

C. To adjust the ﬂ ame brightness, press the ﬂ ame button . There

are three brightness levels to cycle through and then an off setting (F1, F2, F3 and then F0).F3 is the brightest level.

WARNING

D. To begin the thermostat function press the thermostat button ,

there are 6 temperature settings (61°F, 64°F, 70°F, 75°F, 81°F and off). Press the thermostat button to cycle through the settings. Once you have selected the desired temperature the heater will automatically function until that temperature is reached. The default setting will display Fahrenheit. When the room temperature is a degree lower than the temperature setting, the heater will turn on.

E. To activate the heater, press the heater button . The blower and

heater will turn on. Press the heater button again to turn off the

heater, the blower will remain on for 8 seconds.

F. To activate the timer, press the timer button , the icon will

illuminate and the time will appear on the LED display. To choose the desired time, continue to press the timer button, there are 6 settings (1hour, 2h, 3h, 4h, 5h and off), each setting represents hours of operation. The ﬁ replace will turn off at the setting time.

G. To activate the decoration light, press the light button .There are three settings to cycle through

and then an off setting (d1, d2, d3 and then d0). d1 white colour, d2 colour cycles from white to orange to blue to orange & blue to blue & orange to white & blue. It will take 8.5 seconds to switch from one colour to the next when in d2 setting, d3 will lock to a desired colour.

H. To turn off the appliance, press the power button once on the remote, or switch the main power to off/

on the control panel on the unit.

NOTE: This hand held remote control must remain within 6 meters or 19 feet of the appliance to be effective.

W415-1299 / B / 06.16.14

5.0 FINISHING

WARNING

POWER SUPPLY SERVICE MUST BE COMPLETED PRIOR TO FINISHING TO AVOID

RECONSTRUCTION.

HEAT VENTS AND AIR OPENINGS CANNOT BE COVERED IN ANY CIRCUMSTANCES.

5.1 GLASS DOOR REMOVAL AND INSTALLATION

WARNING

THE DOOR LATCHES ARE PART OF A SAFETY SYSTEM AND MUST BE PROPERLY ENGAGED. DO

NOT OPERATE THE APPLIANCE WITH LATCHES DISENGAGED.

FACING AND/OR FINISHING MATERIALS MUST NOT INTERFERE WITH AIR FLOW THROUGH AIR

OPENINGS, LOUVRES OPENINGS, OPERATION OF LOUVRES OR DOORS OR ACCESS FOR

SERVICE. OBSERVE ALL CLEARANCES WHEN APPLYING COMBUSTIBLE MATERIALS.

BEFORE DOOR IS REMOVED TURN THE APPLIANCE OFF AND WAIT UNTIL APPLIANCE IS COOL TO

THE TOUCH. DOORS ARE HEAVY AND FRAGILE SO HANDLE WITH CARE.

75.1

A. To remove the glass door, swing the top two latches to release the door. The door will hang slightly

on the the safety catch wire. NOTE: Pushing in on the door, will make the latch swing easier.

B. Place one hand on the glass door while removing the screw from the catch wire. Allow the door to

pivot slightly, hold the sides with both hands while lifting the door out of the unit.

C. To install the glass door, simply place the door on the holding pins on the bottom frame of the unit.

Install the screw into the safety catch wire, slightly push the glass door into the frame and latch it secure with the two top latches.

LATCH

OPEN

* ILLUSTRATED WITH LATCHES VISIBLE

LOCK

SAFETY

CATCH WIRE

SCREW

W415-1299 / B / 06.16.14

5.2 BRICK PANEL INSTALLATION AND REMOVAL

A. Slide the panels into place and secure it using the 2 screws.

B. Ensure the brick panels are positioned appropiately in the unit and are not angled or sticking out

from the unit.

C. To remove the panels, remove the 2 screws.

2 SCREW LOCATIONS

W415-1299 / B / 06.16.14

6.0 MAINTENANCE

ALWAYS DISCONNECT THE POWER AND ALLOW THE ELECTRIC APPLIANCE TO COOL BEFORE

PERFORMING ANY CLEANING, MAINTENANCE OR RELOCATION OF THIS ELECTRIC APPLIANCE.

TURN CONTROLS TO OFF AND REMOVE PLUG FROM OUTLET OR TURN OFF THE HOUSE

CIRCUIT BREAKER TO ELECTRIC APPLIANCE RECEPTACLE.

DO NOT INSTALL REPLACEMENT LED LIGHTS THAT EXCEED SPECIFIED MAXIMUM WATTS.

WARNING

PREPARATION FOR MAINTENANCE

IMPORTANT SAFETY INFORMATION

CONSUMER: Read this ﬁ rst before attempting to service this appliance. For your

safety, always comply with all warnings and safety instructions to prevent personal

injury or property damage.

NOTE: Only a qualiﬁ ed service technician or service agency should service this electric appliance.

6.1 LOG, GRATE AND EMBER BED ASSEMBLY REMOVAL

A. Remove the card board holding the logs, grate and ember bed assembly to the unit. B. Pinch the back of the assembly and lift it up from the unit.

GRATE

EMBER

BED

* ILLUSTRATED WITH LOGS NOT SHOWN

W415-1299 / B / 06.16.14

6.2 LOG AND LOG LED REPLACEMENT

If the log's LED lights become damaged replace with the proper LED light.

6.3 FLAME GLASS REMOVAL

A. Place a hand on the glass to hold it in place while removing the 10 screws on the bottom of the

glass. The glass will fall down to 2 holding tabs.

B. Tilt the glass forward on the bottom with both hands, lift the glass up and out of the unit. C. Place the glass on a soft, non-abrasive surface.

6.4 FLAME BOARD REMOVAL

A. Remove the 5 screws on the bottom and 4 screws

on top of the ﬂ ame board.

B. Lift the ﬂ ame board out of the unit.

W415-1299 / B / 06.16.14

6.5 MOTOR REPLACEMENT

A. To access the 2 screws holding the motor, remove

the reﬂ ector. Pull the reﬂ ector out from the adaptor to release the reﬂ ector and pull the adaptor from the motor.

B. Unplug the quick connect motor wire from the wire

harness.

C. Remove the 2 screws holding the motor and take

the motor out of the unit.

6.6 CONTROL BOARD REPLACEMENT

A. To prevent stripping of the plastic plugs on the back of the control board, hold the plugs with pliers

while removing each of the 4 screws.

B. Unplug all the wires connected on the control board.

REFLECTOR

ADAPTOR

MOTOR

W415-1299 / B / 06.16.14

6.7 LED / REMOTE RECEIVER / THERMOSTAT REPLACEMENT

A. To replace LED lights in the ember bed, ﬂ ame and/or decorative lights, disconnect the quick

connect plug from the control board and replace with new one.

B. To replace the remote receiver and thermostat wires, disconnect the quick connect plug from

the control board and replace with new one.

DECORATIVE LED

REMOTE RECEIVER

THERMOSTAT

CONTROL PANEL

6.8 FUSE REPLACEMENT

A. Remove the plastic cover from the fuse.

Pull the fuse (2A/250V) out from the control board.

FUSE COVER

FLAME LED EMBER BED / LOG LED

W415-1299 / B / 06.16.14

6.9 CONTROL PANEL REPLACEMENT

PREPARATION FOR MAINTENANCE

ALWAYS DISCONNECT THE POWER AND ALLOW THE ELECTRIC APPLIANCE TO COOL BEFORE

PERFORMING ANY CLEANING, MAINTENANCE OR RELOCATION OF THIS ELECTRIC APPLIANCE.

TURN CONTROLS TO OFF AND REMOVE PLUG FROM OUTLET OR TURN OFF THE HOUSE

CIRCUIT BREAKER TO ELECTRIC APPLIANCE RECEPTACLE.

DO NOT INSTALL REPLACEMENT LED LIGHTS THAT EXCEED SPECIFIED MAXIMUM WATTS.

A. Disconnect the control panel remote receiver and decorative LED, quick connect plug from the

control board.

B. Place one hand on the top rear panel and remove the 4 screws. Repeat the same process to

remove the 5 screws for the top front panel.

C. Unscrew the 3 middle screws holding the control panel bracket on the front edge of the unit,

remove the control panel bracket from the unit, refer to Figure 2.

D. Remove the 2 screws holding the control panel to the bracket. E. Replace the new control panel, plug control panel, remote receiver and decorative LED to the

control board.

WARNING

FIG. 1

PANELS

CONTROL PANEL

DECORATIVE LED

LIGHT

CONTROL PANEL

LED CONNECTOR

FIG. 2

PCB

W415-1299 / B / 06.16.14

6.10 HEATER AND BLOWER REPLACEMENT

A. Remove the top front and top rear panels, as illustrated in step 'B' section 6.9. B. Unplug the wires connected to the heater and blower. NOTE: Use pliers to pinch the connector

free from the heater tabs for easier removal.

C. Remove the 4 screws that secure the heater and blower assembly to the unit, refer to Figure 1.

Take the blower and heater assembly out of the unit.

D. Remove the 6 screws on the back of the blower to remove the cover, refer to Figure 1. E. Remove the single screw from the back of the heater and unplug the wire using pliers, refer to

Figure 2.

F. Remove the 3 screws located on the sides of the heater to remove the cover, refer to Figure 2.

FIG. 1

6.11 REMOTE BATTERY INSTALLATION

1. Turn over the remote with rear side facing up. Slide the battery cover off the remote.

2. Place type CR 2032 battery into the remote and reinstall the battery cover by sliding it into position, as shown. NOTE: For ease of installation, hold

the battery while sliding the cover onto the remote

3. Battery cover is secure onto the remote control when a "CLICKING" noise is heard.

FIG. 2

REMOTE

(REAR SIDE)

BATTERY (CR 2032)

W415-1299 / B / 06.16.14

BATTERY COVER

7.0 WIRING DIAGRAM

TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A QUALIFIED SERVICE

PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.

WARNING

MAIN ON/OFF

DECORATIVE LED

CONTROL BOARD

REMOTE RECEIVER

TEMPERATURE SENSOR

MAIN PCB

T-FUSE

MOTOR

FAN

AC (N)

WIRE NUT

PLUG

MOTOR

LOG LED LOG LED

THERMAL

CUT OFF

HEATER

BLOWER

FLAME LED

EMBER BED LED

W415-1299 / B / 06.16.14

8.0 REPLACEMENT PARTS

Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally all parts can be ordered through your Authorized dealer / distributor.

FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM.

When ordering replacement parts always give the following information:

• Model & Serial Number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

* IDENTIFIES ITEMS WHICH ARE NOT ILLUSTRATED. FOR FURTHER INFORMATION, CONT ACT YOUR AUTHORIZED DEALER.

For after sales service, please call 1-866-820-8686

WARNING

FAILURE TO POSITION THE PARTS

IN ACCORDANCE WITH THIS

MANUAL OR FAILURE TO USE ONLY

PARTS SPECIFICALLY APPROVED

WITH THIS APPLIANCE MAY

RESULT IN PROPERTY DAMAGE OR

PERSONAL INJURY.

41.1

W415-1299 / B / 06.16.14

NOTE: Care must be taken when removing and disposing of any broken glass or damaged

components. Be sure to vacuum up any broken glass from inside the appliance before operation.

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

REF. # BEF33H DESCRIPTION

1 2 3 4 5 6 7* 8 9 10 11

12 13* 14 15

18*

19*

22*

23*

26*

G405-0007-SER W405-0014-SER W405-0015-SER W660-0009-SER G660-0003-SER

W285-0002-SER W190-0068-SER W300-0180-SER W300-0181-SER W435-0059-SER W062-0052-SER W660-0157-SER W245-0041-SER W010-3145-SER G190-0001-SER

G190-0002-SER G135-0006-SER G135-0007-SER

W185-0032-SER G135-0005-SER

W405-0013-SER W750-0310-SER W475-0952-SER

W475-0953-SER W010-3317-SER

BEF40H

G405-0009-SER W405-0014-SER W405-0015-SER W660-0009-SER G660-0003-SER W190-0065-SER W285-0002-SER W190-0068-SER G300-0007SER G300-0006-SER W435-0059-SER W062-0052-SER W660-0157-SER W245-0041-SER G010-0058-SER G190-0001-SER

G190-0002-SER G135-0008-SER G135-0009-SER

G185-0001-SER G135-0010-SER

W405-0013-SER G750-0029-SER G475-0008-SER

G475-0009-SER W010-3318-SER

DECORATIVE LED LIGHT WITH SPACER

EMBER LED LIGHT WITH SPACER

LOG LED LIGHT

SWITCH ON/OFF REMOTE CONTRO MAIN PCB BOARD WITH SPACERW190-0065-SER

FUSE 2A/250V (Ø5X20mm)

CONTROL PANE

DOOR GLASS WITH RUBBER

FLAME GLASS WITH RUBBER

SYNCHRONOUS MOTOR

BLOWER

THERMAL CUT-OFF SWITCH WITH #10, #11, #12 & #19 WIRE

HEATING ELEMENTS

REFLECTOR WITH BUSHING (W105-0020) & ADAPTOR (W005-0019)

TEMPERATURE SENSOR REMOTE CONTROL RECEIVER BOARD WITH SPACER

LOG, LEFT

LOG, RIGHT

GRATE

EMBER BED FLAME LED LIGHT

WIRE ASSEMBL

PANEL, BRICK (LEFT) PANEL, BRICK (RIGHT) LOG / GRATE / EMBER BED ASSEMBL

W415-1299 / B / 06.16.14

9.0 TROUBLESHOOTING

WARNING

TURN OFF THE APPLIANCE COMPLETELY AND LET COOL BEFORE SERVICING. ONLY A

QUALIFIED SERVICE PERSON SHOULD SERVICE AND REPAIR THIS ELECTRIC APPLIANCE.

SYMPTOM PROBLEM TEST SOLUTION

Dim or no ﬂ ame Flame LED’s are burnt out

Main PCB Board burnt out

Ember bed is not glowing or dimming

No warm air coming out of appliance

Appliance turns off and will not turn on

Ember LED’s are burnt out

Main PCB Board burnt out

Heater has overheated Room temperature is higher

than the appliance setting (if it is set to room temperature)

Heater is burnt out

Appliance has overheated and safety device has caused the thermal switch to disconnect

House circuit breaker has tripped

Appliance’s fuse has blown

Inspect the LED (W405-0013) and replace them if necessary Inspect the Main PCB Board (W190-0065) and replace them if

necessary Inspect the ember bed LED’s (W405-0014) and replace them if

necessary Inspect the Main PCB Board (W190-0065) and replace them if

necessary Allow appliance to cool for 15 minutes Reset temperature setting

Inspect the blower and heater (W245-0041) and replace it if necessary

Turn off the Main Switch, allow appliance to cool for 15 minutes, then turn it on

Reset house circuit breaker

Replace the fuse

Appliance will not come on when switch is ﬂ ipped to ON

Remote control does not work

Heater shuts off automatically

“E1” error appears on display board

“E2” error appears on display board

Appliance is not plugged into an electrical outlet

Appliance has overheated and safety device has caused the thermal switch to disconnect

Circuit board is burnt out

Low batteries Replace batteries in remote control

Room is too warm The heater has a built-in thermostat so it will shut off

Thermostat circuit is open Replace thermostat (G190-0001)

Thermostat malfunction Replace thermostat (G190-0001)

Check plug and plug it in

Turn off the Main Switch, allow appliance to cool for 15 minutes, then turn it on

Inspect the circuit board (W190-0050) and replace it if necessary

automatically once the pre-set temperature is reached. It will also turn on automatically if the room temperature drops below the pre-set temperature

DRAFT

42.34

W415-1299 / B / 06.16.14

10.0 WARRANTY

NAPOLEON® electric appliances are manufactured under the strict Standard of the world recognized

ISO 9001 : 2008 Quality Assurance Certiﬁ cate.

NAPOLEON® products are designed with superior components and materials, assembled by trained craftsmen who take

great pride in their work. Once assembled the complete appliance is thoroughly inspected by a qualiﬁ ed technician before

packing to ensure that you , the customer, receive the quality product that you expect from NAPOLEON®.

NAPOLEON® ELECTRIC APPLIANCE LIMITED WARRANTY

Electrical components and wearable parts such as fan/heater, motors, switches, nylon bearing components and remote controls are covered and NAPOLEON® will provide replacement parts free of charge during the ﬁ rst year of limited warranty. Light bulbs and fuses are NOT covered by the warranty. Any labour related to warranty repair is not covered. * Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

NAPOLEON® warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim. NAPOLEON® reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim. Provided that the purchase was made through an authorized NAPOLEON® dealer your appliance is subject to the following conditions and limitations: Warranty coverage begins on the date of original installation. This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives. Installation must be done in accordance with the installation instructions included with the product and all local and national building and ﬁ re codes. This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect and parts installed from other manufacturers will nullify this warranty. This limited warranty further does not cover any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and chemical cleaners nor chipping on porcelain enamel parts, mechanical breakage of PHAZER™ logs. In the ﬁ rst year only, this warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship provided that the product has been operated in accordance with the operation instructions and under normal conditions. NAPOLEON® will not be responsible for installation, labour or any other expenses related to the reinstallation of a warranted part and such expenses are not covered by this warranty. Notwithstanding any provisions contained in the Limited Warranty, NAPOLEON’s responsibility under this warranty is deﬁ ned as above and it shall not in any event extend to any incidental, consequential or indirect damages. This warranty deﬁ nes the obligations and liability of NAPOLEON® with respect to the NAPOLEON® electric appliance and any other warranties expressed or implied with respect to this product, its components or accessories are excluded. NAPOLEON® neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. Any damages to appliance, brass trim or other component due to water, weather damage, long periods of dampness, condensation, damaging chemicals or cleaners will not be the responsibility of NAPOLEON®. The bill of sale or copy will be required together with a serial number and a model number when making any warranty claims from your authorized dealer. The warranty registration card must be returned within fourteen days to register the warranty. NAPOLEON® reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim. All parts replaced under the Limited Warranty Policy are subject to a single claim. All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation. The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the manufacturer will repair or replace such defect. Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise shipped without authorization will be refused and returned to sender. Shipping costs are not covered under this warranty. Additional service fees may apply if you are seeking warranty service from a dealer.

CONDITIONS AND LIMITATIONS

ALL SPECIFICATIONS AND DESIGNS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE DUE TO ON-GOING PRODUCT IMPROVEMENTS.

NAPOLEON® IS A REGISTERED TRADEMARK OF WOLF STEEL LTD.

2.5B

W415-1299 / B / 06.16.14

Products

Other Napoleon

Fireplace Inserts • Charcoal Grills • Gas Fireplaces • Waterfalls • Wood Stoves Heating & Cooling • Electric Fireplaces • Outdoor Fireplaces • Gourmet Grills

24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 7200 Trans Canada Highway, Montreal, Quebec, Canada H4T 1A3

Fireplaces / Heating & Cooling call: 705-721-1212 • Grills call: 705-726-4278 napoleonproducts.com

INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.

PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.

NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL

INSTRUCTIONS

D’INSTALLATION ET

D’OPÉRATION

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES: CSA C22.2 No-46 / UL 1278

BEF33H & BEF40H

FOYER ÉLECTRIQUE

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Si ces instructions ne sont pas suivies

à la lettre, un incendie ou une explosion

pourraient s’ensuivre causant des

dommages matériels, des blessures

corporelles ou des pertes de vie.

- N’entreposez pas et n’utilisez pas d’essence ou autres liquides et vapeurs inﬂ ammables à prox- imité de cet appareil ou tout autre appareil.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky , USA, 41030

Téléphone 705-721-1212 • Télécopieur 705-722-6031 • www.napoleonfoyers.com • ask@napoleonproducts.com

10,00 $

APPOSEZ L’ÉTIQUETTE DU NUMÉRO DE SÉRIE DU CARTON

N° de série

N° DE MODÈLE

1.16D

W415-1299 / A / 06.16.14

TABLE DES MATIÈRES

1.0 INTRODUCTION 31

1.1 DIMENSIONS 32

1.2 HOMOLOGATIONS 32

1.3 INSTRUCTIONS GÉNÉRALES 33

1.4 PLAQUE D'HOMOLOGATION 34

1.5 EMPLACEMENT L'ÉTIQUETTE 34

2.0 EMPLACEMENT DE L'APPAREIL 35

2.1 DÉBALLAGE ET VÉRIFICATION DE L'APPAREIL 35

2.2 MISE À LA TERRE DE L'APPAREIL 35

3.0 INSTALLATION 36

3.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES 36

3.2 DÉGAGEMENTS MINIMAUX DE LA TABLETTE 36

3.3 FRAMING 37

3.4 BRANCHEMENT PAR CABLE 38

3.4.1 BRANCHEMENT D’UN THERMOSTAT MURAL 39

3.5.3 BRANCHEMENT D'UN INTERRUPTEUR MURAL 40

4.0 INSTRUCTIONS DE FONCTIONNEMENT 41

4.1 INTERRUPTEUR ET PANNEAU DE COMMANDE 41

4.2 UTILISATION DE LA TÉLÉCOMMANDE 42

5.0 FINITIONS 43

5.1 ENLÈVEMENT ET INSTALLATION DE LA PORTE VITRÉE 43

5.2 ENLÈVEMENT ET INSTALLATION DES PANNEAUX DE BRIQUE 44

6.0 ENTRETIEN 45

6.1 RETRAIT DES BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES 45

6.2 REMPLACEMENT DES BÛCHES ET DES LUMIÈRES DEL DES BÛCHES 46

6.3 RETRAIT DE LA VITRE MIROIR 46

6.4 RETRAIT DU PANNEAU DE FLAMMES 46

6.5 REMPLACEMENT DU MOTEUR 47

6.6 REMPLACEMENT DE PANNEAU DE CONTRÔLE 47

6.8 REMPLACEMENT DE THERMOSTAT / TELECOMMANDE / DEL 48

6.7 REMPLACEMENT DE FUSIBLE 48

6.9 REMPLACEMENT DE PANNEAU DE CONTRÔLE 49

6.10 REMPLACEMENT DE CHAUFFERETTE ET SOUFFLERIE 50

6.11 INSTALLATION DE LA PILE DE LA TÉLÉCOMMANDE 50

7.0 SCHÉMA DE CÂBLAGE 51

8.0 RECHANGES 52

9.0 GUIDE DE DÉPANNAGE 54

10.0 GARANTIE 55

12.0 HISTORIQUE D'ENTRETIEN 56

13.0 NOTES 57

NOTE: Les changements autres que de nature éditoriale sont dénotés par une ligne verticale dans la marge.

Les piles doivent être mises au rebut conformément aux lois et à la réglementation locales. Certaines piles peuvent être recyclées et acceptées dans votre centre de recyclage local. Renseignez-vous auprès de votre municipalité au sujet des directives de recyclage.

W415-1299 / A / 06.16.14

1.0 INTRODUCTION

• CET APPAREIL EST CHAUD LORSQU’IL FONCTIONNE ET PEUT CAUSER DE GRAVES BRÛLURES EN CAS DE CONTACT.

• Ne faites pas fonctionner l’appareil avant d’avoir lu et compris les instructions d’utilisation. Ne pas respecter les instructions pourrait causer un incendie ou des blessures corporelles.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer l’entretien. Pour débrancher l’appareil, mettez d’abord les boutons de contrôle à « OFF » puis retirez la ﬁ che de la prise de courant.

• N’installez pas de composants endommagés ou incomplets ni des composants de substitution.

• Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Les jeunes enfants doivent être supervisés attentivement lorsqu’ils sont dans la même pièce que l’appareil. Les jeunes enfants et autres personnes sont sujets aux brûlures accidentelles. Une barrière de protection est recommandée s’il y a dans la maison des individus à risque. Aﬁ n de restreindre l’accès à l’appareil, installez une barrière de protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et loin des surfaces chaudes.

• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à proximité.

• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et loin des meubles et des rideaux.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces chaudes.

• Même lorsque l’appareil est éteint, la porte et l’écran demeureront chauds pendant un bon moment.

• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les enfants des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être ﬁ xés au plancher.

• Les grillages de sécurité ou écrans enlevés pour faire l’entretien devront être remis en place avant d’utiliser l’appareil.

• Il est primordial de garder propres les compartiments de contrôle, la soufﬂ erie et les bouches d’air de l’appareil. L’appareil doit être inspecté avant la première utilisation et au moins une fois l’an par un spécialiste en entretien. Un entretien plus fréquent pourrait être nécessaire en raison des peluches provenant des tapis, literie, etc. L’emplacement de l’appareil doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs inﬂ ammables.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de service qualiﬁ é pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle qui aurait été submergée.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la vitre devra être effectué par un technicien de service certiﬁ é ou qualiﬁ é.

• Ne frappez pas et ne claquez pas la porte vitrée de l’appareil.

• Les matériaux d’emballage doivent être gardés hors de la portée des enfants et mis au rebut de façon sécuritaire. Comme tous les emballages de plastique, ceux-ci ne sont pas des jouets et doivent demeurer hors de la portée des enfants et des bébés.

• L’entretien ne doit être effectué que lorsque l’appareil est débranché du circuit électrique.

• Débranchez toujours l’appareil lorsqu’il n’est pas utilisé.

• N’utilisez pas l’appareil si le cordon d’alimentation ou la ﬁ che sont endommagés, s’il ne fonctionne pas bien, ou s’il a été échappé ou endommagé d’une quelconque façon. Retournez l’appareil à un centre de service autorisé pour une inspection, des ajustements électriques ou mécaniques ou une réparation.

• N’utilisez pas cet appareil à l’extérieur.

• Ne placez jamais l’appareil à un endroit où il risque de tomber dans une baignoire ou tout autre réservoir contenant de l’eau.

• Ne passez pas le cordon d’alimentation sous un tapis. Ne recouvrez pas le cordon avec des carpettes, des tapis de couloir ou autres revêtements similaires. Évitez de placer le cordon dans un endroit passant ou à un endroit où il risque de causer des chutes.

• Branchez seulement dans une prise de courant adéquatement mise à la terre.

• N’insérez pas d’objets dans les ouvertures d’entrée d’air ou de sortie d’air puisque cela risque d’endommager l’appareil ou causer des chocs électriques ou un incendie.

• Pour prévenir les risques d’incendie, ne bloquez pas les entrées d’air et les sorties d’air de quelque manière que ce soit. Ne placez pas cet appareil sur une surface molle telle qu’un tapis où les ouvertures pourraient se bloquer.

• Branchez toujours les appareils directement dans une prise de courant. N’utilisez jamais de rallonge ou de prise électrique relogeable (prise/barre d’alimentation).

• Assurez-vous de respecter les dégagements aux matériaux combustibles lorsque vous installez un manteau ou des tablettes au-dessus de l’appareil. Les téléviseurs et autres composants électroniques soumis à des températures élevées peuvent fondre, se déformer, se décolorer et entraîner des défaillances prématurées de ces appareils.

AVERTISSEMENT

3.7C

W415-1299 / A / 06.16.14

1.1 DIMENSIONS

28 5/8"

[728mm]

23 1/2"

[597mm]

31 1/4" [794mm]

34" [864mm]

BEF33H ILLUSTRÉE

BEF33H ILLUSTRATED

31 7/8"

[810mm]

26 3/4"

[678mm]

9 1/2"

[248mm]

9 3/4"

[249mm]

[712mm]

27 3/4"

[704mm]

31 1/4"

[793mm]

30 7/8"

[784mm]

28"

32 1/2" [826mm]

25 1/4" [641mm]

38 7/8" [987mm]

33" [838mm]

37 5/8" [956mm]

40 1/4" [1022mm

BEF40H ILLUSTRÉE

BEF40H ILLUSTRATED

1.2 HOMOLOGATIONS

Cet appareil a été testé selon les normes CSA pour foyers électriques installés de façon permanente aux États-Unis et au Canada. Si vous avez besoin d'assistance durant l'installation, veuillez contacter votre détaillant local.

NOTE: Cet appareil doit être raccordé électriquement et mis à la terre selon les codes locaux ou, en l’absence de tels codes, avec le National Electrical Code ANSI/NFPA 70-la dernière édition aux États-Unis ou le Code canadien de l'électricité CSA C22.1 au Canada.

13 3/4"

]

[349mm]

14"

[356mm]

Numéro de

modèle

Description 33" Foyers

Tension 120V CA 120V CA

Puissance Max 1500W Max 1500W

Ampères 15 A circuit mis à

Largeur 34" (864mm) 40 1/4" (1022mm) Hauteur 28 1/2" (724mm) 31 3/4" (806mm)

Profondeur 9.5" (241mm) 14" (356mm)

Poids Net 71lbs (32kg) 104 lbs (47kg)

Poids brut 82 lbs (37kg) 119 lbs (54kg)

BEF33H BEF40H

électriques

la terre

40" Foyers électriques

15 A circuit mis à la terre

W415-1299 / A / 06.16.14

1.3 INSTRUCTIONS GÉNÉRALES

VEUILLEZ LIRE LE MANUEL D’INSTRUCTIONS EN ENTIER AVANT DE COMMENCER

L’INSTALLATION. OMETTRE DE SUIVRE CES INSTRUCTIONS POURRAIT CAUSER UN MAUVAIS

FONCTIONNEMENT DE L’APPAREIL ET ENTRAÎNER DES BLESSURES GRAVES ET/OU DES

TOUS LES APPAREILS ÉLECTRIQUES CONTIENNENT DES COMPOSANTS INTERNES QUI

DEVIENNENT CHAUDS ET QUI PRODUISENT DES ÉTINCELLES. N’UTILISEZ PAS CET APPAREIL

DANS DES ENDROITS OÙ DE L’ ESSENCE, DES PEINTURES OU D’AUTRES LIQUIDES

INFLAMMABLES SONT PRÉSENTS.

CET APPAREIL ÉLECTRIQUE A ÉTÉ TESTÉ ET HOMOLOGUÉ POUR USAGE AVEC LES

ACCESSOIRES OPTIONNELS LISTÉS DANS CE MANUEL UNIQUEMENT. L’UTILISATION

D’ACCESSOIRES OPTIONNELS QUI N’ONT PAS ÉTÉ SPÉCIFIQUEMENT TESTÉS POUR CET

APPAREIL ÉLECTRIQUE ANNULERA LA GARANTIE DE L’APPAREIL ET/OU PRÉSENTERA DES

RISQUES POUR LA SÉCURITÉ.

NE PAS OUVRIR. RISQUE DE CHOC ÉLECTRIQUE. AUCUNE PIÈCE RÉPARABLE PAR

L’UTILISATEUR À L’INTÉRIEUR.

N’UTILISEZ PAS DE CORDONS D’ALIMENTATION ENDOMMAGÉS.

L’ENTRETIEN NE DOIT ÊTRE EFFECTUÉ QUE LORSQUE L’APPAREIL EST DÉBRANCHÉ DU

POUR ÉVITER LES CHOCS ÉLECTRIQUES, INTRODUISEZ LA BRANCHE LA PLUS LARGE DE LA

FICHE DANS LA FENTE CORRESPONDANTE DE LA PRISE ET INSÉREZ JUSQU’AU FOND.

AVERTISSEMENT

DOMMAGES MATÉRIELS.

CIRCUIT ÉLECTRIQUE.

A. Avant de brancher votre appareil dans une prise de courant, vériﬁ ez si le disjoncteur de la maison

pour ce circuit est allumé.

B. ll est possible que l’appareil dégage une légère odeur inoffensive lors de la première utilisation.

Cela est une condition normale causée par le chauffage initial des éléments de l’appareil. Elle ne se reproduira plus.

C. Si votre appareil n’émet pas de chaleur, consultez la section « Fonctionnement » de ce manuel pour

de plus amples renseignements.

D. Utilisez avec un limiteur de surtension certiﬁ é CSA ou UL.

Cet appareil électrique répond aux normes de construction et de sécurité du H.U.D. pour des applications dans des maisons préfabriquées lorsque installé selon ces instructions.

4.8A

W415-1299 / A / 06.16.14

APPRAPP

6060

L4M 0G8 CANADAL4M 0G8 CANA

MODELMODE

1.4 PLAQUE D'HOMOLOGATION

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARD: CSA 22.2 NO. 46 AND UL 2021 /

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES:CSA 22.2 NO. 46 UL 2021

ELECTRIC FIREPLACE. SUITABLE FOR BEDROOM AND BED-SITTING ROOM

INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION.

FOYER À ÉLECTRIQUE. HOMOLOGUE POUR INSTALLATION DANS UNE CHAMBRE A COUCHER, UNE SALLE DE BAIN ET UN STUDIO. APPROPRIE POUR INSTALLATION DANS UNE MAISON MOBILE.

MASTER CONTRACT: 161746

BEF33H

VOLTAGE: 120 VAC TENSION: 120VCA

FREQUENCY: 60Hz FRÉQUENCE: 60Hz POWER: 1500W PUISSANCE: 1500W DATE CODE: XXXXX CODE DE DATE: DESIGNED IN NORTH AMERCIA BY WOLF STEEL LTD.

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

MADE IN CHINA

SERIAL NUMBER/NO. DE SERIE:

INSTALLATEUR: Vous êtes responsable de cocher les cases appropriées sur la plaque d’homologation selon le modèle, l’évacuation et le type de gaz de l’appareil.

Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir l’information précise.

NOTE: Le plaque d'homologation doit rester avec l'appareil à tout le temps. Il ne doit pas être enlevé.

1.5 EMPLACEMENT L'ÉTIQUETTE

MODEL

DESIGN AMERIQUE DE NORD PAR WOLF STEEL LTD.

FABRIQUE EN CHINE

CONTRAT-CADRE: 161746

CBEF33H

BEF33

W385-1941 / E

LOQUET DE PORTE L'ÉTIQUETTE

SUPPORT

L'ÉTIQUETTE

(W385-1957)

"NE PAS COUVRIR"

(W385-1946)

PLAQUE

D'HOMOLOGATION BEF33H (W385-1941) BEF40H (W385-1942)

L'ÉTIQUETTE

SCHÉMA L'ÉTIQUETTE

PANNEAU

ARRIÈRE

W415-1299 / A / 06.16.14

(SUR LA VERRE DU PORTE)

(W385-1954)

NUMÉRO DE SÉRIE

(W385-1949)

(W385-1947)

CARTE DE

CIRCUIT

IMPRIMÉ

NOTE: Les numéro série l'étiquette est située sur la dessus du cadre du porte.

SUPPORT

L'ÉTIQUETTE

(W385-1957)

AVERTISSEMENT

L'ÉTIQUETTE

(W385-1944)

AVERTISSEMENT

L'ÉTIQUETTE

(W385-1945)

AVERTISSEMENT

L'ÉTIQUETTE

(W385-1943)

BRANCHEMENT

PAR CÂBLE

BOÎTE DE JONCTION

L'ÉTIQUETTE

(W385-1950)

2.0 EMPLACEMENT DE L'APPAREIL

AVERTISSEMENT

EN RAISON DES TEMPÉRATURES ÉLEVÉES, L'APPAREIL DEVRAIT ÊTRE PLACÉ LOIN DES

ENDROITS PASSANTS. GARDEZ TOUS LES ARTICLES COMBUSTIBLES TELS QUE LES MEUBLES,

LES OREILLERS, LA LITERIE, LE PAPIER, LES VÊTEMENTS ET LES RIDEAUX À UNE DISTANCE

D’AU MOINS 3 PIEDS (0,9 MÈTRE) DE LA FAÇADE DE L'APPAREIL.

NE PLACEZ JAMAIS L'APPAREIL ÉLECTRIQUE À UN ENDROIT OÙ IL RISQUE DE TOMBER DANS

UNE BAIGNOIRE OU TOUT AUTRE RÉSERVOIR CONTENANT DE L'EAU.

PORTEZ DES GANTS DE PROTECTION ET DES LUNETTES DE SÉCURITÉ LORS DE

L'INSTALLATION ET DE L'ENTRETIEN.

AFIN D'ÉVITER TOUT CONTACT AVEC DE L'ISOLANT QUI S'AFFAISSE, L'APPAREIL ÉLECTRIQUE

NE DOIT PAS ÊTRE INSTALLÉ CONTRE UN COUPE-VAPEUR OU DE L'ISOLANT À DÉCOUVERT.

UNE SURCHAUFFE LOCALISÉE PEUT SURVENIR ET UN INCENDIE POURRAIT S'ENSUIVRE.

L’APPAREIL ÉLECTRIQUE NE DOIT PAS ÊTRE EXPOSÉ AUX CONDITIONS EXTÉRIEURES

(PAR EX. LA PLUIE).

2.1 DÉBALLAGE ET VÉRIFICATION DE L'APPAREIL

Retirez soigneusement l'appareil de la boîte et enlevez les support l'avant d'installation. Avant d'installer l'appareil, Retirez tous les emballages et matériels et assurez-vous qu'il fonctionne bien en branchant le cordon d'alimentation dans une prise de courant mise à la terre de 120 V.

2.2 MISE À LA TERRE DE L'APPAREIL

et appareil doit être branché sur un circuit de 120 volts. Son cordon d’alimentation est équipé d’une ﬁ che comme illustré en (A) ci-contre. Un adaptateur, tel qu’illustré en (C), est disponible pour brancher des ﬁ ches à trois branches avec mise à la terre dans des prises à deux fentes. La patte verte de mise à la terre de l’adaptateur doit être branchée dans une prise de courant mise à la terre de façon permanente telle qu’un boîtier de prises de courant mis à la terre. L’adaptateur ne doit pas être utilisé si une prise de courant mise à la terre à trois fentes est disponible.

Pour débrancher l’appareil, mettez les boutons de contrôle à « OFF » puis retirez la ﬁ che de la prise de courant.

MÉTHODES DE MISE À LA TERRE

VIS À MÉTAL

(A)

BROCHE DE MISE À LA TERRE

COUVERCLE

DU BOÎTIER DE

PRISES DE

COURANT

ADAPTATEUR

(C)

PATTE DE MISE

À LA TERRE

(B)

INTERDIT AU CANADA

96.1

W415-1299 / A / 06.16.14

3.0 INSTALLATION

RISQUE D'INCENDIE! LE CORDON D'ALIMENTATION NE DOIT PAS ÊTRE COINCÉ CONTRE UNE ARÊTE

VIVE. FIXEZ LE CORDON POUR ÉVITER LES CHUTES OU LES ACCROCHAGES AFIN DE RÉDUIRE LE

RISQUE D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES. NE PASSEZ PAS

LE CORDON D’ALIMENTATION SOUS UN TAPIS. NE RECOUVREZ PAS LE CORDON AVEC DES CARPETTES, DES TAPIS DE COULOIR OU AUTRES REVÊTEMENTS SIMILAIRES. ÉVITEZ DE PLACER LE

CORDON DANS UN ENDROIT PASSANT OU À UN ENDROIT OÙ IL RISQUE DE CAUSER DES CHUTES.

RISQUE D'INCENDIE! POUR PRÉVENIR LES RISQUES D’INCENDIE, NE BLOQUEZ PAS LES EN-

TRÉES D’AIR ET LES SORTIES D’AIR DE QUELQUE MANIÈRE QUE CE SOIT. NE PLACEZ PAS CET

APPAREIL SUR UNE SURFACE MOLLE OÙ LES OUVERTURES POURRAIENT SE BLOQUER.

RISQUE D'INCENDIE! NE SOUFFLEZ PAS OU NE PLACEZ PAS D'ISOLANT CONTRE L'APPAREIL.

CET APPAREIL ÉLECTRIQUE A ÉTÉ TESTÉ ET HOMOLOGUÉ POUR USAGE AVEC LES ACCESSOIRES

OPTIONNELS LISTÉS DANS CE MANUEL UNIQUEMENT. L'UTILISATION D'ACCESSOIRES OPTION-

NELS QUI N'ONT PAS ÉTÉ SPÉCIFIQUEMENT TESTÉS POUR CET APPAREIL ÉLECTRIQUE ANNUL-

ERA LA GARANTIE DE L’APPAREIL ET/OU PRÉSENTERA DES RISQUES POUR LA SÉCURITÉ.

SI CES INSTRUCTIONS NE SONT PAS SUIVIES À LA LETTRE, UN INCENDIE OU UNE EXPLOSION

POURRAIENT S’ENSUIVRE, CAUSANT DES DOMMAGES MATÉRIELS, DES BLESSURES CORPORE-

LLES OU DES PERTES DE VIE. N’ENTREPOSEZ PAS ET N’UTILISEZ PAS D’ESSENCE OU AUTRES

VAPEURS INFLAMMABLES À PROXIMITÉ DE CET APPAREIL OU TOUT AUTRE APPAREIL.

ÉT ANT DONNÉ LA LOURDEUR DE CET APPAREIL, IL EST RECOMMANDÉ QUE DEUX PERSONNES EN

LES ENTRÉES D'AIR ET LES SORTIES D'AIR NE DOIVENT PAS ÊTRE COUVERTES EN AUCUN CAS

AVERTISSEMENT

FASSENT L'INSTALLATION.

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE.

Choisir un emplacement convenable qui n'est pas susceptible à l'humidité et est loin des tentures, les meubles et les hauts secteurs de circulation. NOTE: Suivre tous les codes électrique national et locaux.

68.5

3.1 DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX COMBUSTIBLES

Les mesures sont prises à partir de la façade vitrée. Dessous 0" Haut 1" (25mm) du 2" (51mm) au tablette Côtés 0" Haut 4" (102mm) au plafond Arrière 0"

NOTE: L'interrupteur est situé à l'abaisser du côté droite de l'appareil. Garantie toujours que l'accès à cette interrupteur est disponible.

3.2 DÉGAGEMENTS MINIMAUX DE LA TABLETTE

AVERTISSEMENT

LORSQUE VOUS UTILISEZ DE LA PEINTURE OU DU VERNIS COMME FINITION POUR VOTRE

TABLETTE, ASSUREZ-VOUS QU’ILS SOIENT RÉSISTANTS À LA CHALEUR AFIN DE PRÉVENIR

LA DÉCOLORATION.

8"8"

8" (203MM) TABLETTE

MANTEL

203mm

152mm

102mm

W415-1299 / A / 06.16.14

76mm

51mm

HAUT DE

TOP OF APPLIANCE

L’OUVERTURE DU FOYER

102mm

51mm

25mm

3.3 FRAMING

Préparez l’ossature selon les dimensions recommandées à la ﬁ gure 1. Pour une ossature en coin, respectez les dimensions recommandées dans la ﬁ gure 2.

Choisissez un endroit non sujet à l’humidité et situé à au moins 36 pouces (914.4mm) des articles combustibles, tels que les rideaux, meubles, literie, papier, etc.

Fig. 1

Fig. 2

BEF33H BEF40H

A 10"

(254mm)

B 33 1/2"

(851mm)

C 28 1/4"

(718mm)

J 48"

(1219mm)

K 34"

(864mm)

L 34"

(864mm)

14 1/2"

(368mm)

39 1/2"

(1003mm)

31 1/4"

(794mm)

62"

(1575mm)

44"

(1118mm)

44"

(1118mm)

Fig. 3

A. L'appareil peut être installé dès que l'ouverture initiale est préparée et que le câblage a été

acheminé du côté droit de l'enceinte.

B. La connexion électrique doit être faite avant de glisser l'appareil à sa place. (se référer la section

"BRANCHEMENT PAR CÂBLE"). Glisser l'appareil à sa place.

C. À ﬁ xez l'appareil au mur, enlever le porte de verre de l'appareil, se référer à la section

"ENLÈVEMENT ET INSTALLATION DE LA PORTE VITRÉE" et bûches, de la grille et du lit de braises (voir la section, " RETRAIT DES BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES").

D. Mettez l'appareil de niveau et à l'aide de quatre vis fournies et ﬁ xez l'appareil au mur goujons, se

référer Figure 3.

E. Installez les panneau de brique (voir la section, " ENLÈVEMENT ET INSTALLATION DES

PANNEAUX DE BRIQUE"), bûches, de la grille et du lit de braises et la porte verre à l'appareil.

NOTE: Aﬁ n d’éviter que de l’isolant ou un coupe-vapeur n’entre en contact avec l’extérieur du caisson, il est conseillé d’installer l'appareil contre des murs ﬁ nis (c.-à-d. panneau de gypse), comme tout autre mur de la maison. Cela assurera que les dégagements aux matériaux combustibles sont maintenus dans l’enceinte.

W415-1299 / A / 06.16.14

ROUGE

VERT

NOIR

BLANC

3.4 BRANCHEMENT PAR CABLE

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT D’EFFECTUER UN

ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT EFFECTUER L’ENTRETIEN OU LA RÉPARATION

BRANCHEMENT PAR CÂBLE:

Si c'est nécessaire de faire un branchement par câble, un électricien qualiﬁ é peut retirer le cordon d’alimentation de l'appareil et brancher ce dernier directement au câblage de la maison. L' alimentation de

disjoncteurs et ﬁ ls doit être classé pour 120V min. 15 amps.

Si vous effectuez un branchement par câble, cet appareil doit être raccordé électriquement et mis à la terre conformément aux codes locaux. En l’absence de tels codes, utilisez la version courante du Code canadien de l'électricité CSA C22.1 au Canada ou du National Electrical Code ANSI/NFPA 70 aux États-Unis.

NOTE: Il y a cinq ﬁ ls pour la connexion du foyer : le blanc (neutre), le noir (alimentation L1) et le vert (mise à la terre) qui se connectent à l’alimentation 120 V (panneau de disjoncteurs), ainsi que le rouge 1 et le rouge 2 pour les connexions au thermostat mural optionnel (voir ci-dessous).

AVERTISSEMENT

DE CET APPAREIL ÉLECTRIQUE.

Blanc, Vert et

Noir ﬁ ls;

Raccorder à la source d’alimentation

électrique de 120 V.

BLANC

NOIR

VERT

ROUGE

Rouge Fils: Pour la connexion à un

thermostat mural optionnel.

Voir la section « CONNEXION À UN

THERMOSTAT MURAL ».

W415-1299 / A / 06.16.14

A. Retirez la vis de ﬁ xation de la plaque de recouvrement, située sur le côté droit du foyer. B. Faites passer les ﬁ ls d’alimentation à travers le trou perforé de 22 mm (7/8 "). C. Séparez l’un de l’autre les ﬁ ls noir, blanc et vert munis de capuchons de connexion. D. Retirez les capuchons de connexion et raccordez le ﬁ l noir (alimentation L1) au ﬁ l noir

(alimentation L1) du circuit d’alimentation. Raccordez le ﬁ l blanc de l’appareil au ﬁ l blanc (neutre) du circuit d’alimentation. Raccordez le ﬁ l vert au ﬁ l de mise à la terre.

E. Replacez la plaque de recouvrement et ﬁ xez-la.

% &

· $

* 0 /

NOIR

BLANC

VERT

(L1)

(N)

(G)

MARRET

NOIR

BLANC

VERT

0 /

REMARQUE Laissez une longueur de ﬁ ls sufﬁ sante pour que l’appareil puisse être retiré de l’enceinte sans le débrancher du circuit d’alimentation.

3.4.1 BRANCHEMENT D’UN THERMOSTAT MURAL

NOTE: Le thermostat (non fourni) doit avoir une tension nominale d’au moins 120 V c.a. et de 15 ampères. Cette fonction n’active que la chaufferette.

A. Retirez la plaque de recouvrement du boîtier

électrique situé du côté droit du foyer.

B. Faites passer les ﬁ ls du thermostat à travers le trou

perforé de 22 mm (7/8 po).

C. Séparez l’un de l’autre les deux ﬁ ls rouges du boîtier

électrique et retirez le capuchon de connexion.

D. Raccordez deux ﬁ ls à ceux tout juste exposés

et acheminez le ﬁ lage jusqu’à l’emplacement du thermostat. Raccordez les ﬁ ls au thermostat.

E. Replacez la plaque de recouvrement et ﬁ xez-la.

% &

· $

* 0 /

ROUGE

MARRET

ROUGE

VERT

ROUGE ROUGE

VERT

THERMOSTAT

W415-1299 / A / 06.16.14

3.5.3 BRANCHEMENT D'UN INTERRUPTEUR MURAL

NOTE: Utilisez un interrupteur marche/arrêt unipolaire (non fourni) de 15 A minimum.

A. Retirez la plaque de recouvrement du boîtier électrique. B. Faites passer les ﬁ ls d’alimentation à travers le trou perforé de 22 mm (7/8 "). C. Raccordez un ﬁ l noir au ﬁ l noir du boîtier électrique du foyer. Raccordez l’autre extrémité à

D. Acheminez un câble de l’interrupteur mural jusqu’à l’alimentation électrique. E. Raccordez le ﬁ l blanc (neutre) de l’alimentation électrique au ﬁ l blanc (neutre) du boîtier

l’interrupteur mural.

électrique du foyer.

· $

NOIR

BLANC

(L1)

(N)

MARRET

0 /

TERRE

W415-1299 / A / 06.16.14

NOIR

BLANC

INTERRUPTEUR

MURAL

(L1)

(N)

ALIMENTATIO

4.0 INSTRUCTIONS DE FONCTIONNEMENT

L'appareil est prêt à fonctionner dès qu'il est correctement branché dans une prise de courant mise à la terre (120V).

NOTE : Assurez-vous que les disjoncteurs de la maison pour ce circuit soient allumés. Lors d'une panne de courant, lorsque l’interrupteur principal de l’appareil est en position « I » (marche) et que la télécommande

est en position MARCHE, les lumières du jeu de ﬂ ammes se rallumeront au réglage élevé, quand le courant sera rétabli.

4.1 INTERRUPTEUR ET PANNEAU DE COMMANDE

L'interrupteur et panneau de commande est situé dans la partie supérieure avant de l'appareil, comme illustrée.

L’INTERRUPTEUR

CHAUFFERETTE

FLAMME

INDICATEUR

A. Mettez l’interrupteur principal à MARCHE; le jeu de ﬂ ammes sera réglé au maximum

et la chaufferette sera éteinte. Pour activer la chaufferette, appuyez sur le bouton de la chaufferette .

B. Pour régler la luminosité du jeu de ﬂ ammes, appuyez sur le bouton du jeu de ﬂ ammes Il

y a trois niveaux de luminosité que vous pouvez choisir suivis d’une position d’arrêt (F1, F2, F3, puis F0). Chaque fois que le jeu de ﬂ amme est allumé, il s’allume à l’intensité la plus élevée.

C. Par défaut, la température s’afﬁ che en Fahrenheit. Pour accéder au format de température

désiré, maintenez enfoncé le bouton de thermostat pour cinq secondes. L’afﬁ chage basculera de Celsius à Fahrenheit, ou inversement.

W415-1299 / A / 06.16.14

4.2 UTILISATION DE LA TÉLÉCOMMANDE

AVERTISSEMENT

AFIN D’ÉVITER LES RISQUES DE SUFFOCATION, GARDEZ LE SAC D’EMBALLAGE LOIN DES BÉBÉS

ET DES JEUNES ENFANTS. NE LE LAISSEZ PAS TRAÎNER DANS LES BERCEAUX, LES LITS, LES

POUSSETTES

NOTE: Lors de l’utilisation de la télécommande, vous devez la pointer vers le centre sur le devant de l’appareil.

A. Assurez-vous que l'interrupteur principal de l’appareil est à la

position MARCHE. La luminosité du jeu de ﬂ ammes se règle automatiquement au niveau le plus élevé lorsque l’interrupteur principal de l’appareil est placé en position MARCHE.

B. Le bouton d’alimentation peut servir à allumer ou éteindre

l’appareil (l’interrupteur principal de l’appareil doit être à la position « MARCHE » pour que la télécommande fonctionne). Le fait d’appuyer sur ce bouton met l’appareil sous tension. Le fait d’appuyer sur ce bouton encore, s'éteint le l'appareil. La braise et le bûches va s'estomper au bout de 4 secondes.

C. Pour régler la hauteur de ﬂ amme la luminosité, appuyez sur le

bouton de ﬂ ammes . Trois niveaux de luminosité sont offerts ainsi qu’un réglage d’arrêt (F1, F2, F3 et F0). F3 est à l’intensité la plus élevée.

D. Pour utiliser la fonction thermostat, appuyez sur le bouton de

thermostat , Il y a 6 réglages (61°F, 64°F, 70°F, 75°F, 81°F et off). Enfoncez la fonction thermostat pour faire déﬁ ler les différents réglages. Pour accéder au format de température désiré, maintenez enfoncé le bouton de thermostat. L’afﬁ chage basculera de Celsius à Fahrenheit, ou inversement. Par défaut, la température s’afﬁ che en Fahrenheit. Lorsque la température ambiante est un degré inférieur à la température réglée, la chaufferette se met en marche.

E. Pour actionner la chaufferette, appuyez sur le bouton chaufferette

La soufﬂ erie et la fonction de chauffage s’ allume. Enfoncez le bouton chaufferette encore pour éteindre la chaufferette, la soufﬂ erie va fonctionner pour huit seconds puis s’éteint

F. Pour activer la minuterie, appuyez sur le bouton de minuterie , L'icône s’illuminera et l’heure

s’afﬁ chera sur l'écran à DEL. Pour choisir l’heure désirée, appuyez sur le bouton de minuterie. Il y a six réglages (1hour, 2h, 3h, 4h, 5h et off) qui s’afﬁ cheront sur l’écran à DEL, chacun représentant la durée de fonctionnement. Le foyer s’éteint à l’heure réglée.

G. Pour activer la lumière de décoration, appuyez sur le bouton de lumière .Trois niveaux sont offerts

pour faire déﬁ ler les différents ainsi qu’un réglage d’arrêt (d1, d2, d3 et d0). d1 blanc, d2 changement de couleur, du blanc au orange, au bleu et au orange et bleu, et au orange et blanc au blanc et bleu et d3 pour verrouiller la couleur désirée. Il faudra 8,5 secondes pour passer d’une couleur à l’autre lorsque le réglage d2 est sélectionné.

H. Pour éteindre l'appareil, appuyez une fois sur le bouton d’alimentation sur le télécommande, ou placez

l’interrupteur principal en position d’arrêt sur le panneau de contrôle de l’appareil.

NOTE: Pour que la télécommande fonctionne bien, elle doit toujours être à moins de 8 mètres ou 26 pieds de l’appareil.

W415-1299 / A / 06.16.14

5.0 FINITIONS

LE RACCORDEMENT PAR CÂBLE DOIT ÊTRE COMPLÉTÉ AVANT LA FINITION AFIN D'ÉVITER

LES ENTRÉES D'AIR ET LES SORTIES D'AIR DE L'APPAREIL NE DOIVENT JAMAIS ÊTRE

AVERTISSEMENT

TOUTE RECONSTRUCTION.

COUVERTES.

5.1 ENLÈVEMENT ET INSTALLATION DE LA PORTE VITRÉE

AVERTISSEMENT

LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.

LES LOQUETS DE PORTE FONT PARTIE D'UN DISPOSITIF DE SÉCURITÉ ET DOIVENT ÊTRE ADÉQUATEMENT

VERROUILLÉS. NE FAITES PAS FONCTIONNER L’APPAREIL LORSQUE LES LOQUETS SONT DÉVERROUILLÉS. LES MATÉRIAUX DE FAÇADE ET DE FINITION NE DOIVENT PAS NUIRE À LA CIRCULATION DE L'AIR DANS LES

OUVERTURES D'AIR ET LES PERSIENNES, NI AU FONCTIONNEMENT DES PERSIENNES OU DES PORTES. ILS

NE DOIVENT PAS NON PLUS ENTRAVER L'ACCÈS POUR L'ENTRETIEN. RESPECTEZ TOUS LES DÉGAGEMENTS

AUX MATÉRIAUX COMBUSTIBLES.

AVANT D’ENLEVER LA PORTE, ÉTEIGNEZ L’APPAREIL ET ATTENDEZ QUE CE DERNIER SOIT FROID AU

TOUCHER. LES PORTES SONT LOURDES ET FRAGILES; MANIPULEZ AVEC SOIN.

A. Pour enlever la porte vitrée, faites basculer les deux loquets du haut pour libérer la porte. La porte

est retenue légèrement par le ﬁ l de sécurité. NOTE: Poussant sur la porte, va faire basculer

verrouillage facile.

B. Placez une main sur la porte vitrée tout en enlevant la vis du ﬁ l de sécurité. Laissez la porte pivoter

légèrement, tenez les côtés avec les deux mains tout en soulevant la porte de l’appareil.

C. Pour installer la porte vitrée, il sufﬁ t de placer la porte sur les axes de retenue du cadre inférieur

de l’appareil. Installez la vis du ﬁ l de sécurité, appuyez légèrement sur la porte vitrée pour l’insérer dans le cadre et refermez les deux loquets supérieurs.

LOQUET

75.1

OUVERT

* ILLUSTRÉ DE FAÇON À VOIR LES LOQUETS

VERROUILLÉ

FIL DE

SÉCURITÉ

VIS

W415-1299 / A / 06.16.14

5.2 ENLÈVEMENT ET INSTALLATION DES PANNEAUX DE BRIQUE

A. Glissez les panneaux en place et ﬁ xez avec les 2 vis. B. Assurez-vous que les panneaux de briques sont correctement positionnés, ne sont pas inclinés

ou en train de dépasser l’unité.

C. Pour enlever les panneaux, enlevez les deux vis.

LES DEUX VIS L'EMPLACEMENT

W415-1299 / A / 06.16.14

6.0 ENTRETIEN

DÉBRANCHEZ TOUJOURS L'ALIMENTATION ÉLECTRIQUE ET LAISSEZ L'APPAREIL REFROIDIR

AVANT DE LE NETTOYER, DE PROCÉDER À SON ENTRETIEN OU DE LE RELOCALISER. TOURNEZ

LES CONTRÔLES À « OFF » ET RETIREZ LA FICHE DE LA PRISE DE COURANT OU FERMEZ LE

NE PAS INSTALLER D'AMPOULES DE RECHANGE QUI EXCÈDENT LA PUISSANCE (WATTS)

AVERTISSEMENT

PRÉPARATION POUR L'ENTRETIEN

DISJONCTEUR DU CIRCUIT DE VOTRE APPAREIL.

MAXIMALE SPÉCIFIÉE.

AVERTISSMENT

PROPRIETAIRE: LIRE LE PRÉSENT AVANT D'ESSAYER SERVICE CE FOYER.

POUR VOTRE SÉCURITÉ, TOUJOURS RESPECTER TOUS LES AVERTISSEMENTS ET SUIVRE

LES CONSIGNES DE SÉCURITÉ COMPRIS DANS LE PRÉSENT MANUEL AFIN DE PRÉVENIR LES

BLESSURES OU LES DOMMAGES MATÉRIELS.

NOTE: Seul un technicien de service qualiﬁ é peut effectuer l’entretien ou la réparation de

cet appareil électrique.

6.1 RETRAIT DES BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES

A. Retirez la carton qui retiennent les bûches, la grille et le lit de braises à l’unité. B. Pincez l’arrière de l’ensemble pour le dégager des verrous arrière. .

GRILLE

LIT DE

BRAISES

* ILLUSTRÉ AVEC LES BÛCHES RETIRÉES

W415-1299 / A / 06.16.14

6.2 REMPLACEMENT DES BÛCHES ET DES LUMIÈRES DEL DES BÛCHES

Si les lumières DEL des bûches sont endommagées, remplacez-les par des lumières DEL appropriées.

6.3 RETRAIT DE LA VITRE MIROIR

A. Placez une main sur la vitre pour la maintenir en place tout en retirant les 10 vis du bas de la

vitre. La vitre glissera dans deux pattes de retenue.

B. Inclinez le bas de la vitre vers l’avant avec les deux mains, soulevez la vitre hors de l’unité. C. Placez la vitre sur une surface douce et non abrasive.

6.4 RETRAIT DU PANNEAU DE FLAMMES

A. Retirez les cinq vis inférieures et les quatre vis

supérieures du panneau de ﬂ ammes.

B. Soulevez le panneau de ﬂ ammes hors de l’unité.

W415-1299 / A / 06.16.14

6.5 REMPLACEMENT DU MOTEUR

A. Pour accéder aux deux vis de ﬁ xation du moteur,

retirez le réﬂ ecteur. Tirez sur la réﬂ ecteur à partir l'adaptateur pour libérer le réﬂ ecteur, puis tirez l'adaptateur à partir moteur.

B. Débranchez le ﬁ l de moteur à connexion rapide du

harnais de ﬁ ls.

C. Retirez les deux vis de ﬁ xation du moteur et retirez

le moteur de l’unité.

RÉFLECTEUR

6.6 REMPLACEMENT DE PANNEAU DE CONTRÔLE

A. Pour éviter de briser les ﬁ lets des bouchons en plastique à l’arrière du panneau de contrôle, tenez

les bouchons avec une pince tout en enlevant chacune des quatre vis.

B. Débranchez tous les ﬁ ls connectés au panneau de contrôle.

ADAPTATEUR

MOTEUR

W415-1299 / A / 06.16.14

6.8 REMPLACEMENT DE THERMOSTAT / TELECOMMANDE / DEL

A. Pour remplacer les ampoules DEL décoratives ou celles du lit de braises ou du jeu de

ﬂ ammes, débranchez le raccord rapide du panneau de contrôle et remplacez-les par de nouvelles.

B. Pour remplacer les ﬁ ls du récepteur et du thermostat, retirez la ﬁ che à connexion rapide du

panneau de contrôle et remplacez-les par de nouveaux.

DEL DÉCORATIVES

TELECOMMANDE

THERMOSTAT

PANNEAU DE

CONTRÔLE

DEL FLAMME DEL DU LIT DE BRAISES /

BÛCHES

6.7 REMPLACEMENT DE FUSIBLE

A. Enlever la couverture du ﬁ sible pour

gagner l'accès au fusible (2A/250V), remplacer le fusible en existance avec le nouveau fusible.

LA COUVERTURE DU

FUSIBLE

W415-1299 / A / 06.16.14

6.9 REMPLACEMENT DE PANNEAU DE CONTRÔLE

AVERTISSEMENT

PRÉPARATION POUR L'ENTRETIEN

DÉBRANCHEZ TOUJOURS L'ALIMENTATION ÉLECTRIQUE ET LAISSEZ L'APPAREIL REFROIDIR

AVANT DE LE NETTOYER, DE PROCÉDER À SON ENTRETIEN OU DE LE RELOCALISER. TOURNEZ

LES CONTRÔLES À « OFF » ET RETIREZ LA FICHE DE LA PRISE DE COURANT OU FERMEZ LE

DISJONCTEUR DU CIRCUIT DE VOTRE APPAREIL.

NE PAS INSTALLER D'AMPOULES DE RECHANGE QUI EXCÈDENT LA PUISSANCE (WATTS)

MAXIMALE SPÉCIFIÉE.

A. Déconnectez le panneau de contrôle, télécommande et DEL décoratif raccord rapide du panneau

de contrôle.

B. Placez une main sur le panneau supérieur arrière et enlevez les quatre vis. Répétez la même

procédure pour le panneau supérieur avant.

C. Dévissez les trois vis centrales qui ﬁ xent le support du panneau de contrôle à l’avant de l’appareil;

retirez le support du panneau de contrôle, reportez-vous à la ﬁ gure 2.

D. Retirez les deux vis qui ﬁ xent le panneau de contrôle au support. E. Remplacez le nouveau panneau de contrôle, branchez le panneau de contrôle, télécommande et

DEL décoratif de la carte de contrôle

FIG. 1

PANNEAU

DÉCORATIVES

PANNEAU DE CONTRÔLE /

CARTE DE CIRCUIT

IMPRIMÉ

PANNEAU DE

CONTRÔLE

DEL

RACCORD DEL

FIG. 2

W415-1299 / A / 06.16.14

6.10 REMPLACEMENT DE CHAUFFERETTE ET SOUFFLERIE

A. Retirez les panneaux supérieurs avant et arrière comme illustré à l’étape « B » de la section 6.9. B. Débranchez les ﬁ ls connectés à la chaufferette et à la soufﬂ erie. NOTE : Pour faciliter le retrait,

utilisez des pinces pour libérer le connecteur des bornes de la chaufferette.

C. Retirez les 4 vis qui ﬁ xent la chaufferette et la soufﬂ erie à l’unité. Enlevez la chaufferette et la

soufﬂ erie de l’unité, eportez-vous à la ﬁ gure 1.

D. Retirez les six vis à l’arrière de la soufﬂ erie pour retirer le couvercle, reportez-vous à la ﬁ gure 1.

E. Retirez la seule vis à l’arrière de la chaufferette et débranchez le ﬁ l à l’aide de pinces, eportez-vous

à la ﬁ gure 2.

F. Retirez les trois vis situées sur les côtés de la chaufferette pour retirer le couvercle, eportez-vous à

la ﬁ gure 2.

FIG. 1

FIG. 2

6.11 INSTALLATION DE LA PILE DE LA TÉLÉCOMMANDE

1. Tournez à télécommande avec le côté arrière vers le haut. Glissez le couvercle des piles de la télécommande.

2. Insérez une pile de type CR2032 dans le support puis réinsérez ce dernier dans la télécommande, comme illustré. NOTE: Pour faciliter

l’installation, maintenez enfoncé le pile tout en glisser le couvercle sur la télécommande

3. Le couvercle de la pile est bien ﬁ xé lorsque vous entendez un « clic ».

PILE (CR 2032)

TÉLÉCOMMANDE

(CÔTÉ ARRIÈRE)

W415-1299 / A / 06.16.14

COUVERCLE DE LA PILE

7.0 SCHÉMA DE CÂBLAGE

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT D’EFFECTUER UN

ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT EFFECTUER L’ENTRETIEN OU LA RÉPARATION

DE CET APPAREIL ÉLECTRIQUE.

MARCHE/ARRÊT PRINCIPAL

DEL DÉCORTIF

RÉCEPTEUR

SONDE DE TEMPÉRATURE

CARTE DE CIRCUIT

IMPRIMÉ PRINCIPAL

TYPE T

FUSIBLE DE

MOTEUR

SOUFFLERIE

DE FILS

CONNECTEUR

DE FILS

CONNECTEUR

FICHE

PANNEAU DE CONTRÔLE

INTERRUPTEUR THERMORÉGULATEUR

CHAUFFERETTE

CA (N)

SOUFFLERIE

DE FILS

CONNECTEUR

DEL DU JEU DE FLAMMES

MOTEUR

DEL DU LIT DE BRAISES

DEL DE BÛCHE DEL DE BÛCHE

W415-1299 / A / 06.16.14

8.0 RECHANGES

Contactez votre détaillant ou le fabricant pour les questions concernant les prix et la disponibilité des pièces de rechange. Normalement, toutes les pièces peuvent être commandées chez votre détaillant autorisé.

POUR UN REMPLACEMENT DE PIÈCE SOUS GARANTIE, UNE PHOTOCOPIE DE LA FACTURE ORIGINALE SERA REQUISE AFIN DE POUVOIR HONORER LA DEMANDE.

Lorsque vous commandez des pièces, donnez toujours l’information suivante :

● Modèle et numéro de série de l’appareil

● Date d’installation de l’appareil

● Numéro de la pièce

● Description de la pièce

● Fini

* IDENTIFIE LES ARTICLES QUI NE SONT PAS ILLUSTRÉS. POUR PLUS D’INFORMATION, CONTACTEZ VOTRE DÉTAILLANT AUTORISÉ.

Pour le service après-vente, veuillez composer le 1-866-820-8686

AVERTISSEMENT

OMETTRE DE POSITIONNER LES PIÈCES

CONFORMÉMENT AU MANUEL OU D’UTILISER

UNIQUEMENT DES PIÈCES SPÉCIFIQUEMENT

APPROUVÉES POUR CET APPAREIL PEUT

CAUSER DES DOMMAGES MATÉRIELS

OU DES BLESSURES CORPORELLES.

41.1

W415-1299 / A / 06.16.14

NOTE: Usez de prudence lorsque vous enlevez et jetez des débris de verre ou des composants endommagés. Assurez-vous d’aspirer tous les débris de verre à l’intérieur de l'appareil avant de le faire fonctionner.

CES ARTICLES PEUT DIFFÉRER DE CELLE ILLUSTRÉ

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

REF. # BEF33H DESCRIPTION

1 2 3 4 5 6 7* 8 9 10 11 12 13* 14 15

16 17 18* 19* 20 21 22* 23* 24 25 26*

G405-0007-SER W405-0014-SER W405-0015-SER W660-0009-SER G660-0003-SER

W285-0002-SER W190-0068-SER W300-0180-SER W300-0181-SER W435-0059-SER W062-0052-SER W660-0157-SER W245-0041-SER W010-3145-SER G190-0001-SER

G190-0002-SER G135-0006-SER G135-0007-SER

W185-0032-SER G135-0005-SER

W405-0013-SER W750-0310-SER W475-0952-SER

W475-0953-SER W010-3317-SER

BEF40H

G190-0002-SER G135-0008-SER G135-0009-SER

G185-0001-SER G135-0010-SER

W405-0013-SER G750-0029-SER G475-0008-SER

G475-0009-SER W010-3318-SER

LUMIÈRE DÉCORATIVES DEL (AVEC ESPACEUR)

LUMIÈRE BRAISE DEL (AVEC ESPACEUR)

LUMIÈRE BÛCHE DEL

COMMUTATEUR «ON/OFF» TÉLÉCOMMANDE CARTE DE CIRCUIT IMPRIMÉ DU PRINCIPALE (AVEC ESPACEUR)W190-0065-SER

FUSIBLE 2A/250V (Ø5 X 20mm)

PANNEAU DE CONTRÔLE

PORTE DE VITRÉE (AVEC CAOUTCHOUC)

VERRE FLAMME (

MOTEUR SYNCHRONE

SOUFFLERIE

INTERRUPTEUR THERMORÉGULATEUR DU FILS #10, #11, #12 & #19

ÉLÉMENTS CHAUFFANTS

REFLECTEUR AVEC BAGUE (W105-0020) & ADAPTEUR (W005-0019)

CAPTEURS DE TEMPÉRATURE

TÉLÉCOMMANDE BORD DU RÉCEPTEUR (AVEC ESPACEUR)

BÛCHE DE GAUCHE

BÛCHE DE DROIT

GRILLAGE

LIT DE BRAISES LUMIÈRE DEL POUR FLAMMES

ENSEMBLE DE FILS

BRIQUE DU CÔTÉ GAUCHE BRIQUE DU CÔTÉ DROIT BÛCHES, DE LA GRILLE ET DU LIT DE BRAISES

AVEC CAOUTCHOUC)

W415-1299 / A / 06.16.14

9.0 GUIDE DE DÉPANNAGE

AVERTISSEMENT

COUPEZ L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL ET LAISSEZ-LE REFROIDIR AVANT

D’EFFECTUER UN ENTRETIEN. SEUL UN TECHNICIEN DE SERVICE QUALIFIÉ PEUT

EFFECTUER L’ENTRETIEN OU LA RÉPARATION DE CET APPAREIL.

SYMPTÔME PROBLÈME SOLUTIONS

La luminosité du jeu de ﬂ ammes est faible ou inexistante

Le lit de braises ne s’illumine pas ou ne diminue pas en luminosité

L’appareil n’émet aucune chaleur

L’appareil s’éteint et ne se rallume pas

L'appareil ne s'allume pas lorsque l'interrupteur est mis à « ON »

La télécommande ne fonctionne pas

La chaufferette s'éteint automatiquement

Erreur apparaît sur le panneau d’afﬁ chage “E1”

Erreur apparaît sur le panneau d’afﬁ chage “E2”

Flamme DEL sont brûlées

Carte de circuit imprimé sont brûlées

Braise DEL sont brûlées

Carte de circuit imprimé sont brûlées

La température ambiante est plus élevée que le réglage de l’appareil (si réglée au température du chambre)

L’appareil de chauffage est brûlé

Le fusible de l’appareil a sauté

L’appareil a surchauffé et le dispositif de sécurité a entraîné le déclenchement de l’interrupteur thermique

Le disjoncteur de la maison s’est déclenché

L'appareil n'est pas branché dans une prise de courant

L'appareil a surchauffé et le dispositif de sécurité a entraîné le déclenchement de l'interrupteur thermique

La carte de circuit est brûlé Inspecter la carte de circuit (W190-0064) et remplacez-les au

Les piles sont faibles Remplacez les piles AA de la télécommande

La température ambiante est trop élevée

Le circuit du thermostat est ouvert

La thermostat ne fonctionne pas

Vériﬁ ez les DEL à l’intérieur du cylindre de création du jeu de ﬂ ammes (W010-2918) et remplacez-les au besoin

Vériﬁ ez les carte de circuit imprimé (W190-0065) et remplacez- les au besoin

Vériﬁ ez que les braises DEL et remplacez-les au besoin

Vériﬁ ez les carte de circuit imprimé (W190-0065) et remplacez- les au besoin

Réglez l’appareil à une température plus élevée (MOYEN ou ÉLEVÉ)

Inspecter l’appareil SOUFFLERIE de chauffage (W245-0041) et remplacez-les au besoin

Remplacez le fusible

Débranchez l’appareil, laissez-le refroidir pendant 10 minutes, puis rebranchez-le

Réinitialisez le disjoncteur

Vériﬁ ez la ﬁ che puis rebranchez-la

Débranchez l'appareil, laissez-le refroidir pendant 10 minutes, puis rebranchez-le

besoin

L'appareil est équipé d’un thermostat intégré et s’éteindra automatiquement lorsque la température programmée sera atteinte. Il s’allumera automatiquement lorsque la température de la pièce descendra en dessous de la température programmée. La température programmée dépend des réglages sélectionnés pour la chaufferette

Remplacez-les thermostat (G190-0001)

DRAFT

42.34

W415-1299 / A / 06.16.14

10.0 GARANTIE

Les foyers électriques NAPOLÉON® sont fabriqués conformément aux normes strictes du Certiﬁ cat d’assurance de qualité

Les produits NAPOLÉON® sont conçus avec des composants et des matériaux de qualité supérieure, assemblés par

des artisans qualiﬁ és qui sont ﬁ ers de leur travail. Une fois assemblé, chaque foyer est soigneusement inspecté par un

technicien qualiﬁ é avant d’être emballé pour garantir que vous, le client, recevez le produit de qualité dont vous vous

GARANTIE LIMITÉE DES APPAREILS ÉLECTRIQUES NAPOLÉON®

Les composants électriques et les pièces soumises à l’usure tels que la soufﬂ erie/chaufferette, les moteurs, les interrupteurs, les roulements à billes en nylon et les télécommandes sont couverts et NAPOLÉON® fournira gratuitement les pièces de rechange durant la première année de la garantie limitée. Les ampoules et les fusibles NE SONT PAS couverts par la garantie. Les coûts de main-d’oeuvre relatifs aux réparations garanties ne sont pas couverts. *La fabrication de chaque modèle varie. La garantie s’applique uniquement aux composants disponibles avec votre appareil.

NAPOLÉON® garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie n’est pas nécessaire. Fournissez simplement une preuve d’achat ainsi que le modèle et le numéro de série aﬁ n d’effectuer une réclamation de garantie. Napoléon® se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant d’honorer toute réclamation. L’achat doit avoir été fait par l’entremise d’un détaillant NAPOLÉON® autorisé et sous réserve des conditions et limitations suivantes : La couverture de la garantie débute à partir de la date d’installation originale. Cette garantie du fabricant n’est pas transférable et ne peut être prolongée ou étendue par aucun de nos représentants quelle qu’en soit la raison. L’installation doit être faite conformément aux instructions d’installation incluses avec le produit et à tous les codes d’incendie et de construction locaux et nationaux. Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un accident, des altérations, des abus ou de la négligence, et l’installation de pièces d’autres fabricants annulera cette garantie. Cette garantie limitée ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causée par une chaleur excessive, des produits d’entretien chimiques et abrasifs ou l’écaillage de pièces en porcelaine émaillée, le bris par manipulation des bûches Phazer®. Au cours de la première année seulement, cette garantie s’étend à la réparation ou au remplacement des pièces garanties dont les matériaux ou la fabrication sont défectueux à la condition que le produit ait été utilisé conformément aux instructions de fonctionnement et dans des conditions normales. NAPOLÉON® ne sera pas responsable de l’installation, de la main-d’oeuvre ou autres coûts ou dépenses relatives à la réinstallation d’une pièce garantie, et de telles dépenses ne sont pas couvertes par cette garantie. Nonobstant toutes les dispositions contenues dans cette Garantie Limitée, la responsabilité de NAPOLÉON® sous cette garantie est déﬁ nie comme ci-dessus et elle ne s’étendra à aucun dommage accidentel, consécutif ou indirect. Cette garantie déﬁ nit l’obligation et la responsabilité de NAPOLÉON® en ce qui concerne l’appareil électrique NAPOLÉON®. Toute autre garantie énoncée ou implicite en ce qui concerne ce produit, ses composants ou accessoires est exclue. NAPOLÉON® n’endosse, ni n’autorise aucun tiers à assumer en son nom, toutes autres responsabilités concernant la vente de ce produit. Tous dommages causés à l’appareil, aux garnitures en laiton ou autres composants par l’eau, les dommages causés par les intempéries, de longues périodes d’humidité, la condensation, des produits chimiques ou produits d’entretien nuisibles ne seront pas la responsabilité de NAPOLÉON®. La facture ou sa copie sera requise ainsi que le numéro de série et le numéro de modèle lors d’une réclamation auprès de votre détaillant autorisé. La carte d’enregistrement de garantie doit être retournée dans les quatorze jours pour enregistrer la garantie. NAPOLÉON® se réserve le droit de demander à son représentant d’inspecter tout produit ou pièce avant d’honorer toute réclamation. Toutes les pièces remplacées en vertu de la politique de Garantie limitée ne peuvent faire l’objet que d’une seule réclamation. Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d’installation. Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies pour valider la réclamation. Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un produit est déclaré défectueux, le fabricant le réparera ou le remplacera. Avant d’expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise expédiée à notre usine sans autorisation sera refusée et retournée à l’expéditeur. Les coûts d’expédition ne sont pas couverts par cette garantie. Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès d’un détaillant.

TOUTES LES SPÉCIFICATIONS ET LES CONCEPTIONS SONT SUJETTES À MODIFICATIONS SANS PRÉAVIS EN RAISON DES

AMÉLIORATIONS CONSTANTES APPORTÉES AUX PRODUITS. NAPOLÉON® EST UNE MARQUE DE COMMERCE DÉPOSÉE DE

mondialement reconnu ISO 9001 : 2008.

attendez de NAPOLÉON®.

CONDITIONS ET LIMITATIONS

WOLF STEEL LTÉE.

2.5B

W415-1299 / A / 06.16.14

12.0 HISTORIQUE D'ENTRETIEN

Problèmes particuliersTravail effectuéNom du technicienDétaillant

Historique d’entretien Wolf Steel

Cet appareil doit être entretenu annuellement selon son usage.

Date

W415-1299 / A / 06.16.14

43.1

13.0 NOTES

44.1

W415-1299 / A / 06.16.14

Autres produits Napoléon

Foyers encastrés • Grils au charbon de bois • Foyers au gaz • Cascades d’eau Poêles à bois • Produits HVAC • Foyers électriques • Foyers extérieurs • Grils à gaz de qualité

7200, Route Transcanadienne, Montréal, Québec H4T 1A3 24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030

Foyers / Chauffage et Climatisation / Grils composez : 514-737-6294 napoleonproducts.com

Napoleon BEF33H, BEF40H User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
