INSTALLER: LEAVE THIS MANUAL WITH THE APPLIANCE.

CONSUMER: RETAIN THIS MANUAL FOR FUTURE REFERENCE.

NEVER LEAVE CHILDREN OR OTHER AT RISK INDIVIDUALS ALONE WITH THE APPLIANCE

INSTALLATION AND

OPERATING INSTRUCTIONS

CERTIFIED UNDER CANADIAN AND AMERICAN NATIONAL STANDARDS: CSA 2.22 ● ANSI Z21.50 FOR VENTED GAS FIREPLACES.

CERTIFIED FOR CANADA AND UNITED STATES USING ANSI/CSA METHODS.

SAFETY INFORMATION

WARNING

If the information in these instructions are not followed exactly, a ﬁ re or explosion may result causing property damage, personal injury or loss of life.

- Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbour’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁ re department.

- Installation and service must be performed by a

qualiﬁ ed installer, service agency or the supplier.

This appliance may be installed in an aftermarket, permanently located, manufactured home (USA only) or mobile home, where not prohibited by local codes.

B35NT / B35NTE &

B42NT / B42NTE

NATURAL GAS MODEL

B35PT / B35PTE &

B42PT / B42PTE

PROPANE GAS MODEL

SAFETY SCREEN

B35 ILLUSTRATED

WARNING

HOT GLASS WILL CAUSE

BURNS.

FR PG 59

This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certiﬁ ed kit is used.

Decorative Product: Not for use as a heating appliance.

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Phone (705)721-1212 • Fax (705)722-6031 • www.napoleonﬁ replaces.com • ask@napoleonproducts.com

$10.00

DO NOT TOUCH GLASS UNTIL

COOLED.

NEVER ALLOW CHILDREN TO

TOUCH GLASS.

A barrier designed to reduce the risk of burns from the

hot viewing glass is provided with the appliance and

shall be installed.

BARRIER

1.28E

W415-1232 / B / 05.15.14

TABLE OF CONTENTS

NOTE: The camera icon indicates video tutorials are available as additional reference, visit http://www.napoleonﬁ replaces.com/category/product-support/support-centre/

1.0 INSTALLATION OVERVIEW 3

2.0 INTRODUCTION 4

3.0 VENTING 9

4.0 INSTALLATION 19

5.0 FRAMING 28

6.0 FINISHING 34

7.0 OPERATION 40

8.0 ADJUSTMENT 42

9.0 MAINTENANCE 43

10.0 REPLACEMENTS 45

11.0 B35 OVERVIEW 46

12.0 B35 ACCESSORIES 47

13.0 B35 MILLIVOLT VALVE TRAIN ASSEMBLY (W010-3117) 48

14.0 B35 ELECTRONIC VALVE TRAIN ASSEMBLY (W010-3118) 49

15.0 B42 OVERVIEW 50

16.0 B42 ACCESSORIES 51

17.0 B42 MILLIVOLT VALVE TRAIN ASSEMBLY (W010-3175) 52

18.0 B42 ELECTRONIC VALVE TRAIN ASSEMBLY (W010-3176) 53

19.0 TROUBLESHOOTING 54

20.0 WARRANTY 57

2.1 DIMENSIONS 5

2.2 GENERAL INSTRUCTIONS 6

2.3 GENERAL INFORMATION 7

2.4 RATING PLATE INFORMATION 8

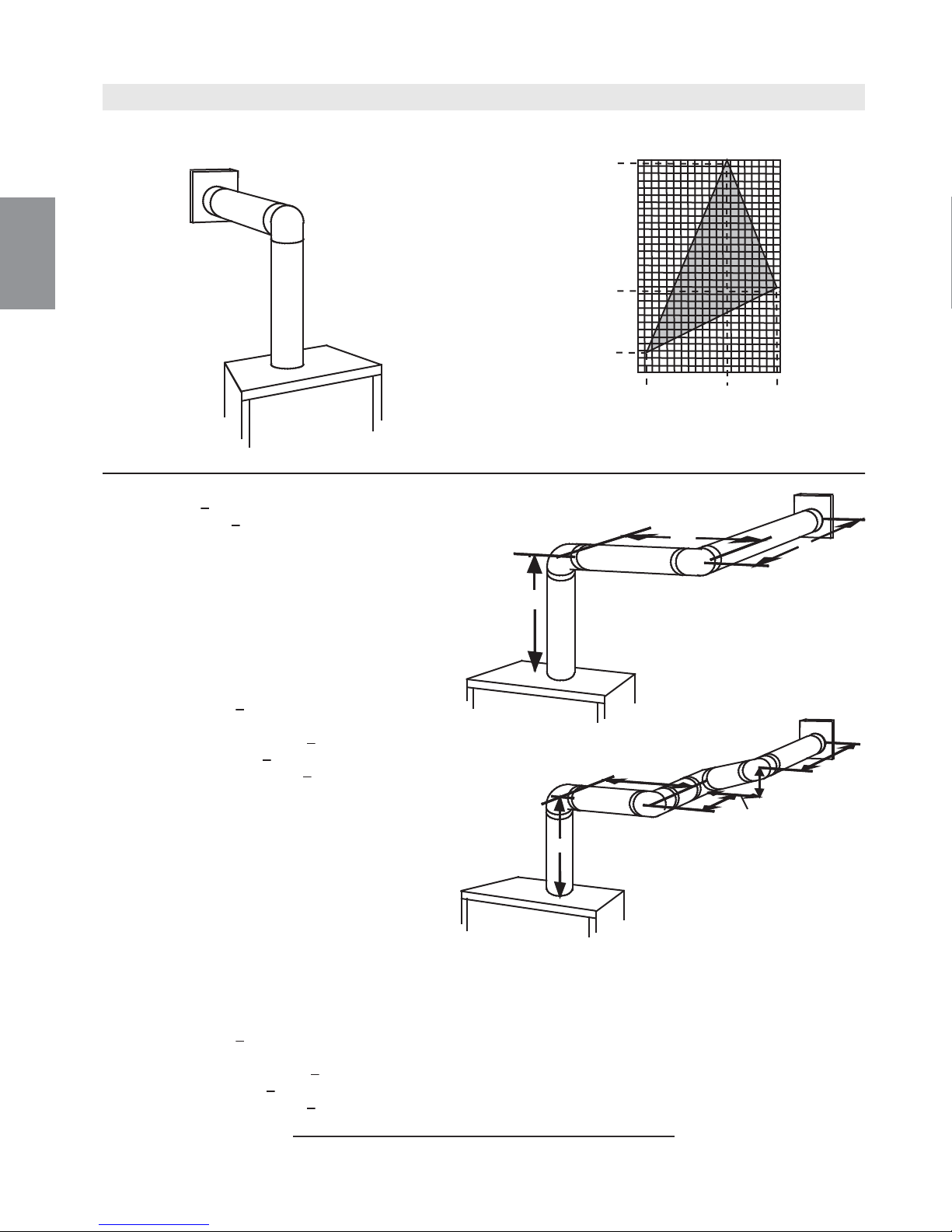

3.1 VENTING LENGTHS AND COMPONENTS 10

3.2 TYPICAL VENT INSTALLATION 11

3.3 SPECIAL VENT INSTALLATIONS 12

3.3.1 PERISCOPE TERMINATION 12

3.4 MINIMUM AIR TERMINAL LOCATION CLEARANCES 13

3.5 VENTING APPLICATION FLOW CHART 14

3.6 DEFINITIONS 14

3.7 ELBOW VENT LENGTH VALUES 14

3.8 TOP EXIT HORIZONTAL TERMINATION 15

3.9 TOP EXIT VERTICAL TERMINATION 17

4.1 WALL AND CEILING PROTECTION 19

4.1.1 HORIZONTAL INSTALLATION 20

4.1.2 VERTICAL INSTALLATION 20

4.2 USING FLEXIBLE VENT COMPONENTS 21

4.2.1 HORIZONTAL AIR TERMINAL INSTALLATION 21

4.2.2 VERTICAL AIR TERMINAL INSTALLATION 22

4.2.3 APPLIANCE VENT CONNECTION 23

4.3 USING RIGID VENT COMPONENTS 23

4.3.1 HORIZONTAL AIR TERMINAL INSTALLATION 23

4.3.2 VERTICAL AIR TERMINAL INSTALLATION 24

4.3.3 RESTRICTING VERTICAL VENTS 24

4.4 VERTICAL THROUGH EXISTING CHIMNEY 25

4.5 MOBILE HOME INSTALLATION 26

4.6 GAS INSTALLATION 27

4.7 OPTIONAL WALL SWITCH 27

5.7.1 MINIMUM FRAMING DIMENSIONS 29

5.1 MINIMUM ENCLOSURE CLEARANCES 31

5.2 ALCOVE CLEARANCES 32

5.3 NON-COMBUSTIBLE FACING MATERIAL 32

5.4 MINIMUM MANTEL CLEARANCES 33

6.1 DOOR REMOVAL AND INSTALLATION 34

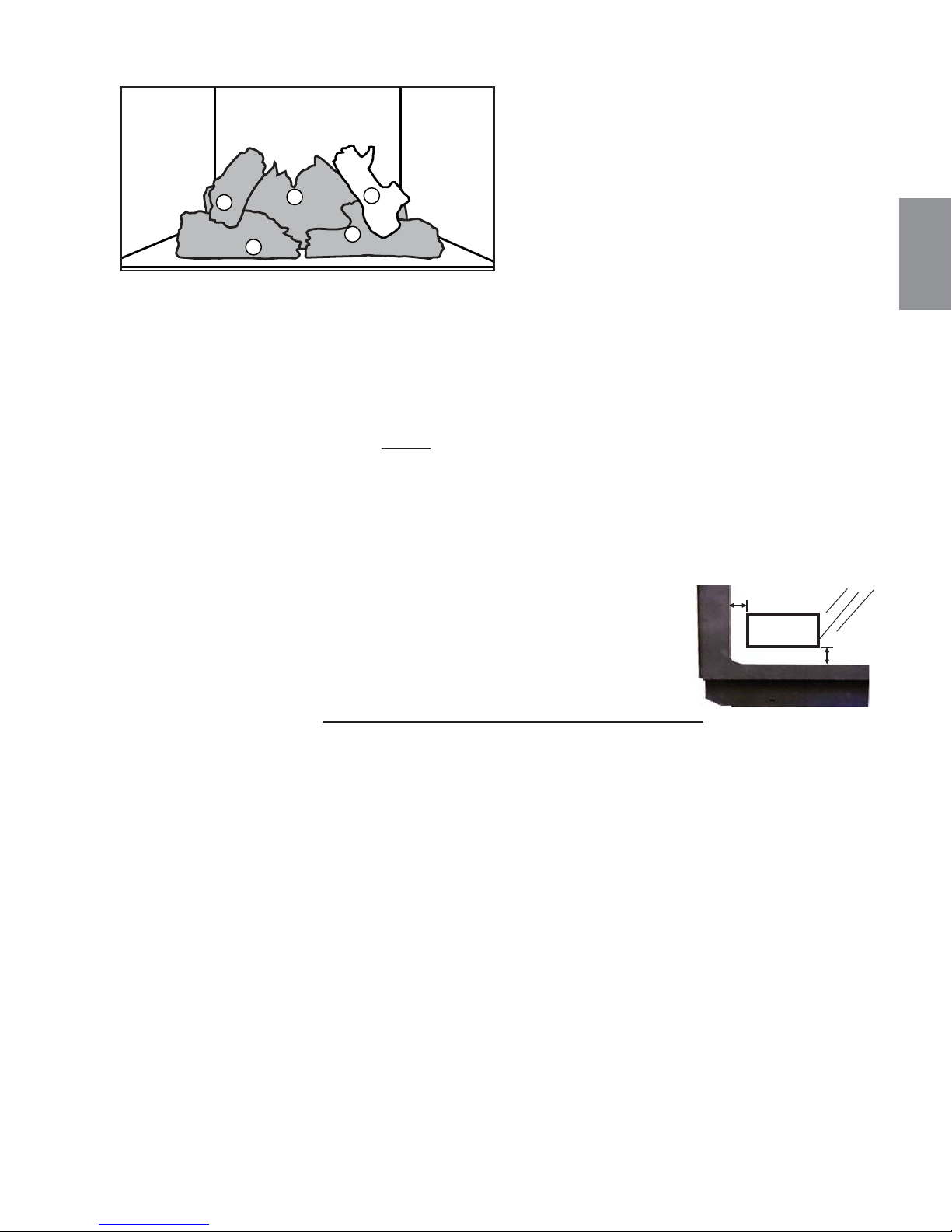

6.2 B35 LOG PLACEMENT 35

6.3 B42 LOG PLACEMENT 36

6.4 GLOWING EMBERS 37

6.5 LOGO PLACEMENT 37

6.6 BATTERY BACK-UP INSTALLATION 38

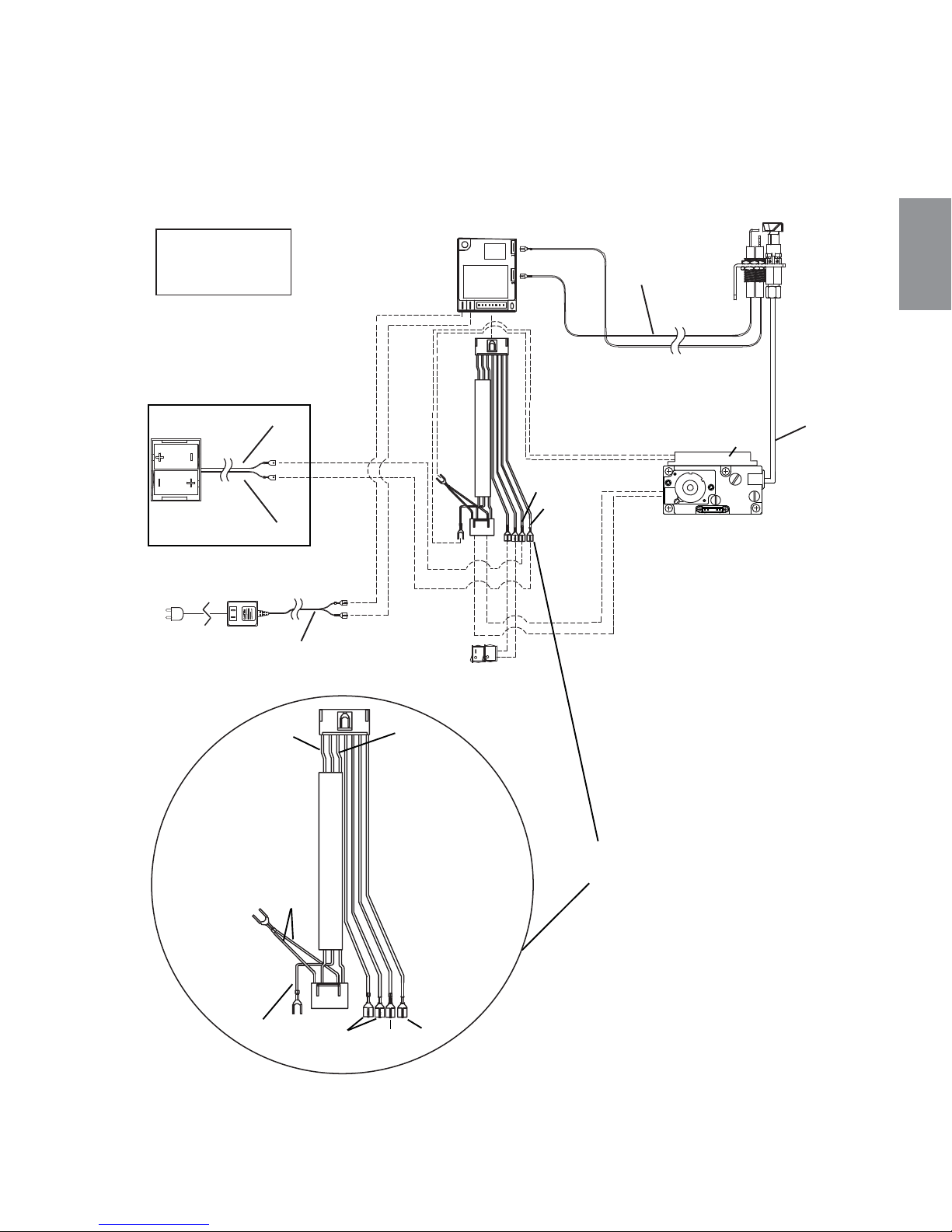

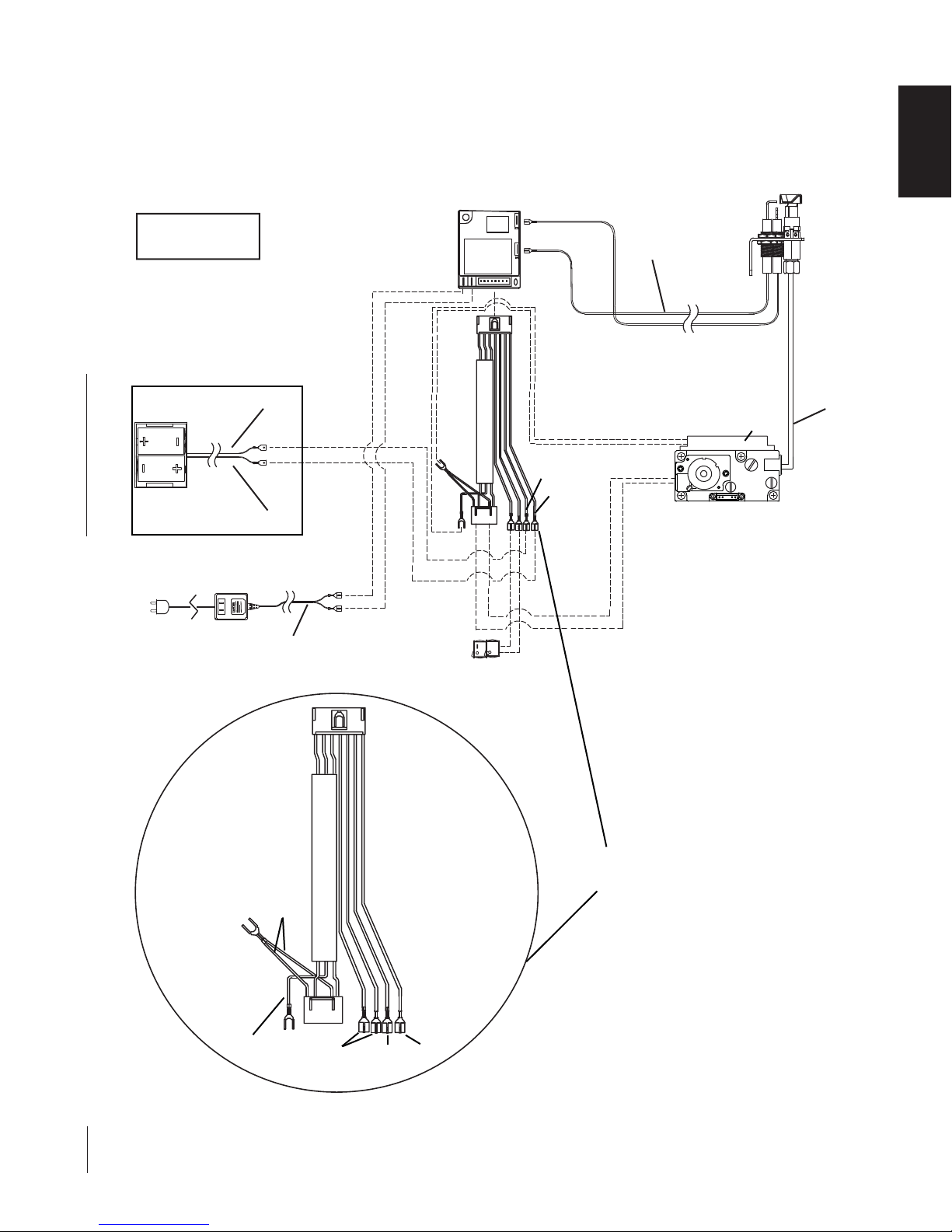

6.7 WIRING DIAGRAM 39

7.1 B35NT/B35PT & B42NT/B42PT (MILLIVOLT) 40

7.2 B35NTE/B35PTE & B42NTE/B42PTE (ELECTRONIC) 41

8.1 PILOT BURNER ADJUSTMENT 42

8.2 VENTURI ADJUSTMENT 42

8.3 FLAME CHARACTERISTICS 43

9.1 ANNUAL MAINTENANCE 43

9.2 DOOR GLASS REPLACEMENT 44

9.3 CARE OF GLASS 44

NOTE: Changes, other than editorial, are denoted by a vertical line in the margin.

W415-1232 / B / 05.15.14

1.0 INSTALLATION OVERVIEW

See the section “MINIMUM ENCLOSURE CLEARANCES” for drywall (or other combustible material).

See the section “MINIMUM MANTEL CLEARANCES”.

See the section “NON-COMBUSTIBLE FINISHING”.

See the section “VENTING” and “INSTALLATION”.

See the section “FRAMING”.

Side Wall

See the section “RATING PLATE INFORMATION”.

SAFETY SCREEN

B35 ILLUSTRATED

W415-1232 / B / 05.15.14

2.0 INTRODUCTION

WARNING

• THIS APPLIANCE IS HOT WHEN OPERATED AND CAN CAUSE SEVERE BURNS IF CONTACTED.

• ANY CHANGES TO THIS APPLIANCE OR IT’S CONTROLS CAN BE DANGEROUS AND IS PROHIBITED.

• Do not operate appliance before reading and understanding operating instructions. Failure to operate appliance according to operating instructions could cause ﬁ re or injury.

• Risk of ﬁ re or asphyxiation do not operate appliance with ﬁ xed glass removed.

• Do not connect 110 volts to the control valve.

• Risk of burns. The appliance should be turned off and cooled before servicing.

• Do not install damaged, incomplete or substitute components.

• Risk of cuts and abrasions. Wear protective gloves and safety glasses during installation. Sheet metal edges may be sharp.

• Do not burn wood or other materials in this appliance.

• Children and adults should be alerted to the hazards of high surface temperature and should stay away to avoid burns or clothing ignition.

• Young children should be carefully supervised when they are in the same room as the appliance. young children and others may be susceptible to accidental contact burns. A physical barrier is recommended if there are at risk individuals in the house. To restrict access to an appliance or stove, install an adjustable safety gate to keep toddlers, young children and other at risk individuals out of the room and away from hot surfaces.

• Clothing or other ﬂ ammable material should not be placed on or near the appliance.

• Due to high temperatures, the appliance should be located out of trafﬁ c and away from furniture and draperies.

• Ensure you have incorporated adequate safety measure to protect infants/toddlers from touching hot surfaces.

• Even after the appliance is out, the glass and/or screen will remain hot for an extended period of time.

• Check with your local hearth specialty dealer for safety screens and hearth guards to protect children from hot surfaces. These screens and guards must be fastened to the ﬂ oor.

• Any safety screen, guard or barrier removed for servicing the appliance, must be replaced prior to operating the appliance.

• The appliance is a vented gas-ﬁ red appliance. Do not burn wood or other materials in the appliance.

• The appliance area must be kept clear and free from combustible materials, gasoline and other ﬂ ammable vapors and liquids.

• Under no circumstances should this appliance be modiﬁ ed.

• This appliance must not be connected to a chimney ﬂ ue pipe serving a separate solid fuel burning appliance.

• Do not use this appliance if any part has been under water. Immediately call a qualiﬁ ed service technician to inspect the appliance and to replace any part of the control system and any gas control which has been under water.

• Do not operate the appliance with the glass door removed, cracked or broken. Replacement of the glass should be done by a licensed or qualiﬁ ed service person.

• Do not strike or slam shut the appliance glass door.

• When equipped with pressure relief doors, they must be kept closed while the appliance is operating to prevent exhaust fumes containing carbon monoxide, from entering into the home. Temperatures of the exhaust escaping through these openings can also cause the surrounding combustible materials to overheat and catch ﬁ re.Only doors / optional fronts certiﬁ ed with the unit are to be installed on the appliance.

• Only doors / optional fronts certiﬁ ed with the unit are to be installed on the appliance.

• Keep the packaging material out of reach of children and dispose of the material in a safe manner. As with all plastic bags, these are not toys and should be kept away from children and infants.

• As with any combustion appliance, we recommend having your appliance regularly inspected and serviced as well as having a Carbon Monoxide Detector installed in the same area to defend you and your family against Carbon Monoxide.

• Ensure clearances to combustibles are maintained when building a mantel or shelves above the appliance. Elevated

temperatures on the wall or in the air above the appliance can cause melting, discolouration or damage to decorations, a T.V. or other electronic components.

• A barrier designed to reduce the risk of burns from the hot viewing glass is provided with this appliance and shall be installed.

• If the barrier becomes damaged, the barrier shall be replaced with the manufacturer’s barrier for this appliance.

• Installation and repair should be done by a qualiﬁ ed service person. The appliance should be inspected before use and at

least annually by a professional service person. More frequent cleaning may be required due to excessive lint from carpeting, bedding material, etc. It is imperative that control compartments, burners and circulating air passageways of the appliance be kept clean.

• This appliance uses and requires a fast acting thermocouple. Replace only with a fast acting thermocouple supplied by Wolf Steel Ltd.

Toddlers,

W415-1232 / B / 05.15.14

3.1D

2.1 DIMENSIONS

SAFETY SCREEN

34 1/16"

866mm

34 1/2" 876mm

11 13/16"

299mm

127mm

203mm

B35 ILLUSTRATED

SAFETY SCREEN

B42 ILLUSTRATED

34 1/16"

[ 866mm]

1 15/16"

50mm

1 15/16" 50mm

34 1/2" 876mm

18 5/16"

465mm

7 3/16"

182mm

7 3/16"

[ 182mm ]

18 5/16"

465mm

11 5/16" GAS INLET

GAS INLET

288mm

11 5/16" 288mm

35"

890mm

18 7/8"

480mm

1067mm

42"

127mm

203mm

W415-1232 / B / 05.15.14

2.2 GENERAL INSTRUCTIONS

WARNING

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT,

WITH THE GLASS DOOR OPENED OR REMOVED.

PROVIDE ADEQUATE CLEARANCE FOR SERVICING AND OPERATING THE APPLIANCE.

PROVIDE ADEQUA TE VENTILA TION.

NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.

OBJECTS PLACED IN FRONT OF THE APPLIANCE MUST BE KEPT A MINIMUM OF 48” (1219mm) FROM

THE FRONT FACE OF THE APPLIANCE.

SURFACES AROUND AND ESPECIALLY ABOVE THE APPLIANCE CAN BECOME HOT. AVOID CONTACT

WHEN THE APPLIANCE IS OPERATING.

FIRE RISK. EXPLOSION HAZARD.

HIGH PRESSURE WILL DAMAGE VALVE. DISCONNECT GAS SUPPLY PIPING BEFORE PRESSURE TESTING GAS

LINE AT TEST PRESSURES ABOVE 1/2 PSIG. CLOSE THE MANUAL SHUT-OFF VALVE BEFORE PRESSURE

TESTING GAS LINE AT TEST PRESSURES EQUAL TO OR LESS THAN 1/2 PSIG (35 mb).

USE ONLY WOLF STEEL APPROVED OPTIONAL ACCESSORIES AND REPLACEMENT PARTS WITH THIS APPLIANCE.

USING NON-LISTED ACCESSORIES (BLOWERS, DOORS, LOUVRES, TRIMS, GAS COMPONENTS, VENTING

COMPONENTS, ETC.) COULD RESULT IN A SAFETY HAZARD AND WILL VOID THE WARRANTY AND CERTIFICATION.

THIS GAS APPLIANCE SHOULD BE INSTALLED AND SERVICED BY A QUALIFIED INSTALLER to conform with local codes. Installation practices vary from region to region and it is important to know the speciﬁ cs that apply to your area, for example in Massachusetts State:

• This product must be installed by a licensed plumber or gas ﬁ tter when installed within the commonwealth of Massachusetts.

• The appliance damper must be removed or welded in the open position prior to installation of an appliance insert or gas log.

• The appliance off valve must be a “T” handle gas cock.

• The ﬂ exible connector must not be longer than 36 inches (914mm).

• A Carbon Monoxide detector is required in all rooms containing gas ﬁ red appliances.

• The appliance is not approved for installation in a bedroom or bathroom unless the unit is a direct vent sealed combustion product.

The installation must conform with local codes or, in absence of local codes, the National Gas and Propane Installation Code CSA B149.1 in Canada, or the National Fuel Gas Code, ANSI Z223.1 / NFPA 54 in the United States. Suitable for mobile home installation if installed in accordance with the current standard CAN/CSA Z240MH Series, for gas equipped mobile homes, in Canada or

NSI Z223.1 and NFPA 54 in the United States.

s long as the required clearance to combustibles is maintained, the most desirable and beneﬁ cial location for an appliance is in the center of a building, thereby allowing the most efﬁ cient use of the heat created. The location of windows, doors and the trafﬁ c ﬂ ow in the room where the appliance is to be located should be considered. If possible, you should choose a location where the vent will pass through the house without cutting a ﬂ oor or roof joist.

If the appliance is installed directly on carpeting, vinyl tile or other combustible material other than wood ﬂ ooring, the appliance shall be installed on a metal or wood panel extending the full width and depth.

Some appliances have optional fans or blowers. If an optional fan or blower is installed, the junction box must be electrically connected and grounded in accordance with local codes, use the current CSA C22.1 Canadian

Electrical Code in Canada or the ANSI/NFPA 70 National Electrical code in the United States.

www.ncertied.org

We suggest that our gas hearth products be installed and serviced by professionals who are certied in the U.S. by the National Fireplace

Institute

(NFI) as NFI Gas

Specialists

4.1B

W415-1232 / B / 05.15.14

2.3 GENERAL INFORMATION

FOR YOUR SATISFACTION, THIS APPLIANCE HAS BEEN TEST-FIRED TO ASSURE ITS OPERATION AND

QUALITY!

RA TES AND EFFICIENCIES

B35 B42

NG LP NG LP

Altitude (FT) 0-4,500 0-4500 0-4,500 0-4500 Max. Input (BTU/HR) 20,000 20,000 25,000 25,000 Min. Inlet Gas Supply Pressure 4.5" (11mb) w.c. 11" (27mb) w.c. 4.5" (11mb) w.c. 11" (27mb) w.c. Max. Inlet Gas Supply

Pressure Manifold Pressure (Under Flow

Conditions)

This appliance is approved for bathroom, bedroom and bed-sitting room installations and is suitable for mobile home installation.

No external electricity (110 volts or 24 volts) is required for the gas system operation.

Expansion / contraction noises during heating up and cooling down cycles are normal and are to be expected.

7" (17mb) w.c. 13" (32mb) w.c. 7" (17mb) w.c. 13" (32mb) w.c.

3.5" (9mb) w.c. 10" (25mb) w.c. 3.5" (9mb) w.c. 10" (25mb) w.c.

W415-1232 / B / 05.15.14

NFORME AUX EXIGENCES DE LA NOR

NORME D'ETATS-UNIS NE PEUT ETRE APPLIQUE PEUT ETRE APPLIQU

AISONS MANUFACTURES, LES SITES ET LES COAISONS MANUFACTURES, LES SITES ET LES C

AVEC BARRIÈRE W565-01IÈRE W565-01

TROUVENT DA NS LE TROUVENT DA N

4001657 (NGZ) 4001657 (NG

4001659001659

25,000 B,000 B

D'UNE COLONNE D'EAU COLONNE D'EAU

:P4:

44%

%4%

NTACT WITH THE FLAMES,

TH THE APPLIANCE. MINIMUM CLEARANCE TH THE APPLIANCE. MINIMUM CLEARANCE

TIBLES:TIBLES:

/ PROFONDEUR D'ENCASTRE 18"PROFONDEUR D'ENCASTRE 18"

MINIMALE ET MAXIMALE.

NIMALE ET MAXIMALE.

LTD.

AD, BARRIE, ON, L4M 0G8 CANA

APAP

L CB42PT B42PTL CB42PT B42PT

CB42PTE B42PT CB42PTE B42PT

2.4 RATING PLATE INFORMATION

DIRECT VENT GAS FIREPLACE. SUITABLE FOR BEDROOM, BATHROOM AND BED-SITTING ROOM INSTALLATION. SUITABLE FOR MOBILE HOME INSTALLATION IF INSTALLED IN ACCORDANCE WITH THE CURRENT STANDARD CAN/CSA Z240MH SERIES GAS EQUIPPED MOBILE HOMES, IN CANADA OR IN THE UNITED STATES THE MANUFACTURED HOME CONTRUCTION AND SAFETY STANDARD, TITLE 24 CFR, PART 3280. WHEN THIS US STANDARD IS NOT APPLICABLE USE THE STANDARD FOR FIRE SAFETY CRITERIA FOR MANUFACTURED HOME INSTALLATIONS, SITES AND COMMUNITIES, ANSI / NFPA 501A.

USE WITH BARRIER W565-0150. FOLLOW THE INSTALLATION INSTRUCTIONS LOCATED IN THE INSTALLATION MANUAL

NOT FOR USE WITH SOLID FUEL. FOR USE WITH GLASS DOORS CERTIFIED WITH THIS UNIT ONLY.

WARNING:

ONLY WITH A FAST ACTING THERMOCOUPLE SUPPLIED BY WOLF STEEL LTD. DO NOT ADD ANY MATERIAL TO THE APPLIANCE, WHICH WILL COME IN CONTACT WITH THE FLAMES, OTHER THAN THAT SUPPLIED BY THE MANUFACTURER WITH THE APPLIANCE. MINIMUM CLEARANCE TO COMBUSTIBLE MATERIALS / DEGAGEMENTS MINIMAUX DES MATERIAUX COMBUSTIBLES: TOP/ DESSUS 0 RECESSED DEPTH / PROFONDEUR D'ENCASTRE 18" FLOOR / PLANCHER 0 VENT SIDES / COTES DE L'EVENT 1" SIDES / COTES 0 VENT TOP / EVENT SUPERIEUR 3" BACK / ARRIERE 0 VENT BOTTOM / EVENT INFERIEUR 1" MANTEL / MANTEAU 12" * * MAXIMUM HORIZONTAL EXTENSION / L'EXTENSION HORIZONTALE MAXIMALE: 2". SEE INSTRUCTION MANUAL FOR GREATER EXTENSIONS. REFERER AU MANUEL D'INSTRUCTION POUR DES EXTENSIONS PLUS GRANDES.

CONFORMS TO / CONFORME AUX: ANSI Z21.50-2012, CERTIFIED TO / CERTIFIE CSA 2.22-2012 VENTED GAS FIREPLACE / FOYER À GAZ VENTILÉ.

9700539 (WSL) 4001657 (NGZ) 4001658 (NAC) 4001659 (WUSA)

B42NT CB42NT MODEL CB42PT B42PT

25,000 BTU/h INPUT / ALIMENTATION 25,000 BTU/h 17,300 BTU/h REDUCED INPUT / ALIMENTATION REDUITE 19,500 BTU/h

PRESSION AU COLLECTEUR: 3.5" (9 MB) D'UNE COLONNE D'EAU PRESSION AU COLLECTEUR: 10" (25MB) D'UNE COLONNE D'EAU MINIMUM SUPPLY PRESSURE: 4.5" (11MB) WATER COLUMN MINIMUM SUPPLY PRESSURE: 11" (27MB) WATER COLUMN PRESSION D'ALIMENTATION MINIMALE: 4.5" (11MB) D'UNE COLONNE D'EAU PRESSION D'ALIMENTATION MINIMALE: 11" (27MB) D'UNE COLONNE D'EAU MAXIMUM SUPPLY PRESSURE: 7.0" (17MB) WATER COLUMN MAXIMUM SUPPLY PRESSURE: 13" (32MB) WATER COLUMN PRESSION D'ALIMENTATION MAXIMALE: 7.0" (17MB) D'UNE COLONNE D'EAU PRESSION D'ALIMENTATION MAXIMALE: 13" (32MB) D'UNE COLONNE D'EAU P4: 44% P4: 44%

THIS FIREPLACE USES AND REQUIRES A FAST ACTING THERMOCOUPLE. REPLACE

SEE OWNER'S INSTRUCTION MANUAL FOR MINIMUM AND MAXIMUM VENT LENGTHS. REFERER AU MANUEL D'INSTALLATION DE PROPRIETAIRE POUR LES LONGUEURS D'EVACUATION MINIMALE ET MAXIMALE.

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

MANIFOLD PRESSURE: 3.5" (9MB) WATER COLUMN MANIFOLD PRESSURE: 10" (25MB) WATER COLUMN

B42NTE CB42NTE CB42PTE B42PTE

0-4500FT (0-1370m) ALTITUDE / ELEVATION 0-4500FT (0-1370m)

IN CONTACT WITH THE FLAMES,

FOR

FOYER À GAZ VENTILÉ DIRECT. HOMOLOGUE POUR INSTALLATION DANS UNE CHAMBRE A COUCHER,

UNE SALLE DE BAIN ET UN STUDIO. APPROPRIE POUR INSTALLATION DANS UNE MAISON MOBILE SI SON INSTALLATION CONFORME AUX EXIGENCES DE LA NORME CAN/CSA Z240MH SERIE DE MAISONS MOBILES EQUIPEES AU GAZ, EN VIGUEUR AU CANADA OU AUX ETATS-UNIS DE LA NORME DE SECURITE ET DE CONSTRUCTION DE MAISONS MANUFACTUREES, TITRE 24 CFR, SECTION 3280. DANS LE CAS OU CETTE NORME D'ETATS-UNIS NE PEUT ETRE APPLIQUEE, SE REFERER A LA NORME RELATIVE AU CRITERE DE MESURES DE SECURITE CONTRE L'INCENDIE POUR LES INSTALLATIONS DANS LES MAISONS MANUFACTURES, LES SITES ET LES COMMUNAUTES, ANSI/NFPA 501A.

AVEC BARRIÈRE W565-0150. SUIVEZ LES INSTRUCTIONS D'INSTALLATION SE TROUVENT DA NS LE MANUEL D'INSTALLATION.

44%

4: 44

UN COMBUSTIBLE SOLIDE NE DOIT PAS ETRE UTILISE AVEC CET APPAREIL. UTILISER AVEC LES PORTES VITREES HOMOLOGUEES SEULEMENT AVEC CETTE UNITE.

AVERTISSEMENT:

REMPLACEZ UNIQUEMENT AVEC UN THERMOCOUPLE À ACTION RAPIDE DE WOLF STEEL LTÉE. N’AJOUTEZ PAS A CET APPAREIL AUCUN MATERIAU DEVANT ENTRER EN CONTACT AVEC LES FLAMMES AUTRE QUE CELUI QUI EST FOURNI AVEC CET APPAREIL PAR LE FABRICANT.

THE APPLIANCE MUST BE VENTED USING THE APPROPRIATE WOLF STEEL VENT KITS. SEE OWNERS INSTALLATION MANUAL FOR VENTING SPECIFICS. PROPER REINSTALLATION AND RESEALING IS NECESSARY AFTER SERVICING THE VENT-AIR INTAKE SYSTEM. L'APPAREIL DOIT EVACUER SES GAZ EN UTILISANT L'ENSEMBLE D'EVACUATION PROPRE A NAPOLEON. REFERER AU MANUEL D'INSTALLATION DE PROPRIETAIRE POUR L'EVACUATION PRECISE. IL EST IMPORTANT DE BIEN REINSTALLER ET RESCELLER L'EVENT APRES AVOIR ASSURE LE MAINTIEN DU SYSTEME DE PRISE D'AIR. DECORATIVE PRODUCT: NOT FOR USE AS A HEATING APPLIANCE PRODUIT DÉCORATIF: NE PAS UTILISER COMME APPPAREIL DE CHAUFFAGE. ELECTRICAL RATING / CLASSIFICATION: 115V 0.82AMP, 60HZ OPTIONAL FAN KIT / ENSEMBLE DE VENTILATEUR FACULTATIF: EP35

SERIAL NUMBER/NO. DE SERIE:

CE FOYER UTILISE ET REQUIERT UN THERMOCOUPLE À ACTION RAPIDE.

B42

POUR UNE UTILISER

W385-1939 / C

INSTALLER: It is your responsibility to check off the appropriate box on the rating plate according to the model, venting and gas type of the appliance.

For rating plate location, see “INSTALLATION OVERVIEW” section.

This illustration is for reference only. Refer to the rating plate on the appliance for accurate information.

NOTE: The rating plate must remain with the appliance at all times. It must not be removed.

W415-1232 / B / 05.15.14

3.0 VENTING

WARNING

RISK OF FIRE, MAINTAIN SPECIFIED AIR SPACE CLEARANCES TO VENT PIPE AND APPLIANCE.

IF VENTING IS INCLUDED WITH SPACERS THE VENT SYSTEM MUST BE SUPPORTED EVERY 3FT

(0.9m) FOR BOTH VERTICAL AND HORIZONTAL RUNS. USE SUPPORTS OR EQUIVALENT

NON-COMBUSTIBLE STRAPPING TO MAINTAIN THE REQUIRED CLEARANCE FROM

COMBUSTIBLES. USE WOLF STEEL LTD. SUPPORT RING ASSEMBLY W010-0370 OR EQUIVALENT

NON-COMBUSTIBLE STRAPPING TO MAINTAIN THE MINIMUM CLEARANCE TO COMBUSTIBLES

FOR BOTH VERTICAL AND HORIZONTAL RUNS. SPACERS ARE ATTACHED TO THE INNER PIPE AT

PREDETERMINED INTERVALS TO MAINTAIN AN EVEN AIR GAP TO THE OUTER PIPE. THIS GAP IS

REQUIRED FOR SAFE OPERATION. A SPACER IS REQUIRED AT THE START, MIDDLE AND END OF

EACH ELBOW TO ENSURE THIS GAP IS MAINTAINED. THESE SPACERS MUST NOT BE REMOVED.

THIS APPLIANCE USES A 5” (127mm) EXHAUST / 8” (203.2mm) AIR INTAKE VENT PIPE SYSTEM.

Refer to the section applicable to your installation.

For safe and proper operation of the appliance follow the venting instruction exactly. Deviation from the minimum vertical vent length can create difﬁ culty in burner start-up and/or carboning. Under extreme vent conﬁ gurations, allow several minutes (5-15) for the ﬂ ame to stabilize after ignition. Provide a means for visually checking the vent connection to the appliance after the appliance is installed. Use a ﬁ restop, vent pipe shield or attic insulation shield when penetrating interior walls, ﬂ oor or ceiling.

NOTE: If for any reason the vent air intake system is disassembled; reinstall per the instructions provided for the initial installation.

NOTE: This appliance must be installed with a continuous connection of exhaust and air intake vent pipes. Utilizing alternate constructions such as a chimney as part of the vent system is not permitted.

7.2C

W415-1232 / B / 05.15.14

3.1 VENTING LENGTHS AND COMPONENTS

Use only Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent or Metal-Fab

venting components. Minimum and maximum vent lengths, for both horizontal and vertical installations,

and air terminal locations for either system are set out in this manual and must be adhered to. For Simpson

Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab follow the installation procedure

provided with the venting components.

A starter adaptor must be used with the following vent systems and may be purchased from the

corresponding supplier:

PART 5”/8” SUPPLIER WEBSITE

Duravent W175-0170 Wolf Steel www.duravent.com

Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com

Direct Temp 5DT-AA Selkirk www.selkirkcorp.com

SuperSeal 5DDA Metal-Fab www.mtlfab.com

For Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent and Metal-Fab follow the installation

procedure found on the website for your venting supplier.

For vent systems that provide seals on the inner exhaust ﬂ ue, only the outer air intake joints must be sealed using a

red high temperature silicone (RTV). This same sealant may be used on both the inner exhaust and outer intake vent

pipe joints of all other approved vent systems except for the exhaust vent pipe connection to the appliance ﬂ ue collar

which must be sealed using the black high temperature sealant Mill Pac.

When using Wolf Steel venting components, use only approved Wolf Steel rigid / ﬂ exible components with the following

termination kits: wall terminal kit GD422-1, GD422R-1, or 1/12 to 7/12 pitch roof terminal kit GD410, 8/12 to 12/12 roof

terminal kit GD411, ﬂ at roof terminal kit GD412 or periscope kit GD401 (for wall penetration below grade). With ﬂ exible

venting, in conjunction with the various terminations, use either the 5 foot (1.5m) vent kit GD420 or the 10 foot (3.1m)

vent kit GD430.

For optimum ﬂ ame appearance and appliance performance, keep the vent length and number of elbows to a

minimum.

The air terminal must remain unobstructed at all times. Examine the air terminal at least once a year to verify

that it is unobstructed and undamaged.

Rigid and ﬂ exible venting systems must not be combined. Different venting manufacturer components must

not be combined.

These vent kits allow for either horizontal or vertical venting of the appliance. The maximum allowable horizontal

run is 20 feet (6.1m). The maximum allowable vertical vent length is 40 feet (12.2m). The maximum number of vent

connections is two horizontally or three vertically (excluding the appliance and the air terminal connections) when

using ﬂ exible venting.

Horizontal runs may have a 0” (0mm) rise per foot/meter however for optimum performance it is recommended

that all horizontal runs have a minimum 1/4” (6.4mm) rise per foot/meter using ﬂ exible venting. For safe and proper

operation of the appliance, follow the venting instructions exactly.

A terminal shall not terminate directly above a sidewalk or paved driveway which is located between two single family

dwellings and serves both dwellings. Local codes or regulations may require different clearances.

Do not allow the inside liner to bunch up on horizontal or vertical runs and elbows. Keep it pulled tight. A 1¼”

(31.8mm) air gap all around between the inner liner and outer liner is required for safe operation.

8.3A

W415-1232 / B / 05.15.14

3.2 TYPICAL VENT INSTALLATION

16" (406MM)

MINIMUM

TOP VENT

40 FT (12M)

MAXIMUM

3 FT (1M) MINIMUM

34 1/16"

(865MM)

W415-1232 / B / 05.15.14

8" (203MM)

MINIMUM

34 1/16"

(865MM)

24" (610MM)

MAXIMUM

42 1/16" (1068MM) MINIMUM

PLUS RISE*

* See "VENTING" section

3.3 SPECIAL VENT INSTALLATIONS

3.3.1 PERISCOPE TERMINATION

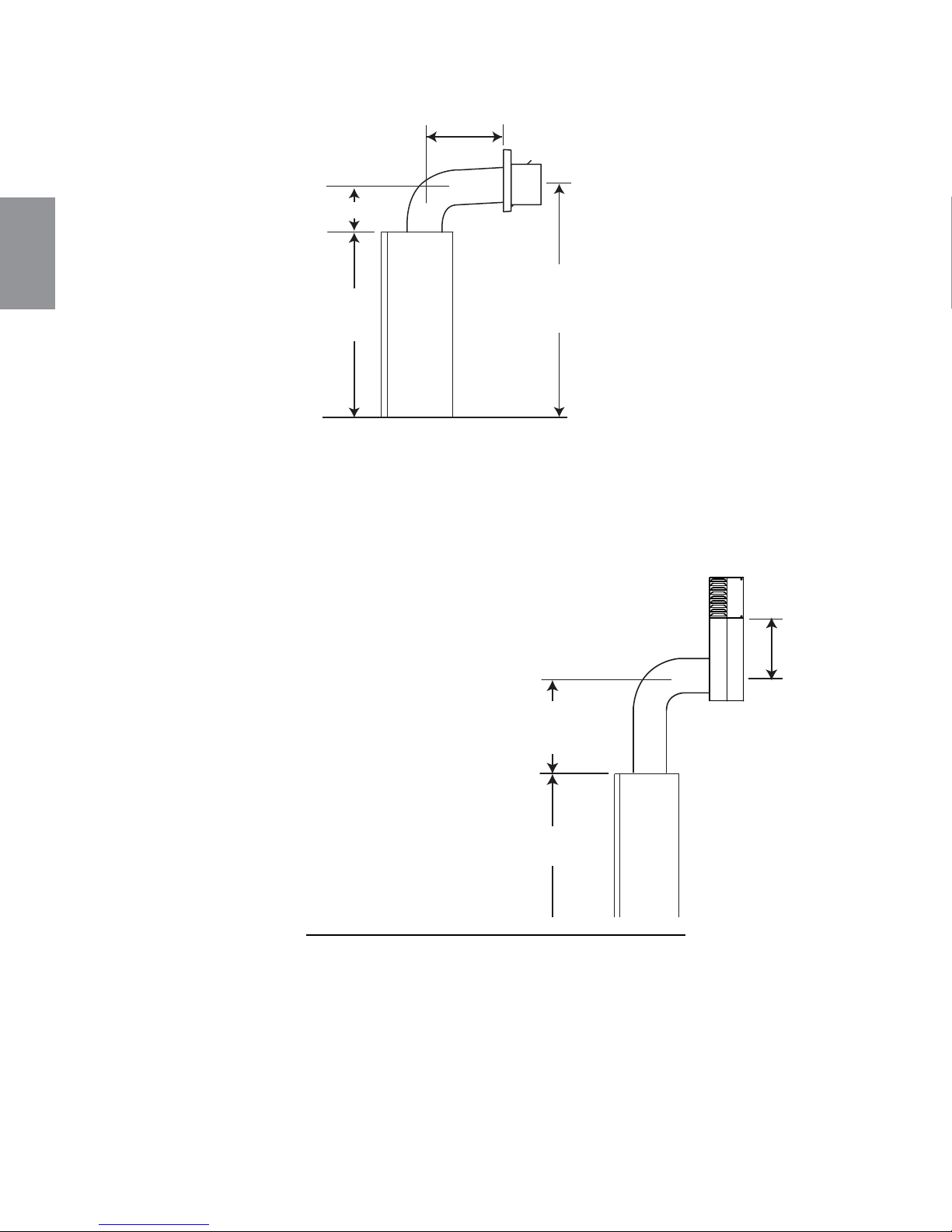

Use the periscope kit to locate the air termination above grade. The periscope must be installed so that when ﬁ nal grading is completed, the bottom air slot is located a minimum 12” (305m) above grade. The maximum allowable vent length is 10’ (3m) for a ﬁ replace and 8’ (2m) for a stove.

30" (762MM)

MINIMUM

34 1/16

(865MM)

12" (305MM)

MINIMUM

TO GRADE

W415-1232 / B / 05.15.14

9.1B

3.4 MINIMUM AIR TERMINAL LOCATION CLEARANCES

COVERED BALCONY APPLICATIONS ††*

= 3 feet

MIN

(0.9m)

= 2 x

MAX

ACTUAL

INSTALLATIONS

CANADA U.S.A.

A 12” (305mm) 12” (305mm) Clearance above grade, veranda porch, deck or balcony.

B 12” (305mm)

9”

(229mm)

Clearance to windows or doors that open.

C 12” (305mm)* 12” (305mm) * Clearance to permanently closed windows.

18”

(457mm)**

18” (457mm)**

Vertical clearance to ventilated sofﬁ ts located above the terminal within a horizontal distance of 2’ (0.6m) from the center line of the terminal.

E 12” (305mm)** 12” (305mm)** Clearance to unventilated sofﬁ t. F 0” (0mm) 0” (0mm) Clearance to an outside corner wall.

0” (0mm)***

2” (51mm)***

0”

(0mm)***

2”

(51mm)***

H 3’(0.9m) 3’ (0.9m)****

Clearance to an inside non-combustible corner wall or protruding non-combustible obstructions (chimney, etc.).

Clearance to an inside combustible corner wall or protruding combustible obstructions (vent chase, etc.).

Clearance to each side of the center line extended above the meter / regulator assembly to a maximum vertical distance of 15’ (4.6m).

I 3’ (0.9m) 3’ (0.9m)**** Clearance to a service regulator vent outlet.

J 12” (305mm) 9” (229mm)

Clearance to a non-mechanical air supply inlet to the building or a combustion air inlet to any other appliance.

K 6’ (1.8m) 3’ (0.9m) † Clearance to a mechanical air supply inlet. L 7’ (2.1m) ‡ 7’ (2.1m) **** Clearance above a paved sidewalk or paved driveway located on public property.

12”

(305mm)††

12”

(305mm)****

Clearance under a veranda, porch or deck.

N 16” (406mm) 16” (406mm) Clearance above the roof.

O 2’ (0.6m)†* 2’ (0.6m) †* Clearance from an adjacent wall including neighbouring buildings.

P 8’ (2.4m) 8’(2.4m) Roof must be non-combustible without openings.

Q 3’ (0.9m) 3’ (0.9m) See chart for wider wall dimensions.

R 6’ (1.8m) 6’ (1.8m)

See chart for deeper wall dimensions. The terminal shall not be installed on any wall that has an opening between the terminal and the open side of the structure.

S 12” (305mm) 12” (305mm) Clearance under a covered balcony

The terminal shall not be located less than 6 feet under a window that opens on a horizontal plane in a structure with three walls and a roof.

* Recommended to prevent condensation on windows and thermal breakage

** It is recommended to use a heat shield and to maximize the distance to vinyl clad sofﬁ ts.

*** The periscope requires a minimum 18 inches clearance from an inside corner.

**** This is a recommended distance. For additional requirements check local codes.

† 3 feet above if within 10 feet horizontally.

‡ A vent shall not terminate where it may cause hazardous frost or ice accumulations on adjacent property surfaces.

†† Permitted only if the veranda, porch, or deck is fully open on a minimum of two sides beneath the ﬂ oor.

†* Recommended to prevent recirculation of exhaust products. For additional requirements check local codes.

††* Permitted only if the balcony is fully open on a minimum of one side.

NOTE: Clearances are in accordance with local installation codes and the requirements of the gas supplier.

12.1D

MAX

IHHW

(4.6m)

W415-1232 / B / 05.15.14

3.5 VENTING APPLICATION FLOW CHART

Horizontal Termination

Vertical rise is equal

to or greater than

the horizontal run

Horizontal run +

vertical rise to

maximum of

35 feet (10.7m)

TOP EXIT

Vertical rise is less than horizontal run

Horizontal run +

vertical rise to

maximum of 24.75

feet (7.5m)

4.2 times the

vertical rise equal to

or greater than the

horizontal run

Vertical Termination

Vertical rise is equal

to or greater than

the horizontal run

Horizontal run +

vertical rise to

maximum of

35 feet (10.7m)

Vertical rise is less

than horizontal run

Horizontal run +

vertical rise to

maximum of

35 feet (10.7m)

3 times the vertical

rise equal to or

greater than the

horizontal run

13.3A

3.6 DEFINITIONS

For the following symbols used in the venting calculations and examples are: > - greater than > - equal to or greater than < - less than < - equal to or less than HT - total of both horizontal vent lengths (Hr) and offsets (Ho) in feet HR - combined horizontal vent lengths in feet HO - offset factor: .03 (total degrees of offset - 90°*) in feet VT - combined vertical vent lengths in feet

3.7 ELBOW VENT LENGTH VALUES

FEET INCHES MILLIMETERS 1° 0.03 0.5 12.7 15° 0.45 6.0 152.4 30° 0.9 11.0 279.4 45° 1.35 16.0 406.4 90°* 2.7 32.0 812.8

* The ﬁ rst 90° offset has a zero value and is shown in the formula as - 90°

14.1

15.1A

W415-1232 / B / 05.15.14

3.8 TOP EXIT HORIZONTAL TERMINATION

(HT) < (VT)

Simple venting conﬁ guration (only one 90° elbow)

See graph to determine the required vertical

rise VT for the required horizontal run HT.

40 (12.2)

39 (11.9)

REQUIRED

30 (9.1)

VERTICAL

RISE IN FEET

20 (6.1)

(METERS)VT

10 (3.1)

2.5

(0.8)5(1.5)

7.5

(2.3)

(3.1)

12.5 (3.8)15(4.6)

HORIZONTAL VENT RUN PLUS OFFSET IN

FEET (METERS) H

The shaded area within the lines represents

acceptable values for HT and V

For vent conﬁ gurations requiring more than one 90° elbow, the following formulas apply: Formula 1: HT < V

Formula 2: HT + VT < 40 feet (12.2m)

17.5 (5.3)20(6.1)

Example: V1 = 3 FT (0.9m)

V2 = 8 FT (2.4m) VT = V1 + V2= 3 FT (0.9m ) + 8 FT (2.4m) = 11 FT (3.4m) H1 = 2.5 FT (0.8m) H2 = 2 FT (0.6m) HR = H1 + H2 = 2.5 FT (0.8m) + 2 FT (0.6m) = 4.5 FT (1.4m) HO = .03 (three 90° elbows - 90°) = .03 (270° - 90°) = 5.4 FT (1.7m) HT = HR + HO = 4.5 FT (1.4m) + 5.4 FT (1.6m) = 9.9 FT (3m) HT + VT = 9.9 FT (3m) + 11 FT (3.4m) = 20.9 FT (6.4m)

Formula 1: HT < V

9.9 FT (3m) < 11 FT (3.4m) Formula 2: HT + VT < 40 FT (12.2m)

20.9 FT (6.4m) < 40 FT (12.2m) Since both formulas are met, this vent conﬁ guration is acceptable.

90°

16.1B

90°

W415-1232 / B / 05.15.14

V V V

(HT) > (VT)

Simple venting configuration (only one 90° elbow)

See graph to determine the required vertical rise VT for the

150 (3810)

147 (3733.8)

required horizontal run H

REQUIRED

VERTICAL RISE

100 (2540)

IN INCHES

(MILLIMETERS) V

57 (1447.8)

13.75 (349.3)

50 (1270)

(1.5)

1.17 (0.4)

(3.1)

12.5 (3.8)

(4.6)

20 (6.1)

19.5’ (5.9)

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) HT

The shaded area within the lines represents acceptable

values for H

and VT

For vent configurations requiring more than one 90° elbow, the following formulas apply:

Formula 1: Formula 2: HT + V

< 4.2 V

< 24.75 feet (7.5m)

90°

Example:

= VT = 6 FT (1.8m)

= 3 FT (0.9m)

= 5 FT (1.5m)

= H

+ H

= .03 (two 90° elbows - 90°) = .03 (180° - 90°) = 2.7FT (0.8m)

HT = HR + HO = 8FT (2.4m) + 2.7FT (0.8m) = 10.7FT (3.3m) H

+ V

= 3FT (0.9m) + 5FT (1.5m) = 8FT (2.4m)

= 10.7FT (3.3m) + 6FT (1.8m) = 16.7FT (5.1m)

90°

Formula 1: HT < 4.2 V

4.2 VT = 4.2FT (1.3m) x 6FT (1.8m) = 25.2FT (7.7m)

10.7 FT (3.3m) < 25.2 FT (7.7m)

Formula 2: HT + V

16.7 FT (5.1m) < 24.75 FT (7.5m)

Since both formulas are met, this vent configuration is acceptable.

Example:

= 4 FT (1.2m)

= 1.5 FT (0.5m)

= V

+ V

= 2 FT (0.6m)

= 1 FT (0.3m)

= 1.5 FT (0.5m)

= H

= .03 (four 90° elbows - 90°) = .03 (360° - 90°) = 8.1 FT (2.5m)

= H

+ V

= 4FT (1.2m) + 1.5FT (0.5m) = 5.5FT (1.7m)

+ H2 + H

+ H

= 13.6FT (4.2m) + 5.5FT (1.7m) = 19.1FT (5.8m)

+ H4 = 2FT (0.6m) + 1FT (0.3m) + 1FT (0.3m) + 1.5FT (0.5m) = 5.5FT (1.7m)

= 5.5FT (1.7m) + 8.1FT (2.5m) = 13.6FT (4.2m)

Formula 1: HT < 4.2 V

4.2 VT = 4.2FT (1.3m) x 5.5FT (1.7m) = 23.1FT (7m)

< 24.75 FT (7.5m)

90°

13.6 FT (4.2m) < 23.1 FT (7m) Formula 2: HT + V

19.1 FT (5.8m) < 24.75 FT (7.5m)

< 24.75 FT (7.5m)

Since both formulas are met, this vent configuration is acceptable.

16.11A

W415-1232 / B / 05.15.14

3.9 TOP EXIT VERTICAL TERMINATION

(HT) < (VT)

Simple venting configurations.

See graph to determine the required vertical rise V

required horizontal run HT.

40 (12.2)

30 (9.1)

REQUIRED

VERTICAL

RISE IN FEET

(METERS) V

3 (0.9)

20 (6.1)

10 (3.1)

(1.5)

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H

The shaded area within the lines represents acceptable

values for HT and VT

For vent configurations requiring one or more 90° elbows the following formulas apply: Formula 1: H

Formula 2: HT + V

< V

< 40 feet (12.2m)

(3.1)

(4.6)

(6.1)

for the

Example: V

= 5 FT (1.5m)

= 6 FT (1.8m)

= 10 FT (3.1m)

= V

+ V2 + V3 = 5FT (1.5m) + 6FT (1.8m) + 10FT (3.1m) = 21FT (6.4m)

= 8 FT (2.4m)

= 2.5 FT (0.8m)

= H

+ H

= .03 (four 90° elbows - 90°)

= .03 (360° - 90°) = 8.1 FT (2.5m)

= H

+ V

Formula 1: HT < V

18.6FT (5.7m) < 21FT (6.4m) Formula 2: HT + V

39.6FT (12.1m) < 40FT (12.2m)

= 8FT (2.4m) + 2.5FT (0.8m) = 10.5 FT (3.2m)

+ H

= 10.5FT (3.2m) + 8.1FT (2.5m) = 18.6FT (5.7m)

= 18.6FT (5.7m) + 21FT (6.4m) = 39.6FT (12.1m)

< 40 FT (12.19m)

Since both formulas are met, this vent configuration is acceptable.

90°

18.1A

W415-1232 / B / 05.15.14

Simple venting configurations.

(HT) > (VT)

20 (6.1)

19 (5.8)

See graph to determine the required vertical rise V

required horizontal run H

for the

REQUIRED

VERTICAL

RISE IN FEET

(METERS) V

3 (0.9)

10 (3.1)

(1.5)

(3.1)

(4.6)

(6.1)

(7.6)

(9.1)

HORIZONTAL VENT RUN PLUS OFFSET IN FEET (METERS) H

The shaded area within the lines represents acceptable

values for H

and VT

For vent configurations requiring more than two 90° elbows the following formulas apply: Formula 1: H

Formula 2: HT + V

< 3V

< 40 feet (12.2m)

Example: V

= 2 FT (0.6m)

= 1 FT (0.3m)

= 1.5 FT (0.5m)

= V1+V2+V3= 2FT (0.6m) + 1FT (0.3m) + 1.5FT (0.5m) = 4.5FT (1.4m)

= 6 FT (1.8m)

= 2 FT (0.6m)

= H

+ H

= .03 (four 90° elbows - 90°)

= .03 (360° - 90°) = 8.1 FT (2.5m)

= H

+ V

= 6FT (1.8m) + 2FT (0.6m) = 8 FT (2.4m)

+ H

= 8FT (2.4m) + 8.1FT (2.5m) = 16.1FT (4.9m)

= 16.1FT (4.9m) + 4.5FT (1.4m) = 20.6 FT (6.3m)

90°

Formula 1: HT < 3V 3VT = 3FT (0.9m) x 4.5FT (1.4m) = 13.5FT (4.1m)

16.1FT (4.9m) > 13.5FT (4.1m) Since this formula is not met, this vent configuration is unacceptable. Formula 2: HT + VT < 40 feet (12.2m)

20.6FT (6.3m) < 40 (12.2m)

Since only formula 2 is met, this vent configuration is unacceptable and a new appliance location or vent configuration will need to be established to satisfy both formulas.

18.1_2B

W415-1232 / B / 05.15.14

4.0 INSTALLATION

WARNING

ENSURE TO UNPACK ALL LOOSE MATERIALS FROM INSIDE THE FIREBOX PRIOR TO HOOKING UP

THE GAS AND ELECTRICAL SUPPLY.

IF YOUR APPLIANCE IS SUPPLIED WITH A REMOTE ENSURE THE REMOTE RECEIVER IS IN THE

“OFF” POSITION PRIOR TO HOOKING UP THE GAS AND ELECTRICAL SUPPLY TO THE APPLIANCE.

FOR SAFE AND PROPER OPERATION OF THE APPLIANCE, FOLLOW THE VENTING INSTRUCTIONS

EXACTLY.

ALL INNER EXHAUST AND OUTER INTAKE VENT PIPE JOINTS MAY BE SEALED USING EITHER RED

RTV HIGH TEMP SILICONE SEALANT W573-0002 (NOT SUPPLIED) OR BLACK HIGH TEMP MILL PAC

W573-0007 (NOT SUPPLIED) WITH THE EXCEPTION OF THE APPLIANCE EXHAUST FLUE COLLAR

WHICH MUST BE SEALED USING MILL PAC.

IF USING PIPE CLAMPS TO CONNECT VENT COMPONENTS, 3 SCREWS MUST ALSO BE USED TO

ENSURE THE CONNECTION CANNOT SLIP OFF.

DO NOT CLAMP THE FLEXIBLE VENT PIPE.

RISK OF FIRE, EXPLOSION OR ASPHYXIATION. IMPROPER SUPPORT OF THE ENTIRE VENTING

SYSTEM MAY ALLOW VENT TO SAG AND SEPARATE. USE VENT RUN SUPPORTS AND CONNECT

VENT SECTIONS PER INSTALLATION INSTRUCTIONS.

RISK OF FIRE, DO NOT ALLOW LOOSE MATERIALS OR INSULATION TO TOUCH THE VENT PIPE.

REMOVE INSULATION TO ALLOW FOR THE INSTALLATION OF THE ATTIC SHIELD AND TO

MAINTAIN CLEARANCES TO COMBUSTIBLES.

68.2B

4.1 WALL AND CEILING PROTECTION

DO NOT FILL THE SPACE BETWEEN THE VENT PIPE AND ENCLOSURE WITH ANY TYPE OF

MATERIAL. DO NOT PACK INSULATION OR COMBUSTIBLES BETWEEN CEILING FIRESTOPS.

ALWAYS MAINTAIN SPECIFIED CLEARANCES AROUND VENTING AND FIRESTOP SYSTEMS.

INSTALL WALL SHIELDS AND FIRESTOPS AS SPECIFIED. FAILURE TO KEEP INSULATION OR

OTHER MATERIALS AWAY FROM VENT PIPE MAY CAUSE FIRE.

For clearances to combustible materials from the vent pipe, see “FRAMING” section.

WARNING

70.1

W415-1232 / B / 05.15.14

4.1.1 HORIZONTAL INSTALLATION

THE FIRESTOP ASSEMBLY MUST BE INSTALLED WITH THE VENT SHIELD TO THE TOP.

TERMINALS MUST NOT BE RECESSED INTO A WALL OR SIDING MORE THAN THE DEPTH OF THE

RETURN FLANGE OF THE MOUNTING PLATE.

This application occurs when venting through an exterior wall. Having determined the correct height for the air terminal location, cut and frame a hole in the exterior wall as illustrated to accommodate the ﬁ restop assembly. Dry ﬁ t the ﬁ restop assembly before proceeding to ensure the brackets on the rear surface ﬁ t to the inside surface of the horizontal framing.

The length of the vent shield may be cut shorter for combustible walls that are less than 8 1/2” (215.9mm) thick but the vent shield must extend the full depth of the combustible wall.

A. Apply a bead of caulking (not supplied) around the corner edge of the inside surface of the ﬁ restop assembly, ﬁ t the ﬁ restop assembly to the hole and secure using the 4 screws (supplied in your manual baggie).

WARNING

CAULKING

FIRESTOP

SPACER

VENT

SHIELD

DETERMINE THE CORRECT HEIGHT

FINISHING

MATERIAL

B. Once the vent pipe is installed in its ﬁ nal position, apply high temperature sealant W573-0007 (not supplied) between the pipe and the ﬁ restop.

4.1.2 VERTICAL INSTALLATION

This application occurs when venting through a roof. Installation kits for various roof pitches are available from your authorized dealer / distributor. See accessories to order speciﬁ c kits required.

A. Determine the air terminal location, cut and frame a square opening as

illustrated in the ceiling and the roof to provide the minimum 1“ (25mm) clearance between the vent pipe and any combustible material. Try to center the vent pipe location midway between two joists to prevent having to cut them. Use a plumb bob to line up the center of the openings. A vent pipe shield will prevent any materials such as insulation, from ﬁ lling up the 1” (25mm) air space around the pipe. Nail headers between the joist for extra support.

B. Apply a bead of caulking (not supplied) to the framework or to the Wolf

Steel vent pipe shield plate or equivalent (in the case of a ﬁ nished ceiling), and secure over the opening in the ceiling. A ﬁ restop must be placed on the bottom of each framed opening in a roof or ceiling that the venting system passes through. Apply a bead of caulking all around and place a ﬁ restop spacer over the vent shield to restrict cold air from being drawn into the room or around the ﬁ replace. Ensure that both spacer and shield maintain the required clearance to combustibles. Once the vent pipe is installed in its ﬁ nal position, apply sealant between the pipe and the ﬁ restop assembly.

C. In the attic, slide the vent pipe collar down to cover up the open end of the shield and

tighten. This will prevent any materials, such as insulation, from ﬁ lling up the 1” (25mm) air space around the pipe.

20.2A

FIRESTOP

UNDERSIDE OF

VENT PIPE

SHIELD

JOIST

CAULKING

VENT

PIPE

COLLAR

VENT

PIPE

SHIELD

W415-1232 / B / 05.15.14

21.1

4.2 USING FLEXIBLE VENT COMPONENTS

WARNING

DO NOT ALLOW THE INNER FLEX PIPE TO BUNCH UP ON HORIZONTAL OR VERTICAL RUNS AND ELBOWS.

KEEP IT PULLED TIGHT.

SPACERS ARE ATTACHED TO THE INNER FLEX PIPE AT PREDETERMINED INTERVALS TO MAINTAIN AN EVEN AIR GAP TO THE OUTER FLEX PIPE. THIS GAP IS REQUIRED FOR SAFE OPERATION. A SPACER IS REQUIRED

AT THE START, MIDDLE AND END OF EACH ELBOW TO ENSURE THIS GAP IS MAINTAINED. THESE SPACERS

MUST NOT BE REMOVED.

For safe and proper operation of the appliance, follow the venting instructions exactly. All inner ﬂ ex pipe and outer ﬂ ex pipe joints may be sealed using high

ELBOW

SPACERS

temperature sealant W573-0002 (not supplied) or the high temperature sealant W573-0007 Mill Pac (not supplied). However, the high temperature sealant W573-0007 Mill Pac (not supplied) must be used on the joint connecting the inner ﬂ ex pipe and the exhaust ﬂ ue collar.

Use only approved ﬂ exible vent pipe kits marked:

“Wolf Steel Approved Venting” as identiﬁ ed by the stamp only on the outer ﬂ ex pipe.

22.1

4.2.1 HORIZONTAL AIR TERMINAL INSTALLATION

A. Stretch the inner ﬂ ex pipe to the required length taking into

account the additional length needed for the ﬁ nished wall surface. Apply a heavy bead of the high temperature sealant W573-0007 Mill Pac (not supplied) to the inner sleeve of the air terminal. Slip the vent pipe a minimum of 2” (50.8mm) over the inner sleeve of the air terminal and secure with 3 #8 screws.

B. Using the outer ﬂ ex pipe, slide over the outer combustion

air sleeve of the air terminal and secure with 3 #8 screws. Seal using high temperature sealant W573-0002 (not supplied).

C. Insert the vent pipes through the ﬁ restop maintaining the required

clearance to combustibles. Holding the air terminal (lettering in an upright, readable position), secure to the exterior wall and make weather tight by sealing with caulking (not supplied).

D. If more vent pipe needs to be used to reach the ﬁ replace, couple

them together as illustrated. The vent system must be supported approximately every 3 feet (0.9m) for both vertical and horizontal runs. Use noncombustible strapping to maintain the minimum clearance to combustibles.

#10x2"

SCREWS

HI-TEMP

SEALANT

OUTER

FLEX PIPE

CAULKING

INNER FLEX

PIPE

2" (50.8mm) OVERLAP

HIGH TEMPERATURE

#8 X 1/2” SELF DRILLING

SCREWS & WASHERS

INNER FLEX PIPE

OUTER FLEX PIPE

SEALANT

INNER COUPLER

OUTER COUPLER

OUTER

FLEX PIPE

The air terminal mounting plate may be recessed into the exterior wall or siding no greater than the depth of its return ﬂ ange.

23.1B

W415-1232 / B / 05.15.14

4.2.2 VERTICAL AIR TERMINAL INSTALLATION

MAINTAIN A MINIMUM 2” (51mm) SPACE BETWEEN THE AIR INLET BASE AND THE STORM COLLAR.

A. Fasten the roof support to the roof using the screws provided. The

roof support is optional. In this case the venting is to be adequately supported using either an alternate method suitable to the authority having jurisdiction or the optional roof support.

B. Stretch the inner ﬂ ex pipe to the required length. Slip the

inner ﬂ ex pipe a minimum of 2” (51mm) over the inner pipe of the air terminal connector and secure with 3 #8 screws. Seal using a heavy bead of high temperature sealant W573-0007 (not supplied).

WARNING

C. Repeat using the outer ﬂ ex pipe, using a heavy bead of

high temperature sealant W573-0002 (not supplied).

D. Thread the air terminal connector / vent pipe assembly down through

the roof. The air terminal must be positioned vertically and plumb. Attach the air terminal connector to the roof support, ensuring that the top of the air terminal is 16” (406mm) above the highest point that it penetrates the roof.

E. Remove nails from the shingles, above and to the sides of the air

terminal connector. Place the ﬂ ashing over the air terminal connector leaving a min. 3/4” (19mm) of the air terminal connector showing above the top of the ﬂ ashing. Slide the ﬂ ashing underneath the sides and upper edge of the shingles. Ensure that the air terminal connector is properly centred within the ﬂ ashing, giving a 3/4” (19mm) margin all around. Fasten to the roof. Do not nail through the lower portion of the ﬂ ashing. Make weather-tight by sealing with caulking. Where possible, cover the sides and top edges of the ﬂ ashing with rooﬁ ng material.

2” (51mm)

F. Aligning the seams of the terminal and air terminal connector,

place the terminal over the air terminal connector making sure the vent pipe goes into the hole in the terminal. Secure with the three screws provided.

G. Apply a heavy bead of weatherproof caulking 2” (51mm) above

the ﬂ ashing. Install the storm collar around the air terminal and slide down to the caulking. Tighten to ensure that a weathertight seal between the air terminal and the collar is achieved.

ROOF SUPPORT

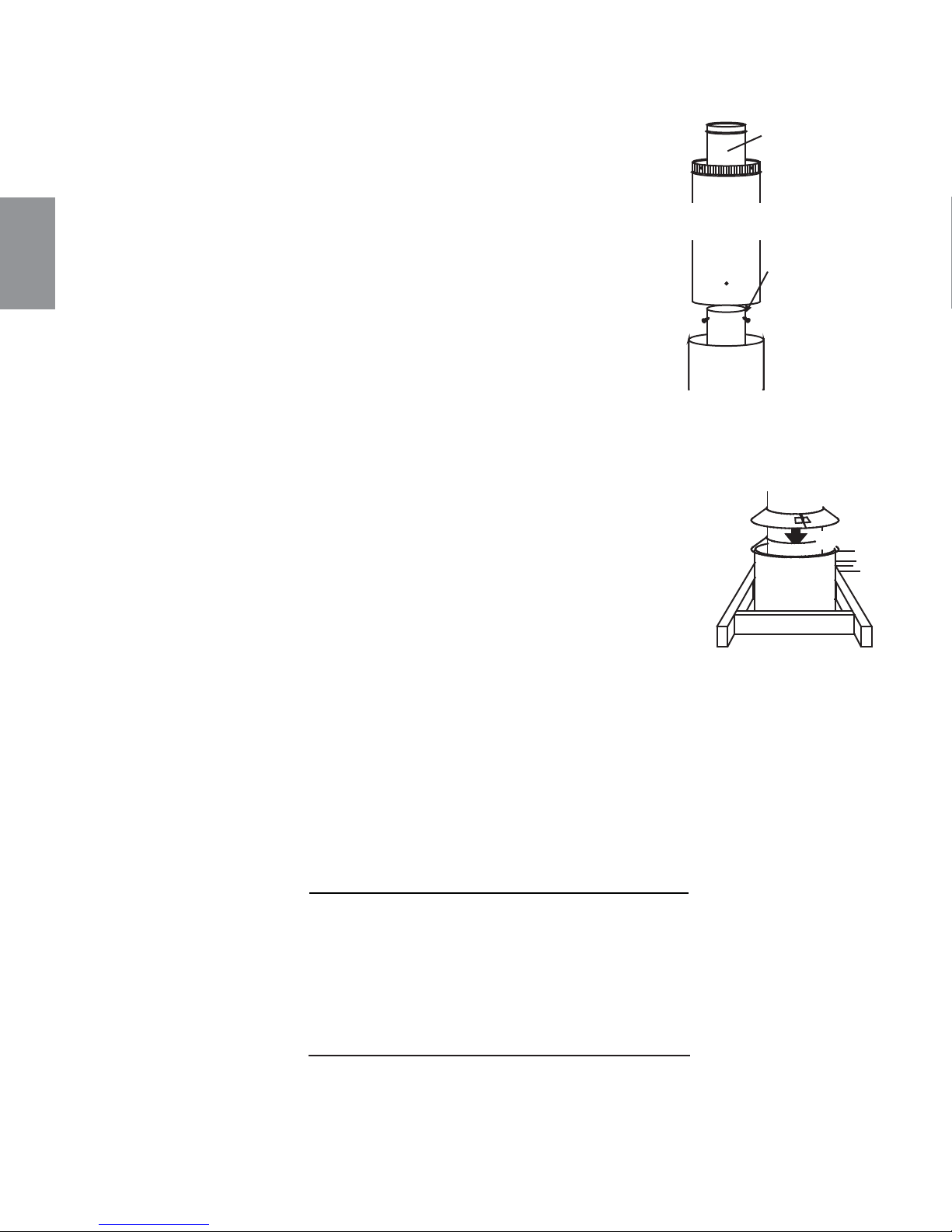

INNER PIPE

AIR

TERMINAL

CONNECTOR

HIGH TEMPERATURE SEALANT

INNER FLEX PIPE

OUTER FLEX PIPE

AIR I NL ET BASE

CAULKING

STORM COLLAR

WEA THER SEALANT

FLASHING

H. If more vent pipe needs to be used to reach the appliance see “HORIZONTAL

AIR TERMINAL INSTALLATION” section.

W415-1232 / B / 05.15.14

24.1A

4.2.3 APPLIANCE VENT CONNECTION

A. Install the inner ﬂ ex pipe to the appliance. Secure with 3 screws

and ﬂ at washers. Seal the joint and screw holes using the high temperature sealant W573-0007 (not supplied).

B. Install the outer ﬂ ex pipe to the appliance. Attach and seal the

joints using the high temperature sealant Mill-Pac.

4.3 USING RIGID VENT COMPONENTS

The vent system must be supported approximately every 3 feet (0.9m) for both vertical and horizontal runs. Use Wolf Steel Ltd. support ring assembly or equivalent noncombustible strapping to maintain the minimum clearance to combustibles for both vertical and horizontal runs.

ll inner exhaust and outer intake vent pipe joints may be sealed using either red high temperature silicone sealant W573-0002 (not supplied) or black high temperature sealant W573-0007 Mill Pac (not supplied) with the exception of the appliance exhaust ﬂ ue collar which must be sealed using Mill Pac.

4.3.1 HORIZONTAL AIR TERMINAL INSTALLATION

#8 X 1/2”

SELF

DRILLING

SCREWS

2” (50.8mm) OVERLAP

HIGH TEMP SEALANT

28.1B

25.1A

WARNING

RISK OF FIRE, DO NOT ALLOW LOOSE MATERIALS OR INSULATION TO TOUCH THE VENT PIPE.

REMOVE INSULATION TO ALLOW FOR THE INSTALLATION OF THE ATTIC SHIELD AND TO

MAINTAIN CLEARANCES TO COMBUSTIBLES.

A. Move the appliance into position. Measure the

vent length required between terminal and appliance taking into account the additional length needed for the ﬁ nished wall surface and any 1¼” (31.8mm) overlaps between venting components.

B. Apply high temperature sealant W573-0007 (not

supplied) to the outer edge of the inner collar of the appliance. Attach the ﬁ rst inner rigid pipe component and secure using 3 self tapping screws. Repeat using the outer rigid pipe.

C. Insert the vent pipes through the ﬁ restop maintaining the required clearance to combustibles. Holding

the air terminal (lettering in an upright, readable position), secure to the exterior wall and make weather tight by sealing with caulking (not supplied).

The air terminal mounting plate may be recessed into the exterior wall or siding no greater than the depth of the return ﬂ ange.

#10x2"

SCREWS

CAULKING

OUTER RIGID PIPE

1" (25.4mm)

INNER RIGID

PIPE

SELF DRILLING

SCREWS

26.1A

OVERLAP

HI-TEMP

SEALANT

#8x1/2"

W415-1232 / B / 05.15.14

4.3.2 VERTICAL AIR TERMINAL INSTALLATION

A. Move the appliance into position.

B. Fasten the roof support to the roof using the screws provided. The

roof support is optional. In this case the venting is to be adequately supported using either an alternate method suitable to the authority having jurisdiction or the optional roof support.

C. Apply high temperature sealant W573-0007 (not supplied) to the

outer edge of the inner sleeve of the air terminal. Slip the inner coupler a minimum of 2” (50.8mm)over the sleeve and secure using 3 screws.

D. Apply high temperature sealant W573-0002 (not supplied) to the

outer edge of the of the outside sleeve of the air terminal connector. Slip the outer coupler over the sleeve and secure as before. Trim the outer coupler even with the inner coupler end.

E. Thread the air terminal connector / vent pipe assembly down

through the roof support and attach, ensuring that a minimum 16” (406.4mm) of air terminal connector will penetrate the roof when fastened. If the attic space is tight, we recommend threading the Wolf Steel vent pipe collar or equivalent loosely onto the air terminal connector / vent pipe assembly as it is passed through the attic. The air terminal connector must be located vertically and plumb.

F. Remove nails from the shingles, above and to the sides of the air terminal

connector. Place the ﬂ ashing over the air terminal connector and slide it underneath the sides and upper edge of the shingles. Ensure that the air terminal connector is properly centered within the ﬂ ashing, giving a 3/4” (19.1mm) margin all around. Fasten to the roof. Do NOT nail through the lower portion of the ﬂ ashing. Make weather-tight by sealing with caulking. Where possible, cover the sides and top edges of the ﬂ ashing with rooﬁ ng material.

G. Apply a heavy bead of waterproof caulking 2” (50.8mm) above the ﬂ ashing. Install the storm collar

around the air terminal and slide down to the caulking. Tighten to ensure that a weather-tight seal between the air terminal connector and the collar is achieved.

H. Continue adding rigid venting sections, sealing and securing as above. Attach the inner collapsed

telescopic sleeve to the last section of rigid piping. Secure with screws and seal. Repeat using the outer telescopic sleeve.

I. Run a bead of high temperature sealant W573-0007 (not supplied) around the outside of the inner

collar on the appliance. Pull the telescopic sleeve a minimum of 2” (50.8mm) onto the collar. Secure with 3 screws. Repeat with the outer telescopic sleeve.

J. In the attic, slide the vent pipe collar down to cover up the open end of the shield and tighten. This will

prevent any materials, such as insulation, from ﬁ lling up the 1” (25.4mm) air space around the pipe.

INNER PIPE

AIR

TERMINAL

CONNECTOR

HIGH TEMPERATURE SEALANT

INNER RIGID

PIPE

OUTER

RIGID PIPE

VENT

PIPE

COLLAR

VENT

PIPE

SHIELD

27.2A

4.3.3 RESTRICTING VERTICAL VENTS

Vertical installations may display a very active ﬂ ame. If this appearance is not desirable, the vent exit must be restricted using a restrictor vent kit. Refer to “ACCESORIES” in the “REPLACEMENTS” section for the appropriate kit. This will reduce the velocity of the exhaust gases, slowing down the ﬂ ame pattern and creating

a more traditional gentle ﬂ ame appearance. Speciﬁ c instructions are included with the kit.

W415-1232 / B / 05.15.14

77.3

AIR

INTAKE

EXHAUST

FLUE

FLEX

LINER

* 40 FT (12.2m)

MAX.

10 FT (3.1m)

MIN

COAXIAL TO

CO-LINEAR

ADAPATER

APPLIANCE

VENT ADAPTOR

TERMINATION

4.4 VERTICAL THROUGH EXISTING CHIMNEY

WARNING

RISK OF FIRE!

CO-AXIAL TO CO-LINEAR VENTING CONFIGURATIONS MUST ONLY BE USED IN A NON-

COMBUSTIBLE CHIMNEY OR ENCLOSURE. INSTALLATION IN A COMBUSTIBLE ENCLOSURE COULD

RESULT IN A FIRE.

This appliance is designed to be attached to a 3” (76.2mm) co-linear aluminum ﬂ ex vent system running the full length of a masonry chimney.

The ﬂ ex liners accommodate any contours of a masonry chimney, however, it is necessary to keep the ﬂ exible liners as straight as possible. The inlet air collar of the termination cap must be connected to the air intake ﬂ ex liner and the exhaust collar must be connected to the exhaust ﬂ exible liner.

Both Simpson Duravent and Selkirk co-linear to co-axial adaptors have been approved on this appliance (NOTE: A vent adaptor will be required directly off the appliance). Follow vent manufacturer’s installation instructions.

Different manufacturer’s venting components must not be combined. Once the preferred manufacturer’s appliance adaptor has been attached, the remainder of the system must be that of the same manufacturer.

The only exception to this rule is to use Wolf Steel’s approved 3” (76.2mm) ﬂ ex liner and co-linear termination.

* Measured from appliance ﬂ ue collar to termination ﬂ ue collar

7.6A

W415-1232 / B / 05.15.14

4.5 MOBILE HOME INSTALLATION

This appliance is also certiﬁ ed to be installed as an OEM (Original Equipment Manufacturer) installation in a manufactured home (U.S. only) or mobile home and must be installed in accordance with the manufacturer’s instructions and the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280, in the United States or the Mobile Home Standard, CAN/CSA Z240 MH Series, in Canada. This appliance is only for use with the type(s) of gas indicated on the rating plate.

This Mobile/Manufactured Home Listed appliance comes factory equipped with a means to secure the unit. Built in appliances are equipped with 1/4” (6.4mm) diameter holes located in the front left and right corners of the base. Use #10 hex head screws, inserted through the holes in the base to secure. For free standing products contact your local authorized dealer / distributor for the appropriate securing kit. For mobile home installations, the appliance must be fastened in place. It is recommended that the appliance be secured in all installations. Always turn off the pilot and the fuel supply at the source, prior to moving the mobile home. After moving the mobile home and prior to lighting the appliance, ensure that the logs are positioned correctly.

This appliance is certiﬁ ed to be installed in an aftermarket permanently located, manufactured (mobile) home, where not prohibited by local codes. This appliance is only for use with the type of gas indicated on the rating plate. This appliance is not convertible for use with other gases, unless a certiﬁ ed kit is used.

conversion kit is supplied with the mobile home appliance.

Conversion Kits This appliance is ﬁ eld convertible between Natural Gas (NG) and Propane (LP). To convert from one gas to another consult your Authorized dealer/distributor.

29.1A

W415-1232 / B / 05.15.14

4.6 GAS INSTALLATION

WARNING

RISK OF FIRE, EXPLOSION OR ASPHYXIATION. ENSURE THERE ARE NO IGNITION SOURCES SUCH AS

SUPPORT GAS CONTROL WHEN ATTACHING GAS SUPPLY PIPE TO PREVENT DAMAGING GAS LINE.

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT

WITH THE GLASS DOOR OPENED OR REMOVED. PURGING OF THE GAS SUPPLY LINE SHOULD BE

PERFORMED BY A QUALIFIED SERVICE TECHNICIAN. ASSURE THAT A CONTINUOUS GAS FLOW IS AT

THE BURNER BEFORE CLOSING THE DOOR. ENSURE ADEQUATE VENTILATION. FOR GAS AND

ELECTRICAL LOCATIONS, SEE “DIMENSION” SECTION.

ALL GAS CONNECTIONS MUST BE CONTAINED WITHIN THE APPLIANCE WHEN COMPLETE.

HIGH PRESSURE WILL DAMAGE VALVE. DISCONNECT GAS SUPPLY PIPING BEFORE TESTING GAS

LINE AT TEST PRESSURES ABOVE 1/2 PSIG.

VALVE SETTINGS HAVE BEEN FACTORY SET, DO NOT CHANGE.

Installation and servicing to be done by a qualiﬁ ed installer. Do not use open ﬂ ame.

• Move the appliance into position and secure.

• If equipped with a ﬂ ex connector the appliance is designed to accept a 1/2” (13mm) gas supply.

Without the connector it is designed to accept a 3/8” (9.5mm) gas supply. The appliance is equipped with a manual shut off valve to turn off the gas supply to the appliance.

• Connect the gas supply in accordance to local codes. In the absence of local codes, install to the

current CAN/CSA-B149.1 Installation Code in Canada or to the current National Fuel Gas Code, ANSI Z223.1 / NFPA 54 in the United States.

• When ﬂ exing any gas line, support the gas valve so that the lines are not bent or kinked.

• Check for gas leaks by brushing on a soap and water solution.

SPARKS OR OPEN FLAMES.

30.1

4.7 OPTIONAL WALL SWITCH

DO NOT CONNECT EITHER THE WALL SWITCH, THERMOSTAT OR GAS VALVE DIRECTLY TO 110

For ease of accessibility, an optional remote wall switch or millivolt thermostat may be installed in a convenient location. Route a 2 strand, solid core millivolt wire from the valve to the wall switch or millivolt thermostat. The recommended maximum lead length depends on wire size:

WIRE SIZE MAX. LENGTH 14 gauge (1.8mm) 100 feet (30.5m) 16 gauge (1.5mm) 60 feet (18.3m) 18 gauge (1.2mm) 40 feet (12.2m)

Refer to"WIRING DIAGRAM"

WARNING

VOLT ELECTRICITY.

50.6

W415-1232 / B / 05.15.14

5.0 FRAMING

WARNING

RISK OF FIRE!

IN ORDER TO AVOID THE POSSIBILITY OF EXPOSED INSULATION OR VAPOUR BARRIER COMING

IN CONTACT WITH THE APPLIANCE BODY, IT IS RECOMMENDED THAT THE WALLS OF THE

APPLIANCE ENCLOSURE BE “FINISHED” (IE: DRYWALL / SHEETROCK), AS YOU WOULD FINISH

ANY OTHER OUTSIDE WALL OF A HOME. THIS WILL ENSURE THAT CLEARANCE TO

COMBUSTIBLES IS MAINTAINED WITHIN THE CAVITY.

DO NOT NOTCH THE FRAMING AROUND THE APPLIANCE STAND-OFFS. FAILURE TO MAINTAIN

AIR SPACE CLEARANCE MAY CAUSE OVER HEATING AND FIRE. PREVENT CONTACT WITH

SAGGING OR LOOSE INSULATION OR FRAMING AND OTHER COMBUSTIBLE MATERIALS. BLOCK

OPENING INTO THE CHASE TO PREVENT ENTRY OF BLOWN-IN INSULATION. MAKE SURE

INSULATION AND OTHER MATERIALS ARE SECURED.

WHEN CONSTRUCTING THE ENCLOSURE ALLOW FOR FINISHING MATERIAL THICKNESS TO MAINTAIN CLEARANCES. FRAMING OR FINISHING MATERIAL CLOSER THAN THE MINIMUMS

LISTED MUST BE CONSTRUCTED ENTIRELY OF NON-COMBUSTIBLE MATERIALS. MATERIALS

CONSISTING ENTIRELY OF STEEL, IRON, BRICK, TILE, CONCRETE, SLATE, GLASS OR PLASTERS, OR ANY COMBINATION THEREOF ARE SUITABLE. MATERIALS THAT ARE REPORTED AS PASSING

ASTM E 136, STANDARD TEST METHOD FOR BEHAVIOUR OF MATERIALS IN A VERTICAL TUBE

FURNACE AT 1382° F (750°C) AND UL763 SHALL BE CONSIDERED NON-COMBUSTIBLE

MATERIALS.

MINIMUM CLEARANCE TO COMBUSTIBLES MUST BE MAINTAINED OR A SERIOUS FIRE HAZARD

COULD RESULT.

THE APPLIANCE REQUIRES A MINIMUM ENCLOSURE HEIGHT. MEASURE FROM THE APPLIANCE

BASE.

IF STEEL STUD FRAMING KITS WITH CEMENT BOARD ARE PROVIDED, OR SPECIFIED IN THE

INSTALLATION INSTRUCTIONS. THEY MUST BE INSTALLED.

FINISHING MUST BE DONE USING A NON-COMBUSTIBLE MATERIAL PLACED FLUSH WITH THE

FRONT FACE OF THE UNIT AND EXTENDING FROM THE TOP OF THE UNIT SUCH AS

CEMENT BOARD, CERAMIC TILE, MARBLE, ETC. DO NOT USE WOOD OR DRYWALL.

ANY FIRE RATED DRYWALL IS NOT ACCEPTABLE.

71.1B

W415-1232 / B / 05.15.14

5.7.1 MINIMUM FRAMING DIMENSIONS

ENCLOSURE

TOP

FINISHING MATERIAL

50 1/2"

1283mm MIN

ELECTRICAL

CONNECTION

18 9/16"

471mm

GAS

34 3/4"

INLET

LOCATION

883mm

1 15/16"

49mm

8 13/16"

224mm

* Based on a 1/2" ﬁ nishing material

FRAMING DIMENSIONS

Ref B35 B42

A 35 1/2” (902mm) 42 1/2” (1080mm)

W415-1232 / B / 05.15.14

It is best to frame your appliance after it is positioned and the vent system is installed. Frame to local building codes. It is not necessary to install a hearth extension with this appliance. When roughing in the appliance, raise the appliance to accommodate for the thickness of the ﬁ nished ﬂ oor materials, i.e. tile, carpeting, hard wood, which if not planned for will interfere with the opening of the lower access door and the installation of many decorative ﬂ ashing accessories. Combustible materials may be installed ﬂ ush with the front of the appliance but must not cover any of the black face-areas of the appliance. Non-combustible material (brick, stone or ceramic tile) may protrude in these areas.

Minimum clearance to combustible construction from appliance and vent surfaces: Combustible Framing:

- 0" to stand-offs

- 1" (25mm) to bottom and sides of the vent pipe*

- 3" (76mm) to top of the vent pipe* Combustible Finishing:

- 0" to rear

- 0" to front face top and sides Top Exit

- 50 1/2" (1283mm) to combustible enclosure from base of the appliance

- 54" (1372mm) to ceiling from base of the appliance

* HORIZONTAL VENT SECTIONS: A minimum of 1" (25mm) at the bottom and sides and 3" (76mm) at the top of the vent pipe on all horizontal runs to combustibles is required. Use ﬁ restop spacer W010-1774 (supplied).

* VERTICAL VENT SECTIONS: A minimum of 1" (25mm) all around the vent pipe on all vertical runs to combustibles is required except for clearances in appliance enclosures. See "MINIMUM ENCLOSURE CLEARANCES" section. Use ﬁ restop spacer W500-0096 (not supplied).

OUTSIDE CHASE

INSIDE

14 1/2"

368mm

MINIMUM ENCLOSURE CLEARANCES

Ref B35 B42

A 35 1/2” (902mm) 42 1/2” (1080mm)

B 49 1/8" (1247mm) 56" (1422mm) C 32 7/8" (835mm) 37 7/8 (962mm)

51mm

CHASE

SIDE WALL

14 1/2" 368mm

W415-1232 / B / 05.15.14

5.1 MINIMUM ENCLOSURE CLEARANCES

54"

[1372mm]

CEILING

(MIN)

50 1/2"

16 1/4"

[412mm]

COMBUSTIBLE

3" [76mm] MINIMUM

3" [76mm]

[51mm]

NON-COMBUSTIBLE

BRICK

3" [76mm]

0” (0MM) IF NON-COMBUSTIBLE FINISHING IS USED SUCH AS BRICK AND STONE.

[25mm]

[1283mm]

18 9/16" [471mm]

40 3/8" [1105mm] MINIMUM

PLUS RISE*

[25mm]

W415-1232 / B / 05.15.14

5.2 ALCOVE CLEARANCES

NOTE: Recesses or alcoves above the appliance can be made as deep as desired provided the minimum clearances to combustibles are maintained.

Non-combustible material can be used, provided the minimum clearances to combustible materials are applied. The minimum enclosure volume must be increased by no less than the volume of the recess. This adjustment

can be made by increasing any or all of the height, width and depth of the enclosure.

RECESS OR ALCOVE AREA

ENCLOSURE AREA

APPLIANCE

71.2

5.3 NON-COMBUSTIBLE FACING MATERIAL

FINISH

MATERIAL

TOP OF

APPLIANCE

2" (51mm)

WARNING: Non-combustible facing material may protrude from the top, and/or sides of this appliance,

as illustrated [up to a maximum of 6” (152.4mm)]. Greater than 6” (152.4mm) protrusions are considered a

NON-COMBUSTIBLE

FACING MATERIAL

4" (102mm) 2" (51mm) 0" (0mm)

6" (152mm)

4" (102mm)

mantel and must meet the combustible mantel requirements.

FRONT OF

APPLIANCE

2" (51mm) 4" (102mm) 6" (152mm)

0" (0mm)

2" (51mm)

4" (102mm)

FINISH MATERIAL

NON-COMBUSTIBLE

FACING MATERIAL

71.4B

W415-1232 / B / 05.15.14

5.4 MINIMUM MANTEL CLEARANCES

WARNING

RISK OF FIRE, MAINTAIN ALL SPECIFIED AIR SPACE CLEARANCES TO COMBUSTIBLES. FAILURE

TO COMPLY WITH THESE INSTRUCTIONS MAY CAUSE A FIRE OR CAUSE THE APPLIANCE TO

OVERHEAT. ENSURE ALL CLEARANCES (I.E. BACK, SIDE, TOP, VENT, MANTEL, FRONT, ETC.) ARE

CLEARLY MAINTAINED.

WHEN USING PAINT OR LACQUER TO FINISH THE MANTEL, THE PAINT OR LACQUER MUST BE

HEAT RESISTANT TO PREVENT DISCOLOURATION.

73.1

Combustible Mantel clearance can vary according to the Mantel depth. Use the graph to help evaluate the clearance needed. These same requirements apply to any combustibles protruding on either side of the appliance.

8"8"

MANTEL

203mm

7 ( /

12" (305mm)

10" (254mm)

(

6" (152mm)

4" (102mm)

2" (51mm)



24681012

203mm

152mm

102mm

TOP OF APPLIANCE

152mm

102mm

51mm

OPENING

MANTEL DEPTH (INCHES)

W415-1232 / B / 05.15.14

6.0 FINISHING

WARNING

RISK OF FIRE!

NEVER OBSTRUCT THE FRONT OPENING OF THE APPLIANCE.

THE FRONT OF THE APPLIANCE MUST BE FINISHED WITH ANY NON-COMBUSTIBLE MATERIALS

SUCH AS BRICK, MARBLE, GRANITE, ETC., PROVIDED THAT THESE MATERIALS DO NOT GO

BELOW THE SPECIFIED DIMENSION AS ILLUSTRATED.

DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS

REMOVED, CRACKED, BROKEN OR SCRATCHED.

FACING AND/OR FINISHING MATERIAL MUST NEVER OVERHANG INTO THE APPLIANCE OPENING.

6.1 DOOR REMOVAL AND INSTALLATION

WARNING

GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.

THE DOOR LATCHES ARE PART OF A SAFETY SYSTEM AND MUST BE PROPERLY ENGAGED. DO

NOT OPERATE THE APPLIANCE WITH LATCHES DISENGAGED.

FACING AND/OR FINISHING MATERIALS MUST NOT INTERFERE WITH AIR FLOW THROUGH AIR

OPENINGS, LOUVRES OPENINGS, OPERATION OF LOUVRES OR DOORS OR ACCESS FOR

SERVICE. OBSERVE ALL CLEARANCES WHEN APPLYING COMBUSTIBLE MATERIALS.

72.1A

BEFORE DOOR IS REMOVED TURN THE APPLIANCE OFF AND WAIT UNTIL APPLIANCE IS COOL TO

THE TOUCH. DOORS ARE HEAVY AND FRAGILE SO HANDLE WITH CARE.

75.1

Before the glass door can be removed, the safety screen must be removed. Lift the safety barrier off the 4 shoulder screws, tilt the top forward and remove from the unit.

Leave a hand on the glass door during entire door removal. The glass door is secured to the ﬁ rebox with two latches along the top and two along the bottom. Pull the handles of the latches forward, then lift the latches out from the door frame to release the top of the door. Repeat the same step for the two bottom latches. Next, pivot the door forward until the top edge clears the front of the appliance. Carefully grip the sides of the door lifting it off the unit.

Reverse these steps to re-install the screen and door. Ensure safety screen is installed correctly.

W415-1232 / B / 05.15.14

6.2 B35 LOG PLACEMENT

WARNING

FAILURE TO POSITION THE LOGS IN ACCORDANCE WITH THESE DIAGRAMS OR FAILURE TO USE

ONLY LOGS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY

DAMAGE OR PERSONAL INJURY.

LOGS MUST BE PLACED IN THEIR EXACT LOCATION IN THE APPLIANCE. DO NOT MODIFY THE

PROPER LOG POSITIONS, SINCE APPLIANCE MAY NOT FUNCTION PROPERLY AND DELAYED

IGNITION MAY OCCUR.

THE LOGS ARE FRAGILE AND SHOULD BE HANDLED WITH CARE.

76.1A

PHAZERTM logs and glowing embers exclusive to Napoleon, provide a unique and realistic glowing effect that is

different in every installation. Take the time to carefully position the glowing embers for a maximum glowing effect. Log colours may vary. During the initial use of the appliance, the colours will become more uniform as colour pigments burn in during the heat activated curing process.

PINS

A. Place the rear log (W135-0543) ﬁ rmly onto

the two studs located at the rear of the support tray. Ensure the log sits ﬂ at and does not cover the pilot opening. Place two pins in holes located on the top of the rear

log.

C. Place the right log (W135-0545) onto the two

studs located on the right side of the log

support.

B. Place the left log (W135-0544) onto the two studs located on the left side of the log support.

D. Place the left crossover log (W135-0546) onto the pin located in the left side of the rear log, allow it to rest in the notch of the left log.

W415-1232 / B / 05.15.14

F. Tear the ember material into small thin pieces

and spread evenly on top of the burner. Ember material will only glow when exposed to direct ﬂ ame.

E. Place the right crossover log (W135-0547)

onto the pin located in the right side of the rear log, allow it to rest in the notch of the right log.

6.3 B42 LOG PLACEMENT

PINS

A. Place the rear log (W135-0574) ﬁ rmly onto

the two studs located at the rear of the support tray. Ensure the log sits ﬂ at and does not cover the pilot opening. Place two pins in holes located on the top of the rear

log.

G. Reinstall the door and safety screen.

B. Place the left log (W135-0544) onto the two studs located on the left side of the log support.

C. Place the right log (W135-0545) onto the two

studs located on the right side of the log

support.

W415-1232 / B / 05.15.14

D. Place the left crossover log (W135-0546) onto the pin located in the left side of the rear log, allow it to rest in the notch of the left log.

F. Tear the ember material into small thin pieces

and spread evenly on top of the burner. Ember material will only glow when exposed

to direct ﬂ ame.

E. Place the right crossover log (W135-0547)

onto the pin located in the right side of the rear log, allow it to rest in the notch of the right log.

6.4 GLOWING EMBERS

Tear the embers into pieces and place along the front row of ports covering all of the burner area in front of the small logs. Care should be taken to shred the embers into thin, small irregular pieces as only the exposed edges of the ﬁ bre hairs will glow. The ember material will only glow when exposed to direct ﬂ ame;

however, care should be taken to not block the burner ports.

Blocked burner ports can cause an incorrect ﬂ ame pattern, carbon deposits and delayed ignition. PHAZERTM logs glow when exposed to direct ﬂ ame. Use only certiﬁ ed "glowing embers" and PHAZERTM logs available from your authorized dealer / distributor.

6.5 LOGO PLACEMENT

Remove the backing of the logo supplied and place on the glass viewing door, as indicated.

G. Reinstall the door and safety screen, refer to

the video tutorial or your installation manual for installation instructions.

½"(12.7mm)

LOGO

97.1A

½"(12.7mm)

W415-1232 / B / 05.15.14

6.6 BATTERY BACK-UP INSTALLATION

NOTE: In the event of a power failure your appliance can be operated using the battery back-up supplied.

A. Remove the safety screen by lifting it up and off of the four shoulder screws. B. Locate your battery holder, this would have been supplied in the manual baggie. C. Locate the red and black wires from the control module to connect to the battery holder, as shown below. D. Connect the red wire from the control module to the red wire of the battery back-up. Ensure the protective

sleeve covers the connections, as shown below.

E. Connect the black wire from the control module to the black wire of the battery back-up. Ensure the

protective sleeve covers the connections, as shown below.

F. Install two “D” size batteries, ensure the positive and negative ends correspond with those identiﬁ ed on the

holder.

G. Place the battery holder either onto the hearth, or in the front left corner of the control area, for the duration

of the power failure, as shown below.

H. Ensure the safety screen is reinstalled onto the appliance during operation.

NOTE: Once the power has been restored, you must disconnect the battery back-up or remove the batteries from the holder. The system will drain the batteries if they are left in the battery holder.

RED WIRE

BLACK WIRE

BATTERY HOUSING

W415-1232 / B / 05.15.14

CONTROL MODULE

6.7 WIRING DIAGRAM

wall switch or remote control must be installed in a convenient location to operate the main burner. A 20’ (6.1m) ength of 18 gauge wire is connected to the gas valve wire harness for this wall switch, however, if a greater length s required route 2-strand (solid core) wire complete with two 1/4” (6.4mm) insulated male quick connects through

he electrical hole located at the bottom left side of the appliance and connect to the wire harness as shown.

NOTE: WIRE TAGS

ARE BRACKETED

PTIONAL

BATTERY

AC ADAPTOR

HOLDER

Red

Black

Black (3 Volt)

IGNITION MODULE

MAIN BURNER SWITCH

White

(S)

Orange

Grounded to Sheet Metal

Red

Black

[through Gas line conduit]

VENT

AS VALVE

RACKET

OUT

PILOT ASSEMBLY

PILOT G

AS LINE

PILOT

ADJ

Black

NOTE: The battery holder was supplied with your appliance but not connected. In an event of a power failure, install two 'D' batteries in the holder and attach to wire harness as illustrated above.

WIRE

HARNESS

BlackRedBrown

W415-1232 / B / 05.15.14

7.0 OPERATION

7.1 B35NT/B35PT & B42NT/B42PT (MILLIVOLT)

WARNING

IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE OR EXPLOSION MAY RESULT

CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT WITH

THE GLASS DOOR OPENED OR REMOVED.

fter extended periods of non-operation such as following a vacation or a warm weather season, the appliance may emit a slight odor for a few hours. This is caused by dust particles in the heat exchanger burning off. In both cases, open a window to sufficiently ventilate the room.

FOR YOUR SAFETY READ BEFORE LIGHTING:

A. This appliance is equipped with a pilot which must be lit by hand while following these instructions exactly. B. Before operating smell all around the appliance area for gas and next to the floor because some gas is heavier than

air and will settle on the floor. C. Use only your hand to turn the gas control knob. Never use tools. If the knob will not turn by hand, do not try to repair it. Call a qualified service technician. Force or attempted repair may result in a fire or explosion. D. Do not use this appliance if any part has been under water. Immediately call a qualified service technician to inspect the appliance and replace any part of the control system and any gas control which has been under water.

WHAT TO DO IF YOU SMELL GAS:

Turn off all gas to the appliance. Open windows. Do not try to light any appliance. Do not touch any electric switch; do not use any

phone in your building.

Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions. If you cannot reach your gas supplier, call the fire department.

GAS KNOB

LIGHTING INSTRUCTIONS:

WARNING: The gas valve has an interlock device which will not allow the pilot burner to be lit until the thermocouple has cooled. Allow approximately 60 seconds for the thermocouple to cool.

When lighting and re-lighting, the gas knob cannot be turned from pilot to off unless the knob is depressed slightly.

1. Stop! Read the above safety information on this label.

2. Turn off all electric power to the appliance.

3. Turn the gas knob clockwise to off.

4. Wait five (5) minutes to clear out any gas. If you smell gas including near the floor. Stop! Follow "B" in the

above safety information on this label. If you don't smell gas go the next step.

5. Turn gas knob counter-clockwise to pilot.

6. Depress slightly and hold gas knob while lighting the pilot with the push button igniter. Keep knob depressed for one

minute, then release. If pilot does not continue to burn, repeat steps 3 through 5.

7. With pilot lit, depress and turn gas knob counter-clockwise to on.

8. If equipped with remote on-off switch / thermostat, main burner may not come on when you turn valve to on. Remote

switch must be in the on position to ignite burner.

9. Turn on all electric power to the appliance.

1. Turn off all electric power to the appliance if service is to be performed.

2. Push in gas control knob slightly and turn clockwise to off. Do not force.

TURN THE CONTROL VALVE TO THE OFF POSITION WHEN HEATER IS NOT IN USE.

W415-1232 / B / 05.15.14

TO TURN OFF GAS

47.2

7.2 B35NTE/B35PTE & B42NTE/B42PTE (ELECTRONIC)

WARNING

IF YOU DO NOT FOLLOW THESE INSTRUCTIONS EXACTLY, A FIRE OR EXPLOSION MAY RESULT

CAUSING PROPERTY DAMAGE, PERSONAL INJURY OR LOSS OF LIFE.

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RUN OUT WITH

THE GLASS DOOR OPENED OR REMOVED.

Ensure that a continuous gas flow is at the burner before installing the door. When lit for the first time, the appliance will emit an odor for a few hours. This is a normal temporary condition caused by the "burn-in" of paints and lubricants used in the manufacturing process and will not occur again. After extended periods of non-operation such as following a vacation or a warm weather season, the appliance may emit a slight odor for a few hours. This is caused by dust particles in the heat exchanger burning off. In both cases, open a window to sufficiently ventilate the room.

FOR YOUR SAFETY READ BEFORE LIGHTING:

A. This appliance is equipped with an ignition device which automatically lights he pilot. Do not try to light by hand.

Before operating smell all around the appliance area for gas and next to the floor because some gas is heavier than air and will settle on the floor. C. Use only your hand to turn the gas control knob. Never use tools. If the knob will not turn by hand, do not try to repair it. Call a qualified service technician. Force or attempted repair may result in a fire or explosion. D. Do not use this appliance if any part has been under water. Immediately call a qualified service technician to inspect the appliance and replace any part of the control system and any gas control which has been under water.

WHAT TO DO IF YOU SMELL GAS:

ƔTurn off all gas to the appliance. ƔOpen windows. ƔDo not try to light any appliance. ƔDo not touch any electric switch; do not use any phone

in your building.

ƔImmediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions. ƔIf you cannot reach your gas supplier, call the fire department.

LIGHTING INSTRUCTIONS:

1. Stop! Read the above safety information on this label.

2. Turn remote wall switch to off position.

3. Turn off all electrical power to the appliance and remove batteries.

4. This appliance is equipped with an ignition device which automatically lights the pilot. Do not try to light the pilot by hand.

5. Turn manual shutoff valve clockwise to off.

6. Open the glass door.

7. Wait five (5) minutes to clear out any gas. If you smell gas including near the floor, STOP! Follow “B” in the

above safety information on this label. If you don’t smell gas go to the next step.

8. Close the glass door.

9. Turn manual shutoff valve counter-clockwise to on.

10. Turn on all electrical power to the appliance and re-install batteries.

11. Turn on remote wall switch to on position.

12. If appliance will not operate, follow instructions “TO TURN OFF GAS” and call your

service technician or gas supplier.

Manual Shut-off Valve Shown in

“OFF” position.

TO TURN OFF GAS

1. Turn off remote wall switch to the appliance.

2. Turn off all electrical power to the appliance if service is to be performed.

3. Turn manual shutoff valve clockwise to off. Do not force.

47.6

W415-1232 / B / 05.15.14

8.0 ADJUSTMENT

8.1 PILOT BURNER ADJUSTMENT

Check Pressure Readings: Inlet pressure can be checked by turning screw (A) counter-clockwise 2 or 3

turns and then placing pressure gauge tubing over the test point. Gauge should readas described on the chart below. Check with main burner operating on “HI”.

Outlet pressure can be checked the same as above using screw (B). Gauge should readas described on the chart below. Check with main burner operating on “HI”.

AFTER T AKING PRESSURE READINGS, BE SURE T O TURN SCREWS CLOCKWISE FIRMLY TO RESEAL. DO NOT OVERTORQUE.

Leak test with a soap and water solution. Prior to pilot adjustment, ensure that the pilot

assembly has not been painted. If overspray or painting of the pilot assembly has occurred remove the paint from the pilot assembly, or replace. Fine emery cloth or sandpaper can be used to remove the paint from the pilot hood, electrode and ﬂ ame sensor.

Propane

(millibars)

32.4mb

(MIN. 27.4mb)

24.9mb

Pressure

Inlet

Outlet

Natural Gas

(inches)

(MIN. 4.5")

3.5"

Natural Gas

(millibars)

17.4mb

(MIN. 11.2mb)

8.7mb

Propane

(inches)

13"

(MIN. 11")

10"

39.5B

ADJ

VENT

OUT

ELECTRONIC

8.2 VENTURI ADJUSTMENT

This appliance has an air shutter that has been factory set open according to the chart below:

Regardless of venturi orientation, closing the air shutter will cause a more yellow flame, but can lead to carboning. Opening the air shutter will cause a more blue flame, but can cause flame lifting from the burner ports. The flame may not appear yellow immediately; allow 15 to 30 minutes for the final flame colour to be established.

AIR SHUTTER ADJUSTMENT MUST ONLY BE DONE BY A QUALIFIED INSTALLER!

PILOT

VENTURI ADJUSTMENT CHART

FUEL B35 B42

NG 1/16” (1.5mm) 1/16” (1.5mm)

LP 3/8” (9.5mm) 3/8” (9.5mm)

MILLIVOLT

VENTURI BURNER

AIR SHUTTER OPENING

ORIFICE

49.1

W415-1232 / B / 05.15.14

8.3 FLAME CHARACTERISTICS

It’s important to periodically perform a visual check of the pilot and burner ﬂ ames. Compare them to the illustration provided. If any ﬂ ames appear abnormal call a service person.

B35

B42

3/8” - 1/2”

(9.5mm - 12.7mm)

ELECTRODE

THERMOCOUPLE

PILOT

BURNER

FLAME MUST ENVELOP

UPPER 3/8” (9.5mm) TO 1/2”

(12.7mm) OF THERMOCOUPLE

54.6

9.0 MAINTENANCE

MAINTENANCE

TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.

APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.

DO NOT USE ABRASIVE CLEANERS.

DO NOT PAINT THE PILOT ASSEMBLY.

CAUTION: Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing. This appliance and its venting system should be inspected before use and at least annually by a qualiﬁ ed service person. The appliance area must be kept clear and free of combustible materials, gasoline or other ﬂ ammable vapors and liquids. The ﬂ ow of combustion and ventilation air must not be obstructed. A. In order to properly clean the burner and pilot assembly, remove the logs, rocks and/or glass to

expose both assemblies.

B. Keep the control compartment, media, burner, air shutter opening and the area surrounding the logs

clean by vacuuming or brushing, at least once a year.

C. Check to see that all burner ports are burning. Clean out any of the ports which may not be burning or

are not burning properly.

D. Check to see that the pilot ﬂ ame is large enough to engulf the ﬂ ame sensor and/or thermocouple /

thermopile as well as reaches the burner.

E. Replace the cleaned logs, rocks or glass. Failure to properly position the media may cause carboning

which can be distributed in the surrounding living area.

F. Check to see that the main burner ignites completely on all openings when turned on. A 5 to 10

second total light-up period is satisfactory. If ignition takes longer, consult your local authorized dealer / distributor.

G. Check that the gasketing on the sides, top and bottom of the door is not broken or missing. Replace if

necessary.

H. If for any reason the vent air intake system is disassembled, re-install and re-seal per the instructions

provided for the initial installation.

I. Cleaning the safety screen may be necessary due to excessive lint / dust from carpeting, pets, etc.

simply vacuum using the brush attachment.

WARNING

9.1 ANNUAL MAINTENANCE

THE FIREBOX BECOMES VERY HOT DURING OPERATION. LET THE APPLIANCE COOL

COMPLETELY OR WEAR HEAT RESISTANT GLOVES BEFORE CONDUCTING SERVICE.

WARNING

NEVER VACUUM HOT EMBERS.

DO NOT PAINT THE PILOT ASSEMBLY.

W415-1232 / B / 05.15.14

• This appliance will require maintenance which should be planned on an annual basis.

• Service should include cleaning, battery replacement, venting inspection and inspection of the burner, media and ﬁ rebox. Refer to the door removal section and remove the door as instructed.

9.2 DOOR GLASS REPLACEMENT

• Carefully remove media if necessary (logs, glass, brick panels etc).

• Using a vacuum with a soft brush attachment, gently remove any dirt, debris or carbon build up from the logs, ﬁ rebox and burner. For glass media, follow the installation instructions for pre-cleaning.

• Also gently remove any build-up on the pilot assembly including, if equipped; thermopile, thermocouple, ﬂ ame sensor and igniter.

Scotch-Brite™ scrubbing pad to remove any oxides. soft brush attachment.

• Inspect all accessible gaskets and replace as required.

• Access the blower, if equipped and clean using a soft brush and vacuum.

• Re-assemble the various components in reverse order.

• Inspect the relief system. The appliance relieves through the main glass door or through the ﬂ aps on the ﬁ rebox top. Ensure they open freely, and close sealed.

NOTE: The ﬂ ame sensor may require to be cleaned using a ﬁ ne steel wool or

It is important that the pilot assembly is not painted.

Clean the pilot assembly using a vacuum with a

WARNING

DO NOT USE SUBSTITUTE MATERIALS.

37.1B

GLASS MAY BE HOT, DO NOT TOUCH GLASS UNTIL COOLED.

CARE MUST BE TAKEN WHEN REMOVING AND DISPOSING OF ANY BROKEN DOOR GLASS OR

DAMAGED COMPONENTS. BE SURE TO VACUUM UP ANY BROKEN GLASS FROM INSIDE THE

DO NOT STRIKE, SLAM OR SCRATCH GLASS. DO NOT OPERATE APPLIANCE WITH GLASS

A. Place the door frame face down careful not to

scratch the paint.

B. Center the gasketed glass inside the door frame

with the thick side of the gasket facing up.

C. Bend the glass retainers located along the edge

of the door frame over the gasket holding the glass in place. Careful not to break the glass.

9.3 CARE OF GLASS

DO NOT CLEAN GLASS WHEN HOT! DO NOT USE ABRASIVE CLEANERS TO CLEAN GLASS.

Buff lightly with a clean dry soft cloth. Clean both sides of the glass after the ﬁ rst 10 hours of operation with a recommended ﬁ replace glass cleaner. Thereafter clean as required. If the glass is not kept clean permanent discoloration and / or blemishes may result.

APPLIANCE BEFORE OPERATION.

REMOVED, CRACKED, BROKEN OR SCRATCHED.

GASKET

GLASS RETAINER

56.1A

WARNING

GLASS

DOOR FRAME

HOT GLASS WILL

CAUSE BURNS.

DO NOT TOUCH GLASS

UNTIL COOLED.

NEVER ALLOW CHILDREN

TO TOUCH GLASS.

W415-1232 / B / 05.15.14

5.1

10.0 REPLACEMENTS

WARNING

FAILURE TO POSITION THE PARTS IN ACCORDANCE WITH THIS MANUAL OR FAILURE TO USE

ONLY PARTS SPECIFICALLY APPROVED WITH THIS APPLIANCE MAY RESULT IN PROPERTY

DAMAGE OR PERSONAL INJURY.

** THIS IS A FAST ACTING THERMOCOUPLE. IT IS AN INTEGRAL SAFETY COMPONENT. REPLACE ONLY WITH

A FAST ACTING THERMOCOUPLE SUPPLIED BY WOLF STEEL LTD.

Contact your dealer or the factory for questions concerning prices and policies on replacement parts. Normally all parts can be ordered through your Authorized dealer / distributor.

FOR WARRANTY REPLACEMENT PARTS, A PHOTOCOPY OF THE ORIGINAL INVOICE WILL BE REQUIRED TO HONOUR THE CLAIM.

When ordering replacement parts always give the following information:

• Model & Serial Number of appliance

• Installation date of appliance

• Part number

• Description of part

• Finish

* IDENTIFIES ITEMS WHICH ARE NOT ILLUSTRATED. FOR FURTHER INFORMATION, CONTACT YOUR AUTHORIZED DEALER.

41.2

W415-1232 / B / 05.15.14

350

OUS

(

)

(

)

635

(

)

385

033

OGO

655

350

0951 O

335

0063

T H PIL

R LAT D

TRIM

"V ALVE TRAIN ASSEMBL Y"

FOR REPLACEMENT PARTS REFER TO:

HIN

P FINI T

W71

04.02.14 / B

REW

FFS

ULDER H

TAND

7 W

B35 OVERVIEW

11.0 B35 OVERVIEW

SAFETY BARRIER

W415-1232 / B / 05.15.14

REF. NO. PART NUMBER DESCRIPTION

8 W715-0951 TOP FINISHING TRIM

9 W335-0063 HOOD

10 W350-0701 PILOT HOUSING

11 W010-3070 DOOR LATCHES (X4)

12 W570-0135 SHOULDER SCREWS (X4)

N L

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

121

REF. NO. PART NUMBER DESCRIPTION

4 NAP

1 W565-0143 SAFETY SCREEN

2 W010-3072 SAFETY SCREEN ASSEMBLY

3 W385-0334 NAPOLEON LOGO

13 W635-0078 STAND OFFS (X2)

R PP

4 W010-3068 DOOR ASSEMBLY

5 W350-0342 BATTERY HOUSING

6 W655-0476 LOG SUPPORT

AL B TRI

ELE

7 W350-0126 ELECTRICAL BOX

PRPB35

EP35

HERRITAGE DECORATIVE FRONT (H35F)

ZEN DECORATIVE FRONT (Z35F)

RIGHT SIDE LOG (GL-690)

LEFT SIDE LOG (GL-690)

RIGHT CROSSOVER LOG (GL-690)

04.02.14 / B

457

B35 ACCESSORIES

12.0 B35 ACCESSORIES

454

GD852KT

GD853KT

TK35

H35F

Z35F

W135-0547

W135-0545

W010-3275

W135-0544

REF. NO. PART NUMBER DESCRIPTION

13141516171819

W690-0002 THERMODISC (EP35)

W080-1335 THERMAL DISK BRACKET (EP35)

W361-0016 GLOWING EMBERS

W010-3124

W290-0128 VIBRATION DAMPER GASKET (EP35)

W062-0051 BLOWER (EP35)

W500-0746 BLOWER MOUNTING PLATE (EP35)

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

SIDE PORCELAIN PANELS (X2) (PRPB35)

TOP TRIM (TK35)

SIDE TRIMS (X2) (TK35)

LEFT SIDE HERRINGBONE PANEL (GD853KT)

REAR HERRINGBONE PANEL (GD853KT)

SIDE BRICK PANEL (X2) (GD852KT)

RIGHT SIDE HERRINGBONE PANEL (GD853KT)W475-0919

GL-690

W430-0003 MAGNETS (X12) (TK35)

W475-0920

W715-0953

W715-0952

W475-0915

W475-0921

REF. NO. PART NUMBER DESCRIPTION

456

REAR PORCELAIN PANEL (PRPB35)

REAR BRICK PANEL (GD852KT)

W475-0933

W475-0922

W475-0917

LEFT CROSSOVER LOG (GL-690)

REAR LOG (GL-690)

W135-0546

W135-0543

W415-1232 / B / 05.15.14

214

BURNER ORIFICE #55 (LP)

W456-0044 BURNER ORIFICE #44 (NG)

W456-0055

W010-0798 PILOT ASSEMBLY (NG)

W010-0799 PILOT ASSEMBLY (LP)

W290-0029 PILOT GASKET

W432-0078 MANIFOLD FLEX

W750-0193 WIRE ASSEMBLY

W080-1402 VALVE BRACKET

02.21.14

MILLIVOLT VALVE TRAIN ASSEMBLY (W010-3117)

REF. NO. PART NUMBER DESCRIPTION

12131415161718

TUBE/PIPE FITTING

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

214

W290-0235 VENTURI HOUSING GASKET

W350-0696 VENTURI HOUSING

W080-1339 IGNITER BRACKET

W357-0001 PUSH BUTTON IGNITER

W445-0021

13.0 B35 MILLIVOLT VALVE TRAIN ASSEMBLY (W010-3117)

W415-1232 / B / 05.15.14

REF. NO. PART NUMBER DESCRIPTION

1 W100-0156 BURNER

2 W035-0326 V ALVE TRAIN BASE

8 W725-0025 VALVE (NG)

9 W725-0043 VALVE (LP)

10 W450-0036 NUT

0036

350

0696

OUS

02.21.14

REF. NO. PART NUMBER DESCRIPTION

12 W456-0055 BURNER ORIFICE #55 (LP)

13 W432-0078 MANIFOLD FLEX

14 W750-0309 WIRE HARNESS ASSEMBLY

15 W750-0193 THERMOSTAT WIRE

16 W010-3121 PILOT ASSEMBL Y (NG)

17 W010-3252 PILOT ASSEMBL Y (LP)

18 W290-0029 PILOT GASKET

RI H

19 W080-1338 VALVE BRACKET

ELECTRONIC VALVE TRAIN ASSEMBLY (W010-3118)

14.0 B35 ELECTRONIC VALVE TRAIN ASSEMBLY (W010-3118)

VENT

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

8 W725-0070 VALVE (NG)

9 W725-0073 VALVE (LP)

10 W450-0036 NUT

11 W456-0044 BURNER ORIFICE #44 (NG)

REF. NO. PART NUMBER DESCRIPTION

1 W100-0156 BURNER

2 W035-0326 VALVE TRAIN BASE

3 W190-0022 CONTROL BOARD

4 W290-0235 VENTURI HOUSING GASKET

5 W350-0696 VENTURI HOUSING

6 W445-0021 TUBE/PIPE FITTING

7 W707-0002 TRANSFORMER

W415-1232 / B / 05.15.14

350

OUS

(

)

(

)

635

(

)

0968 O

335

006 385

033

OGO

350

OUS

655

350

TO: "VALVE TRAIN ASSEMBLY"

FOR REPLACEMENTS PARTS REFER

AL B

TRI

R LAT

T H PIL

ELE

REF. NO. PART NUMBER DESCRIPTION

8 W655-0510 LOG SUPPORT

9 W350-0126 ELECTRICAL BOX

10 W350-0701 PILOT HOUSING

11 W010-3070 DOOR LATCHES (X4)

04.02.14 / A

REW

ULDER H

TAND

7 W

12 W570-0135 SHOULDER SCREWS (X4)

13 W635-0078 STAND OFFS (X2)

B42 OVERVIEW

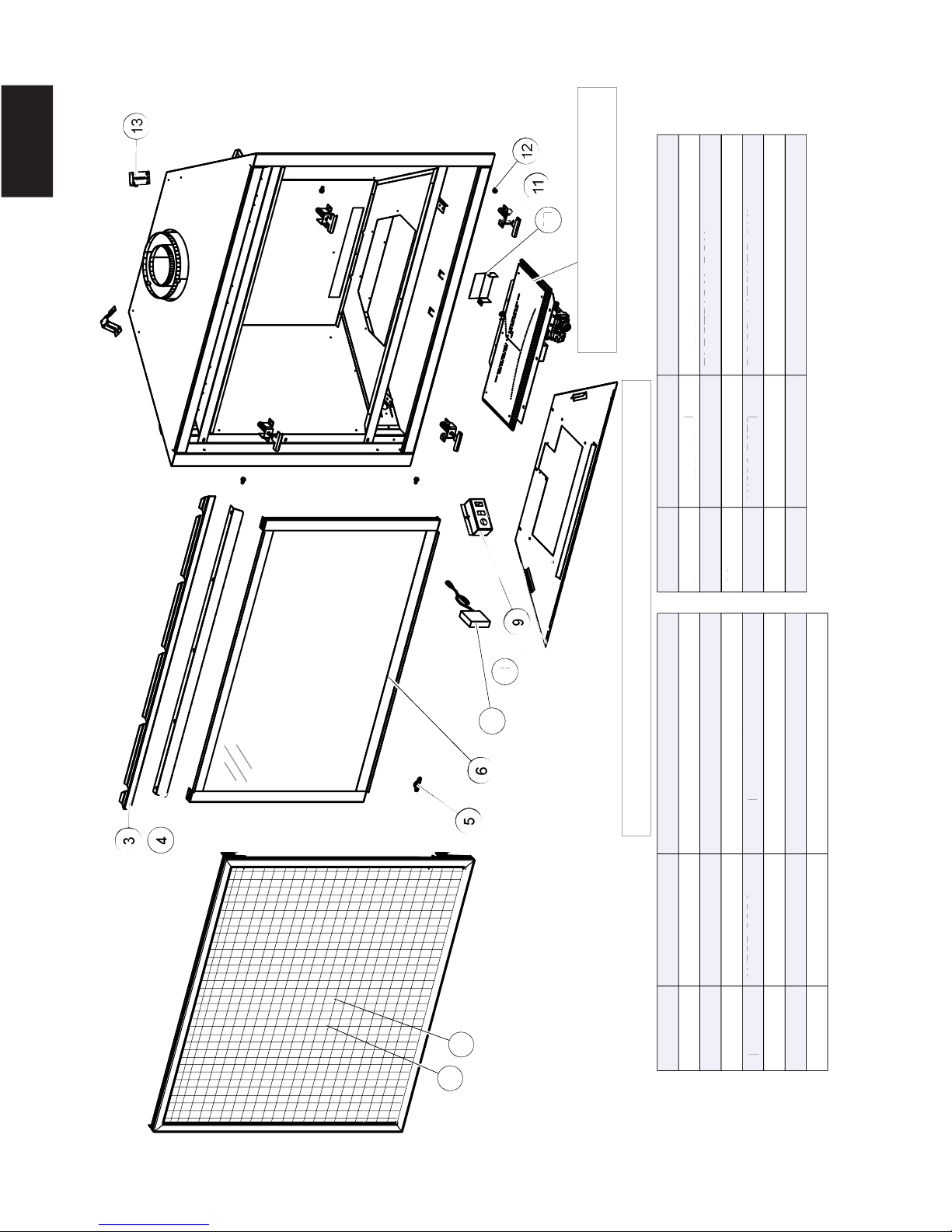

15.0 B42 OVERVIEW

SAFETY BARRIER

W415-1232 / B / 05.15.14

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

TRIM

HIN

P FINI T

121

REF. NO. PART NUMBER DESCRIPTION

W71

1 W565-0150 SAFETY SCREEN

2 W010-3173 SAFETY SCREEN ASSEMBLY

3 W715-0968 TOP FINISHING TRIM

4 W335-0064 HOOD

4 W

N L LE

BATTERY H

4 NAP

5 W385-0334 NAPOLEON LOGO

6 W010-3172 DOOR ASSEMBLY

7 W350-0342 BATTERY HOUSING

PRPB42

EP35

ZEN DECORATIVE FRONT (Z42F)

LEFT SIDE LOG (GL-693)

RIGHT CROSSOVER LOG (GL-693)

HERRITAGE DECORATIVE FRONT (H42F)

RIGHT SIDE LOG (GL-693)

04.02.14 / A

457

B42 ACCESSORIES

16.0 B42 ACCESSORIES

454

GD858KT

GD856KT

TK42

H42F

Z42F

W135-0547

REF. NO. PART NUMBER DESCRIPTION

13141516171819

W010-3280

W135-0545

W135-0544

W690-0002 THERMODISC (EP35)

W080-1335 THERMAL DISK BRACKET (EP35)

W361-0016 GLOWING EMBERS

W010-3273

W290-0128 VIBRATION DAMPER GASKET (EP35)

W062-0051 BLOWER (EP35)

W500-0746 BLOWER MOUNTING PLATE (EP35)

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

SIDE PORCELAIN PANELS (X2) (PRPB42)

RIGHT SIDE HERRINGBONE PANEL (GD856KT)W475-0937

TOP TRIM (TK42)

SIDE TRIMS (X2) (TK42)

LEFT SIDE HERRINGBONE PANEL (GD856KT)

SIDE BRICK PANEL (X2) (GD858KT)

REAR HERRINGBONE PANEL (GD856KT)

GL-693

W430-0003 MAGNETS (X12) (TK42)

W475-0938

W715-0969

W715-0952

W475-0915

W475-0979

REF. NO. PART NUMBER DESCRIPTION

456

789

REAR PORCELAIN PANEL (PRPB42)

REAR BRICK PANEL (GD858KT)

W475-0933

LEFT CROSSOVER LOG (GL-693)

W475-0934

W475-0922

W135-0546

REAR LOG (GL-693)

W135-0574

W415-1232 / B / 05.15.14

214

BURNER ORIFICE #54 (LP)

W456-0042 BURNER ORIFICE #42 (NG)

W456-0054

W010-0798 PILOT ASSEMBLY (NG)

W010-0799 PILOT ASSEMBLY (LP)

W290-0029 PILOT GASKET

W432-0078 MANIFOLD FLEX

W750-0193 WIRE ASSEMBLY

W080-1402 VALVE BRACKET

02.21.14

214

MILLIVOLT VALVE TRAIN ASSEMBLY (W010-3175)

17.0 B42 MILLIVOLT VALVE TRAIN ASSEMBLY (W010-3175)

REF. NO. PART NUMBER DESCRIPTION

12131415161718

TUBE/PIPE FITTING

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

W290-0235 VENTURI HOUSING GASKET

W350-0696 VENTURI HOUSING

W080-1339 IGNITER BRACKET

W357-0001 PUSH BUTTON IGNITER

W445-0021

W415-1232 / B / 05.15.14

REF. NO. PART NUMBER DESCRIPTION

1 W100-0157 BURNER

2 W035-0326 VALVE TRAIN BASE

8 W725-0025 VALVE (NG)

9 W725-0043 VALVE (LP)

10 W450-0036 NUT

0036

350

0696

OUS

02.21.14

REF. NO. PART NUMBER DESCRIPTION

12 W456-0054 BURNER ORIFICE #54 (LP)

13 W432-0078 MANIFOLD FLEX

14 W750-0309 WIRE HARNESS ASSEMBLY

15 W750-0193 THERMOSTAT WIRE

16 W010-3121 PILOT ASSEMBL Y (NG)

17 W010-3252 PILOT ASSEMBL Y (LP)

18 W290-0029 PILOT GASKET

RI H

19 W080-1338 VALVE BRACKET

ELECTRONIC VALVE TRAIN ASSEMBLY (W010-3176)

18.0 B42 ELECTRONIC VALVE TRAIN ASSEMBLY (W010-3176)

VENT

ITEMS MAY NOT APPEAR EXACTLY AS ILLUSTRATED

8 W725-0070 VALVE (NG)

9 W725-0073 VALVE (LP)

10 W450-0036 NUT

11 W456-0042 BURNER ORIFICE #42 (NG)

REF. NO. PART NUMBER DESCRIPTION

1 W100-0157 BURNER

2 W035-0326 VALVE TRAIN BASE

3 W190-0022 CONTROL BOARD

4 W290-0235 VENTURI HOUSING GASKET

5 W350-0696 VENTURI HOUSING

6 W445-0021 TUBE/PIPE FITTING

7 W707-0002 TRANSFORMER

W415-1232 / B / 05.15.14

19.0 TROUBLESHOOTING

WARNING

ALWAYS LIGHT THE PILOT WHETHER FOR THE FIRST TIME OR IF THE GAS SUPPLY HAS RAN OUT,

WITH THE GLASS DOOR OPEN OR REMOVED.

TURN OFF THE GAS AND ELECTRICAL POWER BEFORE SERVICING THE APPLIANCE.

APPLIANCE MAY BE HOT, DO NOT SERVICE UNTIL APPLIANCE HAS COOLED.

DO NOT USE ABRASIVE CLEANERS.

SYMPTOM PROBLEM TEST SOLUTION

Pilot will not light.

Makes noise with no spark at pilot burner.

IGNITOR (SPARK)

SENSOR

ELECTRODE

Pilot sparks but will not light.

THERMOCOUPLE

PILOT TUBE

Wiring. - Verify the wire for the sensor and the wire for the

ignitor are connected to the correct terminals (not reversed) on the module. NOTE: Sensor has 3/16” (4.8mm) connection and ignitor has 1/8” (3.2mm) connection.

Loose connection. - Verify no loose connections, electrical shorts in the

wiring or ground out to any metal object.

Module. - Turn the ON/OFF switch to the “OFF” position.

PILOT

BURNER

PILOT

TUBE

Igniter Spark gap is incorrect.

Transformer. - Verify the transformer is installed and plugged into

Battery backup (if power is off)

A shorted or loose Connection.

Improper switch wiring. - Troubleshoot the system with the simplest ON/OFF

Module is not grounded. - Verify the valve and pilot assemblies are properly

Gas supply. - Verify that the incoming gas line ball valve is “Open”.

Out of propane gas. - Fill the tank.

Remove the igniter wire from the module. Place the ON/OFF switch to the “ON” position. Hold a grounded wire about 3/16” (4.8mm) away from the ignitor (spark) terminal on the module. If no spark the ignitor terminal module must be replaced. If there is a spark the ignitor terminal is ﬁ ne. Inspect pilot assembly for a shorted wire or cracked insulator around the electrode.

- Spark gap of the ignitor to the pilot should be 1/8” (3.2mm).

the module. Check voltage of the transformer under load at the spade connections on the module with the ON/OFF switch in the “ON” position. Acceptable readings of a good transformer are between 6.2 and

7.0 volts A.C.

- Check batteries.

- Remove and reinstall the wiring harness that plugs into the module. Remove and verify continuity of each wire in wiring harness.

switch.

grounded to the metal chassis of the appliance or log set.

Verify that the inlet pressure reading is within acceptable limits, inlet pressures must not exceed 14” W.C. (34.9mb).

42.7A

W415-1232 / B / 05.15.14

SYMPTOM PROBLEM TEST SOLUTION

Carbon is being deposited on glass, logs, rocks, media or combustion chamber surfaces.

Continues to spark and pilot lights, but main burner will not light.

Pilot lights Stops sparking / pilot remains lit but burner will not turn on.

Exhaust fumes smelled in room, headaches.

Air shutter has become blocked.

Flame is impinging on the glass, logs, rocks, media or combustion chamber.

Short or loose connection in sensor rod.

Poor ﬂ ame rectiﬁ cation or contaminated sensor rod.

Poor grounding between pilot assembly and gas valve.

Damaged pilot or dirty sensor rod.

Wiring / Connection. - Inspect all wires, ensure good tight connections.

Wiring harness. - Inspect the wiring harness, and verify the harness

Appliance is spilling. - Check all seals.

- Ensure air shutter opening is free of lint or other obstructions.

- Check that the glass, logs, rocks or media are correctly positioned.

- Open air shutter to increase the primary air.

- Check the input rate: check the manifold pressure and oriﬁ ce size as speciﬁ ed by the rating plate values.

- Check that the door gasketing is not broken or missing and that the seal is tight.

- Check that both vent liners are free of holes and well sealed at all joints.

- Check that minimum rise per foot has been adhered to for any horizontal venting.

- Verify all connections. Verify the connections from the pilot assembly are tight; also verify these connections are not grounding out to any metal.

- Verify the ﬂ ame is engulﬁ ng the sensor rod. This will increase the ﬂ ame rectiﬁ cation. Verify correct pilot oriﬁ ce is installed and inlet gas speciﬁ cations to manual. (Remember, the ﬂ ame carries the rectiﬁ cation current, not the gas. If the ﬂ ame lifts from pilot hood, the circuit is broken. A wrong oriﬁ ce or too high of an inlet pressure can cause the pilot ﬂ ame to lift.) The sensor rod may need cleaning.

- Verify that the wire harness is ﬁ rmly connected to module Verify that the ceramic insulator around the sensor rod is not cracked, damaged, or loose. Verify the connection from the sensor rod to the sensor wire.

- Clean sensor rod with a ﬁ ne steel wool to remove any contamination that may have accumulated on the sensor rod. Verify continuity with multimeter with ohms set at the lowest range.

Verify that all wiring is installed exactly as speciﬁ ed.

is tightly connected to the module. Verify that all wires are connected in the right order. See “WIRING DIAGRAM” section.

- Check if exhaust is re-entering through an open door or window.

42.7_2

W415-1232 / B / 05.15.14

SYMPTOM PROBLEM TEST SOLUTION

White / grey ﬁ lm forms.

Flames are very aggressive.

Main burner ﬂ ame is a blue, lazy, transparent ﬂ ame.

Main burner goes out: pilot goes out.

Sulphur from fuel is being deposited on glass, logs or combustion chamber surfaces.

Door is ajar. - Tighten door clamps if applicable. Venting action is too great. - Restrict vent exit with restrictor plate. See

Blockage in vent. - Remove blockage. In really cold conditions, ice

Compromised venting. - Check venting system parameters (seal, length,

Vent recirculation. - Check joint seals and installation.

- Clean the glass, see “CARE OF GLASS” section

- DO NOT CLEAN GLASS WHEN HOT.

- If deposits are not cleaned off regularly, the glass may become permanently marked.

“RESTRICTING VENTS” section if applicable.

buildup may occur on the terminal and should be removed. To minimize this from happening again, it is recommended that the vent lengths that pass through unheated spaces (attics, garages, crawl spaces) be wrapped with an insulated mylar sleeve. Prevent sleeve from sagging. Contact your local authorized dealer for more information.

rise, etc.).

42.7_3B

W415-1232 / B / 05.15.14

20.0 WARRANTY

NAPOLEON® products are manufactured under the strict Standard of the world recognized ISO 9001 : 2008 Quality Assurance

Certiﬁ cate.

NAPOLEON® products are designed with superior components and materials assembled by trained craftsmen who take great

pride in their work. The burner and valve assembly are leak and test-ﬁ red at a quality test station. The complete appliance is

again thoroughly inspected by a qualiﬁ ed technician before packaging to ensure that you, the customer, receives the quality

product that you expect from NAPOLEON®.

NAPOLEON® GAS APPLIANCE PRESIDENT’S LIFETIME LIMITED WARRANTY

The following materials and workmanship in your new NAPOLEON® gas appliance are warranted against defects for as long as you own the appliance. This covers: combustion chamber, heat exchanger, stainless steel burner, phazer™ logs and embers, rocks, ceramic glass (thermal breakage only), gold plated parts against tarnishing, porcelainized enameled components and aluminum extrusion trims.* Electrical (110V and millivolt) components and wearable parts such as blowers, gas valves, thermal switch, switches, wiring, remote controls, ignitor, gasketing, and pilot assembly are covered and NAPOLEON® will provide replacement parts free of charge during the ﬁ rst year of the limited warranty.* Labour related to warranty repair is covered free of charge during the ﬁ rst year. Repair work, however, requires the prior approval of an authorized company ofﬁ cial. Labour costs to the account of NAPOLEON® are based on a predetermined rate schedule and any repair work must be done through an authorized NAPOLEON® dealer. * Construction of models vary. Warranty applies only to components included with your speciﬁ c appliance.

CONDITIONS AND LIMITATIONS

NAPOLEON® warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is not necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim. NAPOLEON® reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty claim. Provided that the purchase was made through an authorized NAPOLEON® dealer your appliance is subject to the following conditions and limitations: Warranty coverage begins on the date of original installation. This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives. The gas appliance must be installed by a licensed, authorized service technician or contractor. Installation must be done in accordance with the installation instructions included with the product and all local and national building and ﬁ re codes. This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse or neglect and parts installed from other manufacturers will nullify this warranty. This limited warranty further does not cover any scratches, dents, corrosion or discoloring caused by excessive heat, abrasive and chemical cleaners nor chipping on porcelain enamel parts, mechanical breakage of PHAZER™ logs and embers. This warranty extends to the repair or replacement of warranted parts which are defective in material or workmanship provided that the product has been operated in accordance with the operation instructions and under normal conditions. After the ﬁ rst year, with respect to this President’s Lifetime Limited Warranty, NAPOLEON® may, at its discretion, fully discharge all obligations with respect to this warranty by refunding to the original warranted purchaser the wholesale price of any warranted but defective part(s). NAPOLEON® will not be responsible for installation, labour or any other expenses related to the reinstallation of a warranted part and such expenses are not covered by this warranty. Notwithstanding any provisions contained in the President’s Lifetime Limited Warranty, NAPOLEON’S responsibility under this warranty is deﬁ ned as above and it shall not in any event extend to any incidental, consequential or indirect damages. This warranty deﬁ nes the obligations and liability of NAPOLEON® with respect to the NAPOLEON® gas appliance and any other warranties expressed or implied with respect to this product, its components or accessories are excluded. NAPOLEON® neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the sale of this product. NAPOLEON® will not be responsible for: over-ﬁ ring, downdrafts, spillage caused by environmental conditions such as rooftops, buildings, nearby trees, hills, mountains, inadequate vents or ventilation, excessive venting conﬁ gurations, insufﬁ cient makeup air, or negative air pressures which may or may not be caused by mechanical systems such as exhaust fans, furnaces, clothes dryers, etc. Any damages to the appliance, combustion chamber, heat exchanger, plated trim or other components due to water, weather damage, long periods of dampness, condensation, damaging chemicals or cleaners will not be the responsibility of NAPOLEON®. All parts replaced under the President’s Limited Lifetime Warranty Policy are subject to a single claim. During the ﬁ rst 10 years NAPOLEON® will replace or repair the defective parts covered by the lifetime warranty at our discretion free of charge. From 10 years to life, NAPOLEON® will provide replacement parts at 50% of the current retail price. All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation. The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support the claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found to be defective, the manufacturer will repair or replace such defect. Before shipping your appliance or defective components, your dealer must obtain an authorization number. Any merchandise shipped without authorization will be refused and returned to sender. Shipping costs are not covered under this warranty. Additional service fees may apply if you are seeking warranty service from a dealer. Warranty labour allowance is only for the replacement of the warranted part. Travel, diagnostic tests, shipping and other related charges are not covered by this warranty.

ALL SPECIFICATIONS AND DESIGNS ARE SUBJECT TO CHANGE WITHOUT PRIOR NOTICE DUE TO ON-GOING PRODUCT

AS REQUIRED BY THE DEPARTMENT OF ENERGY IN THE UNITED STATES, 10 CFR PART 430, THE WARRANTY IS VOID IF THIS PRODUCT IS USED WITH A THERMOSTAT. THIS APPLIES TO PRODUCT INSTALLED IN THE UNITED STATES, ONLY.

IMPROVEMENTS. NAPOLEON® IS A REGISTERED TRADEMARK OF WOLF STEEL LTD.

2.1C

W415-1232 / B / 05.15.14

Products

Other Napoleon

Fireplace Inserts • Charcoal Grills • Gas Fireplaces • Waterfalls • Wood Stoves Heating & Cooling • Electric Fireplaces • Outdoor Fireplaces • Gourmet Grills

24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8 214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8 103 Miller Drive, Crittenden, Kentucky, USA 41030 7200 Trans Canada Highway, Montreal, Quebec, Canada H4T 1A3

Fireplaces / Heating & Cooling call: 705-721-1212 • Grills call: 705-726-4278 napoleonproducts.com

INSTALLATEUR : LAISSEZ CE MANUEL AVEC L’APPAREIL.

PROPRIÉTAIRE : CONSERVEZ CE MANUEL POUR CONSULTATION ULTÉRIEURE.

NE LAISSEZ PAS LES ENFANTS OU AUTRES INDIVIDUS À RISQUE SEULS À PROXIMITÉ DE L’APPAREIL.

INSTRUCTIONS

D’INSTALLATION ET

D’OPÉRATION

HOMOLOGUÉ SELON LES NORMES NATIONALES CANADIENNES ET AMÉRICAINES, CSA 2.22, ANSI Z21.50 POUR LES APPAREILS DE GAZ VENTILÉS.

B35NT / B35NTE &

CERTIFIÉ POUR LE CANADA ET LES ÉT ATS-UNIS SELON LES MÉTHODES ANSI/CSA.

B42NT / B42NTE

CONSIGNES DE SÉCURITÉ

AVERTISSEMENT

Si ces instructions ne sont pas suivies à la

lettre, un incendie ou une explosion pourraient

s’ensuivre, causant des dommages matériels,

des blessures corporelles ou des pertes de vie.

- N’entreposez pas et n’utilisez pas d’essence ou autres liquides et vapeurs inﬂ ammables à proximité de cet ap- pareil ou tout autre appareil.

- QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• N’allumez aucun appareil.

• Ne touchez à aucun interrupteur électrique; n’utilisez aucun téléphone dans votre immeuble.

• Appelez immédiatement votre fournisseur de gaz d’un téléphone voisin. Suivez ses instructions.

• Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service des incendies.

- L’installation et l’entretien doivent être faits par un

installateur qualiﬁ é, une agence d’entretien ou le fournisseur.

Cet appareil peut être installé dans une maison préfabriquée (mobile) déjà instalée à demeure si les règlements locaux le permettent.

Cet appareil doit être utilisé uniquement avec le type de gaz indiqué sur la plaque signalétique. Cet appareil ne peut être converti à d’autres gaz, sauf si une trousse de conversion est utilisée.

MODÈLE AU GAZ NATUREL

B35PT / B35PTE &

B42PT / B42PTE

MODÈLE AU PROPANE

L’ÉCRAN DE PROTECTION

35 ILLU

AVERTISSEMENT

LA VITRE CHAUDE CAUSERA

DES BRÛLURES.

NE PAS TOUCHER LA VITRE

AVANT QU’ELLE AIT REFROIDI.

NE JAMAIS LAISSER LES

ENFANTS TOUCHER LA VITRE.

Produit décoratif : Ne pas utiliser comme appareil de chauffage.

APPOSEZ L’ÉTIQUETTE DU NUMÉRO DE SÉRIE DU CARTON

N° de série

N° DE MODÈLE

Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada /

103 Miller Drive, Crittenden, Kentucky, USA, 41030

Téléphone 705-721-1212 • Télécopieur 705-722-6031 • www.napoleonfoyers.com • ask@napoleon.on.ca

10,00$

Une barrière conçu à réduire le risque de brûlures à

partir de le chaude la vitre est à condition que avec

l’appareil et sera être installés.

BARRIERE

1.28D

W415-1232 / 05.15.14

TABLE DES MATIÈRES

NOTE: L'icône du camera indique que les vidéos sont disponibles comme une référence supplémentaire, visitez http://www.napoleonﬁ replaces.com/category/product-support/support-centre/

1.0 VUE D'ENSEMBLE DE L'INSTALLATION 61

2.0 INTRODUCTION 62

2.1 DIMENSIONS 63

2.2 INSTRUCTIONS GÉNÉRALES 64

2.3 INFORMATIONS GÉNÉRALES 65

2.4 INFORMATION À PROPOS DE LA PLAQUE D’HOMOLOGATION 66

3.0 ÉVACUATION 67

3.1 LONGUEURS DES CONDUITS D’ÉVACUATION ET COMPOSANTS 68

3.2 INSTALLATIONS TYPIQUES D'ÉVENTS 69

3.3 INSTALLATIONS PARTICULIÈRES D'ÉVENTS 70

3.3.1 ENSEMBLE PÉRISCOPIQUE (B3531) 70

3.4 EMPLACEMENTS ET DÉGAGEMENTS MINIMAUX DE LA TERMINAISON 71

3.5 CHARTE D'APPLICATION DES ÉVACUATIONS 72

3.6 LÉGENDE 72

3.7 VALEURS DU COUDE EN LONGUEURS D'ÉVENT 72

3.8 ÉVACUATION SUR LE DESSUS TERMINAISON HORIZONTALE 73

3.9 ÉVACUATION SUR LE DESSUS TERMINAISON VERTICALE 75

4.0 INSTALLATION 77

4.1 PROTECTION DU MUR ET DU PLAFOND 77

4.1.1 INSTALLATION HORIZONTALE 78

4.1.2 INSTALLATION VERTICALE 78

4.2 UTILISATION DE COMPOSANTS FLEXIBLES D’ÉVACUATION 79

4.2.1 INSTALLATION DE LA TERMINAISON HORIZONTALE 79

4.2.2 INSTALLATION DE LA TERMINAISON VERTICALE 80

4.2.3 RACCORDEMENT DES ÉVENTS À L'APPAREIL 80

4.3 UTILISATION DE COMPOSANTS RIGIDES D’ÉVACUATION 81

4.3.1 INSTALLATION DE LA TERMINAISON HORIZONTALE 81

4.3.2 INSTALLATION DE LA TERMINAISON VERTICALE 82

4.3.3 RESTREIGNANT DES ÉVENTS VERTICAUX 82

4.4 TERMINAISON VERTICALE À TRAVERS UNE CHEMINÉE EXISTANTE 83

4.5 INSTALLATION DANS UNE MAISON MOBILE 84

4.6 BRANCHEMENT DU GAZ 85

4.7 INTERRUPTEUR MURAL OPTIONNEL 85

5.0 OSSATURE 86

5.7.1 DIMENSIONS MINIMALES DE L’OSSATURE 87

5.1 DÉGAGEMENTS MINIMAUX DE L'ENCEINTE 89

5.2 INSTALLATION EN ALCÔVE 90

5.3 MATÉRIAU DE FINITION INCOMBUSTIBLE 90

5.4 DÉGAGEMENTS MINIMAUX DE LA TABLETTE 91

6.0 FINITIONS 92

6.1 OUVERTURE ET FERMETURE DE LA PORTE 92

6.2 DISPOSITION DES BÛCHES B35 93

6.3 DISPOSITION DES BÛCHES B42 94

6.4 BRAISES INCANDESCENTES 95

6.5 MISE EN PLACE DU LOGO 95

6.6 D’INSTALLATION DU SAUVEGARDE DE PILE 96

6.7 SCHÉMA DE CÂBLAGE 97

7.0 FONCTIONNEMENT 98

7.1 B35NT/B35PT & B42NT/B42PT (MILLIVOLT) 98

7.2 B35NTE/B35PTE & B42NTE/B42PTE (ELECTRONIQUE) 99

8.0 RÉGLAGES 100

8.1 RÉGLAGE DE LA VEILLEUSE 100

8.2 RÉGLAGE DU VENTURI 100

8.3 CARACTÉRISTIQUES DE LA FLAMME 101

9.0 ENTRETIEN 101

9.2 ENTRETIEN ANNUEL 102

9.1 REMPLACEMENT DE LA VITRE DE PORTE 102

10.1 SOINS DE LA VITRE 103

10.0 RECHANGES 103

11.0 VUE D'ENSEMBLE B35 104

12.0 ACCESSORIES B35 105

13.0 L'ASSEMBLAGE DE LA SOUPAPE DE MILLIVOLT B35 (W010-3117) 106

14.0 L'ASSEMBLAGE DE LA SOUPAPE DE ELECTRONIQUE B35 (W010-3118) 107

15.0 VUE D'ENSEMBLE B42 108

16.0 ACCESSORIES B42 109

17.0 L'ASSEMBLAGE DE LA SOUPAPE DE MILLIVOLT B42 (W010-3175) 110

18.0 L'ASSEMBLAGE DE LA SOUPAPE DE ELECTRONIQUE B42 (W010-3176) 111

19.0 GUIDE DE DÉPANNAGE 112

20.0 GARANTIE 115

NOTE : Les modiﬁ cations, autres qu’éditoriales, sont indiquées par une ligne verticale dans la marge.

W415-1232 / 05.15.14

1.0 VUE D'ENSEMBLE DE L'INSTALLATION

Voir la section « DÉGAGEMENTS MINIMAUX DE L’ENCEINTE » pour les cloisons sèches (ou autre matériau combustible).

Voir la section « DÉGAGEMENTS MINIMAUX DE LA TABLETTE ».

Voir les sections « ÉVACUATION » et « INSTALLATION ».

Voir la section « OSSATURE ».

Mur

latéral

Voir la section « INSTALLATION DES PERSIENNES ».

Voir la section « OSSATURE ».

’

W415-1232 / 05.15.14

2.0 INTRODUCTION

• CET APPAREIL EST CHAUD LORSQU’IL FONCTIONNE ET PEUT CAUSER DE GRAVES BRÛLURES EN CAS DE CONT ACT.

• TOUTE MODIFICATION APPORTÉE À CET APPAREIL OU AUX CONTRÔLES PEUT ÊTRE DANGEREUX ET EST INTERDIT.

• Ne faites pas fonctionner l’appareil avant d’avoir lu et compris les instructions d’opération. Omettre d’utiliser l’appareil selon les instructions d’opération pourrait causer un incendie ou des blessures.

• Risque d’incendie ou d’asphyxie. Ne faites pas fonctionner l’appareil avec la vitre retirée.

• Ne branchez pas la soupape à du courant 110 volts.

• Risque de brûlures. L’appareil doit être éteint et refroidi avant d’effectuer un entretien.

• N’installez pas de composants endommagés ou incomplets ni des composants substituts.

• Risque de coupures et d’éraﬂ ures. Portez des gants protecteurs et des lunettes de sécurité lors de l’installation. Les bordures des pièces de métal peuvent être coupantes.

• Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Les enfants et les adultes devraient être informés des dangers que posent les températures de surface élevées et se tenir à distance afin d’éviter des brûlures ou que leurs vêtements ne s’enflamment.

• Les jeunes enfants doivent être supervisés attentivement lorsqu’ils sont dans la même pièce que l’appareil. Les jeunes enfants et autres personnes sont sujets aux brûlures accidentelles. Une barrière de protection est recommandée si des individus à risque se trouvent dans la maison. Aﬁ n de restreindre l’accès à l’appareil, installez une barrière de protection ajustable pour garder les jeunes enfants ou autres personnes à risque hors de la pièce et loin des surfaces chaudes.

• Les vêtements et autres matériaux combustibles ne doivent pas être posés sur l’appareil ou à proximité.

• En raison des températures élevées, l’appareil devrait être placé loin des endroits passants et loin des meubles et des rideaux.

• Assurez-vous de disposer de mesures de sécurité adéquates pour empêcher les jeunes enfants de toucher aux surfaces chaudes.

• Même une fois que l’appareil est éteint, la vitre et/ou le pare-étincelles demeureront chauds pendant un temps prolongé.

• Consultez votre détaillant local de foyer pour connaître les grillages de sécurité et les écrans offerts pour protéger les enfants des surfaces chaudes. Ces grillages de sécurité et ces écrans doivent être ﬁ xés au plancher.

• Tout grillages de sécurité, écrans ou barriére enlevés pour faire l’entretien devront être remis en place avant d’utiliser l’appareil.

• Cet appareil est un appareil à gaz ventilé. Ne brûlez pas de bois ou autres matériaux dans cet appareil.

• Il est primordial de garder propres les compartiments de contrôle, les brûleurs, la soufﬂ erie, les bouches d’air de l’appareil ainsi que le système d’évacuation. L’appareil et son système d’évacuation doivent être inspectés avant la première utilisation et au moins une fois l’an par un spécialiste en entretien. Un entretien plus fréquent pourrait être nécessaire en raison des peluches provenant des tapis, literie, etc. L’emplacement de l’appareil doit être gardé libre de tous matériaux combustibles, essence ou autres liquides et vapeurs inﬂ ammables.

• Cet appareil ne devra être modiﬁ é en aucun cas.

• Cet appareil ne doit pas être raccordé au conduit d’une cheminée desservant un autre appareil de chauffage à combustible solide.

• N’utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien de service qualiﬁ é pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui aurait été submergée.

• Ne pas opérer l’appareil lorsque la porte vitrée est enlevée, ﬁ ssurée ou brisée. Le remplacement de la vitre devra être effectué par un technicien de service certiﬁ é ou qualiﬁ é.

• Ne frappez pas et ne claquez pas la porte vitrée de appareil.

• Lorsque l’appareil est muni de portes d’évacuation de pression, elles doivent demeurer fermées pendant le fonctionnement de l’appareil aﬁ n d’empêcher les gaz de combustion contenant du monoxyde de carbone de s’inﬁ ltrer dans la maison.

• Seules les portes/façades certiﬁ ées pour cet appareil peuvent être utilisées avec cet appareil.

• Gardez les matériaux d’emballage hors de la portée des enfants et mettez ces matériaux au rebut de façon sécuritaire. Comme tous les emballages de plastique, ces matériaux ne sont pas des jouets et doivent demeurer hors de la portée des enfants et des bébés.

• Comme dans le cas de tout appareil à combustion, il est recommandé de faire inspecter et entretenir votre appareil régulièrement. De même, installez un détecteur de monoxyde de carbone dans la pièce pour vous protéger, ainsi que votre famille, contre les intoxications.

• Assurez-vous de respecter les dégagements aux matériaux combustibles lorsque vous installez un manteau ou des tablettes au-dessus de l’appareil. Les téléviseurs et autres composants électroniques soumis à des températures élevées peuvent fondre, se déformer, se décolorer et entraîner des défaillances prématurées de ces appareils.

• Cet appareil utilise et requiert un thermocouple à action rapide. Remplacez uniquement par un thermocouple à action rapide de Wolf Steel ltée.

• Une barriére conçu à réduire le risque de brûlures causées par le verre chaud est fourni avec l’appareil et sera installé.

• Si la barriére est endommagée, elle devra être remplacée par la barriére conçu par le manufacturier pour cet appareil.

• L’installation et la réparation devraient être effectuées par un technicien qualiﬁ é. L’appareil et son système d’évacuation devraient être inspectés avant l’utilisation initiale et au moins une fois l’an par un professionel qualiﬁ é. Un nettoyage plus réquent peut être requis en raison de la poussière excessive laissée par les moquettes, les couvertures, etc. Il est impératif que les compartiments de contrôle, le brûleur et les passages de circulation d’air soient gardés propres aﬁ n de fourni une combustion et une circulation d’air adéquates.

W415-1232 / 05.15.14

AVERTISSEMENT

3.1D

2.1 DIMENSIONS

L’ÉCRAN DE PROTECTION

34 1/16"

866mm

34 1/2"

876mm

11 13/16"

299mm

127mm

203mm

B35 ILLUSTRÉ

L’ÉCRAN DE PROTECTION

B42 ILLUSTRÉ

34 1/16"

[ 866mm]

1 15/16"

50mm

1 15/16" 50mm

34 1/2" 876mm

18 5/16"

465mm

7 3/16"

182mm

7 3/16"

[ 182mm ]

18 5/16"

465mm

11 5/16" GAS INLET

GAS INLET

288mm

11 5/16" 288mm

35"

890mm

18 7/8"

480mm

1067mm

42"

127mm

203mm

W415-1232 / 05.15.14

2.2 INSTRUCTIONS GÉNÉRALES

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.

PRÉVOYEZ UN ACCÈS SUFFISANT POUR ENTRETENIR ET OPÉRER L’APPAREIL.

ASSUREZ-VOUS D'UNE QUANTITÉ SUFFISANTE D’AIR DE VENTILATION.

LES OBJETS PLACÉS DEVANT L’APPAREIL DOIVENT ÊTRE GARDÉS À UNE DISTANCE D'AU MOINS 48"

LES SURFACES AUTOUR ET SURTOUT AU-DESSUS DE L’APPAREIL PEUVENT DEVENIR CHAUDES. NE

LES PRESSIONS ÉLEVÉES ENDOMMAGERONT LA SOUPAPE. L’ALIMENTATION EN GAZ DOIT ÊTRE DÉBRAN-

CHÉE PENDANT LES ESSAIS DE PRESSION DE CE SYSTÈME LORSQUE LES PRESSIONS D’ESSAI EXCÈDENT

½ LB/PO² (3,5 KPA). FERMEZ LA SOUPAPE D’ARRÊT MANUELLE PENDANT TOUT ESSAI DE PRESSION DU

SYSTÈME D’ALIMENTATION EN GAZ LORSQUE LA PRESSION EST DE ½ LB/PO² (3,5 mb) OU MOINS.

N’UTILISEZ QUE LES ACCESSOIRES OPTIONNELS ET LES PIÈCES DE RECHANGE APPROUVÉS PAR WOLF

STEEL POUR CET APPAREIL. L’UTILISATION D’ACCESSOIRES NON LISTÉS (SOUFFLERIE, PORTES, PER-

SIENNES, MOULURES, COMPOSANTS DE GAZ, COMPOSANTS D’ÉVACUATION, ETC.) POURRAIT ÊTRE NON

N’OBSTRUEZ JAMAIS L’OUVERTURE DE L’APPAREIL.

(1219.2mm) DE LA FACE VITRÉE DE L'APPAREIL.

TOUCHEZ PAS L’APPAREIL QUAND IL FONCTIONNE.

SÉCURITAIRE ET ANNULERA LA GARANTIE ET LA CERTIFICATION.

AVERTISSEMENT

RISQUE D’INCENDIE OU D’EXPLOSION.

CET APPAREIL AU GAZ DEVRAIT ÊTRE INST ALLÉ ET ENTRETENU PAR UN INSTALLA TEUR QUALIFIÉ en se conformant aux codes locaux. Les pratiques d’installation peuvent varier d’une région à l’autre. Il est donc important de connaître les normes spéciﬁ ques qui s’appliquent à votre région. Par exemple dans l’état du Massachusetts:

• Ce produit doit être installé par un plombier certiﬁ é ou un installateur pour le gaz lorsque installé dans le Commonwealth du Mas- sachusetts.

• Le registre de l’appareil doit être enlevé ou bloqué en le soudant en position ouverte avant d’installer un encastré ou un ensemble de bûches à gaz.

• La soupape d’arrêt doit être un robinet à gaz avec une poignée en T.

• Le raccord ﬂ exible ne doit pas mesurer plus que 36 pouces (914.4mm).

• Un détecteur de monoxyde de carbone est requis dans toutes les pièces contenant des appareils alimentés au gaz.

• L’appareil n’est pas approuvé pour installation dans une chambre à coucher ou une salle de bain à moins d’être un appareil avec une chambre de combustion scellée à évacuation directe.

L’installation doit se conformer aux codes locaux. En l’absence de codes locaux, l’installation doit être conforme au Code d’installation du gaz naturel et du propane CSA B149.1 au Canada ou au National Fuel Gas Code, ANSI Z223.1/ NFPA 54 aux États-Unis. Cet appareil convient pour installation dans une maison mobile si l’installation est conforme aux normes actuelles pour les maisons mobiles équipées au gaz CAN/CSA Z240 SÉRIE MM au Canada ou selon les normes ANSI Z223.1 et NFPA 54 aux États-Unis.

Tant que les distances requises pour les dégagements aux matériaux combustibles sont respectées, le meilleur endroit pour un appareil est le centre de la maison, car ceci permet une meilleure utilisation de la chaleur fournie. L’emplacement des fenêtres, des portes et la circulation dans la pièce où se trouve l’appareil devront être pris en considération. Si possible, vous devriez choisir un emplacement où le système d’évent peut passer à travers la maison sans avoir à découper des solives de plancher ou de toit.

Si l’appareil est installé directement sur un tapis, sur une surface de vinyle ou tout autre revêtement de plancher combustible autre que le bois, l’appareil devra être monté sur un panneau continu de métal ou de bois se prolongeant sur toute la largeur et la profondeur.

Certains appareils ont une soufﬂ erie ou un ensemble de deux soufﬂ eries optionnel. Si la soufﬂ erie ou l’ensemble de deux soufﬂ eries optionnel est installé, la boîte de dérivation doit être branchée au circuit électrique et mise à la terre conformément aux codes locaux. Utilisez la version courante du Code canadien de l’électricité CSA C22.1 au Canada ou le National Electrical Code

NSI/NFPA 70 aux États-Unis.

Nous suggérons que nos

appareils au gaz soient installés

et que l'entretien soit effectué par des professionnels certifiés par le National Fireplace Institute® (NFI) comme spécialiste du gaz NFI.

4.1B

W415-1232 / 05.15.14

2.3 INFORMATIONS GÉNÉRALES

POUR VOTRE SATISFACTION, CET APPAREIL A ÉTÉ MIS À L'ESSAI POUR CONFIRMER SON

FONCTIONNEMENT ET SA QUALITÉ!

RENDEMENTS ET EFFICACITÉS

B35 B42

GN PL GN PL

Altitude (PI) 0-4,500 0-4500 0-4,500 0-4500 Débit max. (BTU/H) 20,000 20,000 25,000 25,000 Pression minimale

d'alimentation en gaz Pression maximale

d'alimentation en gaz Pression au collecteur (lorsque

le gaz circule)

Cet appareil est approuvé pour installation dans les salles de bain, les chambres à coucher ou les chambres studio et convient pour installation dans les maisons mobiles.

Aucune alimentation électrique externe (110 volts ou 24 volts) n'est requise pour le fonctionnement du système.

4,5" (11mb) de co-

lonne d'eau

7" (17mb) de

colonne d'eau

3,5" (9mb) de co-

lonne d'eau

11" (27mb) de colonne d'eau

13" (32mb) de

colonne d'eau

10" (25mb) de

colonne d'eau

4,5" (11mb) de co-lonne d'eau

7" (17mb) de

colonne d'eau

3,5" (9mb) de

co-lonne d'eau

11" (27mb) de colonne d'eau

13" (32mb) de colonne d'eau

10" (25mb) de colonne d'eau

Les bruits causés par l'expansion et la contraction lors des cycles de chauffage et de refroidissement sont tout à fait normaux et il faut s'y attendre.

W415-1232 / 05.15.14

ON CONFORME AUX EXIGENCES DEME AUX EXIGENCES

AVEC BARRIÈRAVEC BARRIÈR

TROUVENTOUVENT

4001657 (NGZ)0165

4001659 001659

INPUT / ALIMENTATION REDUITET / ALIMENTATION REDUITE

R COLUMN UMN

:P4:

% 44%

GLASS DOORSOORS

NG THERMOCOUPLE. REPLACEMOCOUPLE. REPLACE

D'INSTALLATION DE PROPRIE

ALE ET MAXIMA

CB42PTE CB42PTE

2.4 INFORMATION À PROPOS DE LA PLAQUE D’HOMOLOGATION

USE WITH BARRIER W565-0150. FOLLOW THE INSTALLATION INSTRUCTIONS LOCATED IN THE INSTALLATION MANUAL

NOT FOR USE WITH SOLID FUEL. FOR USE WITH GLASS DOORS CERTIFIED WITH THIS UNIT ONLY.

WARNING:

CONFORMS TO / CONFORME AUX: ANSI Z21.50-2012, CERTIFIED TO / CERTIFIE CSA 2.22-2012 VENTED GAS FIREPLACE / FOYER À GAZ VENTILÉ.

9700539 (WSL) 4001657 (NGZ) 4001658 (NAC) 4001659 (WUSA)

25,000 BTU/h INPUT / ALIMENTATION 25,000 BTU/h 17,300 BTU/h REDUCED INPUT / ALIMENTATION REDUITE 19,500 BTU/h

B42NT CB42NT MODEL CB42PT B42PT

MANIFOLD PRESSURE: 3.5" (9MB) WATER COLUMN MANIFOLD PRESSURE: 10" (25MB) WATER COLUMN

THIS FIREPLACE USES AND REQUIRES A FAST ACTING THERMOCOUPLE. REPLACE

SEE OWNER'S INSTRUCTION MANUAL FOR MINIMUM AND MAXIMUM VENT LENGTHS. REFERER AU MANUEL D'INSTALLATION DE PROPRIETAIRE POUR LES LONGUEURS D'EVACUATION MINIMALE ET MAXIMALE.

WOLF STEEL LTD.

24 NAPOLEON ROAD, BARRIE, ON, L4M 0G8 CANADA

B42NTE CB42NTE CB42PTE B42PTE

0-4500FT (0-1370m) ALTITUDE / ELEVATION 0-4500FT (0-1370m)

FOR

FOYER À GAZ VENTILÉ DIRECT. HOMOLOGUE POUR INSTALLATION DANS UNE CHAMBRE A COUCHER,

AVEC BARRIÈRE W565-0150. SUIVEZ LES INSTRUCTIONS D'INSTALLATION SE TROUVENT DA NS LE MANUEL D'INSTALLATION.

UN COMBUSTIBLE SOLIDE NE DOIT PAS ETRE UTILISE AVEC CET APPAREIL. UTILISER AVEC LES PORTES VITREES HOMOLOGUEES SEULEMENT AVEC CETTE UNITE.

AVERTISSEMENT:

SERIAL NUMBER/NO. DE SERIE:

CE FOYER UTILISE ET REQUIERT UN THERMOCOUPLE À ACTION RAPIDE.

B42

POUR UNE UTILISER

INSTALLATEUR : Il est de votre responsabilité de cocher les cases appropriées sur la plaque d'homologation correspondant au modèle, au type d'évacuation et au type de gaz de l'appareil.

W385-1939 / C

Pour l’emplacement de la plaque d’homologation, voir la section « VUE D’ENSEMBLE DE L’INSTALLATION ».

Cette illustration est à titre de référence seulement. Consultez la plaque d’homologation pour obtenir l’information précise.

NOTE: La plaque d’homlogation doit rester avec l’appareil à tout instant. Il ne doit pas être enlevé.

W415-1232 / 05.15.14

3.0 ÉVACUATION

RISQUE D’INCENDIE. CONSERVEZ LES DÉGAGEMENTS NÉCESSAIRES AU CONDUIT D’ÉVENT ET

SI LE SYSTÈME D’ÉVENT EST FOURNI AVEC DES ESPACEURS, LES COURSES HORIZONTALES ET

VERTICALES DU SYSTÈME DOIVENT ÊTRE SUPPORTÉES À TOUS LES 3 PI (0,9m). UTILISEZ DES

SUPPORTS OU DES ATTACHES INCOMBUSTIBLES ÉQUIVALENTS AFIN DE MAINTENIR LE

DÉGAGEMENT AUX MATÉRIAUX COMBUSTIBLES. UTILISEZ L’ENSEMBLE DE SUPPORT MURAL

WOLF STEEL W010-0370 OU DES SUPPORTS INCOMBUSTIBLES ÉQUIVALENTS AFIN DE

CONSERVER LE DÉGAGEMENT MINIMAL AUX MATÉRIAUX COMBUSTIBLES POUR LES COURSES

VERTICALES ET HORIZONTALES. DES ESPACEURS SONT FIXÉS AU CONDUIT INTÉRIEUR À

INTERVALLES PRÉDÉTERMINÉS AFIN DE GARDER UN ESPACE VIDE AVEC LE CONDUIT

EXTÉRIEUR. POUR QUE LE FONCTIONNEMENT SOIT SÉCURITAIRE, UN ESPACE VIDE EST

REQUIS. UN ESPACEUR EST REQUIS AU DÉBUT, AU MILIEU ET À LA FIN DE CHAQUE COUDE AFIN

DE MAINTENIR CET ESPACE VIDE. N’ENLEVEZ PAS CES ESPACEURS.

CET APPAREIL UTILISE UN SYSTÈME DE CONDUITS DE 5” (127MM) POUR L’ÉVACUATION ET DE

Veuillez consulter la section qui correspond à votre installation.

Aﬁ n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre. Un changement à la longueur verticale minimale de l’évacuation pourrait entraîner des problèmes d’allumage du brûleur et/ou des accumulations de carbone. Lorsque les conﬁ gurations de l’évacuation sont à l’extrême, laissez plusieurs minutes (5-15) à la ﬂ amme pour se stabiliser après l’allumage. Prévoyez un moyen d’inspecter visuellement le raccord de l’évent à l’appareil après que ce dernier a été installé. Utilisez un espaceur coupe-feu, un protecteur de conduit d’évacuation ou un écran thermique de grenier lorsque les murs intérieurs, le plancher ou le plafond sont traversés.

NOTE : Si pour une raison quelconque le système d’évents de prise d’air est démonté, réinstallez-le selon les instructions fournies dans l’installation initiale.

NOTE : Cet appareil doit être installé de manière à ce que le conduit d’évacuation et de prise d’air se prolongent sur toute la longueur de la cheminée. Toute autre méthode d’installation telle que d’utiliser la cheminée comme partie du système d’évent est interdite.

AVERTISSEMENT

À L’APPAREIL.

8” (203,2MM) POUR LA PRISE D’AIR.

7.2C

W415-1232 / 05.15.14

3.1 LONGUEURS DES CONDUITS D’ÉVACUATION ET COMPOSANTS

Utilisez uniquement des composants d’évacuation Wolf Steel, Simpson Dura-Vent, Selkirk Direct Temp, American Metal Amerivent ou Metal-Fab. Les minimums et maximums des longueurs d’évent, pour les installations verticales et horizontales, et les emplacements des terminaisons pour les deux systèmes sont précisés dans ce manuel et doivent être respectés. Pour le Simpson Dura-Vent, le Selkirk Direct Temp, l’American Metal Amerivent et le Metal-Fab, suivez la procédure d’installation fournie avec les composants d’évacuation.

Un adaptateur de départ doit être utilisé avec les systèmes d’évacuation suivants et peut être acheté chez le fournisseur correspondant :

PIÈCE 5”/8” FOURNISSEUR SITE WEB

Duravent W175-0170 Wolf Steel www.duravent.com

Amerivent 5DSC-N2 American Metal www.americanmetalproducts.com

Direct Temp 5DT-AA Selkirk www.selkirkcorp.com

SuperSeal 5DDA Metal-Fab www.mtlfab.com

Pour le Simpson Dura-Vent, le Selkirk Direct Temp, l’American Metal Amerivent et le Metal-Fab, suivez la procédure d’installation se trouvant sur le site Internet du fournisseur.

Pour les systèmes d’évents dont le conduit intérieur d’évacuation possède déjà des joints scellés, seuls les joints du conduit extérieur de prise d’air doivent être scellés avec un scellant de silicone rouge à haute température (RTV). Ce même scellant peut être utilisé sur les joints des conduits intérieurs et extérieurs de tous les autres systèmes d’évents approuvés à l’exception du raccordement du conduit d’évacuation à la buse de l’appareil qui doit être scellé avec le scellant noir à haute température Mill Pac.

Lorsque vous utilisez les composants d’évacuation Wolf Steel, n’utilisez que des composants rigides/ ﬂ exibles d’évacuation Wolf Steel conjointement avec les ensembles de terminaison suivants : ensemble de terminaison murale GD422R-1, ensemble de terminaison pour toit de pente 1/12 à 7/12 GD410, ensemble de terminaison pour toit de pente 8/12 à 12/12 GD411, ensemble de terminaison pour toit plat GD412 ou ensemble périscopique GD401 (pour pénétration des murs sous le niveau du sol). Lorsque vous utilisez des conduits ﬂ exibles conjointement avec les différentes terminaisons, utilisez l’ensemble d’évents de 5 pieds (1,5m) GD420 ou l’ensemble d’évents de 10 pieds (3,1m) GD430.

Pour une performance optimale de l’appareil et une apparence optimale des ﬂ ammes, gardez la longueur des évents et le nombre de coudes au minimum.

La prise d’air de la terminaison extérieure doit demeurer dégagée en tout temps. Vériﬁ ez la prise d’air de la terminaison au moins une fois l’an pour vous assurer qu’elle n’est pas obstruée ni endommagée.

Les composants rigides et ﬂ exibles ne doivent pas être combinés. Les composants d’évacuation de différents fabricants ne doivent pas être combinés.

Ces ensembles d’évents permettent soit une évacuation verticale, soit une évacuation horizontale de l’appareil. La longueur horizontale maximale est de 20 pieds (6,1m). La hauteur totale permise pour un évent vertical est de 40 pieds (12,2m). Lorsque vous utilisez des composants ﬂ exibles, le nombre maximal de raccordements est de deux horizontalement ou trois verticalement (excluant les raccordements à l’appareil et à la section de terminaison).

Toutes les courses horizontales de l’évent peuvent avoir une élévation de 0” (0mm) par pied/mètre. Toutefois, pour une performance optimale, toutes les courses horizontales devraient avoir une élévation minimale de 1/4” (6,4m) par pied/mètre lorsque vous utilisez des composants ﬂ exibles d’évacuation. Aﬁ n d’assurer un fonctionnement sécuritaire et adéquat de l’appareil, vous devez observer les instructions d’évacuation à la lettre.

Une terminaison ne doit pas être installée directement au-dessus d’un trottoir ou d’une entrée pavée, située entre deux maisons unifamiliales et servant aux deux maisons. Les codes ou réglementations locaux peuvent exiger des dégagements différents. Ne laissez pas le conduit intérieur se tasser contre les courses horizontales ou verticales et les coudes. Gardez-le tendu. Pour que le fonctionnement soit sécuritaire, un espace vide de 1 ¼” (31.8mm) est requis tout autour, entre le conduit intérieur et le conduit extérieur.

8.3A

W415-1232 / 05.15.14

3.2 INSTALLATIONS TYPIQUES D'ÉVENTS

16" (406MM)

MINIMUM

40 PI (12M)

MAXIMUM

3 PI (1M)

MINIMUM

34 1/16"

(865MM)

ÉVACUATION SUR

LE DESSUS

W415-1232 / 05.15.14

24" (610MM)

MAXIMUM

8" (203MM)

MINIMUM

34 1/16"

(865MM)

* Voir la section « ÉVACUATION »

3.3 INSTALLATIONS PARTICULIÈRES D'ÉVENTS

42 1/16"

(1068MM)

MINIMUM PLUS

LA PENTE*

3.3.1 ENSEMBLE PÉRISCOPIQUE (B3531)

Utilisez l’ensemble périscopique aﬁ n de positionner la terminaison au-dessus du niveau du sol. L’ensemble périscopique doit être installé de façon à ce que la fente d’air du bas soit située à un minimum de 12 pouces (304,8mm) au-dessus du niveau du sol. La longueur maximale permise de l’évent est 10 pieds (3,1m) pour un foyer et 8 pieds (2,4m) pour un poêle.

12" (305MM)

MINIMUM

AU NIVEAU

DU SOL

30" (762MM)

MINIMUM

34 1/16

(865MM)

9.1B

W415-1232 / 05.15.14

3.4 EMPLACEMENTS ET DÉGAGEMENTS MINIMAUX DE LA TERMINAISON

APPLICATIONS POUR BALCON COUVERT ††*

INSTALLATION

CANADA É.-U.

12”

(304,8mm)

12”

(304,8mm)

12”

(304,8mm)*

18”

(457,2mm)**

12”

(304,8mm)**

12”

(304,8mm)

9” (228,6mm)ΔDégagement des fenêtres ou des portes qui ouvrent.

12”

(304,8mm)*

18”

(457,2mm)**

12”

(304,8mm)**

F 0” (0mm) 0” (0mm) Dégagement des murs faisant coin extérieur.

0” (0mm)*** 0” (0mm)***

2”

(50,8mm)***

2”

(50,8mm)***

H 3’ (0,9m) 3’ (0,9m)****

I 3’ (0,9m) 3’ (0,9m)**** Dégagement de l’évent du régulateur.

12”

(304,8mm)

9” (228,6mm)

K 6’ (1,8m) 3’ (0,9m) † Dégagement d’une prise d’air mécanique.

L 7’ (2,1m) ‡ 7’ (2,1m) **** Dégagement au-dessus d’un trottoir ou d’une entrée pavée situés sur une propriété publique.

(304,8mm)††

12”

16”

(406,4mm)

12”

(304,8mm)****

16”

(406,4mm)

O 2’ (0,6m) †* 2’ (0,6m) †* Dégagement des murs adjacents, incluant les maisons voisines. P 8’ (2,4m) 8’ (2,4m) Le toit doit être incombustible et sans ouvertures. Q 3’ (0,9m) 3’ (0,9m)

R 6’ (1,8m) 6’ (1,8m)

* Recommandé aﬁ n de prévenir la formation de buée dans les fenêtres et les cassures thermiques.

** Il est recommandé d’utiliser un protecteur de chaleur et de maximiser la distance au sofﬁ te de plastique.

*** L’ensemble périscopique requiert un dégagement minimal de 18 pouces (457,2m) d’un mur extérieur faisant coin intérieur.

**** Ceci est une distance recommandée. Vériﬁ ez les codes locaux pour connaître les contraintes additionnelles.

† Trois pieds au-dessus si la distance horizontale est de moins de 10 pieds (3,1m).

‡

†† Permis seulement si la véranda ou la terrasse en bois sont complètement ouverts sur un minimum de deux côtés sous le plancher.

†* Recommandé aﬁ n d’éviter la recirculation des produits d’échappement. Vériﬁ ez les codes locaux pour connaître les contraintes additionnelles.

††* Permis seulement si le balcon est complètement ouvert sur au moins un côté.

12”

(304,8mm)

Pour les structures comportant trois murs et un toit, la terminaison doit être située à plus de 6 pieds (1,8m) sous une fenêtre s’ouvrant sur un plan horizontal.

Une terminaison d’évacuation ne doit pas être installée à un endroit où elle pourrait causer une formation dangereuse de givre ou de glace sur les surfaces d’une propriété adjacente.

12”

(304,8mm)

NOTE : Les dégagements sont en conformité avec les codes d’installation locaux et les exigences du fournisseur de gaz.

= 3 pieds

MIN

(0,9m)

= 2 x

MAX

RÉELLE

MAX

SLHGV

(4,6m)

Dégagement au-dessus du sol, d’une véranda, d’une terrasse en bois ou d’un balcon.

Dégagement des fenêtres fermées en permanence.

Dégagement vertical d’un sofﬁ te ventilé situé au-dessus de la terminaison si la distance horizontale est de moins de 2’ (0,6m) de la ligne médiane de la terminaison.

Dégagement d’un sofﬁ te non ventilé.

Dégagement des murs extérieurs incombustibles faisant coin intérieur ou aux obstructions incombustibles (cheminée, etc.).

Dégagement des murs extérieurs combustibles faisant coin intérieur ou aux obstructions combustibles (habillage extérieur, etc.).

Dégagement horizontal de chaque côté depuis la ligne verticale tirée du centre d’un ensemble de régulateur/compteur pour une distance verticale maximale de 15’ (4,6m).

Dégagement d’une prise d’air de ventilation non mécanique de la maison ou d’une prise d’air de combustion de tout autre appareil.

Dégagement sous une véranda ou une terrasse en bois.

Dégagement au-dessus du toit.

Voir le tableau pour les dimensions d’un mur plus large Voir le tableau pour les dimensions d’un mur plus profond. La terminaison ne doit pas être

installée sur quelconque mur ayant une ouverture entre la terminaison et le côté ouvert de la structure.

Dégagement sous un balcon couvert.

12.1D

W415-1232 / 05.15.14

3.5 CHARTE D'APPLICATION DES ÉVACUATIONS

ÉVACUATION SUR LE DESSUS

3.6 LÉGENDE

Terminaison horizontale

La course verticale est plus grande ou égale à

la course horizontale.

La course horizontale

+ la course verticale

jusqu’à un maximum de

35’ (10,7m).

La course verticale

est plus petite que la

course horizontale.

La course horizontale

+ la course verticale

jusqu’à un maximum

de 24,75’ (7,5m).

4,2 fois la course

verticale plus grande

ou égale à la course

horizontale

Terminaison verticale

La course verticale est

plus grande ou égale à

la course horizontale.

La course horizontale

+ la course verticale

jusqu’à un maximum de

35’ (10,7m).

La course verticale

est plus petite que la

course horizontale.

La course horizontale

+ la course verticale

jusqu’à un maximum

de 35’ (10,7m).

3 fois la course

verticale plus grande

ou égale à la course

horizontale.

13.3A

Les symboles suivants sont utilisés dans le calcul et les exemples d’évacuation : > - plus grand que > - plus grand ou égal à < - plus petit que < - plus petit ou égal à HT - total de la longueur des courses horizontales (Hr) et des déviations (Ho) en pieds HR - longueur des courses horizontales combinées en pieds HO - facteur de la valeur d’une déviation : 0,03 (du total des degrés de déviation - 90°*) en pieds VT - longueur des courses verticales combinées en pieds

3.7 VALEURS DU COUDE EN LONGUEURS D'ÉVENT

PIEDS POUCES MILLIMÈTRES 1° 0,03 0,5 12,7 15° 0,45 6,0 152,4 30° 0,9 11,0 279,4 45° 1,35 16,0 406,4 90°* 2,7 32,0 812,8

* La première déviation de 90° a une valeur zéro et est illustrée dans la formule comme - 90°

14.1

15.1A

W415-1232 / 05.15.14

3.8 ÉVACUATION SUR LE DESSUS TERMINAISON HORIZONTALE

(HT) < (VT)

Configuration d'évacuation simple (un coude de 90°

seulement).

COURSE

nécessaire V

39 (11,9)

Consultez le graphique pour déterminer la course verticale

par rapport à la course horizontale requise HT.

40 (12,2)

30 (9,1)

VERTICALE

REQUISE EN

20 (6,1)

PIEDS

(MÈTRES) VT

PI (1,4m)

10 (3,1)

2.5

(0,8)5(1,5)

(2,3)

7.5

(3,1)

12.5

(3,8)15(4,6)

17.5 (5,3)20(6,1)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H

La section ombragée à l'intérieur des lignes représente

des valeurs acceptables pour HT et VT.

Lorsque la configuration de l'évacuation exige plus d'un coude de 90°, les formules suivantes s'appliquent : Formule 1 : H

Formule 2 : HT + V

< V

< 40 pieds (12,2m)

90°

Exemple :

= 3 PI (0,9m)

= 8 PI (2,4m)

= V

+ V

= 2,5 PI (0,8m)

= 2 PI (0,6m)

= H

= 0,03 (trois coudes 90° - 90°) = 0,03 (270° - 90°) = 5,4 PI (1,6m)

= H

+ V

= 3PI (0,9m) + 8PI (2,4m) = 11PI (3,4m)

+ H

= 2,5PI (0,8m) + 2PI (0,6m) = 4,5 PI (1,4m)

+ H

= 4,5PI (1,4m) + 5,4PI (1,6m) = 9,9 PI (3m)

= 9,9PI (3m) + 11PI (3,4m) = 20,9 PI (6,4m)

90°

Formule 1 : HT < V 9,9PI (3m) < 11PI (3,4m) Formule 2 : HT + V 20,9PI (6,4m) < 40 PI (12,2m)

< 40 PI (12,2m)

Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.

16.1B

W415-1232 / 05.15.14

V V V

(HT) > (VT)

Configuration d'évacuation simple

(un coude de 90° seulement).

Consultez le graphique pour déterminer la course verticale

nécessaire V

par rapport à la course horizontale requise HT.

150 (3810)

147 (3733.8)

COURSE

VERTICALE

REQUISE EN

POUCES

(MILLIMÈTRES) VT

100 (2540)

57 (1447.8)

13.75 (349.3)

50 (1270)

(1.5)

1.17 (0.4)

(3.1)

12.5

(3.8)

(4.6)

19.5’ (5.9)

20 (6.1)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H

La section ombragée à l'intérieur des lignes représente

des valeurs acceptables pour H

et VT.

Lorsque la configuration de l'évacuation exige plus d'un coude de 90°, les formules suivantes s'appliquent : Formule 1 : H Formule 2 : HT + V

Exemple 2 :

= VT = 6 PI (1,8m)

= 3 PI (0,9m)

= 5 PI (1,5m)

= H

= 0,03 (deux coudes 90° - 90°) = 0,03 (180° - 90°) = 2,7 PI (0,8m)

= H

+ V

< 4,2 V

+ H

= 3 PI (0,9m) + 5 PI (1,5m) = 8 PI (2,4m)

+ H

= 8PI (2,4m) + 2,7PI (0,8m) = 10,7PI (3,3m)

= 10,7PI (3,3m) + 6PI (1,8m) = 16,7 PI (5,1m)

< 24,75 pieds (7,5m)

90°

Formule 1 : HT < 4,2 V 4,2 VT = 4,2 PI (1,3m) x 6 PI (1,8m) = 25,2 PI (7,7m)

10,7 PI (3,3m) < 25,2 PI (7,7m)

Formule 2 : HT + V 16,7PI (5,1m) < 24,75 PI (7,5m)

Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.

Exemple 3 :

= 4 PI (1,2m)

= 1,5 PI (0,5m)

= V

+ V

= 2 PI (0,6m)

= 1 PI (0,3m)

= 1,5 PI (0,5m)

= H

= 0,03 (quatre coudes 90° - 90°) = 0,03 (360° - 90°) = 8,1 PI (2,5m)

= H

+ V

= 4 PI (1,2m) + 1,5 PI (0,5m) = 5,5 PI (1,7m)

+ H2 + H

+ H

= 13,6 PI (4,2m) + 5,5 PI (1,7m) = 19,1 PI (5,8m)

+ H4 = 2 PI (0,6m) + 1 PI (0,3m) + 1 PI (0,3m) + 1,5 PI (0,5m) = 5,5 PI (1,7m)

= 5,5 PI (1,7m) + 8,1 PI (2,5m) = 13,6 PI (4,2m)

Formule 1 : HT < 4,2 V 4,2 VT = 4,2 PI (1,3m) x 5,5 PI (1,7m) = 23,1 PI (7m)

< 24,75 PI (7,5m)

90°

13,6 PI (4,2m) < 23,1 PI (7m) Formule 2 : HT + V 19,1 PI (5,8m) < 24,75 (7,5m)

< 24,75 PI (7,5m)

Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.

16.11A

W415-1232 / 05.15.14

3.9 ÉVACUATION SUR LE DESSUS TERMINAISON VERTICALE

(HT) < (VT)

Configuration d'évacuation simple.

nécessaire V

Consultez le graphique pour déterminer la course verticale

par rapport à la course horizontale requise HT.

40 (12,2)

30 (9,1)

COURSE

VERTICALE

REQUISE EN

PIEDS

(MÈTRES)V

3 (0,9)

20 (6,1)

10 (3,1)

(1,5)

(3,1)

(4,6)

(6,1)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H

La section ombragée à l'intérieur des lignes représente

des valeurs acceptables pour HT et VT.

Lorsque la configuration de l'évacuation exige plus de zéro coude de 90°, les formules suivantes s'appliquent : Formule 1 : H Formule 2 : HT + V

< V

< 40 pieds (12,2m)

Exemple : V

= 5 PI (1,5m)

= 6 PI (1,8m)

= 10 PI (3,1m)

= V

+ V2 + V3 = 5PI (1,5m) + 6PI (1,8m) + 10PI (3,1m) = 21 PI (6,4m)

= 8 PI (2,4m)

= 2,5 PI (0,8m)

= H

+ H

= 0,03 (quatre coudes 90° - 90°)

= 0,03 (360° - 90°) = 8,1 PI (2,5m)

= H

+ V

Formule 1 : HT < V 18,6PI (5,7m) < 21PI (6,4m) Formule 2 : HT + V 39,6 PI (12,1m) < 40 PI (12,2m)

= 8 PI (2,4m) + 2,5 PI (0,8m) = 10,5 PI (3,2m)

+ H

= 10,5PI (3,2m) + 8,1PI (2,5m) = 18,6 PI (5,7m)

= 18,6PI (5,7m) + 21PI (6,4m) = 39,6 PI (12,1m)

< 40 PI (12,2m)

90°

Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.

18.1A

90°

W415-1232 / 05.15.14

Configuration d'évacuation simple.

(HT) > (VT)

20 (6,1)

19 (5,8)

Consultez le graphique pour déterminer la course verticale

nécessaire V

par rapport à la course horizontale requise HT.

COURSE

VERTICALE

REQUISE EN

PIEDS

(MÈTRES) V

3 (0,9)

10 (3,1)

(1,5)

(3,1)

(4,6)

(6,1)

(7,6)

(9,1)

LONGUEUR DES COURSES HORIZONTALES PLUS

LES DÉVIATIONS EN PIEDS (MÈTRES) H

La section ombragée à l'intérieur des lignes représente

des valeurs acceptables pour H

et VT.

Lorsque la configuration de l'évacuation exige plus de deux coudes de 90°, les formules suivantes s'appliquent : Formule 1 : HT < 3V Formule 2 : HT + V

< 40 pieds (12,2m)

Exemple : V

= 2 PI (0,6m)

= 1 PI (0,3m)

= 1,5 PI (0,5m)

= V

+ V2 + V3 = 2PI (0,6m) + 1PI (0,3m) + 1,5PI (0,5m) = 4,5 PI (1,4m)

= 6 PI (1,8m)

= 2 PI (0,6m)

= H

+ H

= 0,03 (quatre coudes 90° - 90°)

= 0,03 (360° - 90°) = 8,1 PI (2,5m)

= H

+ V

= 6PI (1,8m) + 2PI (0,6m) = 8 PI (2,4m)

+ H

= 8 PI (2,4m) + 8,1 PI (2,5m) = 16,1 PI (4,9m)

= 16,1PI (4,9m) + 4,5PI (1,4m) = 20,6 PI (6,3m)

90°

Formule 1 : HT < 3V 3VT = 3PI (0,9m) x 4,5PI (1,4m) = 13,5 PI (4,1m)

16,1 PI (4,9m) < 13,5 PI (4,1m) Puisque cette formule n'est pas respectée, cette configuration d'évacuation est inacceptable.

Formule 2 : H 20,6 PI (6,3m) < 40 PI (12,2m)

+ V

< 40 pieds (12,2m)

Puisque seulement la formule 2 est respectée, cette configuration est inacceptable et l'on devra trouver un autre endroit pour installer l’appareil ou trouver une configuration d'évacuation qui pourra respecter les deux formules.

18.1_2B

W415-1232 / 05.15.14

4.0 INSTALLATION

AVANT D’EFFECTUER LES BRANCHEMENTS POUR L’ALIMENTATION EN GAZ ET ÉLECTRIQUE,

ASSUREZ-VOUS DE RETIRER TOUTE COMPOSANTE NON FIXÉE À L’INTÉRIEUR DE LA CHAMBRE

SI VOTRE APPAREIL COMPREND UN SYSTÈME DE TÉLÉCOMMANDE, ASSUREZ-VOUS QUE LE

RÉCEPTEUR EST À LA POSITION « OFF » AVANT D’EFFECTUER LES BRANCHEMENTS POUR

L’ALIMENTATION EN GAZ ET ÉLECTRIQUE.

AFIN D’ASSURER UN FONCTIONNEMENT SÉCURITAIRE ET ADÉQUAT DE L’APPAREIL, VOUS DEVEZ

OBSERVER LES INSTRUCTIONS D’ÉVACUATION À LA LETTRE.

TOUS LES JOINTS DES CONDUITS INTÉRIEURS ET EXTÉRIEURS PEUVENT ÊTRE SCELLÉS AVEC DU

SCELLANT DE SILICONE ROUGE À HAUTE TEMPÉRATURE RTV W573-0002 (NON FOURNI) OU DU

SCELLANT NOIR À HAUTE TEMPÉRATURE MILL PAC W573-0007 (NON FOURNI) À L’EXCEPTION DU

RACCORDEMENT DU CONDUIT D’ÉVACUATION À LA BUSE DE L’APPAREIL QUI DOIT ÊTRE SCELLÉ

SI VOUS UTILISEZ DES COLLIERS POUR TUYAU POUR RACCORDER LES COMPOSANTS

D’ÉVACUATION, VOUS DEVEZ AUSSI INSTALLER TROIS VIS POUR VOUS ASSURER QUE LE

AVERTISSEMENT

DE COMBUSTION.

AVEC LE SCELLANT MILL PAC.

RACCORDEMENT NE SE DÉFASSE PAS.

NE SERREZ PAS LA GAINE FLEXIBLE.

RISQUE D'INCENDIE, D'EXPLOSION OU D'ASPHYXIE. SI L'ENSEMBLE DU SYSTÈME DE CONDUIT

D'ÉVENT N'EST PAS ADÉQUATEMENT SOUTENU, IL RISQUE DE FLÉCHIR OU DE SE SÉPARER.

UTILISEZ DES SUPPORTS DE CONDUIT ET RACCORDEZ LES SECTIONS DE CONDUITS SELON LES

INSTRUCTIONS D’INSTALLATION.

RISQUE D'INCENDIE. ÉVITEZ QUE L'ISOLANT TOUCHE AU CONDUIT D'ÉVACUATION. RETIREZ

L'ISOLANT POUR PERMETTRE L'INSTALLATION DE L'ÉCRAN PROTECTEUR DU GRENIER ET POUR

MAINTENIR LES DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES.

4.1 PROTECTION DU MUR ET DU PLAFOND

AVERTISSEMENT

NE REMPLISSEZ L’ESPACE ENTRE LE CONDUIT D’ÉVENT ET LA CHARPENTE AVEC AUCUN TYPE DE MATÉRIAU.

NE BOURREZ PAS D’ISOLANT NI DE MATÉRIAUX COMBUSTIBLES ENTRE LES ESPACEURS COUPE-FEU DU

PLAFOND. CONSERVEZ TOUJOURS LES DÉGAGEMENTS REQUIS AUTOUR DES CONDUITS D’ÉVENT ET

L’ASSEMBLAGE DE L’ESPACEUR COUPE-FEU. INSTALLEZ LES ÉCRANS MURAUX ET LES ESPACEURS COUPE-

FEU TEL QUE SPÉCIFIÉ. SI VOUS NE GARDEZ PAS L’ISOLANT OU TOUT AUTRE MATÉRIAU À L’ÉCART DU

CONDUIT D’ÉVENT, UN RISQUE D’INCENDIE POURRAIT S’ENSUIVRE.

Pour les dégagements du conduit d'évent aux matériaux combustibles, voir la section « OSSATURE ».

68.2B

70.1

W415-1232 / 05.15.14

4.1.1 INSTALLATION HORIZONTALE

L’ESPACEUR COUPE-FEU DOIT ÊTRE INSTALLÉ AVEC L’ÉCRAN PROTECTEUR ORIENTÉ VERS LE HAUT.

LA TERMINAISON NE DOIT PAS ÊTRE ENCHÂSSÉE DANS LE MUR OU LE REVÊTEMENT EXTÉRIEUR

PLUS QUE L’ÉPAISSEUR DE LA BRIDE DE LA PLAQUE DE MONTAGE.

Cette conﬁ guration s’applique lorsque le conduit

d’évent traverse un mur extérieur. Une fois que vous aurez déterminé la hauteur exacte pour l’emplacement de la terminaison, découpez et charpentez une ouverture dans le mur extérieur (comme illustré) pour permettre l’installation de l’espaceur coupe-feu. Avant de continuer, placez l’espaceur coupe-feu dans l’ouverture pour vous assurer que les supports sur la surface arrière soient placés contre la face intérieure de la pièce de charpente horizontale.

L’écran protecteur peut-être taillé pour des murs combustibles qui ont moins de 8 1/2” (215,9mm) de profond,

mais doit se prolonger sur toute la profondeur du mur combustible.

A. Appliquez un joint de calfeutrage (non fourni) tout autour de la

bordure de la face intérieure de l’espaceur coupe-feu, installez l’espaceur coupe-feu contre le trou et ﬁ xez à l’aide des quatre vis (fournies dans le sac de votre manuel).

B. Une fois que le conduit d’évent est en place, appliquez du scellant à haute température W573-0007

(non fourni) entre le conduit d’évent et l’espaceur coupe-feu.

AVERTISSEMENT

PROTECTEUR

DE CONDUIT

D’ÉVACUATION

CALFEUTRAGE

ESP ACEUR

COUPE-FEU

DÉTERMINEZ LA BONNE HAUTEUR

MATÉRIAU DE FINITION

4.1.2 INSTALLATION VERTICALE

A. Determine the air terminal location, cut and frame a square opening as

B. Apply a bead of caulking (not supplied) to the framework or to the Wolf

C. In the attic, slide the vent pipe collar down to cover up the open end of the shield and

tighten. This will prevent any materials, such as insulation, from ﬁ lling up the 1” (25mm) air space around the pipe.

20.2A

FIRESTOP

UNDERSIDE OF

VENT PIPE

SHIELD

JOIST

CAULKING

VENT

PIPE

COLLAR

VENT

PIPE

W415-1232 / 05.15.14

21.1

4.2 UTILISATION DE COMPOSANTS FLEXIBLES D’ÉVACUATION

AVERTISSEMENT

NE LAISSEZ PAS LA GAINE FLEXIBLE SE TASSER CONTRE LES COURSES HORIZONTALES OU VERTICALES

ET LES COUDES. GARDEZ-LA TENDUE.

DES ESPACEURS SONT FIXÉS À LA GAINE FLEXIBLE À INTERVALLES PRÉDÉTERMINÉS AFIN DE GARDER

UN ESPACE VIDE AVEC LE CONDUIT EXTÉRIEUR. POUR QUE LE FONCTIONNEMENT SOIT SÉCURITAIRE, UN

ESPACE VIDE EST REQUIS. UN ESPACEUR EST REQUIS AU DÉBUT, AU MILIEU ET À LA FIN DE CHAQUE

COUDE AFIN DE MAINTENIR CET ESPACE VIDE. N'ENLEVEZ PAS CES ESPACEURS.

Aﬁ n d’assurer une opération sécuritaire et adéquate de l’appareil, vous devez observer les instructions d’évacuation à la lettre. Tous les joints des conduits ﬂ exibles intérieurs et extérieurs peuvent être

COUDE

ESPACEURS

scellés avec le scellant à haute température W573-0002 (non fourni) ou du scellant à haute température Mill Pac W573-0007 (non fourni). Cependant, le raccordement du conduit ﬂ exible intérieur à la buse de l’appareil doit être scellé avec le scellant Mill Pac W573-0007 (non fourni).

N’utilisez que les ensembles certiﬁ és de gaines ﬂ exibles portant l’inscription :

« Wolf Steel Approved Venting » comme

identiﬁ é par la gaine ﬂ exible extérieure.

4.2.1 INSTALLATION DE LA TERMINAISON HORIZONTALE

A. Étirez la gaine ﬂ exible intérieure à la longueur

requise en tenant compte de la longueur additionnelle nécessaire pour la surface du mur ﬁ ni. Appliquez un généreux joint de scellant à haute température W573-0007 Mill Pac (non fourni). Glissez la gaine ﬂ exible sur le manchon intérieur de la terminaison en assurant un chevauchement minimal de 2” (50.8mm) et ﬁ xez à l’aide de trois vis #8.

B. Installez la gaine ﬂ exible extérieure en la glissant

sur le manchon extérieur de la terminaison et ﬁ xez à l’aide de trois vis #8. Scellez avec du scellant à haute température W573-0002 (non fourni).

C. Insérez les gaines dans le coupe-feu tout en

conservant le dégagement nécessaire aux matériaux combustibles. En soutenant la terminaison (les inscriptions étant à l’endroit et lisibles), ﬁ xez la terminaison au mur extérieur et rendez-la étanche en la scellant avec du calfeutrage (non fourni).

D. Si plus de sections de gaine doivent être utilisées

pour atteindre l’appareil, raccordez-les ensemble tel qu’illustré. Le système d’évacuation doit être soutenu à environ tous les 3 pieds (0.9m) pour les courses verticales et horizontales. Utilisez des supports incombustibles aﬁ n de maintenir le dégagement minimal aux matériaux combustibles.

Les terminaisons ne doivent pas être enchâssées dans un mur ou un revêtement extérieur plus que l’épaisseur de la bride de la plaque de montage.

VIS

#10x2"

TEMPÉRATURE

GAINE

FLEXIBLE

EXTÉRIEURE

CALFEUTRAGE

CHEVAUCHEMENT

VIS

#10x2"

SCELLANT À

HAUTE

22.1

GAINE FLEXIBLE

EXTÉRIEURE

4” (101.6mm) GAINE FLEXIBLE

DE 2” (50.8mm)

SCELLANT À HAUTE

TEMPÉRATURE

VIS AUTOPERCEUSES

#8 X 1/2" & RONDELLES

GAINE FLEXIBLE INTÉRIEURE

7" (177.8mm)

GAINE FLEXIBLE

CHEVAUCHEMENT DE

SCELLANT À HAUTE

BAGUES D'ACCOUP.

INTERNE ET EXTERNE

23.1B

2” (50.8mm)

TEMPÉRATURE

GAINE FLEXIBLE

EXTÉRIEURE

W415-1232 / 05.15.14

4.2.2 INSTALLATION DE LA TERMINAISON VERTICALE

AVERTISSEMENT

CONSERVEZ UN ESPACE MINIMAL DE 2" (50,8mm) ENTRE LA BASE DE LA PRISE D’AIR ET LE

COLLET DE SOLIN.

A. Fixez le support de toit au toit à l’aide des vis fournies. Le support

de toit est optionnel. Dans ce cas, l’évent doit être supporté

B. Étirez la gaine ﬂ exible intérieure à la longueur requise.

C. Installez la gaine ﬂ exible extérieure de la même façon et

D. Faites passer le montage du connecteur de terminaison/gaines ﬂ exibles

E. Enlevez les clous des bardeaux sur le dessus et les côtés du

F. Alignez les joints de la terminaison et du connecteur de

G. Appliquez un généreux joint de calfeutrage à l’épreuve de l’eau à

H. Si plus de sections de gaine doivent être utilisées pour atteindre

4.2.3 RACCORDEMENT DES ÉVENTS À L'APPAREIL

adéquatement soit en utilisant une méthode alternative se conformant aux normes des autorités compétentes, soit en utilisant le support de toit optionnel.

Glissez la gaine ﬂ exible intérieure sur le manchon intérieur du connecteur de terminaison en assurant un chevauchement minimal de 2” (50,8mm) et ﬁ xez à l’aide de trois vis #8. Scellez en appliquant un généreux joint de scellant à haute température W573-0007 (non fourni).

scellez en appliquant un généreux joint de scellant à haute température W573-0002 (non fourni).

à travers le toit. La terminaison doit être verticale et d’aplomb. Fixez le connecteur de terminaison au support de toit en vous assurant que le dessus de la terminaison excède le côté le plus élevé du toit d’au moins 16” (406,4mm) une fois ﬁ xée.

connecteur de terminaison. Placez le solin par-dessus le connecteur de terminaison en laissant un minimum de 3/4” (19,1mm) de connecteur de terminaison visible au-dessus du haut du solin. Glissez le solin sous les côtés et le bord supérieur des bardeaux. Assurez-vous que le connecteur de terminaison est bien centré dans le solin, en laissant une marge de 3/4” (19,1mm) tout autour. Fixez-le au toit. Ne clouez pas à travers la partie inférieure du solin. Imperméabilisez-le en le scellant avec du calfeutrage. Si possible, recouvrez les côtés et le bord supérieur du solin avec des matériaux de couverture.

terminaison et placez la terminaison par-dessus le connecteur de terminaison en vous assurant que le manchon pénètre dans le trou de la terminaison. Fixez à l’aide des trois vis fournies.

2” (50,8mm) au-dessus du solin. Installez le collet de solin autour de la terminaison et glissez-le jusqu’à la ligne de calfeutrage. Serrez aﬁ n d’assurer l’étanchéité entre la terminaison et le collet.

l’appareil, voir la section « INSTALLATION DE LA TERMINAISON HORIZONTALE ».

SUPPORT DE TOIT

CONNECTEUR DE

TERMINAISON

2”

(50,8mm)

24.1A

GAINE INTÉRIEURE

SCELLANT À HAUTE TEMPÉRATURE

GAINE FLEXIBLE

BASE DE PRISE D’AIR

CALFEUTRAGE

COLLET DE SO LIN

SCELLANT

A. Raccordez la gaine ﬂ exible de 8” (203,2mm) de diamètre à

l’appareil. Fixez-la à l’aide de trois vis et de trois rondelles. Scellez le joint et les têtes de vis avec le scellant à haute température W573-0007 (non fourni).

B. Raccordez la gaine ﬂ exible à l’appareil. Fixez et scellez les

joints avec le scellant à haute température Mill-Pac.

W415-1232 / 05.15.14

VIS

AUTOPER-

CEUSES

#8 X 1/2”

CHEVAUCHEMENT DE 2” (50,8mm)

SCELLANT À HAUTE TEMPÉRATURE

28.1B

4.3 UTILISATION DE COMPOSANTS RIGIDES D’ÉVACUATION

Le système d’évacuation doit être soutenu à peu près tous les 3 pieds (0.9m) de courses verticales et horizontales. Utilisez l’ensemble de support mural Wolf Steel ou des supports incombustibles équivalents aﬁ n de conserver le dégagement minimal aux matériaux combustibles pour les courses verticales et horizontales.

Tous les joints des conduits intérieurs et extérieurs peuvent être scellés avec du scellant de silicone rouge à haute température W573-0002 (non fourni) ou du scellant noir à haute température Mill Pac W573-0007 (non fourni) à l’exception du raccordement du conduit d’évacuation à la buse de l’appareil qui doit être scellé avec le scellant Mill Pac.

4.3.1 INSTALLATION DE LA TERMINAISON HORIZONTALE

AVERTISSEMENT

RISQUE D'INCENDIE. ÉVITEZ QUE L'ISOLANT TOUCHE AU CONDUIT D'ÉVACUATION. RETIREZ

L'ISOLANT POUR PERMETTRE L'INSTALLATION DE L'ÉCRAN PROTECTEUR DU GRENIER ET POUR

MAINTENIR LES DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES.

A. Mettez l’appareil en place. Mesurez la longueur

d’évent requise entre la terminaison et l’appareil en tenant compte de la longueur additionnelle nécessaire pour la surface du mur ﬁ ni et tout chevauchement de 1 ¼” (31.8mm) entre les composants d’évacuation.

B. Appliquez du scellant à haute température

W573-0007 (non fourni) sur le rebord extérieur du collet intérieur de l’appareil. Installez le premier évent et ﬁ xez-le en utilisant 3 vis autoperceuses. Procédez de la même façon avec l’évent rigide extérieur.

C. Insérez les deux évents dans l’espaceur coupe-feu, en respectant les dégagements aux combustibles

requis. En soutenant la terminaison (les inscriptions étant à l’endroit et lisibles), ﬁ xez-la au mur extérieur et rendez-la étanche en la scellant avec du calfeutrage (non fourni).

La plaque de montage de la terminaison peut être enchâssée dans le mur ou le revêtement extérieur, sans excéder l’épaisseur de la bride.

VIS

#10x2"

CALFEUTRAGE

ÉVENT

RIGIDE EXTÉRIEUR

25.1A

CHEVAUCHEMENT DE 1” (25mm)

RIGIDE ÉVENT

INTÉRIEUR

AUTOPERCEUSES

26.1A

HAUTE TEMP.

VIS

#8x1/2"

SCELLANT

W415-1232 / 05.15.14

4.3.2 INSTALLATION DE LA TERMINAISON VERTICALE

A. Mettez l’appareil en place. B. Fixez le support de toit au toit à l’aide des vis fournies. Le support de toit

est optionnel. Dans ce cas, l’évent doit être supporté adéquatement, soit en

CONDUIT

INTÉRIEUR

utilisant une méthode alternative se conformant aux normes des autorités compétentes, soit en utilisant le support de toit optionnel.

C. Appliquez du scellant à haute température W573-0007 (non fourni) sur le

rebord extérieur du manchon intérieur de la terminaison. Glissez une bague d’accouplement sur au moins 2” (50.8mm) du manchon et ﬁ xez-la à l’aide de 3 vis.

D. Appliquez du scellant à haute température W573-0002 (non fourni) sur

le rebord extérieur du manchon extérieur de la terminaison. Glissez une bague d’accouplement sur le manchon et ﬁ xez comme auparavant. Taillez la bague d’accouplement extérieure à la même longueur que la bague d’accouplement intérieure.

E. Faites passer l’ensemble de terminaison à travers le support de toit. Fixez

l’ensemble de terminaison au support de toit en vous assurant que la sec-

CONNECTEUR

TERMINAISON

CONDUIT

RIGIDE

EXTÉRIEUR

CELLANT À HAUTE TEMPÉRATURE

CONDUIT

RIGIDE

INTÉRIEUR

tion de terminaison excède le toit d’au moins 16” (406.4mm) une fois ﬁ xée. Si l’espace du grenier est restreint, nous recommandons de visser le collet de conduit d’évacuation Wolf Steel ou l’équivalent sans serrer dans l’ensemble de la terminaison lorsqu’il est passé à travers le grenier. La terminaison doit être verticale et d’aplomb.

F. Enlevez les clous des bardeaux sur le dessus et les côtés de la cheminée. Placez le

COLLET

DE CONDUIT

D’ÉVACUATION

solin par-dessus la terminaison et glissez-le sous les côtés et le bord supérieur des bardeaux. Assurez-vous que la terminaison est bien centrée dans le solin, en laissant une marge de 3/4” (19.1mm) tout autour. Fixez-le au toit. NE clouez PAS à travers la partie inférieure du solin. Imperméabilisez-le en le scellant avec du calfeutrage. Si possible, recouvrez les côtés et le bord supérieur du solin avec des matériaux de couvertures.

PROTECTEUR

DE CONDUIT

D’ÉVACUATION

G. Appliquez un généreux joint de calfeutrage à l’épreuve de l’eau à 2” (50.8mm) au-

dessus du solin. Installez le collet de solin autour du connecteur de terminaison et glissez-le jusqu’à la ligne de calfeutrage. Serrez aﬁ n d’assurer l’étanchéité entre le connecteur de terminaison et le collet.

H. Continuez d’ajouter des sections rigides d’évacuation, ﬁ xez et scellez comme ci-dessus. Installez le man-

chon télescopique intérieur en position fermé à la dernière section de conduit rigide. Fixez-le avec des vis et scellez. Procédez de la même façon avec le manchon télescopique extérieur.

I. Appliquez un joint de scellant à haute température W573-0007 (non fourni) sur le côté extérieur du collet de

conduit d’évacuation intérieur sur l’appareil. Glissez le manchon télescopique sur une longueur d’au moins 2” (50.8mm) par-dessus le collet de conduit d’évacuation. Fixez avec trois vis. Procédez de la même façon avec le manchon télescopique extérieur.

J. Dans le grenier, faites glisser le collet de conduit d’évacuation vers le bas aﬁ n de recouvrir l’extrémité ouverte

du protecteur de conduit d’évacuation et serrez. Ceci empêchera tout matériau, tel que l’isolant, de remplir l’espace vide de 1” (25.4mm) autour de l’évent.

27.2A

4.3.3 RESTREIGNANT DES ÉVENTS VERTICAUX

ertaines conﬁ gurations d’évacuation verticales peuvent avoir une ﬂ amme très active. Si cette apparence n’est pas désirée, la sortie du conduit d’évacuation doit être réduite en utilisant une plaque de restriction. Pour obtenir l’ensemble approprié, voir les « ACCESSOIRES » à la section « RECHANGES ». Ceci diminuera la vélocité des gaz de combustion, ralentissant ainsi le mouvement de la ﬂ amme et créant une apparence plus

traditionnelle. Les instructions sont incluses avec l’ensemble.

W415-1232 / 05.15.14

77.3

4.4 TERMINAISON VERTICALE À TRAVERS UNE CHEMINÉE EXISTANTE

AVERTISSEMENT

RISQUE D'INCENDIE!

LES CONFIGURATIONS D'ÉVACUATION COAXIALES À COLINÉAIRES NE DOIVENT ÊTRE UTILISÉES

QUE DANS UNE CHEMINÉE OU UNE ENCEINTE DE NATURE INCOMBUSTIBLE. UNE INSTALLATION

DANS UNE ENCEINTE COMBUSTIBLE PEUT CAUSER UN INCENDIE.

Cet appareil est conçu pour être raccordé à un système d’évent ﬂ exible colinéaire de 3” (76,2mm) en aluminium se prolongeant sur toute la longueur de la cheminée de maçonnerie.

Les conduits ﬂ exibles s’adaptent à tous les contours d’une cheminée de maçonnerie. Néanmoins, vous devez garder les conduits ﬂ exibles aussi droit que possible. Le collet de prise d’air de la terminaison doit être raccordé au conduit ﬂ exible de prise d’air et le collet d’évacuation de la terminaison au conduit ﬂ exible d’évacuation.

Les adaptateurs colinéaire à coaxial Simpson Duravent et Selkirk sont approuvés pour cet

PRISE

D’AIR

appareil (NOTE : Un adaptateur d’évent sera nécessaire directement à partir de l’appareil).

Suivez les instructions d’installation du fabricant du système d’évacuation.

Des composants d’évacuation de différents fabricants ne doivent pas être combinés. Une fois que l’adaptateur de votre choix est installé, le reste du système d’évacuation doit provenir du même fabricant.

TERMINATION

ÉVACUATION

CONDUIT FLEXIBLE

* 40 PIEDS

(12,2m) MAX.

10 (3,1m)PIEDS

MIN.

La seule exception à cette règle est l’usage du système de conduit ﬂ exible de 3” (76,2mm) et de terminaison colinéaire Wolf Steel.

* Mesurée à partir de la buse de l’appareil jusqu’au collet de la terminaison.

ADAPTATEUR

COAXIAL À

COLINÉAIRE

ADAPTATEUR

D'ÉVENT DE

L'APPAREIL

7.6A

W415-1232 / 05.15.14

4.5 INSTALLATION DANS UNE MAISON MOBILE

Cet appareil est certiﬁ é pour être installé comme équipement d’origine (OEM) dans une maison préfabriquée ou une maison mobile. Son installation doit être effectuée en respectant les directives du fabricant et le Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280, aux États-Unis, ou les normes actuelles pour les maisons mobiles, CAN/CSA Z240 SÉRIE MH, au Canada. Cet appareil ne doit être utilisé qu’avec le type de gaz indiqué sur la plaque d’homologation. Un ensemble de conversion est fourni avec l’appareil pour maison mobile.

Cet appareil homologué pour les maisons mobiles et préfabriquées possède des éléments de ﬁ xation. L’appareil est

muni de deux trous de ¼” (6,4mm)de diamètre, situés aux coins avant, gauche et droit de la base. Lors d’une installation dans une maison mobile, l’appareil doit être ﬁ xé au plancher. Fixez à l’aide de vis #10 à tête hexagonale insérées dans les trous de la base. Éteignez toujours la veilleuse et l’alimentation en gaz à la source avant de déplacer la maison mobile. Après avoir déplacé la maison mobile et avant d’allumer l’appareil, assurez-vous que les bûches sont placées correctement.

Cet appareil est certiﬁ é pour être installé dans une maison mobile installée de façon permanente, sauf si les codes locaux l’interdisent. Cet appareil ne doit être utilisé qu’avec le type de gaz indiqué sur la plaque d’homologation. On ne peut utiliser cet appareil avec d’autres types de gaz, sauf si un ensemble de conversion certiﬁ é est utilisé.

Ensembles de conversion L’appareil pour maison mobile peut être converti au gaz naturel (GN) ou au propane (PL). Pour effectuer une conversion, veuillez consulter votre détaillant autorisé.

29.1A

W415-1232 / 05.15.14

4.6 BRANCHEMENT DU GAZ

RISQUE D'INCENDIE, D'EXPLOSION OU D'ASPHYXIE. ASSUREZ-VOUS QU'IL N'Y AIT AUCUNE SOURCE

D'ALLUMAGE COMME DES ÉTINCELLES OU UNE FLAMME NUE.

SOUTENEZ LE CONTRÔLE DU GAZ LORSQUE VOUS ATTACHEZ LE TUYAU POUR ÉVITER DE PLIER LA CON-

AVERTISSEMENT

DUITE DE GAZ.

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE. LA PURGE

DOIT ÊTRE EFFECTUÉE PAR UN TECHNICIEN QUALIFIÉ. ASSUREZ-VOUS QUE L’ARRIVÉE DE GAZ AU BRÛLEUR

EST CONTINUE AVANT DE FERMER LA PORTE. ASSUREZ-VOUS D’UNE VENTILATION ADÉQUATE. POUR LES EMPLACEMENTS DE L’ENTRÉE DU GAZ ET DE L’ENTRÉE ÉLECTRIQUE, VOIR LA SECTION « DIMENSIONS ».

LORSQUE LE BRANCHEMENT EST TERMINÉ, TOUS LES RACCORDS DE GAZ DOIVENT SE TROUVER À

L’INTÉRIEUR DU FOYER.

LES PRESSIONS ÉLEVÉES ENDOMMAGERONT LA SOUPAPE. L’ALIMENTATION EN GAZ DOIT ÊTRE

DÉBRANCHÉE PENDANT LES ESSAIS DE PRESSION DE CE SYSTÈME LORSQUE LES PRESSIONS D’ESSAI

EXCÈDENT ½ LB/PO² (3,5 KPA).

LES RÉGLAGES DE LA SOUPAPE ONT ÉTÉ FAITS EN USINE; NE LES MODIFIEZ PAS.

L’installation et l’entretien doivent être effectués par un installateur qualiﬁ é.

A. Mettez l’appareil en place et ﬁ xez-le. B. Si l’appareil est muni d’un raccord ﬂ exible, celui-ci est conçu pour recevoir une conduite de gaz de

1/2”. Sans raccord ﬂ exible, l’appareil est conçu pour recevoir une conduite de gaz de 3/8”. L’appareil est muni d’une soupape d’arrêt manuelle pour fermer l’alimentation en gaz.

C. Branchez le gaz en conformité avec les codes locaux. En l’absence de codes locaux, l’installation doit

être conforme au Code d’installation du gaz CAN/CSA-B149.1 dans sa version pour le Canada ou le National Fuel Gas Code, ANSI Z223.1 / NFPA 54 pour les États-Unis.

D. Lorsque vous manipulez des conduites de gaz, soutenez la soupape de gaz pour éviter que les con-

duites ne se plient.

E. Le raccord ﬂ exible de l’alimentation en gaz devrait être sufﬁ samment mobile pour permettre de placer

l’assemblage du brûleur sur le côté.

F. Vériﬁ ez pour des fuites de gaz en appliquant une solution d’eau savonneuse. N’utilisez pas une

ﬂ amme nue.

30.1A

4.7 INTERRUPTEUR MURAL OPTIONNEL

NE RACCORDEZ PAS L’INTERRUPTEUR MURAL, LE THERMOSTAT OU LA SOUPAPE DE GAZ À

Pour faciliter l’accès, un interrupteur mural ou un thermostat millivolt optionnel peut être installé à un endroit pratique. Passez un ﬁ l millivolt à deux brins (noyau solide) de la soupape à l’interrupteur mural ou au thermo- stat millivolt. La longueur maximale dépend du calibre du ﬁ l : DIAMÈTRE DU FIL LONGUEUR MAX. Calibre 14 (1,8mm) 100 pieds (30,5m) Calibre 16 (1,5mm) 60 pieds (18,3m) Calibre 18 (1,2mm) 40 pieds (12,2m)

* Voir la section ”SCHÉMA DE CÂBLAGE”

AVERTISSEMENT

L’ALIMENTATION ÉLECTRIQUE DE 110 VOLTS.

50.6

W415-1232 / 05.15.14

5.0 OSSATURE

AFIN D’ÉVITER LA POSSIBILITÉ QUE DE L’ISOLATION OU UN COUPE-VAPEUR ENTRENT EN CON-

TACT AVEC L’EXTÉRIEUR DU CAISSON, IL EST CONSEILLÉ D’INSTALLER L’APPAREIL CONTRE DES

MURS FINIS (C.-À-D. PANNEAU DE GYPSE) COMME TOUT AUTRE MUR DE LA MAISON. CECI

ASSURERA QUE LE DÉGAGEMENT AUX MATÉRIAUX COMBUSTIBLES EST MAINTENU.

NE FAITES PAS D’ENTAILLES À L’OSSATURE AUTOUR DES ESPACEURS. NE PAS MAINTENIR LES DÉGAGEMENTS PEUT CAUSER UNE SURCHAUFFE ET UN INCENDIE. EMPÊCHEZ TOUT CONTACT

AVEC DE L'ISOLANT QUI S'AFFAISSE, AVEC L’OSSATURE OU AVEC TOUT AUTRE MATÉRIAU COM-

BUSTIBLE. BLOQUEZ L’ENTRÉE DE L’ENCEINTE POUR EMPÊCHER L'INFILTRATION D'ISOLANT

SOUFFLÉ. ASSUREZ-VOUS QUE L’ISOLATION ET LES AUTRES MATÉRIAUX SONT BIEN FIXÉS.

LORSQUE VOUS CONSTRUISEZ L’ENCEINTE, PRÉVOYEZ L’ÉPAISSEUR DES MATÉRIAUX DE

FINITION POUR MAINTENIR LES DÉGAGEMENTS. SI L’OSSATURE OU LES MATÉRIAUX DE FINITION

SE TROUVENT À UNE DISTANCE INFÉRIEURE À CELLE INDIQUÉE, ILS DOIVENT ÊTRE FAITS

ENTIÈREMENT DE MATÉRIAUX NON COMBUSTIBLES. LES MATÉRIAUX FAITS ENTIÈREMENT

D’ACIER, DE FER, DE BRIQUE, DE TUILE, DE BÉTON, D’ARDOISE, DE VERRE OU DE PLÂTRE, OU

D’UNE COMBINAISON DE CES MATÉRIAUX, SONT APPROPRIÉS. LES MATÉRIAUX RÉPONDANT À LA

NORME ASTM E 136, MÉTHODE DE TEST STANDARD DU COMPORTEMENT DES MATÉRIAUX DANS

UNE FOURNAISE AVEC TUBE VERTICAL À 1382° F (750°C), ET À LA NORME UL763 SONT

AFIN D'ÉVITER UN RISQUE D'INCENDIE, LES DÉGAGEMENTS MINIMAUX AUX MATÉRIAUX

L’ENCEINTE DE L’APPAREIL DOIT RESPECTER LA HAUTEUR MINIMALE REQUISE. MESUREZ À

SI DES ENSEMBLES DE MONTANTS EN ACIER AVEC PANNEAU DE CIMENT SONT FOURNIS, OU

SPÉCIFIÉ DANS LES INSTRUCTIONS D’INSTALLATION, ILS DOIVENT ÊTRE INSTALLÉS.

AVERTISSEMENT

RISQUE D’INCENDIE!

CONSIDÉRÉS COMME ÉTANT DES MATÉRIAUX NON COMBUSTIBLES.

COMBUSTIBLES DOIVENT ÊTRE MAINTENUS.

PARTIR DE LA BASE DE L’APPAREIL.

LES MATÉRIAUX DE FINITION DOIVENT ÊTRE NON COMBUSTIBLES PLACER ÉCLAT AVEC LA FACE

DE L’APPAREIL ÉTENDUE DU SOMMET DE L’APPAREIL COMME LE CONSEIL DE CIMENT, LE CARREAU EN CERAMIQUE, LE MARBRE, ETC. NE PAS UTILISÉ DES BÛCHES OU LE CLOISON SECHE.

N'IMPORTE QUEL FEU A ÉVALUÉ DU CLOISON SÈCHE N'EST PAS ACCEPTABLE.

71.1B

W415-1232 / 05.15.14

5.7.1 DIMENSIONS MINIMALES DE L’OSSATURE

50 1/2"

1283mm MIN

RACCORDEMENT

ÉLECTRIQUE

DESSUS

DE L’ENCEINTE

MATÉRIAU DE FINITION

34 3/4" 883mm

1 15/16"

49mm

7 1/2"

EMPLACEMENT DE L’ENTRÉE DU GAZ

192mm

14 1/2" 368mm

*Basée sur la 1/2" matériau de ﬁ nition

DIMENSIONS DE L'OSSATURE

Ref. B35 B42

A 35 1/2” (902mm) 42 1/2” (1080mm)

775mm

30 1/2"

W415-1232 / 05.15.14

Il est préférable de construire l'ossature après que l'appareil est en place et que le système d'évacuation est installé. Construisez conformément aux exigences des codes du bâtiment locaux.

Il n'est pas nécessaire d'installer une base de protection avec ce type d'appareil.

Lorsque vous mettez l'appareil en place, surélevez-le de façon à prévoir l'épaisseur du plancher ﬁ ni, c.-à-d. tuiles, tapis ou bois franc, car s'ils n'ont pas été prévus, ils nuiront à l'ouverture de la porte d'accès inférieure et à l'installation de plusieurs ensembles de contours.

Les matériaux combustibles peuvent être installés à égalité avec le devant de l'appareil, mais ils ne doivent recouvrir aucune surface peinte en noir du devant de l'appareil. Les matériaux incombustibles (briques, pierres, carreaux de céramique) peuvent empiéter sur la partie noire.

Dégagements minimaux de l'appareil aux matériaux combustibles : Ossature combustible :

- 0" aux espaceurs

- 1" (25mm) en dessous et sur les côtés du conduit d’évent*

- 3" (76mm) au-dessus du conduit d’évent* Finition combustible :

- 0" à l’arrière

- 0" des côtés et du dessus en façade Évacuation sur le dessus

- 50 1/2" (1283mm) du haut de l’enceinte jusqu’à la base de l’appareil

- 54" (1372mm) du plafond jusqu’à la base de l’appareil

* SECTIONS D’ÉVENTS HORIZONT ALES: Un dégagement minimal aux matériaux combustibles de 1" (25mm) au-dessous et sur les côtés de l’évent et de 3" (76mm) au-dessus doit être maintenu sur toutes les courses horizontales. Utilisez l’espaceur coupe-feu W010-1777 (fourni).

* SECTIONS D’ÉVENTS VERTICALES: Un dégagement minimal aux matériaux combustibles de 1" (25mm) est requis sur toutes les courses verticales à l’exception des dégagements à l’intérieur de l’enceinte de l'appareil. Voir la section « DÉGAGEMENTS MINIMAUX DE L’ENCEINTE ». Utilisez l’espaceur coupe-feu

W500-0096 (non fourni).

34 3/4"

883mm

DÉGAGEMENTS MINIMAUX DE L'ENCEINTE

Ref. B35 B42

A 35 1/2” (902mm) 42 1/2” (1080mm)

B 49 1/8" (1247mm) 56" (1422mm)

W415-1232 / 05.15.14

CEINTE

ÉRIEURE

14 1/2" 368mm

14 1/2"

368mm

ENCEINTE

INTÉRIEURE

51mm

MUR LATÉRAL

5.1 DÉGAGEMENTS MINIMAUX DE L'ENCEINTE

54"

[1372mm]

PLAFOND

(MIN)

16 1/4"

[412mm]

3" [76mm] MINIMUM

3" [76mm]

[51mm]

COMBUSTIBLE

INCOMBUSTIBLE

BRIQUE

3" [76mm]

[25mm]

0” (0MM) SI LES MATÉRIAUX SONT INCOMBUSTIBLES, COMME DE LA BRIQUE ET DE LA PIERRE.

50 1/2"

[1283mm]

14 1/2"

[368mm]

42 1/16"

[1068mm]

MINIMUM

PLUS LA PENTE*

[25mm]

W415-1232 / 05.15.14

5.2 INSTALLATION EN ALCÔVE

NOTE : Les zones encastrées ou les alcôves au dessus de l'appareil peuvent être aussi profondes que désiré tant que les dégagements minimaux aux matériaux combustibles sont respectés.

Vous pouvez utiliser un matériau incombustible, pourvu que les dégagements minimaux aux matériaux combustibles soient appliqués.

Le volume minimal de l'enceinte doit être augmenté d'au moins la valeur du volume de la zone encastrée. Cet ajustement peut être réalisé en augmentant une ou toutes les dimensions de l'enceinte.

ZONE ENCASTRÉE OU ALCÔVE

ZONE ENCEINTE

APPAREIL

71.2

5.3 MATÉRIAU DE FINITION INCOMBUSTIBLE

INCOMBUSTIBLE

LA FACE DE

L’APPAREIL

LA FACE DE

L’APPAREIL

4" (102mm)

2" (51mm)

AVERTISSEMENT: Les matériaux de finition incombustibles ne doivent pas dépasser de la sommet, du fond ou des

côtés de l’appareil, comme illutsrée (pour une projection maximale de 6” (152,4mm). Les projections plus grandes

sont considérés une tablette et doivent suivre les conditions combustibles des tablettes.

4" (102mm) 2" (51mm)

0" (0mm)

6" (152mm)

2" (51mm) 4" (102mm) 6" (152mm)

0" (0mm)

2" (51mm)

4" (102mm)

INCOMBUSTIBLE

71.4B

W415-1232 / 05.15.14

5.4 DÉGAGEMENTS MINIMAUX DE LA TABLETTE

AVERTISSEMENT

RISQUE D’INCENDIE. CONSERVEZ TOUS LES DÉGAGEMENTS AUX MATÉRIAUX COMBUSTIBLES

SPÉCIFIÉS. NE PAS RESPECTER CES INSTRUCTIONS PEUT CAUSER UN INCENDIE OU UNE

SURCHAUFFE. ASSUREZ-VOUS QUE TOUS LES DÉGAGEMENTS (ARRIÈRE, CÔTÉS, DESSUS,

ÉVENTS, TABLETTE, FAÇADE, ETC.) SONT RESPECTÉS À LA LETTRE.

LORSQUE VOUS UTILISEZ DE LA PEINTURE OU DU VERNIS COMME FINITION POUR VOTRE

TABLETTE, ASSUREZ-VOUS QU’ILS SOIENT RÉSISTANTS À LA CHALEUR AFIN DE

PRÉVENIR LA DÉCOLORATION.

73.1

Le dégagement d'une tablette combustible à l'appareil peut varier selon la profondeur de la tablette. Utilisez le graphique pour vous aider à déterminer le dégagement nécessaire. Les mêmes dégagements aux matériaux combustibles s'appliquent pour toutes les surfaces en projection sur les côtés de l'appareil.

( 8 5



(

12" (305mm)



10" (254mm)



6" (152mm)

(



4" (102mm)

2" (51mm)



(

(")



PROJECTION DE LA TABLETTE (")



24681012

[203mm]

8" [203mm]

[152mm]

[102mm]

DESSUS DE

TABLETTE

6" [152mm]

4" [102mm]

2" [51mm]

L’APPAREIL

W415-1232 / 05.15.14

6.0 FINITIONS

LA FAÇADE DE L’APPAREIL DOIT ÊTRE FAITE DE MATÉRIAUX INCOMBUSTIBLES COMME DE LA

BRIQUE, DU MARBRE, DU GRANITE, ETC., À CONDITION QUE CES MATÉRIAUX NE SE TROUVENT

6.1 OUVERTURE ET FERMETURE DE LA PORTE

PAS EN DEÇÀ DE LA DIMENSION SPÉCIFIÉE TEL QU’ILLUSTRÉ. COMME ALTERNATIVE, VOUS

POUVEZ UTILISER LE PANNEAU DE GYPSE COMME FINITION POUR VOTRE APPAREIL, VOIR LES

NE FRAPPEZ PAS, NE CLAQUEZ PAS ET N’ÉGRATIGNEZ PAS LA PORTE VITRÉE. NE FAITES PAS FONCTIONNER L’APPAREIL LORSQUE LA PORTE VITRÉE EST ENLEVÉE, FISSURÉE, BRISÉE OU

LES MATÉRIAUX DE FAÇADE OU DE FINITION NE DOIVENT JAMAIS EMPIÉTER SUR L’OUVERTURE

LA VITRE PEUT ÊTRE CHAUDE, NE TOUCHEZ PAS LA VITRE JUSQU’À CE QU’ELLE AIT REFROIDI.

LES LOQUETS DE PORTE FONT PARTIE D'UN DISPOSITIF DE SÉCURITÉ ET DOIVENT ÊTRE ADÉQUATEMENT

VERROUILLÉS. NE FAITES PAS FONCTIONNER L’APPAREIL LORSQUE LES LOQUETS SONT DÉVERROUILLÉS. LES MATÉRIAUX DE FAÇADE ET DE FINITION NE DOIVENT PAS NUIRE À LA CIRCULATION DE L'AIR DANS LES

OUVERTURES D'AIR ET LES PERSIENNES, NI AU FONCTIONNEMENT DES PERSIENNES OU DES PORTES. ILS

NE DOIVENT PAS NON PLUS ENTRAVER L'ACCÈS POUR L'ENTRETIEN. RESPECTEZ TOUS LES DÉGAGEMENTS

AVANT D’ENLEVER LA PORTE, ÉTEIGNEZ L’APPAREIL ET ATTENDEZ QUE CE DERNIER SOIT FROID AU

AVERTISSEMENT

RISQUE D’INCENDIE!

N’OBSTRUEZ JAMAIS L’OUVERTURE SUR LE DEVANT DE L’APPAREIL.

ILLUSTRATIONS À SUIVRE.

ÉGRATIGNÉE.

DE L’APPAREIL.

72.1A

AVERTISSEMENT

AUX MATÉRIAUX COMBUSTIBLES.

TOUCHER. LES PORTES SONT LOURDES ET FRAGILES; MANIPULEZ AVEC SOIN.

75.1

Avant d’enlever la porte vitrée, l’écran de protection doit être enlever. Soulevez l’écran de protection hors des 4 vis et enlever de l’appareil, puis inclinez la partie haut du porte vitrée puis enlever de l'appareil.

Laissez une main sur la porte vitrée pendant l'enlèvement de la porte. La porte vitrée est maintenue en place par deux loquets située en haut et deux loquets en bas de la porte. Tirez les poignées des loquets vers l’avant, puis retirez les loquets du cadre de porte aﬁ n de libérer le haut de la porte. Répétez la même opération pour les deux loquets inférieures. Pivotez ensuite le haut de la porte vers l’avant jusqu’à ce que vous puissiez saisir les côtés. Soulevez la porte hors du dispositif de retenu inférieur.

Inversez ces étapes pour réinstaller l'écran de protection et la porte. Assurez la ecran de protection est correctement installé.

W415-1232 / 05.15.14

6.2 DISPOSITION DES BÛCHES B35

AVERTISSEMENT

OMETTRE DE POSITIONNER LES BÛCHES CONFORMÉMENT AUX SCHÉMAS OU OMETTRE

D’UTILISER UNIQUEMENT DES BÛCHES SPÉCIFIQUEMENT APPROUVÉES POUR CET APPAREIL

PEUT CAUSER DES DOMMAGES MATÉRIELS OU DES BLESSURES CORPORELLES.

LES BÛCHES DOIVENT ÊTRE PLACÉES CORRECTEMENT À L’INTÉRIEUR DE L’APPAREIL. NE CHANGEZ PAS LA

POSITION DES BÛCHES CAR L’APPAREIL RISQUE DE NE PAS FONCTIONNER ADÉQUATEMENT ET UN RETARD

D’ALLUMAGE RISQUE DE SE PRODUIRE.

LES BÛCHES SONT FRAGILES ET DEVRAIENT ÊTRE MANIPULÉES AVEC SOIN.

76.1A

Les bûches PHAZERMD et les braises incandescentes, exclusives aux appareils Napoléon®, créent un effet incandescent réaliste et unique qui est différent dans chaque installation. Prenez le temps de bien installer les braises incandescentes pour obtenir le meilleur effet possible. La couleur des bûches peut varier. Lors de la première utilisation de l'appareil, les couleurs deviendront plus uniformes à mesure que leurs pigments seront « absorbés » pendant le procédé de « cuisson ».

ÉPINGLES

A. Placez la bûche arrière (W135-0543)

fermement sur les deux goujons à l’arrière du support. Assurez-vous que la bûche repose à plat et ne couvre pas l’ouverture du veilleuse. Placez les deux épingles dans les trous de la bûche arrière.

ÉPINGLE

B. Placez la bûche gauche (W135-0544) sur les

deux goujons aux côté gauche du support.

C. Placez la bûche droite (W135-0545) sur les

deux goujons aux côté droite du support.

D. Placez a bûche croisé gauche (W135-0546) sur l’épingle gauche du bûche arrière, il

devrait se reposer sur l’encoche du bûche gauche.

W415-1232 / 05.15.14

. Déchirez les braises incandescentes en

petits morceaux placez les sur le brûleur. Les braises seront incandescentes seulement lorsqu’elles sont exposées à une ﬂ amme directe.

. Installez la porte et l’écran de protection.

E. Placez a bûche croisé droite (W135-0547)

sur l’épingle droite du bûche arrière, il devrait se reposer sur l’encoche du bûche droite.

6.3 DISPOSITION DES BÛCHES B42

PINS

A. Placez la bûche arrière (W135-0574) fer-

mement sur les deux goujons à l’arrière du support. Assurez-vous que la bûche repose à plat et ne couvre pas l’ouverture du veilleuse. Placez les deux épingles dans les trous de la bûche arrière.

B. Placez la bûche gauche (W135-0544) sur les deux goujons aux côté gauche du support..

C. Placez la bûche droite (W135-0545) sur les

deux goujons aux côté droite du support..

W415-1232 / 05.15.14

D. Placez a bûche croisé gauche (W135-0546) sur l’épingle gauche du bûche arrière, il

devrait se reposer sur l’encoche du bûche gauche.

F. Déchirez les braises incandescentes en

petits morceaux placez les sur le brûleur. Les braises seront incandescentes seulement

lorsqu’elles sont exposées à une ﬂ amme directe.

E. Placez a bûche croisé droite (W135-0547)

sur l’épingle droite du bûche arrière, il devrait se reposer sur l’encoche du bûche droite.

6.4 BRAISES INCANDESCENTES

Déchirez les braises incandescentes en morceaux et placez-les le long de la première rangée des oriﬁ ces du brûleur en couvrant toute la surface à l’avant des petites bûches. Les braises devraient être déchirées très soigneusement en petits morceaux minces irréguliers, car seuls les côtés exposés des ﬁ bres deviendront incandescents. Les braises seront incandescentes seulement lorsqu'elles sont exposées à une ﬂ amme directe; cependant, prenez bien garde de ne pas boucher les oriﬁ ces du brûleur. Le blocage des oriﬁ ces du brûleur peut créer une ﬂ amme irrégulière, des dépôts de carbone et un retard d’allumage. Les bûches PHAZERMD rougeoient lorsqu’elles sont exposées à une ﬂ amme directe. N’utilisez que des braises incandescentes et des bûches certiﬁ ées PHAZERMD, disponibles chez votre détaillant autorisé.

6.5 MISE EN PLACE DU LOGO

Retirez le papier dorsal du logo et placez-le sur la porte vitrée tel qu’indiqué.

G. Installez la porte et l’écran de protection

½"(12,7mm)

LOGO

½"(12,7mm)

97.1A

W415-1232 / 05.15.14

6.6 D’INSTALLATION DU SAUVEGARDE DE PILE

NOTE: En cas d’une panne de courrant votre appareil peut fonctionner utilisant le sauvegarde de pile fourni.

A. Enlever l’écran de protection en le levant vers le haut hors des quatre vis d’épaulement. B. Trouver votre sauvegarde de pile, fourni aux sac du manuel. C. Localiser les ﬁ ls rouge et noir du module de contrôle pour brancher à votre sauvegarde de pile, comme

illustrée ci-dessous.

D. Brancher la ﬁ l rouge du module de contrôle aux ﬁ l rouge du sauvegarde de pile. Garantir que le

manchon de protection couvre les connexions, comme illustrée ci-dessous.

E. Brancher la ﬁ l noir du module de contrôle aux ﬁ l noir du sauvegarde de pile. Garantir que le manchon

de protection couvre les connexions, comme illustrée ci-dessous.

F. Installez deux piles “D”, garantir que les extrémités positive et négative correspondent à ceux identiﬁ és

sur le sauvegarde de pile.

G. Placer le sauvegarde de pile soit sur l’âtre du foyer, ou dans le coin avant gauche du région du module

de contrôle, pour la duration du panne de courrant, comme illustrée ci-dessous.

H. Garantir que l’écran de protection soit reinstallez pendant l’opération de l’appareil.

NOTE: Une fois que les courant a été rétabli, débrancher le sauvegarde de pile ou enlever les piles. Le système vidangera votre piles si’ils sont laissés dans le sauvegarde de pile.

MODULE DE

FIL ROUGE

FIL NOIR

BOÎTIER

DE PILES

CONTRÔLE

W415-1232 / 05.15.14

6.7 SCHÉMA DE CÂBLAGE

Pour faire fonctionner le brûleur principal, il est nécessaire d’utiliser une télécommande ou d’installer un interrupteur mural dans un endroit pratique. Pour l’interrupteur mural, un ﬁ l de calibre 18 d’une longueur de 20’ (6,1m) est branché au harnais de ﬁ ls de la soupape de gaz. Cependant, si une plus grande longueur est requise, passez un ﬁ l à deux brins (noyau solide) avec deux raccords rapides mâles isolés de 1/4” (6,4mm) dans l’ouverture électrique située dans le bas, du côté gauche de l’appareil et branchez-le au harnais de ﬁ ls comme illustré.

NOTE : LES

ÉTIQUETTES DE FIL

SONT ENTRE

PARENTHÈSES

PORTE PILES OPTIONNEL

ROUGE

MODULE

D’ALLUMAGE

TERRE À TÔLE

BLANC

(S)

[ À TRAVERS LA CANALISATION DE LA LIGNE DE GAZ ]

ORANGE

SUPPORT

ASSEMBLAGE DE LA VEILLEUSE

LIGNE DE GAZ DE LA VEILLEUSE

ADAPTATEUR CA

ORANGE

NOIR

NOIR (3 VOLTS)

NOIR

L'INTERRUPTEUR DE BRÛLEUR PRINCIPAL

VERT

ROUGE

NOIR

HARNAIS DE

FILS

VENT

SOUPAPE DE GAZ

OUT

ADJ

PILOT

NOIR

NOTE: Votre sauvegarde de pile a été fourni pour appareil, mais non connecté. En cas d’une panne de courrant, installez deux piles “D” dans le sauvegarde de pile et attachez à harnais de ﬁ ls, comme illustrée.

BRUN

ROUGE

NOIR

W415-1232 / 05.15.14

7.0 FONCTIONNEMENT

7.1 B35NT/B35PT & B42NT/B42PT (MILLIVOLT)

SI CES INSTRUCTIONS NE SONT PAS SUIVIES À LA LETTRE, UN INCENDIE OU UNE EXPLOSION POUR-

RAIENT S’ENSUIVRE, CAUSANT DES DOMMAGES MATÉRIELS, DES BLESSURES CORPORELLES OU DES

Assurez-vous que l'arrivée de gaz au brûleur est continue avant de réinstaller la porte. Lorsqu'il est allumé pour la première fois, l’appareil dégagera une légère odeur pendant quelques heures. Cela est une condition normale temporaire causée par le conditionnement des bûches et l'évaporation des peintures et lubrifiants internes utilisés dans le processus de fabrication; elle ne se reproduira plus. Après de longues périodes sans utiliser l’appareil, comme à la suite de vacances ou à la fin de l'été, il se peut qu'une légère odeur se dégage pendant quelques heures. Ceci est causé par des particules de poussière brûlant dans l'échangeur de chaleur. Dans les deux cas, ouvrez une fenêtre pour aérer la pièce.

A. Cet appareil est muni d'une veilleuse qui doit être allumée manuellement tout en suivant ces instructions à la lettre. B. Avant d'allumer, sentez autour de l’appareil et près du plancher afin de vous assurer qu'il n'y a pas de fuite de gaz.

Certains gaz sont plus lourds que l'air et se déposeront au niveau du plancher. C. N'utilisez que votre main pour tourner le bouton de contrôle du gaz. N'utilisez jamais d'outils. Si le bouton ne tourne pas manuellement, n'essayez pas de le réparer. Appelez un technicien qualifié. Forcer le bouton ou tenter de réparer le mécanisme pourrait causer un feu ou une explosion. D. N'utilisez pas cet appareil si une partie quelconque a été submergée. Contactez immédiatement un technicien qualifié pour l'inspecter et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui aurait été submergée.

Coupez l'alimentation en gaz à l’appareil. Ouvrez les fenêtres. N'allumez aucun appareil. Ne touchez à aucun interrupteur électrique;

n'utilisez aucun téléphone dans votre immeuble.

ATTENTION : La soupape de gaz a un dispositif d'enclenchement qui ne permet à la veilleuse de s'allumer que lorsque le thermocouple est refroidi. Attendez au moins 60 secondes pour permettre au thermocouple de se refroidir.

Durant l'allumage et le réallumage, le bouton de contrôle du gaz ne peut tourner de « PILOT » à « OFF » à moins de l'enfoncer légèrement.

1. Arrêtez! Lisez les consignes de sécurité ci-dessus.

2. Coupez l'alimentation électrique à l’appareil.

3. Tournez le bouton de contrôle du gaz vers la droite à « OFF ».

4. Attendez 5 minutes pour que le gaz puisse s'échapper. Si vous détectez une odeur de gaz, incluant au niveau du

plancher, Arrêtez! et suivez les instructions ci-dessus « Que faire si vous détectez une odeur de gaz ». Continuez à l'étape suivante si vous ne sentez pas de gaz.

5. Tournez le bouton de contrôle du gaz vers la gauche à « PILOT ».

6. Enfoncez légèrement et maintenez le bouton de contrôle du gaz pendant que vous allumez la veilleuse en appuyant

sur le bouton-poussoir d’ignition. Gardez le bouton de contrôle du gaz enfoncé pendant une minute, puis relâchez-le. Si la veilleuse ne reste pas allumée, répétez les étapes 3 à 5.

7. Lorsque la veilleuse est allumée, enfoncez et tournez le bouton de contrôle du gaz vers la gauche à « ON ».

8. Si votre appareil est muni d'un interrupteur à distance/thermostat, le brûleur principal peut ne pas s'allumer lorsque

vous tournez la soupape de gaz à « ON ». L'interrupteur à distance doit aussi être à « ON » pour que le brûleur principal s'allume.

9. Rétablissez l'alimentation électrique à l’appareil.

1. Coupez l'alimentation électrique à l’appareil si un travail d'entretien doit se faire.

2. Enfoncez légèrement le bouton de contrôle du gaz et tournez vers la droite jusqu'à « OFF ». Ne

forcez pas.

W415-1232 / 05.15.14

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.

POUR VOTRE SÉCURITÉ, LISEZ CE QUI SUIT

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

INSTRUCTIONS POUR COUPER LE GAZ

AVERTISSEMENT

PERTES DE VIE.

AVANT D'ALLUMER L’APPAREIL :

De la maison d'un voisin, appelez immé diatement votre fournisseur de gaz et suivez ses instructions. Si vous ne pouvez pas rejoindre votre fournisseur de gaz, appelez le service des incendies.

INSTRUCTIONS D’ALLUMAGE :

L'APPAREIL N’EST PAS UTILISÉ.

BOUTON DU GAZ

47.2

7.2 B35NTE/B35PTE & B42NTE/B42PTE (ELECTRONIQUE)

AVERTISSEMENT

SI CES INSTRUCTIONS NE SONT PAS SUIVIES À LA LETTRE, UN INCENDIE OU UNE EXPLOSION

POURRAIENT S’ENSUIVRE, CAUSANT DES DOMMAGES MATÉRIELS,DES BLESSURES CORPORELLES OU

DES PERTES DE VIE.

ALLUMEZ TOUJOURS LA VEILLEUSE, QUE CE SOIT POUR LA PREMIÈRE FOIS OU LORSQUE

L’APPROVISIONNEMENT EN GAZ EST ÉPUISÉ, AVEC LA PORTE VITRÉE OUVERTE OU RETIRÉE.

Assurez-vous que l’arrivée de gaz au brûleur est continue avant d'installer la porte. Lorsqu’il est allumé pour la première fois, l’appareil dégagera une légère odeur pendant quelques heures. Cela est une condition normale temporaire causée par le conditionnement des bûches et l’évaporation des peintures et lubrifiants internes utilisés dans le processus de fabrication; elle ne se reproduira plus. Après de longues périodes sans utiliser l’appareil, comme à la suite de vacances ou à la fin de l’été, il se peut qu’une légère odeur se dégage pendant quelques heures. Ceci est causé par des particules de poussière brûlant dans l’échangeur de chaleur. Dans les deux cas, ouvrez une fenêtre pour aérer la pièce.

POUR VOTRE SÉCURITÉ, LISEZ CE QUI SUIT AVANT D’ALLUMER L’APPAREIL :

A. Cet appareil est équipé d’un dispositif d’allumage qui allume automatiquement la veilleuse. N’essayez pas de l’allumer manuellement. B. Avant d’allumer, sentez autour de l’appareil et près du plancher afin de vous assurer qu’il n’y a pas de fuite de gaz. Certains gaz sont

plus lourds que l’air et se déposeront au niveau du plancher. C. N'utilisez que votre main pour tourner le bouton de contrôle du gaz. N’utilisez jamais d’outils. Si le bouton ne tourne pas manuellement, n’essayez pas de le réparer. Contactez un technicien de service qualifié. Forcer le bouton ou tenter de réparer le mécanisme pourrait causer un feu ou une explosion. D. N'utilisez pas cet appareil si une partie quelconque a été submergée. Appelez un technicien qualifié immédiatement pour inspecter l’appareil et pour remplacer toute pièce du système de contrôle et du contrôle du gaz qui aurait été submergée.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

ƔCoupez l’alimentation en gaz à l’appareil. ƔOuvrez les fenêtres. ƔN’allumez aucun appareil. ƔNe touchez à aucun interrupteur électrique;

n’utilisez aucun téléphone dans votre immeuble.

ƔDe la maison d’un voisin, appelez immédiatement votre fournisseur de gaz et suivez ses instructions. ƔSi vous ne pouvez pas joindre votre fournisseur de gaz, appelez le service des incendies.

INSTRUCTIONS D’ALLUMAGE :

1. ARRÊTEZ! Lisez les consignes de sécurité sur l’étiquette de fonctionnement.

2. Mettez l'interrupteur mural à la position « OFF ».

3. Coupez l’alimentation électrique à l’appareil et enlevez les piles.

4. Cet appareil est équipé d’un dispositif d’allumage qui allume automatiquement la veilleuse.

N’essayez pas de l’allumer manuellement.

5. Tournez le bouton de contrôle du gaz vers la droite à « OFF ».

6. Ouvrez la porte vitrée.

7. Attendez 5 minutes pour que le gaz puisse s’échapper. Si vous détectez une

odeur de gaz, incluant au niveau du plancher, ARRÊTEZ! Suivez la section « B » sur l’étiquette de fonctionnement. Continuez à l’étape suivante si vous ne sentez pas de gaz.

8. Fermez la porte vitrée.

9. Tournez le bouton de contrôle du gaz vers la gauche à « ON ».

10. Rétablissez l’alimentation électrique à l’appareil, et réinstallez les piles.

11. Remettez l'interrupteur mural à la position « ON ».

12. Si l’appareil ne fonctionne pas, suivez les INSTRUCTIONS POUR COUPER LE GAZ, puis téléphonez à votre technicien de service

ou votre fournisseur de gaz.

Soupape d’arrêt

manuelle illustrée en

position « OFF ».

W415-1232 / 05.15.14

100

8.0 RÉGLAGES

8.1 RÉGLAGE DE LA VEILLEUSE

Lecture des pressions : Pour vériﬁ er la pression d’arrivée, tournez deux ou trois fois la vis (A) vers

la gauche, puis emboîtez le tube du manomètre sur la pointe d’essai. Le manomètre doit indiquer la pression comme décrit sur le diagramme cidessous. Assurez-vous que le brûleur principal fonctionne à « HI ».

La pression de sortie peut être vériﬁ ée de la même façon en utilisant la vis (B). Le manomètre doit indiquer la pression comme décrit sur le diagramme cidessous. Assurez-vous que le brûleur principal fonctionne à « HI ».

APRÈS AVOIR PRIS LA LECTURE DES PRESSIONS, ASSUREZ-VOUS DE TOURNER FERMEMENT LA VIS VERS LA DROITE POUR SCELLER. NE SERREZ PAS TROP FORT .

Vériﬁ ez pour des fuites en appliquant une solution d’eau savonneuse. Avant d’effectuer le réglage de la veilleuse, assurez-vous que l’assemblage de la veilleuse n’a pas été

peint. S’il y a des traces de peinture ou de surpulvérisation, enlevez-les de l’assemblage de la veilleuse ou remplacez-le. Une toile d’émeri ou du papier sablé ﬁ ns peut être utilisé pour enlever la peinture sur la hotte de la veilleuse, sur l’électrode et sur le capteur de ﬂ amme.

Pression

Arrivée 7” (min.4,5”) 17,4 mb (min.11,2mb) 13” (min.11”) 32,4 mb(min.27,4mb)

Sortie 3,5” 8,7 mb 10” 24,9 mb

Gaz Naturel

(pouces)

Gaz Naturel

(millibars)

Propane

(pouces)

Propane

(millibars)

39.5B

VENT

PILOT

OUT

ADJ

ELECTRONIQUE

8.2 RÉGLAGE DU VENTURI

L’ouverture du volet d’air a été préréglée en usine selon le tableau ci-dessous :

Indépendamment de l’orientation du venturi, plus le volet est fermé, plus la flamme est jaune et aura tendance à causer des dépôts de carbone. Plus le volet est ouvert, plus la flamme est bleue et plus elle a tendance à se détacher des orifices du brûleur. La flamme peut ne pas être jaune immé-diatement; allouez de 15 à 30 minutes pour que la couleur finale de la flamme se stabilise.

LE RÉGLAGE DU VOLET D’AIR DOIT ÊTRE EXÉCUTÉ PAR UN TECHNICIEN OU INSTALLATEUR QUALIFIÉ!

W415-1232 / 05.15.14

MILLIVOLT

VENTURI

OUVERTURE DU VOLET D’AIR

INJECTEUR

49.1

RÉGLAGE DU VENTURI

FUEL B35 B42

GN 1/16” (1.5mm) 1/16” (1.5mm)

PL 3/8” (9.5mm) 3/8” (9.5mm)

Napoleon B35NT, B35NTE, B42NT, B42NTE, B35PT Installation And Operating Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
