Page 1
CL 700 OM
n
GAMING KEYBOARD
CLAVIER DE JEU
GAMING-TASTATUR
TECLADO DE PC PARA JUEGOS
GAMINGTOETSENBORD VOOR PC
TASTIERA GAMING PER PC
GAMING KEYBOARD
BB5106
Made in China
396 Rue de la Voyette CRT2 - Fretin
59814 LESQUIN Cedex
Page 2
EN
na
CL 700 OM
NACON CL-700OM gaming keyboard for PC
Thank you for purchasing this NACON product. In case of a malfunction please refer to the support information
at the end of this manual. We highly appreciate any feedback which helps us to improve our products. Please
keep this instruction manual for future reference.
Warranty
This product bearing the NACON trademark, is guaranteed by the manufacturer for a period of 2 years from
the date of purchase, and will, during this period, be replaced with the same or a similar model, at our option,
free of charge if there is a defect due to faulty material or workmanship. This guarantee does not cover defects
arising from accidental damage, misuse or wear. This does not aect your statutory rights.
Product specications
• Optic-mechanical keys
• Metal front casing
• 5 shared macro keys
• Full anti-ghosting
• WinLock & keyboard lock function
• Programmable keys
• 16.7M colour backlight, which can be set separately for each key
• USB cable (app. 1.5m)
• Compatible with Windows 7/8/10
Contents of the package
• NACON CL-700OM gaming keyboard
• Instruction booklet
Control elements
1. Shared macro keys
2. Windows key with WINLOCK function
3. Function key FN
4. MULTIMEDIA functions (+Fn)
5. Backlight modes (+Fn)
6. Backlight brightness / animation speed (+Fn)
7. Macro recording (+Fn)
8. Lock keyboard (+Fn)
32 6
574 81
Page 3
EN
na
CL 700 OM
Installation
The NACON CL-700OM works as a plug’n’play device. This means there’s no additional driver software
needed to operate it. Simply insert the plug of your new keyboard into one of the free USB sockets of your
computer and after some seconds the keyboard should be operational.
For the advanced functions like full backlight control a software is available, which can be downloaded under
www.nacongaming.com
Software
After installation is nished and you’ve clicked the icon in the Windows task bar, you’ll be presented with the
conguration screen for your CL-700OM. On the left you will nd 3 menus:
• Customize
Here you can reassign functions to each key on the CL-700. These can be new key values, multimedia
functions or even entire macros. Various settings can be organized in up to 8 proles, which then can be
linked to certain programs and games to be automatically activated.
• Macros
Here you can record macros, which you later can assign to keys by using the CUSTOMIZE menu.
• Lighting
Let’s you adjust the backlight options of you CL-700OM.
Lockable Windows key (WinLock)
By default, pressing the Windows key (2) the start menu will appear on your screen. If you´re in the middle of
your game, accidently pressing this key would therefore result in leaving your active game. To prevent this, you
can deactivate this function by pressing the Windows (2) and function key FN (3) together.
MACRO KEYS
Macros are recordings of singular or a sequence of key presses. Usually these are regularly used in certain
games or applications, so it’s convenient to have them tied to one key and re them up when needed.
Your NACON CL-700OM features 5 shared macro keys, which means that the keys Y,U,I,O,P work as macro
keys when you set the keyboard to game mode by pressing FN + Y. After you have set up a macro and
assigned it to one of those keys, you can execute it directly by pressing the according key.
To record a macro rst press the keys FN and F11 together. Then press the key you want to record the macro
for. Now you can enter the key combination you want to record. To nalise press FN+F11 again. If you now
set the CL-700OM to game mode by pressing FN+Y, your macro can be executed when pressing the shared
macro key.
MULTIMEDIA, BACKLIGHT & KEYBOARD FUNCTIONS
Your NACON CL-700OM keyboard features several hot keys. These can be accessed by pressing the FN (3)
key and the according function key. The functions are:
FN + F1 - Media Player
FN + F2 - Volume decrease
FN + F3 - Volume increase
FN + F4 - Volume mute
FN + ↑ - Backlight brightness +
FN + ↓ - Backlight brightness FN + → - Backlight animation speed +
FN + ← - Backlight animation speed –
FN + INS - Backlight modes: Choose between 5 dierent key press eects
FN + HOME - Backlight breathing mode
FN + PAGE UP - Backlight Color Changing mode
FN + DEL - Backlight modes: Choose between 4 full color backlight modes
FN + END - Custom constant backlight pattern (to be recorded in combination with
FN + BACKSPACE)
Page 4
EN
na
CL 700 OM
FN + BACKSPACE - After pressing FN+END this turns the recording mode for
each key on. Pressing a key changes its color. Recording will be
saved by pressing FN+ BACKSPACE again
FN + CTRL - Changes the color of the sidebars
FN + F11 - Start macro recording
FN + F12 - Lock keyboard entirely
FN + WIN - Lock WIN key
FN + Y - Switch keyboard mode between NORMAL & SHARED MACRO KEYS
Recycling
This product should not be disposed of in normal household rubbish. Please take it to a nominated col-
lection point. Recycling is important and will help to protect our environment from reduced landll waste.
Important safety notices and precautions for using the product:
1. This product is designed for indoor use only,
2. Do not expose it to direct sunlight or bad weather,
3. Do not expose it to splashes, rain, drips or high levels of humidity,
4. Do not expose it to dust, extreme temperatures or mechanical shock,
5. Do not immerse it in liquid,
6. Do not under any circumstances use it if it is damaged,
7. Do not disassemble it under any circumstances; it contains no parts that can be repaired,
8. For external cleaning of the product only use a soft, clean, slightly damp cloth. The use of detergents should
be avoided as they can damage the nish and get inside the product.
Ergonomics
Holding your hand in the same position for a longer period of time can lead to aching and pain. If this occurs
repeatedly please consult your doctor.
• As a precaution we recommend that you take a 15 minute break every hour.
Technical Specication:
• USB keyboard
• 5 V, 350 mA power consumption
• Weight: 920 g
• Height x Width x Depth: 40 mm x 437 mm x 148 mm
Customer Support
For UK support contact: support@nacongaming.com
To access the declaration of conformity, please visit: www.bigben-interactive.co.uk/support
Legal lines
Windows® 7/8/10 are registered trademarks of Microsoft Corporation.
Page 5
FR
na
CL 700 OM
Clavier gaming NACON CL-700OM pour PC
Merci d’avoir acheté ce produit NACON. En cas de dysfonctionnement, veuillez vous reporter à la section Ser-
vice client à la n de ce manuel. Votre avis est le bienvenu, car il nous aidera à améliorer nos produits. Veuillez
conserver ce manuel d’utilisation pour pouvoir vous y référer ultérieurement.
Garantie
Ce produit portant la marque commerciale NACON est garanti par le fabricant pour une période de 2 ans à
partir de la date d’achat. Pendant cette période, il sera remplacé gratuitement par un modèle identique ou
similaire, à notre seule discrétion, en cas de défaillance due à un défaut de matériau ou de main-d’œuvre.
Cette garantie ne couvre pas les défauts découlant de dommages accidentels, d’une mauvaise utilisation ou
de l’usure normale. Cette garantie n’a pas d’eet sur vos droits légaux.
Caractéristiques du produit
• Touches mécaniques-optiques
• Chassis en métal
• 5 touches macro partagées
• Anti-ghosting intégral
• Fonction de verrouillage du clavier et WinLock
• Touches programmables
• Rétroéclairage en 16,7 millions de couleurs, avec réglage individuel pour chaque touche
• Câble USB (env. 1,5 m)
• Compatible avec Windows 7/8/10
Contenu de l’emballage
• Clavier gaming NACON CL-700OM
• Manuel d’instructions
Touches de commande
1. Touches macro partagées
2. Touche Windows avec fonction WinLock
3. Touche de fonction (+Fn)
4. Fonctions multimédias (+Fn)
5. Modes de Rétroéclairage (+Fn)
6. Rétroéclairage luminosité / vitesse d’animation (+Fn)
7. Enregistrement de macros (+Fn)
8. Verrouiller tout le clavier (+Fn)
32 6
574 81
Page 6
FR
na
CL 700 OM
Installation
Le NACON CL-700OM est un périphérique Plug and Play. Aucune installation de logiciels pilotes supplémentaires n’est donc nécessaire. Reliez simplement votre nouveau clavier à un port USB libre de votre ordinateur,
patientez quelques secondes et voilà, vous pouvez l’utiliser.
Pour les fonctions avancées telles que le contrôle intégral du rétroéclairage, veuillez utiliser le logiciel disponible
en téléchargement sur www.nacongaming.com.
Logiciel
Après avoir eectué l’installation et cliqué sur l’icône dans la barre des tâches de Windows, vous accédez à
l’écran de conguration de votre CL-700OM où trois menus sont achés sur la gauche :
• Personnaliser
Cette option vous permet d’aecter d’autres fonctions à chacune des touches du CL-700 (par ex., de nouvelles valeurs, des fonctions multimédias, voire des macros entières). Il est possible de paramétrer diverses
congurations pour un maximum de 8 prols, que vous pouvez ensuite lier à certains programmes ou jeux
(et annuler automatiquement).
• Macros
Ici, vous pouvez enregistrer des macros qu’il vous sera possible d’aecter ultérieurement à des touches via
le menu PERSONNALISER.
• Éclairage
Permet de régler les options de rétroéclairage de votre CL-700OM.
Touche Windows verrouillable (WinLock)
Par défaut, la touche Windows (2) permet d’acher le menu Démarrer sur votre écran. Si vous jouez à un jeu
et que vous appuyez par mégarde sur cette touche, vous quitterez la partie en cours. Pour éviter que cela ne
se produise, vous pouvez désactiver cette fonction en appuyant simultanément sur la touche Windows (2) et la
touche de fonction FN (3).
TOUCHES MACRO
Une macro est l’enregistrement d’une action produite lorsque vous appuyez sur une touche ou sur une combinaison de touches. En général, ces actions sont régulièrement utilisées dans certains jeux ou applications, il
est donc plus pratique de les jumeler avec une touche pour les exécuter rapidement en cas de besoin.
Votre NACON CL-700OM est équipé de 5 touches macro partagées. Ainsi, les touches Y,U,I,O,P font oce de
touches macro lorsque vous activez le mode jeu en appuyant sur FN + Y. Une fois que vous avez paramétré
une macro et l’avez aectée à l’une de ces touches, vous pouvez l’exécuter directement en appuyant simplement sur cette touche.
Pour enregistrer une macro, commencez par appuyer simultanément sur les touches FN et F11. Appuyez
ensuite sur la touche à laquelle vous souhaitez aecter la macro. Maintenant, appuyez sur la combinaison de
touches que vous souhaitez enregistrer, puis nalisez en appuyant de nouveau sur FN+F11. Si vous activez
le mode jeu du CL-700OM en appuyant sur FN+Y, vous pourrez exécuter votre macro chaque fois que vous
appuierez sur la touche macro partagée.
FONCTIONS CLAVIER, RÉTROÉCLAIRAGE et MULTIMÉDIA
Votre clavier NACON CL-700OM est équipé de plusieurs touches de raccourci. Pour y accéder, appuyez sur la
touche FN (3), puis sur la touche de fonction correspondante. Les fonctions sont les suivantes :
FN + F1 - Lecteur multimédia
FN + F2 - Diminuer le volume
FN + F3 - Augmenter le volume
FN + F4 - Désactiver le son
FN + ↑ - Augmenter la luminosité du rétroéclairage
FN + ↓ - Réduire la luminosité du rétroéclairage
Page 7
FR
na
CL 700 OM
FN + → - Augmenter la vitesse d’animation du rétroéclairage
FN + ← - Réduire la vitesse d’animation du rétroéclairage
FN + INSER - Modes de rétroéclairage : choisissez parmi 5 eets qui se produisent
lorsque vous appuyez sur les touches
FN + DÉBUT - Mode de rétroéclairage « Respiration »
FN + PG AR - Mode de changement de la couleur du rétroéclairage
FN + SUPPR - Modes de rétroéclairage : choisissez entre 4 modes de rétroéclairage
avec couleur xe
FN + FIN - Motif de rétroéclairage constant personnalisé (à enregistrer en
combinaison avec FN + RETOUR ARR.)
FN + RETOUR ARR. - Active le mode d’enregistrement pour chaque touche (après avoir
appuyé sur FN+FIN). Appuyez sur une touche an d’en changer la
couleur. Pour sauvegarder l’enregistrement, appuyez de nouveau sur
FN+ RETOUR ARR.
FN + CTRL - Changer la couleur des barres latérales
FN + F11 - Démarrer l’enregistrement macro
FN + F12 - Verrouiller tout le clavier
FN + WIN - Verrouiller la touche WIN
FN + Y - En mode clavier, basculer entre TOUCHES NORMALES et
TOUCHES MACRO PARTAGÉES
Recycler
Ne pas jeter ce produit dans une poubelle. Veuillez l’apporter dans un point de collecte agréé. Le recyclage est important et permet de protéger l’environnement en réduisant les déchets.
Sécurité et précautions d’emploi importantes d’utilisation du produit :
1. Ce produit est conçu pour une utilisation en intérieur uniquement,
2. Ne pas l’exposer à la lumière directe du soleil ou aux intempéries,
3. Ne pas l’exposer aux éclaboussures, à la pluie, aux égouttements ni à l’humidité élevée,
4. Ne pas l’exposer à la poussière, à des températures extrêmes ou à des chocs mécaniques,
5. Ne pas le plonger dans un liquide,
6. Ne pas l’utilisez en aucun cas s’il est endommagé,
7. Ne pas le démonter en aucun cas ; il ne contient aucune pièce susceptible d’être réparée,
8. Pour le nettoyage externe du produit, utiliser exclusivement un chion doux, propre légèrement humidié.
L’usage de détergents est à éviter car ils sont susceptibles d’endommager les nitions et de pénétrer à l’inté-
rieur du produit.
Ergonomie
Garder la main dans une même position pendant de longues périodes peut entraîner des douleurs ou des
irritations. Si ce problème survient de façon répétée, veuillez consulter un médecin.
• En guise de précaution, nous vous recommandons de faire une pause de 15 minutes toutes les heures.
Caractéristiques techniques :
• Clavier USB
• Consommation électrique 5 V, 350 mA
• Poids : 920 g
• Hauteur x Largeur x Profondeur : 40 mm x 437 mm x 148 mm
Service client
Pour contacter l’assistance : support@nacongaming.com
Pour accéder à la déclaration de conformité, veuillez-vous rendre sur le site :
www.bigben.fr/support
Mentions légales
Windows® 7/8/10 sont des marques déposées de Microsoft Corporation.
Page 8
DE
na
CL 700 OM

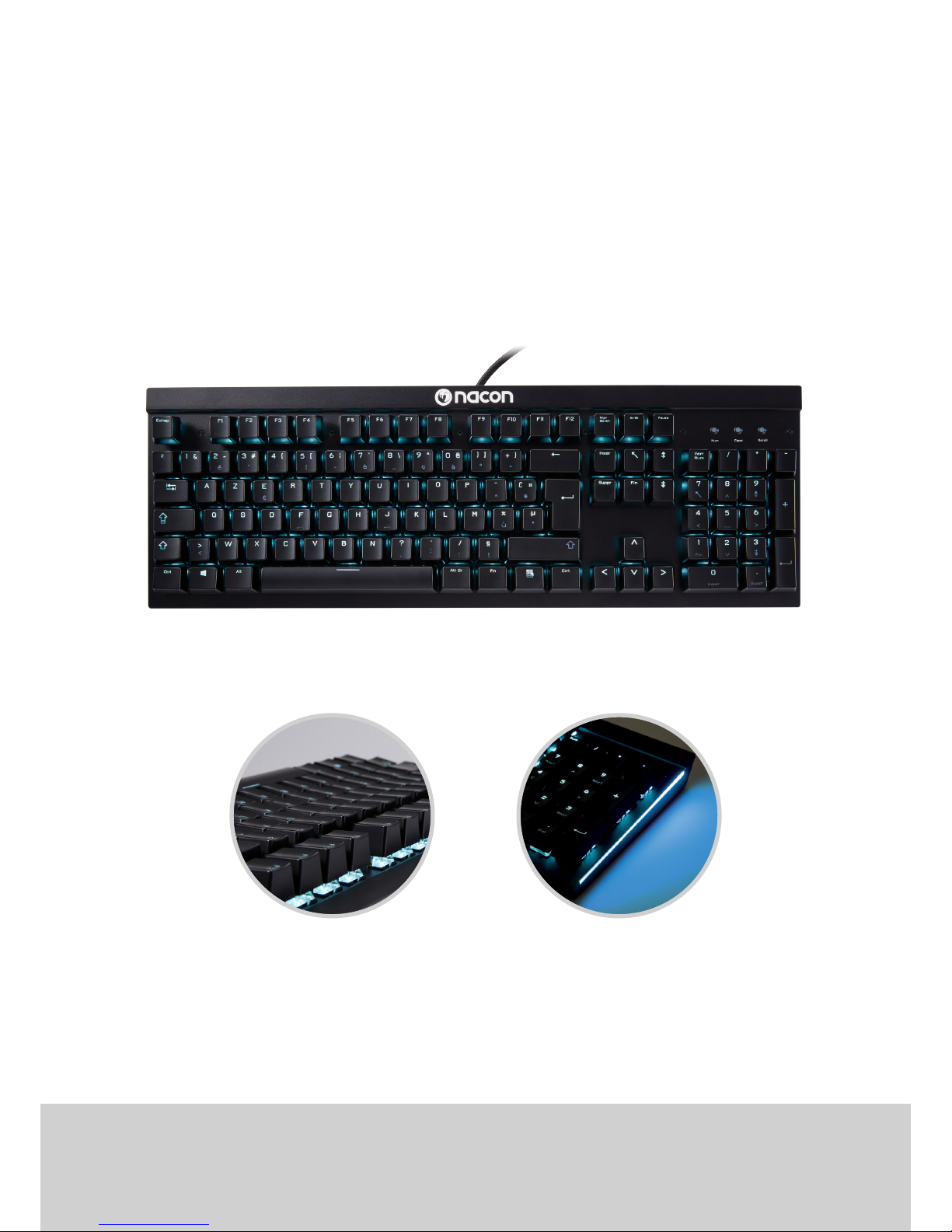

NACON CL-700OM Gaming-Tastatur für PC
Danke für den Kauf dieses Produkts von NACON. Im Falle einer Fehlfunktion lesen Sie bitte die Informationen
über den Kundendienst am Ende dieser Anleitung. Wir begrüßen jede Rückmeldung, die uns bei der Verbesserung unserer Produkte hilft. Bitte bewahren Sie diese Anleitung als künftige Referenz auf.
Garantie
Dieses Produkt mit dem Warenzeichen von NACON hat eine Herstellergarantie von 2 Jahren ab Kaufdatum
und wird während dieser Zeitspanne gegen ein identisches oder ähnliches Modell (nach unserem Ermessen)
kostenlos ausgetauscht, falls ein Defekt aufgrund eines Material- oder Herstellungsfehlers auftritt. Diese Garantie deckt keine Defekte ab, die auf zufällige Schäden, Missbrauch oder Abnutzung zurückzuführen sind. Ihre
gesetzlichen Rechte bleiben unberührt.
Produktdaten
• Optisch-mechanische Tasten
• Obergehäuse aus Metall
• 5 Makrotasten
• Vollständiges Anti-Ghosting
• WinLock & Tastatursperrfunktion
• Programmierbare Tasten
• Hintergrundbeleuchtung mit 16,7 Mio. Farben, für jede Taste einzeln zuweisbar
• USB-Kabel (ca. 1,5 m)
• Kompatibel mit Windows 7/8/10
Packungsinhalt
• NACON CL-700OM Gaming-Tastatur
• Anleitung
Steuerelemente
1. Makrotasten
2. Windows-Taste mit WINLOCK-Funktion
3. Funktionstaste Fn
4. MULTIMEDIA-Funktionen (+Fn)
5. Modi der Hintergrundbeleuchtung (+Fn)
6. Hintergrundbeleuchtung Helligkeit / Animationsgeschwindigkeit (+Fn)
7. Makroaufzeichnung (+Fn)
8. Tastatur komplett sperren (+Fn)
32 6
574 81
Page 9
DE
na
CL 700 OM
Installation
Die NACON CL-700OM ist Plug’n’play-kompatibel. Das bedeutet, dass zum Betrieb keine weitere TreiberSoftware benötigt wird. Der Stecker der Tastatur wird einfach mit einer freien USB-Buchse des Computers
verbunden und nach einigen Sekunden sollte die Tastatur betriebsbereit sein.
Für erweiterte Funktionen wie etwa die komplette Steuerung der Hintergrundbeleuchtung ist eine Software
verfügbar, die auf www.nacongaming.com heruntergeladen werden kann.
Software
Wenn die Installation abgeschlossen ist und das Symbol in der Windows-Taskleiste angeklickt wird, erscheint
der Kongurationsbildschirm der CL-700OM. Auf der linken Seite benden sich 3 Menüs:
• Anpassen
Hier kann jeder Taste der CL-700 eine neue Funktion zugewiesen werden. Dazu zählen neue Tastenwerte,
Multimedia-Funktionen oder auch komplette Makros. In bis zu 8 Prolen können unterschiedliche Einstellungen organisiert und mit Programmen oder Spielen verknüpft werden, um diese automatisch aufzurufen.
• Makros
Hier können Makros aufgezeichnet werden, um sie dann im Menü ANPASSEN den gewünschten Tasten
zuzuweisen.
• Beleuchtung
Hier werden die Optionen der Hintergrundbeleuchtung der CL-700OM festgelegt.
Sperrbare Windows-Taste (WinLock)
Beim Drücken der Windows-Taste (2) erscheint standardmäßig das Startmenü auf dem Bildschirm. Geschieht
das versehentlich mitten im Spiel, wird das aktive Spiel verlassen. Um das zu verhindern und die Funktion zu
deaktivieren, müssen Windows-Taste (2) und Funktionstaste FN (3) gleichzeitig gedrückt werden.
MAKROTASTEN
Makros sind Aufzeichnungen eines Tastendrucks oder mehrerer. Für gewöhnlich werden sie in Spielen oder
Anwendungen genutzt, um eine Aktion mit nur einem Tastendruck bequem ausführen zu können.
Die NACON CL-700OM bietet 5 geteilte Makrotasten. Die Tasten Z,U,I,O,P dienen als Makrotasten, wenn die
Tastatur durch Drücken von FN + Z in den Spielmodus geschaltet wird. Nach dem Aufzeichnen eines Makros
und der Zuweisung zu einer dieser Tasten wird er beim Drücken der entsprechenden Taste direkt ausgeführt.
Zum Aufzeichnen eines Makros müssen zunächst die Tasten FN und F11 gleichzeitig gedrückt werden. Dann
wird die Taste gedrückt, für die der Makro aufgezeichnet werden soll. Danach wird die aufzuzeichnende
Tastenkombination eingegeben. Zum Abschluss müssen FN + F11 erneut gedrückt werden. Wird die CL700OM nun durch Drücken von FN + Z in den Spielmodus versetzt und die zugewiesene Makrotaste gedrückt, wird der Makro ausgeführt.
MULTIMEDIA-, HINTERGRUNDBELEUCHTUNG- & TASTATURFUNKTIONEN
Die NACON CL-700OM Tastatur bietet mehrere Tastaturkürzel. Diese werden aufgerufen, indem die Taste FN
(3) und die entsprechende Funktionstaste gedrückt werden. Die Funktionen sind:
FN + F1 - Media Player
FN + F2 - Lautstärke verringern
FN + F3 - Lautstärke erhöhen
FN + F4 - Lautstärke stummschalten
FN + ↑ - Helligkeit der Hintergrundbeleuchtung +
FN + ↓ - Helligkeit der Hintergrundbeleuchtung FN + → - Animationstempo der Hintergrundbeleuchtung +
FN + ← - Animationstempo der Hintergrundbeleuchtung –
FN + EINFG - Hintergrundbeleuchtungsmodi: 5 verschiedene Eekte per
Tastendruck wählbar
FN + POS1 - Hintergrundbeleuchtung: Atmend-Modus
Page 10
DE
na
CL 700 OM
FN + BILD↑ - Hintergrundbeleuchtung: Farbwechsel-Modus
FN + ENTF - Hintergrundbeleuchtungsmodi: 4 Vollfarben-Modi für
Hintergrundbeleuchtung wählbar
FN + ENDE - Angepasstes, konstantes Hintergrundbeleuchtungsmuster (in
Kombination mit FN + RÜCKTASTE aufzeichbar)
FN + RÜCKTASTE - Nach dem Drücken von FN + ENDE wird der
Aufzeichnungsmodus für jede Taste aktiviert. Das Drücken einer Taste
ändert die Farbe. Die Aufzeichnung wird durch erneutes Drücken von
FN + RÜCKTASTE gespeichert
FN + STRG - Ändert Farbe der Seitenleisten
FN + F11 - Startet Makroaufzeichnung
FN + F12 - Tastatur komplett sperren
FN + WIN - WIN-Taste sperren
FN + Z - Tastaturmodus zwischen NORMAL und GETEILTE MAKROTASTEN
wechseln
Wiederverwertung
Das Produkt sollte nicht im normalen Hausmüll entsorgt werden. Bitte bringen Sie es zu einer ausgewiesenen Sammelstelle. Wiederverwertung ist wichtig und schützt die Umwelt.
Sicherheit und wichtige Vorsichtsmaßnahmen für den Gebrauch des Produkts:
1. Dieses Produkt ist ausschließlich für den Gebrauch in Innenräumen bestimmt,
2. Setzen Sie es weder direkter Sonneneinstrahlung noch Unwettern aus,
3. Setzen Sie es weder Spritzern, Regen, Tropfwasser noch starker Feuchtigkeit aus,
4. Setzen Sie es weder Staub, höheren Temperaturen noch mechanischen Stößen aus,
5. Tauchen Sie es nicht Flüssigkeiten,
6. Benutzen Sie es keinesfalls, wenn es beschädigt ist.
7. Bauen Sie es niemals auseinander; es enthält keine Teile, die repariert werden können,
8. Benutzen Sie für die Reinigung des Produkt nur ein weiches, leicht angefeuchtetes Tuch. Benutzen Sie keine
Reinigungsmittel, da diese die Oberäche beschädigen könnten und in das Innere des Produkts eindringen
könnten.
Ergonomie
Wenn Sie Ihre Hand längere Zeit in derselben Stellung halten, kann das zu Schmerzen führen. Fall dies
wiederholt vorkommt, suchen Sie bitte einen Arzt auf.
• Als Vorsichtsmaßnahme empfehlen wir, jede Stunde 15 Minuten Pause zu machen.
Technische Daten:
• USB-Tastatur
• 5 V, 350 mA Stromverbrauch
• Gewicht: 920 g
• Höhe x Breite x Tiefe: 40 mm x 437 mm x 148 mm
Kundendienst
Für Support-Anfragen kontaktieren Sie uns bitte per Mail: support.DE@nacongaming.com
Um auf die Konformitätserklärung zuzugreifen, gehen Sie bitte auf die Website:
www.bigben-interactive.de/support
Rechtliches
Windows® 7/8/10 sind eingetragene Warenzeichen der Microsoft Corporation.
Page 11
ES
na
CL 700 OM
Teclado para videojuegos de PC NACON CL-700OM
Gracias por comprar este producto de NACON. En caso de avería, consulta la información de asistencia al
nal de este manual. Apreciamos todas las opiniones que nos ayuden a mejorar nuestros productos. Por favor,
conserva este manual de instrucciones para futura referencia.
Garantía
Este producto con la marca comercial NACON está garantizado por el fabricante durante un periodo de 2
años a partir de la fecha de compra, y durante ese periodo se sustituirá por un modelo igual o similar, a nuestra discreción y sin coste alguno, si existe algún defecto achacable a materiales o fabricación. Esta garantía
no cubre defectos derivados de daños accidentales, uso indebido o desgaste. Esto no afecta a sus derechos
legales.
Especicaciones del producto
• Teclas óptico-mecánicas
• Revestimiento metálico frontal
• 5 teclas de macro compartidas
• Antighosting total
• Función WinLock y bloqueo de teclado
• Teclas programables
• Retroiluminación de 16,7 millones de colores, que puede establecerse para cada tecla por separado
• Cable USB (aprox. 1,5 m)
• Compatible con Windows 7/8/10
Contenido del paquete
• Teclado para videojuegos NACON CL-700OM
• Manual de instrucciones
Elementos de control
1. Teclas de macro compartidas
2. Tecla Windows con función WinLock
3. Tecla Fn de función
4. Controles multimedia (+Fn)
5. Modos de retroilluminación (+Fn)
6. Retroilluminación brightness / animation speed (+Fn)
7. Grabación de macro (+Fn)
8. Bloquear el teclado por completo (+Fn)
32 6
574 81
Page 12
ES
na
CL 700 OM
Instalación
El NACON CL-700OM funciona como un dispositivo Plug’n’Play. Esto signica que no se necesita un software
de controlador adicional para utilizarlo. Solo es necesario introducir el conector del teclado nuevo en uno de
los puertos USB libres de tu ordenador y a los pocos segundos el teclado debería estar operativo.
Hay un software disponible para funciones avanzadas, como el control total de la retroiluminación, que puede
descargarse en www.nacongaming.com.
Software
Tras nalizar la instalación y hacer clic en el icono de la barra de tareas de Windows, aparecerá la pantalla de
conguración de tu CL-700OM. A la izquierda encontrarás 3 menús:
• Personalizar
Aquí puedes reasignar las funciones de cada tecla del CL-700. Pueden ser nuevos valores de teclas, fun-
ciones multimedia o incluso macros enteras. Pueden organizarse diversos ajustes en hasta 8 perles, que
luego pueden vincularse a ciertos programas y juegos para revocarlos automáticamente.
• Macros
Aquí puedes grabar macros, que luego puedes asignar a teclas usando el menú PERSONALIZAR.
• Iluminación
Te permite ajustar las opciones de retroiluminación de tu CL-700OM.
Tecla Windows bloqueable (WinLock)
Por defecto, al pulsar la tecla Windows (2) aparecerá el menú de inicio en tu pantalla. Si estás en mitad de una
partida, pulsar esta tecla por accidente puede hacer que abandones el juego en curso. Para evitarlo, puedes
desactivar esta función pulsando la tecla Windows (2) y la tecla de función FN (3) juntas.
TECLAS DE MACRO
Las macros son grabaciones de pulsaciones de teclas o secuencias de ellas. Normalmente se utilizan con
frecuencia en ciertos juegos o aplicaciones, así que es conveniente asignarlas a una tecla y activarlas cuando
sea necesario.
Tu NACON CL-700OM incluye 5 teclas de macro compartidas, lo que signica que las teclas Y,U,I,O,P funcionan como teclas de macro cuando activas el modo de juego del teclado pulsando FN + Y. Tras establecer una
macro y asignarla a una de esas teclas, puedes ejecutarla directamente pulsando la tecla correspondiente.
Para grabar una macro, pulsa las teclas FN y F11 a la vez. Después, pulsa la tecla para la que quieras grabar
la macro. Ya puedes introducir la combinación de teclas que quieras grabar. Para terminar, vuelve a pulsar
FN+F11. Si ahora activas el modo de juego del CL-700OM pulsando FN+Y, podrás ejecutar tu macro pulsando la tecla de macro compartida.
FUNCIONES MULTIMEDIA, DE RETROILUMINACIÓN Y DE TECLADO
Tu teclado NACON CL-700OM incluye varios atajos de teclado. Puedes acceder a ellos pulsando la tecla FN
(3) y la tecla de función correspondiente. Las funciones son:
FN + F1 - Reproductor multimedia
FN + F2 - Reducir el volumen
FN + F3 - Aumentar el volumen
FN + F4 - Silenciar el volumen
FN + ↑ - Brillo de retroiluminación +
FN + ↓ - Brillo de retroiluminación FN + → - Velocidad de animación de retroiluminación +
FN + ← - Velocidad de animación de retroiluminación -
FN + INSERT - Modos de retroiluminación: elige entre 5 efectos distintos de
pulsación de teclas
Page 13
ES
na
CL 700 OM
FN + INICIO - Modo de retroiluminación de respiración
FN + RE PÁG - Modo de retroiluminación de cambio de color
FN + SUPR - Modos de retroiluminación: elige entre 4 modos de retroiluminación a
todo color
FN + FIN - Patrón de retroiluminación constante personalizado (se graba en
combinación con FN + RETROCESO)
FN + RETROCESO - Tras pulsar FN+FIN, se activa el modo de grabación de cada tecla.
Pulsar una tecla cambia su color. La grabación se guardará pulsando
de nuevo FN+ RETROCESO
FN + CTRL - Cambia el color de las barras laterales
FN + F11 - Iniciar la grabación de macro
FN + F12 - Bloquear el teclado por completo
FN + WIN - Bloquear la tecla WIN
FN + Y - Cambiar el modo de teclado entre NORMAL Y TECLAS DE MACRO
COMPARTIDAS
Reciclaje
Este producto no debe desecharse junto a la basura doméstica normal. Por favor, llévalo a un punto
de recogida adecuado. El reciclaje es importante y ayuda a proteger el medio ambiente reduciendo los
residuos de los vertederos.
Seguridad y precauciones de uso importantes del producto:
1. Este producto ha sido diseñado para usarse únicamente en interior,
2. No exponerlo a la luz directa del sol o las inclemencias del tiempo,
3. No exponerlo a las salpicaduras, la lluvia, goteos, ni a una alta humedad,
4. No exponerlo al polvo, a temperaturas extremas o a choques mecánicos,
5. No sumergirlo en líquidos,
6. Si está dañado, no usar en ningún caso,
7. No desmontarlo en ningún caso; no contiene ninguna pieza que se pueda reparar,
8. Para la limpieza externa del producto, utilizar únicamente un trapo suave, limpio y ligeramente humedecido.
Se debe evitar el uso de detergentes, ya que pueden dañar el acabado y penetrar en el producto.
Ergonomía
Mantener la mano en la misma posición mucho tiempo puede conllevar molestias y dolores. Si esto te ocurre
con frecuencia, consulta a tu médico.
• Como precaución, recomendamos descansar 15 minutos cada hora.
Especicaciones técnicas:
• Teclado USB
• Consumo de energía de 5 V, 350 mA
• Peso: 920 g
• Altura x anchura x profundidad: 40 mm x 437 mm x 148 mm
Atención al cliente
Para contactar con atención al cliente: sat@bigbeninteractive.es
Para acceder a la Declaración de conformidad, consulta el sitio: www.bigbeninteractive.es/asistencia-tecnica
Texto legal
Windows® 7/8/10 son marcas registradas de Microsoft Corporation.
Page 14
NL
na
CL 700 OM
NACON CL-700OM gamingtoetsenbord voor pc
Hartelijk dank voor de aankoop van dit NACON-product. Raadpleeg in geval van een storing de ondersteuningsgegevens aan het einde van deze handleiding. We waarderen alle feedback die ons helpt onze producten
te verbeteren. Bewaar deze handleiding voor toekomstig gebruik.
Garantie
Dit product met het NACON-handelsmerk wordt door de fabrikant gegarandeerd voor een periode van 2 jaar
vanaf de datum van aankoop en zal tijdens deze periode gratis worden vervangen door hetzelfde of een vergelijkbaar model, naar onze keuze, indien er een defect is dat te wijten is aan gebrekkig materiaal of fabricagefouten. Deze garantie dekt geen defecten als gevolg van onbedoelde schade, misbruik of slijtage. Dit heeft
geen invloed op uw wettelijke rechten.
Productspecicaties
• Optische-mechanische toetsen
• Metalen front-behuizing
• 5 gedeelde macrotoetsen
• Volledig anti-ghosting
• WinLock en toetsenbordvergrendelingsfunctie
• Programmeerbare toetsen
• 16,7M kleuren achtergrondverlichting, die voor iedere toets afzonderlijk kan worden ingesteld
• USB-kabel (ong. 1,5m)
• Compatibel met Windows 7/8/10
Inhoud van de verpakking
• NACON CL-700OM gamingtoetsenbord
• Instructieboekje
Bedieningselementen
1. Gedeelde macrotoetsen
2. Windows-toets met WINLOCK-functie
3. Functietoets FN
4. MULTIMEDIA-functies (+Fn)
5. Achtergrondverlichting modi (+Fn)
6. Achtergrondverlichting helderheid / animatiesnelheid (+Fn)
7. Macro-opname (+Fn)
8. Volledige vergrendeling toetsenbord (+Fn)
32 6
574 81
Page 15
NL
na
CL 700 OM
Installatie
De NACON CL-700OM is een plug’n’play-apparaat. Dit betekent dat er geen extra stuurprogrammasoftware nodig is voor de bediening. Steek gewoon de stekker van uw nieuwe toetsenbord in één van de vrije
USB-aansluitingen van uw computer en na enkele seconden moet het toetsenbord operationeel zijn.
Voor de geavanceerde functies zoals volledige achtergrondverlichtingcontrole is software beschikbaar die kan
worden gedownload op www.nacongaming.com.
Software
Nadat de installatie is voltooid en u hebt geklikt op het pictogram in de Windows-taakbalk, ziet u het conguratiescherm voor uw CL-700OM. Aan de linkerkant ziet u 3 menu’s:
• Aanpassen
Hier kunt u de functies van iedere toets op de CL-700 opnieuw toewijzen. Dit kunnen nieuwe toetswaarden, multimedia-functies of zelfs complete macro’s zijn. Er kunnen verschillende instellingen worden gere-
geld in maximaal 8 proelen, die dan aan bepaalde programma’s en games kunnen worden gekoppeld om
dat automatisch te kunnen worden opgeroepen.
• Macros
Hier kunt u macro’s opnemen, die u later aan toetsen kunt toewijzen in het menu AANPASSEN.
• Verlichting
Hiermee kun u de opties voor achtergrondverlichting van uw CL-700OM bijstellen.
Vergrendelbare Windows-toets (WinLock)
Standaard wordt het startmenu op uw scherm weergegeven wanneer de Windows-toets (2) wordt ingedrukt.
Als u bent in het midden van het spel bent, sluit u het lopende spel af wanneer u deze toets per ongeluk in-
drukt. Om dit te voorkomen kunt u deze functie uitschakelen door de toets Windows (2) en functietoets FN (3)
tegelijk in te drukken.
MACROTOETSEN
Macro’s zijn opnames van afzonderlijke of een reeks toetsindrukken. Meestal worden deze gebruikt in bepaalde games of toepassingen, dus is het handig om ze te koppelen aan één toets en ze te gebruiken
wanneer ze nodig zijn.
Uw NACON CL-700OM heeft 5 gedeelde macrotoetsen, wat betekent dat de toetsen Y,U,I,O,P werken als
macrotoetsen wanneer u het toetsenbord instelt op gamemodus door FN + Y in te drukken. Nadat u een
macro hebt ingesteld en toegewezen aan één van die toetsen, kunt u deze direct uitvoeren door op de bijbehorende toets te drukken.
Om een macro op te nemen drukt u eerst de toetsen FN en F11 tegelijk in. Druk daarna op de toets waarvoor
u de macro wilt opnemen. Nu kunt u de toetsencombinatie invoeren die u wilt opnemen. Ter afronding drukt
u nogmaals op FN+F11. Als u nu de CL-700OM instelt op gamemodus door op FN+Y te drukken, kan uw
macro worden uitgevoerd wanneer u op de gedeelde macrotoets drukt.
FUNCTIES VOOR MULTIMEDIA, ACHTERGRONDVERLICHTING & TOETSENBORD
Uw NACON CL-700OM-toetsenbord kent diverse sneltoetsen. Deze kunt u openen door op de toets FN (3) en
de bijbehorende functietoets te drukken. De functies zijn:
FN + F1 - Mediaspeler
FN + F2 - Volume verlagen
FN + F3 - Volume verhogen
FN + F4 - Volume dempem
FN + ↑ - Helderheid achtergrondverlichting +
FN + ↓ - Helderheid achtergrondverlichting FN + → - Achtergrondverlichting animatiesnelheid +
FN + ← - Achtergrondverlichting animatiesnelheid –
Page 16
NL
na
CL 700 OM
FN + INS - Achtergrondverlichtingmodi: Kies uit 5 verschillende eecten bij
toetsindrukken.
FN + HOME - Achtergrondverlichting ademend-modus
FN + PAGE UP - Achtergrondverlichting kleurveranderings-modus
FN + DEL - Achtergrondverlichtingmodi: Kies uit 4 full color-
achtergrondverlichting modi
FN + END - Aangepast constant achtergrondverlichtingpatroon (op te nemen in
combinatie met FN + BACKSPACE)
FN + BACKSPACE - Na het indrukken van FN+END wordt dit de opnamemodus voor
iedere toets aan. Door op een toets te drukken wordt de kleur ervan
veranderd. Opname wordt opgeslagen door nogmaals te drukken op
FN+ BACKSPACE
FN + CTRL - Verandert de kleur van de zijbalken
FN + F11 - Start macro-opname
FN + F12 - Volledige vergrendeling toetsenbord
FN + WIN - Vergrendeling WIN-toets
FN + Y - Schakeling toetsenbordmodus tussen NORMALE en GEDEELDE
MACROTOETSEN
Recycling
Dit product moet niet in het normale huishoudelijk afval worden gedeponeerd. Breng het naar een
aangewezen inzamelpunt. Recycling is belangrijk en helpt ons het milieu te beschermen door minder
afval te storten.
Veiligheid en belangrijke voorzorgsmaatregelen voor het gebruik van het product :
1. Dit product is enkel ontwikkeld voor een gebruik binnenshuis.
2. Het mag niet worden blootgesteld aan direct zonlicht of aan weer en wind.
3. Het mag niet worden blootgesteld aan waterspetters, regen, druppels noch aan een verhoogde luchtvochtigheid.
4. Het mag niet worden blootgesteld aan stof, extreme temperaturen noch aan mechanische schokken.
5. Het mag niet in een vloeistof gedompeld worden.
6. Het mag in geen enkel geval gebruikt worden als het beschadigd is.
7. Het mag in geen enkel geval gedemonteerd worden; Het bevat geen enkel onderdeel dat gerepareerd kan worden.
8. Gebruik voor de schoonmaak van de buitenkant van dit product een lichtvochtige, zachte en schone doek.
Het gebruik van schoonmaakmiddel dient te worden vermeden omdat deze de afwerking kan beschadigen en
dit product binnen kan dringen.
Ergonomie
Uw hand lang in dezelfde positie houden, kan leiden tot last en pijn. Raadpleeg uw arts als dit herhaaldelijk
gebeurt.
• Als voorzorgsmaatregel is het raadzaam dat u elk uur een pauze neemt van 15 minuten.
Technische specicaties:
• USB-toetsenbord
• 5 V, 350 mA stroomverbruik
• Gewicht: 920 g
• Hoogte x breedte x diepte: 40 mm x 437 mm x 148 mm
Klantenservice
Engels contactadres: support.NL@nacongaming.com
Om de verklaring van overeenstemming te raadplegen, ga naar de website:
www.bigben-interactive.co.uk/support
Wettelijke regels
Windows® 7/8/10 zijn geregistreerde handelsmerken van Microsoft Corporation.
Page 17
IT
na
CL 700 OM
Tastiera da gaming per PC NACON CL-700OM
Grazie per aver acquistato questo prodotto NACON. In caso di malfunzionamento consultate le informazioni di
assistenza alla ne di questo manuale. Apprezziamo qualsiasi feedback che ci aiuti a migliorare i nostri prodotti.
Conservate questo manuale di istruzioni per consultarlo in futuro.
Garanzia
Questo prodotto a marchio NACON è garantito dal produttore per un periodo di 2 anni dalla data d’acquisto e,
nel corso di questo periodo, in caso di difetti di materiali o di costruzione, verrà sostituito gratuitamente con lo
stesso modello o uno simile a nostra discrezione. Questa garanzia non copre difetti derivati da danni acciden-
tali, uso errato o normale usura, e non inuisce in alcun modo sui diritti dell’utente riconosciuti dalla legge.
Speciche del prodotto
• Tasti ottico-meccanici
• Rivestimento superiore in metallo
• 5 tasti macro condivisi
• Anti ghosting completo
• Funzioni WinLock e blocco tastiera
• Tasti programmabili
• Retroilluminazione a 16.7M di colori che possono essere impostati separatamente per ogni tasto
• Cavo USB (circa 1,5 m)
• Compatibile con Windows 7/8/10
Contenuto della confezione
• Tastiera da gaming NACON CL-700OM
• Manuale di istruzioni
Elementi di controllo
1. Tasti macro condivisi
2. Tasto WINDOWS con funzione WinLock
3. Tasto funzione FN
4. Funzioni multimediali (+Fn)
5. Retroilluminazione modalità (+Fn)
6. Retroilluminazione luminosità / velocità animazione (+Fn)
7. Registrazione macro (+Fn)
8. Blocca interamente la tastiera (+Fn)
32 6
574 81
Page 18
IT
na
CL 700 OM
Installazione
La tastiera NACON CL-700OM è un dispositivo Plug and Play, perciò non richiede l’installazione di driver ag-
giuntivi. È suciente inserire il connettore della tastiera in una porta USB libera del computer e, dopo qualche
secondo, la tastiera sarà perfettamente operativa.
Per le funzioni avanzate, come il controllo completo della retroilluminazione, è disponibile un software che può
essere scaricato dal sito www.nacongaming.com.
Software
Una volta completata l’installazione, fare clic sulla relativa icona nella barra attività di Windows e comparirà la
schermata di congurazione della tastiera CL-700OM. Sulla sinistra saranno presenti tre menu:
• Personalizza
Da qui è possibile riassegnare le funzioni di ciascun tasto della CL-700, fra cui, nuovi valori dei tasti, funzio-
ni multimediali o persino intere macro. Le varie impostazioni possono essere organizzate fra vari proli, no
a un numero massimo di 8, i quali possono essere collegati a determinati programmi o giochi, per essere
annullati automaticamente.
• Macro
Da qui è possibile registrare le macro, che potranno, in seguito, essere assegnate ai tasti dal menu PERSONALIZZA.
• Illuminazione
Da qui è possibile regolare le opzioni di illuminazione della CL-700OM.
Blocco del tasto WINDOWS (WinLock)
Per impostazione predenita, premendo il tasto WINDOWS (2) viene visualizzato il menu Start. Ciò signica
che, se il tasto viene accidentalmente premuto mentre si sta giocando, verrà abbandonata la nestra del gioco.
Per evitare che ciò accada, è possibile disattivare questa funzionalità premendo il tasto WINDOWS (2) e suc-
cessivamente il tasto funzione FN (3).
TASTI MACRO
Una macro consiste nella registrazione di una singola pressione di un tasto o di una sequenza di pressioni di
diversi tasti. In genere, le macro vengono regolarmente utilizzate in alcuni giochi o applicazioni, perciò, avere la
possibilità di associarle a un unico tasto può rivelarsi molto comodo.
La tastiera NACON CL-700OM dispone di 5 tasti macro condivisi: ciò signica che i tasti Y,U,I,O,P funzionano
come tasti macro quando la tastiera viene impostata in modalità gioco premendo i tasti FN + Y. Dopo aver registrato e assegnato una macro a uno di questi tasti, sarà possibile eseguirla semplicemente premendo il tasto
associato.
Per registrare una macro, premere i tasti FN e F11 contemporaneamente. Premere poi il tasto per cui si desi-
dera registrare la macro: a questo punto, è possibile inserire la combinazione di tasti che si desidera registrare.
Finalizzare la registrazione premendo nuovamente FN+F11. Ora, se si imposta la tastiera CL-700OM in modalità gioco premendo FN+Y, la macro verrà eseguita quando il tasto macro corrispondente verrà premuto.
FUNZIONI MULTIMEDIALI, ILLUMINAZIONE E TASTIERA
La tastiera NACON CL-700OM dispone di diversi tasti di scelta rapida, che possono essere attivati premendo il
tasto FN (3) e il tasto funzione corrispondente. Le funzioni disponibili sono:
FN + F1 - Riproduttore multimediale
FN + F2 - Riduci volume
FN + F3 - Aumenta volume
FN + F4 - Disattiva audio
FN + ↑ - Aumenta luminosità retroilluminazione
FN + ↓ - Riduci luminosità retroilluminazione
Page 19
IT
na
CL 700 OM
FN + → - Aumenta velocità animazione retroilluminazione
FN + ← - Riduci velocità animazione retroilluminazione
FN + INS - Modalità retroilluminazione: scegli fra 5 eetti per la pressione dei tasti
FN + HOME - Modalità respire retroilluminazione
FN + PAG Su - Modalità cambia colore retroilluminazione
FN + CANC - Modalità retroilluminazione: scegli fra 4 modalità con colori ssi
FN + FINE - Personalizza il motivo della retroilluminazione statica (registrare in
combinazione con FN + BACKSPACE)
FN + BACKSPACE - Dopo aver premuto FN+FINE, questo tasto attiva la modalità
registrazione per ogni tasto. I tasti premuti cambieranno colore. La
registrazione verrà salvata premendo nuovamente FN+ BACKSPACE
FN + CTRL - Questo tasto cambia il colore delle barre laterali
FN + F11 - Inizia registrazione macro
FN + F12 - Blocca interamente la tastiera
FN + WIN - Blocca il tasto WINDOWS
FN + Y - Scegli la modalità della tastiera fra NORMALE e TASTI MACRO
CONDIVISI
Smaltimento
Il prodotto non deve essere smaltito insieme ai normali riuti domestici, ma portato in un centro di raccolta dedicato. Un corretto smaltimento è importante per proteggere l’ambiente.
Sicurezza e precauzioni importanti per l’uso del prodotto:
1. Questo prodotto è stato progettato solo per un uso all’interno,
2. Non esporlo alla luce diretta del sole o alle intemperie,
3. Non esporlo a schizzi, pioggia, gocce o umidità elevata,
4. Non esporlo a polvere, temperature estreme o urti meccanici,
5. Non immergerlo in un liquido,
6. Non utilizzarlo in alcun caso se è danneggiato,
7. Non smontarlo in alcun caso; non contiene parti che possano essere riparate,
8. Per la pulizia esterna del prodotto, usare esclusivamente un panno morbido, pulito, leggermente umido.
L’uso di detergenti deve essere evitato in quanto possono danneggiare le niture e penetrare all’interno del
prodotto.
Struttura ergonomica
Mantenere la mano nella stessa posizione per un periodo di tempo prolungato può causare indolenzimento e
dolore. In caso dovesse ripetersi più volte nel tempo, consultare un medico.
• Come misura precauzionale, consigliamo di osservare una pausa di 15 minuti ogni ora.
Speciche tecniche:
• Tastiera USB
• 5 V, consumo energetico: 350 mA
• Peso: 920 g
• Altezza x Larghezza x Profondità: 40 mm x 437 mm x 148 mm
Servizio di assistenza
Per assistenza nel Regno Unito, contattare: support@bigbeninteractive.it
Per accedere alla dichiarazione di conformità, si prega di visitare il sito:
www.bigbeninteractive.it/supporto-tecnico
Informazioni legali
Windows® 7/8/10 sono marchi registrati di Microsoft Corporation.
Page 20
nacongaming.com
n
Loading...
