SPIS TREŚCI
Spis treści 3
Dane techniczne 3
Opis stron graficznych i piktogramów 4
Ogólne przepisy bezpieczeństwa 5
Szczegółowe przepisy bezpieczeństwa 7
Informacja o wpływie na zdrowie substancji znajdujących się wewnątrz urządzenia 9
Informacja o wpływie na środowisko substancji znajdujących się wewnątrz urządzenia 10
Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego oraz roli gospodarstwa domowego 10
Bezpieczeństwo i odpowiedzialność producenta 11
Ryzyko resztkowe 11
Zastosowanie 11
Dodatkowe informacje dla użytkownika 11
Przed pierwszym uruchomieniem 11
Obsługa 13
Czyszczenie, konserwacja i przechowywanie 15
Transport 15
Przeglądy i diagnozowanie problemów 16
Gwarancja i serwis 16
Schemat złożeniowy 17
Notatki 18
Deklaracja zgodności 20
Warunki gwarancji 22
Karta gwarancyjna 23
DANE TECHNICZNE
KOSIARKA ELEKTRYCZNA DO TRAWY
Typ, model MEX43-E18-PB
Moc nominalna 1800W
Napięcie znamionowe 230V, 50Hz
Maksymalna prędkość obrotowa 3500 obr./min
Obudowa plastikowa
Pojemność kosza 52 l
Szerokość koszenia 430 mm
Wysokość koszenia 30-75 mm, reg. 5-stopniowa, centralna
Zmierzony poziom mocy akustycznej LWA 94,4 dB (A); K=1,8 dB (A)
Gwarantowany poziom mocy akustycznej LWA 96 dB (A)
Poziom ciśnienia akustycznego LpA LpA=86 dB (A), K=3 dB (A)
Poziom wibracji rękojeści a
h
3,9 m/s²; K=2 m/s
2
Klasa ochronności elektrycznej II
Ochrona IP IPX4
Masa urządzenia 13,15 kg
Rok produkcji 2025
W skład urządzenia wchodzą:
kosiarka do trawy (korpus kosiarki, kosz, rurki rękojeści, skrzynka rozdzielcza, hak do powieszenia kabla, śruby i nakrętki),
instrukcja obsługi, deklaracja zgodności WE, warunki gwarancji i karta gwarancyjna.
Page 4
4

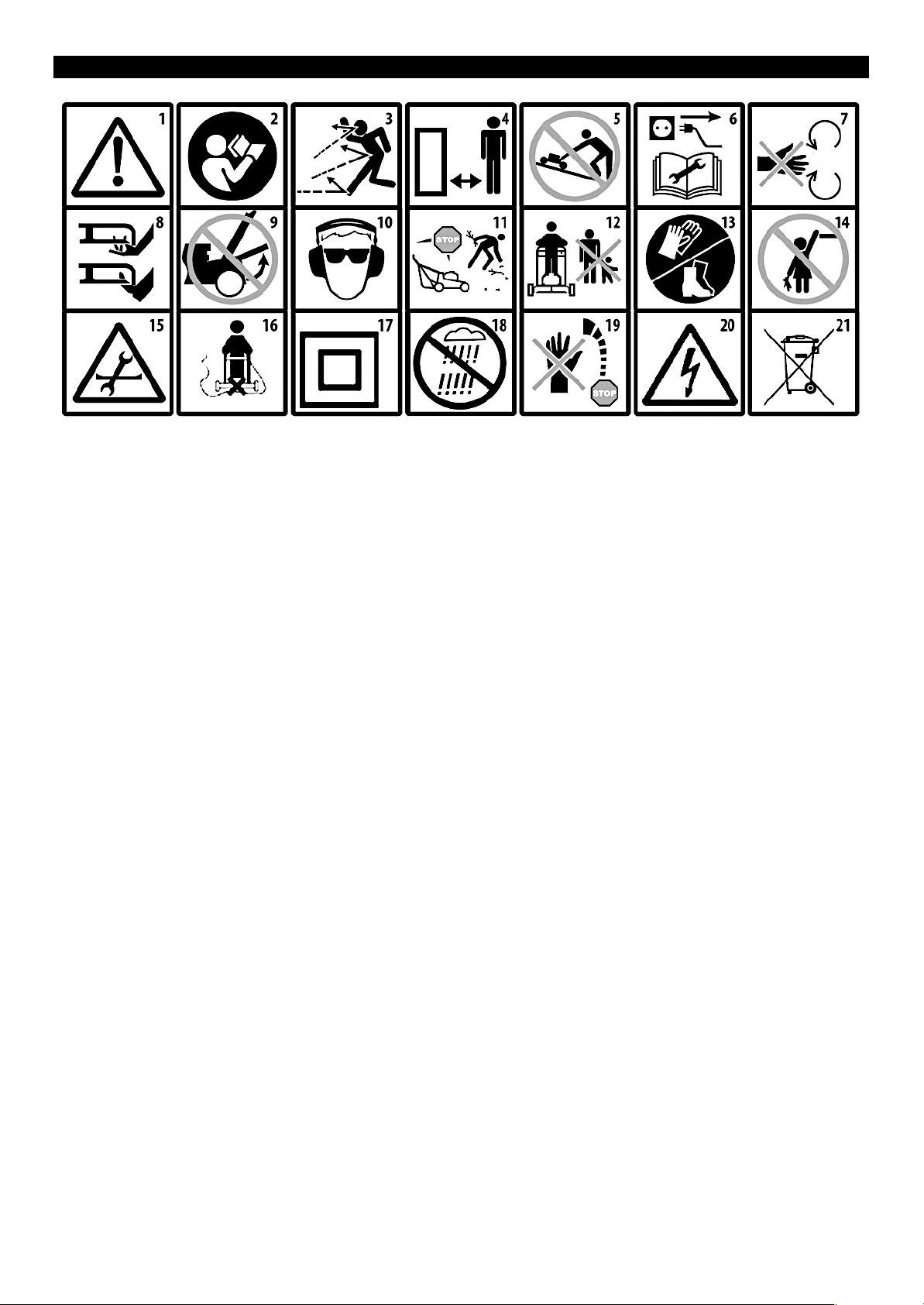

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW
1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność. Ważne!
2. Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Niebezpieczeństwo zranienia przez wyrzucane przez pracujące urządzenie obiekty. Zachować dystans od osób postronnych
min. 15 m.
4. Zachować bezpieczną odległość od budynków.
5. Nie koś trawy na zboczach w kierunku ich pochylenia.
6. Należy odłączać od źródła zasilania przed naprawą lub konserwacją.
7. Uwaga! Trzymaj ręce i stopy z dala od wirujących elementów.
8. Uwaga! Utrzymuj ręce i stopy z dala od ostrzy noża.
9. Nigdy nie pracuj z uniesioną klapą wyrzutu do kosza.
10. Stosuj okulary i nauszniki ochronne.
11. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
12. Osoby postronne nie powinny znajdować się w pobliżu.
13. Noś obuwie ochronne. Używaj rękawic ochronnych.
14. Sprzęt przechowuj poza zasięgiem dzieci.
15. Przed rozpoczęciem czyszczenia, naprawy lub kontroli urządzenia upewnij się, że ostrze i wszystkie części ruchome
zatrzymały się.
16. Uwaga na przewód zasilający, niebezpieczeństwo przecięcia i porażenia operatora.
17. Druga klasa ochronności elektrycznej.
18. Chronić przed wilgocią.
19. Nóż obraca się jeszcze chwilę po wyłączeniu kosiarki. Nie podnoś ani nie przenoś kosiarki, której nóż nie jest całkowicie
zatrzymany.
20. Uwaga! Wysokie napięcie. Niebezpieczeństwo porażenia prądem elektrycznym.
21. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty
elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma
zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczać razem z nieposortowanymi
odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, de talista jest prawnie zob owiązany do odebrania starego
urządzenia do zbycia przynajmniej bezpłatnie.
Page 5
5
. . Inne oznaczenia na maszynie
Tabliczka znamionowa jest umieszczona na obudowie urządzenia.
Informacje zawarte na tabliczce s ą niezbędne dla ustal enia odpowiednich części zamiennych i czynności obsługowych.
OGÓLNE PRZEPISY BEZPIECZEŃSTWA
. . Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym
Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny.
Może być ono również użytkowane w innych krajach.
OSTRZEŻENIE!
Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz
z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być pr zyczyną porażenia prądem
elektrycznym, pożaru i/lub poważnych obrażeń.
Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej,
czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba, że odbywa się to pod
nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.
. . Bezpieczeństwo w miejscu pracy
W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczyni a się do wypadków.
Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne c iecze,
gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.
Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie.
Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać
z dala od osób postronnych.
Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.
. . Bezpieczeństwo elektryczne
Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy używać
żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek we
wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.
Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego
ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem
elektrycznym.
Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku
przedostania się do elektronarzędzia wody, wzrasta ryzyko porażenia prądem elektrycznym.
Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym
dla niej miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego
p
rzekazania innejosobie in strukc
j
ętę
p
rzekazać nowemu właścicielowi lub użytkownikowi.
Tabliczka
ostrze
g
awcza
Tabliczka znamionowa
z gwarantowanym
poziomem mocy
akustycznej
Page 6
6
Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia,
ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy
z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe
zwiększają ryzyko porażenia prądem elek trycznym.
W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać
przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko
porażenia prądem elektrycznym.
Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD). Zastosowanie
RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie różnicowoprądowe
o prądzie znamionowym nieprzekraczającym 30 mA.
Uwaga: termin „urządzenie różnicowoprądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego (GFCI)”
lub „wyłącznik prądu upływowego (ELCB)”.
Trzymać narzędzie el ektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty
przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia
elektrycznego operatora.
Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz
są przetarte, przecięte lub w inny sposób uszkodzone.
Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę
z gniazda sieciowego.
Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem
ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.
. . Bezpieczeństwo osobiste
Należy być przewidującym, obserwować, co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie
elektrycznym. Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila
nieuwagi podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.
Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpow iednich warunkach
wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy
obrażenia osobiste.
Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora
należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem
urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”.
Przenoszenie sprz ętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym
włączniku może być przyczyną wypadku.
Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części
elektronarzędzia może spowodować osobiste obrażenia.
Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę
w sytuacjach nieprzewidywalnych.
Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie
i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części
ruchome.
W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad
narzędziem niesie ryzyko uszkodzenia ciała.
Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.
. . Użytkowanie i troska o sprzęt
Nie należy narzędzia napędzanego elektrycznie przeciążać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej
pracy. Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.
Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego
nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.
Page 7
7
Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy,
wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu
elektronarzędzia.
Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwal ać osobom niezaznajomionym
z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne
w rękach nieprzeszkolonych użytkowników.
Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części
ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się
uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy
i/lub konserwacji elektronarzędzia.
Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe
tabliczki ostrzegawcze umieszczone na urządzeniu, je żeli stały się nieczytelne lub zostały uszkodzone.
Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.
Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją,
biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do j akiego nie jest przewidziane,
może być niebezpieczne.
. . Obsługa i eksploatacja sprzętu i elektronarzędzi bezprzewodowych
Przed włożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”.
Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną
poważnych urazów ciała.
Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów
może być przyczyną pożaru.
Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być
przyczyną poważnych obrażeń ciała lub pożaru.
W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od
metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski
akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli
przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy
niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub
oparzenia.
UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym
środowisku.
Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności
takich jak łazienki czy piwnice.
Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.
. . Naprawa
W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę z gniazda
sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku braku
niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej wykorzystującej
wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług autoryzowanego
serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.
UWAGA:
Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.
Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA KOSIAREK DO TRAWY ZASILANYCH ELEKTRYCZNIE
Ostrzeżenie
Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
Page 8
8
Można korzystać tylko z kosiarki w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub
skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
Przed każdym uruchomieniem należy sprawdzić, czy:
— urządzenie jest zmontowane zgodnie z instrukcją;
— narzędzie tnące i cały zespół tnący (nóż kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie
technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
— urządzenia zabezpieczające (np. osłona wyrzutu, obudowa, uchwyt kierujący, dźwignia hamulca silnika) są w dob rym stanie
technicznym i prawidłowo działają;
— kosz na trawę jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę;
— działa hamulec wybiegowy silnika elektrycznego.
Nie wolno włączać silnika elektrycznego, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo przegrzania silnika
elektrycznego!
Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza
prawdopodobieństwo zakleszczenia i ułatwia obsługę.
Trzymać przewód zasilający z dala od narzędzi tnących.
Przed regulacją, czyszczeniem, konserwacją urządzenia lub w przypadku zaplątania się przewodu, lub jego uszkodzenia,
wyłączyć urządzenie i wyciągnąć wtyczkę z gniazda sieciowego.
Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
Nie używać kosiarki, gdy przewody są uszkodzone lub zużyte.
Nie podłączać uszkodzonego sprzętu do zasilania.
Nie dotykaj us zkodzonego przewodu przed odłączeniem od siec i; uszkodzony przewód może spowodować ryzyko porażenia
prądem.
Nie dotykaj noży zanim sprzęt nie zostanie odłączony od zasilania i noże całkowicie nie zatrzymają się.
Utrzymuj przewody doprowadzające energię z dala od noży; noże mogą uszkodzić przewody i spowodować kontakt z
częściami czynnymi.
Nie podnoś ani nie przenoś urządzenia z włączonym silnikiem.
Odłącz zasilanie (tj. wyjmij wtyczkę z gniazda):
— pozostawiając sprzęt bez dozoru,
— przed regulacją blokady,
— przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
— po uderzeniu obcym przedmiotem,
— przed czyszczeniem wylotu,
— w przypadku powstania nienormalnych drgań.
. . Przygotowanie
Podczas koszenia zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce
przedmioty.
W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, korzeni), dlatego przed rozpoczęciem pracy z użyciem
urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone
noże i śruby parami, w celu zachowania wyważenia.
W przypadku urządzeń wielonożowych, zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.
. . Ostrzenie noża
Aby zapewnić kosiarce optymalne warunki pracy, nóż maszyny powinien być naostrzony. Ta prosta z pozoru czynność musi
być wykonana ze szczególną starannością. Wymaga to dużej wiedzy technicznej i niez będnego sprzętu serwisowego.
Producent nie odpowiada za wszelkie uszkodzenia kosiarki związane ze źle przeprowadzoną czynnością ostrzenia noża.
Zalecany kąt to 30°.
Bezpiecznie jest zlecić ostrzenie noża autoryzowanemu serwisowi firmy NAC.
Przed przystąpieniem do ostrzenia kosiarkę należy wyłączyć, poczekać na schłodzenie się silnika, ewentualnie wymontować
akumulator i odkręcić nóż.
Page 9
9
Nóż można ostrzyć ręcznie, przy pomocy osełki lub odpowiedniego pilnika do metalu, jeszcze lepiej profesjonalną ostrzałką,
cały czas mając na uwadze fakt, że ostrze może ulec przegrzaniu, tym samym nie będzie nadawać się do pracy. Zalecane jest
używanie ciekłego chłodziwa do obróbki metalu, dopuszczalne jest użycie wody cały czas mając na uwadze fakt, że nie
wszystkie maszyny ostrzące mogą pracować w strumieniu chłodziwa. Zabarwienie powierzchni ostrza na kolor niebieski
świadczy o uszkodzeniu noża, którego nie należy już używać.
Po każdym ostrzeniu noża należy bezwzględnie go wyważyć. Jeżeli użytkownik nie dysponuje wyważarką i odpowiednią
wiedzą, konieczne jest oddanie noża do specjalistycznego serwisu w celu wyważenia. Praca z niewyważonym nożem
powoduje powstanie nadmiernych wibracji i w konsekwencji może spowodować poluzowanie połączeń śrubowych całego
urządzenia, ze śrubą mocowania noża włącznie, co może być niebezpieczne dla zdrowia i życia użytkownika.
. . Użytkowanie
Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
Nie koś podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
Chodź, nigdy nie biegaj.
Kosiarkami wirnikowymi koś w poprzek zbocza, nigdy w górę lub w dół.
Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.
Nie koś na nadmiernie pochylonych zboczach.
Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.
Wyłącz napęd noża(-y), jeżeli urządzenie ma być przechylane podczas przemieszczania go po innych niż trawiaste
powierzchniach i gdy jest transportowane do miejsca koszenia i z powrotem.
Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych
osłon i/lub pojemników na trawę.
Włączaj silnik zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.
Nie uruchamiaj kosiarki, gdy jest ona przechylona, chyba że jest to niezbędne w celu uruchomienia w wysokiej trawie. W tym
przypadku należy, naciskając na uchwyt, unieść przednią część narzędzia, ale tylko na tyle, na i le jest to niezbędnie konieczne,
po czym powoli opuść kosiarkę na podłoże. Zwrócić uwagę, by podczas całej operacji, obie dłonie pewnie trzymały uchwyt.
Nie trzymaj rąk i stóp w pobliżu obracających się części. W przypadku kosiarek wirnikowych pilnuj, aby otwór wyrzutowy przez
cały czas nie był zapchany.
Podczas uruchamiania kosiarki z napędem nie przyciągaj dźwigni uruchamiającej na pęd.
Gdy do uruchomienia urządzenia zachodzi konieczność użycie kabla przedłużającego, należy zastosować przedłużacze
uziemione i podłączone za pomocą wtyczki z przewodem uziemiającym instalacji elektrycznej ty pu: H05VV-F lub H05RN-F.
Przekroje żył przewodu miedzianego:
– 1,5 mm
2
: maks. długość 20 m,
– 2,5 mm
2
: maks. długość 50 m.
UWAGA: Przedłużacz, wtyczka i łącznik wtyk owy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań na
zewnątrz pomieszczeń.
UWAGA: Ładowarkę do urządzenia należy użytkować wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej
z samego założenia, stosowania środków z abezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko
szczątkowe doznania urazów.
INFORMACJA O WPŁYWIE NA ZDROWIE SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA
W urządzeniu znajduje się niewielka ilość smaru i/lub oleju, a więc substancja potencjalnie niebezpieczna dla zdrowia.
Przy kontakcie mi eszaniny z oczami może wystąpić niewielkiego stopnia podrażnienie ocz u (zaczerwienienie spojówek). Zaleca
się spłukanie substancji ciepłą wodą.
Kontakt ze skórą może czasami spowodować zaczerwienienie, podrażnienie i wysuszenie skóry szczególnie podczas
długotrwałego kontaktu. Zaleca się zmycie substancji ciepłą wodą.
Page 10
10
Połknięcie smaru może spowodować objawy podrażnienia błon śluzowych przewodu pokarmowego (nudności, wymioty, bieg unka,
bóle brzucha).
Wskazania dotyczące wszelkiej natychmiastowej pomocy lekarskiej i szczególnego postępowania z poszkodowanym: decyzję
o sposobie postępowania ratunkowego podejmuje lekarz po dokładnej ocenie stanu poszkodowanego. Leczenie objawowe.
INFORMACJA O WPŁYWIE NA ŚRODOWISKO SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA
Substancje i części składowe urządzenia mogą być niebezpieczne dla środowiska.
INFORMACJA O SYSTEMIE ZBIERANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO ORAZ ROLI
GOSPODARSTWA DOMOWEGO
1. Każdy Klient może zostawić zużyty sprzęt w sklepie, w którym zakupił nowe urządzenie, ponieważ sklep ma obowiązek
nieodpłatnego przyjęcia starego sprzętu, jeśli zostanie w nim zakupiony nowy sprzęt tego samego rodzaju i pełniący tą
samą funkcję.
2. Każdy Klient może oddać zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy.
W świetle obowiązujących przepisów dystrybutor, dostarczając nabywcy (Klientowi) sprzęt przeznaczony dla gospodarstw
domowych, zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych
w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te s ame funkcje, co sprzęt
dostarczony.
3. Każdy Klient może zostawić zużyty sprzęt w dużym markecie bez konieczności kupowania nowego.
Zgodnie z obowiązującymi przepisami sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw
domowych wynoszącej min. 400 m2, są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej
bliskości zużytego sprzętu pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie
przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych.
4. Każdy Klient może odnieść zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na
gminnej stronie internetowej lub tablicy ogłoszeń Urzędu Miasta.
5. Jeżeli zdecydują się Państwo na naprawę sprzętu w punkcie serwisowym i naprawa sprzętu jest nieopłacalna lub
niemożliwa ze względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.
6. Gospodarstwo domowe spełnia bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprz ętu.
Odpowiednie postępowanie ze zużytym spr zętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska
naturalnego oraz ludzkiego zdrowia.
Zebrany w powyższy sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności
zostaną usunięte z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu.
Każde urządzenie zasilane prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza:
Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub
dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie z
innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza
jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.
Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami!
Grożą za to kary pieniężne.
Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym konsekwencjom dla
środowiska naturalnego i ludzkiego zdrowia .
Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce
uzyskane z przetwarzania sprzętu.
Page 11
11
BEZPIECZEŃSTWO I ODPOW IEDZIALNOŚĆ PRODUCENTA
Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiada
za uszkodzenia i s zkody wynikające z takiego postępowania.
Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji,
składowania i napraw.
W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania
maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.
RYZYKO RESZTKOWE
Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy
ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:
użytkowanie urządzenia przez dzieci,
używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
używanie urządzenia bez właściwej, zabezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.
Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być
wyeliminowane. Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.
ZASTOSOWANIE
Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa zawart ymi
w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną
uszkodzenia sprzętu.
Maszyny nie należy stosować między innymi do:
— zbierania liści czy oczyszczania terenu z suchych roślin,
— wyrównywania kretowisk,
— przycinania krzewów,
— rozdrabniania gałęzi.
DODATKOWE INFORMACJE DLA UŻYTKOWNIKA
Przeprowadzenie prac związanych z konserwacją i regulacją przed rozpoczęciem lub po zakończeniu sezonu może stanowić
problem nawet dla zaawansowanych użytkowników. Wychodząc naprzeciw tym pot rzebom firma NAC pragnie zaproponować
Państwu usługę polegającą na przygotowaniu maszyny do przechowywania i/lub pracy. W zakres tej usługi wchodzić może:
czyszczenie, konserwacja, nasmarowanie elementów ruchomych, naostrzenie i wyważenie noża oraz inne prace związane z
regulacją i konserwacją sprzętu. Zapewni to długotrwałą i niezawodną pracę oraz da pewność, że maszyna jest bezpieczna.
PRZED PIERWSZYM URUCHOMIENIEM
Zapoznaj się z niniejszą instrukcją obs ługi oraz budową urządzenia.
Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zal ecanym na tabliczce znamionowej kosiarki.
Page 12
12

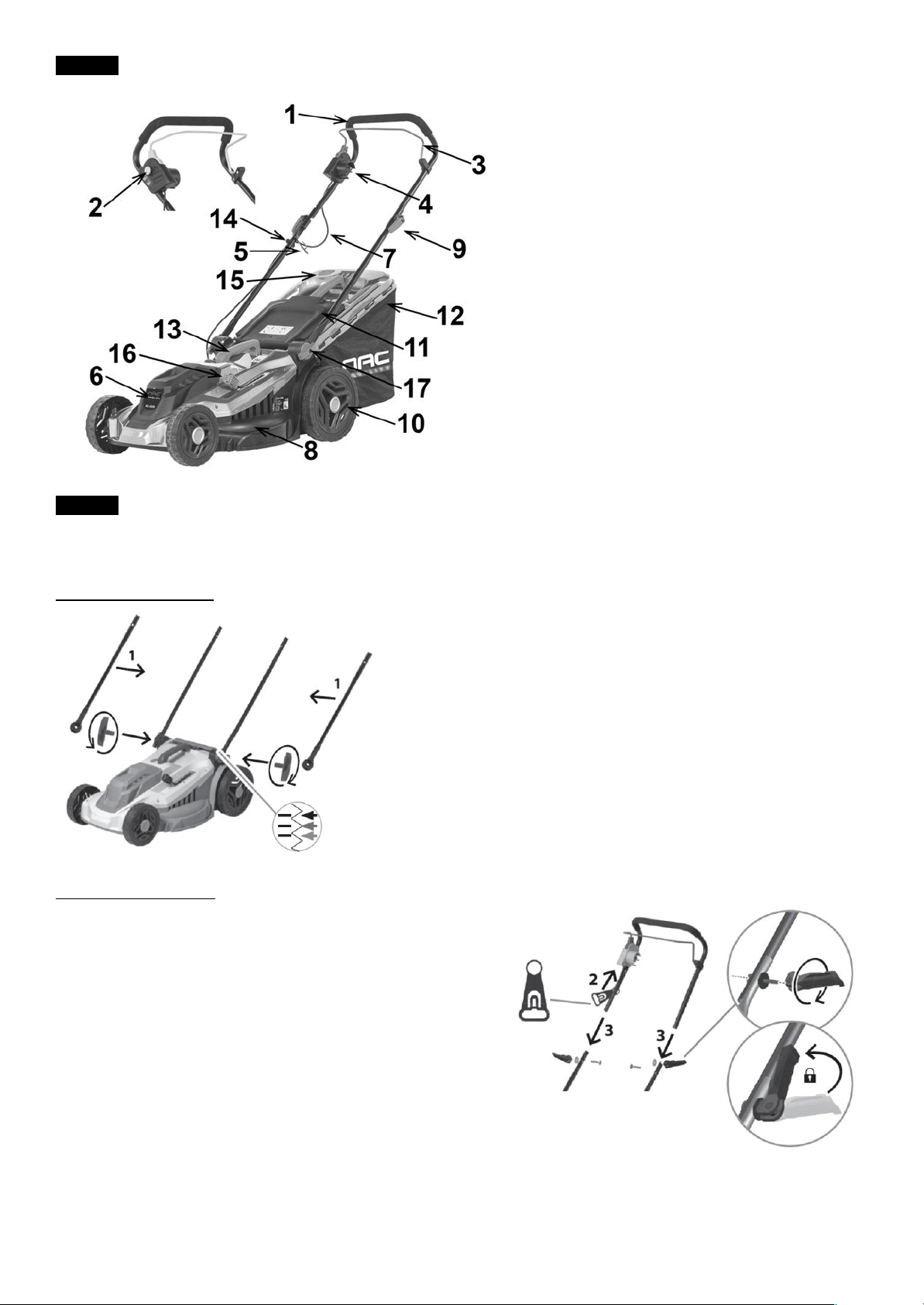

. Budowa i opis kosiarki
. Montaż
Kosiarka jest dostarczona w opakowaniu kartonowym w stanie częściowo rozłożonym. Należy złożyć rękojeść kosiarki oraz kosz
na trawę.
Montaż rękojeści dolnej
Montaż rękojeści górnej
Wsuń plastikowy hak do podwieszania kabla (2) na rurę rękojeści
górnej.
Dopasuj do siebie dwie rękojeści jak pokazano na Rys. 3.
W kolejności: śruba, dwie części rękojeści, podkładka, śruba
zaciskowa skręć obie części rękojeści jak pokazano na Rys. 3.3.
Zablokuj rękojeść zamykając zacisk.
Rys. 3
Rys. 1
Wsuń rękojeść dolną (1) w obudowę tak jak pokazano na Rys. 2,
ustaw pod odpowiednim kątem i zablokuj za pomocą śruby
motylkowej.
Rys. 2
1. Rękojeść
2. Zabezpieczenie włącznika
3. Dźwignia włącznika
4. Łącznik przewodu zasilającego
5. Uchwyt blokujący przewód zasilający
6. Obudowa silnika
7. Przewód elektryczny
8. Obudowa kosiarki
9. Dźwignia zaciskowa
10. Koło jezdne
11. Osłona kosza
12. Kosz
13. Rączka do przenoszenia kosiarki
14. Spinki do upięcia przewodu
15. Wskaźnik napełnienia kosza
16. Dźwignia regulacji wysokości koszenia
17. Pokrętło do mocowania rękojeści dolnej
Page 13
13
Upięcie kabli
Montaż kosza na trawę
UWAGA: Nie używaj urządzenia, gdy kosz na trawę jest przepełniony, a osłona kosza nie
jest prawidłowo zamontowana.
Złóż kosz wsuwając jego część siatkową na metalowy stelaż.
Podnieś osłonę kosza kosiarki 11 (Rys. 1).
Włóż kosz 12 (Rys. 1) zaczepiając haki przy wlocie do kosza na przeznaczony
do tego celu pręt przy osłonie wylotu kosiarki, następnie opuść osłonę.
Należy upewnić się, czy haki są zamocowane prawidłowo.
Ostrzeżenie!
Często sprawdzaj stan techniczny kosza na trawę.
Jeśli jakiekolwiek części są zużyte lub uszkodzone, należy je wymienić na części
nowe, które są dostępne w autoryzowanych punktach s erwisowych.
Opróżnianie kosza na trawę
Ostrzeżenie! Przed opróżnieniem i zdejmowaniem kosza należy zatrzymać silnik.
Wskaźnik napełnienia kosza (Rys. 6) pozwala na szybką ocenę poziomu wypełnienia kosza.
Jeśli płytka wskaźnika podczas pracy kosiarki jest uniesiona to oznacza, że kosz jeszcze nie jest
pełny.
Jeśli płytka wskaźnika podczas pracy kosiarki znajduje się w pozycji poziomej to oznacza, że kosz
jest pełny i należy go opróżnić.
Podnieś osłonę kosza i wyjmij pojemnik na trawę.
Opróżnij kosz i zainstaluj go ponownie.
UWAGA: Jeśli zbieranie trawy do kosza nie jest wymagane, kosiarka może być używana bez kosza, z osłoną bezpieczeństwa
w położeniu dolnym. Zabranie się koszenia trawy z uniesioną kla pą bez założenia kosza.
OBSŁUGA
Obsługa urządzenia nie powinna s prawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.
. Przygotowanie kosiarki
Po zakończeniu prac związanych z montażem kosiarki przygotuj kabel zasilający 3 żyłowy uziemiony. Podłącz go za pomocą
wtyczki z przewodem uziemiającym do instalacji elektrycznej 230V, 50 Hz.
Minimalne przekroje żył przewodu miedzianego typu H05VV-F lub H05RN-F:
– 1,5 mm
2
: maks. długość 20 m,
– 2,5 mm
2
: maks. długość 50 m.
Upnij kable na uchwytach za pomocą znajdujących się
w komplecie spinek. Sposób mocowania pokazano na Rys. 4.
R
ys. 4
R
ys. 5
Rys. 6
Page 14
14
UWAGA: Przewód zasilający, wtyczka i łącznik wtykowy powinny mieć wodoszczelną budowę i być przeznaczone do zastosowań
na zewnątrz pomieszczeń.
Przed uruchomieniem kosiarki upewnij się czy w po bliżu nie ma osób postronnych i czy pod kosiarką nie znajdują się jak ieś
przedmioty.
. Uruchomienie silnika
Aby uruchomić silnik kosiarki należy:
podłączyć wtyczkę sieciową 4 (Rys. 1) do przedłużacza,
wykonać pętlę na końcu przedłużacza i zawiesić go na haku do mocowania kabla
zasilającego 5 (Rys. 1),
podłączyć urządzenie do źródła zasilania,
nacisnąć i przytrzymać przycisk blokady włącznika 1 (Rys. 7),
przyciągnąć do rękojeści dźwignię włącznika 2 (Rys. 7).
Aby wyłączyć kosiarkę:
Puść dźwignię włącznika, silnik kosiarki wyłączy się automatycznie, należy jednak pamiętać, że nóż kosiarki obraca się jeszcze
przez chwilę.
Ostrzeżenie! Urządzeni a nie można uruchamiać bez zamontowanego noża, gdyż doprowadza to do uszkodzenia
obudowy kosiarki oraz paska. Uszkodzenie takie nie będzie podlegało pod naprawę gwarancyjną.
. Regulacja wysokości koszenia
Ostrzeżenie! Kiedy silnik jest uruchomiony, noże tnące obracają się. Przed zmianą wysokości koszenia należy odłączyć
kosiarkę od źródła zasilania.
Do regulacji wysokości koszenia służy dźwignia znajdująca się z boku kosiarki.
Aby podwyższyć wysokość koszenia przesuń dźwignię w kierunku wskazanym przez
strzałkę Rys. 8.
Aby kosić trawę nieco niżej przesuń dźwignię w kierunku przeciwnym.
. Czyszczenie obudowy zespołu tnącego
Ostrzeżenie! Kiedy silnik jest uruchomiony, noże tnące obracają się.
Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie.
Nie przechylając kosiarki na bok połóż ją na ziemi tak, aby przednie koła były w powietrzu.
Spód kosiarki oczyścić przy użyciu szczotki i jeśli jest to konieczne ma łej ilości wody.
Nie stosować wysokociśnieniowych urządzeń czyszczących, gdyż woda pod wysokim ciśnieniem może uszkodzić elementy
obudowy.
Nie wolno używać intensywnych środków czyszczących i myjących np. agresywnych detergentów, mogą one uszkodzić tworzywa
sztuczne i metale, co może skutkować pogorszeniem bezpieczeństwa pracy urządzenia.
Jeśli ostrze jest tępe oddaj je do naostrzenia do specjalistycznego serwisu firmy NAC. Jeśli ostrze jest uszkodzone lub wykazuje
oznaki braku równowagi, należy wymienić je na nowe.
R
ys. 7
Rys. 9
Rys. 8
Page 15
15

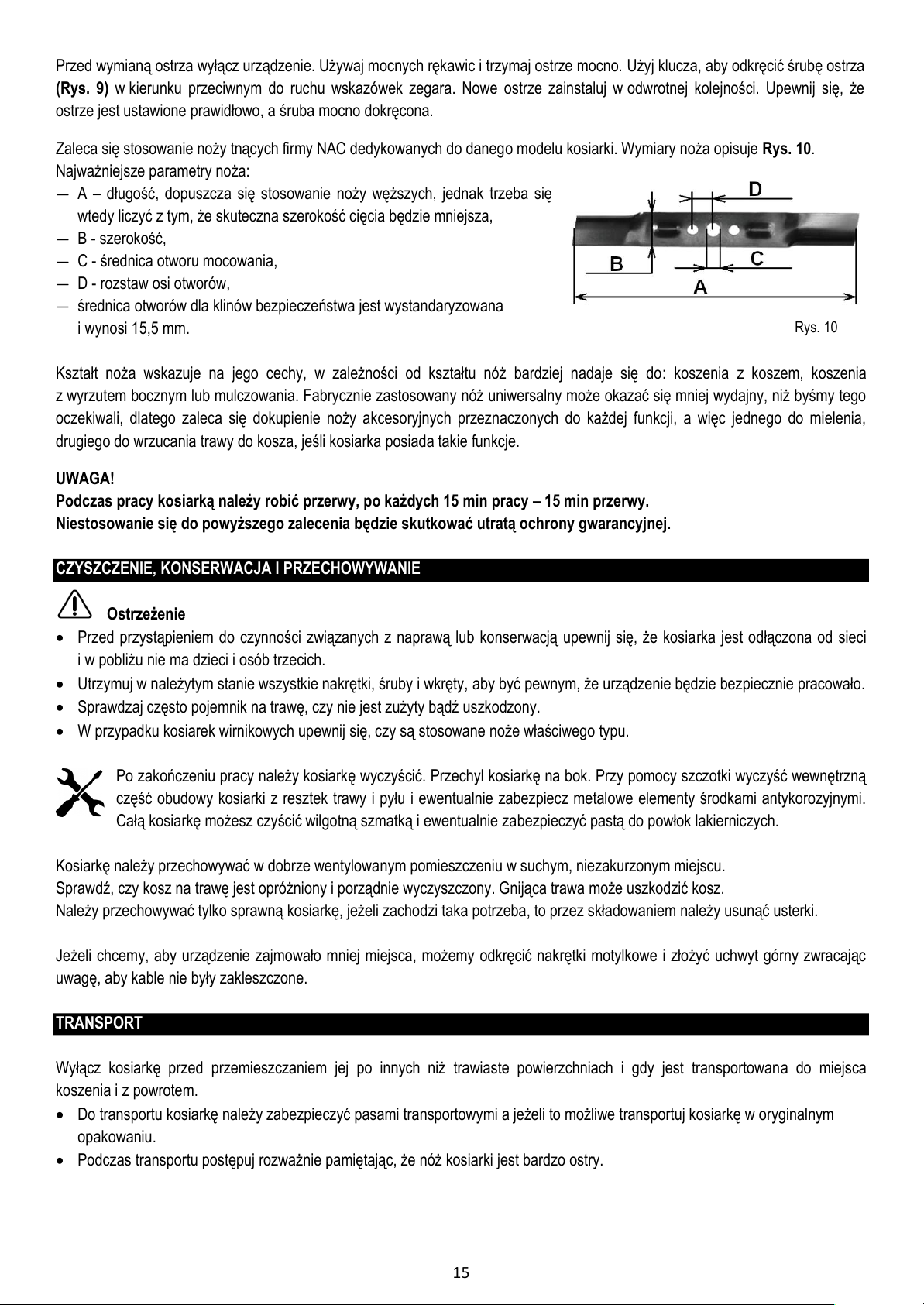

Przed wymianą ostrza wyłącz urządzenie. Używaj mocnych rękawic i trzymaj ostrze mocno. Użyj klucza, aby odkręcić śrubę ostrza
(Rys. 9) w kierunku przeciwnym do ruchu wskazówek zegara. Nowe ostrze zainstaluj w odwrotnej kolejności. Upewnij się, że
ostrze jest ustawione prawidłowo, a śruba mocno dokręcona.
Zaleca się stosowanie noży tnących firmy NAC dedykowanych do danego modelu kosiarki. Wymiary noża opisuje Rys. 10.
Najważniejsze parametry noża:
— A – długość, dopuszcza się stosowanie noży węższych, jednak trzeba się
wtedy liczyć z tym, że skuteczna szerokość cięcia będzie mniejsza,
— B - szerokość,
— C - średnica otworu mocowania,
— D - rozstaw osi otworów,
— średnica otworów dla klinów bezpieczeństwa jest wystandaryzowana
i wynosi 15,5 mm.
Kształt noża wskazuje na jego cechy, w zależności od kształtu nóż bardziej nadaje się do: koszenia z koszem, k oszen ia
z wyrzutem bocznym lub mulczowania. Fabrycznie zastosowany nóż uniwersalny może okazać się mniej wydajny, niż byśmy tego
oczekiwali, dlatego zaleca się dokupienie noży akcesoryjnych przeznaczonych do każdej funkcji, a więc jednego do mielenia,
drugiego do wrzucania trawy do kosza, jeśli kosiarka posiada takie funkcje.
UWAGA!
Podczas pracy kosiarką należy robić przerwy, po każdych 15 min pracy – 15 min przerwy.
Niestosowanie się do powyższego zalecenia będzie skutkować utratą ochrony gwarancyjnej.
CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE
Ostrzeżenie
Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że kosiarka jest odłączona od sieci
i w pobliżu nie ma dzieci i osób trzecich.
Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.
Sprawdzaj często pojemnik na trawę, czy nie jest zużyty bądź uszkodzony.
W przypadku kosiarek wirnikowych upewnij się, czy są stosowane noże właściwego typu.
Po zakończeniu pracy należy kosiarkę wyczyścić. Przechyl kosiarkę na bok. Przy pomocy szczotki wyczyść wewnętrzną
część obudowy kosiarki z resztek trawy i pyłu i ewentualnie zabezpiecz metalowe elementy środ kami antykorozyjnymi.
Całą kosiarkę możesz czyścić wilgotną szmatką i ewentualnie zabezpieczyć pastą do powłok lakierniczych.
Kosiarkę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.
Sprawdź, czy kosz na trawę jest opróżniony i porządnie wyczyszczony. Gnijąca trawa może uszkodzić kosz.
Należy przechowywać tylko sprawną k osiarkę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.
Jeżeli chcemy, aby urządzenie zajmowało mniej miejsca, możemy odkręcić nakrętki motylkowe i złożyć uchwyt górny zwracając
uwagę, aby kable nie były zakleszczone.
TRANSPORT
Wyłącz kosiarkę przed przemieszczaniem jej po innych niż trawiaste powierzchniach i gdy jest transportowana do miejsca
koszenia i z powrotem.
Do transportu kosiarkę należy zabezpieczyć pasami transportowymi a jeżeli to możliwe transportuj kosiarkę w oryginalnym
opakowaniu.
Podczas transportu postępuj rozważnie pamiętając, że nóż kosiarki jest bardzo ostry.
Rys. 10
Page 16
16
PRZEGLĄDY I DIAGNOZO WANIE PROBLEMÓW
. Przeglądy
Przeglądy Przed i po każdym użyciu
Po każd
ych 25
godzinach pracy lub raz
na sezon
Przed przechowywaniem
Nóż tnący
sprawdź x
naostrz x
Adapter sprawdź x
Połączenia
gwintowane
sprawdź x
Spód kosiarki
oczyść x
zakonserwuj x
Smarowanie wykonaj x x
Coroczna, po- lub przedsezonowa płatna kontrola przeprowadzona w serwisie pozwoli uniknąć problemów w trakcie
sezonu.
. Usuwanie usterek
Problem Możliwa przyczyna Rozwiązanie problemu
Urządzenie nie załącza się. Brak zasilania.
Należy sprawdzić czy urządzenie jest podłączone do
prą
du.
Gorąca obudowa urządzenia. Urządzenie jest przegrzane. Przerwać pracę i odczekać co najmniej 10 minut.
GWARANCJA I SERWIS
Zakupiony przez Państwa produkt, przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku
użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za
zakupione urządzanie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.
Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną
pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności
przeprowadzić w ramach usługi odpłatnej.
Page 17
17
SCHEMAT ZŁOŻENIOWY URZĄDZENIA
Page 18
18
NOTATKI
Page 19
19
NOTATKI
Page 20
20
DEKLARACJA ZG ODNOŚCI
Deklaracja zgodności WE
Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska
z pełną odpowiedzialnością deklar uje, że maszyna:
nazwa: Kosiarka elektryczna
model: MEX43-E18-PB
numer seryjny: 078 23 5842526 020 0000 000001 - 078 25 5842526020 9999 999999
spełnia zasad nicze wymagania:
dyrektywy maszynowej MD 2006/42/EC,
dyrektywy dotyczącej kompatybil ności EMC 2014/30/EC,
dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,
dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863
spełnia wymagania następujących norm zharmonizowa nych:
o EN 60335-1:2012/A2:2019,
o EN 60335-2-77:2010,
o EN 62233:2008,
o EN 55014-1:2017/A11:2020,
o EN IEC 55014-1:2021,
o EN 55014-2:2015,
o EN IEC 55014-2:2021,
o EN 61000-3-2:2014,
o EN IEC 61000-3-2:2019/A1:2021,
o EN 61000-3-3:2013,
o EN ISO 3744:1995,
o ISO 11094:1991.
Procedury oc eny zgodności zrealizowano przy udziale jednostki notyfikowanej:
nazwa: TÜV SÜD Industrie Service GmbH
adres: Westendstrasse 199 • 80686 München • Deutschland
numer identyfikacyjny: 0036
2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI
zmierzony maksymalny poziom mocy akustycznej L
WA
wynosi 94 dB(A),
gwarantowany poziom mocy akustycznej L
WA
wynosi 96 dB(A).
Miejsce złożenia i przechowywania Dokumentacji technicznej:
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn
Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 18 października 2023
Page 21
21
GWARANCJA
Szanowni Państwo!
Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało
zaprojektowane i wyprodukowane według najnowszych technologii oraz reprez entuje światowe standardy jakości i niezawodności, jednocześnie
będąc pr zyjaznym dla środowiska.
Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem korzystania
z urządzen ia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.
801 044 450
Infolinia czynna od poniedziałku do piątku w godzinach od 8.00 do 15.00. Koszt połączenia wg stawek o peratorów poszczególnych sieci.
Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.
Przydatne informacje serwisowe oraz lista autoryzowanych punktów serwisowych znajdują się na stronie
serwis.nac.com.pl
Page 22
22
WARUNKI GWARANCJI
1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkami techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzen ie udziela się 24-miesięcznej gwarancji konsumentowi („tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej
niezwiązanej bezpośrednio z jej działalno ścią gospodarczą lub zawodową”) oraz 12-miesięcznej gwarancji przy zakupie przez
przedsiębiorcę „(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub
zawodową)”. Po tym okresie użytkown ik ma prawo do napraw odpłatnych. Z gwarancji wyłączone są akumulatory.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych
będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest do wód zakupu urządzen ia od Autoryzowanego Dystrybutora sprzętu NAC wraz
z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Autoryzowanego Dystrybutora marki
NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwarancji będzie poświadc zony/podstemplowany przez firmę niebędącą
Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC.
Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużen iu, w szczególności gdy produkt wymaga dodatkowej
weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wyższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki,
klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa regulacja i czyszczenia, a także przeglądy,
wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie. Gwarancja
nie obejmuje naturalnego zużycia lub pogorszenia działania akumulatorów wynikającego z normalnego użytkowania.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego
Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zostać
uprzednio oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieoczyszczonego. Jeżeli urządzenie ma zostać wysłane, przed
przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi
zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób realizacji reklamacji ustala gwarant. Gwaran t nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy
gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzen ie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie
z dołączoną instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowego zaniechania użytkowania uszkodzonego urządzenia. Kontynuacja pracy uszkodzonym
urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia powstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania
modyfikacji oraz napraw dokonanych przez osoby nieu poważnione. Dotyczy to również zamontowania i używania niewłaściwych części
oraz filtrów, smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamionowej z numerem seryjnym, może być podstawą do odrzucenia gwarancji.
14. Gwarancja nie obejmuje wad powstałych na skutek uder zenia pioruna, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez
użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe,
łańcuchy tnące, prowadnice łańc ucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośrednie szkody, straty bądź koszty wynikłe z zastosowania, bądź brakiem możliwości
zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przystąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z konserwacją urządzenia to Serwis/sklep
może przeprowadzić takie czynności odpłatnie za zgodą użytkownika/reklamującego.
18. Jeżeli podczas naprawy stwierdzo no konieczność wymian y elementów związanych z bezpieczeństwem użytkowania lub osób trzecich
(m.in. ostrza tnące, łańcuchy, prowadnice, osłony elementów tnących i inne związane z bezpieczeństwem), to serwis jest zobowiązany do
wymiany tyc h elemen tów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego.
W przypadku odmowy serwis zwróci produkt bez dokonania jakichkolwiek napraw.
19. Gwarancja nie obejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających
z przepisów o niezgodność towaru z umową za wady rzeczy sprze danej.
Page 23
23
KARTA GW ARANCYJNA
………………………………………………………………….. ………………………………………………………………………………………..
Nazwa sprzętu * Model *
…………………………… ………………………………………… …………………………………………
Data sprzedaży * Nr fabryczny urządzenia * Nr fabryczny silnika
Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, kompletny, wraz
z dowodem zakupu.
Czytelny podpis nab ywcy ……...………………………………………………………
………………………………………………………………….
Pieczątka i czytelny podpis sprzedawcy *
1
* Wypełnia sprzedawca
*
1
Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.
Złożenie oświadczenia niezgodnego ze stanem faktyczn ym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może
skutkować odpowiedzialnością karną sprzedawcy na po dstawie art. 271 i art. 286 Kodeksu Karnego.
LP. Dat
yOp
is napraw
y
Pieczątka zakładu
Data zgłoszenia sprzętu
Data za kończenia napraw
y
Data wydania sprzętu
Data zgłoszenia sprzętu
Data za kończenia napraw
y
Data wydania sprzętu
Data zgłoszenia sprzętu
Data za kończenia napraw
y
Data wydania sprzętu
Data zgłoszenia sprzętu
Data zakończenia napraw
y
Data wydania sprzętu
Page 24
Loading...
