SPIS TREŚCI
Spis treści 3
Dane techniczne 3
Opis stron graficznych i piktogramów 4
Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem spalinowym 5
Ogólne przepisy bezpieczeństwa 5
Szczegółowe przepisy bezpieczeństwa 7
Bezpieczeństwo i odpowiedzialność producenta 9
Ryzyko resztkowe 9
Zastosowanie 9
Dodatkowe informacje dla użytkownika 10
Przygotowanie do pracy 10
Obsługa 12
Konserwacja 15

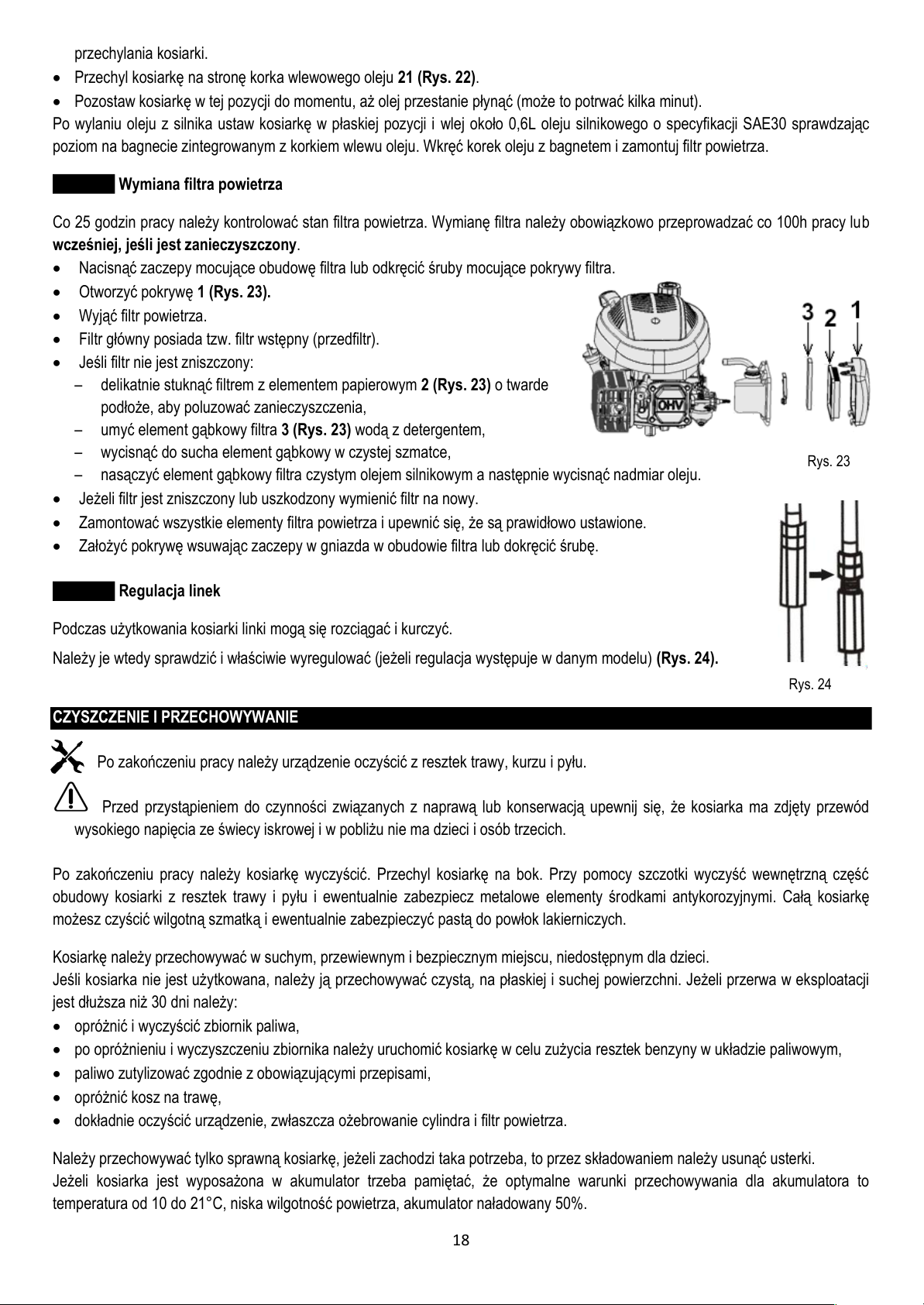

Czyszczenie i przechowywanie 18
Transport 19
Przeglądy i diagnozowanie problemów 19
Gwarancja i serwis 21

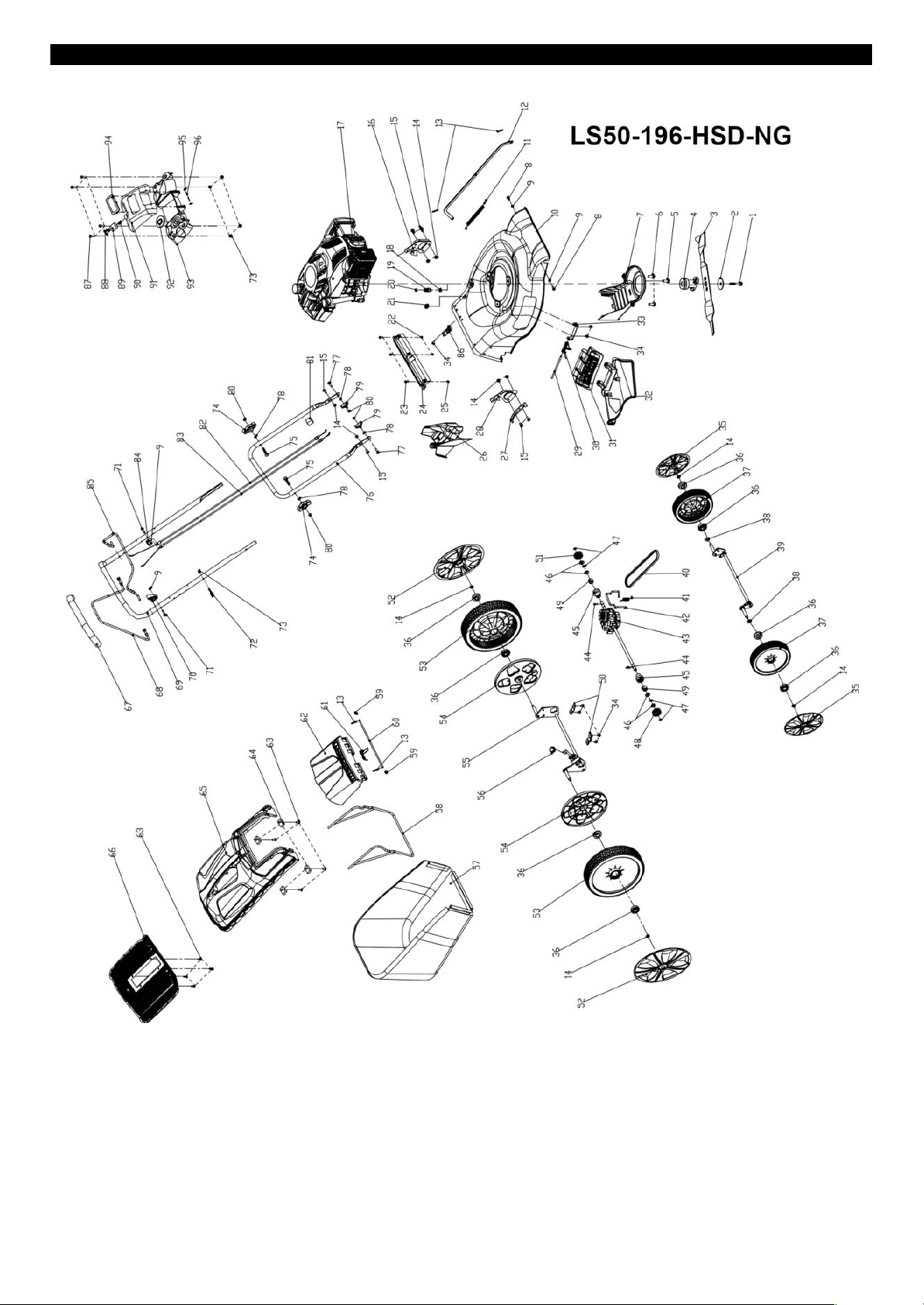

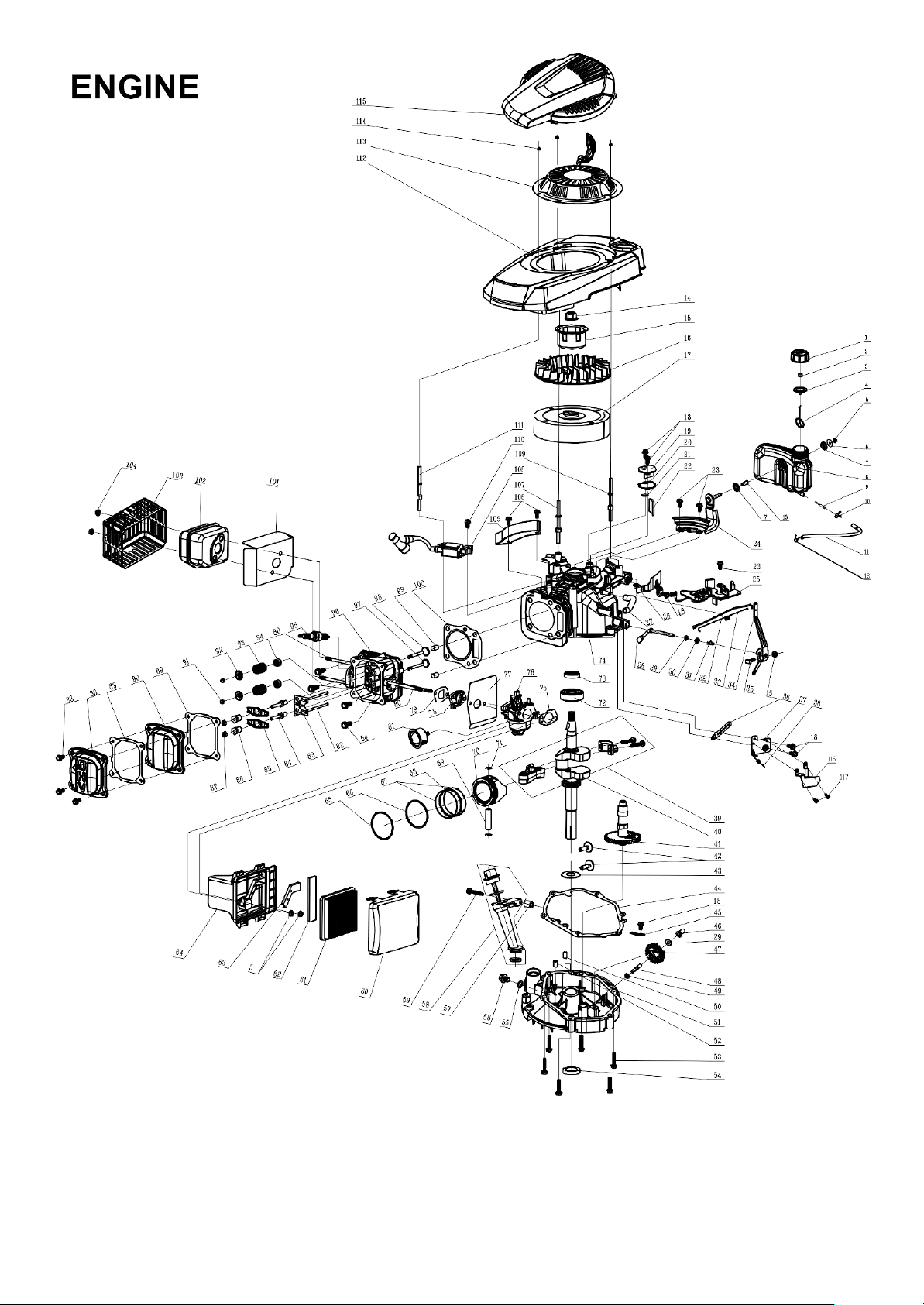

Schemat złożeniowy 22
Deklaracja zgodności 24
Warunki gwarancji 26
Karta gwarancyjna 27
DANE TECHNICZNE
z napędem
Typ, model
LS50-196-HSD-NG
Silnik
NAC TX
Typ
jednocylindrowy, czterosuwowy, chłodzony powietrzem OHV
Paliwo
benzyna bezołowiowa 95 Pb
Pojemność silnika
196 cm3
Moc znamionowa maszyny
3,6 kW; 2800 obr./min
Maksymalny moment obrotowy silnika
10,5 Nm; 2800 obr./min
Pojemność zbiornika paliwa
0,8 l
Pojemność miski olejowej
0,6 l
Obudowa
stalowa
Pojemność kosza
60 l
Szerokość koszenia
51 cm
Wysokość koszenia
25-75 mm; 7-stopniowa regulacja
Gwarantowany poziom mocy akustycznej LWA
98 dB (A)
Poziom ciśnienia akustycznego LpA; niepewność pomiaru
LpA=83,2 dB (A),
K=2,5 dB (A)
Wartość drgań przenoszonych przez maszynę i działających na
kończyny górne operatora; niepewność pomiaru
afront_hv,eq 6,36 m/s
2
K=1,5 m/s
2
Funkcja mielenia (mulczowania)
TAK
Masa urządzenia
39 kg
Rok produkcji
2022
W skład urządzenia wchodzą:
kosiarka s
p
alinowa, kartagwaranc
y
j
na,
kosz, warunki gwarancji,
śruby, nakrętki, deklaracja zgodności WE.
instrukcja obsługi,
Page 4
4

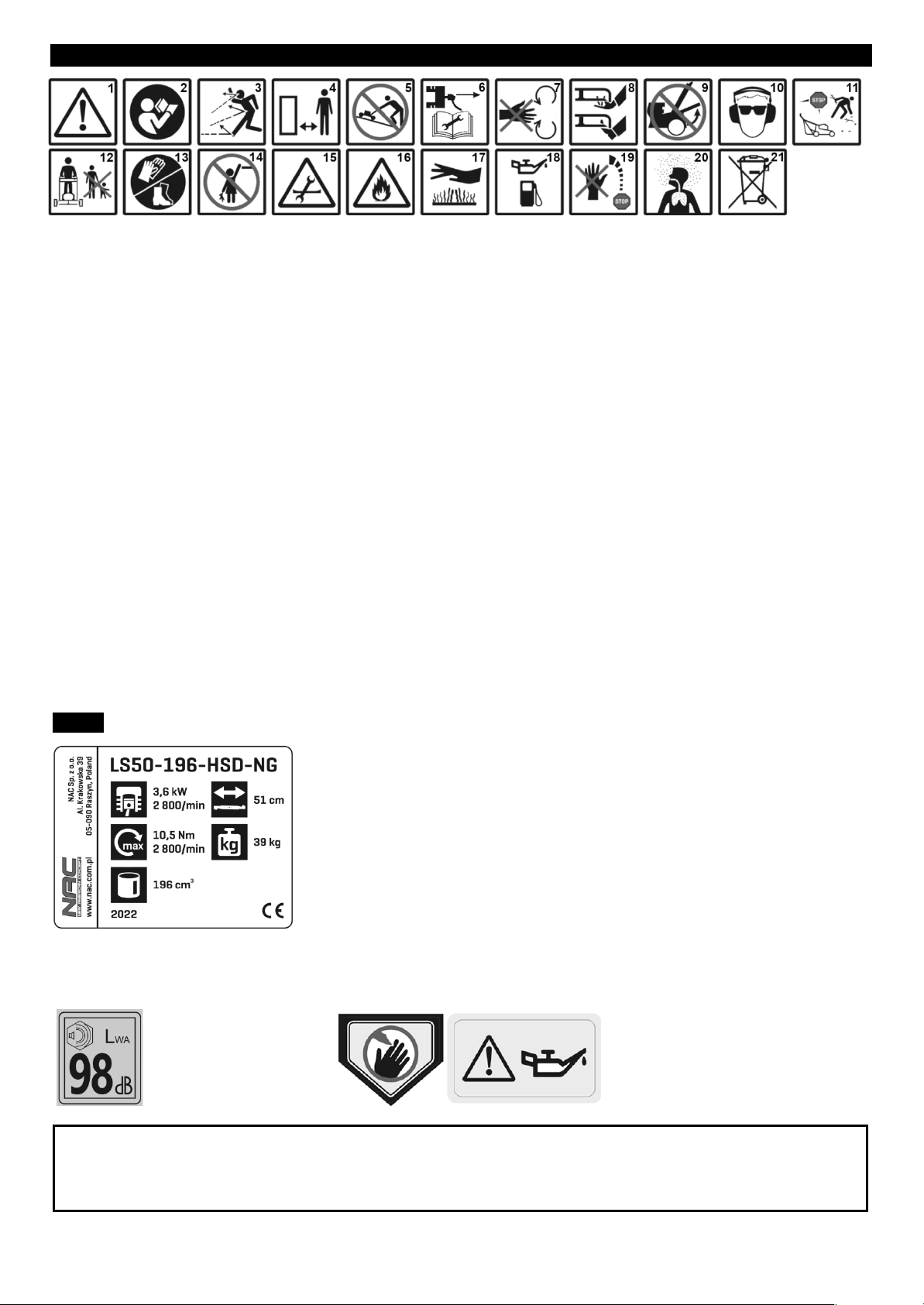

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW
1. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność.
2. Ważne! Przeczytaj instrukcję i przestrzegaj ostrzeżeń.
3. Niebezpieczeństwo zranienia przez wyrzucane przez pracującą maszynę obiekty. Zachować dystans od osób postronnych.
4. Zachować bezpieczną odległość od budynków.
5. Nie koś trawy na zboczach w kierunku ich pochylenia.
6. Uwaga: Odłącz fajkę wyso kiego napięcia od świecy przed konserwac ją i/lub naprawą.
7. Uwaga: Trzymaj ręce i stopy z dala od wirujących elementów.
8. Uwaga: Utrz ymuj ręce i stopy z dala od os trzy noża.
9. Nigdy nie pracuj z uniesioną klapą wyrzutu do kosza. Poderwane przez ostrze kosiarki obiekty mogą być niebezpieczne.
10. Stosuj okulary i nauszniki ochronne.
11. Przed rozpoczęciem pracy należy sprawdzić i oczyścić teren.
12. Osoby po stronne nie powinny znajdować się w pobliżu pracującej kosiarki.
13. Używaj ręka wic ochronnych. Noś obuwie ochronne.
14. Urządzenie należy przechowywać poza zasięgiem dzieci.
15. Przed rozpoczęciem czyszczenia, naprawy lub kontroli maszyny upewnij się, że ostrze i wszystkie części ruchome zatrzymały się.
16. Ryzyko pożaru lub wybuchu. Benzyna jes t wysoce łatwopalna.
17. Uwaga: Gorąca pow ierzchnia może spowodować oparzenia.
18. Uwaga! Silnik czterosuwowy, nie mieszaj benzyny z olejem. Maszyna ma dwa oddzielne zbiorniki i króćce wlewu oleju i benzyny.
19. Ostrze o braca się przez kilka sekund po wyłączeniu kosiarki. Nie przenoś kosiarki, której ostrza nie są całkowicie zatrzymane.
20. Uwaga: Spaliny są szkodliwe dla zdrowia. Istnieje niebezpieczeństwo zatrucia lub uduszenia. Nie korzystaj z urządzenia
w pomieszczeniach zamkniętych.
21. Nie wyrzucaj zużytego sprzętu. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do wyznaczonego punktu zbiórki w celu
recyklingu odpadów.
. . Inne oznaczenia na maszynie
Tabliczka znamionowa jest umieszczona na tylnej części obudowy kosiarki. Informacje zawarte na tabliczce są niezbędne dla ustalenia
odpowiednich części zamiennych i czynności obsługowych.
Niniejszą instrukcję należy traktować jako nieodłączną część urządzenia. Powinna ona być przechowywana w przewidzianym dla niej
miejscu, tak aby była łatwo dostępna. Należy pamiętać, aby w przypadku odsprzedaży urządzenia lub jego przekaz ania innej osobie
instrukcję tę przekazać nowemu właścicielowi lub użytkownikowi.
Tabliczka
znamionowa
Ostrzeżenia
Gwarantowany
poziom mocy
akust
y
czne
j
Page 5
5
ZASADY BEZPIECZEŃSTWA DLA MASZYN I URZĄDZEŃ Z SILNIKIEM SPALINOWYM
Sprzęt uważa się za odpowiedni do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie wilgotny. Może
być on również użytkowany w innych krajach.
OSTRZEŻENIE!
Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych silnikiem spalinowym oraz
z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.
Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia prądem
elektrycznym, pożaru i/lub poważnych obrażeń.
Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, czuciowej
lub psychicznej, lub osoby niemające doświadczenia lub znajomości sprzętu, chyba że odbywa się to pod nadzorem lub zgodnie
z instrukcją użytkowania sprzętu przekazaną przez osoby odpowiadające za ich bezpieczeństwo.
Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.
OGÓLNE PRZEPISY BEZPIE CZEŃSTWA
. . Bezpieczeństwo w miejscu pracy
W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem spalinowym. Rozproszenie
uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy należy pozostawiać z dala od osób postronnych.
Operator lub użytkownik jest odpowiedzialny za wypadki lub zagrożenia występujące wobec innych osób lub otoczenia.
. . Bezpieczeństwo obchodzenia się z paliwem
Silnik spalinowy jest przystosowany do pracy na benzynie lub mieszance paliwowej (patrz rodzaj paliwa w danych
technicznych urządzenia).
Benzynę należy przechowywać tylko w specjalnie do tego celu przygotowanych pojemnikach (kanistrach).
Benzynę przechowywać z dala od czynników mogących wywołać pożar np. bojlera, ogniska, otwartego og nia, tam gdzie
występuje iskrzenie elektryczne, podwyższona temperatura, iskry spowodowane spawaniem lub inne źródła ciepła, które mogą
spowodować zapalenie się paliwa.
Zbiornik paliwa należy napełniać tylko na wolnym powietrzu.
Wyjątkowo niebezpieczne jest palenie papierosów lub używanie otwartego ognia podczas pracy urządzenia lub przy napełnianiu
zbiornika paliwa.
Przed przystąpieniem do napełniania paliwem zbiornika zawsze należy najpierw wyłączyć i schłodzić silnik.
Nie napełniać zbiornika powyżej dolnej krawędzi króćca wlewowego, benzyna ma dużą rozszerzalność cieplną.
W przypadku rozlania paliwa należy niezwłocznie wytrzeć rozlaną benzynę suchą tkaniną.
Podczas napełniania zbiornika paliwa należy zwrócić szczególną uwagę, aby nie rozlać paliwa na odzież. Nasączona benzyną
odzież może się zapalić, dlatego należy ją natychmiast zmienić.
Po napełnieniu paliwem zbiornika urządzenia należy szczelnie dokręcić jego korek, a przed uruchomieniem silnika przenieść
kanister z paliwem do miejsca, odległego o co najmniej 3 m od miejsca, gdzie dokonywane było napełnianie.
Przed uruchomieniem silnika sprawdź szczelność całego układu paliwowego, zwłaszcza zbiornik paliwa, przewody paliwowe,
złącza, korek wlewu i okolice gaźnika. Nie uruchamiaj silnika, jeśli wykryjesz nieszczelność układu paliwowego, gdyż grozi to
pożarem.
Urządzenie nie powinno pracować w atmosferach wybuchowych, jakie tworzą ciecze łatwopalne, gazy lub pyły. Silnik spalinowy
może wytworzyć iskry, które mogą zapalić pył lub opary.
Nie nal eży używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, k tórego nie można wyłączyć jest
niebezpieczne i musi zostać naprawione.
Nie przechowywać urządzenia z napełnionym zbiornikiem paliwa wewnątrz pomieszczeń. Opary benzyny są łatwopalne
i niebezpieczne dla zdrowia.
UWAGA!
Należy unikać wdychania oparów benzyny i spalin. Benzyna, opary benzyny oraz spaliny mogą być przyczyną zatrucia.
Page 6
6
Nie uruchamiaj urządzenia w pomieszczeniach zamkniętych lub słabo przewietrzanych. W przypadku bólu głowy, mdłości, zaburzeń
słyszenia lub widzenia natychmiast przerwij pracę.
. Bezpieczeństwo osobiste
Należy być przewidującym, obserwować co się robi i zac howywać rozsądek podczas pracy ze sprzętem. Nie należy używać
sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas pracy może
spowodować poważne osobiste obrażenia.
Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach
wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy
obrażenia osobiste.
Przed uruchomieniem sprzętu należy usunąć wszystkie przedmioty oraz klucze. Pozostawienie klucza w obracającej się części
roboczej maszyny może spowodować osobiste obrażenia.
Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę
w sytuacjach nieprzewidywalnych.
Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie
i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części
ruchome.
W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad
narzędziem niesie ryzyko uszkodzenia ciała.
Nie nal eży używać urządzenia, jeżeli są kłopoty z jego wyłączaniem. Każde urządzenie, którego nie można wyłączyć jest
niebezpieczne i musi zostać naprawione.
Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.
. . Użytkowanie i troska o sprzęt
Nie należy narzędzia przeciążać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej pracy. Odpowiednio
dobrany sprzęt umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie został zaprojektowany.
Nieużywany sprzęt należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym z narzędziem
lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie spalinowym są niebezpieczne w rękach
nieprzeszkolonych użytkowników.
Narzędzia o napędzie spalinowym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części
ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę urządzenia. Jeżeli stwierdzi się
uszkodzenia, należy sprzęt przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy i/lub
konserwacji sprzętu.
Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe
tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.
Nak lejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC oraz u autoryzowanych dealerów.
Narzędzie o napędzie spalinowym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą in strukcją, biorąc
pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane, może
być niebezpieczne.
. . Obsługa i eksploatacja narzędzi wyposażonych w akumulator
Przed włożeniem akumulatorów do narzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”.
Wkładanie akumulatorów do urządzenia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną poważnych
urazów ciała.
Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów
może być przyczyną pożaru.
Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być
przyczyną poważnych obrażeń ciała lub pożaru.
Page 7
7
W czasie, gdy elektronarzędzie nie jest używane na leży wyjąć z niego akumulator. Akumulator należy przechowywać z dala od
metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski
akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.
W ekstremalnych warunkach z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli
przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy
niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub
oparzenia.
UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym
środowisku.
Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności takich
jak łazienki czy piwnice.
Niebezpieczeństwo porażenia prąde m i/lub uszkodzenia urządzenia.
. . Naprawa
Przed wykonaniem każdej regulacji, wymiany części lub magazynowaniem należy zdjąć przewód ze świecy zapłonowej. Takie
zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu.
Naprawę należy zlecać osobie wykwalifikowanej, wykorzystując wyłącznie oryginalne części zamienne. Zapewni to dalszą
bezpieczną pracę urządzenia. Zalecane jest zlecenie każdej czynności serwisowej autoryzowanemu serwisowi firmy NAC.
UWAGA!
Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.
Opakowanie, zwłaszcza torbę foliową należy przechowywać w miejscach niedostępnych dla dzieci.
SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA KOSIAREK
Ostrzeżenie
Uwaga na ostre krawędzie noży. Noże obracają się jeszcze po wyłączeniu silnika.
Można korzystać tylko z kosiarki w dobrym stanie technicznym, w razie potrzeby wykonać niezbędne czynności lub
skontaktować się z serwisem. Zaleca się korzystanie z usług autoryzowanego serwisu firmy NAC.
Przed każdym uruchomieniem należy sprawdzić, czy:
urządzenie jest zmontowane zg odnie z instrukcją;
narzędzie tnące i cały zespół tnący (nóż kosiarki, elementy mocujące, obudowa zespołu tnącego) są w dobrym stanie
technicznym; należy regularnie sprawdzać ich zamocowanie, uszkodzenia oraz zużycie (zagłębienia lub pęknięcia);
urządzenia zabezpieczające (np. osłona wyrzutu, obudowa, uchwyt kierujący, dźwignia hamulca silnika) są w dobrym
stanie technicznym i prawidłowo działają;
kosz na trawę jest nieuszkodzony i prawidłowo zamontowany, nie można używać uszkodzonego kosza na trawę.
Nie wolno włączać kosiarki, jeżeli nóż nie jest prawidłowo zamontowany. Niebezpieczeństwo powstania niebezpiecznych
wibracji!
Narzędzia tnące powinny być ostre i czyste. Odpowiednie utrzymywanie ostrych krawędzi narzędzi tnących zmniejsza
prawdopodobieństwo zakleszczenia i ułatwia obsługę.
Przed regulacją, czyszczeniem, konserwacją wyłączyć urządzenie i zdjąć przewód wysokiego napięcia ze świecy zapłonowej.
Nie koś, gdy inne osoby, szczególnie dzieci lub zwierzęta, są w pobliżu.
Nie uruchamiaj uszkodzonej kosiarki.
Nie dotykaj noży zanim sprzęt nie zostanie wyłączony i noże całkowicie nie zatrzymają się.
Nie podnoś ani nie przenoś urządzenia z włączonym silnikiem.
Wyłącz kosiarkę i zdejmij przewód wysokiego napięcia ze świecy zapłonowej, gdy:
pozostawiasz sprzęt bez dozoru,
przed regulacją blokady,
przed sprawdzaniem, czyszczeniem lub naprawą urządzenia,
po uderzeniu obcym przedmiotem,
przed czyszczeniem wylotu,
Page 8
8
w przypadku powstania nienormalnych drgań.
. . Przygotowanie
Podczas koszenia zawsze noś solidne obuwie i długie spodnie, nie obsługuj urządzenia z bosą stopą lub w sandałach.
Sprawdź dokładnie teren, na którym urządzenie będzie pracować i usuń wszystkie kamienie, gałęzie, druty, kości i inne obce
przedmioty.
W wysokiej trawie można nie zauważyć przeszkód (np. pniaków, k orzeni), dlatego przed rozpoczęciem pracy z użyciem
urządzenia należy oznakować wszystkie przeszkody ukryte w trawie, których nie można usunąć.
Przed użyciem zawsze sprawdź, czy noże, śruby i zespół noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone
noże i śruby parami, w celu zachowania wyważenia.
W przypadku urządzeń wielonożowych zachowaj ostrożność, gdyż obrót jednego noża może spowodować obroty innych noży.

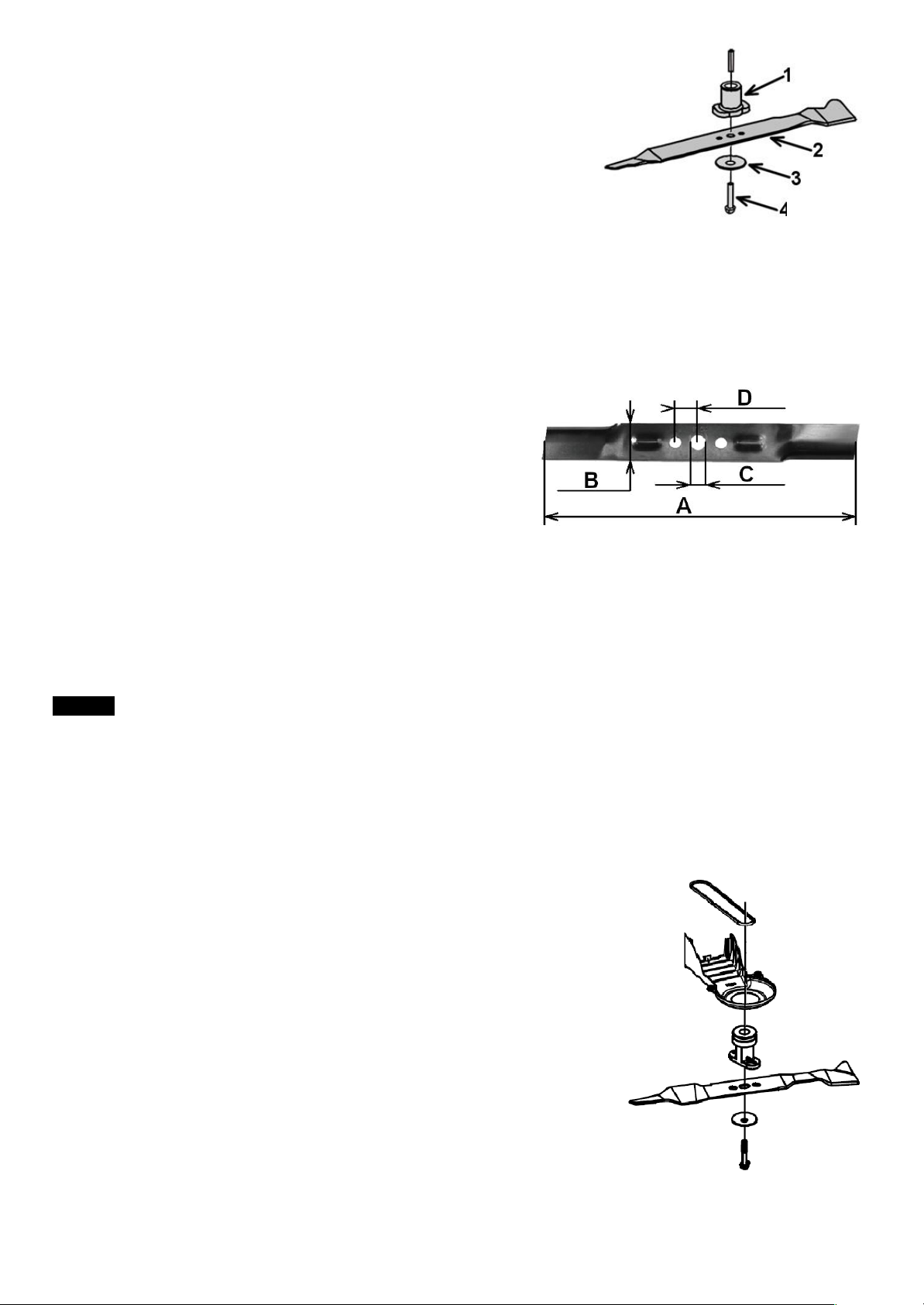

. . Ostrzenie noża
Aby zapewnić kosiarce optymalne warunki pracy, nóż maszyny powinien być naostrzony. Ta prosta z pozoru czynność musi być
wykonana ze szczególną starannością. Wymaga to dużej wiedzy tec hnicznej i niezbędnego sprzętu serwisowego. Producent nie
odpowiada za wszelkie uszkodzenia kosiarki związane ze źle przeprowadzoną czynnością ostrzenia noża. Zalecany kąt to 30°.
Bezpiecznie jest zlecić ostrzenie noża autoryzowanemu serwisowi firmy NAC.
Przed przystąpieniem do ostrzenia kosiarkę należy wyłączyć, poczekać na schłodzenie się silnika, zdjąć prz ewód wysokiego
napięcia ze świecy zapłonowej, ewentualnie wymontować akumulator i odkręcić nóż.
Nóż można ostrzyć ręcznie, przy pomocy osełki lub odpowiedniego pilnika do metalu, jeszcze lepiej profesjonalną ostrzałką, cały
czas mając na uwadze fakt, że ostrze może ulec przegrzaniu, tym samym nie będzie nadawać się do pracy. Zalecane jest używanie
ciekłego chłodziwa do obróbki meta lu, dopuszczalne jest użycie wody cały czas mając na uwadze fakt, że nie wszystkie maszyny
ostrzące mogą pracować w strumieniu chłodziwa. Zabarwienie po wierzchni ostrza na kolor niebieski świadczy o uszkodzeniu noża,
którego nie należy już używać.
Po każdym ostrzeniu noża należy bezwzględnie go wyważyć. Jeżeli użytkownik nie dysponuje wyważarką i odpowiednią
wiedzą, konieczne jest oddanie noża do specjalistycznego serwisu w celu wyważenia. Praca z niewyważonym nożem powoduje
powstanie nadmiernych wibracji i w konsekwencji może spowodować poluzowanie połączeń śrubowych całego urządzenia, ze
śrubą mocowania noża włącznie, co może być niebezpieczne dla zdrowia i życia użytkownika.
. . Użytkowanie
Koś tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym.
Nie koś podczas deszczu, zwłaszcza podczas burzy. Unikaj koszenia mokrej trawy.
Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.
Chodź, nigdy nie biegaj. Pamiętaj by zachować pewną, bezpieczną pozycję.
Kosiarkami wirnikowymi koś w poprzek zbocza, nigdy w górę lub w dół.
Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.
Nie koś na nadmiernie pochylonych zboczach, tzn. na zboczach o pochyleniu większym niż 15º.
Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu urządzenia do siebie.
Wyłącz urządzenie, jeśli ma być przechylane lub podczas przemieszczania go po innych niż trawiaste powierzchniach i gdy jest
transportowane do miejsca koszenia i z powrotem.
Przed transportem kosiarki należy schłodzić silnik, spuścić paliwo i olej.
Nie używaj urządzenia z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych
osłon i/lub pojemników na trawę.
Uruchamiaj silnik zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od noży.
Nie uruchamiaj kosiarki, gdy jest ona przechylona, chyba że jest to niezbędne w celu uruchomienia w wysokiej trawie. W tym
przypadku należy, nac iskając na uchwyt, unieść przednią część narzędzia, ale tylko na tyle, na ile jest to niezbędnie konieczne,
po czym powoli opuść kosiarkę na podłoże. Zwrócić uwagę, by podczas całej operacji obie dłonie pewnie trzymały uchwyt.
Nie trzymaj rąk i stóp w pobliżu obracających się części. W przypadku kosiarek wirnikowych pilnuj, aby otwór wyrzutowy przez
cały czas nie był zapchany.
Podczas uruchamiania kosiarki z napędem nie przyciągaj dźwigni uruchamiającej napęd.
Page 9
9

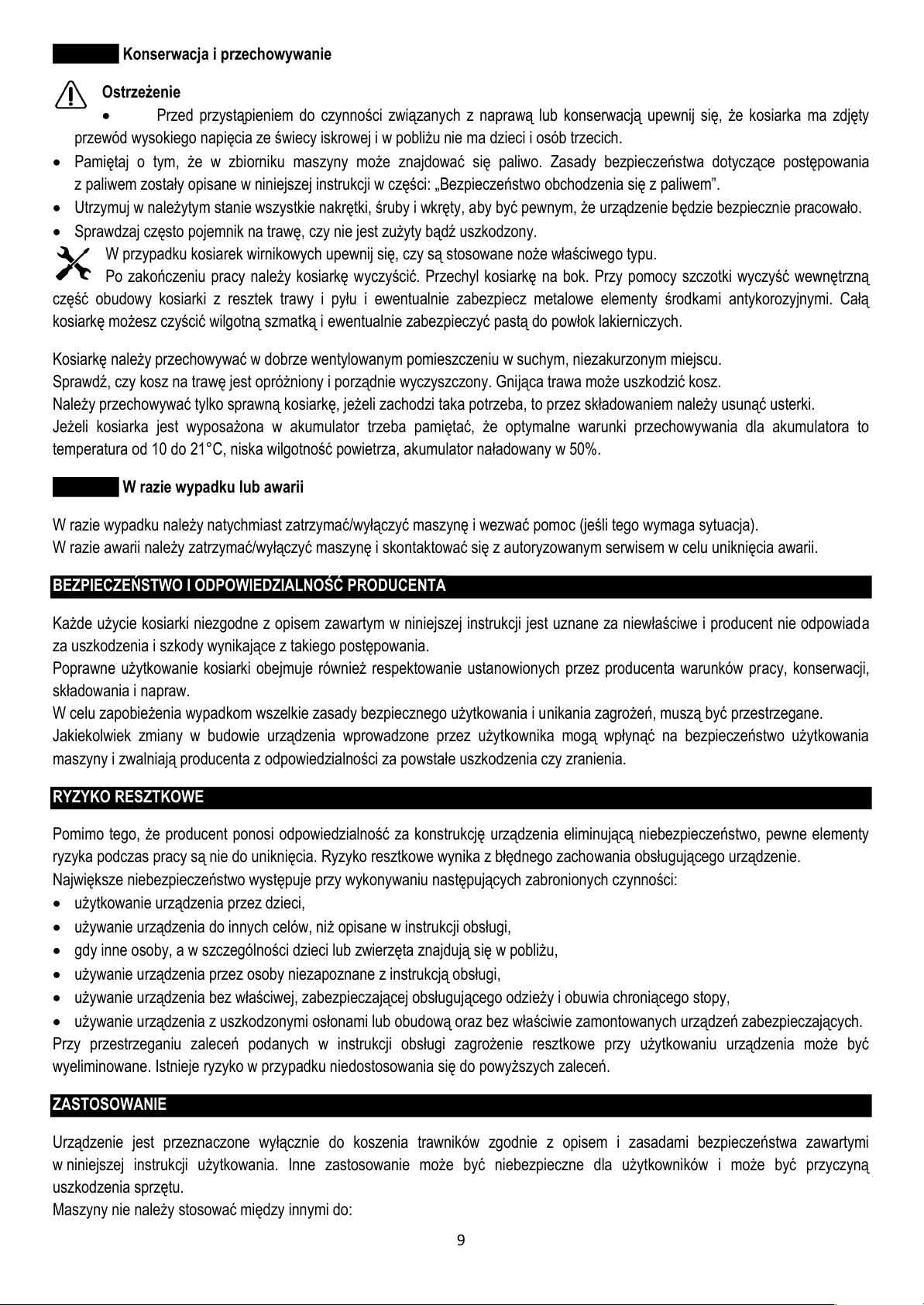

. . Konserwacja i przechowywanie
Ostrzeżenie
Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że kosiarka ma zdjęty
przewód wysokiego napięcia ze świecy iskrowej i w pobliżu nie ma dzieci i osób trzecich.
Pamiętaj o tym, że w zbiorniku maszyny może znajdować się paliwo. Zasady bezpieczeństwa dotyczące postępowania
z paliwem zostały opisane w niniejszej instrukcji w części: „Bezpieczeństwo obchodzenia się z paliwem”.
Utrzymuj w należytym stanie wsz ystkie nakrętki, śruby i wkręty, aby być pewnym, że urządzenie będzie bezpiecznie pracowało.
Sprawdzaj często pojemnik na trawę, czy nie jest zużyty bądź uszkodzony.
W przypadku kosiarek wirnikowych upewnij się, czy są stosowane noże właściwego typu.
Po zakończeniu pracy należy kosiarkę wyczyścić. Przechyl kosiarkę na bok. Przy pomocy szczotki wyczyść wewnętrzną
część obudowy kosiarki z resztek trawy i pyłu i ewentualnie zabezpiecz metalowe elementy środkami antykorozyjnymi. Całą
kosiarkę możesz czyścić wilgotną szmatką i ewentualnie zabezpieczyć pastą do powłok lakierniczych.
Kosiarkę należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.
Sprawdź, czy kosz na trawę jest opróżniony i porządnie wyczyszczony. Gnijąca trawa może uszkodzić kosz.
Należy przechowywać tylko sprawną kosiarkę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.
Jeżeli kosiarka jest wyposażona w akumulator trzeba pamiętać, że optymalne warunki przechowywania dla akumulatora to
temperatura od 10 do 21°C, niska wilgotność powietrza, akumulator naładowany w 50%.
. . W razie wypadku lub awarii
W razie wypadku należy natychmiast zatrzymać/wyłączyć maszynę i wezwać pomoc (jeśli tego wymaga sytuacja).
W razie awarii należy zatrzymać/wyłączyć maszynę i skontaktować się z autoryzowanym serwisem w celu uniknięcia awarii.
BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA
Każde użycie kosiarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie odpowiad a
za uszkodzenia i szkody wynikające z takiego postępowania.
Poprawne użytkowanie kosiarki obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji,
składowania i napraw.
W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń, muszą być przestrzegane.
Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania
maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.
RYZYKO RESZTKOWE
Pomimo tego, że producent ponosi odpowiedzialność za konstrukcję urządzenia eliminującą niebezpieczeństwo, pewne elementy
ryzyka podczas pracy są nie do uniknięcia. Ryzyko resztkowe wynika z błędnego zachowania obsługującego urządzenie.
Największe niebezpieczeństwo występuje przy wykonywaniu następujących zabronionych czynności:
użytkowanie urządzenia przez dzieci,
używanie urządzenia do innych celów, niż opisane w instrukcji obsługi,
gdy inne osoby, a w szczególności dzieci lub zwierzęta znajdują się w pobliżu,
używanie urządzenia przez osoby niezapoznane z instrukcją obsługi,
używanie urządzenia bez właściwej, z abezpieczającej obsługującego odzieży i obuwia chroniącego stopy,
używanie urządzenia z uszkodzonymi osłonami lub obudową oraz bez właściwie zamontowanych urządzeń zabezpieczających.
Przy przestrzeganiu zaleceń podanych w instrukcji obsługi zagrożenie resztkowe przy użytkowaniu urządzenia może być
wyeliminowane. Istnieje ryzyko w przypadku niedostosowania się do powyższych zaleceń.
ZASTOSOWANIE
Urządzenie jest przeznaczone wyłącznie do koszenia trawników zgodnie z opisem i zasadami bezpieczeństwa z awartymi
w niniejszej instrukcji użytkowania. Inne zastosowanie może być niebezpieczne dla użytkowników i może być przyczyną
uszkodzenia sprzętu.
Maszyny nie należy stosować między innymi do:
Page 10
10
- zbierania liści czy oczyszczania terenu z suchych roślin,
- wyrównywania kretowisk,
- przycinania krzewów,
- rozdrabniania gałęzi.
DODATKOWE INFORMACJE DLA UŻYTKOWNIKA
Przeprowadzenie prac związanych z konserwacją i regulacją przed rozpoczęciem lub po zakończeniu sezonu może stanowić
problem nawet dla zaawansowanych użytkowników. Wychodząc naprzeciw tym potrzebom firma NAC pragnie zaproponować
Państwu usługę polegającą na przygotowaniu maszyny do przechowywania i/lub pracy. W zakres tej usługi wchodzić może:
wymiana świecy, czyszczenie, konserwacja, wymiana oleju, wymiana filtra i nasmarowanie elementów ruchomych, naostrzenie
i wyważenie noża oraz inne prace związane z regulacją i konserwacją sprzętu. Zapewni to długotrwałą i niezawodną pracę oraz da
pewność, że maszyna jest bezpieczna.
PRZYGOTOWANIE DO PRACY
Kosiarka dostarczona jest przez producenta w opakowaniu kartonowym w stanie częściowo rozmontowanym. Po zapoznaniu się
z instrukcją obsługi oraz rysunkami montażowymi, złożenie kosiarki nie powinno sprawiać zbytnich trudności. Wszystkie potrzebne
elementy do montażu znaj dują się w opakowaniu. Ta instrukcja obsługi odnosi się do różnych modeli kosiarek. Omawiana kosiarka
może różnić się od nabytej. Czytaj te fragmenty, które odnoszą się do modelu urządzenia, któr e posiadasz.

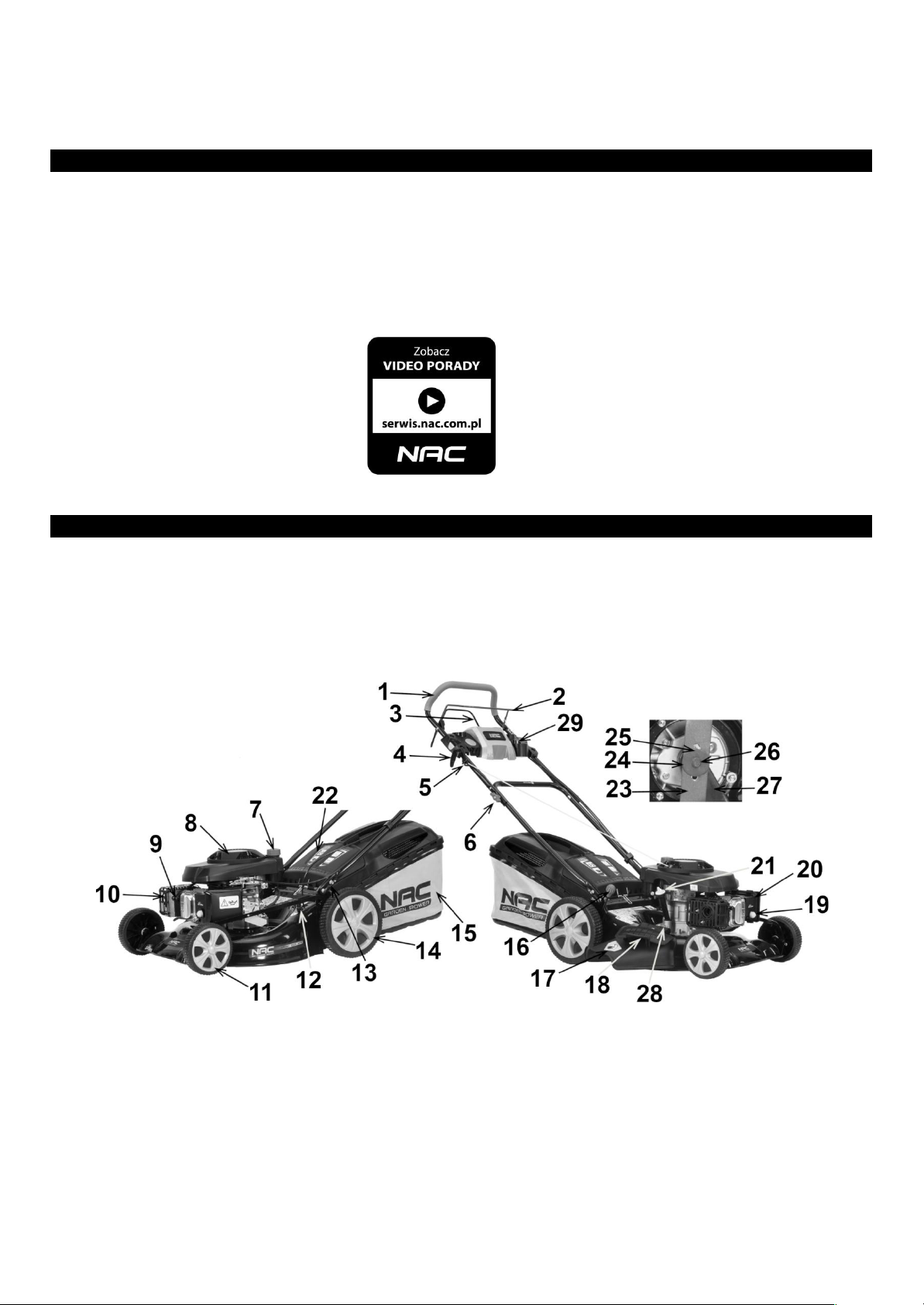

Budowa kosiarki spalinowej. (Rys. 1)
1 Rękojeść 16 Dźwignia regulacji wysokości koszenia
2 Dźwignia hamulca silnika 17 Kierownica wyrzutu bocznego
3 Dźwignia napędu z linką 18 Klapa wyrzutu bocznego
4 Uchwyt rozrusznika z linką 19 Pompka paliwa
5 Punkt mocowania uchwytu rozrusznika 20 Obudowa filtra powietrza
6 Pokrętło 21 Korek wlewu oleju
7 Korek wlewu paliwa 22 Osłona kosza
8 Silnik 23 Nóż
9 Fajka świecy zapłonowej 24 Pasek klinowy napędu pod osłoną
10 Tłumik 25 Adapter noża
Rys. 1
Page 11
11
11 Koło przednie 26 Śruba i podkładka mocująca
12 Przyłącze systemu mycia obudowy 27 Osłona paska klinowego
13 Wkręty połączenia rękojeści z obudową 28 Korek spustu oleju (jeśli występuje)
14 Koło tylne 29 Uchwyt na akcesoria
15 Kosz

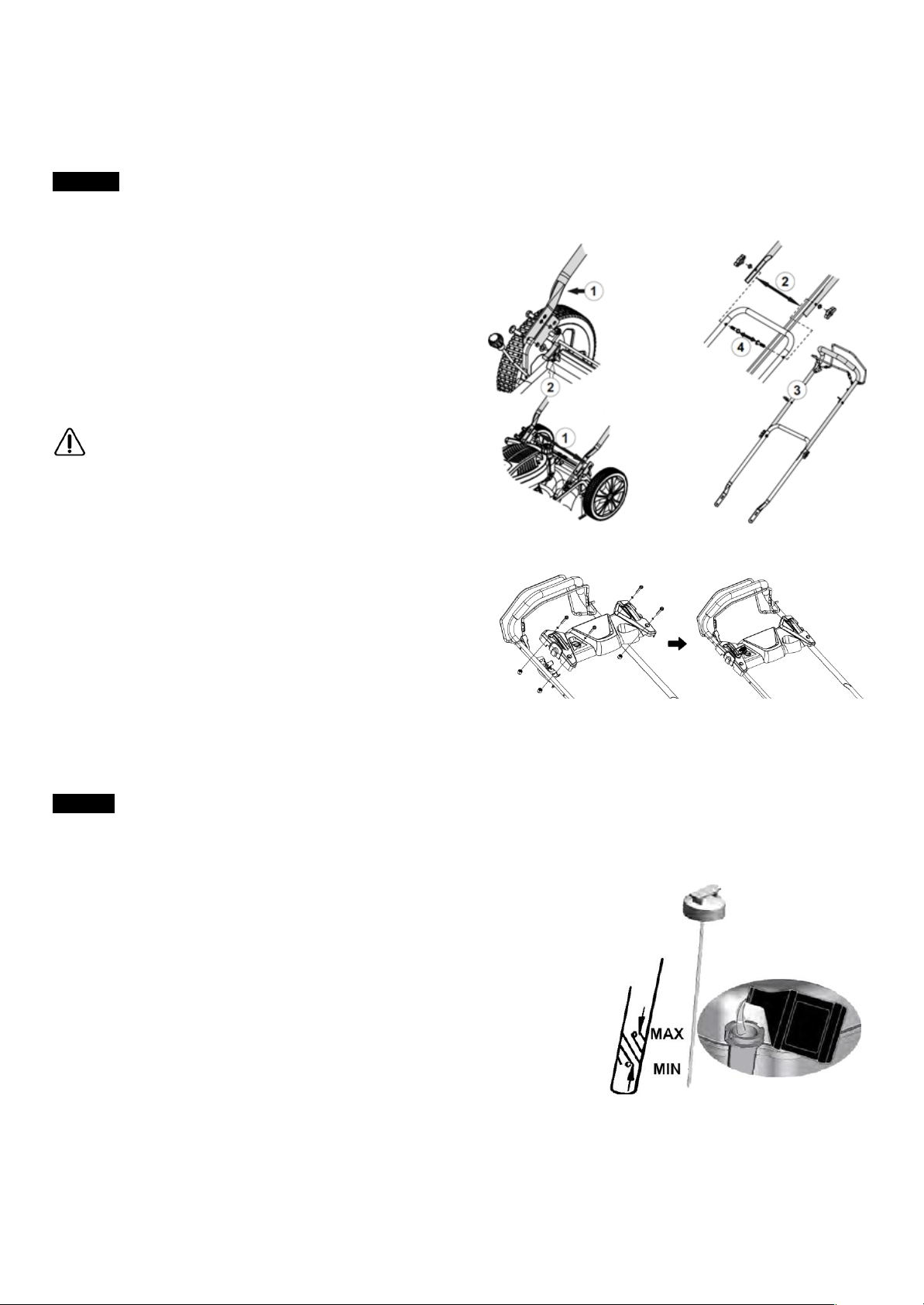

. . Montaż
Wszystkie części kosiarki zostały zmontowane fabrycznie. Rękojeść kosiarki została ustawiona fabrycznie w pozycji
przechowywania.
1. Ustaw dolną rękojeść 1 (Rys. 2) w pozycję użytkowania
upewniając się, czy rękojeść znajduje się pomiędzy
ogranicznikami i dokręć ją śrubą motylkową 2 (Rys.2).
2. Ustaw górną rękojeść 3 (Rys. 3) w pozycję użytkowania
i zablokuj ją za pomocą śruby motylkowej 2 (Rys.3) i śrub
4 (Rys. 3).
Uwaga! Podczas rozkładania i składania rękojeści zwróć
uwagę, by nie doszło do złamania lub pogięcia linek.
Pogięta lub w inny sposób uszkodzona linka może
uniemożliwić prawidłową pracę kosiarki.
3. Zamocuj uchwyt na akcesoria przykręcając go za pomocą
śrub (Rys. 4).
4. Zamocuj uchwyt rozrusznika 4 (Rys. 1) w punkcie mocowania
5 (Rys. 1).
Uwaga! Linka rozrusznika wysuwa się z oporem. Przyciągnij do
siebie dźwignię hamulca silnika i powoli ciągnąc wysuń linkę na
konieczną długość. Trzeba pamiętać, że energiczne
pociągnięcie linki rozrusznika może uruchomić kosiarkę.
5. Ułóż przewody i linki, aby nie doszło do ich pogięcia. Przytwierdź je do rurek rękojeści za pomocą załączonych spinek.
. Napełnianie silnika olejem
Silnik fabrycznie nie jest napełniony olejem. W silniku mogą znajdować się śladowe ilości oleju pozostałe po kontroli technicznej
w fabryce. Przed pierwszym uruchomieniem należy wlać około 0,6L oleju silnikowego o s pecyfikacji SAE30 sprawdzając na
bagnecie zintegrowanym z korkiem wlewu oleju jego poziom.
Poziom oleju musi znajdować się pomiędzy kreskami: min. / max.
Zalecany jest oryginalny olej do kosiarek spalinowych firmy NAC.
Zamiennie dopuszczalne jest stosowanie oleju o specyfikacji 10W30.
Pierwszą wymianę oleju należy przeprowadzić po 5h pracy kosiarki, po wypaleniu
około dwóch zbiorników paliwa. Następne wymiany oleju należy przeprowadzać co
25h pracy, jednak nie rzadziej niż raz na rok.
Zużyty olej spuszczać, gdy silnik jest jeszcze gorący.
Należy systematycznie sprawdzać poziom oleju przed każdym uruchomieniem kosiarki.
W razie potrzeby należy uzupełnić olej.
Zużytego oleju nie należy się pozbywać w sposób przypadkowy, w ylewać do kanalizacji lub bezpośrednio do środowiska.
Należy go odstawić do punktu utylizacji oleju.
Rys. 2 Rys. 3
Rys. 5
Rys. 4
Page 12
12
. . Tankowanie paliwa
Przed rozpoczęciem użytkowania zapoznaj się z zasadami bezpieczeństwa, użytkowania, obsługi i przechowywania, zawartymi
w niniejszej Instrukcji Obsługi.
Paliwo nalewać na zewnątrz pomieszczeń, w miejscu, gdzie nie ma zagrożenia powstania iskier lub płomieni.
Benzynę należy przechowywać tylko w odpowiednich pojemnikach (kanistrach), które posiadają atest. Sprawdzaj systematycznie
stan pojemników do przechowywania paliwa.
Zbiorniki paliwa należy bezpiecznie zamknąć. Ze względów bezpieczeństwa należy wymienić uszkodzone korki wlewu paliwa.
Do przechowywania materiałów eksploatacyjnych, np. paliwa czy oleju, nie używać butelek po napojach lub podobnych, gdyż inne
osoby, a zwłaszcza dzieci, mogłyby się z nich napić.
Zbiornik paliwa należy napełniać tylko na wolnym powietrzu; w czasie tankowania nie wolno palić.
Benzynę należy uzupełniać przed uruchomieniem silnika spalinowego.
Nie wolno odkręcać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika spalinowego lub gdy silnik jest gorący.
Nie napełniać nadmiernie zbiornika paliwa! Ze względu na rozszerzalność cieplną paliwa nie wolno napełniać zbiornika
powyżej dolnej krawędzi króćca wlewowego.
Urządzenia nie wolno przechowywać z napełnionym zbiornikiem paliwa wewnątrz pomieszczeń. Powstające pary benzyny mogą
zetknąć się z otwartym ogniem i ulec zapłonowi. Jeżeli istnieje konieczność opróżnienia zbiornika paliwa, należy zrobić to na
zewnątrz pomieszczeń. Przed uruchomieniem maszyny należy upewnić się, że na maszynie i w jej pobliżu nie znajduje się rozlane
paliwo. W razie potrzeby wytrzeć paliwo.
Uwaga! Pary benzyny są łatwopalne. Przed uruchomieniem kosiarki up ewnij się, że pracująca maszyna znajduje
się w odległości nie mniejszej niż 3 m od zbiorników z paliwem.
OBSŁUGA

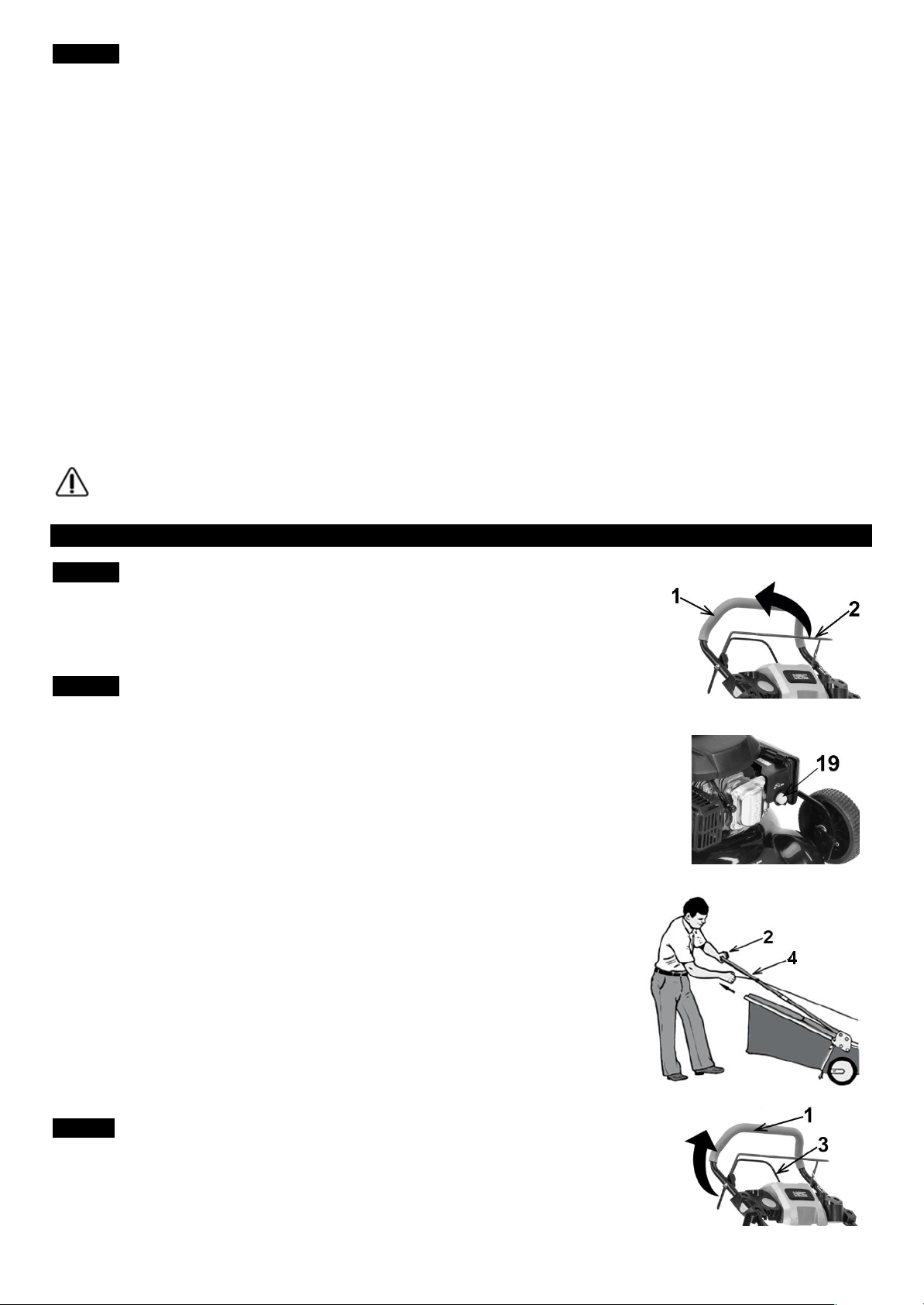

. . Dźwignia hamulca
Przed uruchomieniem silnika należy przyciągnąć dźwignię hamulca 2 do rękojeści 1 (Rys. 5).
Zwolnienie dźwigni hamulca powoduje zatrzymanie się silnika i noża tnącego.
. . Rozruch silnika
Ostrzeżenie! Kiedy silnik jest uruchomiony, noże tnące obracają się.
Sprawdź poziom oleju (Rys. 4).
Napełnij zbiornik paliwa czystą benzyną bezołowiową.
Upewnij się, że przewód świecy zapłonowej jest podłączony do świecy.
Nac iśnij 3-4 razy pompkę ssania 19 (Rys. 6) (jeśli występuje).
Stań za kosiarką, jak pokazano na Rys. 7.
Jedną ręką należy trzymać dźwignię hamulca 2 (Rys. 7) w pozycji pracy,
tak jak pokazano na rysunku.
Drugą ręką należy chwycić uchwyt linki rozrusznika 4 (Rys. 7).
Lekko przyciągając do siebie linkę skasuj luz rozrusznika, a gdy poczujesz opór
mocno
i energicznie pociągnij linkę 4 (Rys. 7) i pozwól jej powoli wrócić na swoje miejsce.
Nie puszczaj uchwytu linki, aż do chwili, gdy linka zostanie wciągnięta przez układ
powrotny rozrusznika.
Jeśli silnik nie uruchamia się po 5-6 pociągnięciach, postępuj zgodnie ze
wskazówkami, opisanymi w rozdziale „Przeglądy i diagnozowanie problemów”.
. Praca z napędem
Aby uru chomić napęd należy przyciągnąć do rękojeści 1 (Rys. 8) dźwignię napędu
3 (Rys. 8).
W każdym momencie można wyłączyć napęd zwalniając dźwignię napędu i pracować
Rys. 5
Rys. 7
Rys. 8
Rys. 6
Page 13
13
urządzeniem, jak kosiarką bez napędu.
Nie należy zawracać kosiarką z włączonym napędem, ponieważ może to doprowadzić do awarii przeniesienia napędu.
. Ustawienie wysokości koszenia
Uwaga! Przed zmianą wysokości koszenia należy zatrzymać silnik i rozłączyć przewód świecy
zapłonowej.
Żeby ustawić pożądaną wysokość koszenia, należy zmienić pozycję dźwigni regulacyjnej 16 (Rys. 9)
znajdującej się na obudowie kosiarki.
Istnieje możliwość wyboru kilku różnych wysokości koszenia w zakresie 25-75 mm.

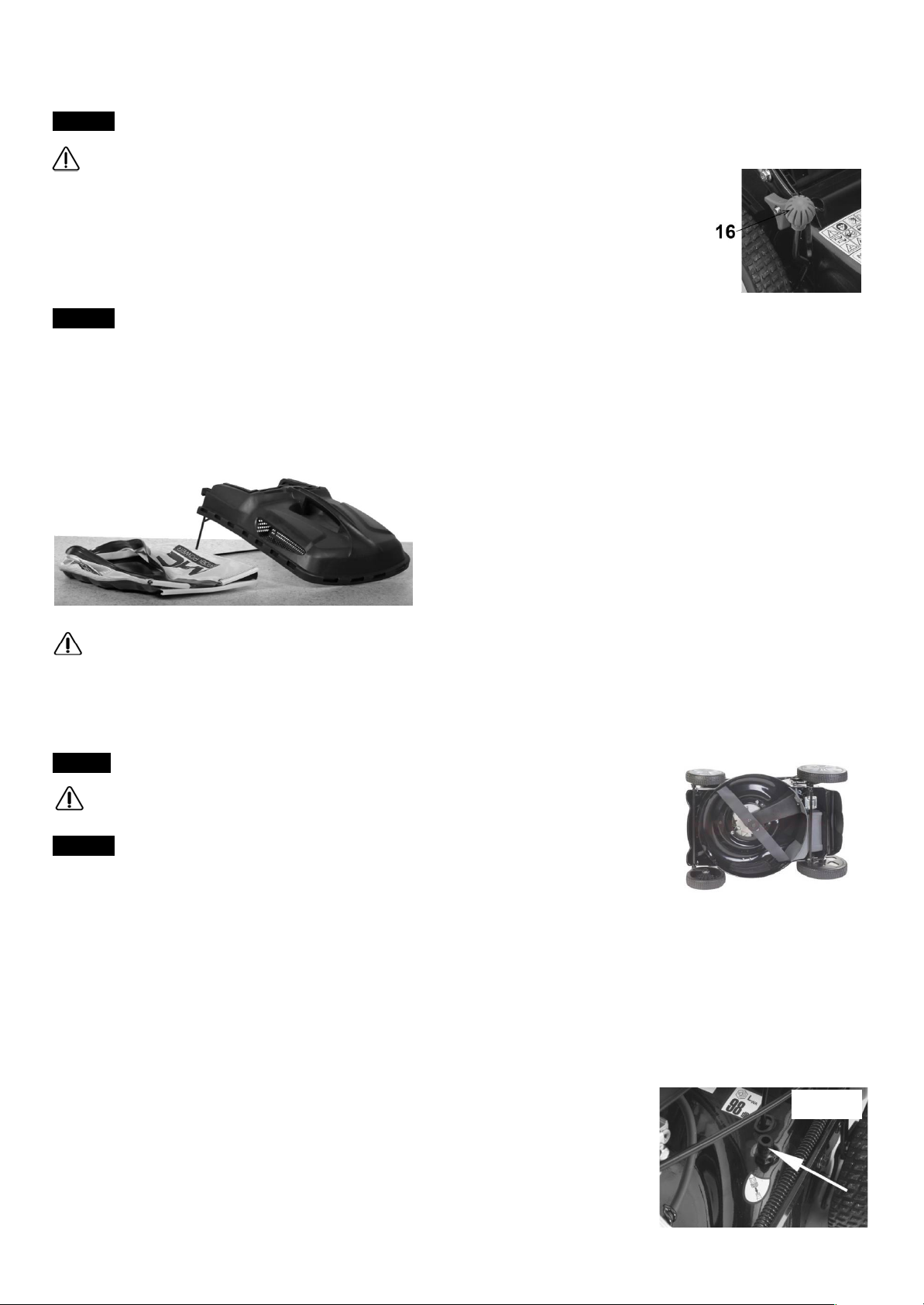

. Montaż kosza na trawę
Złóż kosz przymocowując jego część siatkową do metalowego stelaża za pomocą plastikowych klipsów.
Podnieś osłonę kosza kosiarki.
Włóż kosz zaczepiając haki przy wlocie do kosza na przeznaczony do tego celu pręt przy osłonie wylotu kosiarki, następnie
opuść osłonę.
Należy upewnić się, czy haki są zamocowane prawidłowo na drążku osłony tylnej.
Ostrzeżenie!
Często sprawdzaj stan techniczny kosza na trawę.
Jeśli jakiekolwiek części są zużyte lub uszkodzone, należy je wymienić na części nowe, które są dostępne w autoryzowanych
punktach serwisowych.
. O próżnianie kosza na trawę
Ostrzeżenie! Przed opróżnieniem i zdejmowaniem kosza należy zatrzymać silnik.
. Czyszczenie obudowy zespołu tnącego
Ostrzeżenie! Kiedy silnik jest uruchomiony, noże tnące obracają się.
Po zakończeniu pracy należy dokładnie wyczyścić całe urządzenie.
Przed czyszczeniem obudowy należy zatrzymać silnik i rozłączyć przewód świecy zapłonowej.
Przed czyszczeniem należy opróżnić zbiornik paliwa.
Nie przechylając kosiarki na bok połóż ją na ziemi tak, aby przednie koła były w powietrzu (Rys. 11).
Spód kosiarki oczyścić przy użyciu szczotki i wody.
Nie stosować wysokociśnieniowych urządzeń czyszczących, gdyż woda pod wysokim ciśnieniem może zerwać ochronę lakierniczą
obudowy.
Nie wolno używać intensywnych środków czyszczących i myjących, np. agresywnych
detergentów, mogą one uszkodzić tworzywa sztuczne i metale, co może skutkować
pogorszeniem bezpieczeństwa pracy urządzenia.
Drugim sposobem umycia obudowy jest skorzystanie z systemu mycia obudowy.
Po podłączeniu węża do specjalnego szybkozłącza, które jest już zamontowane w obudowie
kosiarki i odkręceniu wody uruchom kosiarkę. Urządzenie czyści się podczas obrotów noża, na
Rys. 9
Rys. 10
Rys. 11
Rys. 12
Page 14
14
który wpada silny strumień wody wypłukujący resztki zalegającej trawy. (Rys. 12).
W kosiarkach z napędem należy okresowo kontrolować stan paska napędu, należy też sprawdzać czy pod osłoną paska napędu
nie zgromadziły się trawa i kurz. Zanieczyszczenia zalegające wewnątrz osłony mogą być przyczyną awarii napędu. Aby wyczyścić
komorę paska napędu należy odkręcić osłonę i usunąć trawę i kurz. Nie zawsze zachodzi konieczność zdejmowanie noża
i adaptera.
Uwaga! Jeżeli dek (spód obudowy) kosiarki jest wypiastowany przez trawę w wyniku pracy urządzenia, przerwanie i porysowanie
powłoki lakierniczej jest rzeczą normalną i wynika z eksploatacji urządzenia. Nie podlega reklamacji.

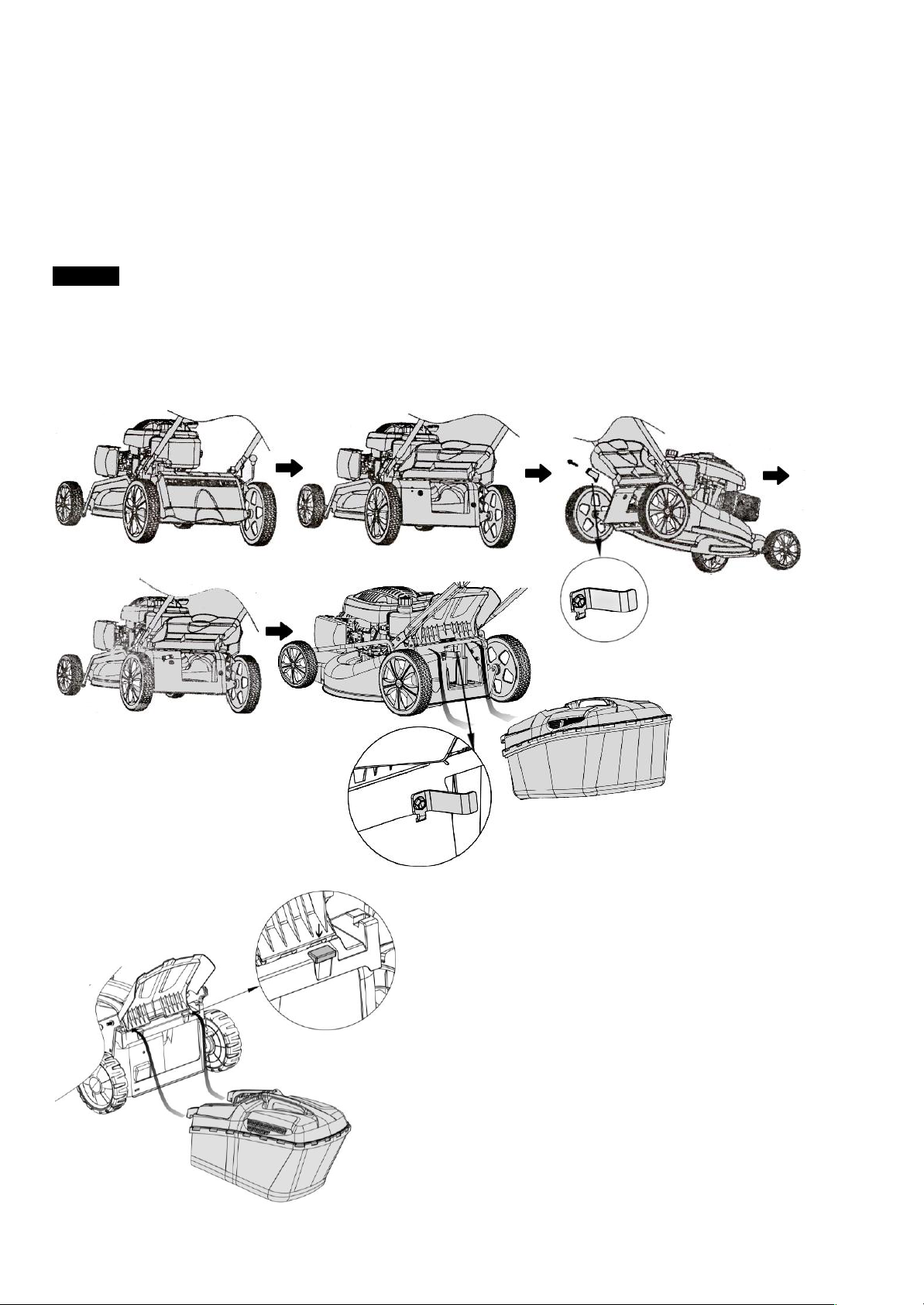

. . Montaż uchwytu podtrzymującego kla pę / wyrzut tylny
Jeżeli chcemy użyć funkcji wyrzutu tylnego należy zamocować ogranicznik, który uniemożliwi całkowite zamknięcie ty lnej klapy
kosiarki a tym samym wyrzut skoszonej trawy. W zależności od zakupionego modelu kosiarki może to być uchwyt w kształcie
odwróconej litery Z, który należy przykręcić do obudowy kosiarki za pomocą załączonej śruby (Rys. 13a) lub plastikowe zatyczki
(Rys. 13b), które należy włożyć w przeznaczone do tego otwory w tylnej obudowie kosiarki.
Rys. 13b
Rys. 13a
Page 15
15
. Funkcja mielenia
Mulczowanie (ściółkowanie) to zabieg pielęgnacyjny polegający na rozdrobnieniu koszonej
trawy.
System mulczowania pozwala na pełne lub częściowe pozostawienie jej na glebie, gdzie
ulega
ona rozkładowi i dostarcza substancji pokarmowych.
Trawnik spełnia warunki do mulczowania, kiedy trawa ma nie więcej niż 4 cm. Trawnik, na
którym będzie przeprowadzane mulczowanie, musi być regularnie i dość często koszony –
nawet co kilka dni. Podczas mulczowania na powierzchni można, bez szkody dla trawnika,
pozostawić tylko młode i delikatne źdźbła, ponieważ ulegają one rozkładowi i nie gniją.
Aby uruchomić funkcję mielenia wystarczy zdjąć kosz na trawę i usunąć kierownicę wyrzutu
bocznego 16 (Rys. 15) (jeżeli była założona), zamknąć klapę wyrzutu bocznego, zamontować
przystawkę/zaślepkę do mielenia trawy do tylnego otworu wylotowego (Rys. 14) i zamknąć
tylną klapę.
Żeby mulczowanie było w pełni efektywne należy dokupić nóż mielący.

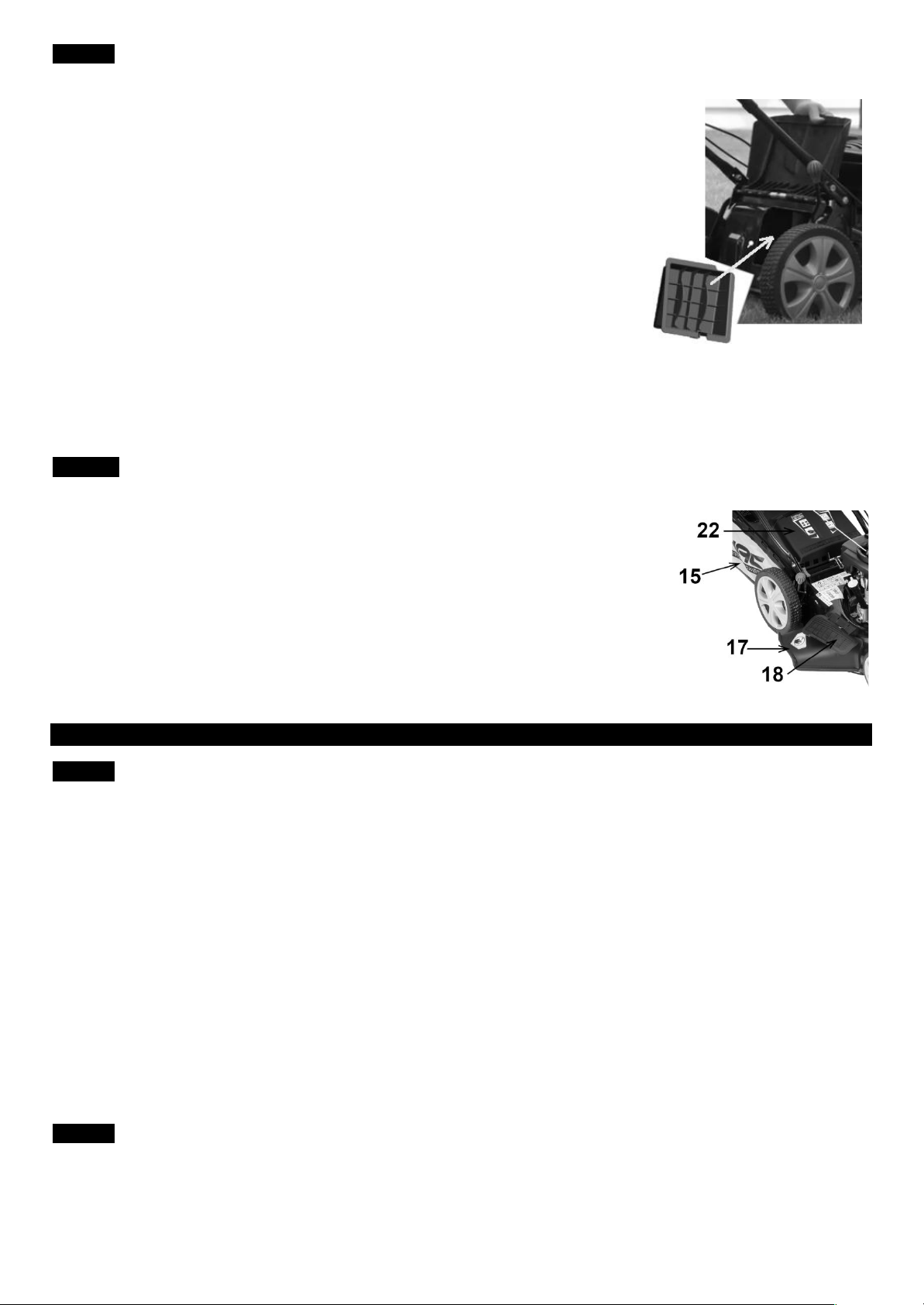

. . Funkcja wyrzutu bocznego
Aby pracować z użyciem wyrzutu bocznego należy:
Zdjąć kosz na trawę 15 (Rys. 15) (jeżeli był założony), włożyć zaślepkę do mulczowania do
tylnego otworu wylotowego i zamknąć klapę 22 (Rys. 15).
Podnieść klapę wyrzutu bocznego 18 (Rys. 15) i za pomocą zaczepów zamontować
kierownicę wyrzutu bocznego 17 (Rys. 15). Uwaga: do podniesienia klapy wyrzutu bocznego
może być potrzebne użycie dużej siły lub otwarcie specjalnej blokady uniemożliwiającej jej
samoczynne otwarcie.
Oprzeć klapę wyrzutu bocznego na kierownicy wyrzutu bocznego (bocznym kanale
wylotowym).
KONSERWACJA
. Obsługa noża tnącego
Adapter jest elementem bezpieczeństwa kosiarki chroniącym użytkownika przy uderzeniu noża w przedmioty inne niż trawa np.
kamienie, gałęzie, kretowiska.
Przed sprawdzaniem noża tnącego lub wałka mocowania noży należy rozłączyć przewód świecy zapłonowej.
Jeśli nó ż uderzy w jakiś przedmiot, zatrzymaj silnik, rozłącz przewód świecy zapłonowej i sprawdź kosiarkę pod k ątem
ewentualnych uszkodzeń. Sprawdź, czy nie został uszkodzony (wygięty lub pęknięty) nóż tnący, wał napędowy lub adapter, do
którego zamocowany jest nóż.
Często sprawdzaj czy noże nie są pogięte, czy nie są nadmiernie zużyte, czy nie ma jakichkolwiek innych uszkodzeń takich jak
pęknięcia czy odkształcenia.
Uszkodzone części muszą być wymienione na nowe, zalecane przez producenta. Dla bezpieczeństwa należy wymieniać noże co
dwa lata. Noże powinny być dobrze naostrzone (szczegóły w rozdziale „Ostrzenie noża). Tępe noże szarpią trawę powodując
zżółknięcie jej końcówek.
Uwaga! Po każdym ostrzeniu należy bezwzględnie wyważyć nóż. Nóż niewyważony może być przyczyną niebezpiecznych wib racji,
które mogą uszkodzić kosiarkę i/lub mogą być przyczyną wypadku”).
Często sprawdzaj śrubę mocującą nóż. Śruba musi być mocno dokręcona momentem 45 do 55 Nm.
. Demontaż noża
1 Adapter 3 Podkładka
Rys. 14
Rys. 15
Page 16
16
2 Nóż 4 Śruba
Nóż tnący 2 (Rys. 16) może być bardzo ostry, żeby uchronić ręce przed zranieniem
zakładaj rękawice ochronne.
Opróżnij zbiornik paliwa.
Drewnianym klockiem zabezpiecz nóż przed obracaniem się.
Odkręć śrubę mocującą nóż.
Sprawdź stan noża (patrz rozdział „Obsługa noża tnącego”).
Wymień zużyty lub uszkodzony nóż na nowy, zalecany przez producenta.
Uwaga! Podczas zakładania noża należy pa miętać o kierunku pracy noża. Jeśli nóż zostanie zamocowany nieprawidłowo,
odwrotnie to nie będzie kosić we właściwy sposób i może być przyczyną wypadku.
Dok ręć śrubę momentem od 45 do 55 Nm. Zbyt słabo dokręcona śruba mocująca może spowodować poluzowanie się noża, co
może być przyczyną wypadku.
Zaleca się stosowanie noży tnących firmy NAC dedykowanych do danego modelu kosiarki. Wymiary noża opisuje Rys. 17.
Najważniejsze parametry noża:
— A – długość, dopuszcza się stosowanie noży węższych, jednak trzeba
się wtedy liczyć z tym, że skuteczna szerokość cięcia będzie mniejsza,
— B – szerokość,
— C – średnica otworu mocowania,
— D – rozstaw osi otworów,
— średnica otworów dla klinów bezpieczeństwa jest wystandaryzowana
i wynosi 15,5 mm.
Kształt noża wskazuje na jego cechy, w zależności od kształtu nóż bardziej nadaje się do: koszenia z koszem, koszenia z wyrzutem
bocznym lub mulczowania. Fabrycznie zastosowany nóż uniwersalny może okazać się mniej wydajny, niż byśmy tego oczekiwali,
dlatego zaleca się dokupienie noży akcesoryjnych przeznaczonych do każdej funkcji, a więc jednego do mielenia, drugiego do
wrzucania trawy do kosza.
. Wymiana paska napędowego
Przed rozpoczęciem sezonu zaleca się wymianę paska napędu. Jest to element, który w naturalny sposób zużywa się podczas
pracy kosiarki.
Aby wymienić pasek napędu należy:
– zdemontować nóż tnący (podrozdział „Demontaż noża”),
– zdemontować adapter noża,
– zdemontować osłonę pasa napędowego, zachowując szczególną uwagę by nie zgubić
tulejek dystansowych,
– zdjąć pas napędu z koła pasowego przekładni,
– ostrożnie założyć nowy pas napędowy na koło pasowe przekładni,
– zamontować nóż.
Gdy zastosowano zespolone z adapterem koło pasowe:
– zamontować osłonę pasa wraz z zespolonym z adapterem kołem pasowym wału,
dbając o to by na obu kołach pasowych znajdował się pas napędowy (Rys. 18).
Rys. 16
Rys. 17
Rys. 18
Page 17
17

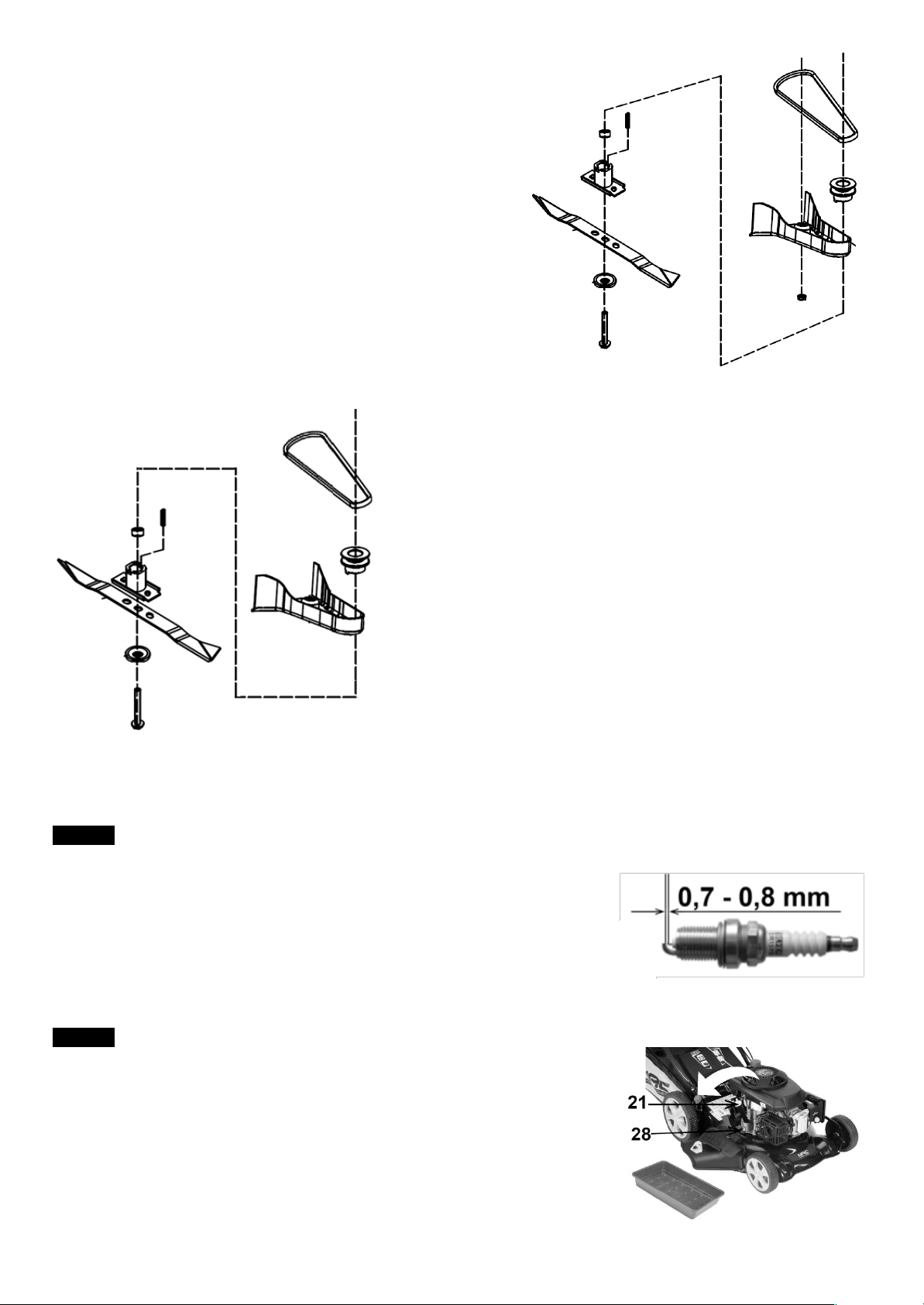

Gdy zastosowano koło pasowe i adapter jako osobne elementy (Rys. 19):
– zamontować koło pasowe na końcówkę wału korbowego,
– założyć pas na koło pasowe,
– zamontować osłonę pasa napędowego,
– zamontować adapter noża.
Uwaga:
Podczas montażu adaptera należy zwrócić uwagą na prawidłowe osadzenie koła w adapterze (Rys. 20).
– zamontować nóż.
Czynności te zaleca się powierzyć autoryzowanemu serwisowi. Jest to usługa odpłatna.
. Obsługa świecy zapłonowej
Świecę zapłonową 9 (Rys. 21) należy wymieniać na początku każdego sezonu
lub po 100 godzinach pracy.
Należy używać oryginalnych świec zapłonowych Torch F7RTC.
Zalecana przerwa pomiędzy elektrodami to: 0,7-0,8 mm (Rys. 21).
Szczelinę sprawdzać za pomocą szczelinomierza listkowego.
W razie jakichkolwiek problemów podczas wymiany lub wyboru świecy skontaktuj się z Centrum Serwisowym NAC.
. Wymiana oleju
Pierwszą wymianę oleju należy przeprowadzić po 4 do 5 godzin pracy silnika.
Następne wymiany oleju przeprowadzać co 25 godzin pracy lub częściej.
Korek spustu oleju 28 (Rys. 22 ) może być zamontowany w bloku silnika, ale jest to
uzależnione od modelu silnika. Jeżeli w silniku nie ma korka spustowego w bloku silnika
to olej wylewamy korkiem wlewowym po uprzednim opróżnieniu zbiornika paliwa:
Odkręć korek wlewu oleju z bagnetem.
Wyjmij filtr powietrza, aby zapobiec wchłonięciu przez niego benzyny w momencie
Rys. 21
Rys. 22
Rys. 19
Rys. 20
Page 18
18
przechylania kosiarki.
Przechyl kosiarkę na stronę korka wlewowego oleju 21 (Rys. 22).
Pozostaw kosiarkę w tej pozycji do momentu, aż olej przestanie płynąć (może to potrwać kilka minut).
Po wylaniu oleju z silnika ustaw kosiarkę w płaskiej pozycji i wlej około 0,6L oleju silnikowego o specyfikacji SAE30 sprawdzając
poziom na bagnecie zintegrowanym z korkiem wlewu oleju. Wkręć korek oleju z bagnetem i zamontuj filtr powietrza.
. Wymiana filtra powietrza
Co 25 godzin pracy należy kontrolować stan filtra powietrza. Wymianę filtra należy obowiązkowo przeprowadzać co 100h pracy lub
wcześniej, jeśli jest zanieczyszczony.
Nacisnąć zaczepy mocujące obudowę filtra lub odkręcić śruby mocujące pokrywy filtra.
Otworzyć pokrywę 1 (Rys. 23).
Wyjąć filtr powietrza.
Filtr główny posiada tzw. filtr wstępny (przedfiltr).
Jeśli filt r nie jes t zniszczony:
– delikatnie s tuknąć filtrem z el ementem papierowym 2 (Rys. 23) o twarde
podłoże, aby poluzować zanieczyszczenia,
– umyć element gąbkowy filtra 3 (Rys. 23) wodą z detergentem,
– wycisnąć do sucha element gąbkowy w czystej szmatce,
– nasączyć element gąbkowy filtra czystym olejem silnikowym a następnie wycisnąć nadmiar oleju.
Jeżeli filtr jest zniszczony lub uszkodzony wymienić filtr na nowy.
Zamontować wszystkie elementy filtra powietrza i upewnić się, że są prawidłowo ustawione.
Założyć pokrywę wsuwając zaczepy w gniazda w obudowie filtra lub dokręcić śrubę.
. Regulacja linek
Podczas użytkowania kosiarki linki mogą się rozciągać i kurczyć.
Należy je wtedy sprawdzić i właściwie wyregulować (jeżeli regulacja występuje w danym modelu) (Rys. 24).
CZYSZCZENIE I PRZECHOWYWANIE
Po zakończeniu pracy należy urządzenie oczyścić z resztek trawy, kurzu i pyłu.
Przed przystąpieniem do czynności związanych z naprawą lub konserwacją upewnij się, że kosiarka ma zdjęty przewód
wysokiego napięcia ze świecy iskrowej i w pobliżu nie ma dzieci i osób trzecich.
Po zakończeniu pracy należy kosiarkę wyczyścić. Przechyl kosiarkę na bok. Przy pomocy szczotki wyczyść wewnętrzną część
obudowy kosiarki z resztek trawy i pyłu i ewentualnie zabezpiecz metalowe elementy środkami antykorozyjnymi. Całą kosiarkę
możesz czyścić wilgotną szmatką i ewentualnie zabezpieczyć pastą do powłok lakierniczych.
Kosiarkę należy przechowywać w suchym, przewiewnym i bezpiecznym miejscu, niedostępnym dla dzieci.
Jeśli kos iarka nie jest użytkowana, należy ją przechowywać czystą, na płaskiej i suchej powierzchni. Jeżeli przerwa w eksploatacji
jest dłuższa niż 30 dni należy:
opróżnić i wyczyścić zbiornik paliwa,
po opróżnieniu i wyczyszczeniu zbiornika należy uruchomić kosiarkę w celu zużycia resztek benzyny w układzie paliwowym,
paliwo zutylizować zgodnie z obowiązującymi przepisami,
opróżnić kosz na trawę,
dokładnie oczyścić urządzenie, zwłaszcza ożebrowanie cylindra i filtr powietrza.
Należy przechowywać tylko sprawną kosiarkę, jeżeli zachodzi taka potrzeba, to przez składowaniem należy usunąć usterki.
Jeżeli kosiarka jest wyposażona w akumulator trzeba pamiętać, że optymalne warunki przechowywania dla akumulatora to
temperatura od 10 do 21°C, niska wilgotność powietrza, akumulator naładowany 50%.
Rys. 24
Rys. 23
Page 19
19
Przygotowanie akumulatora do recyklingu:
Zabezpieczyć terminal akumulatora wytrzymałą taśmą izolacyjną.
UWAGA! Nie wolno próbować niszczyć lub rozłączać akumulatora czy też usuwać któregokolwiek z jego komponentów.
Przechowywać poza zasięgiem dzieci.
Niestosowanie się do powyższych ostrzeżeń może doprowadzić do pożaru i/lub poważnych obrażeń.
TRANSPORT
. Przygotowanie do transportu
Przed transportem kosiarki należy usunąć olej, a następnie: schłodzić silnik, usunąć paliwo ze zbiornika, gaźnika i przewodów
paliwowych.
Urządzenie można transportować tylko w pozycji roboczej, czyli pod kątem maksymalnie 15 stopni od poziomu.
Dopuszczalne jest złożenie rękojeści.
Uwaga! Bądź ostrożny przy składaniu lub rozkładaniu rękojeści, ponieważ można uszkodzić linki. Uszkodzone linki mo gą być
przyczyną złego funkcjonowania kosiarki, a w niektórych przypadkach obniżyć bezpieczeństwo użytkowania urządzenia.
PRZEGLĄDY I DIAGNOZOWANIE PROBLEMÓW
. Przeglądy
Przeglądy
Przed każdym
użyciem
Po 5 godzinach
pracy
Po każdych 25
godzinach pracy
lub raz na sezon
Przed
przechowywaniem
Po każdych 100
godzinach pracy
Olej silnikowy
sprawdź x
wymień
x (tylko jedna
wymiana)
x
Filtr powietrza
sprawdź x
oczyść x
wymień x
Świeca
zapłonowa
sprawdź x
wymień x
Nóż tnący
sprawdź x
naostrz x
Regulacja linek sprawdź x
Adapter sprawdź x
Zabezpieczenie
napędu
sprawdź x
Pasek napędu
(w kosiarkach
z napędem)
wymień
x (przed każdym
sezonem)
Połączenia
gwintowe
sprawdź x x
Page 20
20
Przeglądy
Przed każdym
użyciem
Po 5 godzinach
pracy
Po każdych 25
godzinach pracy
lub raz na sezon
Przed
przechowywaniem
Po każdych 100
godzinach pracy
Paliwo
sprawdź x
opróżnij x
Spód kosiarki
oczyść x
zakonserwuj x
Smarowanie wykonaj x x
Zawory
sprawdź /
wyreguluj
x
Coroczna, po- lub przedsezonowa płatna kontrola przeprowadzona w serwisie pozwoli uniknąć problemów w trakcie
sezonu.
. Usuwanie usterek
Problem Możliwa przyczyna Rozwiązanie problemu
Urządzenie
nie załącza
się
Brak paliwa.
Należy sprawdzić poziom paliwa i w razie potrzeby dolać
paliwa.
Zalana lub uszkodzona świeca zapłonowa. Sprawdzić, wyczyścić lub wymienić świecę zapłonową.
Przerwa w układzie zapłonowym lub
zanieczyszczony wkład paliwowy.
Zlecić naprawę serwisowi sprzętu ogrodniczego, najlepiej jest
powierzyć kosiarkę autoryzowanemu serwisowi NAC.
Kosiarka
pracuje
nierówno
Zanieczyszczony filtr powietrza.
Wymienić lub wyprać filtr w wodzie z mydłem i delikatnie
nasączyć olejem silnikowym.
Paliwo niskiej jakości.
Usunąć paliwo i zatankować kosiarkę paliwem wysokiej
jakości.
Zapchany przewód paliwowy, nie ma paliwa
lub nieświeża mieszanka.
Wyczyścić przewód paliwowy, spr awdzić podawanie paliwa,
dolać świeżej mieszanki paliwowej.
Woda, olej lub brud w systemie paliwowym.
Opróżnić gaźnik za pomocą śruby zlewu paliwa i uzupełnić
świeżą mieszanką.
Zalany gaźnik olejem po przechyleniu kosiarki na
bok.
Oczyścić gaźnik z oleju.
Silnik gaśnie
Źle wyregulowana linka hamulca. Dokonać odpowiedniej regulacji.
Brudny filtr powietrza. Wymienić filtr.
Silnik dymi
Tłumik zalany olejem po przychyleniu kosiarki na
bok.
Uzupełnić olej i uruchomić kosiarkę na 15 min., olej sam się
wypali.
Nadmierne
wibracje
Uszkodzony adapter noża. Wymienić.
Krzywy wał silnika (po uderzeniu).
Natychmiast zatrzymać silnik i zdjąć fajkę świecy zapłonowej.
Dokręcić wszystkie śruby i dokonać innych właściwych
napraw. Jeśli wibracja nie zniknie powierzyć naprawę
autoryzowanemu punktowi serwisowymi.
Poluzowane mocowanie podzespołów
Page 21
21
Problem Możliwa przyczyna Rozwiązanie problemu
Kosiarka nie
wyrzuca
trawy do
kosza
Za wysoka trawa. Kosić na dwa razy.
Mokra trawa. Nie kosić.
Odwrotnie założony lub zużyty nó ż tnący. Założyć prawidłowo lub wymienić nóż tnący.
Brudne podwozie kosiarki. Wyczyścić podwozie kosiarki.
Brudny lub przepełniony kosz. Opróżnić i oczyścić kosz.
Za niskie obroty silnika. Wyregulować obroty w autoryzowanym serwisie.
Nie działa
napęd kół
(wersja z
napędem)
Zużyty lub uszkodzony pas napędowy. Wymienić pas napędowy kół.
Zalegająca ścięta trawa. Oczyścić mechanizm przenoszenia nap ędu.
Źle wyregulowana linka napędu. Wyregulować linkę napędu.
Zużyty mechanizm zabezpieczenia napędu. Wymienić koło zębate.
Spadł pasek napędu.
Sprawdź, czy pasek napędu jest prawidłowo osadzony na
kołach pasowych, w razie potrzeby załóż go.
GWARANCJA I SERWIS
Zakupiony przez Państwa produkt przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku
użytkowania sprzętu do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za zakupione
urządzanie. Informacje na temat gwarancji oraz sieci serwisowej NAC można znaleźć w dołączonej karcie gwarancyjnej.
Pamiętaj, że po każdym użyciu maszynę należy wyczyścić. Utrzymanie sprzętu w czystości zapewni długotrwałą i niezawodną
pracę. Czyszczenie, konserwacja i przeglądy okresowe to nie są naprawy. Autoryzowane serwisy NAC mogą te czynności
przeprowadzić w ramach usługi odpłatnej.
Page 22
22
SCHEMAT ZŁOŻENIOWY URZĄDZENIA
Page 23
23
Page 24
24
DEKLARACJA ZGODNOŚCI
Deklaracja zgodności WE
Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska
z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: Kosiarka spalinowa
model: LS50-196-HSD-NG
numer seryjny: 028 21 2490742246 0000 000001 - 028 24 2490742246 0000 999999
spełnia zasadnicze wymagania:
dyrektywy maszynowej MD 2006/42/EC,
dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
dyrektywy dotyczącej hałasu NEE 2000/14/EC załącznik VI oraz 2005/88/EC,
spełnia wymagania następujących norm zharmonizowanych:
o EN ISO 5395-1:2013,
o EN ISO 5395-2:2013+A1+A2,
o EN ISO 14982:2009,
oraz spełnia wymagania:
o 2016/1628/EU.
2000/14/EC: zastosowana procedura oceny zgodności według załącznika VI
zmierzony maksymalny poziom mocy akustycznej: L
WA
wynosi 96 dB(A),
gwarantowany poziom mocy akustycznej: L
WA
wynosi 98 dB(A).
Procedury oceny zgodności wg NEE 2000/14/EC zrealizowano przy udziale jednostki notyfikowanej:
nazwa: Société Nationale de Certification et d'Homologation
adres: 2a. Kalchesbruck , L-1852 Luxembourg , LUXEMBOURG,
numer identyfikacyjny: 0499
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn
Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 14 stycznia 2021
Page 25
25
GWARANCJA
Szanowni Państwo!
Dziękujemy za dokonanie zakupu naszego produktu i gratulujemy trafnego wyboru. Urządzenie, które Państwo kupiliście, zostało
zaprojektowane i wyprodukowane według najnowszych technologii oraz reprezentuje światowe standardy jakości i niezawodności,
jednocześnie będąc przyjaznym dla środowiska.
Przypominamy o obowiązku dokładnego zapoznania się z procedurami uruchomienia oraz eksploatacji przed rozpoczęciem
korzystania z urządzenia; procedury te są zawarte w dostarczonej z urządzeniem Instrukcji Obsługi.
Nasza wyspecjalizowana sieć serwisowa służy Państwu wszelką pomocą w zakresie porad technicznych jak i eksploatacyjnych.
Przydatne informacje serwisowe oraz lista autoryzowanych punktów serwisowych znajdują się na stronie:
serwis.nac.com.pl
Page 26
26
WARUNKI GWARANCJI
1. Firma NAC gwarantuje sprawne działanie urządzenia zgodnie z warunkam i techniczno-eksploatacyjnymi opisanymi w Instrukcji Obsługi.
2. Na urządzenie udziela się 24-miesięcznej gwarancji konsumen towi „(tj. osobie fizycznej dokonującej z przedsiębiorcą czynności prawnej
niezwiązanej bezpośrednio z jej działalnością gospodarczą lub zawodową)” oraz 12-mies ięcznej gwarancji przy zakupie przez przedsiębiorcę
„(tj. osobę fizyczną, osobę prawną i jednostkę organizacyjną, prowadzącą we własnym imieniu działalność gospodarczą lub zawodową)”. Po
tym okresie użytkownik ma prawo do napraw odpłatnych.
3. Wszystkie uszkodzenia ujawnione w okresie obowiązywania gwarancji wynikające z wad materiałowych, montażowych lub produkcyjnych
będą usuwane bezpłatnie.
4. Podstawą do uzyskania ochrony gwarancyjnej jest dowód zakupu urządzenia od Autoryzowanego Dystrybutora sprzętu NAC wraz
z podpisanym w dniu sprzedaży drukiem niniejszej karty gwarancyjnej wydanym przez oficjalnego Auto ryzowanego Dystrybutora marki
NAC. Ochrona gwarancyjna nie będzie udzielana, jeżeli druk gwaran cji będzie poświadczony/podstemplowany przez firmę niebędącą
Autoryzowanym Dystrybutorem marki NAC. Niniejsza gwarancja obowiązuje na terenie Rzeczypospolitej Polskiej.
5. Wady urządzenia podlegające gwarancji będą usuwane w terminie do 14 dni roboczych od daty przyjęcia w Autoryzowanym Serwisie NAC.
Termin ten może ulec wydłużeniu do 30 dni roboczych w wyjątkowych przypadkach.
6. Z przyczyn niezależnych od Gwaranta wskazany powyżej termin może ulec wydłużeniu, w szczególności, gdy produkt wymaga dodatkowej
weryfikacji/ekspertyzy lub wystąpią okoliczności mające postać siły wy ższej uniemożliwiającej jego zachowanie np.: powódź, pożar, strajki,
klęski żywiołowe, restrykcje importowe itp.
7. W zakres gwarancji nie wchodzą czynności takie jak: montaż, konserwacja, obsługa okresowa, regulacja i czyszczenie, a także przeglądy,
wymiana oleju i filtrów wraz z materiałami i częściami użytymi do w/w czynności. Czynności te mogą być wykonane odpłatnie.
8. W celu usunięcia wad lub uszkodzeń urządzenie wraz z dowodem zakupu i ważną kartą gwarancyjną należy dostarczyć do: najbliższego
Autoryzowanego Serwisu lub skorzystać z wygodnego systemu „door to door” lub do miejsca zakupu. Urządzenie powinno zosta ć uprzednio
oczyszczone. Serwis/sklep może odmówić naprawy urządzenia nieo czyszczonego. Jeżeli urządzenie ma zostać wysłane, przed
przekazaniem go kurierowi lub sprzedawcy należy bezwzględnie wylać z niego płyny eksploatacyjne (paliwo i olej). Opakowanie musi
zapewnić bezpieczny transport, zaleca się opakowanie oryginalne.
9. Sposób naprawy ustala gwarant. Gwarant nie ma obowiązku dostarczenia urządzenia zastępczego na czas naprawy gwarancyjnej.
10. Gwarancja ta obowiązuje pod warunkiem, że urządzenie jest prawidłowo eksploatowane, konserwowane i obsługiwane zgodnie z dołączoną
instrukcją obsługi.
11. Użytkownik jest obowiązany do natychmiastowe go zaniechania użytkowania uszkod zonego urządzenia. Kontynuacja pracy uszkodzonym
urządzeniem może powodować powstanie kolejnych usterek oraz zagrażać zdrowiu lub życiu użytkownika lub osób trzecich.
12. Gwarancją nie są objęte uszkodzenia po wstałe w wyniku: uszkodzeń mechanicznych, niewłaściwego użytkowania, dokonywania modyfikacji
oraz napraw dokonanych przez osoby nieupoważnione. Dotyczy to również zamontowania i używania niewłaściwych części oraz filtrów,
smarów, olejów, paliw.
13. Zniszczenie plomb gwarancyjnych, o ile są, lub tabliczki znamiono wej z numerem seryjnym, może być podstawą do odrzucenia gwa rancji.
14. Gwarancja nie ob ejmuje wad powstałych na skutek uderzenia piorun a, pożaru, powodzi i innych klęsk żywiołowych.
15. Gwarancji nie podlegają elementy eksploatacyjne i ulegające naturalnemu zużyciu podczas pracy i podlegające kontroli stanu przez
użytkownika takie jak: paski klinowe, żarówki, filtry, świece zapłonowe, koła jezdne, noże i ostrza tnące, uchwyty noży, głowice żyłkowe,
łańcuchy tnące, prowadnice łańcucha, linki sterownicze, wpusty i kołki przeciążeniowe.
16. Firma NAC nie odpowiada za bezpośrednie lub pośred nie szkody, straty bądź koszty wynikłe z zastosowaniem, bądź brakiem możliwości
zastosowania urządzenia do jakiegokolwiek celu.
17. Jeżeli przed przys tąpieniem do naprawy konieczne jest przeprowadzenie czynności związanych z kon ser wacją urządzenia to Serwis/sklep
może pr zeprowadzić takie czynności odpłatnie za zgodą użytkow nika/reklamującego.
18. Jeżeli podczas naprawy stwierdzono konieczność wymiany elementów związanych z bezpieczeństwem użytkowania lub osób trzecich (m.in.
ostrza tnące, łańcuchy, prowadnice, osłony ele mentów tnących i inne związane z bezpieczeństwem ), to serwis jest zobowiązany do wymiany
tych elementów nawet wtedy, gdy wiąże się to z koniecznością pobrania opłat za zgodą użytkownika/reklamującego. W przypadku odmowy
serwis zwróci produkt bez dokonania jakichko lwiek napraw.
19. Gwarancja nie ob ejmuje ewentualnych szkód wyrządzonych przedmiotom lub osobom.
20. Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego będącego osobą fizyczną wynikających
z przepisów o rękojmi za wady rzeczy sprzedanej.
Page 27
27
KARTA GWARANCYJNA
……………………………………………………………… ….. ……………………………………………………………… ………………………..
Nazwa sprzętu * Model *
…………………………… ………………………………………… …………………………………………
Data sprzedaży * Nr fabryczny urządzenia * Nr fabryczny silnika
Oświadczam, że zapoznałem się z instrukcją obsługi oraz kartą gwarancyjną. Zakupiony sprzęt otrzymałem sprawny, komplet ny, wraz
z dowodem zakupu.
Czytelny podpis na bywcy ……...………………………………………………………
………………………………………………………………….
Pieczątka i czytelny podpis sprzedawcy *
1
* Wypełnia sprzedawca
*
1
Oświadczam, że jestem oficjalnym Autoryzowanym Dystrybutorem sprzętu NAC.
Złożenie oświadczenia niezgodnego ze stanem faktycznym przez podmiot niebędący autoryzowanym Dystrybutorem sprzętu NAC może
skutkować od powiedzialnością karną sprzedawcy na podstawie art. 271 i art. 286 Kodeksu Karnego.
LP. Daty Opis naprawy Pieczątka zakładu
Data zgłoszenia sprzętu
Data zakończenia napraw
y
Data wydania sprzętu
Data zgłoszenia sprzętu
Data zakończenia napraw
y
Data wydania sprzętu
Data zgłoszenia sprzętu
Data zakończenia napraw
y
Data wydania sprzętu
Data zgłoszenia sprzętu
Data zakończenia napraw
y
Data wydania sprzętu
Page 28
Loading...
