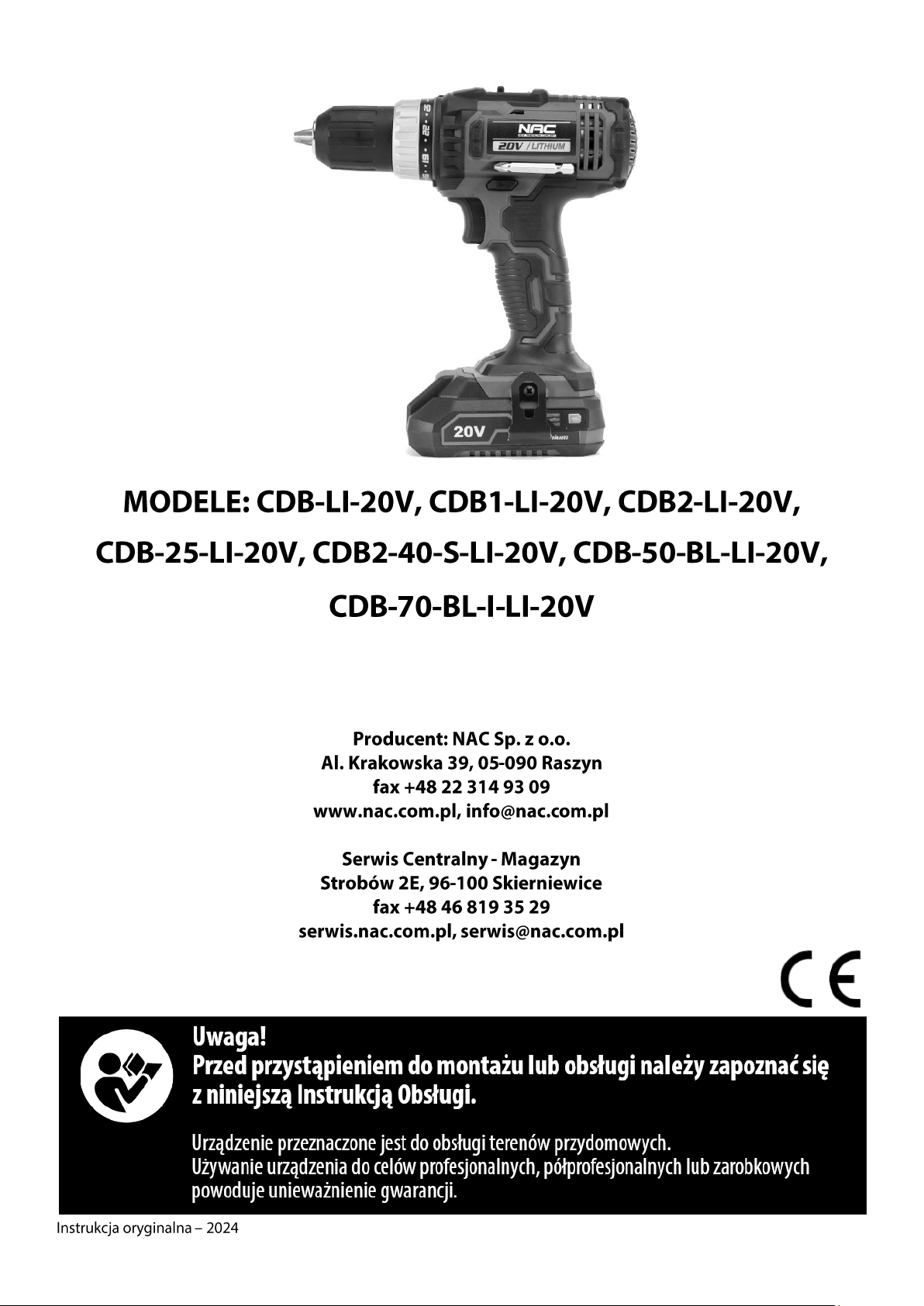

NAC CDB-25-LI-20V User guide [pl]

.

.

2

SPIS TREŚCI

Wiertarko-wkrętarka akumulatorowa

Rodzaj

bez udaru

z udarem

Typ, model

CDB-25-LI-20V

CDB-LI-20V,

CDB1-LI-20V,

CDB2-LI-20V

CDB2-40-S-LI-

20V

CDB-50-BL-LI-

20V

CDB-70-BL-I-LI-

20V

Napięcie znamionowe

20V DC

Typ silnika

elektryczny, szczotkowy

elektryczny, bezszczotkowy

Prędkość obrotowa bez
obciążenia

Bieg I: 0-350/min;

Bieg II:

0-1350/min

Bieg I: 0-400/min;

Bieg II:

0-1400/min

Bieg I: 0-400/min;

Bieg II:

0-1500/min

Bieg I: 0-500/min;

Bieg II:

0-1700/min

Bieg I: 0-500/min;

Bieg II:

0-2000/min

Ustawienie momentu
obrotowego

18 pozycji + 1

25 pozycji + 1

25 pozycji + 1

18 pozycji + 1

24 pozycje

Maksymalna średnica
wierteł lub bitów

10 mm

13 mm

13 mm

13 mm

13 mm

Maksymalny moment
obrotowy

25 Nm

35 Nm

40 Nm

50 Nm

70 Nm

Klasa ochronności

elektrycznej

III

Pokrycie rękojeści

Guma

Masa (bez akumulatora)

1,2 kg

1,2 kg

1,2 kg

1,2 kg

1,6 kg

Akumulator (zakupiony
osobno lub dodany
opcjonalnie)

20V, Li-On, 2000 mAh, 20V, Li-On, 4000 mAh lub 20V, Li-On 6000 mAh

Masa aku. 2000 mAh

0,45 kg

Masa aku. 4000 mAh

0,6 kg

Masa aku. 6000 mAh

1,0 kg

Spis treści 3
Dane techniczne 3

Opis stron graficznych i piktogramów 4
Ogólne przepisy bezpieczeństwa 5
Szczegółowe przepisy bezpieczeństwa 7
Informacja o wpływie na zdrowie substancji znajdujących się wewnątrz urządzenia 8
Informacja o wpływie na środowisko substancji znajdujących się wewnątrz urządzenia 8
Informacja o systemie zbierania zużytego sprzętu elektrycznego i elektronicznego oraz roli gospodarstwa domowego 8
Bezpieczeństwo i odpowiedzialność producenta 9

Zastosowanie 9
Przed pierwszym uruchomieniem 10
Uruchomienie 10
Obsługa 11
Czyszczenie, konserwacja i przechowywanie 13
Diagnozowanie problemów 14
Gwarancja i serwis 14

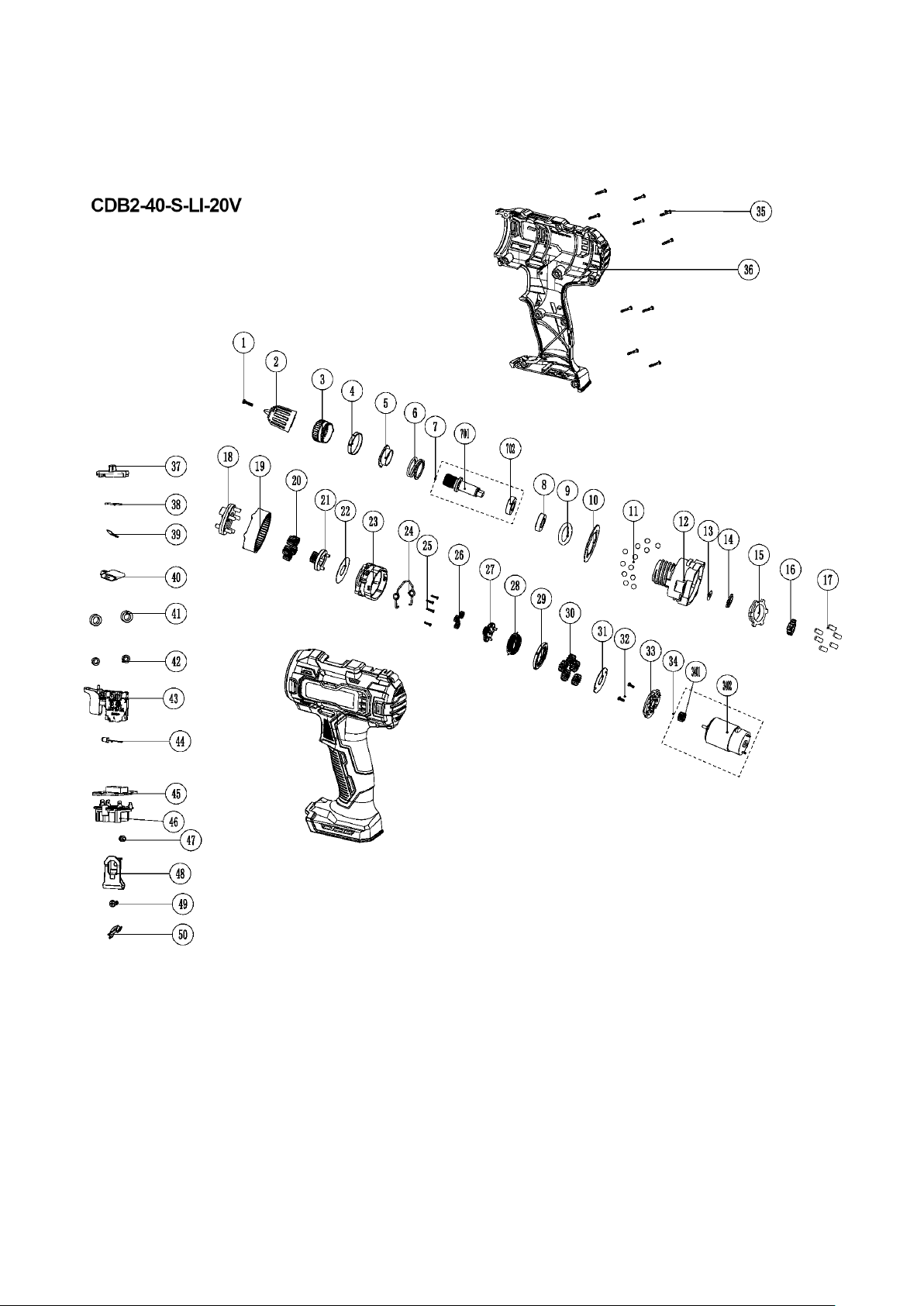

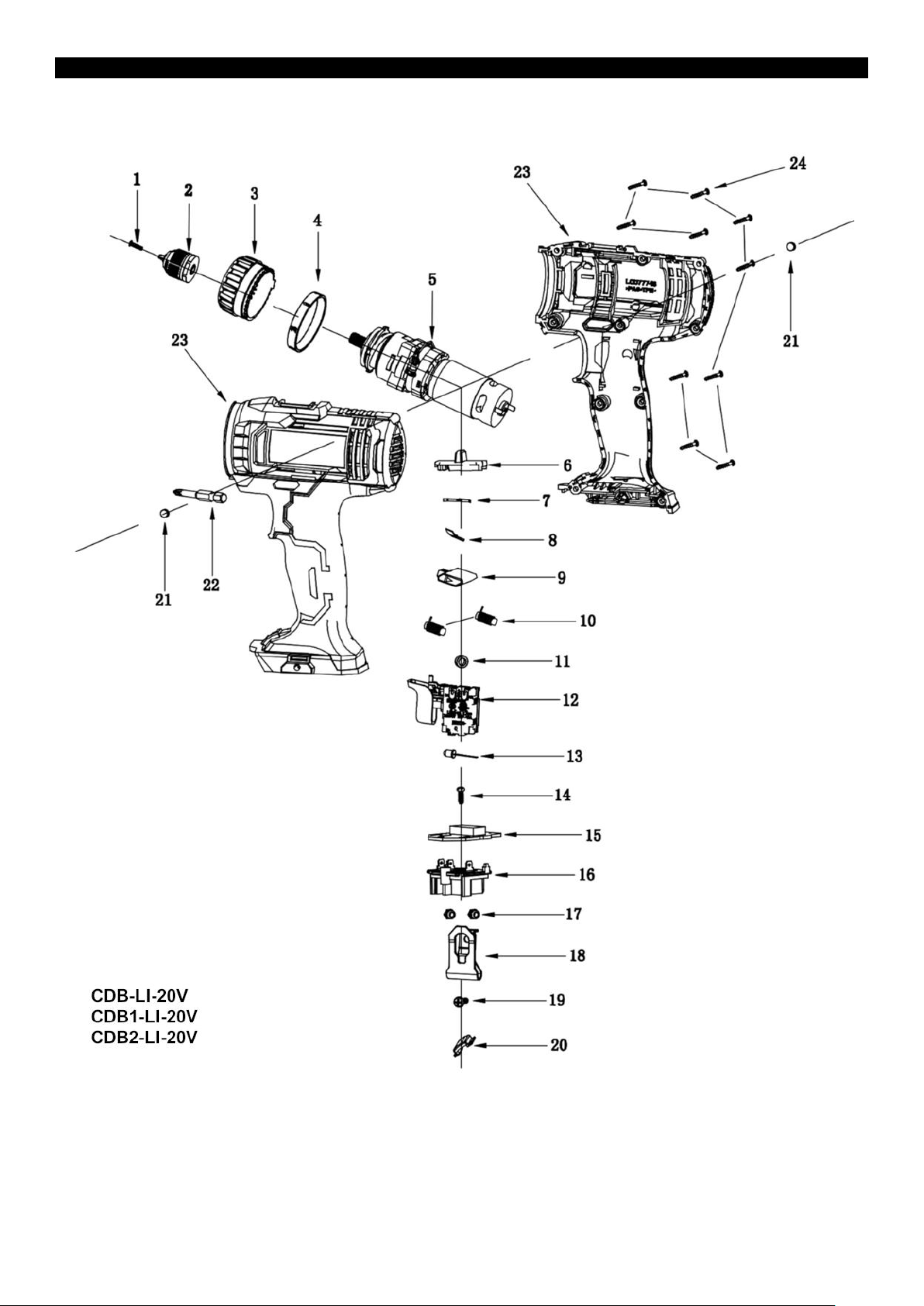

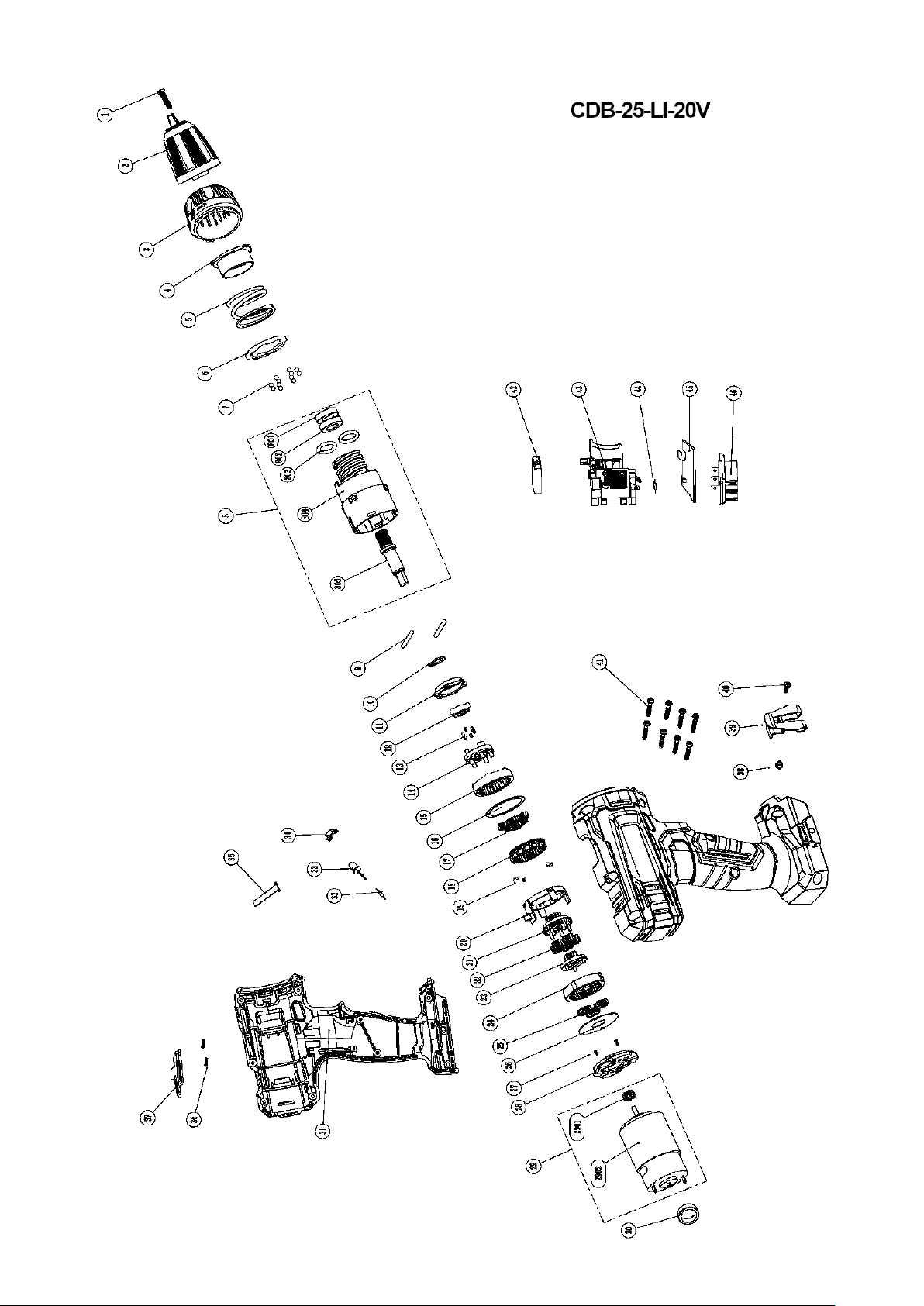

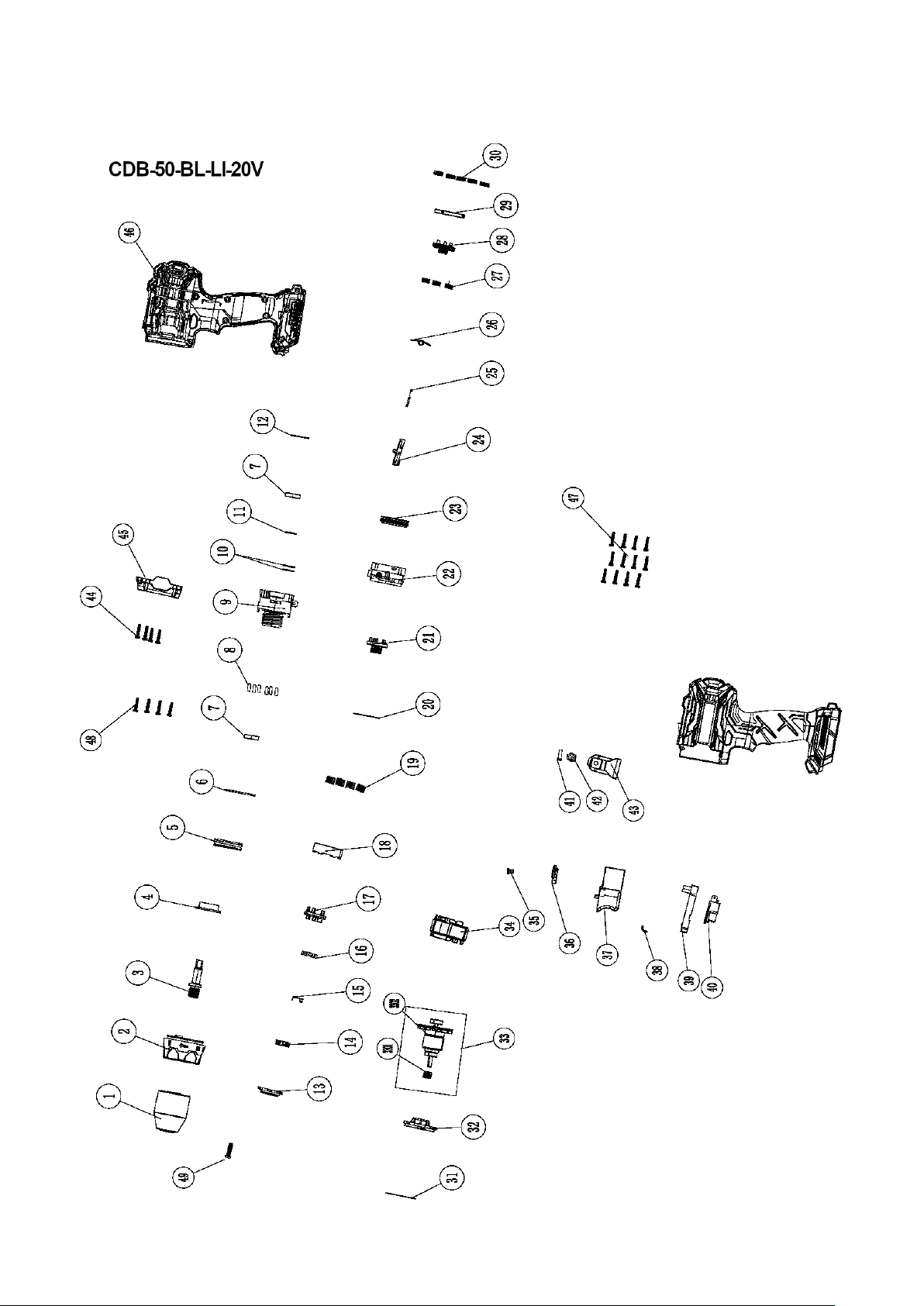

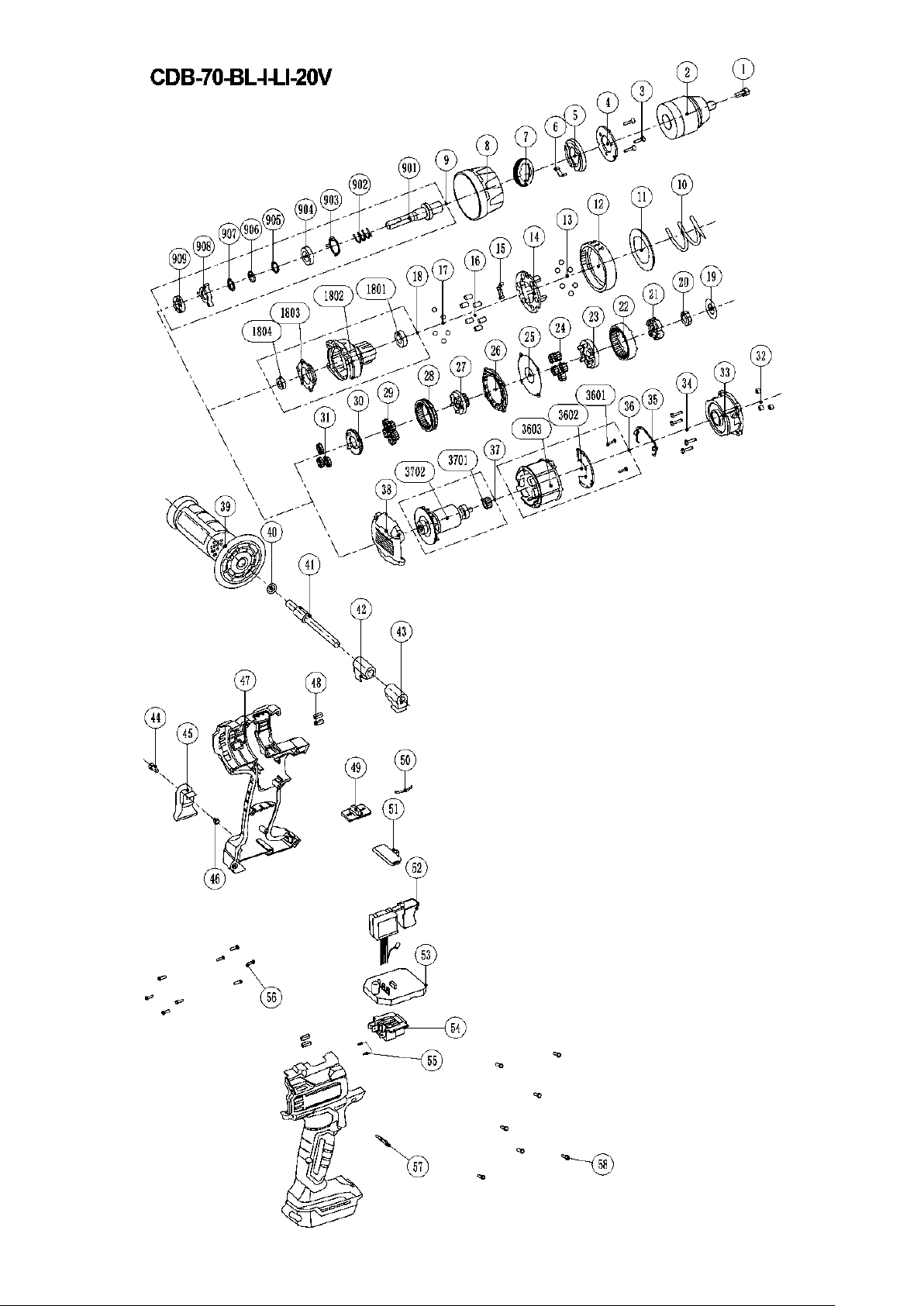

Schematy złożeniowe 15
Deklaracje zgodności 20
Warunki gwarancji 26
Karta gwarancyjna 27

DANE TECHNICZNE

3

Ładowarka (zakupiona osobno lub dodana opcjonalnie)

Typ, model

BC-LI-20V

Napięcie zasilania

i częstotliwość

230-240 VAC, 50 Hz

Moc znamionowa

65W

Wydajność ładowarki

Napięcie ładowania

DC 21,5V

Maksymalny prąd
ładowania

2,4A

Maksymalna moc
użyteczna

51W

Czas ładowania

60 min

Rok produkcji

2024

W skład wyposażenia wiertarko-wkrętarki akumulatorowej CDB-LI 20V, CDB-BL-I-LI-20V, CDB-25-LI-20V, CDB-50-BL-LI-20V
i CDB-70-BL-I-LI-20V wchodzą:

 wiertarko-wkrętarka,
 instrukcja obsługi, karta gwarancyjna, warunki gwarancji, deklaracja zgodności WE.

W skład wyposażenia zestawów wiertarko-wkrętarek akumulatorowych wchodzą:

 wiertarko-wkrętarka,
 bateria akumulatorowa (1 szt. w zestawie CDB1-LI 20V i CDB1-BL-I-LI-20V, 2 szt. w zestawie CDB2-LI-20V

i CDB2-40-S-LI-20V),

 ładowarka baterii akumulatorowej (podstawka + zasilacz),
 zestaw akcesoriów do wkręcania i wiercenia oraz walizka (w zestawie CDB2-40-S-LI-20V),
 instrukcja obsługi, karta gwarancyjna, warunki gwarancji, deklaracja zgodności WE.

OPIS STRON GRAFICZNYCH I PIKTOGRAMÓW

1. Ważne! Przeczytaj instrukcję i przestrzegaj ostrzeżeń.

2. Stosuj okulary i nauszniki ochronne.

3. Maksymalna temperatura otoczenia.

4. Nie wrzucać do wody.

5. Urządzenie spełnia wymagania Dyrektyw UE oraz norm bezpieczeństwa.

6. Druga klasa ochronności elektrycznej.

7. Nie używaj w warunkach dużej wilgotności.

8. Sprzęt przechowuj poza zasięgiem dzieci.

9. Uwaga! Niebezpieczeństwo porażenia prądem elektrycznym.

10. Uwaga! Niebezpieczeństwo. Zachowaj szczególną ostrożność.

11. Nie wyrzucaj urządzeń elektrycznych w postaci niesegregowanych odpadów komunalnych. Wszystkie zużyte już produkty

elektryczne i elektroniczne muszą być składowane w specjalnie przeznaczonym do tego punkcie. To wymaganie ma

zastosowanie we wszystkich krajach Unii Europejskiej. Takich produktów nie wolno umieszczać razem z nieposortowanymi
odpadami komunalnymi. Przy wymianie starych urządzeń na nowe, detalista jest prawnie zobowiązany do odebrania starego
urządzenia do zbycia przynajmniej bezpłatnie.

12. Nie wrzucać do ognia.

4

OGÓLNE PRZEPISY BEZPIECZEŃSTWA

Zasady bezpieczeństwa dla maszyn i urządzeń z silnikiem elektrycznym

Urządzenie uważa się za odpowiednie do użytkowania w krajach, w których występuje klimat umiarkowany, równomiernie
wilgotny.

OSTRZEŻENIE!

 Przeczytaj dokładnie instrukcję. Zapoznaj się z przepisami bezpieczeństwa dla urządzeń zasilanych elektrycznie oraz

z układami sterowniczymi i prawidłowym użytkowaniem urządzenia.

 Nieprzestrzeganie podanych niżej ostrzeżeń i wskazówek dotyczących bezpieczeństwa może być przyczyną porażenia

prądem elektrycznym, pożaru i/lub poważnych obrażeń.

 Zachowaj niniejszą instrukcję, aby móc skorzystać z niej w przyszłości.
 Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej,

czuciowej lub psychicznej lub osoby niemające doświadczenia lub znajomości urządzenia, chyba że odbywa się to pod
nadzorem lub zgodnie z instrukcją użytkowania urządzenia, przekazaną przez osoby odpowiadające za ich bezpieczeństwo.

 Nie pozwalaj obsługiwać urządzenia dzieciom, młodzieży do lat 16 i osobom niezapoznanym z instrukcją obsługi urządzenia.

Bezpieczeństwo w miejscu pracy

 W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złe oświetlenie przyczynia się do wypadków.
 Nie należy używać urządzenia zasilanego elektrycznie w środowiskach wybuchowych, tworzonych przez łatwo palne ciecze,

gazy lub pyły. Urządzenie może wytwarzać iskry, które mogą zapalić pył lub opary.

 Nie należy dopuszczać dzieci i obserwatorów do miejsc, w których używa się urządzeń z silnikiem napędzanym elektrycznie.

Rozproszenie uwagi może spowodować utratę kontroli nad urządzeniem. Sprzęt ogrodowy zasilany elektrycznie pozostawiać
z dala od osób postronnych.

 Operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub otoczenia.

Bezpieczeństwo elektryczne

 Wtyczki elektronarzędzi muszą pasować do gniazdek. Nigdy w żaden sposób nie należy przerabiać wtyczki. Nie należy

używać żadnych przedłużaczy w przypadku elektronarzędzi mających przewód z żyłą uziemienia ochronnego. Brak przeróbek
we wtyczkach i gniazdkach wtyczkowych zmniejsza ryzyko porażenia prądem elektrycznym.

 Należy unikać dotykania powierzchni uziemionych lub zwartych z masą, takich jak rury, ogrzewacze, grzejniki centralnego

ogrzewania i chłodziarki. W przypadku dotknięcia części uziemionych lub zwartych z masą, wzrasta ryzyko porażenia prądem
elektrycznym.

 Nie należy narażać urządzeń zasilanych elektrycznie na działanie deszczu lub warunków wilgotnych. W przypadku

przedostania się do elektronarzędzia wody wzrasta ryzyko porażenia prądem elektrycznym.

 Nie należy nadwyrężać przewodów przyłączeniowych. Nigdy nie należy używać przewodu przyłączeniowego do przenoszenia,

ciągnięcia sprzętu zasilanego elektrycznie lub wyciągania wtyczki z gniazdka. Należy trzymać przewód przyłączeniowy
z daleka od źródeł ciepła, olejów, ostrych krawędzi lub ruchomych części. Uszkodzone lub zaplątane przewody przyłączeniowe
zwiększają ryzyko porażenia prądem elektrycznym.

 W przypadku, gdy elektronarzędzie używa się na zewnątrz pomieszczeń, przewody przyłączeniowe należy przedłużać

przedłużaczami przeznaczonymi do pracy na zewnątrz pomieszczeń. Używanie takiego przedłużacza zmniejsza ryzyko
porażenia prądem elektrycznym.

 Jako ochronę przed porażeniem przez napięcie zasilania należy stosować urządzenie różnicowoprądowe (RCD).

Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym. Sprzęt należy zasilać poprzez urządzenie
różnicowoprądowe o prądzie znamionowym nieprzekraczającym 30 mA.
Uwaga: termin „urządzenie różnicowo-prądowe (RCD)” można zastąpić terminem „wyłącznik prądu ziemnozwarciowego
(GFCI)” lub „wyłącznik prądu upływowego (ELCB)”.

 Trzymać narzędzie elektryczne za izolowaną część obudowy, gdyż w czasie pracy część robocza może uszkodzić ukryty

przewód elektryczny lub jego własny. Kontakt narzędzia z przewodem pod napięciem może doprowadzić do porażenia

elektrycznego operatora.

5

 Przed przystąpieniem do pracy sprawdź przewód zasilający. Nie przystępuj do pracy, jeżeli przewód zasilający lub przedłużacz

są przetarte, przecięte lub w inny sposób uszkodzone.

 Jeżeli podczas użytkowania przewód zasilający ulegnie uszkodzeniu należy wyłączyć urządzenie i wyciągnąć wtyczkę

z gniazda sieciowego.

 Urządzenia pracujące w I klasie ochronności elektrycznej muszą być podłączone do instalacji elektrycznej z bolcem

ochronnym. Takie rozwiązanie jest konieczne dla bezpieczeństwa użytkownika.

Bezpieczeństwo osobiste

 Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas pracy sprzętem o napędzie elektrycznym.

Nie należy używać sprzętu, gdy jest się zmęczonym lub pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi
podczas pracy elektronarzędziem może spowodować poważne osobiste obrażenia.

 Należy stosować wyposażenie ochronne. Należy zawsze zakładać okulary ochronne. Używanie w odpowiednich warunkach

wyposażenia ochronnego, takiego jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub ochronniki słuchu, zmniejszy
obrażenia osobiste.

 Należy unikać niezamierzonego rozruchu. Przed przyłączeniem do źródła zasilania i/lub przed podłączeniem akumulatora

należy upewnić się, że włącznik elektronarzędzia jest w pozycji wyłączony. Przed podniesieniem lub przenoszeniem
urządzenia upewnij się, że przewód zasilający jest odłączony od sieci zasilającej a włącznik jest w pozycji: „wyłączony”.
Przenoszenie sprzętu o napędzie elektrycznym z palcem na wyłączniku lub przyłączenie do sieci zasilającej przy załączonym
włączniku może być przyczyną wypadku.

 Przed uruchomieniem elektronarzędzia należy usunąć wszystkie klucze. Pozostawienie klucza w obracającej się części

elektronarzędzia może spowodować osobiste obrażenia.

 Nie należy wychylać się za daleko. Należy cały czas stać pewnie i zachować równowagę. Umożliwi to lepszą kontrolę

w sytuacjach nieprzewidywalnych.

 Należy odpowiednio się ubierać. Nie należy nosić luźnego ubrania ani biżuterii. Należy utrzymywać swoje włosy, ubranie

i rękawiczki z dala od części ruchomych. Luźne ubrania, biżuteria lub długie włosy mogą zostać zaczepione przez części
ruchome.

 W czasie pracy należy trzymać narzędzie za dodatkowe uchwyty, jeśli narzędzie jest w nie wyposażone. Utrata kontroli nad

narzędziem niesie ryzyko uszkodzenia ciała.

Pomimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających
i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Użytkowanie i troska o sprzęt

 Nie należy narzędzia napędzanego elektrycznie przeciążać. Należy stosować narzędzie o mocy odpowiedniej do wykonywanej

pracy. Właściwe elektronarzędzie umożliwi pracę lepszą i bezpieczniejszą przy obciążeniu, na jakie zostało zaprojektowane.

 Nie należy używać narzędzia o napędzie elektrycznym, jeżeli łącznik go nie załącza i nie wyłącza. Każde urządzenie, którego

nie można załączać lub wyłączać łącznikiem, jest niebezpieczne i musi zostać naprawione.

 Należy odłączać wtyczkę ze źródła zasilania elektronarzędzia i/lub odłączyć akumulator przed wykonaniem każdej nastawy,

wymiany części lub magazynowaniem. Takie zapobiegawcze środki bezpieczeństwa redukują ryzyko przypadkowego rozruchu
elektronarzędzia.

 Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci. Nie należy pozwalać osobom niezaznajomionym

z elektronarzędziem lub niniejszą instrukcją na używanie go. Narzędzia i sprzęt o napędzie elektrycznym są niebezpieczne
w rękach nieprzeszkolonych użytkowników.

 Narzędzia o napędzie elektrycznym należy konserwować. Należy sprawdzać współosiowość lub zakleszczenie się części

ruchomych, pęknięcia części i wszystkie inne czynniki, które mogą mieć wpływ na pracę elektronarzędzia. Jeżeli stwierdzi się
uszkodzenia, należy elektronarzędzie przed użyciem naprawić. Przyczyną wielu wypadków jest niefachowy sposób naprawy
i/lub konserwacji elektronarzędzia.

 Przed użyciem urządzenia należy wymienić wszystkie wadliwe oraz zużyte i uszkodzone części. Należy wymienić na nowe

tabliczki ostrzegawcze umieszczone na urządzeniu, jeżeli stały się nieczytelne lub zostały uszkodzone.

 Naklejki ostrzegawcze i części zamienne można zamówić w serwisie firmy NAC, oraz u autoryzowanych dealerów.

6

 Narzędzie o napędzie elektrycznym, wyposażenie, narzędzia robocze itp. należy stosować zgodnie z niniejszą instrukcją,

biorąc pod uwagę warunki i rodzaj pracy do wykonania. Używanie elektronarzędzia w sposób, do jakiego nie jest przewidziane,
może być niebezpieczne.

Obsługa i eksploatacja elektronarzędzi bezprzewodowych

 Przed włożeniem akumulatorów do elektronarzędzia należy upewnić się, że jego włącznik/wyłącznik jest w pozycji „wyłączony”.

Wkładanie akumulatorów do elektronarzędzia, gdy włącznik/wyłącznik jest w pozycji „włączony”, może stać się przyczyną
poważnych urazów ciała.

 Należy używać wyłącznie ładowarki zalecanej przez producenta. Użycie ładowarki do ładowania innego typu akumulatorów

może być przyczyną pożaru.

 Nigdy nie należy używać akumulatorów innych niż zalecane przez producenta. Użycie innych akumulatorów może być

przyczyną poważnych obrażeń ciała lub pożaru.

 W czasie, gdy elektronarzędzie nie jest używane należy wyjąć z niego akumulator. Akumulator należy przechowywać z dala od

metalowych przedmiotów takich jak: spinacze do papieru, monety, gwoździe, śruby itp., które mogą zewrzeć zaciski
akumulatora. Zwarcie zacisków akumulatora może spowodować oparzenia lub pożar.

 W ekstremalnych warunkach, z akumulatora może wydostać się ciecz. Bezwzględnie należy uniknąć z nią kontaktu. Jeżeli

przypadkowo nastąpi zetknięcie z cieczą – należy natychmiast to miejsce przemyć wodą. Jeżeli ciecz trafi do oczu, należy
niezwłocznie skontaktować się z lekarzem. Wydostająca się z akumulatora ciecz może spowodować podrażnienia lub

oparzenia.

 UWAGA! Ładowarki i zasilacze do urządzeń akumulatorowych są przeznaczone do pracy wewnątrz pomieszczeń w suchym

środowisku.

 Zabronione jest użytkowanie ładowarek i zasilaczy na zewnątrz pomieszczeń oraz w pomieszczeniach o dużej wilgotności

takich jak łazienki czy piwnice.

Niebezpieczeństwo porażenia prądem i/lub uszkodzenia urządzenia.

Naprawa

W przypadku uszkodzenia urządzenia lub powstania nienormalnych drgań natychmiast przerwij pracę, wyciągnij wtyczkę
z gniazda sieciowego. Przed przystąpieniem do dalszej pracy narzędzie napędzane elektrycznie należy naprawić. W przypadku
braku niezbędnej wiedzy i uprawnień wykonanie niezbędnych napraw należy zlecić wyłącznie osobie wykwalifikowanej
wykorzystującej wyłącznie oryginalne części zamienne, najlepiej specjalistycznemu serwisowi; zaleca się korzystanie z usług
autoryzowanego serwisu firmy NAC. Zapewni to, że elektronarzędzie będzie nadal bezpieczne.

UWAGA:

Niebezpieczeństwo uduszenia się dzieci podczas zabawy z opakowaniem.
Opakowanie należy przechowywać w miejscach niedostępnych dla dzieci.

SZCZEGÓŁOWE PRZEPISY BEZPIECZEŃSTWA DLA WIERTARKO-WKRĘTAREK AKUMULATOROWYCH

Ostrzeżenie

 Należy stosować się do wszystkich wskazówek bezpieczeństwa, instrukcji, opisów i danych, dostarczonych wraz

z elektronarzędziem. Niestosowanie się do poniższych zaleceń może stwarzać niebezpieczeństwo porażenia prądem, pożaru
i/lub ciężkich obrażeń ciała.

 Należy stosować tylko zalecany akumulator i ładowarkę.
 Akumulator należy zawsze utrzymywać z dala od źródła ognia. Nie wolno pozostawiać go na dłuższy czas w środowisku,

w którym panuje wysoka temperatura (w miejscach nasłonecznionych, w pobliżu grzejników lub tam, gdzie temperatura
przekracza 50°C).

 Należy unikać ładowania akumulatora w temperaturach poniżej 0°C.
 Ładowarka dostarczona wraz z wiertarko-wkrętarką jest przeznaczona do współpracy tylko z tym produktem. Nie wolno jej

stosować do innych celów.

 Nie wolno wkładać jakichkolwiek przedmiotów metalowych do ładowarki.

7

 Nie wolno dokonywać zmiany kierunku obrotów wrzeciona wiertarko-wkrętarki w czasie, gdy ona pracuje, może to doprowadzić

do jej uszkodzenia.

 Do czyszczenia wiertarko-wkrętarki należy stosować miękką, suchą tkaninę. Nigdy nie wolno stosować jakiegokolwiek

detergentu lub alkoholu.

 Przed przystąpieniem do czyszczenia ładowarki należy ją odłączyć od sieci.
 Nie należy używać osprzętu, który nie jest przewidziany i polecany przez producenta specjalnie do tego urządzenia. Fakt, że

osprzęt daje się zamontować do elektronarzędzia, nie jest gwarantem bezpiecznego użycia.

 Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom elektronarzędzia. Narzędzia robocze

o niewłaściwych wymiarach nie mogą być wystarczająco osłonięte lub kontrolowane.

 Należy używać środków ochrony indywidualnej. W zależności od rodzaju pracy, należy nosić maskę ochronną pokrywającą

całą twarz, ochronę oczu np. okulary ochronne. Należy chronić oczy przed unoszącymi się w powietrzu ciałami obcymi,
powstałymi w czasie pracy. Maska przeciwpyłowa i ochronna dróg oddechowych muszą filtrować powstający podczas pracy
pył. Oddziaływanie hałasu przez dłuższy okres, może doprowadzić do utraty słuchu.

 Należy uważać, by osoby postronne znajdowały się w bezpiecznej odległości od strefy zasięgu elektronarzędzia. Każdy, kto

znajduje się w pobliżu pracującego elektronarzędzia, musi używać osobistego wyposażenia ochronnego. Odłamki obrabianego
przedmiotu lub pęknięte narzędzia robocze mogą odpryskiwać i spowodować obrażenia również poza bezpośrednią strefą
zasięgu.

 Nie wolno przenosić elektronarzędzia znajdującego się w ruchu. Przypadkowy kontakt ubrania z obracającym się narzędziem

roboczym może spowodować jego wciągnięcie i wwiercenie się narzędzia roboczego w ciało osoby obsługującej.

 Należy regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Dmuchawa silnika wciąga kurz do obudowy, a duże

nagromadzenie pyłu metalowego może spowodować zagrożenie elektryczne.

 Nie należy używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować ich zapłon.

UWAGA: Urządzenie służy do pracy wewnątrz pomieszczeń. Mimo zastosowania konstrukcji bezpiecznej z samego
założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko

szczątkowe doznania urazów.

INFORMACJA O WPŁYWIE NA ZDROWIE SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

W urządzeniu znajduje się niewielka ilość smaru i/lub oleju, a więc substancja potencjalnie niebezpieczna dla zdrowia.

Przy kontakcie mieszaniny z oczami może wystąpić niewielkiego stopnia podrażnienie oczu (zaczerwienienie spojówek). Zaleca
się spłukanie substancji ciepłą wodą.

Kontakt ze skórą może czasami spowodować zaczerwienienie, podrażnienie i wysuszenie skóry szczególnie podczas
długotrwałego kontaktu. Zaleca się zmycie substancji ciepłą wodą.

Połknięcie smaru może spowodować objawy podrażnienia błon śluzowych przewodu pokarmowego (nudności, wymioty, biegunka,
bóle brzucha).

Wskazania dotyczące wszelkiej natychmiastowej pomocy lekarskiej i szczególnego postępowania z poszkodowanym: decyzję
o sposobie postępowania ratunkowego podejmuje lekarz po dokładnej ocenie stanu poszkodowanego. Leczenie objawowe.

INFORMACJA O WPŁYWIE NA ŚRODOWISKO SUBSTANCJI ZNAJDUJĄCYCH SIĘ WEWNĄTRZ URZĄDZENIA

Substancje i części składowe urządzenia mogą być niebezpieczne dla środowiska.

INFORMACJA O SYSTEMIE ZBIERANIA ZUŻYTEGO SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO ORAZ ROLI

GOSPODARSTWA DOMOWEGO

1. Każdy Klient może zostawić zużyty sprzęt w sklepie, w którym zakupił nowe urządzenie, ponieważ sklep ma obowiązek

nieodpłatnego przyjęcia starego sprzętu, jeśli zostanie w nim zakupiony nowy sprzęt tego samego rodzaju i pełniący tą
samą funkcję.

2. Każdy Klient może oddać zużyty sprzęt elektryczny i elektroniczny w miejscu dostawy.

8

W świetle obowiązujących przepisów dystrybutor, dostarczając nabywcy (Klientowi) sprzęt przeznaczony dla gospodarstw
domowych, zobowiązany jest do nieodpłatnego odbioru zużytego sprzętu pochodzącego z gospodarstw domowych

w miejscu dostawy tego sprzętu, o ile zużyty sprzęt jest tego samego rodzaju i pełnił te same funkcje, co sprzęt
dostarczony.

3. Każdy Klient może zostawić zużyty sprzęt w dużym markecie bez konieczności kupowania nowego.

Zgodnie z obowiązującymi przepisami sklepy o powierzchni sprzedaży sprzętu przeznaczonego dla gospodarstw
domowych wynoszącej min. 400 m2, są zobowiązane do nieodpłatnego przyjęcia w tej jednostce lub w jej bezpośredniej
bliskości zużytego sprzętu pochodzącego z gospodarstw domowych, którego żaden z zewnętrznych wymiarów nie
przekracza 25 cm, bez konieczności zakupu nowego sprzętu przeznaczonego dla gospodarstw domowych.

4. Każdy Klient może odnieść zużyty sprzęt do punktu zbierania. Informację o najbliższej lokalizacji znajdziecie Państwo na

gminnej stronie internetowej lub tablicy ogłoszeń Urzędu Miasta.

5. Jeżeli zdecydują się Państwo na naprawę sprzętu w punkcie serwisowym i naprawa sprzętu jest nieopłacalna lub

niemożliwa ze względów technicznych, serwis jest zobowiązany do nieodpłatnego przyjęcia tego urządzenia.

6. Gospodarstwo domowe spełnia bardzo ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprzętu.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska

naturalnego oraz ludzkiego zdrowia.

Zebrany w powyższy sposób sprzęt trafia do specjalistycznych zakładów przetwarzania, gdzie w pierwszej kolejności
zostaną usunięte z niego składniki niebezpieczne. Pozostałe elementy zostaną poddane procesom odzysku i recyklingu.
Każde urządzenie zasilane prądem lub bateriami powinno być oznakowane symbolem przekreślonego kosza:

Symbol przekreślonego kosza na śmieci umieszczony na sprzęcie, opakowaniu lub
dokumentach do niego dołączonych oznacza, że produktu nie wolno wyrzucać łącznie

z innymi odpadami. Obowiązkiem użytkownika jest przekazanie zużytego sprzętu do
wyznaczonego punktu zbiórki w celu właściwego jego przetworzenia. Oznakowanie oznacza
jednocześnie, że sprzęt został wprowadzony do obrotu po dniu 13 sierpnia 2005 r.

Nie wolno wyrzucać zużytego sprzętu łącznie z innymi odpadami!
Grożą za to kary pieniężne.

Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym konsekwencjom dla
środowiska naturalnego i ludzkiego zdrowia.

Jednocześnie oszczędzamy naturalne zasoby naszej Ziemi wykorzystując powtórnie surowce
uzyskane z przetwarzania sprzętu.

BEZPIECZEŃSTWO I ODPOWIEDZIALNOŚĆ PRODUCENTA

Każde użycie wiertarko-wkrętarki niezgodne z opisem zawartym w niniejszej instrukcji jest uznane za niewłaściwe i producent nie
odpowiada za uszkodzenia i szkody wynikające z takiego postępowania.
Poprawne użytkowanie obejmuje również respektowanie ustanowionych przez producenta warunków pracy, konserwacji,
składowania i napraw.
W celu zapobieżenia wypadkom wszelkie zasady bezpiecznego użytkowania i unikania zagrożeń muszą być przestrzegane.

Jakiekolwiek zmiany w budowie urządzenia wprowadzone przez użytkownika mogą wpłynąć na bezpieczeństwo użytkowania
maszyny i zwalniają producenta z odpowiedzialności za powstałe uszkodzenia czy zranienia.

ZASTOSOWANIE

UWAGA: Prawidłowa, niezawodna i bezpieczna praca wiertarko-wkrętarką akumulatorową uzależniona jest głównie od

prawidłowej eksploatacji.
Nieprzestrzeganie zaleceń niniejszej instrukcji wyłącza z odpowiedzialności producenta i serwis za jakiekolwiek powstałe z tego
tytułu szkody.

Wiertarko-wkrętarka znajduje szerokie zastosowanie w pracach związanych z wyposażeniem wnętrz, adaptacją pomieszczeń, itp.
Wiertarko-wkrętarka jest przeznaczona do wiercenia otworów oraz wkręcania i wykręcania wkrętów i śrub w drewnie, metalu,
tworzywach sztucznych i ceramice.

9

PRZED PIERWSZYM URUCHOMIENIEM

Rys. 1

Budowa urządzenia:

1. Uchwyt szybkozaciskowy

2. Włącznik

3. Rękojeść pokryta gumą antypoślizgową

4. Dioda LED podświetlająca obszar roboczy

5. Akumulator (nie znajduje się w zestawie lub jest dodawany

opcjonalnie)

6. Uchwyt monterski

7. Przycisk zmiany kierunku obrotów

8. Przełącznik biegów

9. Pierścień regulacji momentu obrotowego

Zapoznaj się z niniejszą instrukcją obsługi oraz budową urządzenia.
Upewnij się, że napięcie w sieci elektrycznej jest zgodne z napięciem zalecanym na tabliczce znamionowej ładowarki.

Budowa i opis wiertarko-wkrętarki

URUCHOMIENIE

. . Przygotowanie wiertarko-wkrętarki do pracy

Ładowanie akumulatora

Dostarczony akumulator został tylko częściowo naładowany, aby uniknąć możliwych problemów należy go naładować przed
użyciem.

UWAGA! Akumulatory nie osiągają stanu pełnego naładowania podczas pierwszego ładowania. Wymaganych jest kilka
cykli (ładowanie i rozładowanie) do osiągnięcia pełnej sprawności akumulatora. Akumulator powinien być ładowany tylko

w pomieszczeniach. Akumulator może być ciepły podczas ładowania, jest to zjawisko normalne.

 Nie należy umieszczać ładowarki w obszarze bardzo wysokich lub niskich temperatur, najodpowiedniejsza będzie

temperatura pokojowa.

 Po naładowaniu akumulatora należy odłączyć ładowarkę od zasilania i wyjąć z niej akumulator.

UWAGA! Nie ładować gorącego akumulatora. Po procesie ładowania należy pozostawić akumulator do całkowitego
ostygnięcia.

UWAGA! Należy sprawdzić akumulator przed ładowaniem. Nie wolno ładować pękniętego lub przeciekającego

Po naładowaniu i ostygnięciu akumulatora można połączyć wiertarko-wkrętarkę z akumulatorem, wsuwając akumulator w rękojeść
urządzenia i przystąpić do pracy elektronarzędziem.

 Podłączyć ładowarkę (Rys. 2) do gniazda zasilania 230 V~ 50 Hz, nie używać przedłużacza. Zaświeci się zielona dioda LED.
 Wsunąć akumulator do ładowarki (Rys. 3), czerwona dioda LED będzie się świeciła, aby pokazać, że akumulator jest

 Po zakończeniu procesu ładowania zaświeci się zielona dioda LED sygnalizując pełne naładowanie akumulatora.

akumulatora.

UWAGA! Przed przystąpieniem do ładowania zawsze sprawdzaj czy używasz oryginalnego i zgodnego ze specyfikacją
akumulatora. Nie podejmuj prób ładowania akumulatora, który nie pasuje do ładowarki.

ładowany.

10

Wskaźnik poziomu naładowania

Poziom naładowania

akumulatora

ZIELONY
POMARAŃCZOWY
CZERWONY

75 – 100%

POMARAŃCZOWY
CZERWONY

25 – 50%

CZERWONY

10-25%

Wiertarko-wkrętarka posiada uchwyt szybkozaciskowy

zapobiegający luzowaniu końcówki lub wiertła.
Sposób postępowania przy zakładaniu końcówek i wierteł:

1. Przekręcić jedną ręką pierścień A uchwytu w prawą

stronę.

2. Włożyć wiertło lub końcówkę w uchwyt.

3. Przekręcić pierścień A w lewo do momentu całkowitego

zamocowania końcówki lub wiertła.

Przy zdejmowaniu końcówek i wierteł należy postępować

w odwrotnej kolejności niż opisano powyżej.

Rys. 2 Rys. 3

Rys. 5
Rys. 4

Stan naładowania akumulatora

Żeby sprawdzić poziom naładowania akumulatora należy nacisnąć przycisk wskaźnika poziomu naładowania (Rys. 4).

OBSŁUGA

Obsługa urządzenia nie powinna sprawiać trudności, trzeba jednak przestrzegać zasad bezpieczeństwa.

Zakładanie i zdejmowanie końcówek i wierteł

OSTRZEŻENIE! Przed przystąpieniem do zakładania/zdejmowania wiertła lub innego narzędzia roboczego, upewnij się,

że wiertarko-wkrętarka jest wyłączona, a przełącznik kierunku obrotów 7 (Rys. 1) znajduje się w pozycji środkowej.

Kierunek obrotów

Kierunek obrotu sterowany jest przez przełącznik kierunku obrotów 7 (Rys. 1).

Obrót w kierunku zgodnym z ruchem wskazówek zegara:

Aby wybrać obroty w prawo, należy zwolnić przełącznik ON/OFF 2 (Rys. 1) i wcisnąć do końca dźwignię przód/tył
7 (Rys. 1) po prawej stronie narzędzia.

Obrót w kierunku przeciwnym do ruchu wskazówek zegara:
Aby wybrać obroty w lewo, wcisnąć do końca dźwignię przód/tył 7 (Rys. 1) po lewej stronie narzędzia.

11

Kiedy przełącznik kierunku znajduje się w pozycji środkowej, przełącznik jest zablokowany i urządzenie nie może być

Dioda LED 4 (Rys. 1) może zaświecić się przed uruchomieniem urządzenia po lekkim
wciśnięciu przycisku ON/OFF, co pozwoli na oświetlenie i sprawdzenie miejsca pracy.

Dioda LED będzie świeciła się podczas pracy.
OSTRZEŻENIE! Nie należy patrzeć bezpośrednio na wiązkę światła. Światła LED
nigdy nie należy kierować w stronę przedmiotu innego niż poddawany obróbce.

UWAGA! Niedozwolone jest celowe kierowanie wiązki światła LED w kierunku ludzi
i zwierząt.

Rys. 7

Rys. 6

włączone.

Regulacja momentu obrotowego

Moment obrotowy jest regulowany za pomocą pierścienia ustawiania momentu obrotowego 9 (Rys. 1) i odczytywany na podziałce.
Moment obrotowy jest większy, gdy pierścień ustawienia momentu obrotowego jest ustawiony na wyższej pozycji. Moment
obrotowy jest mniejszy, gdy pierścień ustawienia momentu obrotowego jest ustawiony na niskim położeniu, „1” oznacza najniższy,
„18”, „24” lub „25” (w zależności od modelu) oznacza najwyższy.
Moment obrotowy jest ustawiany w zależności od potrzeb (np. wkręcenie wkrętu krótkiego, o małej średnicy wymaga mniejszego
momentu obrotowego niż wkręcenie długiego wkrętu o dużej średnicy).

Oświetlenie LED

Przełącznik prędkości

Aby włączyć większą prędkość przesuń Aby włączyć mniejszą prędkość przesuń

do przodu do tyłu

UWAGA：Znak „1”, oznaczający pozycję niskiej prędkości i znak „2”, oznaczający pozycję wysokiej prędkości znajdują się na

przycisku dwuprędkościowego przełącznika 8 (Rys. 1).
Wiertarko-wkrętarka posiada dwuprędkościową przekładnię przystosowaną do wiercenia na NISKIEJ i WYSOKIEJ prędkości.

Przekładnia znajduje się na górze wiertarko-wkrętarki i służy do wyboru niskiej lub wysokiej prędkości wiercenia. Po naciśnięciu
przycisku wstecz i wyborze niskiej prędkości, prędkość będzie się zmniejszać, ale moc i moment obrotowy będą większe.
Używając wysokiej prędkości wiercenia prędkość będzie się zwiększać, ale moc i moment obrotowy będą mniejsze. Należy
stosować niską prędkość dla wyższej mocy i momentu obrotowego oraz wysoką prędkość dla szybszych prac wiertniczych.

Ważne: NIGDY nie należy regulować przełącznika prędkości 8 (Rys. 1) podczas pracy wiertarko-wkrętarki. Wiertarko-wkrętarka
najpierw powinna całkowicie się zatrzymać.

Wiercenie

 Przed przystąpieniem do wiercenia, moment obrotowy powinien być ustawiony w pozycji „wiercenie” „ ”.
 Podczas wiercenia w twardej gładkiej powierzchni, należy wcześniej punktakiem zaznaczyć sobie pożądaną lokalizację

otworu. Zapobiegnie to ślizganiu się wiertła. Należy mocno trzymać narzędzie i umieścić wiertło w obrabianym materiale,
stosując tylko taki nacisk, aby utrzymać wiertło w pożądanym miejscu. Nie przykładać zbyt dużej siły i nie przechylać
narzędzia, gdyż może się to przyczynić do złamania wiertła.

12

Wiercenie w drewnie

Rys. 8

 Aby uzyskać maksymalną wydajność, należy używać wierteł HSS do wiercenia w drewnie i włączyć moment obrotowy na

pozycję „wiercenie” „ ”.

 Należy rozpocząć wiercenie przy bardzo niskiej prędkości, aby zapobiec zsuwaniu się nieco z punktu początkowego. Należy

zwiększyć prędkość, gdy wiertło wejdzie w materiał.

 Przy wierceniu otworów przelotowych, umieścić blok drewniany za obrabianym materiałem, aby zapobiec poszarpaniu

krawędzi lub kantów na tylnej stronie otworu.

Wiercenie w metalu

Aby uzyskać maksymalną wydajność, należy używać wierteł HSS do wiercenia w metalu lub stali.
Należy włączyć moment obrotowy na pozycję „wiercenie” „ ”. Należy rozpocząć wiercenie przy bardzo niskiej prędkości, aby

zapobiec zsuwaniu się nieco z punktu początkowego. Należy utrzymywać prędkość i nacisk, który pozwoli na pracę bez
przegrzewania wiertła.
Zbyt duży nacisk spowoduje przegrzanie wiertła, zużycie łożysk, zgięcie lub spalenie wiertła, powstanie przesuniętych lub
nieregularnych otworów.
Podczas wiercenia dużych otworów w metalu, zaleca się użycie najpierw małego wiertła, a następnie dokończenie pracy (główne
wiercenie) dużym wiertłem. Należy stosować chłodzenie wiertła w celu poprawy efektywności wiercenia i zwiększenia żywotności
wiertła.

Wiercenie z udarem (dotyczy modelu CDB-70-BL-I-LI-20V)

Aby wiercić z użyciem udaru należy obrócić pierścień nastawczy do pozycji oznaczonej symbolem młotka „ ”.
Uwaga: używaj wyłącznie wierteł udarowych ze spiekiem węglikowym.

CZYSZCZENIE, KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu pracy należy urządzenie oczyścić z resztek trocin, kurzu i pyłu.

UWAGA! Zawsze upewnij się, że urządzenie jest wyłączone i odłączone od zasilania przed przystąpieniem do przeglądu
lub konserwacji.

Przy pomocy delikatnej szczotki, pędzelka lub szmatki należy oczyścić obudowę z pyłu, można oczyścić urządzenie przy pomocy

sprężonego powietrza.
Dopuszczalne jest czyszczenie wilgotną szmatką, jednak pod warunkiem natychmiastowego osuszenia urządzenia bezpośrednio
po tej czynności.
Regularnie czyścić otwory wentylacyjne sprężonym suchym powietrzem. Nie wolno wkładać do otworów wentylacyjnych ostrych
przedmiotów.

Po zakończeniu pracy należy:

 Przetrzeć otwory wentylacyjne i pozostawić wolne od zanieczyszczeń.
 Przetrzeć urządzenie za pomocą suchej szmatki.
 Nie pozostawiać zagiętego przewodu zasilania ładowarki.

13

UWAGA! Nigdy nie należy używać agresywnych lub żrących detergentów do czyszczenia, ponieważ mogą one uszkodzić

Problem

Możliwa przyczyna

Rozwiązanie problemu

Urządzenie nie załącza się.

Brak zasilania.

Należy sprawdzić źródło zasilania (akumulator)
i ewentualnie go naładować.

Zbyt duże wibracje.

Przedmiot obrabiany jest niewłaściwie

zamocowany.

Należy właściwie zamocować obrabiany

przedmiot.

Skrzywione wiertło.

Należy sprawdzić stan wiertła i/lub wymienić na

nowe.

Skrzywiony uchwyt wiertarski.

Należy sprawdzić stan uchwytu, w razie
potrzeby wymienić na nowy.

Wkręty mocujące są poluzowane.

Należy dokręcić wszystkie wkręty.

Gorąca obudowa urządzenia.

Urządzenie jest przegrzane.

Przerwać pracę i odczekać co najmniej 10

minut.

plastikowe części urządzenia.

Środki czyszczące i rozpuszczalniki takie jak: benzyna, czterochlorek węgla, chlorowane rozpuszczalniki czyszczące, amoniak
i domowe detergenty, które zawierają amoniak mogą uszkodzić elementy plastikowe.

Uwaga!: Urządzenie należy przechowywać w dobrze wentylowanym pomieszczeniu w suchym, niezakurzonym miejscu.
Należy przechowywać tylko sprawne urządzenie; przed składowaniem należy usunąć usterki.

Przygotowanie akumulatora do recyklingu

 Zabezpieczyć terminal akumulatora wytrzymałą taśmą izolacyjną.
 UWAGA! Nie wolno próbować niszczyć lub rozłączać akumulatora czy też usuwać któregokolwiek z jego komponentów.
 UWAGA! Nie wolno dotykać terminali (na akumulatorze) metalowymi przedmiotami lub częściami ciała, gdyż grozi to

zwarciem.

 Przechowywać poza zasięgiem dzieci.
 Niestosowanie się do powyższych ostrzeżeń może doprowadzić do pożaru i/lub poważnych obrażeń.

DIAGNOZOWANIE PROBLEMÓW

GWARANCJA I SERWIS

Zakupiony przez Państwa produkt, przeznaczony jest wyłącznie do użytku amatorskiego (hobbystycznego). W przypadku
użytkowania elektronarzędzia do innych celów (zarobkowych, zawodowych), spowoduje to utratę odpowiedzialności gwaranta za
zakupione urządzanie. Informacje na temat gwarancji oraz sieci serwisowej NAC znajdziesz w dołączonej karcie gwarancyjnej.

14

SCHEMATY ZŁOŻENIOWE URZĄDZEŃ

15

16

17

18

19

DEKLARACJE ZGODNOŚCI

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA
model: CDB-LI-20V
numer seryjny: 066 23 2490740051 0000 000001 - 066 25 2490740051 0000 999999

nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA

model: CDB1-LI-20V
numer seryjny: 066 23 2490740204 0000 000001 - 066 25 2490740204 0000 999999

nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA

model: CDB2-LI-20V
numer seryjny: 066 23 2490740228 0000 000001 - 066 25 2490740228 0000 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 62841-1:2015/A11:2022
o EN 62841-2-1:2018 /A11:2019
o EN IEC 55014-1:2021
o EN IEC 55014-2:2021
o IEC 62321-3-1:2013; IEC 62321-4:2014/A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015;

IEC 62321-7-2:2017; IEC 62321-8:2017

ŁADOWARKA BC-LI-20V

spełnia zasadnicze wymagania:

 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021

o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021

o Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

o EN 61000-3-2:2014
o EN IEC 61000-3-2:2019 /A1:2021
o EN 61000-3-3:2013
o EN 61000-3-3:2013/A1:2019

Osoba upoważniona do sporządzania dokumentacji technicznej: Jarosław Malinowski.

Adres:
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn

Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 11 marca 2024

20

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA
model: CDB-25-LI-20V
numer seryjny: 066 23 2490787469 0000 000001 - 066 25 2490787469 0000 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (EU) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 62841-1:2015
o EN 62841-2-1:2018/A11:2019
o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021
o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021
o IEC 62321-3-1:2013; IEC 62321-4:2014/A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015;

IEC 62321-7-2:2017; IEC 62321-8:2017

ŁADOWARKA BC-LI-20V

spełnia zasadnicze wymagania:

 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021

o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021

o Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

Osoba upoważniona do sporządzania dokumentacji technicznej: Jarosław Malinowski.

Adres:
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn

Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 3 kwietnia 2023

o EN 61000-3-2:2014
o EN IEC 61000-3-2:2019 /A1:2021
o EN 61000-3-3:2013
o EN 61000-3-3:2013/A1:2019

21

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA
model: CDB2-40-S-LI-20V
numer seryjny: 066 24 2490787476 0000 000001 - 066 26 2490787476 9999 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,

spełnia wymagania następujących norm zharmonizowanych:

o EN 62841-1:2015
o EN 62841-2-1:2018/A11:2019
o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021
o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021
o IEC 62321-3-1:2013; IEC 62321-4:2014/ A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015;

IEC 62321-7-2:2017; IEC 62321-8:2017

ŁADOWARKA BC-LI-20V

spełnia zasadnicze wymagania:

 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE,

spełnia wymagania następujących norm zharmonizowanych:

o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021

o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021

o Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

Osoba upoważniona do sporządzania dokumentacji technicznej: Jarosław Malinowski.

Adres:
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn

Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 11 marca 2024

o EN 61000-3-2:2014
o EN IEC 61000-3-2:2019 /A1:2021
o EN 61000-3-3:2013
o EN 61000-3-3:2013/A1:2019

22

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA

model: CDB-50-BL-LI-20V

numer seryjny: 066 23 2490787087 0000 000001 - 066 25 2490787087 0000 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 62841-1:2015
o EN 62841-2-1:2018/A11:2019
o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021
o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021
o IEC 62321-3-1:2013; IEC 62321-4:2014/A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015;

IEC 62321-7-2:2017; IEC 62321-8:2017

ŁADOWARKA BC-LI-20V

spełnia zasadnicze wymagania:

 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021

o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021

o Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

Osoba upoważniona do sporządzania dokumentacji technicznej: Jarosław Malinowski.

Adres:
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn

Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 3 kwietnia 2023

o EN 61000-3-2:2014
o EN IEC 61000-3-2:2019 /A1:2021
o EN 61000-3-3:2013
o EN 61000-3-3:2013/A1:2019

23

Deklaracja zgodności WE

Producent:
nazwa: NAC Sp. z o.o.
adres: Al. Krakowska 39, 05-090 Raszyn, Polska

z pełną odpowiedzialnością deklaruje, że maszyna:
nazwa: AKUMULATOROWA WIERTARKO-WKRĘTARKA
model: CDB-70-BL-I-LI-20V
numer seryjny: 066 23 2490787094 0000 000001 - 066 25 2490787094 0000 999999

spełnia zasadnicze wymagania:

 dyrektywy maszynowej MD 2006/42/EC,
 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (EU) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE

spełnia wymagania następujących norm zharmonizowanych:

o EN 62841-1:2015
o EN 62841-2-1:2018/A11:2019
o EN 55014-1:2017/A11:2020
o EN 55014-2:2015
o IEC 62321-3-1:2013; IEC 62321-4:2014/A1:2017; IEC 62321-5:2013; IEC 62321-6:2015; IEC 62321-7-1:2015;

IEC 62321-7-2:2017; IEC 62321-8:2017

ŁADOWARKA BC-LI-20V

spełnia zasadnicze wymagania:

 dyrektywy dotyczącej kompatybilności EMC 2014/30/UE,
 dyrektywy dotyczącej substancji niebezpiecznych RoHS 2011/65/UE i (UE) 2015/863,
 dyrektywy niskonapięciowej LVD 2014/35/UE,

spełnia wymagania następujących norm zharmonizowanych:

o EN 55014-1:2017/A11:2020
o EN IEC 55014-1:2021

o EN 55014-2:1997/A2:2008
o EN IEC 55014-2:2021

o Załącznik II oraz załącznik III do dyrektywy 2011/65/UE

Osoba upoważniona do sporządzania dokumentacji technicznej: Jarosław Malinowski.

Adres:
NAC Sp. z o.o.
Al. Krakowska 39,
05-090 Raszyn

Jarosław Malinowski
Dyrektor ds. technicznych i certyfikacji
Raszyn, 3 kwietnia 2023

o EN 61000-3-2:2014
o EN IEC 61000-3-2:2019 /A1:2021
o EN 61000-3-3:2013
o EN 61000-3-3:2013/A1:2019

24
