Nabo WS 9634 operation manual

WS 9634

Gebrauchsanleitung

Weinkühlschrank

Einleitung

Vor Inbetriebnahme des Gerätes unbedingt die Gebrauchsanweisung
aufmerksam durchlesen. Sie enthält wichtige Sicherheitshinweise für die
Installation, den Betrieb und den Unterhalt des Gerätes. Korrektes Bedienen
trägt wesentlich zur effizienten Energienutzung bei und minimiert den
Energieverbrauch im Betrieb.

Eine unsachgemäße Verwendung des Gerätes kann gefährlich sein, insbesondere
für Kinder.

Die Gebrauchsanweisung zum späteren Nachschlagen aufbewahren und an
eventuelle Nachbesitzer weitergeben. Bei Fragen zu Themen, die in dieser
Gebrauchsanweisung nicht ausführlich genug beschrieben sind oder wenn eine
neue Gebrauchsanweisung gewünscht wird, auf unsere Website1 gehen oder den
Kundendienst2 Deutschland kontaktieren.

Der Hersteller arbeitet ständig an der Weiterentwicklung aller Typen und Modelle.
Deshalb behalten wir uns Änderungen in Form, Ausstattung und Technik vor.

Bestimmungsgemäße Verwendung

Das Gerät ist für die Verwendung im privaten Gebrauch/Haushalt bestimmt. Es
eignet sich zum Kühlen von Getränken. Wird das Gerät gewerblich oder für
andere Zwecke als zum Kühlen von Getränken benutzt, beachten Sie bitte, dass
vom Hersteller keine Haftung für eventuelle Schäden übernommen werden kann.

Umbauten oder Veränderungen am Gerät sind aus Sicherheitsgründen nicht
zulässig.

Das Gerät ist nicht zum Einbau geeignet!

Seite 2

Gerät kennenlernen

Lieferumfang

1x Gerät
6x herausnehmbare Abstellregale
1x Gebrauchsanweisung

Bezeichnung

1 verstellbare Füße
2 Abstellregale
3 Bedienblende

a Tastensperre
b Innenbeleuchtung
c LED-Anzeige
d Temperatur erhöhen

e Temperatur reduzieren

Seite 3

Inhaltsverzeichnis

Zu Ihrer Sicherheit ................................................................. 5

1

1.1 Sicherheit und Verantwortung ................................................. 6

1.2 Sicherheit und Warnungen .................................................... 6

1.3 Warnung ............................................................................ 8

1.4 Reinigung ......................................................................... 10

2 Montage .............................................................................. 11

2.1 Gerät auspacken ................................................................ 11

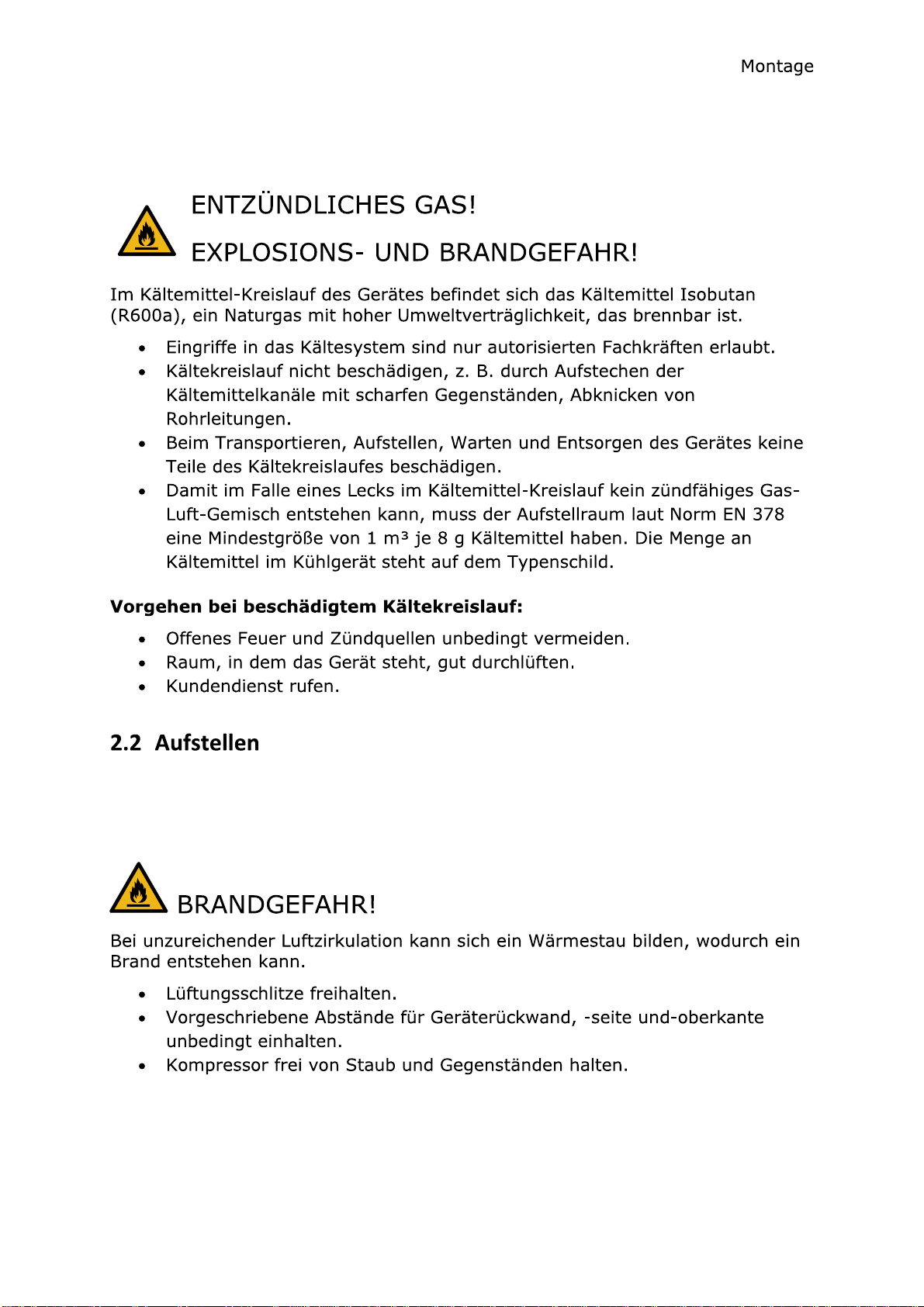

2.2 Aufstellen ......................................................................... 12

2.3 Nivellieren ........................................................................ 14

3 Inbetriebnahme ..................................................................... 15

3.1 Gerät ein-/ausschalten ......................................................... 15

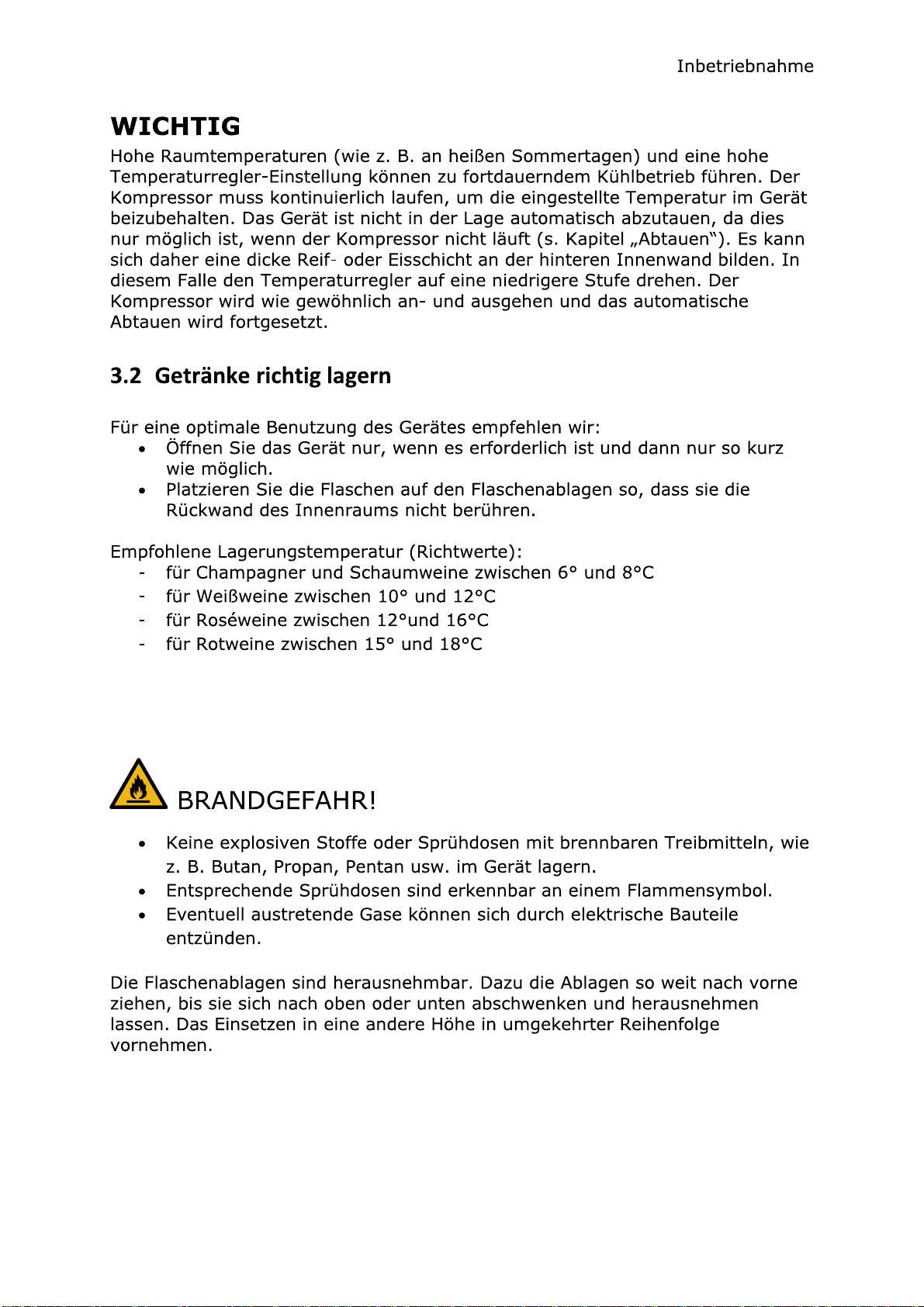

3.2 Getränke richtig lagern .......................................................... 16

4 Wartung und Pflege ................................................................ 18

4.1 Gerät reinigen .................................................................... 18

4.2 Leuchtmittel auswechseln ..................................................... 19

4.3 Gerät außer Betrieb nehmen .................................................. 19

Betriebsgeräusche / Fehler beheben .......................................... 20

5

6 Garantiebedingungen ............................................................. 22

7 Technische Daten .................................................................. 24

Seite 4

1 Zu Ihrer Sicherheit

Für eine sichere und sachgerechte Anwendung die Gebrauchsanweisung und
weitere produktbegleitende Unterlagen sorgfältig lesen und für spätere
Verwendung aufbewahren. Alle Sicherheitshinweise in dieser
Gebrauchsanweisung sind mit einem Warnsymbol versehen. Sie weisen frühzeitig
auf mögliche Gefahren hin. Diese Informationen unbedingt lesen und befolgen.

Erklärung der Sicherheitshinweise

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder
zu schwerwiegenden Verletzungen führt!

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zum Tod oder
zu schwerwiegenden Verletzungen führen kann!

Bezeichnet eine gefährliche Situation, welche bei Nichtbeachtung zu leichten oder
mäßigen Verletzungen führen kann!

Bezeichnet eine Situation, welche bei Nichtbeachtung zu Sachschäden führt.

STROMSCHLAGGEFAHR

VERBRÜHUNGSGEFAHR

Seite 5

Zu Ihrer Sicherheit

1.1 Sicherheit und Verantwortung

Sicherheit von Kindern und Personen mit eingeschränkten
Fähigkeiten

ERSTICKUNGSGEFAHR!

Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein.
Verpackungsmaterial von Kindern fernhalten.

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit
eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissens, benutzt zu werden. Es sei denn,
sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder
erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder
beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

1.2 Sicherheit und Warnungen

STROMSCHLAGGEFAHR!

Den Stecker am Elektrokabel beim Einstecken und Herausziehen nie mit feuchten
oder nassen Händen anfassen.

• Das Gerät nur nach Angaben der Gebrauchsanweisung montieren und
anschließen.

• Im Notfall sofort den Stecker aus der Steckdose ziehen.

• Den Stecker nicht am Kabel aus der Steckdose ziehen.

• Vor jedem Reinigungs- oder Wartungseingriff den Stecker aus der

Steckdose ziehen.

• Ein beschädigtes Stromversorgungskabel muss unverzüglich durch den
Lieferanten, Fachhändler oder Kundendienst ersetzt werden.

• Wenn Kabel oder Stecker beschädigt sind, das Gerät nicht mehr benutzen.

• Außer den in dieser Gebrauchsanweisung beschriebenen Reinigungs- und

Wartungsarbeiten keine Eingriffe am Gerät vornehmen.

• Keine elektrischen Geräte innerhalb des Lebensmittel-Lagerraumes
betreiben, die nicht vom Hersteller freigegeben sind.

Seite 6

Zu Ihrer Sicherheit

GESUNDHEITSGEFAHR!

Arzneimittel sind empfindliche Produkte. Falsches Aufbewahren kann ihre
Qualität beeinträchtigen. Verdorbene Arzneimittel verlieren ihre Wirksamkeit und
können gesundheitsschädlich sein.

• Das Gerät ist nicht geeignet für die Lagerung und Kühlung von
Medikamenten, Blutplasma, Laborpräparaten oder ähnlichen der
Medizinprodukterichtlinie 2007/47/EG zu Grunde liegenden Stoffe und
Produkte. Deshalb keine der genannten Stoffe im Gerät lagern.

Kunststoffteile, die über längere Zeit bzw. häufig mit Ölen/Säuren (tierische oder
pflanzliche) in Kontakt kommen, altern schneller und können reißen bzw.
brechen.

Das Gerät nur verpackt und senkrecht transportieren, um Personen- und
Sachschäden zu vermeiden.

Seite 7

Zu Ihrer Sicherheit

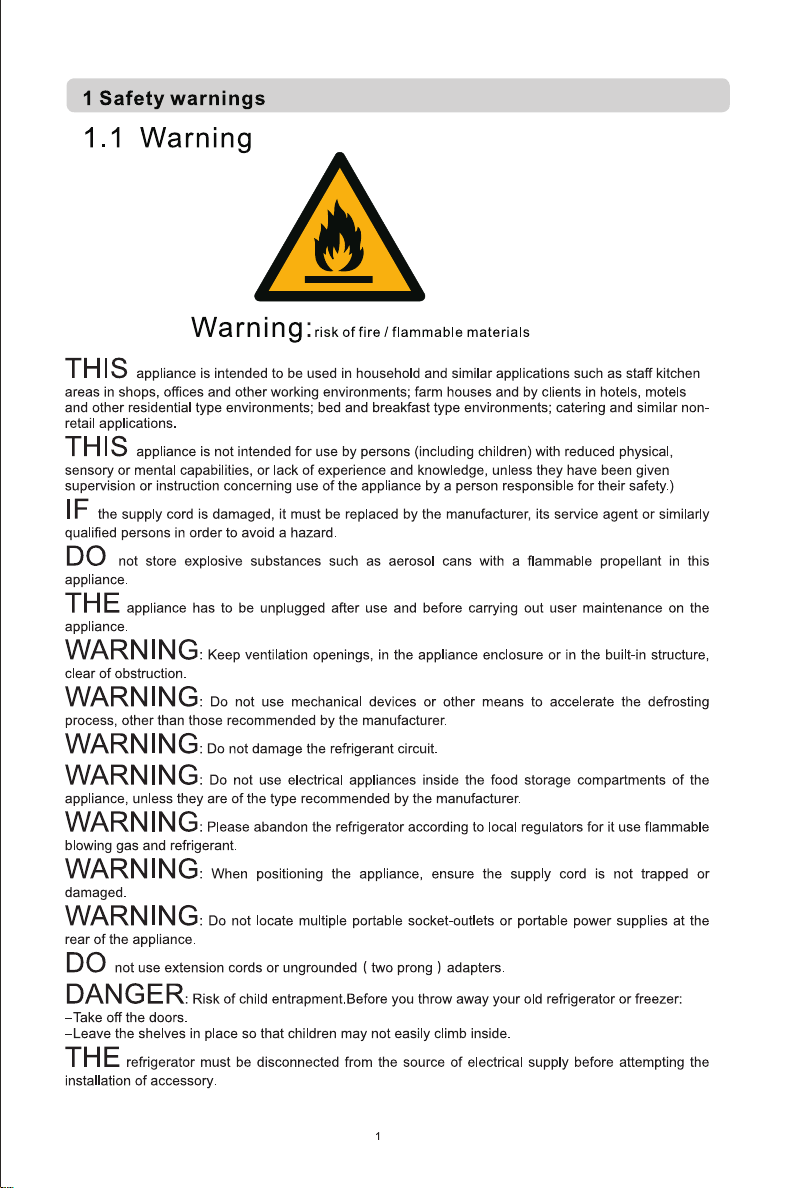

1.3 Warnung

Das Gerät ist für den Einsatz in Hausinstallationen und ähnlichen Anwendungen

vorgesehen, z. B. in Küchenbereichen für Mitarbeiter in Geschäften, Büros und
anderen Arbeitsumgebungen, Bauernhäusern und für Kunden in Hotels, Motels und
anderen Wohnbereichen, Übernachtung mit Frühstück, Restaurants und ähnlichen
Anwendungen für Einzelhandelsgeschäfte.

Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst

oder ähnlich qualifizierten Fachmann ersetzt werden, um Gefahren zu vermeiden.

Bewahren Sie keine explosiven Gegenstände wie Aerosoldosen mit einem brenn-

baren Treibmittel in diesem Gerät auf.

Das Gerät muss nach dem Gebrauch und vor der Durchführung der vom Benutzer

ausführbaren Wartung vom Stromnetz getrennt werden.

WARNUNG: Halten Sie die Belüftungsöffnungen im Gerätegehäuse oder in der

eingebauten Struktur frei von Hindernissen.

WARNUNG: Verwenden Sie keine mechanischen Vorrichtungen oder andere als die

vom Hersteller empfohlene Mittel, um den Abtauvorgang zu beschleunigen.

WARNUNG: Beschädigen Sie den Kältemittelkreislauf nicht.
WARNUNG: Verwenden Sie keine elektrischen Vorrichtungen in den Ablagefächern

für Lebensmittel im Gerät, es sei denn, dass sie vom Hersteller empfohlen sind.

WARNUNG: Bitte entsorgen Sie den Kühlschrank gemäß den örtlichen Bestimmun-

gen, da brennbares Treibgas und Kältemittel enthalten sind.

WARNUNG: Vergewissern Sie sich beim Aufstellen des Gerätes, dass das Netzkabel

nicht eingeklemmt oder beschädigt ist.

WARNUNG: Stellen Sie bitte keine Mehrfachsteckdosen oder tragbare Netzteile an

der Rückseite des Geräts auf.

Verwenden Sie bitte keine Verlängerungskabel oder ungeerdete (zwei-polige)

Adapter.

GEFAHR: Klemmgefahr für Kinder. Bevor Sie den gebrauchten Kühlschrank oder

Gefrierschrank wegwerfen:

- Nehmen Sie die Türen ab.

- Lassen Sie die Ablagen so, dass Kinder nicht leicht hinein klettern können.

Der Kühlschrank muss von der Stromversorgung getrennt werden, bevor die Instal-

lation von Zubehören vorgenommen wird.

Das verwendete Kältemittel und das Cyclopentan-Schaummaterial sind brennbar.

Wenn der Kühlschrank verschrottet wird, muss er daher von Feuerquellen fernge­halten und von einem speziellen Recyclingunternehmen mit entsprechender Quali­fikation zurückgewonnen werden. Entsorgung durch Verbrennung ist verboten, um
Umweltschäden oder andere Schäden zu vermeiden.

Für EN-Norm: Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit

eingeschränkter körperlicher, sensorischer oder geistiger Leistungsfähigkeit oder
mangelnder Erfahrung und Kenntnissen verwendet werden, vorausgesetzt, dass sie
beaufsichtigt oder angewiesen werden, um das Gerät sicher zu verwenden, und die
damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
Die Reinigung und die vom Benutzer ausführbaren Wartungen dürfen nicht von Kin­dern ohne Aufsicht durchgeführt werden. Kinder im Alter von 3 bis 8 Jahren dürfen
die Kühlschränke be-und entladen.

Seite 8

Zu Ihrer Sicherheit

Für IEC-Norm: Dieses Gerät ist nicht für den Gebrauch durch Personen (ein-

schließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen
Fähigkeiten oder mangelnder Erfahrung und Kenntnisse gedacht, es sei denn, dass
sie von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder angewi­esen werden.)

Kinder sollten überwacht werden, um sicherzustellen, dass sie nicht mit dem Gerät

spielen.

Die Anweisungen sollen die folgenden Inhalte enthalten: Beachten Sie bitte die

folgenden Anweisungen, um Verunreinigung von Lebensmitteln zu vermeiden:
– Das Öffnen der Tür über einen längeren Zeitraum kann zu einer erheblichen Tem­peraturerhöhung in den Kammern im Inneren des Gerätes führen.

- Reinigen Sie regelmäßig die Oberflächen, die mit Lebensmitteln und dem zugängli­chen Ableitungssystem in Kontakt kommen können.
– Reinigen Sie die Wassertanks, wenn sie 48 Stunden nicht benutzt wurden; spülen
Sie das an eine Wasserversorgung angeschlossene Wassersystem, wenn 5 Tage lang
kein Wasser abgeleitet wurde. (Anmerkung 1)
– Lagern Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühlschrank, damit
sie nicht mit anderen Lebensmitteln in Berührung kommen oder dessen Wassertrop­fen nicht auf die anderen Lebensmittel fallen.
– Die Tiefkühlfächer mit zwei Sternen sind für die Lagerung von tiefgefrorenen
Lebensmitteln, Eiscreme und Eiswürfeln geeignet. (Anmerkung 2)
– Die Fächer mit einem Stern , zwei Sternen und drei Sternen sind nicht zum
Einfrieren frischer Lebensmittel geeignet. (Anmerkung 3)
– Das Gerät ausschalten, abtauen, reinigen, trocknen und die Tür offen lassen, wenn
der Kühlschrank für längere Zeit leer gelassen wird, um Schimmelbildung im Gerät
zu vermeiden.
Anmerkung 1, 2, 3: Bitte überprüfen Sie, ob es für Ihren Produkttyp bzw. Ablage­fächer zutreffend ist.

Seite 9

Zu Ihrer Sicherheit

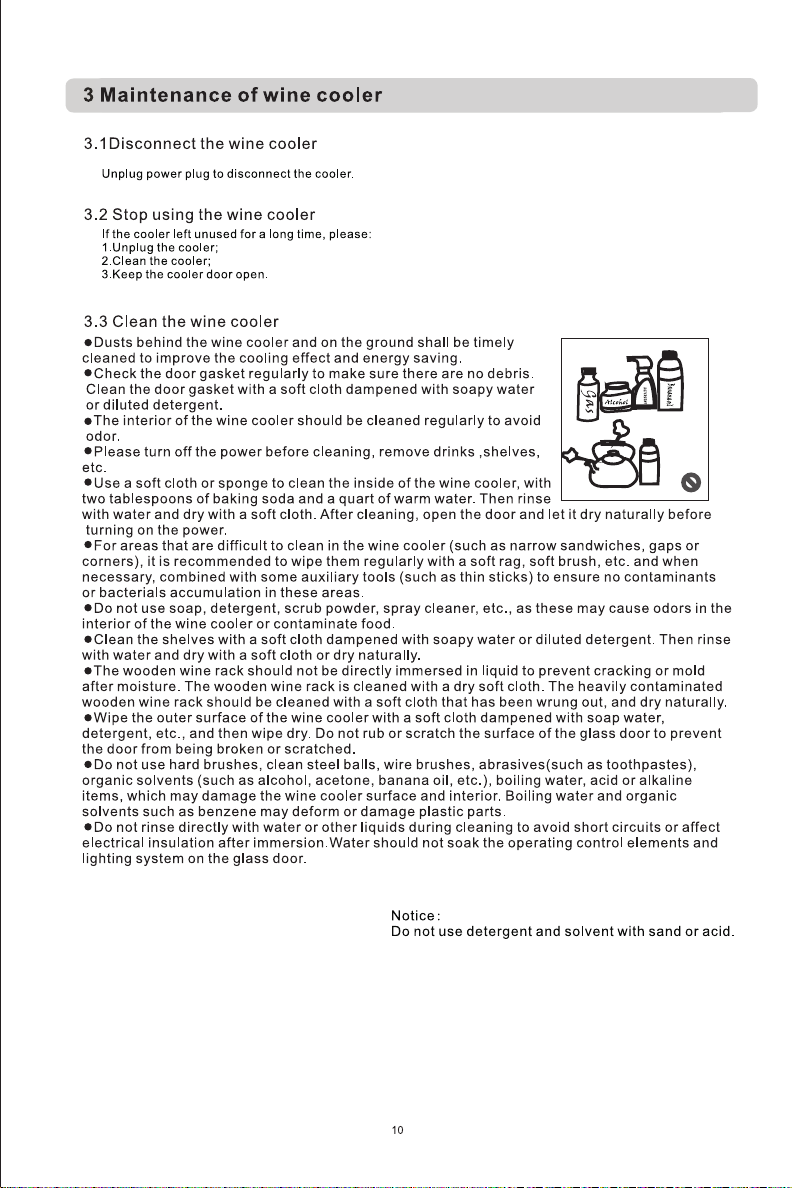

1.4 Reinigung



Der Staub hinter dem Kühlschrank und auf dem Boden müssen rechtzeitig
gereinigt werden, um die Kühlwirkung und Energieeinsparung zu verbessern.
Überprüfen Sie die Türdichtung regelmäßig, um sicherzustellen, dass sich darin



keine Ablagerungen befinden. Reinigen Sie die Türdichtung mit einem weichen, mit
Seifenwasser oder verdünntem Reinigungsmittel angefeuchteten Tuch.
Das Innere des Kühlschranks sollte regelmäßig gereinigt werden, um Geruch zu



vermeiden.
Bitte trennen Sie das Gerät von der Stromversorgung sowie alle Lebensmittel,



Getränke, Ablagen und Fächer usw. entfernen, bevor Sie den Innenraum reinigen.
Verwenden Sie ein weiches Tuch oder einen Schwamm mit zwei Esslöffeln Natri-



umbikarbonat und einem Quart warmem Wasser, um das Innere des Kühlschranks
zu reinigen. Dann mit Wasser spülen und abwischen. Öffnen Sie nach dem Reinigen
die Tür und lassen Sie das Gerät natürlich trocknen, bevor Sie das Gerät einschalten.
Für Bereiche im Kühlschrank, die schwer zu reinigen sind (z. B. schmale



Zwischenschichten, Lücken oder Ecken), empfiehlt es sich, sie regelmäßig mit einem
weichen Lappen, einer weichen Bürste usw. und, falls erforderlich, mit einigen
Hilfswerkzeugen (z.B. dünne Stifte) zu wischen, um sicherzustellen, dass sich in
diesen Bereichen keine Verunreinigungen oder Bakterien ansammeln.
Verwenden Sie keine Seife, Reinigungsmittel, Scheuermittel, Sprühreiniger



usw., da sie Gerüche im Inneren des Kühlschranks oder Verunreinigung der Lebens­mittel verursachen können.
Reinigen Sie die Flaschenhalter, die Ablagen und die Fächer mit einem



weichen, mit Seifenwasser oder verdünntem Reinigungsmittel angefeuchteten Tuch.
Mit einem weichen Tuch abwischen oder natürlich trocknen.
Wischen Sie die Außenfläche des Kühlschranks mit einem weichen, mit Seifen-



wasser, Spülmittel usw. angefeuchteten Tuch ab und wischen Sie sie anschließend
trocken.
Verwenden Sie keine harten Bürsten, sauberen Stahlkugeln, Drahtbürsten,



Scheuermittel (wie Zahnpasten), organische Lösungsmittel (wie Alkohol, Aceton,
Bananenöl usw.), kochendes Wasser, saure oder alkalische Gegenstände, die die
Oberfläche sowie den Innenraum des Kühlschranks beschädigen können. Kochendes
Wasser und organische Lösungsmittel wie Benzol können zur Verformung und Bes­chädigung der Kunststoffteile führen.
Spülen Sie das Gerät während der Reinigung nicht direkt mit Wasser oder



anderen Flüssigkeiten, um Kurzschlüsse sowie Beeinträchtigungen der elektrischen
Isolierung nach dem Eintauchen zu vermeiden.

Seite 10

Montage

2 Montage

2.1 Gerät auspacken

Die Verpackung muss unbeschädigt sein. Das Gerät auf Transportschäden
überprüfen. Ein beschädigtes Gerät auf keinen Fall anschließen. Im Schadensfall
an den Lieferanten wenden.

Transportschutz entfernen

VERLETZUNGSGEFAHR!

Klebestreifen nicht mit einem scharfen Gegenstand, z. B. Teppichmesser,
durchtrennen, die Türdichtung kann dabei beschädigt werden.

Das Gerät sowie Teile der Innenausstattung sind für den Transport geschützt.
Alle Klebestreifen auf der rechten und linken Seite entfernen. Alle Klebebänder
und Verpackungsteile auch aus dem Inneren des Gerätes entfernen.
Kleberückstände können mit Reinigungsbenzin entfernt werden.
Das Gerät nach dem Transport für 12 Stunden stehen lassen, damit sich das
Kältemittel im Kompressor sammeln kann. Das Nichtbeachten könnte den
Kompressor beschädigen und damit zum Ausfall des Gerätes führen. Der
Garantieanspruch erlischt in diesem Fall.

Kältemittel

GESUNDHEITSGEFAHR!

Ist der Kältekreislauf beschädigt, tritt das Kältemittel R600a aus. Das Kältemittel
ist bei Kontakt mit den Augen und beim Einatmen gesundheitsschädlich.

Seite 11

Seite 12

Montage

KLIMAKLASSE

TEMPERATURBEREICH

SN

+10 °C bis +32 °C

N

+16 °C bis +32 °C

ST

+16 °C bis +38 °C

T

+16 °C bis +43 °C

Das Gerät

• so aufstellen, dass der Netzstecker zugänglich ist. Das Stromkabel nicht
einklemmen oder beschädigen.

• nicht mit Mehrfachsteckdosen oder Verlängerungskabeln am Stromnetz
anschließen.

• nicht im Freien aufstellen (z. B. Balkon, Terrasse, Gartenhaus etc.).

• entsprechend den vorgeschriebenen Mindestabständen aufstellen.

• in einem gut belüfteten und trockenen Raum aufstellen, dessen

Umgebungstemperatur der Klimaklasse entspricht, für die das Gerät
ausgelegt ist.

Die Klimaklasse ist auf dem Typenschild (im Innenraum oder auf der Rückseite
des Gerätes) und im Produktdatenblatt ersichtlich. Die Umgebungstemperatur
wirkt sich auf den Stromverbrauch und die einwandfreie Funktion des Gerätes
aus.

Mindestabstände für Be- und Entlüftung

Die Luftzirkulation an der Geräterückwand, -seite und -oberkante beeinflusst den
Energieverbrauch und die Kühlleistung (je nach Modell). Unbedingt die
Mindestabstände für die Belüftung des Gerätes einhalten, die in den
nachfolgenden Tabellen und Zeichnungen aufgeführt sind.

Seite 13

Gerätemaße in mm und Grad

A B C D D2

E F G H I

490

842

40

480

895

40

40

120°

720

Montage

(Abbildungen ähnlich)

2.3 Nivellieren

Bei geringfügig unebener Auflagefläche kann das
Gerät mit den vorderen Füßen ausgeglichen
werden.

An den Füßen drehen, bis das Gerät horizontal
und ohne zu wackeln fest auf dem Boden steht.

Seite 14

Inbetriebnahme

3 Inbetriebnahme

Gerät vor Inbetriebnahme reinigen

Das Gerät sowie die Teile der Innenausstattung vor Inbetriebnahme gründlich
reinigen (s. Kapitel „Wartung und Pflege“).

3.1 Gerät ein-/ausschalten

Das Gerät ca. 12 Std. vor dem Einschalten stehen lassen.
Schalten Sie das Gerät ein, indem Sie den Stecker in die Steckdose stecken und

den Temperaturregler auf die niedrigste Gradzahl stellen.
Zum Ausschalten des Gerätes den Netzstecker ziehen.

Wird die Stromversorgung des Gerätes unterbrochen oder der Netzstecker aus
der Steckdose gezogen, mindestens 5 Minuten warten, bevor das Gerät wieder
eingeschaltet wird.
Wird das Gerät unmittelbar nach dem Ausschalten/Stromausfall neu gestartet,
kann der Kompressor überlastet werden, können Sicherungen durchbrennen oder
andere Schäden auftreten.

Temperatur einstellen

Die Innentemperatur des Gerätes wird über das Display eingestellt.
Bei Erstbetrieb stellen Sie die Temperaturregler zuerst auf 5° C, und nach 20

Minuten passen Sie die Temperatur an. Lesen Sie hierzu auch das folgende
Kapitel "Temperatur einstellen".

1. Fahrenheit oder Celsius einstellen
Die Tasten “d” und “e” gleichzeitig drücken. LED-Display zeigt °F bzw. °C.

2. Mit Taste “d” die Temperatur um 1°C oder °F erhöhen.
Mit Taste “e” die Temperatur um 1°C / °F senken.
LED-Display zeigt die eingestellte Temperatur an.

Die Temperaturstufe je nach Umgebungstemperatur (Aufstellort), bei Änderung
der Bestückung oder bei häufigem Öffnen der Gerätetür anpassen.
Bei sehr hohen sommerlichen Temperaturen den Temperaturregler auf eine
höhere Stufe stellen, um die gewünschte Kühltemperatur zu halten.

Seite 15

Seite 16

Inbetriebnahme

Energie sparen

• Gerät nicht in der Nähe von Herden, Heizkörpern oder anderen
Wärmequellen aufstellen. Bei hoher Umgebungstemperatur läuft der
Kompressor häufiger und länger und führt zu erhöhtem Energieverbrauch.

• Auf ausreichende Be- und Entlüftung am Gerätesockel, an den
Geräteseiten und an der Geräterückseite achten. Lüftungsöffnungen
niemals abdecken. Die Abstandsmaße beachten (s. Kapitel „Aufstellen“).

• Die Anordnung der Schubladen, Regale und Ablagen, wie sie auf der
Abbildung «Gerät kennenlernen» zu ersehen ist, bietet die effizienteste
Energienutzung und ist daher möglichst beizubehalten.

• Ein gleichmäßig gefülltes Kühlabteil trägt zur optimalen Energienutzung
bei. Leere oder halbleere Abteile vermeiden.

• Türdichtungen des Gerätes müssen vollkommen intakt sein, damit die
Türen richtig schließen und sich der Energieverbrauch nicht unnötig
erhöht.

• Gerät nur öffnen, wenn es erforderlich ist und dann nur so kurz wie
möglich. Der Energieverbrauch und die Temperatur im Gerät können
ansteigen, wenn die Gerätetür häufig oder lange geöffnet wird bzw. nicht
korrekt verschlossen ist.

Seite 17

Wartung und Pflege

4 Wartung und Pflege

STROMSCHLAGGEFAHR!

Das Gerät darf während der Reinigung/Wartung nicht am Stromnetz
angeschlossen sein. Vor Reinigungs- und Wartungsarbeiten Gerät abschalten und
Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.

• Das Gerät nie mit Dampfreinigungsgeräten reinigen. Feuchtigkeit könnte
in elektrische Bauteile gelangen.

VERBRÜHUNGSGEFAHR

Beim Reinigen die Wassertemperatur so wählen, dass keine Verbrühungen
entstehen können.

• Heißer Dampf kann zu Schäden an Kunststoffteilen führen.

• Das Gerät muss vor Inbetriebnahme trocken sein.

• Keine scheuernden, aggressiven Reinigungsmittel benutzen.

4.1 Gerät reinigen

Aus hygienischen Gründen das Gerät außen und innen, einschließlich Türdichtung
und Innenausstattung, regelmäßig reinigen.

WICHTIG

• Ätherische Öle und organische Lösungsmittel können Kunststoffteile
angreifen, z. B. Saft von Zitronen- oder Apfelsinenschalen, Buttersäure
oder Reinigungsmittel, die Essigsäure enthalten. Solche Substanzen nicht
mit den Geräteteilen in Kontakt bringen.

• Türdichtungen regelmäßig auf Verschmutzungen und Beschädigungen
kontrollieren.

• Türdichtungen sind empfindlich gegenüber Fett und Öl und werden
dadurch porös und spröde. Wenn Fett oder Öl an Türdichtungen gelangt
ist, Türdichtungen sofort mit feuchten, sauberen Tüchern reinigen.

Seite 18

Wartung und Pflege

1. Kühlgut herausnehmen. Abgedeckt an einem kühlen Ort lagern.

2. Ablagen zum Reinigen etwas nach oben anheben und herausziehen, bis sie
sich nach oben oder unten abschwenken und herausnehmen lassen.

3. Gerät einschließlich Türdichtung und Innenausstattung mit einem Lappen
und lauwarmem Wasser unter Zugabe von etwas handelsüblichem
Geschirrspülmittel reinigen.

4. Mit klarem Wasser nachwischen und trockenreiben.

5. Tauwasser-Ablaufloch überprüfen. Regelmäßig mit Hilfe von
Pfeifenreinigern reinigen.

6. Die gereinigten Ablagen einsetzen.

7. Gerät am Stromnetz anschließen.

4.2 Leuchtmittel auswechseln

STROMSCHLAGGEFAHR!

Vor dem Leuchtmittelwechsel Gerät abschalten und Netzstecker ziehen oder
Sicherung abschalten bzw. herausdrehen.

Leuchtmitteldaten:
220-240 V, max. 0.6 W (LED)

HINWEIS

Leuchtmittelwechsel nur durch den Kundendienst3 durchführen lassen.

4.3 Gerät außer Betrieb nehmen

Zum Abschalten des Gerätes den Netzstecker ziehen oder Sicherung abschalten
bzw. herausdrehen.

✓ Lebensmittel entnehmen.
✓ Netzstecker ziehen oder Sicherung abschalten bzw. herausdrehen.
✓ Gerät abtauen und gründlich reinigen (s. Kapitel „Wartung und Pflege“).
✓ Gerätetür geöffnet lassen, um Geruchs- und Schimmelbildung zu

vermeiden.

Seite 19

Betriebsgeräusche / Fehler beheben

GERÄUSCHE

GERÄUSCHART

URSACHE / BEHEBUNG

Normale
Geräusche

Murmeln

Wird vom Kompressor verursacht,
wenn er in Betrieb ist.

Flüssigkeitsgeräusch

Entsteht durch die Zirkulation des
Kältemittels im Aggregat.

Klickgeräusche

Der Temperaturregler schaltet
den Kompressor ein oder aus.

Störende
Geräusche

Flaschengeräusche

Einen Sicherheitsabstand
zwischen den Flaschen und
anderen Behältern lassen.

Vibrieren des
Verflüssigers
(nur bei sichtbarem
Verflüssiger an der
Geräterückseite)

Prüfen, ob der Verflüssiger an der
Geräterückseite locker ist.

Verflüssiger befestigen.

5 Betriebsgeräusche / Fehler beheben

VERLETZUNGSGEFAHR!

Reparaturen an elektrischen Geräten dürfen ausschließlich nur von einer hierfür
qualifizierten Elektro-Fachkraft ausgeführt werden. Eine falsch bzw. nicht
fachgerecht durchgeführte Reparatur kann Gefahren für den Benutzer
herbeiführen und führt zu einem Verlust des Garantieanspruchs.

Betriebsgeräusche

Seite 20

Betriebsgeräusche / Fehler beheben

STÖRUNG

MÖGLICHE URSACHEN

MASSNAHMEN

Innenbeleuchtung
funktioniert nicht,
aber Kompressor
läuft.

Leuchtmittel ist defekt.

Leuchtmittel auswechseln
(s. Kapitel 4.3).

Es steht Wasser im
Gerät.

Tauwasser-Ablaufloch ist
vollständig geschlossen.

Tauwasser-Ablaufloch
reinigen, z. B. mit einem
Pfeifenreiniger.

Kühlgruppe läuft zu
häufig an und zu
lange.

Gerätetür wird zu oft
geöffnet.

Nicht unnötig die Tür
öffnen.

Luftzirkulation um das Gerät
ist behindert.

Die Umgebung des Gerätes
freilassen.

Gerät kühlt nicht.

Gerät ist ausgeschaltet oder
ist nicht mit Strom versorgt.

Stromversorgung und
Sicherungen überprüfen.
Prüfen, ob der Netzstecker
richtig in der Steckdose
steckt.

Umgebungstemperatur ist zu
niedrig.

Siehe Kapitel 2.2

Seitenwand ist sehr warm
(nur für Modelle mit
eingeschäumtem
Verflüssiger).

Kein Fehler. Der
Verflüssiger gibt warme
Luft an die Umgebung ab.
Ist die Umgebungs­temperatur zu hoch, kann
die Wärme nicht mehr
abgeführt werden. Sobald
die Umgebungs­temperatur gesunken ist,
kühlt das Gerät wieder
normal. Unbedingt die
Abstände einhalten
(s. Kapitel 2.2).

Fehler beheben

Seite 21

Garantiebedingungen

6 Garantiebedingungen

Garantiebedingungen

Als Käufer eines NABO-Gerätes stehen Ihnen die gesetzlichen Gewährleistungen
aus dem Kaufvertrag mit Ihrem Händler zu. Zusätzlich räumen wir Ihnen eine
Garantie zu den folgenden Bedingungen ein:

Leistungsdauer

Die Garantie läuft 24 Monate ab Kaufdatum (Kaufbeleg ist vorzulegen). Während
der ersten 6 Monate werden Mängel am Gerät unentgeltlich beseitigt.
Voraussetzung ist, dass das Gerät ohne besonderen Aufwand für Reparaturen
zugänglich ist. In den weiteren 18 Monaten ist der Käufer verpflichtet
nachzuweisen, dass der Mangel bereits bei Lieferung bestand.
Bei gewerblicher Nutzung (z. B. in Hotels, Kantinen) oder bei
Gemeinschaftsnutzung durch mehrere Haushalte, beträgt die Garantie 12 Monate
ab Kaufdatum (Kaufbeleg ist vorzulegen). Während der ersten 6 Monate werden
Mängel am Gerät unentgeltlich beseitigt. Voraussetzung ist, dass das Gerät ohne
besonderen Aufwand für Reparaturen zugänglich ist. In den weiteren 6 Monaten
ist der Käufer verpflichtet nachzuweisen, dass der Mangel bereits bei Lieferung
bestand.
Durch die Inanspruchnahme der Garantie verlängert sich die Garantie weder für
das Gerät, noch für die neu eingebauten Teile.

Umfang der Mängelbeseitigung

Innerhalb der genannten Fristen beseitigen wir alle Mängel am Gerät, die
nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen
sind. Ausgewechselte Teile gehen in unser Eigentum über.

Ausgeschlossen sind:

Normale Abnutzung, vorsätzliche oder fahrlässige Beschädigung, Schäden, die
durch Nichtbeachtung der Gebrauchsanweisung, unsachgemäße Aufstellung,
bzw. Installation oder durch Anschluss an falsche Netzspannung entstehen,
Schäden aufgrund von chemischer bzw. elektrothermischer Einwirkung oder
durch sonstige anormale Umweltbedingungen, Glas-, Lack- oder Emailleschäden
und evtl. Farbunterschiede sowie defekte Glühlampen.

Ebenso sind Mängel am Gerät ausgeschlossen, die aufgrund von
Transportschäden zurückzuführen sind. Wir erbringen auch dann keine
Leistungen, wenn – ohne unsere besondere, schriftliche Genehmigung – von
nicht ermächtigten Personen am NABO-Gerät Arbeiten vorgenommen oder
Teile fremder Herkunft verwendet wurden. Diese Einschränkung gilt nicht
für mangelfreie, durch eine qualifizierte Fachkraft mit unseren
Originalteilen, durchgeführte Arbeiten zur Anpassung des Gerätes an die
technischen Schutzvorschriften eines anderen EU-Landes.

Seite 22

Garantiebedingungen

Geltungsbereich

Unsere Garantie gilt für Geräte, die in einem EU-Land erworben wurden und die
in der Bundesrepublik Deutschland oder Österreich in Betrieb sind.
Für Geräte, die in einem EU-Land erworben und in ein anderes EU-Land gebracht
wurden, werden Leistungen im Rahmen der jeweils landesüblichen
Garantiebedingungen erbracht. Eine Verpflichtung zur Leistung der Garantie
besteht nur dann, wenn das Gerät den technischen Vorschriften des Landes, in
dem der Garantieanspruch geltend gemacht wird, entspricht.

Für Reparaturaufträge außerhalb der Garantiezeit gilt:

• Wird ein Gerät repariert, sind die Reparaturrechnungen sofort fällig und
ohne Abzug zu bezahlen.

• Wird ein Gerät überprüft bzw. eine angefangene Reparatur nicht zu Ende
geführt, werden Anfahrts- und Arbeitspauschalen berechnet.

• Die Beratung durch unser Kundenberatungszentrum ist unentgeltlich
(s. Kapitel „Kundendienst“).

Seite 23

Technische Daten

Abmessungen und benötigter Raumbedarf siehe Kapitel „Aufstellen“

7 Technische Daten

MODELL WS 9634

Typ I (Anzahl der Temperaturregler) 1
Abtauen Kühlen manuell
Lampenleistung [W] 0.6
Elektrischer Anschluss [V / Hz] 220-240 / 50
Stromaufnahme [A] 0.8
Gewicht netto [kg] 28
EAN Nr. [black/frame inox] 9120095792503

*Technische Änderungen vorbehalten*

CE

-Konformität

Dieses Gerät entspricht zum Zeitpunkt seiner Markteinführung den
Anforderungen, die in den Richtlinien des Rates zur Angleichung der
Rechtsvorschriften der Mitgliedsstaaten über die elektromagnetische
Verträglichkeit RL 2014/30/EU und über die Verwendung elektrischer
Betriebsmittel innerhalb bestimmter Spannungsgrenzen RL 2014/35/EU
festgelegt sind.

Dieses Gerät ist mit dem CE Zeichen gekennzeichnet und verfügt über eine
Konformitätserklärung zur Einsichtnahme durch die zuständigen
Marktüberwachung

sbehör

den.

HINWEISE ZUR KONFORMITÄT

Dieses Produkt entspricht den gesetzlichen Anforderungen und wurde unter
ständigen
aktuellen Stand zum Zeitpunkt der Drucklegung. Änderungen vorbehalten.

Qualitätskontrollen gefertigt. Die technischen Daten entsprechen dem

Die vollständige Konformitätserklärung finden Sie unter:www.nabo.at

Hersteller / Importeur:

Baytronic Handels GmbH
Harterfeldweg 4; A-4481 Asten
www.nabo.at | [e-mail]

Seite 2
