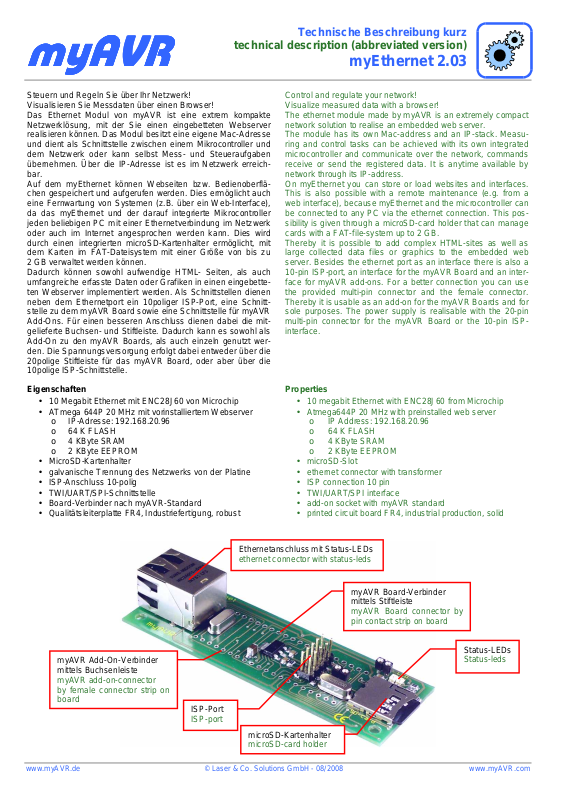

Technische Beschreibung kurz
technical description (abbreviated version)
myAVR
myAVR
myAVRmyAVR
Steuern und Regeln Sie über Ihr Netzwerk!
Visualisieren Sie Messdaten über einen Browser!
Das Ethernet Modul von myAVR ist eine extrem kompakte
Netzwerklösung, mit der Sie einen eingebetteten Webserver
realisieren können. Das Modul besitzt eine eigene Mac-Adresse
und dient als Schnittstelle zwischen einem Mikrocontroller und
dem Netzwerk oder kann selbst Mess- und Steueraufgaben
übernehmen. Über die IP-Adresse ist es im Netzwerk erreichbar.
Auf dem myEthernet können Webseiten bzw. Bedienoberflächen gespeichert und aufgerufen werden. Dies ermöglicht auch
eine Fernwartung von Systemen (z.B. über ein Web-Interface),
da das myEthernet und der darauf integrierte Mikrocontroller
jeden beliebigen PC mit einer Ethernetverbindung im Netzwerk
oder auch im Internet angesprochen werden kann. Dies wird
durch einen integrierten microSD-Kartenhalter ermöglicht, mit
dem Karten im FAT-Dateisystem mit einer Größe von bis zu
2 GB verwaltet werden können.
Dadurch können sowohl aufwendige HTML- Seiten, als auch
umfangreiche erfasste Daten oder Grafiken in einen eingebetteten Webserver implementiert werden. Als Schnittstellen dienen
neben dem Ethernetport ein 10poliger ISP-Port, eine Schnittstelle zu dem myAVR Board sowie eine Schnittstelle für myAVR
Add-Ons. Für einen besseren Anschluss dienen dabei die mitgelieferte Buchsen- und Stiftleiste. Dadurch kann es sowohl als
Add-On zu den myAVR Boards, als auch einzeln genutzt werden. Die Spannungsversorgung erfolgt dabei entweder über die
20polige Stiftleiste für das myAVR Board, oder aber über die
10polige ISP-Schnittstelle.
Eigenschaften
• 10 Megabit Ethernet mit ENC28J60 von Microchip
• ATmega 644P 20 MHz mit vorinstalliertem Webserver
o IP-Adresse: 192.168.20.96
o 64 K FLASH
o 4 KByte SRAM
o 2 KByte EEPROM
• MicroSD-Kartenhalter
• galvanische Trennung des Netzwerks von der Platine
• ISP-Anschluss 10-polig
• TWI/UART/SPI-Schnittstelle
• Board-Verbinder nach myAVR-Standard
• Qualitätsleiterplatte FR4, Industriefertigung, robust
myAVR Add-On-Verbinder
mittels Buchsenleiste
myAVR add-on-connector
by female connector strip on
board
Ethernetanschluss mit Status-LEDs
ethernet connector with status-leds
ISP-Port
ISP-port
microSD-Kartenhalter
microSD-card holder
myEthernet 2.03
Control and regulate your network!
Visualize measured data with a browser!
The ethernet module made by myAVR is an extremely compact
network solution to realise an embedded web server.
The module has its own Mac-address and an IP-stack. Measuring and control tasks can be achieved with its own integrated
microcontroller and communicate over the network, commands
receive or send the registered data. It is anytime available by
network through its IP-address.
On myEthernet you can store or load websites and interfaces.
This is also possible with a remote maintenance (e.g. from a
web interface), because myEthernet and the microcontroller can
be connected to any PC via the ethernet connection. This possibility is given through a microSD-card holder that can manage
cards with a FAT-file-system up to 2 GB.
Thereby it is possible to add complex HTML-sites as well as
large collected data files or graphics to the embedded web
server. Besides the ethernet port as an interface there is also a
10-pin ISP-port, an interface for the myAVR Board and an interface for myAVR add-ons. For a better connection you can use
the provided multi-pin connector and the female connector.
Thereby it is usable as an add-on for the myAVR Boards and for
sole purposes. The power supply is realisable with the 20-pin
multi-pin connector for the myAVR Board or the 10-pin ISPinterface.
Properties
• 10 megabit Ethernet with ENC28J60 from Microchip
• Atmega644P 20 MHz with preinstalled web server
o IP Address: 192.168.20.96
o 64 K FLASH
o 4 KByte SRAM
o 2 KByte EEPROM
• microSD-Slot
• ethernet connector with transformer
• ISP connection 10 pin
• TWI/UART/SPI interface
• add-on socket with myAVR standard
• printed circuit board FR4, industrial production, solid
myAVR Board-Verbinder
mittels Stiftleiste
myAVR Board connector by
pin contact strip on board
Status-LEDs
Status-leds
www.myAVR.de © Laser & Co. Solutions GmbH - 08/2008 www.myAVR.com
technische Beschreibung (kurz) / technical description (short) myEthernet 2/4
}
1 = MOSI
2 =
5 V
GND
5 V
Erste Schritte
1. Vorbereitung:
• Sicherstellen, dass kein Strom am myEthernet anliegt
und die MikroSD-Karte eingelegt ist
2. Ethernet anschließen
• das myEthernet mit Hilfe eines handelsüblichen Netzwerkkabels an den Netzwerkswitch bzw. HUB anschließen
3. Spannungsversorgung
• 5V geregeltes Gleichstrom Netzteil an die Pins 5V und
GND anschließen
• grüne Status-LED leuchtet bei erfolgreichem Anschluss
4. Webserver testen
• folgende URL in den Internet-Browser eingeben:
"http://192.168.20.96/index.htm"
• die myEthernet Startseite erscheint bei erfolgreicher
Verbindung
First Steps
/
1. preparation
• ensure that there is no power on the myEthernet and the
microSD-Card is inserted into the slot
2. connect the ethernet
• connect the myEthernet with a network cable to the network-switch or a hub
3. power supply
• use a regulated 5V DC power supply unit
• if the connection was successful the green status LED is
glowing
4. Testing the web server
• type the following URL into your web browser:
“http://192.168.20.96/index.htm”
• the myEthernet home page will pop up if the connection
was succeed
Schnittstellen / Interface
Pin 0
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Pin 10
Pin 11
5 V
GND
Pin 12
Pin 13
Pin 14
Pin 15
Pin 16
Pin 17
Pin 0
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8 (SS SPI)
Pin 9 (MOSI SPI)
Pin 10 (MISO SPI)
Pin 11 (SCK SPI)
5 V
GND
Pin 12
Pin 13
Pin 14
Pin 15
Pin 16
Pin 17
Pin 18 (TWI/I²C)
Pin 19 (TWI/I²C)
Pin 20 = LED grün /
Pin 21 = LED rot /
Pin 22 = RxD
Pin 23 = TxD
LED green
LED red
UART
Pin 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23
Port am
ATmega
A4 A5 A6 A7 B0 B1 B2 B3 B4 B5 B6 B7 A0 A1 A2 A3 C0 C1 C2 C3 C4 C5 D0 D1
644P
9 = MISO 7 = SCK 5 = RESET 3 = GND
10 = GND
8 = GND 6 = GND 4 = GND
10-polige ISP-Schnittstelle für die Programmierung
sowie die Spannungsversorgung des ATmega644P
10 pin ISP interface for the programming and the
power supply of the ATmega644P
www.myAVR.de © Laser & Co. Solutions GmbH - 08/2008 www.myAVR.com
technische Beschreibung (kurz) / technical description (short) myEthernet 3/4
A
Port A 0…7
Port B 0…7
Port C 0…3
UART
Technische Daten
Betriebsdaten
Betriebsspannung 5 V, max. 5,5 V
Betriebsstrom < 350 mA
Betriebstemperatur 0 – 30 °C
Lagertemperatur -20°C – 70°C
Mechanische Daten
Abmaße (L x B x H) 75 x 30 x 19 mm
Masse ~20 g
Rastermaß 2,54 mm
Prinzipschaltplan des myEthernet V2.03
Microcontroller
Tmega644P
D2,D3,D4 = USART1 in SPI-Mode
D5
C7
D7
D6
Technical Data
Operating Data
Operating voltage 5 V, max. 5,5 V
Operating current < 350 mA
Operating temperature 0 – 30 °C
Storage temperature -20°C – 70°C
Mechanical Data
Dimensions (L x W x H) 75 x 30 x 19 mm
Weight ~20 g
Grid dimensions 2.54 mm
/
Schematic of the myEthernet V2.03
Ethernetcontroller
ENC28J60
SPI (MISO,MOSI,SCK)
SPI (MISO,MOSI,SCK)
/CS = ChipSelect low=activ
/RESET = low activ
/INT = low activ
/WOL = low activ
MicroSD-card
SPI (MISO,MOSI,SCK)
C6
C5 C4
/CS = ChipSelect low=activ
LED
LED
myAVR Connect
SPI
TWI / I²C
Ethernet
SD-Card
myAVR Connect
SPI
TWI / I²C
www.myAVR.de © Laser & Co. Solutions GmbH - 08/2008 www.myAVR.com
technische Beschreibung (kurz) / technical description (short) myEthernet 4/4
status.htm
Anwendungsbeispiel
Example of usage
myEthernet
myTWI Temperatursensor
myTWI EEPROM
myTWI Echtzeituhr
index.htm
setup.htm
myAVR Board MK2 USB
myDigitalOut
Hinweis
:
Die mitgelieferte MicroSD-Karte enthält bereits ein vollständiges Beispiel für eine Webserver-Lösung und weitere Informationen zum myEthernet.
Note:
The provided microSD-Card includes a complete example for
a web server solution and some other information for the
myEthernet.
Allgemeine Sicherheitshinweise
Grundsätzlich ist das myEthernet nur zum Einsatz unter Lernund Laborbedingungen konzipiert. Er ist nicht vorgesehen und
nicht dimensioniert zur Steuerung realer Anlagen. Bei vorschriftsmäßigem Anschluss und Betrieb treten keine lebensgefährlichen Spannungen auf. Beachten Sie trotzdem die Vorschriften, die beim Betrieb elektrischer Geräte und Anlagen
Gültigkeit haben. Wir versichern, dass die Leiterplatte durch
Safety Guidelines
The myEthernet is designed for educational and experimental
use only. It is not intended and not dimensioned to control real
industrial facilities. At correct use there will not occur extremely
dangerous voltages. Nevertheless, be aware of general guidelines for using electronic devices. We assure that the PCB has
been tested by the producer. For incorrect use and/or applica-
tion contrary to technical regulations we are not liable.
den Hersteller getestet wurde. Für fehlerhaften und/oder
vorschriftswidrigen Einsatz des Boards übernehmen wir keine
Garantie.
Hersteller / Producer
Laser & Co. Solutions GmbH · Promenadenring 8 · 02708 Löbau, Deutschland/Germany
Internet: www.myAVR.de , www.myAVR.com Email: hotline@myAVR.de
www.myAVR.de © Laser & Co. Solutions GmbH - 08/2008 www.myAVR.com
