Page 1
Manual de instrucciones
TENSIÓMETRO DIGITAL DE MUÑECA
Modelo: MX-CP2396
0197
ANTES DE SU USO LEA ATENTAMENTE ESTE MANUAL
Page 2
INDICE
ANTES DE USAR EL TENSIÓMETRO 3
CONTROLES Y FUNCIONES 4
INDICACIONES EN PANTALLA 5
CONSEJOS BÁSICOS PARA EL USO CORRECTO DEL TENSIÓMETRO 6
COLOCACIÓN DE LAS PILAS 8
COLOCACIÓN DE LA MUÑEQUERA 9
POSICIÓN CORRECTA PARA EFECTUAR LA MEDICIÓN 10
¿CÓMO MEDIR LA PRESIÓN SANGUÍNEA? 11
APAGADO 14
USO DE LA MEMORIA 14
PUESTA EN HORA DEL RELOJ Y AJUSTE DE LA FECHA 16
¿QUÉ ES LA PRESIÓN SANGUÍNEA? 17
FLUCTUACIONES DE LA PRESIÓN SANGUÍNEA 17
¿PORQUÉ ES CONVENIENTE MEDIR LA PRESIÓN SANGUÍNEA EN CASA? 19
CLASIFICACIÓN DE LA PRESIÓN SANGUÍNEA SEGÚN LA OMS 21
¿QUÉ ES LA HIPERTENSIÓN? 22
¿QUÉ ES LA HIPOTENSIÓN? 22
SOLUCIÓN DE PROBLEMAS 23
CUIDADOS Y MANTENIMIENTO 24
CARACTERÍSTICAS TÉCNICAS 25
2
Page 3
ANTES DE USAR EL TENSIÓMETRO
• Lea atentamente estas instrucciones y guárdelas para un posterior uso.
• Después de quitar el embalaje, verifique que el aparato no esté dañado. En
caso de duda no lo utilice; póngase en contacto con el servicio de
asistencia técnica.
• Los materiales de embalaje (bolsas de plástico, etc.) no deben dejarse al
alcance de los niños, ya que son una potencial fuente de peligro.
• El fabricante declina cualquier responsabilidad por daños derivados de un
uso inadecuado, incorrecto o imprudente del aparato.
• Este aparato ha sido diseñado solamente para uso doméstico. En caso de
uso profesional, uso inadecuado o incumplimiento de las instrucciones, el
fabricante declina cualquier responsabilidad, no acepta ninguna responsabilidad y la garantía carecerá de validez.
• Este aparato no tiene parte alguna que pueda ser reparada por usted
mismo, si el aparato se ha caído o en caso de que no funcione adecuadamente, absténgase de usarlo y no intente desmontarlo o repararlo. Contacte
con su distribuidor o Centro de Servicio Técnico MX ONDA más cercano.
ESTE TENSIÓMETRO DEBE SER USADO SOLAMENTE POR ADULTOS
ATENCIÓN
3
Page 4
CONTROLES Y FUNCIONES
Hora
Compartimento
de las pilas
Posición de
memoria
Pulso
Fecha
Memoria
Presión sistólica
Encendido
y apagado
Presión diastólica
4
Page 5
INDICACIONES EN PANTALLA
♥
Símbolo Condición/causa
Mes y día
Este símbolo aparece cuando el pulso ha sido encontrado.
La pantalla muestra esta indicación cuando hay
alteraciones en el ritmo cardiaco.
Este símbolo aparece cuando las pilas están agotadas y
deben ser reemplazadas.
Inflado del brazalete.
Desinflado del brazalete.
Medida de la presión en milímetros de mercurio
Posición de memoria
5
M D
mmHg
Page 6
CONSEJOS BÁSICOS PARA EL USO CORRECTO DEL TENSIÓMETRO
• Efectúe la medición en un entorno silencioso y en una posición relajada.
• Efectuar la medición en situaciones de estrés, provoca alteraciones en la
presión sanguínea.
• No utilice el tensiómetro cuando tenga una lesión en la muñeca.
• Los valores medidos pueden variar (lectura inexacta), dependiendo de la
posición del tensiómetro. Este debe situarse en la parte interior de la
muñeca y a la altura del corazón.
• Procure en lo posible efectuar la medición de la presión sanguínea siempre
a la misma a hora del día.
• Evite mover la muñeca y no hable durante la medición, ya que puede
producir errores en la lectura.
• Coloque la muñequera de tal modo que se ciña bien la muñeca pero nunca
que apriete en exceso, recuerde que se infla durante el funcionamiento.
• No coloque el tensiómetro sobre la ropa (camisa, jersey, blusa, etc.), ya
que el aparato no puede medir a través de textiles.
• Afloje la muñequera inmediatamente después de una medición prolongada.
• No encienda el tensiómetro cuando no esté colocado sobre la muñeca.
• En casos excepcionales puede suceder que un pulso irregular o muy débil
no permita efectuar las mediciones. Si es así hable con su médico ó A.T.S.
6
Page 7
• Usando este aparato correctamente, la presión sanguínea medida se
corresponde a la obtenida mediante el método de auscultación con
estetoscopio.
• Después de efectuar la medición de la presión sanguínea, si desea realizar
una nueva medición deberá esperar de 3 a 5 minutos, para que la
circulación sanguínea vuelva a la normalidad. Este tiempo varía en función
de cada persona.
• Tenga presente que durante las mediciones de la presión sanguínea los
valores diarios dependen de muchos factores. Así, el consumo de tabaco,
alcohol, medicamentos o el esfuerzo corporal, influyen sobre los valores
tomados en bastante medida. Permanezca relajado y en un entorno
tranquilo al menos 30 minutos antes de efectuar las mediciones.
• Los valores de la presión sanguínea deberán ser interpretados por un
médico ó A.T.S. que esté familiarizado con el historial del paciente.
Midiendo regularmente la presión sanguínea el médico ó A.T.S puede
llevar un seguimiento más exhaustivo del paciente.
• El tamaño de la muñequera está diseñado para ser usado únicamente por
adultos.
• No utilice este aparato con personas que padezcan arritmias.
• Evite efectuar mediciones cerca de aparatos que generen fuertes campos
magnéticos, como teléfonos móviles, hornos microondas, etc.
7
Page 8
COLOCACIÓN DE LAS PILAS
Para la colocación o sustitución de las pilas siga los siguientes pasos:
• Extraiga la tapa del compartimento de las pilas haciendo
presión en las muescas y en la dirección que indica la
flecha.
• Inserte 2 pilas (preferentemente alcalinas) de 1,5 V tipo
LR03, AAA, etc., respetando la polaridad + y – grabada en
el interior del compartimento. Coloque de nuevo la tapa.
Notas:
• Cuando sustituya las pilas la fecha y la hora se borrarán.
• Las pilas contienen materiales contaminantes del medio ambiente, por eso una
vez agotada la vida de las mismas, NO las tire a la basura, deposítelas en el
sitio adecuado para su posterior reciclado.
• Si no piensa utilizar el aparato durante un largo periodo de tiempo, extraiga
las pilas y guárdelas en un lugar fresco.
• NO utilice baterías recargables de 1,2 V con este tensiómetro.
¿Cuándo hay que cambiar las pilas?
Cuando la pantalla muestre el símbolo indicará que las pilas están agotadas
y que estas deben ser sustituidas por otras nuevas.
8
Page 9

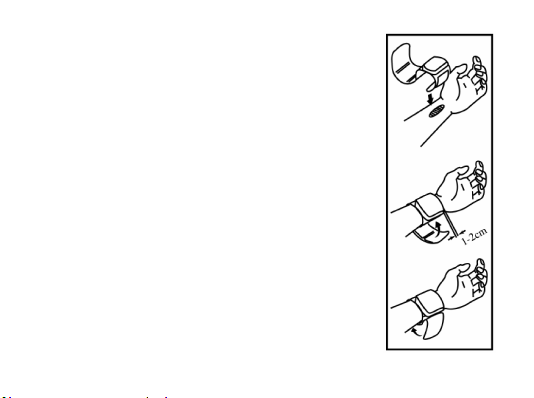

COLOCACIÓN DE LA MUÑEQUERA
1. Coloque la muñequera en el brazo izquierdo y
alrededor de la muñeca.
• La pantalla debe quedar en el lado interno del
brazo.
• Deje aproximadamente 1 ó 2 cm entre la
muñequera y el inicio de la mano.
2. Cierre la muñequera de modo que quede
ajustada.
• No tire demasiado fuerte de la banda.
• Procure que esta no quede demasiado prieta.
• Al cerrar la muñequera asegúrese de que la
pantalla queda situada en el centro del brazo.
9
Page 10

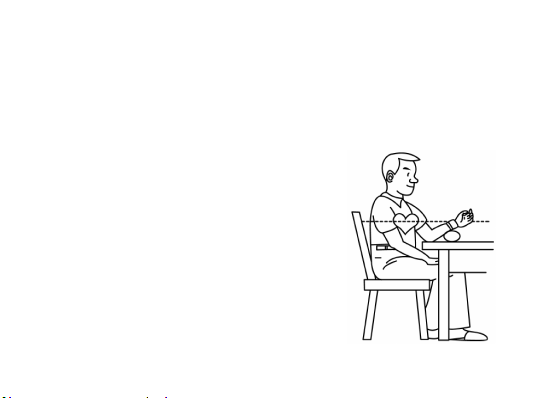

POSICIÓN CORRECTA PARA EFECTUAR LA MEDICIÓN
La posición (en altura) del tensiómetro con relación al corazón es sumamente
importante para poder obtener una medición correcta.
Si se coloca el tensiómetro más arriba o más abajo de la altura del corazón
los valores de la medición pueden disminuir o aumentar respectivamente, de
forma significativa respecto al valor real.
• Medir la presión arterial siempre en posición
sentada.
• Coloque su codo izquierdo sobre una mesa o
superficie similar.
• Coloque el brazo de tal manera que el
tensiómetro se encuentre a la altura del corazón,
la mano deberá estar abierta (ver ilustración).
• Relaje el brazo y colóquelo de tal forma que
pueda ver su lado interno.
• Si Vd. lo desea puede utilizar el estuche
protector para apoyar el brazo.
10
Page 11

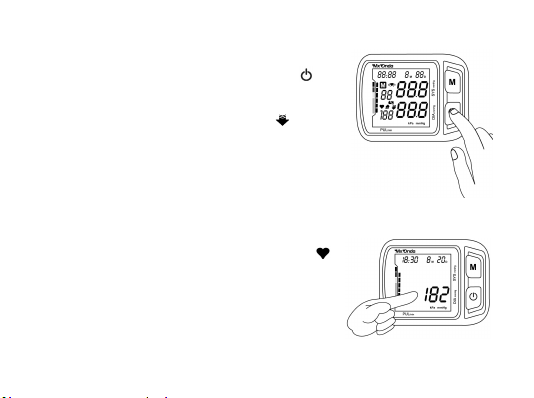

¿CÓMO MEDIR LA PRESIÓN SANGUÍNEA?
1. Una vez colocado el tensiómetro en la muñeca:
• Pulse el botón de encendido/apagado , la
pantalla mostrará todos los dígitos y después
mostrará la última medición.
• Si la pantalla muestra el símbolo “ ” indica
que la muñequera contiene aire y este será
expulsado, después se inflará la muñequera
automáticamente.
Durante el inflado de la muñequera el aparato
seleccionará automáticamente el nivel de
presión, en función de cada persona.
2. Una vez finalizado el inflado de la muñequera y
cuando el pulso es localizado el símbolo “ ”
comenzará a parpadear al ritmo del pulso, la
muñequera empezará a desinflarse a velocidad
constante y la pantalla mostrará el valor de la
presión disminuyendo.
Nota: Para evitar errores durante la medición no
mueva la muñeca y no hable.
11
Page 12

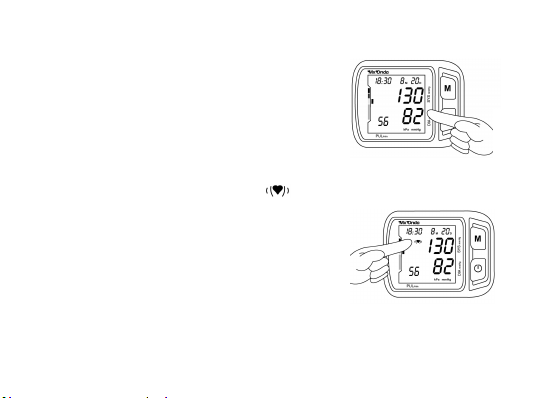

3. Finalizada la medición, la pantalla mostrará el
valor de la presión sistólica (SYS), el valor de la
presión diastólica (DIA) en milímetros de
mercurio (mmHg) y los pulsos por minuto (PUL
n/min). En la ilustración, la presión sistólica fue
de 130 mmHg, la presión diastólica de 82 mmHg
y el pulso fue de 56 latidos por minuto. Los
valores medidos junto con la fecha y la hora son
automáticamente almacenados en la memoria.
4. Si la pantalla muestra el símbolo “ ” indica
que existe una posible alteración en el ritmo
cardiaco. Un corazón normal de un cuerpo en
reposo late entre 60 y 100 palpitaciones por
minuto con un ritmo acompasado. Este ritmo
puede aumentar con el ejercicio físico, estrés o
con algunas enfermedades. Otras causas que
producen alteraciones en el ritmo cardiaco son el
colesterol, diabetes, la obesidad y ciertos medicamentos o drogas, como la cafeína o el tabaco.
12
Page 13

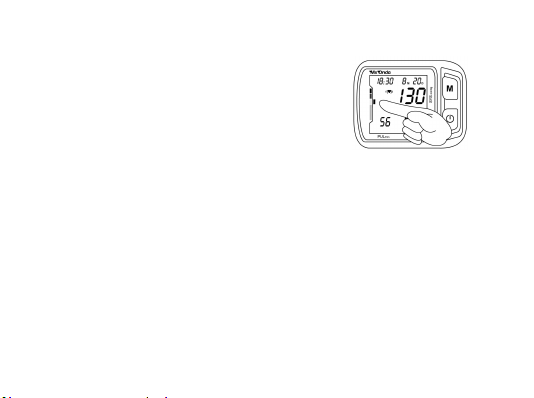

5. En la izquierda de la pantalla está situado el
indicador de la presión según el criterio de
clasificación de la Organización Mundial de la
Salud (WHO). Este indicador consta de cuatro
marcas o colores: verde (tensión normal),
amarillo (prehipertensión), naranja (tensión
alta) y rojo (hipertensión).
Finalizada la medición junto a este indicador
aparecerá un rectángulo parpadeando indicando
la presión.
En la ilustración, el rectángulo está en la zona
amarilla (prehipertensión). Esta información es
genérica y únicamente sirve como referencia.
6. Si desea realizar una nueva medición deberá apagar y volver a encender el
aparato, pero tenga en cuenta las siguientes sugerencias:
• Después de efectuar la medición de la presión sanguínea, si desea
realizar una nueva medición en la misma persona deberá esperar de 3 a
5 minutos, para que la circulación sanguínea vuelva a la normalidad. Este
tiempo varía en función de cada persona.
13
Page 14
• Los valores de la presión sanguínea dependen de muchos factores, de
tal forma que no es posible proporcionar un diagnóstico válido en virtud
de una sola medición. Por este motivo midiendo regularmente la presión
sanguínea se puede llevar un seguimiento más completo del paciente.

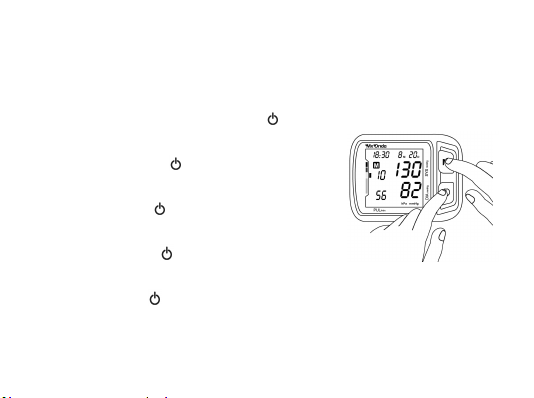

APAGADO
Para apagar el tensiómetro presione el botón y la pantalla mostrará
únicamente la fecha y la hora. No obstante, una vez finalizada la medición el
aparato se apagará automáticamente transcurridos 60 segundos.
Nota: Puede suceder que el aparato se apague si este se encuentra próximo
a equipos que generen interferencias o descargas electrostáticas.
USO DE LA MEMORIA
Este aparato dispone de una memoria que almacena hasta 60 mediciones. El
almacenamiento en la memoria se efectúa de forma automática, la última
medición se graba en la posición 1, desplazando la penúltima medición a la
posición 2 y así sucesivamente. Cuando la capacidad de memoria esté
completa al efectuar una nueva medición se borrará la primera posición de
memoria. Para acceder a la memoria pulse el botón M y la pantalla mostrará
el número total de mediciones, después la pantalla mostrará la primera
posición de memoria junto con los datos almacenados.
14
Page 15

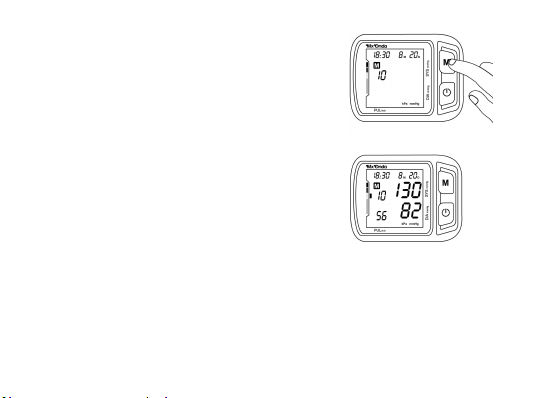

Para consultar las distintas posiciones de memoria,
pulse el botón M, y la pantalla mostrará el número
total de mediciones memorizadas.
Después la pantalla mostrará la primera posición
de memoria y los valores almacenados; tensión
máxima (sistólica), tensión mínima (diastólica), el
pulso y el estado según el criterio de clasificación
de la Organización Mundial de la Salud.
La medición de la ilustración corresponde a la
posición de memoria 10, realizada el día 20 de
agosto a las 18:30 horas, la presión sistólica fue
130 mmHg, la presión diastólica 82 mmHg y el
pulso 56 latidos por minuto
Nota: Las memorias permanecerán almacenadas
incluso aún cuando el aparato no tenga las
pilas instaladas.
Borrado de la memoria
Para borrar todas las posiciones de memoria acceda a la memoria y después
pulse y mantenga presionado el botón M durante tres segundos.
15
Page 16
PUESTA EN HORA DEL RELOJ Y AJUSTE DE LA FECHA
El reloj de este aparato está diseñado para indicar las horas en formato “24
horas” y la fecha en modo “mes/día”. Para el ajuste de la fecha y la hora siga
el siguiente proceso:
1. Pulse y suelte a la vez los botones y M. Los
dígitos que corresponden al mes parpadearán.
2. Pulse repetidamente el botón M y ajuste el mes.
3. Presione el botón y los dígitos correspon-
dientes al día parpadearán, pulse sucesivamente
el botón M y ajuste el día.
4. Oprima el botón y los dígitos horarios parpadearán, para ajustar la hora pulse repetidamente
el botón M
5. Presione el botón y los dígitos de los minutos
parpadearán. Pulse sucesivamente el botón M y
ajuste los minutos.
6. Oprima el botón para memorizar los datos.
Nota: Es muy importante conservar la fecha y hora actualizadas ya que
.
estas se memorizan junto con los valores medidos.
16
Page 17

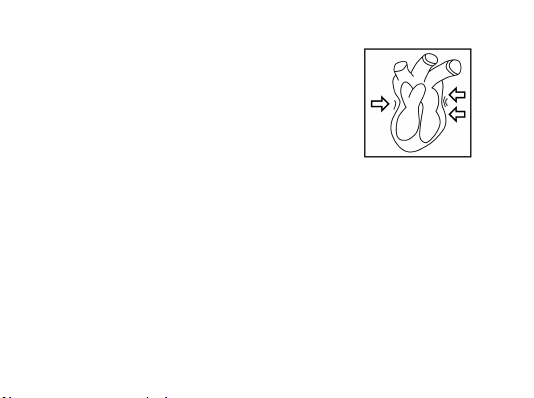

¿QUÉ ES LA PRESIÓN SANGUÍNEA?
La sangre es bombeada por el corazón y
distribuida a través de las arterias y venas, esto
origina fluctuaciones de la presión en nuestras
arterias durante cada latido del corazón. Dado que
las paredes vasculares de las arterias son elásticas
se dilatan cada vez que el corazón late, se puede
aprovechar este efecto para medir las fluctuaciones de la presión sanguínea.
El valor máximo de la presión sanguínea se denomina presión sistólica y el
valor mínimo presión diastólica. Ambos valores de la presión informan al
médico acerca de la situación de la presión sanguínea del paciente.
FLUCTUACIONES DE LA PRESIÓN SANGUÍNEA
Los valores de la presión sanguínea están constantemente fluctuando y estas
fluctuaciones son particularmente muy pronunciadas en pacientes con
hipertensión. Normalmente la presión sanguínea tiene un valor máximo
durante esfuerzos corporales y un valor mínimo durante la noche mientras se
duerme.
En la siguiente tabla se describen una serie de factores que influyen en los
valores medidos de la presión sanguínea.
.
17
Page 18
FACTORES
FACTORES
EXTERNOS
DURANTE
LA
MEDICIÓN
COMPARADO CON LA PRESIÓN
SANGUÍNEA NORMAL
BEBIENDO O FUMANDO
ESTADO DE EXCITACIÓN, EJERCICIO
FÍSICO O DUCHÁNDOSE
VISITA AL MÉDICO O MICCIONAR
CAMBIOS DE
TEMPERATURA
DESPUÉS DEL BAÑO, RESPIRANDO O
BOSTEZANDO PROFUNDAMENTE
COLOCACIÓN DE
LA MUÑEQUERA
POSICIÓN DE LA
MUÑEQUERA
TEMP. ALTA
TEMP. BAJA
FUERTE
FLOJO
ENCIMA DEL
CORAZÓN
DEBAJO DEL
CORAZÓN
PRESIÓN
SISTÓLICA
ALTA BAJA ALTA BAJA
18
PRESIÓN
DIASTÓLICA
Page 19
¿PORQUÉ ES CONVENIENTE MEDIR LA PRESIÓN SANGUÍNEA EN
CASA?
Cuando la presión sanguínea es medida en una clínica, consultorio u hospital
se pueden producir estados de nerviosismo y excitación en el paciente. Esta
situación produce que los valores de la presión sanguínea sean demasiado
altos.
Entre los médicos se conoce este fenómeno como el "efecto de la bata
blanca". Los valores de la presión sanguínea dependen de multitud de
factores, de tal forma que no es posible proporcionar un diagnóstico válido en
virtud de una sola medición.
La presión sanguínea que se mide por las mañanas, directamente después de
haberse levantado y antes del desayuno es la más importante, esta se
considera también como “valor básico”.
En la práctica es muy difícil medir este valor, pero realizando la medida en un
entorno habitual (en casa por ejemplo) se puede obtener una medición
bastante próxima al valor básico. Esta es la razón por la cual es
recomendable medir la presión sanguínea en casa.
19
Page 20
La tabla siguiente muestra la presión sanguínea típica en función de la edad y
del sexo.
EDAD
(años)
11 a 15 114 72 109 70
16 a 20 115 73 110 70
21 a 25 115 73 110 71
26 a 30 115 75 112 73
31 a 35 117 76 114 74
36 a 40 120 80 116 77
41 a 45 124 81 122 78
46 a 50 128 82 128 79
51 a 55 134 84 134 80
56 a 60 137 84 139 82
61 a 65 148 86 145 83
HOMBRES MUJERES
PRESIÓN
SISTÓLICA
PRESIÓN
DIASTÓLICA
20
PRESIÓN
SISTÓLICA
PRESIÓN
DIASTÓLICA
Page 21
CLASIFICACIÓN DE LA PRESIÓN SANGUÍNEA SEGÚN LA OMS
En la siguiente representación gráfica se indican los límites para la presión
sanguínea alta y baja sin considerar la edad. Estos valores fueros fijados por
la Organización Mundial de la Salud (OMS).
Notas:
• La organización mundial de la salud (OMS) no define el mínimo de la
• Como la presión sanguínea aumenta con la edad, esta gráfica sirve como
Presión sistólica
(mmHg)
180
160
140
130
120
presión sanguínea, en el gráfico la zona de presión diastólica mínima es
menor de 90 mmHg.
HIPERTE NSIÓN MODERA DA
MIPERTENSIÓN MEDIA
TENSIÓN AL TA
TENSIÓN NO RMAL
HIPERTENSIÓN SERVERA
80 85
90 100 110 Presión diastólica
(mmHg)
referencia para ciertas edades.
21
Page 22
¿QUE ES LA HIPERTENSIÓN?
La hipertensión es un estado patológico caracterizado por
un aumento de la presión sanguínea por encima de los
valores normales. El diagnostico de hipertensión arterial
no debe basarse en cifras altas medidas una sola vez u
ocasionalmente. El diagnóstico de hiper-tensión arterial se
debe hacer tras varias lecturas de la presión sanguínea,
incluyendo algunas en el domicilio del paciente o en su
medio habitual de vida, fuera de la consulta médica.
La hipertensión es una de las enfermedades de la civilización actual y su
patología es incierta. Para evitar la hipertensión lo mejor es la prevención. Por
ejemplo; disminuir la cantidad de sal en las comidas, comer más frutas y
verduras, no fumar, etc.
¿QUÉ ES LA HIPOTENSIÓN?
La hipotensión o presión sanguínea baja provoca síntomas como mareos,
aturdimiento, vértigos, visión borrosa, debilidad, fatiga e incluso desmayo.
La forma más habitual es la denominada hipotensión postural, que se
presenta al levantarse rápidamente de la cama o de un sillón. El cambio
brusco de posición causa, como acto reflejo, una contracción de los vasos
sanguíneos con la consiguiente falta de irrigación del cerebro.
22
Page 23
SOLUCIÓN DE PROBLEMAS
SÍNTOMA CAUSA SOLUCIÓN
El aparato no se
enciende al pulsar el
botón de
encendido/apagado.
La pantalla muestra el
símbolo de pilas
agotadas.
La pantalla muestra un
resultado anómalo o
incorrecto.
La pantalla muestra la
indicación “EE”
Operación o función incorrecta.
Las pilas están agotadas.
La muñequera no está
correctamente colocada en la
muñeca.
Durante la medición se está
hablando, en estado de
excitación o nervioso.
Posición incorrecta.
Algunas interferencias o algún
error durante la medición.
Presión de inflado insuficiente.
Algunas interferencias o algún
error durante la medición.
23
Extraiga las pilas y
transcurridos unos segundos
vuelva a colocarlas.
Sustituya las pilas por otras
nuevas.
Coloque correctamente la
muñequera.
No hable y relájese antes de
repetir la medición.
Sitúese en una posición más
cómoda.
Evite efectuar mediciones
cerca de equipos eléctricos
o electrónicos.
Transcurrido un tiempo
repita la medición.
Transcurrido un tiempo
repita la medición.
Page 24
CUIDADOS Y MANTENIMIENTO
• Limpie la superficie plástica de la unidad con un paño húmedo y séquela con
otro seco. No utilice alcohol ni productos abrasivos y no permita que la unidad
entre en contacto con agentes volátiles como gasolina, disolventes, etc.
• Limpie la muñequera con un paño seco.
• Si no piensa utilizar el aparato durante un largo periodo de tiempo, extraiga
las pilas y guárdelas en un lugar fresco.
• No mezcle las pilas usadas y nuevas, ni de diferentes tipos.
• Cuando no utilice el aparato colóquelo en su estuche protector.
• No exponga este aparato a temperaturas extremas.
• Evite que el aparato entre en contacto directo con el agua, quede expuesto
a la luz solar directa, esté en lugares con exceso de polvo, humedad o
próximo a equipos que generen calor.
Una vez agotada la vida útil de este producto eléctrico, no lo tire a la
basura doméstica. Deposítelo en el contenedor adecuado de un punto
limpio de su localidad, para su posterior reciclado.
Este producto cumple con la Directiva Europea RoHS (2002/95/CE),
sobre la restricción de uso de determinadas sustancias peligrosas
en aparatos eléctricos y electrónicos, transpuesta a la legislación
española mediante el Real Decreto 208/2005.
24
Page 25
CARACTERÍSTICAS TÉCNICAS
Método de medición: Oscilométrico
Rango de medida 0 – 300 mmHg (presión)
30 – 180 pulsaciones/minuto (pulso)
Precisión ± 3 mm/Hg (presión)
Alimentación* 2 pilas de 1,5 V tipo LR03, AAA, etc.
Consumo máximo 1,2 W
Vida útil de las pilas Aproximadamente 1 mes
Presurización Microbomba automática
Expulsión del aire Automática
Temperatura de funcionamiento +5°C a +40°C, < 90% humedad relativa
Temperatura de almacenamiento -20°C a +55°C, < 95% humedad relativa
Perímetro de la muñeca 140 – 195 mm
Dimensiones de la muñequera 300 x 70 (l, a)
Dimensiones 85 x 66 x 30 mm (l, a, alto)
Peso 128 gr.
* No suministradas
“MX, MX ONDA” y sus logotipos, son marcas registradas de MX ONDA, S.A.
25
Page 26
Este producto cumple con las disposiciones de la Directiva del Consejo sobre
productos sanitarios 93/42/CEE, del Parlamento Europeo, y ha sido probado y
ensayado conforme las normas EN 1060-1-3: 1997 relativa a esfigmomanómetros no invasivos. Parte 1: requisitos generales, Parte 3: requisitos
a los sistemas electromecánicos de medición de la presión
aplicables
sanguínea. El marcado CE 0197 indica que este producto cumple con la
Directiva Europea.
Fabricado por:
Andon Health Co., Ltd.
NO.31, Changjiang Road
Nankai District,
TIANJIN 300193, P.R. CHINA
Importado y distribuido por:
MX ONDA, S.A.
Carretera N-I, Km 31,7 (28750) San Agustín de Guadalix (MADRID)
e-mail: [email protected] www.mxonda.es
Teléfono de información y Servicio Técnico: 91 841 88 65
Representante autorizado en la EU:
Lotus Global Co., Ltd.
47 Spenlow House
Bermondsey LONDON
SE16 4SJ
UNITED KINGDOM
26
Loading...
