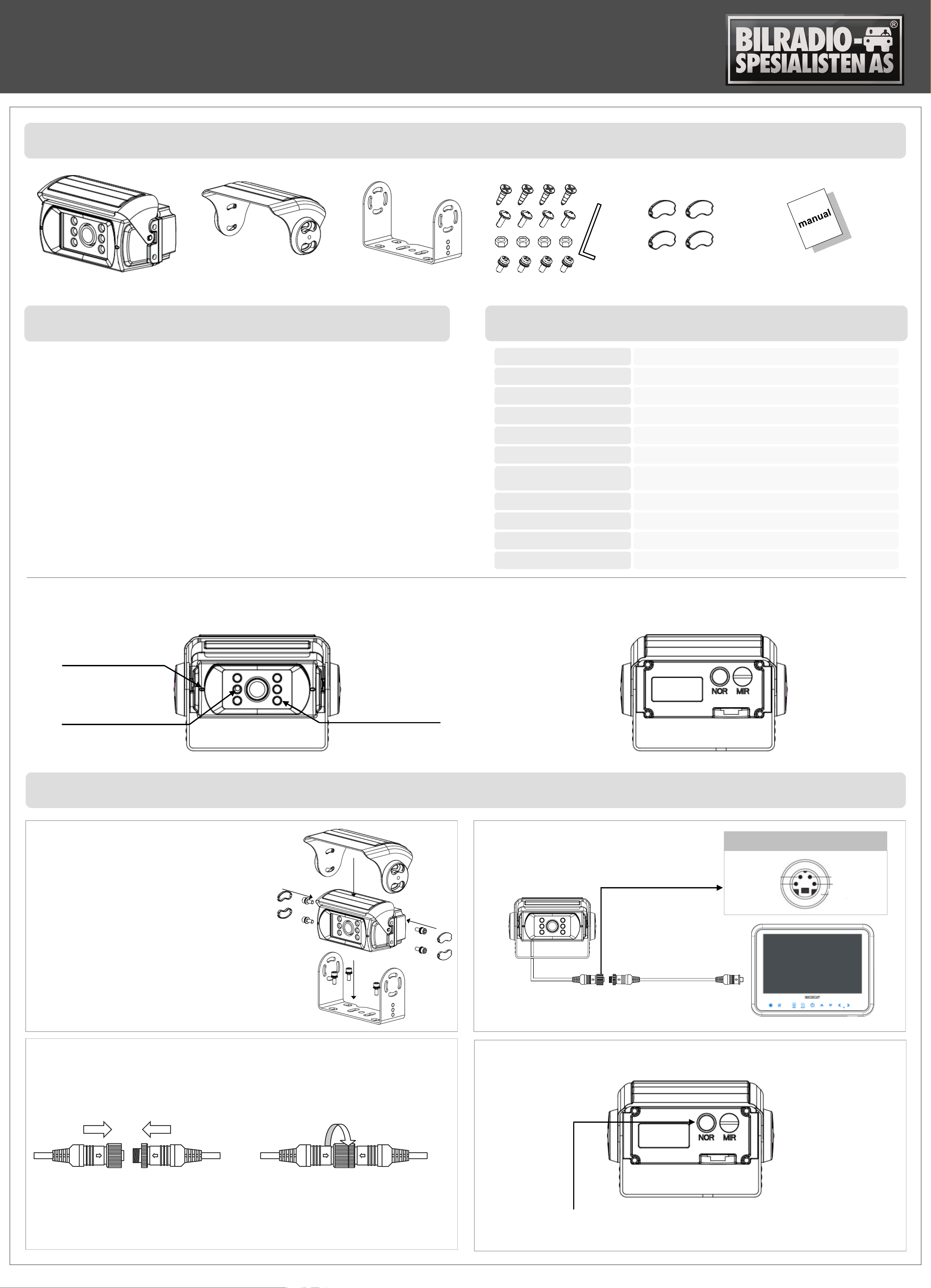

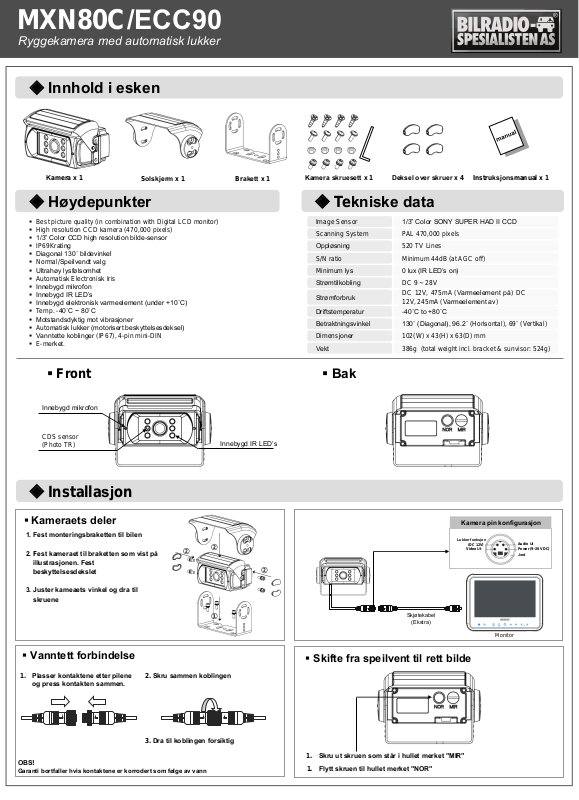

MXN80C/ECC90
Ryggekamera med automatisk lukker
◈ Innhold i esken
Kamera x 1
Solskjerm x 1
◈ Høydepunkter
Best picture quality (in combination with Digital LCD monitor)
High resolution CCD kamera (470,000 pixels)
1/3” Color CCD high resolution bilde-sensor
IP69Krating
Diagonal 130˚ bildevinkel
Normal/Speilvendt valg
Ultrahøy lysfølsomhet
Brakett x 1
Deksel over skruer x 4
◈ Tekniske data
Image Sensor
Scanning System
Oppløsning
S/N ratio
Minimum lys
1/3” Color SONY SUPER HAD II CCD
PAL 470,000 pixels
520 TV Lines
Minimum 44dB (at AGC off)
0 lux (IR LED’s on)
Instruksjonsmanual x 1 Kamera skruesett x 1
Automatisk Electronisk Iris
Innebygd mikrofon
Innebygd IR LED’s
Innebygd elektronisk varmeelement (under +10˚C)
Temp. -40˚C ~ 80˚C
Motstandsdyktig mot vibrasjoner
Automatisk lukker (motorisert beskyttelsesdeksel)
Vanntette koblinger (IP67), 4-pin mini-DIN
E-merket.
Front Bak
Strømtilkobling
Strømforbruk
Driftstemperatur
Betraktningsvinkel
Dimensjoner
Vekt
DC 9 ~ 28V
DC 12V, 475mA (Varmeelement på) DC
12V, 245mA (Varmeelement av)
-40˚C to +80˚C
130˚ (Diagonal), 96.2˚ (Horisontal), 69˚ (Vertikal)
102(W) x 43(H) x 63(D) mm
386g (total weight incl. bracket & sunvisor: 524g)
Innebygd mikrofon
CDS sensor
(Photo TR)
◈ Installasjon
Innebygd IR LED’s
Kameraets deler
1. Fest monteringsbraketten til bilen
2. Fest kameraet til braketten som vist på
illustrasjonen. Fest
beskyttelsesdekslet
3. Juster kameaets vinkel og dra til
skruene
②
②
①
②
Skjøtekabel
Kamera pin konfigurasjon
Lukker funksjon
(DC 12V)
Video Ut
Audio Ut
Power (9~28V DC)
Jord
Vanntett forbindelse
1. Plasser kontaktene etter pilene
og press kontakten sammen.
(Ekstra)
Monitor
Skifte fra speilvent til rett bilde
2. Skru sammen koblingen
3. Dra til koblingen forsiktig
OBS!
Garanti bortfaller hvis kontaktene er korrodert som følge av vann
1. Skru ut skruen som står i hullet merket "MIR"
1. Flytt skruen til hullet merket "NOR"
