MXM LMN 213 Datasheet

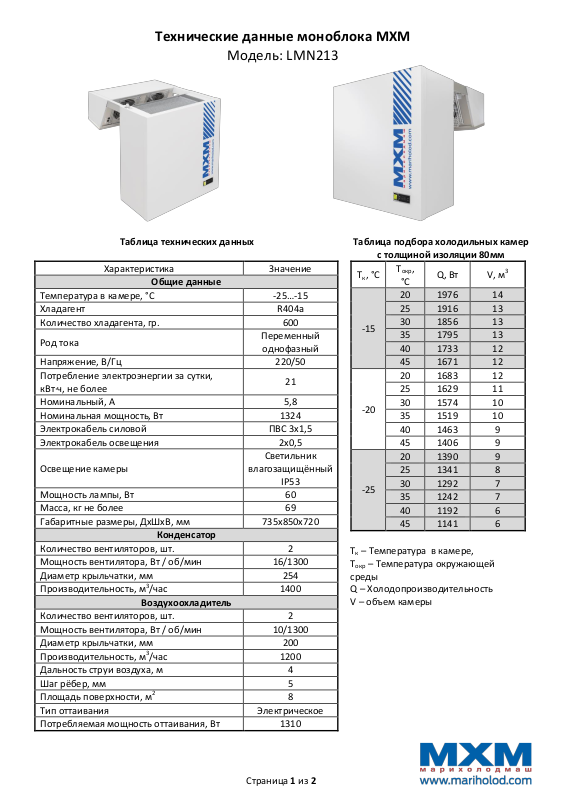

Технические данные моноблока МХМ
Модель: LMN213
Таблица технических данных
Таблица подбора холодильных камер
с толщиной изоляции 80мм
Характеристика
Значение
Общие данные
Температура в камере, °С
-25…-15
Хладагент
R404a
Количество хладагента, гр.
600
Род тока
Переменный
однофазный
Напряжение, В/Гц
220/50
Потребление электроэнергии за сутки,
кВт·ч, не более
21
Номинальный, А
5,8
Номинальная мощность, Вт
1324
Электрокабель силовой
ПВС 3х1,5
Электрокабель освещения
2х0,5
Освещение камеры
Светильник
влагозащищённый
IP53
Мощность лампы, Вт
60
Масса, кг не более
69
Габаритные размеры, ДхШхВ, мм
735х850х720
Конденсатор
Количество вентиляторов, шт.
2
Мощность вентилятора, Вт / об/мин
16/1300
Диаметр крыльчатки, мм
254
Производительность, м
3
/час
1400
Воздухоохладитель
Количество вентиляторов, шт.
2
Мощность вентилятора, Вт / об/мин
10/1300
Диаметр крыльчатки, мм
200
Производительность, м
3
/час
1200
Дальность струи воздуха, м
4
Шаг рёбер, мм
5
Площадь поверхности, м
2
8
Тип оттаивания
Электрическое
Потребляемая мощность оттаивания, Вт
1310
Tк, °С
T
окр
,
°С
Q, Вт
V, м3
-15
20
1976
14
25
1916
13
30
1856
13
35
1795
13
40
1733
12
45
1671
12
-20
20
1683
12
25
1629
11
30
1574
10
35
1519
10
40
1463
9
45
1406
9
-25
20
1390
9
25
1341
8
30
1292
7
35
1242
7
40
1192
6
45
1141
6
Tк – Температура в камере,
T
окр
– Температура окружающей
среды
Q – Холодопроизводительность
V – объем камеры
Страница 1 из 2
Габаритные размеры
Логистические данные
Масса брутто – 94 кг
Объем – 0,69 м3
1. Перед установкой изделия, в стенке камеры
необходимо проделать пазы под швеллера и отверстие
под сливную трубку
2. После установки на стенку камеры
моноблок зафиксировать уголками с
внутренней стороны камеры
3. Установку сливной трубки производить,
предварительно сняв переднюю обшивку
Схема монтажа
