MUZONE MP-038 User Manual [zh]

MP-038 使用說明書

感謝您使用數碼錄音筆。我司採用專業錄音晶片，功能強大。
為了您能儘快熟練的操作本機，我們隨機配備了內容詳盡的用戶手冊，從中您可以獲取有關
產品介紹、使用方法、系統設置以及安全注意事項等各方面的知識。在使用您的錄音筆之前，
請務必仔細閱讀隨機配送的所有資料，這會有助於您更好的使用該產品。在編寫本手冊時我
們非常小心和嚴謹，並認為手冊中所提供的資訊是正確可靠的，然而難免會有錯誤和疏漏之
處，請您多加包涵並熱切歡迎您的指正,謝謝您的合作！

目 錄
第一章……………………………………………………………………………… 外形說明
第二章……………………………………………………………………………… 功能概述
第三章……………………………………………………………………………… 電池裝置
第四章……………………………………………………………………………… 操作說明

4．1………………………………………………………………………………… 開/關機
4．2 ……………………………………………………………………………………錄音
4．3……………………………………………………………………………… 錄音播放
4．4 ………………………………………………………………………………播放 MP3
4．5……………………………………………………………………………HOLD 鍵盤鎖
4．6………………………………………………………………卸除式磁碟（上傳/下傳）

第五章 ………………………………………………………………………… 格式化記憶體

MP-038 User Manual

1

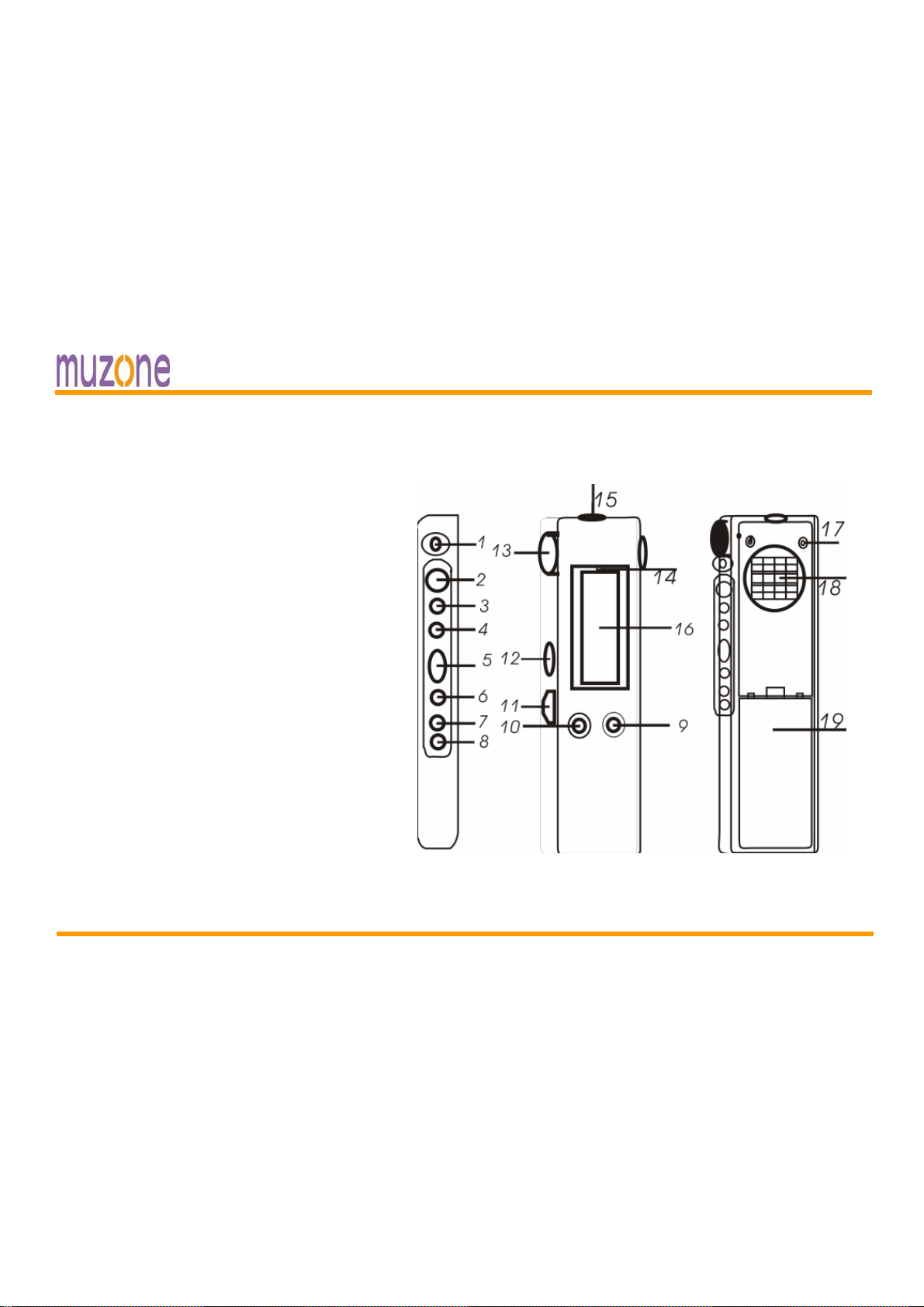

一、 外形說明
1、MIC（內置麥克風1）
2、REC錄音鍵/POWER電源鍵
3、MODE 模式轉換鍵
4、UP後一曲（快進
5、PLAY/PAUSE（播放/暫停）
6、DOWN前一曲
7、VOL（+）音量加
8、VOL（—）音量減
9、SOTP 停止
10、A-B（複讀/ 刪除）
11、USB 介面
12、MIC外置麥克風
13、MIC（內置麥克風2）
14、錄音指示燈
15、耳機插孔
16、LCD（顯示幕）
17、外殼螺絲位
18、內置喇叭

19、電池後蓋

MP-038 User Manual

2

二、 功能概述

1、 儲存容量具有大空間記憶體可存
2、 可錄 99 條語音資訊
3、 具有 MP3、WMA、格式播放
4、 藍色背光燈
5、 錄音指示
6、 MUSIC 歌曲播放功能
7、 有聲控 VOX 功能選擇、HQ、SP、LP 三種錄音格式選擇：

1GB 2GB 4GB 備註

HQ 1092 分鐘 2184 分鐘 4339 分鐘 帶 VOX 功能

SP 2148 分鐘 4369 分鐘 8730 分鐘 帶 VOX 功能
LP 4369 分鐘 8738 分鐘 17450 分鐘 帶 VOX 功能

8、 迴圈模式：

Nor（不迴圈）One（單迴圈）All（全部迴圈）

9、 5 種播放均衡模式：

（00）NATURL（普通），（01）JAZZ（爵士），（02）ROCK（搖滾），
(03) POP（流行）,（04）CLASSOL（古典）

10、複讀模式（A→B）：重複播放歌曲的某一段

MP-038 User Manual

3

11、刪除功能：刪除現存的 MP3 歌曲檔和語音檔，可刪除單個檔，也可刪除全部文件
12、錄音及錄音播放
13、30 級音量調節
14、USB 方式連接，方便上傳和下載語音檔（包括音樂和 MP3 歌曲 ）
15、內置揚聲器
16、電池低電指示
17、HOLD 鍵盤鎖：在任何工作模式下，打開 HOLD 開關都將鎖定全部按鍵

三、 電池裝置

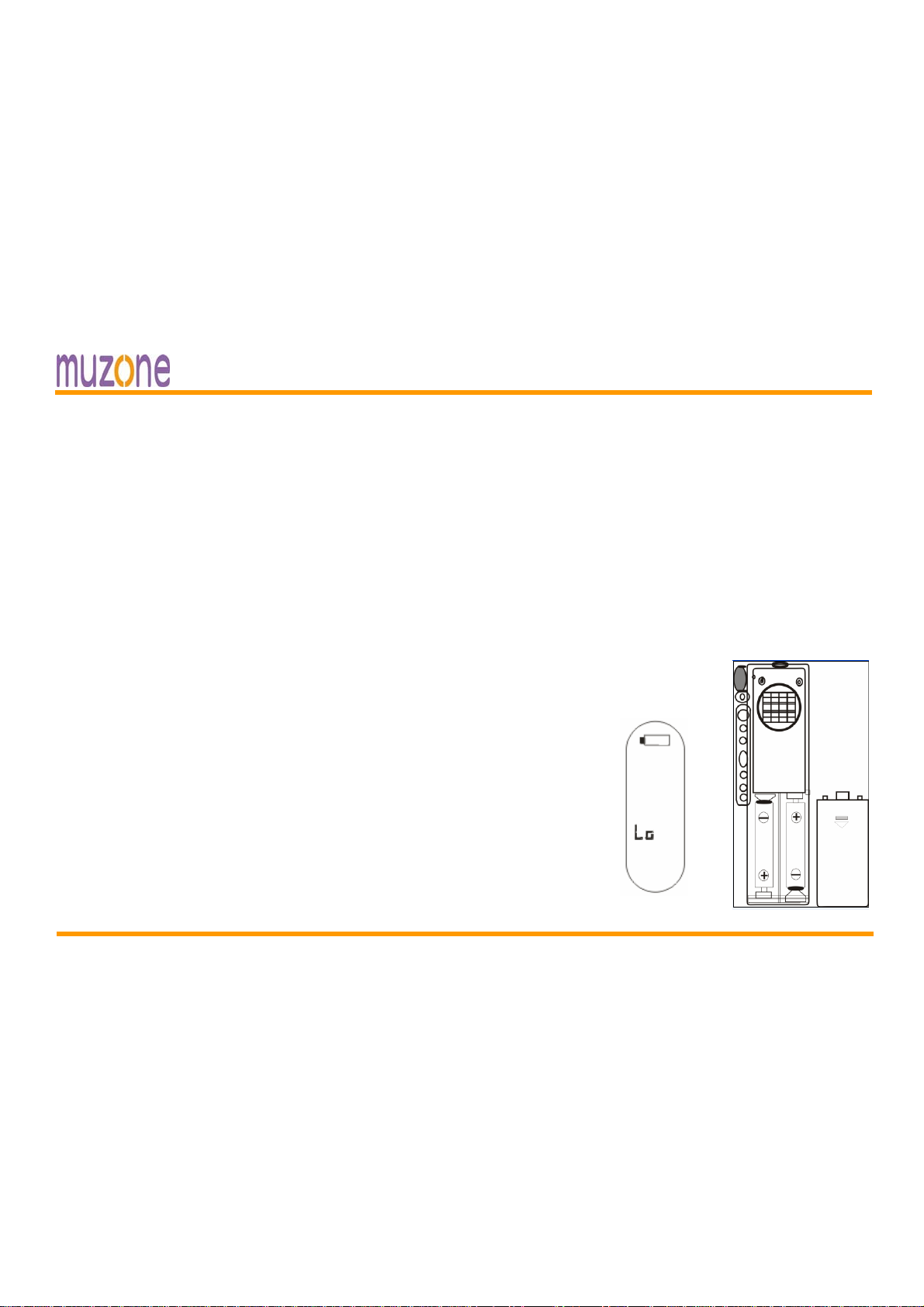

1) 打開電池蓋。
2）將電池裝進錄音筆機器播放機中，將電池蓋沿圖示，箭頭方向向右滑動，
按照正負極方向放入 4 號電池二顆，沿圖示箭頭反方向向左推動，合上電池
蓋。
3）裝好電源之後開機查看電池剩餘電量。當系統進入低電狀態
時，會自動提示“Lo＂2 秒。正在播放 MP3/正在放音狀態，系
統低電，音量自動降低一半。以後每 10 秒顯 示“Lo＂一次，
提示用戶更換電池，直到自動關機。正在暫停錄音狀態時低電，
系統將保存當前錄音檔，返回停止錄音狀態。停止錄音狀態，
系統低電，將無法進行錄音，系統提示“Lo＂。

MP-038 User Manual

4

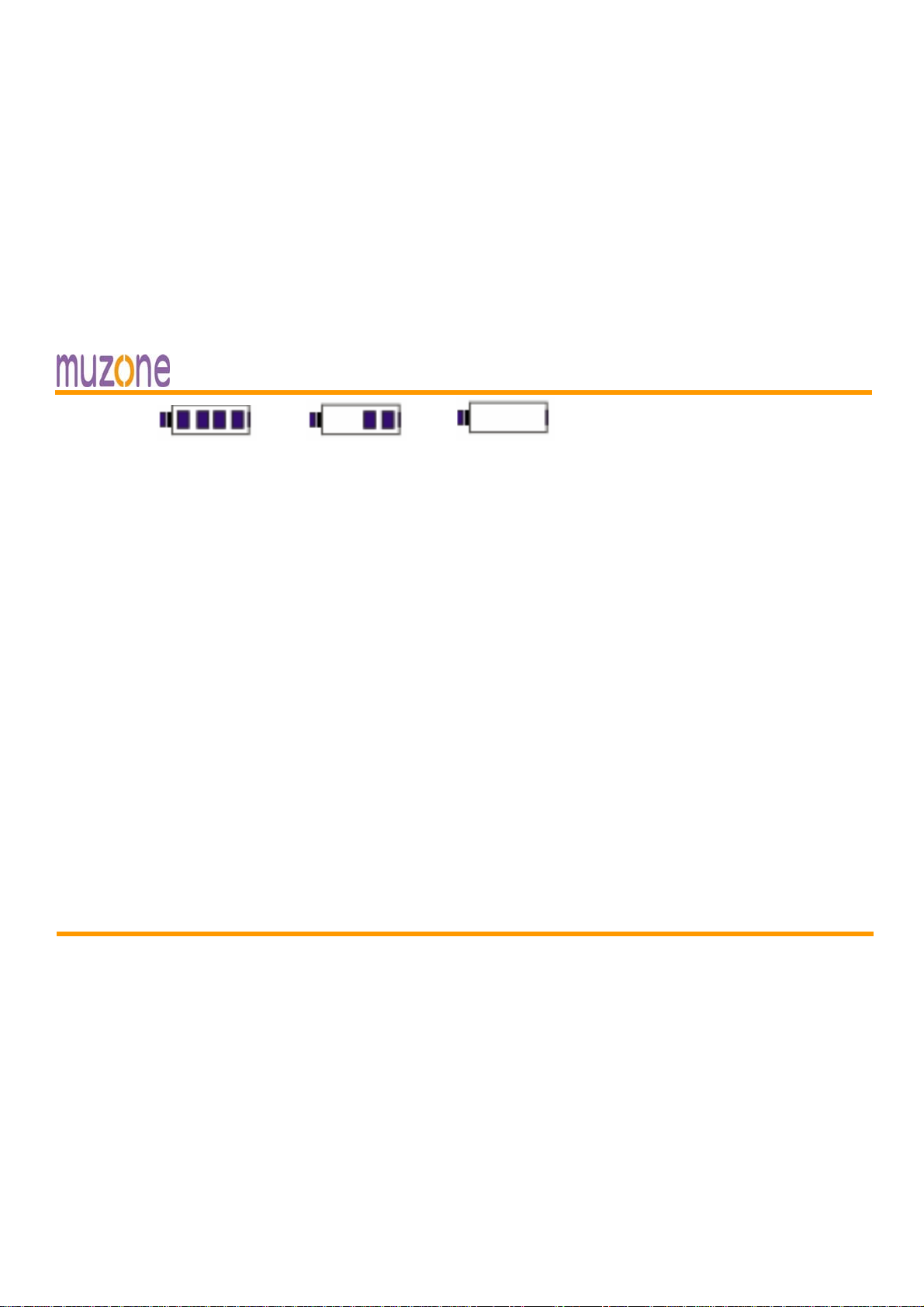

如圖

電量充足 耗電大部分 無電
4）當電電量剩餘二格時，因電量消耗較多，內置功放消耗電流比較大，電量供應不夠，會引
起 播放停止退出，播放時請把音量調小或使用耳塞播放。電池使用時間依電池類型與放音
音量有差異。

注意：◎ 如果更換了新電池後，液晶顯示（LCD）仍然沒有顯示，請及時查看電池的正負極。
如果電池正負極安裝正確，但液晶顯示仍然沒有顯示，請及時取出電池並儘快與指定的售後

服務部聯繫。
警告：
1）本機在工作過程中請不要取出電池；和 PC 通訊，顯示“busy＂字樣時，請不要拔出 USB
連接線，否則，將會造成本機程式混亂，不能開機、甚至丟失程式等嚴重後果！！！
2）長時間不使用本機時，請將電池取出，以免電池漏液，腐蝕電路板。
3）電池使用注意事項：

z 長時間不使用時，請將電池從主機中取出。
z 使用充電電池時，請先閱讀電池和充電器的使用說明書後方可安裝使用。

四、操作說明
1、開 / 關機：
◎請用時先把 HOLD 鍵打開，然後按（POWER/REC）鍵開機。

MP-038 User Manual

5

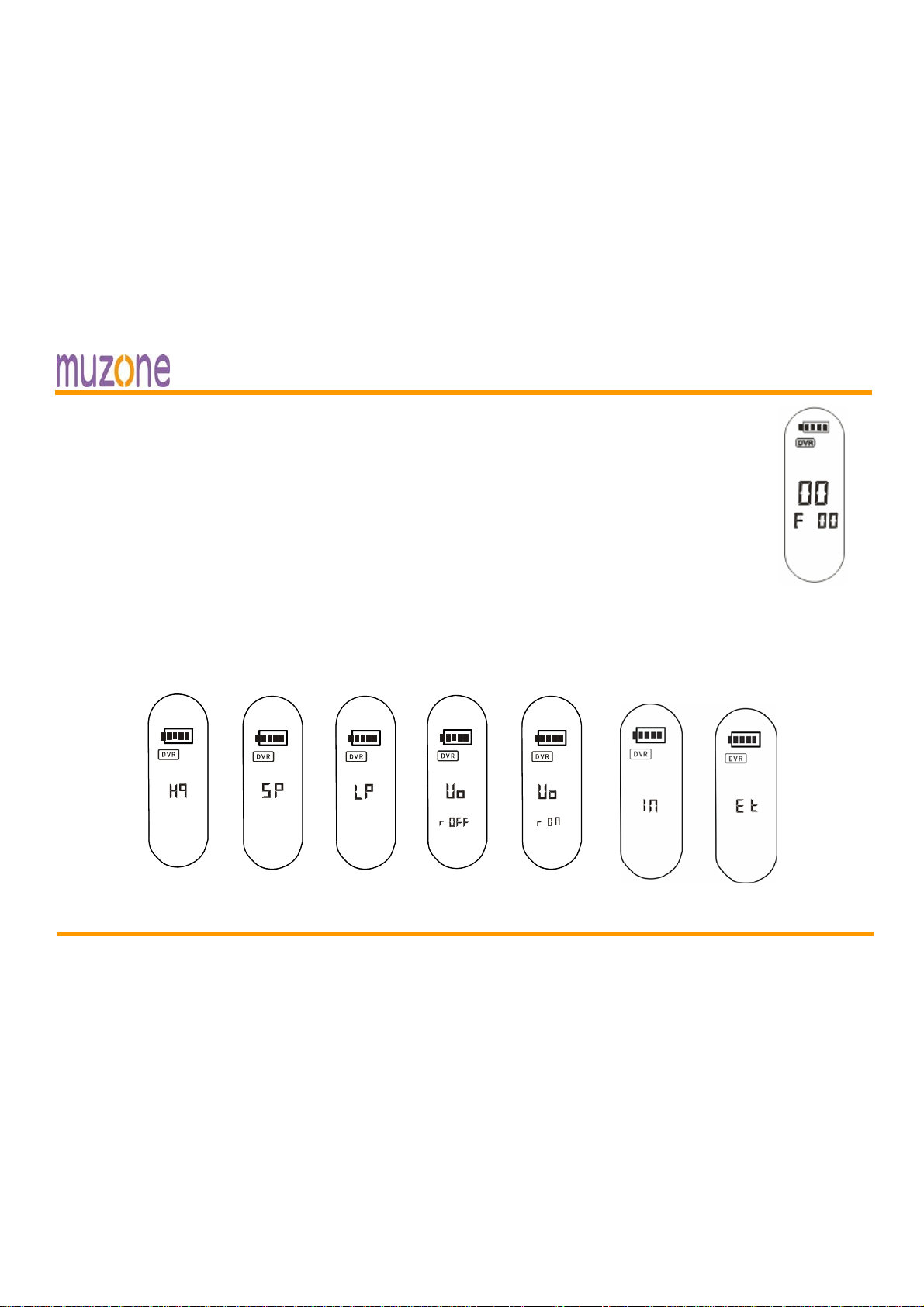

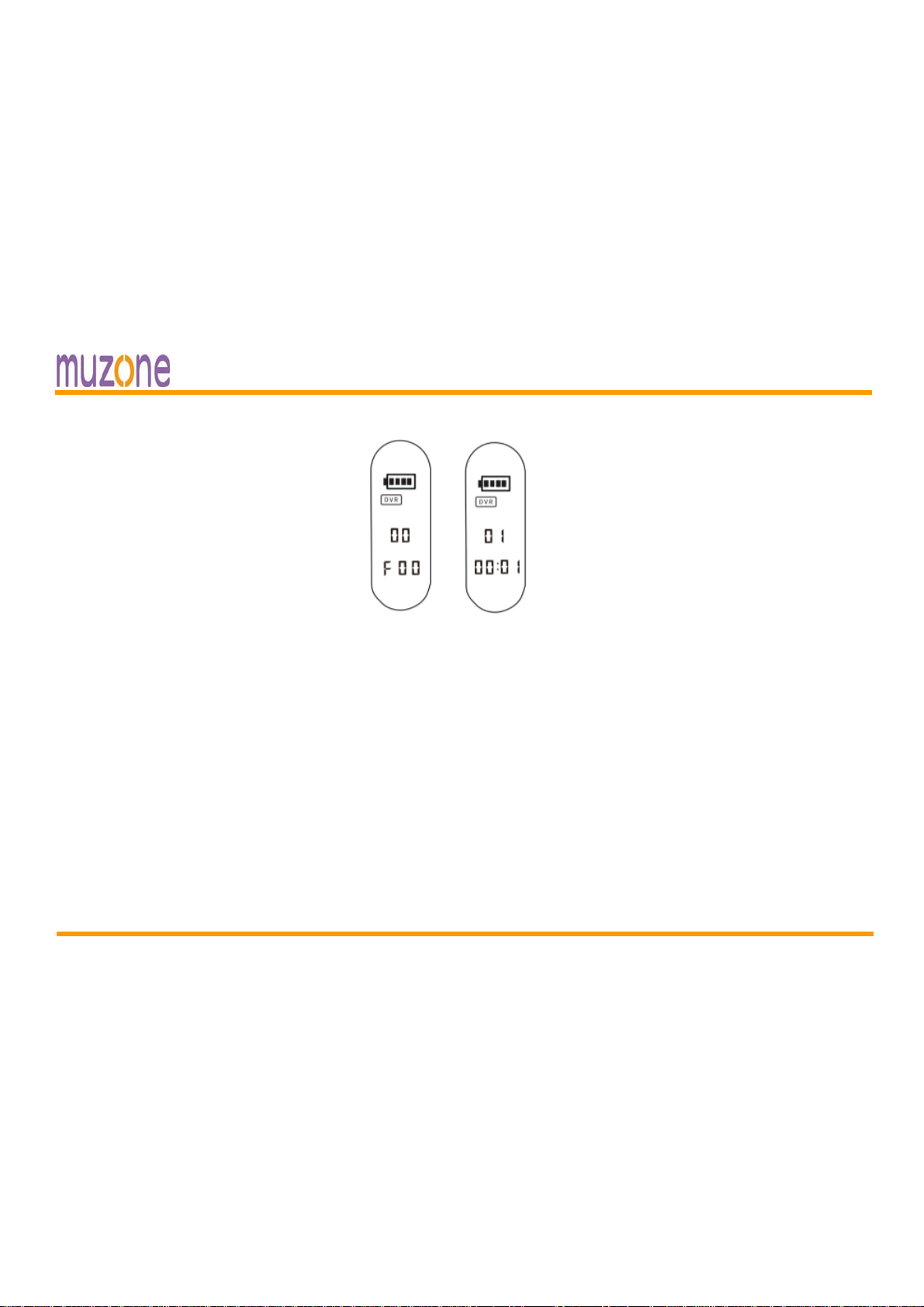

長按＂POWER/REC＂鍵 2 秒開機，首先顯示機器記憶體容量 2 秒後顯示待機模式
（即錄音模式）如圖畫面。在待機模式二分鐘內
無按鍵動作會自動省電關機，平時長按＂POWER/REC＂鍵 3 秒以上自動關機.
圖中上行 00 表示當前播放曲目為第 0 首，下行 F00 表示總曲目有首，當有錄音文
件或下載有 MP3 曲目時，下行會交替顯示總曲目和當前曲目時間。
2、錄音
1）選擇錄音方式：
◎開機即進入錄音模式（DVR）狀態時背光亮，，在停止錄音狀態時長按“MODE＂
鍵，有三種基本模式：HQ（高品質錄音），SP（標準錄音），LP（長時間錄音）。在任何錄
音模式下短按“MODE＂鍵可以選擇幾種功能：VOX（聲控），音頻 LINE，電話錄音（單聲道，
身歷聲），版本號。然後調 UP 或 DOWN 選擇 ，再按播放鍵（PLAY）確認，系統顯示如下：

MP-038 User Manual

6

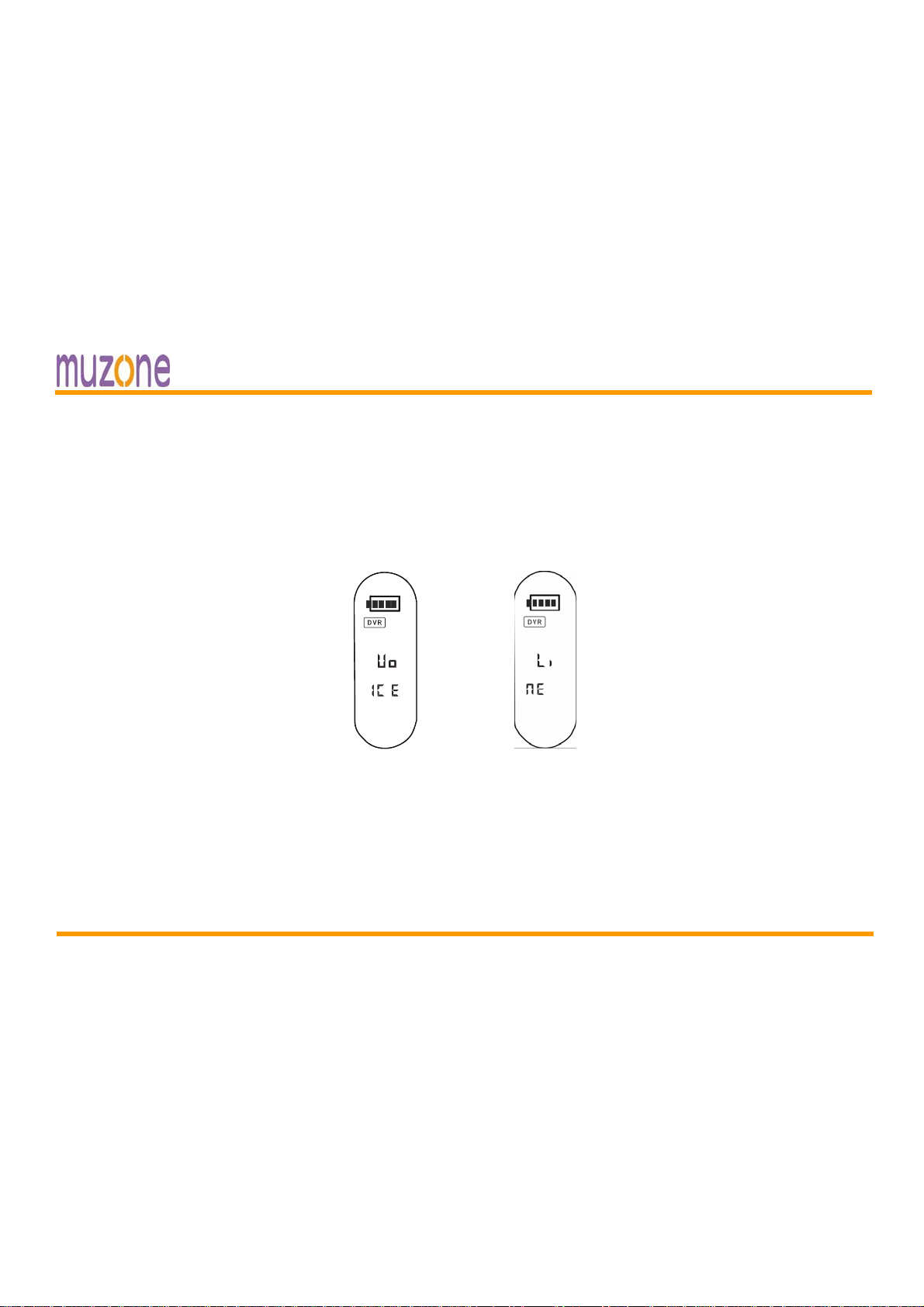

◎音頻 LINE 輸入 在任何錄音模式裏再按“mode＂鍵。系統顯示如下

再按上、下曲的打開或關 LINE 功能。按播放鍵（PLAY）確認，再插輸入音頻，在耳機或外
音可以聽所對錄的檔歌曲，會在錄音的顯示上有一個＂L＂跳動，這樣進入 LINE 功能，在用
內置麥克風錄音 LINE 功能要關閉，否則錄音無聲或雜聲。

關閉 打開

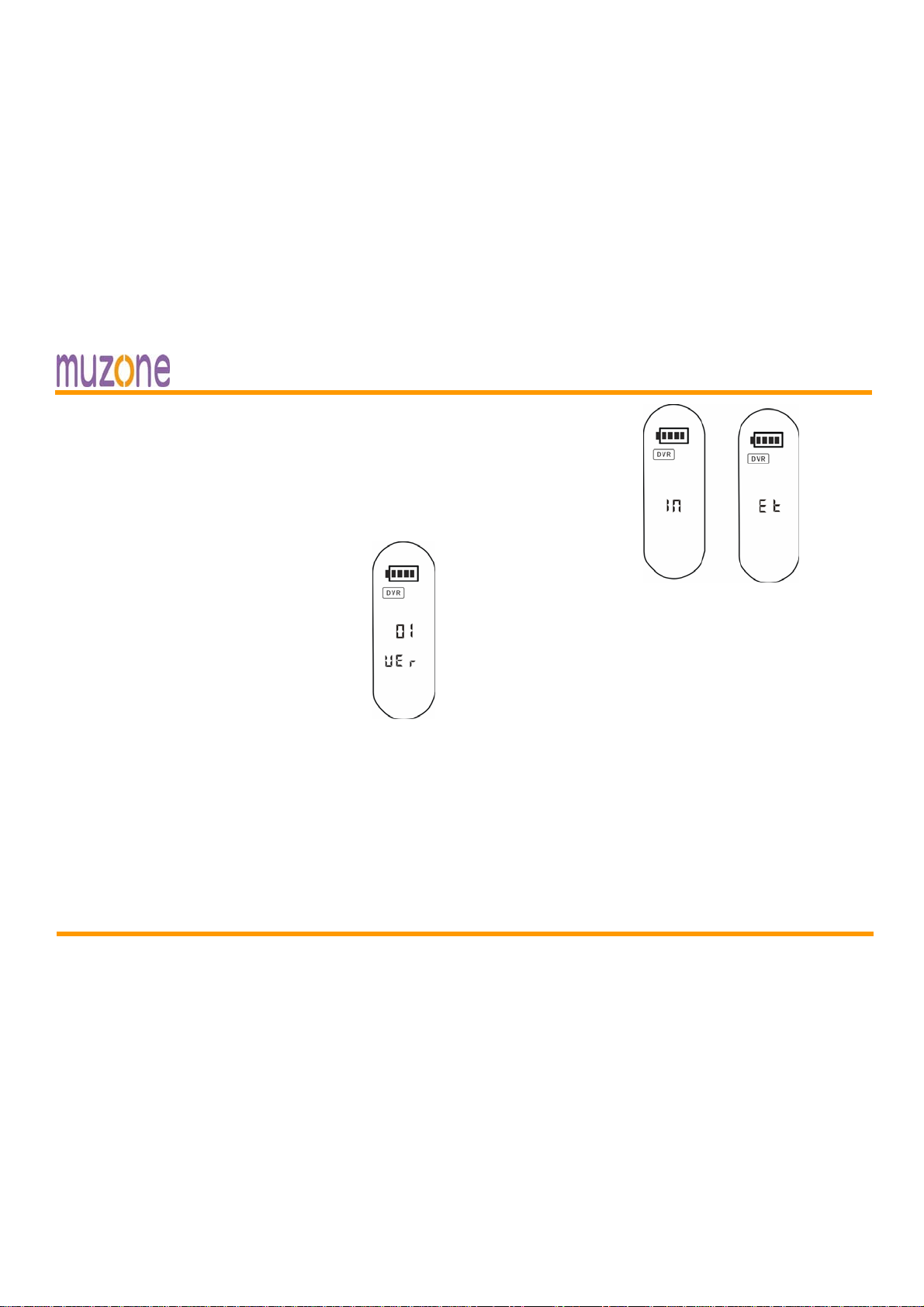

◎ 電話錄音：在任何錄音模式裏短按“mode＂鍵系統顯示如下，然後調 UP 或 DOWN 選擇，
錄音可以分別兩種方式：如圖

MP-038 User Manual

（1）ET（單聲道：Mono）

（2）IN（身歷聲：Stereo）

7

一般電話錄音時選擇 ET（單聲道：Mono）再按（PLAY）確認。

其他錄音選擇 IN（身歷聲：Stereo）再按（PLAY）確認。

◎ 程式版本號：如圖

◎ 在任何模式錄音錄出的格式是“MP3＂格式。

MP-038 User Manual

2）正在 / 暫停 / 停止錄音：
◎ 在錄音模式，短按 REC 鍵，開始錄音，顯示如下圖。
◎ 正在錄音狀態，短按 REC 鍵，暫停錄音。
◎ 正在/暫停錄音狀態，短按 STOP 鍵，停止錄音。

8

錄音前 正在錄音

3、錄音播放：（錄音播放包括：播放、暫停､停止､快進､快退､選播、音量､迴圈､A-B

複讀）
（1）、在停止錄音狀態，短按“PLAY＂鍵，開始播放錄音。
（2）、正在放音狀態，短按 PLAY 鍵，暫停放音。
（3）、停止/暫停放音狀態，短按 PLAY 鍵，開始/繼續放音。正在/暫停放音狀態，短按 STOP

鍵，停止放音，
（4）、正在放音狀態，長按 UP 鍵，可快進播放操作。
（5）、正在放音狀態，長按 DOWN 鍵，可快退播放操作。
（6）、正在/停止放音狀態，短按 UP 鍵，選播/選擇下一個錄音/音樂檔，如果已是最後一個錄

音檔，則選播/選擇第一個錄音檔.正在/停止放音狀態，短按 DOWN 鍵，選播/選擇上一

個錄音檔，如果已是第一個錄音檔，則選播/選擇最後一個錄音檔。

MP-038 User Manual

9

錄音檔按順次播放完畢後自動停在最後一條錄音檔。

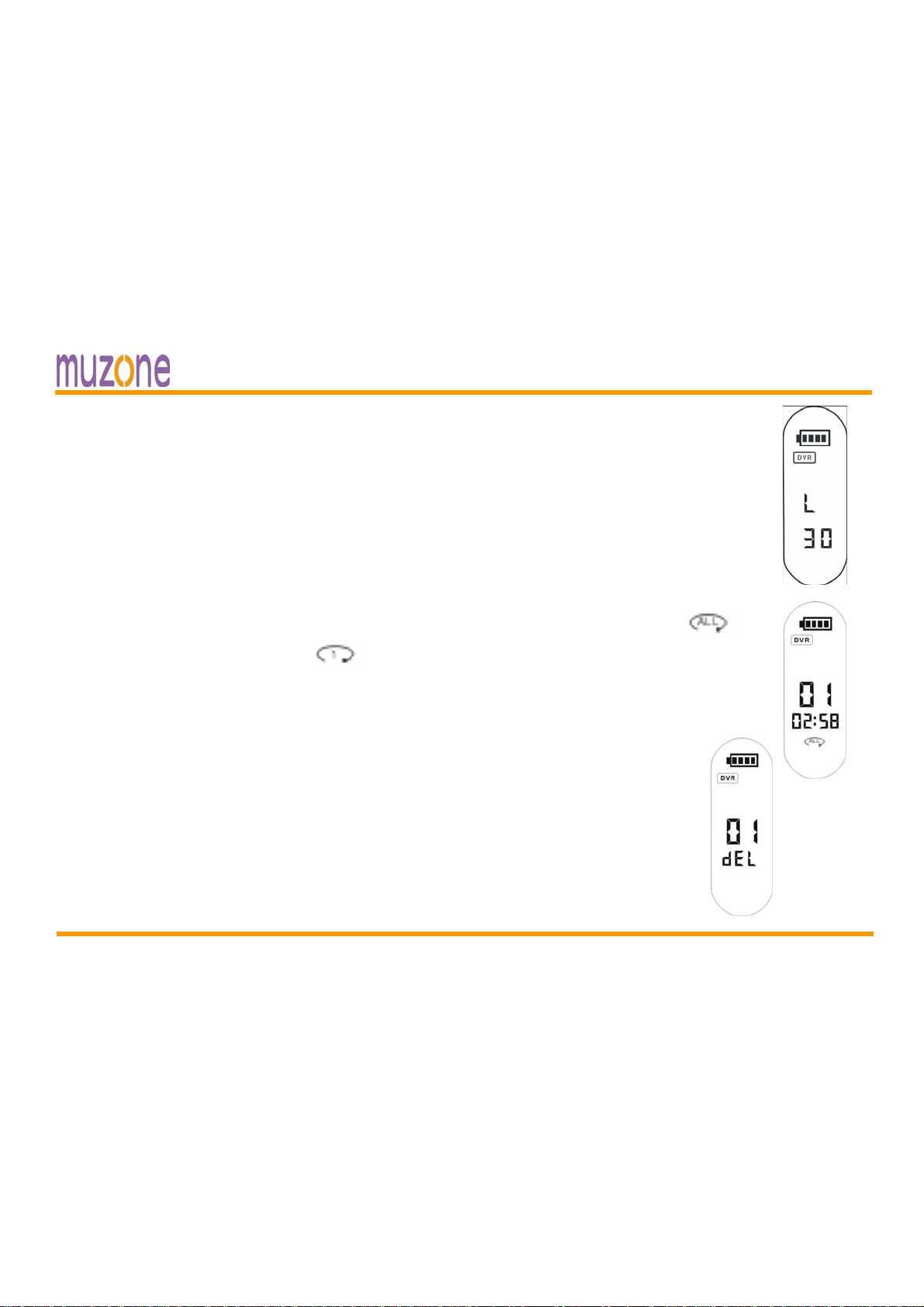

( 7 )、調節音量：

當錄音筆處於開機狀態時，按“VOL+＂或“VOL-＂鍵，數位音量顯示會變
化，增加或減少。
按住“VOL+＂或“VOL-＂鍵，快增、快減音量， 有 30 級音量可調。顯示
如圖
◎注：錄音有 EQ 音效模式！跟播放 MP3 模式操作相同。

（8）、迴圈模式：

MP-038 User Manual

播放過程中，長按“A-B＂鍵，進入迴圈模式選則， 迴圈ALL（
或單個錄音文件迴圈 1（

）。不迴圈，系統 顯示幕上無圖示提示。如
果在 8 秒內無按動任何按鍵，則系統會確定 保存當前設置，返回正在
播放錄音檔狀態。

（9）、（A-B）錄音文件複讀設定：

正在播放錄音/歌曲檔時，迴圈方式選擇項下，短按 A-B 鍵，進入 A-B
複讀方式，此時“A-＂圖示點亮，且“A-＂開始，選定複讀起點，
再次短按＂A-B＂鍵選定複讀終點, 開始複讀。
第三次短按＂A-B＂鍵 ，取消本次複讀，恢復正常播放。
如果在 8 秒內無按動任何按鍵，則系統會確定保存當前設置,

10

），

（10）、刪除錄音檔：
在停止狀態下短按＂A-B＂鍵，進入刪除狀態，顯示如圖；
按 PLAY 鍵刪除這個檔系統會提示資訊（ErasE），刪除完成,

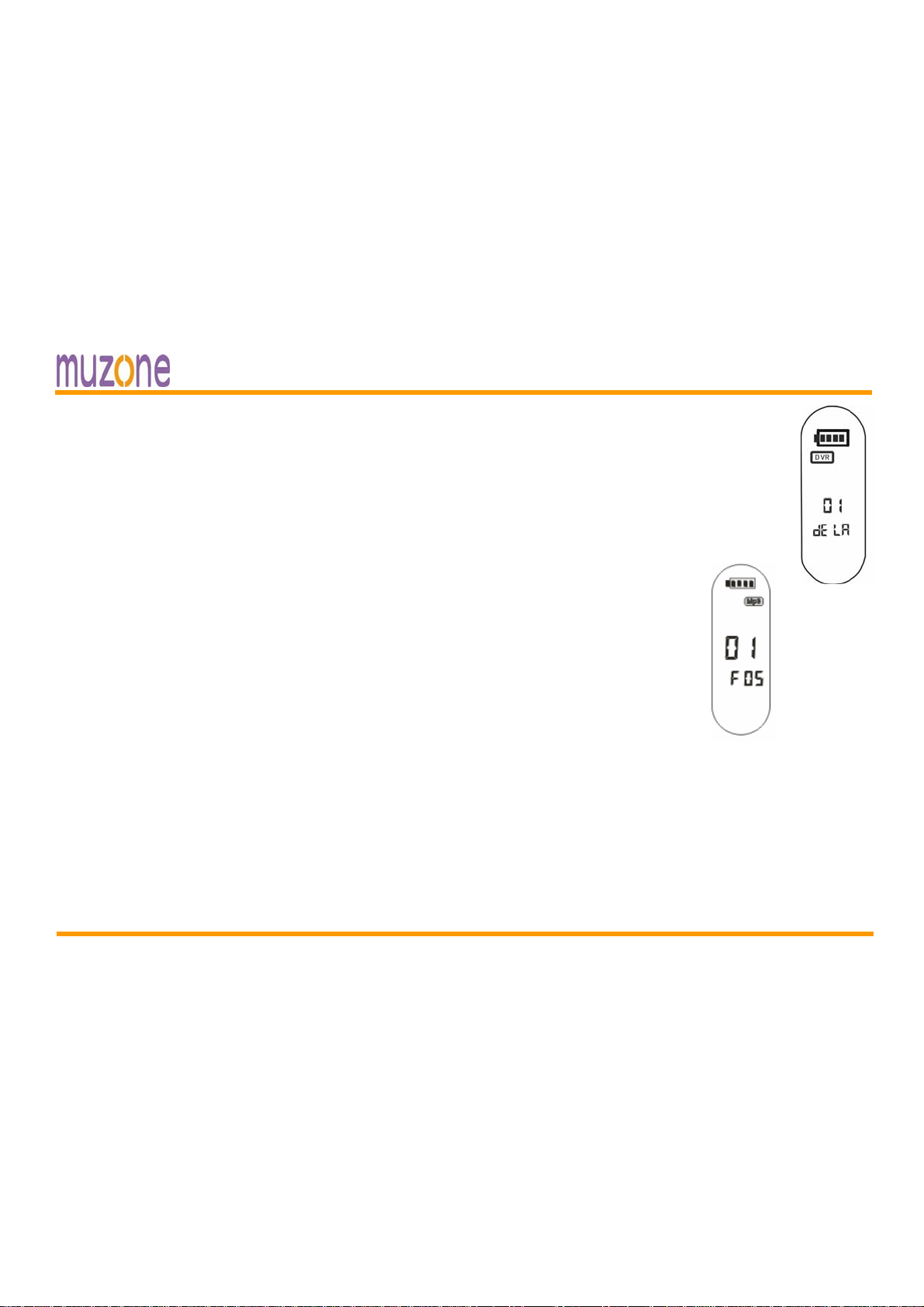

如果要全部刪除長按住 A-B 鍵，進入刪除狀態, 顯示如圖

系統會提示資訊（DELA），按 PLAY 鍵刪除全部，系統會提示資訊（Erase）。
取消刪除操作,短按“SOTP＂鍵。刪除完成後返回錄音模式，如果已經刪除全部的錄音檔，系
統將顯示 00-F00。

4、播放 MP3：
（1）、進入待機模式後短按＂MODE＂鍵選擇 MP3 模式。

MP-038 User Manual

11

（顯示如圖），01 表示當前選擇播放第一首曲目，F05 表示總曲目數有 5 首。
（2）、播放 MP3 包括正在播放、暫停播放、調節音量、刪除檔、快進、快退、以及

播放中設定迴圈方式、複讀、音效等多種顯示狀態，依次如下：
◎正在播放：按＂PLAY＂鍵開始播放。顯示播放時間進度。（顯示如圖）
◎暫停播放：在播放時，短按＂PLAY＂鍵，暫停播放，此時“MP3＂圖示閃動。再

次短按＂PLAY 鍵繼續播放，“MP3＂圖示停止閃動。
◎停止播放：在播放時，短按＂STOP＂鍵，停止播放。此時按“MODE＂鍵，可進
行模式轉換。
◎快進、快退：放過程中，長按“UP＂鍵或“DOWN＂鍵。播放時間進度會快速遞增或減小。
◎EQ（音效）模式：在播放 MP3，錄音狀態，迴圈方式選擇項下，短按＂MODE＂鍵，出現

MP-038 User Manual

進入迴圈模式選擇，迴圈 ALL（

），或單個文件迴圈（ ）。不迴圈,通過按“UP＂
或 “DOWN＂鍵選擇進入 EQ 方式選擇項，通過按“UP＂或“DOWN＂鍵選擇：選擇 EQ
方 式。0 0 NATURAL（普 通）、 0 1 J A Z Z（爵士）、02 ROCK（搖滾）、03 POP（流行）、04 CLASSIC
（古典）、如果在 8 秒內 無按動任何按鍵，則系統會確定保存當前設置，返回正在播放
MP3 狀態。

◎（A-B）複讀設定：在播放 MP3 時，在 EQ 模式選擇項下，短按＂MODE＂鍵，其餘操作與

複讀錄音檔相同。

◎音量調節：錄音工作模式操作相同。
◎迴圈方式：錄音工作模式操作相同。
◎刪除歌曲檔：錄音工作模式操作相同。

12

◎在播放任何檔可以選擇 LED 背光打開或關閉，如下圖：

打開 關閉
在播放狀態下短按 MODE 鍵可以選擇，迴圈方式
EQ 方式，LED 背光，按 UP/DOWN 鍵改變
各功能表的功能，再按 PLAY 確認

5、HOLD 鍵盤鎖：
撥動HOLD開關有效，系統提示“Hold＂，2秒後恢復原有顯示，此時所有按鍵均不被回
應， 直到 HOLD 開關無效為止。在關機狀態下，HOLD 有效，長按 PLAY 鍵試圖開機時，系
統提示“Hold＂。
注：在 HoLd 關無法開，關機。

MP-038 User Manual

13

6、卸除式磁碟（上傳/下傳）：
1）除正在升級外，任何情況下將卸除式磁碟插入 PC 的 USB 口，系統均將立
即中斷當前操作，與 PC 聯機，作業系統中出現磁片盤符後，即可進行磁片
操作。

2）上傳/下傳：當檢測到可移動硬碟後，您要把 MP3/WMA 文件或其他文件上
傳/下傳時。（採用複製方式）。
3）USB 空閒狀態，短按 MODE 鍵切換到 MP3 工作模式。

當磁片與 PC 之間進行資料傳輸時，系統會提示“busy＂，此時不能斷開連接，
否則會造成資料丟失。

MP-038 User Manual

14

五、格式化記憶體：

格式化處理，此時您應該將錄音筆插入電腦 USB 介面，進入“USB＂連接模式，對錄音
筆記憶體進行格式化處理。（注：WINDOW2000 以上版本，選擇“FAT32＂格式化。）
在電腦的任何系統下格式化，都如您格式化電腦硬碟、軟碟的方法相同（即選定“卸除
式磁碟＂時行格式化）。

注意：當錄音筆顯示電池低電時，應及時更換電池，以免電池液體流入機內，損壞機板。
