Page 1
VERSION 1.2
TUNE12
12-CHANNEL DSP PROCESSOR
WITH PC/APP CONTROL
Page 2
ENGLISH
TECHNICAL SPECIFICATIONS
POWER SUPPLY
AUDIO STAGE
Input Impedance: 13 Ω (High Level); 22 kΩ (Low Level, AUX)
SIGNAL CONVERTERS
SIGNAL CONNECTIONS
8 x High Level Input with EPS via 16-pole Cable Adapter 6 x RCA Low Level Input 2 x RCA AUX Input 12 x RCA Pre-Output with 6.5 V RMS Max. 1 x Optical Input (PCM, 96 kHz / 24 bit) 1 x Coaxial Input (S/PDIF, 96 kHz / 24 bit)
Declaration of Conformity
Audio Design GmbH hereby declares that the MUSWAY TUNE12 device complies with Directive 2014/53/EU. The full declaration of conformity can be viewed at www.musway.de/CE
2
Page 3
ENGLISH
DIGITAL SIGNAL PROCESSOR (64 bit Clock speed: 295 MHz)
Crossover: Full / Hi Pass / Lo Pass / Band Pass Crossover Type and Slope: Bessel / Butterworth / Linkwitz @ 6/12/18/24/30/36/42/48 dB Crossover Frequency: 1 Hz step @ 20 Hz - 20 kHz Phase Inversion: 0° / 180° Output Equalizer: 31-Band Parametrical Equalizer: ±15 dB Time Alignment Distance: 0 - 692 cm Time Alignment Delay: 0 - 17.688 ms Time Alignment Step: 0,08 ms; 2,8 cm Time Alignment Fine Set: 0,02 ms; 0,7 cm Presets (Local Stored): 6 Presets
GENERAL REQUIREMENTS
SIZE / WEIGHT
Size Without Brackets (mm): 220 x 37,5 x 135 Net Weight (kg): 0,975
SCOPE OF DELIVERY
1 x TUNE12 Processor 4 x Mounting Brackets 1 x 1,5 m USB Cable 1 x 5-pole Power Cable Adapter 1 x 16-pole Cable Adapter (High Level Input) 1 x Owner’s Manual (English/German)
3
Page 4
ENGLISH
SAFETY INSTRUCTIONS
THE PURCHASED DEVICE IS ONLY SUITABLE FOR AN OPERATION WITH A 12V ON-BOARD ELECTRI­CAL SYSTEM OF A VEHICLE. Otherwise re hazard, risk of injury and electric shock consists.
PLEASE DO NOT MAKE ANY OPERATION OF THE SOUND SYSTEM, WHICH DISTRACT YOU FROM A SAFE DRIVING. Do not make any procedures, which demand a longer attention. Perform these operations not
until you have stopped the vehicle on a safe place. Otherwise the risk of accident consists.
ADJUST THE SOUND VOLUME TO AN APPROPRIATE LEVEL, THAT YOU ARE STILL ABLE TO HEAR EXTERIOR NOISES WHILE DRIVING. High performance sound systems in vehicles may generate the acous-
tic pressure of a live concert. The permanent listening to extreme loud music may cause the loss of your hear­ing abilities. The hearing of extreme loud music while driving may derogate your cognition of warning signals in
the trafc. In the interests of the common safeness, we suggest to drive with a lower sound volume. Otherwise
the risk of accident consists.
DO NOT COVER COOLING VENTS AND HEAT SINKS. Otherwise this may cause heat accumulation in the
device and re hazard consists.
DO NOT OPEN THE DEVICE. Otherwise re hazard, risk of injury and electric shock consists. Also this may
cause a loss of the warranty.
REPLACE FUSES ONLY WITH FUSE WITH THE SAME RATING. Otherwise re hazard and risk of electric
shock consists.
DO NOT USE THE DEVICE ANY LONGER, IF A MALFUNCTION OCCURS, WHICH REMAINS NOT REM­EDIED. Refer in this case to the chapter TROUBLE SHOOTING. Otherwise risk of injury and the damage of
the device consists. Commit the device to an authorized retailer.
INTERCONNECTION AND INSTALLATION SHOULD BE ACCOMPLISHED BY SKILLED STAFF ONLY. The interconnection and installation of this device demands technical aptitude and experience. For your own safe­ness, commit the interconnection and installation to your car audio retailer, where you have purchased the device.
DISCONNECT THE GROUND CONNECTION FROM THE VEHICLE’S BATTERY BEFORE INSTALLATION. Before you start with the installation of the sound system, disconnect by any means the ground supply wire from the battery, to avoid any risk of electric shock and short circuits.
CHOOSE AN APPROPRIATE LOCATION FOR THE INSTALLATION OF THE DEVICE. Look for an appropri-
ate location for the device, which ensures a sufcient air circulation. The best places are spare wheel cavities,
and open spaces in the trunk area. Less suitable are storage spaces behind the side coverings or under the car seats.
DO NOT INSTALL THE DEVICE AT LOCATIONS, WHERE IT WILL BE EXPOSED TO HIGH HUMIDITY AND DUST. Install the device at a location, where it will be protected from high humidity and dust. If humidity and
dust attain inside the device, malfunctions may be caused.
MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise
the device and components may get loose and act as dangerous objects, which could cause serious harm and
damages in the passenger room.
ENSURE CORRECT CONNECTION OF ALL TERMINALS. Faulty connections may could cause re hazard
and lead to damages of the device.
4
Page 5
ENGLISH
MOUNT THE DEVICE AND OTHER COMPONENTS OF THE SOUND SYSTEM SUFFICIENTLY. Otherwise
the device and components may get loose and act as dangerous objects, which could cause serious harm and
damages in the passenger room.
ENSURE NOT TO DAMAGE COMPONENTS, WIRES AND CABLES OF THE VEHICLE WHEN YOU DRILL THE MOUNTING HOLES. If you drill the mounting holes for the installation into the vehicle’s chassis, ensure
by any means, not to damage, block or tangent the fuel pipe, the gas tank, other wires or electrical cables.
DO NOT INSTALL AUDIO CABLES AND POWER SUPPLY WIRES TOGETHER. Ensure while installation not to lead the audio cables between the head unit and the processor together with the power supply wires on the same side of the vehicle. The best is a areal separated installation in the left and right cable channel of the vehicle. Therewith a overlap of interferences on the audio signal will be avoided. This stands also for the equipped bass-remote wire, which should be installed not together with the power supply wires, but rather with the audio signal cables.
ENSURE THAT CABLES MAY NOT CAUGHT UP IN CLOSE-BY OBJECTS. Install all the wires and cables like described on the following pages, therewith these may not hinder the driver. Cables and wires which are installed close-by the steering wheel, gear lever or the brake pedal, may caught up and cause highly danger­ous situations.
DO NOT SPLICE ELECTRICAL WIRES. The electrical wires should not be bared, to provide power supply to other devices. Otherwise the load capacity of the wire may get overloaded. Use therefor a appropriate distribu-
tion block. Otherwise re hazard and risk of electric shock consists.
DO NOT USE BOLTS AND SCREW NUTS OF THE BRAKE SYSTEM AS GROUND POINT. Never use for the installation or the ground point bolts and screw-nuts of the brake system, steering system or other security-
relevant components. Otherwise re hazard consists or the driving safety will be derogated.
ENSURE NOT TO BEND OR SQUEEZE CABLES AND WIRES BY SHARP OBJECTS. Do not install cables
and wires not close-by movable objects like the seat rail or may be bent or harmed by sharp and barbed edges.
If you lead a wire or cable through the hole in a metal sheet, protect the insulation with a rubber grommet.
KEEP AWAY SMALL PARTS AND JACKS FROM CHILDREN. If objects like these will be swallowed, the risk of serious injuries consists. Consult promptly a medical doctor, if a child swallowed a small object.
5
Page 6
ENGLISH

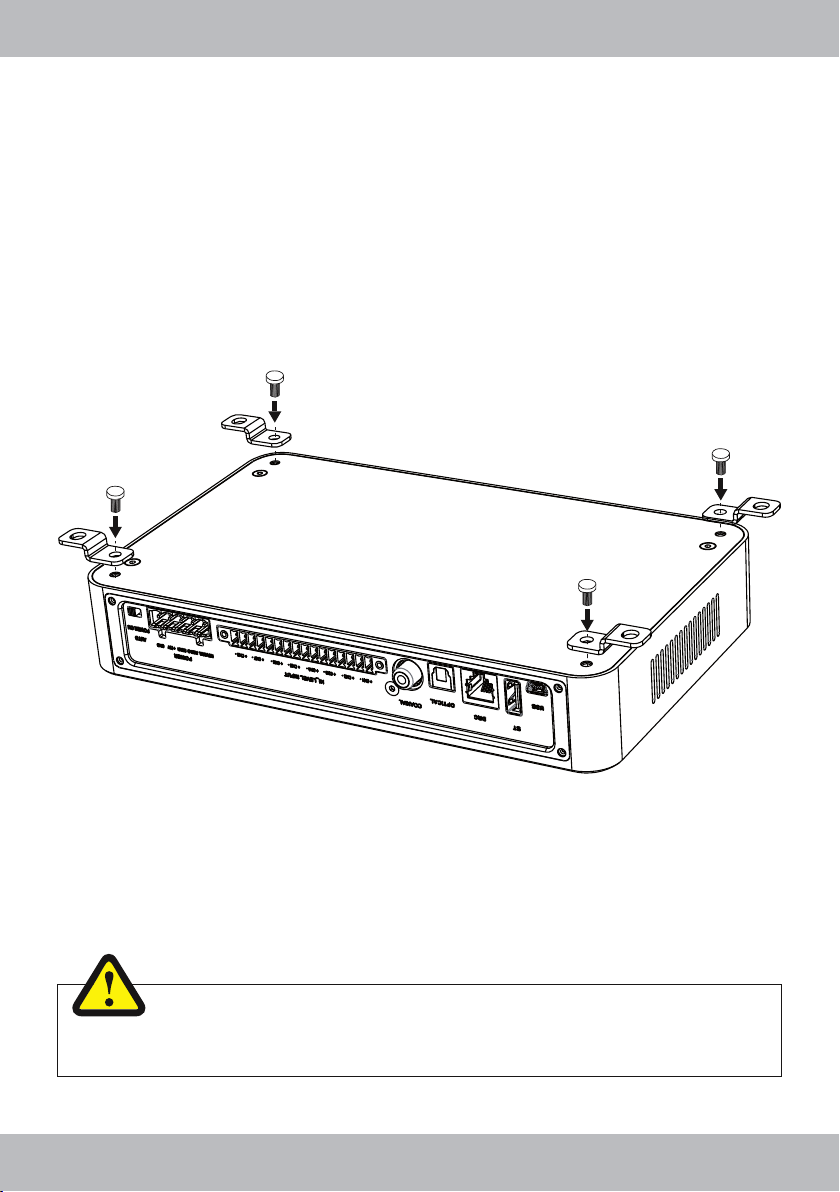

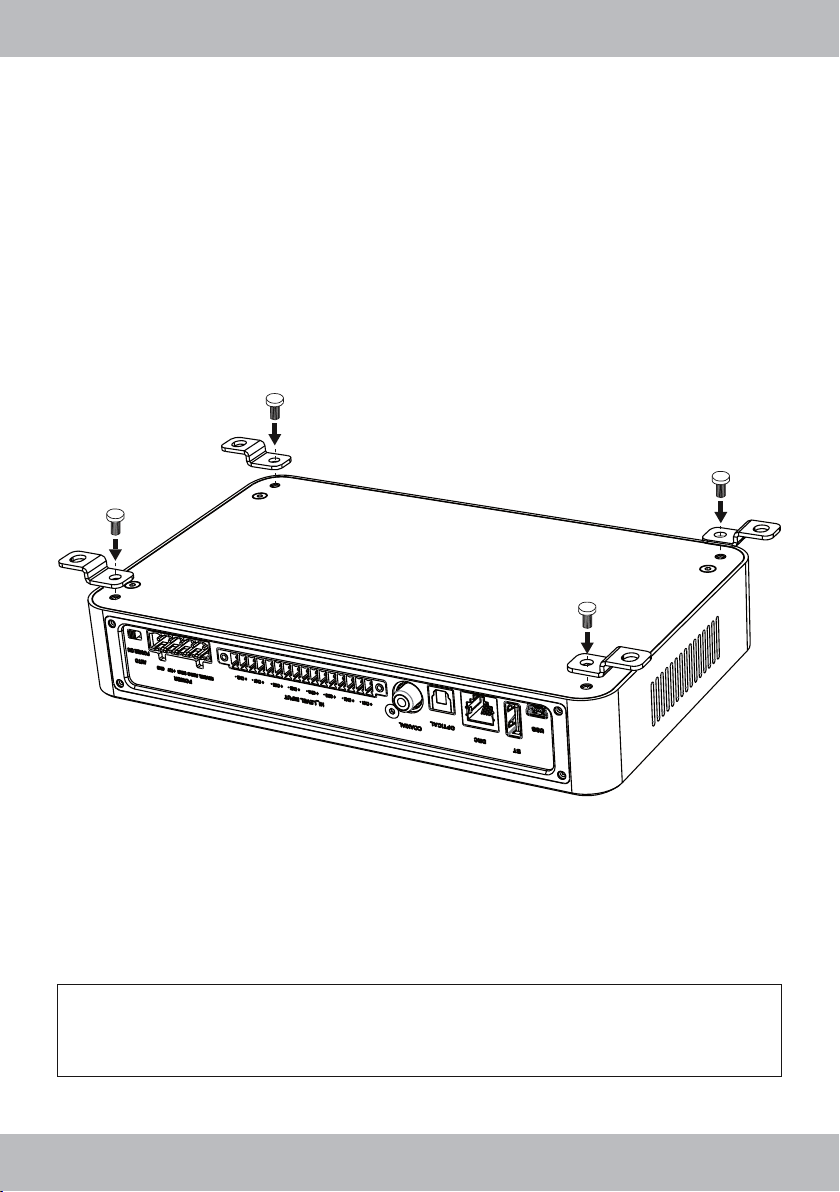

MECHANICAL INSTALLATION
• Avoid any damages on the components of the vehicle like air bags, cables, board computer, seat belts, gas tank or the like.
• Ensure that the chosen location provides a sufcient air circulation for the device. Do not mount the device into small or sealed spaces without air circulation near by heat dispersing parts or electrical parts of the vehicle.
• Do not mount the device on top of a subwoofer box or any other vibrating parts, whereby parts could loosen inside.
• The wires and cables of power supply and the audio signal must be as short as possible to avoid any losses and interferences.
WARNING
Before you start with the installation, disconnect necessarily the GROUND connection wire from the battery to avoid any risk of electric shocks and short circuits.
6
Page 7
ENGLISH
CH1 CH3
CH5
CH7 CH9 CH11 CH1 CH3 CH5
L
CH2
CH4 CH6
CH8 CH10 CH12 CH2
CH4 CH6
R
LINE OUTPUT LINE INPUT
AUX
HI.LEVEL
AUX
CLIP
SENSITIVITY
CH1-8
LINE.IN
CH1-6
MaxMin MaxMin
MaxMin

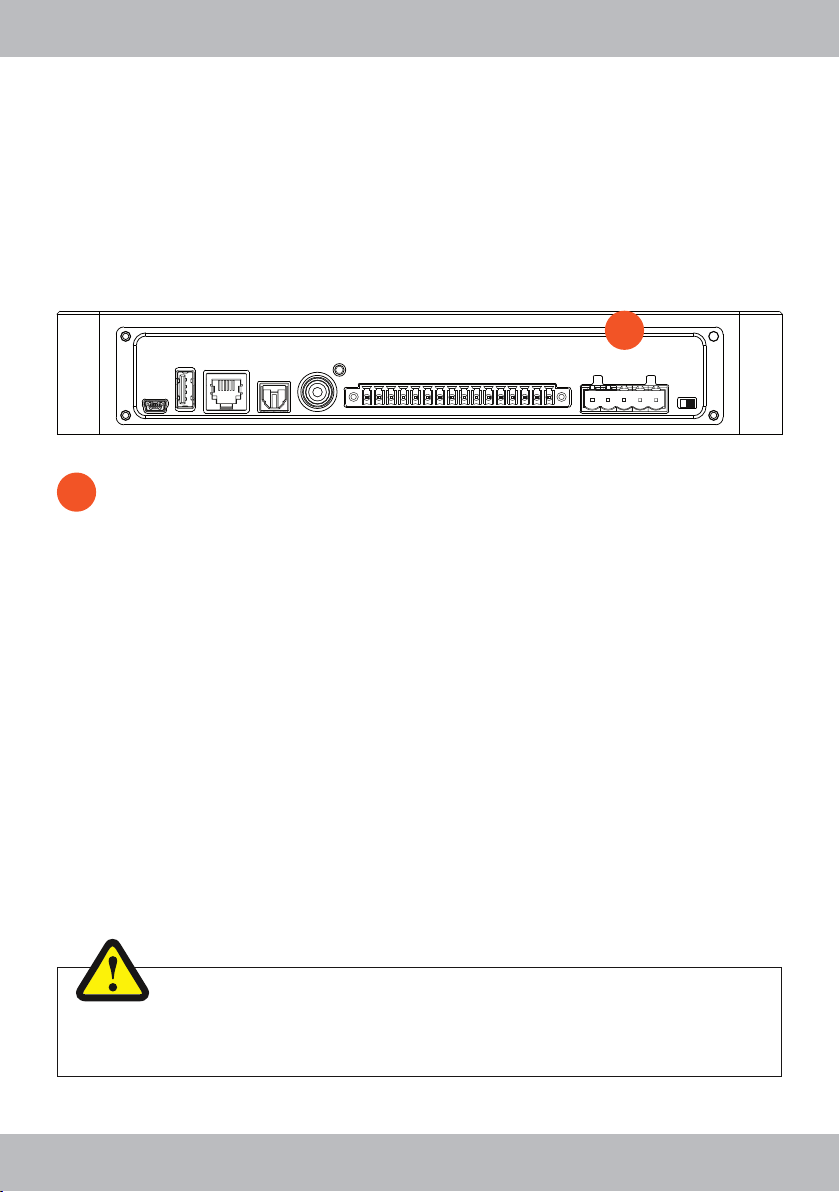

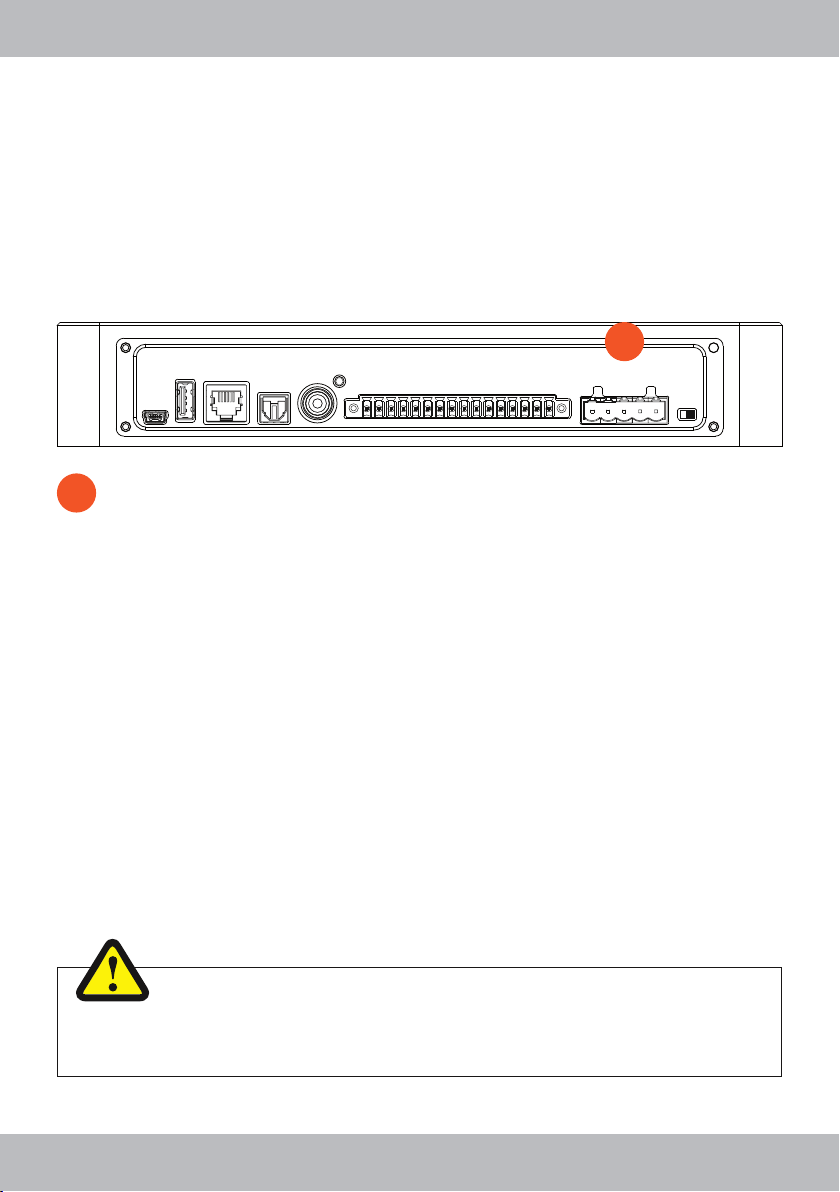

ELECTRICAL INTERCONNECTION
BEFORE CONNECTING
For the professional installation of a sound system, car audio retail stores offers appropriate wiring kits. Ensure
a sufcient prole section (at least Ø 2,5 mm), a suitable fuse rating and the conductivity of the cables when
you purchase your wiring kit. Clean and remove rust-streaked and oxidized areas on the contact points of the
battery and the ground connection. Make sure that all screws are xed tight after the installation, because loose connections cause malfunctions, insufcient power supply or interferences.
1
POWER
REVERS REM OUT REM IN +12V GND
TURN ON SEL
REM SPK
USB
BT DRC
OPTICAL
INPUT
COAXIAL
INPUT
TUNE 12
-
+
+
CH1
-+-
-
+
CH2 CH3 CH4
DIGITAL 12-CHANNEL SIGNAL PROCESSOR
HI-LEVEL INPUT
+
CH5
-
+
-+-+-
CH6 CH7
CH8
POWER
1
Connect +12V with the +12V pole of the vehicle’s battery. Use a suitable cable with a sufcient cross section (at least Ø 2,5 mm) and install an additional in-line fuse. For safety reasons the distance be-
tween the fuse block and the battery should be shorter than 30 cm. Do not set in the fuse into the fuse block until the installation is accomplished.
Connect the GND terminal (– ground) with a suitable contact ground point on the vehicle’s chassis. The ground wire must be as short as possible and must be connected to a blank metallic point at the vehicle’s chassis. Ensure that this ground point has a stable and safe electric connection to the nega­tive “–”pole of the battery. Check this ground wire from the battery to the ground point if possible and
enforce it, if required. Use a ground wire with a sufcient cross section (at least Ø 2,5 mm) and the
same size like the positive + power supply wire. This helps reduce most of the interference than can occur in audio reproduction.
REM IN is suited to turn on the device if a turn-on signal from the head unit/car stereo is available. The voltage must be between 3 and 16 VDC. For that the switch TURN ON SEL must be in position REM.
REM OUT can be used to connect another device such as an amplier in order to supply it with a
turn-on signal (REM OUT function). If necessary, you can connect the vehicle’s reverse gear signal to REVERS. As soon as a +12 V signal
is present at the connection, the device switches the high level inputs to active. This is useful if you listen to music via the low level inputs and would like to hear the acoustic warning tones of the parking assistant via the high level inputs over the sound system, when the reverse gear is engaged.
Make sure the connection polarity is as indicated on the terminals. A misconnection may result in damage to the device. After applying power, wait about 8 seconds before turning
WARNING
the device on.
7
Page 8
ENGLISH
CH1 CH3
CH5
CH7 CH9 CH11 CH1 CH3 CH5
L
CH2
CH4 CH6
CH8 CH10 CH12 CH2
CH4 CH6
R
LINE OUTPUT LINE INPUT
AUX
HI.LEVEL
AUX
CLIP
SENSITIVITY
CH1-8
LINE.IN
CH1-6
MaxMin MaxMin
MaxMin

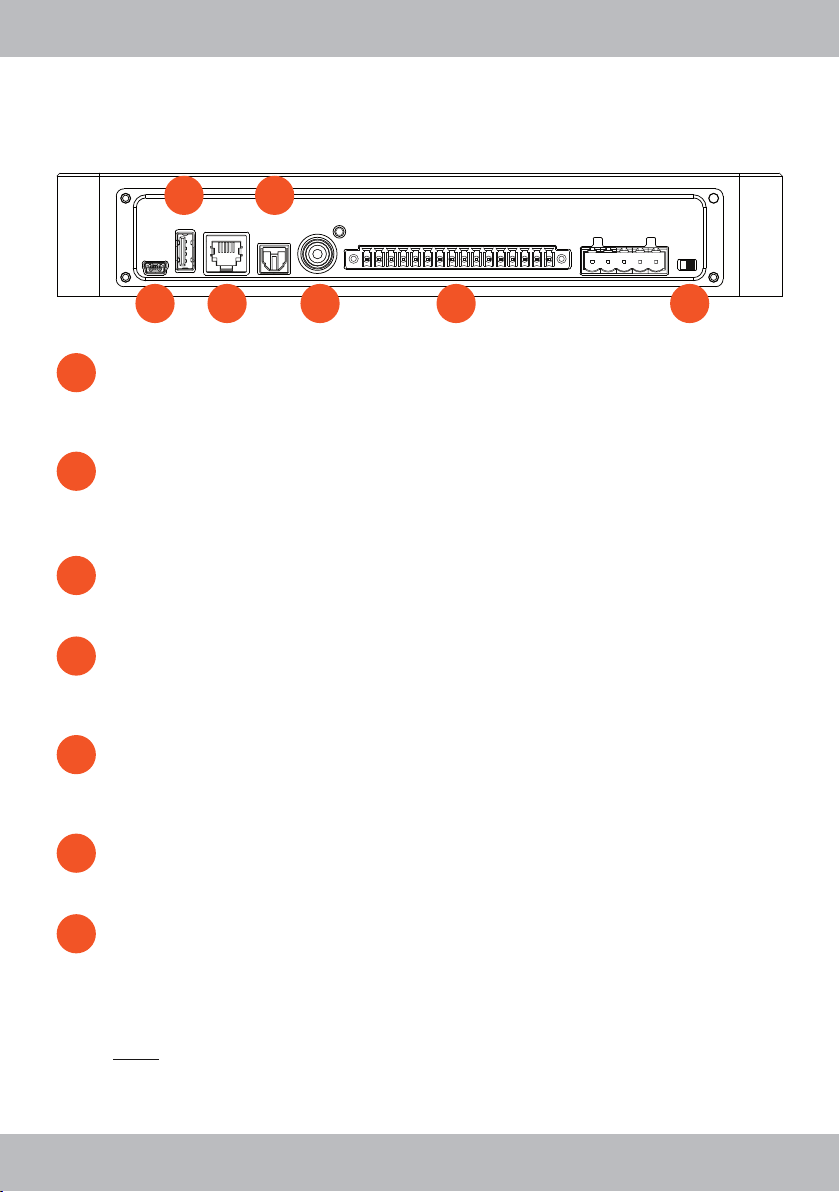

DESCRIPTION OF OPERATION
3 5
BT DRC
USB
2
OPTICAL
COAXIAL
INPUT
INPUT
4 6
TUNE 12
-
+
+
CH1
CH2 CH3 CH4
DIGITAL 12-CHANNEL SIGNAL PROCESSOR
HI-LEVEL INPUT
-
-+-
-
+
-+-+-
+
CH6 CH7
+
CH5
CH8
REVERS REM OUT REM IN +12V GND
7 8
POWER
TURN ON SEL
REM SPK
USB
2
This USB input is suited for the connection with a PC/laptop computer to manage the functions of the MUSWAY DSP software to set-up the DSP functions of the device. The connection is USB 1.1/2.0/3.0 compatible. For downloading the software please visit “www.musway.de/dsp”.
BT
3
This USB input is suited for an external Bluetooth® dongle with wireless audio streaming function with/
or adjusting the DSP by an APP through a smart phone/mobile device.
Check the website “www.musway.de” for more information or ask your car audio retailer.
DRC
4
This input is suited for an external MUSWAY digital remote controller. Check the website “www.mus­way.de” for more information or ask your car audio retailer.
OPTICAL INPUT
5
The Optical Input accepts PCM stereo signals up to 96 kHz / 24 bit sampling frequency rate. Multi-
channel signals coming from audio/video sources (such as the audio tracks of a lm in DVD) can not be reproduced. Connect a ber optic cable with a TOSLINK connector.
COAXIAL INPUT
6
The Coaxial Input in S/PDIF format for connecting sources with a digital audio output. The sampling rate of this input has to be in the range of 32 and 96 kHz. Note: This signal processor can only handle stereo input signals.
8
HI LEVEL INPUT
7
Connect here the amplied speaker output by using the enclosed 16 pole multipolar connector. CH1-2
features the Auto Turn-On function through the connection with the speaker outputs of the head unit
TURN ON SEL
8
The device can be turned on/off by using the following methods: SPK: Slide the switch into position SPK, if you want to turn on/off the device through
the CH1 input channel of the high level speaker inputs and its Auto Turn-On function. REM: Slide the switch into position REM, if you want to turn on/off the device through the REM IN
and a turn-on signal from head unit/car stereo in low level operation. NOTE: Power on by REM is recommended. In case if there’s no REM/ACC signal on the vehicle,
turn on/off the device with the source speaker outputs as an alternative solution.
Page 9
ENGLISH
CH1 CH3
CH2
CH4 CH6
CH7 CH9 CH11 CH1 CH3 CH5
CH5
CH8 CH10 CH12 CH2
LINE OUTPUT LINE INPUT
9
CH4 CH6
10 11
L
R
AUX
LINE.IN
CH1-6
12
SENSITIVITY
HI.LEVEL
CH1-8
MaxMin MaxMin

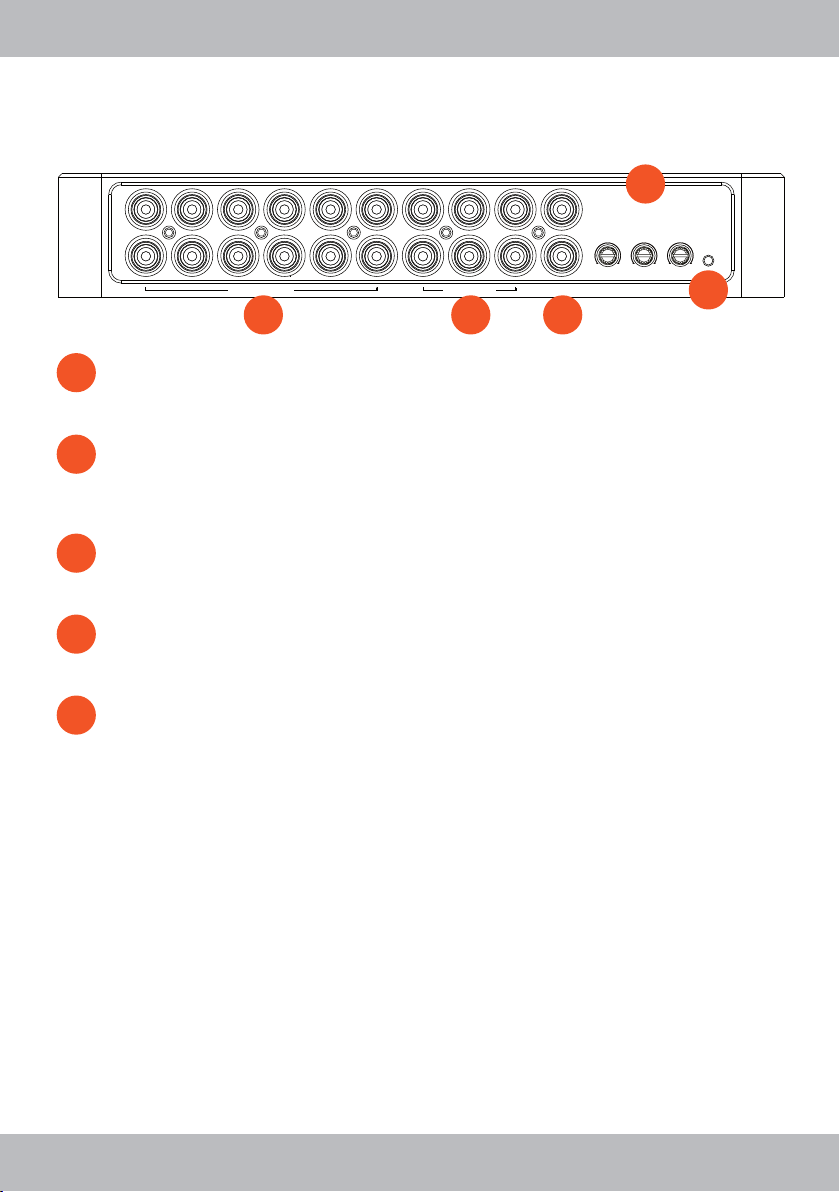

LINE OUTPUT
9
These RCA outputs deliver DSP modied low level preamplier output signals for additional ampliers.
Connect each channel according to your sound system setup.
LINE INPUT (LOW LEVEL)
10
Connect here the preamplier low level outputs coming from the head unit. The low level input on
TUNE12 can be use as an independent source, which means TUNE12 allows you to connect low level input and high level input at the same time to use multiple source.
AUX IN
11
These stereo RCA inputs are suited for a auxiliary low level input signal from an external stereo pre-
amplier source such as a game console or a media player.
INPUT SENSITIVITY
12
With these controllers you can adjust the input sensitivity for each input section. This function is suited
to match the output voltage of the connected signal source with the device.
CLIP
13
This LED lights up red if one of the 8 high level inputs (CH1-8) is overdriven. The LED has no func­tion when an input signal is applied to the Optical input, Coaxial and the Bluetooth™ input. If this LED lights up, reduce the input sensitivity by using the regarding controller Input Sensitivity until the LED goes out.
AUX
CLIP
MaxMin
13
9
Page 10
ENGLISH
CH1 CH3
CH5
CH7 CH9 CH11 CH1 CH3 CH5
L
CH2
CH4 CH6
CH8 CH10 CH12 CH2
CH4 CH6
R
LINE OUTPUT LINE INPUT
AUX
HI.LEVEL
AUX
CLIP
SENSITIVITY
CH1-8
LINE.IN CH1-6
MaxMin MaxMin
MaxMin

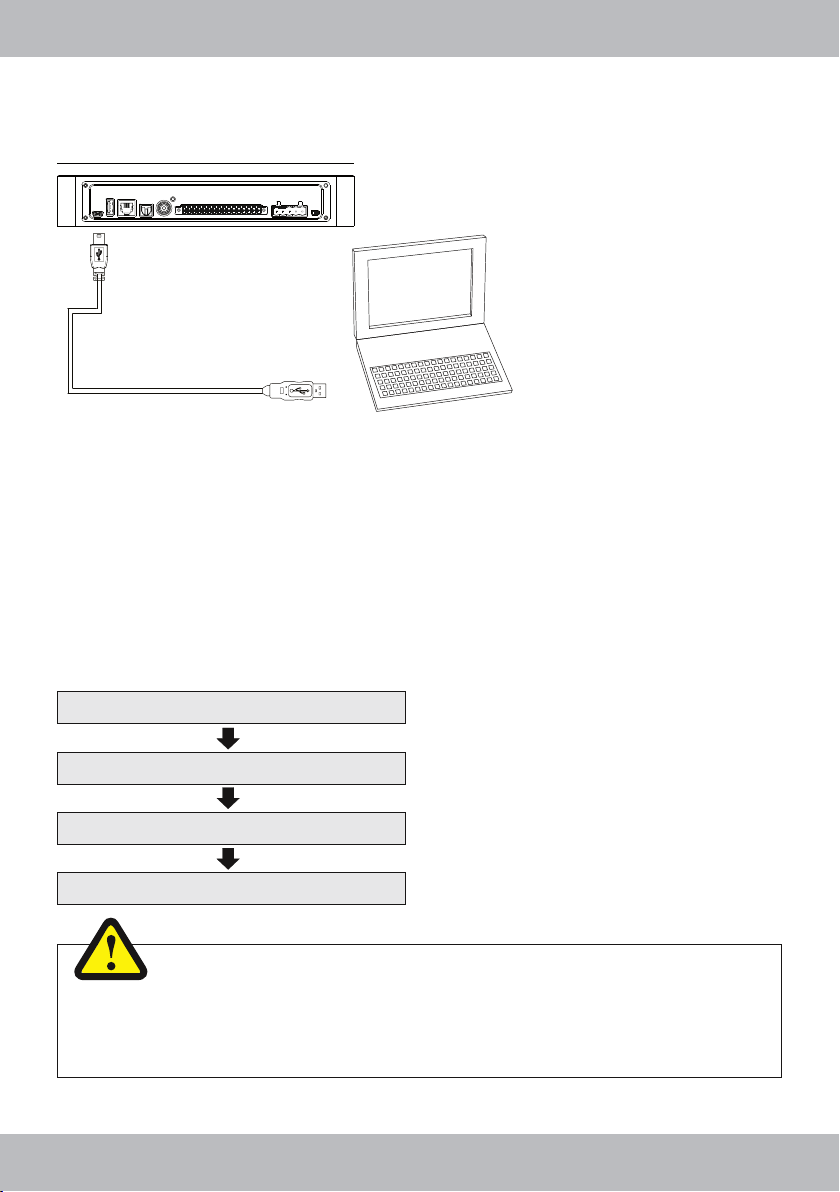

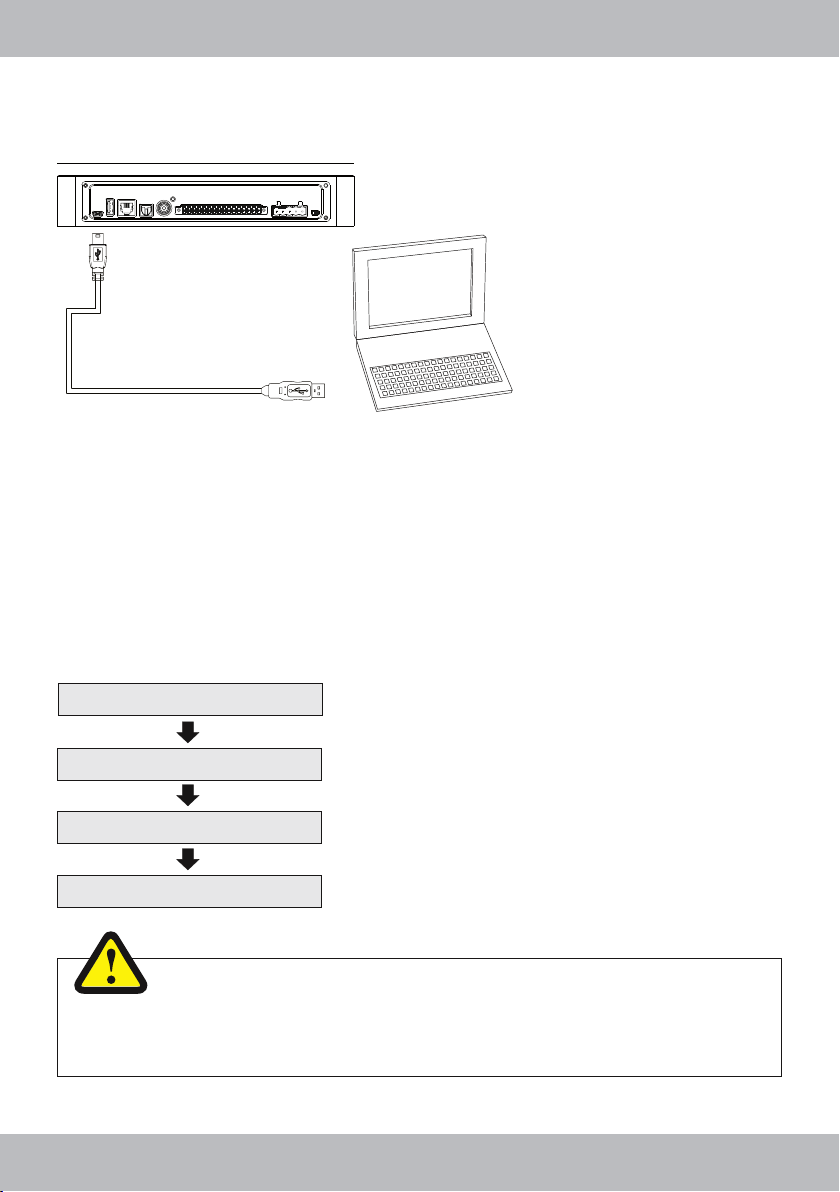

INITIAL SYSTEM START-UP
DIGITAL 12-CHANNEL
TUNE12
OPTICAL
BT DRC
COAXIAL
INPUT
USB
INPUT
DSP software download:
www.musway.de/dsp
• Download and save the MUSWAY DSP software before connecting the device to your personal computer.
• Install the device in your vehicle before you connect a computer to it .
• Turn the ignition key to the ACC or ON position.
• Connect a PC/Laptop with the USB terminal of device by using the enclosed USB cable.
• After you have open the DSP software, you can set/adjust all the audio settings on the computer.
• The device is on when the logo on the top lights up in orange. After 10 seconds it becomes operative.
SIGNAL PROCESSOR
HI-LEVEL INPUT
-+-
­+
­+
CH2 CH3 CH4
+
+
CH1
CH5
POWER
REVERSREM OUT REM IN+12V GND
-
-+-+­CH8
CH6 CH7
+
TURN ON SEL
REM SPK
Recommended specications:
CPU: 1.6 GHz or higher Memory: 1 GB or higher HDD: 512 MB or more
available space Display: 1024×576 or higher OS: Microsoft™ Windows XP,
Vista, 7, 8, 10 or higher
BEFORE YOU FIRST USE THE UNIT
When you rst use the unit, set the following:
Turning Power On
Setting the Speaker System
Setting the Input Conguration
Audio Adjustment
WARNING
Before turning on the sound system, check again carefully the conguration of the cross­overs , the speakers setup. Wrong type of crossover or inappropriate parameter may cause permanent damages on the speakers, especially tweeters without passive crossovers.
10
Page 11
ENGLISH

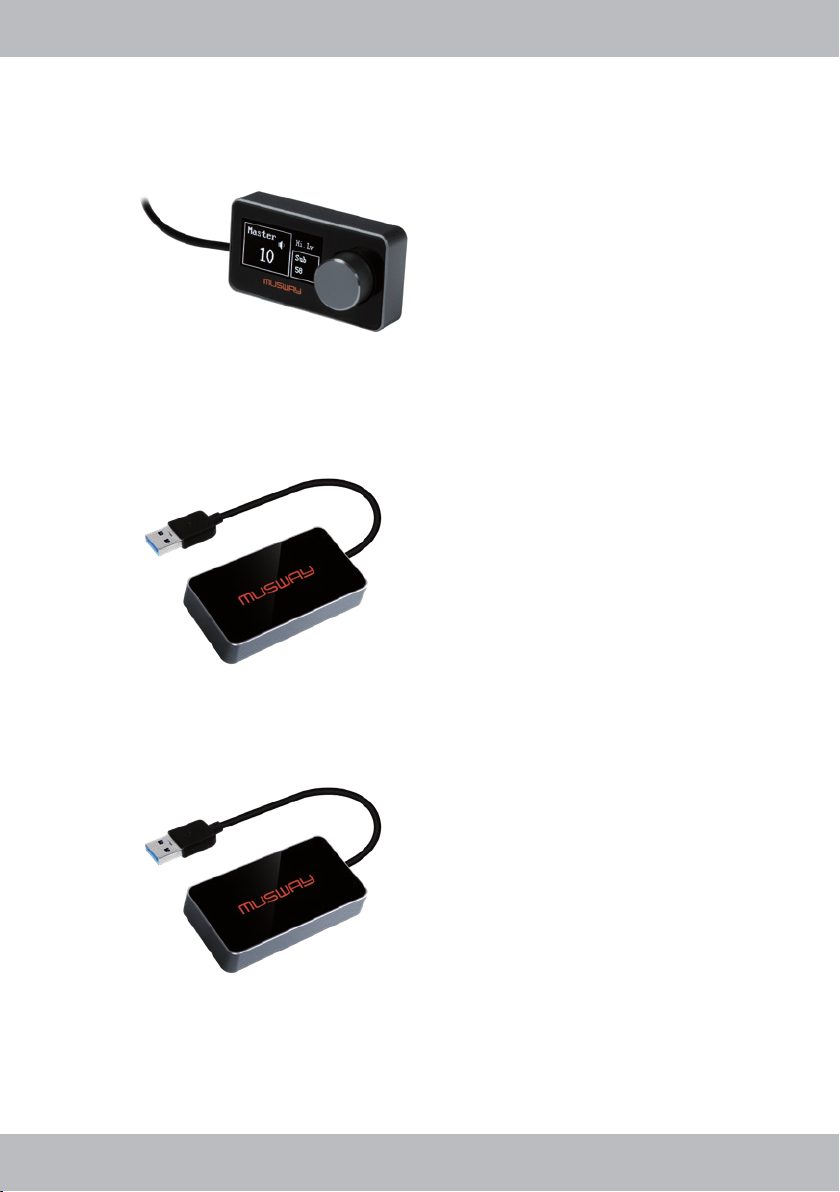

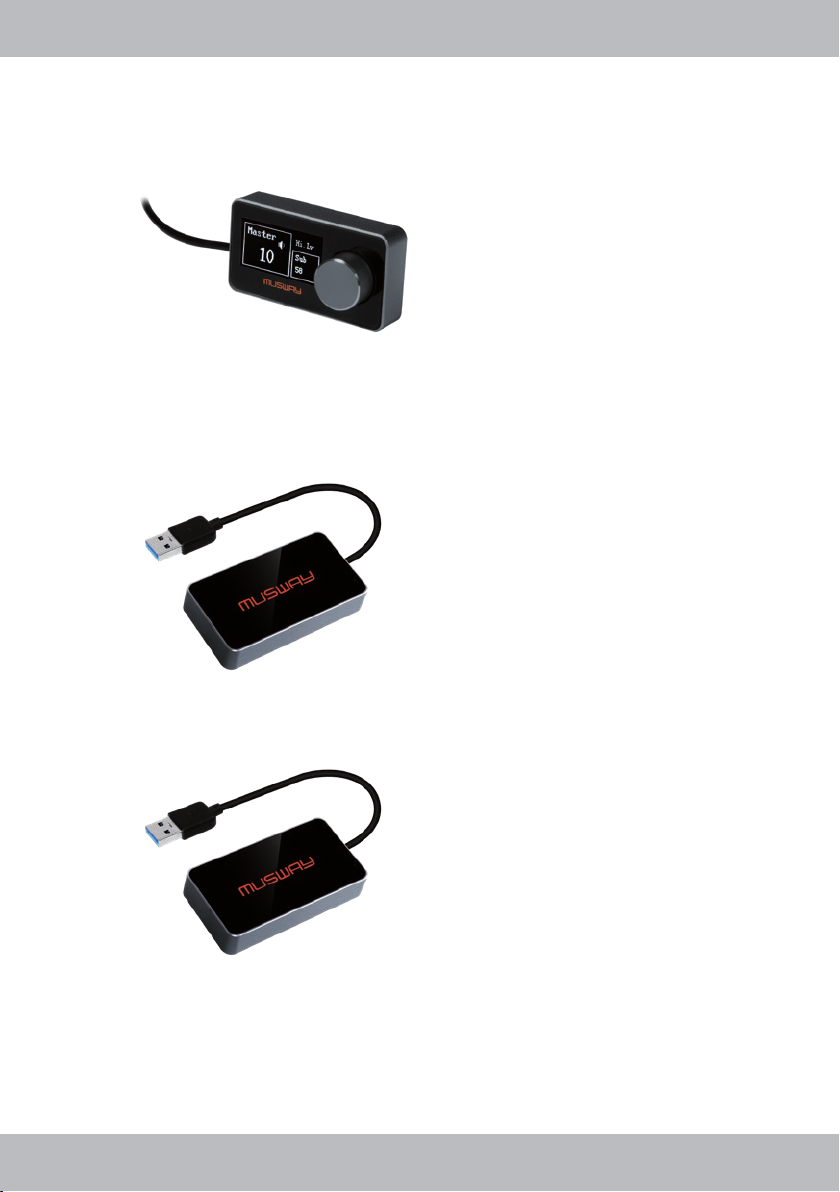

ACCESSORIES
DRC1
With the DRC1 remote control, it is possible to control the overall volume and the subwoofer level on the ampli-
er. You can also select the input signal, the subwoofer level channel pair and the DSP preset. A short press on
the rotary knob also mutes the entire sound system. Thanks to the OLED display, the DRC1 is clearly arranged
and only needs to be connected to the amplier with the enclosed connection cable (5.00 m).
BTS
The BTS dongle features an audio streaming function that lets you wirelessly transfer music from your mobile
device to the DSP amplier. Simply connect the dongle to the DSP amplier via USB and select the Bluetooth®
input via software or the optional DRC1 remote control.
BTA
The BTA dongle features an audio streaming function that lets you wirelessly transfer music from your mobile
device to the DSP amplier. Simply connect the dongle to the DSP amplier via USB and select the Bluetooth®
input via software or the optional DRC1 remote control. Besides the audio streaming function, the BTA dongle
offers the possibility of conguring and controlling the DSP amplier via smartphone/tablet. The app can be
downloaded for iOS in the App Store and for Android® under Google Play for free.
11
Page 12
DEUTSCH
TECHNISCHE DATEN
STROMVERSORGUNG
Betriebsspannung: 7 - 16 VDC (hinab bis 6 V) Stromverbrauch: 0.8 A Ruhestrom: < 0.1 mA Remote IN Spannung: 3 - 16 VDC (1 mA) Remote OUT Spannung: 11 - 15 VDC (300 mA) Gerätesicherung: 3 A rücksetzbar
AUDIO
Eingangsempndlichkeit: 8 V - 24 V RMS (Hochpegel); 1 V - 8 V RMS (Niederpegel, AUX)
Eingangsimpedanz: 13 Ω (Hochpegel); 22 kΩ (Niederpegel, AUX)
SIGNALKONVERTER
SIGNAL EIN-/AUSGÄNGE
8 x Hochpegel-Eingänge mit EPS über 16-poligen Kabeladapterstecker
6 x RCA/Cinch Vorverstärkereingänge 2 x RCA/Cinch AUX Eingänge 12 x RCA/Cinch Vorverstärkerausgänge mit 6.5 V RMS Max. 1 x Optischer Eingang (PCM, 96 kHz / 24 bit)
1 x Koaxialer Eingang (S/PDIF, 96 kHz / 24 bit)
Konformitätserklärung
Hiermit erklärt die Audio Design GmbH, dass das Gerät MUSWAY TUNE12 der Richtlinie 2014/53/EU
entspricht. Die vollständige Konformitätserklärung ist einzusehen unter www.musway.de/CE
12
Page 13
DEUTSCH
DIGITALER SIGNAL PROZESSOR (64 bit Clock speed: 295 MHz)
Frequenzweichen: Vollbereich / Hochpass / Tiefpass / Bandpass Frequenzweichentyp/Flankensteilheit: Bessel / Butterworth / Linkwitz @ 6/12/18/24/30/36/42/48 dB Frequenz: 1 Hz Schritte @ 20 Hz - 20 kHz Phasenverschiebung: 0° / 180° Ausgangsequalizer: 31-Band Parametrischer Equalizer: ±152 dB Abstand Laufzeitkorrektur: 0 - 692 cm Verzögerung Laufzeitkorrektur: 0 - 17.688 ms Schritte Laufzeitkorrektur: 0,08 ms; 2,8 cm Feineinstellung Laufzeitkorrektur: 0,02 ms; 0,7 cm Presets/Speicherplätze (Lokal gepeichert): 6 Presets/Speicherplätze
ALLGEMEINE ANFORDERUNGEN
Grakkarte min. Auösung: 1024 x 768
Umgebungstemperaturbereich: 0 - 55 °C
GRÖSSE / GEWICHT
Größe ohne Montagehalter (mm): 220 x 37,5 x 135 Nettogewicht (kg): 0,975
LIEFERUMFANG
1 x TUNE12 Prozessor 4 x Montagehalter
1 x 1,5 m USB Kabel 1 x 5-poliger Kabeladapterstecker (Stromversorgung) 1 x 16-poliger Kabeladapterstecker (Vorverstärker Hochpegel-Eingänge)
1 x Bedienungsanleitung (Englisch/Deutsch)
13
Page 14
DEUTSCH
SICHERHEITSHINWEISE
DAS VON IHNEN ERWORBENE GERÄT IST NUR FÜR DEN BETRIEB AN EINEM 12-V-BORDNETZ EINES FAHRZEUGS AUSGELEGT. Andernfalls besteht Feuergefahr, die Gefahr eines elektrischen Schlages oder
anderer Verletzungen.
BITTE KEINE BEDIENUNG DES SOUNDSYSTEMS AUSFÜHREN, WELCHE VOM SICHEREN LENKEN DES FAHRZEUGS ABLENKEN KÖNNTE. Führen Sie keine Bedienungen aus, die Ihre Aufmerksamkeit län-
gere Zeit in Anspruch nehmen. Stoppen Sie besser das Fahrzeug an einer sicheren Stelle am Straßenrand, bevor Sie solche Bedienungen ausführen. Andernfalls besteht Unfallgefahr.
DIE LAUTSTÄRKE NUR SO HOCH EINSTELLEN, DASS SIE WÄHREND DER FAHRT NOCH AUSSENGE­RÄUSCHE WAHRNEHMEN KÖNNEN. Hochleistungsaudiosysteme in Fahrzeugen, können den Schallpegel
eines “Live-Konzertes” erzeugen. Dauerhaft extrem lauter Musik ausgesetzt zu sein kann den Verlust des
Hörvermögens oder Hörschäden zur Folge haben. Das Hören von lauter Musik beim Autofahren kann Ihre Wahrnehmung (Warnsignale) beeinträchtigen. Im Interesse der allgemeinen Sicherheit empfehlen wir das Mu­sikhören beim Autofahren mit geringer Lautstärke. Andernfalls besteht Unfallgefahr.
LÜFTUNGSÖFFNUNGEN UND KÜHLKÖRPER NICHT ABDECKEN. Andernfalls kann es zu einem Wärme­stau im Gerät kommen und es besteht Feuergefahr.
DAS GERÄT AUF KEINEN FALL ÖFFNEN. Andernfalls besteht Unfallgefahr, Feuergefahr oder die Gefahr eines elektrischen Schlages. Das Öffnen des Gerätes hat auch einen Garantieverlust zur Folge.
SICHERUNGEN IMMER DURCH SOLCHE MIT DER RICHTIGEN AMPEREZAHL ERSETZEN. Andernfalls besteht Feuergefahr oder die Gefahr eines elektrischen Schlages.
DAS GERÄT NICHT WEITERBENUTZEN, WENN EINE FEHLFUNKTION AUFTRITT, DIE NICHT VON IH­NEN BEHOBEN WERDEN KANN. Beachten Sie dazu den Abschnitt FEHLERBEHEBUNG. Andernfalls kann
es zu Verletzungen oder Schäden am Gerät kommen. Geben Sie das Gerät zu Reparaturzwecken an einen
autorisierten Händler oder den nächsten Kundendienst.
DIE INSTALLATION EINES PUFFERKONDENSATORS MIT AUSREICHENDER KAPAZIÄT WIRD EMP­FOHLEN. Hochleistungsverstärker verursachen sehr hohe Spannungsabfälle und benötigen eine sehr hohe
Stromstärke bei hoher Leistung. Um das Bordnetz des Fahrzeuges nicht übermäßig zu belasten, wird die Installation eines Pufferkondensators (auch Pufferelko, Powercap oder Power Capacitor genannt) empfohlen, der parallel zum Verstärker und zur Stromquelle als Puffer fungiert. Lassen Sie sich am besten im Car Audio Fachhandel beraten.
VERKABELUNG UND EINBAU VON FACHPERSONAL AUSFÜHREN LASSEN. Die Verkabelung und der Einbau dieses Gerätes erfordern technisches Geschick und Erfahrung. Zu Ihrer eigenen Sicherheit sollten Sie Verkabelung und Einbau dem Händler überlassen, bei dem Sie das Gerät erworben haben.
VOR DER INSTALLATION DAS KABEL VOM MASSEPOL DER BATTERIE ABKLEMMEN. Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Autobatterie ab, um
Kurzschlüsse und Stromschläge zu vermeiden.
WÄHLEN SIE EINEN GEEIGNETEN EINBAUORT. Suchen Sie einen geeigneten Einbauort für das Gerät, bei dem ausreichend Raum für eine kühlende Luftzirkulation vorherrscht. Am besten geeignet sind Reserverad-
mulden und offene Bereiche im Kofferraum. Weniger geeignet sind Stauräume hinter der Seitenverkleidung
oder Bereiche unter den Fahrzeugsitzen.
DAS GERÄT NICHT AN STELLEN EINBAUEN, AN DENEN ES HOHER FEUCHTIGKEIT ODER STAUB AUSGESETZT IST. Bauen Sie das Gerät so ein, dass es vor hoher Feuchtigkeit und Staub geschützt ist. Wenn
Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen. Schäden am Gerät, welche durch Feuchtigkeit hervorgerufen wurden, unter- liegen nicht der Garantie.
DAS GERÄT SOWIE ANDERE KOMPONENTEN DES SOUNDSYSTEMS AUSREICHEND BEFESTIGEN.
Andernfalls könnten sich die Geräte und Komponenten während der Fahrt lösen und als gefährliche Geschos­se im Fahrgastraum Beschädigungen und Verletzungen hervorrufen.
14
Page 15
DEUTSCH
BEIM BOHREN VON LÖCHERN, BESTEHENDE KOMPONENTEN, LEITUNGEN UND KABEL DES FAHR­ZEUGS NICHT BESCHÄDIGEN. Wenn Sie bei der Installation Löcher in das Fahrzeugchassis bohren, achten
Sie unbedingt darauf die Kraftstofeitungen, den Benzintank, elektrische Kabel und andere Leitungen nicht zu
beschädigen, zu berühren oder zu blockieren.
AUF KORREKTE ANSCHLÜSSE ACHTEN. Bei fehlerhaften Anschlüssen besteht Feuergefahr, Kurzschluss- gefahr und es kann zu Schäden am Gerät kommen.
AUDIOKABEL UND STROMKABEL SOLLTEN NICHT ZUSAMMEN VERLEGT WERDEN. Bei der Installa­tion des Audiokabels zwischen dem Cinch-Ausgang des Autoradios und dem Cinch-Eingang des Geräts im Fahrzeug ist darauf zu achten, dass das Audio- und das Stromversorgungskabel möglichst nicht auf der selben Seite des Fahrzeugs verlegt werden. Besser ist eine räumlich getrennte Installation, im rechten und linken Ka­belschacht des Fahrzeugs. Damit wird das Überlagern von Störungen auf das Audio-Signal verringert. Dieses
gilt ebenfalls für das Verbindungskabel der beiliegenden Kabel-Fernbedienung. Das Kabel sollte nicht auf der
Seite der Stromversorgungsleitung verlegt werden, sondern zusammen mit den Audiokabeln.
SORGEN SIE DAFÜR, DASS SICH DIE KABEL NICHT IN GEGENSTÄNDEN IN DER NÄHE VERFANGEN.
Verlegen Sie die Kabel wie auf den folgenden Seiten beschrieben, damit diese beim Fahren nicht hinderlich sind. Kabel die sich im Bereich des Lenkrads, des Schalthebels oder im Bremspedal usw. verfangen können,
führen zu äußerst gefährlichen Situationen.
ELEKTRISCHE KABEL NICHT SPLEISSEN. Kabel dürfen nicht abisoliert werden, um andere Geräte mit Strom zu versorgen. Andernfalls wird die Strombelastbarkeit des Kabels überschritten, und es besteht Feu-
ergefahr oder die Gefahr eines elektrischen Schlages. Verwenden Sie hierfür am besten geeignete Verteiler­blöcke.
BOLZEN UND MUTTERN DER BREMSANLAGE NICHT ALS MASSEPUNKT VERWENDEN. Verwenden Sie für den Einbau oder Masseanschluss keine Bolzen oder Muttern der Brems- bzw. Lenkanlage oder eines anderen sicherheitsrelevanten Systems. Andernfalls besteht Feuergefahr oder die Fahrsicherheit ist beein­trächtigt.
DIE KABEL SO VERLEGEN, DASS SIE NICHT GEKNICKT ODER DURCH SCHARFE KANTEN GE­QUETSCHT WERDEN. Verlegen Sie die Kabel so, dass sie sich nicht in beweglichen Teilen wie den Sitzschie-
nen vefangen oder an scharfen Kanten oder spitzen Ecken beschädigt werden können. Wenn Sie ein Kabel durch eine Bohrung in einer Metallplatte führen, schützen Sie die Kabelisolierung mit einer Gummitülle vor
Beschädigungen durch Metallkanten der Bohrung.
KLEINTEILE WIE SCHRAUBEN UND ANSCHLUSS-STECKER VON KINDERN FERNHALTEN. Werden solche Gegenstände verschluckt, besteht die Gefahr schwerwiegender Verletzungen. Suchen Sie unverzüg-
lich einen Arzt auf, sollte ein Kind einen solchen Gegenstand verschluckt haben.
15
Page 16
DEUTSCH
MECHANISCHE INSTALLATION
• Achten Sie bei der Installation darauf, dass keine serienmäßig im KFZ vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw.entfernt werden.
• Vergewissern Sie sich, dass das Gerät am Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlende Teilen oder elektronischen Steuerungen des Fahrzeuges.
• Montieren Sie das Gerät auf keinen Fall auf ein Bassgehäuse oder andere vibrierende Teile, dadurch kön­nen sich die Bauteile im Inneren losvibrieren und das Gerät ernsthaft beschädigen.
• Die Kabel der Stromversorgung und die Audiosignalkabel sollten bei dem Einbau so kurz als möglich gehal- ten werden, um Verluste und Störungen zu vermeiden.
ACHTUNG
Bevor Sie mit der Installation des Soundsystems beginnen, trennen Sie unbedingt den Massepol der Fahrzeugbatterie ab, um Kurzschlüsse und Stromschläge zu vermeiden.
16
Page 17
DEUTSCH
CH1 CH3
CH5
CH7 CH9 CH11 CH1 CH3 CH5
L
CH2
CH4 CH6
CH8 CH10 CH12 CH2
CH4 CH6
R
LINE OUTPUT LINE INPUT
AUX
HI.LEVEL
AUX
CLIP
SENSITIVITY
CH1-8
LINE.IN
CH1-6
MaxMin MaxMin
MaxMin
ELEKTRISCHE ANSCHLÜSSE
VOR DEM ANSCHLIESSEN
Für den fachgerechten Anschluss des Soundsystems sind geeignete Kabelsets im Fachhandel erhältlich. Ach­ten Sie beim Kauf auf einen ausreichenden Kabelquerschnitt (min. Ø 2,5 mm), den passenden Sicherungswert sowie auf die Leitfähigkeit der Kabel. Säubern und entfernen Sie vorhandene Rost- und Oxidationsstellen an allen Kontaktpunkten der Batterie und an den Massepunkten. Ziehen Sie nach der Installation alle Schrauben
fest an, denn ein lockerer Anschluss kann eine Fehlfunktion, unzureichende Stromversorgung oder Störgeräu­sche sowie Verzerrungen zur Folge haben.
1
POWER
REVERS REM OUT REM IN +12V GND
TURN ON SEL
REM SPK
USB
BT DRC
OPTICAL
INPUT
COAXIAL
INPUT
TUNE 12
-
+
+
CH1
-+-
-
+
CH2 CH3 CH4
DIGITAL 12-CHANNEL SIGNAL PROCESSOR
HI-LEVEL INPUT
+
CH5
-
+
-+-+-
CH6 CH7
CH8
POWER
1
Verbinden Sie den Anschluss +12V mit dem 12 Volt Pluspol der Fahrzeugbatterie. Verwenden Sie
zum Anschluss ein ausreichend dimensioniertes Stromkabel (min. Ø 2,5 mm) und installieren Sie eine zusätzliche Kabelsicherung. Die Sicherung sollte sich in Nähe der Batterie benden, die Kabellänge
vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Die Sicherung setzen Sie erst nach Abschluss aller Installationsarbeiten ein.
Verbinden Sie den Masseanschluss GND des Geräts mit einem geeigneten Massepunkt am Fahr­zeugchassis. Das Massekabel sollte möglichst kurz sein und an einem blanken, metallischen Punkt des Fahrzeugchassis angebracht werden. Achten Sie darauf, dass dieser Punkt eine sichere elekt­rische Verbindung zum Minuspol der Fahrzeugbatterie hat. Überprüfen Sie zudem die Masseleitung
von der Batterie zur Karosserie und verstärken diese wenn nötig. Verwenden Sie zum Anschluss ein ausreichend dimensioniertes Massekabel (min. Ø 2,5 mm). Der Querschnitt sollte dabei genauso groß
wie bei der Plusleitung gewählt werden. REM IN ist geeignet, um das Gerät einzuschalten, wenn ein Einschaltsignal vom Autoradio verfügbar
ist. Die Spannung muss zwischen 3 und 16 VDC liegen. Dafür muss sich der Schalter TURN ON SEL
in der Position REM benden.
REM OUT kann mit einem weiteren Gerät wie z.B. einem Verstärker verbunden werden, um diesem ein Steuersignal zu liefern (REM OUT-Funktion).
An REVERS können Sie bei Bedarf das Rückwärtsgang-Signal des Fahrzeugs anschließen. Sobald an dem Anschluss ein Signal von +12 V anliegt, schaltet das Gerät die Hochpegel-Eingänge aktiv. Dies ist nützlich wenn Sie über die Niederpegeleingänge Musik hören und über die Hochpegel-Ein­gänge die akustischen Warntöne des Parkassistenten über das Soundsystem hören möchten, wenn der Rückwärtsgang eingelegt wird.
Stellen Sie sicher, dass die Polarität der Anschlüsse den Angaben auf den Klemmen ent­spricht. Eine Fehlverbindung kann zur Beschädigung des Geräts führen. Warten Sie nach dem Stromanschluss etwa 8 Sekunden, bevor Sie den Geräts einschalten.
ACHTUNG
17
Page 18
DEUTSCH
CH1 CH3
CH5
CH7 CH9 CH11 CH1 CH3 CH5
L
CH2
CH4 CH6
CH8 CH10 CH12 CH2
CH4 CH6
R
LINE OUTPUT LINE INPUT
AUX
HI.LEVEL
AUX
CLIP
SENSITIVITY
CH1-8
LINE.IN
CH1-6
MaxMin MaxMin
MaxMin
FUNKTIONSBESCHREIBUNG
3 5
BT DRC
USB
OPTICAL
INPUT
COAXIAL
INPUT
2 4 6
TUNE 12
-
+
+
CH1
CH2 CH3 CH4
DIGITAL 12-CHANNEL SIGNAL PROCESSOR
HI-LEVEL INPUT
-
-+-
-
+
-+-+-
+
CH6 CH7
+
CH5
CH8
REVERS REM OUT REM IN +12V GND
7 8
POWER
TURN ON SEL
REM SPK
USB
2
Dieser USB-Eingang ist für die Verbindung mit einem PC / Laptop-Computer geeignet, um die DSP­Funktionen des Geräts zu verwalten. Die Verbindung ist USB 1.1 / 2.0 / 3.0 kompatibel.
Zum Herunterladen der Software besuchen Sie bitte „www.musway.de/dsp“.
BT
3
Dieser USB-Eingang eignet sich für einen externen Bluetooth™-Dongle mit kabelloser Audio-Strea­ming-Funktion und/oder zur Anpassung des DSP über eine APP auf Ihrem mobilen Endgerät. Auf der Website „www.musway.de“ nden Sie weitere Infos oder fragen Sie Ihren Car-Audio-Händler.
DRC
4
Dieser Eingang ist für eine externe digitale Fernbedienung von MUSWAY geeignet. Auf der Website „www.musway.de“ nden Sie weitere Informationen oder fragen Sie Ihren Car-Audio-Händler.
OPTICAL INPUT
5
Der optische Eingang akzeptiert PCM-Stereosignale bis zu einer Abtastfrequenz von 96 kHz / 24 Bit. Mehrkanalsignale von Audio-/Videoquellen (z. B. die von einm Film auf DVD) können nicht wiederge-
geben werden. Schließen Sie ein Glasfaserkabel mit einem TOSLINK-Anschluss an.
COAXIAL INPUT
6
Der Koaxial-Eingang im S/PDIF-Format ist für Signalquellen mit einem digitalen Audioausgang.
Die Abtastrate dieses Eingangs muss im Bereich von 32 bis 96 kHz liegen. Hinweis: Dieser Signal­prozessor kann nur Stereo-Eingangssignale verarbeiten.
18
HIGH LEVEL INPUT (HOCHPEGELEINGANG)*
7
Schließen Sie hier die verstärkten Lautsprecherausgänge an, die vom Autoradio kommen, indem Sie den beiliegenden 16-poligen mehrpoligen Kabeladapter verwenden. Kanal 1/2 muss für die automati­sche Einschaltfunktion belegt sein.
TURN ON SEL
8
Das Gerät kann mithilfe der folgenden Methoden ein- und ausgeschaltet werden: SPK: Schieben Sie den Schalter in Position SPK, wenn Sie das Gerät über CH1/2 und
dessen automatische Einschaltfunktion ein-/ausschalten möchten. REM: Schieben Sie den Schalter in Position REM, wenn Sie das Gerät im Niederpegel-Betrieb
über REM IN und das Einschaltsignal vom Autoradio ein-/ausschalten möchten. HINWEIS: Es wird das Einschalten per REM empfohlen. Falls im Fahrzeug kein REM/ACC-Signal
vorhanden ist, schalten Sie das Gerät mit den Lautsprecherausgängen als Alternative ein oder aus.
Page 19
DEUTSCH
CH1 CH3
CH2
CH4 CH6
CH7 CH9 CH11 CH1 CH3 CH5
CH5
CH8 CH10 CH12 CH2
LINE OUTPUT LINE INPUT
CH4 CH6
L
R
AUX
LINE.IN
CH1-6
12
SENSITIVITY
HI.LEVEL
CH1-8
MaxMin MaxMin
9 10 11
LINE OUTPUT
9
Diese RCA/Cinch-Ausgänge liefern vom DSP modizierte Vorverstärker-Ausgangssignale für zusätz­liche Verstärker. Verbinden Sie jeden Kanal entsprechend Ihrem Soundsystem-Setup.
LINE INPUT (NIEDERPEGELEINGANG)
10
Schließen Sie hier die RCA/Cinch Vorverstärkerausgänge an, die vom Autoradio kommen. Der Nie-
derpegel-Eingang von TUNE12 kann als unabhängige Quelle verwendet werden. Mit TUNE12 können Sie also gleichzeitig Niederpegel-Eingang und Hochpegel-Eingang anschließen, um mehrere Quellen
zu verwenden.
AUX IN
11
Diese Stereo-Cinch-Eingänge eignen sich für ein zusätzliches Niederpegel-Eingangssignal von einer externen Stereo-Vorverstärkerquelle wie einer Spielekonsole oder einem Media-Player.
INPUT SENSITIVITY
12
Mit diesen Reglern können Sie die Eingangsempndlichkeit für die analogen Eingänge einstellen.
Diese Funktion ist geeignet, um die Ausgangsspannung der angeschlossenen Signalquelle an das Gerät anzupassen.
CLIP
13
Diese LED leuchtet rot, wenn einer der acht Hochpegeleingänge (CH1-8) übersteuert ist. Die LED hat keine Funktion am optischen Eingang, am Coaxialeingang und Bluetooth™-Eingang. Wenn diese LED leuchtet, verringern Sie die Eingangsempndlichkeit indem Sie den betreffenden Regler zurück­drehen bis die LED erlischt.
AUX
CLIP
MaxMin
13
19
Page 20
DEUTSCH
CH1 CH3
CH5
CH7 CH9 CH11 CH1 CH3 CH5
L
CH2
CH4 CH6
CH8 CH10 CH12 CH2
CH4 CH6
R
LINE OUTPUT LINE INPUT
AUX
HI.LEVEL
AUX
CLIP
SENSITIVITY
CH1-8
LINE.IN CH1-6
MaxMin MaxMin
MaxMin
ERSTER SYSTEM START
DIGITAL 12-CHANNEL
TUNE12
OPTICAL
BT DRC
COAXIAL
INPUT
USB
INPUT
DSP Software-Download:
www.musway.de/dsp
• Laden und speichern Sie die MUSWAY DSP-Software, bevor Sie das Gerät an Ihren PC anschließen.
• Installieren Sie das Gerät in Ihrem Fahrzeug, bevor Sie einen Computer an ihn anschließen.
• Den Zündschlüssel in die Stellung ACC oder ON drehen.
• Schließen Sie einen PC/Laptop über das mitgelieferte USB-Kabel an das Geräts an.
• Nachdem Sie die DSP-Software geöffnet haben, können Sie alle Einstellungen am Computer anpassen.
• Das Gerät ist eingeschaltet, wenn das Logo auf der Oberseite orange leuchtet. Nach etwas 10 Sekunden ist das Gerät samt DSP steuerbar.
SIGNAL PROCESSOR
HI-LEVEL INPUT
-+-
­+
­+
CH2 CH3 CH4
+
+
CH1
CH5
POWER
REVERSREM OUT REM IN+12V GND
-
-+-+­CH8
CH6 CH7
+
TURN ON SEL
REM SPK
Empfohlene Spezikationen:
CPU: 1.6 GHz oder höher RAM: 1 GB oder höher HDD: 512 MB oder höher
verfügbarer Speicherplatz Display: 1024×576 oder höher OS: Microsoft™ Windows XP,
Vista, 7, 8, 10 oder höher
VOR DEM ERSTEN GEBRAUCH DES GERÄTS
Stellen Sie bei der ersten Verwendung des Geräts Folgendes ein:
Schalten Sie das Gerät ein
Lautsprecherkonguration einstellen
Eingangskonguration einstellen
Audiokongurationen einstellen
ACHTUNG
Bevor Sie das Soundsystem einschalten, überprüfen Sie nochmals sorgfältig die Kongura­tion der Frequenzweichen und Lautsprecher. Eine falsch eingestellte Frequenzweiche oder ungeeignete Parameter können zu dauerhaften Schäden an den Lautsprechern führen, ins­besondere an Hochtönern ohne passive Frequenzweichen.
20
Page 21
DEUTSCH
ZUBEHÖR
DRC1
Mit der DRC1 Fernbedienung ist es möglich, am Verstärker die Gesamtlautstärke und den Subwoofer-Pegel zu regeln. Zudem kann das Eingangssignal, das Kanalpaar für den Subwooferpegel sowie das DSP-Preset aus­gewählt werden. Durch kurzes Drücken auf den Drehknopf ist ebenfalls eine Stummschaltung des kompletten Soundsystems möglich. Dank der OLED-Anzeige ist die DRC1 übersichtlich zu bedienen und muss lediglich mit dem beiliegenden Anschlusskabel (5,00 m) an den Verstärker angeschlossen werden.
BTS
Der BTS Dongle bietet eine Audio Streaming-Funktion, mit der Sie von Ihrem Mobilgerät kabellos Musik an den DSP Verstärker übertragen können. Dazu müssen Sie den Dongle einfach nur über USB an den DSP Verstär­ker anschließen und per Software oder der optionalen Fernbedienung DRC1 den Bluetooth
®
Eingang wählen.
BTA
Der BTA Dongle bietet eine Audio Streaming-Funktion, mit der Sie von Ihrem Mobilgerät kabellos Musik an den DSP Verstärker übertragen können. Dazu müssen Sie den Dongle einfach nur über USB an den DSP Verstär­ker anschließen und per Software oder der optionalen Fernbedienung DRC1 den Bluetooth® Eingang wählen.
Neben der Audio Streaming-Funktion bietet der BTA Dongle noch die Möglichkeit, die Konguration und die
Steuerung des DSP Verstärkers per Smartphone/Tablet vorzunehmen. Die dazugehörige APP ist für iOS im App Store und für Android unter Google Play kostenlos herunterzuladen.
21
Page 22
DEUTSCH
22
Page 23
DEUTSCH
23
Page 24
MUSWAY is a brand of Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
© Audio Design GmbH, All Rights Reserved
www.musway.de
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
