Page 1
ML
COMPONENT SPEAKERS
Page 2
EINBAUHINWEISE
Der erste Schritt bei der Installation der Lautsprecher sollte die sorgfältige
Planung sein. Folgen Sie einfach diesen Vorschlägen um das bestmögliche
Resultat zu erreichen.
1. Wählen Sie eine Position für die einzelnen Komponenten, bei der das
Signal am besten ohne Hindernisse im Fahrgastraum verteilt wird. Beachten Sie dabei auch die Position der Sitze, Nackenstützen und anderer
Aufbauten im Innenraum.
2. Montieren Sie die Lautsprecher rechts und links in der selben Anordnung,
d.h. sie sollten auf der gleichen Höhe und direkt gegenüber zueinander
eingebaut werden. Vermeiden Sie wenn möglich, dass ein Lautsprecher
höher, tiefer, weiter weg oder näher wie der gegenüberliegende Lautsprecher montiert wird.
3. Achten Sie beim Einbau darauf, dass der Abstand zwischen dem Hochtöner und dem Mitteltöner möglichst gering ist.
4. Überprüfen Sie vor dem Bohren von Montagelöchern immer, was sich
hinter der gewählten Montageäche bendet. Bitte beschädigen Sie auf
keinen Fall Fensterhebevorrichtungen, Kabelbäume, den Tank oder andere Fahrzeugteile.
5. Sie erreichen das beste Klangresultat, wenn die Lautsprecher fachgerecht in einem Türpanel oder einer Heckablage fest montiert werden.
Lücken oder lose Stellen zwischen Lautsprecherkorb und Montageober-
äche sollten abgedämmt bzw. geschlossen werden.
6. Bitte behandeln Sie die Komponenten mit Sorgfalt während des Einbaus,
andernfalls könnten diese ernsthaft beschädigt werden.
7. Bitte achten Sie beim Anschließen der einzelnen Komponenten stets auf
die korrekte Polarität (+ / –) der Anschlüsse.
8. Schließen Sie die Lautsprecher niemals an den Masseanschluss oder an
die Karosserie des Fahrzeugs an.
Page 3
TECHNISCHE DATEN
ML6.2W
16,5 cm (6.5“) Tiefmitteltöner
Belastbarkeit RMS 100 Watt
Belastbarkeit max. 200 Watt
Impedanz 4 Ohm
Frequenzgang 50 - 5000 Hz
Aluminium-Membran
Einbautiefe 65 mm
Einbauöffnung Ø 143 mm
Außendurchmesser Ø 166 mm
ML6.2T
25 mm (1“) Hochtöner
Belastbarkeit RMS 100 Watt
Belastbarkeit max. 200 Watt
Impedanz 4 Ohm
Frequenzgang 3200 - 30000 Hz
Gewebe-Membran
Einbautiefe 13 mm
Einbauöffnung Ø 49 mm
Außendurchmesser Ø 58 mm
ML3M
7,5 cm (3“) Mitteltöner
Belastbarkeit RMS 60 Watt
Belastbarkeit max. 120 Watt
Impedanz 4 Ohm
Frequenzgang 200 - 10000 Hz
Papier-Membran
Einbautiefe 39 mm
Einbauöffnung Ø 72 mm
Außendurchmesser Ø 89 mm
ML2X
2-Wege Frequenzweiche
Belastbarkeit RMS 100 Watt
Belastbarkeit max. 200 Watt
Trennfrequenz 3200 Hz
3-fach Hochtonpegelanpassung
Breite 64 mm
Höhe 36 mm
Länge 120 mm

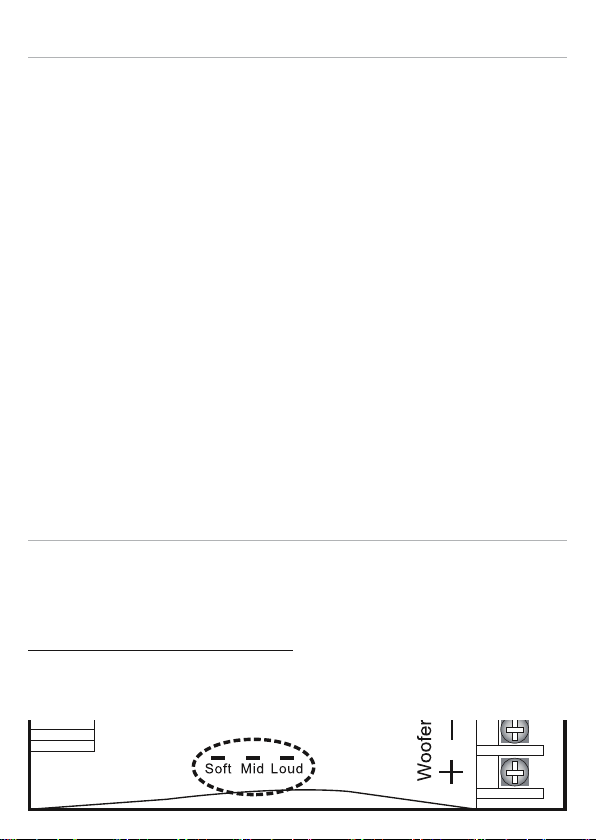

HOCHTONPEGELANPASSUNG ML2X
Zum Anpassen des Hochtonpegels müssen Sie den Gehäusedeckel der Frequenzweiche entfernen und an der Steckbrücke mittig links, die gewünschte
Einstellung wählen. Ziehen Sie die Steckbrücke vorsichtig ab und stecken
Sie sie an der gewünschten Position ein.
Folgende Einstellungen sind möglich:
Loud = voller Pegel
Mid = linearer Verlauf
Soft = linear abfallende Pegelabsenkung
Page 4
ANSCHLUSSDIAGRAMM ML6.2C
LINKS RECHTS
ML2X ML2X
ML6.2W
ML6.2T
L R
LAUTSPRECHER-
AUSGÄNGE
VERSTÄRKER
WICHTIG:
Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –)
aller Anschlüsse und Verbindungen.
ML6.2W
ML6.2T
Page 5
ANSCHLUSSDIAGRAMM ML6.3A
Im aktiven Betrieb ohne Frequenzweiche müssen Sie
ACHTUNG:
unbedingt die angegebenen Frequenzbereiche beachten.
Zu tiefe Frequenzen beschädigen die Lautsprecher.
LAUTSPRECHERAUSGÄNGE VERSTÄRKER
Empfohlene Übergangsfrequenzen:
CH1 CH2 CH3 CH4 CH5 CH6
3800 Hz @ 12dB400 Hz @ 12dB
LINKS RECHTS
ML6.LW
ML3M ML3M
ML6.2T ML6.2T
ML6.2W
Bitte achten Sie unbedingt auf die korrekte Polarität (+ oder –)
WICHTIG:
aller Anschlüsse und Verbindungen.
Page 6
INSTALLATION NOTES
The rst step of installing a speaker system is thorough planning. Choose a
suitable location for your speaker components carefully. Follow these sug-
gestions to ensure proper imaging and maximum performance:
1. Choose a location that offers the least amount of obstruction between
the components and your ears. Pay also attention to the position of the
seats, headrests and other constructional systems in the interior space
of the car.
2. Try to mount the speakers on the same arrangement. They should be
installed at the same height and directly across from each other. Do not
mount one speaker higher, lower, further forward or further backward from
the opposite speaker.
3. The tweeter should always be installed as close as possible to the speak-
ers.
4. Always take a look behind the chosen mounting locations to ensure that
there is proper clearance for the rear of the speakers and avoid obstructions such as window tracks, wire harnesses, gas tank etc.
5. Maximum performance is achieved when the speaker is securely mounted to a door panel or rear speaker deck. There should be no gaps between the speaker basket and the mounting surface
6. Please handle the components with care, otherwise they will get damaged.
7. Please pay attention to the correct polarity (+ or -) for all terminals and
connections.
8. Never connect the speakers to the electrical ground or with the body of
the vehicle.
Page 7
SPECIFICATIONS
ML6.2W
16,5 cm (6.5“) Midbass Woofer
Power Rating RMS 100 Watts
Power Rating max. 200 Watts
Impedance 4 Ohms
Frequency Range 50 - 5000 Hz
Aluminum Cone
Mounting Depth 65 mm
Mounting Diameter Ø 143 mm
Outer Diameter Ø 166 mm
ML6.2T
25 mm (1“) Tweeter
Power Rating RMS 100 Watts
Power Rating max. 200 Watts
Impedance 4 Ohms
Frequency Range 3200 - 30000 Hz
Silk Diaphragm Dome
Mounting Depth 13 mm
Mounting Opening Ø 49 mm
Outer Diameter Ø 58 mm
ML3M
7,5 cm (3“) Midrange Speaker
Power Rating RMS 60 Watts
Power Rating max. 120 Watts
Impedance 4 Ohms
Frequency Range 200 - 10000 Hz
Paper Cone
Mounting Depth 39 mm
Mounting Opening Ø 72 mm
Outer Diameter Ø 89 mm
ML2X
2-Way Crossover
Power Rating RMS 100 Watts
Power Rating max. 200 Watts
Crossover Frequency 3200 Hz
3-fold Tweeter Level Adjustment
Width 64 mm
Height 36 mm
Length 120 mm

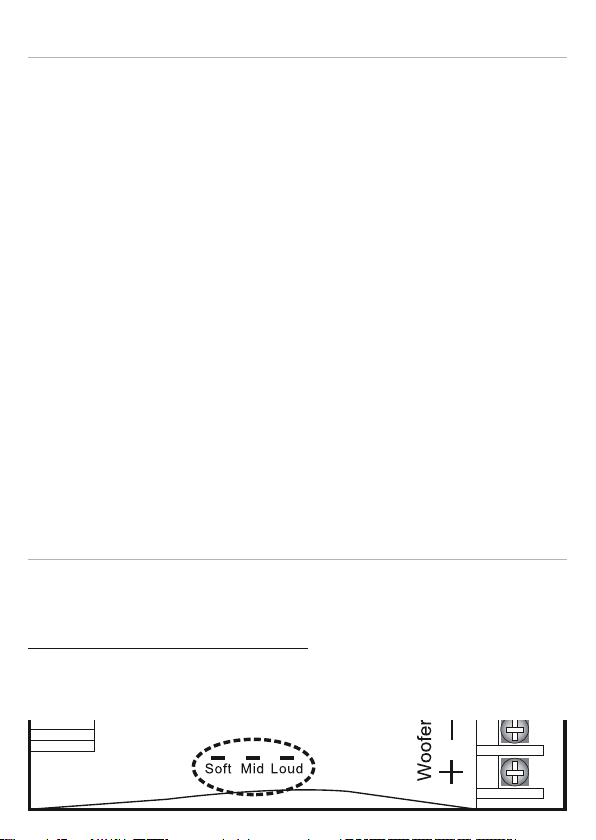

TWEETER LEVEL ADJUSTMENT ML2X
To adjust the tweeter level, you have to remove the cover of the crossover
and select the desired adjustment on the jumper on the center left. Carefully
pull out the jumper and insert it in the desired position.
The following adjustments are possible:
Loud = full level
Mid = linear response
Soft = linear decreasing level reduction
Page 8

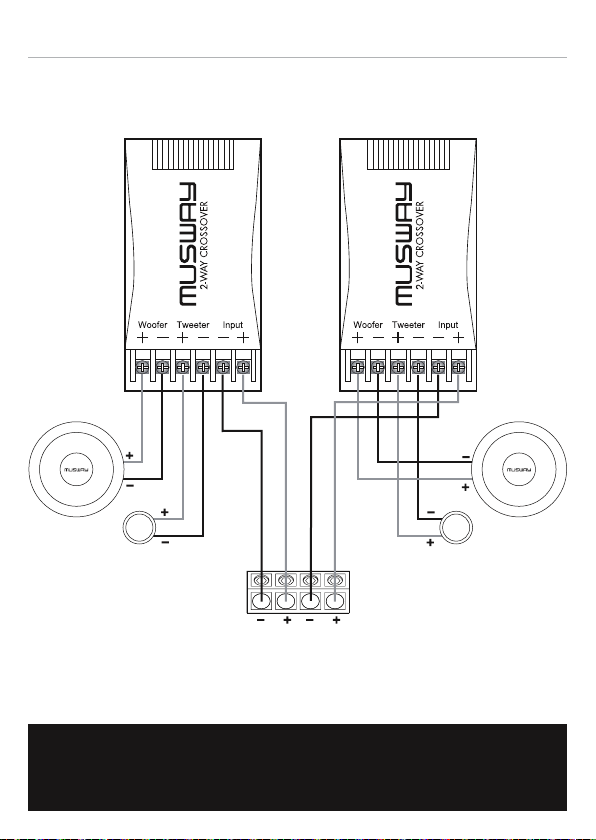

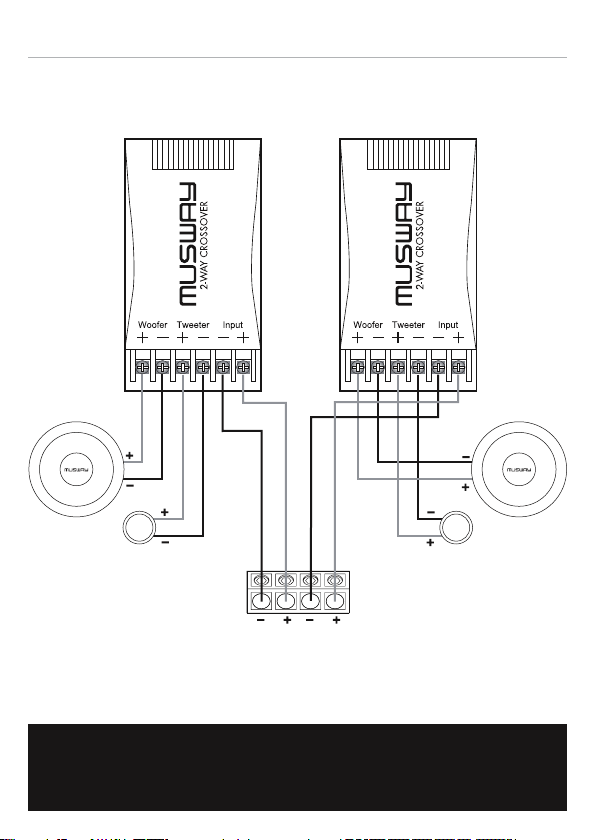

CONNECTION DIAGRAM ML6.2C
LEFT RIGHT
ML2X ML2X
ML6.2W
ML6.2T
L R
SPEAKER
OUTPUTS
AMPLIFIER
IMPORTANT:
Please pay attention to the correct polarity (+ or -)
for all terminals and connections.
ML6.2W
ML6.2T
Page 9

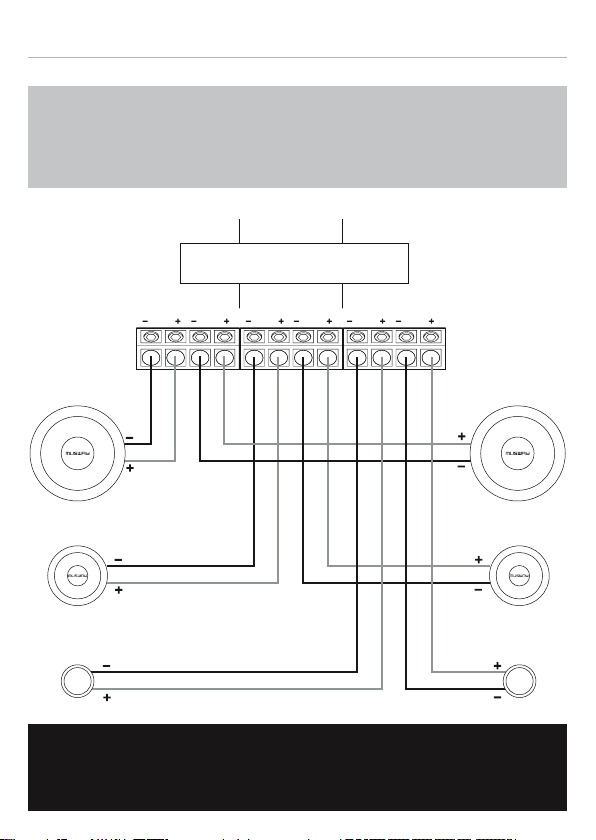

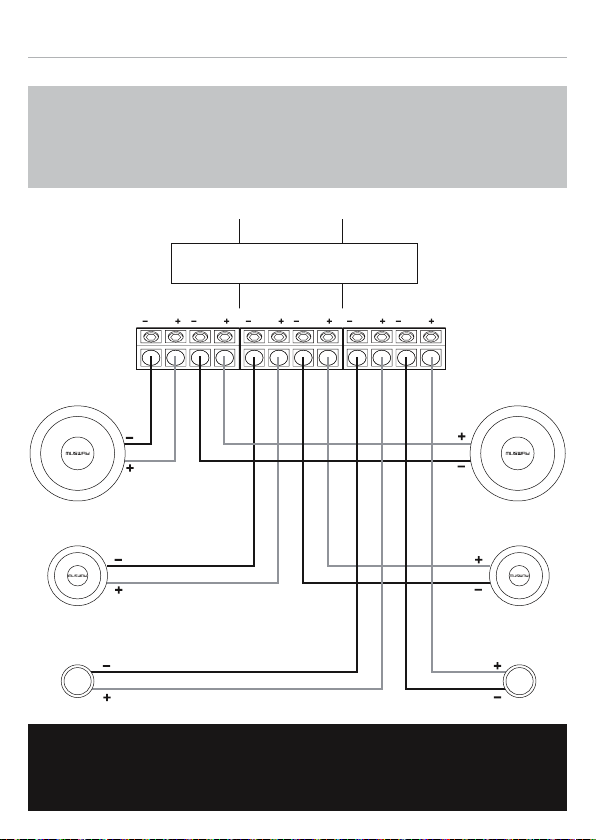

CONNECTION DIAGRAM ML6.3A
In active operation without a crossover, it is essential
ATTENTION:
to observe the specied frequency ranges.
Too low frequencies damage the speakers.
SPEAKER OUTPUTS AMPLIFIER
Recommended Crossover Frequencies:
CH1 CH2 CH3 CH4 CH5 CH6
3800 Hz @ 12dB400 Hz @ 12dB
LEFT RIGHT
ML6.LW
ML3M ML3M
ML6.2T ML6.2T
ML6.2W
Please pay attention to the correct polarity (+ or -)
IMPORTANT:
for all terminals and connections.
Page 10
NOTES
Page 11
NOTES
Page 12
MUSWAY is a brand of Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau
Tel. +49 7253 - 9465-0 · Fax +49 7253 - 946510
© Audio Design GmbH, All Rights Reserved
www.musway.de
