Page 1
VERSION 1.1
MF210Q2
DOWNFIRE SUBWOOFER SYSTEM
Page 2
ACHTUNG
Das Abspielen von sehr lauter Musik in einem Fahrzeug kann dauerhaft Ihr Gehör schädigen und Ihre
Wahrnehmungsfähigkeit im Straßenverkehr beeinträchtigen. Es ist daher ratsam, während der Fahrt
auf dauerhaft hohe Lautstärken zu verzichten. Wir übernehmen keine Haftung für Hörschäden, Körperverletzungen oder Sachschäden, die durch die Verwendung oder dem Missbrauch dieses Produkts
resultieren.
ENTSORGUNG/ RECYCLING
Falls Sie das Subwoofer-System entsorgen müssen, beachten Sie, dass keine elektronischen Geräte im Hausmüll entsorgt werden dürfen. Entsorgen Sie das Subwoofer-System
samt Komponenten in einer geeigneten Recyclinganlage gemäß den örtlichen Abfallbestimmungen. Konsultieren Sie gegebenenfalls Ihre örtliche Behörde oder Ihren Händler.
Mehr Informationen unter www.audiodesign.de/entsorgung
HINWEISE VOR DER INSTALLATION
• Wählen Sie für die Installation eine Position im Fahrzeug, bei der weder das Sichtfeld des Fahrers,
noch die Sicherheit der Insassen beeinträchtigt wird. Dies gilt besonders für Airbag-Zonen und Sicherheitsgurte.
• Stellen Sie sicher, dass sich das Gerät während der Fahrt nicht lösen kann bzw. jemand im Fahrgastraum verletzen kann. Es wird empfohlen, das Soundsystem wenn möglich mit Spanngurten oder
ähnlichen Befestigungsarten im Kofferraum zu befestigen.
• Alle Kabel sollten so kurz als möglich gehalten werden, um Verluste und Störungen zu vermeiden.
• Schützen Sie das Gerät vor Feuchtigkeit, Staub und Schmutz.
• Achten Sie bei der Installation und der Befestigung des Geräts unbedingt darauf, dass keine Komponenten des Fahrzeugs (Airbags, Sicherheitsgurte, Kabelstränge, Benzintank etc.) beschädigt werden.
• Schrauben Sie bitte keine anderen Geräte wie z.B. Verstärker auf das Gehäuse. Dadurch könnte die
Elektronik beschädigt werden.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen.
10 ~ 90% 5 ~ 50°C
2
Page 3
SPEZIFIKATIONEN
MF210Q2 Geschlossenes Downre
Subwoofer 25 cm (10”) + 25 cm (10”) Passiv-Subwoofer
Impedanz 2 + 2 Ω
Schwingspule 50 mm (2”)
Magnetantrieb 45 Unzen (1.275 g)
Frequenzbereich 30 - 300 Hz
Belastbarkeit
Nominalbelastbarkeit
Musikbelastbarkeit
Empfohlene Verstärkerleistung
1
2
3
Abmessungen 340 x 150 x 700 mm
1
Die Nominalbelastbarkeit wird in Watt RMS angegeben und stellt einen Effektivwert dar. Dieser entspricht dem durchschnittlichen
Leistungswert des Subwoofers im entsprechenden Frequenzbereich. Der Wert wird in einem aufwendigen Messverfahren mittels RosaRauschen (Pink-Noise) ermittelt. RMS ist die Abkürzung für “Root Mean Square”, was übersetzt „Quadratischer Mittelwert“ bedeutet.
2
Die Musikbelastbarkeit stellt einen Richtwert dar, der die Leistung bei der dauerhaften Wiedergabe von Musik mit lauten sowie leisen
Passagen und Pausen widerspiegelt. Hierbei wird berücksichtigt, dass sich der Subwoofer durch die dynamische Musikwiedergabe immer
wieder „erholen“ und thermisch abkühlen kann.
3
Die Empfohlene Verstärkerleistung ist abhängig von der tatsächlichen Ausgangsleistung des Verstärkers, welche auch abhängig von
der angeschlossenen Bordspannung ist. Prinzipiell sollte ein Verstärker immer etwa 20-30 % mehr Leistung als die in RMS angegebene Nominalbelastbarkeit des Lautsprechers haben, um Verzerrungen bzw. Clipping im Audiosignal zu vermeiden, da ansonsten die
Schwingspule des Lautsprechers beschädigt werden könnte.
Subwoofer-System
300 Watt/RMS
600 Watt/MAX.
250 - 350 Watt/RMS

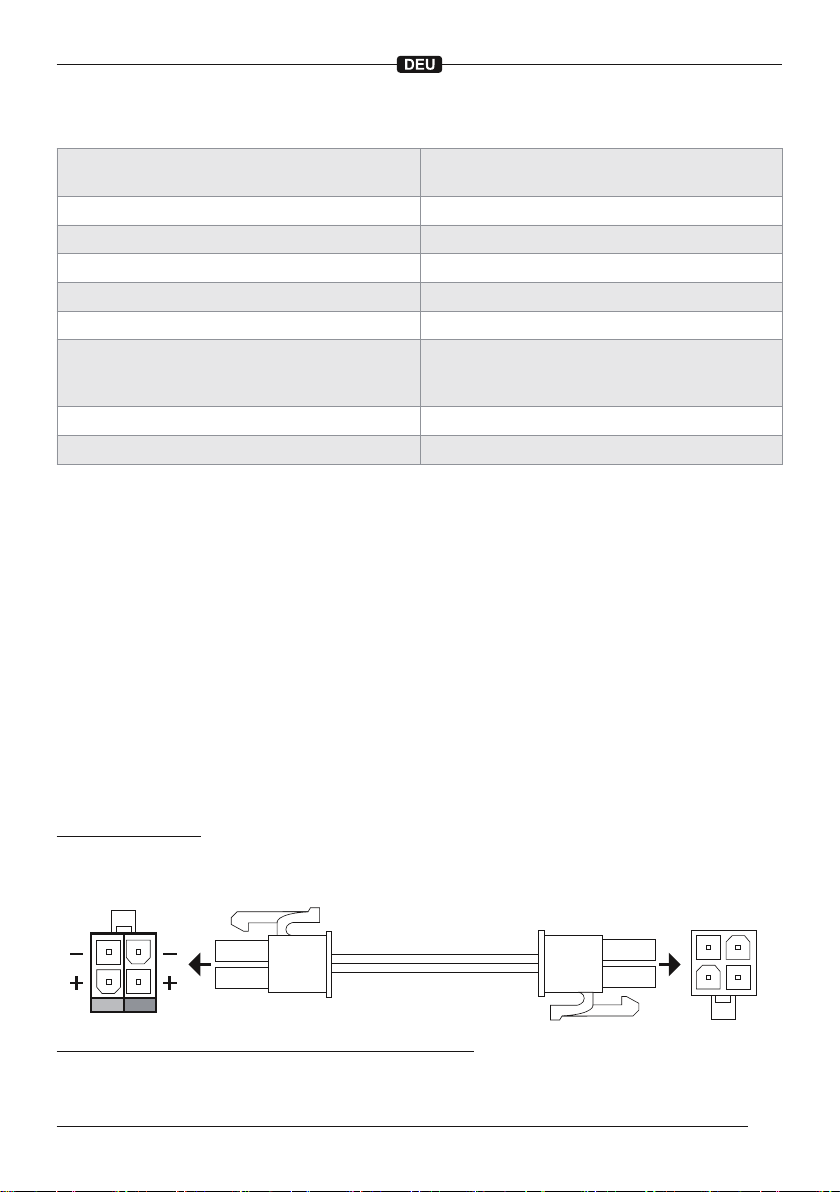

ANSCHLUSS MIT QUICKCONNECT
Dafür erforderlich:
• Kompatibler Musway DSP Verstärker wie bspw. M6:
• QuickConnect Kabel wie bspw.: MQC120, MQC300 oder MQC500
Verbinden Sie die Anschlussbuchse
mit dem Anschluss
SPEAKER OUTPUT des Verstärkers
mittels eines QuickConnect Kabels
VC1 VC2
Belastbarkeit und Impedanz pro Schwingspule (VC):
• 125 - 175 Watt/RMS an 2 Ohm
SPEAKER
OUTPUT
CH6+
CH6-
CH5+
CH5-
3
Page 4

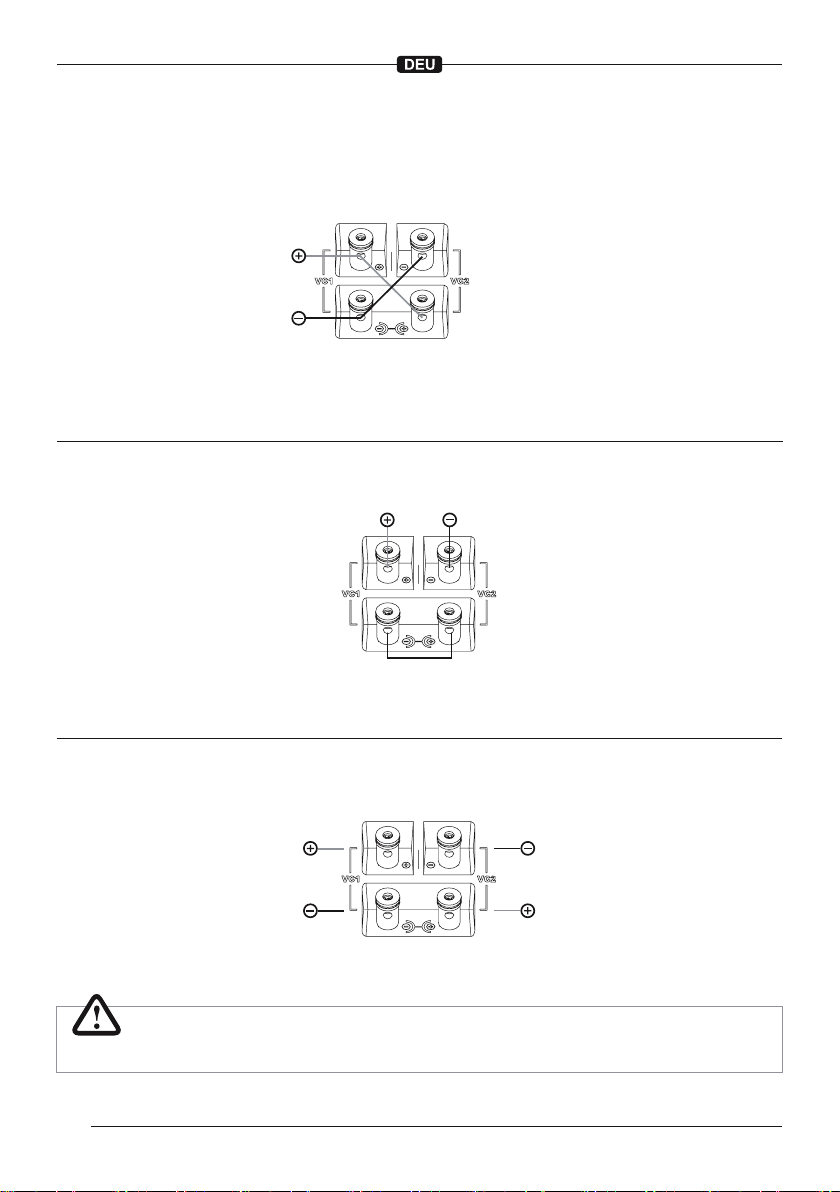

ANSCHLUSS AN DIE KLEMMANSCHLÜSSE
Betrieb mit einem Verstärker
Parallel 1 Ohm
Verstärker an VC1 + und VC1 – anschließen (250 - 350 Watt/RMS)
VC1+ mit VC2 + verbinden
VC1 – mit VC2 – verbinden
Betrieb mit einem Verstärker
Seriell 4 Ohm
Verstärker an VC1 + und VC2 – anschließen (250 - 350 Watt/RMS)
VC1 – mit VC2 + verbinden
Betrieb mit zwei Kanälen
Standard 2 + 2 Ohm
1 2
Kanal 1 an VC1 anschließen (125 - 175 Watt/RMS)
Kanal 2 an VC2 anschließen (125 - 175 Watt/RMS)
ACHTUNG
Achten Sie unbedingt auf die korrekte Polarität aller Anschlüsse.
4
Page 5
CAUTION
Playing very loud music in a vehicle can permanently damage your hearing and impair your ability to
perceive trafc. It is therefore advisable to avoid using permanently high volumes while driving. We assume no liability for hearing loss, bodily injury, or property damage resulting from the use or misuse of
this product.
DISPOSAL/RECYCLING
If you have to dispose the subwoofer system, please note that no electronic devices must
be disposed in the household waste. Dispose the subwoofer system at a suitable recycling
facility in accordance with local waste regulations. If necessary, consult your local authority or dealer.
More information at www.audiodesign.de/english/disposal
IMPORTANT NOTES PRIOR TO INSTALLATION
• For the installation, choose a position in the vehicle that does not impair the driver’s eld of vision or
the safety of the passengers. This is particularly true for airbag zones and seat belts.
• Make sure that the device cannot come loose while driving or injure someone in the passenger compartment. It is recommended to secure the sound system in the trunk using straps or similar fastening
methods if possible.
• When installing and fastening the device, make sure that no components of the vehicle (airbags, seat
belts, cable harnesses, fuel tank, etc.) are damaged.
• All cables should be kept as short as possible to avoid losses and interference.
• Protect the device from moisture, dust and dirt.
• Please do not screw any other devices such as ampliers onto the housing. This could damage the
electronics.
• The performance and reliability of the sound system depends on the quality of the installation. It is best
to have the installation carried out by an installation specialist.
10 ~ 90% 5 ~ 50°C
5
Page 6
SPECIFICATIONS
MF210Q2 Sealed Downre
Subwoofer 20 cm (8”) + 20 cm (8”) passive Subwoofer
Impedance 2 + 2 Ω
Voice coil 50 mm (2”)
Magnet driver 45 Ounces (1.275 g)
Frequency range 30 - 300 Hz
Power handling
Nominal power handling
Music power handling
Recommended amplier power
1
2
3
Dimensions 340 x 150 x 700 mm
1
The nominal power handling is given in watts RMS and represents an effective value. This corresponds to the average power value of
the subwoofer in the corresponding frequency range. The value is determined in a complex measuring process using pink noise. RMS is
the abbreviation for “Root Mean Square”.
2
The music power handling represents a benchmark that reects the performance when playing music continuously with loud and quiet
passages and pauses. This takes into account that the subwoofer can always “recover” and cool down thermally due to the dynamic music
playback.
3
The recommended amplier power depends on the actual output power of the amplier, which also depends on the connected on-board
voltage. In principle, an amplier should always have around 20-30% more power than the nominal power handling of the speaker specied in RMS in order to avoid distortion or clipping in the audio signal, otherwise the speaker’s voice coil could be damaged.
Subwoofer System
300 Watts/RMS
600 Watts/MAX.
250 - 350 Watts/RMS

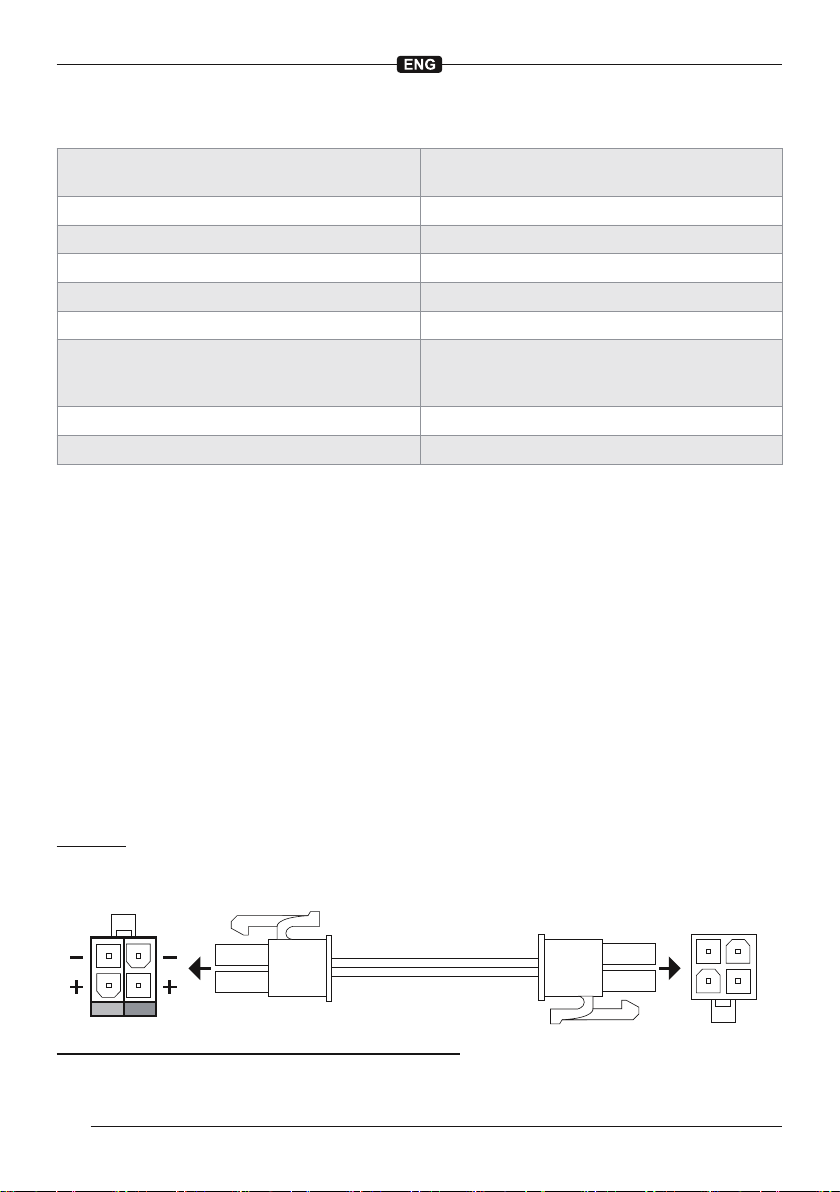

CONNECTION WITH QUICKCONNECT
Required:
• Compatible Musway DSP Amplier such as M6:
• QuickConnect cable such as: MQC120, MQC300, MQC500
Connect the connection socket
with the socket
SPEAKER OUTPUT of the amplier
by using a QuickConnect cable
VC1 VC2
Power handling and impedance per each voice coil (VC):
• 125 - 175 Watts/RMS at 2 Ohms
6
SPEAKER
OUTPUT
CH6+
CH6-
CH5+
CH5-
Page 7

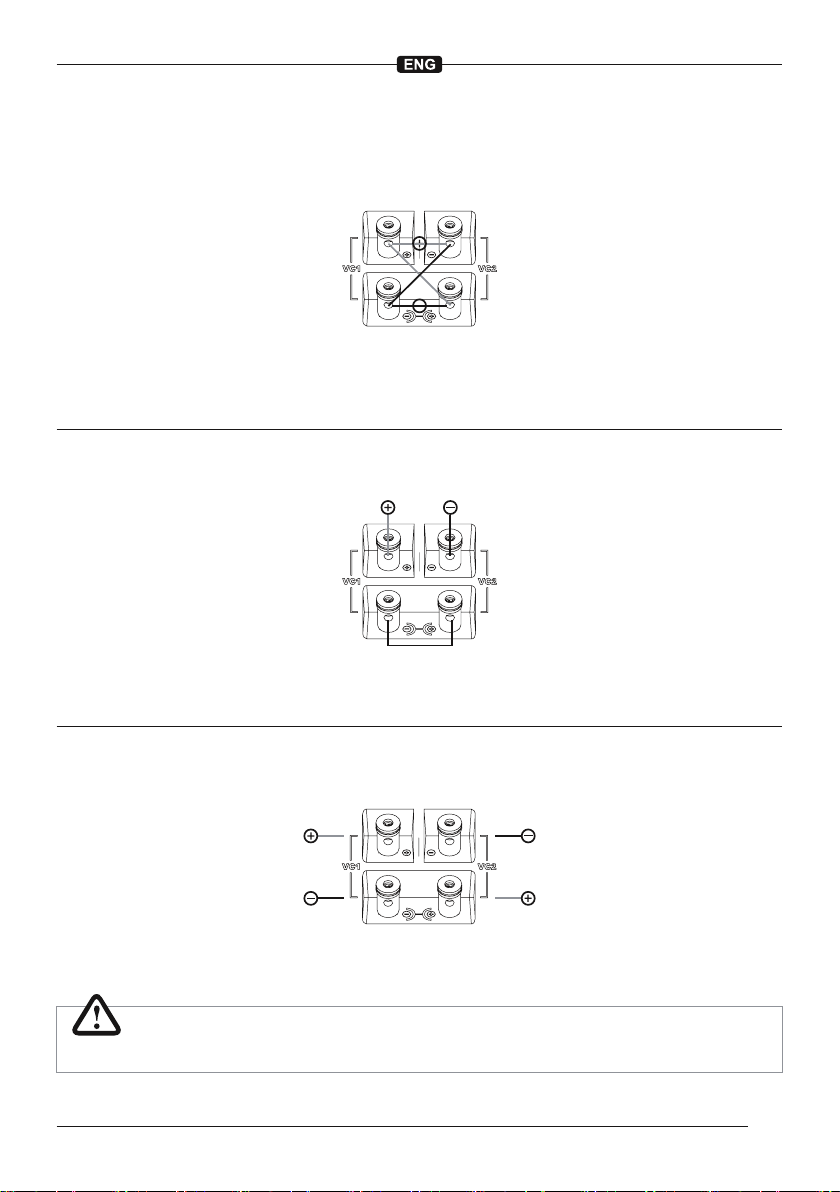

INTERCONNECTION WITH SPRING TERMINALS
Operation with one amplier
Parallel 1 Ohm
Connect amplier at VC1 + and VC1 – (
Connect VC1+ with VC2 +
Connect VC1 – with VC2 –
Operation with one amplier
Serial 4 Ohms
Connect amplier at VC1 + and VC2 – (250 - 350 Watts/RMS)
Connect VC1 – with VC2 +
Operation with two channels
Standard 2 + 2 Ohms
250 - 350 Watts/RMS)
1 2
Connect channel 1 at VC1 (
Connect channel 2 at VC2 (125 - 175 Watts/RMS)
CAUTION
Ensure the correct polarity of all connections.
125 - 175 Watts/RMS)
7
Page 8
MUSWAY is a brand of Audio Design GmbH
Am Breilingsweg 3 · D-76709 Kronau
Tel. +49 7253 - 9465-0 ·Fax +49 7253 - 946510
© Audio Design GmbH, All Rights Reserved
www.musway.de
