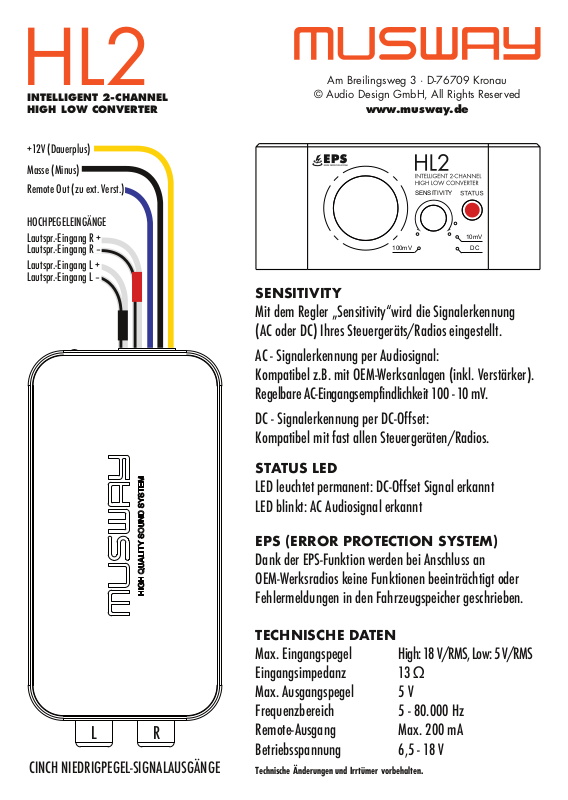

Page 1

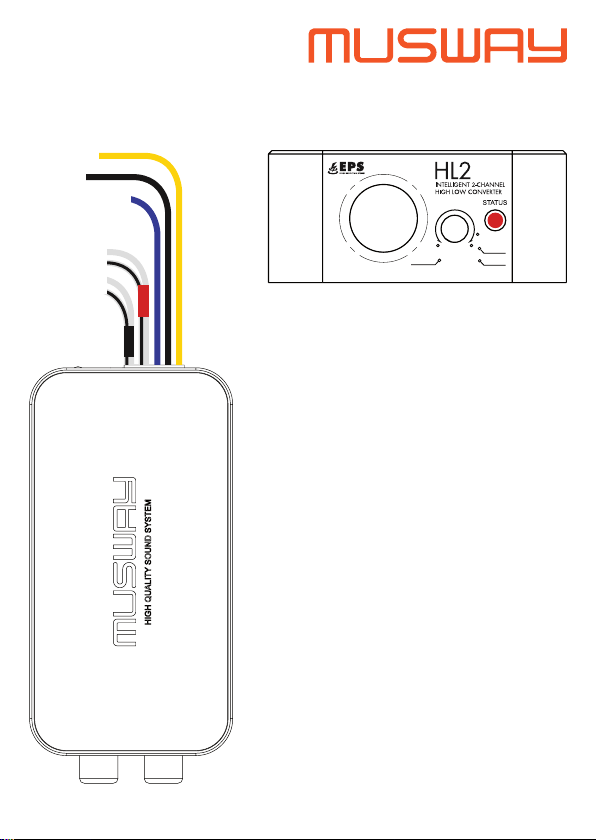

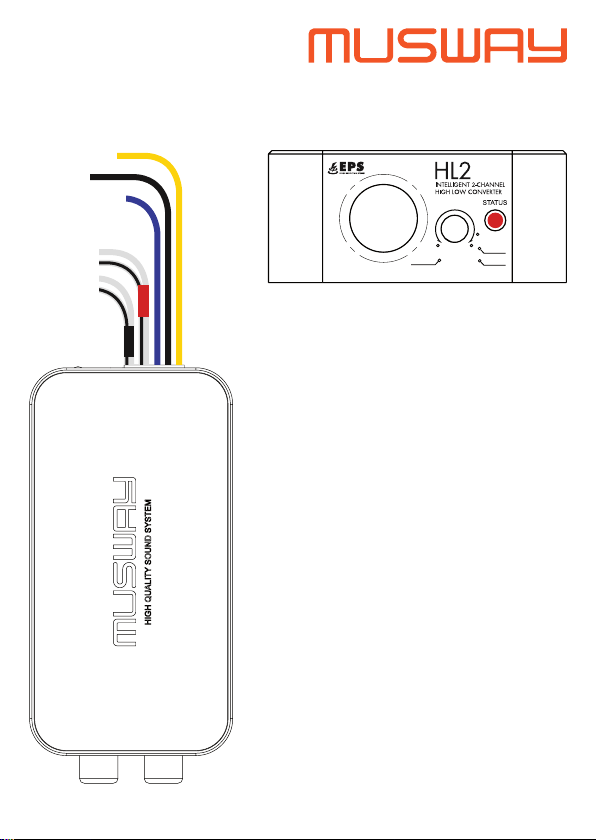

HL2
INTELLIGENT 2-CHANNEL
HIGH LOW CONVERTER
+12V (Dauerplus)
Masse (Minus)
Remote Out (zu ext. Verst.)
HOCHPEGELEINGÄNGE
Lautspr.-Eingang R +
Lautspr.-Eingang R –
Lautspr.-Eingang L +
Lautspr.-Eingang L –
Am Breilingsweg 3 · D-76709 Kronau
© Audio Design GmbH, All Rights Reserved
www.musway.de
SENSITIVITY
100mV
SENSITIVITY
10mV
DC
Mit dem Regler „Sensitivity“wird die Signalerkennung
(AC oder DC) Ihres Steuergeräts/Radios eingestellt.
AC - Signalerkennung per Audiosignal:
Kompatibel z.B. mit OEM-Werksanlagen (inkl. Verstärker).
Regelbare AC-Eingangsempfindlichkeit 100 - 10 mV.
DC - Signalerkennung per DC-Offset:
Kompatibel mit fast allen Steuergeräten/Radios.
STATUS LED
LED leuchtet permanent: DC-Offset Signal erkannt
LED blinkt: AC Audiosignal erkannt
EPS (ERROR PROTECTION SYSTEM)
Dank der EPS-Funktion werden bei Anschluss an
OEM-Werksradios keine Funktionen beeinträchtigt oder
Fehlermeldungen in den Fahrzeugspeicher geschrieben.
L R
CINCH NIEDRIGPEGEL-SIGNALAUSGÄNGE
TECHNISCHE DATEN
Max . Ei ngan gspe gel High: 18 V/RMS, Low: 5 V/RMS
Eingangsimpedanz 13 Ω
Max. Ausgangspegel 5 V
Frequenzbereich 5 - 80.000 Hz
Remote-Ausgang Max. 200 mA
Betriebsspannung 6,5 - 18 V
Technische Änderungen und Irrtümer vorbehalten.
Page 2
HL2
INTELLIGENT 2-CHANNEL
HIGH LOW CONVERTER
+12V (permanent plus)
Ground (minus)
Remote Out (to ext. Amp)
HIGH LEVEL SIGNAL INPUTS
Speaker Input R +
Speaker Input R –
Speaker Input L +
Speaker Input L –
L R
RCA LOW LEVEL SIGNAL OUTPUTS
Am Breilingsweg 3 · D-76709 Kronau
© Audio Design GmbH, All Rights Reserved
www.musway.de
SENSITIVITY
100mV
SENSITIVITY
10mV
DC
The controller “Sensitivity” adjusts the signal detection
(AC or DC) of your head unit/radio.
AC - detection via audio signal:
Compatible e.g. with OEM factory systems (incl. amplifier).
Adjustable AC input sensitivity 100 - 10 mV.
DC - detection via DC offset:
Compatible with almost all head units/radios.
STATUS LED
LED lights permanently: DC offset signal detected
LED flashes: AC audio signal detected
EPS (ERROR PROTECTION SYSTEM)
Thanks to the EPS feature, no functions are impaired
or error messages written to the vehicle memory when
connected to OEM factory radios.
SPECIFICATIONS
Max . In put Leve l High: 18 V/RMS, Low: 5 V/RMS
Input Impedance 13 Ω
Max. Output Level 5 V
Frequency Response 5 - 80.000 Hz
Remote Output Max. 200 mA
Operating Voltage 6,5 - 18 V
Technical changes and errors reserved.
