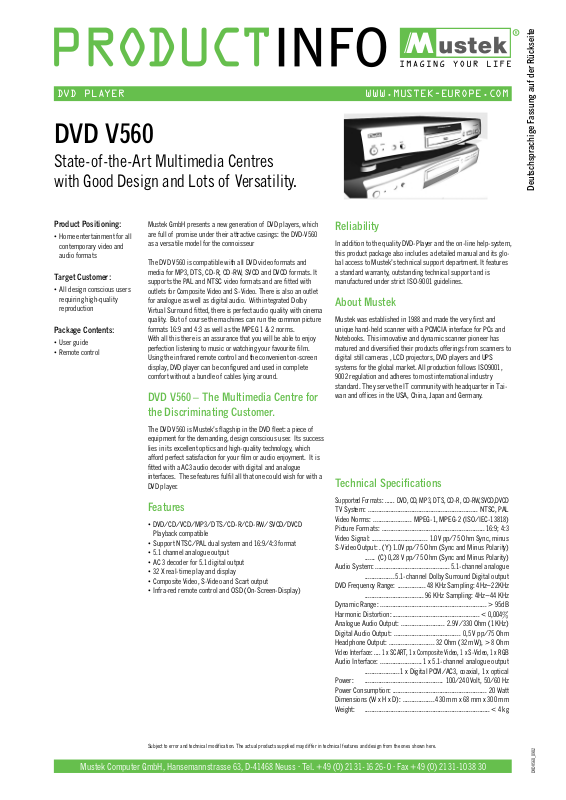

Mustek V560 User Manual

DVD PLAYER WWW.MUSTEK-EUROPE.COM

DVD V560

State-of-the-Art Multimedia Centres
with Good Design and Lots of Versatility.

Product Positioning:

• Home entertainment for all
contemporary video and
audio formats

Target Customer:

• All design conscious users
requiring high-quality
reproduction

Package Contents:

• User guide

• Remote control

Mustek GmbH presents a new generation of DVD players, which
are full of promise under their attractive casings: the DVD-V560
as a versatile model for the connoisseur

The DVD V560 is compatible with all DVD video formats and
media for MP3, DTS, CD-R, CD-RW, SVCD and DVCD formats. It
supports the PAL and NTSC video formats and are fitted with
outlets for Composite Video and S-Video. There is also an outlet
for analogue as well as digital audio. With integrated Dolby
Virtual Surround fitted, there is perfect audio quality with cinema
quality. But of course the machines can run the common picture
formats 16:9 and 4:3 as well as the MPEG 1 & 2 norms.
With all this there is an assurance that you will be able to enjoy
perfection listening to music or watching your favourite film.
Using the infrared remote control and the convenient on-screen
display, DVD player can be configured and used in complete
comfort without a bundle of cables lying around.

DVD V560 – The Multimedia Centre for
the Discriminating Customer.

The DVD V560 is Mustek’s flagship in the DVD fleet: a piece of
equipment for the demanding, design conscious user. Its success
lies in its excellent optics and high-quality technology, which
afford perfect satisfaction for your film or audio enjoyment. It is
fitted with a AC3 audio decoder with digital and analogue
interfaces. These features fulfil all that one could wish for with a
DVD player.

Features

• DVD/CD/VCD/MP3/DTS/CD-R/CD-RW/SVCD/DVCD
Playback compatible

• Support NTSC/PAL dual system and 16:9/4:3 format

• 5.1 channel analogue output

• AC 3 decoder for 5.1 digital output

• 32 X real-time play and display

• Composite Video, S-Video and Scart output

• Infra-red remote control and OSD (On-Screen-Display)

Deutschsprachige Fassung auf der Rückseite

Reliability

In addition to the quality DVD-Player and the on-line help-system,
this product package also includes a detailed manual and its glo­bal access to Mustek’s technical support department. It features
a standard warranty, outstanding technical support and is
manufactured under strict ISO-9001 guidelines.

About Mustek

Mustek was established in 1988 and made the very first and
unique hand-held scanner with a PCMCIA interface for PCs and
Notebooks. This innovative and dynamic scanner pioneer has
matured and diversified their products offerings from scanners to
digital still cameras , LCD projectors, DVD players and UPS
systems for the global market. All production follows ISO9001,
9002 regulation and adheres to most international industry
standard. They serve the IT community with headquarter in Tai­wan and offices in the USA, China, Japan and Germany.

Technical Specifications

Supported Formats: ...... DVD, CD, MP3, DTS, CD-R, CD-RW,SVCD,DVCD

TV System: ............................................................... NTSC, PAL

Video Norms: ...................... MPEG-1, MPEG-2 (ISO/IEC-13818)

Picture Formats: ........................................................... 16:9; 4:3

Video Signal: ................................ 1.0V pp/75 Ohm Sync, minus

S-Video Output:. (Y) 1.0V pp/75 Ohm (Sync and Minus Polarity)

...... (C) 0,28 V pp/75 Ohm (Sync and Minus Polarity)

Audio System: ........................................... 5.1-channel analogue

................. 5.1-channel Dolby Surround Digital output

DVD Frequency Range: ................ 48 KHz Sampling: 4Hz~22KHz

.................................. 96 KHz Sampling: 4Hz~44 KHz

Dynamic Range: ............................................................. > 95dB

Harmonic Distortion: .................................................. < 0,004%

Analogue Audio Output: ......................... 2.9V/330 Ohm (1 KHz)

Digital Audio Output: ...................................... 0,5 V pp/75 Ohm

Headphone Output: .......................... 32 Ohm (32 mW), > 8 Ohm

Video Interface: .... 1 x SCART, 1 x Composite Video, 1 x S-Video, 1 x RGB

Audio Interface: ........................1 x 5.1-channel analogue output

.................... 1 x Digital PCM/AC3, coaxial, 1 x optical

Power: ............................................. 100/240 Volt, 50/60 Hz

Power Consumption: ...................................................... 20 Watt

Dimensions (W x H x D): ..................430 mm x 68 mm x 300 mm

Weight: ........................................................................ < 4 kg

Subject to error and technical modification. The actual products supplied may differ in technical features and design from the ones shown here.

Mustek Computer GmbH, Hansemannstrasse 63, D-41468 Neuss · Tel. [phone] · Fax [phone]

DVDV560_0902

DVD-PLAYER WWW.MUSTEK.DE

DVD V560

„State-Of-The-Art“ Multimedia-Center
mit gutem Design und allen Möglichkeiten

Produkt-Positionierung:

• Home-Entertainment für alle
aktuellen Video- und
Audioformate

Zielgruppe:

• Designbewußte Anwender
mit hohen Qualitäts­Ansprüchen

Produktausstattung:

• Benutzer-Handbuch

• Infrarot-Fernbedienung

Die Mustek GmbH präsentiert eine neue Generation von DVD­Playern, die es faustdick unter den attraktiven Hüllen haben: den
DVD-V560 als komfortablen Alleskönner für Anspruchsvolle.

Der DVD-V560 arbeitet mit allen DVD-Videoformaten sowie allen
Medien für die Formate MP3, DTS, CD-R, CD-RW, SVCD und DVCD.
Er unterstützt die Videonormen PAL und NTSC und verfügt über
Ausgänge für Composite Video und S-Video, einen analogen
Audioausgang sowie einen digitalen Audioausgang mit integrier­tem „Dolby Virtual Surround Soundsystem“ für Audiogenuss in
Kinoqualität. Natürlich beherrschen die Geräte die gängigen
Bildformate 16:9 und 4:3 und die MPEG-Normen MPEG 1 und
MPEG 2. Damit bietet er die Gewähr für Film- und Audiogenuss
in höchster Vollendung. Mit einer Infrarot-Fernbedienung und
dem komfortablen On-screen-Display (OSD) kann der DVD- ganz
bequem und ohne Kabelsalat konfiguriert und bedient werden.

DVD-V560 – Multimedia-Center für
höchste Ansprüche

Der DVD-V560 ist das Flaggschiff der DVD-Player von Mustek: ein
Gerät für designbewusste und anspruchsvolle Nutzer. Er über­zeugt durch die gelungene Optik und hochwertige Technik, unge­trübten Film- und Musikgenuss ermöglicht. Er ist mit einem AC3­Audiodecoder mit digitalen und analogen Schnittstellen ausge­stattet und kann damit wirklich alle Anforderungen an einen DVD­Player erfüllen.

Eigenschaften

• Playback von DVD,VCD, Audio-CD, MP3, DTS, CD-R, CD-RW,
SVCD,DVCD

• Unterstützung von PAL und NTSC, 16:9 und 4:3-Formaten

• 5.1 analoger Ausgang

• AC 3-Decoder für 5.1 digitalen Ausgang

• Realtime-Playback mit bis zu 32 facher Geschwindigkeit

• Ausgänge für Composite, S-Video und Scart.

• Infrarot-Fernbedienung und OSD(On-Screen-Display)

Please turn over for English text

Zuverlässigkeit

Zusätzlich zum Qualitäts-DVD-Player und dem Online-Hilfe­system beinhaltet dieses DVD-Player-Paket noch ein detailliertes
Handbuch. Außerdem gewährleistet Mustek für den DVD-Player
eine Standard-Garantie, guten technischen Support mit welt­weitem Zugang und die Herstellung unter strikten ISO-9001
Richtlinien.

Über Mustek

Mustek wurde 1988 gegründet und brachte die ersten Handheld­Scanner für PCs auf den Markt. Der Scanner-Pionier ist zu einem
dynamischen Unternehmen herangereift, das Scanner, Digital­kameras, LCD-Projektoren, DVD-Player und USV-Systeme ent­wickelt, hergestellt und weltweit vermarktet. Das ISO-9001­zertifizierte Unternehmen mit Firmenzentrale in Taiwan verfügt
über Niederlassungen in den USA, Deutschland, Japan und
China.

Technische Daten

Unterstützte Formate: ............... DVD, VCD, CD, MP3, DTS, CD-R,

.................................................. CD-RW, SVCD, DVCD

TV-System: ............................................................... NTSC, PAL

Videonormen: ...................... MPEG-1, MPEG-2 (ISO/IEC-13818)

Bildformate: ..................................................................16:9; 4:3

Videosignal: ................................ 1.0 V pp/75 Ohm Sync, minus

S-Video Ausgang: (Y) 1.0 V pp/75 Ohm (Sync & Minus Polarität)

........ (C) 0,28 V pp/75 Ohm (Sync & Minus Polarität)

Audiosystem: .................................... 5.1-Kanal analog Ausgang

.................. 5.1-Kanal Dolby Surround Digitalausgang

Frequenzbereich DVD: ............... 48 KHz Sampling: 4Hz – 22 KHz

................................ 96 KHz Sampling: 4 Hz – 44 KHz

Dynamikbereich: ........................................................... > 95 dB

Klirrfaktor: ................................................................. < 0,004%

analoger Audioausgang: ......................... 2.0 V/330 Ohm (1 Khz)

digitaler Audioausgang: .................................. 0,5 V pp/75 Ohm

Kopfhörerausgang: ........................... 32 Ohm (30 mW), > 8 Ohm

Video-Schnittstellen: .................. 1 x Scart, 1 x Composite Video,

.................................................. 1 x S-Video, 1 x RGB

Audio-Schnittstellen: .................................. 1 x 5.1 Kanal Analog

.................. 1 x Digital PCM/AC 3, koaxial, 1 x optisch

Netzspannung: ..................................... 100 / 240 Volt, 50/60 Hz

Leistungsaufnahme: ...................................................... 20 Watt

Maße (B x H x T) .............................. 430 mm x 68 mm x 300 mm

Gewicht: ........................................................................ < 4 kg

Irrtum und technische Änderungen vorbehalten. Gelieferte Produkte können von den hier gezeigten in technischen Eigenschaften und Design abweichen.
