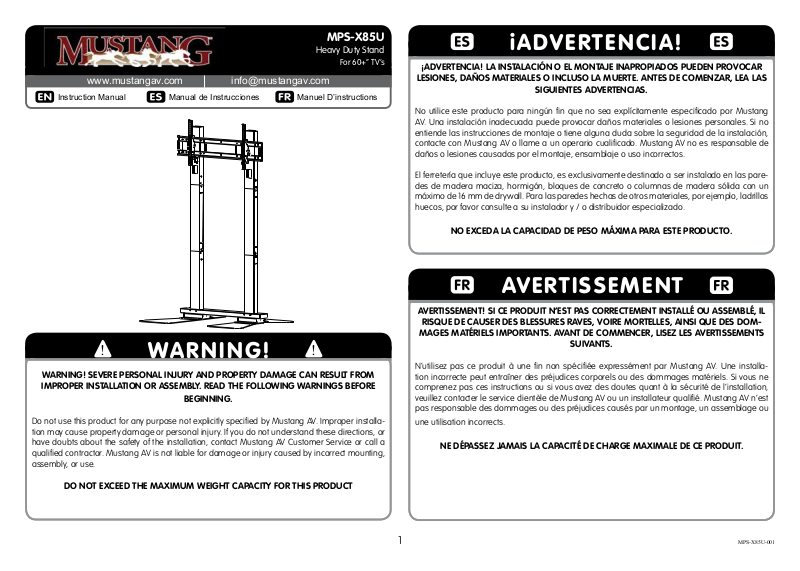

Page 1
www.mustangav.com [email protected]
Instruction Manual
MPS-X85U
Heavy Duty Stand
For 60+” TV’s
Manuel D’instructionsManual de Instrucciones
iADVERTENCIA!
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún n que no sea explícitamente especicado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualicado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las paredes de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
Do not use this product for any purpose not explicitly specied by Mustang AV. Improper installation may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Mustang AV Customer Service or call a
qualied contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
BEGINNING.
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Mustang AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne
comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation,
veuillez contacter le service clientèle de Mustang AV ou un installateur qualié. Mustang AV n’est
pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou
une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
MPS-X85U-001
Page 2

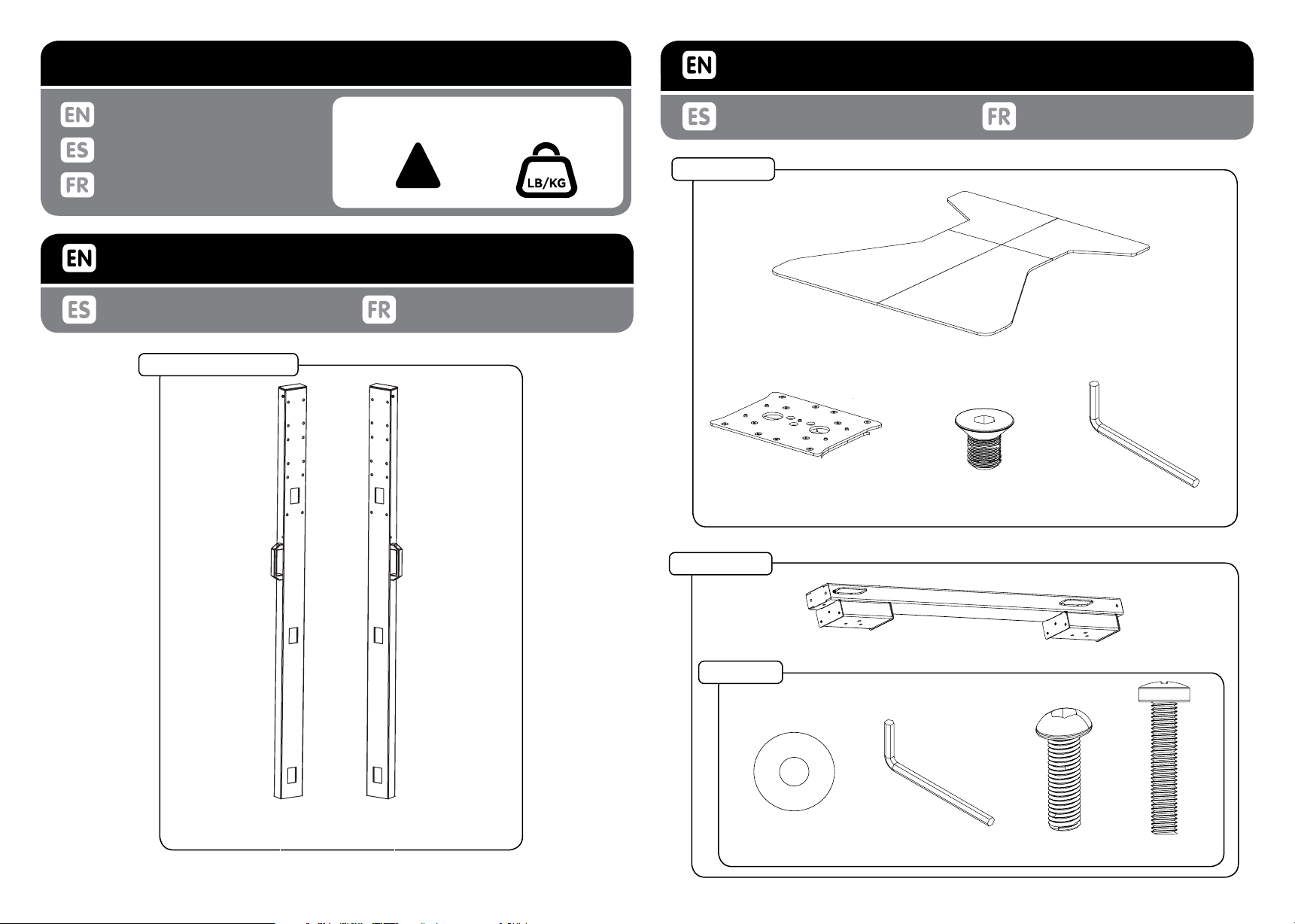

WEIGHT CAPACITY
PACKAGE CONTENTS
Maximum Weight Capacity
300lb/136kg
Peso máximo de pantalla
Poids maximal de l’écran
!
CAUTION!
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
UPRIGHTS
Contenido del paquete Contenu de l’emballage
BASE
Base assembly
B1 (1)
Base plate
B2 (1)
M8 x 10mm
B3 (24)
5mm Wrench
Uprights
A1 (2)
BOX
Steel assembly
C1 (1)
S3876-1
M6 Washer
C2 (8)
2
5mm Wrench
M8 x 15mm
C3 (8)
M6 x 30mm
C4 (8)
MPS-X85U-001
Page 3

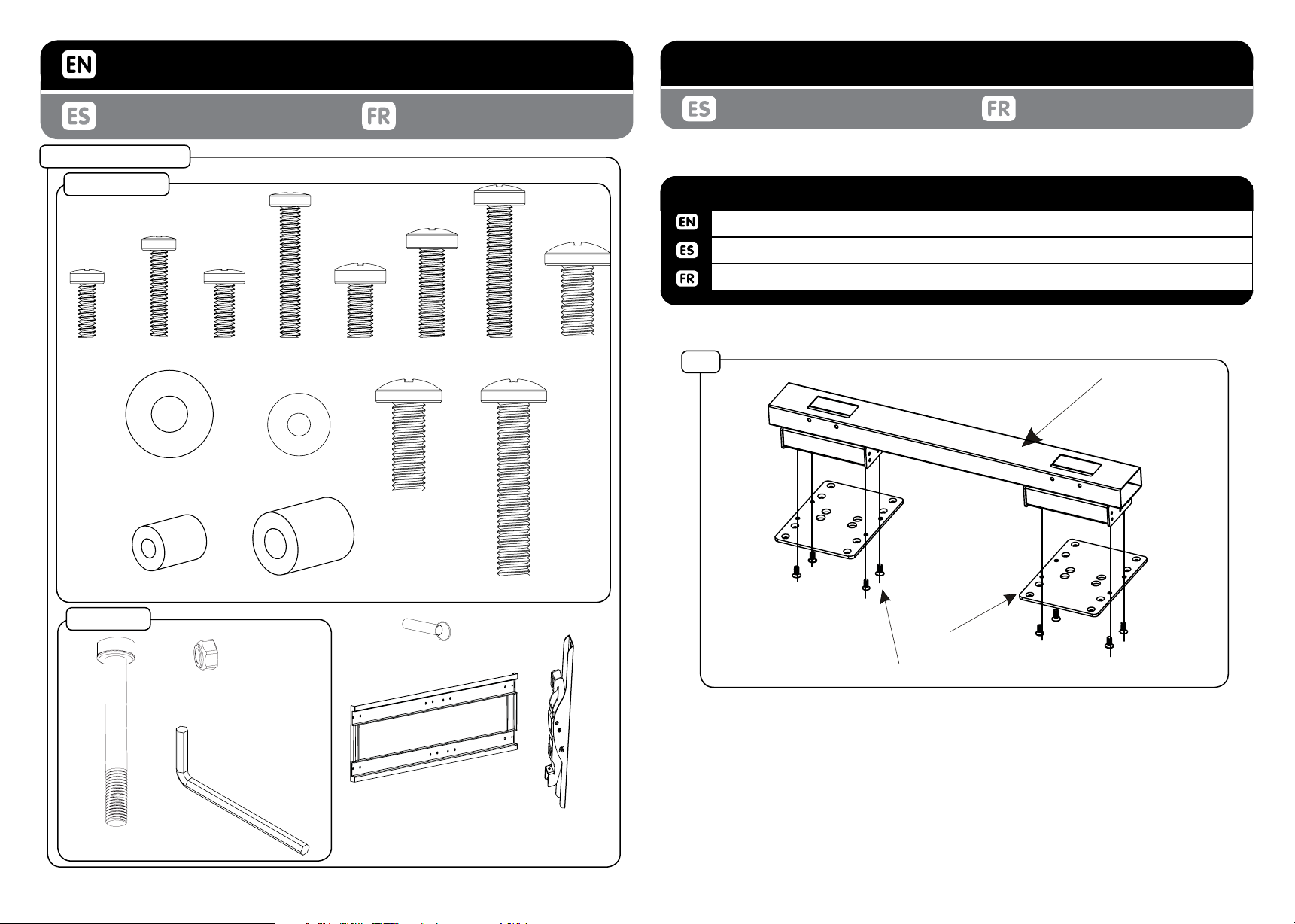

PACKAGE CONTENTS
INSTALLATION INSTRUCTIONS
ADAPTER
S3743-1
M4 x 12mm
D1 (4)
Contenido del paquete Contenu de l’emballage
M4 x 20mm
D2 (4)
M8 Washer
D11 (8)
M5 x 12mm
D3 (4)
M5 x 30mm
D4 (4)
M5 Washer
D12 (4)
M6 x 12mm
D5 (4)
M6 x 20mm
D6 (4)
M8 x 20mm
D9 (4)
M6 x 30mm
D7 (4)
M8 x 16mm
D8 (4)
Instructions d’installation
33
1
Instrucciones de instalación
ATTACH BASE PLATE TO BOX
HANG TV
Attach steel assembly (C1) to base plate (B2) using screws (B3).
Adjuntar extrusión (C1) a la placa base (B2) con tornillos (B3).
Fixez d’extrusion (C1) à la plaque de base (B2) en utilisant des vis (B3).
1
C1
M4 / M5 Spacer
S3755-1
M8 x 65mm Bolt
D15 (8)
D13 (4)
M8 Lock Nuts
D16 (8)
M6 / M8 Spacer
6mm Wrench
D14 (4)
Locking Pin
D19 (1)
Universal Plate
D17 (1)
M8 x 40mm
D10 (4)
Hook Brackets
D18 (2)
B2
B3
3
MPS-X85U-001
Page 4
2
3
2
33

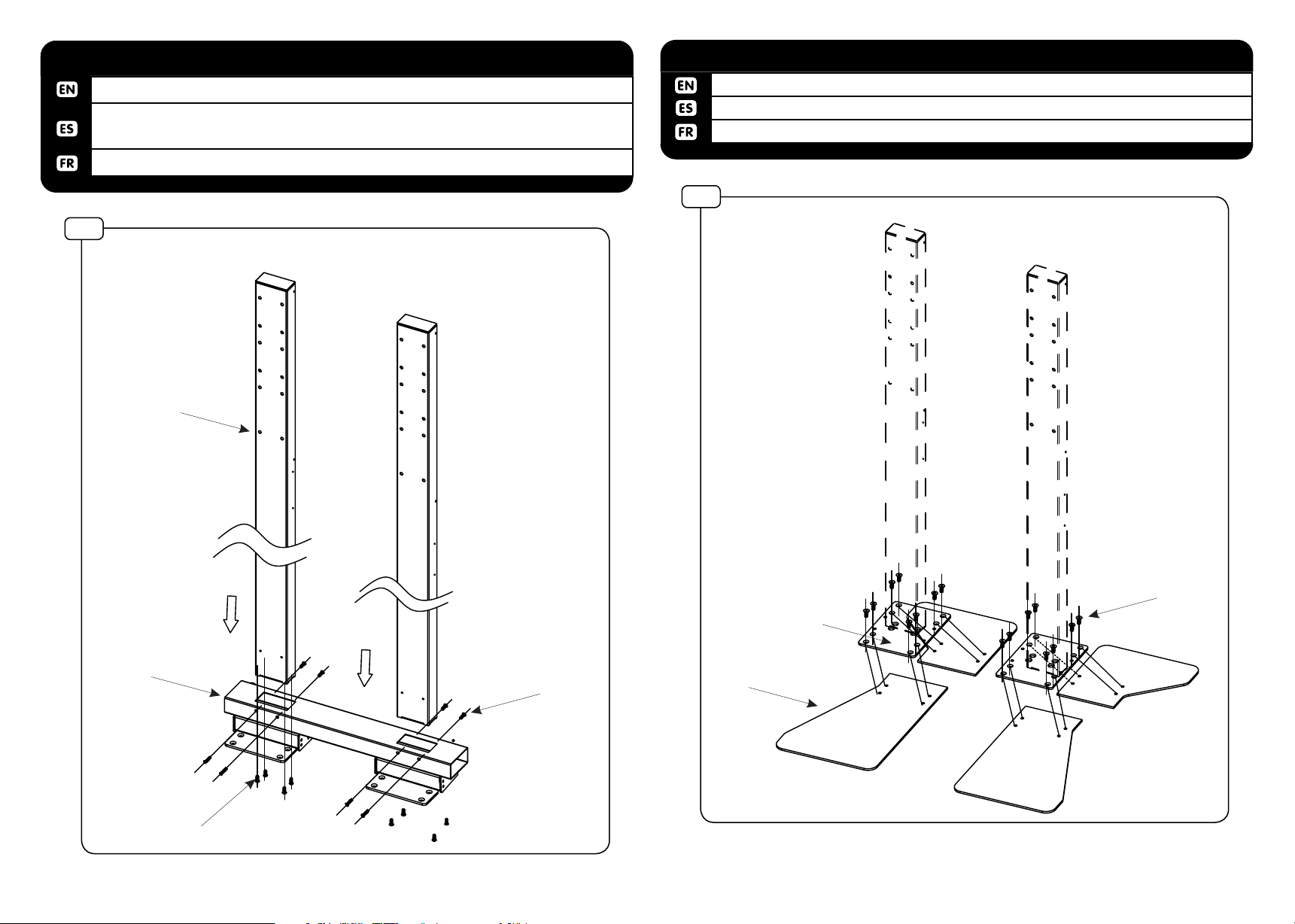

Slide uprights (A1) into steel assembly (C1) and secure using bolts (C3 and C4).
Extrusiones (A1) de diapositivas en el conjunto de caja de acero (C1) y seguro pernos
con (C3 y C4).
Extrusions (A1) Slide dans l’assemblage de la boîte en acier (C1) et xer avec des vis (C3 et C4).
INSTALL STAND UPRIGHTS
HANG TV
A1
3
Combine base assembly (B1) parts and attach base plates (B2) usings screws (B3).
Adjuntar extrusión (B1) a la base de montaje (B2) con tornillos (B3).
Fixez d’extrusion (B1) à base d’assemblage (B2) en utilisant des vis (B3).
ATTACH BASE ASSEMBLY
B3
B2
C1
C4
5mm
B1
C3
4
MPS-X85U-001
Page 5

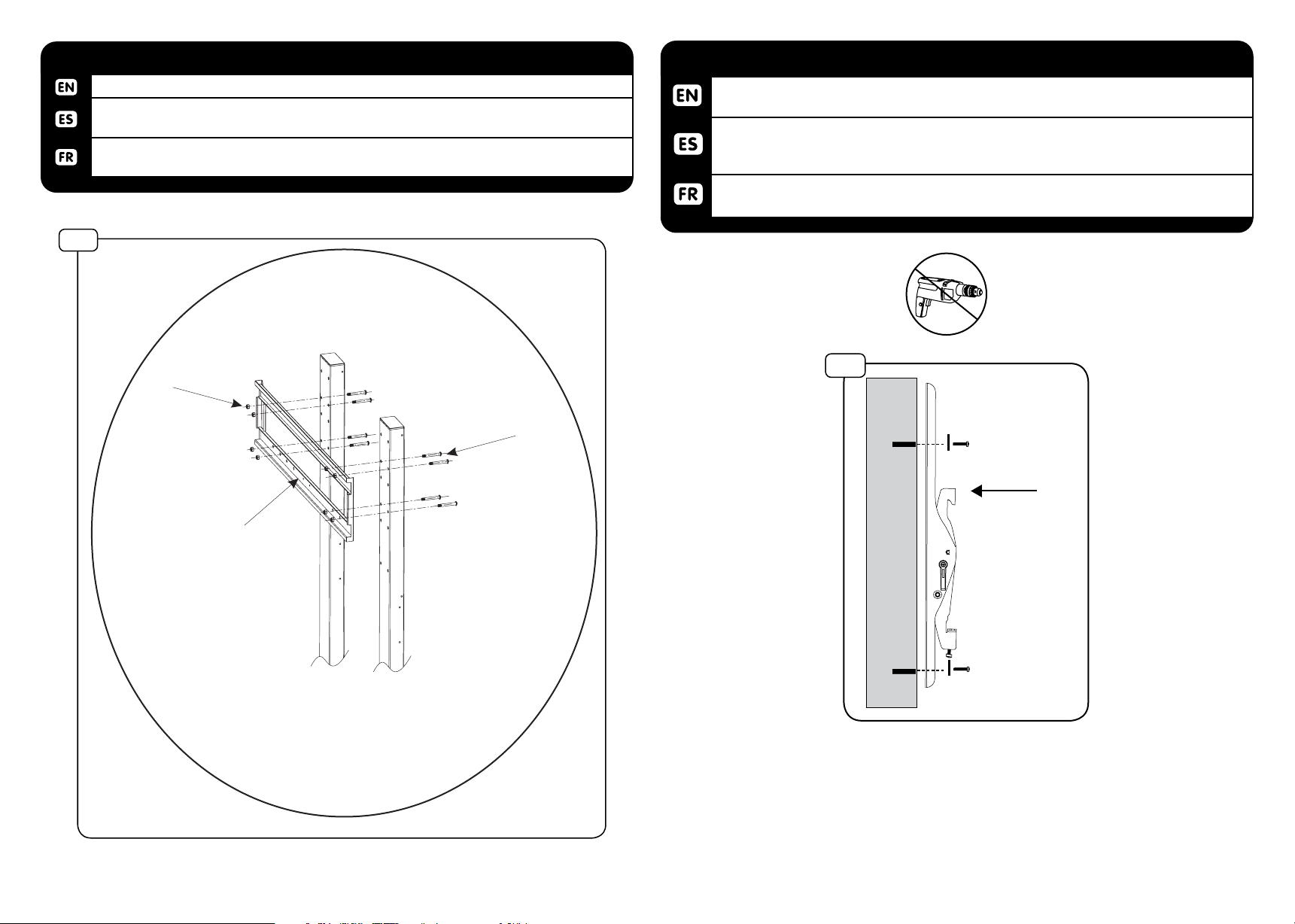

ATTACH CART/STAND UNIVERSAL PLATE4
4
Attach universal plate (D17) to desired position on uprights with bolt (D15) and nut (D16).
Fije la placa universales (D17) a la posición deseada en montantes con el perno (D15)
y la tuerca (D16).
Fixez la plaque universelle (D17) à la position désirée sur des montants avec un boulon (D15) et l’écrou (D16).
D16
5-1
Align mount bracket (D18) to holes on back of TV. Fasten using supplied hardware
with a screwdriver. Hand tools only.
Alinee el soporte de montaje (D18) a los agujeros en la parte posterior de la televisión. Sujete con partes que vienen con un destornillador. Herramientas de mano
solamente.
Aligner le support de montage (D18) dans les trous à l’arrière du téléviseur. Fixer à
l’aide de matériel fourni avec un tournevis. Outils à main seulement..
ATTACH MOUNT BRACKETS
5-1
D17
D15
Screws
(D1-D10)
5
MPS-X85U-001
Page 6

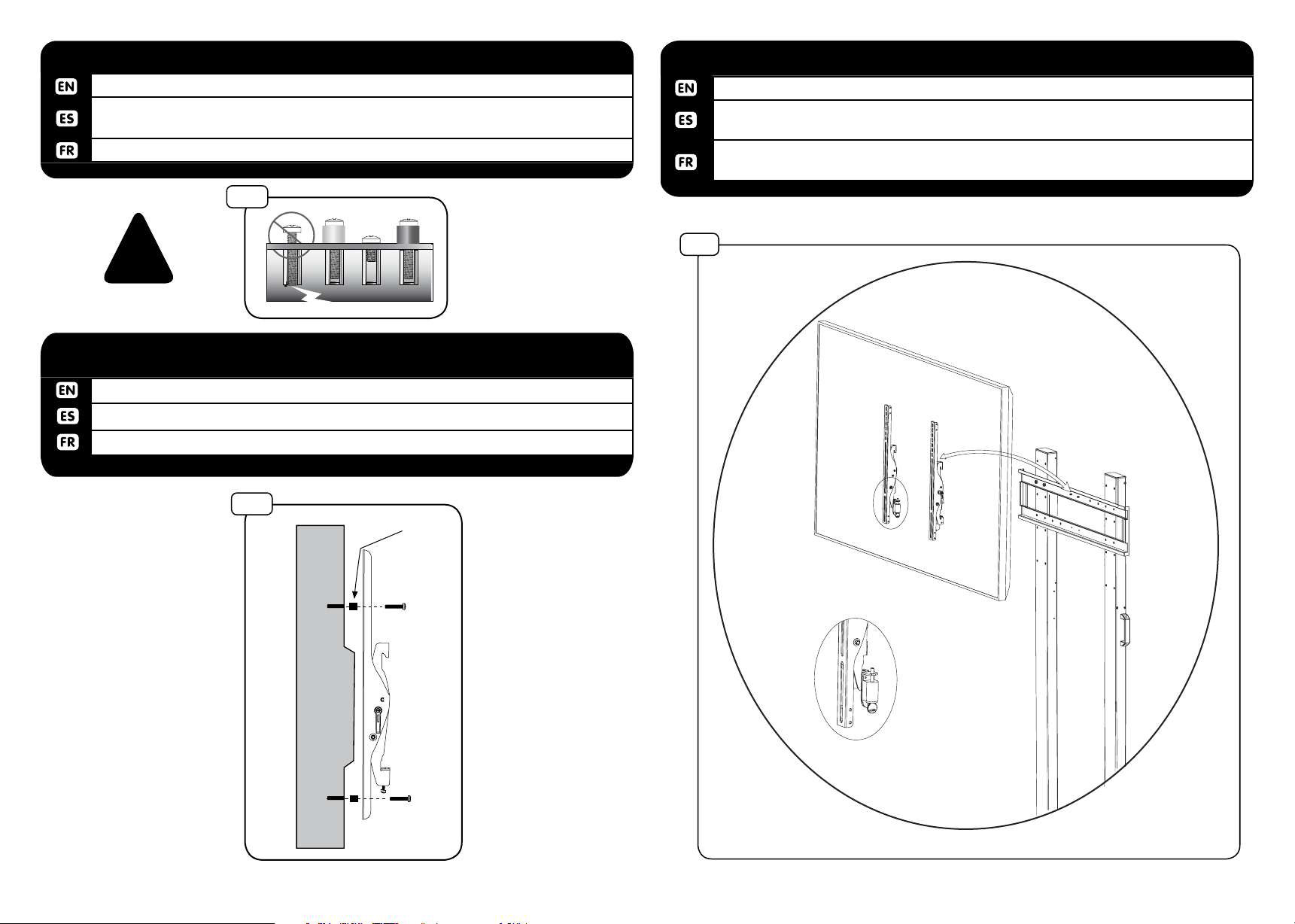

ATTACH MOUNT BRACKETS5-2
If screws bottom out use washers (not included) to eliminate slack.
Si los tornillos tocó fondo a continuación, utilizar arandelas (no incluidos) para elimi-
nar la holgura.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
5-2
!
ATTACH MOUNT BRACKETS5-3
Use spacers (D13 or D14) between TV and mount if needed.
Utilice espaciadores (D13 y D14) entre la televisión y montar si es necesario.
Utiliser des entretoises (D13 et D14) entre le téléviseur et le support métallique si
nécessaire.
6
Hang TVs by hooking mount bracket onto adapter plate and lock in place with key.
Colgar televisores adaptadora soporte de montaje y el bloqueo en su lugar con la
tecla.
Accrochez sur de montage sur plaque d’adaptation et de verrouillage en place avec
la clé.
6
HANG TV
5-3
Spacer
D13 or D14
6
MPS-X85U-001
Page 7
7

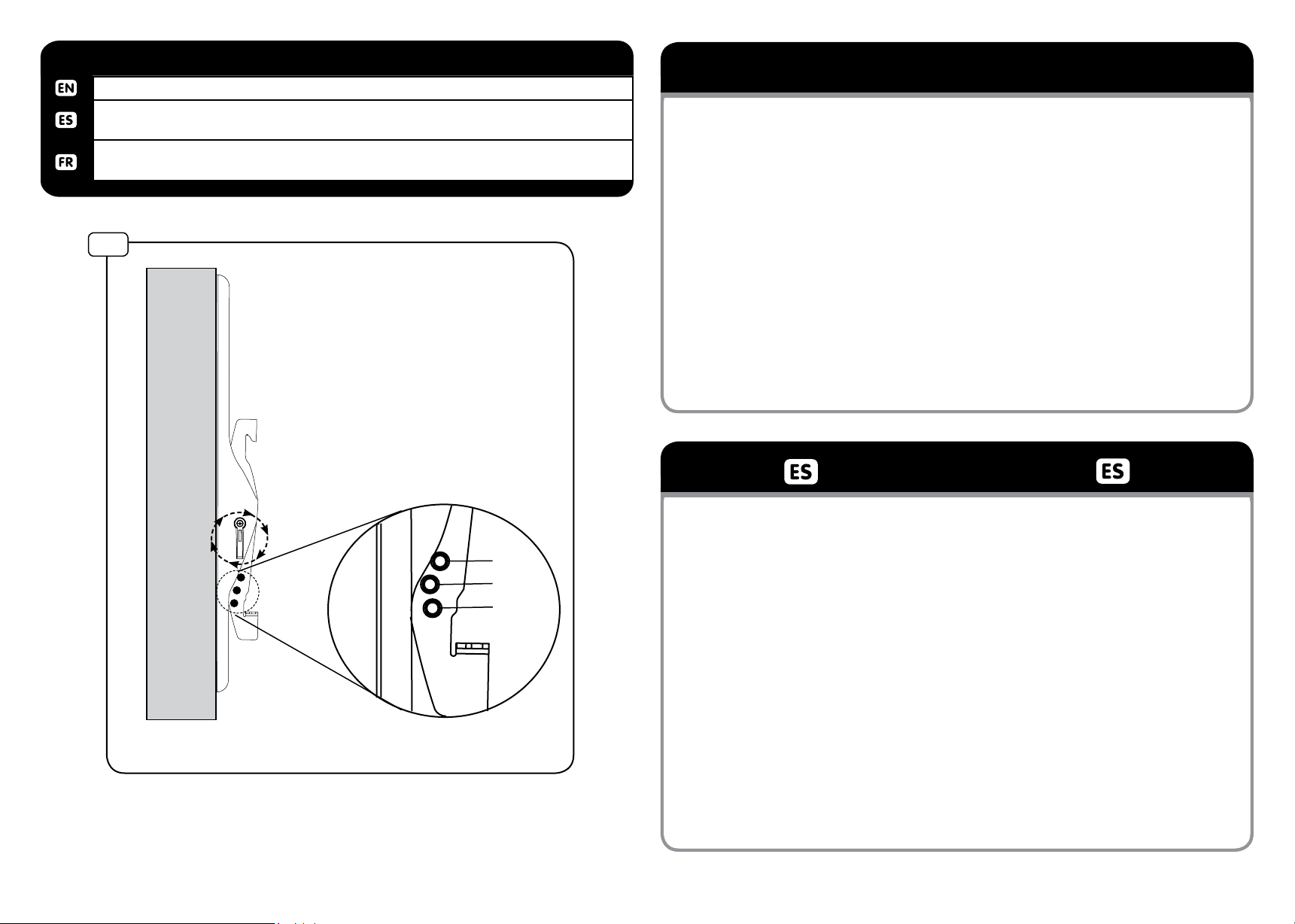

Adjust tilt to desired position and turn tilt knob clockwise to tighten and secure.
Ajuste la inclinación a la posición deseada y gire la inclinación hacia la derecha
para apretar y seguro.
Régler l’inclinaison à la position désirée et tourner inclinaison vers la droite pour
serrer et sécurisé.
7
ADJUST TILT
Note: Use locking pin D19
to eliminate potential tilt
sag from heavier TVs and
secure into permanent tilt
position.
0°
5°
10°
WARRANTY
Congratulations on the purchase of this Mustang product! The product you now have in your posses-
sion is made of durable materials and is based on a design, every detail of which has been meticu-
lously thought-out. That is why Mustang AV products are covered by a 10-year warranty against
defects in materials or manufacturing.
Mustang AV disclaims any liability for modications, improper installations, or installations over the
specied weight range. To the maximum extent permitted by law, Mustang AV disclaims any other
warranties, expressed or implied, including warranties of tness for a particular purpose and warranties of merchantability. Mustang AV will not be liable for any damages arising out of the use of,
or inability to use, Mustang AV products. Mustang AV bears no responsibility for incidental or con-
sequential damages. This includes, but is not limited to, any labor charges for the repair of Mustang
AV products performed by anyone other than Mustang AV .
Specications are subject to change without prior notice.
GARANTÍA
¡Felicitaciones por su compra de este producto Mustang! Ahora tiene en su poder un
producto fabricado con materiales resistentes, basado en un diseño muy bien meditado.
Por ello, Mustang AV responde de los posibles defectos de material o fabricación con una
garantía de 10 años.
Mustang AV no se hace responsable de modicaciones, instalaciones inadecuadas o
instalaciones que superen el rango de peso especicado. En la medida en que la ley
lo permita, Mustang AV no se hace responsable de ninguna otra garantía, expresa o
implícita, incluso las garantías de aptitud para un n determinado o de comercialización.
Mustang AV no se hace responsable de ningún tipo de daños causados por el uso de los
productos Mustang AV o por el uso inapropiado de dichos productos. Mustang AV no es
responsable de los daños incidentales o emergentes. Dentro de éstos se incluyen todo
tipo de gastos que pudieran surgir de las reparaciones de productos Mustang AV que no
se hayan realizado en Mustang AV .
Las especicaciones están sujetas a cambios sin previo aviso.
7
MPS-X85U-001
Page 8
GARANTIE
Nous vous félicitons pour l’achat de ce produit Mustang! Vous venez d’acquérir un produit
réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans les
moindres détails. Mustang AV est ainsi en mesure de garantir ses produits pendant 10
ans contre les défauts de matériaux et de fabrication.
Mustang AV rejette toute responsabilité relativement à quelque problème pouvant être as-
socié à une modication d’un produit, à une mauvaise installation ou à une installation ne
respectant pas les limites de charge. Sous réserve des lois en vigueur, Mustang AV réfute
toute autre garantie expresse ou implicite, notamment toute garantie de commercialisa-
tion ou de convenance à un usage quelconque. Mustang AV réfute toute responsabilité
pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits
Mustang AV . Mustang AV réfute également toute responsabilité pour quelque dommage
accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre pour la
réparation de produits Mustang AV par une personne ne travaillant pas pour Mustang AV
.
Les spécications sont sujettes à changement sans préavis.
WARRANTY CONTINUED
NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: Mustang PRODUCT WARRANTY APPLIES
ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE
UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO
DE Mustang TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ
LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER
INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.
AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT Mustang
S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A
ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS POURRA VOUS
RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.
8
MPS-X85U-001
