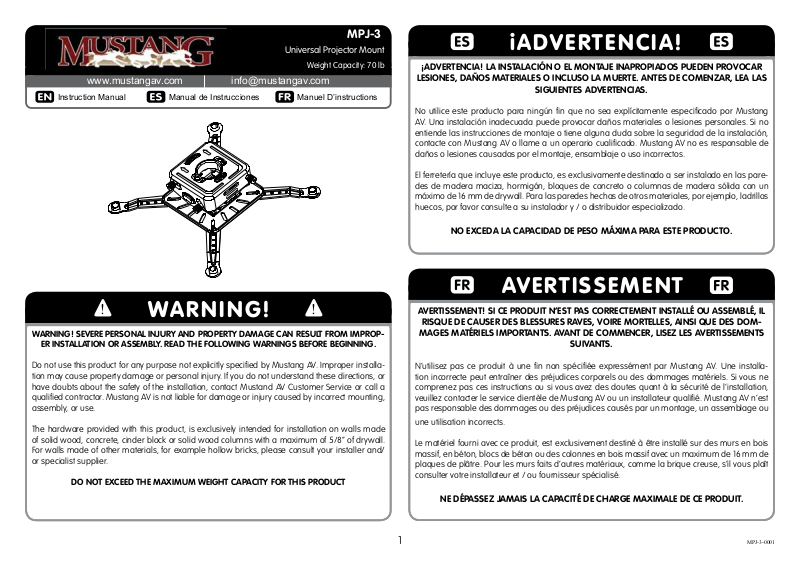

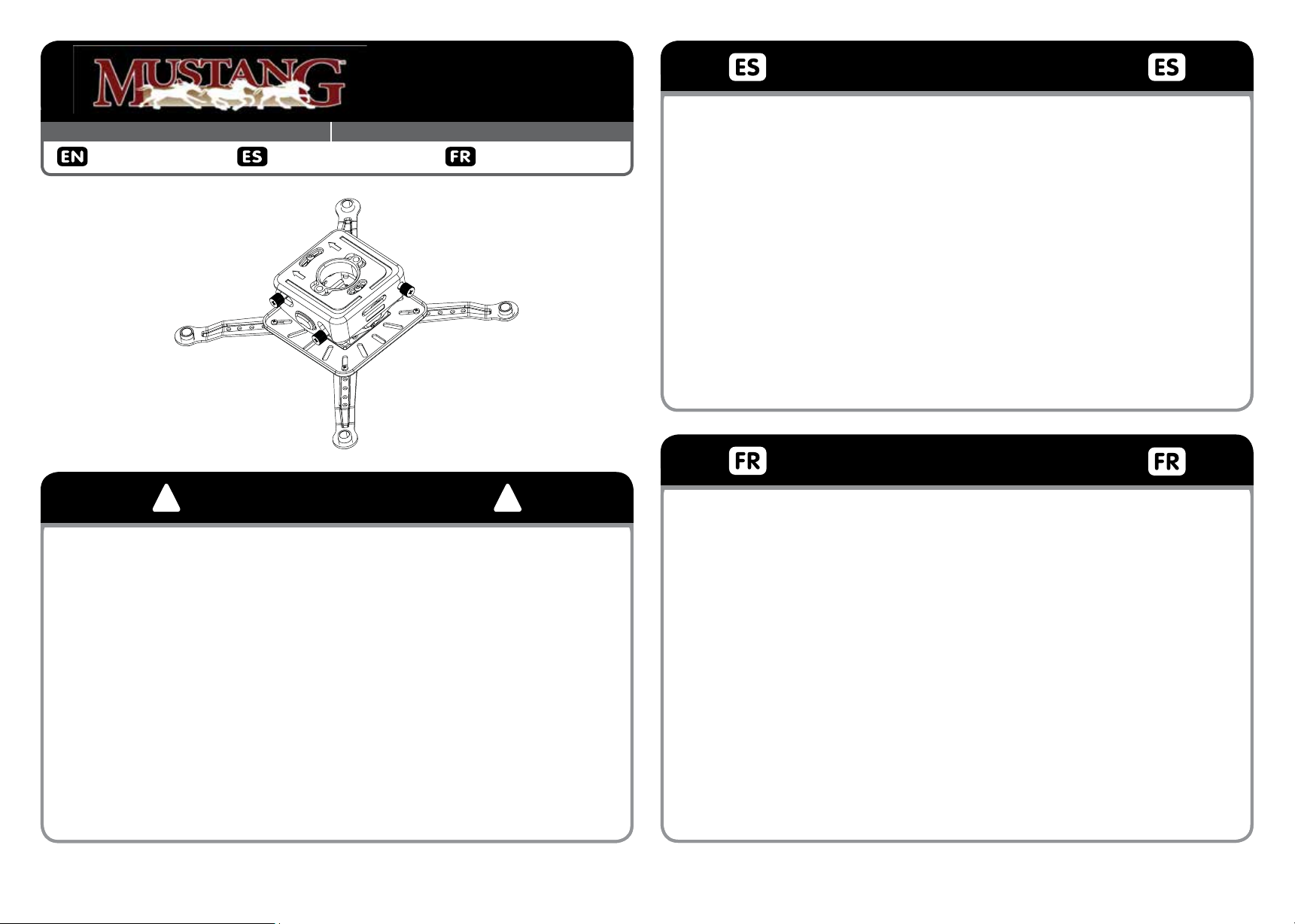

Page 1
www.mustangav.com [email protected]
Instruction Manual
MPJ-3
Universal Projector Mount
Weight Capacity: 70 lb
Manuel D’instructionsManual de Instrucciones
iADVERTENCIA!
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún n que no sea explícitamente especicado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualicado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las paredes de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROP-
ER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
Do not use this product for any purpose not explicitly specied by Mustang AV. Improper installation may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Mustand AV Customer Service or call a
qualied contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made
of solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Mustang AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne
comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation,
veuillez contacter le service clientèle de Mustang AV ou un installateur qualié. Mustang AV n’est
pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou
une utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
MPJ-3-0001
Page 2

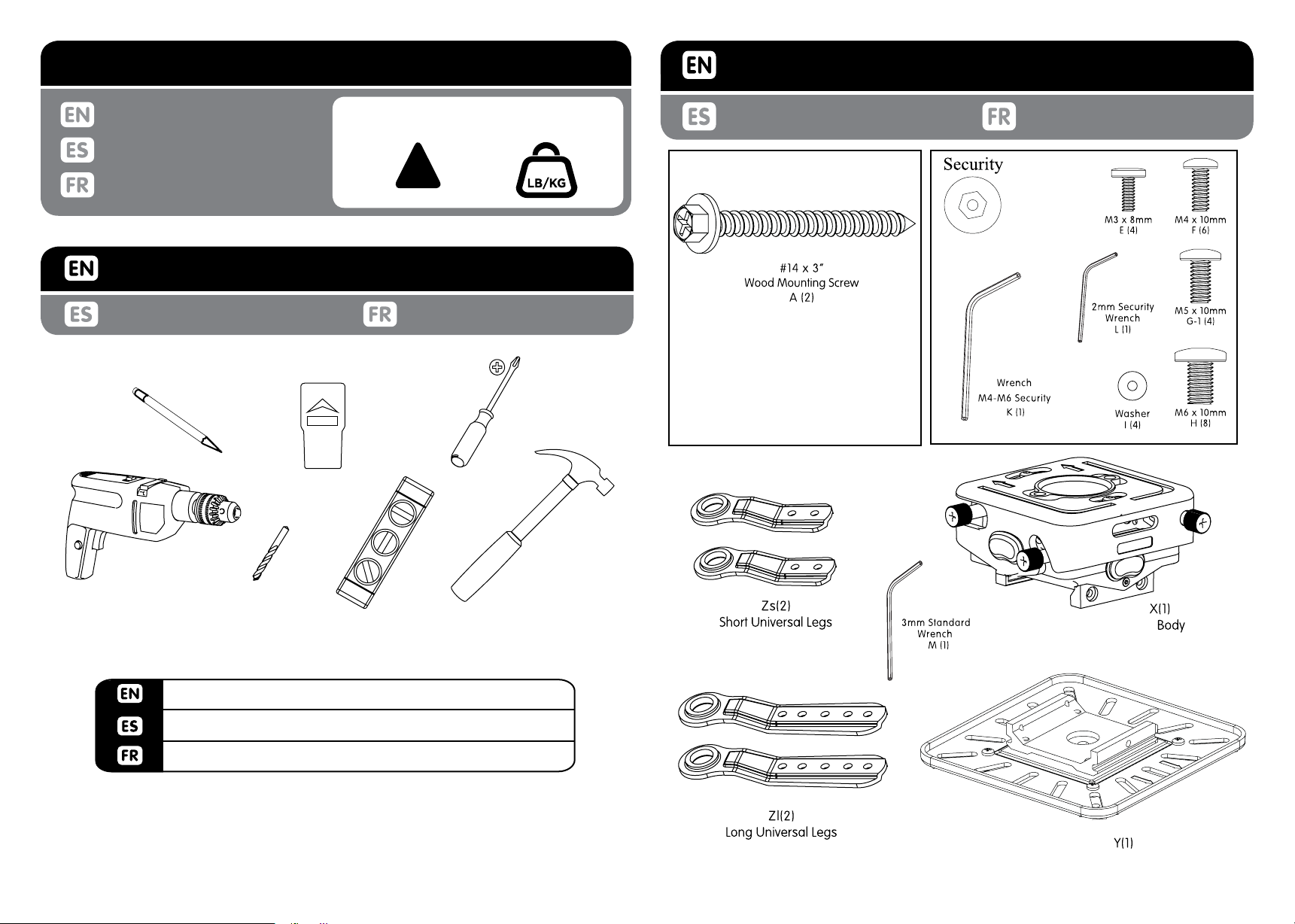

WEIGHT CAPACITY
PACKAGE CONTENTS
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
70lb / 31kg
!
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
Contenido del paquete Contenu de l’emballage
Wood bit 4mm - 5/32”. Hammer if necessary
Madera poco 4mm - 5/32”. Martillar si es necesario
Peu de bois de 4mm - 5/32”. Marteau si nécessaire
MPJ-3
2
Universal Plate
MPJ-3-0001
Page 3

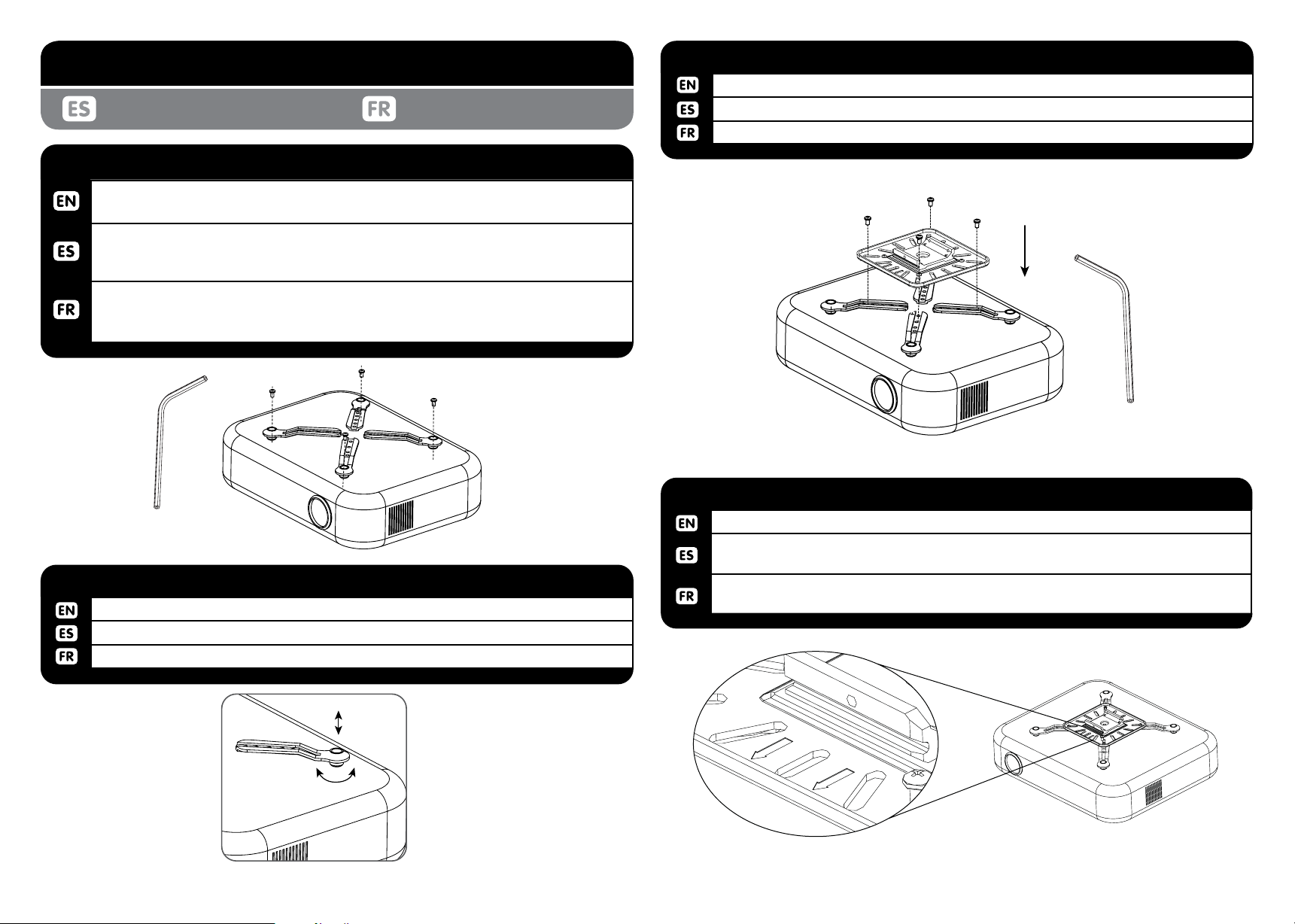

INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
PREPARE PROJECTOR FOR MOUNTING1-3
Attach the universal plate (Y) to the universal legs (Z)
Coloque la placa universal (Y) a las patas universales (Z)
Fixer la plaque universelle (Y) et les pattes universelles (Z)
1-1
Determine the correct leg length needed. Attach all four legs to the projector utilizing
the provided screws. Leave screws loose - do not tighten until step # 1-4.
Determine la longitud de la pierna que va a necesitar. Coloque las cuatro patas al
proyector utilizando los tornillos suministrados. Deje los tornillos ojos - no apriete
hasta el paso # 1-4.
Déterminer la longueur de la jambe correcte nécessaire. Fixez les quatre pieds au
projecteur en utilisant les vis fournies. Laissez les vis lâches - ne serrez pas jusqu’à
l’étape n° 1-4.
PREPARE PROJECTOR FOR MOUNTING
(K-L)
(E-H)
PREPARE PROJECTOR FOR MOUNTING1-2
Adjust the levelers to clear obstructions and level all legs.
Ajuste los niveladores para limpiar las obstrucciones y el nivel de todas las patas.
Réglez niveleurs letées. Aligner la hauteur de chaque pied.
(H)
(K)
PREPARE PROJECTOR FOR MOUNTING1-4
Make sure that arrows point in same direction as the lens, then tighten screws.
Asegúrese de que las echas apunten en la misma dirección que el objetivo, a con-
tinuación, apriete los tornillos.
Assurez-vous que les èches pointant dans la même direction que l’objectif, puis
serrez les vis.
3
MPJ-3-0001

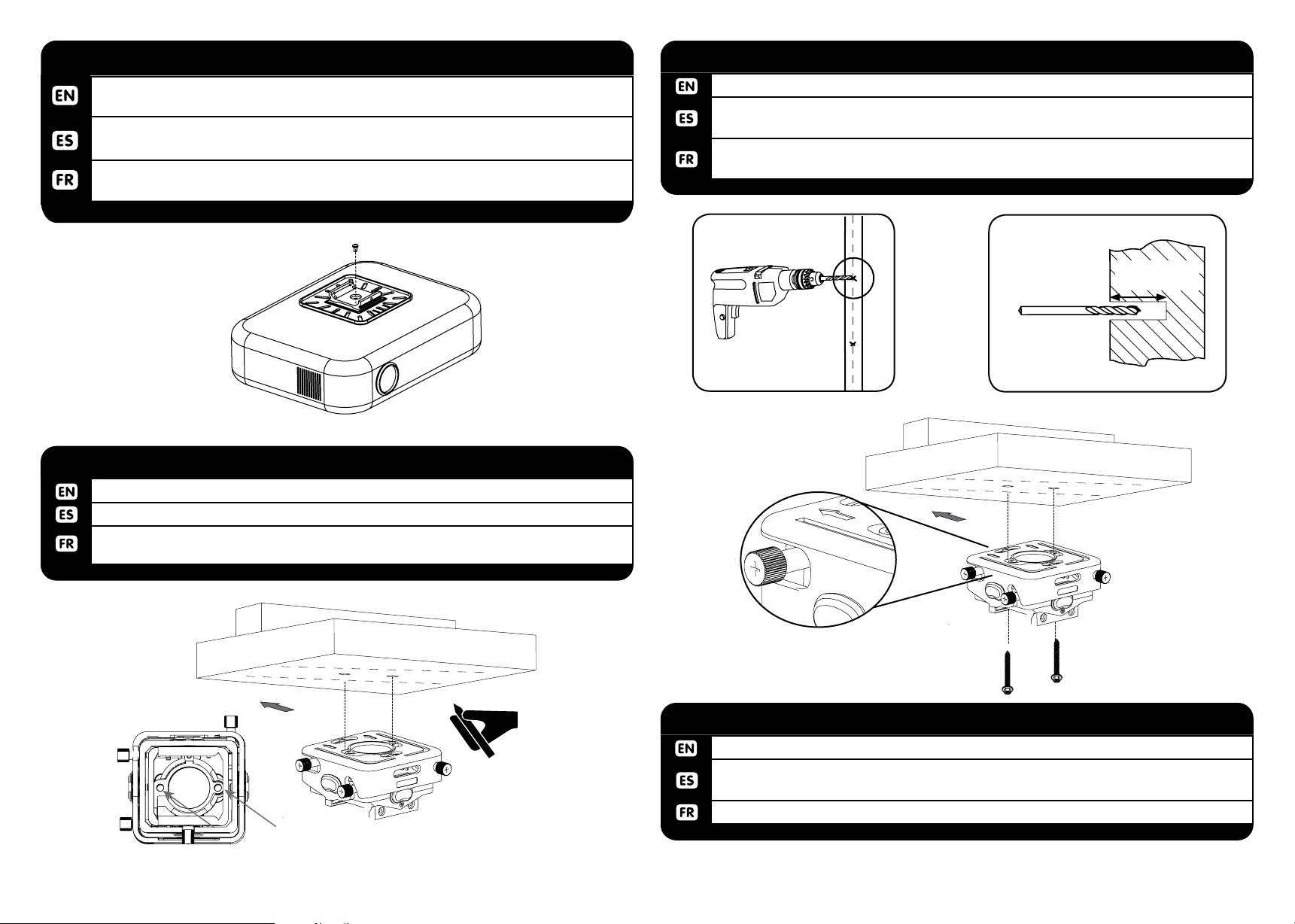

Page 4
1-5
Some projectors have only one attachment point. In this case, attach directly to the
universal plate.
Algunos proyectores tienen un solo punto de conexión. En este caso, se conectan
directamente a la placa universal.
Certains projecteurs ont un seul point d’attache. Dans ce cas, se xent directement
sur la plaque universelle.
PREPARE PROJECTOR FOR MOUNTING
(E-H)
2a-2
Use a 4mm - 5/32” wood bit to make a 65mm / 2.5” deep hole on marks.
Utilice un 4 mm - 5 / 32“ poco de madera para hacer un 65mm / 2.5” hoyo profundo
en materia de marcas.
Utilisez un 4mm - 5 / 32” bits du bois pour faire un 65mm / 2.5” trou profond sur les
marques. marques.
INSTALL PROJECTOR BODY (WOOD JOIST)
drill diameter
4mm
5/32”
drill depth
65mm / 2.5”
2a-1
Using (X) to mark hole locations on middle of wood joist.
Usando (X) para marcar las ubicaciones de agujero en medio de viga de madera.
Utilisation (X) pour marquer les emplacements des trous sur le milieu de solives de
bois.
INSTALL PROJECTOR BODY (WOOD JOIST)
Screen
4
Arrow points to screen
Screen
(A)
2a-3
Attach projector ceiling interface with wood screws (A).
Utilice los tornillos de madera (A) para fijar el límite máximo de interfaz del proyector
a la viga de madera.
Utilisez des vis à bois (A) pour fixer la plaque de plafond à la poutre en bois.
INSTALL PROJECTOR BODY (WOOD JOIST)
B
MPJ-3-0001
Page 5

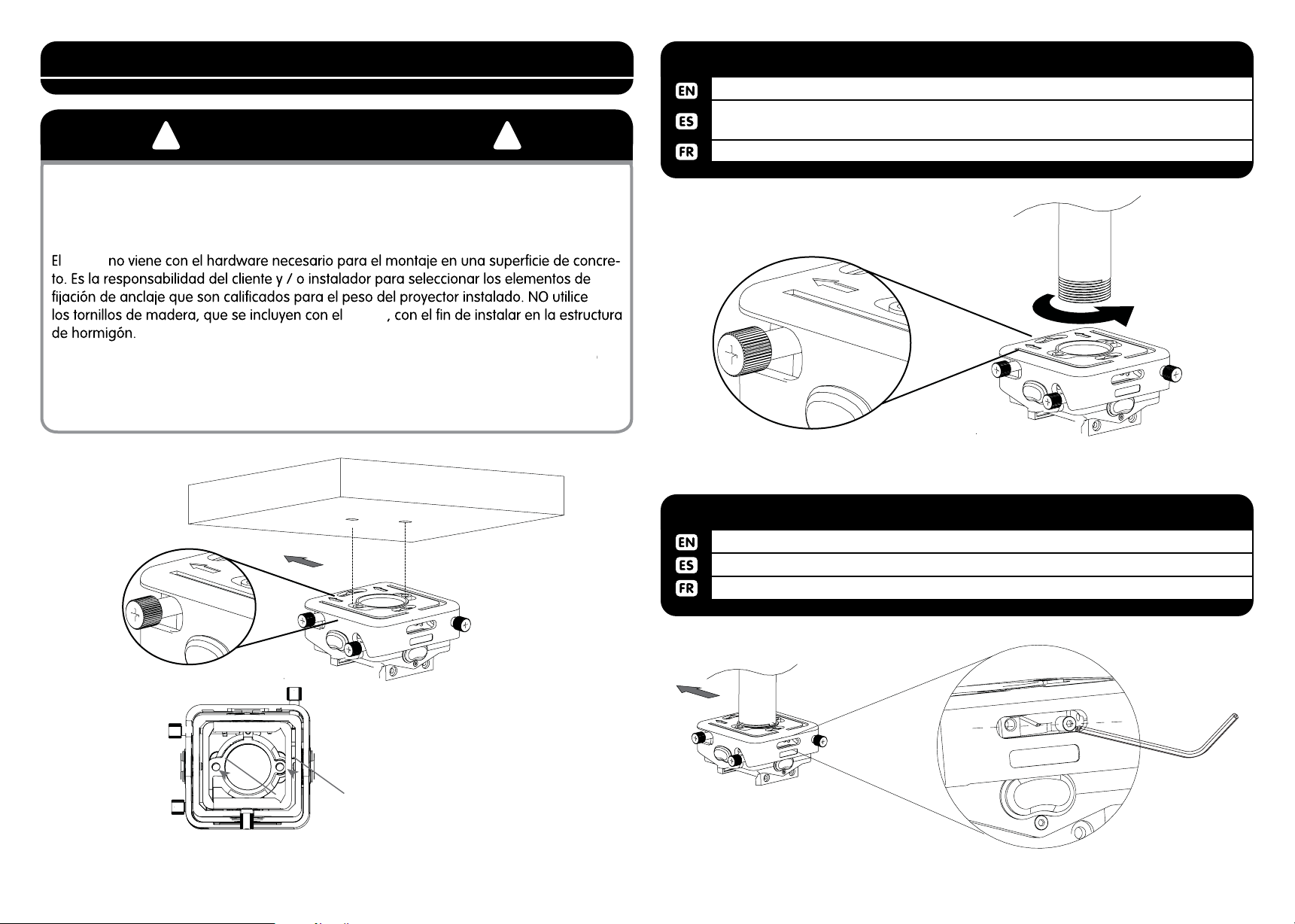

2b-1
e
d
d
,
The MPJ-3does not come with hardware required for mounting to a concrete surface.
It is the responsibility of the customer and/or installer to select the anchoring fasteners that are rated for the weight of the installed projector. Do NOT use the provided
wood screws for attaching to concrete structure.
MPJ-3
Le MPJ-3 pas avec le matériel nécessaire pour le montage sur une surface en béton. Il
e la responsabilité du client et / ou l'installateur pour sélectionner les attaches
'ancrage qui sont prévus pour le poids du projecteur installé. NE AS utiliser les vis à
bois fournies avec le MPJ-3
INSTALL PROJECTOR BODY (CONCRETE)
! !
WARNING !
MPJ-3
à installer dans la structure en béton.
2c-1
INSTALL PROJECTOR BODY (EXTENSION PIPE)
Thread the MPJ-3 body (X) on the extension with the arrows pointing to the screen.
Enhebrado del MPJ-3 cuerpo (X) en la extensión con las echas apuntando a la
pantalla.
Enlez le corps MPJ-3 sur (X) l’extension avec les èches pointant à l’écran.
Arrow points to screen
Extension
pipe
2c-2
Arrow points to screen
Screen
5
INSTALL PROJECTOR BODY (EXTENSION PIPE)
Tighten the locking set screw.
Apriete el tornillo de bloqueo.
Serrer la vis de blocage.
Screen
(M)
MPJ-3-0001
Page 6

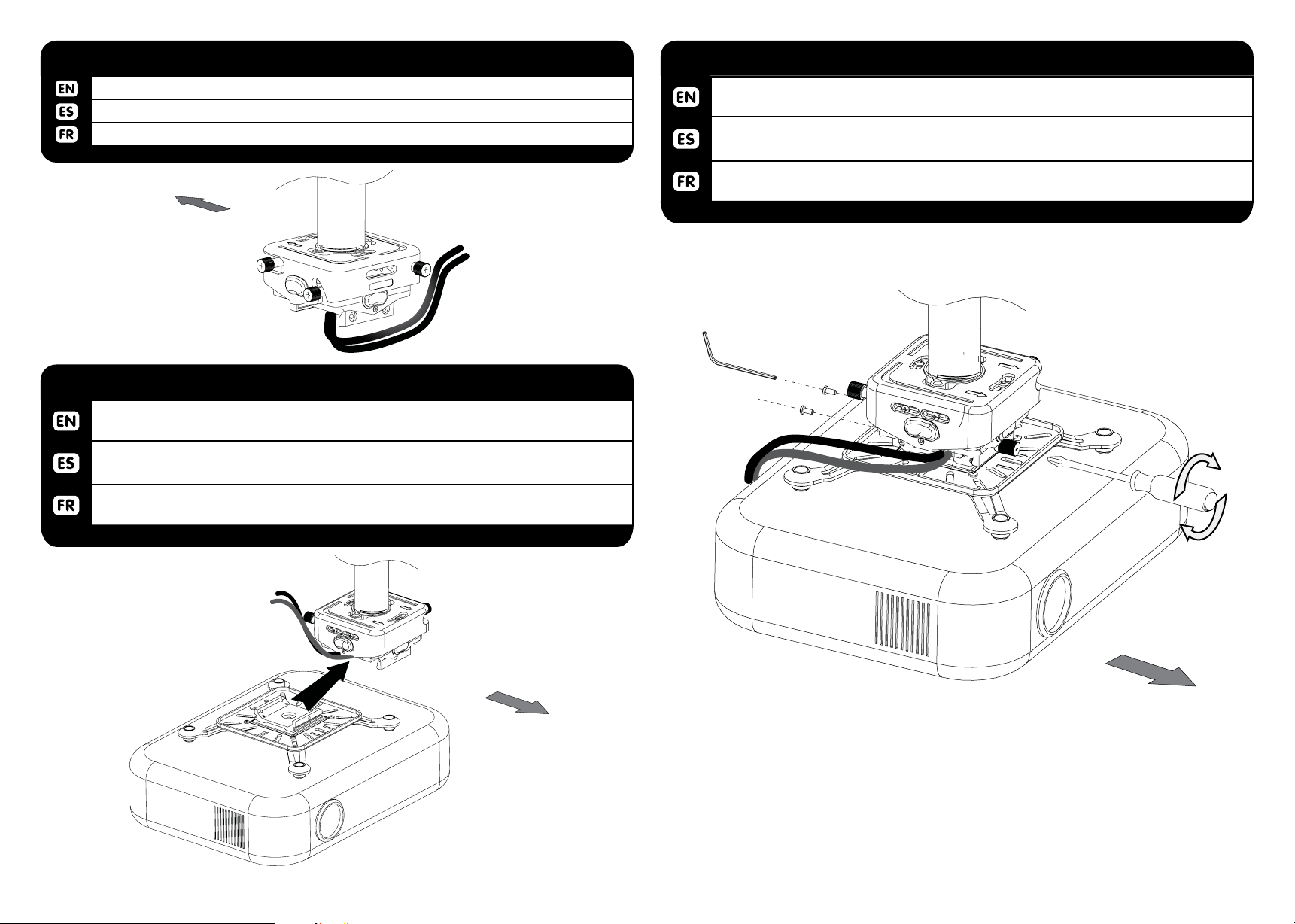

2c-3
INSTALL PROJECTOR BODY (EXTENSION PIPE)
3-2
INSTALL PROJECTOR
Run the wiring through the pipe and through the MPJ-3 body.
Ejecute el cable a través del tubo ya través del cuerpo MPJ-3.
Exécuter le câblage à travers le tube et à travers le corps MPJ-3.
Screen
3-1
Slide the universal plate into the MPJ-3 body from right to left (while facing screen).
Hold the wires up to prevent interference.
Deslizar la placa universal en el cuerpo MPJ-3 de derecha a izquierda (mientras se
enfrenta a la pantalla). Mantenga los cables para prevenir interferencias.
Glisser la plaque universelle dans le corps MPJ-3 de droite à gauche (en faisant face
écran). Maintenir les ls en place pour éviter les interférences.
INSTALL PROJECTOR
Tighten pre-installed thumb screw and attach at least one of two retaining screws (F)
on the opposite side of the housing.
Apretar pre-instalado tornillo de mariposa y adjuntar al menos uno de los dos tornillos de jación (F) En el lado opuesto de la carcasa.
Serrer la vis à oreilles pré-installé et xer au moins une des deux vis de xation (F) Sur
le côté opposé du boîtier.
(K)
(F)
Screen
Screen
6
MPJ-3-0001
Page 7

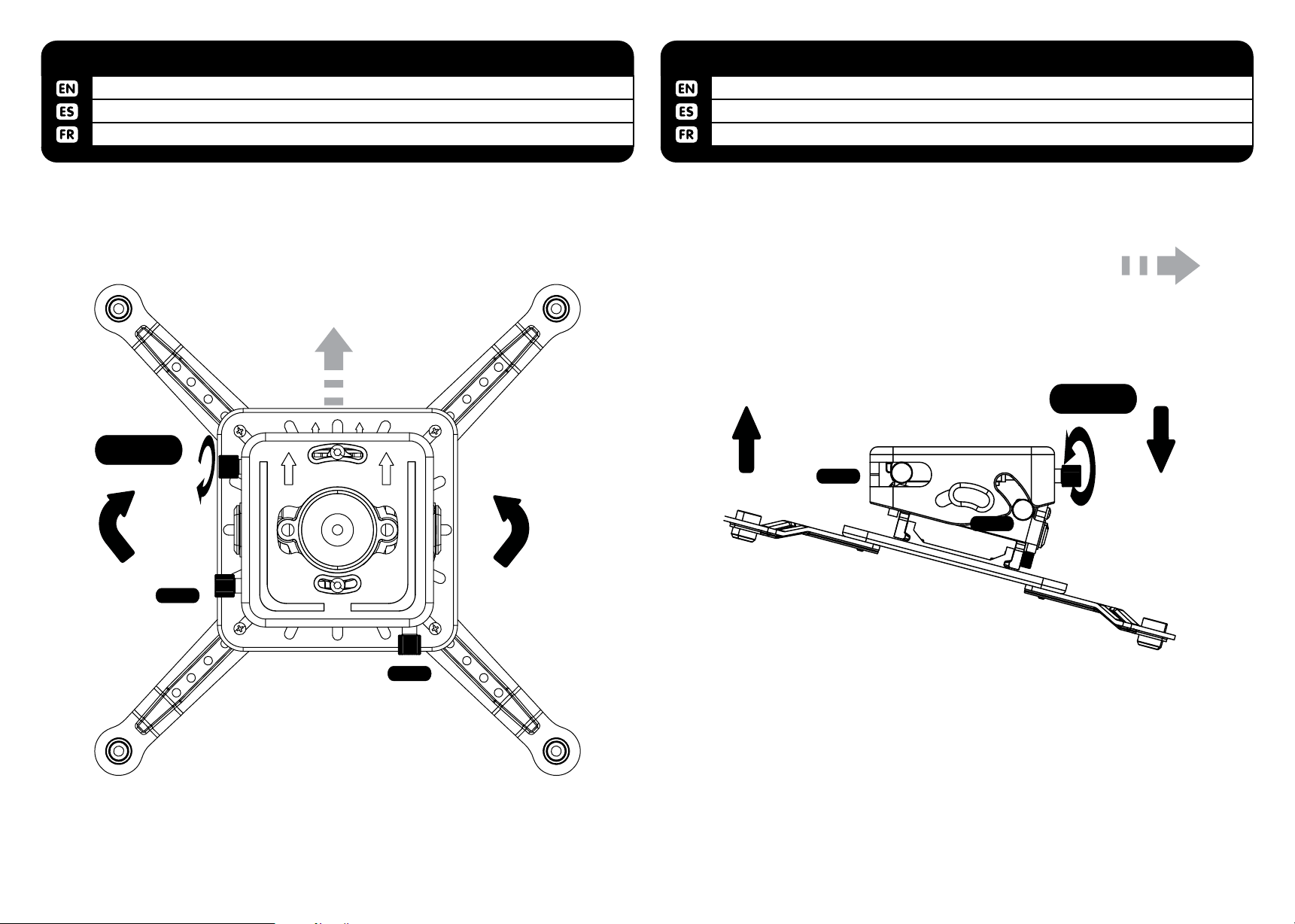

4-1
MAKE ADJUSTMENTS-YAW
4-2
MAKE ADJUSTMENTS-PITCH
Adjust the yaw by turning the knob labeled “yaw”
Ajuste el derrape girando el botón marcado “guiñada”
Réglez le lacet en tournant le bouton étiqueté “lacet”
SCREEN
yaw
Adjust the pitch by turning the knob labeled “pitch”
Ajuste el tono girando el botón marcado “pitch”
Réglez la hauteur en tournant le bouton étiqueté “pitch”
SCREEN
pitch
yaw
roll
pitch
roll
7
MPJ-3-0001
Page 8

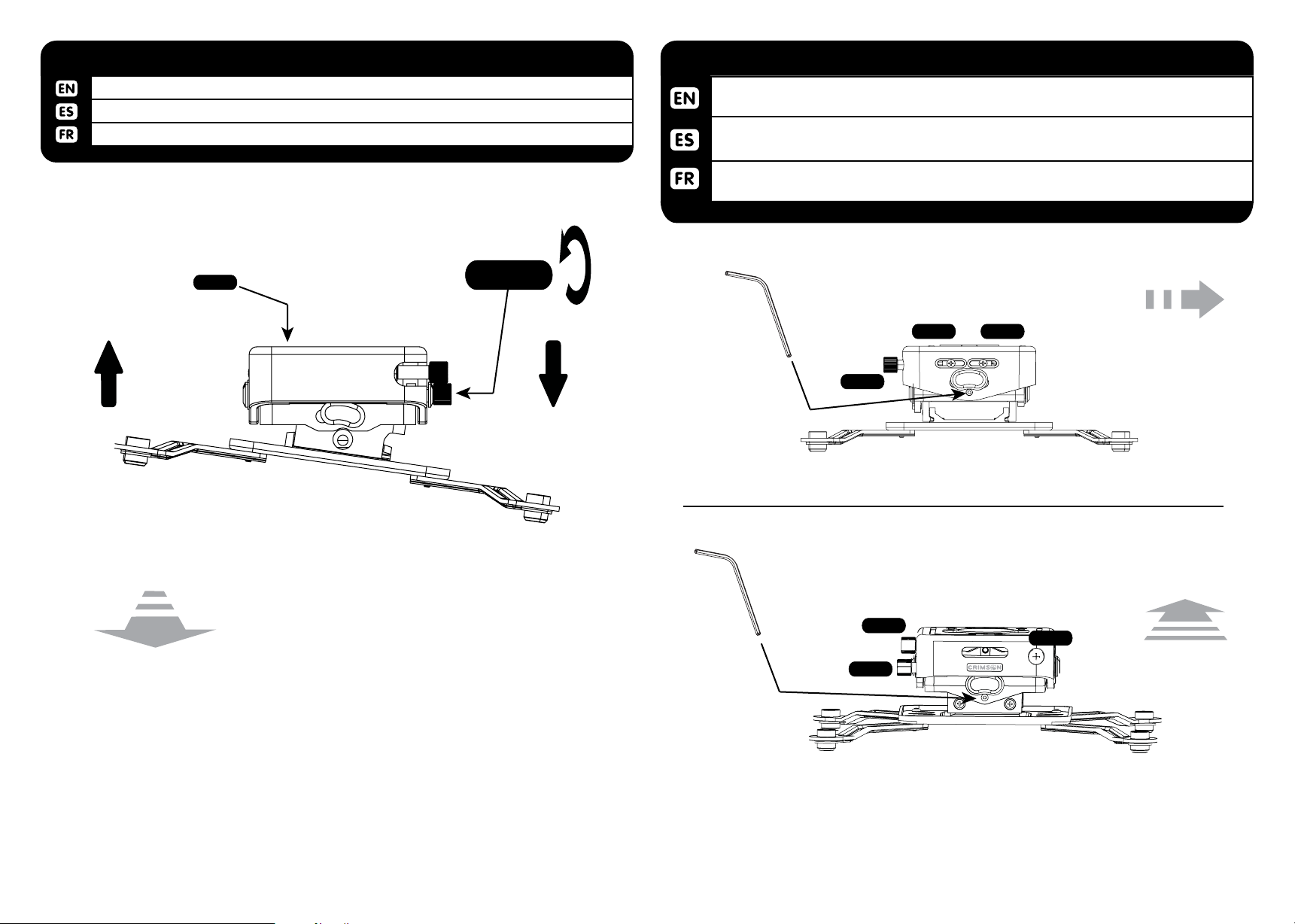

4-3
MAKE ADJUSTMENTS-ROLL
5
LOCK AND MICRO-ADJUST
Adjust the roll by turning the knob labeled “roll”
Ajuste el rollo girando el botón marcado “roll”
Réglez le rouleau en tournant le bouton étiqueté “rouler”
pitch
roll
Tighten the pitch and roll lock screws, then, if required, use pitch and roll knobs to
micro adjust the image.
Apriete el tono de juego y los tornillos de segurida del rodillo, y luego, si es necesario, utilice las perillas de inclinación y balancea el micro ajustemente de la imagen.
Serrer la vis de blocage de tangage et de roulis, puis, si nécessaire, utilisez les boutons de tangage et de roulis de micro-réglage de l’image.
pitch lock
SCREEN
(M)
yawroll
pitch
SCREEN
(M)
roll lock
yaw
pitch
roll
8
SCREEN
MPJ-3-0001
Page 9
WARRANTY
GARANTIE
Congratulations on the purchase of this Mustang AV product! The product you now have in your pos-
session is made of durable materials and is based on a design, every detail of which has been me-
ticulously thought-out. That is why Mustang AV products are covered by a 10-year warranty against
defects in materials or manufacturing.
Mustang AV disclaims any liability for modications, improper installations, or installations over the
specied weight range. To the maximum extent permitted by law, Mustang AV disclaims any other
warranties, expressed or implied, including warranties of tness for a particular purpose and war-
ranties of merchantability. Mustang AV will not be liable for any damages arising out of the use of, or
inability to use, Mustang AV products. Mustang AV bears no responsibility for incidental or conse-
quential damages. This includes, but is not limited to, any labor charges for the repair of Mustang
AV products performed by anyone other than Mustang AV.
Specications are subject to change without prior notice.
GARANTÍA
¡Felicitaciones por su compra de este producto Mustang AV! Ahora tiene en su poder un
producto fabricado con materiales resistentes, basado en un diseño muy bien meditado.
Por ello, Mustang AV responde de los posibles defectos de material o fabricación con una
garantía de 10 años.
Mustang AV no se hace responsable de modicaciones, instalaciones inadecuadas o
instalaciones que superen el rango de peso especicado. En la medida en que la ley lo
permita, Mustang AV no se hace responsable de ninguna otra garantía, expresa o implícita, incluso las garantías de aptitud para un n determinado o de comercialización.
Mustang AV no se hace responsable de ningún tipo de daños causados por el uso de los
productos Mustang AV o por el uso inapropiado de dichos productos. Mustang AV no es
responsable de los daños incidentales o emergentes. Dentro de éstos se incluyen todo
tipo de gastos que pudieran surgir de las reparaciones de productos Mustang AV que no
se hayan realizado en Mustang AV.
Nous vous félicitons pour l’achat de ce produit Mustang AV! Vous venez d’acquérir un
produit réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans
les moindres détails. Mustang AV est ainsi en mesure de garantir ses produits pendant 10
ans contre les défauts de matériaux et de fabrication.
Mustang AV rejette toute responsabilité relativement à quelque problème pouvant être associé à une modication d’un produit, à une mauvaise installation ou à une installation ne
respectant pas les limites de charge. Sous réserve des lois en vigueur, Mustang AV réfute
toute autre garantie expresse ou implicite, notamment toute garantie de commercialisa-
tion ou de convenance à un usage quelconque. Mustang AV réfute toute responsabilité
pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits
Mustang AV. Mustang AV réfute également toute responsabilité pour quelque dommage
accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre pour la
réparation de produits Mustang AV par une personne ne travaillant pas pour Mustang AV.
Les spécications sont sujettes à changement sans préavis.
WARRANTY CONTINUED
NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MUSTANG PRODUCT WARRANTY APPLIES
ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE
UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO
DE MUSTANG TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ
LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER
INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.
AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT MUSTANG
S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A
ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS POURRA VOUS
RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.
Las especicaciones están sujetas a cambios sin previo aviso.
9
MPJ-3-0001
Loading...
