Mustang MPJ-2KR18A User guide

www.mustangav.com [email protected]

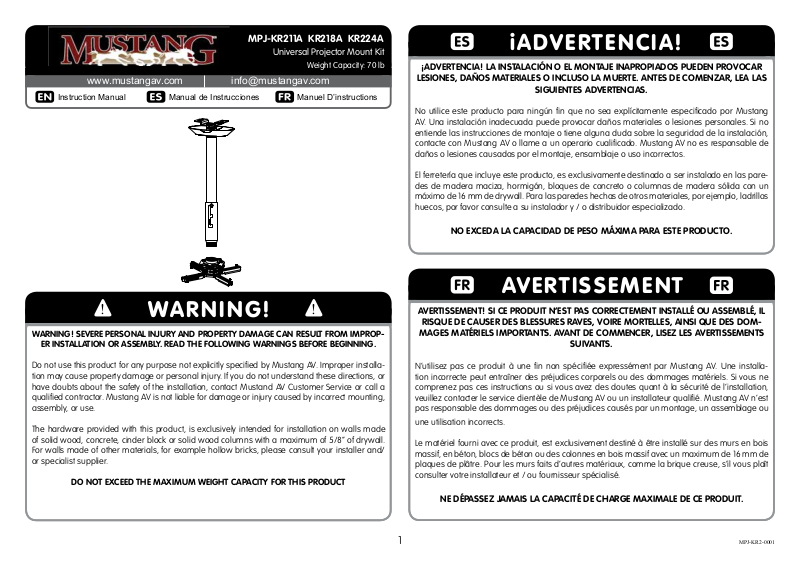

Instruction Manual

MPJ-KR211A KR218A KR224A

Universal Projector Mount Kit

Weight Capacity: 70 lb

Manuel D’instructionsManual de Instrucciones

iADVERTENCIA!

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS

SIGUIENTES ADVERTENCIAS.

No utilice este producto para ningún n que no sea explícitamente especicado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualicado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare­des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

AVERTISSEMENT

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROP-

ER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.

Do not use this product for any purpose not explicitly specied by Mustang AV. Improper installa­tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Mustand AV Customer Service or call a
qualied contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.

The hardware provided with this product, is exclusively intended for installation on walls made
of solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

WARNING!

AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-

MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS

SUIVANTS.

N’utilisez pas ce produit à une n non spéciée expressément par Mustang AV. Une installa­tion incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne
comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation,
veuillez contacter le service clientèle de Mustang AV ou un installateur qualié. Mustang AV n’est
pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou

une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

1

MPJ-KR2-0001

WEIGHT CAPACITY

PACKAGE CONTENTS

Maximum Weight Capacity

70lb / 31.7kg

Peso máximo de pantalla

Poids maximal de l’écran

!

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

#14 x 2.5”

A (2)

Contenido del paquete Contenu de l’emballage

MPJ-2

Security

B (2)

Washer

M (2)

Washer

I (4)

2mm Security

Wrench

L (1)

Set Screw

J (2)

M3 x 8mm

E (4)

M5 x 10mm

G-1 (4)

M4 x 10mm

F (4)

M6 x 10mm

H (4)

Wood bit 4mm - 5/32”. Masonary bit 8mm - 5/16”. Socket
wrench 3/8” and 13mm. Hammer if necessary.

Madera poco 4mm - 5/32”. Mampostería poco 8mm -5/16”.
3/8” y 13mm llave. Martillar si es necesario.

Peu de bois de 4 mm - 5/32”. peu maçonnerie 8m - 5/16”. 3/8”
et 13mm Clé à douille. Marteau si nécessaire.

M5 x 10mm

G-2 (4)

M4-M6 Security

Wrench

K (1)

D(1)

2

C(1)

MPJ-KR2-0001

PACKAGE CONTENTS

PACKAGE CONTENTS

INSTALLATION INSTRUCTIONS

Contenido del paquete Contenu de l’emballage

Contenido del paquete Contenu de l’emballage

Security

HH

(1)

(1)

II

EE
(4)

GG

(1)

DD

(4)

FF
(1)

S

A

AA

Instrucciones de instalación Instructions d’installation

!

Install only to wood joists that are a minimum of 2”x4”, the ceiling where the mount is being
attached may have a maximum drywall thickness of 5/8”.

Instale solo en vigas de madera que tengan un mínimo de 2 “x4”, el techo donde se monta
el soporte puede tener un grosor máximo de paneles de yeso de 5/8 “.

Installez uniquement sur des solives en bois d’un minimum de 2 “x4”, le plafond sur lequel le
support est xé peut avoir une épaisseur maximale de 5/8 “.

1a-1

Ensure that holes are on center of wood joist.
Asegúrese de que los agujeros están en el centro de la viga de madera.
Veiller à ce que les trous sont au centre des solives de bois.

WOOD JOIST INSTALLATION

WARNING!

!

B

F

1a-1

drill diameter

4mm
5/32”

3

drill depth

65mm / 2.5”

MPJ-KR2-0001

WOOD JOIST INSTALLATION1a-2

Use a 4mm - 5/32” wood bit to make a 65mm / 2.5” deep hole on marks.
Uso un 4 mm - 5 / 32“ poco de madera para hacer un 65mm / 2.5” hoyo profundo

en materia de marcas.
Utilisez un 4mm - 5 / 32” bits du bois pour faire un 65mm / 2.5” trou profond sur les

marques.

! !

Mounts are designed to be installed to a concrete ceiling with a minimum thickness of 8” and
minimum density of 2000psi. Do not install to a concrete that has any type drywall or other
nishing.

Los soportes están diseñados para instalarse en un techo de concreto con un espesor mínimo
de 8 “y una densidad mínima de 2000 psi. No instale en un concreto que tenga ningún tipo
de paneles de yeso u otro acabado.

WARNING!

1a-2

(F)

(M)

Les supports sont conçus pour être installés sur un plafond en béton d’une épaisseur mini­male de 8 “et d’une densité minimale de 2000 psi. Ne pas installer sur un béton qui a des
plaques de plâtre de type ou d’autres nitions.

1b-1

Use a 8mm - 5/16” masonry bit to make a 32mm / 1.25” deep hole on marks.
Uso un 8mm - 5/16“ broca de hormigón para hacer un 32mm / 1.25” hoyo profundo

en materia de marcas.
Utilisez un 8mm-5/16” bits de maçonnerie pour faire un 32mm/1.25” trou profond sur

les marques.

1b-1

STRUCTURAL CONCRETE INSTALLATION

drill diameter

8mm
5/16”

drill depth

32mm / 1.25”

4

MPJ-KR2-0001

1b-2

(MPHE516)

(F)

Expansion anchors not
included (kit MPHE-516)

Anclas de expansión no
incluidos (artículo de la
orden MPHE-516)

Ordonnance sur les lieux
pour MPHE-516

2

ASSEMBLE ADJUSTMENT COLUMN

Slide column (A) into column (AA). Adjust to desired length. Lock into place with
securing screws. Thread column into ceiling adapter.

Deslice la columna (A) en la columna (AA). Ajuste a la longitud deseada. Bloqueo en
su lugar con tornillos de jación. Insertar columna en el adaptador de techo.

Se glisser la colonne (A) dans la colonne (AA). Ajuster à la longueur désirée. Lock en
place avec des vis. Enler de colonne dans l’adaptateur de plafond.

2-1

2-2

2-3

1c-1

UNISTRUT INSTALLATION

Attach to unistrut using kit MPHU-2
Instalar para unistrut. El uso del equipos MPHU-2.
Installer le sur Unistrut. MPHU-2 Utiliser le kit de matériel.

1c-1

A

AA

(FF)

OR
o
ou

(GG)

(HH)

2-4

(EE)

OR

O
OU

(DD)

(II)

(EE)

OR

O
OU

(DD)

(S)

(I)

5

MPJ-KR2-0001

3-1

Thread the projector plate on to threaded pipe.
Atornille el soporte a la tubería.
Enrosque el soporte de jación al tubo roscado.

1.5” THREADED PIPE INSTALLATION

3-1

4-1

Loosen security screws as needed to adjust adapter to t the projector hole pattern.
Aoje los tornillos de seguridad según sea necesario para ajustar el adaptador para

encajar el patrón de agujeros del proyector.
Desserrer les vis de sécurité que nécessaire pour régler adaptateur pour s’adapter à

la conguration de trous du projecteur.

ATTACH UNIVERSAL BRACKET

3-2

4-1

(K)

Threaded

pipe

(C)

Front

(L)

(J)

4-2

(G-2)

(K)

(K)

(E-H)

Arrow points
to screen

Make sure arrow points to projector screen

Asegúrese de que la echa apunte a la

pantalla del proyector

(D)

3-2

Tighten security screw to lock the rotation.
Apriete el tornillo para bloquear la rotación.
Serrer la vis de sécurité pour bloquer la rotation.

1.5” THREADED PIPE INSTALLATION

Assurez-vous que la èche pointe l’écran

du projecteur à

ATTACH UNIVERSAL BRACKET4-2

Use screws (E-H) and allen wrenches (K) or (L) to attach universal adapter.
Si los tornillos (FL) se necesitan, a continuación, utilizar múltiples arandela (P).
Si les vis (FL) sont nécessaires, puis utilisez multi-rondelle (P).

6

MPJ-KR2-0001

5

5

INSTALL PROJECTOR VIA QUICK RELEASE

Slide projector into ceiling plate and tighten screws.

Proyector de diapositivas en la placa del techo y apretar el tornillo.
Projecteur de diapositives dans la plaque de plafond et serrez les vis de serrage.

WARRANTY

Congratulations on the purchase of this Mustang AV product! The product you now have in your pos-

session is made of durable materials and is based on a design, every detail of which has been me-

ticulously thought-out. That is why Mustang AV products are covered by a 10-year warranty against

defects in materials or manufacturing.

Mustang AV disclaims any liability for modications, improper installations, or installations over the

specied weight range. To the maximum extent permitted by law, Mustang AV disclaims any other

warranties, expressed or implied, including warranties of tness for a particular purpose and war-

ranties of merchantability. Mustang AV will not be liable for any damages arising out of the use of, or

inability to use, Mustang AV products. Mustang AV bears no responsibility for incidental or conse­quential damages. This includes, but is not limited to, any labor charges for the repair of Mustang

AV products performed by anyone other than Mustang AV.

Specications are subject to change without prior notice.

GARANTÍA

¡Felicitaciones por su compra de este producto Mustang AV! Ahora tiene en su poder un
producto fabricado con materiales resistentes, basado en un diseño muy bien meditado.

Por ello, Mustang AV responde de los posibles defectos de material o fabricación con una

garantía de 10 años.

Mustang AV no se hace responsable de modicaciones, instalaciones inadecuadas o

instalaciones que superen el rango de peso especicado. En la medida en que la ley lo

permita, Mustang AV no se hace responsable de ninguna otra garantía, expresa o im­plícita, incluso las garantías de aptitud para un n determinado o de comercialización.

Mustang AV no se hace responsable de ningún tipo de daños causados por el uso de los

productos Mustang AV o por el uso inapropiado de dichos productos. Mustang AV no es

responsable de los daños incidentales o emergentes. Dentro de éstos se incluyen todo

tipo de gastos que pudieran surgir de las reparaciones de productos Mustang AV que no

se hayan realizado en Mustang AV.

Las especicaciones están sujetas a cambios sin previo aviso.

7

MPJ-KR2-0001

GARANTIE

Nous vous félicitons pour l’achat de ce produit Mustang AV! Vous venez d’acquérir un

produit réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans

les moindres détails. Mustang AV est ainsi en mesure de garantir ses produits pendant 10

ans contre les défauts de matériaux et de fabrication.

Mustang AV rejette toute responsabilité relativement à quelque problème pouvant être as-

socié à une modication d’un produit, à une mauvaise installation ou à une installation ne

respectant pas les limites de charge. Sous réserve des lois en vigueur, Mustang AV réfute

toute autre garantie expresse ou implicite, notamment toute garantie de commercialisa-

tion ou de convenance à un usage quelconque. Mustang AV réfute toute responsabilité

pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits

Mustang AV. Mustang AV réfute également toute responsabilité pour quelque dommage

accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre pour la

réparation de produits Mustang AV par une personne ne travaillant pas pour Mustang AV.

Les spécications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MUSTANG PRODUCT WARRANTY APPLIES
ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE
UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WAR­RANTY INFORMATION.

AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO
DE MUSTANG TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ
LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER
INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.

AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT MUSTANG
S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A
ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS POURRA VOUS
RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.

8

MPJ-KR2-0001
