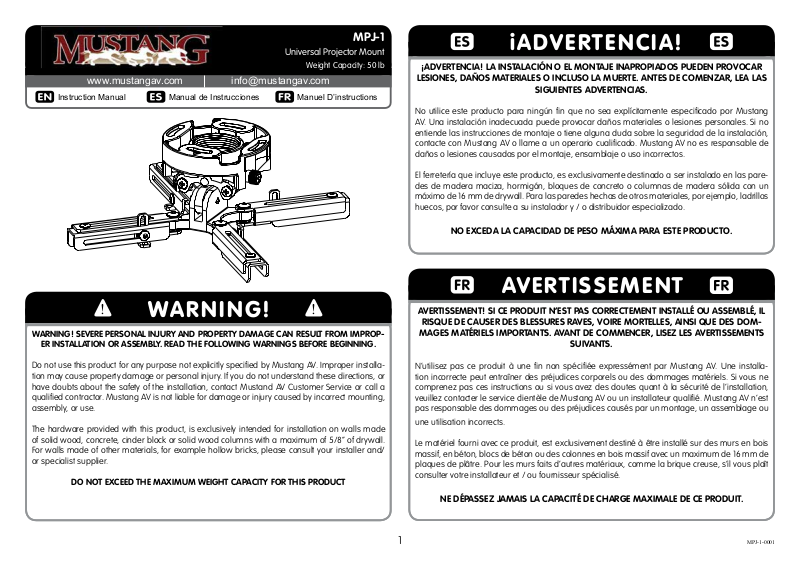

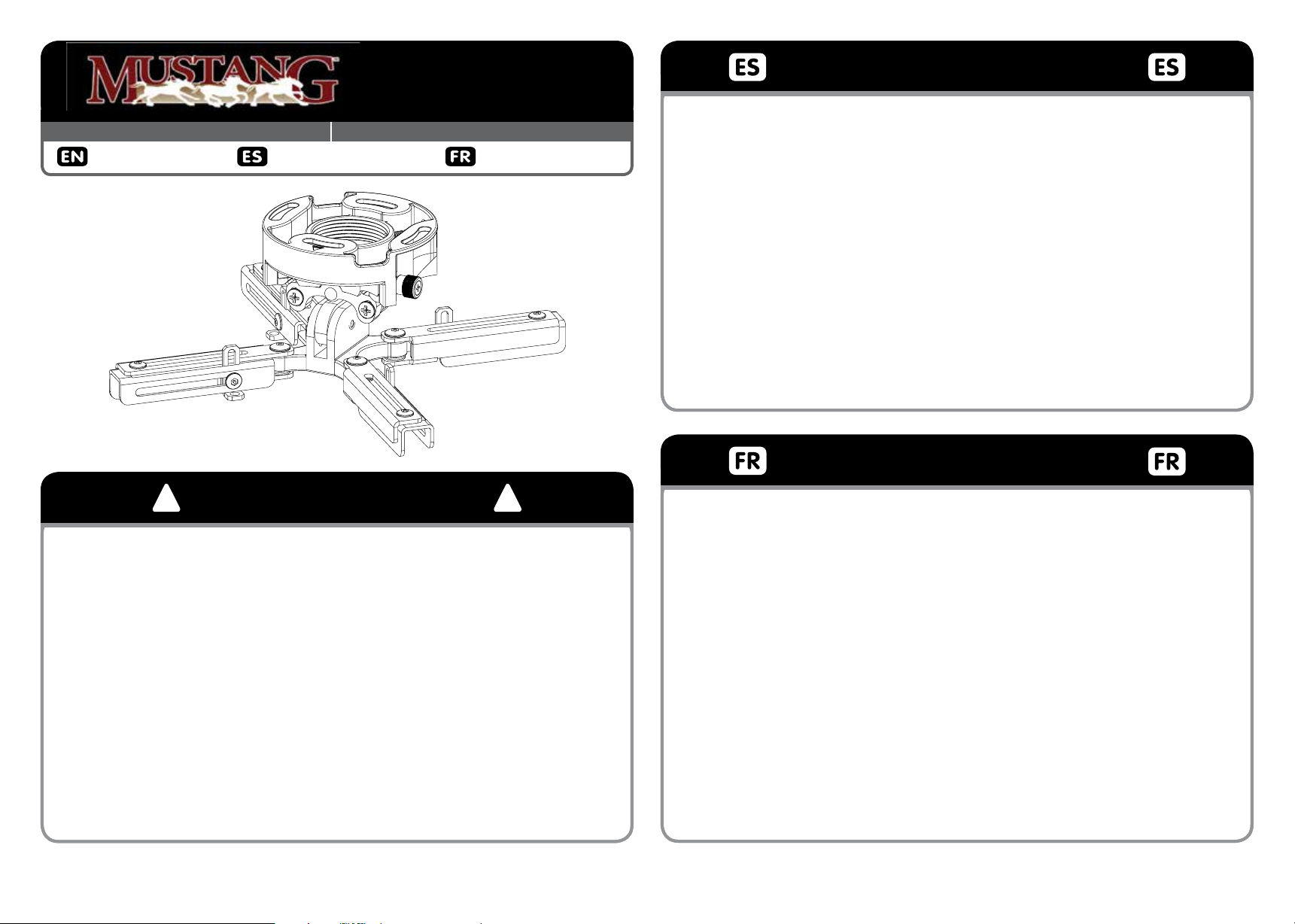

Page 1
www.mustangav.com [email protected]
Instruction Manual
MPJ-1
Universal Projector Mount
Weight Capacity: 50 lb
Manuel D’instructionsManual de Instrucciones
iADVERTENCIA!
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún n que no sea explícitamente especicado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualicado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las paredes de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
AVERTISSEMENT
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROP-
ER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
Do not use this product for any purpose not explicitly specied by Mustang AV. Improper installation may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Mustand AV Customer Service or call a
qualied contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.
The hardware provided with this product, is exclusively intended for installation on walls made
of solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING!
AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Mustang AV. Une installation incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne
comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation,
veuillez contacter le service clientèle de Mustang AV ou un installateur qualié. Mustang AV n’est
pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou
une utilisation incorrects.
Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
1
MPJ-1-0001
Page 2

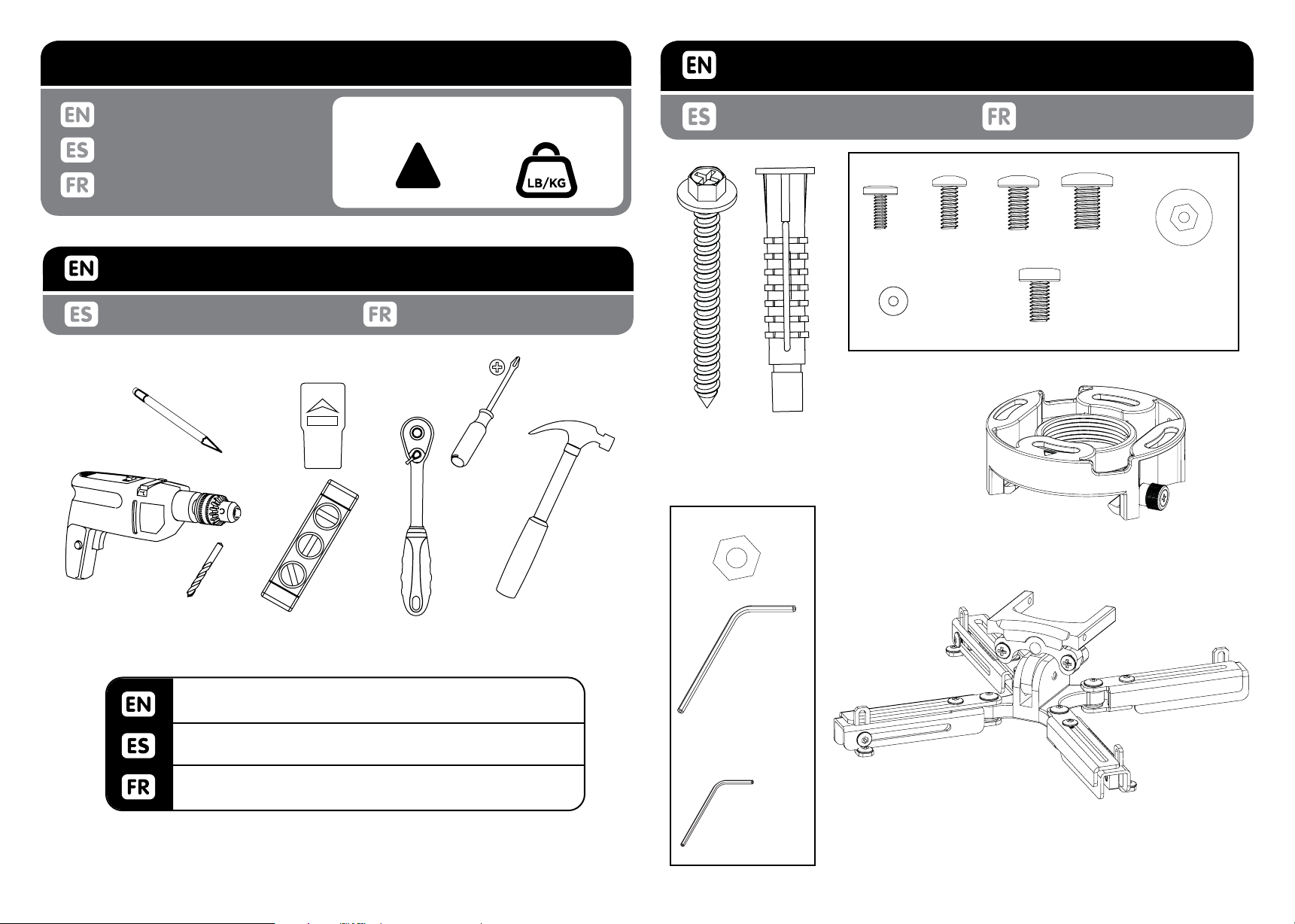

WEIGHT CAPACITY
PACKAGE CONTENTS
Maximum Weight Capacity
50lb / 22.7kg
Peso máximo de pantalla
Poids maximal de l’écran
!
CAUTION!
TOOLS REQUIRED
Herramientas necesarias Outils nécessaires
#14 x 2.5”
A (2)
Security
Contenido del paquete Contenu de l’emballage
Security
10-32x10
J (1)
M6 x 10mm
H (4)
C(1)
B (2)
M3 x 8mm
E (4)
Washer
I (4)
M4 x 10mm
F (4)
M5 x 10mm
G (4)
Wood bit 4mm - 5/32”. Masonary bit 10mm - 3/8”.
Hammer if necessary
Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”.
Martillar si es necesario
Peu de bois de 4mm - 5/32”. peu maçonnerie 10mm - 3/8”.
Marteau si nécessaire
M4-M6 Security
Wrench
K (1)
M3 Security
Wrench
L (1)
2
D(1)
MPJ-1-0001
Page 3

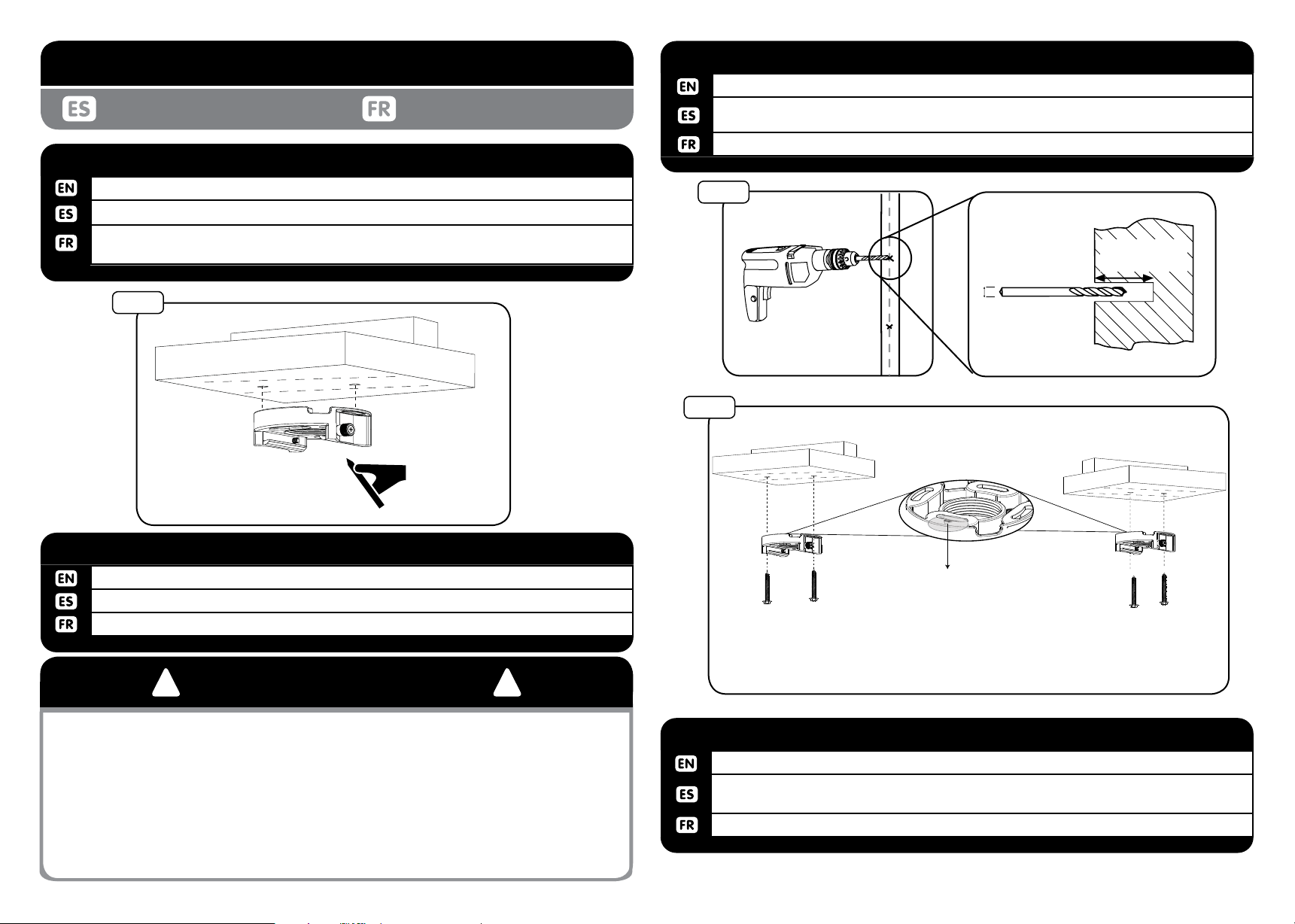

INSTALL INSTRUCTIONS
Instrucciones de instalación Instructions d’installation
1a-1
Using (C) to mark hole locations on middle of wood joist.
Usando (C) para marcar las ubicaciones de agujero en medio de viga de madera.
Utilisation (C) pour marquer les emplacements des trous sur le milieu de solives de
bois.
1a-1
WOOD JOIST INSTALLATION
(C)
WOOD JOIST INSTALLATION1a-2
Use a 4mm - 5/32” wood bit to make a 65mm / 2.5” deep hole on marks.
Use un 4 mm - 5 / 32“ poco de madera para hacer un 65mm / 2.5” hoyo profundo en materia
de marcas.
Utilisez un 4mm - 5 / 32” bits du bois pour faire un 65mm / 2.5” trou profond sur les marques.
1a-2
drill diameter
4mm
5/32”
1a-3
drill depth
65mm / 2.5”
WOOD JOIST INSTALLATION1a-1
Ensure that holes are on center of wood joist.
Asegúrese de que los agujeros están en el centro de la viga de madera.
Veiller à ce que les trous sont au centre des solives de bois.
! !
Install only to wood studs or wood joists that are a minimum of 2”x4”, the wall or ceiling where the
mount is being attached may have a maximum drywall thickness of 5/8”.
Instale solamente a los postes de madera o vigas de madera que son un mínimo de 2“x4”, la
pared o el techo donde se une el monte pueden tener un espesor máximo de paneles de yeso
de 5/8“.
Installez uniquement les montants ou des poutres qui sont un minimum de 2“x4”, mur ou au
plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre maximum
de 5/8“.
WARNING!
Make sure arrow points to projector screen
Asegúrese de que la echa apunte a la
(A)
Assurez-vous que la èche pointe l’écran du
pantalla del proyector
projecteur à
(A)
WOOD JOIST INSTALLATION1a-3
Attach projector ceiling interface with wood screws (A).
Use los tornillos de madera (A) para jar el límite máximo de interfaz del proyector a
la viga de madera.
Utilisez des vis à bois (A) pour xer la plaque de plafond à la poutre en bois.
3
MPJ-1-0001
Page 4

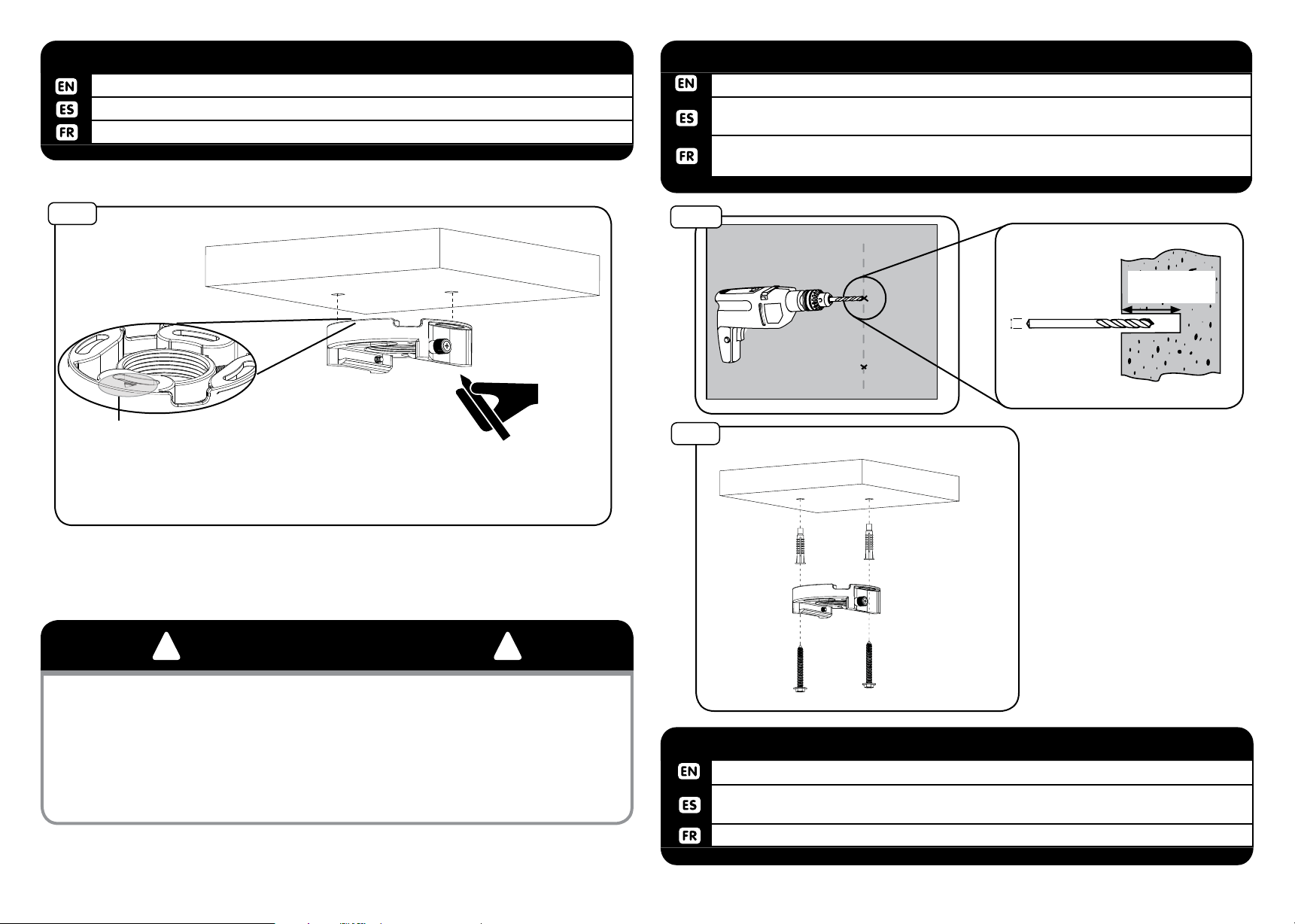

1b-1
Using (C) to mark hole locations.
Usando (C) para marcar ubicaciones de los agujeros.
Utilisation (C) pour marquer les emplacements des trous.
STRUCTURAL CONCRETE INSTALLATION
1b-2
Use a 10mm - 3/8” masonry bit to make a 65mm / 2.5” deep hole on marks.
Use un 10mm - 3 / 8“ broca de hormigón para hacer un 65mm / 2.5” hoyo profundo
en materia de marcas.
Utilisez un 10mm-3/8” bits de maçonnerie pour faire un 65mm/2.5” trou profond sur
les marques.
STRUCTURAL CONCRETE INSTALLATION
1b-1
Make sure arrow points to projector screen
Asegúrese de que la echa apunte a la
pantalla del proyector
Assurez-vous que la èche pointe l’écran
du projecteur à
(C)
1b-2
1b-3
(B)
drill diameter
10mm
3/8”
drill depth
65mm / 2.5”
! !
Install only to structural concrete ceiling, with density of at least 2000psi.
Instale únicamente a las supercies estructurales de hormigón, con una densidad de al menos 2000psi.
IInstallez seulement sur les surfaces de structure, faite de béton avec une densité d’au moins
2000psi.
WARNING!
(A)
1b-3
Install concrete anchors (B) and attach projector ceiling interface with screws (A).
Instale los anclajes de concreto (B) y conecte la interfaz del proyector del techo con
los tornillos (A).
Installer les ancrages de béton (B) et xez la plaque du projecteur avec les vis (A).
4
STRUCTURAL CONCRETE INSTALLATION
MPJ-1-0001
Page 5

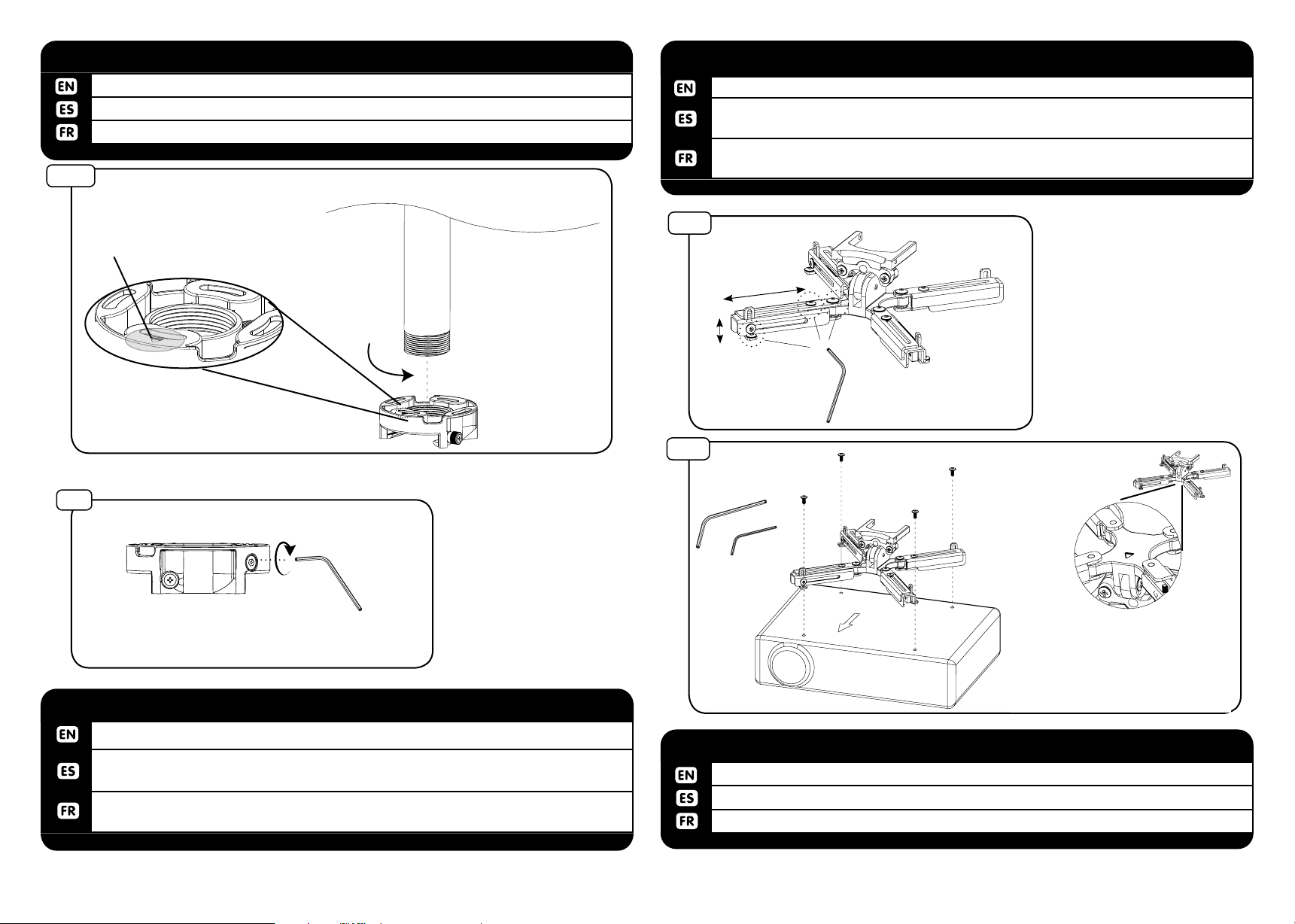

1c-1
1.5” THREADED PIPE INSTALLATION
Thread the projector plate on to threaded pipe.
Atornille el soporte a la tubería.
Enrosque el soporte de jación al tubo roscado.
1c-1
Make sure arrow points to projector screen
Asegúrese de que la echa apunte a la
pantalla del proyector
Assurez-vous que la èche pointe l’écran
du projecteur à
2
(C)
3-1
ATTACH UNIVERSAL BRACKET
Loosen security screws as needed to adjust adapter to t the projector hole pattern.
Aoje los tornillos de seguridad según sea necesario para ajustar el adaptador para encajar
el patrón de agujeros del proyector.
Desserrer les vis de sécurité que nécessaire pour régler adaptateur pour s’adapter à la conguration de trous du projecteur.
3-1
(D)
(K)
3-2
(E-H)
(K)
(L)
(K)
2
1.5” THREADED PIPE INSTALLATION
Allign arrow and tighten security screw to lock the rotation.
Alinee la echa con la pantalla del proyector. Apriete el tornillo para bloquear la
rotación.
Alignez la èche à l’écran du projecteur. Serrer la vis de sécurité pour bloquer la rota-
tion.
Make sure arrow points to projector screen
Asegúrese de que la echa apunte a la
pantalla del proyector
Assurez-vous que la èche pointe l’écran
du projecteur à
ATTACH UNIVERSAL BRACKET3-2
Use screws (E-H) and allen wrenches (K) or (L) to attach universal adapter.
Si los tornillos (FL) se necesitan, a continuación, utilizar múltiples arandela (P).
Si les vis (FL) sont nécessaires, puis utilisez multi-rondelle (P).
5
MPJ-1-0001
Page 6

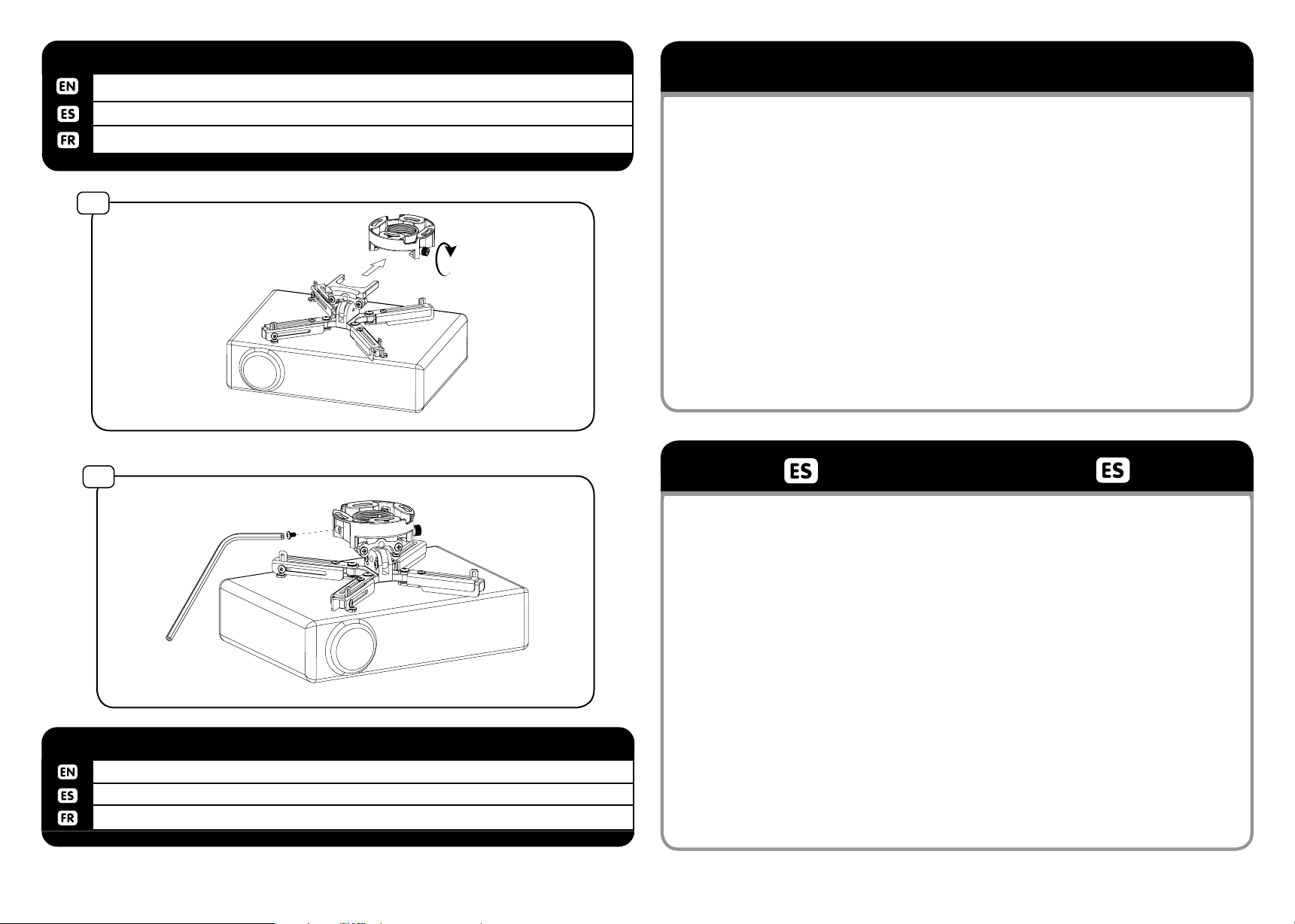

4
INSTALL PROJECTOR VIA QUICK RELEASE
Slide projector into ceiling plate and tighten thumb screw.
Proyector de diapositivas en la placa del techo y apretar el tornillo.
Projecteur de diapositives dans la plaque de plafond et serrez les vis de serrage.
WARRANTY
Congratulations on the purchase of this Mustang AV product! The product you now have in your pos-
session is made of durable materials and is based on a design, every detail of which has been meticulously thought-out. That is why Mustang AV products are covered by a 10-year warranty against
defects in materials or manufacturing.
4
5
(K)
5
Install security screw (J).
Instale el tornillo de seguridad (J).
Installer la vis de sécurité (J).
INSTALL SECURITY SCREW
(D)
Mustang AV disclaims any liability for modications, improper installations, or installations over the
(C)
specied weight range. To the maximum extent permitted by law, Mustang AV disclaims any other
warranties, expressed or implied, including warranties of tness for a particular purpose and war-
ranties of merchantability. Mustang AV will not be liable for any damages arising out of the use of, or
inability to use, Mustang AV products. Mustang AV bears no responsibility for incidental or consequential damages. This includes, but is not limited to, any labor charges for the repair of Mustang
AV products performed by anyone other than Mustang AV.
Specications are subject to change without prior notice.
GARANTÍA
(J)
¡Felicitaciones por su compra de este producto Mustang AV! Ahora tiene en su poder un
producto fabricado con materiales resistentes, basado en un diseño muy bien meditado.
Por ello, Mustang AV responde de los posibles defectos de material o fabricación con una
garantía de 10 años.
Mustang AV no se hace responsable de modicaciones, instalaciones inadecuadas o
instalaciones que superen el rango de peso especicado. En la medida en que la ley lo
permita, Mustang AV no se hace responsable de ninguna otra garantía, expresa o implícita, incluso las garantías de aptitud para un n determinado o de comercialización.
Mustang AV no se hace responsable de ningún tipo de daños causados por el uso de los
productos Mustang AV o por el uso inapropiado de dichos productos. Mustang AV no es
responsable de los daños incidentales o emergentes. Dentro de éstos se incluyen todo
tipo de gastos que pudieran surgir de las reparaciones de productos Mustang AV que no
se hayan realizado en Mustang AV.
Las especicaciones están sujetas a cambios sin previo aviso.
6
MPJ-1-0001
Page 7
GARANTIE
Nous vous félicitons pour l’achat de ce produit Mustang AV! Vous venez d’acquérir un
produit réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans
les moindres détails. Mustang AV est ainsi en mesure de garantir ses produits pendant 10
ans contre les défauts de matériaux et de fabrication.
Mustang AV rejette toute responsabilité relativement à quelque problème pouvant être as-
socié à une modication d’un produit, à une mauvaise installation ou à une installation ne
respectant pas les limites de charge. Sous réserve des lois en vigueur, Mustang AV réfute
toute autre garantie expresse ou implicite, notamment toute garantie de commercialisa-
tion ou de convenance à un usage quelconque. Mustang AV réfute toute responsabilité
pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits
Mustang AV. Mustang AV réfute également toute responsabilité pour quelque dommage
accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre pour la
réparation de produits Mustang AV par une personne ne travaillant pas pour Mustang AV.
Les spécications sont sujettes à changement sans préavis.
WARRANTY CONTINUED
NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MUSTANG PRODUCT WARRANTY APPLIES
ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE
UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WARRANTY INFORMATION.
AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO
DE MUSTANG TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ
LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER
INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.
AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT MUSTANG
S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A
ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS POURRA VOUS
RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.
7
MPJ-1-0001
Loading...
