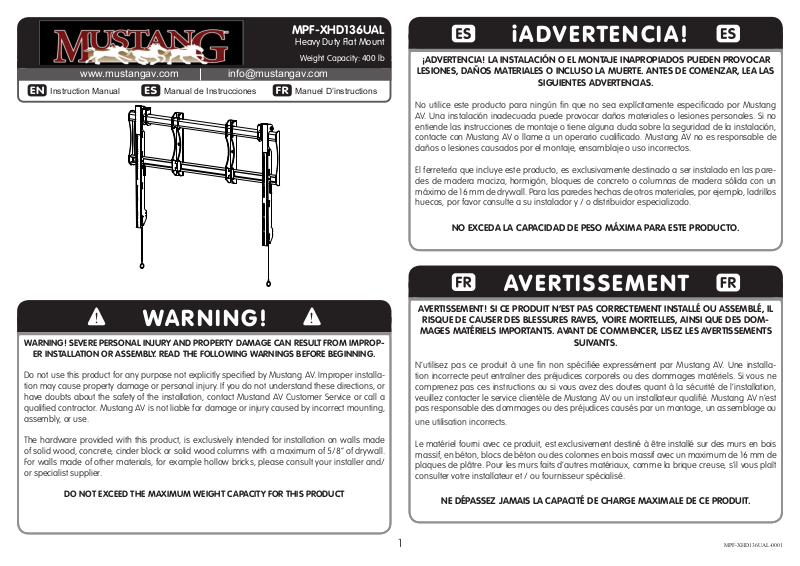

Mustang MPF-XHD136UAL User guide

www.mustangav.com [email protected]

Instruction Manual

MPF-XHD136UAL

Heavy Duty Flat Mount

Weight Capacity: 400 lb

Manuel D’instructionsManual de Instrucciones

iADVERTENCIA!

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS

SIGUIENTES ADVERTENCIAS.

No utilice este producto para ningún fin que no sea explícitamente especificado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualificado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare­des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

AVERTISSEMENT

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROP-

ER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.

Do not use this product for any purpose not explicitly specified by Mustang AV. Improper installa­tion may cause property damage or personal injury. If you do not understand these directions, or
have doubts about the safety of the installation, contact Mustand AV Customer Service or call a
qualified contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.

The hardware provided with this product, is exclusively intended for installation on walls made
of solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/
or specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

WARNING!

AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-

MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS

SUIVANTS.

N’utilisez pas ce produit à une fin non spécifiée expressément par Mustang AV. Une installa­tion incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne
comprenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation,
veuillez contacter le service clientèle de Mustang AV ou un installateur qualifié. Mustang AV n’est
pas responsable des dommages ou des préjudices causés par un montage, un assemblage ou

une utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

1

MPF-XHD136UAL-0001

WEIGHT CAPACITY

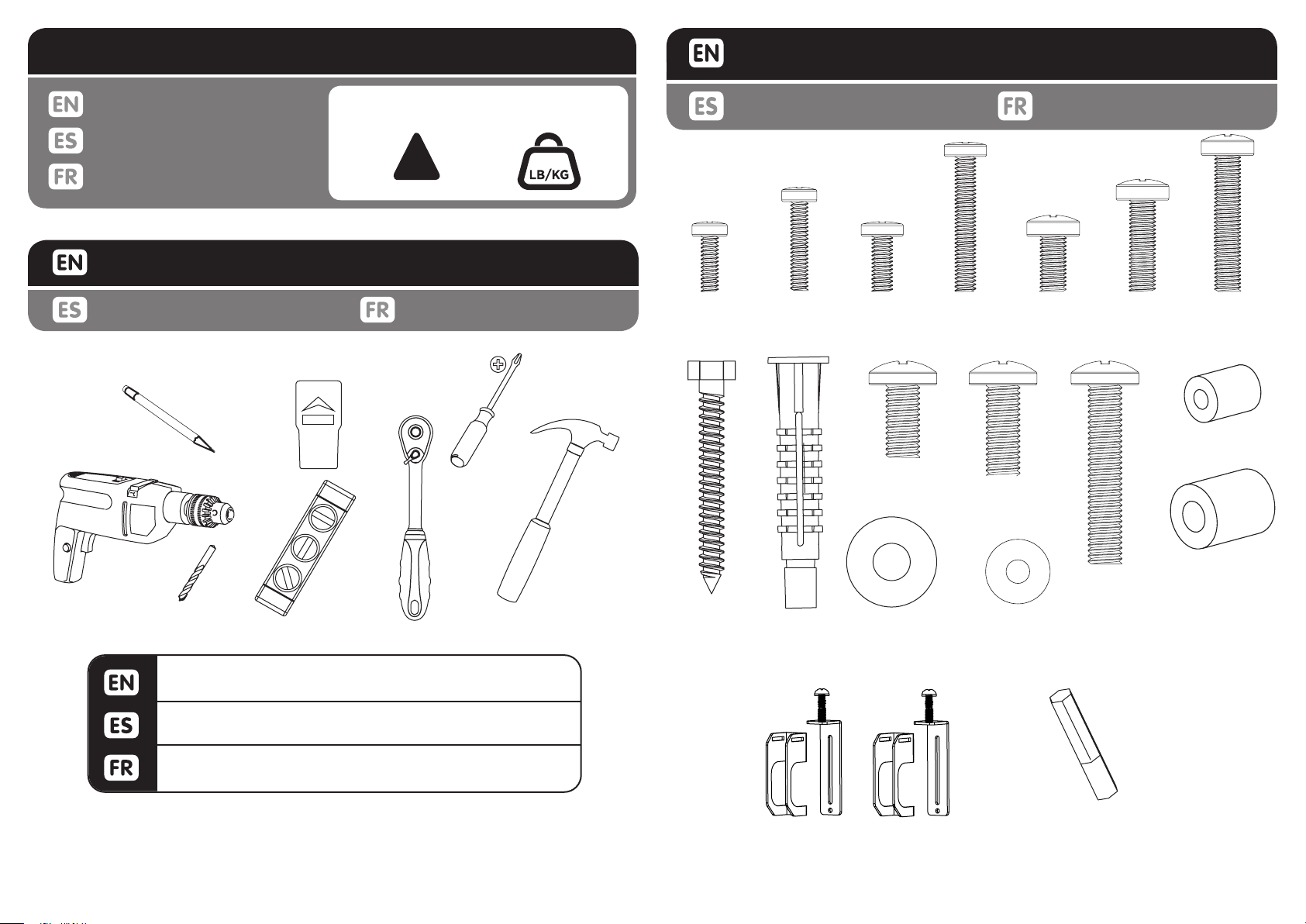

PACKAGE CONTENTS

Maximum Weight Capacity

400lb / 181kg

Peso máximo de pantalla

Poids maximal de l’écran

!

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

M4 x 12mm

F (4)

Contenido del paquete Contenu de l’emballage

M4 x 20mm

G(4)

M5 x 12mm

H (4)

M8 x 16mm

N (4)

M5 x 30mm

I (4)

M8 x 20mm

O (4)

M6 x 12mm

J (4)

M6 x 20mm

K (4)

M6 x 30mm

L(4)

M4 / M5 Spacer

R (4)

Wood bit 6mm - 7/32” Masonary bit 11mm - 7/16”. Socket
wrench 13mm. Hammer if necessary.

Madera poco 6mm-7/32 “. poco mampostería 11 mm-7/16“.
Toma llave de 13 mm. Hammer si es necesario.

Bois peu 6mm-7/32 “. peu maçonnerie 11mm-7/16“. 13mm
Clé à douille. Marteau si nécessaire.

2

8mm x 65mm

A (4)

B (4)

M8 Washer

U (12)

Locking Brackets

E (2)

M5 Washer

V (4)

M8 x 40mm

P (4)

5mm adapter

T (1)

M6 / M8 Spacer

S (4)

MPF-XHD136UAL-0001

PACKAGE CONTENTS

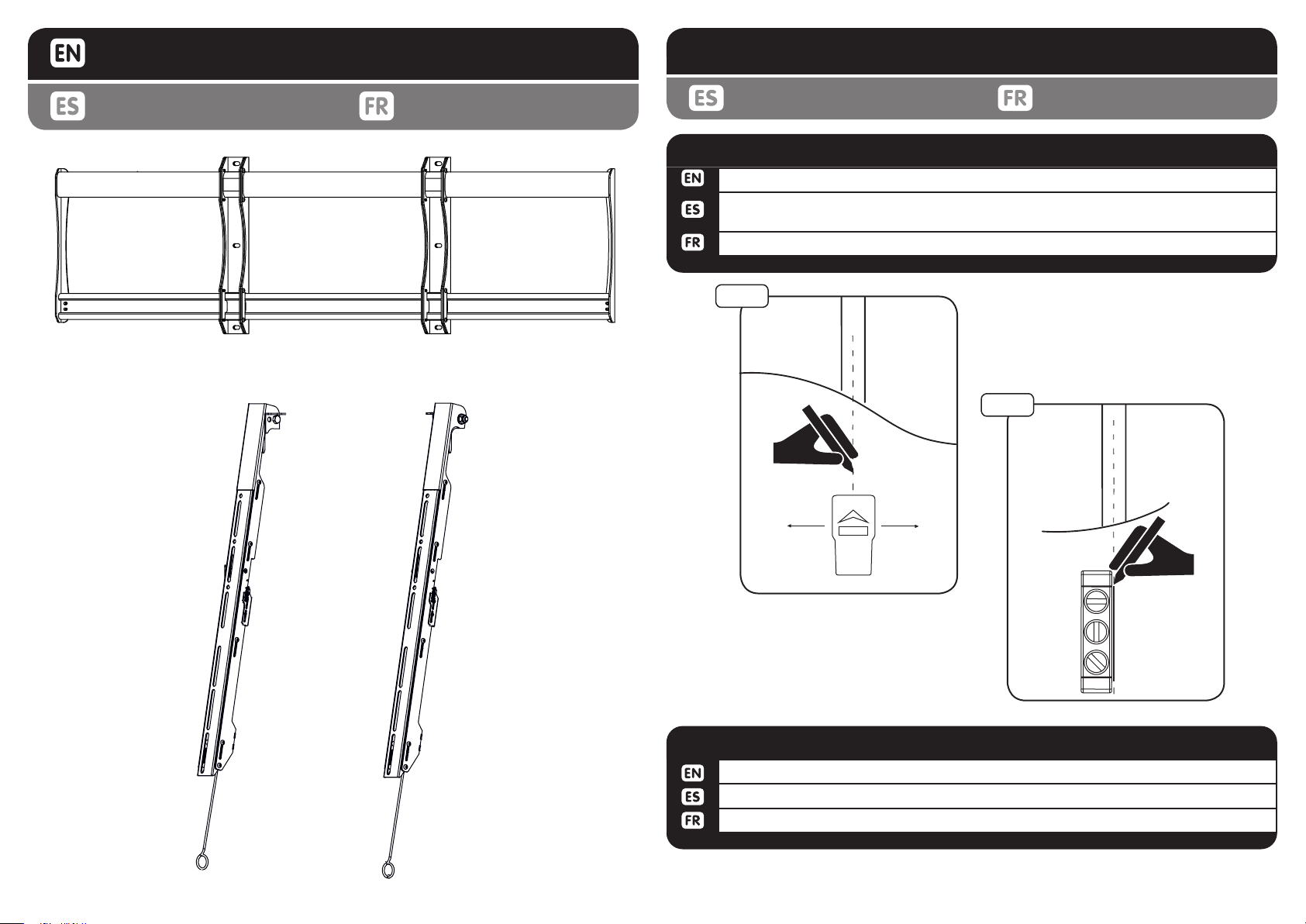

INSTALL INSTRUCTIONS

Contenido del paquete Contenu de l’emballage

Wall Plate

C (1)

Instrucciones de instalación Instructions d’installation

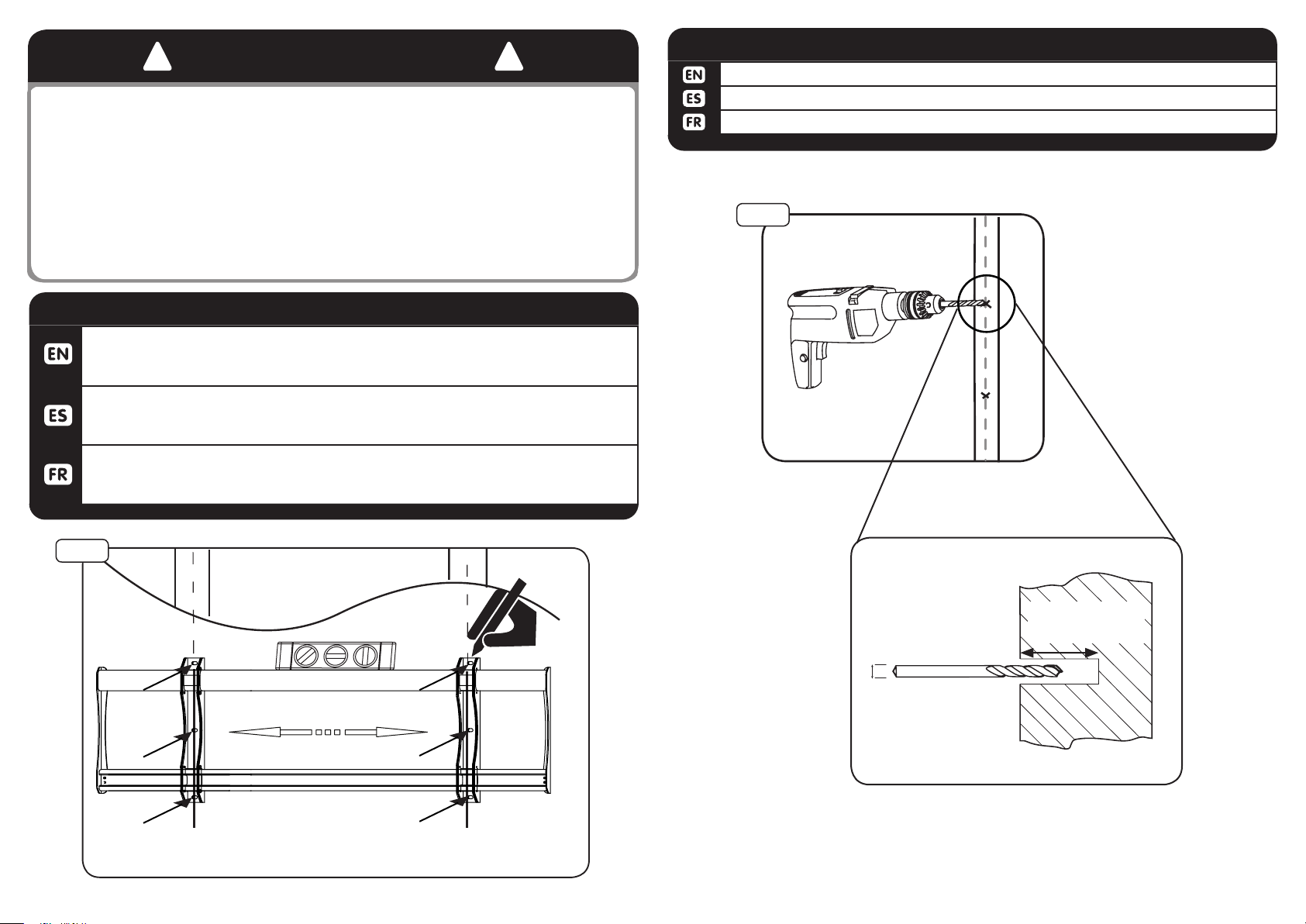

1a-1

Using stud finder locate centers of 2 studs.
Uso de localizador de montantes de localizar los centros de 2 montantes estructura-

les.
Utilisez localisateur de montants pour localiser les centres de deux piliers structurels.

1a-1

WOOD STUD INSTALLATION

1a-2

Hanger Brackets

D (2)

WOOD STUD INSTALLATION1a-2

Using level draw a vertical line at stud center.
Con un nivel trace una línea vertical en el centro de postes de madera.
Utilisez un niveau et tracez une ligne verticale au centre du montant.

3

MPF-XHD136UAL-0001

! !

Install only to wood studs or wood joists that are a minimum of 2”x4”, the wall or ceiling
where the mount is being attached may have a maximum drywall thickness of 5/8”.

Instale solamente a los postes de madera o vigas de madera que son un mínimo de 2“x4”,
la pared o el techo donde se une el monte pueden tener un espesor máximo de paneles de
yeso de 5/8“.

WARNING!

1a-4

Use a 6mm - 7/32” wood bit to make a 65mm - 2.5” hole on marks.

Utilice un 6mm - 7/32” para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 6mm - 7/32 bits de perçage pour percer des trous 65mm - 2.5”.

WOOD STUD INSTALLATION

Installez uniquement les montants ou des poutres qui sont un minimum de 2“x4”, mur ou
au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre
maximum de 5/8“.

WOOD STUD INSTALLATION1a-3

Use wall plate (C) to mark hole location on center line. The wall plate attachements
can be placed at different positions along the rail to accomadate multiple stud loca­tions. Top of wall plate

Utilice la placa de pared (C) para marcar la ubicación del orificio en la línea central.
Los accesorios de placa de pared se pueden colocar en diferentes posiciones a lo
largo del carril para acomodar múltiples posiciones de espárragos.

Utilisez la plaque murale (C) pour marquer l’emplacement du trou sur la ligne cen­trale. Les attaches de la plaque murale peuvent être placées à différentes positions
le long du rail pour accueillir plusieurs emplacements de poteaux.

1a-3

1a-4

drill diameter

6mm
7/32”

drill depth

65mm / 2.5”

Note: The wall plate brackets can be adjusted to various positions

4

MPF-XHD136UAL-0001

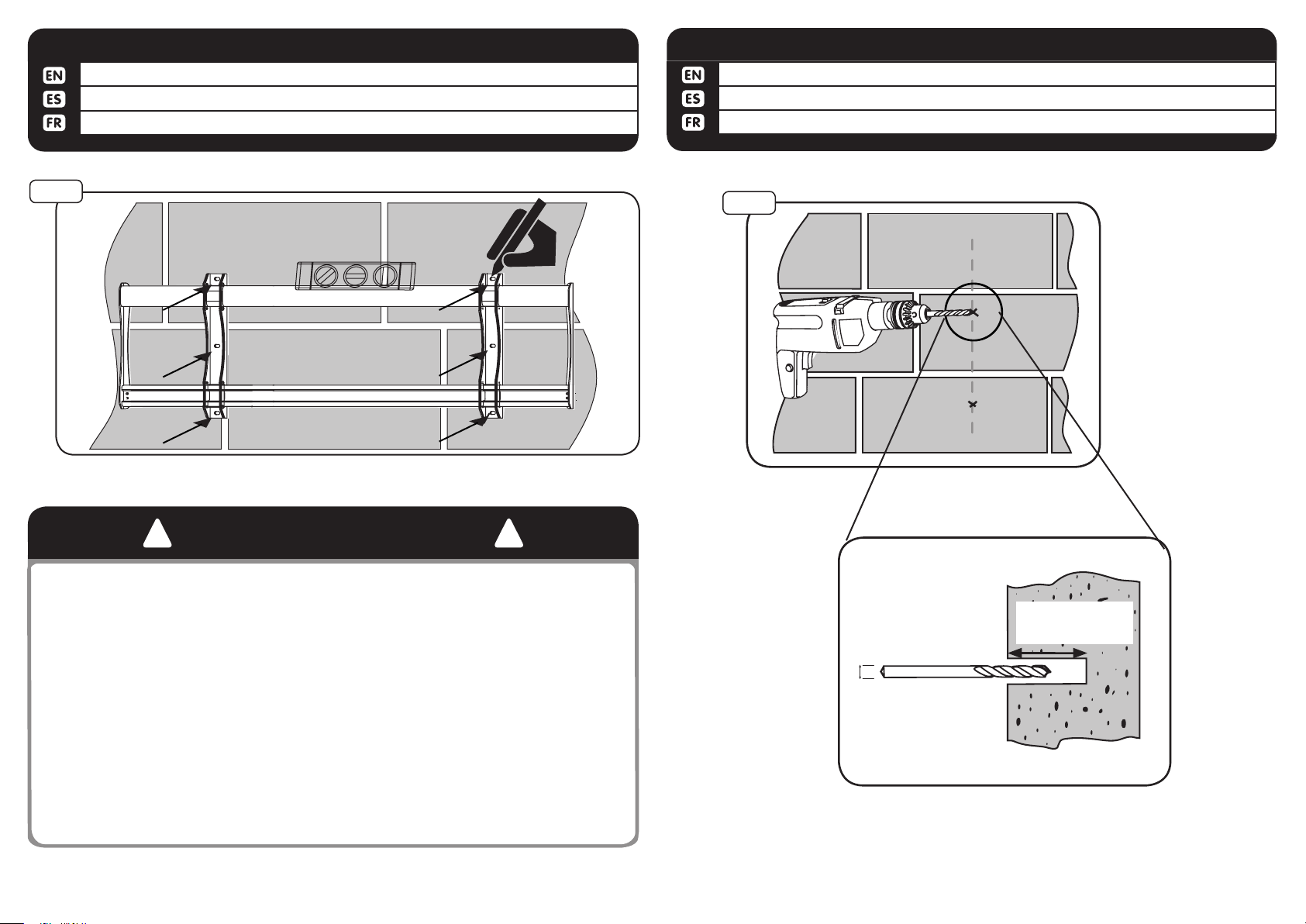

1b-1

Level wall plate, then mark 6 hole locations.
Nivele la placa de pared, a continuación, marque la ubicación de 6 agujeros.
Niveau de la plaque murale, puis marquer l’emplacement des 6 trous.

CINDER BLOCK & CONCRETE INSTALLATION

1b-2

Use 11 mm-7/16“ drill bit to drill 65mm - 2.5” holes on marks.

Utilice un 11 mm-7/16“ para perforar la madera poco 65mm - 2.5” agujeros.
Utilisez un 11 mm-7/16“ bits de forage pour percer 65mm - 2.5” po.

CINDER BLOCK & CONCRETE INSTALLATION

1b-1

! !

Mounts are designed to be installed to a concrete wall with a minimum thickness of 8” and
minimum density of 2000psi and 8”x8”x16” cinder block which meets ASTM C-90 specifica­tions. Do not drill into mortar joints. Do not install to a concrete wall or cinder block that has
any type drywall or other finishing.

Se monta están diseñados para ser instalados en un muro de hormigón con un espesor
mínimo de 8 “y la densidad mínima de 2000 psi y 8” x8 “x16” de bloques de cemento que
cumple con ASTM C-90 especificaciones. No taladre en juntas de mortero. No lo instale en
un bloque de pared o de cemento de hormigón que tiene cualquier tipo de paneles de yeso
u otro acabado.

WARNING!

1b-2

drill diameter

11mm

7/16”

drill depth

65mm / 2.5”

Montures sont conçus pour être installés sur un mur en béton d’une épaisseur minimale de 8
“et la densité supérieure à 2000 psi et 8” x8 “x16” en blocs de béton qui rencontre la norme
ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer
sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d’un autre finition.

5

MPF-XHD136UAL-0001

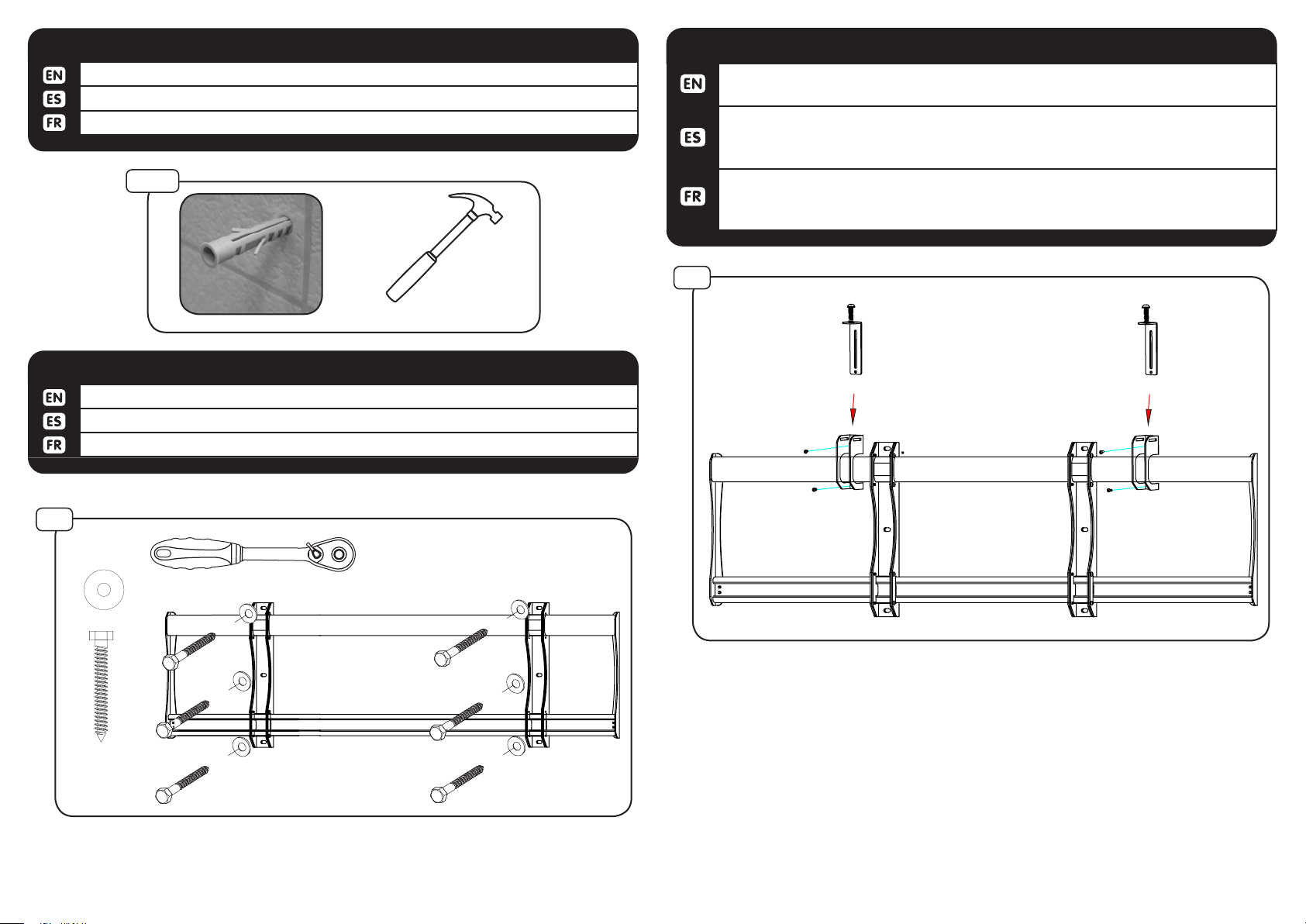

1b-3

Insert (B) into both holes. Use a hammer to tap in if necessary.

Insertar (B) en los agujeros. Utilice un martillo para golpear en caso de necesidad.
Insérer (B) dans les deux trous. Utilisez un marteau pour enfoncer dans le cas échéant.

CINDER BLOCK & CONCRETE INSTALLATION

1b-3

3

ATTACH LOCKING BRACKETS TO MOUNT

Using screws included with the locking brackets, attach locking brackets (E) to wall
plate mount (C). Do not turn top screws to lock.

El uso de tornillos que se incluyen con los soportes de fijación del soporte de fijación
adjunta (E) a la pared la placa de montaje (C). Girar el tornillo superior para que
encaje en su lugar.

Utilisation de vis fournies avec les supports de verrouillage attach verrouillage sup­port (E) pour montage mural plaque (C). Tourner la vis supérieure pour verrouiller en
place.

B

INSTALL WALL PLATE2

Fasten wall plate to wall using screw (A) and washer (U).
Fije la placa de pared a pared con el tornillo (A) y la arandela (U).
Fixer la plaque murale au mur avec la vis (A) et la rondelle (U).

2

3

8mm x 65mm

A

6

MPF-XHD136UAL-0001

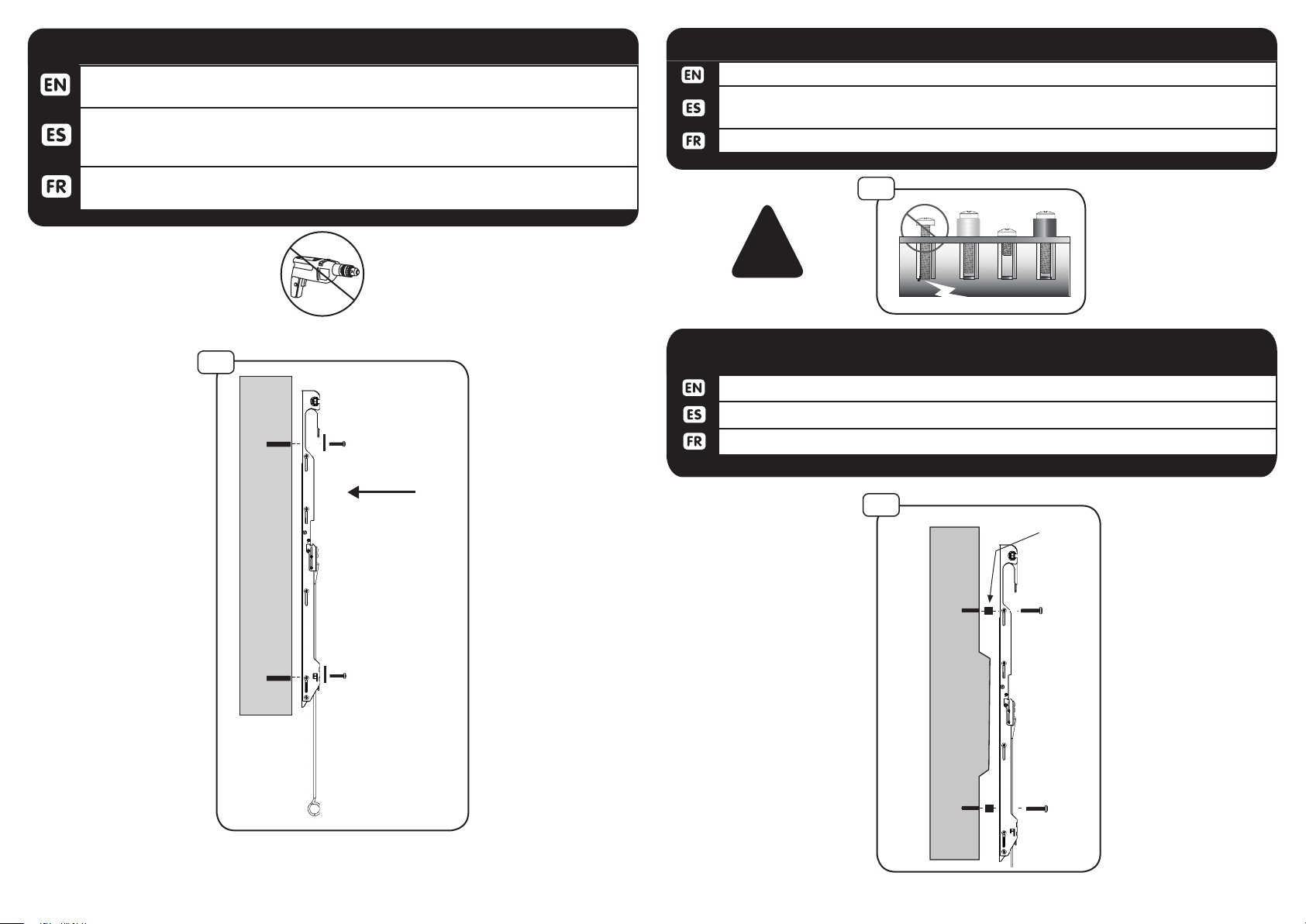

4-1

Align mount bracket (D) to holes on back of TV. Fasten using supplied hardware with
a screwdriver. Hand tools only.

Alinee el soporte de montaje (D) a los agujeros en la parte posterior de la televisión.
Sujete con partes que vienen con un destornillador. Herramientas de mano sola­mente.

Aligner le support de montage (D) dans les trous à l’arrière du téléviseur. Fixer à l’aide
de matériel fourni avec un tournevis. Outils à main seulement..

ATTACH MOUNT BRACKETS

ATTACH MOUNT BRACKETS4-2

If screws bottom out use washers (not included) to eliminate slack.
Si los tornillos tocó fondo a continuación, utilizar arandelas (no incluidos) para elimi-

nar la holgura.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) afin d’éliminer mou.

4-2

!

4-1

Screws

(F-P)

ATTACH MOUNT BRACKETS4-3

Use spacers (R / S) between TV and mount if needed.
Utilice espaciadores (R / S) entre la televisión y montar si es necesario.
Utiliser des entretoises (R / S) entre le téléviseur et le support métallique si nécessaire.

4-3

Spacer

R or S

7

MPF-XHD136UAL-0001

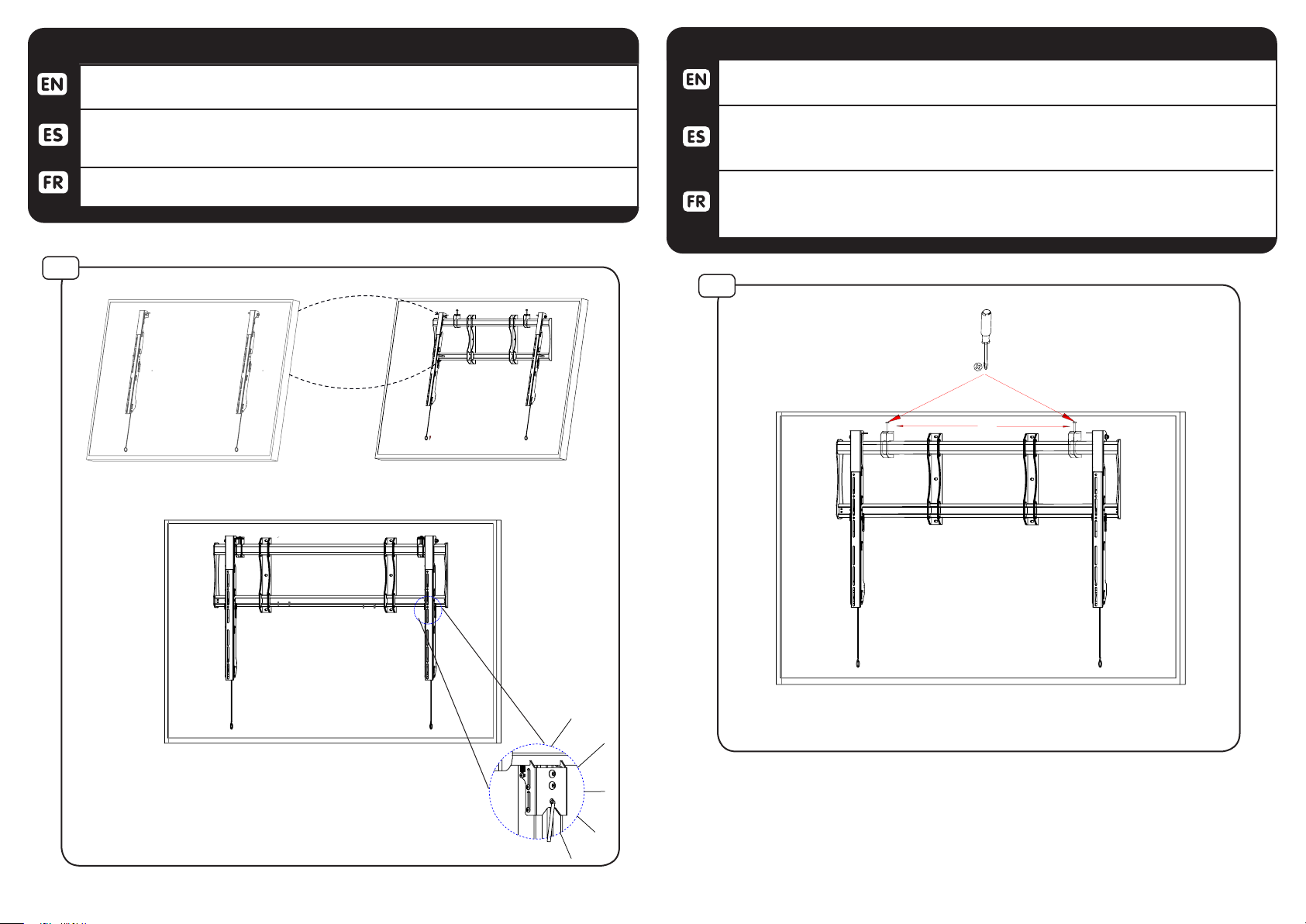

5

Hook top of bracket over the top of wall mount then lower down and tilt toward wall.
You will hear a click when the mechanism locks in place.

Parte superior del gancho de soporte sobre la parte superior del soporte de pared
a continuación, más abajo y la inclinación hacia la pared. Oirá un clic cuando el
mecanismo de cierre es en su lugar.

Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers
le mur. Vous entendrez un déclic lorsque le mécanisme de verrouillage en place.

5

HANG TV

6

Slide locking brackets (E) to hanger brackets until notches fit flush with hanger brack­ets. Turn top screws on locking brackets to secure in place.

Deslice los soportes de bloqueo (E) a los soportes de suspensión hasta que las
muescas encajen con los soportes de suspensión. Gire los tornillos superiores de los
soportes de fijación para fijarlos en su lugar.

Faites glisser les supports de verrouillage (E) sur les supports de suspension jusqu’à
ce que les encoches soient alignées avec les supports de suspension. Tournez les vis
supérieures sur les supports de verrouillage pour les fixer en place.

6

LOCK HANGER BRACKETS INTO PLACE

8

MPF-XHD136UAL-0001

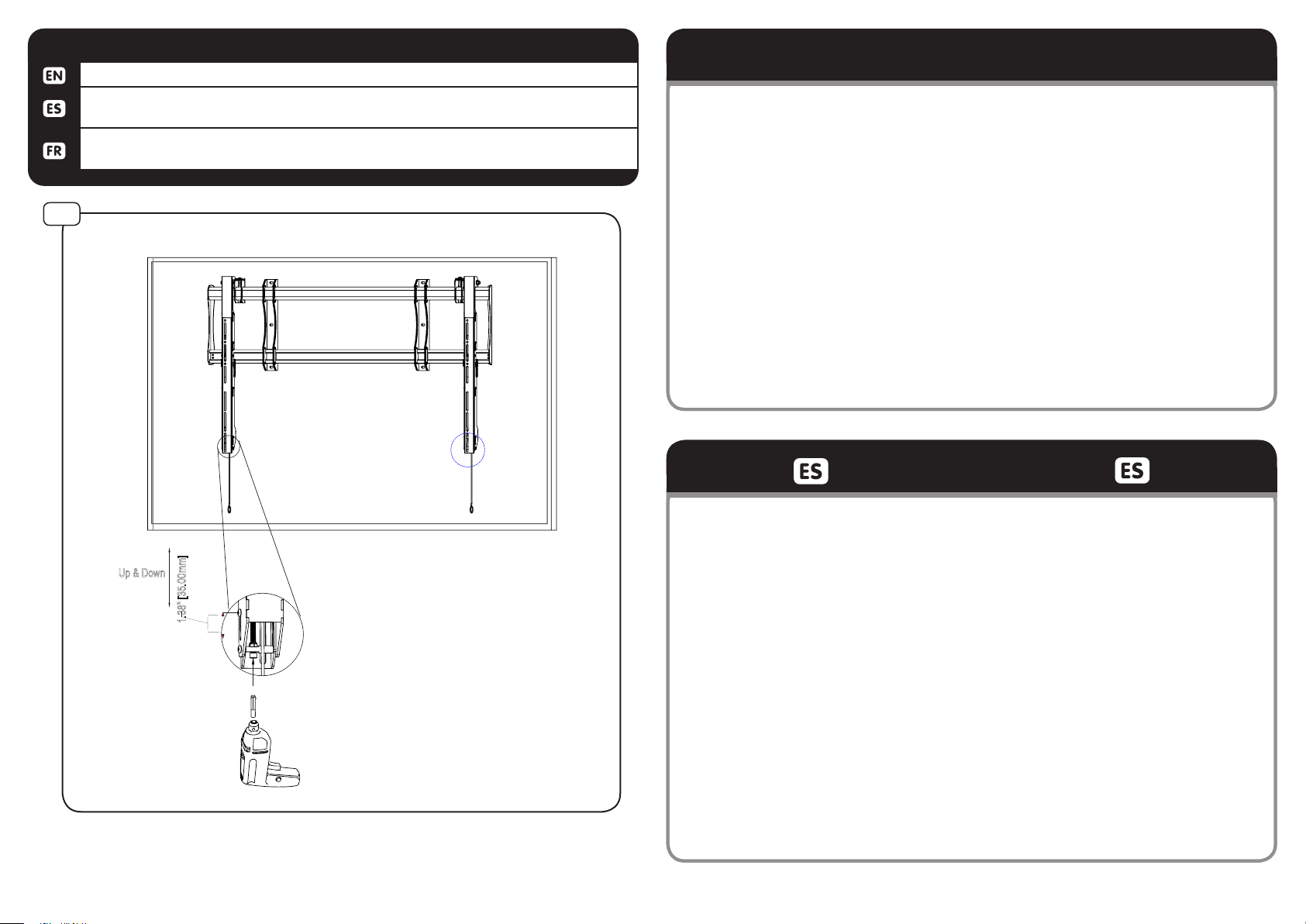

7

Adjust TV level if needed using included hex drill bit (T) on bottom of hanger brackets.
Ajustar el nivel de la TV si es necesario usando incluidos broca hexagonal en so-

portes (T) inferiores o de suspensión.
Régler le niveau du téléviseur si nécessaire en utilisant inclus foret hexagonal de

pédalier (T) ou suspension.

LEVEL TV

7

WARRANTY

Congratulations on the purchase of this Mustang AV product! The product you now have in your pos-

session is made of durable materials and is based on a design, every detail of which has been me­ticulously thought-out. That is why Mustang AV products are covered by a 10-year warranty against

defects in materials or manufacturing.

Mustang AV disclaims any liability for modifications, improper installations, or installations over the

specified weight range. To the maximum extent permitted by law, Mustang AV disclaims any other

warranties, expressed or implied, including warranties of fitness for a particular purpose and war-

ranties of merchantability. Mustang AV will not be liable for any damages arising out of the use of, or

inability to use, Mustang AV products. Mustang AV bears no responsibility for incidental or conse­quential damages. This includes, but is not limited to, any labor charges for the repair of Mustang

AV products performed by anyone other than Mustang AV.

Specifications are subject to change without prior notice.

GARANTÍA

Up & Down

1.38" [35.00mm]

¡Felicitaciones por su compra de este producto Mustang AV! Ahora tiene en su poder un

producto fabricado con materiales resistentes, basado en un diseño muy bien meditado.

Por ello, Mustang AV responde de los posibles defectos de material o fabricación con una

garantía de 10 años.

Mustang AV no se hace responsable de modificaciones, instalaciones inadecuadas o

instalaciones que superen el rango de peso especificado. En la medida en que la ley lo

permita, Mustang AV no se hace responsable de ninguna otra garantía, expresa o im-

plícita, incluso las garantías de aptitud para un fin determinado o de comercialización.

Mustang AV no se hace responsable de ningún tipo de daños causados por el uso de los

productos Mustang AV o por el uso inapropiado de dichos productos. Mustang AV no es

responsable de los daños incidentales o emergentes. Dentro de éstos se incluyen todo

tipo de gastos que pudieran surgir de las reparaciones de productos Mustang AV que no

se hayan realizado en Mustang AV.

Las especificaciones están sujetas a cambios sin previo aviso.

9

MPF-XHD136UAL-0001

GARANTIE

Nous vous félicitons pour l’achat de ce produit Mustang AV! Vous venez d’acquérir un

produit réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans

les moindres détails. Mustang AV est ainsi en mesure de garantir ses produits pendant 10

ans contre les défauts de matériaux et de fabrication.

Mustang AV rejette toute responsabilité relativement à quelque problème pouvant être as-

socié à une modification d’un produit, à une mauvaise installation ou à une installation ne

respectant pas les limites de charge. Sous réserve des lois en vigueur, Mustang AV réfute

toute autre garantie expresse ou implicite, notamment toute garantie de commercialisa-

tion ou de convenance à un usage quelconque. Mustang AV réfute toute responsabilité

pour des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits

Mustang AV. Mustang AV réfute également toute responsabilité pour quelque dommage

accessoire ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre pour la

réparation de produits Mustang AV par une personne ne travaillant pas pour Mustang AV.

Les spécifications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MUSTANG PRODUCT WARRANTY APPLIES
ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE OF THE
UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY SPECIFIC WAR­RANTY INFORMATION.

AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRODUCTO
DE MUSTANG TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI REALIZÓ
LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA OBTENER
INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.

AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT MUSTANG
S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE PRODUIT A
ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS POURRA VOUS
RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.

10

MPF-XHD136UAL-0001
