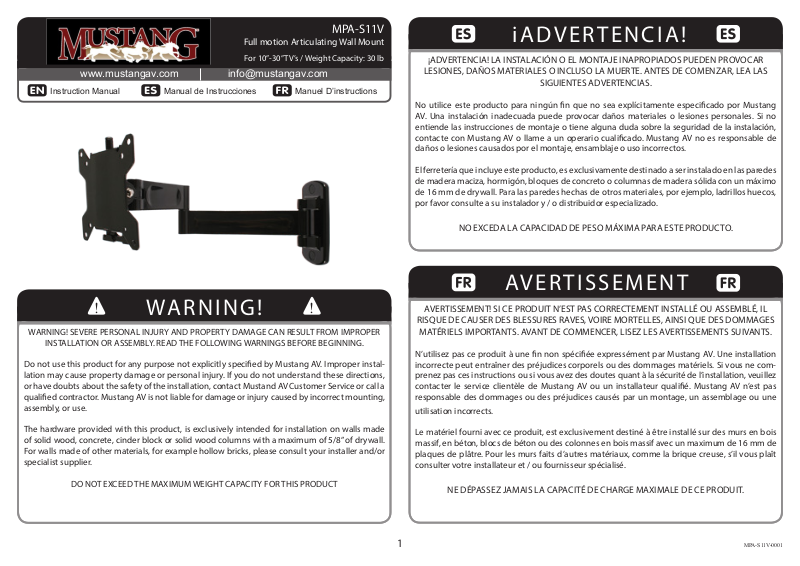

Mustang MPA-S11V User guide

www.mustangav.com [email protected]

Instruction Manual

MPA-S11V

Full motion Articulating Wall Mount

For 10”-30” TV’s / Weight Capacity: 30 lb

Manuel D’instructionsManual de Instrucciones

iADVERTENCIA!

¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR

LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS

SIGUIENTES ADVERTENCIAS.

No utilice este producto para ningún n que no sea explícitamente especicado por Mustang
AV. Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Mustang AV o llame a un operario cualicado. Mustang AV no es responsable de
daños o lesiones causados por el montaje, ensamblaje o uso incorrectos.

El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las paredes
de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un máximo
de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos huecos,
por favor consulte a su instalador y / o distribuidor especializado.

NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.

AVERTISSEMENT

! !

WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER

INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.

Do not use this product for any purpose not explicitly specied by Mustang AV. Improper instal­lation may cause property damage or personal injury. If you do not understand these directions,
or have doubts about the safety of the installation, contact Mustand AV Customer Service or call a
qualied contractor. Mustang AV is not liable for damage or injury caused by incorrect mounting,
assembly, or use.

The hardware provided with this product, is exclusively intended for installation on walls made
of solid wood, concrete, cinder block or solid wood columns with a maximum of 5/8” of drywall.
For walls made of other materials, for example hollow bricks, please consult your installer and/or
specialist supplier.

DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT

WARNING!

AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL

RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOMMAGES

MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS SUIVANTS.

N’utilisez pas ce produit à une n non spéciée expressément par Mustang AV. Une installation
incorrecte peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne com­prenez pas ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez
contacter le service clientèle de Mustang AV ou un installateur qualié. Mustang AV n’est pas
responsable des dommages ou des préjudices causés par un montage, un assemblage ou une

utilisation incorrects.

Le matériel fourni avec ce produit, est exclusivement destiné à être installé sur des murs en bois
massif, en béton, blocs de béton ou des colonnes en bois massif avec un maximum de 16 mm de
plaques de plâtre. Pour les murs faits d’autres matériaux, comme la brique creuse, s’il vous plaît
consulter votre installateur et / ou fournisseur spécialisé.

NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.

1

MPA-S11V-0001

WEIGHT CAPACITY

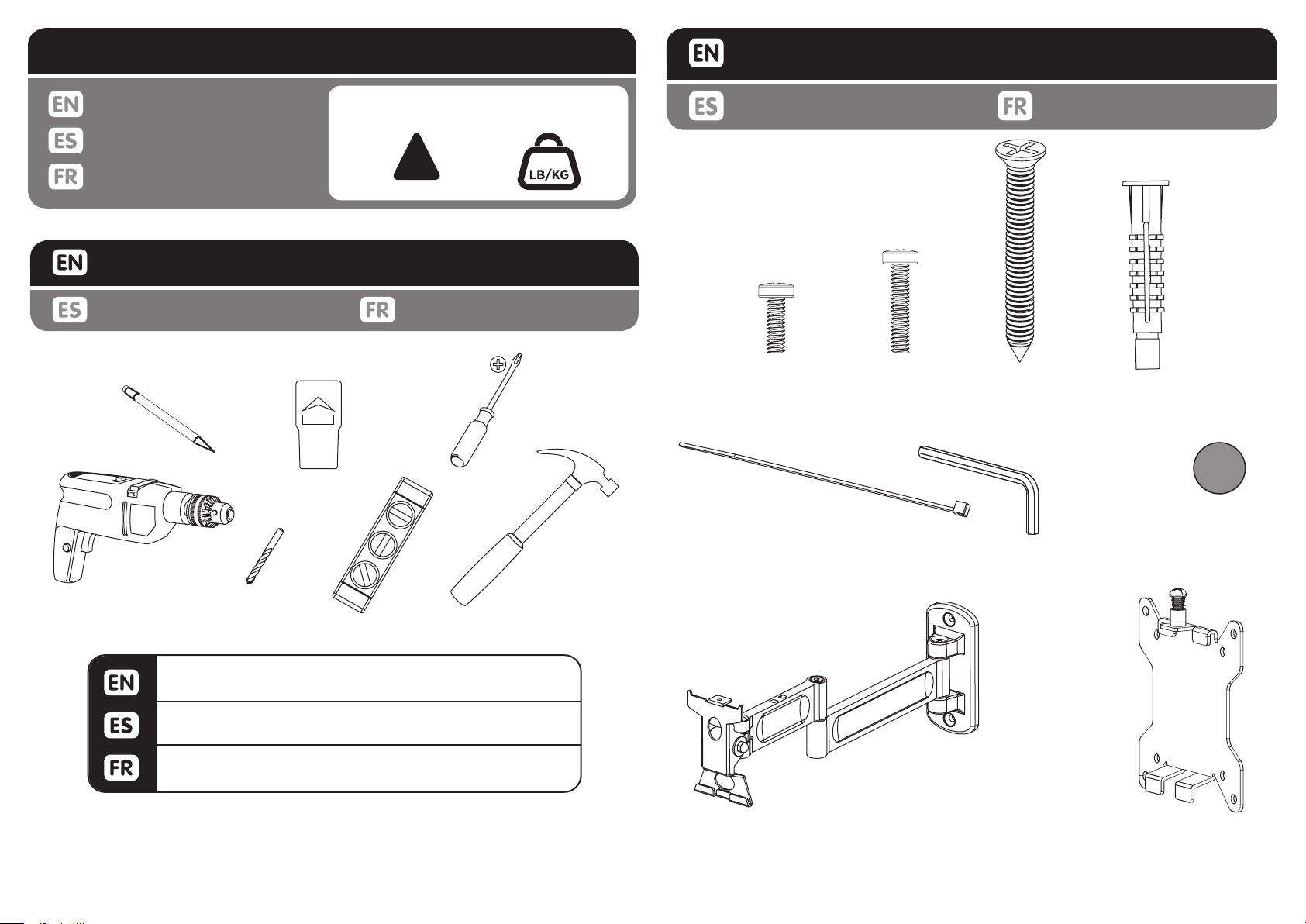

PACKAGE CONTENTS

Maximum Weight Capacity

Peso máximo de pantalla

Poids maximal de l’écran

30lb / 14kg

!

CAUTION!

TOOLS REQUIRED

Herramientas necesarias Outils nécessaires

Contenido del paquete Contenu de l’emballage

M4 x 12mm

F (4)

I(4)

M4 x 20mm

G (4)

#14 x 2.5”

A (2)

J(1)

B (2)

Screw Covers

D (2)

Wood bit 4mm - 5/32”. Masonary bit 10mm - 3/8”.
Hammer if necessary

Madera poco 4mm - 5/32”. Mampostería poco 10mm - 3/8”.
Martillar si es necesario

Peu de bois de 4mm - 5/32”. peu maçonnerie 10mm - 3/8”.
Marteau si nécessaire

E(1)

C(1)

2

MPA-S11V-0001

INSTALL INSTRUCTIONS

! !

WARNING!

Instrucciones de instalación Instructions d’installation

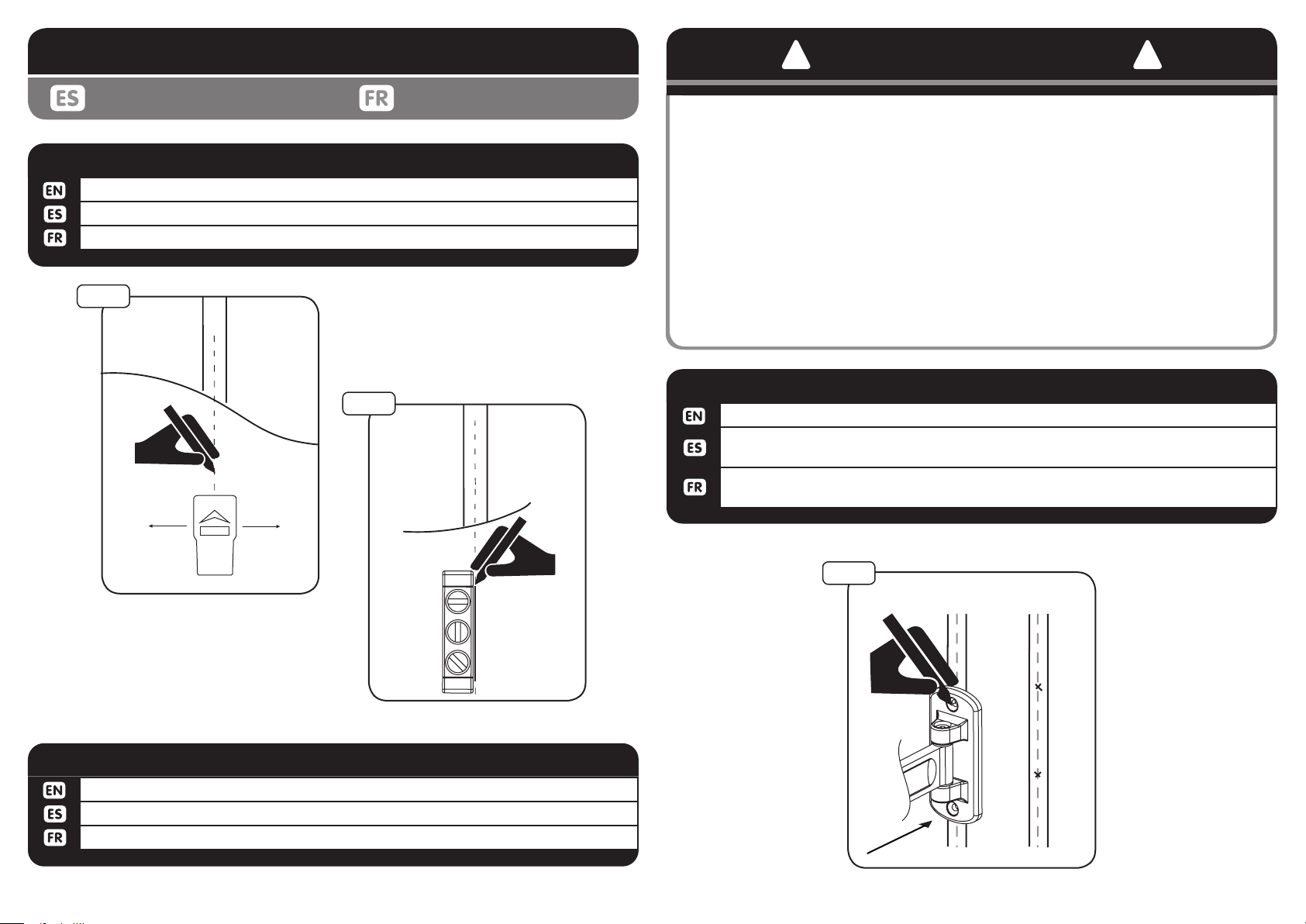

1a-1

Using stud nder locate center of stud.
Uso de localizador de montantes de ubicar el centro del montante.
Utiliser un localisateur de montants de localiser le centre du montant.

1a-1

WOOD STUD INSTALLATION

1a-2

Install only to wood studs or wood joists that are a minimum of 2”x4”, the wall or ceiling
where the mount is being attached may have a maximum drywall thickness of 5/8”. Periodi­cally check and re-tighten any loose fasteners or bolts on mount.

Instale solamente a los postes de madera o vigas de madera que son un mínimo de 2“x4”,
la pared o el techo donde se une el monte pueden tener un espesor máximo de paneles de
yeso de 5/8“. Compruebe periódicamente y vuelva a apretar los sujetadores sueltos o tornil­los en el montaje.

Installez uniquement les montants ou des poutres qui sont un minimum de 2“x4”, mur ou
au plafond où il rencontre la montagne peuvent avoir une épaisseur de plaques de plâtre
maximum de 5/8“. Vérier périodiquement et resserrer les attaches ou les boulons desserrés
sur la montagne.

WOOD STUD INSTALLATION1a-3

Use wall plate (C) to mark hole location on center line.
Use la placa de pared (C) para marcar la ubicación de los agujeros en la línea cen-

tral.
Utilisez la plaque murale (C) pour marquer l’emplacement des trous dans la ligne

médiane.

WOOD STUD INSTALLATION1a-2

Using level draw a vertical line at stud center.
Con un nivel trace una línea vertical en el centro de postes de madera.
Utilisez un niveau et tracez une ligne verticale au centre du montant.

1a-3

3

MPA-S11V-0001

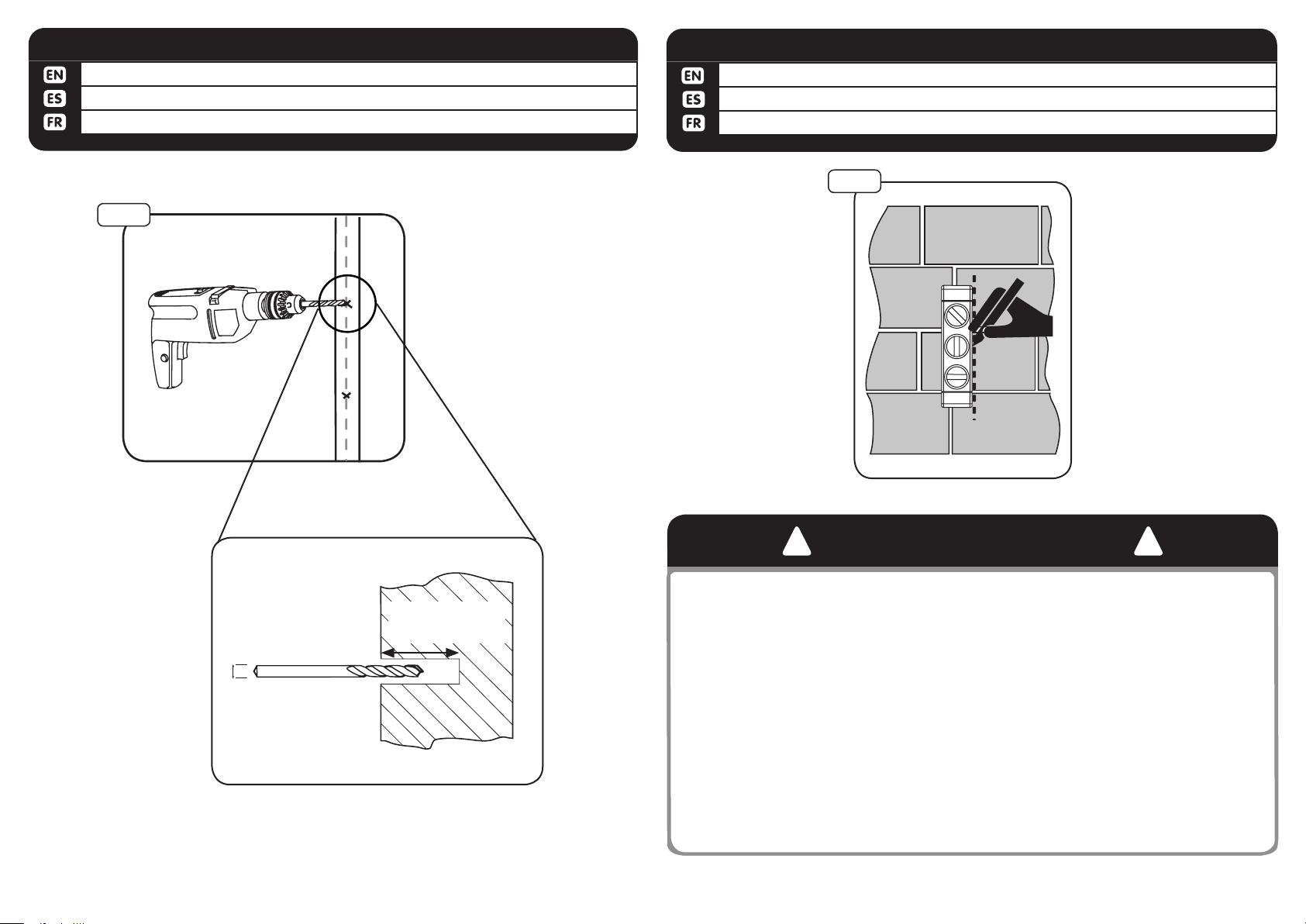

1a-4

Use a 4mm - 5/32” wood bit to make a 65mm - 2.5” hole on marks.

Utilice un 4mm - 5/32” para perforar la madera poco 65mm - 2.5” agujeros.

Utilisez un 4mm - 5/32 bits de perçage pour percer des trous 65mm - 2.5”.

1a-4

WOOD STUD INSTALLATION

1b-1

Use level to make a line on wall.
Use un nivel para hacer una línea en la pared.
Utilisez le niveau pour faire une ligne sur le mur.

CINDER BLOCK & CONCRETE INSTALLATION

1b-1

drill diameter

4mm
5/32”

drill depth

65mm / 2.5”

! !

Mounts are designed to be installed to a concrete wall with a minimum thickness of 8” and
minimum density of 2000psi and 8”x8”x16” cinder block which meets ASTM C-90 specica­tions. Do not drill into mortar joints. Do not install to a concrete wall or cinder block that has
any type drywall or other nishing.

Se monta están diseñados para ser instalados en un muro de hormigón con un espesor
mínimo de 8 “y la densidad mínima de 2000 psi y 8” x8 “x16” de bloques de cemento que
cumple con ASTM C-90 especicaciones. No taladre en juntas de mortero. No lo instale en
un bloque de pared o de cemento de hormigón que tiene cualquier tipo de paneles de yeso
u otro acabado.

Montures sont conçus pour être installés sur un mur en béton d’une épaisseur minimale de 8
“et la densité supérieure à 2000 psi et 8” x8 “x16” en blocs de béton qui rencontre la norme
ASTM C-90 du cahier des charges. Ne percez pas dans les joints de mortier. Ne pas installer
sur un mur ou cendre bloc de béton qui a une cloison sèche de type ou d’un autre nition.

WARNING!

4

MPA-S11V-0001

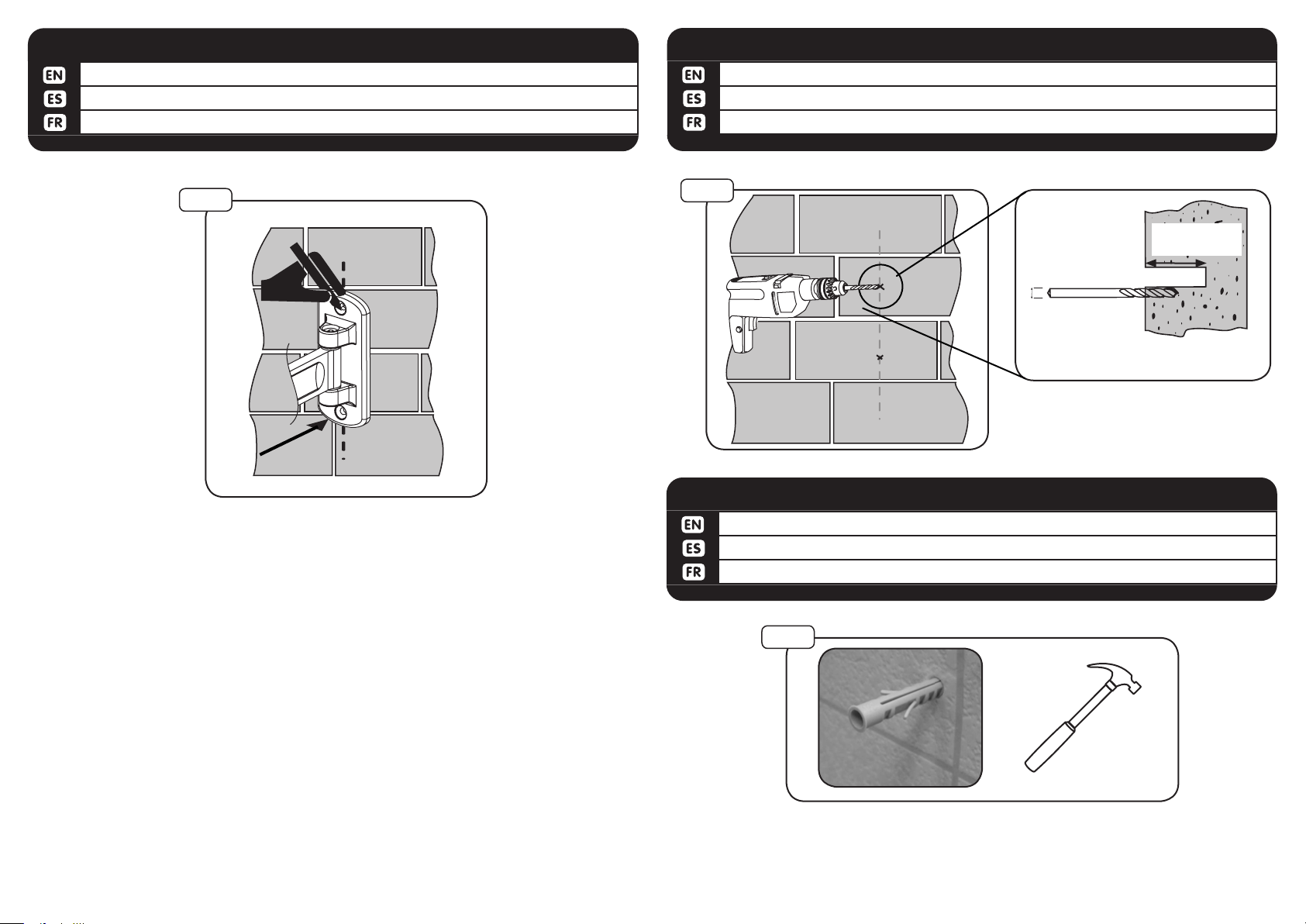

1b-2

Use wall plate (C) to mark hole location on line.
Utilice la placa de pared (C) para marcar la ubicación del agujero en la línea.
Utilisez la plaque murale (C) pour marquer l’emplacement trou sur la ligne.

CINDER BLOCK & CONCRETE INSTALLATION

1b-3

Use 10 mm-3/8“ drill bit to drill 65mm - 2.5” holes on marks.

Utilice un 10 mm-3/8“ para perforar la madera poco 65mm - 2.5” agujeros.

Utilisez un 10 mm-3/8“ bits de forage pour percer 65mm - 2.5” po.

CINDER BLOCK & CONCRETE INSTALLATION

1b-2

1b-3

drill diameter

10mm

3/8”

1b-4

Insert (B) into holes. Use a hammer to tap in if necessary.

Insertar (B) en los agujeros. Utilice un martillo para golpear en caso de necesidad.
Insérer (B) dans les trous. Utilisez un marteau pour enfoncer dans le cas échéant.

CINDER BLOCK & CONCRETE INSTALLATION

1b-4

drill depth

65mm / 2.5”

B

5

MPA-S11V-0001

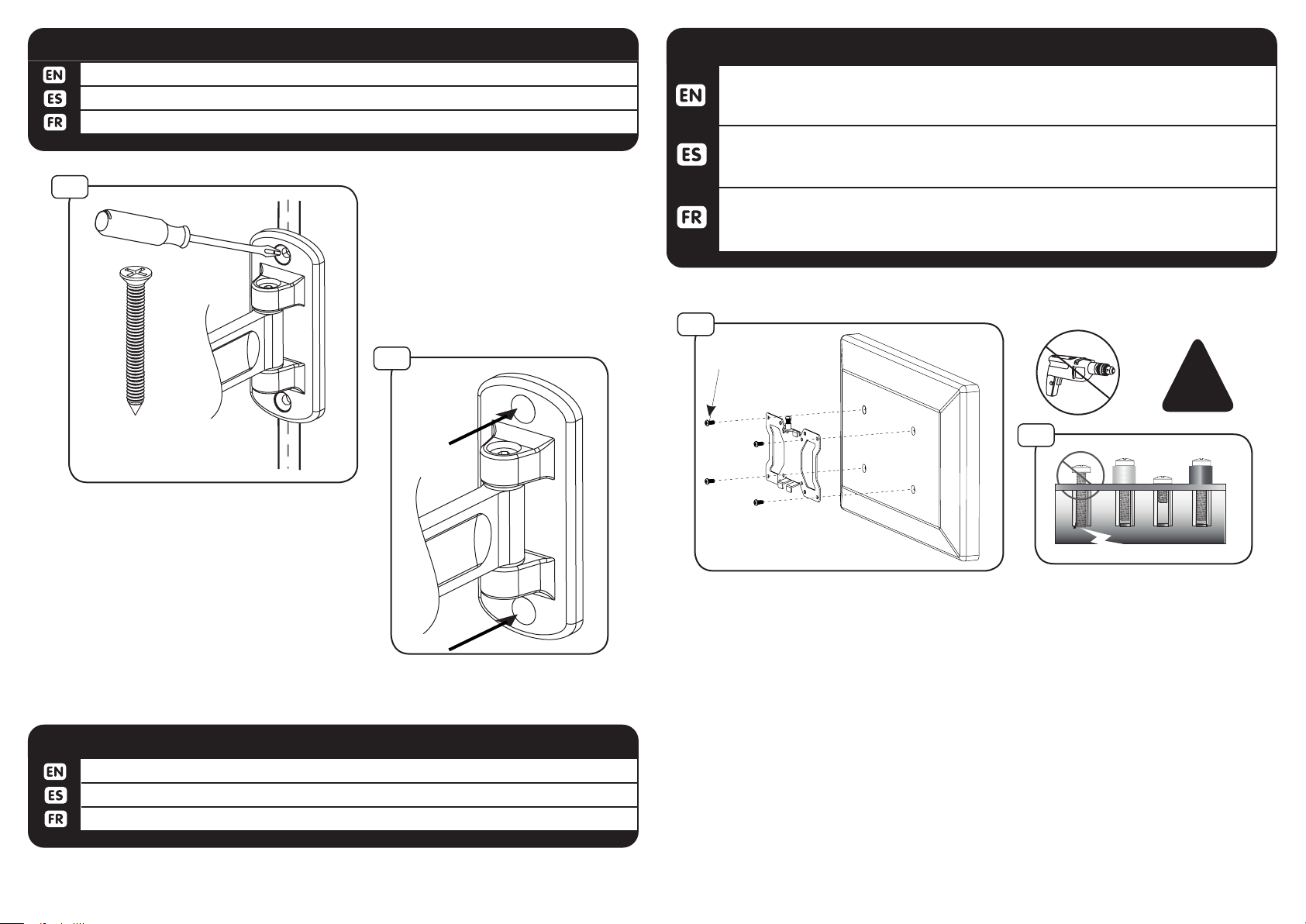

INSTALL WALL PLATE2

Fasten wall plate to wall using screw (A).
Fije la placa de pared a pared con el tornillo (A).
Fixer la plaque murale au mur avec la vis (A).

2

4

Align mount plate (E) to holes on back of TV. Fasten mount plate useing supplied
screws (F) or (G) with screwdriver. If screw bottoms out use washers (not included) to
eliminate slack.

Alinee la placa de montaje (E) a los agujeros en la parte posterior de la televisión. Fije
la placa de montaje utilizando los tornillos suministrados (F) o (G) con un destornilla­dor. Si es necesario, utilice arandelas (no incluido) para eliminar la holgura.

Aligner la plaque de montage (E) dans les trous à l’arrière du téléviseur. Fixer la
plaque de montage avec les vis fournies (F) ou (G) avec un tournevis. Si nécessaire,
utilisez des rondelles (non inclus) pour éliminer mou.

4-1

ATTACH MOUNT PLATE

3

#14 x 2.5”

A (2)

COVER SCREW HEADS3

Place screw cover (D) over both screw heads.

Coloque la cubierta del tornillo (D) sobre los dos cabezas de los tornillos.

Placer le couvercle à vis (D) sur les deux têtes de vis.

F or G

E

4-2

!

6

MPA-S11V-0001

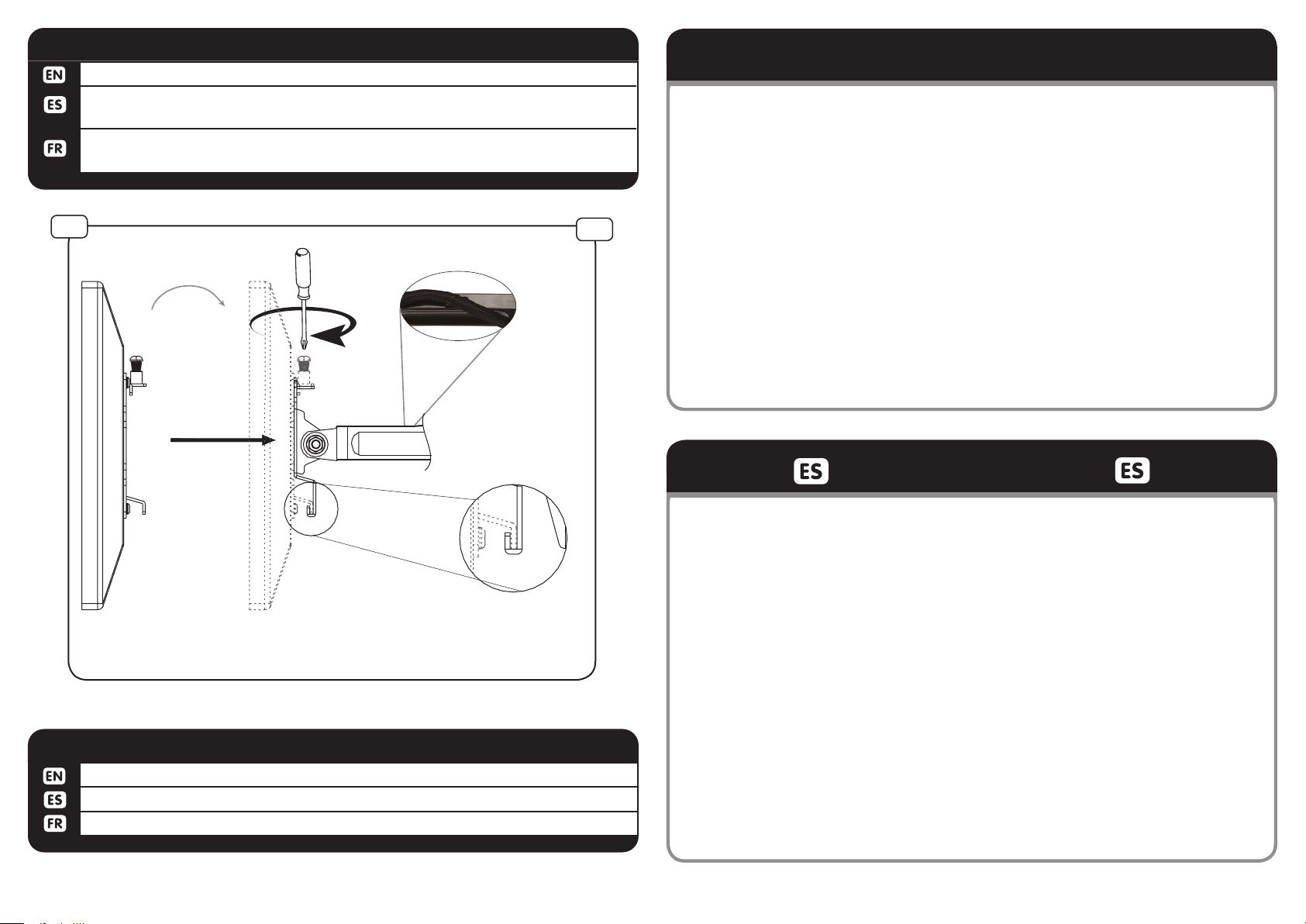

5

Align bottom of mount plate with wall plate. Hang TV then tighten securement screw.
Alinee la parte inferior de la placa de montaje con la placa de pared. Cuelgue TV y

apretar el tornillo de sujeción.
Aligner le bas du platine de xation avec la plaque murale. Pendre TV, puis serrez la

vis de xation.

5

HANG TV

WARRANTY

Congratulations on the purchase of this Mustang AV product! The product you now have in your pos-

session is made of durable materials and is based on a design, every detail of which has been me-

ticulously thought-out. That is why Mustang AV products are covered by a 10-year warranty against

defects in materials or manufacturing.

Mustang AV disclaims any liability for modications, improper installations, or installations over the
specied weight range. To the maximum extent permitted by law, Mustang AV disclaims any other

warranties, expressed or implied, including warranties of tness for a particular purpose and warran-

6

ties of merchantability. Mustang AV will not be liable for any damages arising out of the use of, or

inability to use, Mustang AV products. Mustang AV bears no responsibility for incidental or conse-

quential damages. This includes, but is not limited to, any labor charges for the repair of Mustang AV

products performed by anyone other than Mustang AV.

Specications are subject to change without prior notice.

GARANTÍA

6

Using part (I) attach power cord to arm.

Usando la parte (I) se unen para armar cable de corriente.
Utilisant une partie (I) de xer cable d’alimentation a bras.

SECURE POWER CORD

¡Felicitaciones por su compra de este producto Mustang AV! Ahora tiene en su poder un
producto fabricado con materiales resistentes, basado en un diseño muy bien meditado.

Por ello, Mustang AV responde de los posibles defectos de material o fabricación con una

garantía de 10 años.

Mustang AV no se hace responsable de modicaciones, instalaciones inadecuadas o insta­laciones que superen el rango de peso especicado. En la medida en que la ley lo permita,

Mustang AV no se hace responsable de ninguna otra garantía, expresa o implícita, incluso
las garantías de aptitud para un n determinado o de comercialización. Mustang AV no se
hace responsable de ningún tipo de daños causados por el uso de los productos Mustang

AV o por el uso inapropiado de dichos productos. Mustang AV no es responsable de los

daños incidentales o emergentes. Dentro de éstos se incluyen todo tipo de gastos que

pudieran surgir de las reparaciones de productos Mustang AV que no se hayan realizado en

Mustang AV.

Las especicaciones están sujetas a cambios sin previo aviso.

7

MPA-S11V-0001

GARANTIE

Nous vous félicitons pour l’achat de ce produit Mustang AV! Vous venez d’acquérir un

produit réalisé à partir de matériaux durables et d’une conception ingénieuse jusque dans

les moindres détails. Mustang AV est ainsi en mesure de garantir ses produits pendant 10

ans contre les défauts de matériaux et de fabrication.

Mustang AV rejette toute responsabilité relativement à quelque problème pouvant être

associé à une modication d’un produit, à une mauvaise installation ou à une installation

ne respectant pas les limites de charge. Sous réserve des lois en vigueur, Mustang AV réfute

toute autre garantie expresse ou implicite, notamment toute garantie de commercialisation

ou de convenance à un usage quelconque. Mustang AV réfute toute responsabilité pour

des dommages résultant de l’utilisation ou de l’impossibilité d’utiliser des produits Mustang

AV. Mustang AV réfute également toute responsabilité pour quelque dommage accessoire

ou indirect. Ceci s’applique notamment aux frais de main d’oeuvre pour la réparation de

produits Mustang AV par une personne ne travaillant pas pour Mustang AV.

Les spécications sont sujettes à changement sans préavis.

WARRANTY CONTINUED

NOTICE TO CUSTOMERS OUTSIDE THE UNITED STATES: MUSTANG PRODUCT WARRANTY AP­PLIES ONLY TO PRODUCTS PURCHASED IN THE UNITED STATES. FOR PURCHASES OUTSIDE
OF THE UNITED STATES, PLEASE CONTACT YOUR COUNTRIES DISTRIBUTOR FOR COUNTRY
SPECIFIC WARRANTY INFORMATION.

AVISO PARA CLIENTES QUE SE ENCUENTREN FUERA DE LOS EE.UU: LA GARANTÍA DEL PRO­DUCTO DE MUSTANG TIENE VALIDEZ SÓLO PARA LAS COMPRAS REALIZADAS EN LOS EE.UU. SI
REALIZÓ LA COMPRAEN EL EXTERIOR, COMUNÍQUESE CON EL DISTRIBUIDOR DE SU PAÍS PARA
OBTENER INFORMACIÓN ESPECÍFICA ACERCA DE LA
GARANTÍA EN ESE PAÍS.

AVIS AUX CLIENTS DE L’EXTÉRIEUR DES ÉTATS-UNIS: CETTE GARANTIE DE PRODUIT
MUSTANG S’APPLIQUE UNIQUEMENT AUX PRODUITS ACHETÉS AUX ÉTATS-UNIS. SI VOTRE
PRODUIT A ÉTÉ ACHETÉ À L’EXTÉRIEUR DES ÉTATS-UNIS, LE DISTRIBUTEUR DEVOTRE PAYS
POURRA VOUS RENSEIGNER SUR LES DÉTAILS DE LA GARANTIE APPLICABLE.

8

MPA-S11V-0001
