Music & Lights SMARTDISK User Manual

MANUALE UTENTE

USER MANUAL

IT - EN

FULL COLOR AND PIXEL CONTROLLED

TABLE CENTER WITH BATTERY

SMARTDISK

REV.003-08/17

Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso.

La riproduzione - anche parziale - per propri scopi commerciali è vietata.

Al ne di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modicare, in

qualunque momento e senza preavviso, le speciche menzionate nel presente manuale di istruzioni.

Tutte le revisioni e gli aggiornamenti sono disponibili nella sezione 'Manuali' sul sito www.musiclights.it

3

SMARTDISK

SMARTDISK

5

SMARTDISK

SMARTDISK

7

SMARTDISK

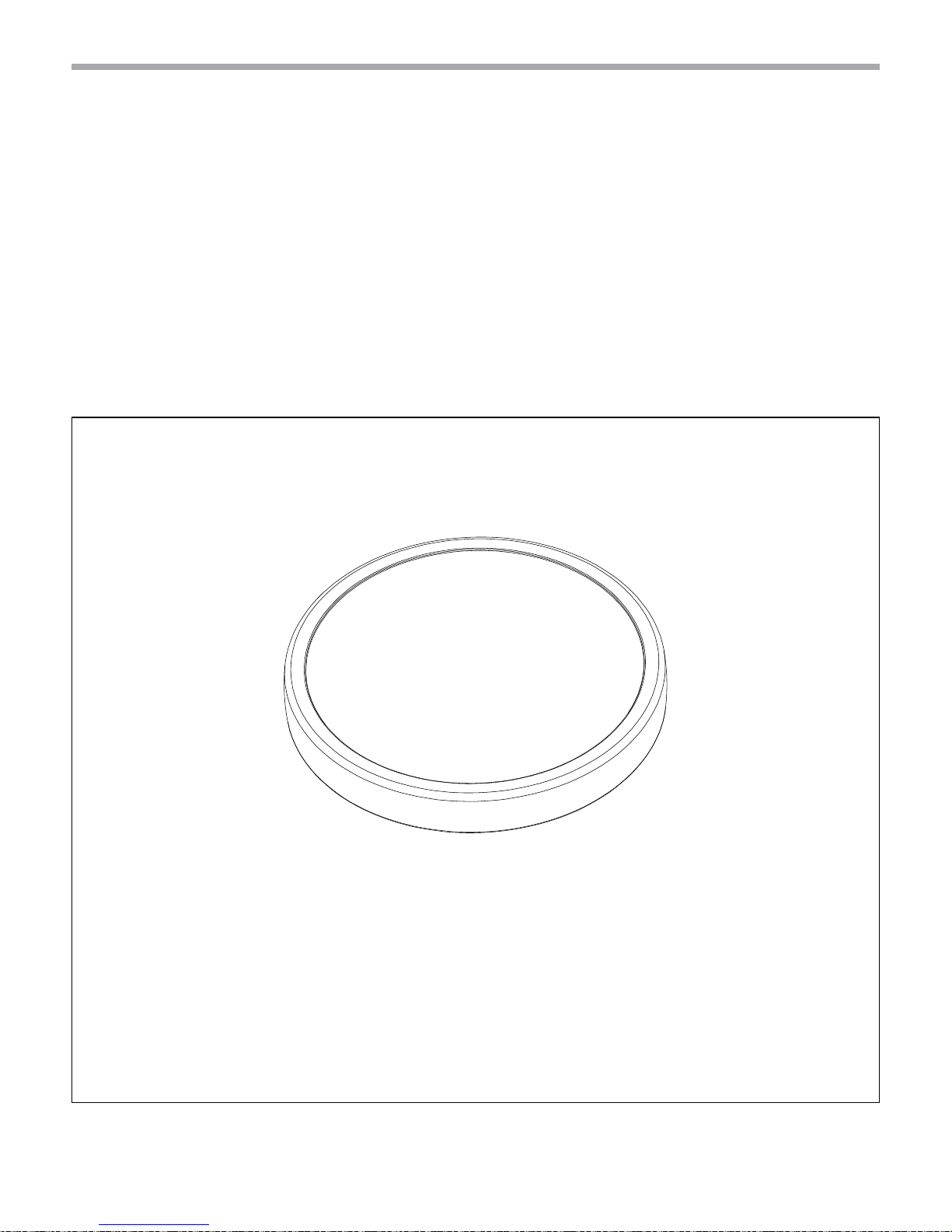

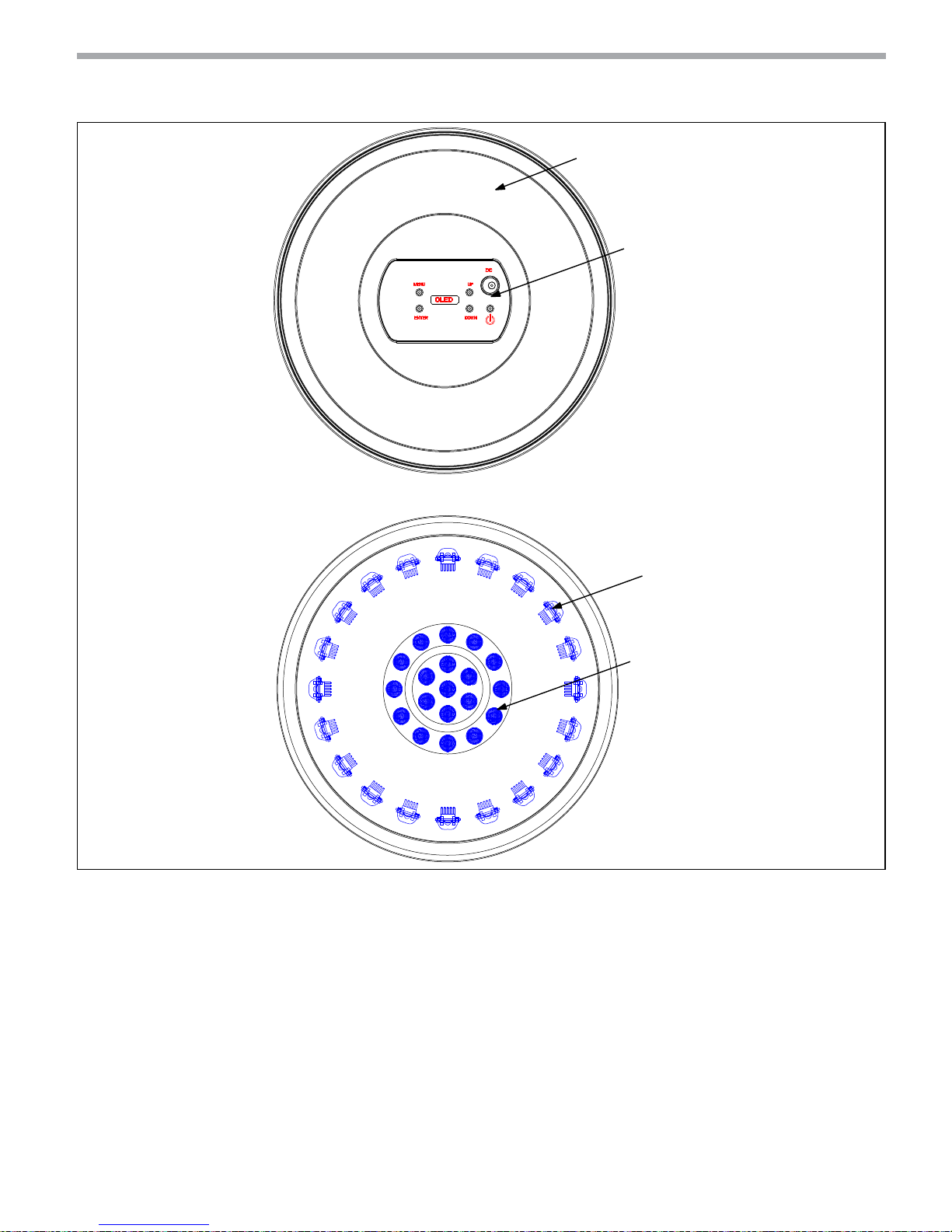

1. SMARTDISK

2. Display OLED e 4 pulsanti per accesso e
gestione delle diverse funzioni.

3. Side LED

4. Top LED

Fig. 2

2

4

3

1

1.3 ELEMENTI DI COMANDO E COLLEGAMENTI

SMARTDISK

8

- 2 - INSTALLAZIONE

2.1 MONTAGGIO

Il SMARTDISK può essere collocato su un piano solido. L’area di collocazione deve avere una stabilità su­ciente e supportare almeno 10 volte il peso dell’unità.
Inoltre assicurarsi di rispettare tutte le avvertenze in materia di sicurezza.

Fig. 3

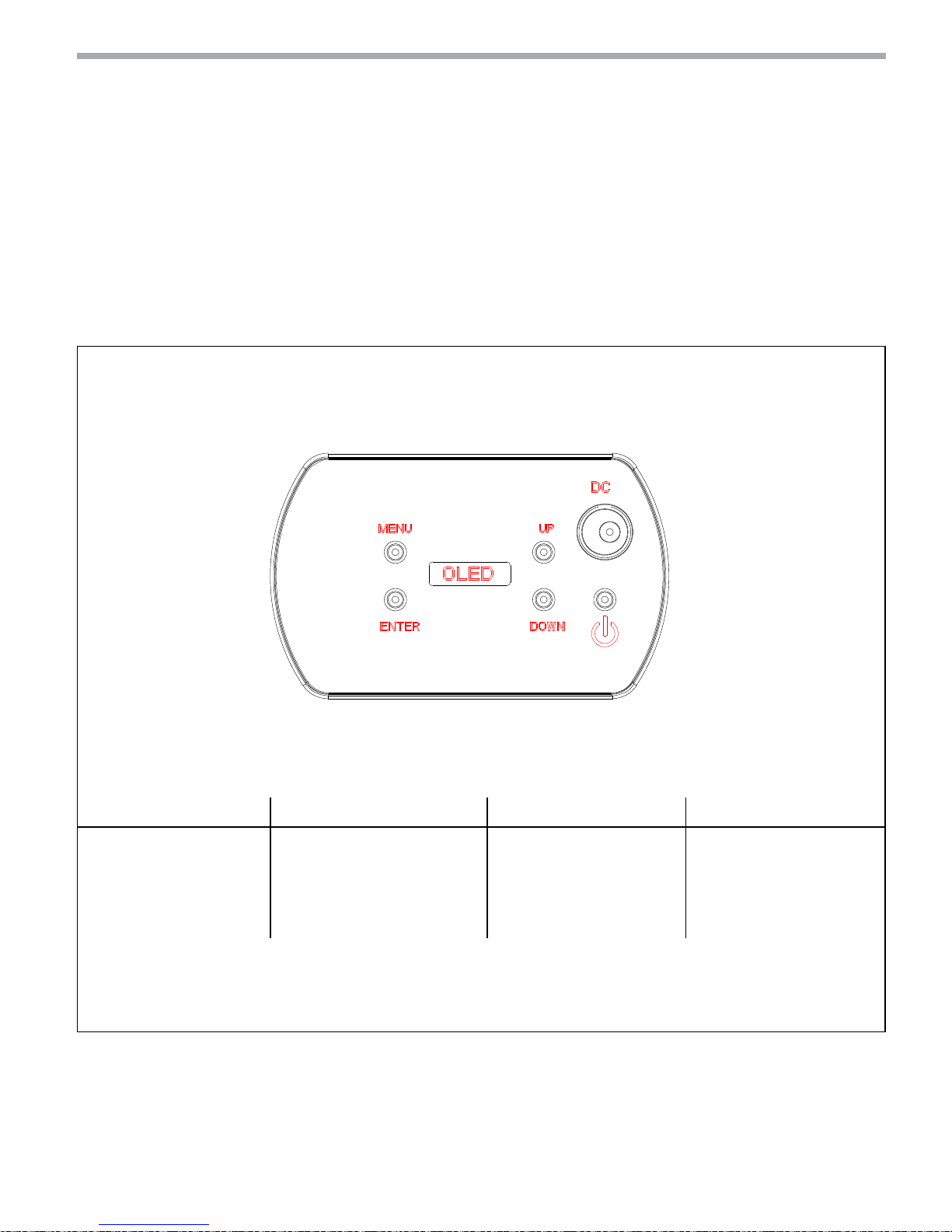

Fig.4 - Funzione dei tasti

Fig. 4

9

SMARTDISK

MENU ENTER UP DOWN

Per scorrere il menu
principale o tornare ad
una opzione del menu
precedente

Per entrare nel menu
selezionato o confermare il
valore attuale della funzione
o l'opzione all'interno di un
menu

Per scorrere attraverso le
diverse funzioni in ordine
discendente o aumentare il
valore della funzione stessa

Per scorrere attraverso le
diverse funzioni in ordine
ascendente o diminuire il
valore della funzione stessa

3.3 PROCESSO DI RICARICA

Per ricaricare il SMARTDISK:

• connettere l’unita all’apposito caricabatterie mediante l’ingresso presente nella parte inferiore dell’uni-

tà TOP

• collegare il caricabatterie ad una presa elettrica per avviare la carica della batteria

NOTA - Autonomia batteria: 8 ore 30 minuti con funzionamento full white, tempo di ricarica: max 5 ore

- 3 - FUNZIONI E IMPOSTAZIONI

3.1 FUNZIONAMENTO

Per accendere il SMARTDISK premere l’interruttore ON/OFF. L’unità può essere comandata da un’unità
DMX di comando luce oppure svolgere autonomamente il suo programma. Dopo l’uso spegnere l’unità
attraverso il medesimo interruttore.

3.2 IMPOSTAZIONE BASE

Il SMARTDISK dispone di un display OLED e 4 pulsanti per accesso alle funzioni del pannello di controllo
(g.4).

SMARTDISK

10

3.4 STRUTTURA MENU

MENU

1 CONNECT

ð

DMX Address

ð

001 - 503

ð

DMX mode

ð

EASY 4 Ch

BASIC 8 Ch

STANDARD 17 Ch

EXTENDED 165 Ch

ð

Wireless

ð

Receive

ð

On

O

Reset Connect

ð

No

Yes

ð

IR Setting

ð

On

O

2 SETUP

ð

Screen

ð

Backlight

ð

On

10s

20s

30s

ð

Key lock

ð

No

Yes

3 ADVANCED

ð

Dimmer mode

ð

O

Dimmer 1

Dimmer 2

Dimmer 3

ð

White Balance

ð

O

ð

Adjust

ð

Red

ð

125 - 255

Green

ð

125 - 255

Blue

ð

125 - 255

White

ð

125 - 255

ð

Factory Reload

ð

No

Yes

4 INFORMATIOJN

ð

Fixture time

ð

9999 H

Version

ð

V 1.0

5 STAND ALONE

ð

Eects

ð

Eect1

ð

Speed 0~100

Background

Foreground

11

SMARTDISK

3.5 INDIRIZZAMENTO DMX

Per poter comandare il SMARTDISK con una console DMX, occorre impostare l’indirizzo di start DMX per il
primo canale DMX. Per impostare l’indirizzo di start far riferimento alla seguente procedura:

• Premere il tasto MENU no a quando sul display non appare [DMX Address] quindi premere ENTER per

confermare.

• Usare i tasti UP/DOWN per selezionare il valore [d 1-509] quindi premere ENTER per confermare.

Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo cana­le DMX, si deve impostare sullo SMARTDISK l’indirizzo di start 33. Le altre funzioni del pannello saranno as­segnate automaticamente agli indirizzi successivi. A pagina seguente un esempio con indirizzo 33 di start:

Numero

canali DMX

Indirizzo di

start (esempio)

Indirizzo DMX

occupati

Prossimo indirizzo di start

possibile per unità n°1

Prossimo indirizzo di start

possibile per unità n°2

Prossimo indirizzo di start

possibile per unità n°3

4 33 33-36 37 41 45

3.6 MODALITÀ DMX

Per entrare nella modalità DMX procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per

accedere al menu successivo Address.

• Premere il tasto ENTER e selezionare DMX con il tasto UP/DOWN, quindi confermare la scelta con il tasto

ENTER.

• Impostare con i tasti direzionali il valore desiderato (001-512). Premere il tasto ENTER per confermare.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.7 CONFIGURAZIONI CANALI DMX

SMARTDISK dispone di 5 congurazioni dei canali DMX a cui si può accedere dal pannello di controllo.

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER per

accedere al menu successivo DMX Mode.

• Premere il tasto ENTER e selezionare Mode con il tasto UP/DOWN, quindi confermare la scelta con il tasto

ENTER.

Esempio di configurazione a 4 canali DMX

ð

Eect .......

ð

Speed 0~100

Background

Foreground

ð

Static Preset

ð

Side

ð

black,red,deep
orange, light
orange, yellow,
green, sea green,
acquamarine,
cyan, blue, violet,
purple, magenta,
white, white all,
warm white, cold
white

ð

Top

ð

Manual Color

ð

Side

ð

Red (0 - 255)

ð

Top Green (0 - 255)

Blue (0 - 255)

White (0 - 255)

SMARTDISK

12

• Attraverso il tasto UP/DOWN selezionare la congurazione dei canali DMX desiderata (basic, standard,

extended), quindi premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.8 IMPOSTAZIONE CONTROLLO WIRELESS

Per abilitare la modalità di controllo wireless procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Wireless e premere il tasto ENTER.

• Premere i tasti direzionali per selezionare il valore desiderato (001-512).

• Premere il tasto ENTER per confermare l’impostazione.

Per modicare le impostazioni di controllo wireless procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Set, quindi premere il tasto ENTER per

accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Wireless Set e premere il tasto ENTER per procedere.

• Selezionare l’opzione proposta con il tasto UP/DOWN e premere il tasto ENTER per confermare la scelta.

1. Receive - Disabilita/abilita il segnale DMX via cavo. Selezionare OFF per disattivare la funzione oppure

ON per attivare la funzione.

2. Reset Connect - Reset della connessione wireless dell’unità. Selezionare OFF per disattivare la funzione

oppure ON per attivare la funzione.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.9 IMPOSTAZIONI IR

Per l’accensione del ricevitore ad infrarossi far riferimento alla seguente procedura:

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Connect, quindi premere il tasto ENTER

per accedere al menu successivo.

• Premere il tasto MENU no a quando sul display non appare [IR Setting].

• Premere il tasto ENTER per confermare la scelta.

• Usare i tasti UP/DOWN per selezionare il valore [ON] oppure [OFF].

• Premere il tasto ENTER per salvare l’impostazione.

NOTA - Assicurarsi di puntare il telecomando direttamente verso il ricevi­tore dell’unità.

3.10 IMPOSTAZIONI DISPLAY

È possibile modicare i seguenti parametri, relativi al display, seguendo la
medesima procedura:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare Set Up,

quindi premere il tasto ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Screen e premere il tasto EN-

TER per procedere.

• Premere il tasto UP/DOWN per selezionare una delle seguenti imposta-

zioni relative al display e premere il tasto ENTER per visualizzarla.

- Backlight - Retroilluminazione display Auto O. Questa funzione
permette di spegnere automaticamente la retroilluminazione del
display dopo un determinato tempo che può essere impostato tra­mite i tasti direzionali. Per avere il display sempre acceso seleziona

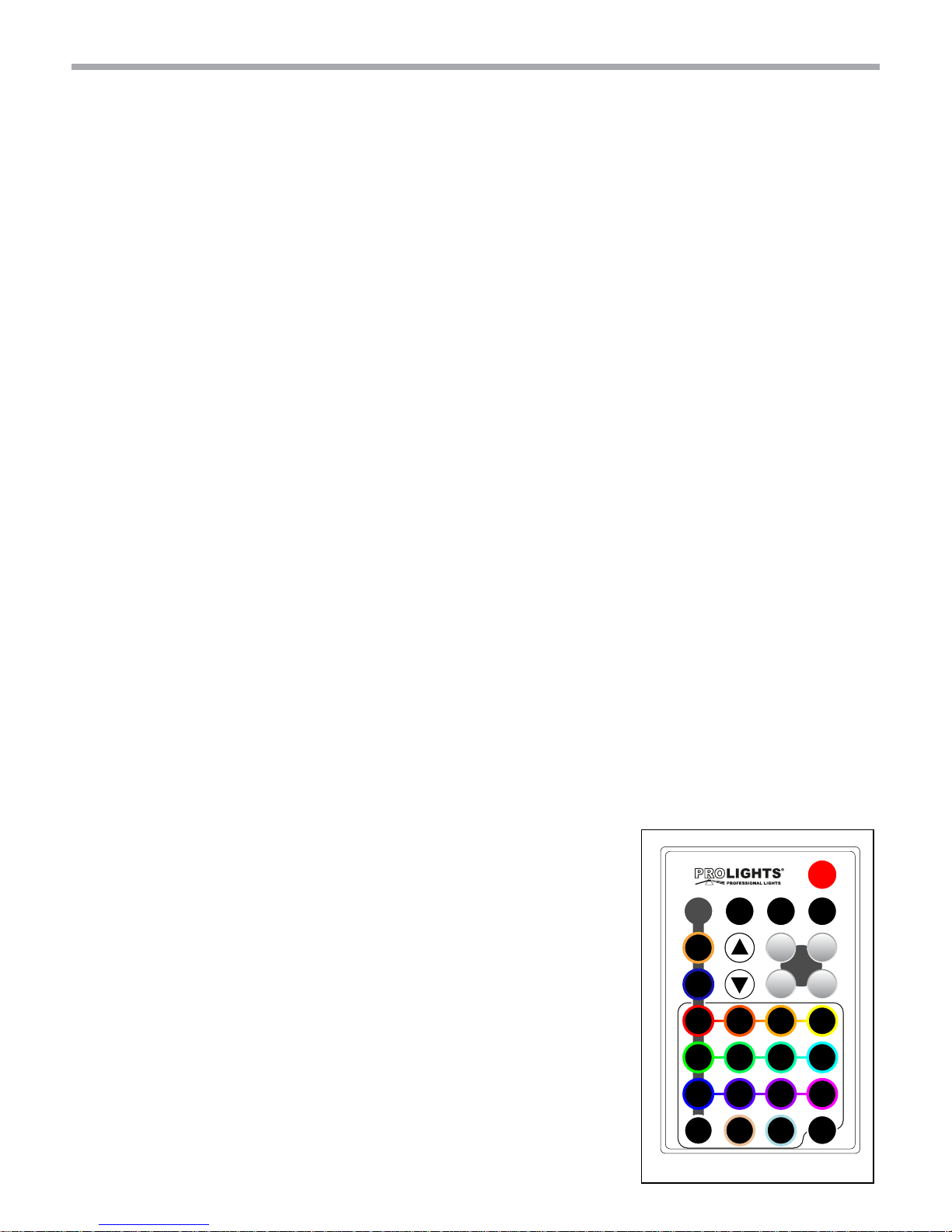

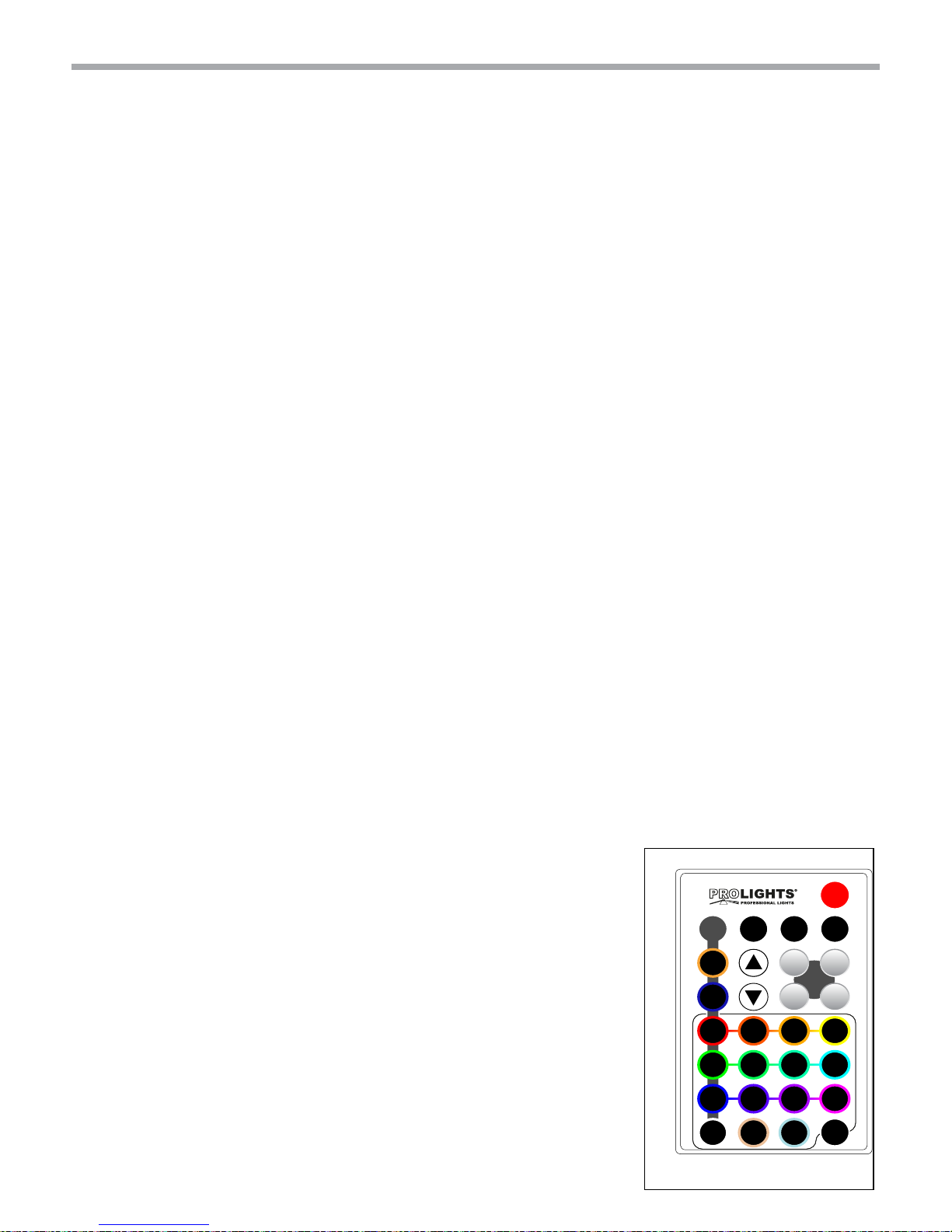

Fig.5

FADE

SOUND

SENSIT.

AUTO

MACRO

POWER

STROBESPEEDDIMMERMANUAL

AMBER

UV

RED

YELLOW

CYAN

MAGENTA

STATIC

DEEP

ORANGE

LIGHT

ORANGE

SEA

GREEN

AQUA

MARINE

WARM
WHITE

COLD
WHITE

GREEN

BLUE VIOLET PURPLE

WHITE

13

SMARTDISK

On oppure impostare un valore di On - 10s - 20s - 30s per far spegnere il display una volta trascorso
il tempo scelto, dopo l’uscita dal menu.

- Key lock - Blocco tasti. Con questa funzione è possibile bloccare i tasti del pannello di controllo,
per evitare, ad esempio, manomissioni delle impostazioni. Se questa funzione viene attivata, i tasti
vengono bloccati automaticamente. Per disattivare o temporaneamente o disattivare la funzione
di blocco tasti, premere i tasti nel seguente ordine per riottenere l’accesso ai comandi di menu: SU,
GIÙ, SINISTRA, DESTRA, ENTER. Selezionare ON per attivare la funzione oppure OFF per disattivarla.

• Premere il tasto ENTER per confermare la scelta.

• Premere il tasto LEFT più volte per uscire dal menu e per salvare le modiche apportate.

3.11 IMPOSTAZIONI LAMPADA
Reload Default

Selezionare questa funzione per ripristinare l’unità alle impostazioni di fabbrica:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Advanced, quindi premere il tasto
ENTER per accedere al menu successivo.

• Premere il tasto UP/DOWN per selezionare Factory Reload e premere il tasto ENTER per procedere.

• Premere i tasti UP/DOWN per selezionare NO oppure YES, quindi premere il tasto ENTER per confermare

3.12 BILANCIAMENTO BIANCO

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per scorrere nel menu, selezionare l’icona Advanced, quindi premere il tasto
ENTER per accedere al menu successivo.

• Premere il tasto MENU no a quando sul display non appare White Balance, quindi premere il tasto ENTER.

• Selezionare il colore R, G, B, W attraverso i tasti UP/DOWN, quindi premere il tasto ENTER.

• Utilizzare i tasti UP/DOWN per impostare il valore desiderato 125 - 255.

• Premere il tasto ENTER per continuare e passare al successivo colore R, G, B, W.

• Continuare no ad ottenere la miscelazione del colore.

• Premere il tasto MENU per tornare indietro o attendere alcuni secondi per uscire dal menu di impostazione.

3.13 INFORMAZIONI SUL DISPOSITIVO

Per visualizzare tutte le informazioni sul dispositivo procedere nel seguente modo:

• Premere il tasto ENTER per accedere al menu principale.

• Premere il tasto UP/DOWN per selezionare l’icona Information, quindi premere il tasto ENTER per acce­dere al menu successivo.

• Premere il tasto UP/DOWN per scorrere nel menu, quindi selezionare una delle seguenti informazioni e
premere il tasto ENTER per visualizzarla.

- Fixture Time - Attraverso la funzione Fixture Time è possibile visualizzare sul display il tempo di funzio­namento del proiettore.

- Version - Attraverso la funzione Software Version è possibile visualizzare sul display la versione del sof-
tware installata.

• Premere il tasto LEFT più volte per uscire dal menu.

SMARTDISK

14

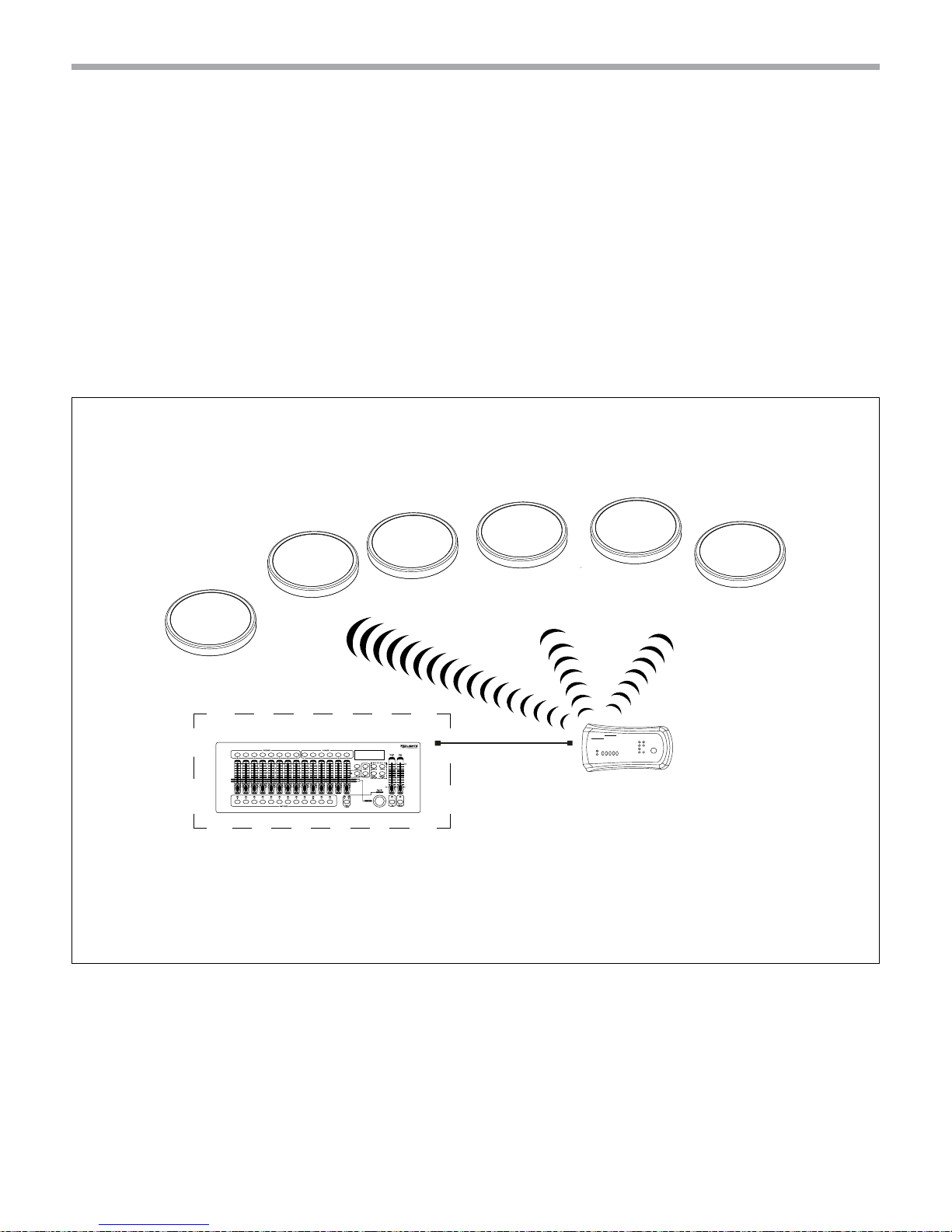

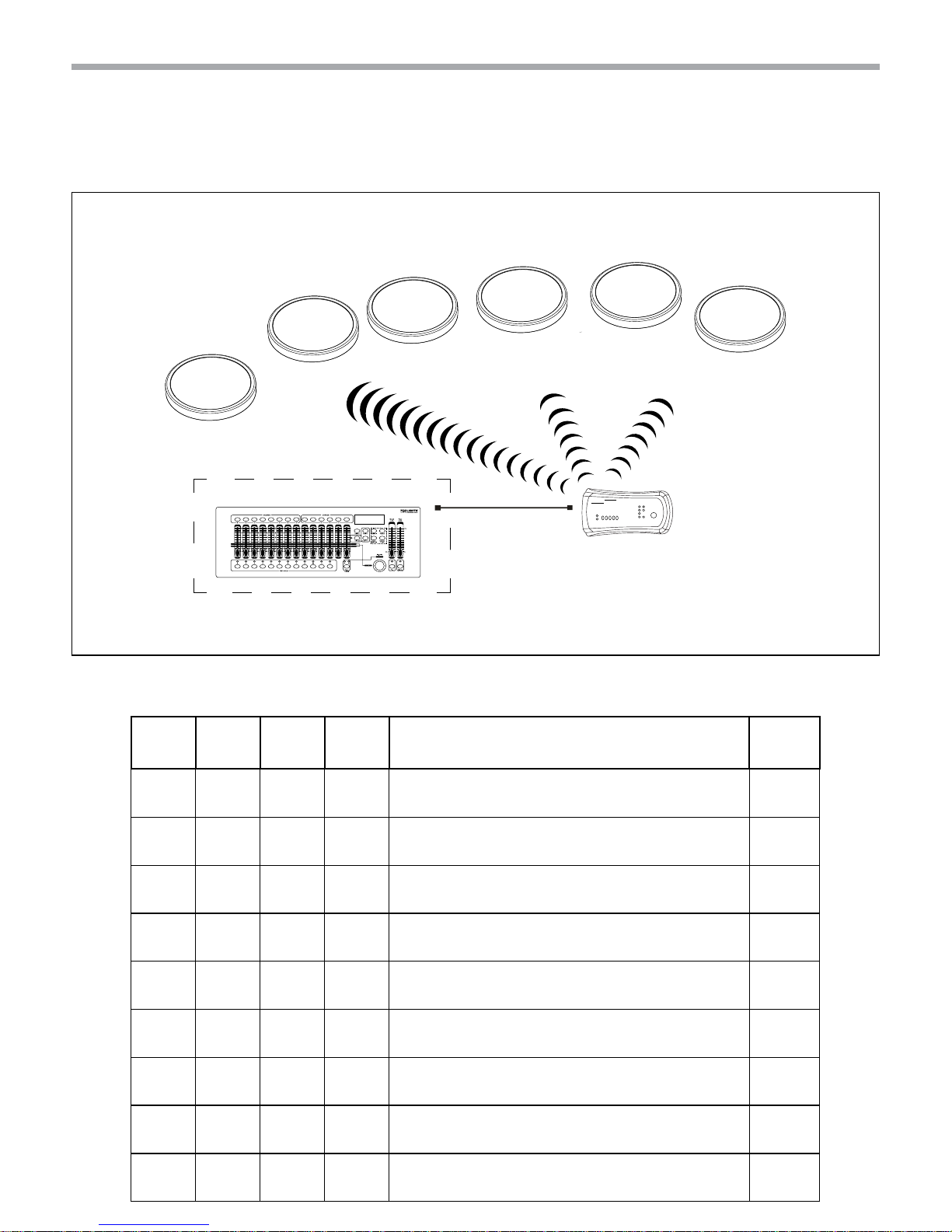

Fig.6

DMX512 Controller

wireless
solution

3.14 FUNZIONAMENTO CON WIFI

Questa modalità consente di collegare in modalità wireless più unità SMARTDISK, tutte gestite attraverso
un’unità W-DMX (acquistabile separatamente).

3.15 CANALI DMX

EASY

4CH

BASIC

8CH

STD

17CH

EXT

165CH

SMARTDISK

FUNCTION

DMX

Value

1 1 1

Side Red

0~100% 000 - 255

2 2 2

Side Green

0~100% 000 - 255

3 3 3

SideBlue

0~100% 000 - 255

4 4 4

Side White

0~100% 000 - 255

5 5

Top Red

0~100% 000 - 255

6 6

Top Green

0~100% 000 - 255

7 7

Top Blue

0~100% 000 - 255

8 8

Top White

0~100% 000 - 255

9 1 Dimmer

000 - 250

15

SMARTDISK

EASY

4CH

BASIC

8CH

STD

17CH

EXT

165CH

SMARTDISK

FUNCTION

DMX

Value

10 2

Strobe

Open
Strobe slow to fast
Open
Random slow to fast
Open

000 - 015
016 - 115
116 - 135
136 - 235
236 - 255

11 3

Eects

NO function
Eect 1
Eect 2
Eect 3
Eect 4
Eect 5
Eect 6
Eect 7
Random pixels

000 - 010
011 - 040
041 - 070
071 - 100
101 - 130
131 - 160
161 - 190
191 - 220
221 - 255

12 4

Eects speed

Static indexing
Forward Slow to fastest
Stop
Reverse Slow to fastest

000 - 050
051 - 150
151 - 155
156 - 255

13 5

Foreground Dimmer

0~100% 000 - 255

14 6

Foreground color

Black
Red
Green
Blue
White
Pastel red
Pastel green
Pastel blue
Cyan
Magenta
Yellow
Light Yellow
Light Blue
Light Magenta
Full white

000 - 000
001 - 018
019 - 036
037 - 054
055 - 072
073 - 090

091 -108
109 - 126
127 - 144
145 - 162
163 - 180
181 - 198
199 - 216
217 - 234

235 -255

15 7

Background Dimmer

0~100% 000 - 255

SMARTDISK

16

EASY

4CH

BASIC

8CH

STD

17CH

EXT

165CH

SMARTDISK

FUNCTION

DMX

Value

16 8

Background color

Black
Red
Green
Blue
White
Pastel red
Pastel green
Pastel blue
Cyan
Magenta
Yellow
Light Yellow
Light Blue
Light Magenta
Full white

000 - 000
001 - 018
019 - 036
037 - 054
055 - 072
073 - 090

091 -108
109 - 126
127 - 144
145 - 162
163 - 180
181 - 198
199 - 216
217 - 234

235 -255

17 9

Dimmer fade

Dimmer snap to fade

000 - 000
001 - 255

10
11
12
13

Pixel 1

Red 0~100%
Green 0~100%
Blue 0~100%
White 0~100%

000 - 255
000 - 255
000 - 255
000 - 255

....

.......

Red 0~100%
Green 0~100%
Blue 0~100%
White 0~100%

000 - 255
000 - 255
000 - 255
000 - 255

162
163
164
165

Pixel 4

Red 0~100%
Green 0~100%
Blue 0~100%
White 0~100%

000 - 255
000 - 255
000 - 255
000 - 255

17

SMARTDISK

- 4 - MANUTENZIONE

4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO

• Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non
qualicato.

• Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare nché l’unità non si sia rareddata.

• Tutte le viti utilizzate per l’installazione dell’unità e le sue parti devono essere assicurate saldamente e
non devono essere corrose.

• Alloggiamenti, elementi di ssaggio e di installazione (sotto, truss, sospensioni) devono essere total­mente esenti da qualsiasi deformazione.

• I cavi di alimentazione devono essere in condizione impeccabile e devono essere sostituiti immediata­mente nel momento in cui anche un piccolo problema viene rilevato.

• Si dovrebbe procedere, ad intervalli regolari, alla pulizia della parte frontale per asportare polvere,
fumo e altre particelle. Solo così, la luce può essere irradiata con la luminosità massima. Per la pulizia
usare un panno morbido, pulito e un detergente per vetri come si trovano in commercio. Quindi asciu­gare le parti delicatamente.

Battery Guide

New Lithium Battery Initialisation

Any new xture containing a Lithium battery should be initialised when rst purchased to maximise its battery life.
To do this:

1. Fully charge the unit for a minimum of 5 to 6 hours.

2. Fully discharge, then fully recharge the battery.

3. Repeat this cycle another 2 times for optimum battery life.

Maximizing Battery Performance

1. Lithium batteries perform best when in regular use. Long idle periods will reduce the battery life.

2. Recharge the battery at the earliest opportunity, leaving batteries discharged for long periods will reduce battery life.

3. Store units containing Lithium batteries at cool temperatures. High ambient temperatures signicantly reduce the life
of a Lithium battery.

4. Disconnect power from the unit when charging is complete.

5. Do not use xtures whilst charging.

Long term storage

1. Charge your xture’s battery to around 50%. If you store a xture with a fully discharged battery, it could fall into a
deep discharge state. If you store it fully charged, the battery may lose some capacity, leading to shorter battery life.

2. Power down the device to avoid additional battery use.

3. Place your device in a cool, moisture-free environment that’s less than 32° C (90° F).

All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be

reproduced in any form or by any means for any commercial use.

In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the

characteristics stated in this instruction manual at any time and without prior notice.

All revisions and updates are available in the ‘manuals’ section on site www.musiclights.it

1

SMARTDISK

TABLE OF CONTENTS

Safety

General instructions
Warnings and installation precautions

1 Introduction

1. 1 Description

1. 2 Technical specications

1. 3 Operating elements and connections

2 Installation

2. 1 Mounting

3 Functions and settings

3. 1 Operation

3. 2 Basic setup

3. 3 Recharge

3. 4 Menu structure

3. 5 DMX addressing

3. 6 DMX mode

3. 7 DMX conguration

3. 8 Wireless setting

3. 9 IR setup

3. 10 Display setting

3. 11 Lamp setting

3. 12 White balance

3. 13 Fixture information

3. 14 Wireless operation

3. 15 DMX channels

4 Maintenance

4. 1 Maintenance and cleaning the unit

2
2

3
3
5

6

7
7
7
8
9
9
9
10
10
11
11
11
11
12
13

16

SMARTDISK

2

WARNING! Before carrying out any operations with the unit, carefully read this instruction
manual and keep it with cure for future reference. It contains important information about
the installation, usage and maintenance of the unit.

SAFETY

General instruction

• The products referred to in this manual conform to the European Community Directives and are there­fore marked with .

• Supply voltage of this product is DC15V; never connect directly to AC100-240V. Leave servicing to
skilled personnel only. Never make any modications on the unit not described in this instruction man­ual, otherwise you will risk an electric shock.

• Connection of the power adapter must be made to a power supply system tted with ecient earth­ing (Class I appliance according to standard EN 60598-1). It is, moreover, recommended to protect the
supply lines of the units from indirect contact and/or shorting to earth by using appropriately sized
residual current devices.

• The connection to the main network of electric distribution must be carried out by a qualied electri­cal installer. Check that the voltage correspond to those for which the unit is designed as given on the
electrical data label.

• This unit is not for home use, only professional applications.

• Never use the xture under the following conditions:

- in places subject to vibrations or bumps;

- in places subject to excessive humidity.

• Make certain that no inammable liquids, water or metal objects enter the xture.

• Do not dismantle or modify the xture.

• All work must always be carried out by qualied technical personnel. Contact the nearest sales point for
an inspection or contact the manufacturer directly.

• If the unit is to be put out of operation denitively, take it to a local recycling
plant for a disposal which is not harmful to the environment.

Warnings and installation precautions

• If this device will be operated in any way dierent to the one described in this manual, it may suer
damage and the guarantee becomes void. Furthermore, any other operation may lead to dangers like
short circuit, burns, electric shock, etc.

• Before starting any maintenance work or cleaning the projector, cut o power from the main supply.

• Always additionally secure the projector with the safety rope. When carrying out any work, always com­ply scrupulously with all the regulations (particularly regarding safety) currently in force in the country
in which the xture’s being used.

• Install the xture in a well ventilated place.

• Keep any inammable material at a safe distance from the xture.

• Shields, lenses or ultraviolet screens shall be changed if they have become damaged to such an extent
that their eectiveness is impaired.

• The lamp (LED) shall be changed if it has become damaged or thermally deformed.

• Never look directly at the light beam. Please note that fast changes in lighting, e. g. ashing light, may
trigger epileptic seizures in photosensitive persons or persons with epilepsy.

• Do not touch the product’s housing when operating because it may be very hot.

3

SMARTDISK

- 1 - INTRODUCTION

1.1 DESCRIPTION

SMARTDISK is a wireless and colorful battery operated table centerpiece concept, designed for the event
industry of corporate events, weddings and hotels. It’s special design enriches the event atmosphere and
deliver limitless possibilities to light programmers oering two emitting layers (top and around) and pixel
control to create dynamic light scenes. It’s low prole disk shape and robust IP structure allow to place any
decoration on top of it and even to customize the top surface with custom lms for every event.

1.2 TECHNICAL SPECIFICATIONS

LIGHT SOURCE

• Source: 39x0.25W RGB+WarmWhite

• CT: 2800~3200K

• Source Life Expectancy: >30.000 h

OPTICS

• Beam Angle: 360° to light up tables and 25° to light up objects on top

COLOR SYSTEM

• Color Mixing: RGBW/FC

• Macros: Several pre-build pixel macros with adjustable speed

DYNAMIC EFFECTS

• FX Generator: Adjustable foreground/background color, index, speed, direction

• Static Color Mode: Selection of static color

• Manual Color Mode: Manual adjustment of color

BODY

• Body: Sturdy policarbonate body

• Body Color: White

CONTROL

• Protocols: WDMX

• Pixel Control: Pixel2Pixel control

• W-DMX: Included, Wireless Solution receiver

• Display: OLED display

• Firmware Upgrade: Yes, via USB-DMX interface (UPBOX1) not included

• IR: Infra-Red sensor controlled by remote

ELECTRONICS

• Dimmer: Linear 0~100% electronic dimmer

• Dimmer Curves: Dierent dimming curves available

• Strobe/Shutter: 0-30 Hz, electronic

• Operating Temperature: -10° ~ +45°

ELECTRICAL

• Power Consumption (at 230V): 19.9W

SMARTDISK

4

BATTERY

• Battery: 4.4 Ah - 11.1V Lithium

• Autonomy in color change mode, up to: 15h

• Autonomy in single color mode, up to: 24h

• Autonomy in permanent white full-on, up to: 8h

• Recharge Connection: Power cable and/or magnetic fast-charge in case

• Recharge Time: 5h/max

• Battery Status: Shown on Display

PHYSICAL

• IP: 54

• Dimensions (WxHxD): Ø300x40mm

• Weight: 1.62kg

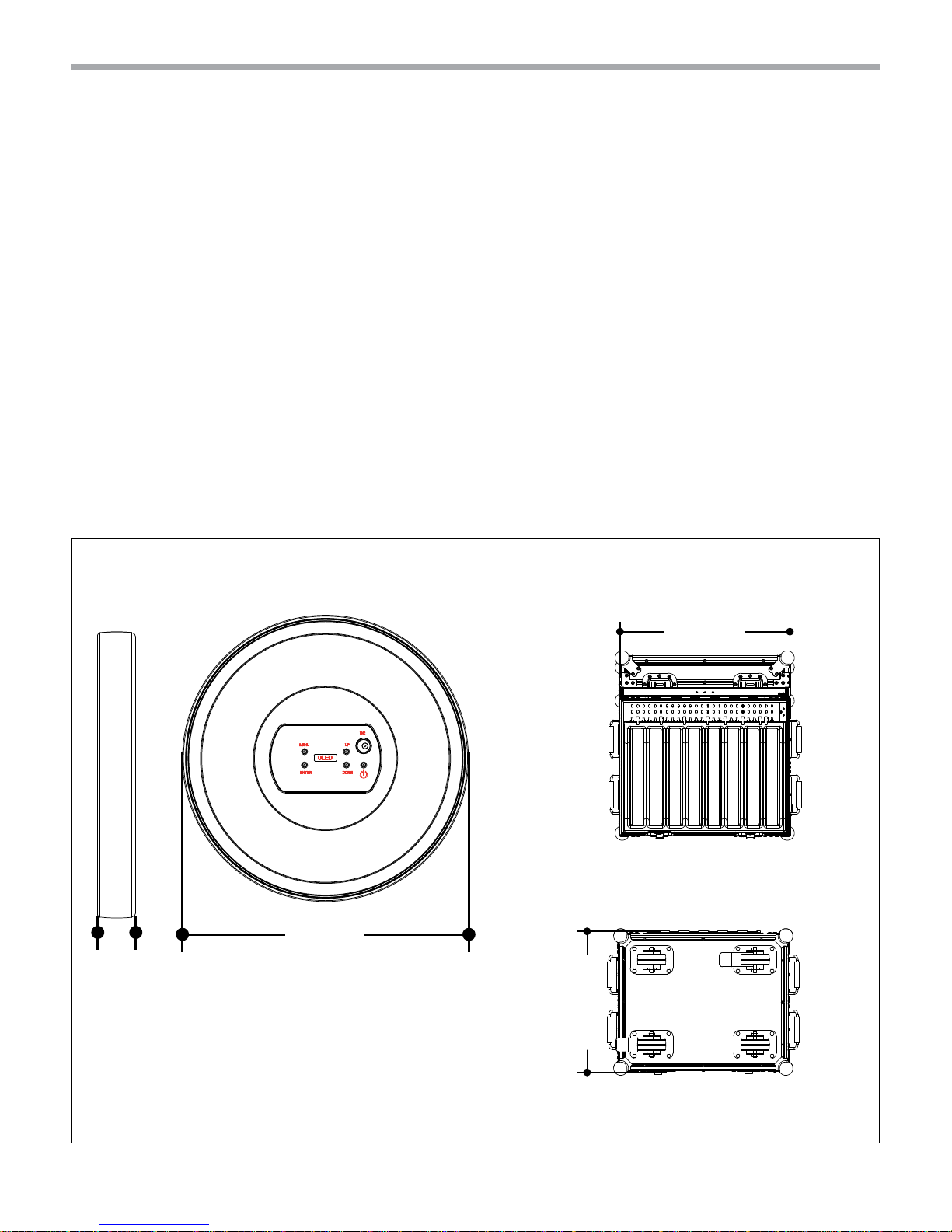

Technical drawing

Fig.1

SMARTDISKPACK Technical drawing

300

40

527

426.3

5

SMARTDISK

1.3 OPERATING ELEMENTS AND CONNECTIONS

Fig.3

2

4

3

1

1. SMARTDISK

2. Display OLED with display and 4 button used
to access the control panel functions and
manage them.

3. Side LED

4. Top LED

SMARTDISK

6

- 2 - INSTALLATION

2.1 MOUNTING

SMARTDISK may be set up on a solid and even surface. The mounting place must be of sucient stability
and be able to support a weight of 10 times of the unit’s weight.
When carrying out any installation, always comply scrupulously with all the regulations (particularly re­garding safety) currently in force in the country in which the xture’s being used.

Fig.3

7

SMARTDISK

- 3 - FUNCTIONS AND SETTINGS

3.1 OPERATION

Switch on the SMARTDISK with the power switch. The unit is ready for operation and can be operated via
a DMX controller or it independently performs its show program in succession.
After operation, switch o the unit with the power switch.

3.2 BASIC SETUP

The SMARTDISK has a OLED display and 4 buttons for access to the functions of the control panel (g. 5).

MENU ENTER UP DOWN

Used to access the menu or
to return a previous menu
option

Used to select and store the
current menu or conrm the
current function value or
option within a menu

Button to select the values
in ascending order of the
function

Button to select the values
in descending order of the
function

Fig.5 - Functions of the buttons

3.3 RECHARGE

To recharge SMARTDISK:

• connect the unit to the special battery charger through the lower connector

• connect the battery charger to the power supply

NOTE - The charging time are 5h and autonomy is 8:30h

SMARTDISK

8

3.4 MENU STRUCTURE

MENU

1 CONNECT

ð

DMX Address

ð

001 - 503

ð

DMX mode

ð

EASY 4 Ch

BASIC 8 Ch

STANDARD 17 Ch

EXTENDED 165 Ch

ð

Wireless

ð

Receive

ð

On

O

Reset Connect

ð

No

Yes

ð

IR Setting

ð

On

O

2 SETUP

ð

Screen

ð

Backlight

ð

On

10s

20s

30s

ð

Key lock

ð

No

Yes

3 ADVANCED

ð

Dimmer mode

ð

O

Dimmer 1

Dimmer 2

Dimmer 3

ð

White Balance

ð

O

ð

Adjust

ð

Red

ð

125 - 255

Green

ð

125 - 255

Blue

ð

125 - 255

White

ð

125 - 255

ð

Factory Reload

ð

No

Yes

4 INFORMATIOJN

ð

Fixture time

ð

9999 H

Version

ð

V 1.0

5 STAND ALONE

ð

Eects

ð

Eect1

ð

Speed 0~100

Background

Foreground

9

SMARTDISK

3.5 DMX ADDRESSING

To be able to operate the SMARTDISK with a light controller, set the unit DMX start address for the rst
DMX channel. To set the start address refer to following procedure:

• Use the UP/DOWN button until the display reads [DMX Address] and then press the ENTER button to

conrm

• Press the UP/DOWN button to select the value [d 1-509] and then press the ENTER button .

If e. g. address 33 on the controller is provided for controlling the function of the rst DMX channel, adjust
the start address 33 on the SMARTDISK.
The other functions of the light eect panel are then automatically assigned to the following addresses.
An example with the start address 33 is shown in the page 13.

DMX

Channels

number

Start address

(example)

Busy DMX

address

Next possible start address

for unit n°1

Next possible start address

for unit n°2

Next possible start address

for unit n°3

4 33 33-36 37 41 45

3.6 DMX MODE

To enter the DMX mode, follow these steps:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select the DMX Address and press the ENTER key.

• Press the arrow keys to select the desired value (001-512).

• Press the ENTER key to conrm the setting.

• Press the LEFT button repeatedly to exit the menu and save changes.

4 channels DMX configuration example

ð

Eect .......

ð

Speed 0~100

Background

Foreground

ð

Static Preset

ð

Side

ð

black,red,deep
orange, light
orange, yellow,
green, sea green,
acquamarine,
cyan, blue, violet,
purple, magenta,
white, white all,
warm white, cold
white

ð

Top

ð

Manual Color

ð

Side

ð

Red (0 - 255)

ð

Top Green (0 - 255)

Blue (0 - 255)

White (0 - 255)

SMARTDISK

10

3.7 DMX CONFIGURATION

The SMARTDISK has 5 DMX channel congurations which can be accessed from the control panel.

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter
the next menu.

• Press the UP/DOWN button to scroll through the menu, select Users

and press the ENTER button to

enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select User Mode and press ENTER to conrm
your choice.

• Use the UP/DOWN button to select the desired DMX channel conguration (Basic, Standard, Extended),
then press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

The tables on page 18 show the mode of operation and their values DMX.
The unit is equipped with 3/5-pole XLR connections.

3.8 WIRELESS CONTROL SETTINGS

To enable wireless control mode, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Connect icon, then press the ENTER button to
enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Wireless and press ENTER.

• Press the UP/DOWN and LEFT/RIGHT buttons to select the desired value (001-512).

• Press the ENTER key to conrm the setting.

To change the settings of wireless control, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Set icon, then press the ENTER button to enter
the next menu.

• Press the UP/DOWN button to scroll through the menu, select Wireless Set, and press the ENTER button
to enter the next menu.

• Press the UP/DOWN button to select the option proposed and press the ENTER button to conrm your
choice.

- Receive - Disable/enable the DMX signal cable. Select OFF to deactivate or ON to activate the func­tion.

- Reset Connect - Reset the wireless connection of the unit. Select OFF to deactivate or ON to activate
the function.

• Press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

3.9 IR SETUP

To start up the IR recevitor refer to the following steps:

• Press the MENU button so many times until the display shows [IR Setup].

• Press the ENTER button to conrm.

• Press the UP/DOWN button, select one of the programs [ON] or [OFF].

• Press the ENTER button for save the setting.
NOTE - Make sure to point the controller directly at the receiver on the
product.

Fig.6

FADE

SOUND

SENSIT.

AUTO

MACRO

POWER

STROBESPEEDDIMMERMANUAL

AMBER

UV

RED

YELLOW

CYAN

MAGENTA

STATIC

DEEP

ORANGE

LIGHT

ORANGE

SEA

GREEN

AQUA

MARINE

WARM
WHITE

COLD

WHITE

GREEN

BLUE VIOLET PURPLE

WHITE

11

SMARTDISK

3.10 DISPLAY SETTINGS

You can change the following parameters related to the display, following the same procedure:

• Press the ENTER button to access the main menu.

• Press the UP / DOWN keys to scroll the menu, select the Setup icon, then press the ENTER button to
enter the next menu.

• Press UP / DOWN to scroll through the menu, then select UI Set, and press the ENTER button to enter
the next menu.

• Press UP / DOWN to scroll through the menu, and then select one of the following settings for the dis­play and press the ENTER key to display it.

- Back Light - Backlight display Auto O. This feature allows you to automatically turn o the backlight
after a specied time that you can set using the arrow buttons. To have the display always on select
Always On or set a value of On - 10s - 20s - 30s to turn o the display after the amount of time you
choose.

- Key Lock - Lock keys. With this function, you can lock the buttons on the control panel. If this function
is activated, the keys are automatically locked. To disable or temporarily disable the key lock func­tion, press the buttons in the following order to regain access to menu commands: UP, DOWN, LEFT,
RIGHT, ENTER. Select ON to activate or OFF to disable.

• Press the ENTER button to conrm your choice.

• Press the LEFT button repeatedly to exit the menu and save changes.

3.11 LAMP SETTINGS
Reload Default

Select this function to reset the unit to factory settings:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the Advanced icon, then press the ENTER button
to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, select Factory Reload and press the ENTER button
to enter the next menu.

• Press the UP/DOWN button to select ON or OFF, then press the ENTER button to conrm.

3.12 WHITE BALANCE

Enter the White balance to adjust the Red, Green, Blue and White parameter to make dierent whites.

• Press the button MENU so many times until shows White Balance, and press the button ENTER to conrm.

• Select the color R, G, B, W through the buttons UP/DOWN, then press the button ENTER.

• Using UP/DOWN button, select the desired color value 125 - 255.

• Press ENTER button to continue to the next color R, G, B, W.

• Continue until the desired mix is obtained.

• Press the MENU button to go back or to meet the waiting time to exit the setup menu.

3.13 FIXTURE INFORMATION

To view all the information on the device, proceed as follows:

• Press the ENTER button to access the main menu.

• Press the UP/DOWN button to scroll the menu, select the icon Information, then press the ENTER but­ton to enter the next menu.

• Press the UP/DOWN button to scroll through the menu, then select one of the following information
and press the ENTER button to display it.

- Fixture Time - Through the Time Information function you can display the operating time of the
projector.

- Temperature - Through the Temperature function can be displayed the temperature inside the x-
ture, near the lamp. The temperature can be displayed in degrees Celsius or Fahrenheit.

SMARTDISK

12

Fig.7

DMX512 Controller

wireless
solution

- Version - Through Software Version function you can display the currently installed software version.

• Press the LEFT button repeatedly to exit the menu.

3.14 OPERATION WITH WIFI

This mode allows you to wirelessly connect more SMARTDISK units, all managed through a unit W-DMX
transmitter (sold separately).

13

SMARTDISK

3.15 DMX CHANNELS

EASY

4CH

BASIC

8CH

STD

17CH

EXT

165CH

SMARTDISK

FUNCTION

DMX

Value

1 1 1

Side Red

0~100% 000 - 255

2 2 2

Side Green

0~100% 000 - 255

3 3 3

SideBlue

0~100% 000 - 255

4 4 4

Side White

0~100% 000 - 255

5 5

Top Red

0~100% 000 - 255

6 6

Top Green

0~100% 000 - 255

7 7

Top Blue

0~100% 000 - 255

8 8

Top White

0~100% 000 - 255

9 1 Dimmer

000 - 250

10 2

Strobe

Open
Strobe slow to fast
Open
Random slow to fast
Open

000 - 015
016 - 115
116 - 135
136 - 235
236 - 255

11 3

Eects

NO function
Eect 1
Eect 2
Eect 3
Eect 4
Eect 5
Eect 6
Eect 7
Random pixels

000 - 010
011 - 040
041 - 070
071 - 100
101 - 130
131 - 160
161 - 190
191 - 220
221 - 255

12 4

Eects speed

Static indexing
Forward Slow to fastest
Stop
Reverse Slow to fastest

000 - 050
051 - 150
151 - 155
156 - 255

13 5

Foreground Dimmer

0~100% 000 - 255

SMARTDISK

14

EASY

4CH

BASIC

8CH

STD

17CH

EXT

165CH

SMARTDISK

FUNCTION

DMX

Value

14 6

Foreground color

Black
Red
Green
Blue
White
Pastel red
Pastel green
Pastel blue
Cyan
Magenta
Yellow
Light Yellow
Light Blue
Light Magenta
Full white

000 - 000
001 - 018
019 - 036
037 - 054
055 - 072
073 - 090

091 -108
109 - 126
127 - 144
145 - 162
163 - 180
181 - 198
199 - 216
217 - 234

235 -255

15 7

Background Dimmer

0~100% 000 - 255

16 8

Background color

Black
Red
Green
Blue
White
Pastel red
Pastel green
Pastel blue
Cyan
Magenta
Yellow
Light Yellow
Light Blue
Light Magenta
Full white

000 - 000
001 - 018
019 - 036
037 - 054
055 - 072
073 - 090

091 -108
109 - 126
127 - 144
145 - 162
163 - 180
181 - 198
199 - 216
217 - 234

235 -255

17 9

Dimmer fade

Dimmer snap to fade

000 - 000
001 - 255

10
11
12
13

Pixel 1

Red 0~100%
Green 0~100%
Blue 0~100%
White 0~100%

000 - 255
000 - 255
000 - 255
000 - 255

....

.......

Red 0~100%
Green 0~100%
Blue 0~100%
White 0~100%

000 - 255
000 - 255
000 - 255
000 - 255

15

SMARTDISK

EASY

4CH

BASIC

8CH

STD

17CH

EXT

165CH

SMARTDISK

FUNCTION

DMX

Value

162
163
164
165

Pixel 4

Red 0~100%
Green 0~100%
Blue 0~100%
White 0~100%

000 - 255
000 - 255
000 - 255
000 - 255

SMARTDISK

16

- 4 - MAINTENANCE

4.1 MAINTENANCE AND CLEANING THE UNIT

• Make sure the area below the installation place is free from unwanted persons during setup.

• Switch o the unit, unplug the main cable and wait until the unit has cooled down.

• All screws used for installing the device and any of its parts should be tightly fastened and should not
be corroded.

• Housings, xations and installation spots (ceiling, trusses, suspensions) should be totally free from any
deformation.

• The main cables must be in impeccable condition and should be replaced immediately even when a
small problem is detected.

• It is recommended to clean the front at regular intervals, from impurities caused by dust, smoke, or
other particles to ensure that the light is radiated at maximum brightness. For cleaning, disconnect the
main plug from the socket. Use a soft, clean cloth moistened with a mild detergent. Then carefully wipe
the part dry. For cleaning other housing parts use only a soft, clean cloth. Never use a liquid, it might
penetrate the unit and cause damage to it.

Battery Guide

New Lithium Battery Initialisation

Any new xture containing a Lithium battery should be initialised when rst purchased to maximise its battery life.
To do this:

1. Fully charge the unit for a minimum of 5 to 6 hours.

2. Fully discharge, then fully recharge the battery.

3. Repeat this cycle another 2 times for optimum battery life.

Maximizing Battery Performance

1. Lithium batteries perform best when in regular use. Long idle periods will reduce the battery life.

2. Recharge the battery at the earliest opportunity, leaving batteries discharged for long periods will reduce battery life.

3. Store units containing Lithium batteries at cool temperatures. High ambient temperatures signicantly reduce the life
of a Lithium battery.

4. Disconnect power from the unit when charging is complete.

5. Do not use xtures whilst charging.

Long term storage

1. Charge your xture’s battery to around 50%. If you store a xture with a fully discharged battery, it could fall into a
deep discharge state. If you store it fully charged, the battery may lose some capacity, leading to shorter battery life.

2. Power down the device to avoid additional battery use.

3. Place your device in a cool, moisture-free environment that’s less than 32° C (90° F).

17

SMARTDISK

©2017 Music & Lights S.r.l.PROLIGHTS è un brand di proprietà della Music & Lights S.r.l. PROLIGHTS is a brand of Music & Lights S.r.l .company.

MUSIC & LIGHTS S.r.l.

Via Appia, km 136,200 - 04020 Itri (LT) - ITALY
Phone [phone] - Fax [phone]

www.musiclights.it - email: [email protected]
ISO 9001:2008 Certied Company
