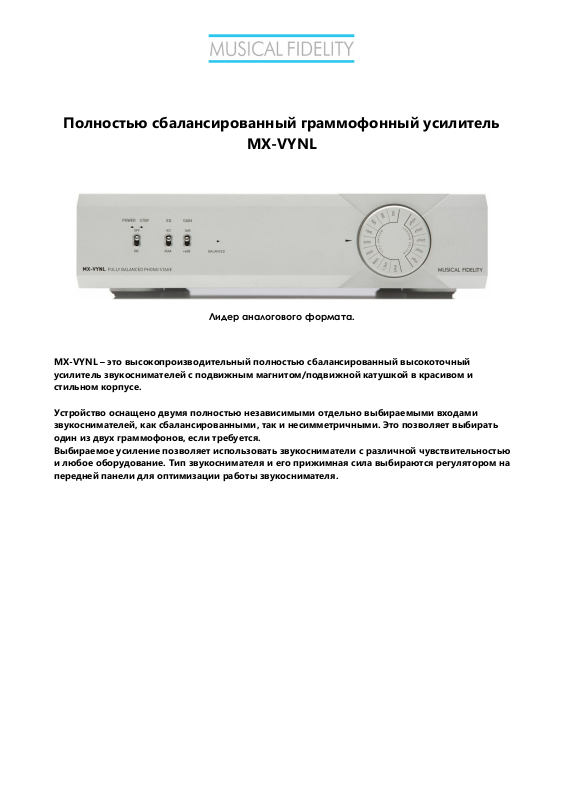

Musical Fidelity MX-VYNL User Manual

Полностью сбалансированный граммофонный усилитель

MX-VYNL

Лидер аналогового формата.

MX-VYNL – это высокопроизводительный полностью сбалансированный высокоточный

усилитель звукоснимателей с подвижным магнитом/подвижной катушкой в красивом и
стильном корпусе.

Устройство оснащено двумя полностью независимыми отдельно выбираемыми входами
звукоснимателей, как сбалансированными, так и несимметричными. Это позволяет выбирать
один из двух граммофонов, если требуется.
Выбираемое усиление позволяет использовать звукосниматели с различной чувствительностью
и любое оборудование. Тип звукоснимателя и его прижимная сила выбираются регулятором на
передней панели для оптимизации работы звукоснимателя.

Полностью сбалансированный граммофонный усилитель MX-VYNL

- 2 -

Издание 1

Инструкции по безопасности

Предупреждение об опасности для пользователя, устройства или о возможности

неправильного использования

Важное примечание.

Выходное напряжение в розетках переменного тока зависит от страны. Перед
подключением к сети убедитесь, что напряжение в вашем районе соответствует
требованиям к напряжению, указанным на блоке питания

Блок питания используется для подключения/отключения устройства от сети
Убедитесь, что блок питания всегда доступен для работы. Никогда не работайте
с устройством или блоком питания, если ваши руки мокрые или влажные. Не
допускайте попадания жидкостей в устройство или блок питания. Никогда не
ставьте какие-либо предметы с водой, например, цветочные вазы, на устройство
или возле него. Не допускайте попадания жидкостей на устройство или блок
питания. Никогда не ставьте какие-либо источники открытого огня, например
зажженные свечи, на устройство или возле него. Устройство нельзя использовать
во влажных или мокрых местах, возле ванных, раковин, плавательных бассейнов
или в других подобных местах

Никогда не подключайте и не отключайте блок питания к/от устройства, пока
блок питания подключен к сети. Никогда не используйте блок питания, отличный
от поставляемого с устройством

Правильно подключайте левый и правый каналы. Правый канал обычно имеет красную

маркировку, а левый – белую.

.

.

.

,

.

.

Полностью сбалансированный граммофонный усилитель MX-VYNL

- 3 -

Издание 1

ПИТАНИЕ

ЙЗЕР

ние

Индикатор
балансировки

Регулятор
звукоснимателя/
прижимной силы

ВКЛ =

RIAA/IEC

Сбалансированный
вход Л+П мини-XLR

Выходы XLR

ПРАВЫЙ и ЛЕВЫЙ

Выходы RCA

Вход

Переключател

Входы RCA

ПРАВЫЙ и ЛЕВЫЙ

12 В пост.

+ левый
вход

- левый
вход

- правый
вход

+ правый
вход

0 В общий

Функция:

Штекер

Гнездо

ВИД СПЕРЕДИ

ЭКВАЛА

Усиле

ВИД СЗАДИ

Клемма

заземления

ь входа
BALANCED/RCA

ЛЕВЫЙ и
ПРАВЫЙ

ВЫВОДЫ РАЗЪЕМА

XLR

тока/500 мA

Земля (кабельный

экран)
