Munters ARG 100 Instruction Manual

ARG 100

Instruction Manual

Mobile direct fired gas heater

HC/MIT/IGBm-1619-11/09, © Munters Europe AB 2009

Disclaimer

Munters reserves the right to make alterations to specifications, quantities, dimensions etc. for production or other reasons,
subsequent to publication.

The information contained herein has been prepared by qualified experts within Munters.

While we believe the information is accurate and complete, we make no warranty or representation for any particular purposes.
The information is offered in good faith and with the understanding that any use of the units or accessories in breach of the
directions and warnings in this document is at the sole discretion and risk of the user.

1

GB

1. GENERAL INSTRUCTION

The heaters mentioned in this maintenance leaflet must only be used outdoors or in well ven­tilated surroundings.
For every kW it is necessary to have permanent ventilation of 25 cm

2

, equally distributed

between the floor and high level,with a minimum outlet of 250 cm

2

.
Gas cylinders must be used and kept in accordance with current regulations.
Never direct the hot air flow towards the cylinder.
Use only the supplied pressure regulator.
Never use the heater without its cover.
Do not exceed 100 W/m

3

of free room.The minimum volume of the room must be greater

than 100 m

3

.
Do not obstruct the inlet or outlet sections of the heater.
If the heater has to work for a long period at its maximum capacity, it is possible that ice will
form on the cylinder .This is due to excessive vapour withdra wal.Not for this reason,or for any
other, should the cylinder be heated. To avoid this effect, or at least to reduce it,use a large

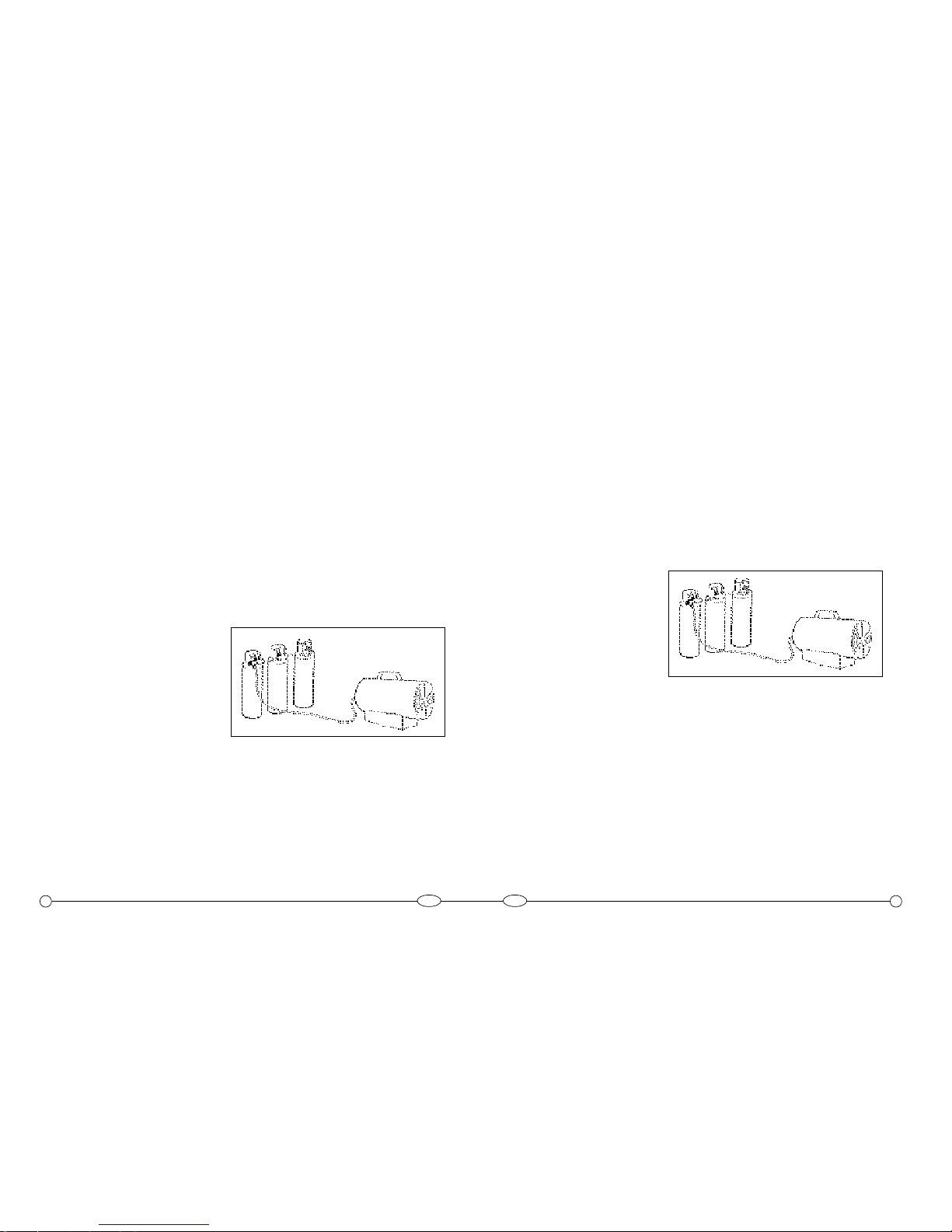

cylinder or two cylinders linked together (Fig.1).
Do not use the heater in cellars,basements or in any room below the ground level.
In case of malfunction,please contact the technical assistance service.
The heater must be isolated from the gas bottle by means of a valve.
The gas bottle must always be replaced following safety rules away from any possible source of
ignition.
The gas hose must not be twisted or bent.
The heater must be placed where there is no risk of fire,the hot air outlet must be at least 3
m from any flamable wall or ceiling and
must never be directed towards the
gas bottle.
Only use original gas hose and spare
parts.
Heaters described in this leaflet are
not intended for domestic use.
If a gas leak occurs, please follow the
necessary safety rules.
If in any doubt contact your supplier.

2. INSTALLATION

Connect the heater to a suitable electric socket (230 V ~ 50 Hz).
Make sure that the machine is properly cylinder.
Connect the gas supply hose to the pressure regulator and connect the regulator to a suitable
LPG cylinder.
Open the tap of the cylinder and check the supply hose and fittings for leak detector gas leaks.
For this operation it is recommended to use an approved.
NEVER USE NAKED FLAME.
Connect the room thermostat to the socket on the appliance and adjust it to the required
temperature.

Fig.1

2 27

GB

3. INSTRUCTIONS FOR USE

3.1 IGNITION

Turn the fan switch to position II (for heating) and make sure that the fan is turning. After a brief
preventilation the flame ignites.
Regulate the gas flow pressure according to the thermal power desired, by turning the wheel of the
pressure reducer anticlockwise to increase the pressure or clockwise to decrease.
If the flame ignites but after few seconds the heater locks,the RESET control lamp lights up.In this
case check that all the prescriptions of the previous paragraph about installation have been
observed. Wait one minute , then unlock the heater by pressing the RESET button and repeat the
starting operations.
Contact your supplier should any problem continue.

WARNING

The heater is equipped with a safety thermostat that controls the inner temperature and cuts off
the gas and electrical supply to the heater in case of overheating. IF THE SAFETY THERMOSTAT
FUNCTIONS, LOOK FOR THE CAUSES OF OVERHEATING AND ELIMINATE THEM BEFORE
USING THE HEATER AGAIN.FOR ANY REPAIR APPLY T O A QUALIFIED TECHNICIAN.

3.2 SWITCHING OFF

To stop the heater,shut off the gas cylinder tap.Let the fan run until the flame shuts down and then
turn the fan switch to position O.

3.3 AIR CONDITIONING

The heater can also be used as a ventilator.
In this case remove the gas supply hose and connect the plug of the heater to a suitable electrical sup­ply.
Set the fan switch to position I.

4. MAINTENANCE

The repairs or maintenance operations must only be carried out by qualified personnel.
The unit must be checked by a qualified technician at least once a year.
Regularly check the conditions of gas hose,and gas regulator if it must be replaced only use original
spare parts.
Before starting any maintenance operation on the heater disconnect from both gas and electrical sup­plies.
If the unit has not been used for a long period we advise that a technician carries out a general check
up before using.It is important to control the following:
Periodically check the gas supply hose conditions and,should it be changed, use only original spare
parts.
Check the starting electrode position (see Fig.2).
Check the connections of the safety thermostat:
they must always be clean.
If necessary clean the fan blade and the inside of the
heater using compressed air.

Fig.2

GB D F NL DK E P I

Version 6000 m3/h - Ausführung 6000 m3/h - Version 6000 m3/h - Toestel 6000 m3/h

Version 6000 m3/h - Versión 6000 m3/h - Versao 6000 m3/h - Versione 6000 m3/h

EV Solenoid Valve
LC LC Filter
M Motor
P Pressure Switch
QCF Flame Control Unit
AL Warning Light
RESET Reset Button
TS Safety Thermostat
TA Room Thermostat
SF Flame Sensor
EL Ignition Electrode
IN Switch
RL Relay
FS Fuse

EV Magnetventil
LC LC Filter
M Motor
P Druckwächter
QCF Flammenkontroll
AL Warnungslampe
RESET Resetknopf
TS Sicherheitsthermostat
TA Raumthermostat
SF Flammenfühler
EL Zündelektrode
IN Schalter
RL Relais
FS Sicherung

EV Electrovanne
LC Filtre LC
M Moteur
P Pressostat
QCF Cadre contrôle flamme
AL Lampe bloquage
RESET Bouton déblocage
TS Thermostat sécurité
TA Thermostat ambiance
SF Capteur flamme
EL Electrode allumage
IN Interrupteur
RL Relais
FS Fusible

EV Elettrovalvola
LC Filtro LC
M Motore
P Pressostato
QCF Quadro controllo fiamma
AL Spia blocco
RESET Pulsante sblocco
TS Termostato sicurezza
TA Termostato ambiente
SF Sensore fiamma
EL Elettrodo accensione
IN Interruttore
RL Relé
FS Fusibile

PROBLEM CAUSES

The motor does not
work

The motor works,
but the burner does
not light up and after
few seconds the
heater stops

The burner lights up
but after few seconds
the heater stops

The heater stops
during operation

No electricity supply

The room thermostat is regulated
too low

The safety thermostat is on

The gas cylinder tap is closed
The gas cylinder is empty
The nozzle is obstructed
The solenoid gas valve is not open

There is no spark
No connection with the earthing

system
Defective connection between

sensor and safety device
Defective safety device
Excessive gas supply

Insufficient air flow

Insufficient gas supply due to ice
formation on the cylinder

Check the terminal board with a
tester

Regulate the thermostat on a
higher temperature

Wait about one minute and then
push the RESET button

Open the tap
Use a new cylinder
Remove the nozzle and clean it
Check that that the solenoid valve

works
Check the position of electrode
Check and connect properly

Check and connect properly

Replace the safety device
Check the pressure reducer and

replace it if required.
Check that the motor works

properly
Check and use a larger cylinder or

two cylinders connected together.

SOLUTIONS

26 3

GB

GB D F NL DK E P I

5.TROUBLESHOOTING

WIRING DIAGRAMS - SCHALTSCHEMEN - SCHEMES ELECTRIQUES

ELEKTRISCH SCHEMAS - FORBINDELSESDIAGRAM

ESQUEMAS ELÉCTRICOS - ISQUEMAS ELECTRICOS - SCHEMI ELETTRICI

Version 1500/3000 m3/h - Ausführung 1500/3000 m3/h - Version 1500/3000 m3/h

Toestel 1500/3000 m

3

/h - Version

1500/3000

m3/h - Versión

1500/3000

m3/h

Versao 3

1500/3000

m3/h - Versione

1500/3000

m3/h

EV Solenoid Valve
LC LC Filter
M Motor
P Pressure Switch
QCF Flame Control Unit
AL Warning Light
RESET Reset Button
TS Safety Thermostat
TA Room Thermostat
SF Flame Sensor
EL Ignition Electrode
IN Switch
FS Fuse

EV Magnetventil
LC LC Filter
M Motor
P Druckwächter
QCF Flammenkontroll
AL Warnungslampe
RESET Resetknopf
TS Sicherheitsthermostat
TA Raumthermostat
SF Flammenfühler
EL Zündelektrode
IN Schalter
FS Sicherung

EV Electrovanne
LC Filtre LC
M Moteur
P Pressostat
QCF Cadre contrôle flamme
AL Lampe bloquage
RESET Bouton déblocage
TS Thermostat sécurité
TA Thermostat ambiance
SF Capteur flamme
EL Electrode allumage
IN Interrupteur
FS Fusible

EV Elettrovalvola
LC Filtro LC
M Motore
P Pressostato
QCF Quadro controllo fiamma
AL Spia blocco
RESET Pulsante sblocco
TS Termostato sicurezza
TA Termostato ambiente
SF Sensore fiamma
EL Elettrodo accensione
IN Interruttore
FS Fusibile

4 25

D

1. ALLGEMEINE ANWEISUNGEN

Die WLE, auf die sich dieses Anleitungsheft bezieht, dürfen nur draußen oder in Räumen aufge­stellt werden,die durchgehend gelüftet werden.
Es muß eine Öffnung von 25 cm2nach aussen hin pro kW Heizleistung,und zwar gleichmäßig zwi­schen

dem oberen und unteren Teil des Raums verteilt, vorhanden sein,jedoch mindestens 250 cm2.
Es dürfen 100 W/m3im Verhältnis zu den leerencubicmetern nicht überschritten werden; der
Raum darf jedoch nicht kleiner als 100 m

3

sein.
Heizgerät nicht in Kellerräumen oder unter dem Erdboden aufstellen.
Das Heizgerät muß von der Gasflasche durch ein Zwischenventil isoliert sein.
Das Aus w echseln der Gasflaschen muß laut der Sicherheitsnormen stattfinden,und ohne daß sich
offene Flammen im Raum befinden.
Keine Verdrehspannung an den Gasschläuchen aufbringen.
Der WLE muß so aufgestellt werden, daß er kein Feuer fangen kann, und die Ausblasseite der
Heißluft muß sich 3 m von jeglicher Wand oder decke entfernt befinden und darf auch nicht auf
die Gasflasche selbst gerichtet sein.
Nur Gasschläuche, die zum Zubehör des WLE gehören oder Originalersatzteile benutzen.
Die WLE, die sich auf dieses Anleitungsheft bezieht,sind nicht auf den Hausgebrauch bestimmt.
Die Gasflaschen müssen gemäß den geltenden Vorschriften benutzt und gelagert werden.
Wird der Heizer lange Zeit aufs äußerste betätigt, kann es aufgrund der übermäßigen
Verdampfung geschehen, daß sich Eis an der Flasche bildet.Weder aus diesem noch aus anderen
Gründen den Warmluftzustrom auf die Flasche richten.
Um diesen Vorgang zu vermeiden oder zu verringern, eine größere Flasche oder mehrere miteinan­der verbundene Flaschen verwenden
(Abb.1).
Ausschließlich den mitgelieferten
Druckregler verwenden.
Den Heizer nicht ohne Abdeckhaube
laufen lassen.
Den Ausgang oder Eingang des Heizers
nicht verkleinern.
Bei schlechtem Funktionieren den tech­nischen Kundendienst rufen.

2. INSTALLATIONSANWEISUNGEN

Beim Aufstellen des Geräts sind die technischen Regeln Flüssiggas TRF 1988 sowie die einschlä­gigen Unfallverhütungsvorschriften (VBG 43 und ZH 1/455) zu beachten.
Gerät an eine Steckdose anschlieflen 230 V ~ 50 Hz.
Das Gerät darf nur an einen Stecker angeschlossen werden,der mit einem FI-Schutzschalter ver­bunden ist.
Sicherstellen,daß der Anschluß geerdet ist.
Den Gasspeisungsschlauch an die Schlauchbruchsicherung anschließen, die
Schlauchbruchsicherung an den Druckregler anschließen und diesen an eine Gasflasche.
Den Hahn der Flasche öffnen und den Speisungsschlauch und die Anschlüsse kontrollieren, um
evtl.undichte Stellen ausfinding zu machen, wobei ausschließlich Seifenschaum zu verwenden ist.
NIE MIT OFFENEM FEUER UMGEHEN.
Falls erforderlich, das Thermostat an den eigens dafür vorgesehenen Schalter an der Seite des
Heizers anschließen und auf die gewünschte Temperatur einstellen.

Abb.1

GB D F NL DK E P I

TECHNICAL DATA - TECHNISCHE DATEN

DONNEES TECHNIQUES - TEKNISK INFORMATION

DATOS TÉCNICOS - DATOS TECNICOS - DATI TECNICI

Heat output*
Wärmebelastung*
Puissance therm*
Verwarmingsverm.*
Varmeeffekt*
Potencia térmica*
Potencia termica*
Potenza termica*
(kW) 85.00÷106.00

*G30

Heat output**
Wärmebelastung**
Puissance therm**
Verwarmingsverm.**
Varmeeffekt**
Potencia térmica**
Potencia termica**
Potenza termica**
(kW) 74.50÷97.00

**G31

Gas consumption*
Nennanschlußwert*
Consommation*
Gasverbruik*
Gasforbrug*
Consumo de gas*
Consumo de gàz*
Consumo di gas*
(kg/h) 6.16÷7.70

*G30

Gas consumption**
Nennanschlußwert*
Consommation**
Gasverbruik**
Gasforbrug**
Consumo de gas**
Consumo de gàz**
Consumo di gas**
(kg/h) 5.27÷6.60

**G31

Gas pressure
Betriebsdruck
Pression du gaz
Gasdruk
Gastryk
Presión del gas
Pressao do gàz
Pressione gas
(bar) 2.0

Air flow output
Luftdurchsatz
Débit d'air
Luchttoevoer
Luftkapacitet
Caudal de aire
Capacidade de ar
Portata aria
(m

3

/h) 3000

Nozzle
Düse
Gicleur
Mondstuk
Dyse
Boquilla
Injector
Ugello
(mm) 2.00

Gas type
Gasart
Type de gaz
Gassoort
Gastype
Tipo de gas
Tipo de gàs I3P
Tipo di gas I3B/P

Voltage
Spannung
Voltage
Voeding
Strømtilførsel
Alimentaciòn
Voltagem
Tensione
(V/Hz) 230/50

Power supply
Leistungsaufnahme
Puissance moteur
Verbruikt vermogen
Absorberet effekt
Potencia absorbida
Potencia motor
Potenza assorbita
(W) 300

Weight
Gewicht
Poids
Gewicht
Vægt
Peso
Peso
Peso
(kg) 28

24 5

D

I

3. GEBRAUCHSANWEISUNGEN

3.1 ZÜNDUNG

Gebläseschalter auf Stellung I I (Winter) bringen und sich versichern,daß sich die Flügel drehen.
Nach einer kurzen Vorlüftung zündet die Flamme.
Gaseintritt bzgl. der gewünschten Heizleistung einstellen, d.h. den Nadelventilknopf im
Uhrzeigersinn zum Erniedrigen und gegen den Uhrzeigersinn hin zum Erhöhen drehen.
Wenn die Flamme zündet, sich jedoch das Gerät nach wenigen Sekunden ausschaltet, geht die
RESET- Kontrollampe an.In diesem Fall muß kontrolliert werden, ob die Anweisungen des vor­hergehenden Punktes (Installation) beachtet wurden.
Etwa eine Minute warten,dann auf den RESET-Knopf drücken, um das Gerät wieder einzuschal­ten und den Zündvorgang wiederholen.

ACHTUNG!

Das Gerät ist mit einem Sicherheitsthermostat ausgerüstet,das die Innentemperatur kontrolliert
und bei Überhitzung anspricht,indem es die Spannung vom Gerat nimmt.SOLLTE DAS SICHER­HEITSTHERMOSTAT ANSPRECHEN, MÜSSEN DIE URSACHEN DER ÜBERHITZUNG
GESUCHT UND BESEITIGT WERDEN BEVOR DAS GERAT WIEDER IN BETRIEB GENOM­MEN WIRD. WENDEN SIE SICH FÜR ALLE REPARTURARBEITEN AN DAS PERSONAL DES
KUNDENDIENSTES.

Um das Gerät wieder einzuschalten, muss der Schalter zuerst auf 0 und dann auf II
gestellt werden.

3.2 ABSCHAL TEN

Um das Gerät auszuschalten,wird der Hahn der Gasflasche zugedreht, und das Gebläse muß bis
zum Erlöschen der Flamme weiterlaufen.

3.3 SOMMERVENTILATION

Der Heizer kann auch als Ventilator benutzt werden.
In diesem Falle muß der Gasspeisungsschlauch abgenommen und das Gerät an eine passende
Steckdose angeschlossen werden.
Schalter in Stellung I bringen.

3.4 ZUBEHÖR

Es dürfen nur folgende Zubehörteile verwendet werden:
Flüssiggas Schlauchleitung nach DIN 4815 Teil 2 Druckklasse 6.
Druckregler für Flüssiggas nach DIN 4811 Teil 1 Ausgangsdruckbereich 1,5 bar
Schlauchbruchsicherung nach DIN 30693 für Schlauchlängen ab 0,4 m. (nur für Gebrauch im
gewerblichen Bereich aufgrund von VBG21)

5. GUIDA ALLA SOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA SOLUZIONE

Il motore non gira

Il motore gira,ma il
bruciatore non si
accende e dopo pochi
secondi il generatore
va in blocco

Il bruciatore si
accende ma dopo
pochi secondi il
generatore va in
blocco

Il generatore va in
blocco durante il
funzionamento

Manca corrente

Il termostato ambiente è regolato
troppo basso

Il termostato di sicurezza è
intervenuto

Il rubinetto della bombola è chiuso
La bombola del gas è vuota
L’ugello è otturato
L’elettrovalvola del gas non si apre

Manca la scintilla

Manca il collegamento con
l’impianto di terra

Collegamento difettoso tra sonda e
quadro di sicurezza

Quadro di sicurezza difettoso
Eccessiva adduzione di gas

Ventilazione insufficiente

Insufficiente adduzione di gas
alla formazione di brina sulla
bombola

Controllare con un tester l ’arrivo
della corrente ai morsetti

Regolare il termostato ad una
temperatura più alta

Aspettare circa un minuto e
premere il pulsante di RESET

Aprire il rubinetto
Sostituire la bombola
Smontare l’ugello e pulirlo
Verificare il corretto funzionamento

dell’elettrovalvola
Controllare la posizione

dell’elettrodo
Controllare e posizionare

correttamente
Controllare e posizionare

correttamente
Sustituire il quadro sicurezza
Controllare il riduttore di pressione

ed eventualmente sostituirlo
Controllare il corretto

funzionamento del motore
Verificare ed eventualmente

utilizzare una bombola più grande o
più bombole piccole collegate
insieme

6 23

D

I

4. INSTANDHALTUNG

Eingriffe zur Reparatur oder zwecks Instandhaltung des Geräts dürfen nur von spezializiertem
Personal durchgeführt werden. Auf jeden Fall sollte das Gerät mindestens einmal pro Jahr von
spezializiertem Personal überprüft werden.
Zustand des Gasschlauchs überprüfen,und sollte er ersetzt werden müssen, dürfen nur
Originalersatzteile benutzt werden.
Vor jeglichem Eingriff am Gerät muß der Stecker gezogen und der Gasschlauch abgedreht wer­den.
Periodisch den Zustand des Gasspeisungsschlauches nachprüfen;und sollte dieser ausgewechselt
werden müssen,dürfen nur Originalersatzteile benutzt werden.
Sollte das Gerät längere Zeit nicht genutzt werden, raten wir zu einer Kontrolle durch einen
Tecniker bevor es wieder in Gebrauch genommen
wird.Vor allem müssen f olgende Kontrollen durch­geführt werden.
Die Stellung der Zündelektrode kontrollieren (Abb.

2).
Die Anschlüsse des Sicherheitsthermostats
überprüfen:sie müssen immer ganz sauber sein.
Sollte es nötig sein, müssen die Flügel des Lüfters
gereinigt werden und,mit Pressluft,das Innere des
Heizers.

Abb.2

5. ANLEITUNG ZUR PROBLEMLÖSUNG

FEHLER GRÜNDE BESEITIGUNG

Motor läuft nicht

Motor läuft,der
Brenner geht nicht
an und nach
wenigen Sekunden
geht der Heizer
aus

Brenner springt an,
aber nach wenigen
Sekunden geht der
Heizer aus

Während des
Betriebes fällt der
Heizer aus

Kein Strom

Thermostat zu niedrig eingestellt

Sicherheitsthermostat ist
angesprungen

Gashahn ist geschlossen
Gasflasche leer
Düse verstopft
Gas-Magnetventil öffnet sich nicht

Keine Funken
Keine Erdung
Schadhafte Verbindungen

zwischen Sonde und Flammenkontrolle
Flammenkontrolle defekt
Wenig Gaszufuhr durch Bildung von Reif

auf der Flasche

Mit einem Tester die Stromzufuhr an den
Klemmen kontrollieren

Thermostat auf höhere Temperatur
einstellen

Etwa 1 Minute warten und die
Auslösetaste drücken

Hahn öffnen
Gasflasche ersetzen
Herausholen und reinigen
Einwandfreies Funktionieren des

Magnetventils prüfen
Stellung der Elektrode prüfen
Prüfen und richtig schalten
Prüfen und richtig verbinden

Ersetzen
Prüfen und evtl.größere Flasche

verwenden oder mehrere kleine, die
zusammen verbunden sind

3. ISTRUZIONI PER L’USO

3.1 ACCENSIONE

Portare l’interruttore della ventola sulla posizione II (Winter) ed assicurarsi che la ventola giri. Dopo
una breve preventilazione la fiamma si accende.
Regolare l’alimentazione del gas in funzione della potenza termica desiderata, ruotando la manopola
del rubinetto in senso antiorario per aumentare o in senso orario per diminuire.
Se la fiamma si accende ma dopo pochi secondi il generatore va in blocco,si accende la spia pulsante
di RESET. In questo caso controllare che siano state rispettate tutte le istruzioni del paragrafo prece­dente (installazione).Attendere un minuto, poi sbloccare il generatore premendo il pulsante di RESET
e ripetere la manovra di accensione.

ATTENZIONE

L’apparecchio è dotato di un termostato di sicurezza che controlla la temperatura interna dell’appa­recchio e interviene in caso di surriscaldamento, togliendo tensione all’apparecchio. IN C ASO DI
INTERVENTO DEL TERMOSTATO DI SICUREZZA,CERCARE ED ELIMINARE LE CAUSE DEL SUR­RISCALDAMENTO PRIMA DI RIUTILIZZARE L’APPARECCHIO. PER QUALSIASI INTERVENTO DI
RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

Per riavviare l’apparecchio portare l’interruttore in posizione 0 e poi in posizione II.

3.2 SPEGNIMENTO

Per spegnere il generatore chiudere il rubinetto della bombola. Lasciare ruotare la ventola finché la
fiamma non si spegne, poi posizionare l’interruttore della ventola su O.

3.3 VENTILAZIONE ESTIVA

Il generatore può essere usato anche come ventilatore.In questo caso,staccare il tubo di alimentazio­ne del gas e innestare la spina in una presa di corrente adeguata.
Portare l’interruttore nella posizione I.

4. ISTRUZIONI PER LA MANUTENZIONE

Gli interventi di riparazione e di manutenzione sul generatore devono essere effettuati esclusivamen­te da personale qualificato.
L’apparecchio deve essere comunque controllato da un tecnico qualificato almeno una volta l’anno.
Prima di effettuare qualsiasi operazione di manutenzione sul generatore staccare il tubo del gas e la
spina dalla presa di corrente.
Se l'apparecchio non viene usato per molto tempo si raccomanda un controllo completo da parte di
un tecnico qualificato prima di rimetterlo in uso.In particolare devono essere eseguiti i seguenti con­trolli:
Controllare lo stato del tubo di alimentazione del gas e qualora dovesse essere sostituito usare
esclusivamente ricambi originali.
Controllare la posizione dell’elettrodo di accensione
(Fig.2).
Controllare i collegamenti del termostato di sicurez­za con la termocoppia, che devono essere sempre
perfettamente puliti.Se necessario pulire l’interno del
generatore e le pale del ventilatore servendosi di aria
compressa.

Fig.2

22 7

I F

1. INSTRUCTIONS GENERALES

Les génerateurs d’air chaud,auxquels ce manuel se rapporte, doivent ˆetre utilisés exclusivement
en plein air ou dans des pièces avec aeration continue.
Une ouverture de 25 cm

2

vers l’extérieur pour chaque kW de puissance thermique est nécessai-

re et

équitablement distribuée entre la partie supérieure et inférieure de la pièce,avec un minimum de

250 cm

2

.
Ne pas dépasser 100 W/m3en considérant le volume vide.Le volume de la pièce ne doit pas ˆetre
inférieure á 100 m

3

.
Ne pas utiliser le générateur dans des sous-sols ou au dessus du niveau du sol.
Le générateur doit ˆetreisolé de la bouteille de gaz par une soupape d’arrˆet.
Le remplacement de la bouteille de gaz doit ˆetre effectué selon les normes de sécurité et en
absence de flammes.
Les tuyaux de gaz ne doivent pas ˆetre soumis á des efforts de torsion.
Le générateur doit eˆtre placé de manière á éviter tout risque d’incendie.La bouche de sortie de
l’air chaud doit se trouver á une distance de 3 metres minimum de n’importe quel mur ou plafon
inflammable et ne doit pas ˆetredirigie vers la bouteille de gaz.
Utiliser seulement les tuyaux de gaz en dotation aux équipements ou des piéces originales.
Les équipements auxquels ce manuel se rapporte ne sont pas conçus pour une utilisation domes­tique.
Les bouteilles du gaz doivent ˆetre utilisées et conservées selon les dispositions légales en vigueur .
Si le générateur fonctionne longtemps au maximum de sa puissance il peut arriver que,á cause de
l’évaporation excessive,de la glace se forme sur la bouteille.Il ne faut absolument pas,pour cette
raison ou d’autres,orienter le débit d’air
chaud vers la bouteille. Afin d’eviter ou
au moins reduire le phénomène de for­mation de glace, utiliser une bouteille
plus grande ou plusieurs bouteilles
connectées ensemble (voir Fig.1).
Utiliser exclusivement le régulateur
d’origine.
Ne utiliser pas l’appareil sans sa couverture.
Ne pas réduire la section de sortie du
générateur.
En cas de fonctionnement défectueux consulter le service après vente.

2. INSTRUCTIONS POUR L’INSTALLATION

Brancher l’appareil à une prise de courant 230 V ~ 50 Hz.
S’assurer qu’il soit correctement connecté avec une installation de mise à la terre.
Connecter le tuyau d’alimentation du gaz au réducteur de pression et ce dernier à une bouteille
de gaz propane liquide.
Ouvrir le robinet de la bouteille et controˆ ler le tuyau d’alimentation et les raccords pour détec­ter d’eventuelles fuites en se servant exclusivement de mousse de savon.
NE JAMAIS EMPLOYER DE FLAMME LIBRES.
Connecter le thermostat d’ambiance à la prise sur le générateur et le regler sur la temperature
desirée.

Fig.1

1. ISTRUZIONI GENERALI

I generatori di aria calda ai quali questo libretto si riferisce devono essere usati esclusivamente
all'aperto o in locali con ventilazione continua.
E’ necessaria un’apertura verso l’esterno di 25 cm

2

per ogni kW di potenza termica equamente distri-

buita tra la parte superiore e la parte inferiore del locale, con un minimo di 250 cm

2

.
Le bombole di gas devono essere utilizzate e conservate secondo le vigenti disposizioni in materia.
Non direzionare mai il flusso di aria calda verso la bombola del gas.
Usare esclusivamente il regolatore di pressione in dotazione.
Non usare mai il generatore senza la copertura esterna.
Non superare i 100 W/m

3

considerando il volume vuoto. Il volume del locale non deve comunque

essere minore di 100 m

3

.
Non ridurre le sezioni di entrata o di uscita del generatore.
In caso di cattivo funzionamento consultare il servizio di assistenza tecnica.
Se il generatore funziona a lungo alla potenza massima, si può formare ghiaccio all’esterno delle
bombole a causa della elevata evaporazione del gas, con conseguente diminuzione della potenza ero­gata. Anche se non si manifesta il fenomeno della brina, usando una bombola troppo piccola si verifi­ca comunque un calo di pressione che può impedire il funzionamento dell’apparecchio .Per l’uso con­tinuativo alla massima potenza si consiglia di montare le bombole in parallelo (vedi Fig.1).
Non usare il generatore in scantinati o al di sotto del livello del suolo.
Chiudere il rubinetto della bombola quando l’apparecchio non è in funzione.
La sostituzione delle bombole di gas deve essere effettuata nel rispetto delle norme di sicurezza e in
assenza di fiamme libere.
I tubi flessibili del gas non devono essere sottoposti a sforzi di torsione.
Il generatore deve essere collocato in modo da evitare rischi di incendio, la bocca di uscita dell'aria
calda deve trovarsi a una distanza minima
di 3m da qualsiasi parete o soffitto infiam­mabile e non deve essere diretta verso la
bombola.
Utilizzare solo i tubi gas in dotazione agli
apparecchi o i ricambi originali.
Gli apparecchi ai quali questo manuale si
riferisce non sono per uso domestico.
Nel caso in cui si riscontri o si sospetti una
fuga di gas adottare le necessarie misure di
sicurezza.

2. ISTRUZIONI PER L’INSTALLAZIONE

Collegare l’apparecchio ad una presa di corrente 230 V ~ 50 Hz.
L’apparecchio deve essere alimentato elettricamente esclusivamente attraverso un impianto dotato di
interruttore differenziale.
Assicurarsi che vi sia un corretto collegamento con l’impianto di terra.
Collegare il tubo di alimentazione del gas al riduttore di pressione e quest’ultimo ad una bombola di
GPL.
Aprire il rubinetto della bombola e controllare il tubo di alimentazione e i raccordi per individuare
eventuali perdite servendosi esclusivamente di schiuma di sapone.
NON USARE MAI FIAMME LIBERE.
Collegare il termostato ambiente alla apposita presa del generatore e regolarlo alla temperatura
desiderata.

Fig.1

8 21

F P

3. INSTRUCTIONS POUR L’USAGE

3.1 ALLUMAGE

Positionner l’interrupteur de l’hélice sur I I (Winter) et s’assurer que l’hélice tourne.Après une brève
pré-ventilation,la flamme s’allume.
Régler la pression d’alimentation du gaz en fonction de la puissance thermique desirée,en tournant la
poignée du réducteur de pression dans le sens contraire à celui des aiguilles d’une montre pour aug­menter la pression ou dans le sens des aiguilles pour la diminuer.
Si la flamme s’allume mais après quelques secondes le generateur s’éteint, la lampe de control du
RESET s’allume.Dans ce cas attendre 1 minute environ et,apres avoir débloqué le générateur en pres­sant le bouton du RESET, répéter l’operation d’allumage.

ATTENTION!

L’appareil est doté d’un pressostat de sécurité qui contrôle le flux d’air à l’entrée. Si le flux d’air
se réduit pour une cause externe ou interne (ex.obstruction de la section d’entrée, bloc du ven­tilataur, réduction du nombre de tours du moteur, etc ...) la flamme s’éteint automatiquement,
alors que le ventilateur continue à tourner. L’appareil se rallume automatiquement uniquement si
la portée d’air atteint de nouveau la valeur normale. EN C AS D’INTERVENTION DU PRESSO­STAT DE SECURITE,CHERCHER ET ELIMINER LES CAUSES DE LA REDUCTION DE LA POR­TEE D’AIR AVANT DE REUTILISER L’APPAREIL.POUR TOUS TYPES D’INTERVENTION POUR
REPARATIONS, S’ADRESSER A UN PERSONNEL QUALIFIE.
L’appareil est doté d’un thermostat de sécurité qui contrôle la température interne de l’appareil
et intervient en cas de surchauffe, enlevant la tension à l’appareil. EN CAS D’INTERVENTION
DU PRESSOSTAT DE SECURITE, CHERCHER ET ELIMINER LES CAUSES DE SURCHAUFFE
AVANT DE REUTILISER L’APPAREIL. POUR TOUS TYPES D’INTERVENTION POUR REPARA­TIONS, S’ADRESSER A UN PERSONNEL QUALIFIE. Pour rallumer l’appareil, porter l’in­terrupteur sur la position O et ensuite sur la position II.

3.2 EXTINCTION

Pour éteindre le générateur, fermer le robinet de la bouteille de gaz. Laisser tourner l’hélice jusq’à ce
que la flamme s’éteint.
En suite positionner l’interrupteur de l’hélice sur O.

3.3 VENTILA TION EN ETE

Le générateur peut également être utilisé en tant que ventilateur.
Dans ce cas,débrancher de la bouteille le tuyau d’alimentation du gaz et brancher la fiche à une prise
de courant adéquate.
Positionner l’interrupteur de l’hélice sur I.

4. INSTRUCTION POUR L’ENTRETIEN

Avant d’effectuer n’importe quelle intervention sue le
réchauffeur, détacher le tuyau du gaz et débrancher la
fiche de la prise de courant.
Vérifier périodiquement le bon état du tuyau d’ali­mentation du gaz et au cas où il devrait être remplacé,
utiliser exclusivement des pièces détachées d’origine.
Contrôler la position de l’electrode d’allumage (Fig.

2).
Vérifier les connexions du thermostat de sûreté.
Nettoyer, si nécessaire, les pales du ventilateur et
l’intérieur du générateur en utilisant de l’air comprimé.

Fig.2

O motor nao gira

O motor funciona mas
o bico de gàs nao se
acende e depois de
alguns segundos o
gerador bloca-se

O bico de gàs
acendese mas
passadose mas
passado de alguns
segundoso gerador
bloca-se

Durante o
funcionamento o
gerador bloca-se

Ausencia de corrente

O termostato esta régulado baixo
demais

A segurança intervio

A torneira da botija de gàs està
fechada

A botija està vazia
O giclor està obstruido
A electrovalvula do gàs nao se abre

Ausencia de faicas
Nao ha ligaçao com a tomada de

terra
Ligaçao defeituosa entre a sonda e

o quadro de segurança
Quadro de segurança defeituoso
Chegada reduzida de gàs devida a

formaçao de geada

Chegada excessiva do gàs

Chegada reduzida do ar

Controlar com ajuda dum provador
a chegada do corrente nos
terminais

Regular o termostato numa
temperatura mais alta

Esperar 1 minuto e carregar no
botao de RESET

Abrir a torneira

Mudar-la
Desmontar e impar
Verifique que o funcionamento da

electro valvula seja correcto
Verifique a posiçao do electrodo
Controlar e ligar correctamente

Controlar e ligar correctamente

Mudar-lo
Verifique e eventualmente utilizar

uma botija maior ou varias
pequenas ligadas juntas

Controlar o regulador de pressao e
enventualmente mudar-lo

Verificar que o motor funciona
correctamente

5. SOLUCÃO DOS PROBLEMAS

INCOVENIENTS CAUSAS

SOLUCOES

20 9

P F

5. GUIDE A LA SOLUTION DES PROBLEMES

INCONVENIENTS CAUSES REMEDES

Le moteur ne
tourne pas

Le moteur tourne mais
le bruˆleur ne s’allume
pas et après quelques
secondes le générateur
se bloque

Le bruˆleur s’allume
mais apres quelques
secondes le generateur
se bloque

Pendant le
fonctionemment le
générateur se bloque

Absence de courant

Le thermostat est réglé trop bas

La securité est intervenue

Le robinet de la bouteille de gaz est
fermé

La bouteille de gaz est vide
Le gicleur est obstrué
L’electrovanne du gaz ne s’ouvre

pas
Absence d’etincelles
Il n’y a pas de connexion avec la

prise de terre.
Connexion défectueuse entre la

sonde et le cadre de securité
Cadre de securité défectueux
Arrivée reduit du gaz due à la

formation de givre sur la bouteille

Arrivée excessive du gaz

Arrivée reduite de l’air

Controˆler par l’aide d’un testeur
l’arrivée du courant aux bornes

Régler le thermostat sur une
température plus haute

Attendre environ 1 minute et
appuyer sur le bouton de RESET

Ouvrir le robinet

La remplacer
Le démonter et le nettoyer
Vérifier que le fonctionnement de

l’electrovanne soit correct
Vérifier la position de l’electrode
Controˆ ler et brancher

correctement
Controˆ ler et brancher

correctement
Le remplacer
Vérifier et éventuellement utiliser

une bouteille plus grande ou
plusieurs petites branchées
ensemble

Controˆ ler le regulateur de pression
et eventuellement le remplacer

S’assurer que le moteur fonctionne
correctement

3. INSTRUÇÕES PARA O USO

3.1 IGNICAO

Por o interruptor do helice no I I (Winter) e verificar que a helice gira.Depois de uma pequena pré­ventilaçao,a chama acendese.
Se a chama acendese e passado alguns segundos o gerador apagase a lampada do control do RESET
acendese. Nesse caso esperar 1 minuto e , depois de ter blocado o gerador carregando no botao do
RESET, tornar a fazer a mesma operaçao de ignaçao.

ATENÇÃO

O aparelho é dotado de um termóstato de segurança que controla a temperatura interna do aparel­ho e que intervém, em caso de sobreaquecimento, tirando tensão do aparelho. EM CASO DE
INTERVENÇÃO DO TERMÓSTATO DE SEGURANÇA, PROCURE ELIMINAR AS CAUSAS DO
SOBREAQUECIMENTO ANTES DE REUTILIZAR O APARELHO. PARA EFECTUAR QUALQUER
INTERVENÇÃO DE REPARAÇÃO DIRIJA-SE A PESSOAL QUALIFICADO.

Para pôor novamente em marcha o aparelho, coloque o interruptor na posicao 0 e em
seguida na posicao II.

3.2 EXTINCAO

Para apagar o generador, fechar a torneira da botija de gàs.Deixar girar a helice até que a chama se
apague .Depois posicionar o interruptor da helice no O

3.3 VENTILACAO NO VERAO

O gerador pode igualmente ser utilizado como ventilador.
Nesse caso,desligar da botija de gàs o tubo de alimentaçao do gàs e ligar a ficha numa tomada de cor­rente apropriada.
Posicionar o interruptor da helice no I.

4. MANUTENCAO

Antes de qualquer intervençao no resquentador, tire o tubo do gàs e desligue a ficha da tomada do cor­rente.
Verifique r egularmente o bom estado do tubo de alimentaçao do gàs e no caso que seja preciso m udar­lo,utilize exclusivamente peças subslentes de origem.
Controlar a posiçao do electrodo de ignaçao (Fig.2).
Verificar as ligaçoes do termostato de segurança.
Limpar se necessario,as palas do ventilador e o interior do gerador utilizando ar comprimido.
As intervençoes de reparaçao e de manutençao no gerador devem ser feitas exclusivamente por pes­soal qualificado.
O equipamento deve ser de qualquer maneira controlado por um tecnico qualificado pelo menos uma
vez por ano.
Se o equipamento nao for utilizado durante um longo tempo,è necessario fazer-lo controlar complè­tamente por um tecnico qualificado e tornar a por-lo em andamento.
Os controles seguintes devem mais particularmente
serem executados: Controlar o estado do tubo de
alimentaçao do gàs e se deve mudar-lo, utilizar
exclusivamente pèças de origem.

Fig.2

10 19

NL P

1. BELANGRIJKE VOORZORGSMAATREGELEN

De gasflessen dienen volgens de op het betreffende gebied geldende voorschriften gebruikt en
bewaard te worden.
Indien de generator langdurig met maximaal vermogen gebruikt wordt kan er ten gevolge van te hoge
verdamping ijsvorming ontstaan op het reservoir. Richt de heteluchtstroom nooit op het reservoir.
Gebruik enkel en alleen de bijgeleverde drukregelaar.
Gebruik de generator nooit zonder de externe afscherming.
Breng geen veranderingen aan aan de in- en uitlaatstukken van de generator.
Raadpleeg in geval van slechte werking de technischeservicedienst.
De heteluchtgeneratoren waarop deze handleiding betrekking heeft mogen enkel en alleen buiten
gebruikt worden of in ruimtes waar doorlopend ventilatie plaatsvindt.
Er dient een opening naar buiten aangebracht te worden ter grootte van 25 cm

2

per elke kW warm­tevermogen,en wel evenr edig ver deeld ov er het bov enste en het onderste gedeelte van de ruimte,met
een minimale afmeting van 250 cm

2

.

Uitgaand van een lege ruimte, mag een waarde van 100 W/m

3

niet overschreden worden. De inhoud

van de ruimte mag in ieder geval niet minder bedragen dan 100 m

3

.
Gebruik de generator niet in kelders of op ondergronds niveau.
De generator dient met behulp van een sperklep van de gasfles afgesloten te zijn.
Tijdens het vervangen van de gasfles dienen alle veiligheidsvoorschriften opgevolgd te worden,waarbij
de aanwezigheid van een vrije vlam ten strengste verboden is.
De flexibele gasslangen mogen niet blootgesteld worden aan draaibewegingen.
De generator dient zodanig opgesteld te zijn dat brandgevaar uitgesloten is;de uitlaatopening voor de
hetelucht dient zich op minimaal 3 meter afstand van brandbare wanden of plafonds te bevinden en
mag in geen geval gericht zijn op de gasfles.
Maak uitsluitend gebruik van bijgeleverde gasslangen of originele onderdelen.
De apparaten waarop deze handleiding betrekking heeft zijn niet geschikt voor huishoudelijk gebruik.
Indien de heteluchtgenerator gedurende lange tijd met maximaal vermogen werkt,kan door de hoge
gasverdamping aan de buitenkant van de
reservoirs ijsvorming ontstaan, waardoor
het vermogen vermindert.
Bij het gebruik van een te klein reservoir
vindt er, ook al ontstaat er aan de bui­tenkant geen ijsvorming,toch een drukda­ling plaats waardoor de generator buiten
gebruik kan raken.
Indien het toestel langdurig met maximaal
vermogen wordt gebruikt,is het raadzaam
dereservoirs parallel op te stellen (Afb.1)

2. INSTALLATIE

Sluit het toestel aan op 230V ~ 50Hz.
Het toestel dient enkel en alleen gevoed te worden door een elektrische installatie voorzien van een
differentiaalschakelaar.
Zorg ervoor dat het toestel geaard is.
Verbind de gastoevoerslang met de drukverminderingsklep op de LPG fles.
Draai de kraan op de fles open en controleer de slang en de fittings op eventuele lekkage met behulp
van schuim.MAAK NOOIT GEBRUIK VAN EEN OPEN VLAM.
De in de ruimte bestaande thermostaat met de desbetreffende stop van de generator en stel de
gewenste temperatuur in.

Afb.1

1. INSTRUÇÕES DE SEGURANÇA

As botijas de gàs devem ser utilizadas e conservadas segundo as disposiçoes legais em vigor.
Se o gerador funciona muito tempo no maximo da sua potencia pode acontecer que por causa
de evaporaçao excessiva,geada se forma na botija. Nao deve absolutamente por essa razao ou
por outras, orientar o debito do ar quente para a botija.A fins de evitar ou pelo menos reduzir
o fenomeno de formaçao de geada utilize uma botija maior ou varias botijas ligadas juntas.
Utilize exclusivamente o regulador de origem.
Nao utilize o aparelho sem a tampa.
O aparelho de aquecimento nao deve ser utilizado perto de materiais inflamaveis. Nao por em
qualquer caso um objecto,mesmo ininflamavel,a menos de um metro do aparelho.
Nao reduzir a seccao de saida do gerador.
Em caso de funcionamento defeituoso consultar o serviço depois de venda.
Os geradores de ar quente,cujo este manual se reporta,devem ser utilizados exclusivamente em
pleno ar ou em pèças com aereaçao continua.
Uma abertura de 25 cm

2

para o exterior para cada kW de potencia termica è necesaria e equi-

tavelmente distribuida entre a parte superior e inferior da pèça,com um minimo de 250 cm

2

.

Nao ultrapassar 100W/m

3

considerando o volume vazio.O volume da pèça nao deve ser inferior

a 100 m

3

.
Nao utilizar o gerador em caves ou por cima do nivel do chao.
O gerador deve estar isolado da botija de gàs com uma valvula de parragem.
A mudança da botija de gàs deve ser feita segundo as normas de segurança e em ausencia de cha­mas.
O tubos de gàs nao devem suportar esforços de torsao.
O gerador deve ser posto de tal manei­ra a evitar os risgos de incendio.A saida
do ar quente deve estar a uma distancia
minima de 3 m ètros de qualque muro
ou teto inflamave e nao deve ser dirigi­do para a botija.
Utilizar unicamente os tubos de gàs em
dotaçao aux equipamentos ou pèças de
origem.
Os equipamentos cujo este manual se
reporta nao sao concebidos para uma
utilizaçao domestica.

2. INSTALACAO

Ligar o aparelho numa tomada de corrente 230 V ~ 50 Hz.
Verificar que o aparelho està correctamente ligado com mainstalaçao de posto em terra.
Ligar o tubo de alimentaçao do gàs ao reductor de pressao e este numa botija de gàs propano
liquido.
Abrir a torneira da botija e controlar o tubo de alimentaçao e as junçoes para detectar eventuais
fugas utilizando exclusivamente de espuma de sabao.
NUNCA UTILIZAR UMA CHAMA.
Se for necessario ligue o termostato de ambiente na tomada posicionada no lado do gerador e
por na temperatura desejada.

Fig.1

18 11

E NL

3. GEBRUIKSAANWIJZING

3.1 INSCHAKELEN

Zet de ventilatorschakelaar op stand II (Winter) en controleer of de ventilator draait. Na een
kortstondige preventilatie gaat de vlam branden.
Regel de gastoevoer al naar gelang het gewenst warmtevermogen:draai de kraan naar links voor
het toenemen van het vermogen,naar rechts voor het verminderen.
Indien de generator enkele seconden na het ontsteken van de vlam geblokkeerd wordt, gaat de
controledrukknop RESET branden.Controleer in dit geval of alle instructies van de voorgaande
paragraaf(“Installatie”) nauwkeurig zijn opgevolgd.
Druk na ongeveer 1 minuut de knop RESET alle aangegeven handelingen voor de in werkingstel­ling.

OPGELET

Het apparaet is voorzien van een veiligheid warmteregelaar die de binnentemperatuur van het
apparaat controleert en, in geval van oververhitting, de stroomtoevoer blokkeert. INDIEN DE
WARMTEREGELAAR IN WERKING TREEDT, DE OORZAKEN VAN DE OVERVERHITTING
ZOEKEN EN OPLOSSEN ALVORENS HET APPARAAT WEER TE GEBRUIKEN.VOOR IEDERE
REPARATIE INGRIJP ZICH TOT BEVOEGD PERSONEEL WENDEN.

Om het apparaat weer te gebruiken de schakelaar eerst in de O stand en daarna in
stand II plaatsen.

3.2 UITSCHAKELEN

Om de generator uit te schakelen dient de fleskraan dichtgedraaid te worden.Laatde ventilator
draaien totdat de vlam uitgaat en zet de ventilatorschakelaar vervolgens op O.

3.3 ZOMERVENTILATIE

De generator kan tevens als ventilator gebruikt worden.Verwijder in dit geval de gastoevoerpijp
en steek de stekker in een daarvoor geschikt stopkontakt.
Zet de schakelaar in stand I.

5. SOLUCIÓN DE LOS PROBLEMAS

PROBLEMA CAUSA

SOLUCIÓN

El motor no gira

El motor gira pero el
quemador no se
enciende y después de
pocos segundos el
generador se
bloquea

El quemador se
enciende pero
después de pocos
segundos el generador
se bloquea

El generador se
bloquea durante el
funcionamiento

Falta corriente

El termostato ambiente está
regulado demasiado bajo

El termostato de seguridad ha
intervenido

La llave de la bombona del gas está
cerrada

La bombona del gas está vacía
La boquilla está obstruida
La electrov·lvula del gas no se abre

Falta la chispa
Falta la conexión con la instalación

de tierra
Conexión defectuosa entre sonda y

cuadro de seguridad
Cuadro de seguridad defectuoso
Excesivo abastecimiento de gas

Ventilación insuficiente

Insuficiente abastecimiento de gas
debido a la formación de escarcha
en la bombona

Controlar con un tester la llegada
de la corriente a los bornes

Regular el termostato a una
temperatura más alta

Esperar aprox.un minuto y apretar
el pulsador de RESET

Abrir la llave

Cambiar la bombona
Desmontar la boquilla y limpiarla
Verificar el correcto funcionamiento

de la electroválvula
Controlar la posición del electrodo
Controlar y conectar

correctamente
Controlar y conectar

correctamente
Cambiar el cuadro de seguridad
Controlar el reductor de presión y

eventualmente cambiarlo
Controlar el correcto

funcionamiento del motor
Verificar y eventualmente utilizar

una bombona más grande o varias
bombonas pequeñas conectadas
juntas

12 17

NL E

5. STORINGEN EN RESPECTIEVELIJKE OPLOSSINGEN

STORING OORZAAK

OPLOSSING

Motor draait niet

Motor draait,maar
brander werkt niet
en na enkele
secon-den valt
generator uit

Brander werkt,
maar na enkele
seconden
aardgeleider
valt generator uit

Generator valt
tijdens normaal
funktioneren uit

Geen stroom
Kamerthermostaat te laag afgesteld
Veiligheidsthermostaat is in werking

getreden
Gasfleskraan is dicht
Gasfles is leeg
Mondstuk is verstopt
Elektromagnetische gasklep gaat niet

open
Geen vonkvorming
Geen verbinding met aardgeleider
Verkeerde verbinding tussen sonde en

stuur-paneel
Stuurpaneel defekt
Te grote gastoevoer

Onvoldoende ventilatie
Onvoldoende gastoe voervanwege

ijsvorming op reservoir

Met tester stroom bij klemmen controleren
Thermostaat op hogere temperatuur instellen
Wacht ongeveer 1 minuut en druk RESET knop in

Draai kraan open
Vervang de fles
Verwijder mondstuk en reinig het
Controleer werking van de klep

Controleer stand van elektrode
Controleer en voer verbinding uit
Controleer en voer verbinding uit

Vervang stuurpaneel
Controleer drukverminderingsklep en vervang

indien nodig.
Controleer goede werking van motor
Indien nodig groter reservoir gebruiken of

meerdere met elkaar verbonden kleine reservoirs

3. USO DEL APARATO

3.1 ENCENDIDO

Poner el interruptor del ventilador en la posición II (Winter) y cerciorarse de que el ventilador gire.
Después de una breve preventilación la llama se enciende.
Regular la alimentación del gas en función de la potencia térmica deseada,girando la manilla de la llave
en sentido antihorario para aumentar o en sentido horario para disminuir.
Si la llama se enciende pero después de pocos segundos el generador se bloquea,se enciende el tes­tigo pulsador de RESET. En este caso controlar que se hayan respetado todas las instrucciones del
párrafo precedente (instalación).Esperar un minuto, después desbloquear el generador apretando el
pulsador de RESET y repetir la maniobra de encendido.

ATENCIÓN

Este aparato dispone de un termostato de seguridad que controIa Ia temperatura interna del aparato
y interviene en caso de sobrecalentamiento, quitaudo Ia tensión al aparato. EN EL CASO QUE SE
ACTIVE EL TERMOSTATO DE SEGURIDAD, ELIMINAR LAS CAUSAS DE SOBRECALENTAMIEN­TO ANTES QUE UTILIZAR EL APARATO. POR CUALQUIER INTERVENCIÓN, SE DIRIGIRA AL
PERSONAL CUALIFICADO.Para poner en marcha el aparato,poner el interruptor en posición O y
despues en posicion II.

3.2 AP AGADO

Para apagar el generador cierre la llave de la bombona. Dejar girar el ventilador hasta que se apague
la llama,después colocar el interruptor del ventilador en O.

3.3 VENTILACIÓN ESTIVAL

El generador se puede usar también como ventilador. En este caso, quitar el tubo de alimentación del
gas y conectar el enchufe en una toma de corriente adecuada.
Poner el interruptor en la posición I.

4. MANTENIMIENTO

Las intervenciones de reparación y de mantenimiento del generador deben ser realizadas exclusivamente
por personal calificado.
El aparato debe ser siempre controlado por un técnico calificado, por lo menos una vez por año.
Si el aparato permanece fuera de uso por mucho tiempo,se recomienda un control completo por parte
de un técnico calificado antes de ponerlo nuevamente en funcionamiento.En especial, se deben llevar a cabo
los siguientes controles:
Controle el estado del tubo de alimentación del gas y,si fuera necesario reemplazarlo, use exclusivamente
los repuestos originales.
Antes de efectuar cualquier operación de mantenimien­to en el generador, desconectar el tubo del gas y el
enchufe de la toma de corriente.
Controlar la posición del electrodo de encendido (véase
Fig.2).
Controlar las conexiones del termostato de seguridad.
Si es necesario, limpiar el interior del generador y las
aspas del ventilador sirviéndose de aire comprimido.

Fig.2

4. ONDERHOUD

Reparatie- of onderhoudswerkzaamheden mogen uitsluitend uitgevoerd worden door deskundig
personeel.
Het apparaat dient minstens eenmaal per jaar gecontroleerd te worden door een vakbekwaam
technicus.
In geval van langdurige stilstand verdient het aanbeveling het apparaat volledig te laten nakijken door
een deskundig technicus alvorens het weer in gebruik te nemen.
Er dient in het bijzonder op het volgende gelet te worden:
Controleer de gastoevoerslang en maak in geval van vervanging uitsluitend gebruik van originele
onderdelen.
Alvorens welke onderhoudshandeling dan ook uit te voeren, dientde gasleiding losgemaakten de
stekker uit het stopkontakt verwijderd te worden.
Controleer de gastoevoerpijp regelmatig en gebruik in geval van vervanging alleen originele
onderdelen.
Controleer de stand van de ontstekingselektrode
(Afb.2).
Controleer of de verbindingen van de
veiligheidsthermostaat en het thermokoppel volledig
schoon zijn. Zelfs de geringste roestvorming kan de
goede werking van de generator negatief
beinvloeden vanwege de minieme stroomopwekking
van het thermokoppel.
Reinig zonodig de binnenkant van de generator en
tevens de ventilatorwaaiers met druklucht.

Afb.2

16 13

E DK

1.VIGTIGE SIKKERHEDSFORSKRIFTER

Gasflaskerne skal anvendes og opbevares i henhold til gældende lovkrav.
Hvis generatoren fungerer gennem lang tid på maksimal effekt,kan der dannes is på flaskernes yderside på
grund af for høj fordampning.Varmluft-strømmen må under ingen omstændigheder rettes mod flasken.
Anvend udelukkende den vedlagte trykregulator.
Anvend aldrig generatoren uden udvendigt dæksel.
Indgangs- og udgangssdiametrene til generatoren må ikke reduceres.
Ved driftsforstyrrelse bør teknisk service kontaktes.
Apparaterne nævnt i denne brugsanvisning må kun benyttes udendørs eller i ventilerede områder.
For hver kW er det nødvendigt at have en åbning til det fri på 25 cm

2,

ligeligt fordelt mellem den øvre og

nedre del af rummet.Åbningen til det fri skal dog minimum være på 250 cm

2

.

Overskrid aldrig 100W/m

3

med hensyntagen til rummets volumen.

Rummet må ikke være mindre ned 100 m

3

.
Brug ikke apparatet i kældre eller andre rum, som ligger under jordoverfladen.
Mellem apparatet og gasflasken skal der være monteret en ventil.
Gasflasken skal altid være placeret i henhold til gældende regler og aldrig i nærheden af flammer/åben ild.
Den fleksible gasslange må ikke bøjes eller vrides.
Apparatet må ikke placeres i områder hvor der er risiko for brand og åben ild.Varmluft udgangen skal
placeres min.3 m fra væg og loft, og må aldrig placeres direkte foran gasflaskerne.
Brug altid originale gasslanger og reservedele.
Apparaterne beskrevet i denne brugsanvisning må ikke anvendes til husholdningsbrug.
Hvis generatoren kører gennem lang tid på
maksimal effekt, kan der dannes is på
flaskernes yderside på grund af høj
gasfordampning. Dette vil samdidigt
reducere ydelsen.Selv om der ikke opstår
frost, kan anvendelse af en for lille flaske
medføre et tryktab,der hindrer apparatets
korrekte drift. Hvis apparatet skal
anvendes kontinuerligt på maksimal effekt,
anbefales parallel-installation af flaskerne
(Fig.1).

Tilslut apparatet til et 230V ~ 50Hz vægudtag.
Apparatet må kun strømforsynes gennem et elanlæg med differentialafbryder.
Forvis Dem om, at jordforbindelsen er korrekt.
Gassens tilførselsrør skal forbindes med trykreduktionsanordningen,og denne til en gasflaske.
For at kontrollere for evt. lækage skal De blot åbne flaskens hane og kontrollere tilførselsrør og samlinger
med sæbeskum.
ANVEND ALDRIG ÅBEN ILD.
Skal rumtermostaten tilsluttes det specielle udtag i generatoren og justeres til den nskede temperatur.

3.1 START

Drej ventilatorens afbryder til stilling II (Winter) og forvis Dem om,at ventilatoren roterer. Efter en kort
før-ventilation,star ter flammen.

Fig.1

2. INSTALLATION

3. BRUGSANVISNIGEN

1. PRECAUCIONES IMPORTANTES

Las bombonas de gas se deben utilizar y conservar según las disposiciones vigentes en materia.
Si el generador funciona durante mucho tiempo a la máxima potencia puede suceder que a causa
de la excesiva evaporación se forme hielo en la bombona.No dirija nunca el flujo de aire calien­te hacia la bombona ni por este motivo ni por otros.
Use exclusivamente el regulador de presión en dotación.
No use nunca el generador sin la copertura exterior.
No reducir las secciones de entrada o de salida del generador.
En caso de mal funcionamiento consulte el servicio de asistencia técnica.
Los generadores de aire caliente descriptos en este manual deben ser usados exclusivamente al
aire libre o en locales con ventilación continua.
Es necesaria una abertura hacia el exterior de 25 cm

2

por cada kW de potencia térmica,

equi-

tativamente distribuida entre la parte superior y la parte inferior del local,con un mÌnimo de 250 cm

2

.
No supere los 100 W/m3teniendo en consideración el volumen vacÌo.El volumen del local no
debe ser nunca inferior a 100 m

3

.
No use el generador en sótanos o por debajo del nivel del suelo.
El generador debe estar aislado de la bombona del gas por medio de una válvula obturadora.
La sustitución de las bombonas de gas debe ser llevada a cabo respetando las normas de seguri­dad y en ausencia de llamas libres.
Los tubos flexibles del gas no deben estar sometidos a esfuerzos de torsión.
El generador debe colocarse de manera tal que se eviten los riesgos de incendio;la boca de sali­da del aire caliente debe encontrarse a una distancia mÌnima de 3 m de cualquier pared o techo
inflamable y no debe estar dirigida contra la bombona.
Utilice sólo los tubos de gas del equipamiento de base de los aparatos o repuestos originales.
Los aparatos descriptos en este manual no son de uso doméstico.
Si el generador funciona por mucho tiempo a la potencia máxima, se puede formar hielo fuera
de las bombonas a causa de la elevada evaporación del gas,con la consiguiente disminución de
potencia suministrada.
Aunque no se manifieste el fenómeno de
la escarcha,usando una bombona dema­siado pequeña se verifica, de todas for­mas, una disminución de presión que
puede impedir el funcionamiento del
aparato.
Para un uso continuativo con la máxima
potencia se aconseja montar las bombo­nas en paralelo (Fig.1)

2. INSTALACIÓN

Conectar el aparato a una toma de corriente 230V ~ 50 Hz.
El aparato debe estar alimentado eléctricamente exclusivamente a través de una instalación dota­da de interruptor diferencial.
Cerciorarse de que haya una correcta conexión con la instalación de tierra.
Conectar el tubo de alimentación del gas con el reductor de presión y éste último con una bombo­na de GPL.
Abrir la llave de la bombona y controlar el tubo de alimentación y los empalmes para localizar
eventuales fugas,sirviéndose exclusivamente de espuma de jabón.
NO USAR JAMAS LLAMAS LIBRES.
Conectar el termostado ambiente con la toma del generador al efecto y regularlo a la temperatu-

Fig.1

14 15

DK DK

Justér gastilførslen i forhold til den ønskede varmeeffekt.Sørg for at dreje hanens skrueventil mod uret
for at forøge eller med uret for at reducere
Hvis flammen starter, men generatoren låser sig fast efter nogle sekunder, lyser signallampen RESET
(se figur). I dette tilfælde skal man kontrollere, at alle instruktioner i forrige afsnit (installation) er
overholdt.V ent et minut,og fjern så generatorens blokering ved at trykke på RESET-knappen (se figur).
Gentag derefter startoperationen.

ADVARSEL

Apparatet er udstyret med en sikkerhedstermostat som kontrollerer den indre temperatur og som
lukker for gas og el tilførsel i tilfælde af overophedning.
HVIS SIKKERHEDSTERMOSTATEN TREDER I FUNKTION:
SE EFTER HVAD ÅRSAGEN TIL OVEROPHEDNINGEN ER OG ELIMINER FØR APPARATET BRUGES
IGEN.KONTAKT EN KVALIFICERET SERVICEMAND HVIS REPARATION ER NØDVENDIG.

3.2 SLUKNING

Generatoren slukkes ved at lukke for flaskens hane. Lad ventilen rotere, indtil flammen er slukket;drej
derefter ventilens afbryder til stilling O.

3.3 SOMMERVENTILATION

Generatoren kan også anvendes som ventilator. I dette tilfælde skal gastilførselsrøret frakobles og
stikket sættes i en velegnet kontakt.
Drej afbryderen til stilling I.

4.VEDLIGEHOLDELSE

Reparationer og vedligeholdelse skal altid udføres af uddannet personale.
Apparatet skal serviceres af uddannet personale minimum 1 gang om året.
Hvis apparatet ikke har været i brug i en længere periode tilrådes det at uddannet personale
foretager en servicering inden brug af apparatet.
Det er vigtigt at kontrollere følgende.
Kontrollér gasslangens tilstand, hvis den skal udskiftes brug da kun originale dele .
Gasrøret skal frakobles,og stikket tages ud inden nogen form for vedligeholdelse foretages på
generatoren.
Kontrollér jævnligt gastilførselsrørets tilstand. Om nødvendigt skal det udskiftes med originale
reservedele.
Kontrollér tændelektrodens position (se Fig. 2).
Kontrollér termostatens samlinger
Om nødvendigt skal ventilatorens blade og generatorens inderside rengøres med trykluft.

Fig.2

FEJL ÅRSAG AFHJÆLPNING

Motoren kører ikke

Motoren kører,
brænderen tændes,
men generatoren
blokeres efter nogle
sekunder

Brænderen tændes,
men generatoren
blokeres efter nogle
sekunder

Generatoren
blokeres under drift

Der er ingen strøm

Rumtermostaten er indstillet på en
for lav værdi

Sikkerhedstermostaten er udløst

Gasflaskens hane er lukket
Gasflasken er tom
Dysen er tilstoppet
Gassens magnetventil åbner ikke

Der er ingen gnist
Ingen jordforbindelse

Forbindelse mellem sonde og
sikkerhedspanel defekt

Sikkerhedspanel defekt
For høj gastilførsel

Utilstrækkelig ventilation
For lav gastilførsel på grund af

frostdannelse på flasken

Kontrollér med en tester, at
klemmerne får spænding

Justér rumtermostaten til en højere
temperatur

Vent cirka et minut og tryk på
RESET-knappen

Sørg for at åbne hanen
Skift flasken ud
Demontér dysen og rengør den
Kontrollér magnetventilens

korrekte drift
Kontrollér elektrodens stilling
Kontrollér og foretag den rigtige

forbindelse
Kontrollér og foretag den rigtige

forbindelse
Skift sikkerhedspanelet ud
Kontrollér

trykreduktionsanordningens
korrekte drift og skift den ud,om
nødvendigt

Kontrollér motorens korrekte drift
Kontrollér tilstanden og anvend om

nødvendigt en større flaske eller
flere små flasker, der forbindes med
hinanden

5. FEJLFINDING

operating instruction
Bedienungsanleitung
mode d’emploi
instruktie-boekje
brugsanvisningen
manual de instrucciones
manual de instruções
libretto istruzioni

1106002036

GB

D

F

NL

DK

E
P

I

0694

Munters Europe AB, HumiCool Division, Isafjordsgatan 1 , P.O. Box 1150, SE-164 26 Kista, Sweden.

Phone [phone], Fax [phone].

Munters Italy S.p.A., Corso Inghilterra 15, 12084 Mondovì, Italia. Tel. [phone], Fax [phone].

.

www.munters.com

Austria via sales organization in Germany, Munters Euroform GmbH, Phone [phone], Fax [phone], Denmark via sales organization in Sweden, Munters Europe AB, Phone [phone], Fax +46 (0)8-
754 56 66, Finland Munters Oy, Phone [phone], Fax [phone], France Munters France S.A., Phone [phone], Fax [phone], Germany Munters Euroform GmbH, Phone

[phone], Fax [phone], Italy Munters Euroemme S.p.A., Phone [phone], Fax [phone], Kingdom of Saudi Arabia and Middle East Hawa Munters, c/o Hawa United Cooling Syst.

Co. Ltd., Phone [phone], Fax [phone], Norway via sales organization in Sweden, Munters Europe AB, Phone [phone], Fax [phone], South Africa & Sub-Sahara Countries

Munters (Pty) Ltd, Phone [phone], Fax [phone], Spain Munters Spain S.A., Phone [phone], Fax [phone], Sweden Munters Europe AB, Phone [phone], Fax +46 (0)8-

754 56 66, Switzerland via sales organization in Germany, Munters Euroform GmbH, Phone [phone], Fax [phone], United Kingdom Munters Ltd, Phone [phone], Fax [phone],

Export & Other countries Munters Europe AB Phone [phone], Fax [phone], Region Americas Munters Corporation, Phone [phone], Fax [phone], Region Asia Munters K.K.,

Phone [phone], Fax [phone].

®Euroemme is a registered trademark of Munters AB.
