Bedienungsanleitung
MULTIswitch FLEXX
! Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen
und Sicherheitshinweise. Sie ist deshalb
jederzeit griffbereit aufzubewahren und beim
Verkauf des Produktes an Dritte weiterzugeben.
Der MULTIswitch FLEXX arbeitet mit dem seriellen
Servosignal MULTIPLEX SRXL. Er lässt sich daher mit
allen SRXL-fähigen Fernsteuerempfängern betreiben.
Dazu gehören
• alle telemetriefähigen Empfänger
• RX4/9 FLEXX M-LINK ID
• RX4/16 FLEXX M-LINK ID
1 EINLEITUNG
Wir freuen uns, dass Sie sich für MULTIswitch FLEXX
entschieden haben.
MULTIswitch FLEXX ist ein universell einsetzbarer
Schaltbaustein für Fahrzeug- Schiffs- und Flugmodelle. Er
stellt drei Schaltkanäle zur Verfügung, mit denen folgende
Funktionen möglich sind:
• Ansteuerung von Beleuchtung, Gleichstrommotoren,
Hupe, Nebelhorn, Lichthupe etc.
• Blinkfunktion für Richtungsanzeiger / Warnblinker
• Blitzfunktion für Warnleuchten, Positionsleuchten etc.
2 SICHERHEITSHINWEISE
! Schäden durch Kurzschluss: Schließen Sie die
Klemmen der Schaltkanäle 1 bis 3 nicht kurz.
! Schäden durch falsche Polung: Beachten Sie die
korrekte Polung beim Anschließen einer
Spannung an die Klemme U(Bat).
MULTIPLEX
! Schäden durch falsche Spannung: Stellen Sie
sicher, dass alle angeschlossenen
Fernsteuerkomponenten für die angelegte
Spannung an der Klemme U(Bat) ausgelegt sind.
Entfernen Sie gegebenenfalls den Jumper U(Bat).
3 FUNKTIONSBESCHREIBUNG
Der MULTIswitch FLEXX arbeitet mit dem seriellen
Servosignal MULTIPLEX SRXL. Die Steuerinformationen
werden über eine einzige Leitung vom
Fernsteuerempfänger zum Schaltbaustein übertragen.
Dies reduziert den Verkabelungsaufwand im Modell.
Durch die Ansteuerung über SRXL kann der MULTIswitch
FLEXX mit weiteren Funktionsbausteinen kombiniert und
erweitert werden.
4 TECHNISCHE DATEN
Best.-Nr. # 75888
Versorgungs-
spannung
Maximale
dauerhafte
Strombelastung
3,8 – 12 Volt
(3S LiPo Akku)
9 Ampere
(3 Ampere pro Kanal)
5 ANSCHLÜSSE
1
8
Abb. 1 MULTIswitch FLEXX
1 Schaltkanal 1
2 Schaltkanal 2
3 Schaltkanal 3
4 U(Bat); Klemme für Versorgungsspannung
5 Jumper U(Bat)
6 SRXL / Betriebsspannung (vom Fernsteuerempfänger)
7 SRXL Ausgang (zu weiterer Schaltkanaleinheit oder
anderen SRXL-fähigen Geräten)
8 LED Anzeige für Datenempfang
5.1 Schaltkanal 1 bis 3
Schließen Sie hier die elektrischen Verbraucher an, z.B.
LEDs, Glühlampen, Motoren, Hupe, etc.
Achten Sie bei Anschließen der Verbraucher (z.B. LEDs)
auf die richtige Polung.
! Schäden durch zu hohe Strombelastung:
Beachten Sie, dass die maximale
Strombelastung pro Schaltkanal 3 Ampere
beträgt.
5.2 SRXL / Betriebsspannung
Stecken Sie das Kabel an den Empfängerausgang, an
dem das serielle Servosignal MULTIPLEX SRXL
ausgegeben wird.
Der MULTIswitch FLEXX wird über diese Leitung auch mit
seiner Betriebsspannung versorgt.
3
5 24
6
7
Der MULTIswitch FLEXX ist mit einem Windows PC
einstellbar, so dass die drei Schaltkanäle flexibel und
unabhängig für verschiedene Aufgaben eingesetzt
werden können.
Bedienungsanleitung MULTIswitch FLEXX • Irrtum und Änderung vorbehalten! •
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 1/4
©
Bedienungsanleitung
MULTIswitch FLEXX
5.3 SRXL Ausgang
Die Stiftleiste ist 1:1 mit dem SRXL Eingang verbunden.
Sie haben die Möglichkeit weitere SRXL-fähige Geräte
anzuschließen. Sie können z.B. eine Kette mit mehreren
MULTIswitch FLEXX erstellen, oder ein SRXL-fähiges
Stabilisierungssystem anschließen.
5.4 LED Anzeige
Die LED beginnt zu leuchten, sobald der MULTIswitch
FLEXX korrekte Daten von einem Fernsteuerempfänger
oder einem PC empfängt.
5.5 Jumper U(Bat) / U(Bat)
Jumper U(Bat) aufgesteckt
Wenn der Jumper aufgesteckt ist, dann sind die
Betriebsspannungen der MULTIswitch FLEXX Elektronik,
der Fernsteueranlage und der Verbraucher miteinander
verbunden.
In diesem Fall genügt eine einzige Spannungsquelle als
Versorgung. Dies kann ein Empfänger-Akku sein, der am
Fernsteuerempfänger angesteckt ist.
Alternativ genügt eine beliebige Spannungsquelle, die an
der Klemme U(Bat) angeschlossen wird.
! Schäden durch zu hohe Spannung: Achten Sie
darauf, dass die Spannung maximal 12 Volt (3S
LiPo Akku) beträgt. Bei gestecktem Jumper
U(Bat) darf die maximale Betriebsspannung für
ALLE angeschlossenen Komponenten
(Verbraucher, Empfänger, Servos) nicht
überschritten werden.
Bei Standard-Servos sind dies in der Regel
maximal 6 Volt.
MULTIPLEX
Empfängerakku
Fernsteuerempfänger
SRXL
Servo

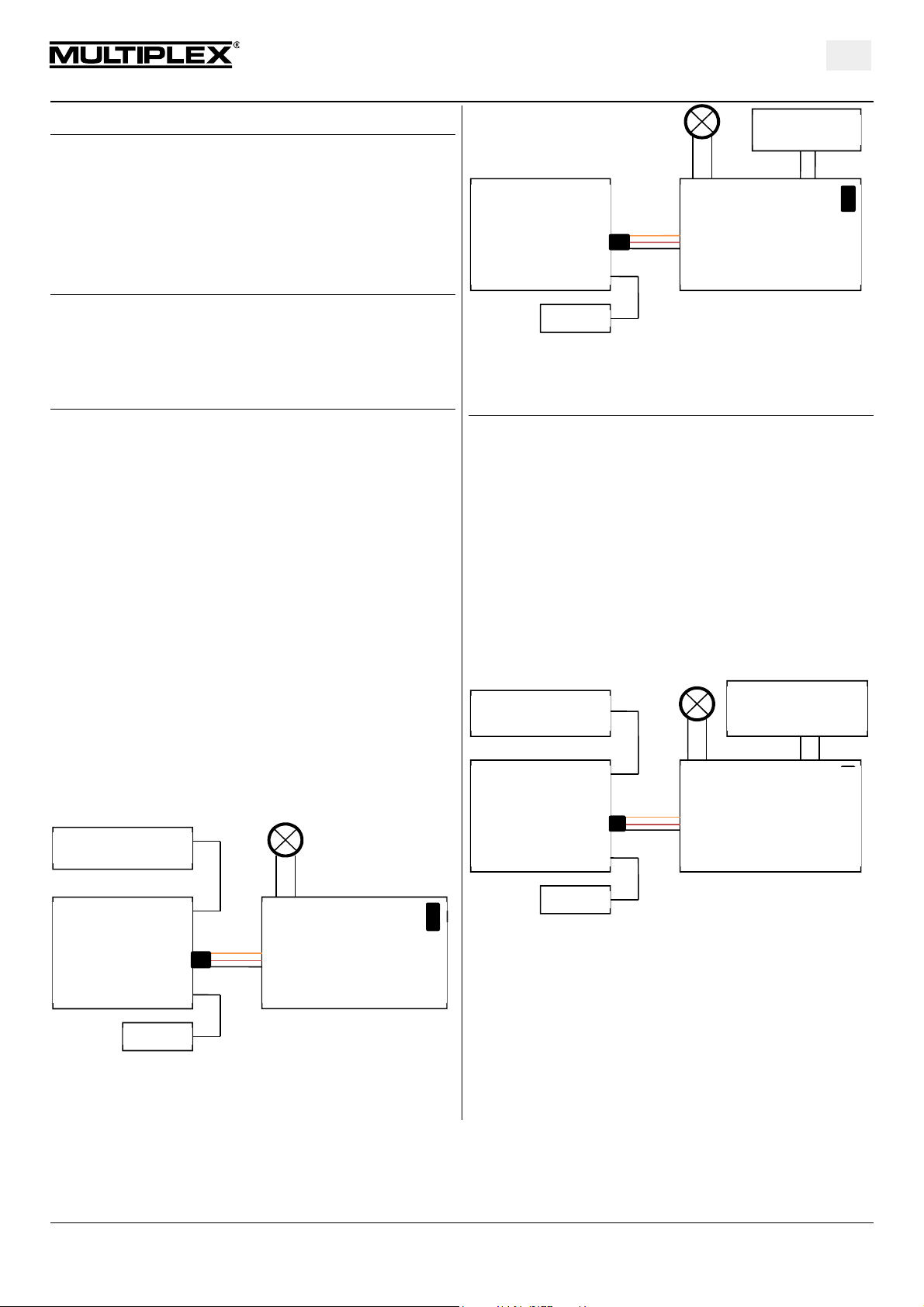

Abb. 3 Beispiel Jumper U(Bat) aufgesteckt (Alternative)
5.6 Jumper U(Bat) / U(Bat)
Jumper U(Bat) abgezogen
Wenn der Jumper abgezogen ist, dann können die
Verbraucher separat über die Klemme U(Bat) versorgt
werden.
Die MULTIswitch FLEXX Elektronik und der Empfänger
benötigen in diesem Fall eine eigene Versorgung, z.B.
einen Empfänger-Akku.
! Schäden durch zu hohe Spannung: Achten Sie
darauf, dass die Spannung für die Verbraucher
maximal 12 Volt (3S LiPo Akku) beträgt.
Der zulässige Spannungsbereich der einzelnen
Verbraucher darf nicht überschritten werden.
Empfängerakku
FernsteuerEmpfänger
SRXL
Spannungsquelle
für Verbraucher
Empfängerakku
Servo
Fernsteuerempfänger
SRXL
Servo
Abb. 2 Beispiel Jumper U(Bat) aufgesteckt
Abb. 4 Beispiel Jumper U(Bat) abgezogen
Bedienungsanleitung MULTIswitch FLEXX • Irrtum und Änderung vorbehalten! •
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 2/4
©
Bedienungsanleitung
MULTIswitch FLEXX
6 EINSTELLUNGEN
6.1 Einstellung für SMART SX FLEXX
Fernsteuerung
Die Werkseinstellungen des MULTIswitch FLEXX sind so
gewählt, dass die drei Schaltkanäle mit dem
SMART SX FLEXX Sender bedient werden können.
Schaltkanal Geber am SMART SX
FLEXX Sender
1
2
3 Knüppeltaste links
6.2 Zuordnung für freie Servokanäle
Wenn Sie eine Fernsteuerung mit frei zuzuordnenden
Servokanälen verwenden, dann lässt sich der
MULTIswitch FLEXX in der Werkseinstellung wie folgt
steuern:
Servokanal Schaltkanal MULTIswitch FLEXX
5 1
6 2
7 3
6.3 Einstellung über MULTIPLEX Launcher
Sie haben die Möglichkeit MULTIswitch FLEXX mit der
kostenlosen PC Software MULTIPLEX Launcher auf Ihre
Bedürfnisse anzupassen.
Die PC Software MULTIPLEX Launcher erhalten Sie
unter http://www.multiplexrc.de.
Für die Verbindung zu einem PC benötigen Sie folgendes
MULTIPLEX
Zubehör:
• MULTIPLEX PC USB Adapter #8 5149
Für jeden Schaltkanal sind folgende Einstellungen
möglich:
• Servokanal
• Schaltschwelle und -richtung
• Typ der Schaltfunktion
• Steuerung des Verbrauchers: Dauer, Blinkfunktion,
Blitzfunktion
Tastenwippe links
vertikal
Tastenwippe rechts
vertikal
Funktion
ein / aus
ein / aus
ein / aus bei
Tastendruck
Abb. 5 Windows Software MULTIPLEX Launcher
7 FEHLER UND LÖSUNGEN:
Problem:
MULTIswitch FLEXX empfängt keine Daten über die
SRXL Leitung (die LED bleibt aus).
Mögliche Ursachen und Lösungen:
• MULTIswitch FLEXX muss neu gestartet werden (z.B.
nach Betrieb am PC): Versorgungsspannung abziehen
und wieder anstecken.
• Bei Verwendung eines MULTIPLEX TelemetrieEmpfängers muss die SRXL-Ausgabe zuerst am
Empfänger aktiviert werden (z.B. mit MULTIPLEX PC
USB Adapter #85149 und MULTIPLEX Launcher oder
mit #82094 MULTImate)
Problem:
Die LED für Datenempfang leuchtet, aber die Verbraucher
werden nicht mit Strom versorgt.
Mögliche Ursachen und Lösungen:
• Jumper U(Bat) ist abgezogen
• keine Spannungsquelle an Klemme U(Bat)
angeschlossen
• Servozuordnung am Fernsteuersender passt nicht zu
den Einstellungen im MULTIswitch FLEXX
8 ZUBEHÖR
MULTIPLEX PC USB Adapter
#85149
Bedienungsanleitung MULTIswitch FLEXX • Irrtum und Änderung vorbehalten! •
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 3/4
©
Bedienungsanleitung
MULTIswitch FLEXX
Von der Gewährleistung ausgeschlossen sind
Fehlfunktionen, die verursacht wurden durch:
9 CE-KONFORMITÄTSERKLÄRUNG
Die Bewertung des Gerätes erfolgte nach
europäisch harmonisierten Richtlinien.
Sie besitzen daher ein Produkt, das hinsichtlich der
Konstruktion die Schutzziele der Europäischen
Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die ausführliche CE-Konformitätserklärung finden Sie
als PDF-Datei im Internet bei www.multiplex-rc.de im
Bereich DOWNLOADS unter PRODUKT-INFOS.
10 ENTSORGUNG
Elektrogeräte, die mit der durchgestrichenen Mülltonne gekennzeichnet sind, zur
Entsorgung nicht in den Hausmüll geben,
sondern einem geeigneten Entsorgungssystem zuführen.
In Ländern der EU (Europäische Union) dürfen Elektrogeräte nicht durch den Haus- bzw. Restmüll entsorgt
werden (WEEE-Waste of Electrical and Electronic
Equipment, Richtlinie 2002/96/EG). Sie können Ihr
Altgerät bei öffentlichen Sammelstellen Ihrer Gemeinde
bzw. ihres Wohnortes (z.B. Recyclinghöfen) kostenlos
abgeben. Das Gerät wird dort für Sie fachgerecht und
kostenlos entsorgt.
Mit der Rückgabe Ihres Altgerätes leisten Sie einen
wichtigen Beitrag zum Schutz der Umwelt!
• Unsachgemäßen Betrieb
• Falsche, nicht oder verspätet, oder nicht von einer
autorisierten Stelle durchgeführte Wartung
• Falsche Anschlüsse
• Verwendung von nicht originalem MULTIPLEX-
Zubehör
• Veränderungen / Reparaturen, die nicht von
MULTIPLEX oder einer MULTIPLEX Servicestelle
ausgeführt wurden
• Versehentliche oder absichtliche Beschädigungen
• Defekte, die sich aus der normalen Abnutzung
ergeben
• Betrieb außerhalb der technischen Spezifikationen
oder im Zusammenhang mit Komponenten anderer
Hersteller.
11 GEWÄHRLEISTUNG /
HAFTUNGSAUSSCHLUSS
MULTIPLEX
Die Firma MULTIPLEX Modellsport GmbH & Co.KG
übernimmt keinerlei Haftung für Verluste, Schäden oder
Kosten, die sich aus fehlerhafter Verwendung und Betrieb
ergeben oder in irgendeiner Weise damit
zusammenhängen. Soweit gesetzlich zulässig, ist die
Verpflichtung der Firma MULTIPLEX Modell-sport GmbH
& Co.KG zur Leistung von Schadenersatz, gleich aus
welchem Rechtsgrund, begrenzt auf den Rechnungswert
der an dem schadenstiftenden Ereignis unmittelbar
beteiligten Warenmenge der Firma MULTIPLEX
Modellsport GmbH & Co.KG. Dies gilt nicht, soweit die
MULTIPLEX Modellsport GmbH & Co.KG nach
zwingenden gesetzlichen Vorschriften wegen Vorsatzes
oder grober Fahrlässigkeit unbeschränkt haftet.
Für unsere Produkte leisten wir entsprechend den derzeit
geltenden gesetzlichen Bestimmungen Gewähr. Wenden
Sie sich mit Gewährleistungsfällen an den Fachhändler,
bei dem Sie das Produkt erworben haben.
Bedienungsanleitung MULTIswitch FLEXX • Irrtum und Änderung vorbehalten! •
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Seite 4/4
Operating Instructions for MULTIswitch FLEXX • Errors and omissions excepted. •
Maximum
3
5 2 4 1
8
7
6
Operating Instructions
MULTIswitch FLEXX
! These operating instructions are an integral part
of this product. They contain important
information and safety instructions. They must
therefore be kept ready to hand at all times and
passed on to third parties when this product is
sold.
The MULTIswitch FLEXX works with the serial servo
signal MULTIPLEX SRXL. It can therefore be operated by
all SRXL-compatible remote control receivers. These
include:
• All telemetry-compatible receivers
• RX4/9 FLEXX M-LINK ID
• RX4/16 FLEXX M-LINK ID
1 INTRODUCTION
Thank you for choosing to purchase MULTIswitch FLEXX.
MULTIswitch FLEXX is a universal switching module for
model cars, boats and planes. It provides three switching
channels, which can be used for the following functions:
• Controlling lighting, DC motors, horn, foghorn,
headlight flasher, etc.
• Blink mode for direction indicators / hazard lights
• Flash mode for warning lights, position lights, etc.
4 SPECIFICATIONS
Order no.
Supply voltage
continuous current
load
# 75888
3.8 – 12 volts
(3S LiPo battery)
9 amps
(3 amps per channel)
5 CONNECTIONS
Figure 1 MULTIswitch FLEXX
2 SAFETY INSTRUCTIONS
! Damage due to short circuits: Do not short
terminals 1 to 3 of the switching channels.
! Damage due to reverse polarity: Make sure that
the polarity is correct when connecting a voltage
to the terminal U(Bat).
MULTIPLEX
! Damage due to incorrect voltage: Make sure that
all connected remote control components are
designed for the voltage applied at the terminal
U(Bat). Remove the jumper U(Bat), if necessary.
3 FUNCTIONAL DESCRIPTION
The MULTIswitch FLEXX works with the serial servo
signal MULTIPLEX SRXL. The control information is
transmitted via a single cable from the remote control
receiver to the switching module. This reduces the
amount of cabling required in the model.
Because the MULTIswitch FLEXX is controlled by means
of SRLX, it can be combined with other function modules
or other function modules added.
The MULTIswitch FLEXX can be configured with a
Windows PC so that the three switching channels can be
used flexibly and independently for different purposes.
1 Switching channel 1
2 Switching channel 2
3 Switching channel 3
4 U(Bat); Terminal for supply voltage
5 Jumper U(Bat)
6 SRXL / Operating voltage (from remote control
receiver)
7 SRXL output (to other switching module or other SRXL-
compatible devices)
8 LED display for receiving data
5.1 Switching channel 1 to 3
Connect the electrical loads here, e.g. LEDs, light bulbs,
motors, horn, etc.
Make sure the polarity is correct when connecting the
loads (e.g. LEDs).
! Damage due to excessive current load: Make
sure that the maximum current load per
switching channel is 3 amps.
5.2 SRXL / Operating voltage
Connect the cable to the receiver output at which the
serial servo signal MULTIPLEX SRLX is output.
This cable also supplies the MULTIswitch FLEXX with its
operating voltage.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 1/4
Operating Instructions for MULTIswitch FLEXX • Errors and omissions excepted. •
battery
Receiver battery
Operating Instructions
MULTIswitch FLEXX
5.3 SRXL output
The pin header is connected 1:1 to the SRXL input.
You can connect other SRXL-compatible devices. For
example, you can create a chain with several
MULTIswitch FLEXX or connect an SRXL-compatible
stabilisation system.
5.4 LED display
The LED will light up as soon as the MULTIswitch FLEXX
receives the correct data from a remote control receiver or
a PC.
5.5 Jumper U(Bat) / U(Bat)
Jumper U(Bat) connected
When the jumper is connected, the operating voltages of
the MULTIswitch FLEX electronics, the remote control
system and the loads are connected with each other.
In this case, a single voltage source is sufficient to supply
the power. This may be a receiver battery that is
connected to the remote control receiver.
Alternatively, you can use any voltage source that is
connected to the terminal U(Bat).
! Damage due to excessive voltage: Make sure
that the voltage does not exceed 12 volts (3S
LiPo battery). When the jumper U(Bat) is
connected, the maximum operating voltage for
ALL connected components (loads, receiver,
servos) must not be exceeded.
This is usually a maximum of 6 volts for standard
servos.
Receiver
Remote control
receiver
SRXL
Servo
Figure 3 Example of jumper U(Bat) connected (alternative)
5.6 Jumper U(Bat) / U(Bat)
Jumper U(Bat) disconnected
When the jumper is disconnected, the loads can be
supplied separately via the terminal U(Bat).
In this case, the MULTIswitch FLEXX electronics and the
receiver require their own power supply, e.g. a receiver
battery.
! Damage due to excessive voltage: Make sure
that the voltage for the loads does not exceed 12
volts (3S LiPo battery).
The permissible voltage range of the individual
loads must not be exceeded.
Voltage source
for loads
MULTIPLEX
Receiver battery
Remote control
receiver
Figure 2 Example of jumper U(Bat) connected
SRXL
Servo
Remote control
receiver
SRXL
Servo
Figure 4 Example of jumper U(Bat) disconnected
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 2/4
Operating Instructions for MULTIswitch FLEXX • Errors and omissions excepted. •
Switching
Actuator in the
Function
Servo
MULTIswitch FLEXX switching
Operating Instructions
MULTIswitch FLEXX
6 SETTINGS
6.1 Settings for SMART SX FLEXX remote control
The factory settings of the MULTIswitch FLEXX are
selected so that the three switching channels can be
operated using the SMART SX FLEXX transmitter.
channel
1 Left vertical rocker
2 Right vertical rocker
3 Left stick button Press button
6.2 Assignment of free servo channels
If you are using a remote control with freely assignable
servo channels, you can control the MULTIswitch FLEXX
with the factory settings as follows:
channel
5 1
6 2
7 3
6.3 Settings using MULTIPLEX Launcher
You can customize MULTIswitch FLEXX according to
your requirements using the free MULTIPLEX Launcher
PC software.
The MULTIPLEX Launcher PC software is available at
MULTIPLEX
http://www.multiplexrc.de.
You need the following accessories to connect to a PC:
• MULTIPLEX PC USB adapter #85149
You can specify the following settings for each switching
channel:
• Servo channel
• Switching threshold and direction
• Type of switching function
• Load control: Duration, blink mode, flash mode
SMART SX FLEXX
transmitter
on / off
switch
on / off
switch
to switch on /
off
channel
Figure 5 Windows software MULTIPLEX Launcher
7 ERRORS AND SOLUTIONS:
Problem:
MULTIswitch FLEXX is not receiving any data via the
SRXL cable (the LED remains off).
Possible causes and solutions:
• MULTIswitch FLEXX must be restarted (e.g. after
operation on the PC): Disconnect the supply voltage
and reconnect it.
• If you are using a MULTIPLEX telemetry receiver, the
SRXL output must be activated first on the receiver
(e.g. using the MULTIPLEX PC USB adapter #85149
and MULTIPLEX Launcher or using #82094
MULTImate).
Problem:
The LED for receiving data lights up, but no power is
being supplied to the loads.
Possible causes and solutions:
• Jumper U(Bat) is disconnected.
• No voltage source is connected to the terminal U(Bat).
• The servo assignment on the remote control
transmitter does not match the settings in the
MULTIswitch FLEX.
8 ACCESSORIES
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 3/4
MULTIPLEX PC USB adapter
#85149
Operating Instructions for MULTIswitch FLEXX • Errors and omissions excepted. •
Operating Instructions
MULTIswitch FLEXX
9 EC DECLARATION OF CONFORMITY
This device has been assessed in accordance
with the relevant harmonised European
directives.
You are therefore the owner of a product whose design
fulfils the protective aims of the European Community
relating to the safe operation of the equipment.
The detailed EC declaration of conformity is available as
a PDF file online at www.multiplex-rc.de under
PRODUCT INFORMATION in the DOWNLOADS area.
10 DISPOSAL
Electrical equipment marked with the
crossed out wheeled bin symbol must not
be disposed of in the standard household
waste, but must instead be taken to a
suitable disposal system.
In the countries of the EU (European Union), electrical
equipment must not be disposed of via the household or
residual waste system (WEEE - Waste of Electrical and
Electronic Equipment, directive 2002/96/EC). You can
take unwanted equipment to your nearest local authority
waste collection point or recycling centre free of charge.
There, your equipment will be disposed of correctly and at
no cost to you.
By returning your unwanted equipment you can make an
important contribution to protecting the environment.
The guarantee does not cover malfunctions caused by the
following:
• Improper operation
• Maintenance that was performed incorrectly, late or
not at all, or performed by a non-authorized body
• Incorrect connections
• Use of non-original MULTIPLEX accessories
• Modifications / repairs that were not carried out by
MULTIPLEX or a MULTIPLEX Service Centre
• Accidental or deliberate damage
• Faults due to normal wear and tear
• Operation outside the technical specifications or in
connection with components from other
manufacturers.
11 GUARANTEE AND LIMITATION OF LIABILITY
MULTIPLEX
MULTIPLEX Modellsport GmbH & Co.KG does not
assume any liability for loss, damage or costs which arise
through the improper use and operation of our products,
or which are connected with such operation in any way.
As far as is legally permissible, the obligation of
MULTIPLEX Modellsport GmbH & Co.KG to provide
compensation for damages, on whatever legal basis, is
limited to the invoice amount of the quantity of
MULTIPLEX Modellsport GmbH & Co.KG goods that were
directly affected by whatever incident gave rise to the
damage. This does not apply if MULTIPLEX Modellsport
GmbH & Co.KG is obliged to accept unlimited liability in
accordance with mandatory law for deliberate or gross
negligence.
Our products are covered by the currently valid statutory
guarantee regulations. If you wish to make a claim under
guarantee, please contact the model shop where you
purchased the product.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 4/4
Notice d’utilisation du MULTIswitch FLEXX • Sous réserve d’erreur et de modification. •
BAT
BAT
3 5 2 4 1
8
7
6
Notice d’utilisation
du MULTIswitch FLEXX
! Cette notice d’utilisation fait partie intégrante du
produit. Elle contient des informations ainsi que
des consignes de sécurité importantes. Elle doit
donc être conservée en permanence à portée de
main et transmise à l’acquéreur en cas de vente
du produit.
Le MULTIswitch FLEXX fonctionne avec le signal
d’asservissement en série MULTIPLEX SRXL, ce qui
permet de l’utiliser avec tous les récepteurs de
télécommande compatibles SRXL, parmi lesquels :
• Tous les récepteurs télémétriques
• RX4/9 FLEXX M-LINK ID
• RX4/16 FLEXX M-LINK ID
1 INTRODUCTION
Nous sommes ravis que vous ayez choisi le MULTIswitch
FLEXX.
Le MULTIswitch FLEXX est un composant de
commutation à usage universel destiné aux modèles
réduits de voitures, bateaux et avions. Il dispose de trois
canaux de commutation qui permettent d’activer les
fonctions suivantes :
Du fait de son contrôle par SRXL, le MULTIswitch FLEXX
peut être combiné et enrichi avec d’autres modules
fonctionnels.
Il est possible d’installer le MULTIswitch FLEXX sur un
PC sous Windows, afin de configurer les trois canaux de
commutation avec flexibilité et sans tenir compte des
diverses tâches.
4 CARACTERISTIQUES TECHNIQUES
N° de réf.
Tension
d’alimentation
Charge électrique
prolongée max.
75888
3,8 à 12 volts
(accu 3S LiPo)
9 ampères
(3 ampères par canal)
5 RACCORDEMENTS
• Commande de l’éclairage, des moteurs à courant
continu, de l’avertisseur sonore, de la corne de brume,
de l’avertisseur lumineux, etc.
• Fonction de clignotement pour les feux de
direction/feux de détresse
• Fonction de flash pour les feux de signalisation, feux
de position, etc.
2 CONSIGNES DE SECURITE
MULTIPLEX
! Dommages résultant d’un court-circuit : évitez
les courts-circuits au niveau des bornes des
canaux de commutation 1 à 3.
! Dommages résultant d’une inversion de polarité :
faites attention à la polarité lors du
raccordement d’une tension sur la borne U
! Dommages résultant d’une tension incorrecte :
assurez-vous que tous les composants de
télécommande raccordés sont adaptés à la
tension appliquée au niveau de la borne U
cas échéant, retirez le cavalier U
BAT
.
BAT
BAT
.
Fig. 1 – MULTIswitch FLEXX
1 Canal de commutation 1
2 Canal de commutation 2
3 Canal de commutation 3
4 U
5 Cavalier U
6 SRXL/tension de service (depuis le récepteur de
7 Sortie SRXL (vers une autre unité de canal de
8 Voyant LED indiquant la réception de données
: borne destinée à la tension d’alimentation
télécommande)
commutation ou d’autres appareils compatibles SRXL)
5.1 Canal de commutation 1 à 3
Raccordez ici les divers consommateurs électriques, tels
Le
que diodes, lampes à incandescence, moteurs,
avertisseur, etc.
3 DESCRIPTION DU FONCTIONNEMENT
Le MULTIswitch FLEXX fonctionne avec le signal
d’asservissement en série MULTIPLEX SRXL. Les
informations de commande sont transmises du récepteur
de télécommande au module de commutation par le biais
d’un seul câble, ce qui réduit d’autant le nombre des
câbles au sein du modèle.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 1/4
Faites attention à la polarité lors du branchement des
consommateurs (comme les diodes).
! Dommages résultant d’une charge électrique
trop importante : veillez à ce que la charge
électrique maximale ne dépasse pas 3 ampères
par canal de commutation.
Notice d’utilisation du MULTIswitch FLEXX • Sous réserve d’erreur et de modification. •
réception
réception
Notice d’utilisation
du MULTIswitch FLEXX
5.2 SRXL/tension de service
Branchez le câble sur la sortie du récepteur au niveau de
laquelle le signal d’asservissement en série MULTIPLEX
SRXL est émis.
Ce câble sert également à alimenter le MULTIswitch
FLEXX en tension de service.
5.3 Sortie SRXL
Le connecteur est raccordé à l’entrée SRXL grâce à une
liaison 1:1.
Vous avez la possibilité de raccorder d’autres appareils
compatibles SRXL. Vous pouvez par exemple constituer
une chaîne de plusieurs MULTIswitch FLEXX ou
raccorder un système de stabilisation compatible SRXL.
5.4 Voyant LED
Cette diode s’allume dès que le MULTIswitch FLEXX
reçoit des données correctes en provenance d’un
récepteur de télécommande ou d’un PC.
5.5 Cavalier U
Cavalier U
BAT/UBAT
BAT
enfiché
Si ce cavalier est enfiché, les tensions de service du
système électronique du MULTIswitch FLEXX, du
dispositif de télécommande et des consommateurs sont
reliées les unes aux autres.
Dans ce cas, l’alimentation peut être assurée par une
seule source de tension. Il peut s’agir d’un accu de
réception branché sur le récepteur de télécommande.
N’importe quelle source de tension raccordée à la borne
U
peut également s’avérer suffisante.
BAT
! Dommages résultant d’une tension trop élevée :
veillez à ce que la tension ne dépasse pas
MULTIPLEX
12 volts (accu 3S LiPo). Lorsque le cavalier U
est enfiché, la tension de service maximale de
TOUS les composants raccordés
(consommateurs, récepteur, servos) ne doit pas
être dépassée.
Dans le cas de servos standard, la valeur
maximale correspond en général à 6 volts.
Accu de
Accu de
Récepteur de
télécommande
Fig. 3 – Exemple avec le cavalier U
5.6 Cavalier U
Cavalier U
SRXL
Servo
BAT/UBAT
sorti
BAT
enfiché (alternative)
BAT
Lorsque ce cavalier est sorti, les consommateurs peuvent
être alimentés séparément sur la borne U
BAT
.
Le système électronique du MULTIswitch FLEXX et le
récepteur nécessitent dans ce cas leur propre
alimentation, comme un accu de réception.
! Dommages résultant d’une tension trop élevée :
veillez à ce que la tension des consommateurs
ne dépasse pas 12 volts (accu 3S LiPo).
La plage de tension admissible des
consommateurs individuels ne doit pas être
dépassée.
Accu de
réception
BAT
Récepteur de
télécommande
SRXL
Servo
Fig. 4 – Exemple avec le cavalier U
Source de tension
du consommateur
sorti
BAT
Fig. 2 – Exemple avec le cavalier U
Récepteur de
télécommande
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 2/4
SRXL
Servo
enfiché
BAT
Notice d’utilisation du MULTIswitch FLEXX • Sous réserve d’erreur et de modification. •
Canal de
Capteur sur
Fonction
Canal
Canal de commutation
Notice d’utilisation
du MULTIswitch FLEXX
6 REGLAGES
6.1 Réglage pour la télécommande SMART SX
FLEXX
Les réglages par défaut du MULTIswitch FLEXX sont
définis de façon à permettre l’utilisation des trois canaux
de commutation avec l’émetteur SMART SX FLEXX.
commutation
l’émetteur
SMART SX
FLEXX
1 Touche à bascule
activée/désactivée
gauche
à la verticale
2 Touche à bascule
activée/désactivée
droite à la
verticale
3 Touche du
manche gauche
activée/désactivée
par appui sur la
touche
6.2 Affectation des trois canaux d’asservissement
Si vous utilisez une télécommande avec trois canaux
d’asservissement à affecter, le MULTIswitch FLEXX peut
être commandé comme suit dans les réglages par défaut :
d’asservissement
MULTIswitch FLEXX
5 1
6 2
7 3
Fig. 5 – Logiciel Windows MULTIPLEX Launcher
7 ERREURS ET SOLUTIONS
Problème :
Le MULTIswitch FLEXX ne reçoit aucune donnée via le
câble SRXL (le voyant LED reste éteint).
Causes probables et solutions :
• Le MULTIswitch FLEXX doit être redémarré
(p. ex. après son utilisation sur le PC) : débranchez sa
tension d’alimentation, puis rebranchez-la.
• En cas d’utilisation d’un récepteur
télémétrique MULTIPLEX, la sortie SRXL doit tout
d’abord être activée sur le récepteur (avec un
adaptateur USB pour PC de MULTIPLEX (n° de
réf. 85149) et MULTIPLEX Launcher ou bien avec
MULTImate (n° de réf. 82094)).
6.3 Réglage grâce à MULTIPLEX Launcher
MULTIPLEX
Vous avez la possibilité d’adapter le MULTIswitch FLEXX
à vos besoins par le biais du logiciel PC gratuit
MULTIPLEX Launcher.
Le logiciel PC MULTIPLEX Launcher est disponible sous
http://www.multiplexrc.de/fr.
Vous aurez besoin de l’accessoire suivant pour procéder
à la connexion à un PC :
• Adaptateur USB pour PC de MULTIPLEX (n° de
réf. 8 5149)
Il est possible de définir les réglages suivants pour
chaque canal de commutation :
• Servo (canal d’asservissement)
• Threshold (seuil et direction de commutation)
• Type (type de fonction de commutation)
• Commande du consommateur : Continuous (durable),
Blink (clignotement), Flash
Problème :
Le voyant LED signalant la réception de données
s’allume, mais les consommateurs ne sont pas alimentés
en courant.
Causes probables et solutions :
• Le cavalier U
est sorti.
BAT
• Aucune source de tension n’est raccordée sur la borne
U
.
BAT
• L’affectation des canaux d’asservissement sur
l’émetteur de télécommande n’est pas adaptée aux
réglages au sein du MULTIswitch FLEXX.
8 ACCESSOIRES
Adaptateur USB pour PC de
MULTIPLEX (n° de réf. 85149)
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 3/4
Notice d’utilisation du MULTIswitch FLEXX • Sous réserve d’erreur et de modification. •
Notice d’utilisation
du MULTIswitch FLEXX
9 DECLARATION DE CONFORMITE CE
L’évaluation de l’appareil s’est déroulée dans
le respect des normes européennes
harmonisées.
Vous possédez donc un produit qui, en ce qui concerne
sa conception, remplit les objectifs de protection fixés
par la Communauté européenne en vue de garantir une
exploitation sécurisée des appareils.
La déclaration de conformité CE détaillée est disponible
au format PDF à l’adresse www.multiplex-rc.de/fr, dans
la zone TÉLÉCHARGEMENTS, sous INFOS SUR
PRODUITS.
10 ÉLIMINATION
Ne jetez jamais des équipements
électriques portant le symbole de la
poubelle barrée avec vos ordures
ménagères, mais recourez plutôt à un
système d’élimination approprié.
Dans les pays de l’Union européenne, il est interdit de se
débarrasser des équipements électriques avec les
déchets ménagers et résiduels (directive 2002/96/CE
relative aux déchets d’équipements électriques et
électroniques (DEEE)). Vous pouvez déposer
gratuitement votre appareil usagé aux points de collecte
officiels de votre commune ou de votre lieu d’habitation
(par exemple, des déchetteries). Votre appareil y sera
gracieusement éliminé dans les règles de l’art.
en vigueur. Pour tout recours en garantie, adressez-vous
au revendeur à qui vous avez acheté le produit.
Sont exclus de la garantie les dysfonctionnements causés
par les éléments suivants :
• Utilisation non conforme à l’usage prévu
• Entretien incorrect, retardé, annulé ou effectué par un
organisme non agréé
• Raccordements incorrects
• Utilisation d’accessoires autres que les accessoires
MULTIPLEX originaux
• Modifications/réparations exécutées par une tierce
partie (ni MULTIPLEX ni un service de maintenance
autorisé par MULTIPLEX)
• Dommages accidentels ou intentionnels
• Défauts résultant d’une usure normale
• Utilisation non conforme aux spécifications techniques
ou associée à des composants d’autres fabricants
En rapportant votre ancien appareil, vous contribuez de
manière significative à la protection de l’environnement.
MULTIPLEX
11 GARANTIE ET EXCLUSION DE
RESPONSABILITE
La société MULTIPLEX Modellsport GmbH & Co.KG
décline toute responsabilité en cas de pertes, dommages
ou frais résultant de l’utilisation et du fonctionnement
incorrects, ou s’y rapportant de quelque façon que ce soit.
Dans la mesure où la loi le permet, l’obligation de la
société MULTIPLEX Modellsport GmbH & Co.KG de
verser des dommages et intérêts, pour quelque raison
juridique que ce soit, est limitée à la valeur facturée de la
quantité de marchandises de la société MULTIPLEX
Modellsport GmbH & Co.KG, qui participe directement à
l’événement occasionnant les dommages. Cette
disposition ne s’applique pas si, en vertu de dispositions
légales contraignantes, la société MULTIPLEX
Modellsport GmbH & Co.KG est tenue d’assumer sans
limitation la responsabilité en cas de préméditation ou de
négligence grave.
Nous accordons une garantie sur nos produits
conformément aux dispositions légales et réglementaires
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Page 4/4
Manual de instrucciones MULTIswitch FLEXX • No se asume ninguna responsabilidad por posibles errores. Reservado el derecho
3
5 2 4 1
8
7
6
Manual de instrucciones
MULTIswitch FLEXX
! Este manual de instrucciones es parte integrante
del producto. Contiene información e
indicaciones de seguridad importantes. Debe
conservarse en todo momento en lugar accesible
y entregarse con el producto en caso de venta a
un tercero.
MULTIswitch FLEXX trabaja con la señal de servo en
serie MULTIPLEX SRXL. Puede utilizarse por tanto con
todos los receptores de radiocontrol compatibles con
SRXL. Esto incluye:
• Todos los receptores compatibles con telemetría
• RX4/9 FLEXX M-LINK ID
• RX4/16 FLEXX M-LINK ID
1 INTRODUCCIÓN
Muchas gracias por confiar en MULTIswitch FLEXX.
MULTIPLEX
MULTIswitch FLEXX es un regulador universal para
vehículos, barcos y aviones de modelismo. Ofrece tres
canales de maniobra que permiten realizar las siguientes
funciones:
• Control de iluminación, motores de corriente continua,
bocina, sirena de niebla, ráfagas de luz, etc.
a modificaciones. •
• Función de parpadeo para intermitentes, luces de
emergencia, etc.
• Función de destello para luces de aviso, luces de
posición, etc.
los tres canales de maniobra pueden programarse de
forma flexible e independiente para distintas tareas.
4 DATOS TÉCNICOS
N.° ref.
Tensión de
alimentación
Intensidad máxima
permanente
# 75888
3,8 – 12 V
(batería LiPo 3S)
9 A
(3 A por canal)
5 CONEXIONES
Fig. 1 MULTIswitch FLEXX
2 INDICACIONES DE SEGURIDAD
! Daños por cortocircuito: No puentée los
terminales de los canales de maniobra de 1 a 3.
! Daños por polaridad incorrecta: Asegúrese de
que la polaridad es la correcta al aplicar tensión
en el terminal U(Bat).
! Daños por tensión incorrecta: Asegúrese de que
todos los componentes de radiocontrol
conectados están debidamente configurados
para la tensión existente en el terminal U(Bat).
En caso necesario, retire el puente U(Bat).
3 FUNCIONES
MULTIswitch FLEXX trabaja con la señal de servo en
serie MULTIPLEX SRXL. La información de control se
transmiten a través de una sola línea del receptor de
radiocontrol al regulador. Esto reduce considerablemente
el cableado en el modelo.
El control mediante SRXL permite combinar y ampliar
MULTIswitch FLEXX con otros módulos funcionales.
MULTIswitch FLEXX se puede configurar en un
ordenador con sistema operativo Windows, de modo que
1 Canal de maniobra 1
2 Canal de maniobra 2
3 Canal de maniobra 3
4 U(Bat); terminal para tensión de alimentación
5 Puente U(Bat)
6 SRXL / Tensión de servicio (del receptor de
radiocontrol)
7 Salida SRXL (para otra unidad reguladora u otros
dispositivos compatibles con SRXL)
8 Indicador LED de recepción de datos
5.1 Canal de conexión 1 a 3
Conecte aquí los consumidores eléctricos, p. ej. luces
LED, bombillas, motores, bocinas, etc.
Cuando conecte los consumidores (p. ej. LED) asegúrese
de que la polaridad es la correcta.
! Daños por sobrecarga eléctrica: Asegúrese de
que la intensidad máxima por canal no supera
los 3 amperios.
5.2 SRXL / Tensión de servicio
Enchufe el cable en la salida del receptor que emitirá la
señal de servo en serie MULTIPLEX SRXL.
A través de este cable se suministra también la tensión
de servicio adecuada al MULTIswitch FLEXX.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pág. 1/4
Manual de instrucciones MULTIswitch FLEXX • No se asume ninguna responsabilidad por posibles errores. Reservado el derecho
receptor
Servo
receptor
Servo
consumidores
Manual de instrucciones
MULTIswitch FLEXX
5.3 Salida SRXL
El conector de poste está conectado a la entrada SRXL
en 1:1.
Si lo desea, puede conectar otros aparatos compatibles
con SRXL. Puede, por ejemplo, configurar una cadena
con varios MULTIswitch FLEXX o conectar un sistema de
estabilización compatible con SRXL.
5.4 Indicador LED
El LED se ilumina en cuanto el MULTIswitch FLEXX
recibe datos correctos de un receptor de radiocontrol o de
un PC.
5.5 Puente U(Bat) / U(Bat)
Puente U(Bat) conectado
Cuando el puente está conectado, las tensiones de
servicio de la electrónica del MULTIswitch FLEXX, del
dispositivo de radiocontrol y del consumidor estarán
MULTIPLEX
activas.
En este caso, solo se necesita una sola fuente de tensión
alimentación. Esta fuente puede ser la batería conectada
al receptor de radiocontrol.
También puede conectarse otro tipo de fuente de
a modificaciones. •
alimentación en el terminal U(Bat).
! Daños por sobretensión: Asegúrese de que la
tensión máxima no supera los 12 voltios (batería
LiPo 3S). Si el puente U(Bat) está conectado no
puede sobrepasarse la tensión máxima de
servicio de NINGUNO de los componentes
conectados (consumidor, receptor, servos) .
En el caso de servos estándar, la tensión
máxima es de 6 voltios.
Batería del
Receptor de
radiocontrol
SRXL
Servo
Fig. 3. Ejemplo puente U(Bat) conectado (alternativa)
5.6 Jumper U(Bat) / U(Bat)
Jumper U(Bat) desconectado
Si el jumper está desconectado, la alimentación de los
distintos consumidores puede efectuarse por separado a
través del terminal U(Bat).
En este caso, la electrónica del MULTIswitch FLEXX y el
receptor precisan una fuente de alimentación propia, p. ej.
la batería del receptor.
! Daños por sobretensión: Asegúrese de que la
tensión máxima de los consumidores no supera
los 12 voltios (batería LiPo 3S).
No se puede sobrepasar el rango de tensión
permitido para cada uno de los consumidores.
Batería del
receptor
Receptor de
radiocontrol
SRXL
Fuente de
alimentación para
Batería del
Receptor de
radiocontrol
SRXL
Fig. 4 Ejemplo puente U(Bat) desconectado
Fig. 2 Ejemplo puente U(Bat) conectado
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pág. 2/4
Manual de instrucciones MULTIswitch FLEXX • No se asume ninguna responsabilidad por posibles errores. Reservado el derecho
Canal de
Transductor en la
Función
Canal servo
Canal de maniobra
Manual de instrucciones
MULTIswitch FLEXX
6 CONFIGURACIÓN
6.1 Configuración para radiocontrol SMART SX
FLEXX
El MULTIswitch FLEXX viene preconfigurado de fábrica
para que los tres canales de maniobra puedan utilizarse
con la emisora SMART SX FLEXX.
maniobra
1 Pulsador basculante
2 Pulsador basculante
3 Tecla palanca izquierda on/off
MULTIPLEX
6.2 Asignación de canales servo libres
Si utiliza un radiocontrol con canales servo sin asignar,
puede utilizar el MULTIswitch FLEXX con los ajustes de
fábrica de la siguiente manera:
a modificaciones. •
5 1
6 2
7 3
6.3 Configuración mediante MULTIPLEX Launcher
Puede configurar MULTIswitch FLEXX en función de sus
necesidades con el software gratuito para PC
MULTIPLEX Launcher.
Para descargar el software MULTIPLEX Launcher vaya a
http://www.multiplexrc.de.
Para establecer la conexión con el PC necesita el
siguiente accesorio:
• Adaptador MULTIPLEX PC USB #8 5149
emisora SMART SX
FLEXX
on/off
izquierda
vertical
on/off
derecha vertical
pulsando
tecla
MULTIswitch FLEXX
Fig. 5 Software MULTIPLEX Launcher para Windows
7 FALLOS Y SOLUCIONES
Problema:
MULTIswitch FLEXX no recibe datos a través de la línea
SRXL (el LED permanece apagado).
Posibles causas y soluciones:
• Debe reiniciarse MULTIswitch FLEXX (p. ej. tras
usarse con el PC): Desenchufar la fuente de
alimentación y volver a enchufarla.
• Cuando se utiliza un receptor telemétrico MULTIPLEX
debe activarse primero la señal SRXL en el receptor
(p. ej. con el adaptador MULTIPLEX PC USB #85149
y MULTIPLEX Launcher o con #82094 MULTImate).
Problema:
El LED de recepción de datos se enciende, pero no llega
corriente a los consumidores.
Posibles causas y soluciones:
• El puente U(Bat) está desconectado.
• No se ha conectado ninguna fuente de tensión al
terminal U(Bat).
• La asignación de servos en la emisora de radiocontrol
no concuerda con los ajustes del MULTIswitch FLEXX.
En cada canal de maniobra [Switch channel] puede
realizar los siguientes ajustes:
• Canal servo
• Umbral y dirección de maniobra [Threshold]
• Tipo de función de maniobra [Type]
• Control del consumidor [Output]: continuo [Continous],
parpadeo [Blink], destellos [Flash]
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pág. 3/4
8 ACCESORIOS
MULTIPLEX PC USB Adapter
#85149
Manual de instrucciones MULTIswitch FLEXX • No se asume ninguna responsabilidad por posibles errores. Reservado el derecho
Manual de instrucciones
MULTIswitch FLEXX
La garantía no cubre fallos provocados por:
9 DECLARACIÓN DE CONFORMIDAD CE
El aparato ha sido validado conforme a las
directivas europeas armonizadas que le son
aplicables.
Esto significa que está en posesión de un producto
cuyo diseño cumple las disposiciones de la Comunidad
Europea relativas al uso seguro de los aparatos.
Encontrará la Declaración de conformidad CE íntegra
como archivo PDF en el apartado "Información de
Productos" de la sección DESCARGAS de
www.multiplex-rc.de.
10 ELIMINACIÓN DE RESIDUOS
MULTIPLEX
a modificaciones. •
En los países de la UE (Unión Europea) los aparatos
eléctricos no se pueden desechar con la basura
doméstica (Directiva 2002/96/CE sobre residuos de
aparatos eléctricos y electrónicos (RAEE)). Los aparatos
obsoletos deben desecharse en los puntos de recogida
municipales habilitados para ello. Éstos eliminan o
reciclan el aparato de la forma debida y sin coste para
usted.
La eliminación correcta de este tipo de aparatos
contribuye enormemente a proteger el medio ambiente.
¡Ayúdenos!
Los aparatos eléctricos marcados con un
contenedor de basura tachado no se
pueden desechar con la basura doméstica
sino conforme a las directrices especiales
de eliminación de residuos aplicables en su
caso.
• Uso indebido.
• Falta de mantenimiento, mantenimiento incorrecto,
incumplimiento de intervalos de mantenimiento o
mantenimiento efectuado por un servicio no
autorizado.
• Conexionado incorrecto.
• Empleo de recambios no originales MULTIPLEX.
• Modificaciones o reparaciones no efectuadas por
MULTIPLEX o un servicio técnico autorizado
MULTIPLEX.
• Daños accidentales o intencionados.
• El desgaste normal.
• Funcionamiento no conforme con las especificaciones
técnicas o empleo de componentes de otros
fabricantes.
11 GARANTÍA/EXCLUSIÓN DE
RESPONSABILIDAD
La empresa MULTIPLEX Modellsport GmbH & Co.KG no
asume ningún tipo de responsabilidad por posibles daños,
pérdidas o costes derivados directa o indirectamente del
mal uso o uso indebido del aparato. En la medida
permitida por la ley, la obligación de indemnización de la
empresa MULTIPLEX Modell-sport GmbH & Co.KG se
limita, independientemente del motivo jurídico que la
genere, al valor en factura de la mercancía de
MULTIPLEX Modellsport GmbH & Co.KG directamente
implicada en el hecho causante del daño. La anterior
disposición no es aplicable en el caso de que las
disposiciones legales de obligado cumplimiento
establezcan una responsabilidad ilimitada de MULTIPLEX
Modellsport GmbH & Co.KG por dolo o negligencia grave.
Todos nuestros productos tienen una garantía acorde con
las disposiciones legales aplicables en cada momento En
caso de garantía, póngase en contacto con el
establecimiento en el que adquirió el producto.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pág. 4/4
Istruzioni per l'uso di MULTIswitch FLEXX • Salvo errori e correzioni! •
3
5 2 4 1
8
7
6
Istruzioni per l'uso
MULTIswitch FLEXX
! Le presenti istruzioni per l'uso rappresentano
una componente del prodotto, poiché
contengono importanti informazioni e avvisi sulla
sicurezza. Devono pertanto essere conservate in
un luogo che ne consenta una rapida
consultazione ed essere date in dotazione a un
eventuale ulteriore acquirente del prodotto.
MULTIswitch FLEXX funziona con il segnale servo seriale
MULTIPLEX SRXL. Può essere utilizzato pertanto con
tutte le radioriceventi SRXL, tra cui
• tutte le radioriceventi telemetriche
• RX4/9 FLEXX M-LINK ID
• RX4/16 FLEXX M-LINK ID.
1 INTRODUZIONE
Grazie per avere acquistato MULTIswitch FLEXX.
MULTIswitch FLEXX è un modulo di commutazione
universale per modelli di aerei, navi e veicoli
radiocomandati. Offre tre canali di commutazione che
consentono di espletare le seguenti funzioni:
• attivazione di illuminazione, motori a corrente continua,
segnalatore acustico, sirena da nebbia, segnalatore
luminoso ecc.
• luce intermittente per indicatore di direzione e
lampeggiatore di emergenza
• luce a flash per spie luminose, luci di posizione ecc.
2 AVVISI DI SICUREZZA
! Danni causati da cortocircuito: non
cortocircuitare i morsetti dei canali di
commutazione 1-3.
! Danni causati da polarità inversa: impostare la
polarità corretta quando si applica una tensione
al morsetto U(Bat).
MULTIPLEX
! Danni causati da tensione errata: assicurarsi che
tutti i componenti radiocomandati connessi
siano predisposti per la tensione applicata al
morsetto U(Bat). Rimuovere eventualmente il
ponticello U(Bat).
È possibile configurare MULTIswitch FLEXX tramite un
PC Windows al fine di utilizzare i tre canali di
commutazione in modo flessibile e autonomo per compiti
diversi.
4 DATI TECNICI
Numero d'ordine
Tensione di
alimentazione
Intensità massima di
corrente continua
# 75888
3,8-12 volt
(batteria 3S LiPo)
9 ampere
(3 ampere per canale)
5 ATTACCHI
Fig. 1 MULTIswitch FLEXX
1 Canale di commutazione 1
2 Canale di commutazione 2
3 Canale di commutazione 3
4 U(Bat); morsetto per tensione di alimentazione
5 Ponticello U(Bat)
6 SRXL/Tensione di esercizio (dalla ricevente)
7 Uscita SRXL (verso un'ulteriore modulo di
commutazione o altri dispositivi SRXL)
8 Spia LED per la ricezione dei dati
5.1 Canali di commutazione 1-3
Connettere qui i dispositivi elettrici, ad esempio LED,
lampade, motori, segnalatore acustico ecc.
Durante la connessione dei dispositivi (ad esempio dei
LED) fare attenzione a scegliere la polarità corretta.
3 FUNZIONAMENTO
MULTIswitch FLEXX funziona con il segnale servo seriale
MULTIPLEX SRXL. Le informazioni di comando vengono
! Danni causati da intensità di corrente eccessiva:
assicurarsi che l'intensità massima della
corrente per canale di commutazione sia di
3 ampere.
trasmesse dalla radioricevente al modulo di
commutazione tramite un'unica linea. Ciò consente di
ridurre l'impiego di cavi all'interno del modello.
La trasmissione dei comandi tramite SRXL consente di
combinare MULTIswitch FLEXX con ulteriori moduli
funzionali in modo da ampliare le sue funzioni.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pagina 1/4
5.2 SRXL/Tensione di esercizio
Connettere il cavo all'uscita della ricevente che emette il
segnale servo seriale MULTIPLEX SRXL.
Attraverso questo cavo viene fornita anche la tensione di
esercizio a MULTIswitch FLEXX.
Istruzioni per l'uso di MULTIswitch FLEXX • Salvo errori e correzioni! •
ricevente
ricevente
Istruzioni per l'uso
MULTIswitch FLEXX
5.3 Uscita SRXL
Questo connettore multi-pin è connesso 1:1 all'ingresso
SRXL.
Consente di collegare ulteriori dispositivi SRXL. È
possibile ad esempio creare una catena di MULTIswitch
FLEXX o collegare un sistema di stabilizzazione SRXL.
5.4 Spia LED
La spia LED si accende non appena MULTIswitch FLEXX
riceve dei dati corretti da una ricevente o da un PC.
5.5 Ponticello U(Bat)/U(Bat)
Ponticello U(Bat) inserito
Quando il ponticello è inserito, le tensioni di esercizio dei
componenti elettronici di MULTIswitch FLEXX,
dell'impianto di radiocomando e dei dispositivi sono
connesse tra loro.
In questo caso è sufficiente disporre di un unico
alimentatore di tensione, che può essere una batteria per
radioricevente collegata a quest'ultima.
In alternativa è possibile utilizzare un qualunque
alimentatore collegato al morsetto U(Bat).
! Danni causati da tensione troppo elevata:
assicurarsi che la tensione massima equivalga a
12 volt (batteria 3S LiPo). Se il ponticello U(Bat)
è inserito, la tensione massima di esercizio per
TUTTI i componenti connessi (dispositivi,
riceventi, servi) non può essere superata.
Nel caso di servi standard ciò equivale
normalmente a un massimo di 6 volt.
Batteria del
Radioricevente
SRXL
Servo
Fig. 3 Esempio con ponticello U(Bat) inserito (alternativa)
5.6 Ponticello U(Bat)/U(Bat)
Ponticello U(Bat) rimosso
Se il ponticello viene rimosso, i dispositivi possono essere
alimentati separatamente tramite il morsetto U(Bat).
In questo caso i componenti elettronici di MULTIswitch
FLEXX e la ricevente devono essere alimentati in modo
autonomo, ad esempio mediante una batteria per
ricevente.
! Danni causati da tensione troppo elevata:
assicurarsi che la tensione dei dispositivi
equivalga a un massimo di 12 volt (batteria
3S LiPo).
Non è consentito superare il campo di tensione
previsto per ciascun dispositivo.
Batteria del
ricevente
Alimentatore per
dispositivi
Batteria del
MULTIPLEX
Radioricevente
SRXL
Servo
Fig. 2 Esempio con ponticello U(Bat) inserito
Radioricevente
SRXL
Servo
Fig. 4 Esempio con ponticello U(Bat) rimosso
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pagina 2/4
Istruzioni per l'uso di MULTIswitch FLEXX • Salvo errori e correzioni! •
Canale di
Interruttore sul
Funzione
Canale servo
Canale di commutazione
Istruzioni per l'uso
MULTIswitch FLEXX
6 IMPOSTAZIONI
6.1 Configurazione per radiocomando SMART SX
FLEXX
In base alle impostazioni predefinite di MULTIswitch
FLEXX, i tre canali di commutazione possono essere
azionati dal trasmettitore SMART SX FLEXX.
commutazione
1 Interruttore a
2 Interruttore a
3 Pulsante rotondo
6.2 Assegnazione di canali servo liberi
Quando si utilizza un radiocomando con canali servo che
possono essere assegnati liberamente, le impostazioni
predefinite di MULTIswitch FLEXX sono le seguenti:
5 1
6 2
7 3
6.3 Configurazione mediante MULTIPLEX Launcher
Il software gratuito per PC MULTIPLEX Launcher
consente di personalizzare MULTIswitch FLEXX sulla
base delle esigenze dell'utente.
Il software per PC MULTIPLEX Launcher può essere
scaricato dal sito http://www.multiplex-rc.de/it/.
MULTIPLEX
Per connettere MULTIswitch FLEXX a un PC è
necessario disporre de seguenti accessori:
• scheda USB per PC MULTIPLEX #85149.
Per ogni canale di commutazione è possibile configurare
le seguenti impostazioni:
• canale servo
• soglia e direzione di commutazione
• tipo di funzione di commutazione
• comando del dispositivo: luce continua, luce
intermittente, luce a flash
trasmettitore
SMART SX FLEXX
bilanciere sinistro
verticale
bilanciere destro
verticale
sinistro
MULTIswitch FLEXX
On/Off
On/Off
On/Off con
pressione
del tasto
Fig. 5 Software Windows MULTIPLEX Launcher
7 PROBLEMI E SOLUZIONI:
Problema:
MULTIswitch FLEXX non riceve dati mediante il cavo
SRXL (la spia LED rimane spenta).
Possibili cause e soluzioni:
• Occorre riavviare MULTIswitch FLEXX (ad esempio
dopo avere eseguito una serie di operazioni tramite il
PC): staccare e riallacciare la tensione di
alimentazione.
• Se si utilizza una ricevente telemetrica MULTIPLEX,
l'output SRXL deve essere attivato dapprima nel
ricevente (ad esempio tramite la scheda USB per PC
MULTIPLEX #85149 e MULTIPLEX Launcher o con
#82094 MULTImate).
Problema:
La spia LED per la ricezione dei dati è accesa, ma i
dispositivi non sono alimentati con energia elettrica.
Possibili cause e soluzioni:
• Il ponticello U(Bat) è stato rimosso.
• Al morsetto U(Bat) non è collegato alcun alimentatore.
• L'assegnazione dei canali servo sul trasmettitore non
corrisponde alle impostazioni presenti in MULTIswitch
FLEXX.
8 ACCESSORI
Scheda USB per PC MULTIPLEX
#85149.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pagina 3/4
Istruzioni per l'uso di MULTIswitch FLEXX • Salvo errori e correzioni! •
Istruzioni per l'uso
MULTIswitch FLEXX
9 DICHIARAZIONE DI CONFORMITÀ ALLE
NORME CE
La valutazione dell'apparecchio è stata
condotta in base a direttive armonizzate a
livello europeo.
Dal punto di vista costruttivo il presente prodotto
risponde pertanto agli obiettivi di sicurezza stabiliti dalla
Comunità Europea al fine di garantire un utilizzo sicuro
dei dispositivi.
Sul sito http://www.multiplex-rc.de/it/, alla voce
INFORMAZIONI SUI PRODOTTI > DOWNLOAD, è
possibile reperire una dettagliata dichiarazione di
conformità alle norme CE in formato PDF.
10 SMALTIMENTO
I dispositivi elettronici contrassegnati con il
simbolo del bidone dell'immondizia su cui è
apposta una croce non vanno gettati
assieme ai normali rifiuti domestici ma
devono essere consegnati a una stazione
ecologica apposita.
Nel Paesi dell'UE (Unione Europea) gli apparecchi
elettronici non possono essere smaltiti assieme ai rifiuti
domestici o ai rifiuti non riciclabili (direttiva WEEE, Waste
of Electrical and Electronic Equipment, 2002/96/CE). È
possibile consegnare gratuitamente gli apparecchi usati
nei luoghi di raccolta pubblici predisposti dal comune o dal
luogo di residenza (ad esempio nelle isole ecologiche),
che hanno l'obbligo di smaltire tali apparecchi
gratuitamente e in modo conforme.
Restituendo i propri dispositivi usati i cittadini possono
contribuire in modo significativo alla protezione
dell'ambiente.
MULTIPLEX
Offriamo garanzia per i nostri prodotti in base alle norme
di legge attualmente in vigore. Nei casi previsti dalla
garanzia è necessario rivolgersi al rivenditore presso il
quale è stato acquistato il prodotto.
Non rientrano nella garanzia i casi di malfunzionamento
riconducibili a:
• utilizzo non appropriato
• manutenzione mancata, ritardata o eseguita in modo
errato o da un centro non autorizzato
• attacchi errati
• utilizzo di accessori MULTIPLEX non originali
• modifiche o riparazioni non eseguite da MULTIPLEX o
dai centri servizi MULTIPLEX
• danni apportati inavvertitamente o intenzionalmente
• difetti derivanti da una normale usura
• utilizzo che esula dalle specifiche tecniche o con
componenti di altri produttori.
11 GARANZIA ED ESCLUSIONE DI
RESPONSABILITÀ
La ditta MULTIPLEX Modellsport GmbH & Co.KG declina
ogni responsabilità in caso di perdite, danni o costi
derivanti dall'utilizzo non corretto del prodotto o in qualche
modo riconducibili a esso. Se previsto dalla legge, la
responsabilità della ditta MULTIPLEX Modellsport GmbH
& Co.KG in merito alla prestazione di indennizzi si limita,
indipendentemente dalla causa dell'indennizzo, al valore
contabile dei prodotti della ditta MULTIPLEX Modellsport
GmbH & Co.KG direttamente coinvolti nell'evento
all'origine del danno. Questa regola non vale se la ditta
MULTIPLEX Modellsport GmbH & Co.KG è soggetta a
responsabilità illimitata in base alle disposizioni di legge
cogenti poiché ha agito con premeditazione o grave
negligenza.
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten (Gölshausen) • www.multiplex-rc.de Pagina 4/4
Loading...
