Multiplex Solius User guide [ml]

vorgesehen für den MUL TIPLEX Brushless-Antrieb # 33 2660 / 33 3660

Designed for the MUL TIPLEX brushless power set # 33 2660 / 33 3660

BK / KIT Solius # 21 4264

Bauanleitung Building instructions 12 ... 21 Notice de construction 22 ... 37 Instruzioni di montaggio 38 ... 47 Instrucciones de montaje 48 ... 57

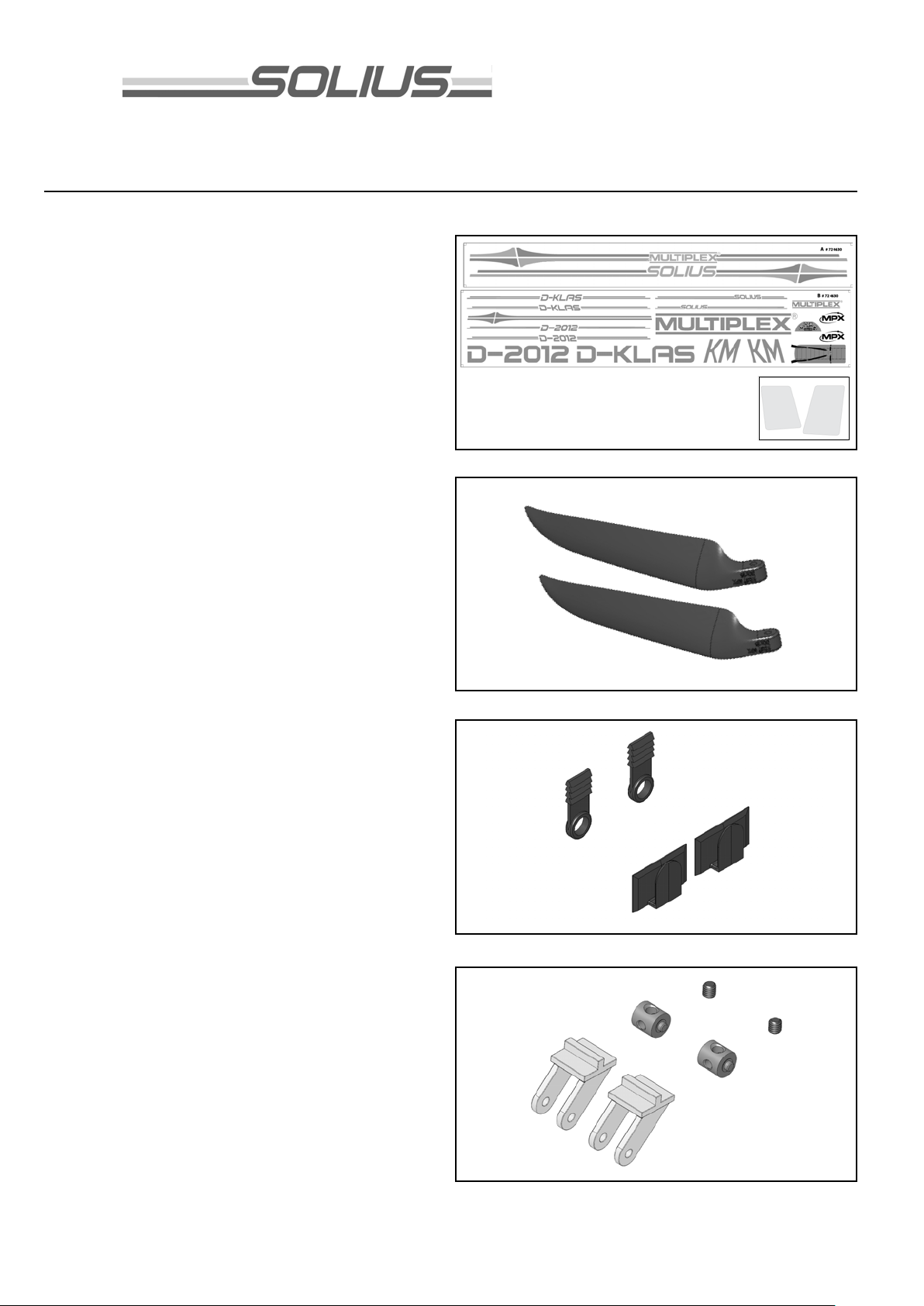

Ersatzteile Replacement parts Pièces de rechanges Parti di ricambio Repuestos

2 ... 112 ... 11

2 ... 11

2 ... 112 ... 11

58 ... 60

Sicherheitshinweise für MULTIPLEX-Flugmodelle

Das Modell ist KEIN SPIELZEUG im üblichen Sinne. Mit Inbetriebnahme des Modells erklärt der Betreiber, dass er den Inhalt der Betriebsanleitung, besonders zu Sicherheitshin-

weisen, Wartungsarbeiten, Betriebsbeschränkungen und Mängel kennt und inhaltlich nachvollziehen kann. Dieses Modell darf nicht von Kindern unter 14 Jahren betrieben werden. Betreiben Minderjährige das Modell unter der

Aufsicht eines, im Sinne des Gesetzes, fürsorgepflichtigen und sachkundigen Erwachsenen, ist dieser für die Umsetzung der Hinweise der BETRIEBSANLEITUNG verantwortlich.

DAS MODELL UND DAZUGEHÖRIGES ZUBEHÖR MUSS VON KINDERN UNTER 3 JAHREN FERNGEHAL TEN WERDEN! ABNEHMBARE KLEINTEILE DES MODELLS KÖNNEN VON KINDERN UNTER 3 JAHREN VERSCHLUCKT WERDEN. ERSTICKUNGSGEFAHR!

Beim Betrieb des Modells müssen alle Warnhinweise der BETRIEBSANLEITUNG beachtet werden. Die Multiplex Modellsport GmbH & Co. KG ist nicht haftungspflichtig für V erluste und Beschädigungen jeder Art, die als Folge falschen Betriebes oder Missbrauches dieses Produktes, einschließlich der dazu benötigten Zubehörteile entstehen. Dies beinhaltet direkte, indirekte, beabsichtigte und unabsichtliche Verluste und Beschädigungen und jede Form von Folgeschäden.

Jeder Sicherheitshinweis dieser Anleitung muss unbedingt befolgt werden und trägt unmittelbar zum sicheren Betrieb Ihres Modells bei. Benutzen Sie Ihr Modell mit Verst and und Vorsicht, und es wird Ihnen und Ihren Zuschauern viel S paß bereiten, ohne eine Gefahr darzustellen. Wenn Sie Ihr Modell nicht verantwortungsbewusst betreiben, kann dies zu erheblichen Sachbeschädigungen und schwerwiegenden Verletzungen führen. Sie alleine sind dafür verantwortlich, dass die Betriebsanleitungen befolgt und die Sicherheitshinweise in die Tat umgesetzt werden.

Bestimmungsgemäße Verwendung

Das Modell darf ausschließlich im Hobbybereich verwendet werden. Jede weitere Verwendung darüber hinaus ist nicht erlaubt. Für Schäden oder Verletzungen an Menschen und Tieren aller Art haftet ausschließlich der Betreiber des Modells und nicht der Hersteller.

Zum Betrieb des Modells darf nur das von uns empfohlene Zubehör verwendet werden. Die empfohlenen Komponenten sind erprobt und auf eine sichere Funktion passend zum Modell abgestimmt. Werden andere Komponenten verwendet oder das Modell verändert, erlöschen alle Ansprüche an den Hersteller bzw . den V ertreiber .

Um das Risiko beim Betrieb des Modells möglichst gering zu halten, beachten Sie folgende Punkte:

 Das Modell wird über eine Funkfernsteuerung gelenkt. Keine Funkfernsteuerung ist sicher vor Funkstörungen.

Solche Störungen können dazu führen, dass Sie zeitweise die Kontrolle über Ihr Modell verlieren. Deshalb müssen Sie beim Betrieb Ihres Modells zur Vermeidung von Kollisionen immer auf große Sicherheitsräume in allen Richtungen achten. Schon beim kleinsten Anzeichen von Funkstörungen müssen Sie den Betrieb Ihres Modells einstellen!

 Sie dürfen Ihr Modell erst in Betrieb nehmen, nachdem Sie einen kompletten Funktionstest und einen Reichweiten-

test, gemäß der Anleitung Ihrer Fernsteuerung, erfolgreich ausgeführt haben.

 Das Modell darf nur bei guten Sichtverhältnissen geflogen werden. Fliegen Sie nicht in Richtung Sonne, um nicht

geblendet zu werden, oder bei anderen schwierigen Lichtverhältnissen.

 Ein Modell darf nicht unter Alkohol-Einfluss oder Einfluss von anderen Rauschmitteln oder Medikamenten betrieben

werden, die das Wahrnehmungs- und Reaktionsvermögen beeinträchtigen.

 Fliegen Sie nur bei Wind- und Wetterverhältnissen, bei denen Sie das Modell sicher beherrschen können. Berück-

sichtigen Sie auch bei schwachem Wind, dass sich Wirbel an Objekten bilden, die auf das Modell Einfluss nehmen können.

Fliegen Sie nie an Orten, an denen Sie andere oder sich selbst gefährden können, wie z.B. Wohngebiete, Überland-

leitungen, Straßen und Bahngleise.

 Niemals auf Personen und Tiere zufliegen. Anderen Leuten dicht über die Köpfe zu fliegen ist kein Zeichen für

wirkliches Können, sondern setzt andere Leute nur ein unnötiges Risiko aus. Weisen Sie auch andere Piloten in unser aller Interesse auf diese T atsache hin. Fliegen Sie immer so, dass weder Sie noch andere in Gefahr kommen. Denken Sie immer daran, dass auch die allerbeste Fernsteuerung jederzeit gestört werden kann. Auch langjährige, unfallfreie Flugpraxis ist keine Garantie für die nächste Flugminute.

Restrisiken

Auch wenn das Modell vorschriftsmäßig und unter Beachtung aller Sicherheitsaspekten betrieben wird, besteht immer ein gewisses Restrisiko.

Eine Haftpflichtversicherung ist daher obligatorisch. Falls Sie in einen Verein oder V erband eintreten, können Sie diese Versicherung dort abschließen. Achten Sie auf ausreichenden Versicherungsschutz (Modellflugzeug mit Antrieb). Halten Sie Modelle und Fernsteuerung immer absolut in Ordnung.

Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung des Modells auf treten:

 Verletzungen durch die Luftschraube: Sobald der Akku angeschlossen ist, ist der Bereich um die Luftschraube

freizuhalten. Beachten Sie auch, dass Gegenstände vor der Luftschraube angesaugt werden können oder Gegenstände dahinter weggeblasen werden können. Das Modell kann sich in Bewegung setzen. Richten Sie es daher immer so aus, dass es sich im Falle eines ungewollten Anlaufen des Motors nicht in Richtung anderer Personen bewegen kann. Bei Einstellarbeiten, bei denen der Motor läuft oder anlaufen kann, muss das Modell stets von einem Helfer sicher festgehalten werden.

 Absturz durch Steuerfehler: Kann dem besten Piloten p assieren, deshalb nur in sicherer Umgebung fliegen; ein

zugelassenes Modellfluggelände und eine entsprechende V ersicherung sind unabdingbar.

 Absturz durch technisches Versagen oder unent deckten Transport- oder V orschaden. Die sorgfältige Überprüfung

des Modells vor jedem Flug ist ein Muss. Es muss jedoch immer damit gerechnet werden, dass es zu Materialversagen kommen kann. Niemals an Orten fliegen, an denen man Anderen Schaden zufügen kann.

 Betriebsgrenzen einhalten. Übermäßig hartes Fliegen schwächt die Struktur und kann entweder zu plötzlichem

Materialversagen führen, oder bei späteren Flügen das Modell aufgrund von „schleichenden“ Folgeschäden abstürzen lassen.

 Feuergefahr durch Fehlfunktion der Elektronik. Akkus sicher aufbewahren, Sicherheitshinweise der Elektronik-

komponenten im Modell, des Akkus und des Ladegerätes beachten, Elektronik vor W asser schützen. Auf ausreichende Kühlung bei Regler und Akku achten.

Die Anleitungen unserer Produkte dürfen nicht ohne ausdrückliche Erlaubnis der Multiplex Modellsport GmbH & Co. KG (in schriftlicher Form) - auch nicht auszugsweise in Print- oder elektronischen Medien reproduziert und / oder veröffentlicht werden.

KIT Solius # 21 4264

Machen Sie sich mit dem Bausatz vertraut!

MUL TIPLEX - Modellbaukästen unterliegen während der Produktion einer ständigen Materialkontrolle. Wir hoffen, dass Sie mit dem Baukasteninhalt zufrieden sind. Wir bitten Sie jedoch, alle Teile (nach S tückliste) vor Verwendung zu prüfen, da bearbeitete Teile vom Umtausch ausgeschlossen sind. Sollte ein Bauteil einmal nicht in Ordnung sein, sind wir nach Überprüfung gern zur Nachbesserung oder zum Umtausch bereit. Senden Sie das Teil, bitte ausreichend frankiert, an unseren Service ein und fügen Sie unbedingt die vollständig ausgefüllte Reklamationsmeldung (Formular) bei. Wir arbeiten ständig an der technischen Weiterentwicklung unserer Modelle. Änderungen des Baukasteninhalts in Form, Maß, Technik, Material und Ausst attung behalten wir uns jederzeit und ohne Ankündigung vor . Bitte haben Sie V erständnis dafür, dass aus Angaben und Abbildungen dieser Anleitung keine Ansprüche abgeleitet werden können.

Achtung! Ferngesteuerte Modelle, insbesondere Flugmodelle, sind kein Spielzeug im üblichen Sinne. Ihr Bau und Betrieb erfordert technisches Verständnis, ein Mindestmaß an handwerklicher Sorgfalt sowie Disziplin und Sicherheitsbewusstsein.

Fehler und Nachlässigkeiten beim Bau und Betrieb können Personen- und Sachschäden zur Folge haben. Da der Hersteller keinen Einfluss auf ordnungsgemäßen Zusammenbau, Wartung und Betrieb hat, weisen wir ausdrücklich auf diese Gefahren hin.

Warnung:

Das Modell hat, wie jedes Flugzeug, statische Grenzen! Sturzflüge und unsinnige Manöver im Unverstand können zum Verlust des Modells führen. Beachten Sie: In solchen Fällen gibt es von uns keinen Ersatz. T asten Sie sich also vorsichtig an die Grenzen heran. Das Modell ist auf den von uns empfohlenen unseren Antrieb ausgelegt, kann aber nur einwandfrei gebaut und unbeschädigt den Belastungen standhalten.

Fernsteuerelemente im Modell / sonstiges Zubehör

Empfohlene Ausrüstung:

MUL TIPLEX Empfänger ab RX-5 light M-LINK Best. Nr. 5 5808 oder RX-6-DR light M-LINK Best. Nr. 5 5809 Dazu können Sie auch auf unsere telemetriefähigen M-LINK-Empfänger zurückgreifen und Ihr Modell beispielsweise mit dem Vario-/Höhe-Sensor und S trom-Sensor ausstatten.

2x Servos Nano-S (2x Quer) Best. Nr. 6 5120

2x Servos Tiny-S (Höhe + Seite) Best. Nr. 6 5121

2x Servoverlängerungskabel 40 cm Best. Nr. 8 5029 (für Querruder im Rump f)

2x Servoverlängerungskabel 40 cm Best. Nr. 8 5029 (für Querruder in den Tragflächen)

2x Servoverlängerungskabel 60 cm Best. Nr. 8 5032 (für Höhen- und Seitenruder)

Antriebssatz mit passendem Antriebsakku:

Antriebsatz "Solius" Li-BA TT powered Best. Nr. 33 3660

mit Brushless-Motor BL-O 3516-0850, Regler MUL TIcont BL 40 S-BEC, Klapp-Luftschraube 12x6",

Mitnehmer, S pinner und Zubehör sowie Antriebsakku Li-BA TT eco 3/2200 (M6)

Antriebssatz:

Antriebsatz "Solius" Best. Nr. 33 2660

mit Brushless-Motor BL-O 3516-0850, Regler MUL TIcont BL 40 S-BEC, Klapp-Luftschraube 12x6",

Mitnehmer, S pinner und Zubehör .

Akkuempfehlung:

Li-BA TT FX 3/1-2200 (M6) Best. Nr. 15 7351

Klebstoff:

Zacki ELAPOR ® 20g Best.-Nr. 59 2727

Zacki ELAPOR ® Super liquid 10g Best.-Nr. 59 2728

Heisskleber, Kont aktkleber für Kabinenhaube

Ladegerät:

Combo MUL TIcharger LN-3008 EQU mit Netzgerät AC/DC 230V/12V 5,0A

Best.-Nr. 9 2545

Werkzeuge:

Klingenmesser, Seitenschneider , Schraubendreher (für M3 und M5), S teckschlüssel SW 13, Heissklebe-Pistole.

Wichtiger Hinweis

Dieses Modell ist nicht aus Styropor ™! Daher sind Verklebungen mit Weißleim, Polyurethan oder Epoxy nicht möglich. Diese Kleber haften nur oberflächlich und platzen im Ernstfall einfach ab. V erwenden Sie nur Cyanacrylat-/Sekundenkleber mittlerer Viskosität, vorzugsweise Zacki -ELAPOR® # 59 2727, der für ELAPOR® Partikelschaum optimierte und angepasste Sekundenkleber. Bei V erwendung von Zacki-ELAPOR® können Sie auf Kicker oder Aktivator weitgehend verzichten. Wenn Sie jedoch andere Kleber verwenden, und auf Kicker/Aktivator nicht verzichten können, sprühen Sie aus gesundheitlichen Gründen nur im Freien. Vorsicht beim Arbeiten mit allen Cyanacrylatklebern. Diese Kleber härten u.U. in Sekunden, daher nicht mit den Fingern und anderen Körperteilen in Verbindung bringen. Zum Schutz der Augen unbedingt Schutzbrille tragen! Von Kindern fernhalten! An einigen S tellen ist es auch möglich Heißkleber zu verwenden. Wir weisen in der Anleitung ggf. darauf hin!

Arbeiten mit Zacki ELAPOR®

Zacki ELAPOR® wurde speziell für die Verklebung für unsere Schaummodelle aus ELAPOR® entwickelt. Um die Verklebung möglichst optimal zu gest alten, sollten Sie folgende Punkte beachten:

• Vermeiden Sie den Einsatz von Aktivator . Durch ihn wird die V erbindung deutlich geschwächt. Vor allem bei großflächiger V erklebung empfehlen wir , die T eile 24 h trocken zu lassen.

• Aktivator ist lediglich zum punktuellen Fixieren zu verwenden. S prühen Sie nur wenig Aktivator einseitig auf. Lassen Sie den Aktivator ca. 30 Sekunden ablüf ten.

• Für eine optimale Verklebung rauen Sie die Oberfläche mit einem Schleif papier (320 er Körnung) an.

Krumm - gibt es eigentlich nicht. Falls mal etwas z.B. beim Transport verbogen wurde, kann es wieder gerichtet werden. Dabei verhält sich ELAPOR® ähnlich wie Metall. Etwas überbiegen, das Material federt ein Stück zurück und behält dann aber die Form. Alles hat natürlich auch seine Grenzen - übertreiben Sie also nicht!

Krumm - gibt es schon! Wenn Sie Ihr Modell lackieren wollen, reiben Sie die Oberfläche leicht mit MPX Primer # 602700

ab, so als wollten Sie das Modell putzen. Die Lackschichten dürfen keinesfalls zu dick oder ungleichmäßig aufgetragen werden, sonst verzieht sich das Modell. Es wird krumm, schwer und oft sogar unbrauchbar! Mattlacke bringen optisch das beste Ergebnis.

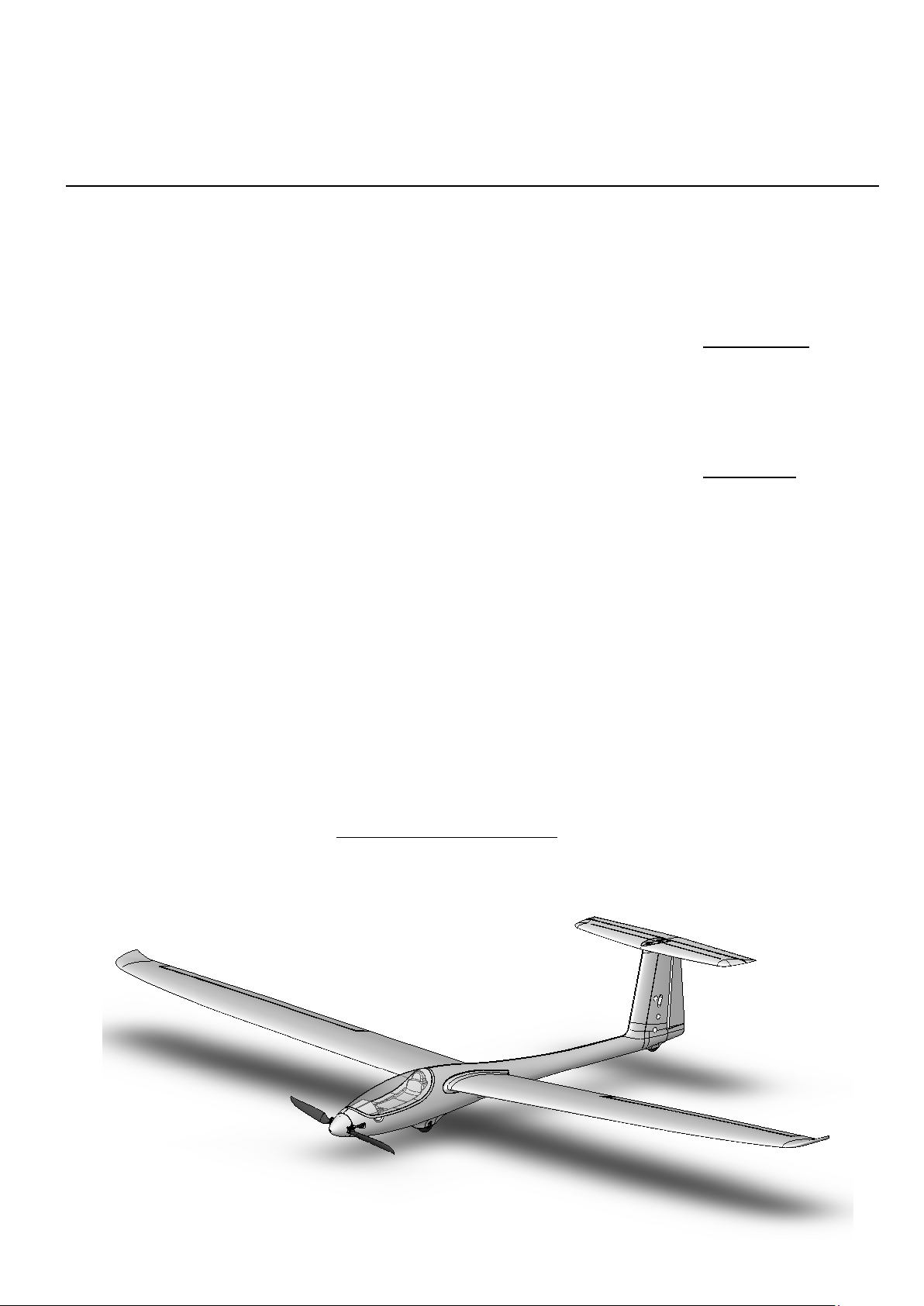

T echnische Daten:

Spannweite 2160 mm Länge über alles 1 100 mm Fluggewicht Segler ab 1250 g Fluggewicht Elektro ab 1450 g Flächeninhalt ca.40,7dm² (FAI) (FAI => Flügel+Höhenleitwerk, ohne Rumpf) Flächenbelastung ab 30,7 / 35,7 g/dm²

RC-Funktionen:

Höhenruder, Seitenruder , Querruder (Spoiler), Motorsteuerung bzw. Schleppkupplung

Der Schwerpunkt befindet sich 70 mm von der V orderkante des Tragflügels (am Rumpf gemessen).

Hinweis:

Bildseiten aus der Mitte der Bauanleitung heraustrennen!

1. Vor dem Bau

Prüfen Sie den Inhalt Ihres Baukastens. Dazu sind die Abb. 1,2+3 sowie die Stückliste hilfreich.

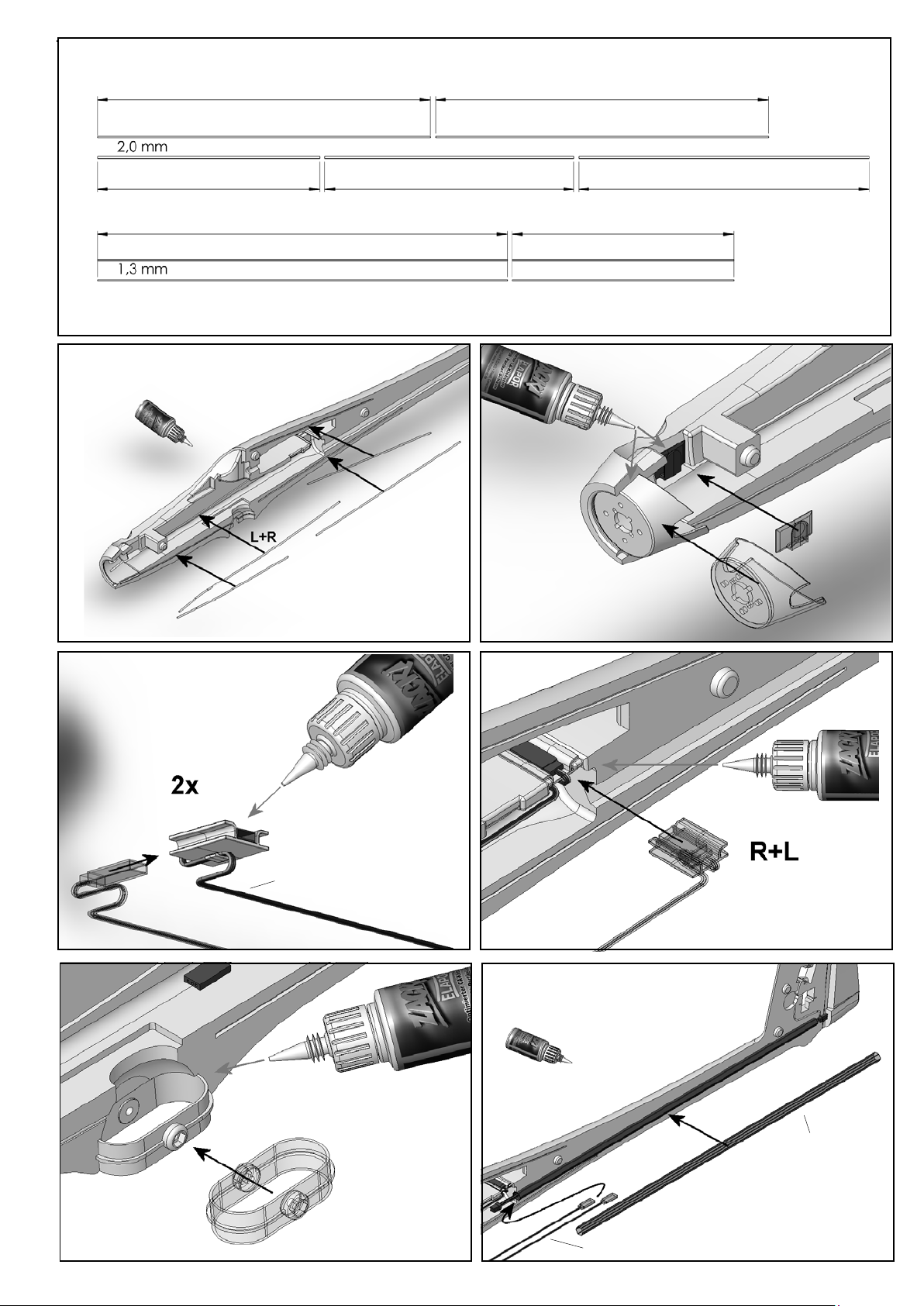

2. Ablängen der V erstärkungs - Gurte (GFK)

Schneiden Sie mit einem Seitenschneider die Rumpfgurte aus den GFK-Stäben 69 Ø2 mm x 800 mm gemäß der Längenangaben zurecht: 1x 243 mm / 1x 282 mm / 1x 218 mm / 2x 326 mm.

Aus den GFK-Stäben 68 Ø1,3mm x 650 mm werden die Gurte für das Höhen- und Seitenleitwerk abgelängt: 2x 215 mm und 2x 400 mm.

Abb. 3

3. Rumpfgurte einkleben

Kleben Sie die zugeschnittenen Rumpfgurte 69 in die Rumpfhälften 3 und 4 ein. Die Gurte mit der Länge 326 mm werden vorne, seitlich eingeklebt, der Gurt mit der Länge 218 mm vorne unten, in die rechte Rumpfhälfte 4. Den Gurt mit der Länge 243 mm kleben Sie in die rechte Rumpfhälfte in den Rumpfrücken. Die Unterseite hinter dem Fahrwerk wird mit dem Gurt mit der Länge 282 mm verstärkt.

Lassen Sie dazu erst etwas Zacki ELAPOR® in die Aussp arungen laufen, drücken Sie dann die Gurte in die Aussp arungen. Danach Zacki ELAPOR® super liquid entlang der Gurte verteilen.

Abb. 4

4. Verschlussklammern und Motorsp ant einkleben

Kleben Sie die Verschlussklammern 22 rechts und links in die Rumpfhälften. Den Motorspant 50 mit Zacki ELAPOR® in die Aussparung der rechten Rumpfnase 4 kleben.

Abb. 5

Setzen Sie die Servos gemäß der Abbildung ein. Es reicht aus, die Servos an den Laschen von Außen her mit Heißkleber zu sichern. So können diese im Reparaturfall einfach entnommen werden, ohne dass das Leitwerk beschädigt wird.

Abb. 10

5. Kabelhalter vorbereiten

Kleben Sie mit Sekundenkleber die Buchse der 300 mm Verlängerungskabel # 8 5031 bündig in die Kabelhalter 34. Führen Sie das Kabel durch die Lasche der Zugentlastung.

Abb. 6

6. Kabelhalter einkleben

Kleben Sie die Kabelhalter 34 mit Zacki ELAPOR® (ohne Aktivator) in die dafür vorgesehenen Aussp arungen beider Rumpfhälften und schieben diese zügig bis zum Anschlag ein.

Abb. 7

7. Radkasten einbauen

Kleben Sie den Radkasten 52 in eine der beiden Rumpfhälften mit Zacki ELAPOR® ein. Achten Sie darauf, dass kein Klebstoff in die Durchgangsbohrung für die Schraube gelangt!

Abb. 8

8. Rumpfverstärkungsrohr mit Kabel einbauen

Wischen Sie das Rumpfverstärkungsrohr (Sechskant) 66 mit Aktivator ab. Tragen Sie dickflüssigen Sekundenkleber in der Rumpfhälfte auf die Flächen der dafür vorgesehenen Aussparung auf. Drücken Sie das Rohr zügig in die Aussparung und achten Sie darauf, dass dabei der Rumpf nicht krumm wird. Ist der Kleber trocken, ziehen Sie die 600 mm Verlängerungskabel # 8 5032 durch das Rohr. Fixieren Sie die Kabel an beiden Seiten mit etwas Klebeband.

Abb. 9

9. Leitwerk-Servos montieren

Stellen Sie die Servos zunächst in die Neutrallage. Prüfen Sie, ob der Gabelkopf 33 und das Seitenrudergestänge mit Z 31 in die Löcher der Servoarme passen; gegebenenfalls muss aufgebohrt werden. Am Höhenruderservo den Gabelkopf im innersten Loch einhängen. Am Seitenruderservo wird später der Z-Draht im mittleren Loch eingehängt. Stellen Sie nun das Servo mit Hilfe der Fernsteuerung oder eines Servotesters auf Neutral und montieren Sie dann die Servoarme rechtwinklig zum Gehäuse. Verbinden Sie die Servokabel mit den V erlängerungskabeln (Steckverbindung mit Klebeband sichern!), die aus dem Rumpfverstärkungsrohr 66 ragen und ziehen Sie diese durch das Rohr. Auf der Innenseite des rechten Seitenleitwerks befindet sich ein kreisförmiger Freiraum, hier sollten ca. 3 cm von den Servokabeln verstaut werden. Sollten Sie die Servos reparieren (Getriebe tauschen) oder ersetzen müssen, können Sie die Servos so besser handhaben und haben beim T ausch noch etwas Kabellänge, an der gelötet werden kann. Der Rest der beiden Servokabel wird in die dafür vorgesehenen Aussp arungen in der rechten Rumpfhälfte gedrückt, bevor sie im Rumpfverstärkungsrohr "verschwinden".

10. Rumpfhälften verkleben

Gehen Sie hier mit Vorsicht ans W erk - dies ist ein wichtiger Schritt zum Gelingen des Modells. Schleifen Sie die Klebeflächen vorsichtig mit 320er Schleifpapier an. Fügen Sie zunächst die Rumpfhälften ohne Klebstoff zusammen. Der Rumpf muss ohne Kraftaufwand zusammenpassen - ggf. an den entsprechenden S tellen nacharbeiten. Tragen Sie auf die Klebefläche einer Rumpfhälfte dickflüssigen Zacki Elapor auf und fügen Sie die Rumpfhälften zügig zusammen. Achten Sie auf eine exakte Ausrichtung.

Halten Sie den Rumpf noch einige Minuten leicht zusammengedrückt und gerade. Machen Sie keine Biege- und Belastungsproben. Der CA-Kleber braucht noch einige Zeit um seine Endfestigkeit zu erreichen.

Abb. 11

11. Höhenleitwerksgegenlager einkleben

Drücken Sie die beiden M5-Muttern 36 in die zylindrischen Schraubenführungen des Höhenleitwerksgegenlagers 59. Kleben Sie das Höhenleitwerksgegenlager 59 in die Aussparung der rechten Rumpfhälfte 4 mit Zacki Elapor ein.

Abb. 12

12. Höhenruderanlenkung montieren

Schrauben Sie den Gabelkopf 33 so auf den Höhenruderanlenkdraht 32, dass sich eine Länge von ca.136 mm zwischen den Einhängepunkten ergibt. Führen Sie den Draht mit dem abgekröpften Ende durch die Führung des Höhenleitwerksgegenlagers 59. Clipsen Sie den Gabelkopf in das innerste Loch vom Höhenruderservo.

Abb. 13

13. Seitenleitwerk fertig stellen

Kleben Sie das Seitenleitwerk links 9 auf die rechte Leitwerkshälfte die am Rumpf angeformt ist. Achten Sie darauf, dass auf gar keinen Fall Klebstoff in die Aussparung des Höhenrudergestänges gelangt.

Abb. 14

14. Seitenleitwerk verstärken

In die seitlichen Aussparungen des Seitenleitwerks werden die Ø 1,3 mm Gurte 68 mit 215 mm Länge eingeklebt. Lassen Sie dazu erst etwas Zacki Elapor in die Aussparungen laufen, drücken Sie dann die Gurte in die Aussparungen. Danach dünnflüssigen Sekundenkleber entlang der Gurte verteilen. Nachdem der Kleber sich um den Gurt in den Aussparungen verteilt hat, die V erklebung zum Schluss mit etwas Aktivator beschleunigen.

Abb. 15

15. Spornrad ankleben

Kleben Sie nun die Spornrad-Atrappe 57 auf die Anformung am Rumpfheck.

Abb. 16

16. Seitenruder freischneiden

Schneiden Sie mit einem scharfen Messer den Sp alt unterhalb des Seitenruders frei. Orientieren Sie sich beim Freischneiden an der vorgegebenen Struktur . Machen Sie das Ruder leichtgängig, indem Sie es mehrmals hin und her bewegen.

Abb. 17

17. Ruderhorn und Anlenkung für Seitenruder fertig-

stellen

Schrauben Sie den Inbus-Gewindestift 28 in den Kardanbolzen 27 und setzen Sie diesen in das Ruderhorn "Twin" 26 ein. Zacki ELAPOR® wird im "Nest" für das Ruderhorn aufgetragen. Setzen Sie das Ruderhorn gemäß der Abbildung ein. Stecken Sie dann das Seitenrudergestänge mit Z 31 in das mittlere Loch des Servoarms und führen Sie das gerade Ende des Drahtes durch den Kardanbolzen 27. Überprüfen Sie die Neutralstellung und ziehen Sie den Inbus-Gewindestift 28 mit dem Inbusschlüssel 29 an.

Abb. 18

18. Motor einbauen (Motorseglerversion)

Schrauben Sie den Motor gemäß der Anleitung des Antriebssatzes an den Motorspant 50.

Abb. 19

Den Regler anstecken und in Verbindung mit Ihrer Fernsteuerung die Drehrichtung (noch ohne Luftschraube) prüfen. Wenn man von vorn auf den Motor schaut, muss sich die Antriebswelle gegen den Uhrzeigersinn drehen. Ist das nicht der Fall, vertauschen Sie zwei der drei Motoranschlüsse. Achtung: Den Verbindungsstecker Antriebsakku / Reglererst einstecken, wenn Ihr Sender eingeschaltet ist und Sie sicher sind, dass das Bedienelement für die Motorsteuerung auf "AUS" steht. Den Regler mit Klettband im Rumpf befestigen und die Anschlusskabel mit Heisskleber an der Rumpfwand sichern.

Mit dem Brushless Antriebssatz Solius # 33 3660 incl. Akku ist das Modell bestens motorisiert. Die Komponenten in unserem Antriebsatz sind aufeinander abgestimmt und erprobt. Falls Sie andere Akkus, Regler, Motore oder Fernsteuerkomponenten einsetzen, liegt dies in Ihrem Ermessen. Ein Support von unserer Seite ist dann jedoch nicht möglich.

darauf, dass der Propellermitnehmer ca. 1 mm Abst and zum Rumpf behält. Setzen Sie erst die Unterlegscheibe 72 auf den Propellermitnehmer, dann die Zahnscheibe 73 und ziehen Sie danach die Mutter (M8) 74 an. Achten Sie darauf, dass sich der Abstand beim Anziehen zwischen Propellermitnehmer und Rumpf nicht verändert! Der Spinner 81 wird mit der Schraube

77 M2,5 x 12 mm befestigt. Abb. 20

20. Akkubefestigung einbauen

Fixieren Sie zunächst den Befestigungsgurt 25 in der unteren Aussp arung der Akkuträgerplatte 51. Kleben Sie dann mit Heißkleber die Akkuträgerplatte 51 In den Vorderrump f.

Abb. 21

21. Hauptrad montieren

Setzen Sie das Rad 12 zusammen mit den beiden Distanz- scheiben 43 im Radkasten 52 ein und schrauben Sie es mit der Schraube (M3 x 30 mm) 38 und der S toppmutter (M3) 39 fest. Achten Sie darauf, dass die Mutter in die sechseckige Aussparung einrastet.

Abb. 22

22. Höhenleitwerks-V ormontage

Kleben Sie die beiden Ø 1,3 mm Gurte mit der Länge 400 mm zur Versteifung des Höhenleitwerks 6 ein.

Abb. 23

23. Höhenleitwerks-V ormontage

Kleben Sie das Höhenleitwerkslager 58 oben auf das Höhenleitwerk.

Abb. 24

24 . Ruderhorn am Höhenruder montieren

Auf der Unterseite wird das Höhenleitwerksruderhorn 60 an- geklebt. Achten Sie darauf, dass kein Klebstoff in das Gestängelager (Querbohrung) eindringt.

Abb. 25

25. Holmrohr

Die Holmrohre 64 + 65 sind bereits in den Tragflächen eingebaut, sie sollten noch etwas entgratet werden, damit sich die Holme bei der Montage des Modells in der gegenüberliegenden Rippe einfacher einstecken lassen.

Abb. 26

Alternativ kann das Modell als Segler gebaut werden. Hierzu wird die Seglernase 10 an die Rumpfspitze geklebt. Optional kann die Schleppkupplung # 72 3470 eingebaut werden. Diese wird mit einem Rest-Bowdenzugröhrchen 3/2mm und einem 1mm Stahldraht angelenkt.

19. Spinner und Luftschraube montieren

Schrauben Sie zunächst die Klappluftschraubenblätter 82 mit den Zylinderschrauben 75 (M3 x 20 mm) und den Stoppmuttern 76 an den Propellermitnehmer 80. Ziehen Sie die Schrauben so weit an, dass die Luftschraubenblätter kein Spiel aufweisen, sich jedoch noch leicht anklappen lassen.

Stecken Sie nun den vormontierten Propellermitnehmer wie abgebildet auf die Spannzange 79. Schieben Sie dann den gesamten Zusammenbau auf die Motorwelle und achten Sie

26. Querruder verstärken und gängig machen

Die Querruderverstärkungsrohre 67 werden in die entspre- chenden Aussparungen der Tragflächen geklebt. Schneiden Sie danach die Querruder an den Enden frei und biegen Sie die Ruderklappen mehrmals auf und ab, um das Querruderscharnier leichtgängig zu machen. Keinesfalls die Ruder an der Scharnierlinie abtrennen!

Abb. 27 Tip: Eingerissene Scharniere lassen sich leicht mit einem

½ Tropfen CA-Kleber reparieren.

27. Querruderservos einbauen

Stellen Sie die Servos zunächst in die Neutrallage. Montieren Sie dann die Servohebel 2 Zähne nach vorne gedreht zum Gehäuse (spiegelbildlich). Diese Einstellung ermöglicht

die mechanische Differenzierung der Querruder , wenn das auf elektonischem Weg (Mischer) mit Ihrem Sender nicht möglich ist. Die Differenzierung ist nun mechanisch so abgestimmt, dass die Ruderausschläge nach oben grösser als nach unten sind. Verbinden Sie die Servokabel mit den V erlängerungskabeln # 8 5029. Setzen Sie die Servos und die Kabel in die Aussparungen ein. Die Anschlüsse der Servokabel müssen 46 mm über die Wurzelrippe hinaus stehen. Fixieren Sie die Servos mit Heißkleber an den Laschen und legen Sie die Kabel mit transparentem Klebeband über dem Kabelkanal fest.

Abb. 28

28. Wurzelrippen montieren

Befestigen Sie die Halteklammern 55 mit den Schrauben 37 an den Wurzelrippen links 53 und rechts 54. Schieben Sie die O-Ringe 41 8 x 2 mm über die Halteklammern, damit diese eine leichte Vorsp annung erhalten.

Abb. 29

Führen Sie das Servokabel durch die Öffnung der Wurzelrippe und kleben Sie die Wurzelrippen mit Zacki ELAPOR® an die Tragflächen.

Abb. 30

29. Ruderhörner anbringen

Schrauben Sie die Inbus-Gewindestifte 28 in die Kardanbolzen 27 und setzen Sie diese in die Ruderhörner "Twin" 26 ein. Die vorbereiteten Ruderhörner werden dann in die "Nester" der Querruder mit Zacki ELAPOR® verklebt.

Abb. 31

mit Klebestreifen fixieren. Den Kleber einige Zeit trocknen lassen. Verwenden Sie den Kleber sp arsam, damit Sie nicht den Rahmen mit dem Rumpf verkleben, ggf. eine dünne Folie zwischen Rumpf und Haubenrahmen legen. Kleben Sie die Verschlusszap fen 23 mit den Zacken bündig in die Aussp arungen des Kabinenrahmens 5 ein. V erwenden Sie zunächst Zacki ELAPOR® und setzen Sie die Haube sofort auf, damit sich die Verschlussklammern optimal ausrichten. Warten Sie mindestens 2 Minuten, bevor Sie die Haube abnehmen. Nun Zacki ELAPOR® super liquid, der in die Sp alten der Klammern getropft wird, bündig nachkleben.

Abb. 33 + 34

33. Tragflächen anbringen

Schließen Sie die Querruder-Servostecker an den Rumpfanschlüssen an und schieben Sie dann die Tragflächen ein. Fixieren Sie die Tragflächen mit dem Arretierstift 56 im Rump f zwischen den Tragflächen. Damit der Arretierstift nicht verloren geht, sichern Sie ihn mit einer Schnur die innerhalb des Rumpfes befestigt wird.

Abb. 35

34. Höhenleitwerk montieren

"Fädeln" Sie den Höhenruderanlenkdraht mit "L" 32 seitlich in das Höhenleitwerksruderhorn 60 ein. Setzen Sie dann das Höhenleitwerk auf das Seitenleitwerk.

Abb. 36

35. Höhenleitwerk sichern

Schrauben Sie das Höhenleitwerk mit den beiden Kunststoffschrauben 35 M5 x 35 mm auf das Seitenleitwerk.

Abb. 37

30. Querrudergestänge montieren

Hängen Sie die Querrudergestänge 30 mit dem "Z" am Servoarm im innersten Loch ein. Führen Sie die anderen Enden durch die Kardangelenke der Ruderhörner und ziehen Sie nach Justage der Neutralstellung die Gewindebolzen in den Kardangelenken fest.

Abb. 31

31. Servohutzen anbringen

Kleben Sie die Servohutzen links 61 und rechts 62 mit trans- parentem Klebeband gemäß der Abbildung über die Servos und das Gestänge.

Abb. 32

32. Kabinenhaube zusammenbauen

Für eine ansprechende Optik empfehlen wir den Kabinenrahmen 5 zu lackieren. Beste Ergebnisse erzielen Sie mit ELAPOR® COLOR. Lackieren Sie, zum Beispiel, den Rahmen in Grau # 60 2711 und die Instrumentenbrett-Abdekkung in Schwarz # 60 2712. Die angedeutete Sitzfläche und Kopfstütze erweckt in Blau # 60 2703 einen realitätsnahen Eindruck. Ist die Farbe trocken, bringen Sie den Aufkleber für das Instrumentenbrett an. Wer mit lackieren nicht so geübt ist, dem empfehlen wir den bedruckten Sitzaufkleber vom Dekorbogen und den Aufkleber für das Instrumentenbrett. Kleben Sie das Kabinenhaubenglas 11 z.B. mit transparentem Kontaktkleber auf den Kabinenrahmen 5. Den Kontaktkleber nicht, wie üblich ablüften lassen, sondern den Kleber auftragen, die Haube sofort aufsetzen und

36. Endmontage

Befestigen Sie den angeschlossenen Empfänger und Regler mit den beiliegenden Klettbändern 20 und 21. Finden Sie beim Einsetzen des Akkus die richtige Position des Schwerpunkts heraus (siehe Punkt 38 / Abb. 41).

Abb. 39

Die Kabel, die aus dem hinteren Bereich des Rumpfs kommen, können mit den beiliegenden Kabelbindern 42 "gebün- delt" werden. Die Kabinenhaube wird erst hinten eingehängt, dann vorne nach unten gedrückt, so, dass die Verschlusszap fen in die Klammern einrasten.

Abb. 40

37. Dekor anbringen

Dem Bausatz liegen zwei Dekorbogen A+B bei. Die einzelnen Schriftzüge und Embleme sind bereits ausgeschnitten und werden nach unserer Vorlage (Baukastenbild) oder nach eigenen Vorstellungen aufgeklebt.

38. Schwerpunkt auswiegen

Um stabile Flugeigenschaften zu erzielen, muss Ihr Modell, wie jedes andere Flugzeug auch, an einer bestimmten Stelle im Gleichgewicht sein. Montieren Sie Ihr Modell flugfertig.

Der Schwerpunkt wird 70 mm von der V orderkante des T rag- flügels (am Rumpf gemessen) markiert. Hier auf der Unterseite mit den Fingern unterstützt, soll das Modell waagerecht auspendeln. Stellen Sie den Schwerpunkt durch die

korrekte Positionierung des Akkus und ggf. durch Einkleben der entsprechenden Anzahl Trimmgewichte (Kugeln) 40 ins Seitenleitwerk ein. Durch T oleranzen der Materialdichte sowie unterschiedliche Ausst attungsvarianten von Segler und Elektrosegler können hier keine exakten Vorgaben gemacht werden. Ist die richtige Position gefunden, stellen Sie durch eine Markierung im Rumpf sicher, dass der Akku immer an der gleichen Stelle positioniert wird. Anschließend die Trimmgewichtöffnungen mit dem Aufkleber SL W 2.3 abdecken.

Abb. 41

39. Ruderausschläge einstellen (Richtwerte!)

Um eine ausgewogene Steuerfolgsamkeit des Modells zu erzielen, ist die Größe der Ruderausschläge richtig einzustellen. Die Ausschläge werden jeweils an der tiefsten S telle der Ruder gemessen.

Höhenruder

nach oben (Knüppel gezogen) ca. +10 mm nach unten (Knüppel gedrückt) ca. - 10 mm Elektroversion: Gaszumischung in Höhe ca. - 1,5 mm

Seitenruder

nach links und rechts je ca. 25 mm

Querruder

nach oben ca. +15 mm nach unten ca. - 8 mm

Spoiler

beide Querruder nach oben ca. +15 mm Spoilerzumischung in Höhe ca. - 2 mm

Bei der Funktion "Spoiler" werden zur V erkürzung des Landeanfluges beide Querruder nach oben gestellt. Gleichzeitig wird dazu ein entsprechender Tiefenruderausschlag zugemischt um das Modell im stabilen Flugzustand zu halten. Vorraussetzung dazu ist eine Fernsteuerung mit ent sprechenden Mischern. Lesen Sie hierzu die Anleitung Ihrer Fernsteuerung.

Hinweis: Bei Querruder "rechts" bewegt sich das in Flugrichtung gesehen rechte Querruder nach oben. Falls Ihre Fernsteuerung die oben angegebenen Wege nicht zulässt, müssen Sie ggf. den Gestängeanschluss umsetzen. Vergewissern Sie sich, dass alle Fernsteuerungskomponenten richtig eingebaut und angeschlossen sind. Prüfen Sie Rudereinstellungen, Drehrichtungen der Servos und Freigängigkeit der Rudermechaniken. Achten Sie darauf, dass die Anschlusskabel nicht in den sich drehenden Motor gelangen können (mit Heißkleber befestigen)! Prüfen Sie auch nochmals die Motordrehrichtung (vorsichtig!).

40. V orbereitungen für den Erstflug

Für den Erstflug warten Sie einen möglichst windstillen Tag ab. Besonders günstig sind oft die Abendstunden. Vor dem ersten Flug unbedingt einen Reichweitentest durchführen! Halten Sie sich dabei an die Vorgaben des Herstellers Ihrer Fernsteuerung! Sender- und Flugakku sind frisch und vorschriftsmäßig geladen. Vor dem Einschalten des Senders sicherstellen, dass der verwendete Kanal frei ist, sofern keine 2,4 GHz-Anlage verwendet wird.

Falls etwas unklar ist, sollte auf keinen Fall ein Start erfolgen. Geben Sie die gesamte Anlage (mit Akku, Schalterkabel, Servos) in die Serviceabteilung des Geräteherstellers zur Überprüfung.

41. Erstflug …

Das Modell wird aus der Hand gestartet (immer gegen den Wind). Beim Erstflug lassen Sie sich besser von einem geübten Helfer unterstützen. Nach Erreichen der Sicherheitshöhe die Ruder über die Trimmung am Sender so einstellen, dass das Modell geradeaus fliegt. Machen Sie sich, beim Motorsegler, in ausreichender Höhe vertraut, wie das Modell reagiert, wenn der Motor ausgeschaltet wird. Simulieren Sie in jedem Fall Landeanflüge in ausreichender Höhe, so sind Sie vorbereitet, wenn der Antriebsakku leer wird. Versuchen Sie in der Anfangsphase, insbesondere bei der Landung, keine "Gewaltkurven" dicht über dem Boden. Landen Sie sicher und nehmen besser ein paar Schritte in Kauf, als mit Ihrem Modell bei der Landung einen Bruch zu riskieren.

42. Sicherheit

Sicherheit ist das oberste Gebot beim Fliegen mit Flugmodellen. Eine Haftpflichtversicherung ist obligatorisch. Falls Sie in einen Verein oder V erband eintreten, können Sie diese Versicherung dort abschließen. Achten Sie auf ausreichenden Versicherungsschutz (Modellflugzeug mit Antrieb). Halten Sie Modelle und Fernsteuerung immer absolut in Ordnung. Informieren Sie sich über die Ladetechnik für die von Ihnen verwendeten Akkus. Benutzen Sie alle sinnvollen Sicherheitseinrichtungen, die angeboten werden. Informieren Sie sich in unserem Hauptkatalog oder auf unserer Homepage www.multiplexrc.de

MUL TIPLEX-Produkte sind von erfahrenen Modellfliegern aus der Praxis für die Praxis gemacht. Fliegen Sie verantwortungsbewusst! Anderen Leuten dicht über die Köpfe zu fliegen ist kein Zeichen für wirkliches Können, der wirkliche Könner hat dies nicht nötig. Weisen Sie auch andere Piloten in unser aller Interesse auf diese T at sache hin. Fliegen Sie immer so, dass weder Sie noch andere in Gefahr kommen. Denken Sie immer daran, dass auch die allerbeste Fernsteuerung jederzeit durch äußere Einflüsse gestört werden kann. Auch langjährige, unfallfreie Flugpraxis ist keine Garantie für die nächste Flugminute.

Prüfen Sie vor jedem Start den sicheren Sitz des Akkus, der Flügel und Leitwerke. Kontrollieren Sie auch die Funktion aller Ruder!

Wir, das MULTIPLEX -Team, wünschen Ihnen beim Bauen und später beim Fliegen viel Freude und Erfolg.

MUL TIPLEX Modellsport GmbH & Co. KG

Stückliste KIT Solius # 21 4264

Lfd. Stück Bezeichnung Material Abmessungen

1 1 Bauanleitung KIT Papier

1.1 1 Reklamationsmeldung Modelle Papier

2.1 1 Dekorbogen „A“ bedruckte Klebefolie 11 1 x 1000mm

2.2 1 Dekorbogen „B“ bedruckte Klebefolie 196 x 1000mm

2.3 1 Aufkleber Abdeckung SLW Klebefolie weiss 170 x 120mm 3 1 Rumpfhälfte links Elapor geschäumt Fertigteil 4 1 Rumpfhälfte rechts mit Leitwerk Elapor geschäumt Fertigteil 5 1 Kabinenrahmen Elapor geschäumt Fertigteil 6 1 Höhenleitwerk Elapor geschäumt Fertigteil 7 1 Tragfläche links mit Holm Elapor geschäumt Fertigteil 8 1 Tragfläche rechts mit Holm Elapor geschäumt Fertigteil 9 1 Seitenleitwerk links Elapor geschäumt Fertigteil 10 1 Rumpfnase Segler (nur beim BK enthalten) Elapor geschäumt Fertigteil 11 1 Kabinenhaubenglas Kunststoff gespritzt Fertigteil 12 1 Rad Kunststoff Ø45mm

Kleinteilesatz

20 3 Klettband Pilzkopf Kunststoff 25 x 60mm 21 3 Klettband Velours Kunststoff 25 x 60mm 22 2 Verschlussklammer Kunststoff gespritzt Fertigteil 23 2 Verschlusszapfen Kunststoff gespritzt Fertigteil 25 1 Befestigungsgurt für Akku Kunststoff 16 x 200mm 26 3 Ruderhorn „Twin“ Kunststoff gespritzt Fertigteil 27 3 Kardanbolzen Metall Fertigteil Ø6mm 28 3 Inbus-Gewindestift Metall M3 x 3mm 29 1 Inbusschlüssel Metall SW 1,5 30 2 Querrudergestänge m.Z. Metall Ø1 x 60mm 31 1 Seitenrudergestänge m.Z. Metall Ø1 x 50mm 32 1 Höhenruderanlenkdraht m.L. Metall M2 Ø1,7 x 121 / 10mm 33 1 Gabelkopf Metall M2 34 2 Kabelhalter Kunststoff gespritzt Fertigteil 35 2 Kunststoffschraube Kunststoff gespritzt M5 x 35mm 36 2 Mutter Metall M5 37 4 Schraube (Halteklammer) Metall 2,2 x 6,5mm 38 1 Schraube (Radachse) Metall M3 x 30mm 39 1 Stoppmutter (Radachse) Metall M3 40 3 Trimmgewicht Metallkugel Ø13mm / 9 g 41 2 O-Ring Kunststoff 8 x 2mm 42 3 Kabelbinder Kunststoff 98 x 2,5mm 43 2 Distanzhülse Kunststoff Ø3,1 x Ø6 x 4mm

Kunststoffteilesatz

50 1 Motorspant Kunststoff gespritzt Fertigteil 51 1 Akkuträgerplatte Kunststoff gespritzt 20 x 60mm 52 1 Radkasten Kunststoff gespritzt Fertigteil 53 1 Wurzelrippe links Kunststoff gespritzt Fertigteil 54 1 Wurzelrippe rechts Kunststoff gespritzt Fertigteil 55 4 Halteklammer Kunststoff gespritzt Fertigteil 56 1 Arretierstift Kunststoff gespritzt Fertigteil 57 1 Spornrad (Attrappe) Kunststoff gespritzt Fertigteil 58 1 Höhenleitwerkslager Kunststoff gespritzt Fertigteil 59 1 Höhenleitwerksgegenlager (für Muttern) Kunststoff gespritzt Fertigteil 60 1 Höhenleitwerksruderhorn Kunststoff gespritzt Fertigteil 61 1 Servohutze links Kunststoff gespritzt Fertigteil 62 1 Servohutze rechts Kunststoff gespritzt Fertigteil

Lfd. Stück Bezeichnung Material Abmessungen

Holmrohre und Gurte

64 2 Aussen-Holmrohr => im Flügel eingebaut! ALU-4-kt. 10 x 8 x 800 mm 65 2 Innen-Holmrohr => im Flügel eingebaut! GFK 4-kt. 8,8 x 6,9 x 1,5 x 400mm 66 1 Rumpf-Verstärkungsrohr ALU-6-kt. SW12 x 0,4 x 560mm 67 2 Querruder-Verstärkungsrohr Edelstahlrohr Ø3 x Ø2,6 x 400mm

* gelieferte Länge 650mm => entsprechend wie folgt zuschneiden:

68 2 GFK Stab GFK Ø1,3 x 650mm* 68 1 SLW Gurt rechts GF K Ø1,3 x 215mm (650mm*) 68 1 SLW Gurt links GFK Ø1,3 x 215mm (650mm*) 68 1 HLW Gurt oben GFK Ø1,3 x 400mm (650mm*) 68 1 HLW Gurt unten GFK Ø1,3 x 400mm (650mm*)

* gelieferte Länge 800mm => entsprechend wie folgt zuschneiden:

69 2 GFK Stab GFK Ø2 x 800mm* 69 1 Rumpfgurt unten GFK Ø2 x 218mm (800mm*) 69 2 Rumpfgurt seitlich GFK Ø2 x 326mm (800mm*) 69 1 Rumpfgurt hinten GFK Ø2 x 282 mm (800mm*) 69 1 Rumpfgurt oben GFK Ø2 x 243 mm (800mm*)

Propeller, Mitnehmer, Spinner-Set

72 1 U-Scheibe Metall Ød 8,4 ØD 16mm 73 1 Zahnscheibe Metall Ød 8,4 M8 74 1 Mutter Metall M8 75 2 Zylinderschraube Metall M3 x 20mm 76 2 Stoppmutter Metall M3 77 1 Linsensenkkopfschraube Metall M2,5 x 12mm 79 1 Spannzange (komplett) Metall Ød 5mm 80 1 Propellermitnehmer Kunststoff gespritzt Fertigteil 81 1 Spinner Kunststoff gespritzt Ø 55mm 82 2 Klappluftschraubenblatt Kunststoff gespritzt 12 x 6"

Safety Information for MULTIPLEX model aircraft

This model is NOT A TO Y in the usual sense of the term. By operating the model the owner affirms that he is aware of the content of the operating instructions, especially those

sections which concern safety , maintenance, operating restrictions and faults, and is capable of fulfilling these requirements. This model must not be operated by any child under fourteen years of age. If a person below this age operates the model

under the supervision of a competent adult who is acting as the child’s guardian within the legal sense of the term, this individual is responsible for the implementation of the information in the OPERA TING INSTRUCTIONS.

THE MODEL AND ASSOCIA TED ACCESSORIES MUST BE KEPT OUT OF THE REACH OF CHILDREN UNDER THREE YEARS OF AGE! MODELS CONTAIN SMALL DETACHABLE PARTS WHICH MAY BE SWALLOWED BY CHILDREN UNDER THREE YEARS. CHOKING HAZARD!

All the warnings in the OPERA TING INSTRUCTIONS must be observed whenever the model is operated. Multiplex Modellsport GmbH & Co. KG accepts no liability for loss or damage or any kind which occurs as a result of incorrect operation or misuse of this product, including the accessories required for its operation. This includes direct, indirect, deliberate and accidental loss and damage, and all forms of consequent damage.

Every safety note in these instructions must always be observed, as all the information contributes to the safe operation of your model. Use your model thoughtfully and cautiously, and it will give you and your spectators many hours of pleasure without constituting a hazard. Failure to operate your model in a responsible manner may result in significant property damage and severe personal injury . Y ou alone bear the responsibility for the implementation of the operating instructions and the safety notes.

Approved usage

The model is approved exclusively for use within the modelling hobby . It is prohibited to use the model for any other purpose than that stated. The operator of the model, and not the manufacturer, is responsible for damage or injury of any kind resulting from non-approved use.

The model may only be operated in conjunction with those accessories which we expressly recommend. The recommended components have undergone thorough testing, are an accurate match to the model, and ensure that it functions safely . If you use other components, or modify the model, you operate it at your own risk, and any claim under guarantee is invalidated.

T o minimise the risk when operating the model, please observe the following points:

 The model is guided using a radio control system. No radio control system is immune to radio interference, and

such interference may result in loss of control of the model for a period of time. To avoid collisions, you must therefore ensure at all times that there is a wide margin of safety in all directions when operating your model. At the slightest sign of radio interference you must cease operating your model!

 Never operate your model until you have successfully completed a thorough check of the working systems, and

carried out a range-check as stipulated in the instructions supplied with your transmitter.

 The model may only be flown in conditions of good visibility . You can avoid being temporarily blinded by not flying

towards the sun, or in other difficult light conditions.

 A model must never be operated by a person who is under the influence of alcohol, drugs or medication which have

an adverse effect on visual acuity and reaction time.

 Only fly your model in conditions of wind and weather in which you are able to maintain full control of the model.

Even when the wind is light, bear in mind that turbulence can form at and around objects which may have an effect on the model.

 Never fly in any location where you may endanger yourself of others, e.g. close to residential areas, overhead

cables, open roads and railway lines.

 Never fly towards people or animals. You may think that flying low over other people’s heads is proof of your piloting

skill, but all it does is place others at unnecessary risk. It is in all our interests that you let other pilots know that this is what you think. Always fly in such a way that you do not endanger yourself or others. Bear in mind that even the best RC system in the world is subject to outside interference. No matter how many years of accident-free flying you have under your belt, you have no idea what will happen in the next minute.

Residual risks

Even if the model is operated in the correct manner, and you observe all safety aspect s, there is always a certain residual risk. For this reason it is mandatory to take out third-party liability insurance. If you join a club or flying association, insurance is usually available or included in the annual fee. Make sure that your insurance cover is adequate (i.e. that it covers powered model aircraft). Always keep your models and your radio control equipment in perfect order. The following hazards may occur owing to the model’s construction and type:

 Injury caused by the propeller: you must keep well clear of the area around the propeller from the moment that

the battery is connected. Please bear in mind that objects in front of the propeller may be sucked into it, and objects behind the propeller may be blown away by it. The model may start moving when the propeller starts to turn. Y ou must therefore position the model in such a way that it cannot move towards other persons if the motor should unexpectedly start running. When you are carrying out adjustment work involving the running motor , you must ensure that the model is always held securely by an assistant.

 Crash caused by pilot error: this can happen even to the best of pilots, so it is essential to fly exclusively in a

safe environment: an approved model flying site and suitable insurance are basic essentials.

 Crash caused by technical failure or unnoticed damage in transit or in the workshop. A thorough check of the

model before every flight is essential. However, you should also t ake into account at all times that material failures can and do occur. Never fly in a location where your model may damage or injure others.

 Keep within the stated operating limits. Excessively violent flying will weaken the airframe, and may result in

sudden material failure, or may cause the model to crash during a subsequent flight due to “creeping” consequent damage.

 Fire hazard caused by electronic failure or malfunction. Store batteries safely , and always observe safety notes

which apply to the airborne electronic components, the battery and the battery charger . Protect all electronic equipment from damp. Ensure that the speed controller and battery are adequately cooled.

The instructions which accompany our products must not be reproduced and / or published, in full or in part, in print or any electronic medium, without the express written approval of Multiplex Modellsport GmbH & Co. KG.

Solius KIT # 21 4264

Examine your kit carefully!

MUL TIPLEX model kits are subject to const ant quality checks throughout the production process, and we sincerely hope that you are completely satisfied with the contents of your kit. However , we would ask you to check all the parts (referring to the Parts List) before you start construction, as we cannot exchange components which you have already modified. If you find a part is not acceptable for any reason, we will gladly correct the defect or replace the item in question once we have inspected it. Please send the component to our Service Department, with adequate postage pre-paid, being sure to include the completed complaints form. We are constantly working on improvements to our models, and for this reason we must reserve the right to change the kit contents in terms of shape or dimensions of parts, technology, materials and fittings, without prior notification. Please understand that we cannot entertain claims against us if the kit contents do not agree in every respect with the instructions and the illustrations.

Caution! Radio-controlled models, and especially model aircraft, are by no means playthings in the usual sense of the term. Building and operating them safely requires a certain level of technical competence and manual skill, together with discipline and a responsible attitude at the flying field.

Errors and carelessness in building and flying the model can result in serious personal injury and damage to property . Since we, as manufacturers, have no control over the construction, maintenance and operation of our products, we are obliged to take this opportunity to point out these hazards and to emphasise your personal responsibility .

Warning:

Like every aeroplane, this model has static limits. S teep dives and senseless manoeuvres inappropriate to the type may result in the loss of the aircraft. Please note: we will not replace the model in such cases. It is your responsibility to approach the airframe’s limits gradually . It is designed for the power system recommended in these instructions, but is only cap able of withstanding the flight loads if built exactly as described and if it is in an undamaged state.

Airborne radio control system components / other accessories

Recommended equipment:

MUL TIPLEX receiver, min. RX-5 light M-LINK Order No. 5 5808 or RX-6-DR light M-LINK Order No. 5 5809 Y ou may also wish to exploit one of our telemetry-capable M-LINK receivers, and equip your model with sensors such as the V ario / altimeter and current sensors.

2 x Nano-S servos (2 x aileron) Order No. 6 5120

2 x Tiny-S servos (elevator + rudder) Order No. 6 5121

2 x Servo extension leads, 40 cm Order No. 8 5029 (for ailerons in fuselage)

2 x Servo extension leads, 40 cm Order No. 8 5029 (for ailerons in wings)

2 x Servo extension leads, 60 cm Order No. 8 5032 (for elevator and rudder)

Power set with matching flight battery:

“Solius” power set, Li-BATT powered Order No. 33 3660

with BL-O 3516-0850 brushless motor, MUL TIcont BL 40 S-BEC speed controller , 12 x 6” folding propeller, propeller

hub, spinner and accessories, also Li-BA TT eco 3/2200 flight battery (M6).

Power set:

“Solius” power set Order No. 33 2660

with BL-O 3516-0850 brushless motor, MUL TIcont BL 40 S-BEC speed controller , 12 x 6” folding propeller, propeller

hub, spinner and accessories.

Recommended flight battery:

Li-BA TT FX 3/1-2200 (M6) Order No. 15 7351

Adhesives:

Zacki ELAPOR ® 20 g Order No. 59 2727

Zacki ELAPOR ® Super liquid, 10 g Order No. 59 2728

Hot-melt adhesive, contact cement for canopy

Battery charger:

MULTIcharger LN-3008 EQU combo with AC/DC 230 V/12 V 5.0 A mains PSU

T ools:

Balsa knife, side-cutters, screwdriver (for M3 and M5), 13 mm A/F spanner , hot-melt glue gun.

Order No. 9 2545

Important note

This model is not made of Styrofoam™, and it is not possible to glue the material using white glue, polyurethane or epoxy; these adhesives only produce superficial joints, and simply break away under stress. Please be sure to use mediumviscosity cyano-acrylate glue exclusively , preferably Zacki ELAPOR® # 59 2727, which is optimised specifically for ELAPOR® particle foam. If you se Zacki ELAPOR® there is usually no need for cyano ‘kicker’ or activator. However , if you wish to use a different adhesive which requires the use of activator , please note that these materials are injurious to health, and should always be applied in the open air. Take care when handling all cyano-acrylate adhesives, as they harden in seconds, so don’t get them on your fingers or other parts of the body . We strongly recommend the use of goggles to protect your eyes. Keep the adhesive out of the reach of children! For certain joints it is also possible to use hot-melt adhesive; the instructions indicate where this is the case.

Working with Zacki ELAPOR®

Zacki ELAPOR® has been developed specifically for glued joints in our models which consist of moulded ELAPOR® foam parts. Please observe the following points in order to obtain perfect joints:

• A void the use of activator. ‘Kicker’ significantly weakens the joint. We advise leaving joined parts for 24 hours to obtain maximum strength, particularly when the glued area is large.

• Activator should only be used for temporary, small-area joints (‘t acking’). Spray a little activator on one surface, and allow it to air-dry for about thirty seconds.

• To obtain maximum joint strength you should lightly sand the surface with 320-grit abrasive paper before applying glue.

Bent parts - actually don’t exist. If you find that a component has taken up a curve, perhaps after being transported, it is easy to straighten again. In this respect ELAPOR® behaves in a similar way to metal: bend the component back slightly beyond the correct position, and the material will then spring back to its proper shape when released, and maintain it. There are limits, however - don’t overdo it!

Bent parts - really do exist. If you wish to paint your model, apply MPX Primer # 60 2700 to the surfaces, wiping it on very

lightly as if you were cleaning the model. Paint must always be applied thinly and evenly, otherwise the component will warp. Then you really will have bent parts, and they will also be heavy and perhaps even unusable. We have found that mattfinish paints produce the best visual effect.

Specification:

Wingspan 2160 mm Overall length 1100 mm All-up weight, glider min. 1250 g All-up weight, electric min. 1450 g Wing area approx. 40.7 dm² (FAI) (FAI => wing + t ailplane, excl. fuselage) Wing loading min. 30.7 / 35.7 g/dm²

RC functions:

Elevator, rudder , ailerons (spoilers), motor speed, optio-

nal tow release The Centre of Gravity is located at a point 70 mm aft of the

wing root leading edge (measured at the fuselage).

Note:

Please separate the pictorial pages from the centre of the building instructions before you start construction.

1. Before starting construction

Please check the contents of your kit. Y ou will find Figs. 1, 2 + 3 and the Parts List help ful here.

3. Gluing the fuselage longerons in place

When you have cut the fuselage longerons 69 to length, they can be glued in the fuselage shells 3 and 4: the 326 mm longerons are fitted to the sides at the front, while the 218 mm longeron is installed at front bottom in the right-hand fuselage shell 4.

2. Cutting the GRP longerons to length

Use a pair of side-cutters to cut the 2 mm Ø x 800 mm GRP rods 69 to the stated lengths to form the fuselage longerons: 1 x 243 mm / 1 x 282 mm / 1 x 218 mm / 2 x 326 mm. Cut the 1.3 mm Ø x 650 mm GRP rods 68 to the following lengths to form the stiffeners for the tailplane and fin: 2 x 215 mm and 2 x 400 mm

Fig. 3

The 243 mm longeron should be glued in the turtle deck of the right-hand fuselage shell. The underside aft of the undercarriage is reinforced with the 282 mm longeron. This is the procedure: first allow a little Zacki ELAPOR® to run into the channel, then press the longeron into place. Finally run Zacki ELAPOR® super liquid along the length of the channel.

Fig. 4

4. Gluing the latch catches and the motor bulkhead in the fuselage

Glue the latch catches 22 in both fuselage shells (right and left). Glue the motor bulkhead 50 in the recess in the right-hand fuselage nose 4 using Zacki ELAPOR®.

Fig. 5

5. Preparing the cable holders

Use cyano to glue the socket of the 300 mm extension leads # 8 5031 to the cable holders 34, keeping the ends flush. Route the leads through the strain relief lugs as shown.

Fig. 6

6. Installing the cable holders

Glue the cable holders 34 in the appropriate recesses in both fuselage shells. Use Zacki ELAPOR® (without activator), and push them in swiftly as far as they will go.

Fig. 7

7. Installing the wheel frame

Glue the wheel frame 52 in one of the two fuselage shells using Zacki ELAPOR®. Ensure that no adhesive gets inside the through-hole for the screw.

Fig. 8

8. Installing the fuselage stiffening tube and cables

Wipe activator over the hexagonal fuselage stiffening tube 66, then apply thick cyano to the surfaces of the appropriate channel in the fuselage shell. Swiftly push the tube into the channel, taking care to keep the fuselage perfectly straight. Allow the adhesive to set hard, then slip the 600 mm extension leads # 8 5032 through the tube. T emporarily tape the leads to both ends to prevent them slipping out again.

Fig. 9

9. Installing the rudder and elevator servos

First set the servos to neutral (centre) from the transmitter. Check that the clevis 33 and the pre-formed rudder pushrod 31 are a snug fit in the holes in the servo output arms; you may need to open up the holes slightly . Connect the clevis to the innermost hole in the elevator servo output arm. The pre-formed rudder pushrod is later connected to the centre hole of the rudder servo output arm. Centre the servo from the transmitter (or use a servo tester), and push the output arms onto the servo shafts, keeping them at right-angles to the case sides. Connect the servo leads to the extension leads projecting from the fuselage stiffening tube 66, and tape the plugs and sockets together for security before drawing them forward through the tube. On the inside of the right-hand fin moulding you will find a circular void in which about 3 cm of the servo leads can be stowed. If you ever need to replace the servos or repair them (new gears), the extra cable allows easier access to the servos, and there will be a little spare cable available for any soldered joints required. Push the remainder of the two servo leads into the appropriate channels in the right-hand fuselage shell before they “disappear” into the fuselage stiffening tube. The servos themselves should be installed as shown in the illustration. It is sufficient to secure each servo by applying a little hot-melt adhesive to the outside of the mounting lugs. This method makes it easy to remove the servos for subse-

quent repair without damaging the fin.

Fig. 10

10. Joining the fuselage shells

Please take particular care over this stage, as it is important to the overall success of the model. Carefully sand the joint surfaces using 320-grit abrasive paper, then place the fuselage shells together “dry” - without glue. Check that the halves fit together snugly, without requiring force. Make any minor adjustments required to obtain a good fit. Apply thick Zacki Elapor to the joint surface of one fuselage shell, then swiftly fit the two shells together, taking care to align everything accurately. Hold the fuselage together for a few minutes, pressing the shells inwards lightly, and checking constantly that the component is completely straight. Don’t try bending it or placing it under strain, as the cyano-acrylate needs a little while to achieve full strength.

Fig. 11

11. Installing the tailplane screw support

Press the two M5 nuts 36 into the cylindrical screw guides in the tailplane screw support 59, then glue the support 59 in the recess in the right-hand fuselage shell 4 using Zacki Elapor.

Fig. 12

12. Completing the elevator linkage

Screw the clevis 33 onto the end of the elevator pushrod 32 and adjust it so that the distance between the two linkage points is about 136 mm. Slip the pre-formed end of the rod through the hole in the tailplane screw support 59, and engage the clevis in the innermost hole in the elevator servo output arm.

Fig. 13

13. Completing the fin

Glue the left fin moulding 9 to the right fin shell, which is an integral part of the fuselage. T ake great care to avoid adhesive getting into the elevator pushrod guide.

Fig. 14

14. Installing the fin stiffeners

The channels in both sides of the fin are intended to accept the 1.3 mm Ø stiffener rods 68, which are 215 mm long. This is accomplished by running a little Zacki Elapor into the recesses, then pressing the stiffeners into place. Complete the job by running thin cyano along the length of both stiffeners; apply a little activator to speed up the curing process.

Fig. 15

15. Installing the tailwheel

Glue the dummy tailwheel 57 to the raised area at the tail end of the fuselage.

Fig. 16

16. Cutting the rudder free

Use a sharp modelling knife to complete the cut at the bottom of the rudder. Align the blade with the existing surface to obtain a neat cut line. Move the rudder to and fro repeatedly until the hinge is freemoving.

Fig. 17

17. Completing the rudder horn and linkage

Fit the socket-head grubscrew 28 in the swivel connector barrel 27, and snap it into the “Twin” horn 26. Apply Zacki ELAPOR® to the recess for the horn, and push the horn into place as shown in the illustration. Engage the pre-formed end of the rudder pushrod 31 in the centre hole in the servo output arm, and slip the straight end of the rod through the hole in the swivel barrel 27. Check the neutral position before tightening the socket-head grubscrew

28 using the allen key 29. Fig. 18

18. Installing the motor (powered glider version)

Screw the motor to the motor bulkhead 50 as described in the instructions supplied in the power set.

Fig. 19

Connect the speed controller and check the direction of rotation of the motor shaft (without fitting the propeller) from the transmitter: when you look at the motor from the front, the output shaft must rotate anti-clockwise. If this is not the case, swap over any two of the three power wires to the motor. Caution: never connect the flight battery to the speed controller unless your transmitter is already switched on, and you are certain that the throttle control is at the “OFF” position. Secure the speed controller in the fuselage with Velcro (hookand-loop) tape, and fix the power wires to the fuselage side with hot-melt adhesive.

The Solius brushless power set # 33 3660 including battery constitutes an excellent power system for the model. The components in our power set have been thoroughly tested, and are carefully matched to each other. Of course, you may wish to use different batteries, controllers, motors or radio control system components at your own discretion, but we will not be able to offer support if you do so.

Alternatively the model can be completed as a pure glider. For this version you simply have to glue the glider nose cone 10 to the tip of the fuselage. As an option for the glider version you may wish to install an aero-tow mechanism # 72 3470. This is actuated using a scrap piece of snake outer sleeve (3 / 2 mm Ø) and a length of 1 mm Ø steel rod.

19. Installing the spinner and propeller

First attach the folding propeller blades 82 to the propeller hub 80 using the cheesehead screws 75 (M3 x 20 mm) and the self-locking nuts 76. Tighten the screws just to the point where the propeller blades swivel smoothly when folded back, but exhibit no lost motion. Now slip the prepared propeller hub onto the taper collet 79 as shown in the illustration, before fitting the whole assembly onto the motor shaft. Note that there should be about 1 mm clearance between the propeller hub and the front face of the fuselage. Slip the plain washer 72 on the propeller hub, followed by the shakeproof washer 73, and then fit and tighten the M8 nut

74. Ensure that the clearance between the propeller hub and the fuselage is still present! The spinner 81 is secured using the M2.5 x 12 screw 77.

Fig. 20

20. Installing the battery retainer system

First attach the retaining strap 25 to the lower recess in the battery support plate 51, then glue the plate 51 in the front of the fuselage using hot-melt adhesive.

Fig. 21

21. Installing the main wheel

Install the wheel 12 in the wheel frame 52 together with the two spacer sleeves 43, and secure it with the M3 x 30 mm screw 38 and the M3 self-locking nut 39. Check that the nut engages in the hexagonal recess.

Fig. 22

22. Preparing the tailplane

Glue the two 400 x 1.3 mm Ø stiffeners in the tailplane 6 to strengthen it.

Fig. 23

23. Preparing the tailplane Glue the spreader plate 58 to the top of the tailplane. Fig. 24

24. Attaching the horn to the elevator

The elevator horn 60 should be glued to the underside of the elevator. Take care that no adhesive runs into the pushrod sleeve (cross-hole).

Fig. 25

25. T ubular spars

The tubular spar sleeves / and spar tubes 64 + 65 are already installed in the wings, but the ends need to be cleaned up slightly so that they are an easy sliding fit in the opposite rib when the model is assembled.

Fig. 26

26. Reinforcing the ailerons, freeing up the hinges

Glue the stiffening tubes 67 in the appropriate channels in the ailerons. When you have done this, cut the ailerons free at both ends and flex them up and down repeatedly until the hinge lines move freely. On no account cut off the ailerons along the hinge line!

Fig. 27 Tip: if the hinge line should tear at any time, a drop or two of

cyano will repair the damage.

27. Installing the aileron servos

The first step is to set the servos to neutral from the transmitter. Fit the output arms on the servo shafts, angled forward by two splines relative to the case sides (prepare the servos as a mirror-image pair). This arrangement provides mechanical aileron differential, if your transmitter does not feature suitable electronic facilities (differential mixer). Angling the output arms in this way ensures by mechanical means that the up-travel of the ailerons is greater than their down-travel.

Fig. 28

28. Installing the root ribs

Attach the retaining clips 55 to the left root rib 53 and right root rib 54 using the screws 37. Push the 8 x 2 mm O-rings

41 over the retaining clips to keep them under light tension. Fig. 29

Route the servo lead through the opening in the root rib, and then glue the root rib to the wing using Zacki ELAPOR®. Repeat the procedure with the second wing panel.

Fig. 30

between the wings panels. It is a good idea to attach the locking pin to the inside the fuselage with a length of string to prevent it becoming lost.

Fig. 35

29. Installing the aileron horns

Fit the socket-head grubscrews 28 in the swivel connector barrels 27 and snap them into the “T win” horns 26. Glue the prepared horns in the recesses in the ailerons using Zacki ELAPOR®.

Fig. 31

30. Installing the aileron pushrods

Connect the pre-formed end of the aileron pushrod 30 to the innermost hole in the servo output arm. Slip the straight end of the pushrod through the swivel barrel mounted on the aileron horn, and tighten the grubscrew in the barrel after checking that the servo and aileron are at neutral. Repeat the procedure with the other wing.

Fig. 31

31. Attaching the servo fairings

Place the left servo fairing 61 and the right fairing 62 over the servos and pushrods as shown in the illustration, and secure them with clear adhesive tape.

Fig. 32

32. Assembling the canopy

The cockpit area looks particularly realistic if you paint the inside of the canopy frame 5. The best results are obtained using ELAPOR® COLOR paints. For example, the frame could be painted grey # 60 2711 and the instrument panel cover black # 60 2712. The moulded-in seat area and headrest look convincing if painted blue # 60 2703. Allow the paint to dry before attaching the instrument panel sticker . If you are not confident with painting, we recommend that you apply the printed seat sticker from the decal sheet as well as the instrument panel sticker.

Glue the clear canopy 11 to the canopy frame 5, using an adhesive such as clear contact cement. The conventional method of using this type of adhesive is to allow it to air-dry before joining the parts, but in this case it is better to apply the glue, fit the canopy immediately, and t ape it temporarily to the fuselage. Allow the glue plenty of time to dry out. Be sparing with the adhesive, otherwise you could stick the canopy frame to the fuselage. A piece of thin plastic film between the two parts will prevent this.

The latch tongues 23 should now be glued in the slots in the canopy frame 5, pushing them in until the “teeth” disappear. This is the procedure: first glue them in place with Zacki ELAPOR®, then immediately fit the canopy on the model so that the latches are able to align themselves accurately . Wait at least two minutes before removing the canopy again. Now ply rops of Zacki ELAPOR® super liquid in the gaps at the latch tongues to reinforce the glued joints.

Figs. 33 + 34

33. Attaching the wings to the fuselage

Connect the aileron servo plugs to the sockets mounted in the fuselage before sliding the wings into place. The wings are held against the fuselage by fitting the locking pin 56

34. Installing the tailplane

Slip the pre-formed end of the elevator pushrod (L-bend) 32 into the elevator horn 60 from the side, then place the tailplane on the fin.

Fig. 36

35. Securing the tailplane

Fix the tailplane to the fin using the two plastic M5 x 35 screws 35.

Fig. 37

36. Final assembly

Connect the receiver and speed controller, and fix them in the fuselage using the Velcro strap s 20 and 21. T emporarily install the flight battery to allow you to check the Centre of Gravity (see Point 38 / Fig. 41).

Fig. 39

The leads which emerge from the rear end of the fuselage can be bundled together neatly using the cable ties 42 included in the kit. The canopy is fitted by first engaging it at the rear, then pressing it down at the front so that the latch tongues engage in the catches.

Fig. 40

37. Applying the decals

The kit is supplied with two decal sheets A + B; the individual name placards and emblems are pre-cut. Apply them to the model in the positions shown in the kit box illustration, or in another arrangement which you find pleasing.

38. Balancing the model

Like every other aircraft, your Solius must be balanced at a particular point if it is to fly efficiently and stably. Assemble the model completely , ready to fly.

The Centre of Gravity should be at a point 70 mm back from the leading edge of the wing, measured where the wings meet the fuselage. Support the model at the marked points on two fingertips, and the aeroplane should balance level. Adjust the flight battery to balance the model correctly , and / or glue the appropriate number of ballast balls 40 in the fin. We cannot state exactly how much ballast is required due to manufacturing tolerances in the foam density, and the different airborne equipment for the glider and electric glider versions. Mark the location of the airborne components in the fuselage once you have found the correct location, so that you can be sure always to replace the battery in the same position. Apply the fin sticker 2.3 over the trim weight openings.

Fig. 41

39. Setting the control surface travels (guideline only!)

The control surface travels must be correct, otherwise the model will not respond harmoniously to control commands. All travels are measured at the widest point of the control surface concerned.

+ 42 hidden pages
