Multiplex SC2000R Parts List

Model SC2000

MODEL SC2000 BASE PARTS LIST

MODEL SC2000 BASE PARTS LIST
Model_SC2000_2.pdf
Model SC2000
MODEL SC2000 BASE PARTS LIST
# PART # DESCRIPTION QTY Note
1 1200419 Drain Tubing 2 000001755 Switch Cover [1] 3 020001715 Right Side Panel 4 020001716 Front Panel 5 6052071 Top Cover 6 3002043 SS Tube Coil - 0.312" OD 7 3002073 SS Tube Plain Water -.375 OD 8 3002173 SS Tube Coil .312 OD 9 2002743 Low Water Pressure Switch - 4 PSI 10 000001430 Air Filter 11 3001723 Stand Pipe - 24.25" 12 6052031 Bracket - Drain Hose 13 5001673 Screw - #10-32 x 0.5" 14 5001063 Drain Fitting - 0.75" - Brass 15 00206387 Drain Nut - 0.75" 16 5001613 O-ring, Rubber - .750 OD X .625 ID
Detail B [2]
17 00213237 TS Motor Assembly Kit Domestic/International - 230 VAC,
50/60 Hz 17a 00215727 Agitator Motor Bracket 17b 00377102 Washer - Water Slinger 17c 00751208 Propeller [4] 17d 00856302 Washer 17e 00859119 Tab Clamp - SS 17f 00859503 Roll Pin - 0.09" x 0.6" SS 17g RM156120 Electrical Sleeve Tubing 17h 00213018 Agitator Motor - 230V/50-60 Hz 18 00216565 SS Motor Assembly 115V 18a 00753715 Agitator Motor - 115V/60 Hz 19 7601431 Heat Sink Tube Assembly and Clamp
Detail C (Manifold) 20 5001983 Adaptor - 0.5" Barb x 0.5" 21 5001963 Adapter - 0.25" Barb x 0.375" MPT 22 000001973 Manifold Water 3 Outlet 23 000002232 Manifold Water 3 Outlet 24 5001023 Valve Ball - 0.375" FPT x 0.375" FPT Brass 25 5001343 Shut-off Valve - 0.375" OD x 0.25" 26 5001793 Washer Tapered Flare - 0.5" - Nylon 27 5002033 Nut - 0.5" Flare - Brass
PART NOTES:
[1] - Non-ERC [2] - Agitator Motor [3] - Agitator w/Heat Sink Tube [4] - International
[3]
MODEL SC2000 BASE PARTS LIST
Model_SC2000_2.pdf
Model SC2000
MODEL SC2000 BASE PARTS LIST
MODEL SC2000 BASE PARTS LIST
Model_SC2000_3.pdf
Model SC2000
MODEL SC2000 BASE PARTS LIST
# PART # DESCRIPTION QTY Note
1 Thermal Expansion Valve 1a 000003932 TXV - Dual to Single Valve Conversion Kit 1b 000002976 TXV - Single Valve Replacement
Detail E [1] 2 4010243 Boot- Pump Motor 3 4010253 Boot - Pump Motor 4 2002753 Pump - 100 GPH - SS 5 5001803 Adaptor - 0.375" MF x 0.375" MPT - SS 6 2002543 Carbonator Motor - 230V 1-3 HP 7 5001943 Elbow - 0.375" x 0.375" Barb 8 5009036 CLAMP PUMP CARB
Detail F [2] 9 2002893 Toggle Switch - 16A - 0.75 HP 10 2002523 Red Light - 250V
Detail G [3] 11 Contactor - 3 Pole 11a 2007879 Contactor - 120-230V/60 Hz/3 Ph 11b 2003173 Contactor - 220-400V/50 Hz/3 Ph 12 Liquid Level Control 12a 00219104 Liquid Level Control 120V 12a 00219105 Liquid Level Control 220V 13 2002483 Time Delay Relay 14 2002733 Electronic Sensor - Ice Bank Control 15 020001414 Electronic Sensor - Ice Bank Control - 230V
Detail G [4] 16 020002329 HPCO Wiring Harnesss 17 020001985 Control Board 18 020002142 Water/Glycol Water Bath Temperature Sensor 19 020002143 Water Level Sensor 20 020001987 Ribbon Cable 21 000001452 Ground Terminal 22 020002091 Ice Bank Control 23 000003157 Bracket - Key Pad 24 020001986 Key Pad Display 25 2006619 Contactor - 230V/60 Hz/3 Ph 26 020002070 Wiring Harness - Pressure Switch 27 020001992 Pressure Switch 28 000001986 Barbed Fitting 29 020001991 Temperature Thermistor 30 5003143 Tee - 0.375" x 0.375" Barb x 0.25" MF SS 31 5002003 Nut - 0.25" Flare
PART NOTES:
[1] - Water Motor & Pump [2] - Switches Non-ERC Models [3] - Liquid Level & Ice Bank Controls Non-ERC Models [4] - ERC Models
MODEL SC2000 BASE PARTS LIST
Model_SC2000_3.pdf
Model SC2000

SC2000A & SC2000AX (AIR COOLED PARTS)

SC2000A & SC2000AX (AIR COOLED PARTS)
Model_SC2000_4.pdf
Model SC2000
SC2000A & SC2000AX (AIR COOLED PARTS)
# PART # DESCRIPTION QTY Note
1 000001193 Air Condenser [1] 2 000001324 Condenser Fan Shroud 3 000001425 Fan Blade 4 Fan Motor 4a 8251883 Fan Motor - 230V/60 Hz 4b 00753724 Fan Motor - 220V/50 Hz 5 000001327 Fan Motor Bracket 6 Thermal Expansion Valve 6a 000003932 TXV - Dual to Single Valve Conversion Kit 6b 000002976 TXV - Single Valve Replacement 7 3001793 Evaporator Coil [2] 8 6000541 Receiver Strap 9 000008894 Receiver [3] 10 Compressor 10a 00215457 Compressor - 230V/60 Hz/3 Ph - 2.2 HP 10b 00215922 Compressor - 380V / 2.2 HP - International 11 8503063 Rubber Grommet 12 8503943 Compressor Mounting - Sleeve [4]
Detail A 13 5650619 Screw Mounting Base 14 8930279 Drier 15 000001460 Liquid Line Solenoid Wiring Harness [5] 16 5650359 Drier Plastic Tie [6]
Detail B 17 2001243 High pressure cut-out
PART NOTES:
[1] - 11x 22 [2] - 50MA-R 404A [3] - 2-1/8 OD x 15, 3/8 [4] - 3/8 ID x 1.031" Long [5] - NOT SHOWN [6] - Pkg Of 2
SC2000A & SC2000AX (AIR COOLED PARTS)
Model_SC2000_4.pdf
Model SC2000

SC2000W & SC2000WX (WATER COOLED PARTS)

SC2000W & SC2000WX (WATER COOLED PARTS)
Model_SC2000_5.pdf
Model SC2000
SC2000W & SC2000WX (WATER COOLED PARTS)
# PART # DESCRIPTION QTY Note
1 000001363 Water/Remote Coupling Panel 2 000001329 Receiver Bracket 3 000008894 Receiver [1] 4 6000541 Receiver Strap 5 8253039 Water-cooled Condenser 6 Thermal Expansion Valve 6a 000003932 TXV - Dual to Single Valve Conversion Kit 6b 000002976 TXV - Single Valve Replacement 7 3001793 Evaporator Coil [2] 8 Compressor 8a 00215457 Compressor - 230V/60 Hz/3 Ph - 2.2 HP 8b 00215922 Compressor - 380V / 2.2 HP - International
Detail A 9 2001243 High pressure cut-out
Detail B 10 8503069 Mounting - Rubber Grommet 11 8503949 Mounting - Sleeve [3]
Detail C 12 8372069 Water Regulating Valve 13 8332033 Water Coupling [4] 14 5003883 Flare Nut - 0.50" [5]
Detail D 15 5650619 Screw Mounting Base 16 8930279 Drier 17 5650359 Drier Plastic Tie
PART NOTES:
[1] - 2-1/8 OD x 15, 3/8 [2] - 50MA-R 404A [3] - 3/8 ID x 1.031" Long [4] - 1/2 Flare x 3/8 MPT [5] - .50
SC2000W & SC2000WX (WATER COOLED PARTS)
Model_SC2000_5.pdf
Model SC2000

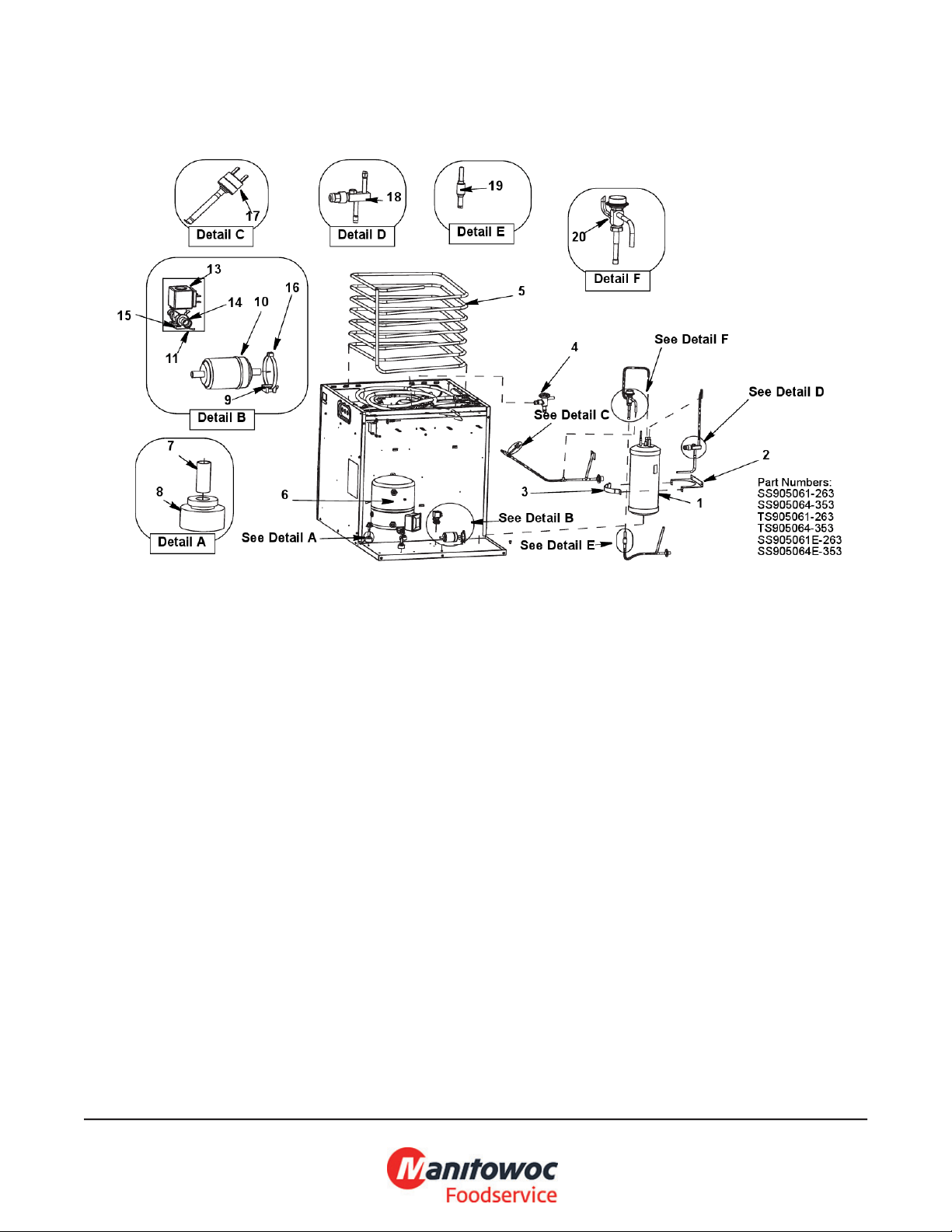

SC2000R & SC2000RX (REMOTE COOLED PARTS)

SC2000R & SC2000RX (REMOTE COOLED PARTS)
Model_SC2000_6.pdf
Model SC2000
SC2000R & SC2000RX (REMOTE COOLED PARTS)
# PART # DESCRIPTION QTY Note
1 7629573 Receiver [1] 2 6000561 Receiver Mounting Bracket 3 6307214 Receiver Mounting Strap 4 Thermal Expansion Valve 4a 000003932 TXV - Dual to Single Valve Conversion Kit 4b 000002976 TXV - Single Valve Replacement 5 3001793 Evaporator Coil [2] 6 Compressor 6a 00215457 Compressor - 230V/60 Hz/3 Ph - 2.2 HP 6b 00215922 Compressor - 380V / 2.2 HP - International
Detail A 7 8503949 Mounting - Sleeve [3] 8 8503069 Mounting - Rubber Grommet
Detail B 9 5650619 Screw Mounting Base 10 8930279 Drier 11 Liquid Line Solenoid Assemlbly Kit 11a 7630031 Solenoid Valve Including 115V Coil [4] 11b 7630091 Solenoid Valve Including 208-230V Coil [4] 12 000001460 Liquid Line Solenoid Wiring Harness [5] 13 000005157 Danfoss Solenoid Valve Coil Only - 230V/50-60 Hz [6] 14 Refrigerant Solenoid Valve 14a 8251373 Solenoid Valve Only - EVU4 [7] 14b 000006495 Solenoid Valve Only - EVU3 [8] 15 000000805 Valve Bracket 16 5650359 Drier Plastic Tie [9]
Detail C 17 2001243 High pressure cut-out
Detail D 18 8373169 Receiver Service Valve
Detail E 19 8373149 Magni-Check Valve - 0.375"
Detail F 20 00209235 Head Pressure Valve [10] 21 Sensors a 020001991 Temperature Thermistor b 020001991 Temperature Thermistor c 020001991 Temperature Thermistor d 020001991 Temperature Thermistor
PART NOTES:
[1] - 6.00" Dia x 16.00" Long [2] - 50MA-R 404A [3] - 3/8 ID x 1.031" Long [4] - For Units Prior to Serial 110952651 [5] - NOT SHOWN
SC2000R & SC2000RX (REMOTE COOLED PARTS)
Model_SC2000_6.pdf
Model SC2000
SC2000R & SC2000RX (REMOTE COOLED PARTS)
# PART # DESCRIPTION QTY Note
[6] - \pages from 000005156_02.jpg" width=266 height=183>
[7] - For Units Prior to Serial 110952651 .500 in - .375 out [8] - For Serial 110952651 and Up 3/8in x 3/8in [9] - Pkg Of 2 [10] - 180 Psi 3/8 ODF
208-230V 50/60Hz
SC2000R & SC2000RX (REMOTE COOLED PARTS)
Model_SC2000_6.pdf
Model SC2000

SC2000R & SC2000RX (REMOTE CONDENSER TS0895)

SC2000R & SC2000RX (REMOTE CONDENSER TS0895)
Model_SC2000_7.pdf
Model SC2000
SC2000R & SC2000RX (REMOTE CONDENSER TS0895)
# PART # DESCRIPTION QTY Note
1 8850629 Air Condenser 2 7629413 Fan Motor - 208-230V/50-60 Hz/1 Ph 3 Fan Motor Run Capacitor 3a 8504583 Fan Motor Run Capacitor 3b Magnatec [1] 4 2416113 Fan Blade 5 3400643 Fan Guard 6 2415053 Rain Slinger 7 8360343 Coupling - Male - 0.625"-18 8 8360353 Coupling - Male - 1.17"-12 9 Sales K0129 Female Line Set Coupling Kit [2] 10 8360053 Coupling Mounting Flange for 0.625"-18 [3] 11 8360063 Coupling Mounting Flange for 1.17"-12 [4] 12 6017751 Top Cover 13 6017741 Panel - Side 14 6017731 Panel - Rear 15 6017721 Panel - Front 16 6017681 Fan Motor Mounting Bracket 17 6017761 Electrical Box Cover 18 5035659 Fan Motor Mounting Screw [5] 18a 5573099 Mounting - Flatwasher 18b 5573139 Mounting - Lockwasher 18c 5429759 Mounting - Hexnut 19 5033459 Screw - 0.25"-20 x 0.625" [6] 19a 5573049 Flatwasher 19b 5545119 Mounting - Lockwasher 19c 5429529 Mounting - Hexnut 20 5121539 Panel/Condenser Mounting Screw - #8 x 0.50" [7] 30a 5544599 Panel/Condenser Mounting Lockwasher 21 5202069 Screw - #10-24 x 0.50" HEX [8] 22 7626843 Valve Cores [9] 23 6017691 Legs [10]
PART NOTES:
[1] - N/A [2] - Sold as Finished Goods Sales Kit [3] - for 5/8-18 [4] - for 1-1/16-12 [5] - 5/16-18 x 5/8 [6] - 1/4-20 x 5/8 [7] - #8 x 1/2 [8] - #10-24 x 1/2 [9] - used in linesets [10] - Not shown
SC2000R & SC2000RX (REMOTE CONDENSER TS0895)
Model_SC2000_7.pdf
