Model 1 1 Series Soda Post-Mix Refrigeration Unit
Parts List for Models
11MA04 11MAX04
Model 11 – 1
Updated 10/10
MODEL 11 BASE PARTS LIST
1
Part Numbers:
SS901120-161
SS901122-251
SS901139-261
2
3
5
6
8
9
7
17
21
18
19
20
16
24
Compressor Start Box
22
23
25
26
12
11
15
Carb Tank Assembly
Carb Motor/Pump
Circ Motor/Pump
27
28 31
35
32
34
33
27
30
29
28
4
DESCRIPTION PART NO.
1 Elbow, 3/8" OD X 5/16" OD Tube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00213885
2 Pipe, Stand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00206211
3 O-ring, 0.625" ID x 0.750" OD, Natural. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00850127
4 Union, 1/2" OD x 3/8" OD Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00209397
5 Union, 1/2" OD x 5/16" OD Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00213864
6 Elbow, 1/2" OD x 1/2" OD Tube Stem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00211678
7 Cover, 3/8" OD Tube Collet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00208803
8 Adaptor, 1/2" Barb x 1/2" OD Tube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00210638
9 Elbow, 3/8" OD x 3/8" OD Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00209741
10 Adaptor, 3/8" Barb x 1/2" OD Stem , Stainless Steel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00217015
11 Hose, Drain, 3/4” x 1/8" Wall . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . RM931423
12 Bracket, Drain Hose Retainer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00205981
13 Cover, 1/2" OD Tube Collet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00209398
14 Tee , 1/2" OD x 1/2" OD x 3/8" OD Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00211283
15 Liquid Level Control
a. 1/3 hp, 120 VAC, Domestic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00206182
b. 1/3 hp, 220 VAC, International . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00206695
16 Fan Motor
a. 35 W, 115 VAC , 60 Hz, Domestic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00753723
b. 35 W, 220 VAC , 50 Hz, International. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00753724
17 Tube, 0.064" ID x 0.125" OD, Copper Capillary. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00757824
18 Condenser, 1/2 hp, 10" x 11 ". . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00755492
19 Drier, 1 7/ 8" Diameter x 3 3/4" X 1/4” Outlets . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00216755
20 Tab Clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00859119
21 Blade, Condenser Fan, 10" Diameter. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00755217
22 Overload Protector
a. Domestic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8505553
b. International . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215973
23 Compressor
a. 1/2 hp, 115 VAC , 1 Phase, 60 Hz, R-404A, Domestic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215878
b. 1/2 hp, 230 VAC, 1 Phase, 50 Hz, R-404A, International. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215879
24 Control, Ice Bank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00751101
25 Accumulator, Vertical, 1 3/ 8" OD x 7 Lg 3/ 8" X 3/ 8" Port. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00756218
26 Switch, Single Pole Single Throw, 16 A, 3/ 4 hp, Rocker. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00804437
Motor/Pumps
27 Motor, Carbonator 113 hp, 110-120/200-240 VAC, 50/60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00213596
28 Clamp Assembly, Coupling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00705000
29 Pump, without Relief, 100 GPH (379 LPH), Stainless Steel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00702910
30 Adaptor, 3/8" MPT x 1/2" OD Stem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00852523
31 Pump, with 250 psi Relief, 100 GPH (379 LPH), Brass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00702911
32 Elbow, Inlet, 1/2" MF x 1/2" MPT, Brass. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00857608
33 Elbow, Outlet, 3/8" MF x 1/2" MPT, Brass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00855902
34 Washer, Tapered , 1/2" Flare, Nylon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00851803
35 Washer, Tapered , 3/8" Flare, Nylon. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00852902
Updated 10/10
Model 11 – 2
MODEL 11 CARBONATOR, AGITATOR, START BOX & ICE BANK CONTROL
27
Part Numbers:
SS901120-161
SS901122-251
SS901139-261

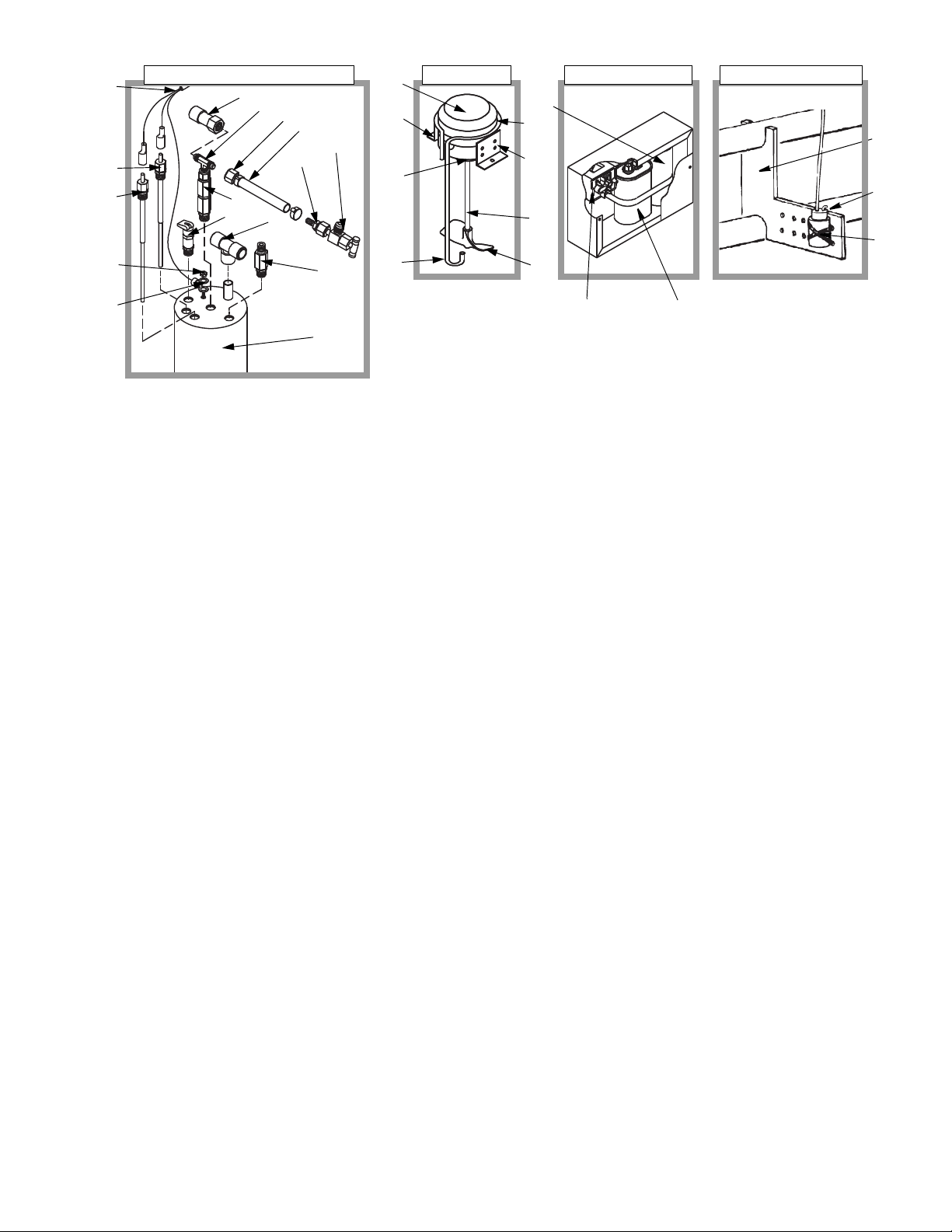

Carbonator Tank Assembly Agitator Compressor Start Box Ice Bank Control
28
29
2526
24
17
18
19
20
21
18
22
23
6
4
5
3
2
8
9
7
16
15
10
14
11
12
13
1
DESCRIPTION PART NO.
Carbonator Tank Assembly
1 Tank Assembly, Carbonator, 4" D x 15" L, 1/2” OD John Guest Stem . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3001993
2 Washer, Internal Tooth Lock, #10, Stainless Steel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00856404
3 Nut, Hex 10-24, Stainless Steel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00850812
4 Electrode Assembly, 8.9 Carbonator, Black . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Y0212105
5 Electrode Assembly, 6.2 Carbonator, Red . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Y0212106
6 Cord Assembly, 26" LLC, Carbonator Tank . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00207887
7 Nut, 1/4" Swivel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00855000
8 Adaptor, 1/4” FF x 3/8" OD John Guest Tube. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00211757
9 Tee , 1/4 MF x 1/4” MF x 1/4" FEM Swivel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00858477
10 Valve, Double Check, 1/8" NPT, 0.090 Orfice. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00701313
11 Valve, Toggle Relief, 150 lb, 1/a" MPT, Stainless Steel, Yellow . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00701334
12 Tee , 1/2" OD x 1/2" OD x 1/2" OD Tube . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00210862
13 Valve, Single Check, 1/8" NPT, Stainless Steel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00701312
14 Valve, Shut-off, Manual Water Feeder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00670024
15 Adaptor, 1/4” Barb x 1/4" MF, Stainless Steel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00861600
16 Barb Stem , 1/4" X 1/4” Swivel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00854900
Agitator
17 Agitator Motor
a. 25 W, 115 VAC, 60 Hz, Domestic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00753715
b. 25 W, 220 VAC, 50 Hz, International. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00213018
18 Bracket, Mounting, Agitator Motor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215727
19 Washer, Water Slinger . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00377102
20 Heat-Sink, Agitator Motor, Water Cooled . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00200911
21 Tab Clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00859119
22 Pin, Roll, 3/32" x 9/16", Stainless Steel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00859503
23 Propeller
a. 3 1/8" Diameter, Plastic, Domestic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00751210
b. 3 1/8" Diameter, Plastic, International . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00751208
24 Capacitor, Start, 370 VAC. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215941
Compressor Start Box
25 Run Capacitor
a. 250/330 VAC, Domestic . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215942
b. 440 VAC, International . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00212976
26 Compressor Start Relay
a. Domestic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00215943
b. International . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00214231
27 Bracket, Mounting, Ice Bank Control Bulb . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00216067
28 Ice Bank Control. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00751101
29 Tie, Cable, Self Locking, 3 3/4" . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00855700
Model 11 – 3
Updated 3/10
