1. INSTRUCTIONS GÉNÉRALES

1.1. Précautions et mesures de sécurité

1.1.1. Avant utilisation

Vous venez d'acquérir un multimètre DMM220 et nous vous remercions de votre
confiance. Il mesure les tensions et courants alternatifs et continus, les
résistances, les fréquences (électriques et électroniques ) et contrôle les diodes
ainsi que la continuité. Sa conception étanche et robuste lui appor te une grande
résistance. Un usage et un entretien appropriés vous permettront d'utiliser de
longues années et en toute sécurité ce multimètre conforme aux normes IEC
61010-1 et IEC 61010-2-033 concernant les instruments de mesures électriques.
Pour votre propre sécurité et pour protéger l'instrum ent de tout domm age, suivez
les instructions.

Respectez les conditions d’environnement et de stoc kage.
Cet instrument portatif et autonome a été conçu pour une utilisation :

- en intérieur

- dans un environnement de degré de pollution 2,

- à une altitude inférieure à 2000 m,

- à une température comprise entre 5°C et 40°C.

Il est utilisable jusqu’à 1000 V sur des circuits de catégorie III ou 600 V sur
des circuits de catégorie IV.

CATÉGORIES DE MESURE (CF IEC 61010-2-033)
CAT II : L a CA TEGO RIE DE MESURE II es t applicable aux circuits de test et

de mesur e connect és direct ement aux points d’ utilisat ion (pris es de cour ant
et autr es points simil aires) du RESEAU basse tension. A u minimum, deux
niveaux de dispositifs de protection contre les surintensités sont supposés
être présents entre le transformateur et le point de mesure.

Exemple : Les mesures sur les CIRCUITS RESEAU des appareils
électroménagers, des outils portables et autres appareils similaires.

CAT III : La CATEGORIE DE MESURE III est appl icable aux circui ts de test
et de mesure connectés aux parties de l'installation du RESEAU basse
tension du bâtiment. Au minimum, un niveau de dispositifs de protection
contre les s ur i nt ens it és es t s upp os é ê t re p résent entre le transformateur et le
point de mesure.

Exemple : Les mesures sur les tableaux de distribution (y compris les
compteurs divisionnaires), les disjoncteurs, le câblage y compris les câbles,
les barres-bus, les boîtiers de dérivation, les sectionneurs, les prises de
courants dans l'installation fixe, et les appareillages à usage industriel et
autres équipements tels que les moteurs branchés en permanence sur
l'inst allation fixe.

CAT IV : La CATEGORIE DE MESURE IV es t ap plic ab le aux circ uit s de t est
et de mesure connectés à la source de l'installation du RESEAU basse
tension du bâtiment. Cette partie de l’installation peut ne pas avoir de
dispos itifs de p rotect ion cont re les sur intens ités ent re le tra nsformat eur et le
point de mesure.

DMM220

Chapitre I

Se reporter à la notice de fonctionnement

Risque de choc électrique

Double isolation

Exemple : Les mesures sur des dispositif s insta llés avant le fusibl e princi pal
ou le disjoncteur d e l'insta llation du bâtiment.

1.1.2. Pendant l ' util is a ti on

• Ne dépassez j amais les val eu rs lim ites de prot ect io n indi quées dans les

spécifications de chaque type de mesure.

• Ne touchez aucune borne inutilisée lorsque le multimètre est raccordé

aux circuits à mesurer.

• Débranchez les cordons de mesure du circuit mesuré avant de

changer de fonction.

• N'effectuez jamais de mesure de r és istance ou d e c ontrôle de diode,

etc., sur u n ci rcuit sous tension.

1.1.3. Symboles

- Directive 2002/96/CE (DEEE)

1.1.4. Instructions

Avant d'ouvrir l'instrument, débranchez-le des circuits à mesurer et
vérifiez que vous n'êtes pas chargé d'électricité statique, ce qui
risquerait d'endommager irrémédiablement les éléments internes de
l'instrument.

DMM220 3

Chapitre I

4

1.1.5. Nettoyage

Débranchez les cordons des circuits externes et arrêtez l'instrument.
Nettoyez l'appareil avec un c hiffon humide et du savon. N'utilisez jamais
de produits abrasifs ni de solvants.
Assurez-vous du séchage de l’appareil avant de l’utiliser à nouveau.

1.1.6. I ndi ce de protection (IP) / Environnement humide

Cet appareil possède un indice de protection IP67, cela signifie que son
étanchéité est très importante et qu’il résiste parfaitement à une
immersion dans l’eau (hors utilisation).
Cependant, il convient de prévoir le séchage complet de l’appareil (y
compris la possible présence d’eau à l’intérieur des bornes de mesure) et
de ses accessoires avant toute utilisation.

1.2. Garantie

L'équipement est garanti contre tout défaut de matière ou vice de
fabrication, conformément aux conditions générales de vente.
Pendant la période de la garantie (1 an), l'instrument ne doit être réparé
que par le fabricant, qui se réserve le droit de choisir entre sa réparation
et son remplacement, en tout ou en partie. En cas de retour de
l'équipement au fabricant, les frais de port sont à la charge du client.
La garantie ne s'applique pas suite à :

1. utilisation inappropriée de l'équipement ou utilisation avec un matériel
incompatible ;

2. modificati ons ap po rtées à l'équipem e nt sans l'autorisati on e xpl ici te du se rv ice
technique du fabricant ;

3. travaux effectués sur l'instrument par une personne non agréée par le
fabricant ;

4. adaptation à une application particulière, non prévue par la définition du
matériel ou non indiquée dans la notice de fonctionnement ;

5. dommages dus à des chocs, à des chutes ou à une immersion prolongée.

1.3. Maintenance

Retournez l'instrument à votre distributeur pour tout travail à effectuer
dans le cadre ou non de la garantie.

1.4. Déballage - Ré-emballage

L'équipement a été entièrement contrôlé mécaniquement et
électroniquement avant son expédition. Toutes les précautions
nécessaires ont été prises pour que vous receviez l'instrument en bon
état. Il est conseillé de contrôler rapidement le matériel afin de vérifier
l'absence de tout dommage qui aurait pu survenir pendant le transport.
En cas de dommage, notifiez immédiatement au transporteur les
réserves d'usage. Si vous êtes amené à expédier l'instrument sur un
autre site, utilisez de préférence son emballage d'origine et indiquez
aussi clairement que possible les motifs du renvoi dans une note jointe
à l'équipement.

DMM220

Chapitre I

Arrêt automatique

Hz

Hertz (fréquence)

)))

V

Contrôle de diode

%

Rapport cyclique

État de la pile

REL

Mesure relative

µ

AUTO

m

milli (10

-3

) (volts, ampères)

HOLD

Maintien de l'affichage

A

Ampères

MIN

Minimum

k

kilo (10

3

) (ohms)

MAX

Maximum

M

AC

11

1

V

AC

6

mA

10A

A

4

5

3

2

10A

μ

H

z

%

MAX
MIN

8

7

10

9

Ω

V

DC

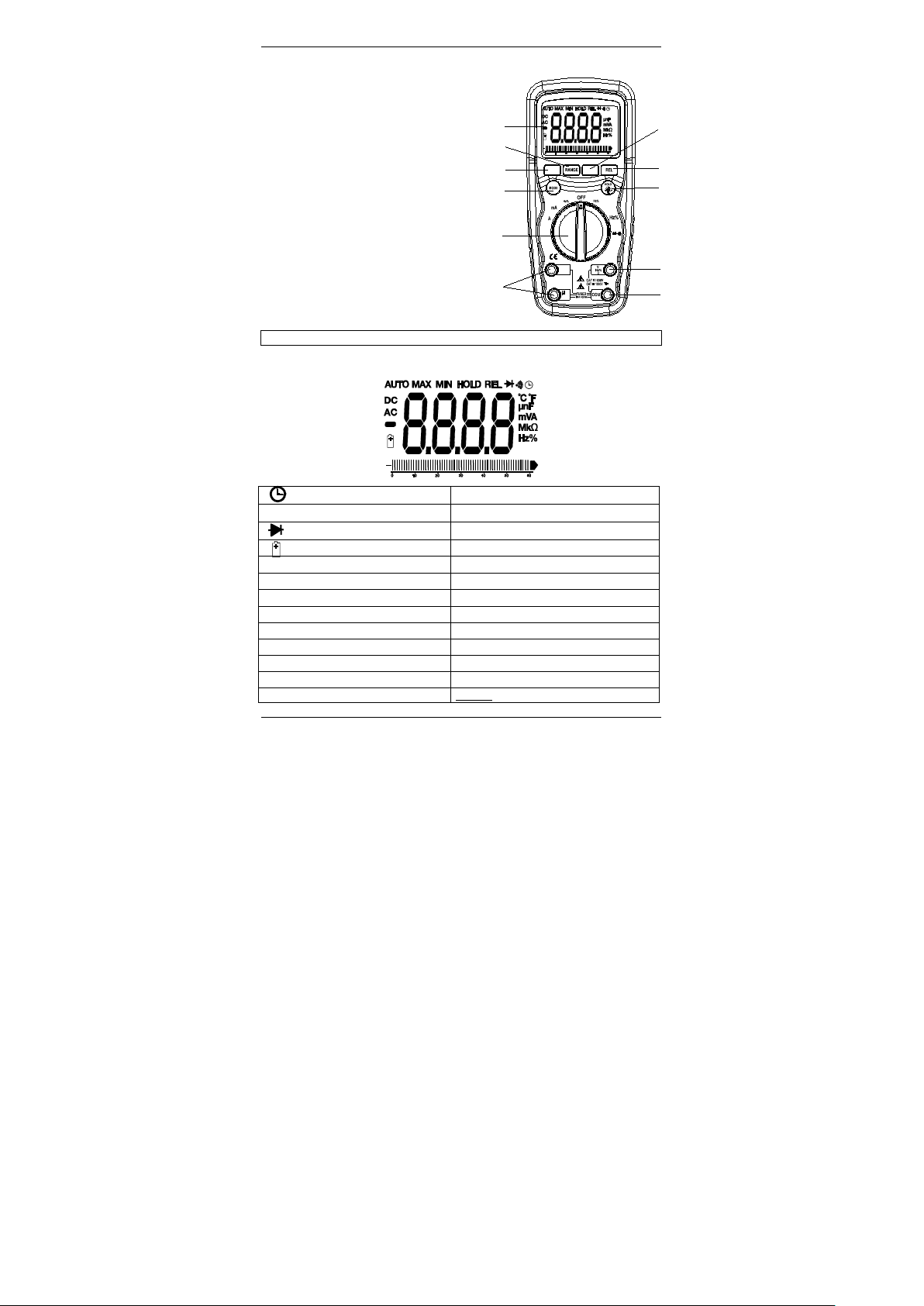

2. DESCRIPTION

2.1 Commandes et bornes

1. Afficheur LCD 6 000 points

2. Bouton de sélection du calibre
de mesure

3. Bouton Hz et %

4. Bouton Mode

5. Commutateur de fonctions

6. Bornes d'entrée mA, µA 10A

7. Borne d’entrée négative COM

8. Borne d'entrée positive V+, Ω,
Temp, µF

9. Bouton de maintien de l'affichage
et de rétro-éclairage

10. Bouton RELATIF

11. Bouton MAX/MIN

 La béquille et le compartiment pile se trouvent à l'arrière de l’appareil.

2.2 Symboles et abréviations

•

Continuité

micro (10-6) (ampères)

méga (106) (ohms)

Volts

Calibre automatique

Courant alternatif

DMM220 5

6

Ω

Ohms

DC

Courant continu

°F

n

nanofarads (10-9)

°C

Degrés Celsius

F

Capacité exprimée en farads

_

IIIIIIIIIIII

Degrés Fahrenheit

Chapitre I

Capacité exprimée en

Polarité négative

3. MODE D’EMPLOI

Risque d'électrocution. Les circuits haute tension, en courant
alternatif ou continu, sont très dangereux et doivent être mesurés
avec de grandes précautions.

1. Mettez toujours le commutateur de fonctions sur la position OFF
lorsque vous n'utilisez pas l'appareil.

2. L'apparition de la mention « OL » à l'écran pendant une mesure
indique que la valeur dépasse le maximum du calibre sélectionné.
Choisissez un calibre supérieur.

3.1 Mesures de tension continue

Bargraph

 Ne mesurez pas de tension continue au démarrage ou à l'arrêt

d'un moteur présent sur le circuit. Des pics de tension pourraient

se produire et endommager le multimètre.

1.Mettez le commutateur de fonctions sur la
position VDC.

2. I ntroduisez la fiche banane du cordon noir dans
la borne négative COM et celle du cordon rouge
dans la borne positive +.

3. A ppl i quez les poi nt es de touche sur les points
du circuit à tester.

4. La tension mesurée s'affiche à l'écran.

3.2 Mesures de tension alternative (fréquence, rapport cyclique)

Risque d'électrocution.
Les pointes de touche des cordons peuvent parfois s’avérer
trop courtes pour atteindre la partie sous tension de certaines
prises murales dont les contacts sont très profonds. Le multimètre
peut alors afficher 0 V alors que la prise murale est sous tension.
Vérifiez que les pointes de touche sont en contact avec les parties
sous tension avant de conclure à l’absence de tension.

DMM220

Chapitre I

 Ne mesurez pas de tensions alternatives au démarrage ou à

l'arrêt d'un moteur présent sur le circuit. Des pics de tension

pourraient se produire et endommager le multimètre.

1. Mettez le commutateur de fonction sur la position VAC/Hz/%.

2. Introduisez la fiche banane du cordon noir
dans la borne négative COM et celle du cordon
rouge dans la borne positive +.

3. Appliquez les pointes de touche sur les points
du circuit à tester.

4. La tension mesurée s'affiche à l'écran.

5. Appuyez sur Hz % pour afficher « Hz ».

6. La fréquence mesurée s'affiche à l'écran.

7. Appuyez de nouveau sur le bouton Hz % pour
afficher « % ».

8. Le rapport cyclique s'affiche en pourcentage.

3.3 Mesures de courant continu

 Ne mesurez pas de courant de 20 A pendant plus de 30 s.

Au-delà de cette durée, l’appareil et les cordons pourraient être
endommagés.

1. I ntroduisez la fiche banane du cordon noir dans
la borne COM négative.

2. Pour une mes ure de courant continu ne dépassant
pas 6 000 µA, mettez le commutateur de
fonctions sur la position µA et introduisez la fiche
banane du cordon rouge dans la borne µA/mA.

3. Pour les mesures de courant continu jusqu'à
600 mA, mettez le commutateur de fonctions s ur
la position mA et introduis ez la fiche banane du
cordon rouge dans la borne µA/mA.

4. Pour les mesures de courant continu jusqu'à
20 A, mettez le commutateur de fonctions sur la
position 10A et introduisez la fiche banane du
cordon rouge dans la borne 10A.

5. Appuyez sur le bouton MODE pour af f ic her « DC » à l'écran.

6. Mettez le circuit à mesurer hors tension, puis ouvrez le circuit au
point où vous souhaitez mesurer le courant.

7. Appli quez les pointes de touche sur les points du circuit à tester.

8. Mettez le circuit sous tension.

9. Le courant mesuré s'affi c he à l'écran.

DMM220 7

Chapitre I

8



3.4 Mesures de température

1. Mettez le commutateur de fonctions sur la
position Temp.

2. Insérez les fiches banane du connecteur
de la sonde dans les bornes négative
COM et positive Temp en respectant la
polarité.

3. Appuyez sur la touche MODE pour
afficher ºF ou ºC.

4. Appliquez l'extrémité de la sonde sur la
partie dont vous souhaitez mesurer la
température.

5. La température mesurée s'affiche.

La sonde de température est dotée d'un mini-connecteur de type K.
Un adaptateur mini-connecteur-fiche banane est fourni pour
permettre le branchement de la sonde sur les bornes de l’appareil.

3.5 Mesures de capacité

Pour éviter tout risque de détérioration, mettez le circuit à
tester hors tension et déchargez les condensateurs avant
toute mesure de capacité.

1. Mettez le commutateur de fonction sur la position
Ω C AP .

2. I ntroduisez la fiche banane du cordon noir dans
la borne négative COM et celle du fil rouge dans
la borne positive +.

3. A ppuyez s ur l e bouton MODE pour afficher “nF”
à l'écran.

4. Appliquez les pointes de touche sur les
extrémités du condensateur à mesurer.

5. La m esure peut prendre jusqu'à 3 minutes, voire
davantage pour les gros condensateurs, en
raison du temps de charge.
Attendez que la mesure affichée soit stable avant
de l'arrêter.

6. La c apaci té s'affiche à l'écran.

DMM220

Chapitre I

3.6 Mesures de courant alternatif (fréquence, rapport cyclique)

 Ne mesurez pas de courant de 20 A pendant plus de 30 s.

Au-delà de cette durée, l’appareil et les cordons pourraient être
endommagés.

1. Introduisez la fiche banane du cordon noir dans la

borne COM négative.

2. Pour une mesure de courant altern atif ne dépas sant

pas 6 000 µA, mettez le commutateur de
fonctions sur la position µA et introduisez la fic he
banane du cordon rouge dans la borne µA/mA.

3. Pour les mesures de courant alternatif jusqu'à

600 mA, mettez le commutateur de fonctions sur
la position mA et introduisez la fiche banane du
cordon rouge dans la borne µA/mA.

4. Pour les mesures de courant alternatif jusqu'à

20 A, mettez le commutateur de fonctions sur la
position 10A et introduisez la fiche banane du
cordon rouge dans la borne 10A.

5. Appuyez sur le bouton MODE pour afficher « AC » à l ' écran.

6. Mettez le circuit à mesurer hors tension, puis ouvrez le circuit au

point où vous souhaitez mesurer le courant.

7. Appliquez les pointes de touche sur les points du circuit à tester.

8. Mettez le circuit sous tension.

9. Le courant mesuré s'affiche à l'écran.

10. Appuyez sur le bouton Hz/% pour afficher « Hz ».

11. La fréquence mesurée s'affiche à l'écran.

12. Appuyez de nouveau sur le bouton Hz/% pour indiquer « % ».

13. Le rapport cyclique s'affiche en pourcentage.

14. Appuyez sur le bouton Hz/% pour revenir à la mesure de courant.

3.7 Mesures de résistance

Pour éviter tout risque de détérioration, mettez le circuit à tester

hors tension avant toute mesure de résistance.

DMM220 9

Chapitre I

10

Ω

1. Mettez le commutateur de fonctions sur la
position Ω .

2. Introduisez la fiche banane du cordon noir
dans la borne négative COM.

3. Introduisez la fiche banane du cordon rouge
dans la borne positive +.

4. Appuyez sur le bouton MODE pour afficher

».

«

5. Appli quez les pointes de touche sur les points
du circuit à tester. Il est préférable de
débrancher un côté de la partie à mesurer
pour que le reste du circuit ne fausse pas la
mesure. La valeur mesurée s'affiche.

3.8 Contrôle de continuité

Pour éviter tout risque de détérioration, mettez le circuit à
tester hors tension avant toute mesure de continuité.

1. Mettez le comm utat eur de foncti ons sur la
position Ω .

2. Introdui sez la fiche banane du cordon noir
dans la borne négative COM.
Introduisez la fiche banane du cordon rouge
dans la borne positive +.

3. Appuyez sur le bouton MODE pour affic her
« » et « Ω » à l'écran.

4. Appli quez les pointes de touche sur les
points du circuit à tester.

5. Toute résist ance supérieure à 100 Ω stoppe
le signal sonore émis par l'instrument. Si le
circuit est ouvert, l'écran affiche « OL ».

3.9 Contrôle de diode

Pour éviter tout risque de détérioration,
mettez le circuit à tester hors tension
avant toute mesure de diode.

1. Mettez le comm utat eur de foncti ons sur la
position Ω .

2. Introdui sez la fiche banane du cordon noir dans
la borne négative COM et celle du cordon rouge
dans la borne positive +.

3. Appuyez sur le bouton MODE pour afficher
et V à l'écran.

DMM220

Chapitre I

4. Appli quez les pointes de touche aux bornes de la diode à tester.
Une tension directe se traduit généralement par une valeur
comprise entre 0,4 et 0,7 V. Une tension inverse est indiquée par
« OL ». Les éléments en court-circuit indiquent une valeur proche
de 0 V, les éléments ouverts « OL » dans les deux polarités.

3.10 Mesures de fréquence / rapport cyclique (électronique)

1. Mettez le commutateur de fonction sur la
position « Hz % ».

2. Appuyez sur le bout on Hz/% pour afficher
« Hz ».

3. Introdui sez la fiche banane du cordon noir
dans la borne négative COM et celle du
cordon rouge dans la borne positive +.

4. Appliquez les pointes de touche sur les
points du circuit à tester.

5. La fréquence mes urée s'affiche à l'écran.

6. Appuyez de nouveau sur le bouton Hz/%
pour afficher « % ».

7. Le rapport cyclique s'affiche en pourcentage.

3.11 Sélection automatique / manuelle du calibre de mesure

A la mise en marche, le multimètre est en mode de changement
automatique de calibre et sélectionne automatiquement le plus
approprié aux mesures effectuées. Il s'agit généralement du mode le
plus adapté à la plupart des mesures. Lorsqu'une sélection manuelle
du calibre est nécessaire, procédez comme suit :

1. Appuyez sur la touche RANGE. L'indicateur « AUTO » disparaît.

2. Appuyez à plusieurs repris es sur la touche RANGE pour faire

défiler les calibres disponibles jusqu'à ce que celui souhaité
s'affiche.

3. Pour quitter le mode de sélection manuelle et revenez au mode

automatique, appuyez et maintenez appuyée 2 secondes la
touche RANGE.

 La sélection manuelle ne s'applique pas aux mesures de

fréquence.

3.12 MAX/MIN

 Lorsque vous utilisez la fonction MAX/MIN en mode de sélection

automatique, le multimètre « verrouille » le calibre utilisé au
moment où MAX/MIN est activé. Si une lecture en mode
MAX/Min dépasse ce calibre, « OL » s'affiche. Sélectionnez le

calibre adéquat AVANT d'entrer en mode MAX/MIN.

DMM220 11

Chapitre I

12



1. Appuyez sur la touc he MAX/MIN pour activer le mode de mesure
MAX/MIN. L'icône « MAX » s'affiche. Le multimètre maintient
affichée la mesure maximale jusqu’à ce qu’une nouvelle valeur
maximale soit mesurée.

2. Appuyez de nouveau sur la touche MAX/MIN pour afficher l'icône
« MIN ». Le multimètre maintient affichée la mesure minimale
jusqu’à ce qu’une nouvelle valeur minimum soit mesurée.

Pour quitter le mode MAX/MIN, appuyez et maintenez appuyée

2 secondes la touche MAX/MIN.

3.13 Mode relatif

Le mode relatif permet d’obtenir des résultats relatifs de mesure par

rapport à une valeur de référence mémorisée. La valeur affichée est
alors la différence entre la valeur mesurée et la valeur de référence
mémorisée

1. Procédez aux mesures c omme indiqué dans le mode d'emploi.

2. Appuyez sur le bouton REL pour mémoriser la mesure présente à
l'écran. L'indicateur « REL » s'affiche.

3. L'écran i ndi que maint enant la différence entre l a valeur mesurée et
la valeur de référence mémorisée

4. Pour quitter l e mode relatif, appuyez s ur l e bouton REL.

Le mode relatif ne s'applique pas aux mesures de fréquence.

3.14 Rétro-éclairage

Appuyez et maintenez appuyée la touche

pour activer ou désactiver le rétro-éclairage de l'écran. Le rétro­éclairage est automatiquement désactivé au bout de 10 secondes.

3.15 Maintien de l'affichage

Cette fonction fige l’affichage de la valeur présente. Appuyez
brièvement sur la touche
fonction.

3.16 Arrêt automatique

Cette fonction éteint le multimètre au bout de 15 minutes. Pour
désactiver cette fonction, maintenez le bouton MODE appuyé lors du
démarrage du multimètre.

3.17 Indication de pile usée

L'icône s'affiche dans le coin inférieur gauche de l'écran lorsque la
tension de la pile faiblit. Lorsque cette icône s'affiche, remplacez la
pile.

HOLD

HOLD

pour activer ou désactiver la

plus d'une seconde

DMM220

Chapitre I



4. ENTRETIEN

Pour éviter tout choc électrique, débranchez les cordons de mesure de
toute source de tension avant d’ouvrir l’appareil ou la trappe à pile.
N'utilisez pas le multimètre ouvert ou sans trappe à pile verrouillée.

Ce multimètre est conçu pour maintenir sa fiabilité pendant des années
si vous respectez les instructions d'entretien suivantes :

Conservez l'instrument au sec. S'il est m ouillé, essuyez-le.

1.

2. Ut ilisez et stockez le multimètre à des températures no rmales.

Des températures extrêmes peuvent réduire la durée de vie des
composants électroniques et déformer ou faire fondre les pièces en
plastique.

3. M anipulez l e multimètre délica tement et ave c p récautions. Toute

chute pourrait endommager les parties électroniques ou le boîtier.

4. Maintenez l'instrument pro pre. Essuyez-le de temps en temps à

l'aide d'un chiffon humide. N'UTILISEZ PAS de substances chimiques,
de solvants de nettoyage ou de détergents.

5. Uti lisez uniquement une pile neuve de la taille et du type

recommandés. Retirez la pile ancienne ou usée pour qu'elle ne fuit

pas et n'endommage pas ainsi l'instrument.

6. Si l e multi m ètre doit être stocké pendant une longue période,

retirez la pile pour éviter d'endommager l'instrument.

4.1 Installation d e la p ile

Pour éviter tout choc électrique, débranchez les cordons de
mesure de toute source de tension avant de retirer la trappe à

pile.

1. Éteignez l'appareil et débranchez les cordons du multimètre.

2. Ouvrez la trappe à pile à l’arrière en retirant les deux vis (B) à l'aide

d'un tournevis cruciforme.

3. Introduisez la pile dans son logement en respectant la polarité.

4. Replacez la

trappe à pile.
Revissez-la.

Si le multimètre

ne fonctionne pas
correctement,
vérifiez que les
fusibles et la pile
sont en bon état
et qu’ils sont bien
insérés.

DMM220 13

Chapitre I

14

Fonction

Calibre

Résolution

Précision

Protection

Tension

600 mV

0,1 mV

6V

0,001 V

60 V

0,01 V

600 V

0, 1 V

1 000 V

1 V

±(0,15% R + 2 D)

Tension

50 à 60 Hz

40Hz-1kHz

6 V

0,001 V

60 V

0,01 V

600 V

0,1 V

1 000 V

1 V

±(1,2% R

+ 3 D)

±(2,5% R

+ 3 D)

précision pour 5 % à 100 % du calibre

Courant

600 µA

0,1µA

6 000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

10 A

0,01 A

(20 A : 30 s max. avec précision réduite)

Courant

40 Hz à 1 kHz

600 µA

0,1µA

6 000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

Fusible HBC

10A/1000V

10 A

0,01 A

(20 A : 30 s max. avec précision réduite)

précision pour 5 % à 100 % du calibre

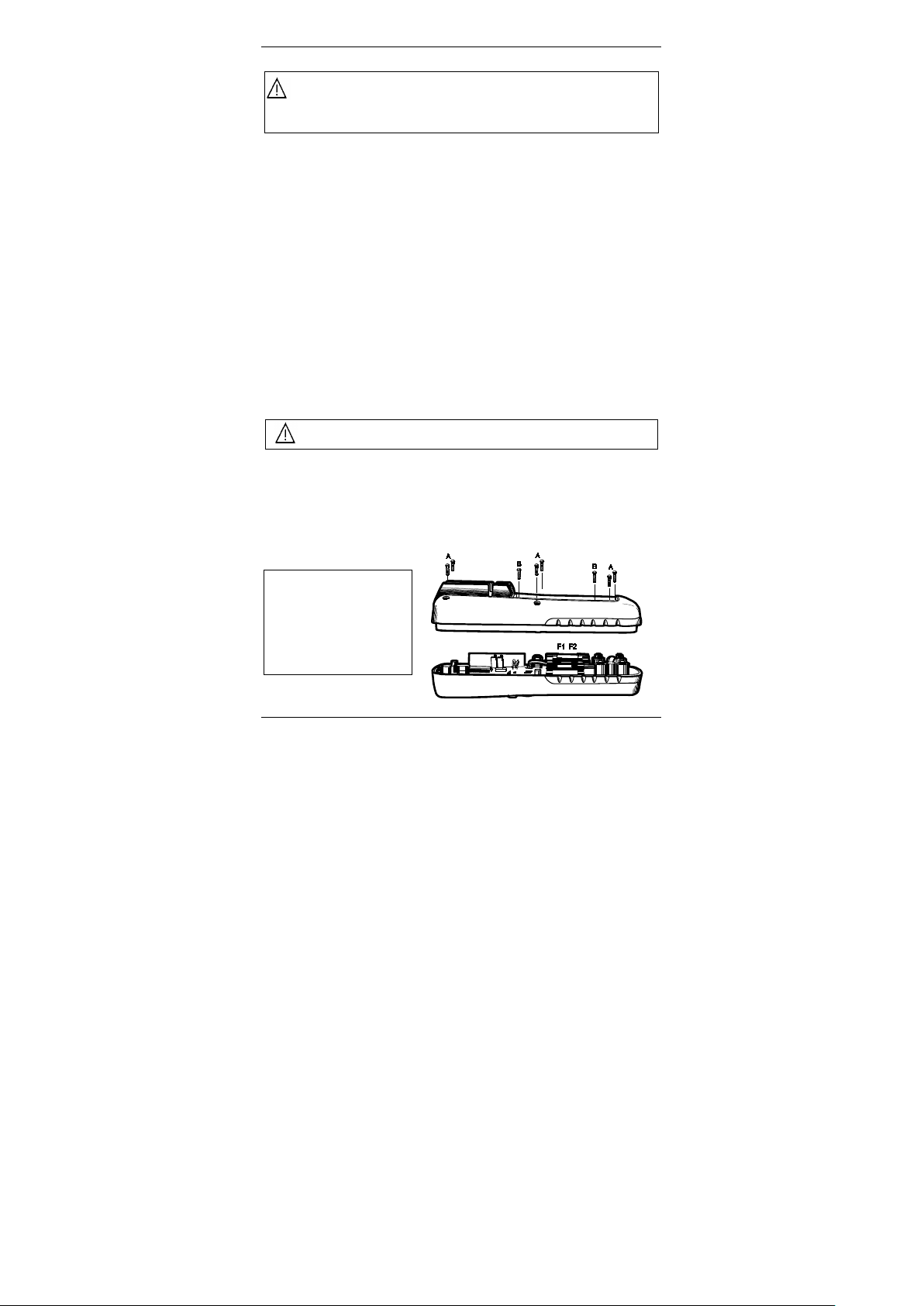

4.2 Remplacement des fusibles

Pour éviter tout choc électrique, débranchez les cordon s de
toute source de tension avant d’ouvrir l’app areil.

1. Débranchez les cordons de me sure du mul ti mètre .

2. Retirez le couvercle de la pile (deux vis « B ») et la pile elle-même.

3. Retirez les six vis « A » fixant le panneau arrière.

4. Retirez délicatement l'ancien fusible et installez le nouveau.

5. Utilisez toujours un fusible de la taille et de la valeur appropriées fusible
rapide 0,8 A/1 000 V pour la gamme 600 mA [SIBA 70-172-40], fusible
rapide 10 A/1 000 V pour la gamme 20 A [SIBA 50-199-06].

6. Replacez et fixez le panneau arrière, la pile et son couvercle.

5. CARACTERISTIQUES TECHNIQUES

continue

alternative

continu

alternatif

R : lecture ; D : chiffres

 Précision valable de 18

o

C à 28 oC, HR < 75 %.

±(0,09 % R + 2 D)

±(1,0% R

+ 3 D)

±(1,0 % R + 3 D)

±(1,5 % R + 3 D)

±(1,5 % R + 3 D)

±(2,0 % R + 3 D)

±(2,0% R

+ 3 D)

1 000 V

1 000 V

Fusible HBC

800mA/1000V

Fusible HBC

10A/1000V

Fusible HBC

800mA/1000V

DMM220

Chapitre I

Protection

admissible

Résistance

600 Ω

0,1 Ω

6 kΩ

0,001 kΩ

60 kΩ

0,01 kΩ

600 kΩ

0,1 kΩ

6 MΩ

0,001 MΩ

60 MΩ

0,01 M

(0,5 % R + 20 D)

Capacité

60 nF

0,01 nF

600 nF

0,1 nF

6 µF

0,001 µF

60 µF

0,01 µF

600 µF

0,1 µF

1 000 µF

1 µF

(5 % R + 5 D)

Fréquence

9,999 Hz

0,001 Hz

99,99 Hz

0,01 Hz

999,9 Hz

0,1 Hz

9,999 kHz

0,001 kHz

99,99 kHz

0,01 kHz

999,9 kHz

0,1 kHz

9,999 MHz

0,001 MHz

Sensibilité :

80 % et F > 100 kHz

Fréquence
10,00-400 Hz

0,01 Hz

±(0,5 % R)

Sensibilité : 15 Veff

Rapport

0,1 à 99,9 %

0,1 %

(1,2 % R + 2 D)

Largeur de l'impulsion : 100 µs - 100 ms,
Fréquence : de 5 Hz à 150 kHz

-45 à 400°C

0,1°C

±

(1)

±(3,0%R+9°F)

400 à 750°C

752 à 1382°F

1°C
1°F

±(2,5%R+1,8°C)

(1)

±(2,5%R+3,6°F)

Fonction Calibre Résolution Précision

±(0,3 % R + 4 D)

Ω ±

±(3,5 % R + 4 D)

±

(électronique)

±(0,1 % R + 1 D)

0,8 Veff. min. pour un rapport cyclique de 20 %
à 80 % et F < 100 kHz ;
5 Veff min. pour un rapport cyclique de 20 % à

(électrique)

±

cyclique

surcharge

1 000 V

1 000 V

1 000 V

1 000 V

1 000 V

Temp.
(type K)

-50 à +752°F

(1)

0,1°F

: (hors précision de la sonde)

(3,0%R+5°C)

(1)

1 000 V

(1)

 Les caractéristiques de précision comprennent deux éléments :

(% lecture R) : précision du circuit de mesure
(+ chiffres D) : précision du CAN

DMM220 15

Chapitre I

16

Boîtier

Double moulage, étanche IP67

Choc (test de chute) 2 m
Contrôle de diode Courant de test de 0,9 mA max.,

Contrôle de continuité Signal sonore stoppe si

Impédance d'entrée > 10 MΩ V= et V≈
Réponse AC Moyenné.

Bande passante
tension alternative de 40 Hz à 1 kHz

Facteur de crête ≤ 3 à pleine échelle jusqu'à 500 V,

Écran LCD 6 000 points rétro-éclairé avec

Indication de valeur
hors gamme mention « OL » affichée

Arrêt automatique 15 min environ, désactivable

Polarité Automatique, aucune indication pour les

Cadence de mesurage 2 mesures par seconde, nominal

Indication de pile usée « » s'affiche si la tension de la pile tombe

Pile pile 9 V (6LF22)

Fusibles calibres mA, µA : céramique rapide

Temp. de fonctionnement 5 ºC à 40 ºC

Temp. de stockage -20 oC à 60
Hum. de fonctionnement 80 % maxi jusqu'à 31 ºC, décroissance

linéaire jusqu'à 40 ºC

Humidité de stockage < 80 %
Altitude de fonctionnement 2 000 m maxi.
Poids 342 g avec l'étui
Dimensions 187 x 81 x 50 mm avec l'étui

Sécurité Selon IEC 61010-1
IEC 61010-2-033

DMM220

tension de circuit ouvert 2,8 Vcc typique

résistance > 100 Ω,
courant de test < 0,35 mA

décroissance linéaire jusqu'à ≤ 1,5 à
1 000 V

bargraphe

valeurs positives,
signe moins (-) pour les valeurs négatives

en dessous de la tension de
fonctionnement

0,8 A/1 000 V
calibre A : céramique rapide 10 A/1 000 V

o

C

Double isolation
Catégorie d’installation : III
Tension assignée : 1000 V
Degré de pollution : 2

Chapter II

Contents

1. GENERAL INSTRUCTIONS .................................................... 18

1.1 Precautions and safety measures ......................................... 18

1.1.1 Before using .................................................................. 18

1.1.2 When using the instrument ............................................ 19

1.1.3 Symbols ........................................................................ 19

1.1.4 Instructions .................................................................... 19

1.1.5 Cleaning ........................................................................ 19

1.1.6 Protection factor (PF)/Humid environment ..................... 20

1.2 Guarantee ............................................................................ 20

1.3 Maintenance ......................................................................... 20

1.4 Unpacking - Repacking ......................................................... 20

2. DESCRIPTION ........................................................................ 21

2.1 Controls and Terminals ......................................................... 21

2.2 Symbols and Abbreviations................................................... 21

3. OPERATING INSTRUCTIONS ................................................ 22

3.1 DC voltage measurements ................................................... 22

3.2 AC voltage measurements (frequency, dut y cycle) ................ 22

3.3 DC current measurements .................................................... 23

3.4 Temperature measurements.............................................. 24

3.5 Capacity measurements ....................................................... 24

3.6 AC current measurements (frequency, duty cycle) ................ 25

3.7 Resistance measurements ................................................... 25

3.8 Continuity Check .................................................................. 26

3.9 Diode test ............................................................................. 26

3.10 Duty cyle/frequency measurements (Electronic) ................ 27

3.11 Autoranging/Manual selection ........................................... 27

3.12 MAX/MIN .......................................................................... 27

3.13 Relative mode ................................................................... 28

3.14 Backlighting ...................................................................... 28

3.15 HOLD ................................................................................ 28

3.16 AUTO POWER OFF ......................................................... 28

3.17 Low battery indication ....................................................... 28

4. MAINTENANCE ...................................................................... 29

4.1 Battery installation ................................................................ 29

4.2 Replacing the fuses .............................................................. 30

5. SPECIFICATIONS ................................................................... 30

DMM220 17

Chapter II

1. GENERAL INSTRUCTIONS

1.1 Precautions and safety measures

1.1.1 Before using

You have just acquired a DMM220 multimeter. Thank you for your
confidence. It measures AC/DC Voltage, AC/DC Current, Resistance,
Frequency (electrical & electronic ), test diod es, and Conti nuity. It fea tures a
waterproof, rugged design for heavy duty use. Proper use and care of this
multimeter will provide many years of reliable service. This multimeter
complies with the IEC 61010-1 & IEC 61010-2-033 standards concerning
electronic measurement instruments. For your own safety and to prevent
damage to the instrument, follow the instructions in this manual.
Be careful to adhere to storage conditions.
This handheld autonomous instrument was designed for:

∗ Indoor use
∗ Use in pollution 2 degree environments
∗ In altitudes lower than 2,000 meters
∗ In temperatures ranging from 5°C to 40°C
∗ It can be used up to 1000V on category III circuits, or 600V on category

IV circuits.

MEASUREMENT CATEGORIES (IEC 61010-2-033)
CAT II: MEASUREMENT CATEGORY II is app lic able t o test and m easur ing

circuits connected directly to utilization points (socket outlets and similar
points) of the low-volta ge MAINS insta llation. Th is part of t he installat ion is
expected to have a minimum of two levels of overcurrent protective devices
between the transformer and the connecting points of the measuring cir cu it.

Example : measurements on MAINS CIRCUITS of household appliances,
portable tools and similar equipment.

CAT III: MEASUREMENT CATEGORY III is applicable to test and
measuring circuits connected to the distribution part of the building’s low­voltag e MAIN S ins tal lat ion. This par t of th e inst al lat io n is expected to have a
minimum of one level of over-current protective devices between the
transformer and possible connecting points.

Example : measurements on distribution boards (including secondary
electricity meters), circuitbreakers, wiring, including cables, bus-bars,
junction boxes, switches, socket -outlets in the fixed installation, and
equipment for industrial use and some other e quipment such as s tationary
motors with permanent connection to the fixed installation.

CAT IV: MEASUREMENT CATEGORY IV is applicable to test and
measuring circuits connected at the source of the building’s low-voltage
MAINS ins tallation. Thi s part of the inst allation coul d have no ove r-current
protective devices between the transformer and connecting points of the
measuring circuit.

Example : mea su r em ent s on d ev ic es i nst a lle d bef or e th e ma in f us e o r c ir c uit
breaker in the building installation.

18 DMM220

Chapter II

WEEE 2002/96/EC directive

Refer to the

user's manual

Risk of

electric shock

Double insulation

1.1.2 When using the instrument

• Never exceed the protection limiting values indicated in the

specifications for each type of measurement.

• When the multimeter is connected to the circuits to be measured,

do not touch any unused terminals.

• Before changing function, disconnect the measurement leads

from the circuit measured.

• Never measure resistances, or test diodes etc. on a live circuit.

1.1.3

Symbols

1.1.4 Instructions

• Before opening the instrument, disconnect it from the circuits to be
measured and make sure that you are not charged with static electricity,
which could irreparably damage the instrument's internal elements.

1.1.5 Cleaning

Disconnect external circuit leads and turn the instrument off. Clean with a
damp cloth and soap. Never use abrasive products or solvents.
Make sure t he instrument is per fectly dr y before using it again.

DMM220 19

Chapter II

1.1.6 Protection fac t or (PF)/ Hum id environment

This instrument has a PF67 protection factor, which means that it is
extremely waterproof and will not be damaged by water immersion (when
turned off). However, the instrument and its accessories must be completely
dry (including inside measurement terminals) before being used again.

1.2 Guarantee

This equipment is guaranteed against any material or manufacturing flaws,
as specified in the general terms of sale.
During the guarantee period (1 year), the instrument ca n only b e repair ed by
the manufacturer, who reserves the right to repair the instrument or to
exchange all or part of it. If the equipment is returned to the manufacturer,
the outgoing transport costs are borne by the customer.

The guarantee is not applicable in the following cases:

1. improper use of the equi pment or use i n c onjunct ion with incompatibl e

equipment;

2. modifications to the equipment without the explicit authorisation of the

manufacturer's technical department ;

3. work carried out on the instrument by a person not approved by the

manufacturer;

4. adaptation for a specific application, not included in user's manual

5. knocks, falls or prolonged immersion.

1.3 Maintenance

Return your instrument to your distributor for any work to be done within
or outside of the guarantee.

1.4 Unpacking - Repacking

The equipment underwent thorough mechanical and electronic testing
before shipment. All the necessary precautions were taken to ensure
that you receive the instrument in good condition. We recommend you
check the equipment quickly on delivery to detect any damage that may
have occurred during transport. If there is any damage, inform the
carrier immediately. If you ship this instrument on elsewhere, it is
preferable to use the original packaging and indicate the reasons for
reshipment as clearly as possible in a note enclosed with the
equipment.

20 DMM220

Chapter II

Auto power off

Hz

Hertz (frequency)

•)))

Continuity

V

Volts

Diode test

%

Duty cycle

Battery status

REL

Relative Measurement

µ

micro (10-6) (amps)

AUTO

Autoranging

m

milli (10-3) (volts, amps)

HOLD

Display hold

A

Amps

MIN

Minimum

k

kilo (103) (ohms)

MAX

Maximum

M

mega (106) (ohms)

AC

Alternating current

Ω

Ohms

DC

Direct current

°F

Degrees Fahrenheit

n

nanofarad (10-9) capacity

°C

Degrees Celsius

F

Farad capacity

_

Negative polarity

IIIIIIIIIIII

Bargraph

11

1

V

AC

6

mA

10A

A

4

5

3

2

10A

μ

H

z

%

MAX
MIN

8

7

10

9

V

DC

TEMP

Ω

CAP

2. DESCRIPTION

2.1 Controls and Terminals

1. 6,000 count LCD display

2. RANGE key

3. Hz and % key

4. Mode key

5. Function switch

6. mA, µA and 10A input terminals

7. Negative COM input terminal

8. Positive V+, Ω input t erminal

9. HOLD and Backlight key

10. RELATIVE key

11. MAX/MIN key
 Tilt stand and battery compartment are on rear of unit.

2.2 Symbols and Abbr ev iations

DMM220 21

Chapter II

3. OPERATING INSTRUCTIONS

Risk of electrocution. High-voltage circuits, both AC and DC,
are very dangerous and should be measured with great care.

1. Always turn the function switch to the OFF position when the
multimeter is not in use.

2. If “OL” appears on screen during a measurement, the value
exceeds the range you have selected. Choose a higher range.

3.1 DC voltage measurements

 Do not m easure DC voltages if a motor on the circuit is being
switched ON or OFF. Voltage surges may occur and damage
the multimeter.

1. Set the function switch to the VDC position.

1. Insert the black test lead banana plug into the
negative COM terminal.
Insert the red test lead banana plug into the
positive + terminal.

2. Apply the test probes to the points of the circuit
to be tested.

3. The voltage measured is displayed on screen.

3.2 AC voltage measurements (frequency, dut y cycle)

Risk of Electrocution. The test probes may not be long enough
to reach the live parts in certain sockets whose contacts are
recessed too deeply. As a result, the reading may show 0 volts
when the wall socket is live. Make sure the test probes are touching
the live parts before assuming that no voltage is present.

 Do not measure AC voltages if a motor on the circuit is being
switched ON or OFF. Voltage surges may occur that can
damage the multimeter.

22 DMM220

Chapter II

1. Set the function switch to the VAC/H2/% position.

2. Ins ert the black test lead banana plug into the negative COM
terminal.
Insert red test lead banana plug into the positive
+ terminal.

3. Apply t he test probes to the points of the circuit
to be tested.

4. The voltage m easured is displ ayed on screen.

5. Press the Hz% key to display “Hz”.

6. The frequenc y measurem ent is displayed on
screen.

7. Press the Hz% key again to display “%”.

8. The duty cycle is displayed in percentage.

3.3 DC current measurements

 Do not make 20 A current measurements for longer than 30 s.
Exceeding 30 seconds may cause damage to the multimeter
and/or the test leads.

1. Insert the black test lead banana plug into the
negative COM terminal.

2. For DC current measurements up to 6000µA,
set the function switch to the µA position and
insert the red test lead banana plug into the
µA/mA terminal.

3. For DC current measurements up to 600mA,
set the function switch to the mA position and
insert the red test lead banana plug into the
µA/mA terminal.

4. For DC current measurements up to 20A, set
the function switch to the 10A position and
insert the red test lead banana plug into the
10A terminal.

5. Press the MODE key to display “DC” on screen.

6. Remove power from the circuit to be tested, then open the circuit
at the point where you wish to measure the current.

7. Apply the test probes to the points of the circuit to be tested.

8. Apply power to the circuit.

9. The current measured is displayed on screen.

DMM220 23

Chapter II

3.4 Temperature measurements

1. Set the function switch to the Temp

position.

2. Insert the probe’s connector banana

plugs into the Temp positive and COM
negative terminals in keeping with
polarity.

3. Press the Mode key to display PF or PC.

4. Apply the tip of the probe to the part

whose temperature you wish to measure.

5. The temperature measured is displayed.

The temperature probe is equipped with a K-type mini­ connector. A banana-plug-mini-connector adaptor is supplied
to allow the probe to be connected to the instrument’s terminals.

3.5 Capacity measurements

To eliminate any risk of deterioration, disconnect power to the
circuit to be tested and unload capacitors before making any
capacity measurement.

1. Set the switch to the Ω CAP position.

2. Ins ert the black test lead banana plug into
the negative COM terminal and the red test
lead banana plug into the positive + terminal.

3. Press the MODE key to display “nF” on
screen.

4. Apply t he test probes to the tips of the
capacitor to be measured.

5. The measurement can take up to 3 minutes,
or even longer for large capacitors, because
of the load time. Wait until the measurement
is displayed before stopping it.

6. Capacit y is displ ayed on screen.

24 DMM220

Chapter II

3.6 AC current measur ements (frequency, duty cycle)

 Do not make 20 A current measurements for longer than 30 s.

Exceeding 30 seconds may cause damage to the multimeter and
the test leads.

1. Insert the black test lead banana plug into the
negative COM terminal.

2. For AC current measurements up to 6000µA , set
the function switch to the µA position and insert the
red test lead banana plug into the µA/mA terminal.

3. For AC current measurements up to 600mA, set
the function switch to the mA position and insert
the red test lead banana plug into the µA/mA
terminal.

4. For AC current measurements up to 20A, set the
function switch to the 10A posi tion and insert the
red test lead banana plug into the 10A terminal.

5. Press the MODE key to display “AC” on the screen.

6. Remove power from the circuit to be tested, then open the circuit at
the point where you wish to measure current.

7. Apply test probes to the points of the circuit to be tested.

8. Apply power to the circuit.

9. The current measured is displayed on screen.

10. Press the Hz% key to indicate “Hz”.

11. The frequency measured is displayed on screen.

12. Press the Hz% key again to display “Hz%”.

13. The duty cycle is displayed in percentage.

14. Press the Hz% key to return to current measurement.

3.7 Resistance measurements

To eliminate any risk of deterioration, disconnect power to the
circuit to be tested before making any resistance
measurements.

DMM220 25

Chapter II



1. Set the function switch to the Ω position.

2. Insert the black test lead banana plug into the
negative COM terminal.

3. Insert the red test lead banana plug into the
positive + terminal.

4. Press the MODE key to display "Ω".

5. Apply the test probes to the points of the circuit to
be tested. It is best to disconnect one side of the
part to be tested so the rest of the circuit will not
interfere with the measurement. The value
measure d is displayed.

3.8 Continuity Check

To eliminate any risk of deterioration, disconnect power to the circuit to
be tested before making any continuity measurements.

1. Set the function switch to the Ω position.

2. Insert the black lead banana plug into the negative
COM terminal.

3. Insert the red test lead banana plug into the positive
+ terminal.

4. Press th e MODE key to dis p l a y “Ω”.

5. Apply the test probes to the points of the circuit to
be tested. It is better to disconnect one side of the
part to be tested so that the rest of the circuit d oes
not interfere with the measurement. The value
measure d is displa y ed.

The temperature probe is fitted with a type K mini connector. A mini

connector to banana connector adaptor is supplied for connec tion to the
input banana terminals.

3.9 Diode test

To avoid a ny risk of deterioration, remove power from the
circuit to be tested before making any diode measurements.

1. Set the function switch to the Ω position.

2. Insert the black test lead banana plug into the negative
COM terminal and the red test lead banana plug into the
positive + terminal.

3. Press the MODE key to display and V  on s cre e n.

4. Apply test probes to the terminals of diode to be tested.
Direct voltage is usually expressed by a value between

0.4 and 0. 7 V. Reverse v oltage is i ndicate d by “OL”. Short­circuit elements display a value close to 0V, open elements
“OL” in both polarities.

26 DMM220

Chapter II

3.10 Duty cyle/frequency measurements (Electronic)

1. Set the function switch to the “Hz %”
position.

2. Press the Hz/% key to display “Hz”.

3. Ins ert the black lead banana plug into the
negative COM terminal and the red test
lead banana plug into the positive +
terminal.

4. Apply t est probes to the points of the
circuit to be tested.

5. The frequenc y measured is dis played on
screen.

6. Press the Hz% key again to display “%”.

7. The duty cycle is displayed in percentage.

3.11 Autoranging/Manual selection

When the multimeter is first turned on, it automatically goes into
Auto-ranging and automatically selects the best range for the
measurements being made. This is generally the best mode for most
measurements. For measurement situations requiring manual
selection proceed as follows:

1. Press the RANGE key. The “AUTO” display i ndicator will turn off.

2. Press the RANGE several times key to scroll through the available
ranges until the one you want is displayed.

3. To exit the Manual selcti on mode and return to Autorangi ng, press
and hold down the RANGE key for 2 seconds.

 Manual ranging does not apply to Frequency measurements.

3.12 MAX/MIN

 When using the MAX/MIN function in Autoranging mode, the

multimeter will “lock” into the range that is displayed on the LCD
when MAX/MIN is activated. If a MAX/Min reading exceeds that
range, “OL” will be displayed. Select the adequate range before
entering MAX/MIN mode.

1. Press the MAX/MIN key to activate the MAX/MIN measurement
mode. The "MAX" icon will appear. The multimeter will displ ay and
hold the maximum measurement until another maximum value is
made.

2. Press the MAX/MIN k ey again to display "MIN" icon. The
multimeter will display and hold the minimum measurement until
another value is measured..

3. To exit MAX/MIN mode, press and hold the MAX/MIN key for 2
seconds.

DMM220 27

Chapter II



3.13 Relative mode

Relative mode enables relative measurement results to be obtained
in relation to a stored reference value. The displayed value is the
difference between the reference value and the measured value.

1. Perform the measurem ent as described in the operating
instructions.

2. Press the REL key to store the displayed measurement. The "REL"
indicator is displayed.

3. The dis play will now indicate the diff erence between the stored
reference value and the value measured.

4. Press the REL key to exit relative mode.

Relative mode does not apply to frequency measurements.

3.14 Backlighting

Press the
function. The backlighting will automatically turn off after 10 seconds.

3.15 HOLD

The hold function freezes the reading in the display. Press the
key briefly to activate or to disable the

3.16 AUTO POWER OFF

The auto off feature will turn the multimeter off after 15 minutes. To
disable the auto power off feature, hold down the MODE key when
the multimeter is turned on.

3.17 Low batter y indication

The icon will appear in the lower left corner of the screen when
battery voltage becomes low. Replace the battery when this icon
appears.

HOLD

key for >1 second to turn on or off the backlighting

HOLD

function.

HOLD

28 DMM220

Chapter II

4. MAINTENANCE

To avoid electric shocks, disconnect the measurement leads
from any source of voltage before opening the instrument or
battery compartment. Do not use the instrument when it is open or
without locking the battery compartment cover.

This multimeter is designed to provide years of reliable service, if the
following care instructions are followed:

1. Keep the multimeter dry. If it gets wet, wipe it dry.

2. Use and store the multimeter in normal temperatures. Extreme
temperatures can shorten the life of the electronic parts and distort
or melt plastic parts.

3. Handle th e multimeter gently and carefully. Dropping it can
damage the electronic parts or the case.

4. Keep the multimeter clean. W i pe the case occasionall y with a
damp cloth. DO NOT use chemical substances, cleaning solvents,
or detergents.

5. Use only new batteries of the recommended size and type.
Remove the old or used battery so it does not leak and damage
the instrument.

3. If the multimeter is to be stored for a long period of time, the
battery should be removed to prevent damage to the unit.

4.1 Battery installation

T o avoid el ect ric shocks, di sc onnect the test leads from any
source of voltage before removing the battery cover.

1. Turn power off and disconnect the leads from the multimeter.

2. Open the battery cover on the rear panel by removing the two
screws (B) using a Phillips head screwdriver.

3. Insert the battery i nto battery holder, obs erving the correct polari t y.

4. Put the battery cover back in place. Screw back down.

 If your multimeter is

not working properly,
check the fuses and
batteries to make sure
that they are still good
and that they are
properly inserted.

DMM220 29

Chapter II

Function

Range

Resolution

Accuracy

Protection

DC Voltage

600 mV

0,1 mV

6V

0,001 V

60 V

0,01 V

600 V

0, 1 V

1 000 V

1 V

±(0,15% R + 2 D)

AC Voltage

50 to 60 Hz

40Hz-1kHz

6 V

0,001 V

60 V

0,01 V

600 V

0,1 V

1 000 V

1 V

±(1,2% R

+ 3 D)

±(2,5% R

+ 3 D)

accuracy from 5 % to 100 % of range

DC Current

600 µA

0,1µA

6 000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

Fuse HBC

10A/1000V

10 A

0,01 A

(20 A : 30 s max. with reduced accuracy)

AC Current

40 Hz to 1 kHz

600 µA

0,1µA

6 000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

10A/1000V

10 A

0,01 A

(20 A : 30 s max. with reduced accuracy)

accuracy from 5 % to 100 % of range



4.2 Replacing the fuses

T o avoid el ect ric shocks, di sc onnect the test leads from any
source of voltage before removing the battery cover.

1. Disconnect the test leads from the multimeter.

2. Remove the battery cover (two “B” screws) and the battery.

3. Remove the six “A” screws securing the rear cover.

4. Gently remove the old fuse and install the new one.

5. A l ways use a fuse of the proper size and value (0.8A/1000V fast
blow for the 600mA range [SIBA 70-172-40], 10A/1000V fast blow
for the 20A range [SIBA 50-199-06]).

6. Replace and secure the rear cover, battery and battery cover.

5. SPECIFICATIONS

±(0,09 % R + 2 D)

±(1,0% R

+ 3 D)

±(1,0 % R + 3 D)

±(1,5 % R + 3 D)

±(1,5 % R + 3 D)

±(2,0 % R + 3 D)

Accuracy is valid from 18oC to 28oC, RH < 75%.

±(2,0% R

+ 3 D)

1 000 V

1 000 V

Fuse HBC

800mA/1000V

Fuse HBC

800mA/1000V

Fuse HBC

30 DMM220

Chapter II

Authorized

protection

Resistance

600 Ω

0.1 Ω

6 kΩ

0.001 kΩ

60 kΩ

0.01 kΩ

600 kΩ

0.1 kΩ

6 MΩ

0.001 MΩ

60 MΩ

0.01 MΩ

±(0.5 % R + 20 D)

Capacitance

60 nF

0.01 nF

600 nF

0.1 nF

6 µF

0.001 µF

60 µF

0.01 µF

600 µF

0.1 µF

1 000 µF

1 µF

±(5 % R + 5 D)

Frequency

9.999 Hz

0.001 Hz

99.99 Hz

0.01 Hz

999.9 Hz

0.1 Hz

9.999 kHz

0.001 kHz

99.99 kHz

0.01 kHz

999.9 kHz

0.1 kHz

9.999 MHz

0.001 MHz

Sensitivity :

F > 100 kHz

Frequency
(electrical)

10.00-400 Hz

0.01 Hz

±(0.5 % R)

Sensitivity : 15 Vrms

Duty cycle

0.1 to 99.9 %

0.1 %

±(1.2 % R + 2 D)

Pulse width : 100 µs - 100 ms
Frequency : from 5 Hz to 150 kHz

(1)

±(3.0%R + 9°F)

752 to 1382°F

1°F

(1)

±(2.5%R+3.6°F)



Function Range Resolution Accuracy

±(0.3 % R + 4 D)

±(3.5 % R + 4 D)

(electronic)

±(0.1 % R + 1 D)

0.8 Veff. min. @ 20 % to 80 % duty cycle and
F < 100 kHz ;
5 Veff min. @ 20 % to 80 % duty cycle and

overload

1 000 V

1 000 V

1 000 V

1 000 V

1 000 V

Temp.
(K type)

-45 to 400°C

-50 to +752°F
400 to 750°C

(1)

0.1°C

0.1°F
1°C

: (probe accuracy not included)

±(3.0%R + 5°C)

±(2.5%R+1.8°C)

(1)

1 000 V

(1)

Accuracy features consist in two elements:
(% reading R): is the accuracy of the measurement circuit
(+ di gi ts D): is the accurac y of the analog to digital converter

DMM220 31

Chapter II

Enclosure Double molded, waterproof IP67
Shock resistance 2 meters (Dro p Test)
Diode Test Test current of 0.9mA maximum, open circuit

Continuity Check Audible signal will stop if the resistance is

>100Ω, test current < 0.35mA

Input Impedance >10MΩ VDC = and V ≈
AC Response Averaging
ACV Bandwidth 40Hz to 1000Hz
Peak Factor ≤ 3 at full scale up to 500V, decreasing

linearly to ≤1.5 at 1000V

Display 6,000 count backlit with bargraph
Overrange indication “OL” is displayed
Auto Power Off 15 min (approx.) with disable feature
Polarity Automatic

no indication for positive values,
minus (-) sign for negative values

Measurement Rate 2 times per second, nominal
Low Battery Indication “ ” is displayed if battery voltage drops

Battery 1 x 9 V battery (6LF22)
Fuses mA, µA ranges; 0.8A/1000V fast ceramic; F

Operating Temperature 5°C to 40°C
Storage Temperature -20°C to 60°C
Operating Humidity max 80% up to 31°C decreasing linearly to

Storage Humidity < 80%
Operating Altitude 2000 m maximum
Weight 342 g (incl. holster)
Size 187 x 81 x 50mm (incl. holster)
Safety Double insulation per IEC 61010-1,

voltage 2.8V DC typical

below operating voltage

A range; 10A/1000V fast ceramic

50% at 40°C

IEC 61010-2-033 to Category IV 600V and
Category III 1000V; pollution Degree 2

32 DMM220

Kapitel III

Inhalt

1. ALLGEMEINE HINWEI SE ....................................................... 34

1.1. Vorsichts- und Sicherheitsmaßnahmen ............................. 34

1.1.1. Vor der Benutzung ..................................................... 34

1.1.2. Benutzung des Instruments ........................................ 35

1.1.3. Symbole ..................................................................... 35

1.1.4. Hinweise .................................................................... 35

1.1.5. Reinigung................................................................... 35

1.1.6. Schutzgrad (IP)/Feuchte Umgebung .......................... 36

1.2. Garantie ............................................................................ 36

1.3. Wartung ............................................................................ 36

1.4. Auspacken - Wiedereinpacken .......................................... 37

2. BESCHREIBUNG .................................................................... 37

2.1 Betätigungsvorrichtungen und Buchsen ................................ 37

2.2 Symbole und Abkürzungen ................................................... 37

3. BETRIEBSANLEITUNG .......................................................... 38

3.1 Messen von Gleichspannungen ............................................ 38

3.2 Messen von AC Spannungen (Frequenz, Tastverhältnis) ...... 39

3.3 Messen von Gleichströmen .................................................. 40

3.4 Messen der Te mperatur ........................................................ 40

3.5 Messen der Kapazität ........................................................... 41

3.6 Messen von Wechselströmen (Frequenz, Tastverhältnis) ..... 42

3.7 Messen von Widerständen ................................................... 42

3.8 Durchgangsprüfung .............................................................. 43

3.9 Diodentest ............................................................................ 44

3.10 Messen von Frequenzen/Tastverhältnis (elektronisch) ...... 44

3.11 Automatische/manuelle Wahl der Messgröße.................... 44

3.12 MAX/MIN .......................................................................... 45

3.13 Relativ-Modus ................................................................... 45

3.14 Hintergrundbeleuchtung .................................................... 45

3.15 Halten der Anzeige ............................................................ 46

3.16 Automatische Abschaltung ................................................ 46

3.17 Batteriezustandsanzeige ................................................... 46

4. PFLEGE .................................................................................. 46

4.1 Einlegen der Batterie ............................................................ 47

4.2 Austausch der Sicherungen .................................................. 47

5. TECHNISCHE DATEN ............................................................. 48

DMM220 33

Kapitel III

1. ALLGEMEINE HINWEISE

1.1. Vorsichts- und Sicherheitsmaßnahmen

1.1.1. Vor der Benutzung

Sie haben soeben ein Mikro-Ohmmeter DMM220 erworben und wir danken
Ihnen für Ihr Vertrauen. Das Instrument misst Wechsel- und
Gleichspannungen und -ströme, W iderstände und Frequenzen (elektrische
und elektronische) und führt Diodentests und Durchgangsprüfungen durch.
Aufgrund seiner dichten und robusten Bauweis e verfügt das Gerät über eine
hohe Resistenz. Bei sachgemäßer Verwendung und Pflege können Sie
dieses die Normen IEC 61010-1 und IEC 61010-2-033 für elektrische
Messinstrumente entsprechende Multimeter viele Jahre lang in
vollkommener Sicherheit benutzen. Zu Ihrer eigenen Sicherheit und um das
Instrument vor Beschädigung zu schützen, beachten Sie bitte die Hinweise
in dieser Bedienungsanleitung.
Beachten Sie die Umgebungs- und Lagerbedingungen.
Dieses tragbare, eigenständige Instrument wurde für folgende Einsatz­bedingungen konzipiert:

- im Innenraum

- in Umgebungen mit einem Verschmutzungsgrad 2,

- auf einer Betriebshöhe unter 2000m,

- bei einer Temperatur zwischen 5°C und 40°C.

Es kann in Stromkreisen der Kategorie III bis 1000 V oder in Stromkreisen
der Kategorie IV bis 600 V eingesetzt werden.

MESSKATEGORIEN (IEC 61010-2-033)
KAT II: Die MESSKATEGORIE II bezieht sich auf Prüf- und Messkreise, die direkt

an Verbrauchsstell en (Stecker u.ä ) Niederspannu ngsnetzen angesc hlossen sind.
Es sollten mindestens zwei Stufen Überstromschutzvorrichtungen zwischen
Transformator und Messpunkt vorhanden sein.

Beispiel: Messungen an den NETZVERTEILERN von Haushaltsgeräten,
tragbaren Elektrogeräten und ähnlichen Geräten.

KAT III: Die MESSKAT EGORIE III bezieht sic h auf Prüf- und Messkreise, die an
der Niederspannungsinstallation des Gebäudes durchgeführt werden. Es sollte
mindestens eine Stufe Überstromschutzvorrichtungen zwischen Transformator
und Messpunkt vorhanden sein.

Beispiel: Messungen am Verteileranschluss, Energiezähler, Schutzschalter,
Verkabelung mit Kabeln, Bus, Unterverteilung, Trennschaltern, Stecker an der
Installation, so wie Industriegeräte und Ausrüstu ngen wie fest an die Installation
angeschlossene Motoren.

KAT IV: Die Messkategori e IV bezieht si ch auf Prüf- und Messkreis e, die an der
Quelle der Niede rspannungsinstallati on des Gebäudes durc hgeführt werden. An
diesem Installationsabschnitt kann keine Überstromschutzvorrichtung zwischen
Transformator und Messpunkt vorhanden sein.

Beispiel: Schutzeinrichtungen vor dem Hauptschutzschalter bzw. der
Trennvorrichtung der Gebäudeinstallation.

34 DMM220

Kapitel III

Siehe Bedienungsanleitung

Stromschlaggefahr

Doppelte Isolation

1.1.2. Benutzung des Instruments

• Überschreiten Sie auf keinen Fall die in den Spezifikationen der

jeweiligen Messart angegebenen Grenzw erte.

• Berühren Sie keine unbenutzte Messbuchse, wenn das Multimeter an

den zu messenden Stro mkrei s angeschlossen ist.

• Ziehen Sie die Messleitungen des gemessenen Stromkreises ab, bevor

Sie die Funktion wechseln.

• Führen Sie auf keinen Fall eine Widerstandsmessung, Diodenprüfung

usw. an einem unter Spannung stehenden Stro m kreis durc h.

1.1.3. Symbole

- Richtlinie 2002/96/CE (WEEE)

1.1.4. Hinweise

Vor Öffnen des Instruments ziehen Sie es von den zu messenden
Stromkreisen ab und vergewissern Sie sich, dass keine statische
Elektrizität in Ihrem Körper vorhanden ist, da diese den internen
Komponenten einen unwiederbringlichen Schaden zufügen kann.

1.1.5. Reinigung

Messleitungen der externen Stromkreise abziehen und das Instrum ent
abschalten. Reinigen Sie das Gerät mit einem feuchten Tuch und Seife.
Verwenden Sie auf keinen Fall abrasive Produkte oder Lösemittel.
Vergewissern Sie sich, dass das Instrument trocken ist, bevor Sie es
wieder benutzen.

DMM220 35

Kapitel III

1.1.6. S chutzgrad (IP)/Feuchte Umgebung

Dieses Gerät verfügt über einen Schutzgrad IP67, d.h. es weist eine
hohe Dichtigkeit auf und kann in Wasser getaucht werden (wenn das
Gerät außer Betrieb ist).
Vor Gebrauch muss das Gerät nebst Zubehör jedoch vollständig
abgetrocknet werden (das gilt auch für die Messbuchsen, in denen sich
möglicherweise Wasser angesammelt hat).

1.2. Garantie

Für das Gerät gewähren wir in Übereinstimmung mit unseren
allgemeinen Geschäftsbedingungen eine Garantie auf Material- und
Herstellungsfehler.
Während der Garantiezeit (1 Jahr) darf das Instrument nur vom
Hersteller repariert werden. Dieser behält sich das Recht vor zu
entscheiden, ob er das Gerät repariert oder komplett bzw. teilweise
austauscht. Die Portokosten für die Rücksendung des Geräts an den
Hersteller gehen zu Lasten des Kunden.

Die Garantie ist nichtig infolge:

1. unsac hgemäßer Gebrauch des Gerätes bzw. die Benutzung mit

einem nicht kompatiblen Material;

2. an dem G erät vorgenommene Änderungen, die ohne aus drückliche

Genehmigung durch die technische Abteilung des Herstellers
durchgeführt wurden;

3. von einer nicht durch den Hersteller autorisierten Person am Instru

ment durchgeführte Arbeiten;

4. einer Anpassung für eine bestimmte, definitionsgemäß für das

Gerät nicht vorgesehene oder in der Bedienungsanleitung nicht
genannte Verwendung.

5. B esc hädi gungen auf grund von Stößen, Stürzen oder eines längeren

Tauchbads

1.3. Wartung

Senden Sie das Instrument für alle Eingriffe unter Garantie oder
außerhalb der Garantie an Ihren Händler.

36 DMM220

Kapitel III

11

1

V

AC

6

mA

10A

A

4

5

3

2

10A

μ

H

z

%

MAX
MIN

8

7

10

9

Ω

V

DC

1.4. Auspacken - Wiedereinpacken

Das Gerät wurde vor Versand einer eingehenden mechanischen und
elektronischen Prüfung unterzogen. Es wurden alle nötigen
Vorkehrungen getroffen, damit das Instrument in einwandfreiem
Zustand bei Ihnen eintrifft. Es empfiehlt sich, das Material kurz zu
überprüfen, um sicherzugehen, dass das Gerät während des
Transports nicht beschädigt wurde. Sollte ein Schaden festgestellt
werden, müssen gegenüber dem Transportunternehmen die üblichen
Vorbehalte geltend gemacht werden. Wenn Sie das Gerät an einen
anderen Standort senden müssen, verwenden Sie vorzugsweise die
Originalverpackung und fügen Sie dem Gerät eine möglichst klare
Begründung für die Rücksendung bei.

2. BESCHREIBUNG

2.1 Betätigungsvorrichtungen und
Buchsen

1. LCD-Anzeige 6000 Digit

2. Taste für die Wahl der Messgröße

3. Hz und % Taste

4. Mode Tast e

5. Funktions-Wahlschalter

6. mA, µA, 10A Eingangsbuchsen

7. COM-Eingangsbuchse (Minus)

8. Eingang s buchse (P lus) V+, Ω, Temp, µF

9. HOLD Taste und Hintergrundbeleuchtung

10. RELA TIV Taste

11. MA X/MI N Tast e

 Bügel und Batteriefach befinden sich auf der Rückseite des Geräts.

2.2 Symbole und Abkürzungen

DMM220 37

Kapitel III

Automatische Abschaltung

Hz

Hertz (Frequenz)

•)))

Durchgangsprüfung

V

Volt Diodentest

%

Tastverhältnis

Batteriezustand

REL

Relativmessung

µ

Mikro (10-6) (Ampere)

AUTO

Automatische Messg rö ße

m

Milli (10-3) (Volt, Ampere)

HOLD

Halten der Anzeige

A

Ampere

MIN

Minimum

k

Kilo (103) (Ohm)

MAX

Maximum

M

Mega (106) (Ohm)

AC

Wechselstrom

Ω

Ohm

DC

Gleichstrom

°F

Grad Fahrenheit

n

Kapazität in Nanofarad (10-9)

°C

Grad Celsius

F

Kapazität in Farad

_

Minuspol

IIIIIIIIIIII

Bargraph

3. BETRIEBSANLEITUNG

Stromschlaggefahr. Die Hochspannungskreise für Wechsel- und
Gleichstrom sind äußerst gefährlich und müssen mit größter
Vorsicht gemessen werden.

1. Stel l en Sie den Funkti onswahlsc halter immer i n Position OFF,
wenn Sie das Gerät nicht benutzen.

2. Wenn während eines Messvorgangs die Meldung „OL“ in der
Anzeige erscheint, übersteigt der Wert die gewählte Messgröße.
Wählen Sie eine höhere Messgröße.

3.1 Messen von Gleichspannungen

 Messen Sie keine Gleichspannung beim Starten oder Stoppen

eines Motors im Stromkreis. Es könnten Spannungsspitzen auftreten

und das Multimeter beschädigen.

1. Stellen Sie den Funktionswahlschalter in die
Position VDC.

2. Stecken Sie den Bananenstecker der
schwarzen Messleitung in die Minus (-) COM-
Buchse und den der roten Messleitung in die
Plus (+) Buchse.

3. Halten Sie die Tastspitzen an die zu prüfenden
Punkte des Stromkreises.

4. Die gemessene Spannung ersc heint i n der
Anzeige.

38 DMM220

Kapitel III

3.2 Messen von Alternativspannungen (Frequenz, Tastverhältnis)

Stromschlaggefahr.
Bei bestimmten Wandsteckdosen mit sehr tief liegenden
Kontakten kann es vorkommen, dass die Tastspitzen sich als zu
kurz erweisen, um den spannungsführenden Teil zu erreichen.
Das Multimeter kann daher 0 V anzeigen, obwohl die
Wandsteckdose Spannung führt. Vergewissern Sie sich, dass
die Tastspitzen die spannungsführenden Teile berühren, bevor
Sie darauf schließen, dass keine Spannung vorhanden ist.

 Messen Sie keine Wechselspannungen, wenn ein Motor im

Stromkreis gerade ein- oder abgeschaltet wird. Es kann in
diesem Fall zu Spannungsspitzen kommen, die das Multimeter

beschädigen können.

1. Stellen Sie den Funktionswahlschalter in die
Position VAC/Hz/%.

2. Stecken Sie den Bananenstecker der schwarzen
Messleitung in die Minus (-) COM-Buchse und
den der roten Messleitung in die Plus (+) Buchse.

3. Halten Sie die Tastspitzen an die zu prüfenden
Punkte des Stromkreises.

4. Die gemessene Spannung erscheint in der
Anzeige.

5. Drücken Sie auf Hz %, um „Hz“ anzuzeigen.

6. Die gemessene Frequenz erscheint in der
Anzeige.

7. Drücken Sie erneut auf Hz %, um „%“ anzuzeigen.

8. Das Tastverhältnis wird in Prozent angezeigt.

DMM220 39

Kapitel III

3.3 Messen von Gleichströmen

 Messen Sie Ströme von 20 A nicht länger als 30 s.

Bei einer Messung von über 30 s können Gerät und Messleitungen
beschädigt werden.

1. Stecken Sie den Bananenstecker der schwarzen
Messleitung in die Minus-Buchse (-) COM.

2. Bei ei ner Gl ei chstrommessung bis 6000 µA stellen
Sie den Funktionswahlschalt er in die Position µA
und stecken den Bananenstecker der roten
Messleitung in die µA/mA Buchse.

3. Bei Gleichstrommessungen bis 600 mA stellen Sie
den Funktionswahlschalt er i n die Position mA und
stecken den Bananenstecker der roten
Messleitung in die µA/mA Buchse.

4. Bei Gleichstrommessungen bis 20 A stellen Sie
den Funktionswahlschalter in die Position 10 A
und stecken den Bananenstecker der roten
Messleitung in die 10 A Buchse.

5. Drücken sie auf MODE, um „DC“ im Display anzuzeigen.

6. Schalt en Sie di e Spannungsversorgung des zu messenden
Stromkreises ab und öffnen Sie den Stromkreis anschließend an
der Stelle, an dem Sie den Strom messen möchten.

7. Halten Sie die Tastspitzen an die zu prüfenden Punkte des
Stromkreises.

8. Setzen Sie den Stromk reis unter Spannung.

9. Der gemessene Strom erscheint in der Anzeige.

3.4 Messen der Temperatur

1. St el l en Sie den Funktionswahlsc halter i n
die Position Temp.

2. St eck en Sie die Bananenst ecker des
Fühleranschlusses in die COM-Buchse (-)
und in die Temp-Buchse (+). Beachten
Sie die Polarität.

3. Drücken Sie die MODE-Taste, um ºF oder
ºC anzuzeigen.

4. Halten Sie das E nde des Fühlers auf die
Stelle, an der Sie die Temperatur messen
möchten.

5. Die gemess ene Temperat ur wird im
Display angezeigt.

40 DMM220

Kapitel III



Der Temperaturfühler verfügt über einen Ministecker T yp K.
Für den Anschluss des Fühlers an die Buchsen des Geräts wird ein
Adapter Mini-Stecker/Bananenstecker mitgeliefert.

3.5 Messen der Kapazität

Um Beschädigungen zu vermeiden, unterbrechen Sie vor dem
Messen der Kapazität die Spannungsversorgung des zu
prüfenden Stromkreises und entladen die Kondensatoren.

1. S tellen Sie den Funktionswahlschalter in die
Position Ω CAP .

2. S tecken Sie den Bananenstecker der schwarzen
Messleitung in die COM-Buchse (-) und den der
roten Messleitung in die (+) Buchse.

3. Drücken sie die MODE-Taste, um "nF" im
Display anzuzeigen.

4. Halten Sie die Tastspitzen auf die Enden des zu
messenden Kondensators.

5. Der Mess vorgang kann aufgrund der Ladezeit
einige Minuten und bei großen Kondensatoren
auch mehr in Anspruch nehmen.
Warten Sie, bis sich der angezeigte Messwert
stabilisiert hat, bevor Sie den Messvorgang
beenden.

6. Die gem essene Kapazität erscheint in der Anzeige.

DMM220 41

Kapitel III

3.6 Messen von Wechselströmen (Frequenz, Tastverhältnis)

 Messen Sie Ströme von 20 A nicht länger als 30 s.

Bei einer Messung von über 30 s können Gerät und
Messleitungen beschädigt werden.

1. Stecken Sie den Bananenstecker der schwarzen

Messleitung in die Minus-Buchse (-) COM.

2. Bei einer Wechselstrommessung bis 6000 µA

stellen Sie den Funktionswahlschalter in die
Position µA und steck en den Bananenstecker der
roten Messleitung in die µA/mA Buchse.

3. Bei Wechselstrommessungen bis 600 mA stellen

Sie den Funktionswahlsc halter in die Position mA
und stecken den Bananenstecker der roten
Messleitung in die µA/mA Buchse.

4. Bei Wechselstromm essungen bis 20 A stellen Sie

den Funktionswahlschalter in die Position 10 A
und stecken den Bananenstecker der roten
Messleitung in die 10 A Buchse.

5. Drücken sie auf MODE, um „AC“ im Display anzuzeigen.

6. Schalten Sie die Spannungsversorgung des zu messenden

Stromkreises ab und öffnen Sie den Stromkreis anschließend an
der Stelle, an dem Sie den Strom messen möchten.

7. Halten Sie die Tastspitzen an die zu prüfenden Punkte des

Stromkreises.

8. Setzen Sie den Stromkreis unter Spannung.

9. Der gemessene Strom erscheint in der Anzeige.

10. Drücken Sie auf Hz/%, um „Hz“ anzuzeigen.

11. Die gemessene Frequenz erscheint in der Anzeige.

12. Drücken Sie erneut auf Hz %, um „%“ anzuzeigen.

13. Das Tastverhältnis wird in Prozent angezeigt.

14. Um zur Strommessung zurückzukehren, drücken Sie auf Hz/%.

3.7 Messen von Widerständen

Um Beschädigungen zu vermeiden, unterbrechen Sie vor einer

Widerstandsmessung die Spannungsversorgung des zu
prüfenden Stromkreises.

42 DMM220

Kapitel III

1. Stellen Sie den Funktionswahlschalter in die
Position Ω.

2. Stecken Sie den Bananenstecker der schw arzen
Messleitung in die Minus (-) COM-Buchse.

3. Stecken S ie den Banan e ns tecker der roten
Messleitung in die Plus (+) Buchse.

4. Drücken Sie auf MODE, um „Ω“ anzuzeigen.

5. Halten Sie die Tastspitzen an die zu prüfenden
Punkte de s Stromkreises. Es empfiehlt sich, eine
Seite des zu messenden Teils von der
Spannungsversorgung abzuziehen, damit der Rest
des Stromkreises das Messergebnis nicht
verfälscht. Der Messwert wird im Display
angezeigt.

3.8 Durchgangsprüfung

Um Beschädigungen zu vermeiden, unterbre chen Sie vor einer
Durchgangsprüfung die Spannungsversorgung des zu prüfenden
Stromkreises.

1. Stellen Sie den Funk tionswahlschalter in die

Position Ω

2. Stecken Sie den Bananenstecker der schwarzen

Messleitung in die Minus (-) COM-Buchse.
Stecken Sie den Bananenstecker der roten
Messleitung in die Plus-Buchse (+).

3. Drücken Sie auf MODE Taste, um „ " und „Ω“

anzuzeigen.

4. Halten Sie die Tastspitzen an die zu prüfenden

Punkte de s Stromkreises.

5. Bei einem Widerstandswert über 100 Ω schaltet

sich das akustische Signal des Instruments ab.
Wenn der Stromkreis geöffnet ist, zeigt das Display
„OL“ an.

DMM220 43

3.9 Diodentest

Um Beschädigungen zu vermeiden, unterbre chen Sie vor einer
Diodenprüfung die Spannungs-versorgung des zu prüfenden
Stromkreises.

1. Stellen Sie den Funktionswahlschalter in die Position

Ω .

2. Stecken Sie den Bananenstecker der schwarzen Messleitung in die

Minus (-) COM-Buchse und den der roten Messleitung in die Plus (+)
Buchse.

3. Drücken Sie auf MODE, um und V Display anzuzeigen.

4. Halten Sie die Tast spitzen an die zu prüfenden Punkte des
Stromkreises. Eine Vorwärtsspannung wird in der Regel durch einen
Wert zwischen 0,400 und 0,700 V angezeigt. Eine Inversspannung
wird mit „OL“ angezeigt. Kurzgeschlossene Elemente zeigen einen
Wert um 0 V an, offene Elemente „OL“ in beiden Polaritäten.

3.10 Messen von Frequenzen/Tastverhältnis (elektronisch)

1. Stellen Sie den Funktionswahlschalter in die
Position „Hz %“.

2. Drücken Sie auf Hz % Taste, um „Hz“
anzuzeigen.

3. Stecken Sie den Bananenstecker der
schwarzen Messleitung in die Minus (-)
COM-Buchse und den der roten Messleitung
in die Plus (+) Buchse.

4. Halten Sie die Tast spitzen an die zu
prüfenden Punkte des Stromkreises.

5. Die gemessene Frequenz erscheint in der
Anzeige.

6. Drücken Sie erneut auf Hz/% T aste, um „%“
anzuzeigen.

7. Das T astverhältnis wird in Prozent angezeigt.

3.11 Automatische/manuelle Wahl der Messgröße

Beim Einschalten befindet sich das Multimeter im Modus
„automatischer Wechsel der Messgröße“ und wählt automatisch den
für die durchgeführten Messungen geeigneten Wert. Dies ist in der
Regel der bestgeeignete Modus für die Mehrzahl der Messungen.
Wenn eine manuelle Wahl der Messgröße notwendig ist, gehen Sie
wie folgt vor:

1. Drücken Sie auf RANGE. Die Anzeige „AUTO“ erlischt.

2. Drücken Sie mehrmals auf RANGE, um die verfügbaren

Messgrößen aufzurufen, bis der gewünschte Wert angezeigt wird.

Kapitel III

44 DMM220

Kapitel III



3. Um den manuellen Wahl-Modus zu verlassen und in den

Automatikmodus zurückzukehren, drücken Sie 2 Sekunden auf die
RANGE-Taste.

 Die manuelle Wahl ist für Frequenzmessungen nicht anwendbar.

3.12 MAX/MIN

 Wenn Sie die Funktion MAX/MIN im a utomatischen Wahl-Modus

benutzen, „verriegelt“ das Multimeter die zum Zeitpunkt d er Aktivierung
von MAX/MIN verwendete Messgröße. Wenn eine Anzeige im
MAX/MIN Modus diese Messgröße überschreitet, ers cheint „OL“ in der
Anzeige. Wählen Sie die gew ünschte Messgröße, BEVOR Sie in den

MAX/MIN Modus gehen.

1. Drücken Sie auf MAX/MIN, um den Messmodus MAX/MIN zu
aktivieren. Das Icon „MAX“ erscheint i n der Anzeige. Das
Multimeter hält den maximalen Messwert im Display, bis ein neuer
Maximalwert gemessen wird.

2. Drücken Sie erneut auf MAX/MIN, um das Icon „MIN“ anzuzeigen.
Das Multimeter hält den maximalen Messwert im Display, bis ein
neuer Maximalwert gemessen wird.

3. Um den Modus MAX/MIN zu verlassen, drücken Sie 2 Sekunden
auf die Taste MAX/MIN.

3.13 Relativ-Modus

Mit dem Relativ-Modus erhält man relative Messergebnisse bezogen
auf einen gespeicherten Referenzwert. Der angezeigte Wert entspricht
in diesem Fall der Differenz zwischen dem gemessenen Wert und dem
gespeicherten Referenzwert.

1. Führen Sie die Messungen wie in der Betriebsanleitung
beschrieben durch.

2. Drücken si e auf REL, um den im Display angezeigten Messwert zu
speichern. „REL“ erscheint in der Anzeige.

3. Das Display zeigt jet zt die Diff erenz zwischen dem gem essenen
Wert und dem gespeicherten Referenzwert.

4. Um den Relativ-Modus zu verlassen, drück en Sie auf REL.

Für Frequenzmessungen ist der Relativmodus nicht anwendbar.

3.14 Hintergrundbeleuchtung

Drücken Sie über eine Sekunde auf die
Hintergrundbeleuchtung des Displays zu aktivieren oder zu
deaktivieren. Die Hintergrundbeleuchtung wird nach 10 Sekunden
automatisch deaktiviert.

HOLD

-Taste, um die

DMM220 45

Kapitel III

3.15 Halten der Anzeige

Mit dieser Funktion wird die Anzeige des aktuellen Werts
"eingefroren". Drücken Sie kurz auf
aktivieren oder zu deaktivieren.

3.16 Automatische Abschaltung

Diese Funktion schaltet das Multimeter nach 15 Minuten ab. Um
diese Funktion zu deaktivieren, drücken Sie beim Einschalten des
Multimeters die MODE-Taste.

3.17 Batteriezustandsanzeige

Das Icon wird links oben im Display angezeigt, wenn die
Batteriespannung schwach wird. Wechseln Sie die Batterie aus.

HOLD

, um die Funktion zu

4. PFLEGE

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen von
der Spannungsquelle ab, bevor Sie das Gerät oder das Batteriefach
öffnen. Benutzen Sie das Multimeter nicht, wenn es geöffnet ist oder das
Batter iefach nicht versch lossen ist .

Wenn Sie folgende Pflegehinweise beachten, wird Ihnen das Multimeter
viele Jahre lang zuverlässige Dienste erweisen:

1. Halten Sie das Instrument trocken. Wenn es feucht geworden ist,

trocknen Sie es ab.

2. Benutzen und verwahren Sie das Multimeter bei normalen

Temperaturen. Extrem e Temperaturen können die Lebensdauer der

elektronischen Bauteile verkürzen und Kunststoffteile deformieren oder
schmelzen lassen.

3. Behande ln Sie das Multimeter umsichtig und mit Vorsicht. Durch

einen Sturz können die elektronischen Bauteile oder das Gehäuse
beschädigt werden.

4. Hal ten Sie das Instrument sauber. Wischen Sie es von Zeit zu Zeit

mit einem feuchten Tuch ab. V ERWENDEN SIE KEINE ch emischen
Substanzen, lösemittelhaltige Reinigungsprodukte oder Waschmittel.

5. Verwenden Sie nur eine neue Batterie der empfohlenen Größe

Type. Nehmen Sie die alte oder verbrauchte Batterie heraus, damit sie

nicht auslaufen und das Gerät beschädigen kann.

6. Wenn das Multimeter über einen längeren Zeitraum nicht

gebraucht wird, nehmen Sie die Batterie heraus, um eine

Beschädigung des Instruments zu vermeiden.

46 DMM220

Kapitel III



4.1 Einlegen der Batteri e

Um Stromschläge zu vermeiden, ziehen Sie die Messlei tungen von
der Spannungsquelle ab, bevor Sie den Batteriefachdeckel
abnehmen.

1. Schalten Sie das Gerät aus und ziehen Sie die Messleitungen des
Multimeters ab.

2. Öffnen Sie das rückseitige Batteriefach, indem Sie die beiden
Schrauben (B) mit Hilfe eines Kreuzschraubendrehers lösen.

3. Legen Sie die Batterie in das hierfür vorgesehene Fach ein und
beachten Sie die Polarität.

4. Batteriefach wieder schließen.
Festschrauben.

Wenn das Multimeter nicht

einwandfrei funktioniert,
überprüfen Sie den Zustand der
Sicherungen und de r Batteri e und
vergewissern Sie sich, dass
diese richtig eingelegt sind.

4.2

Austausch der Sicherungen

Um Stromschläge zu vermeiden, ziehen Sie die Messleitungen
von der Spannungsquelle ab, bevor Sie das Gerät öffnen.

1. Ziehen Sie die Messleitungen des Multimeters ab.

2. Entfernen Sie den Fachdeckel (zwei Schrauben „B“) und die Batterie.

3. Entfernen Si e die sechs Sc hrauben „A “, mit der die rücksei tige
Abdeckung befestigt ist.

4. Nehmen Sie vorsichtig die alte Siche rung heraus und lege n die neue
Sicherung ein.

5. Verwenden Sie nur eine Sicherung mit den genannten Spezifikationen
(flinke Sicherung 0,8 A/1000 V für den 600 mA-Bereich [SIBA 70-172-40],
flinke Sicherung 10 A/1000 V für den 20 A-Bereich [SIBA 50-199-06]).

6. Set zen Sie die rückseitige Abdeckung, die Batterie und den

Batteriefachdeckel wieder ein und schrauben sie diese fest.

DMM220 47

5. TECHNISCHE DATEN

Funktion

Messgröße

Auflösung

Genauigkeit

Schutz

Gleich-

600 mV

0,1 mV

6V

0,001 V

60 V

0,01 V

600 V

0, 1 V

1000 V

1 V

±(0,15% R + 2 D)

Wechsel-

50 bis

60 Hz

40Hz-1kHz
6 V

0,001 V

60 V

0,01 V

600 V

0,1 V

1000 V

1 V

±(1,2%R+3D)

±(2,5%R+3D)

Genauigkeit bei 5% bis 100% der Messgröße

Gleich-

600 µA

0,1µA

6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

HBC-Sicherg.

10A/1000V

10 A

0,01 A

(20 A: max. 30 s mit reduzierter Genauigkeit)

Wechsel-

40 Hz bis 1 kHz

600 µA

0,1µA

6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

10A/1000V

10 A

0,01 A

(20 A: max. 30 s mit reduzierter Genauigkeit)

Genauigkeit bei 5% bis 100% der Messgröße

Kapitel III

spannung

spannung

±(1,0% R +

strom

strom

R: Ablesung; D: Digits
 Genauigkeit von 18°C bis 28°C, RH<75%.

±(0,09% R + 2 D)

±(2,0% R +

3 D)

±(1,0% R + 3 D)

±(1,5% R + 3 D)

±(1,5% R + 3 D)

±(2,0% R + 3 D)

3 D) 1000 V

1000 V

HBC-Sicherg.

800mA/1000V

HBC-Sicherg.

800mA/1000V

HBC-Sicherg.

48 DMM220

Kapitel III

Schutz

Überlast

Widerstand

600 Ω

0,1 Ω

6 kΩ

0,001 kΩ

60 kΩ

0,01 kΩ

600 kΩ

0,1 kΩ

6 MΩ

0,001 MΩ

60 MΩ

0,01 MΩ

±(0,5% R + 20 D)

Kapazität

60 nF

0,01 nF

600 nF

0,1 nF

6 µF

0,001 µF

60 µF

0,01 µF

600 µF

0,1 µF

1000 µF

1 µF

±(5% R + 5 D)

Frequenz

9,999 Hz

0,001 Hz

99,99 Hz

0,01 Hz

999,9 Hz

0,1 Hz

9,999 kHz

0,001 kHz

99,99 kHz

0,01 kHz

999,9 kHz

0,1 kHz

9,999 MHz

0,001 MHz

Empfindlichkeit:

bis 80% und F < 100 kHz;

Frequenz
10,00-

400 Hz

0,01 Hz
Empfindlichkeit: 15 Veff

Tastverhältnis

0,1 bis
99,9%

0,1%

Impulsbreite: 100 µs - 100 ms, Frequenz: 5 Hz
bis 150 kHz

(1)

±(3,0%R+9°F)

752…1382°F

1°F

(1)

±(2,5%R+3,6°F)

Funktion Messgröße Auflösung Genauigkeit

±(0,3% R + 4 D)

±(3,5% R + 4 D)

(elektronisch)

±(0,1% R + 1 D)

Min. 0,8 Veff. bei einem Tastverhältnis von
20% bis 80% und F < 100 kHz;
Min. 5 Veff. bei einem Tastverhältnis von 20%

(elektrisch)

±(0,5% R)

gegen

zulässige

1000 V

1000 V

1000 V

1000 V

±(1,2% R + 2 D)

1000 V

Temp.
(Typ K)

-45…400°C

-50…+752°F
400…750°C

(1)

: (ohne Berücksichtigung der Fühlergenauigkeit)

0,1°C
0,1°F

1°C

±(3,0%R+5°C)

±(2,5%R+1,8°C)

(1)

1000 V

(1)

 Die Genauigkeitsangaben setzen sich aus zwei Elementen zusammen:
(% Ablesung R): Genauigkeit des Messkreises
(+ Digits D): Genauigkeit des Analog-Digital-Wandlers

DMM220 49

Kapitel III

Gehäuse Zweifach gekapselt, Dichtigkeit IP67
Stoß (Sturztest) 2 m
Diodentest Prüfstrom 0,9 mA max.,

Spannung des offenen Stromkreises 2,8 VDC
Standard

Durchgangsprüfung Akustisches Signal aus, wenn:

Widerstand > 100 Ω,
Prüfstrom < 0,3 5 mA

Eingangsimpedanz > 10 MΩ V= und V≈
AC-Antwort Mittelwert
Bandbreite

Wechselspannung 40 Hz bis 1 kHz
Tastverhältnis ≤ 3 komplette Skala bi s 500 V, lineare

Abnahme bis ≤ 1,5 bis 1000 V

Display LCD 6000 Digit mit Hintergrundbeleu ch tung

und Bargraph

Anzeige Wert außerhalb
des Messbereichs "OL" erscheint im Display

Auto. Abschaltung ca. 15 Min. , deaktivierbar
Polarität Automatisch, keine Angabe für die Pluswerte,

Minuszeichen (-) für die Minuswerte

Messtakt 2 Messungen pro Sekunde, Nennwert
Batteriezustandsanzeige wird angezeigt, wenn die

Batteriespannung geringer ist als die
Betriebsspannung

Batterie 9 V Batterie (6LF22)
Sicherungen Messgrößen mA, µA: flink e Keramiksicherung

0,8 A/1000 V
Messgröße A: flinke Keramiksicherung
10 A/1000 V

Betriebstemperatur 5 ºC bis 40 ºC
Lagertemperatur -20

o

C bis 60 oC
Betriebsfeuchtigkeit max. 80% bis 31 ºC, lineare Abnahme
bis 40 ºC

Lagerfeuchtigkeit < 80%
Betriebshöhe max. 2000 m
Gewicht 342 g mit Schutzhülle
Abmessungen 187 x 81 x 50 mm mit Schutz h ülle
Sicherheit Gemäß IEC 61010-1
IEC 61010-2-033
Doppelte Isolation

Installati o nskategorie: III
Bemessungsspannung: 1000 V
Verschmutzungsgrad: 2

50 DMM220

Capitolo IV

Indice

1. ISTRUZIONI GENERALI ......................................................... 52

1.1. Precauzioni e misure di sicurezza ..................................... 52

1.1.1. Prima dell’utilizzo ....................................................... 52

1.1.2. Durante l'utilizzo ......................................................... 53

1.1.3. Simboli ....................................................................... 53

1.1.4. Istruzioni .................................................................... 53

1.1.5. Pulizia ........................................................................ 53

1.1.6. Indice di protezione (IP) / Ambiente umido ................. 54

1.2. Garanzia ........................................................................... 54

1.3. Manutenzione ................................................................... 54

1.4. Disimballaggio - Reimballaggio ......................................... 54

2. DESCRIZIONE ........................................................................ 55

2.1 Comandi e terminali .............................................................. 55

2.2 Simboli e abbreviazioni ......................................................... 55

3. MODO D'USO.......................................................................... 56

3.1 Misure di tensione continua .................................................. 56

3.2 Misure di tensione alternata (frequenza, rapporto ciclico) ..... 56

3.3 Misure di corrente continua................................................... 57

3.4 Misure di temperatura ........................................................... 58

3.5 Misure di capacità ................................................................. 58

3.6 Misure di corrente alternata (f requenza, rapporto c ic l ico) ...... 59

3.7 Misure di resist enza .............................................................. 59

3.8 Controllo di continuità ........................................................... 60

3.9 Controll o di di odo.................................................................. 60

3.10 Misure di frequenza / rapporto ciclico (elettronic o)............. 61

3.11 Selezione automatica / manuale della portata di misura .... 61

3.12 MAX/MIN .......................................................................... 61

3.13 Modo relativo .................................................................... 62

3.14 Retroilluminazione............................................................. 62

3.15 Mantenimento della visualizzazione .................................. 62

3.16 Spegnimento automatico ................................................... 62

3.17 Indicazione di pila usata .................................................... 62

4. MANUTENZIONE .................................................................... 63

4.1 Inserimento della pila ............................................................ 63

4.2 Sost i t uzi one dei fusibi li ......................................................... 64

5. CARATTERISTICHE TECNICHE ............................................. 64

DMM220 51

Capitolo IV

1. ISTRUZIONI GENERALI

1.1. Precauzioni e misure di sicurezza

1.1.1. Prima dell ’utilizzo

Vi ringraziamo della fiducia dimostrataci acquistando un multimetro
DMM220. L’apparecchio misura le tensioni e le correnti alternate e continue,
le resistenze, le frequenze (elettriche ed elettroniche) e controlla i diodi
nonché la continuità. La sua concezione ermetica e robust a gli conferisce
un’elevata resistenza. Un uso e una manutenzione appropriati vi
permetteranno di utilizzare a lungo e con la massima sicurezza questo
multimetro conforme agli standard IEC 61010-1 e IEC 61010-2-033.
concernente gli strumenti di misura elettrici. Per la vostra sicurezza e per
proteggere lo strumento da ogni danno, seguite le istruzioni del presente
libretto. Rispettate le condizioni ambientali e di stoccaggio.
Questo st rumento p ortatile e a utonomo è stato progettato per un ut ilizzo:

- all’interno

- in un am biente di grado d’inquinamento 2,

- ad un’altitudine inferiore a 2000 m,

- ad una temperatura compresa fra 5 °C e 40 °C.

Esso è utilizzabile fino a 1000 V su circuiti di categoria III o 600 V su circuiti
di categoria IV .

CATEGORIE DI MISURA (IEC 61010-2-033)
CAT II: La CATEGORI A DI MISURA II è app licabile ai circ uiti di test e di

misura co lle gat i dir ett ame nte a i punt i d’ uti lizzo ( pr ese di cor rent e e alt ri pu nti
affini) della RETE a bassa tensione. Si suppone la presenza di almeno due
livelli di d isp osit ivi di protezione contro le sovraintensità fra il trasformatore e
il punto di misura.

Esempio: Le misure sui CIRCUITI RETE degli elettrodomestici, degli
strumenti portatili e altri strumenti affini.

CAT III: La CATEGO RIA DI MISURA III è ap plicabile a i circuiti di t est e di
misura collegati alle parti dell'impianto della RETE a bassa tensione
dell’edificio. Si suppone la presenza di almeno un livello di dispositivi di
protezio ne contr o le sovrai ntensità fra il trasformator e e il punto di m isura.

Esempio: Le misure sui quadri di distribuzione (compresi i contatori di
ripartizione), i disgiuntori, il cablaggio (compresi i cavi) le bus-bar, le sc ato le
di derivazione, i sezionatori, le prese di corrente nell'impianto fisso, e le
apparecchiature per uso industriale e altri equipaggiamenti come i motori
collegati in permanenza sull'impianto fisso.

CAT IV: La CATEGO RIA DI MISURA IV è ap plicabil e ai circuit i di test e di
misura collegati alla sorgente dell'impianto della RETE a bassa tensione
dell’edificio. Questa parte dell'imp iant o pu ò ess ere spr ovv ist a di d ispo sit ivi di
protezio ne contr o le sovrai ntensità fra il trasformator e e il punto di m isura.

Esempio : Le mis ure s u dis pos itiv i ins tal lat i a mont e del fusi bil e prin cip ale o il
disgiuntore dell'impianto dell’edificio.

52 DMM220

Capitolo IV

Riferirsi al libretto d’istruzioni

Rischio d

i schok elettrico

Doppio isolamento

1.1.2. Durante l'utilizzo

• Non superate mai i valori limite di protezione indicati nelle specifi che di

ogni tipo di misura.

• Non toccate mai il terminale inutilizzato quando il multimetro è collegato

ai circuiti da misurare.

• Disinserite i cordoni di misura del circuito misurato prima di cambiare

funzione.

• Non effettuate mai una misura di resistenza o di controllo di diodo, ecc.,

su un circuito sott o tension e.

1.1.3. Simboli

- Direttiva 2002/96/CE (DEEE)

1.1.4. Istruzioni

Prima d'aprire lo strumento, disinseritelo dai circuiti da misurare e
verificate che voi stessi non siate carichi d'elettricità statica: rischio di
danneggiare irrimediabilmente gli elementi interni dello strumento.

1.1.5. Pulizia

Staccate i cordoni dei circuiti esterni e bloccate lo strumento. Pulite
l'apparecchio con un panno um ido e sapone. Non utiliz zate mai prodotti
abrasivi né solventi.
Accertatevi che l’apparecchio sia asciutto prima di utilizzarlo di nuovo.

DMM220 53

Capitolo IV

1.1.6. I ndi ce di protezione (IP) / Ambi ente umido

L’apparecchio possiede un indice di protezione IP67: ciò significa che la
sua ermeticità è molto forte e che resiste perfettamente all’immersione
nell’acqua (fuori utilizzo).
Tuttavia occorre prevedere l’asciugatura completa dell’apparecchio
(compresa la possibile presenza d’acqua all’interno dei terminali di
misura) e dei suoi accessori prima di qualsiasi utilizzo.

1.2. Garanzia

L’attrezzatura è garantita contro ogni difetto di materia o vizio di
fabbricazione, conformemente alle condizioni generali di vendita.
Durante il periodo della garanzia (1 anno), lo strumento va riparato solo
dal fabbricante, che si riserva il diritto di scegliere fra la sua riparazione
e la sua sostituzione, totale o parziale. In caso di rinvio dell'attrezzatura
al fabbricante, i costi di spedizione sono a carico del cliente.

La garanzia non si applica in seguito a:

1. un utilizzo inappropriato dell'attrezzatura o utilizzo con un materiale

incompatibile;

2. modifiche apportate all'attrezzatura senza l'autorizzazione esplicita del

servizio tecnico del fabbricante;

3. lavori effettuati sullo strumento da una persona non abilitata dal

fabbricante;

4. eventuale adattamento ad un’applicazione particolare, non prevista dalla

natura del materiale o non indicata nel manuale di funzionamento;

5. danni dovuti a urti, cadute o prolungata immersione.

1.3. Manutenzione

Affidate lo strumento al vostro distributore per qualsiasi lavoro da
effettuare nell’ambito (o no) della garanzia.

1.4. Disimballaggio - Reimballaggio

Tutta l'attrezzatura è stata controllata elettronicamente e
meccanicamente prima della sua spedizione. Sono state prese tutte le
precauzioni necessarie per consegnarvi lo strumento in buono stato. Si
consiglia di controllare rapidamente il materiale onde verificare
l'assenza di danni eventualmente correlati al trasporto. In caso di danni,
segnalate immediatamente al trasportatore le riserve d'uso. Se siete
costretti a spedire lo strumento su un altro sito, utilizzate preferibilmente
il suo imballaggio d'origine e indicare molto chiaramente i motivi del
rinvio in una nota allegata all’attrezzatura.

54 DMM220

Capitolo IV

Hz

Hertz (frequenza)

•)))

Continuità

V

Volt

%

Rapporto ciclico

Stato della pila

REL

Misura relativa

µ

micro (10-6) (ampère)

AUTO

Portata automatica

m

milli (10-3) (volt, ampère)

HOLD

Mantenimento della visualiz.

A

Ampère

MIN

Minimo

k

kilo (103) (ohms)

MAX

Massimo

M

mega (106) (ohms)

AC

Corrente alternata

Ω

Ohms

DC

Corrente continua

°F

Gradi Fahrenheit

n

Capacità espressa in nF

°C

Gradi Celsius

F

Capacità espressa in farad

_

Polarità negativa

IIIIIIIIIIII

Bargraph

11

1

V

AC

6

mA

10A

A

4

5

3

2

10A

μ

H

z

%

MAX
MIN

8

7

10

9

Ω

V

DC

2. DESCRIZIONE

2.1 Comandi e terminali

1. Display LCD 6000 punti

2. Bottone di selezione della portata
di misura

3. Bottone Hz e %

4. Bottone MODE

5. Commutatore di funzione

6. Terminali d'entrata mA, µA 10A

7. Terminale d’entrata negativo COM

8. Terminale d'entrata positivo V+,

Ω, Temp, µF

9. Bottone di mantenimento della
visualizzazione e della

retroilluminazione

10. Bottone RELATIVO

11. Bottone MAX/MIN

 Il sostegno e il vano delle pile si trovano nel retro dell’apparecchio.

2.2 Simboli e abbreviazioni

Spegnimento automatico

Controllo di diodo

DMM220 55

Capitolo IV

3. MODO D'USO

Rischio d'elettrocuzione. I circuiti ad alta tensione, in corrente
alternata o continua, sono molto peric ol osi e vanno misurati
molto cautamente.

1. Mettete sempre il commutatore di funzione sulla posizione OFF
quando non utilizzate l'apparecchio.

2. L'apparizione della dicitura “OL” sullo schermo per una misura
indica che il valore supera il massimo del calibro selezionato.
Scegliete allora un calibro superiore.

3.1 Misure di tensione continua

 Non misurate la tensione continua all’avviamento o allo

spegnimento di un motore presente sul circuito. Potrebbero

prodursi picchi di tensione dannosi per il multimetro.

1. Mettete il commutatore di funzione sulla
posizione VDC.

2. Introducete la spina a banana del cordone nero
nel terminale negativo COM e quella del
cordone rosso nel terminale positivo +.

3. Appli c ate i puntali sui punti del circuito da
testare.

4. La tensione misurata appare allo schermo.

3.2 Misure di tensione alternata (frequenza, rapporto ciclico)

Rischio d'elettrocuzione.
I puntali dei cordoni possono talvolta rivelarsi troppo corte per
raggiungere la parte sotto tensione di certe prese murali i cui
contatti sono molto profondi. Il multimetro può allora visualizzare 0
V anche se la presa murale è sotto tensione. Verificate che i puntali
tocchino le parti sotto tensione prima di postulare l’assenza di
tensione.

 Non misurate le tensioni alternate all’avvio o allo spegnimento

d'un motore presente sul circuito. Potrebbero prodursi picchi di

tensione dannosi per il multimetro.

56 DMM220

Capitolo IV

1. Mettete il commutatore di funzione sulla
posizione VAC/Hz/%.

2. Introducete la spina a banana del cordone nero
nel terminale negativo COM e quella del
cordone rosso nel terminale positivo +.

3. Applicate i puntali sui punti del circuito da
testare.

4. La tensione misurata appare allo schermo.

5. Premete Hz % per visualizzare “Hz”.

6. La frequenza misurata appare allo schermo.

7. Premete di nuovo il bottone Hz % per
visualizzare “%”.

8. Il rapporto ciclico appare in percentuale.

3.3 Misure di corrente continua

 Non misurate la corrente di 20 A per oltre 30 s.

Oltre questa durata, l’apparecchio e i cordoni potrebbero subire
danni.

1. Introduc ete l a spina banana del cordone nero nel
terminale COM negativo.

2. Per una m isura di corrente c ontinua non superi ore
a 6000 µA, mettete il commutatore di funzione
sulla posizione µA e introducete la spina banana
del cordone rosso nel terminale µA/mA.

3. Per le mis ure di corrente cont inua fino a 600 mA,
mettete il commutatore di funzione sulla
posizione mA e introducete la spina a banana
del cordone rosso nel terminale µA/mA.

4. Per le misure di corrente continua fino a 20 A,
mettete il commutatore di funzione sulla
posizione 10A e introducete la spina a banana
del cordone rosso nel terminale 10A.

5. Premet e il bott one MODE per visuali zzare “DC” all o sc herm o.

6. Mettete fuori tensione il circuito da misurare, poi aprite il circuito nel
punto in cui volete misurare la corrente.

7. Appli c ate i puntali sui punti del circuito da testare.

8. Mettete sotto tensione il circuito.

9. La corrente misurat a appare all o schermo.

DMM220 57

Capitolo IV



3.4 Misure di temperatura

1. Mettet e il commutatore di funzioni sulla
posizione Temp.

2. Ins eri te le spine a banana del connettore
della sonda nei terminali negativo COM e
positivo Temp rispettando l a pol arità.

3. Premete il tasto MODE per visualizzare ºF
o ºC.

4. Appli cate l'estremità della sonda sulla
parte di cui volete misurare la temperatura.

5. La temperatura misurata viene
visualizzata.

La sonda di temperatura è dotata di un mini-connettore di tipo K.

Un adattatore mini-connettore-spina a banana viene fornito per

consentire l’allacciamento della sonda sui terminali
dell’apparecchio.

3.5 Misure di capacità

Per evitare ogni rischio di deterioramento, mettete il circuito da
testare fuori tensione e scaricate i condensatori prima di
effettuare le misure di capacità.

1. Mettete il commutatore di funzione sulla
posizione Ω CAP .

2. I ntroducete la spina a banana del cordone nero
nel terminale negativo COM e quella del filo
rosso nel terminale positivo +.

3. P rem ete il bottone MODE per visualizzare “nF”
sullo schermo.

4. Applicate i puntali sulle estremità del
condensatore da misurare.

5. La m isura può durare circa 3 minuti e più a lungo
per i grossi condensatori, a causa del tempo di
carica.
Attendete che la misura visualizzata sia stabile
prima di bloccarla.

6. La c apaci tà viene visualizzata sullo schermo.

58 DMM220

Capitolo IV

3.6 Misure di corrente alternata (frequenza, rapporto ciclico)

 Non misurate la corrente di 20 A per oltre 30 s. Oltre questa

durata, l’apparecchio e i cordoni potrebbero subire danni.

1. Introducete la spina a banana del cordone nero

nel terminale COM negativo.

2. Per una misura di corrente alter nata non supe riore a

6000 µA, mettete il commutatore di funzione sulla
posizione µA e introducete la spina a banana del
cordone rosso nel terminale µA/mA.

3. Per le misure di corrente alternata fino a 600 mA,

mettete il commutatore di funzione sulla posizione
mA e introducet e la spina a banana del cordone
rosso nel terminale µA/mA.

4. Per le misure di corrente alternata fino a 20 A,

mettete il commutatore di funzione sulla posizione
10A e i ntroducete la spina a banana del cordone
rosso nel terminale 10A.

5. Premete il bottone MODE per visualizzare “AC” allo schermo.

6. Mettete fuori tensione il circuito da misurare, poi aprite il circuito

nel punto in cui volete misurare la corrente.

7. Applicate i puntali sui punti del circuito da testare.

8. Mettete il circuito sotto tensione.

9. La corrente misurata appare allo schermo.

10. Premete Hz/% per vis ualizzare “Hz”.

11. La frequenza misurata appare allo schermo.

12. Premete di nuovo sul bottone Hz/% per indicare “%”.

13. Il rapporto ciclico appare in percentuale.

14. Premete il bottone Hz/% per ritornare alla misura di corrente.

3.7 Misure di resistenza

Per evitare ogni rischio di deterioramento, mett et e fuori tensione

il circuito da testare prima di qualsiasi misura di resistenza.

DMM220 59

Capitolo IV

1. Mettete il commutatore di funzione sulla
posizione Ω .

2. Introducete la spina a banana del cordone nero
nel terminale negativo COM.

3. Introducete l a s pina a bana na del cordone rosso
nel terminale positivo +.

4. Premete il bottone MODE per visualizzare “Ω”.

5. Applicate i puntali sui punti del circuito da
testare. E’ prefe ribile dis inserire un lato della
parte da misurare aff inché il res t o del circuito non
falsifichi la misura. Appare il valore misurato.

3.8 Controllo di continuità

Per evit are ogni rischio di deterioram e nto, mettete fuor i t ensione i l
circuito da testare prima di qualsiasi misura di conti nuità.

1. Mettete il commutatore di funzione sulla

posizione Ω .

2. Introducete la spina a banana del cordone nero

nel terminale negativo COM.
Introducete la spina a banana del cordone
rosso ne l t erminale positivo +.

3. Premete il bottone MODE per visualizzare “ ”

e “Ω” allo schermo.

4. Applicate i puntali sui punti del circuito da

testare.

5. Qualsiasi resistenza superiore a 100 Ω blocca il

segnale sonoro emesso dallo strumento. Se il
circuito è aperto, lo schermo visuali zza “ OL”.

3.9 Controllo di diodo

Per evit are ogni rischio di deterioram e nto,
mettete fuori tensione il circuito da testare

prima di qualsiasi misura di diodo.

1. Mettete il commutatore di funzione sulla posizione

Ω .

2. Introducete la spina a banana del cordone nero nel

termina le negativo COM e la spina del cor done
rosso ne l t erminale positivo +.

3.

Premete il bottone MODE per visualizzare e V
allo schermo.

4. Applicate i puntali ai terminali del diodo da testare.

Una tensione diretta è rappresentata generalmente da un valore
compreso fra 0,400 e 0,700 V. Una tensione inversa viene indicata da
“OL”. Gli elementi in corto circuito indicano un valore vicino a 0 V; gli
elementi aperti “OL” nelle due pol arità.

60 DMM220

Capitolo IV

3.10 Misure di frequenza / rapporto ciclico (elettronico)

1. Mettete il commutatore di funzione sulla
posizione “Hz %”.

2. Premete Hz/% per visualizzare “Hz”.

3. Introducete la spina a banana del cordone
nero nel terminale negativo COM e la
spina del cordone rosso nel terminale
positivo +.

4. Appli cate i puntali sui punti del circuito da
testare.

5. La frequenza misurata appare allo
schermo.

6. Premet e di nuovo il bottone Hz/% per
visualizzare “%”.

7. Il rapport o cicl ico appare in percentuale.

3.11 Selezione automatica / manuale della portata di misura

Alla messa in marcia, il multimetro è in modo di cambio automatico di
calibro e seleziona automaticamente il più appropriato alle misure
effettuate. Si tratta generalmente del modo più adatto alla maggior
parte delle misure. Quando è necessaria una selezione manuale
della portata, procedete come segue:

1. Premete il tasto RANGE. L' i ndic atore “ AUTO” sparisce.

2. Premete varie volte il tasto RANGE per fare scorrere le portate

disponibili fino all’apparizione della portata voluta.

3. Per lasciare il modo di selezione manuale e ritornare al modo

automatico, premete e mantenete premuto 2 secon di il tasto
RANGE.

 La selezione manuale non si applica alle misure di frequenza.

3.12 MAX/MIN

 Quando ut i l i zzat e la funzione MAX/MIN in modo di selezione

automatica, il multimetro “blocca” la portata utilizzata nel
momento in cui si attiva MAX/MIN. Se una lettura in modo
MAX/MIN supera questa portata, appare “OL”. Selezionate la

portata adatta PRIMA di entrare in modo MAX/MIN.

1. Premete il tasto MAX/MIN per attivare il modo di misura MAX/MIN.
Appare l'icona “MAX”. Il multimetro mantiene visualizzata la misura
massima fino a quando un nuovo valore massimo verrà misurato.

DMM220 61

Capitolo IV



2. Premet e di nuovo il tasto MAX/MIN per visualizzare l'icona “MIN”. Il
multimetro mantiene visualizzata la misura minima fino a quando
un nuovo valore minimo verrà misurato.

3. Per usci re dal modo MAX/MIN, premete e mantenete premuto
2 secondi il tasto MAX/MIN.

3.13 Modo relativo

Il modo Relativo permette di ottenere relativi risultati di misura rispetto
ad un valore di riferimento già memorizzato. Il valore visualizzato è
allora la differenza fra il valore misurato e il valore di riferimento
memorizzato.

1. Procedete alle misure come indicato nel modo d'uso.

2. Premete il bottone REL per memorizzare la misura presente sullo
schermo. Appare l'indicatore “REL”.

3. Lo schermo indica ora la differenza fra il valore misurato e il valore
di riferimento memorizzato.

4. Per lasciare il modo relativo, premete il bottone REL.

Il modo relativo non si applica alle misure di frequenza.

3.14 Retroilluminazione

Premete e mantenete premuto il tasto
attivare o disattivare la retroilluminazione dello schermo. La
retroilluminazione viene automaticamente disattivata in capo a
10 secondi.

3.15 Mantenimento della visualizzazione

Questa funzione congela la visualizzazione del valore presente.
Premete brevemente il tasto
funzione.

3.16 Spegnimento automatico

Questa funzione spegne il multimetro in capo a 15 minuti. Per
disattivare questa funzione, mantenete premuto il bottone MODE e
accendete il multimetro.

3.17 Indicazione di pila usata

L'icona appare nell’angolo inferiore sinistro dello schermo quando
la tensione della pila diminuisce. Quando appare l’icona, sostituite la
pila.

HOLD

HOLD

più di un secondo per

per attivare o disattivare la

62 DMM220

Capitolo IV



4. MANUTENZIONE

Per ev itare shock elettrici, disinserite i cordoni di misura da qualsiasi
fonte di tensione prim a di aprire l’apparecchio o il coperchio delle pile.
Non utilizzate il multimetro aperto o se il coperchio delle pile non è
bloccato.

Questo multimetro è progettato per essere affidabile a lungo se
rispettate le seguenti istruzioni di manutenzione:

Conservate lo strumento in luogo asciutto. Se l’apparecchio è

1.

bagnato, asciugatelo.

2. Utilizzate e stoccate il multimetro a temperature normali. Le

tempera ture estreme p ossono ridu rre la durata d i vita dei compo nenti
elettronici e deformare o fare fondere i pezzi di plastica.

3. Manipolate il multimetro delicatamente e con precauzione. Ogni

caduta potrebbe danneggiare le parti elettroniche o la scatola.

4. Mantenete pulito lo strumento. Pulitelo ogni tanto mediante un

panno umido. NON UTILIZZATE sostanze chimiche, solventi di pulizia
o detergenti.

5. Uti lizzate unicamente una pila nuova , appropriata per dimensione

e tipo. Rimuovet e la pil a vecch ia o scaric a affinc hé non s i produc ano

perdite interne, dannose per lo strumento.

6. Se dovete stoccare il multimetro per un lungo periodo, rimuovete

la pila per evitare di danneggiare lo strumento.

4.1 Inserimento della pila

Per evitare qualsiasi shock elettrici, disinserite i cordoni di misura

da quals iasi fonte di tensi on e prima di rimuovere i l c operchio.

1. Spegnete l'apparecchio e disinserite i cordoni del multimetro.

2. Aprite il coperchio delle pile posto nel retro rimuovendo le due viti

(B) mediante un cacciavite cruciforme.

3. Introducete la pila nell’apposito vano rispettando la polarità.

4. Rimettete il

coperchio delle
pile e riavvitatelo.

Se il multimetro

non funziona
correttamente,
verificate che i
fusibili e la pila
siano in buono
stato e
correttamente
inseriti.

DMM220 63

Capitolo IV

Funzione

Portata

Risoluzione

Precisione

Protezione

Tensione

600 mV

0,1 mV

6V

0,001 V

60 V

0,01 V

600 V

0, 1 V

1000 V

1 V

±(0,15% R + 2 D)

Tensione

50 a 60 Hz

40Hz-1kHz

6 V

0,001 V

60 V

0,01 V

600 V

0,1 V

1000 V

1 V

±(1,2% R

+ 3 D)

±(2,5% R

+ 3 D)

precisione dal 5% al 100% della portata

Corrente

600 µA

0,1µA

6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

10 A

0,01 A

(20 A: 30 s maxi con precisione ridotta)

Corrente

40 Hz a 1 kHz

600 µA

0,1µA

6000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6:00 AM

0,001 A

Fusibile HBC

10A/1000V

10:00 AM

0,01 A

(20 A: 30 s maxi con precisione ridotta)

precisione dal 5% al 100% della portata

4.2 Sostituzione dei fusibili

Per evitare shock e lettrici, disinserite i cor doni di misura da
qualsi asi fonte di tension e prima di apr ire l'app arecchi o.

1. Disinserite i cordoni di misura del multimetro.

2. Rimuovete il coperchio della pila (due viti “B”) e la pila stessa.

3. Rimuovete le s ei viti “A” c he fissano il pannel lo posteri ore.

4. Rimuovete delicatamente il vecchio fusibile e inserite il nuovo.

5. Utilizzate sempre un fusibile appropriato per dimensione e valore
fusibile rapido 0,8 A/1 000 V per la portata 600 mA [SIBA 70-172-40], fusibile
rapido 10 A/1 000 V per la portata 20 A [SIBA 50-199-06].

6. Riposizionate e fissate il pannello posteriore, la pila e il suo coperchio.

5. CARATTERISTICHE TECNICHE

continua

alternata

continua

alternata

R: lettura; D: cifre
 Precisione vali da da 18

o

C a 28 oC, UR < 75%.

±(0,09% R + 2 D)

±(1,0% R

+ 3 D)

±(1,0% R + 3 D)

±(1,5% R + 3 D)

±(1,5% R + 3 D)

±(2,0% R + 3 D)

±(2,0% R

+ 3 D)

1000 V

1 000 V

Fusibile HBC

800mA/1000V

Fusibile HBC

10A/1000V

Fusibile HBC

800mA/1000V

64 DMM220

Capitolo IV

Protezione

sovraccarico

ammissibile

Resistenza

600 Ω

0,1 Ω

6 kΩ

0,001 kΩ

60 kΩ

0,01 kΩ

600 kΩ

0,1 kΩ

6 MΩ

0,001 MΩ

60 MΩ

0,01 M

(0,5% R + 20 D)

Capacità

60 nF

0,01 nF

600 nF

0,1 nF

6 µF

0,001 µF

60 µF

0,01 µF

600 µF

0,1 µF

1000 µF

1 µF

(5% R + 5 D)

Frequenza

9,999 Hz

0,001 Hz

99,99 Hz

0,01 Hz

999,9 Hz

0,1 Hz

9,999 kHz

0,001 kHz

99,99 kHz

0,01 kHz

999,9 kHz

0,1 kHz

9,999 MHz

0,001 MHz

Sensibilità:

all’80% e F > 100 kHz

Frequenza
10,00-400 Hz

0,01 Hz

±(0,5% R)

Sensibilità: 15 Veff

Rapporto

0,1 a 99,9 %

0,1%

(1,2% R + 2 D)

Larghezza dell'impulso: 100 µs - 100 ms,
Frequenza: da 5 Hz a 150 kHz

-45 a 400°C

0,1°C

±

(1)

±(3,0%R+9°F)

400 a 750°C

752 a 1382°F

1°C
1°F

±(2,5%R+1,8°C)

(1)

±(2,5%R+3,6°F)

Funzione Portata Risoluzione Precizione

±(0,3% R + 4 D)

1000 V

Ω ±

±(3,5% R + 4 D)

±

(elettronica)

1000 V

±(0,1% R + 1 D)

1000 V

0,8 Veff. mini. per un rapporto ciclico dal 20%
all’80% e F < 100 kHz;
5 Veff mini. per un rap porto ciclico dal 20 %

(elettrica)

ciclico

Temp.
(Tipo K)

-50 a +752°F

(1)

: (fuori precisione della sonda)

0,1°F

±

(3,0%R+5°C)

1000 V

1000 V

(1)

1 000 V

(1)

 Le caratteristiche di precisione comprendono due elementi:

(% lettura R): precisione del circuito di misura
(+ cifre D): precisione del CAN

DMM220 65

Capitolo IV

Scatola Doppia formatura, tenuta ermetica IP67
Shock (test di caduta) 2 m
Controllo di diodo Corrente di test de 0,9 mA maxi.,

Controllo di continuità Segnale sonoro bloccato se

Impedenza d'entrata > 10 MΩ V= e V≈
Risposta AC In media

Banda passante
Tensione alternata da 40 Hz a 1 kHz

Rapporto ciclico ≤ 3 a full range fino a 500 V, calo lineare
Schermo LCD 6000 punti, retroill uminato con

Indicazione di valore
fuori portata appare la dicitura “OL”

Spegnimento automatico 15 minuti circa, disattivabile

Polarità Automatica, nessuna indicazione per i

Cadenza di misurazione 2 misure al secondo, nominale

Indicazione di pila scarica “ ” appare se la tensione della pila

Pila pila 9 V (6LF22)

Fusibili portate mA, µA: ceramica rapida

Temp. di funzionamento 5 ºC a 40 ºC
Temp. di stoccaggio -20
Umidità di funzionamento 80% maxi fino a 31 ºC, calo lineare fino a

40 ºC

Umidità di stoccaggio < 80%
Altitudine di funzionamento 2000 m maxi.
Peso 342 g con l'astuccio
Dimensioni 187 x 81 x 50 mm con l'astuccio
Sicurezza Secondo IEC 61010-1

IEC 61010-2-033

tensione di circuito aperto 2,8 Vcc tipico

resistenza > 100 Ω,
corrente di test < 0,35 mA

fino a ≤ 1,5 à 1000 V
bargraph

valori positivi, segno meno (-) per i valori
negativi

scende al di sotto della tensione di
funzionamento

0,8 A/1000 V
portata A: ceramica rapida 10 A/1 000 V

o

C a 60

o

C

Doppio isolamento
Categoria d’installazione: III
Tensione assegnata: 1000 V
Grado d’inquinamento: 2

66 DMM220

Capítulo V

Índice

1. INSTRUCCIONES GENERALES............................................. 68

1.1. Precauciones y medidas de seguridad .............................. 68

1.1.1. Antes de usar ............................................................. 68

1.1.2. Durante la utilización .................................................. 69

1.1.3. Símbolos .................................................................... 69

1.1.4. Instrucciones .............................................................. 69

1.1.5. Limpieza .................................................................... 69

1.1.6. Índice de protección (IP) / Entorno húmedo ............... 70

1.2. Garantía ............................................................................ 70

1.3. Mantenimiento .................................................................. 70

1.4. Desembalaje - Reembalaje ............................................... 70

2. DESCRIPCIÓN ........................................................................ 71

2.1 Func i ones y bornes .............................................................. 71

2.2 Símbolos y abreviaturas ....................................................... 71

3. INSTRUCCIONES DE USO ..................................................... 72

3.1 Medidas de t ensi ón continua ................................................ 72

3.2 Medidas de t ensi ón alterna (f recuencia, relac i ón cíclica) ...... 72

3.3 Medidas de corriente continua .............................................. 73

3.4 Medidas de t emperatura ....................................................... 74

3.5 Medidas de capacidad .......................................................... 74

3.6 Medidas de corrient e alterna (frecuencia, relación cíclica) .... 75

3.7 Medidas de res istencia ......................................................... 75

3.8 Control de continuidad .......................................................... 76

3.9 Control de di odo ................................................................... 76

3.10 Medidas de frecuencia / relación cíclica (electrónica) ........ 77

3.11 Selección automática / manual del calibre de medida ....... 77

3.12 MAX/MIN .......................................................................... 77

3.13 Modo relativo .................................................................... 78

3.14 Retroiluminación ............................................................... 78

3.15 Fijación de la visualización ................................................ 78

3.16 Apagado automático ......................................................... 78

3.17 Indicación de pila usada .................................................... 78

4. MANTENIMIENTO ................................................................... 79

4.1 Instalación de la pila ............................................................. 79

4.2 Sustitució n de los fusibles .................................................... 80

5. CARACTERÍSTICAS TÉCNICAS ............................................ 80

DMM220 67

Capítulo V

1. INSTRUCCIONES GENERALES

1.1. Precauciones y medidas de seguridad

1.1.1. Antes de usar

Usted acaba de adquirir un multímetro DMM220 y le agradecemos su
confianza. Este aparato mide las tensiones y corrientes alternas y continuas,
las resistencias, las frecuencias (eléctricas y electrónicas) y controla los
diodos así como la continuidad. Su diseño estanco y robusto le aporta una
gran resistencia. Un uso y un mantenimiento apropiados le permitirán utilizar
durante m uchos años y con total seg uridad este m ultímetro c onforme con
las normas IEC 61010-1 y IEC 61010-2-033 ref erent e a los i nstrum ent os de
medidas eléctricas. Por su seguridad y para proteger el instrumento, siga las
instrucciones de este manual.
Respete las condiciones amb ientales y d e almacenamiento.
Este instrumento portáti l y autónomo h a s ido diseña do para usars e:

- en interiores

- en un entorno con un grado de contaminación 2,

- a una altitud inferior a 2. 000 m,

- a una t emperatura incluida entre 5 °C y 40 °C.

Se puede utilizar hasta 1.000 V en circuitos de categoría III o 600 V en
circuitos de categoría IV.

CATEGORÍAS DE MEDIDA (IEC 61010-2-033)
CAT II : La CATEGORÍA DE MEDIDA II se aplica a los circuitos de prueba y

medida co nectados en forma di recta a los pu ntos de uso (tomas de co rriente
y otros pu ntos simil ares) de la RED de baja ten sión. Se sup one que tie ne
que haber al menos dos niveles de dispositivos de protección contra las
sobreintensidades entre el transformador y el punto de medida.

Ejemplo: Las medidas en los CIRCUITOS DE RED de electrodomésticos,
herramientas portátiles y demás instrumentos simila re s.

CAT III : La CATEGORÍA DE MEDIDA III se aplica a los circuitos de prueba
y medida conectados a las partes de la instalación de la RED de baja
tensión del edificio. Se supone que tiene que haber al menos un nivel de
dispositivos de protección contra las sobreintensidades entre el
transformador y el punto de medida.

Ejemplo: Las medidas en los cuadros de distribución (incluso los
subcontadores), disyuntores, el cableado e incluso los cables, las barras­bus, las cajas de derivación, los seccionadores, las tomas de corriente en la
instalación fija, y los equipos eléctricos de uso industri al y demás equipo s
tales como los motores conectados de forma permanente a la instalación
fija.

CAT IV : La CATEGORÍA DE MEDIDA IV se aplica a los circuitos de prueba
y medida conectados a la fuente de la instalación de la RED de baja tensión
del edificio. Este parte de la instalación puede no tener dispositivos de
protección contra las sobreintensidades entre el transformador y el punto de
medida.

Ejemplo: Las medidas en dispositivos instalados antes del fusible principal o
del disyuntor de la instalación del edificio.

68 DMM220

Capítulo V

Consultar el manual de funcionamiento

Riesgo de electrocución

Doble aislamiento

1.1.2. Durante la utilización

• No supere nunca los valores límites de protección que se indican en las

especificaciones de cada tipo de medida.

• No toque ningún borne inutilizado cuando el m ultímet ro esté conectado

a los circuitos a medir.

• Desconecte los cables de medida del circuito medido antes de cambi ar

de función.

• No efectúe nunca medidas de resistencia o de control de diodo, etc., en

un circuito bajo tensión.

1.1.3. Símbolos

- Directiva 2002/96/CE (DEEE)

1.1.4. Instrucciones

Antes de abrir el instrumento, des c o néc telo de l o s c i rcuitos a m e di r y
verifique que no está cargado de electricidad estática, ya que eso
podría dañar irremediablemente los elementos internos del
instrumento.

1.1.5. Limpieza

Desconecte los cables de los circuitos externos y ponga el aparato fu era
de tensión. Limpie el aparat o con un trapo húmedo y jabón. No utilice
nunca productos abrasivos ni disolventes.
Asegúrese de que el aparato este seco antes de volver a utilizarlo.

DMM220 69

Capítulo V

1.1.6. Índice de protección (IP) / Entorno húmedo

Este aparato posee un índice de protecc ión IP67, eso significa que su
estanqueidad es muy importante y resiste perfec tamente a una inmersión
en el agua (sin usar).
Sin embargo, conviene prever el s ecado c omplet o del aparato (incl uido la
posible presencia de agua dentro de los cont actos de medida) y de sus
accesorios antes de cualquier uso.

1.2. Garantía

El equipo está garantizado contra cualquier defecto de materia o de
fabricación, de acuerdo con las condiciones generales de venta.
Durante el periodo de garantía (1 año), el instrumento sólo debe ser
reparado por el fabricante, que se reserva el derecho de elegir entre su
reparación o su sustitución, total o parcial. En c aso de devolución del
equipo al fabricante, los gastos de envío corren a cargo del cliente.

La garantía no se aplica en caso de:

1. un uso inapropiado del equipo o uso con un material incompatible;

2. modificaci ones aportadas al equi po sin la autorizaci ón explícita del servicio
técnico del fabricante;

3. trabajos e fectuados sobre el i nstrumen to por una persona no autori zada por
el fabricante;

4. una adaptació n para una apli cación es pecial, no pr evista en la de finición d el
material o no indicada en el manual de funcionamiento;

5. daños generados por golpes, caídas o una inmersión prolongada.

1.3. Mantenimiento

Devuelva el instrumento a su distribuidor para cualquier trabajo a
efectuar en el marco o no de la garantía.

1.4. Desembalaje - Reembalaje

El equipo ha sido tot almente controlado mecánica y electrónicamente
antes de su envío. Se tomarán todas las precauciones necesarias para
que se reciba el instrumento en buen estado. Se aconseja controlar
rápidamente el material con el fin de verificar la ausenc ia de deterioro
que hubiera podido producirse durante el transporte. En caso de
deterioro, comunique inmediatamente al transportista todas las
reservas necesarias. Si se ha de enviar el instrumento a otro sitio,
utilice preferentemente su embalaje original e indique tan
explícitamente como sea posible los motivos del envío en una nota
adjunta al equipo.

70 DMM220

Capítulo V

Apagado automático

Hz

Hertzio (frecuencia)

•)))

Continuidad

V

Voltios

%

Relación cíclica

Estado de la pila

REL

Medida relativa

µ

micro (10-6) (amperios)

AUTO

Calibre automático

m

mili (10-3) (voltios, amperios)

HOLD

Fijación de la visualización

A

Amperios

MIN

Mínimo

k

kilo (103) (ohmios)

MAX

Máximo

M

mega (106) (ohmios)

AC

Corriente alterna

Ω

Ohmios

DC

Corriente continua

°F

Grados Fahrenheit

n

Capacidad expresada en nF

°C

Grados Celsius

F

Capacidad expresada en F

_

Polaridad negativa

IIIIIIIIIIII

Barógrafo

11

1

V

AC

6

mA

10A

A

4

5

3

2

10A

μ

H

z

%

MAX
MIN

8

7

10

9

Ω

V

DC

2. DESCRIPCIÓN

2.1 Funciones y bornes

1. Pantalla LCD 6.000 puntos

2. Botón de selección del calibre de
medida

3. Botón Hz y %

4. Botón Mode

5. Conmutador de funciones

6. Bornes de entrada mA, µA 10A

7. Borne de entrada negativo COM

8. Borne de entrada positivo V+, Ω,
Temp, µF

9. Botón de fijación de la

visualización y de retroiluminación

10. Botón RELATIF

11. Botón MAX/MIN

 La varilla y el compartimiento de pilas se encuentran atrás del aparato.

2.2 Símbolos y abreviaturas

Control de diodo

DMM220 71

Capítulo V

3. INSTRUCCIONES DE USO

Riesgo de electrocución. Los circuitos de alta tensión, de
corriente alterna o continua, son muy peligrosos y se han de
medir con mucha precaución.

1. Ponga siempre el conmutador de funciones en la posición OFF
cuando no se utiliza el aparato.

2. La aparición de la indicación “OL” en la pantalla durante una
medida indica que el valor supera el máximo del calibre
seleccionado. Elija un calibre superior.

3.1 Medidas de tensión continúa

 No mida tensiones continuas en caso de arranque o parada de

un m otor en el circuito. Podrían producirse picos de tensión que

podrían dañar el multímetro.

1. Ponga el conmutador de funciones en la posición
VDC.

2. Introduzca la ficha banana del cable negro en
el borne negativo COM y la ficha banana del
cable rojo en el borne positivo +.

3. Apli que l as puntas de prueba en los puntos del
circuito a probar.

4. La tensión medida aparec e en la pantalla.

3.2 Medidas de tensión alterna (frecuencia, relación cíclica)

Riesgo de electrocución.
Las puntas de prueba de los cables pueden a veces revelarse
demasiado cortas para alcanzar la parte en tensión de algunos
enchufes murales cuyos contactos son muy profundos. El
multímetro puede entonces indicar 0 V a pesar de que el enchufe
mural tenga corriente. Asegúrese de que las puntas de prueba
estén en contacto con las partes en tensión antes de concluir a la
ausencia de la misma.

 No mida tensiones alternas en caso de arranque o parada de

un motor en el circuito. Podrían producirse picos de tensión que

podrían dañar el multímetro.

72 DMM220

Capítulo V

1. Ponga el conmutador de función en la posición
VAC/Hz/%.

2. Introduzca la ficha banana del cable negro en el
borne negativo COM y la ficha banana del cable
rojo en el borne positivo +.

3. Aplique las puntas de prueba en los puntos del
circuito a probar.

4. La tensión medida aparece en la pantalla.

5. Pulse Hz% para indicar "Hz".

6. Aparece la frecuencia medida en la pantalla.

7. Pulse de nuevo el botón Hz% para indicar “%”.

8. Aparece la relación cíclica en porcentaje.

3.3 Medidas de corriente continúa

 No mida una corriente de 20 A durante más de 30 segundos.

Un tiempo mayor podría dañar el aparato y los cables.

1. Introduzc a la ficha banana del cable negro en el
borne COM negativa.

2. Para una m edida de corriente continua inferior a

6.000 µA, ponga el conmutador de funciones en
la posición µA e introduzca la ficha banana del
cable rojo en el borne µA/mA.

3. Para una medida de corriente continua hasta
600 mA, ponga el conmutador de funci ones en la
posición mA e introduzca la ficha banana del
cable rojo en el borne µA/mA.

4. Para las medidas de corriente continua hasta
20 A, ponga el conmutador de funciones en la
posición 10A e introduzca la ficha banana del
cable rojo en el borne 10A.

5. Puls e el botón MODE para que aparezca “DC” en la pantalla.

6. Ponga el circuito a medir fuera de tensión, y luego abra el circuito
en el punto donde se desea medir la corriente.

7. Apli que l as puntas de prueba en los puntos del circuito a probar.

8. Ponga el circuito bajo tensión.

9. Aparece l a corriente medida en la pantalla.

DMM220 73

Capítulo V



3.4 Medidas de temperatura

1. Pos ici one el conmut ador de funciones
sobre la posición Temp.

2. Ins erte las fichas banana del conector de
la sonda en los bornes negativo COM y
positivo Temp respetando l a polaridad.

3. Pulse la tecla MODO para ver ºF o ºC.

4. Apli que el extrem o de la sonda sobre la
parte de la cual se desea conocer la
temperatura.

5. Aparec e l a temperatura medi da.

La sonda de temperatura dispone de un miniconector de tipo K.
Un adaptador miniconector-ficha banana es suministrado para
permitir la conexión de la sonda sobre los bornes del aparato.

3.5 Medidas de capacidad

Para evitar cualquier riesgo de deterioro, ponga el circuito a
probar fuera de tensión y descargue los condensadores antes
de realizar cualquier medida de capacidad.

1. P onga el conm utador de función en la posición
Ω CAP .

2. I ntroduzca la ficha banana del cable negro en el
borne negativo COM y la del hilo rojo en el borne
positivo +.

3. P ul se el botón MODO para ver “nF” en la
pantalla.

4. Aplique las puntas de prueba en los extremos del
condensador a medir.

5. La medida puede requerir hasta 3 minutos,
incluso más para los condensadores grandes,
debido al tiempo de carga.
Espere que la medida visualizada sea estable
antes de detenerla.

6. A parece la capacidad en la pantalla.

74 DMM220

Capítulo V

3.6 Medidas de corriente alterna (frecuencia, relación cíclica)

 No mida una corriente de 20 A durante más de 30 segundos.

Un tiempo mayor podría dañar el aparato y los cables.

1. Introduzca la ficha banana del cable negro en el

borne COM negativo.

2. Para una medida de c or rient e alte rn a que no supera

los 6.000 µA, ponga el conmutador de funciones
en la posición µA e introduzca la ficha banana del
cable rojo en el borne µA/mA.

3. Para las medidas de corriente alterna hasta

600 mA, ajuste el conmutador de funciones en la
posición mA e introduzca la ficha banana del
cable rojo en el borne µA/mA.

4. Para las medidas de corriente alterna hasta 20 A,

ponga el conmutador de funciones en la posición
10A e introduzca la ficha banana del cable rojo en
el borne 10A.

5. Pulse el botón MODE para que aparezca “AC” en la pantalla.

6. Ponga el circuito a medir fuera de tensión, y luego abra el circuito

en el punto donde se desea medir la corriente.

7. Aplique las puntas de prueba en los puntos del circuito a probar.

8. Ponga el circuito bajo tensión.

9. Aparece la corriente medida en la pantalla.

10. Pulse el botón Hz/% para ver “Hz”.

11. La frecuencia medida aparece en la pantalla.

12. Pulse de nuevo el botón HZ/% para ver “%”.

13. Aparece la relación cíclica en porcentaje.

14. Pulse el botón Hz/% para volver a la medida de corriente.

3.7 Medidas de resistencia

Para evitar cualquier riesgo de deterioro, ponga el circuito a

probar fuera de tensión antes de medir una resistencia.

DMM220 75

Capítulo V

1. Ponga el conmutador de funciones en la
posición Ω .

2. Introduzc a la ficha banana del cable negro en
el borne negativo COM.

3. Introduzca la ficha banana del cable rojo en el
borne positivo +.

4. Puls e el botón MODE para ver “Ω”.

5. Aplique las puntas de prueba en los puntos
del circuito a probar. Es preferible
desconectar un lado de la parte a medir para
que el resto del circuito no falsee la medida.
Aparece el valor medido.

3.8 Control de continuidad

Para evitar cualquier riesgo de deterioro, ponga el circuito a
probar fuera de tensión antes de medir una continuidad.

1. Ponga el conmutador de funciones en la
posición Ω .

2. Introduzc a l a ficha banana del cable negro
en el borne negativo COM.
Introduzca la ficha banana del cable rojo en
el borne positivo +.

3. Puls e el botón MODE para ver “ ” y “Ω” en
la pantalla.

4. Apli que l as puntas de prueba en los puntos
del circuito a probar.

5. Cualquier res i st encia superior a 100 Ω para
la señal sonora emitida por el instrumento.
Si el circuito está abierto, la pantalla indica
“OL”.

3.9 Control de diodo

Para evitar cualquier riesgo de deterioro,
ponga el circuito a probar fuera de tensión
antes de medir un diodo.

1. Ponga el conmutador de funciones en la
posición Ω .

2. Introduzc a l a ficha banana del cable negro en el
borne negativo COM y la ficha banana del cable
rojo en el borne positivo +.

3. Puls e el botón MODE para ver y V en la
pantalla.

76 DMM220

Capítulo V

4. Apli que l as puntas de prueba en los bornes del diodo a probar.
Una tensión directa se traduce generalmente por un valor incluido
entre 0,400 y 0,700 V. Una tensión inversa se indica por “OL”. Los
elementos en cortocircuito indican un valor cercano a 0 V, los
elementos abiertos “OL” en las dos polaridades.

3.10 Medidas de frecuencia / relación cíclica (electrónica)

1. Ponga el conmutador de función en la
posición “Hz %”.

2. Pulse Hz/% para ver “Hz”.

3. Introduzca la ficha banana del cable negro
en el borne negativo COM y la ficha banana
del cable rojo en el borne positivo +.

4. Apli que l as puntas de prueba en los puntos
del circuito a probar.

5. La frecuenci a medida aparece en la
pantalla.

6. Puls e otra vez el botón Hz/% para ver “%”.

7. La relaci ón cíclic a aparece en porcentaje.

3.11 Selección automática / manual del calibre de medida

Al ponerlo en marcha, el multímetro está en modo cambio
automático de calibre y selecciona automáticamente el más
apropiado a las medidas efectuadas. Se trata generalmente del
modo mejor adaptado a la mayoría de las medidas. Si se necesita
una selección manual del calibre, proceda de la forma siguiente:

1. Pulse la tecla RANGE. El indicador “AUTO” desaparece.

2. Pulse varias veces la tecla RANGE para cambiar los calibres

disponibles hasta que aparezca el deseado.

3. Para salir del modo de selección manual y volver al modo

automático, pulse y mantenga pulsada 2 segundos la tecla
RANGE.

 La selección manual no se aplica a las medidas de frecuencia.

3.12 MAX/MIN

 Cuando s e util i za la función MAX/MIN en modo de selección

automática, el multímetro “bloquea” el calibre visualizado en el
momento en que se activa MAX/MIN. Si una lectura en modo
MAX/MIN supera este calibre, aparece “OL”. Seleccione el

calibre deseado antes de entrar en modo MAX/MIN.

DMM220 77

Capítulo V



1. Pulse la tecla MAX/MIN para activar el modo de medida MAX/MIN.
Aparece el icono “MAX”. El multímetro mantiene en pant alla l a
medida máxima hasta que se mida un nuevo valor máximo.

2. Puls e de nuevo la tecla MAX/MIN para ver el icono “MIN“. El
multímetro mantiene en pantalla la medida mínima hasta que se
mida un nuevo valor mínimo.

3. Para salir del modo MAX/MIN, pulse y mantenga pulsada 2
segundos la tecla MAX/MIN.

3.13 Modo relativo

El modo relativo permite obtener resultados relativos de medida con
respecto a un valor de referencia memorizado. El valor visualizado
corresponde entonces a la diferencia entre el valor medido y el valor de
referencia memorizado.

1. Procede a las medidas como se indica en las instrucciones de uso.

2. Pulse el botón REL para memorizar la medida en la pantalla.
Aparece el indicador "REL".

3. La pantalla indica ahora la diferencia entre el valor medido y el
valor de referencia memorizado.

4. Para salir del modo relativo, pulse el botón REL.

El modo relativo no se aplica a las medidas de frecuencia.

3.14 Retroiluminación

Pulse y mantenga pulsada la tecla
activar o desactivar la retroiluminación de la pantalla. Se desactiva
automáticamente al cabo de 10 segundos.

3.15 Fijación de la visualización

Esta función fija en pantalla el valor presente. Pulse brevemente
sobre la tecla

3.16 Apagado automático

Esta función apaga el multímetro al cabo de 15 minutos. Para
desactivar esta función, mantenga el botón MODE pulsado durante
la puesta en marcha del multímetro.

3.17 Indicación de pila usada

El icono aparece en la esquina inferior izquierda de la pantalla
cuando la pila está gastada. Cuando aparece este icono, cambie la
pila.

HOLD

para activar o desactivar la función.

HOLD

más de un segundo para

78 DMM220

Capítulo V



4. MANTENIMIENTO

Para evitar electrocutarse, desconecte los cables de medida de
cualquier fuente de tensión antes de abrir el aparato o la tapa de pilas.
No utilice el multímetro abierto o sin la tapa de pilas bloqueada.

Este multímetro está diseñado para mantener su fiabilidad durante
años si se respetan las instrucciones de mantenimiento siguientes:

Mantenga seco el instrumento. Si está mojado, límpielo.

1.

2. Ut ilice y almacene el multímetro a temperat uras normal es. Las

temperaturas extremas pueden reducir el periodo de vida de los
compone ntes elect rónicos y deformar o derretir las piezas de plástico.

3. Manipule el multímetro delicadamente y con precauciones.

Cualquier caída podría dañar las partes electrónicas o la caja.

4. Mantenga el instrumento limpio. Límpielo de vez en cuando con un

trapo húm edo. NO UTILICE sustancias químicas, disolventes de
limpieza o detergentes.

5. Uti lice únicamente una pila nueva del tamaño y del tipo

recomendados. Retire la pil a antigua o us ada para que no se vacíe y

dañe el instrumento.

6. Si debe alma c e nar el mul tí met ro durante un largo periodo, retire la

pila para evitar dañar el instrumento.

4.1 Instalación de la pila

Para evitar electrocutarse, desconecte los cables de medida de

cualquier fuente de tensión antes de quitar la tapa de pilas.

1. Apague el aparato y desconecte los cables del multímetro.

2. Abra la tapa de pilas atrás retirando los dos tornillos (B) mediante

un destornillador cruciforme.

3. Introduzca la pila en su alojamiento respetando la polaridad.

4. Vuelva a colocar

la tapa de pilas.
Atorníllela.

Si el multímetro

no funciona
correctamente,
asegúrese de que
los fusibles y la
pila estén en buen
estado y
correctamente
insertados.

DMM220 79

Capítulo V

Función

Calibre

Resolución

Precisión

Protección

Tensión

600 mV

0,1 mV

6V

0,001 V

60 V

0,01 V

600 V

0, 1 V

1.000 V

1 V

±(0,15% R + 2 D)

Tensión

50 a 60 Hz

40Hz-1kHz

6 V

0,001 V

60 V

0,01 V

600 V

0,1 V

1.000 V

1 V

±(1,2% R

+ 3 D)

±(2,5% R

+ 3 D)

precisión para 5 % a 100% del calibre

Corriente

600 µA

0,1µA

6.000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

10A/1.000V

10 A

0,01 A

(20 A: 30 s máximo con precisión reducida)

Corriente

40 Hz a 1 kHz

600 µA

0,1µA

6.000 µA

1 µA

60 mA

0,01 mA

600 mA

0,1 mA

6 A

0,001 A

10 A

0,01 A

(20 A: 30 s máximo con precisión reducida)

precisión para 5 % a 100% del calibre

4.2 Sustitución de los fusibles

Para evitar electrocutarse, desconecte los cables de medida de
cualquier fuente de tensión antes de abrir el aparato.

1. Desconecte los cables de medida del multímetro.

2. Retire la tapa de la pila (dos tornillos “B”) y la propia pila.

3. Retire los seis tornillos “A” que fijan el panel trasero.

4. Retire delicadament e el antiguo f usible e instale e l nuevo.

5. Utilice siempre un fusible del tamaño y del valor apropiados (fusible
rápido 0,8 A/1.000 V para la gama 600 mA [SIBA 70-172-40], fusible rápido
10 A/1.000 V para la gama 20 A [SIBA 50-199-06]).

6. Vuelva a colocar y fijar el panel trasero, la pila y su tapa.

5. CARACTERÍSTICAS TÉCNICAS

continua

alterna

continua

alterna

R: lectura; D: cifras
 Precisión válida de 18

o

C a 28 oC, HR < 75%.

±(0,09% R + 2 D)

±(1,0% R +

3 D)

±(1,0 % R + 3 D)

±(1,5 % R + 3 D)

±(1,5% R + 3 D)

±(2,0% R + 3 D)

±(2,0% R

+ 3 D)

1.000 V

1.000 V

Fusible HBC

800mA/1.000V

Fusible HBC

Fusible HBC

800mA/1.000V

Fusible HBC

10A/1.000V

80 DMM220

Capítulo V

Protección

admisible

Resistencia

600 Ω

0,1 Ω

6 kΩ

0,001 kΩ

60 kΩ

0,01 kΩ

600 kΩ

0,1 kΩ

6 MΩ

0,001 MΩ

60 MΩ

0,01 M

(0,5% R + 20 D)

Capacidad

60 nF

0,01 nF

600 nF

0,1 nF

6 µF

0,001 µF

60 µF

0,01 µF

600 µF

0,1 µF

1.000 µF

1 µF

(5% R + 5 D)

Frecuencia

9,999 Hz

0,001 Hz

99,99 Hz

0,01 Hz

999,9 Hz

0,1 Hz

9,999 kHz

0,001 kHz

99,99 kHz

0,01 kHz

999,9 kHz

0,1 kHz

9,999 MHz

0,001 MHz

Sensibilidad:

80% y F > 100 kHz

Frecuencia
10,00-400 Hz

0,01 Hz

±(0,5% R)

Sensibilidad: 15 Veff

Relación

0,1 a 99,9 %

0,1%

(1,2% R + 2 D)

Anchura del impulso: 100 µs - 100 ms,
Frecuencia: de 5 Hz a 150 kHz

-45 a 400°C

0,1°C

±

(1)

±(3,0%R+9°F)

400 a 750°C

752 a 1382°F

1°C
1°F

±(2,5%R+1,8°C)

(1)

±(2,5%R+3,6°F)

Función Calibre Resolución Precisión

±(0,3% R + 4 D)

Ω ±

±(3,5% R + 4 D)

±

(electrónica)

±(0,1% R + 1 D)

0,8 Vef. mín. para una relación cíc lica del 20%
al 80% y F < 100 kHz
5 Veff mín. para una relación cíclica del 20% a

(eléctrica)

±

cíclica

sobrecarga

1000 V

1000 V

1000 V

1000 V

1000 V

Temp.
(tipo K)

-50 a +752°F

(1)

: (salvo precisión de la sonda)

0,1°F

(3,0%R+5°C)

(1)

1000 V

(1)

 Las características de precisión incluyen dos elementos:

(% lectura R): precisión del circuito de medida
(+ cifras D): precisión del CAN

DMM220 81

Capítulo V

Caja Moldeo doble, estanco IP67
Choque (prueba de caída) 2 m

Control de diodo Corriente de test de 0,9 mA máx.,
Control de continuidad La señal sonora para si

Impedancia de entrada > 10 MΩ V= y V≈
Respuesta AC Promedio

Ancho de banda
tensión alterna de 40 Hz a 1 kHz

Relación cíclica ≤ 3 a plena escala hasta 500 V,
Pantalla LCD 6.000 puntos retroiluminada con

Indicación de valor
fuera gama indicación “OL” visualizada

Apagado automático 15 min. aproximadamente, desactivable

Polaridad automática, ninguna indicación para los

Cadencia de medida 2 medidas por segundo, nominal

Indicación de pila usada “ ” aparece si la tensión de la pila cae por

Pila pila 9 V (6LF22)

Fusibles calibres mA, µA: cerámica rápida

Temp. de funcionamiento 5 ºC a 40 ºC

Temp. de almacenamiento -20 oC a 60 oC
Hum. de funcionamiento 80% máximo hasta 31 ºC, disminución

lineal hasta 40 ºC

Humedad de almacenamiento < 80%

Altitud de funcionamiento 2.000 m máximo
Peso 342 g con el estuche
Dimensiones 187 x 81 x 50 mm con el estuche

Seguridad Según IEC 61010-1
IEC 61010-2-033

tensión de circuito abierto 2,8 Vcc típico

resistencia > 100 Ω,
corriente de test < 0,35 mA

disminución lineal hasta ≤ 1,5 a 1.000 V
bargraph

valores positivos,
signo menos (-) para los valores negativos

debajo de la tensión de funcionamiento

0,8 A/1.000 V
calibre A: cerámica rápida 10 A/1.000 V

Doble aislamiento
Categoría de instalación: III
Tensión asignada: 1.000 V
Grado de contaminación: 2

82 DMM220

691861A00 - Ed. 04 - 04/2015

Deutschland - Ohmstraße 1 - 77694 KEHL /RHEIN

Tél : [phone] - Fax : [phone]

España - C/ Roger de Flor N°293 - Planta 1

08025 BARCELONA - Tél : [phone] - Fax : [phone]

20846 MACHERIO (MB) - Tél : [phone] - Fax : [phone]

UK - Unit 1 - Nelson Ct - Flagship Sq - Shaw Cross Business Pk – Dewsbury

West Yorkshire - WF12 7

Middle East - P.O BOX 60-154 - 1241 2020 Jal el dib- BEIRUT

3 Floor, Buildind 1 n°381 Xiang De Road - Hongkou District

200081 – SHANGHAI - Tél : [phone] - Fax : [phone]

USA - d.b.a AEMC Instruments - 200 Foxborough Blvd - Foxborough - MA 02035

Tél. [phone] - Fax [phone] - http://www.chauvin-arnoux.com

190, rue Championnet - 75876 PARIS Cedex 18 - FRANCE

Italia - Via Sant’ Ambrogio, 23/25

Österreich - Slamastrasse 29/2/4 - 1230 WIEN

Tél : [phone] - Fax : [phone]

Schweiz - Moosacherstrasse 15 - 8804 AU / ZH

Tél : [phone] - Fax : [phone]

TH

Tél : [phone] - Fax : [phone]

China - Shanghai Pujiang Enerdis Inst. CO. LTD

Tél : [phone] - Fax : [phone]

- Tél : [phone] - Fax : [phone]
