Page 1
1
www.multilaser.com.br
Manual do usuário
User’s Manual
radio automotivo
P3108
Page 2
Índice
PORTUGUÊS
1. Apresentação do Produto...............................................................4
2. Apresentação do Painel..................................................................5
3. Instalação e Desinstalação.............................................................6
4. Resolução de Problemas................................................................7
5. Especificações................................................................................7
ENGLISH
1. Product Introduction.......................................................................9
2. Front Panel Diagram.....................................................................10
3. Wiring Diagram.............................................................................11
4. Installation and Removal Steps....................................................11
5. Specifications...............................................................................12
Page 3
5
www.multilaser.com.br
4

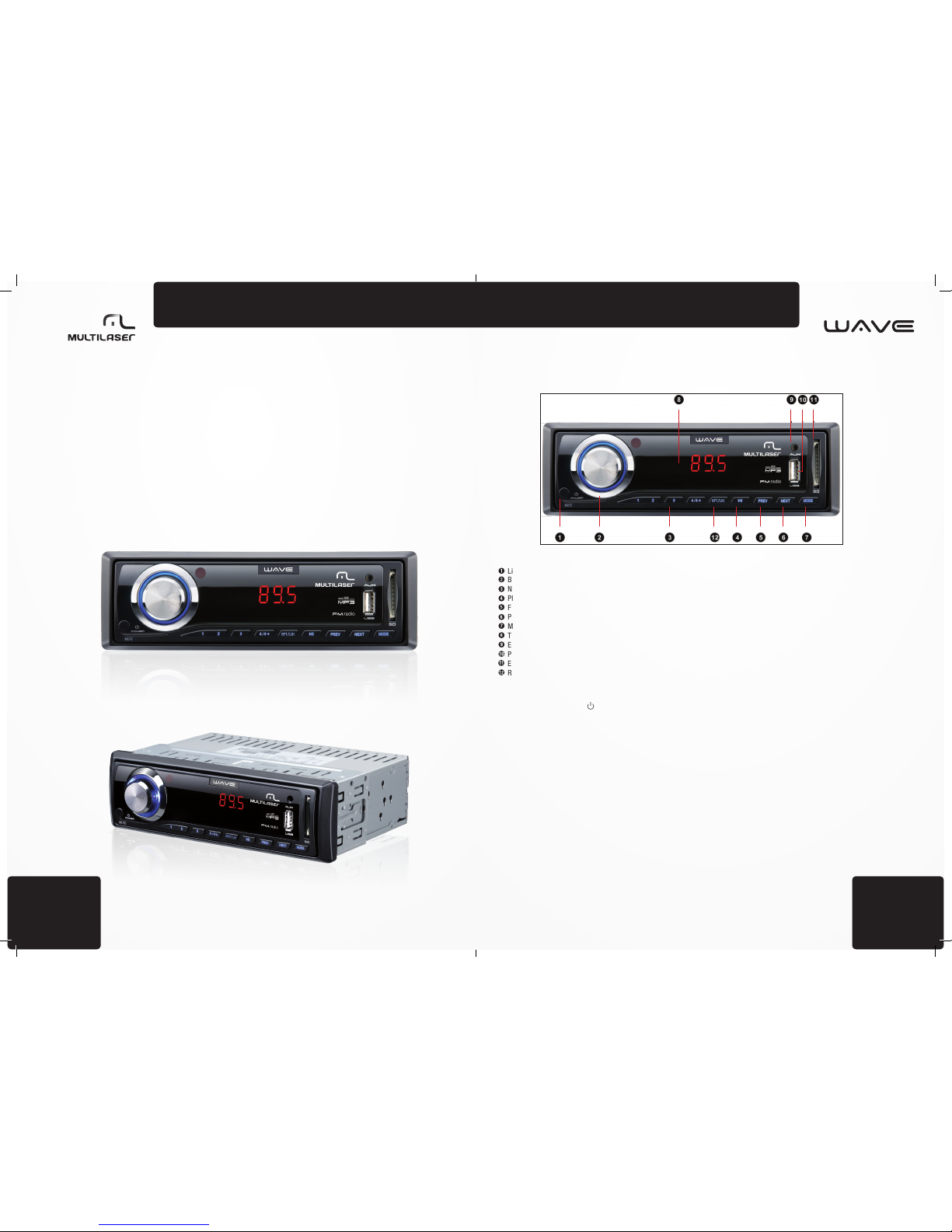

Apresentação do Painel
Liga / Mudo
Botão de Volume/EQ
Números
Play/Paus e
Faixa anterior
Próxima faixa
Modo
Tela LED
Entrada AUX
Porta de entrada USB
Entrada para cartão
RPT/ LIH
Operações dos Botões do Pain el
1. 1. Liga/Desliga (POWER/ ):
Pressione o botão para ligar, segure o botão para desligar. Durante a música, aperte rapidamente para acionar a função Mudo.
Pressione novamente para desativar a função;
2. Botão de volume/ (EQ):
Pressione para mudar entre volume principal, grave, agudo, balanço e EQ, girando o botão para a direita ou para a esquerda
para ajustar de acordo.
2.1. Pressione o botão para alternar entre os modos AUX, FM,
CARTÃO e disco U.
2.2. Quando o display mostrar V (+número até 40): gire o botão
1 para esquerda para reduzir o volume e para a direita para aumen tar.
2.3. Quando o display mostrar B (-7~7) gire o botão 1 para a
esquerda para reduzir o grave e para direita para aumentar.
2.4. Quando o display mostrar T (-7~7) gire o botão 1 para a esquerda para reduzir o agudo e para direita para aumentar.
2.5. Quando o display mostrar B (-9~9) gire o botão 1 para a
esquerda para aumentar o volume do speaker direito e reduzir o
do esquerdo e para direita para aumentar.o speaker esquerdo e
diminuir o direito
2.6. Quando o display mostrar F (-9~9) gire o botão 1 para a esquerda para aumentar o volume dos speakers direitos e reduzir
os traseiros e para direita para aumentar.os speakers traseiros e
diminuir os frontais.
3. Números/ (Number button 1~10 +)
3.1 No modo MP3, pressione o botão para selecionar a música. Por exemplo, se pressionar “1”, a primeira música será selecionada. Se pressionar “1” e “2” em cerca de três segundos, a
décima segunda música será selecionada.
3.2 No modo rádio, pressione o botão para selecionar o canal
ou a freqüência. Se selecionar um número de dois dígitos em
cerca de três segundos, você irá selecionar o canal; se selecionar um número de três ou quatro dígitos, um a um dentro de uma
faixa de 875~1080, você irá selecionar a freqüência. Segure e
pressione o botão para salvar um canal para uma posição
especificada.
4. Play/Pause/ (PP/ SCAN/ıı)
4.1 No modo MP3, pressione o botão para pausar
e, em seguida, pressione-o para tocar novamente.
4.2 No modo rádio, pressione e segure o botão
para procurar as estações de rádio automaticamente; na procura
automática, pressione o botão para cancelar.
5. Faixa anterior / (PR EV/ )
5.1 No modo MP3, pressione o botão para retroceder e voltar
na mesma. Pressione e segure-o para retroceder.
5.2 No modo rádio, pressione o botão para passar para ou tro
PORTUGUÉS
Apresentação do Produto
Suporte do rádio digital: 87.5M ~ 108M
Dispositivos suportados: USB, SD/ MMC card
Formato do Arquivo Principal: MP3
Função de memória Power-off: DC 12V
Tensão de entrada: DC 12V.
Potência máxima de saída de pico: 45W×4
Sinal de saída:
PO Max. = 28W (típico) (VC C= 14.4V, f= 1KHz, THD= 10%, RL= 4 Ω)
PO Max. = 21 W (típico) (VC C = 14.4V, f= 1KHz,THD = 1%, RL= 4 Ω)
Avisos importantes
• Conservar com cuidado este manual para eventuais
consultas futuras;
• Para eventuais reparos, dirigir-se exclusivamente ao
fabricante.
• Este manual é de conteúdo meramente ilustrativo. O fabricante reserva-se do direito de alter ar as características
gerais, técnicas e estéticas de seus produtos sem necessidade de aviso prévio.
1
7
2
8
3
9
4
10
5
11
6
12
Page 4
7
www.multilaser.com.br
6
canal, equivalente a função CH. Se pressionar o botão enquanto a freqüência mostrada no LED piscar duas vezes, a freqüência
de 0.1M irá diminuir ao pressionar o botão . Pressione e segure
o botão para buscar as estações de rádio para tr ás de maneira
semi-automática.
5.3 No modo MP3, pressione e segure o botão 5 para avançar
diretamente até a ultima pasta.
6. Próxima faixa / ( NE XT/ ):
6.1 No modo MP3, pressione o botão para avançar as faixas.
Mantenha-o pressionado para avançar nas músicas
6.2 No modo rádio, pressione o botão para avançar os outros
canais, equivalentes a função CH. Se pressionar o botão enquanto a freqüência mostrada no LED piscar duas vezes, a freqüência de 0.1M avançara ao pressionar o botão . Pressione e
segure o botão para buscar as próximas estações de rádio de
maneira semi-automática.
6.3 No modo MP3, pressione e segure o botão 6 para avançar
para a próxima pasta.
182mm
53mm

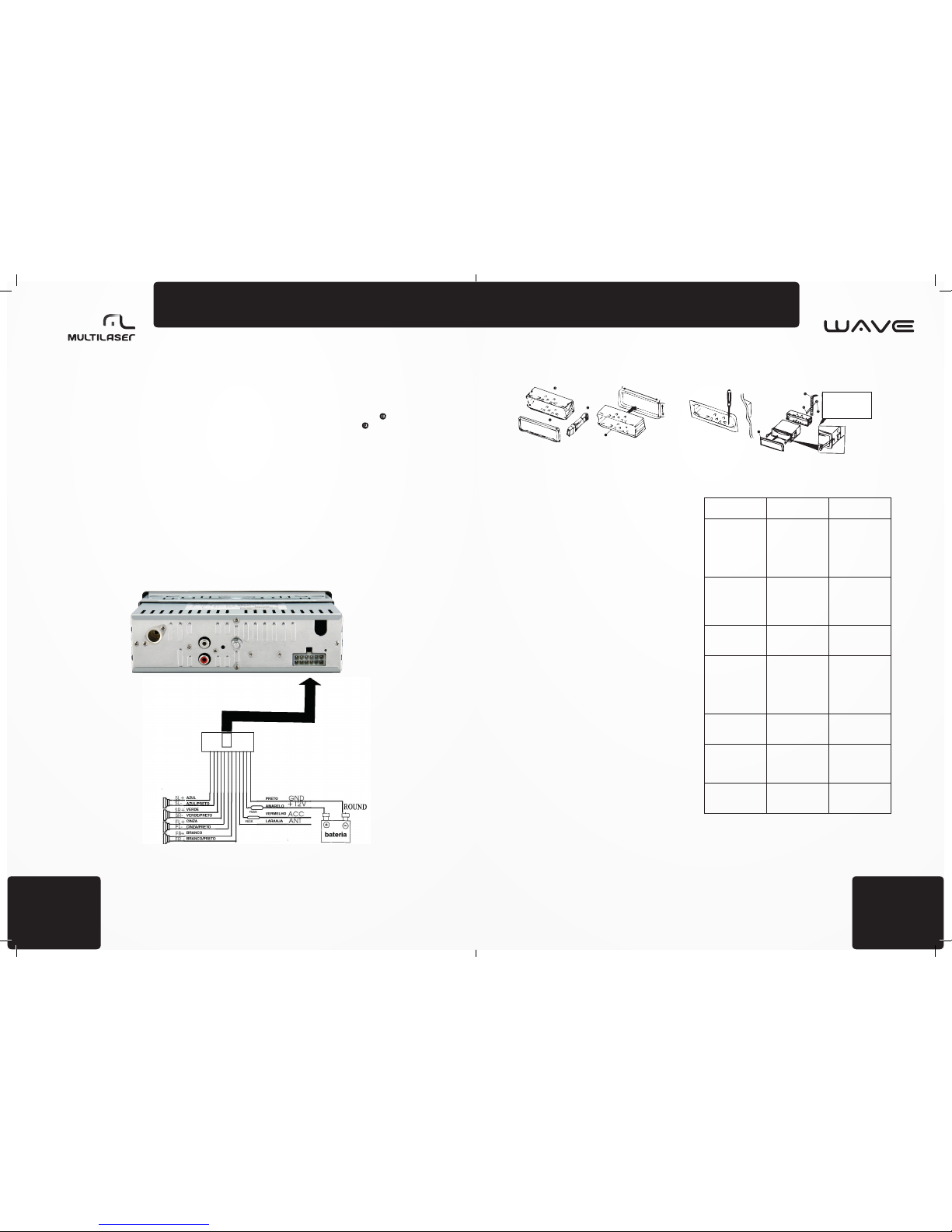

lista das peças
Coloque na manga de montagem
Dobre-as para baixo e
para fora para um ajuste
apertado, se necessário
Aperte os parafusos
do suporte da parte traseira e a ligação da parte
posterior, e fixe a unidade muito bem
Insira a chave no
conjunto, em seguida,
retire o conjunto através
do painel de indicadores
1
2 3
Instalação e Desinstalação
Esta é uma instalação de segurança, veja a ilustração e a instalação detalhada passo-a-passo.
Instalação:
Pressione o sistema hook lock da caixa de metal, e insira a caixa de metal no painel e, em seguida, empurre o dispositivo para
dentro da caixa de metal até travá-lo. Não instale o dispositivo em
lugar que dificulte a direção ou que possa machucar os passageiros por uma frenagem de emergência.
Atenção:
a) Certifique-se que todos os fios es tão bem ligados antes da instalação. Verifique se o dispositivo e todos os fios estão per feitos,
em seguida, pode ligar o dispositivo.
b) Para instalar o dispositivo adequadamente, utilize os nossos
acessórios. Se precisar de uma furadeira ou de realizar alterações necessárias durante a instalação, contate o revendedor mais
próximo.
Instalação:
Insira a chave de desmontagem no buraco da chave do dispositivo
até abrir o sistema hook lock,em seguida, segure o dispositivo e
retire a chave.
Resolução de Problemas
Se você tiver alguma dificuldade em lidar com alguns pro blemas mostrados na seguinte tab ela, primeiro verifique se os
fios estão ligados de maneira adequada . Se os fios estiverem
ligados adequadamente, mas os problemas p ersistirem, contate os representantes de s erviço mais próximos e não desmonte a máquina sozinho.
Defeitos Analisar as
causas
Soluções
Falha ao ser
ligado
Não está ligado Se a potência
do veículo está
instalada adequadamente, gire o
comutador para
ACC.
O fusível está
queimado
Certifique-se que
não há nenhum
curto-circuito na
linha e troque o
fusível
Sem som Está na função
mudo ou no volume mínimo.
Ajuste o volume
ao seu nível desejado.
Os fios estão ligados de maneira
não adequada
Verifique o diagrama de ligação
e certifique-se
que os fios estão
ligados adequadamente.
Falha na leitura
do cartão ou no
disco U
Mau contato Retire o disposi-
tivo e coloque-o
novamente.
Barulhos e distorção do som
Os cabos dos altofalantes estão
pressionados
pelos parafusos.
Verifique os cabos
dos alto-falantes.
Os cabos dos altofalantes estão
com curto-circuito
Conecte os fios
adequadamente.
7. 1.Chave de modo / (MODE) :
Pressione o botão para alternar entre os modos AU X, FM, CARTÃO e USB.
8. RPT / LIH
Durante a música, pressione rapidamente para alternar entre
Repetir e Aleatório. Segure o botão para ligar ou desligar as
luzes no botão
Page 5
9
www.multilaser.com.br
8
O rádio não
funciona
A antena não está
levantada ou a conexão está errada.
Conecte adequadamente a
antena e levantea ao máximo que
puder.
Sinal fraco Gire a antena à
direção correta
Parou de
funcionar
CPU pode não
funcionar normalmente
Desligue e ligue
novamente.
Os arquivos estão
danificados
Pule este arquivo
e selecione o
próximo arquivo.

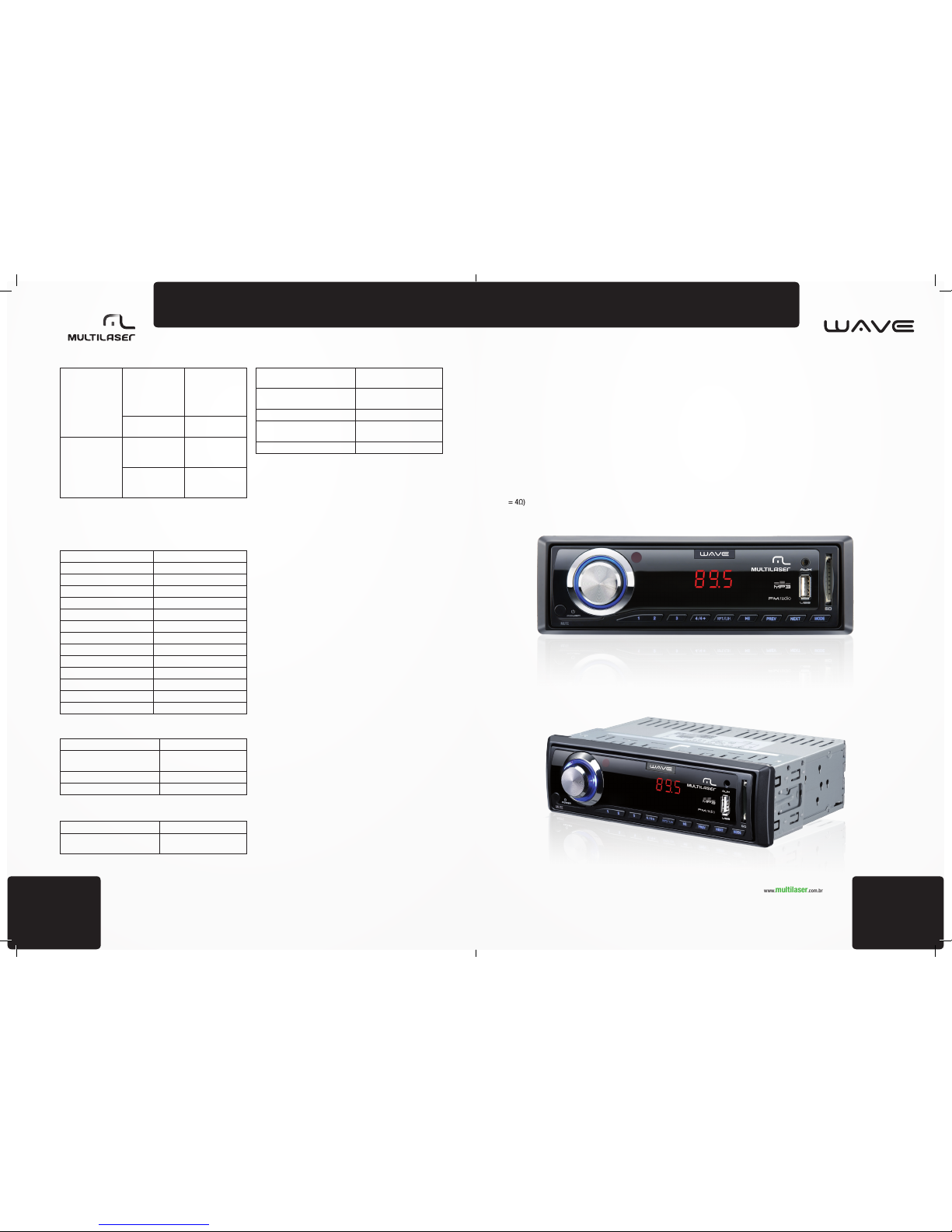

Especificações
FM
Faixa de Sintonia Intervalo de sintonia FM:
100 k Hz
Comutável
87.5 ~ 107.9 MHz
(etapa em 100 kHz)
Terminal aéreo conector aéreo externo
Freqüência intermediária 10.7 MHz
11 dB f
75 dB em 400 kHz
Relação sinal-ruído 65 dB (estéreo), 68 dB (mono)
Distorção harmônica em 1 kHz
0.7 % (estéreo), 0.5 % (mono)
Separação 33 dB em 1 kHz
Resposta de freqüência 30 ~ 15,000 Hz
Potência Amplificadora
Saídas saídas dos alto-falantes
(certifique-se da selagem
dos conectores)
Impedância dos alto-falantes 4 ~ 8 Ω
Saída máxima de energia 45 W 4 (em 4 Ω)
Geral
Saídas saídas de áudio
Potência do controle de
relé aérea lead
Impedância dos alto-falantes Bass ±9 dB em 100 Hz
Agudos ±9 dB em 10 kHz
Potência exigida 12 V DC bateria do carro
(pólo negativo)
Dimensões aproximadas 178 x 50 x 130 mm
Dimensões de montagem
aproximadamente
187 x 57 x137 mm
Peso Aproximadamente. 0.6 kg
Nota:
Esta unidade não pode ser conectada a u m pré-amplificador
ou um equalizador digital. O design e as e specificações estão sujeitas a alteração sem notificação prévia.
Todos os direitos reservados. Este documento é de propriedade do fabricante, não podendo ser reprod uzido, transmitido, transcrito, total ou parcialmente, sem au torização prévia
por escrito da mesma. Seu conteú do possui caráter técnicoinformativo. O fabricante reserva-se o direito de realizar as
alterações que julgar necessárias em seu conteúdo sem prévio aviso. Todos os nomes de empresas e produtos citados
são marcas registradas de seus respectivos p roprietários.
Fotos meramente ilustrativas. Componentes sujeitos à alteração sem prévio aviso.
Ouvir música acima de 85 decib éis pode causar danos ao
sistema auditivo (Lei Federal nº 11.291/06)
ENGLISH
Product Introduction
Support digital radio: 87.5M ~ 108M
Supported devices: USB, SD/ MMC card
Primary file format: MP3
Support power-off memory function
Input voltage: DC 12V
Max peak power output: 45 W×4
Output rating:
PO max = 28W (typica l) (VCC = 14.4V, f = 1kHz, THD = 10%,
RL = 4Ω)
PO max = 21W (typical) ( VCC = 14.4V, f = 1kHz, THD = 1%, RL
= 4Ω)
Page 6
11
www.multilaser.com.br
10

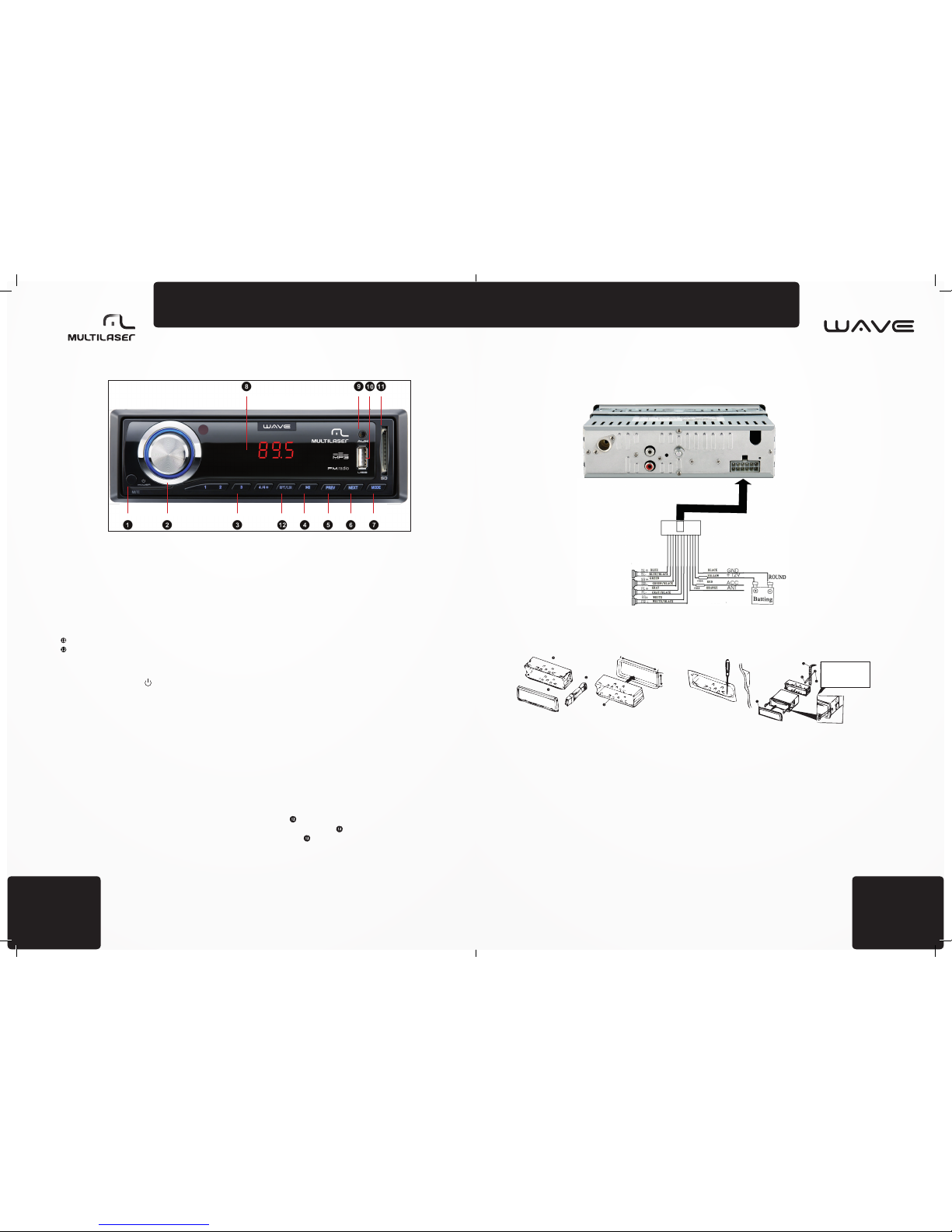

Wiring Diagram
Installation and Removal Steps
This is security installation, please refer to the illustration and detailed step-by-step installation.
Installation:
Press the hook lock of the metal case, and insert the met al case
into panel board, then push the device into the metal case until
lockup.
Don’t install the device in the place of impeding driving or may
hurt passenger by emergency brake.
Attention:
Front Panel Diagram
Power/ Mute
Code switch knob/ EQ
Number keys
Play/Paus e
Last track
Next tra ck
Mode-switch
LED screen
AUX input port
U disk port
Card slot port
RPT/ LIH
Panel Button operations
1. 1.P ower/ Mute (POWER/ ):
Short press to power it on. Long press to power it off. In
playing status, short press into Mute.Press it again to resume
the volume.
2. Code Switch Knob/ (EQ):
Press it to switch among main volume, bass, treble, balance, fader and EQ tunning it to right or left to adjust accordingly.
3. Numbers / (Number button 1 ~ 10 +)
3.1 No MP3 mode or boot pressione for selecting the music.
For exempla, pression is “1”, primeira music will you selected.
Pression is “1” and “2” em about three seconds, twelfth music
will you selected.
3.2 No radio mode, or boot pressione ou for selecting a frequency or channel. Um is selecting digit number dois em about
three seconds, or channel selecting você go, um selecting the
number of three ou four digits, um um to within ~ 875 amu faixa
of 1080, will be selecting a frequency você. Insurance and
pressione or boot to save posição um uma specified channel.
4. Play/Pause (PP/ SCAN/ıı)
4.1 In playing MP3, press 1.o pause; then, press it to play
again.
4.2 In radio, long press to search radio stations automatically;
in auto search, press to cancel it.
5. Last track / (P REV/ )
5.1 In playing MP3, press to skip up. Long press it to fast
rewind.
5.2 In radio, press to skip up to another channel, equivalent to
CH- function. If you press and frequency shown on LED s creen flickers twice, the frequency will jump 0.1M backwards when
you press . Long press to search radio stations backwards
semi-automatically.
5.3 Long press button 5 to go into last folder.
6. Next track / ( NE XT/ ):
6.1 In playing MP3, press to skip down. Long press it to fast
forward.
6.2 In radio, press to skip down to another channel, equivalent
to CH+ function. If you press and frequency shown on LED
screen flickers twice, the frequency will jump 0.1M forward when
you press . Long press to search radio stations forward
semi-automatically.
6.3 Long press button 6 to go into next folder.
7. Mode-switch / (MODE) :
Press to switch among U disk, CARD, FM and A UX mode.
8.RP T/LIH
In playing MP3,short press to switch between repeat and shuffle.Long press to Light on/off the key button.
Atenção:
a) Please make sure all of the wires are connected well before
installation. Check the device and all of the wire are fine then
you can power on the device.
b) In order to install the device properly, please use our accessories. If it needs to drill or have any necessary changes during
the installation process, please contact with the near by dealer.
182mm
53mm
Parts list
Putting in the mounting s leeve
Bend these clown
outward for a tight fit, if
necessary.
Fasten the rear bracket serows and back
side hamess, and fix the
unit well.
Inset key into the set
then pull the set out trow
dash board
1
2 3
Page 7
13
www.multilaser.com.br
12
Dismantling:
Insert the dismantling key into the key hole of device until the hook
lock is open, then get the device and key out.
Troubleshooting
If you come up against some problems shown in the following
table, please first check if wires ar e properly connected. If wires are properly connected bu t there are still problems, please
contact the nearest ser vice agents and do not disassemble the
machine by yourself.
Faults Analyze Causes Solutions
Failure of being
powered on
It is not powered onIf the vehicle
power is properly
installed, turn the
shift knob to ACC.
Fuse is burnt. Ma ke sure no
short circuit
occurs on the line
and replace the
fuse.
It is mute or the
volume is at zero.
Adjust the volume
to your required
level.
Wires are improperly connected.
Check the wiring
diagram and make
sure wires are
properly connected.
Poor contact Please pull out
the device and
reinsert it.
Noises and sound
distortion
Speaker cables
are pressed by
screws.
Check the speaker
cables.
Speaker cables
are short-circuited.
Properly connect
wires.
Failure of Radio Antenna is not
pulled out or connection is wrong.
Properly connect
the antenna and
pull it out as long
as possible.
Weak signal Rotate the an-
tenna to proper
direation.
Stop working CPU can not work
normally.
Turn off the power
and power it on
again.
Files are damaged.
Skip this file and
please select next
file.
Specifications
FM
Tuning range FM tuning interval:
100 k Hz
switchable
87.5 ~ 107.9 MHz
(at 100 kHz step)
Aerial terminal Ex ternal aerial connector
Intermediate frequency 10.7 MH z
Usable sensitivity 11 dB f
Selectivity 75 dB em 400 kHz
Signal-to-noise ratio 65 dB (stereo), 68 dB (mono)
Harmonic distortion at 1
kHz
1 kHz
0.7 % (stereo), 0.5 % (mono)
Separation 33 dB at 1 k Hz
Frequency response 30 ~ 15,000 Hz
Power amplifier section
Outputs Speaker outputs
(sure seal connectors)
Speaker impedance 4 ~ 8 Ω
Maximum power output 45 W 4 (em 4 Ω)
General
Outputs Audio outputs
Power aerial relay control
lead
Tone controls Bass ±9 dB at 100 Hz
Treble ±9 dB at 10 kHz
Power requirements 12 V DC car battery
(negative earth)
Dimensions Approx. 178 x 50 x 130 mm
Mounting dimensions Approx. 187 x 57 x137 mm
Mass Approx. 0.6 kg
Note:
This unit cannot be connected to a digital preampl ifier or an
equalizer. Design and specifications are subject to change
without notice.
Page 8
14
www.multilaser.com.br
Loading...
