KERESKEDELMI INFORMÁCIÓ A FOGYASZTÓ RÉSZÉRE COMMERCIAL INFORMATION FOR THE CONSUMER

HU SZERELÉSI, HASZNÁLATI ÉS KARBANTARTÁSI ÚTMUTATÓ GB INSTALLATION, USE AND MAINTENANCE INSTRUCTION

SLT968 SLT970 SLT971

MŰSZAKI INFORMÁCIÓK

TECHNICAL INFORMATION

Típus: FSED - FSEA / TYPE: FSED - FSEA

Page 2

Page 3

A terméken, vagy a csomagolásán található szimbólum azt jelzi, hogy ezt a terméket nem lehet háztartási hulladékként kezelni. Ehelyett elektromos és elektronikus készülékek

újrahasznosítására szolgáló gyűjtőpontokon kell leadni. A termék megfelelő elhelyezésének

biztosításával Ön segít a környezetre és az emberi egészségre gyakorolt olyan lehetséges

negatív hatások megelőzésében, amelyek különben terméke nem megfelelő hulladékkezelésének következtében előállnának. A termék újrahasznosításával kapcsolatos

további, részletes információkért vegye fel a kapcsolatot a helyi városi hivatallal, a háztartási hulladékok kezelésével foglalkozó szolgáltatóval, vagy azzal az üzlettel, ahol a terméket vásárolta. Ezt a készüléket az Európai Parlament és a Tanács 2012/19/EU az elektromos és elektronikus berendezések hulladékairól szóló irányelve (WEEE) szerint jelölték meg. The symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product. This appliance is marked according to the European directive 2012/19/EC on waste electrical and electronic equipment (WEEE).

Page 4

TARTALOMJEGYZÉK

Figyelmeztetések Felhasználások SLT968 telepítése

Működés

Karbantartás

Page 5

FIGYELMEZTETÉSEK

Gyermekek, vagy korlátozott

cselekvőképességű személyek

a készüléket felügyelet nélkül nem használhatják. Gyermekek számára felügyeletet kell biztosítani, hogy ne játszhassanak a készülékkel. A légelszívást nem szabad keresztül vezetni, vagy bekötni

olyan csővezetékbe, amely

nem elektromos energiával

üzemelő berendezések

égéstermékeinek elvezetésére

szolgál (pl. központifűtés, radiátorok, vízmelegítők, stb.). A távozó levegő elvezetését

kérjük, az illetékes hatóságok

által előírt, vonatkozó

szabályok szerint készítse el.

A helyiséget megfelelő szellőztetéssel kell ellátni, ha

egyidejűleg használják az

elszívóernyőt és a nem

elektromos energiával (pl. gáz-, olaj-, vagy széntüzelés)

működtetett készülékeket.

Az elszívóernyő, amikor elszívja a levegőt, a környezetihez

képest negatív nyomást állíthat

elő a helyiségben, ami nem

lépheti túl a 0,04 mbar értéket annak érdekében, hogy

elkerüljük a fűtési hőforrásból

származó füstgázok beszívását. Ezért a helyiséget légbeszívó nyílással kell ellátni, ami

lehetővé teszi a friss levegő

állandó beáramlását.

Ha az elszívóernyőben lévő

minősítési címkén a

szimbólum látható, a készülék II. osztályú besorolásban készült, és nem igényel földelést.

Ha az elszívóernyőben lévő

minősítési címkén a

szimbólum nem látható, a készülék I. osztályú besorolásban készült, és le kell földelni.

A készülék elektromos csatlakoztatásakor győződjön meg róla, hogy a csatlakozódobozban

földelőcsatlakozó is van, és a

feszültség értéke megegyezik a készülék belsejében található címkén lévő értékkel.

A tisztítás és karbantartás

megkezdése előtt a készüléket

le kell választani az elektromos hálózatról.

Ha a készülék nem rendelkezik vele egybeépített kábellel és csatlakozódugóval, de rendelkezik egyéb, a hálózatról való egypólusú lekapcsolási

lehetőséget biztosító eszközzel, amelynek érintkezői között

legalább 3 mm nyitási távolság van, az ilyen leválasztó készülékeket a rögzített szerelés keretében kell elhelyezni.

Ha a készüléket ellátták tápkábellel és csatlakozódugóval, olyan helyre kell felszerelni, ahol a csatlakozóaljzat könnyen elérhető.

Page 6

A készülék közvetlen

FELHASZNÁLÁSOK

közelében ne használjon olyan anyagokat, amelyek könnyen meggyulladhatnak. Kérjük, sütés közben fokozott figyelemmel járjon el, mert az olajos zsír rendkívül

tűzveszélyes. Rendkívüli

gyúlékonysága miatta az olaj különösen veszélyes. Ne használjon lefedetlen elektromos grilleket. A

lehetséges tűzveszély

elkerülése érdekében a

zsírszűrő tisztítására és a

zsírlerakódások eltávolítására vonatkozó összes útmutatást szigorúan be kell tartani.

Az SLT968 EM és SLT 968 EM modellek csak akkor használhatók, ha ugyan azon gyártó által

készített külső motorokhoz csatlakoztatják

azokat.

Az SLT968 és SLT969 modelleket belső

motorokkal szerelték fel.

PANEL KINYITÁSA

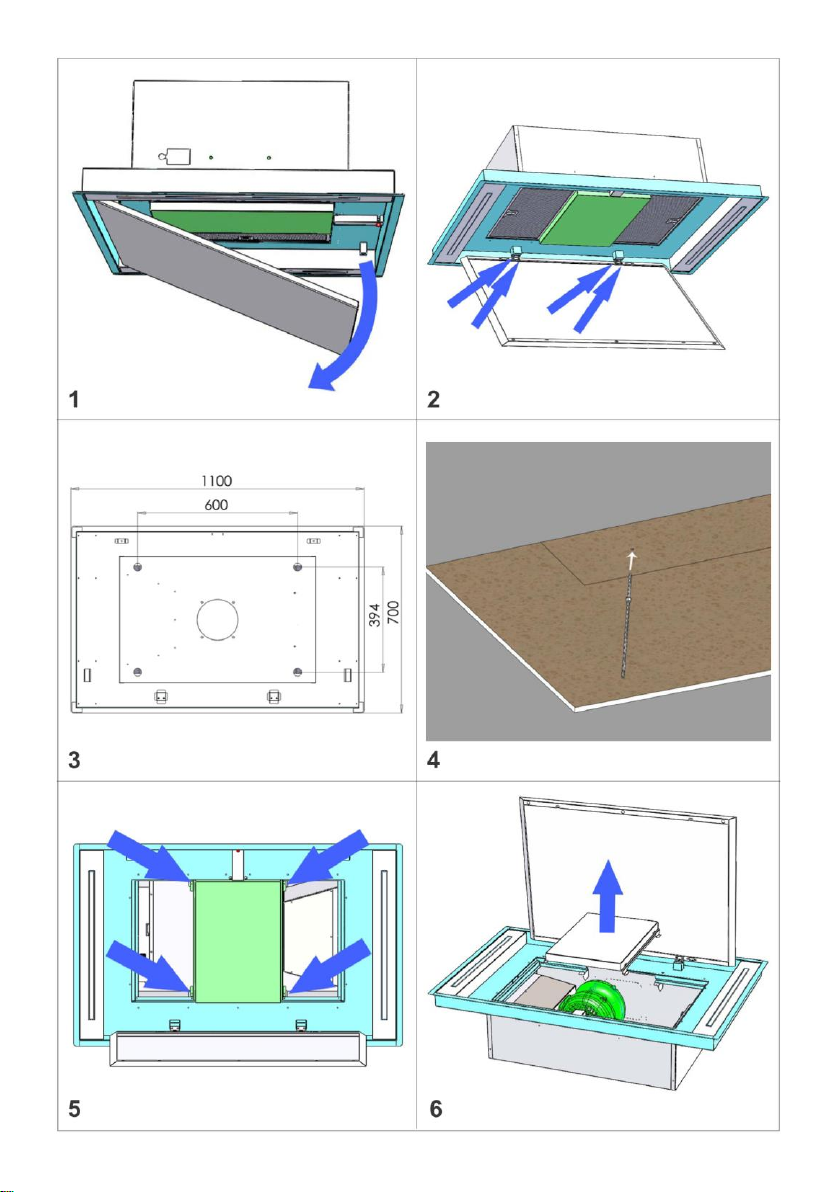

A zsírszűrőt takaró panelt ki lehet nyitni, ha a

panelt oldalt enyhén megnyomjuk, ahogy azt az

1. ábra mutatja. Annak érdekében, hogy biztosíthassuk az

elszívóernyő kifogástalan működését, a

készüléket a padlótól 2000 - 2100 mm távolságban kell felszerelni.

Mielőtt hozzákezd a készülék felszereléséhez, kérjük, ellenőrizze az összes alkatrészt

nincsenek-e megsérülve, ha igen vegye fel a kapcsolatot a forgalmazóval, és ne kezdje el a szerelést. Továbbá kérjük, gondosan olvassa el az alábbi szerelési útmutatót.

- Legfeljebb 5 méter hosszú elszívóvezetéket alkalmazzon.

- Korlátozza a könyökök számát a

csővezetékben, mert minden könyök 1 m egyenes cső légszállításával csökkenti az elszívóernyő légszállító kapacitását. (Pl.: ha 2 db 90 ° könyököt használ, az egyenes csővezeték

hossza nem lehet több, mint 3 méter).

- Kerülje a hirtelen irányváltásokat.

- A csővezeték teljes hosszában 150 mm állandó

átmérőjű, vagy ezzel azonos keresztmetszetű

vezetéket használjon.

- Az érvényben lévő szabványok által elfogadott csővezetékeket használjon.

Page 7

SLT968 TELEPÍTÉSE

Vegye ki a terméket a csomagolásból, és helyezze egy megfelelő felületre: javasoljuk olyan puha anyag alkalmazását, mint szivacs, vagy ruha. Ez az információ nagyon fontos a gipszkarton álmennyezet kialakításához. A telepítés velejárója a gipszkarton álmennyezet lesüllyesztése, mert a készüléket a padlótól mért legfeljebb 2100 mm távolságra lehet felszerelni a

megfelelő működés és teljesítmény érdekében.

A készüléket legalább 300 mm és legfeljebb 480

mm távolságban lehet a szilárd mennyezettől

elhelyezni.

Abban az esetben ha a mennyezettől mért

távolság nagyobb, mint a fent említett érték, használjon hosszabb menetes szárakat. A felszerelés megkönnyítése érdekében

javasoljuk, hogy csak az elszívóernyő melletti

fémszerkezetet készítse el, gipszkarton használata nélkül. Kérjük, vegye figyelembe, hogy a nyílás, amelybe az elszívóernyőt behelyezi 1065 x 665 mm méretű kell legyen, és a gipszkarton súlyát nem szabad ráterhelni az

elszívóernyőre. Az elszívóernyő telepítési helyének közelében biztosítson elektromos betáplálási lehetőséget és csatlakozási lehetőséget egy 150 mm átmérőjű, vagy azzal egyenértékű keresztmetszettel rendelkező elszívó vezetékre, amely a levegő elszívását biztosítja.

Jelölje be a készülék felszereléséhez szükséges furatok helyét a szilárd mennyezeten (3. ábra).

Az előzőleg bejelölt helyen 8 mm átmérőjű

fúrószárral fúrja ki a lyukakat, helyezze be a készülékkel együtt szállított metrikus dübeleket és a menetes szárakat a furatokba (4. ábra). A készüléket úgy tervezték, hogy a légkifúvó nyílás a rövid oldalon helyezkedik el, azonban az alábbi leírást követve megválaszthatja az

elszívóernyőnek azt az oldalát, amelyen az elszívott levegőt továbbítja: nyissa ki a panelt, kövesse a „FELHASZNÁLÁS” című fejezetben leírtakat és vegye ki a zsírszűrőt.

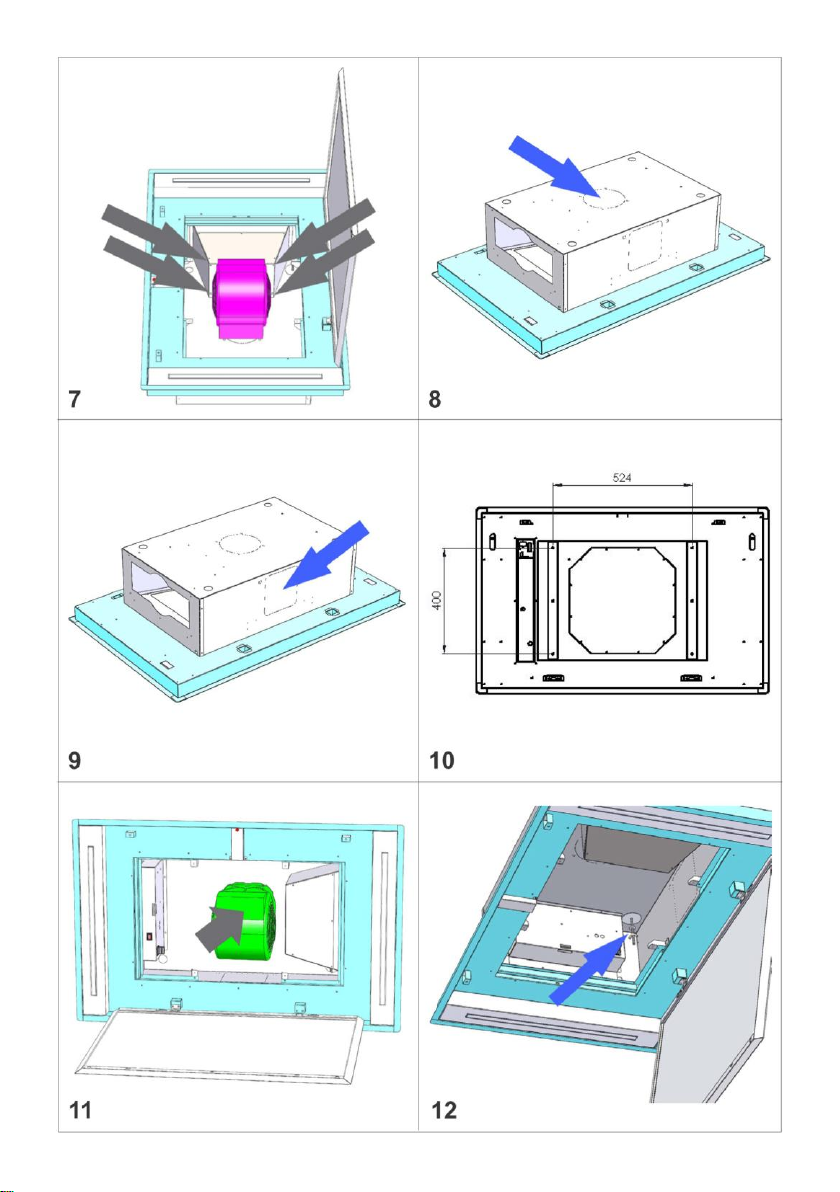

Az 5. ábrán látható módon vegye ki a 4 darab csavart. Az 6. ábrán látható módon vegye ki az alsó lemezt. Az 7. ábrán látható módon vegye ki

a motort rögzítő csavarokat. Készítsen lyukat vagy az elszívóernyő felső

oldalán középen (8. ábra), vagy a hosszabbik oldalán középen (9. ábra). A fém borítást, amelyre előzőleg ráhelyezte a

motort, rögzítse a készülékkel együtt szállított csavarokkal. (10. ábra). Ha a motor kifúvó

nyílással felfelé történő beszerelését választja, a

telepítéshez nem szükséges a motor megtámasztására szolgáló fémlemez használata, mert a motort közvetlenül az

elszívóernyő szerkezetéhez kell rögzíteni, ahogy

azt a 11. ábra mutatja.

Vigye az elszívóernyőt közel a mennyezethez,

végezze el az elektromos bekötést és a

légkivezető csatorna összekötését is. Szerelje fel az elszívóernyőt a mennyezetre és

rögzítse a készülékkel együtt szállított anyacsavarokkal a menetes szárakhoz. (12. ábra).

Ha azt a megoldást választja, hogy a légkivezető nyílás az elszívóernyő rövid oldalán legyen, a légkivezető csatorna felszerelése könnyebb

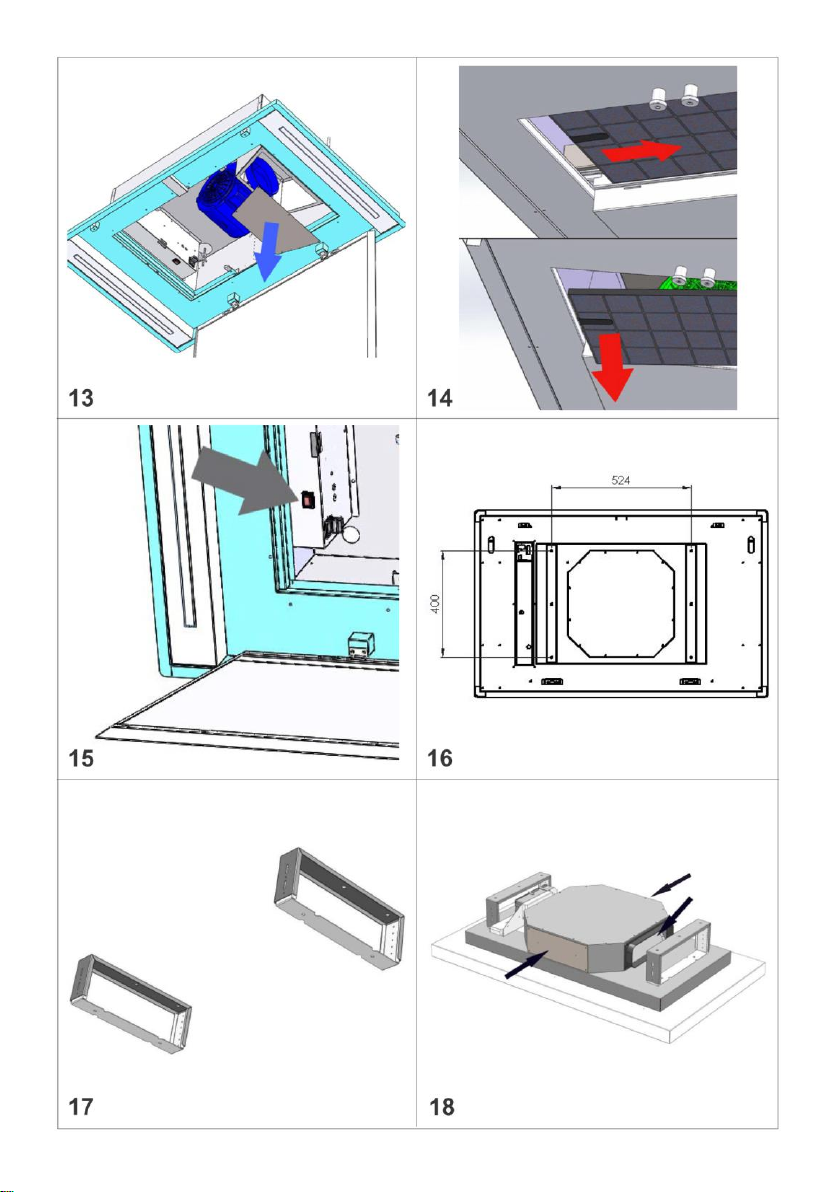

lehet, ha a 13. ábrán mutatott módon leveszi a burkolatot.

A gipszkartonszerkezet nem támaszkodhat az elszívóernyőre.

SZŰRŐ VÁLTOZAT

Abban az esetben ha a készüléket szűrő

üzemmódban használják, a 14. ábra látható módon be kell helyezni az aktivált aktívszén szűrőt. A párának a gipszkarton bemélyedéséből

történő kivezetésére szolgáló elszívó

légcsatornát ebben az esetben is fel kell szerelni.

Page 8

SLT968 H200-SLT971

SLT968-SLT970-SLT971

KÜLSŐ MOTOR

SLT970

SZABADON ÁLLÓ - SZŰRŐ

VÁLTOZAT TELEPÍTÉSE

Vegye ki a terméket a csomagolásból, és

helyezze egy megfelelő felületre: javasoljuk

puha anyag alkalmazását, mint pl. szivacs, vagy ruha. Nyissa ki az üvegpanelt, az 1. ábrán látható

módon fordítsa el és vegye ki a zsírszűrőket. ABBAN AZ ESETBEN, HA AZ ELSZÍVÓERNYŐ

ÜVEG PANELLEL ÉRKEZIK, A TELEPÍTÉS

MEGKEZDÉSE ELŐTT, AZ ÜVEG ESETLEGES

MEGSÉRÜLÉSÉNEK ELKERÜLÉSE ÉRDEKÉBEN JAVASOLJUK, HOGY VEGY KI AZT A NYOLC DARAB CSAVAR KICSAVAROZÁSÁVAL, A 2. ÁBRÁN LÁTHATÓ MÓDON. Ahova a készülék felszerelését tervezi, készíteni

kell egy, a következő méretű nyílással rendelkező négyszögletes bemélyedést:

1065x665 mm, SLT968 h:200 modell 865x515 mm, SLT971 Cm.90 modell 1165x615 mm, SLT971 Cm.120 modell A mélység 200 és 280 mm között kell legyen.

ÉPÍTSE BE AZ ELSZÍVÓERNYŐT A

MENNYEZETBE, CSATLAKOZTASSA RÁ A LÉGKIVEZETÉS LÉGCSATORNARENDSZERÉT, ALAKÍTSA KI AZ ELEKTROMOS CSATLAKOZÁST, MAJD KÉSZÍTSE EL A GIPSZKARTONSZERKEZETET. A bemélyedést dugaszolóaljzattal, és 150 mm

átmérőjű kerek, vagy azzal azonos keresztmetszetű légcsatornával kell ellátni a levegő kivezetéséhez. Az SLT 968 modell

számára a 16. ábrán látható módon, az SLT 971 modell számára a 22. ábrán látható módon fúrja ki a lyukakat a mennyezeten, helyezze be a

műanyag dübeleket és rögzítse a mennyezeti tartókonzolokat a 17. ábrának megfelelően. A

mennyezeti tartókonzolok teleszkóposak, így a

mennyezet és az elszívóernyő közötti

magasságukat 80 mm-re lehet beállítani.

A 18. ábrán látható elrendezésnek megfelelően három légkivezetési lehetőség közül választhat: rögzítse a légkivezető műanyag peremet a kiválasztott kivezetőnyíláshoz, a fennmaradt kivezetéseket megfelelő fém burkolattal zárja le,

ahogy azt a 18. ábra mutatja. Vigye az

elszívóernyőt közel az előzőleg felszerelt

konzolokhoz, majd a készüléket csatlakoztassa az táphálózatra. A 19. ábrán látható módon

rögzítse az elszívóernyőt a mennyezetre a

mellékelt csavarokkal.

Az SLT 968 - 970 - 971 gyártmányokat, amelyek

külső motorral üzemelnek, ugyan olyan módon

lehet felszerelni, mint a beépített motorral

rendelkezőket, és ahogy azt már az előző

fejezetekben ismertettük. Az elszívóernyő felszerelése után kövesse a távoli motor leírásában található útmutatásokat a telepítés befejezéséhez. A távoli motor kábelét a mennyezeti

elszívóernyőn elhelyezett megfelelő sorkapocsra

(6-utas elosztó) kell kötni.

Vegye ki a terméket a csomagolásból, és

helyezze egy megfelelő felületre: javasoljuk

puha anyag alkalmazását, mint pl. szivacs, vagy ruha.

Nyissa ki az üvegpanelt, az 1. ábrán látható módon fordítsa el és vegye ki a zsírszűrőket.

A TELEPÍTÉS MEGKEZDÉSE ELŐTT, AZ ÜVEG ESETLEGES MEGSÉRÜLÉSÉNEK ELKERÜLÉSE ÉRDEKÉBEN VEGY KI AZOKAT A NYOLC DARAB CSAVAR KICSAVAROZÁSÁVAL, AZ ÁBRÁN LÁTHATÓ MÓDON. 2. ELEKTROMOSAN VÁLASSZA LE A LED RÚDLÁMPÁT A SPECIÁLIS

KÉTPÓLUSÚ VEZÉRLŐ ELEM

HASZNÁLATÁVAL, ÉS A TELEPÍTÉS BEFEJEZÉSE UTÁN HELYEZZE VISSZA AZ ÜVEGPANELEKET ÉS AZ ELEKTROMOS VEZETÉKEZÉST.

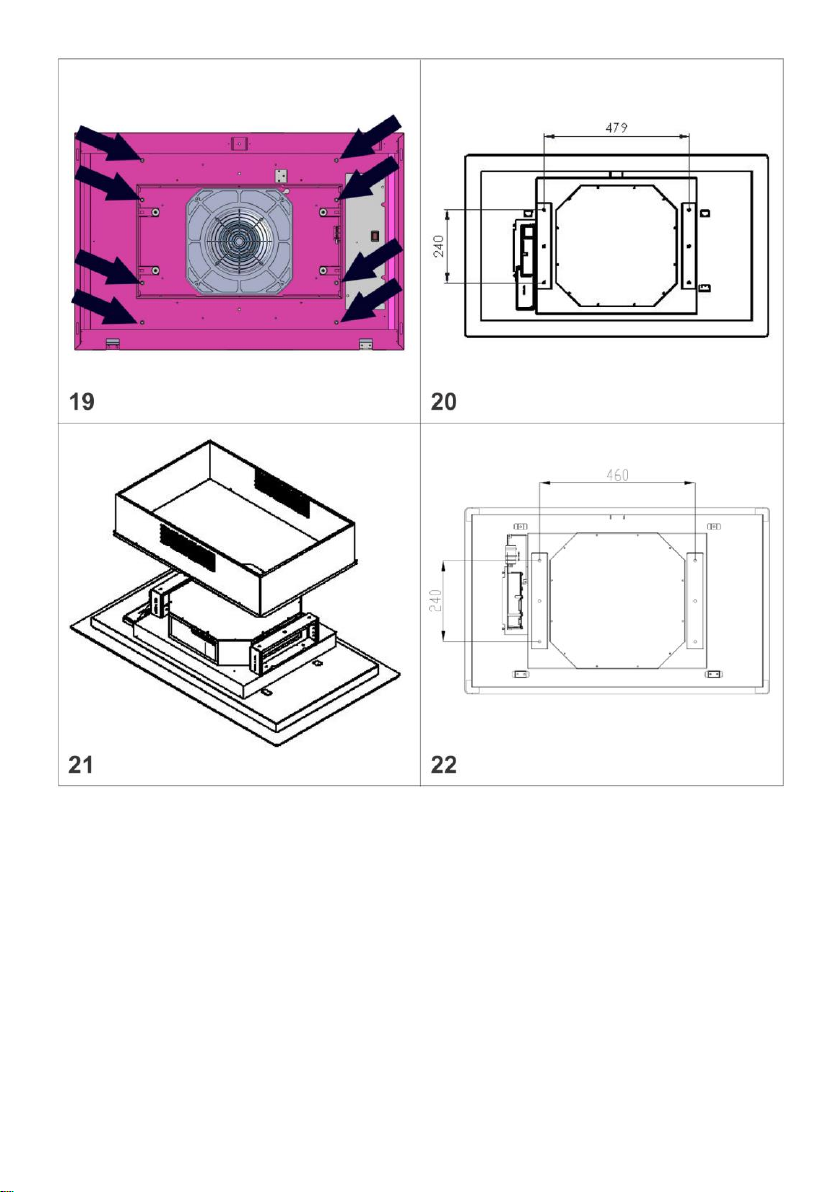

A 20. ábra szerint fúrja ki a lyukakat a

mennyezeten, helyezze be a műanyag

dübeleket és rögzítse a mennyezeti tartókonzolt a 17. ábrán látható módon. A teleszkópos konzolokat, amelyeket hosszában be lehet állítani, a minimálisan kitolt állapotukban kell rögzíteni.

Közelítse az elszívóernyőt az előzőleg felszerelt

konzolokhoz, és a készüléket csatlakoztassa az táphálózatra.

A 19. ábrán látható módon rögzítse az elszívóernyőt a mennyezetre a mellékelt csavarokkal.

Page 9

SLT970

BEÉPÍTETT

ELSZÍVÓBERENDEZÉS

VÁLTOZAT TELEPÍTÉSE

Vegye ki a terméket a csomagolásból, és

helyezze egy megfelelő felületre: javasoljuk

puha anyag alkalmazását, mint pl. szivacs, vagy ruha.

Nyissa ki az üvegpanelt, az 1. ábrán látható

módon fordítsa el és vegye ki a zsírszűrőket.

A TELEPÍTÉS MEGKEZDÉSE ELŐTT, AZ

ÜVEG ESETLEGES MEGSÉRÜLÉSÉNEK ELKERÜLÉSE ÉRDEKÉBEN VEGY KI AZOKAT A NYOLC DARAB CSAVAR KICSAVAROZÁSÁVAL, AZ ÁBRÁN LÁTHATÓ MÓDON. 10. ELEKTROMOSAN VÁLASSZA LE A LED RÚDLÁMPÁT A SPECIÁLIS

KÉTPÓLUSÚ VEZÉRLŐ ELEM

HASZNÁLATÁVAL, ÉS A TELEPÍTÉS BEFEJEZÉSE UTÁN HELYEZZE VISSZA AZ ÜVEGPANELEKET ÉS AZ ELEKTROMOS VEZETÉKEZÉST.

Beépített telepítés esetén nem szükséges a

rozsdamentes acél külső burkolat (21. ábra).

három légkivezetési lehetőség közül választhat: rögzítse a légkivezető műanyag peremet a kiválasztott kivezetőnyíláshoz, a fennmaradt kivezetéseket megfelelő fém burkolattal zárja le,

ahogy azt a 6. ábra mutatja.

Vigye az elszívóernyőt közel az előzőleg

felszerelt konzolokhoz, majd a készüléket csatlakoztassa az táphálózatra.

A 6. ábrán látható módon rögzítse az

elszívóernyőt a mennyezetre a mellékelt

csavarokkal.

A négyszögletes bemélyedést, amelybe a készüléket behelyezik 850 mm x 470 mm

méretűre kell kialakítani, 160 mm és 240 mm

közötti mélységgel.

ÉPÍTSE BE AZ ELSZÍVÓERNYŐT A

MENNYEZETBE, CSATLAKOZTASSA RÁ A LÉGKIVEZETÉS LÉGCSATORNARENDSZERÉT, ALAKÍTSA KI AZ ELEKTROMOS CSATLAKOZÁST, MAJD KÉSZÍTSE EL A GIPSZKARTONSZERKEZETET.

A bemélyedést dugaszolóaljzattal, és 150 mm

átmérőjű kerek, vagy azzal azonos keresztmetszetű légcsatornával kell ellátni a levegő kivezetéséhez.

A 17. ábra szerint fúrja ki a lyukakat a mennyezeten, helyezze be a műanyag dübeleket és rögzítse a mennyezeti tartókonzolt a 3. ábrán látható módon.

A mennyezeti tartókonzolok teleszkóposak, így a

mennyezet és az elszívóernyő közötti

magasságukat 80 mm-re lehet beállítani. A 6. ábrán látható elrendezésnek megfelelően

Page 10

MŰKÖDÉS

RC001

: Világítás BE/KI parancs.

: Motor BE (1-es sebességfokozat) / motor KI parancs.

: Szívási teljesítmény csökkentése.

: Szívási teljesítmény növelése.

: 10 perc időkapcsoló.

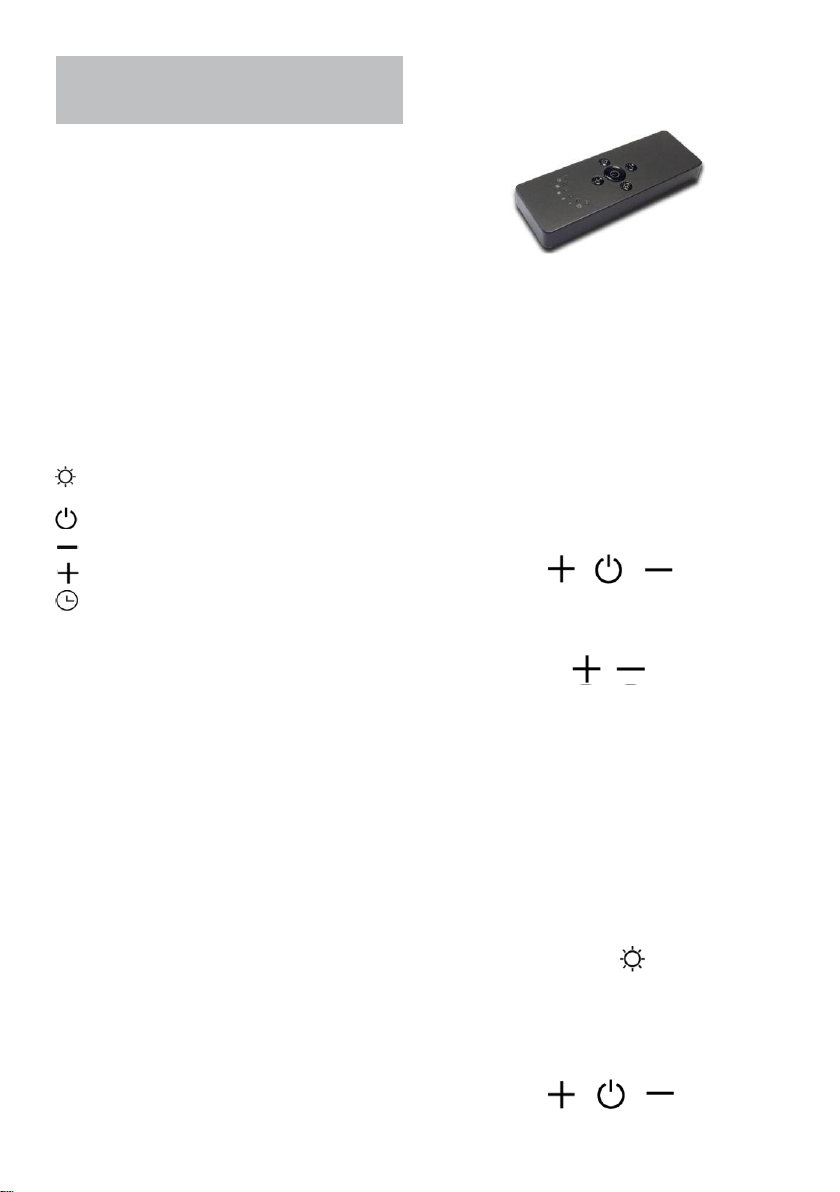

TÁVIRÁNYÍTÓ

A távirányító a légcsatornázható elszívóernyők távoli működtetésére szolgál.

MŰSZAKI ADATOK

- Alkáli elem tápellátás: 12 V mod. 27 A

- Működési frekvencia: 433,92 MHz

- Kombinációk: 32,768

- Max. fogyasztás: 25 mA

- Üzemi hőmérséklet: -20 ÷ + 55 °C

- Méretek: 130 x 45 x 15 mm.

MŰKÖDÉSI LEÍRÁS

A távadón 5 nyomógomb található, amelyek az

elszívóernyő kezelésére szolgálnak az alább

leírt módon:

FÉNYSZABÁLYOZOTT VILÁGÍTÁSFUNKCIÓ

EZ A FUNKCIÓ LEHETŐVÉ TESZI A

VILÁGÍTÁS 20% ÉS 100% KÖZÖTI

SZABÁLYOZÁSÁT A TÁVIRÁNYÍTÓN LÉVŐ

VILÁGÍTÁS GOMB FOLYAMATOS NYOMVA TARTÁSÁVAL.

MŰKÖDÉSE A KÖVETKEZŐ:

- ELSZÍVÓERNYŐ VILÁGTÁS KIKAPCSOLVA, A VILÁGÍTÁS GOMB RÖVID MEGNYOMÁSÁVAL VILÁGÍTÁS 100%.

- VILÁGÍTÁS 100%, A GOMB MEGNYOMÁSÁVAL A VILÁGÍTÁS KIALSZIK.

- VILÁGÍTÁS 100%, A GOMB FOLYAMATOS

NYOMVA TARTÁSÁVAL A FÉNYERŐ

CSÖKKEN.

- HA A FÉNYERŐ CSÖKKENTÉSE, VAGY NÖVELÉSE KÖZBEN ELENGEDI A GOMBOT, A FÉNY MEGTARTJA AZ ELENGEDÉSKOR MEGLÉVŐ EREJÉT.

- HA SZABÁLYOZOTT FÉNYERŐ ESETÉN A GOMBOT MEGNYOMJA ÉS FOLYAMATOSAN

NYOMVA TARTJA, A FÉNYERŐ A

KORÁBBIVAL ELLENTÉTES IRÁNYBAN VÁLTOZIK.

KEZDETI ÜZEMÁLLAPOT

A gyártó a távirányító egységet használatra kész állapotban, a gyárban beállított kóddal együtt szállítja

MŰKÖDÉSI MÓD

Normál konfiguráció: Normál konfiguráció esetén az összes

„elszívóernyő távirányító rendszert” azonos

átviteli kóddal látják el. Abban az esetben, ha azonos helyiségben, vagy egymáshoz közel két

elszívóernyő távirányító rendszert telepítenek, a rendszerek befolyásolhatják egymás működését.

Ezért az egyik távirányító kódját meg kell változtatni.

Új átviteli kód generálása:

A távirányító rendszer előre beállított kódot

tartalmaz. Ha új kódra van szükség, a következő módon kell eljárni: Egyszerre nyomja meg a következő gombokat:

és tartsa lenyomva két másodpercig. Ha a LED

égők világítanak, nyomja meg a következő

gombokat:

(5 másodpercen belül). A LED 3 felvillanása azt jelzi, hogy az eljárás sikeresen befejeződött.

FIGYELMEZTETÉS! A művelet véglegesen törli az előző kódokat.

Új átviteli kód betanítása:

Ha a távirányítóban megváltoztatja az átviteli

kódot, az elszívóernyő elektronikus központi egységében az új kód beállítását a következő

módon kell elvégezni:

Nyomja meg az elszívóernyő fő

kikapcsológombját, majd állítsa helyre az elektronikus szabályozó egység áramellátását.

Az ezt követő 15 másodpercen belül nyomja meg

a világítás nyomógombot ezzel szinkronizálja a központi egységet a kóddal.

A gyári konfiguráció visszaállítása:

A gyári konfiguráció visszaállításához kövesse az alább ismertetett folyamatot: egyszerre nyomja meg a következő gombokat:

Page 11

és tartsa lenyomva 2 másodpercig. Ha a LED

FIGYELMEZTETÉS Az elemeket minden évben ki kell cserélni a távadó optimális hatótávolságának biztosítása érdekében. A lemerült elemek kicseréléséhez vegye le a

műanyag fedelet, vegye ki az elemet és

cserélje ki egy újra, eközben ügyeljen az

elem megfelelő polaritására. Elemeket megfelelő gyűjtőedényben kell

elhelyezni.

Az alábbi termék: RC001 távirányító teljesíti az AZ EURÓPAI PARLAMENT ÉS A TANÁCS 1999/5/EK IRÁNYELVÉT a

rádióberendezésekről és a távközlő végberendezésekről, valamint a megfelelőségük kölcsönös elismeréséről.

FIGYELMEZTETÉS Bármilyen kiegészítés, vagy módosítás, amely a megfelelőségi tanúsítvány tulajdonosának kifejezett engedélye nélkül történik, érvénytelenítheti a felhasználónak a készülék működtetésével kapcsolatos jogait.

KARBANTARTÁS

égők világítanak, nyomja meg a következő

gombokat

(5 másodpercen belül). A LED 6 felvillanása azt jelzi, hogy az eljárás sikeresen befejeződött.

FIGYELMEZTETÉS! A művelet véglegesen törli az előző kódokat.

Vészkapcsoló:

Abban az esetben , ha a távirányító nem

működik, nyomja meg a vészkapcsoló gombot a

készülék kikapcsolásához. Az összes szükséges javítás elvégzése után állítsa vissza a vészkapcsolót.

A pontos karbantartás garantálja a berendezés

jó működését és hosszú élettartamát. A zsírszűrővel különös óvatossággal kell eljárni: ahhoz, hogy hozzáférjen a szűrőhöz, kövesse a

PANEL NYITÁSA fejezetben leírtakat.

Távolítsa el a zsírszűrőt a speciálisan erre a

célra kialakított fogantyú segítségével. A

zsírszűrő tisztítás utáni visszahelyezéséhez

végezze el ugyan azokat a műveleteket, de fordított sorrendben.

Az aktívszén szűrő eltávolításához, ha van ilyen

a készülékben, kövesse ugyan azokat a

lépéseket, mint a zsírszűrő esetében. Az aktívszén szűrő közvetlenül a zsírszűrő felett

helyezkedik el. A készülék tisztításához langyos víz és természetes mosószerek szükségesek, a súroló hatású termékeket kerülni kell.

Ha tápkábel megsérült, a veszélyek elkerülése érdekében a gyártónak, az általa megbízott szervizszervezetnek, vagy azonos képesítéssel rendelkező személynek kell azt kicserélnie.

Átdolgozva 0 14/08/26

A terméket olyan elektronikus készülékkel látták

el, amely lehetővé teszi az automatikus lekapcsolást az utolsó művelet után 4 óra

elteltével.

Page 12

CONTENTS

Warnings Uses SLT968 Installation Working Maintenance

Page 13

WARNINGS

The appliance is not intended to be used by young children or infirm persons without supervision. Young children should be supervised to ensure they do not play with the appliance.

The air sucked can’t be

conveyed through or into a duct used to let out fumes from appliances fed by energy other than electric power (eg. centralized heating, radiators, waterheaters, etc.). To evacuate the air outlet, please comply with the pertaining rules given by competent authorities.

Provide the room with an adequate aeration when a cooker hood and appliances fed by energy other than electric power (gas-, oil-, or coal-stoves, etc.) are used simultaneously. The cooker hood, when evacuating the sucked air, could generate a negative pressure in

the room which can’t exceed the

limit of 0.04 mbar, in order to avoid the suction of exhausts deriving from the heating source. Therefore the room should be provided with air intakes to allow a costant flow of fresh air.

connection. If the rating label in the cooker hood does not show the symbol

, the appliance is built in class I° and it needs the earth connection.

When performing the electrical connections on the appliance, please make sure that the current tap is provided with earth connection and that voltage values correspond to those indicated on the label placed inside the appliance itself.

Before carrying out any cleaning or maintaining operations, the appliance needs to be removed from the electric grid.

If the appliance is not provided with a non-separable flexible cable and plug, or with another device ensuring unipolar disconnections from the grid, with an opening distance between the contacts of at least 3 mm, then such disconnecting devices must be supplied within the fixed installation.

If the appliance is endowed with a supply cord and a plug, the appliance has to be put in a place where the plug can be reached easily.

If the rating lable in the cookerhood shows the symbol , the appliance is built in class II° and it does not need any earth

Page 14

The use of materials which

USES

can burst into flames should be avoided in close proximity of the appliance. When frying, please pay particular attention to fire risk due to oil grease. Being highly inflammable, fried oil is especially dangerous. Do not use uncovered electric grills. In order to avoid possible fire risk, all instructions for grease filter cleaning and grease deposits removal should be strictly followed.

SLT968 EM and SLT 968 EM models can be used only if connected with external motors manufactured by the same producer. SLT968 and SLT969 models are equipped with internal motor.

PANEL OPENING

It is possible to open the panel, which cover the grease filters, slightly pulling the panel on a side, as shown on fig. 1. In order to make the hood working properly, it is recommended to install the appliance at a distance of 2000 - 2100 mm from the floor.

Before starting the appliance installation, please check that all components are not damaged, in such a case contact your retailer and do not carry out installation. Furthermore, please read carefully all of the following installation instructions.

- Use an exhausting pipe whose maximum length does not exceed 5 meters.

- Limit the no. of elbows in the piping, since each elbow reduces the air capacity of 1 linear meter. (Ex.: if you use no. 2 x 90 ° elbows, the length of piping must not exceed 3 meters).

- Avoid abrupt direction changes.

- Use a 150 mm constant diameter pipe for the whole length, or same section.

- Use piping approved by standards in force.

Page 15

SLT968 INSTALLATION

Take the product out of the packaging and place it on a suitable surface: we suggest to use a soft material like a sponge or a cloth. This information is very important for the creation of the plasterboard structure. Installation entails the lowering of the plasterboard ceiling, as the appliance shall be installed at a maximum distance of 2100mm from the floor in order to ensure good operation and performances The hood can be installed at a minimum distance of 300mm and at a maximum distance of 480mm from the solid ceiling. In case ceiling lowering results greater than the aforementioned maximum distance required, you will need to use longer threaded bars. In order to make installation operations easier, we suggest to create only the metal structure close to the hood, without using the plasterboard. Please remind that the recess which will house the hood should be 1065x665mm and that the weight of the plasterboard shall not rest on the hood. Provide the area where the hood is being installed with power supply and with the 150mm diameter or similar section duct necessary to discharge the air. Draw the holes for installing the appliance on the solid ceiling (Fig. 3). Drill the holes previously outlined using an 8mm diameter twist drill and secure the metric dowels and the threaded bars supplied into the holes (fig. 4). The appliance has the motor air out-let positioned on its short side; nevertheless you can choose the side of the hood from which collected air is to be discharged as follows: open the panel, following the instructions given in the ‘USAGE' section and remove the grease filters. Remove the 4 screws, as shown in figure 5. Remove the lower plate, as shown in figure 6. Remove the motor fixing screws, as shown in figure 7. Make a hole either in the center of the hood top side (fig. 8) or long side (fig. 9). Fix the metal cover where the motor was previously placed using the four screws supplied. (fig. 10). If you choose to install the motor with the air outlet directed upwards, installation will not entail the use of the motor supporting metal plate, as the motor will be fixed directly on the hood body, as shown in figure 11.

Bring the hood close to the ceiling and carry out the electrical and the air outlet duct connection as well. Install the hood on the ceiling and secure it by screwing the nuts supplied to the threaded bars. (fig. 12). If you choose to have the air outlet on the hood short side, the exhaust duct fixing operations can be made easier by removing the cover shown in fig. 13.

The plasterboard structure shall not rest on the hood.

FILTERING VERSION

In case the appliance is used in the filtering mode, activated charcoal filters need to be installed, as shown in Fig. 14. The air outlet ducting for discharging vapours outside the plasterboard recess, shall also be provided in this case.

Page 16

SLT968 H200-SLT971

SLT968-SLT970-SLT971

EXTERNAL MOTOR

SLT970

FREE STANDING – FILTERING

VERSION INSTALLATION

Take the product out of the packaging and place it on a suitable surface: we Suggest to use a soft material, such as a sponge or a cloth. Open the glass panel, rotating it as shown in Fig. 1, and remove the grease filters. IN CASE THE HOOD COMES WITH A GLASS PANEL BEFORE INSTALLATION, IN ORDER TO AVOID ANY POSSIBLE DAMAGE TO THE GLASSES, WE RECOMMEND TO REMOVE THEM BY UNSCREWING THE EIGHT SCREWS SHOWN IN FIG.2. Where you intend to install the appliance, you must create a recess which will have a rectangular opening of: 1065x665 mm model SLT968 h:200 865x515 mm model SLT971 Cm.90 1165X615 mm model SLT971 Cm.120 The depth must range from 200 to 280mm. INSTALL THE HOOD ON THE CEILING, CONNECT THE CANAL SYSTEM FOR THE AIR OUTLET, SET THE ELECTRICAL CONNECTION AND THEN COMPLETE THE PLASTERBOARD STRUCTURE. The recess shall be provided with a socket and a round pipe of 150mm diameter, or a similar section, for the air outlet. Drill the holes on the ceiling, as shown in Fig. 16 for the model SLT 968 and in Fig. 22 for the model SLT 971. insert the plastic plugs into the holes made, and then fix the ceiling brackets as shown in Fig. 17. The ceiling brackets are telescopic, so their height can be adjusted at 80 mm between the ceiling and the hood. You can choose one of the three air outlets shown in Fig. 18: fit the air outlet plastic flange in the desired outlet; the remaining outlets shall be closed with the specific metal caps, as shown in fig. 18. Bring the hood close to the brackets previously fixed and then connect the appliance to the supply mains. Secure the hood to the ceiling, by using the screws supplied, as shown in Fig. 19.

The products SLT 968 - 970 - 971 functioning with an external motor, can be installed following the same instructions of the ones equipped with on - board blowers, which are described in the previous sections. After the installation of the hood, follow the instruction described in the remote motor to complete the installation. The cable of the remote motor must be connected to the specific terminal block (SIX way connection) positioned in the ceiling hood.

Take the product out of the packaging and place it on a suitable surface: we suggest to use a soft material, such as a sponge or a cloth.

Open the glass panel, rotating it as shown in Fig. 1, and remove the grease filters.

BEFORE INSTALLATION, IN ORDER TO AVOID ANY POSSIBLE DAMAGE TO THE GLASSES, WE RECOMMEND TO REMOVE THEM BY UNSCREWING THE EIGHT SCREWS SHOWN IN FIG. 2. ELECTRICALLY DISCONNECT THE LED BARS, BY USING THE SPECIFIC BIPOLAR ACTUATOR, AND REFIT THE GLASSES AND THE ELECTRIC WIRING ONCE INSTALLATION IS COMPLETED.

Drill the holes on the ceiling, as shown in Fig. 20, insert the plastic plugs into the holes made, and then fix the ceiling brackets, as shown in Fig. 17. The brackets, which being telescopic can be adjusted in height, shall be secured at their minimum extension.

Bring the hood close to the brackets previously fixed and connect the appliance to the supply mains.

Secure the hood to the ceiling, by using the screws supplied, as shown in Fig. 19.

Page 17

SLT970

SUCKING VERSION BUILT IN

Take the product out of the packaging and place it on a suitable surface: we suggest to use a soft material, such as a sponge or a cloth.

Open the glass panel, rotating it as shown in Fig. 1, and remove the grease filters.

BEFORE INSTALLATION, IN ORDER TO AVOID ANY POSSIBLE DAMAGE TO THE GLASSES, WE RECOMMEND TO REMOVE THEM BY UNSCREWING THE EIGHT SCREWS SHOWN IN FIG. 10. ELECTRICALLY DISCONNECT THE LED BARS, BY USING THE SPECIFIC BIPOLAR ACTUATOR, AND REFIT THE GLASSES AND THE ELECTRIC WIRING ONCE INSTALLATION IS COMPLETED.

In the built-in installation, the stainless steel external cover is not necessary (Fig.21).

A recess shall be created, where the appliance will be placed, which shall have a 850 mm X 470 mm rectangular opening and depth ranging from 160mm to 240 mm.

INSTALL THE HOOD ON THE CEILING, CONNECT THE CANAL SYSTEM FOR THE AIR OUTLET, SET THE ELECTRICAL CONNECTION AND THEN COMPLETE THE PLASTERBOARD STRUCTURE.

The recess shall be provided with a socket and a round pipe of 150mm diameter, or a similar section, for the air outlet.

Drill the holes on the ceiling, as shown in Fig. 17, insert the plastic plugs into the holes made, and then fix the ceiling brackets as shown in Fig. 3.

The ceiling brackets are telescopic, so their height can be adjusted at 80 mm between the ceiling and the hood.

You can choose one of the three air out- lets shown in Fig. 6: fit the air outlet plastic flange in the desired outlet; the remaining outlets shall be closed with the specific metal caps, as shown in fig. 6.

Bring the hood close to the brackets previously fixed and then connect the appliance to the supply mains.

Secure the hood to the ceiling, by using the screws supplied, as shown in Fig. 6.

Page 18

WORKING

RC001

: Light ON/OFF command.

: Motor ON (speed level 1) / OFF command.

: Reduce speed.

: Increase speed.

: 10-minute timer.

RADIO CONTROL

Radio control used for the remote operation of ducted cooker hoods.

TECHNICAL DATA

- Alkaline battery powered: 12V mod. 27A

- Operating frequency: 433.92 Mhz

- Combinations: 32.768

- Max. consumption: 25 mA

- Operating temperature: -20 ÷ + 55 °C

- Dimensions: 130x45x15 mm.

OPERATING DESCRIPTION

The transmitter is equipped with 5 buttons for cooker hood management, as specified below:

DIMMABLE LIGHTS FUNCTION

THIS FUNCTION PROVIDES FOR LIGHTS DIM- MABILITY, RANGING FROM 20% TO 100%, BY CONTINUOUSLY PRESSING THE LIGHT KEY ON THE REMOTE CONTROL.

FUNCTIONS ARE THE FOLLOWING:

INITIAL OPERATING CONDITION

The manufacturer supplies the radio control unit ready to be used with codes preset in the Factory

OPERATION MODE

Standard configuration:

Standard configuration requires all “cooker

hoods – radio control - system” to be provided with the same transmission code. In the event two cooker hoods – radio control system are installed in the same room or nearby, each system may affect the operation of the another. Therefore, the code of one radio control system must be changed.

Generating a new transmission code:

The radio control system is provided with preset codes. Should new codes be required, proceed as follows: Press simultaneously buttons:

for two seconds. When Leds light on, press buttons:

(within 5 seconds). Leds flashing 3 times indicate the procedure is completed.

WARNING! This operation deletes permanently the preset codes.

- HOOD LIGHT OFF - SHORTLY PRESS THE KEY - LIGHT ON AT 100%.

- LIGHT ON AT 100% - SHORTLY PRESS THE KEY - LIGHT OFF.

- LIGHT ON AT 100% - CONTINOUSLY PRESS THE KEY - BRIGHTNESS REDUCTION.

- RELEASING THE KEY DURING REDUCTION OR INCREASE - LIGHT KEEPS THE LUMINOUS INTENSITY REACHED.

- LIGHT ON - DIMMED - CONTINOUSLY PRESS THE KEY - BRIGHTNESS IS INVERTED IF COMPARED TO THE PREVIOUS FUNCTION.

Learning the new transmission code:

Once the transmission code is changed in the radio control unit, the electronic central unit of the cooker hood must be made to set the new code in the following way: Press the main power-off button of the hood and then restore power to the electronic control unit. Within the next 15 seconds, press the Liight

Button to synchronise the central unit with the code.

Reset of the Factory configuration:

To restore the Factory configuration, follow the procedure described below: press simultaneously buttons:

Page 19

for 2 seconds. When Leds light on, press

WARNING The battery should be replaced every year to guarantee the optimal range of the transmitter. To replace the exhausted battery, take the plastic lid off, remove the battery and replace it with a new one, observing the correct battery polarities. Used batteries should be discarded in special collection bins.

The below product: RC001 Radiio Controll complies with the specifications set out in the R&TTE Directive 99/5/EC.

WARNING Any adjustments or modifications which have not been expressly approved by the holder of the legal conformity certificate may invalidate the user’s rights relating to the operation of the device.

MAINTENANCE

buttons

(within 5 seconds). Leds flashing 6 times indicate the procedure is completed.

WARNING! This operation deletes permanently the preset codes.

Emergency button:

In the event that the radio control does not work, use the emergency button to switch the appliance off. After any necessary repairs have been performed, reset the emergency button.

An accurate maintenance guarantees good functioning and long-lasting performance. Special care needs to be taken with the grease filter: to access the filter, proceed as described in the PANEL OPENING chapter. Remove the grease filter, using the special handle. To refit the grease filter after cleaning, carry out the same operation in reverse order. To remove the carbon filter, if fitted, follow the same steps as for the grease filter. The carbon filter is located immediately above the grease filter. Tepid water and neutral detergents are recommended to clean the appliance, while abrasive products should be avoided.

If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard.

Rev. 0 26/08/14

The products are endowed with an electronic device which allows the automatic switching off after 4 hours working from the last operation.

Page 20
