Multibrackets 7350073731787 Installation Manual

M Universal Projector Ceiling Mount
900-1600 with Fine tune

EAN: 7350073731787

Installation manual

ﺪﻠﻴﻟ ﻼﺘﺜﺒﻴﺗ

Instalační manuál
Installationsmanual
Installationsanleitung
Paigaldusjuhend
Οδηγίες εγκατάστασης
Manual de instalación
Asennusohje
Installation Manuel

מדריך התקנה

Szerelési kézikönyv
Manuale di installazione
り付け明書

설치 설명서

Montavimo instrukcija
Uzstādīšanas rokasgrāmata
Installatie handleiding
Installasjonshåndbok
Instrukcja instalacji
Manual de instalação
Manual de instalare
Инструкция по установке
Inštalačný manuál
Navodila za montažo
Installationsmanual
Montaj kılavuzu
手册

IMPORTANT!

Your Plasma. LCD, TV, Projector, Projector Screen or other HiFi equipment represents a
considerable value.
If screws are included they may not be suitable for the material of your wall, ceiling or floor.
Replace the screws with suitable ones if needed.
In case you are unsure regarding any aspects of the mounting of this product please
Consult a professional.

DŮLEŽITÉ!

Váš plazmový nebo LCD televizor, projektor, plátno a další elektrotechnické vybavení je
vysoce hodnotné.
Pokud jsou součástí balení produktu šrouby, zkontrolujte, zda jsou vhodné pro upevnění ke
stěně, stropu nebo podlaze v místě instalace.
V případě, že nebudou přibalené šrouby vyhovovat, vyměňte je.
Pokud budete mít při montáži tohoto produktu potíže, obraťte se na zkušeného odborníka.

VIGTIGT!

Din plasmaskærrn, LCD-skærm, tv, projektor, projektorskærrn eler andet HiFi-udstyr
repræsenterer en betydelig værdi. Hvis der medfølger skruer, passer de muligvis ikke til
materialet i væggen, loftet eller gulvet. Udskift skruerne med passende skruer, hvis det er
nødvendigt.
Hvis du er i tvivl om noget i forbindelse med monteringen af produktet, skal du kontakte en
ekspert.

BELANGRIJK!

Uw Plasma,LCD TV, Projector, Projector scherm of andere HiFi-apparatuur vertegenwoor­digt een aanzienlijke waarde.
Het kan zijn dat de bijgeleverde schroeven niet geschikt zijn voor uw toepassing. In dat
geval dient u ze te vervangen door schroeven die wel geschikt zijn. Twijfelt U, raadpleeg
dan een professional.

TÄHTIS!

Teie teler, projektor, projektori ekraan või muu HiFi seade on suure väärtusega.
Kui kinnitusel on komplektis paigalduskruvid, siis ei pruugi need sobida Teie seina, lae või
põranda materjaliga. Vajadusel vahetage kruvid sobivate vastu.
Kui Te ei ole seadme paigaldamise detailides kindel, siis konsulteerige spetsialistiga.

ACHTUNG!

Ihr Plasma-, LCD-, TV-Gerät, Ihr Projektor, Ihre Leinwand oder sonstige HiFi-Ausrüstung
stelle einen beträchtlichen Wert dar. Die möglicherweise im Lieferumfang enthaltenen
Schrauben sind unter Umständen nicht für das Material ihrer Wände, Decken oder Böden
geeignet. Ersetzen Sie sie bei Bedarf durch geeignete Schrauben.
Wenn Sle bezüglich der Montage des Produkts unsicher sind, wenden Sie sich an einen
Fachman

ΣΗΜΑΝΤΙΚΟ!

ΟΙ τηλεοράσεις ΡΙαsmα, LCD, α κανονικές τηλεοράσεις, οι οθόνες προβολέων ή άλλες
συσκευές HiFi έχουν μία αξιοσημείωτη αξία. Αν περιλαμβάνονται βίδες Ισως να μην είναι
κατάλληλες για το υλικό του τοίχου, του ταβανιού ή του πmώμστός σας. Αντικαταστήστε τις
βίδες με κατάλληλες αν είναι απαραίτητο.
Στην περίπτωση που δεν είστε σίγουροι για κάποιες ζητήματα σχετικά με την προσάρτηση
αυτού του προϊόντος, παρακαλούμε συμβουλευτείτε έναν ειδικό.

IMPORTANTE!

Los equipos de plasma o LCD, los televisores, proyectores y pantallas de proyección,
asr como otros equipos de alta fidelidad suponen una inversión considerable. Si incluyen
tornillos, puede que no sean adecuados para el material del que estén formados la pared.
el techo o el suelo. Sustituya estos tomillos por otros más adecuados si es preciso.
Si no está seguro sobre cualquier aspecto del montaje de este producto, consulte a un
profesional.

TÄRKEÄÄ!

Plasma- tai nestekidenäyttöjen, televisioiden. projektorien ja niiden valkokankaiden sekä
muiden hifi4aitteiden arvo on huomattava. Laitteen mukana toimitettavat ruuvit eivät
välttämättä sovellu seinien, katon tai lattian materiaaliin. Korvaa ne tarvittaessa sopivilla
ruuveilla.
Mikäli olet epävarma mistä tahansa tämän tuotteen kiinnittämiseen liittyvästä seikasta, ota
yhteys asiantuntijaan.

IMPORTANT!

Vos écrans plasma. LCD. télévisions, projecteurs, écrans de projection ou autre matériel
Hi Fi ont une valeur considérable. Les vis fournies peuvent ne pas être compatibles à la
nature de vos murs, plafonds et sols. Remplacez-les par des vis adaptées.
Si vous avez des doutes quant au montage de ce produit, veuillez consulter un professi­onnel.

FONTOS!

Plazma, LCD TV-d, projektorod, vetítővásznad vagy egyéb műszaki berendezéseid
tekintélyes értéket képvisel. Ha a csavarokat tartalmazza, akkor sem biztos, hogy alkalmas
a berendezés, hogy falra, mennyezetre, vagy a padlóhoz rögzítsd. Cseréld ki a csavarokat
a megfelelőre, ha szükséges. Abban az esetben, ha nem biztos a termék beépítésével
kapcsolatban, forduljon szakemberhez.

IMPORTANTE!

I vostri plasma, LCD, TV. proiettori, schermi di proiezione o altri apparecchi Hi-Fi rap-pre­sentano un notevole investimento. Le viti in dotazione potrebbero rivelarsi non adatte per il
materiale della parete, del sof-fitto o del pavimento. Sostituitele quindi con viti più idonee in
caso di necessità.
Nel caso riscontriate problemi nel montaggio di questo prodotto, consultate un tecnico
specializzato.

重要！
あなたのプラズマ。 LCDは、テレビ、プロジェクタ、プロジェクタースクリーンまたは他
のハイファイはかなりのをします。
ネジがまれている場合、彼らはあなたの、井やの材質にしていないかもしれ
ません。
必要にじてなものでネジをり付けます。
ケースでは、本品のり付けのいずれかの側面にして不明な点があるプロに相して
ください。

VIKTIG!

Din plasma, LCD, TV, projektor, projektorskjerm eller annet HiFi-utstyr har betydelig verdi.
Hvis skruer følger med, er det ikke sikkert at de passer til materialet i veggen, taket eller
gulvet. Bytt skruene i skruer som er egnet om nødvendig.
Hvis du er usikker når det gjelder montering av dette produktet, må du kontakte en profes­jonell.

UWAGA!

Monitor plazmowy, LCD, telewizor, projektor, ekran projekcyjny lub inny sprzęt HiFi stanowi
znaczną wartość. Jeśli dołączono do niego śruby mocujące, mogą one nie być odpowied­nie do materiału, z którego wykonane są dane ściany, sufit lub podloga. W razie potrzeby
należy je zastąpić odpowiednimi śrubami.
W razie jakichkolwiek wątpliwości dotyczących montowania tego urządzenia należy za­sięgnąć porady u specjalisty.

IMPORTANTE!

O seu Plasma. LCD, TV, projetor, tela de projeção ou outro equipamento de HiFi representa
um valor considerável.
Se os parafusos estão incluídos eles podem não ser adequados para o material da sua
parede, teto ou chão.
Substitua os parafusos com os adequados, se necessário.
Em caso de dúvida sobre quaisquer aspectos da montagem deste produto, consulte um
profissional.

SVARĪGI !

Jūsu Plasma. LCD, TV, projektors, projektora ekrāns vai cita HiFi iekārtas veido ievērojamu
vērtību.
Iekļautās skrūves var būt nepiemērotas jūsu sienu, griestu vai grīdas materiāliem.
Nomainiet skrūves ar piemērotām skrūvēm, ja nepieciešams.
Gadījumā, ja jūs neesat pārliecināts par jebkuriem šo produktu montāžas un stiprinājumu
aspektiem, lūdzu, konsultējieties ar speciālistu

SVARBU!

Jūsų plazminis TV, LCD, LED televizorius, projektorius, projektoriaus ekranas ar kita HiFi
įranga turi didelę vertę.

Jei varžtai yra komplekte, jie gali netikti pas Jus panaudotoms sienų, lubų ar grindų medži­agoms.
Pakeiskite varžtus į tinkamus, jei reikia.
Jei nesate tikras dėl bet kurio šio produkto montavimo aspekto- prašome kreiptis į profesi­onalus.

IMPORTANT!

Plasma ta. LCD, TV, proiector, ecran de proiecție sau alte echipamente HiFi reprezintă o
valoare considerabilă.
În cazul în care uruburile sunt incluse ele nu pot fi potrivite pentru materialul peretelui dvs.,
tavan sau podea.
Remontați uruburile cu cele adecvate, dacă este necesar.
În cazul în care nu sunteți sigur cu privire la orice aspecte ale montării acestui produs vă
rugăm să consultați un profesionist.

ВНИМАНИЕ!

Каким 6ы оборудованием HiFi вы ни пользовались, будь то плазменный, ЖК или
стандартный телевизор. проектор или проекционный экран, - все они представляют
значительную ценность. Не всегда крепления, прилагаемые в комплекте, подходят к
материалу ваших стен, потолка или попа. При необходимости замените их на более
подходящие.
Если у вас есть какие-либо сомнения относительно того, как крепить данный продукт.
пожалуйста, проконсультируйтесь у квалифицированного специалиста.

VIKTIGT!

Din plasmaskärm, LCD-skärm, TV, projektor, projektorskärm eller annan HiFi-utrustning
representerar ett ansenligt värde. Om skruvar medföljer utrustningen är det inte säkert att
de passar för materialet i väggen, taket eller golvet! Byt ut skruvarna mot lämpliga skruvar
om så krävs. Kontakta en expert om du är osäker på något i samband med monteringen av
produkten.

DÔLEŽITÉ!

Váš plazmový alebo LCD televízor, projektor, plátno a ďalšie elektrotechnické vybavenie je
vysoko hodnotné.
Pokiaľ sú súčasťou balenia produktu skrutky, skontrolujte, či sú vhodné pre upevnenie k
stene, stropu alebo podlahe v mieste inštalácie.
V prípade, že nebudú pribalené skrutky vyhovovať, vymeňte ich.
Pokiaľ budete mať pri montáži produktu potiaže, obráťte sa na skúseného odborníka

POMEMBNO!

Vaš Plasma. LCD, TV, projektor, projekcijsko platno ali drugo HiFi oprema predstavlja
pomembno vrednost.
Če so vključeni vijaki ne smejo biti primerni za material svojega steno, strop ali tla.
Ponovno namestite vijake z ustreznimi tiste, če je potrebno.
V primeru, da ste prepričani o vseh vidikih vgradnjo tega izdelka se obrnite na strokovnjaka.

ÖNEMLI!

Plazma, LCD, TV, Projektör, Projektör Ekranınız veya diğer HiFi cihazınız son derece
değerlidir. Birlikte verilen vidalar duvar, tavan veya döşeme teçhizatınıza uygun olmayabilir.
Gerektiğinde vidaları uygun olanlarla değiştirin.
Bu ürünün monte şekilleri ile ilgili sorunlarınız olması halinde bir uzmandan yardım alın.

重要 提 示！

您的 等离 子、L CD、TV、 投影 仪、 投影 仪屏 幕或 其它Hi Fi设 备都 有不 菲的 价值 。
如果 附带 有螺 钉，它 们可 能不 适合 您的 挂壁 、天花 板或 底板 。
如果 需要 ，请 将螺钉 更换 为适 当的 型号 。

如果 对本 产品 安装的 任何 方面 有疑 问， 请咨 询专业 人员 。

Pro jecto r

Pro jecto r

The content of this manual is subject to change without further notice. The latest version of this

manual can be found online under the product name on the website: www.multibrackets.com

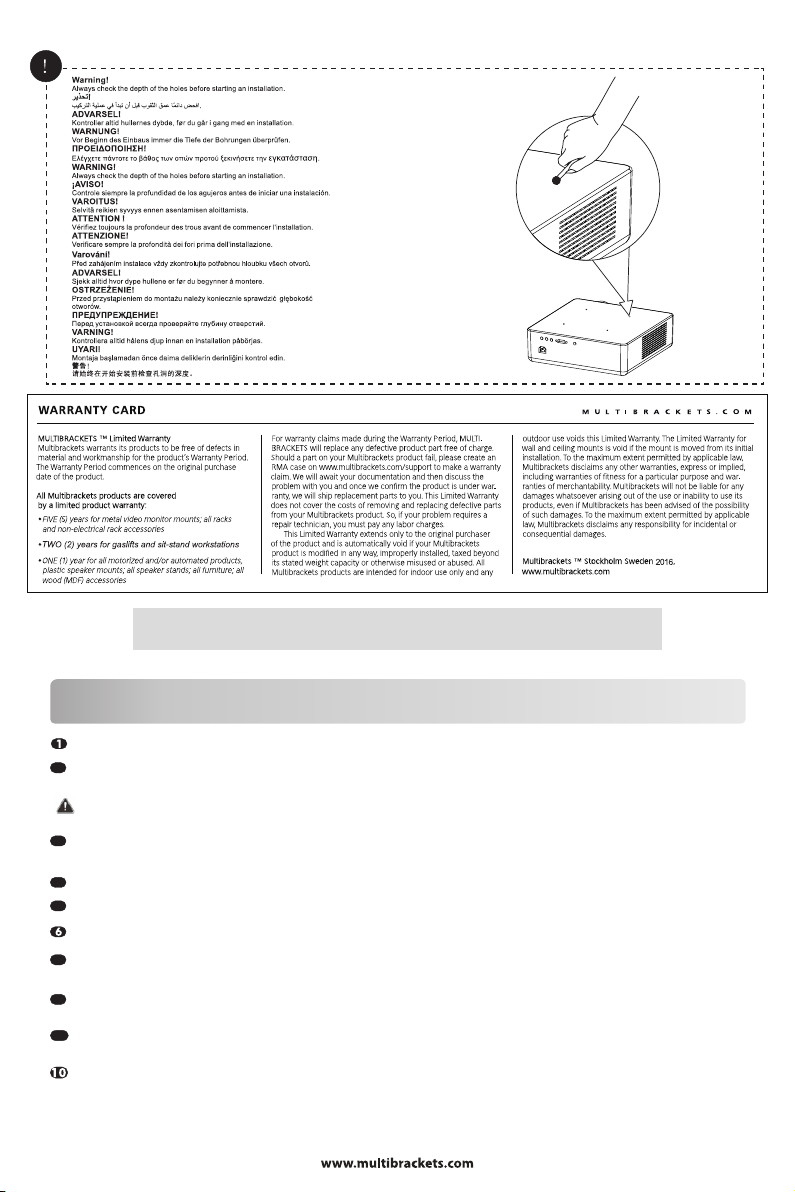

Important Safety

Be sure to read this manual thoroughly to do the installation work.

Only qualified service personnel (two or more) should carry out installation or dismounting of the projector

2

from the projector ceiling mount.

Use with products heavier than the maximum weights indicated may
result in instability causing possible ijury.

For safety reasons, check the strength of the ceiling before installation. If the ceiling is not

3

strong enough, reinforce it sufficiently before installation.

Do not make alterations to the projector mount.ceiling

4

Do not install the projector mount on a ceiling subject to vibration or impact.ceiling

5

To avoid fire, do not install the projector with the projector mount in a humid or excessively dusty place.ceiling

Use the supplied accessories only. Use of accessories other than those supplied may result in damage to

7

the projector mount.ceiling

When dismounting the projector from the projector mount, be sure to unplug the AC power cord andceiling

8

other connecting cables beforehand.

Do not hit or hang any heavy objects on the projector mount. If the projector mount is ceiling ceiling

9

damaged, stop use and contact a qualified service person immediately.

Please install this apparatus only on the horizontal surface instead of the slanting one.

* Manufacturer is not liable for any damages or injury caused by mishandling or improper installation.

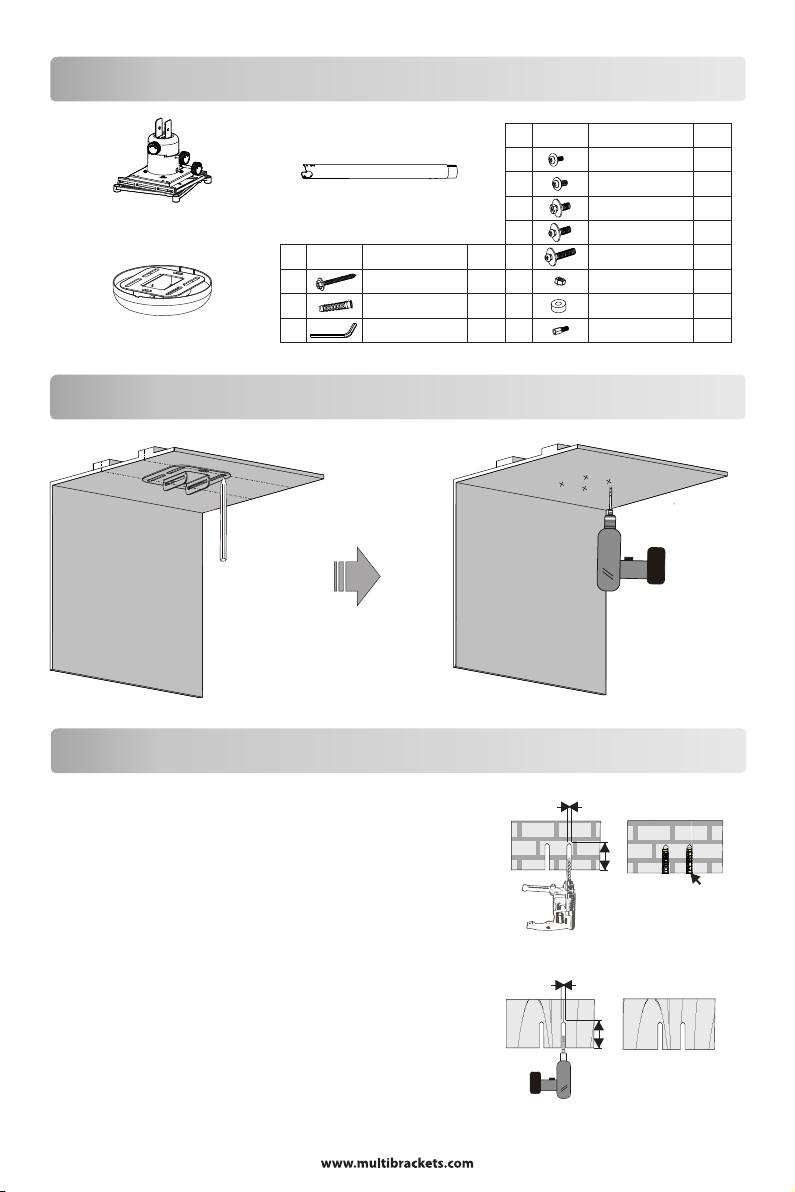

Checking The Supplied Accessories

AL arm (1)Projector mount (1)

dia gramm atic

NO

pre senta tion

A

Scr ew(M6X55 )

B

Ceiling plate with cover (1)

C

To Set The Projector Mount On The WallCeiling

des ignat ion

Φ10 mm Ancho r bolt

All en key

qua ntity

5

5

1

NO

D

E

F

G

H

I

J

K

dia gramm atic
pre senta tion

des ignat ion

Scr ew(M3X10 )
Scr ew(M4X10 )

Scr ew(M5X12 )

Scr ew(M5X15 )

Scr ew(M5X25 )

M5 nuts

space r( 8.0)

M6 Co nnect ing scr ews

qua ntity

4

4

4

6

4

4

4

4

To Set The Projector Mount On The WallCeiling

● Concrete ceiling mounting thickness must be

a minimum 100mm. Anchor bolt and serew
(M6 × 55) are needed to be used for installation.

● Dry-ceiling mounting thickness must be a minimum

70mm. Only serew(M6 × 55) is needed to be used
for installation. If the wall is not strong enough,
reinforce it sufficiently before installation.

● Please contact manufacturer if you have

any questions about mounting surface issue.

ø10~11mm

Concrete mountingCeiling

Dry- mountingCeiling

ø3mm

>55mm

Use anchor bolt

>55mm

Not use anchor bolt

B

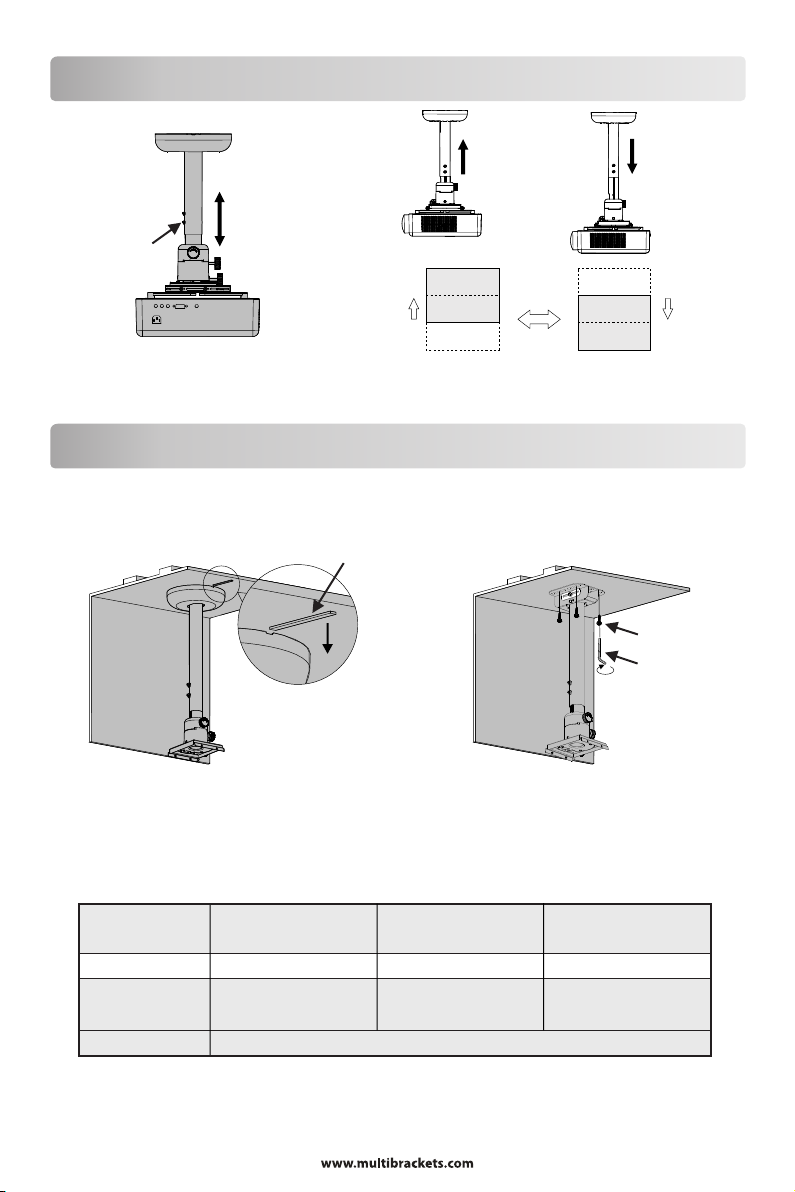

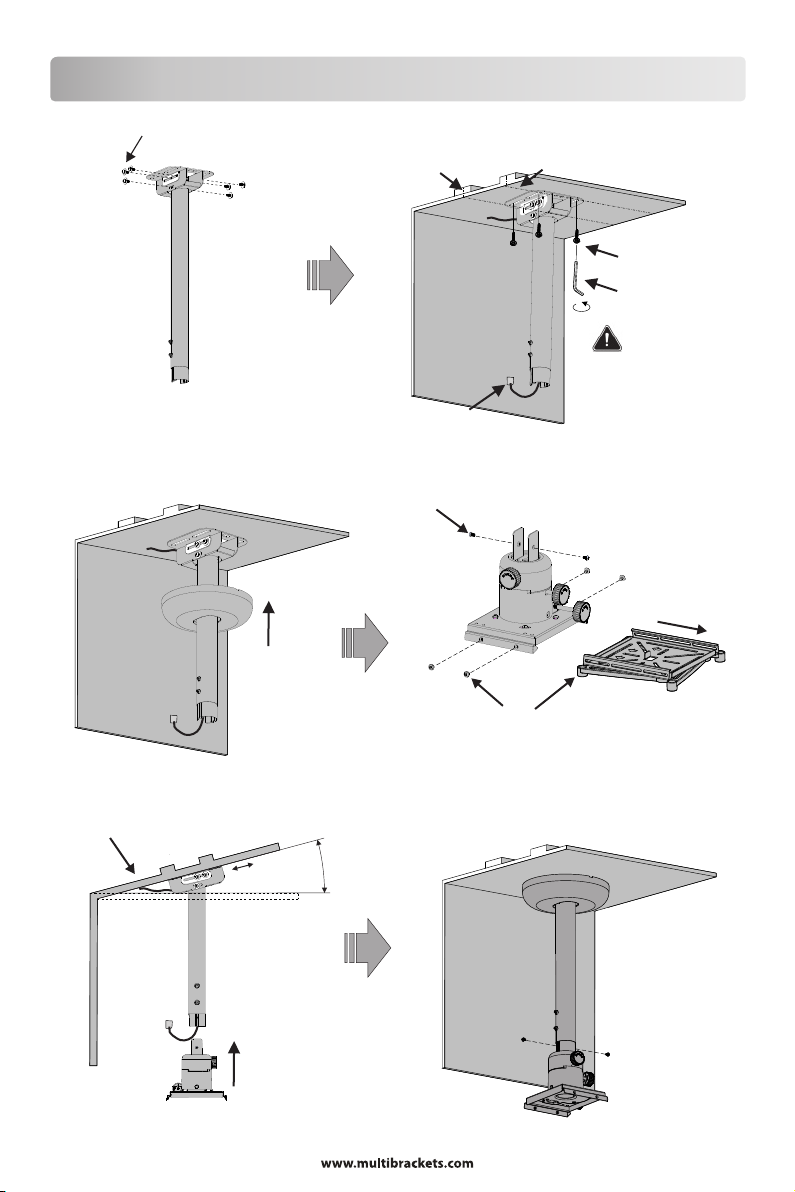

To Set The Projector Mount On The WallCeiling

G

Woo den Stud

To thread t he powe r
cable a nd othe r cables
from th e AL pip e

Loose t he scre ws

Center Li ne

A

C

CAUTI ON:
Make su re both m ounting
holes a re on cen ter line of
the stu d.

The ang le of the c eiling wa ll is not more than 18°

m

m

0

6

18°

Loose t he scre ws and remo ve
the pro jecto r mountin g plate

Extra s crews a nd anchor b olt are backup!

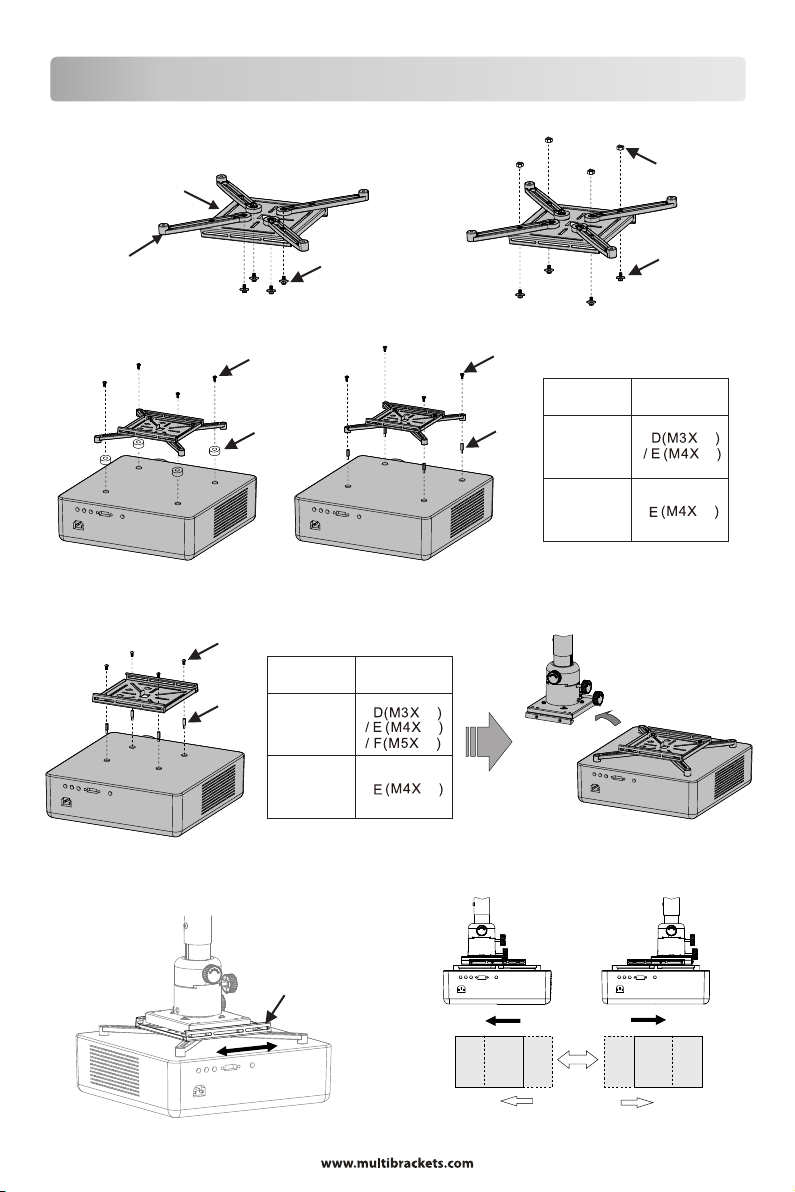

To Install The Projector On The Projector MountCeiling

a.Use the extend arms :

Proje ctor
mount ing pla te

Exten d arms

b. Do not use the extend arms :

D、E、F

K

H

J

or

Connecting
screws K

Do Not

Connecting
screws

Use

Connecting
screws K

F

use

or

Screw from
Parts List

10

10

12

10

D、E

K

Connecting
screws K

use

Do Not

Connecting
screws

Use

Connecting
screws K

I

F

Screw from
Parts List

10

10

10

● Move the projector mounting plate and adjust the leftward/rightward slide.

Adjus t the lef tward/

-righ tward s lide

A

A

B

A

Adjus tment d irectio n

B

B

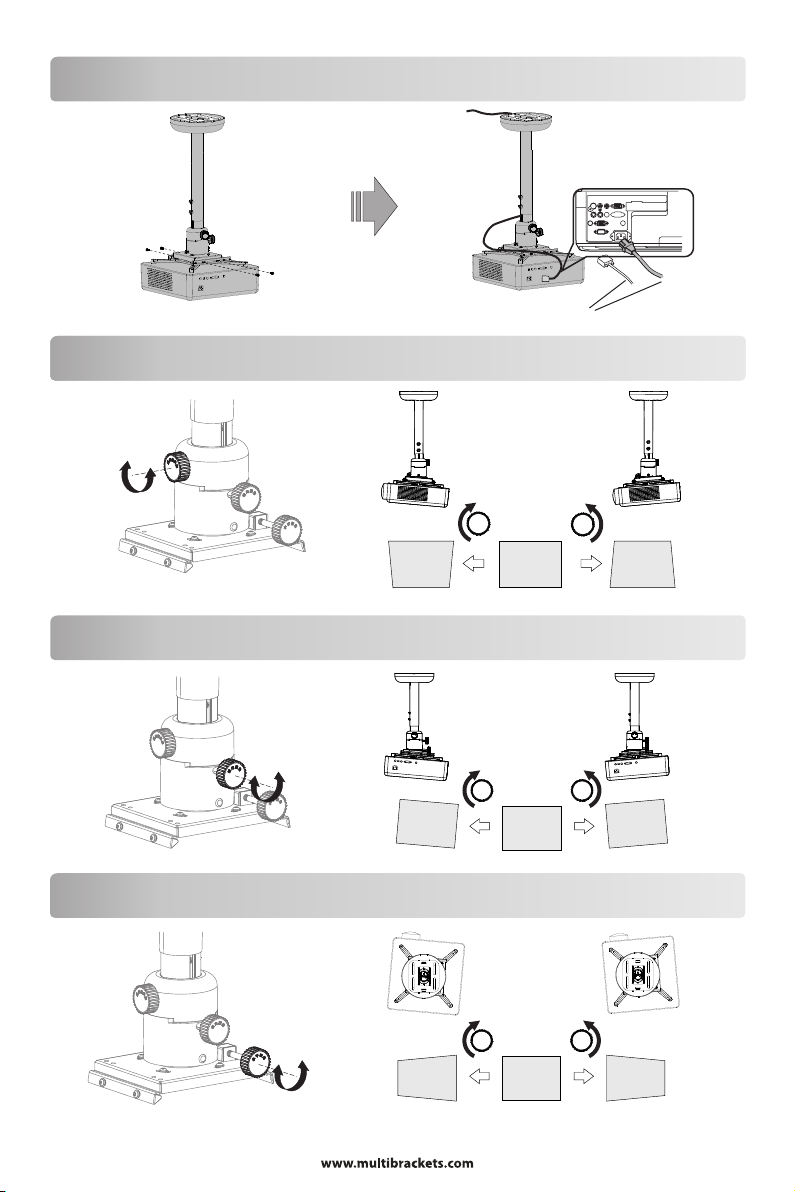

To Install The Projector On The Projector MountCeiling

Conne ct th e po wer c able an d
other c abl es to th e proje cto r.

To Adjust The Vertical Tilt

A

B

A

Adjus tm ent b ut tons

To Adjust The Horizontal Roll

B

A

A

Adjus tm ent b ut tons

To Adjust The Horizontal Rotation

A

Adjus tm ent b ut tons

B

A

B

Adjus tm ent d ir ectio n

B

Adjus tm ent d ir ectio n

B

Adjus tm ent d ir ectio n

To Adjust The Upward/Downward Slide

A

A

Locki ng s cre ws

B

A

Adjus tm ent d ir ectio n

To Remove The Projector Ceiling Mount

● Use a stick or s om et hi ng h ar d to p ry open the ceiling plate cover.

stick

B

B

A

C

Product Information:

M Unive rs al P rojec to r

Model

Product Weight

Adjustable Range

(from mounting plate
bottom to the ceiling)

Adjustable Angle ± 5° tilt, left\right, front\rear and lateral rotation adjustment

Ceili ng M ou nt 500- 80 0
with Fi ne t un e

M Unive rs al P rojec to r
Ceili ng M ou nt 600- 10 00
with Fi ne t un e

2.4kg2.1kg

600mm-980mm500mm-780mm

M Unive rs al P rojec to r
Ceili ng M ou nt 900- 16 00
with Fi ne t un e

900mm-1600mm

2.6kg
