CAUTION
1.CELL MASTER
크기..........................................................................
무게.......................................................................................
충전가능 셀수............................................................................
충전전류........................................................
방전전류........................................................
방전종료전압.................................................
입력전압..........................................................................
충전용량.....................................................
충전종류.............................
트리클 충전(충전 종료후).....................................................
델타피크전압..........................................................
플렉스 충전....................................................
온도센서...............................................................................
키........................................................................................................
냉각장치..................................................볼베어링 IC 컨트롤 팬
124 x114 x 47mm
482그램
1~8
0.1~10.0A(조절가능)
0.1~10.0A(조절가능)
0.1~9.9V(조절가능)
10.0~16.0V
10~9990mAh(조절가능)
Peak & CTX charge, Trickle, Flex, Li-Ion
0.1A
0, 3~99mV/pack
0~9Level(조절가능)
15~70도
4
제원
CM은 DC12V 제품으로 가정용 전원에 절대 사용을 금합니다.
출력이 안정되고 전압조정이 가능한 R/C 머치모어 전용 파워 서플라이의 사용을 권장합니다.(#MM-CTXP3)
CM은 Ni-CD, Ni-MH, Li-ion, Li-polimer 배터리 전용 충전기 입니다. 기타 다른 종류의 배터리는 사용을
금하며 고장을 초래할 수 있습니다.
물, 난방기기, 직사광선 등을 피하고 서늘한 환경에서 사용하시기 바랍니다. 또한 카펫이나 타월위 등 통풍을
방해할 만한 요소가 되는 장소에서는 사용을 금합니다. 케이스의 통풍구멍 주변에는 가급적 물건을 위치하지
말아 주십시오.
직렬 연결된 배터리만 충전하고 병렬연결이 된 배터리는 절대 충전하지 마십시오.
이 설명서에 명시된 범위내에서만 사용하시기 바랍니다.
입출력와이어는 극성에 맞게 연결합니다. 적색은 +, 흑색은 -입니다.
충전중에는 항상 온도센서를 배터리에 밀착시키도록 합니다.
충전시 배터리의 온도가 과다발열을 하는 경우에는 충전을 중단하시기 바랍니다.
모터체커나 타이어 트루어와 동시에 같은 파워서플라이를 사용할 경우에는 입력전압이 순간적으로 불안해져서
오동작을 할 수 있으므로 별도의 파워서플라이를 사용하시기 바랍니다.
배터리 누액이나 과충전의 희박한 가능성이 있으므로 항상 충전중에는 CM을 떠나지 않도록 합니다.
머치모어의 CTX CELL MASTER(이하 CM)를 구입해주셔서 대단히 감사합니다.
CM은 오랜 기간에 걸친 필드 테스트와 월드챔피언 수리칸 선수의 최종 테스트로 완성된
최신 기술을 담고 있는 배터리 충방전기입니다.
레이스를 통하여 얻어진 노하우가 모두 담겨져 있어 취급이 간편하고 배터리에 대한 각종
안전대책이 세워져 있으면서 기본에 충실한 충방전기입니다.
가장 안정된 전류공급이 가능한 리니어 방식을 채용하면서도 볼베어링 팬과 냉각통풍
구조로 안정된 동작이 가능하고 정확한 전압 읽기가 가능하도록 16bit AD 소자를 사용하여
최저세팅값인 3mV 에서도 충전이 중간에 끊기지 않고 끝까지 안정된 충전이 가능합니다.
새로이 채용된 블랙 LCD와 상황인지 LED는 다른 작업을 하면서도 멀리서 충전상황을
한눈에 알 수 있도록 도와줍니다.
작은 크기와 가벼운 무게에도 불구하고 10암페어 충방전이 가능하고 배터리의 매칭이나
성능을 알아볼 수 있는 사이클 기능까지 겸비하고 있어 모든 요구에 대응합니다. 리튬 이온
, 폴리머 충전도 가능하여 그 활용도가 높습니다.
-K1-

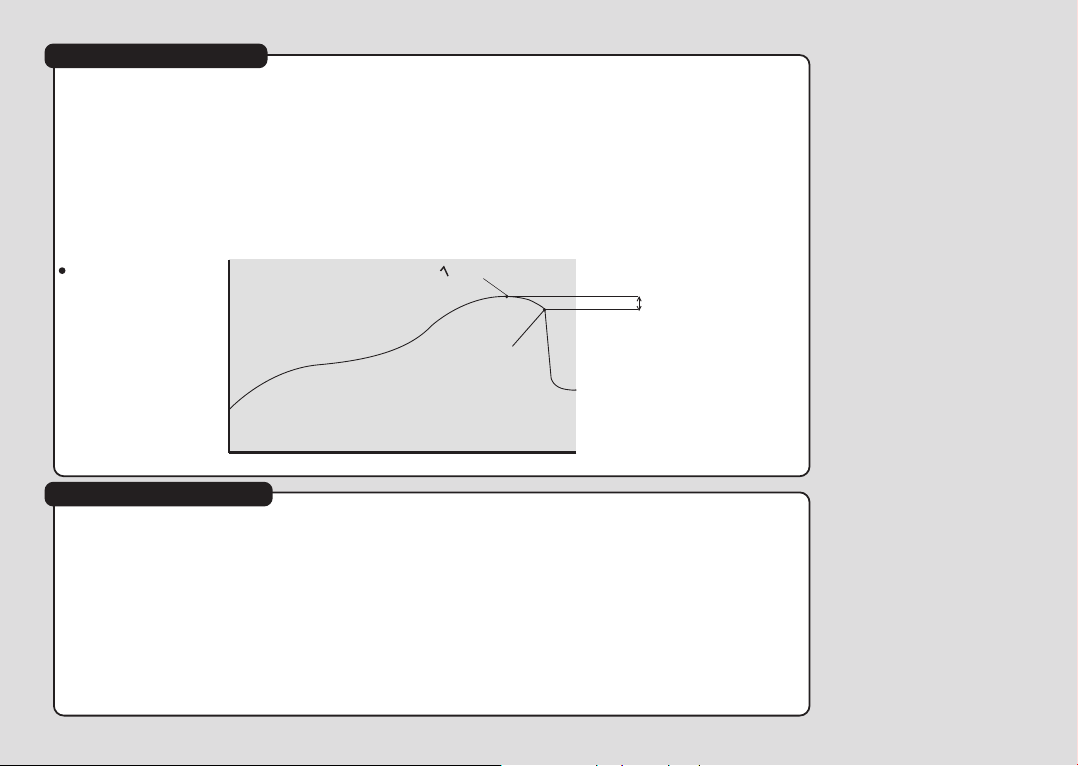

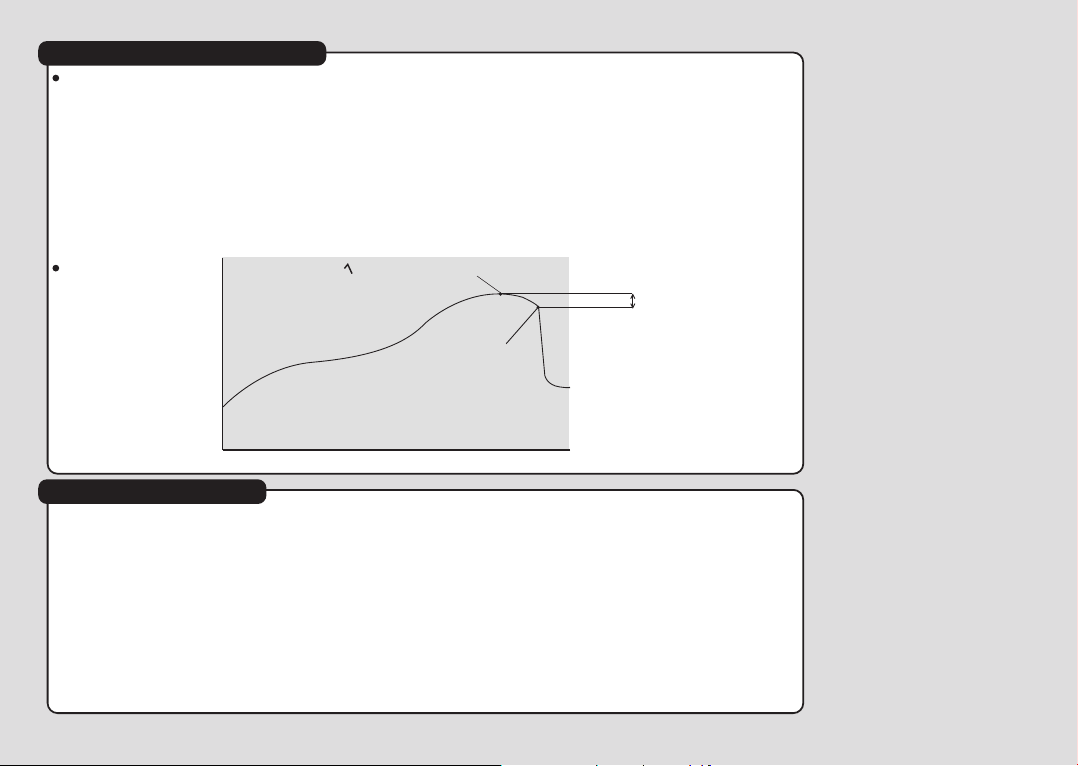

2.델타피크충전이란?
3.State indicator LED
-K2-
충전을 시작하면 충전기는 전류를 배터리로 공급하게 됩니다. 이로 인해 배터리의 전압은 점점 상승곡선(Positive delta V)
을 그리게 됩니다. 아래 그래프에서 보면 배터리의 충전이 거의 끝나갈 무렵에는 전압상승곡선이 완만해지고 결국은 그
전압이 하강(Negative delta V)하게 됩니다. 델타피크 충전방식이라 함은 그 전압이 최고점에서 몇 볼트가 떨어지는지를
감지해서 충전을 종료하는 방식으로 R/C용으로 사용되는 Ni-MH, Ni-CD 배터리의 충전방식으로 가장 적합한 것으로
알려져 있습니다.
셀마스터는 델타피크 3mV/pack 까지의 설정이 가능합니다. 이는 피크점에서 0.003V가 하강하면 충전을 종료한다는 것을
의미합니다. 현재 시판되고 있는 유명 충전기들보다 더 섬세한 충전종료를 하는 것입니다.
3mV/cell 로 표시되는 충전기는 6셀의 경우 3x6=18mV 즉, 18mV 의 델타피크 값을 가지게 되는 것입니다. 열에 민감한
니켈수소 배터리에 그만큼 더 과충전을 하고서야 충전이 종료되는 것을 의미합니다.
셀마스터는 고정밀 16bit AD 소자를 사용하여 완벽한 델타피크 3mV/pack 을 실현하였습니다.
또한 니켈수소 배터리에 가장 적합한 전압의 하강을 기다리지 않고 피크에서 종료하는 “제로델타피크” 기능도 가지고
있습니다.
CM은 상황인지 고휘도 블루 LED를 장비하고 있어 다른 작업중에도 충전 상황이나 에러 상황 등 불빛으로 쉽게 알 수
있도록 되어 있습니다.
ON시 : 충전, 방전, 사이클링 중
OFF시 : 아무 동작을 하고 있지 않음
1초에 한번 깜빡임 : 충전, 방전, 사이클 종료 혹은 트리클 충전 중
1초에 한번 길게 점등됨 : 딜레이 중
1초에 두번 깜빡임 : 에러상황
Voltage
7.260V
9.180V
9.177V
Minutes
Peak voltage
Cut off
3mV 설정시
3mV

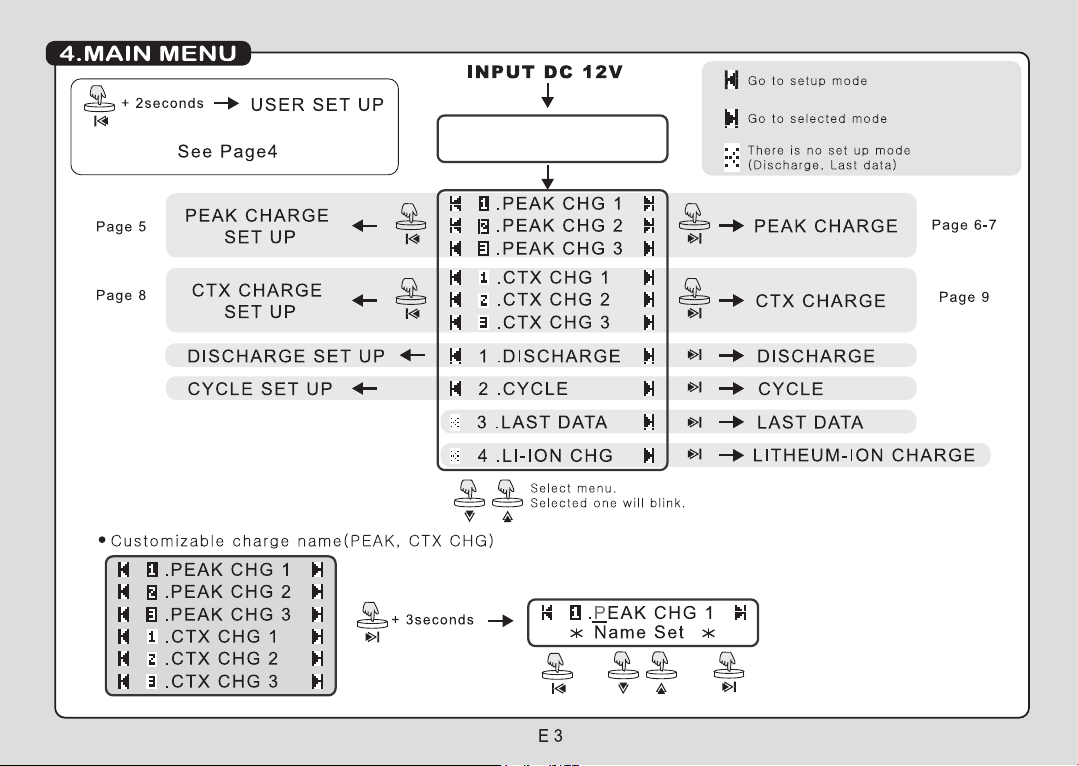

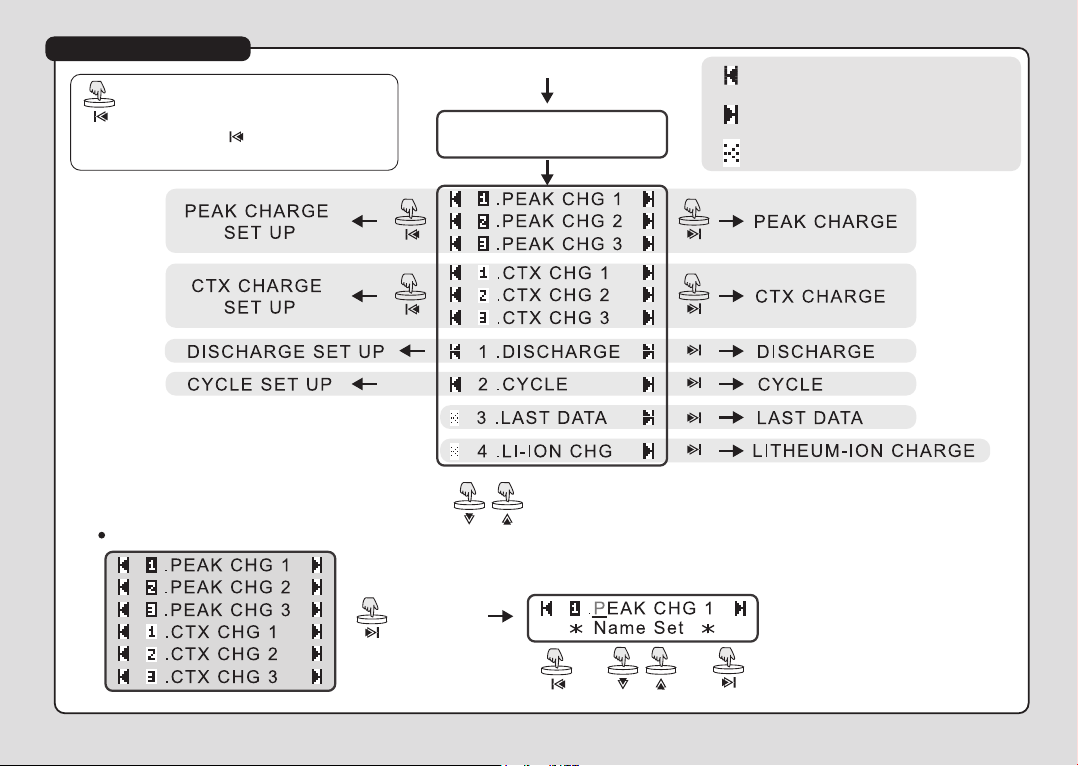

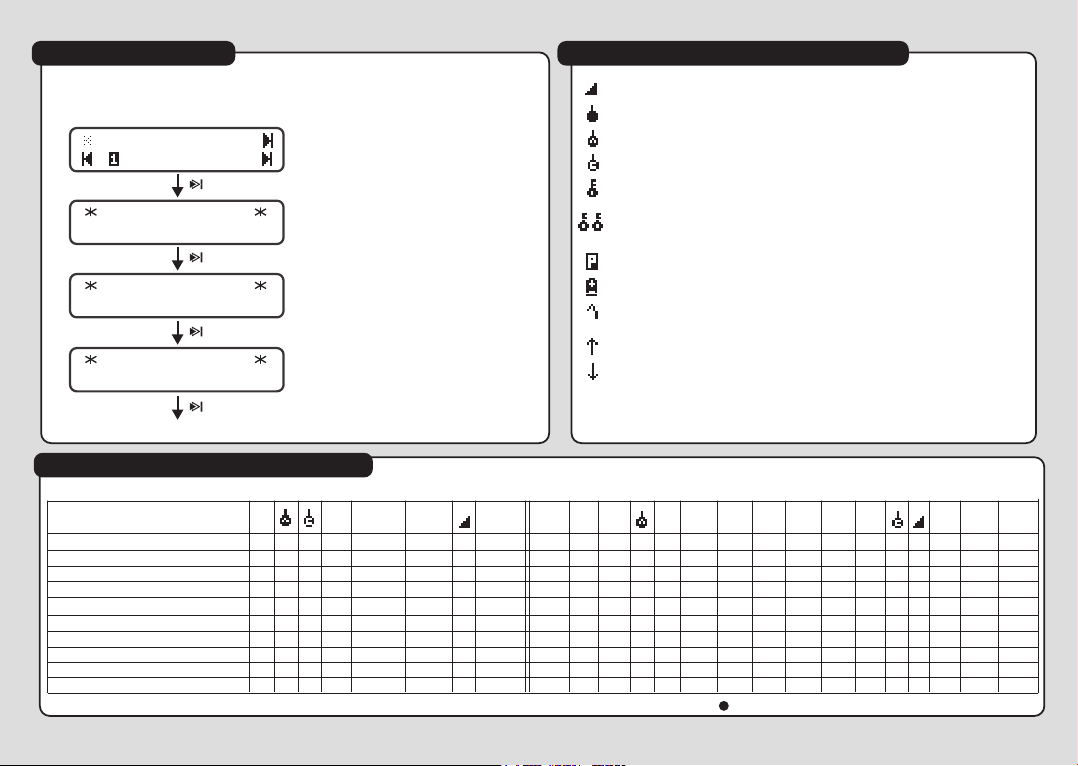

4.MAIN MENU
-K3-
USER SET UP
PEAK CHARGE
SET UP
Page 5
Page 8
Page 6-7
Page 9
PEAK CHARGE
.PEAK CHG 1
INPUT DC 12V
.PEAK CHG 2
.PEAK CHG 3
.CTX CHG 1
.CTX CHG 2
.CTX CHG 3
.PEAK CHG 1
.PEAK CHG 1
Name Set
.PEAK CHG 2
.PEAK CHG 3
.CTX CHG 1
.CTX CHG 2
.CTX CHG 3

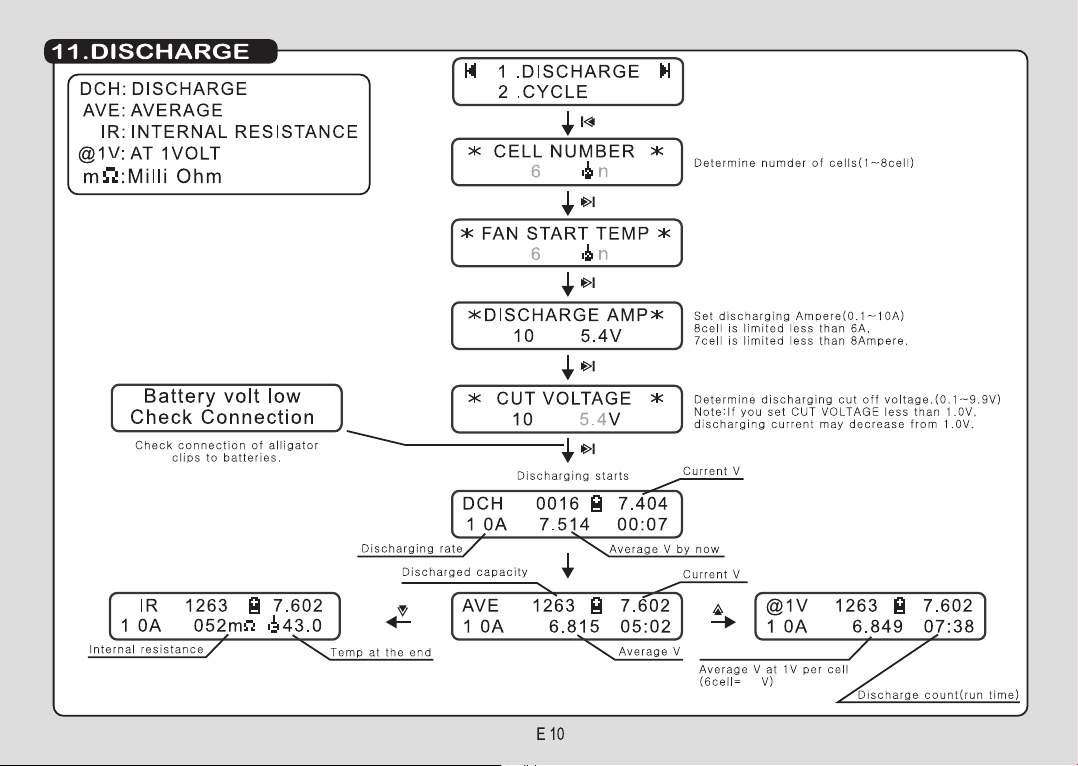

1 .DISCHARGE
DISCHARGE SET UP
DISCHARGE
2 .CYCLE
3 .LAST DATA
4 .LI-ION CHG
CTX CHARGE
SET UP
CYCLE SET UP
CTX CHARGE
CYCLE
LAST DATA
LITHEUM-ION CHARGE
두키 를 이 용 하여 메뉴 를 선택 합니다 .
선택 된 메 뉴 는 깜 빡이 게 됩니 다.
키를 누르 고 있 으 면 메 뉴를 빠르게 이동 시 킬 수 있 습 니다 .
문자선택
FORWARDBACKWARD
이 마크는 누를 수 있음을 의미합니다.
메인메뉴에서 키를 2초이상 누르면
USER SET UP모드로 들어갑니다.(Page4)
충전 이 름 바꾸기(PE A K , CTX C H G )
+ 2seconds
+ 3seconds
이 마크가 있으면 키를 누를 수가 없습니다.
CELL MASTER V1.0
PLATINUM EDITION

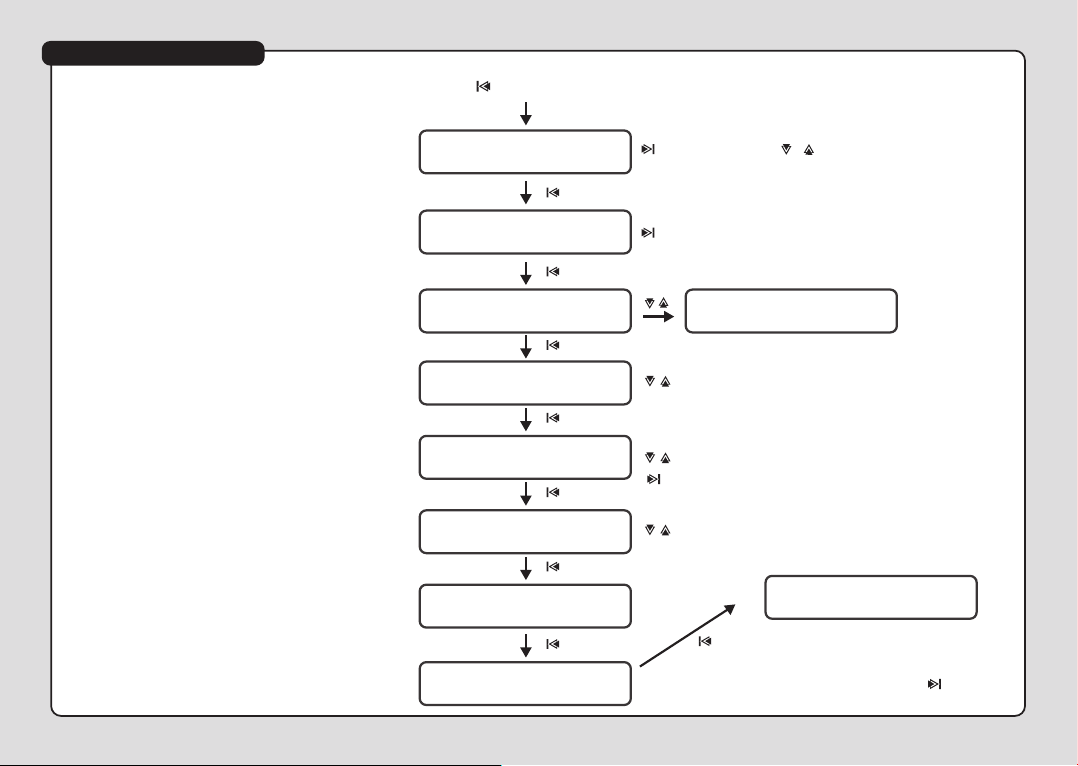

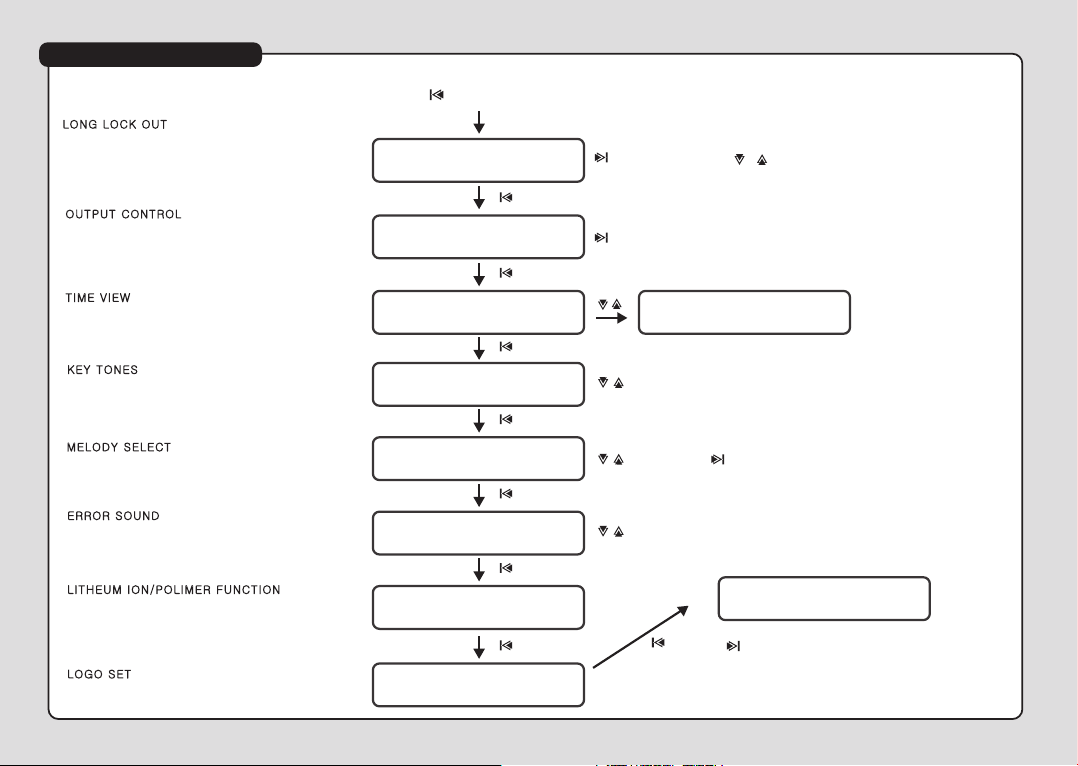

5.USER SET UP
MAIN MENU
-K4-
-LONG LOCK OUTTIME : 10:00
-OUTPUT CONTROLPin using: FAN
- TIME VIEW -
MIN:SEC - 00:00
- TIME VIEW SEC - 00000
+2seconds
LONG LOCK OUT
피크차지 모드에서 충전시작후 세팅된 시간동안
피크검지를 하지않는 기능입니다. 30분까지 세팅이
가능합니다. 오래동안 사용하지 않은 배터리는
충전초기에 전압이 계속 떨어지는 경우가 있습니다.
이럴때 이 기능을 사용하면 편리합니다. (Page 6)
OUTPUT CONTROL
CM 우측에 위치한 2핀 컨넥터에 머치모어 팬스탠드
혹은 배터리워머를 연결하여 휴식중(rest) 팬의
온오프 혹은 워머의 동작을 온도로 컨트롤 할 수
있습니다. 워머온도를 설정하면 팬동작은 자동으로
설정할 수 없게 됨을 기억하십시오.
TIME VIEW
분:초 혹은 초 로만 시간을 볼 수가 있습니다. 기존에
사용하던 충전기가 초로만 표시되었다면 익숙한 초
디스플레이로 그렇지 않다면 분:초 디스플레이로
편하게 선택해서 볼 수 있습니다.
-KEY TONESMELODY : 1
KEY TONES
버튼의 음을 세종류로 변환할 수 있습니다.
ERROR SOUND
에러 사운드의 횟수를 지정할 수 있습니다.
Once:1회 5times:5회 10times:10회
30times:30회 Forever:계속
LITHEUM ION/POLIMER FUNCTION
리튬 배터리의 충방전 기능을 메인메뉴에서 켜고
끌 수 있습니다.
- MELODY SELECT Start : 1
- ERROR SOUND 5 times
- LI-ION Fun. Function ON
LOGO SET
OPENING 화면의 로고를 변경할 수 있습니다.
셀마스터를 초기화 하는 기능입니다.
모든 입력된 기억들이 리셋 됩니다.
키를 한번 누르면 sure? PUSH sw
라고 묻게 되고 한번더 키를 누르면
기기는 리셋됩니다.
- LOGO SET -
- FACTORY RESET RESET
MELODY SELECT
각 기능에 다른 멜로디를 부여할 수 있습니다.
커서를 이동시킵니다.
다음으로 넘어갑니다.
멜로디 선택
두키를 이용하여 시간을
선택합니다.
휴식시 FAN이 동작되는온도,
혹은 WARMER 전원이 끊기는
온도를 설정합니다
멜로디 선택
횟수를 선택
Start(1 to 3):각 기능을 시작할 때의 멜로디
End(1 to 3):종료 멜로디
Error(1 to 3):에러가 발생했을 때의 멜로디
PLATINUM EDITION

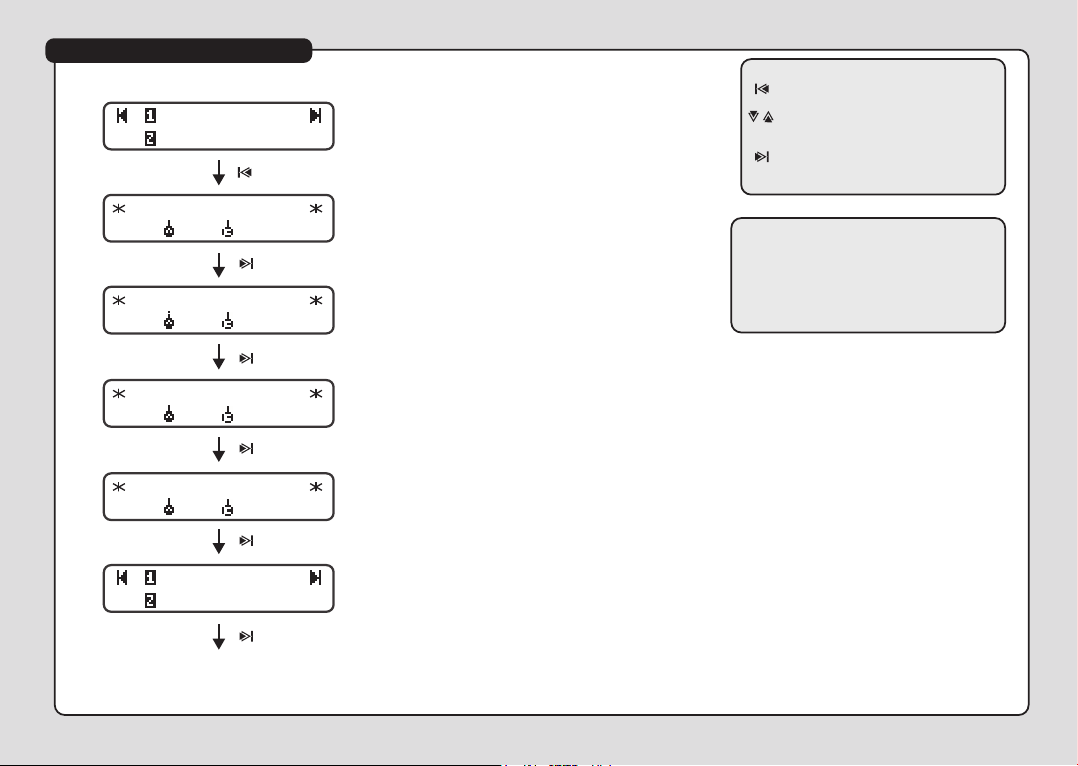

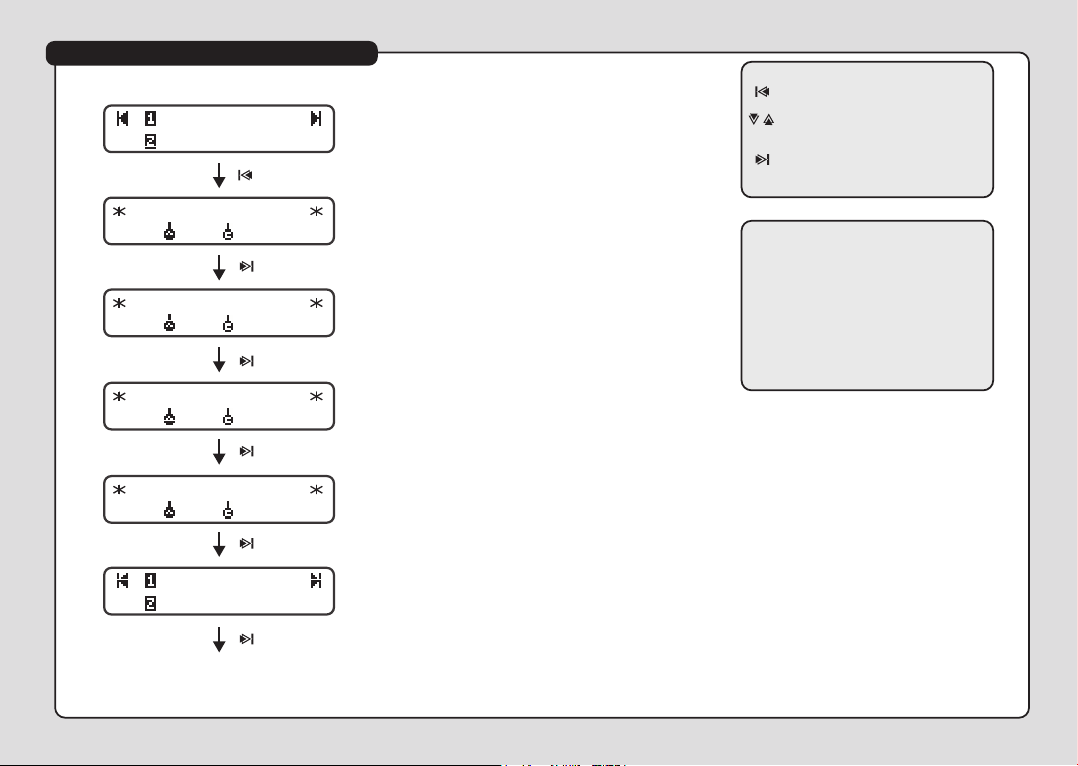

6.PEAK CHARGE-set up
KEY OPERATION
OPTIONAL PART
-K5-
CELL NUMBER
6 n n Tn
커서를 뒤로 이동
VALUE를 설정
커서를 앞으도 이동.
1초간 누르고 있으면 메인메뉴로
빠져나감
충전할 배터리의 셀 수를 지정합니다. 셀 수를
지정하는 것으로 여러가지 안정성을 보장받게
됩니다.
충전중의 아웃풋 팬 컨넥터로부터 연결가능한
머치모어제 팬 스탠드를 설정온도부터 작동케 하는
기능입니다. 여름철에 유용합니다.
충전의 종료온도를 설정합니다. 온도센서는 항상
배터리의 표면에 밀착시키도록 합니다.
배터리 타입에 따라 권장되는 온도값을 설정합니다.
여름철에는 45-50도, 겨울철에는 40-45도 정도로
설정합니다.(주변환경에 따라 조금씩 변함)
충전 후의 미세전류 충전기능인 트리클 차지 입니다.
Y를 선택하면 충전 종료후 0.1A의 충전이
지속됩니다.
NI-MH(니켈수소) 배터리에는 사용을 금하며 니카드
(Ni-CD) 배터리에만 적용하시기 바랍니다.
FAN START TEMP
6 n n Tn
CHG STOP TEMP
6 n n Tn
TRICKLE CHARGE
6 n n Tn
.PEAK CHG 1
.PEAK CHG 2
.PEAK CHG 1
.PEAK CHG 2
Page 6 PEAK CHG 1
MR-12FB
12V Cooling fan stand blue
MR-12FK
12V Cooling fan stand black
MR-12FP
12V Cooling fan stand purple
MM-WTB Warming tray blue
MM-WTK Warming tray black
MM-WTP Warming tray purple

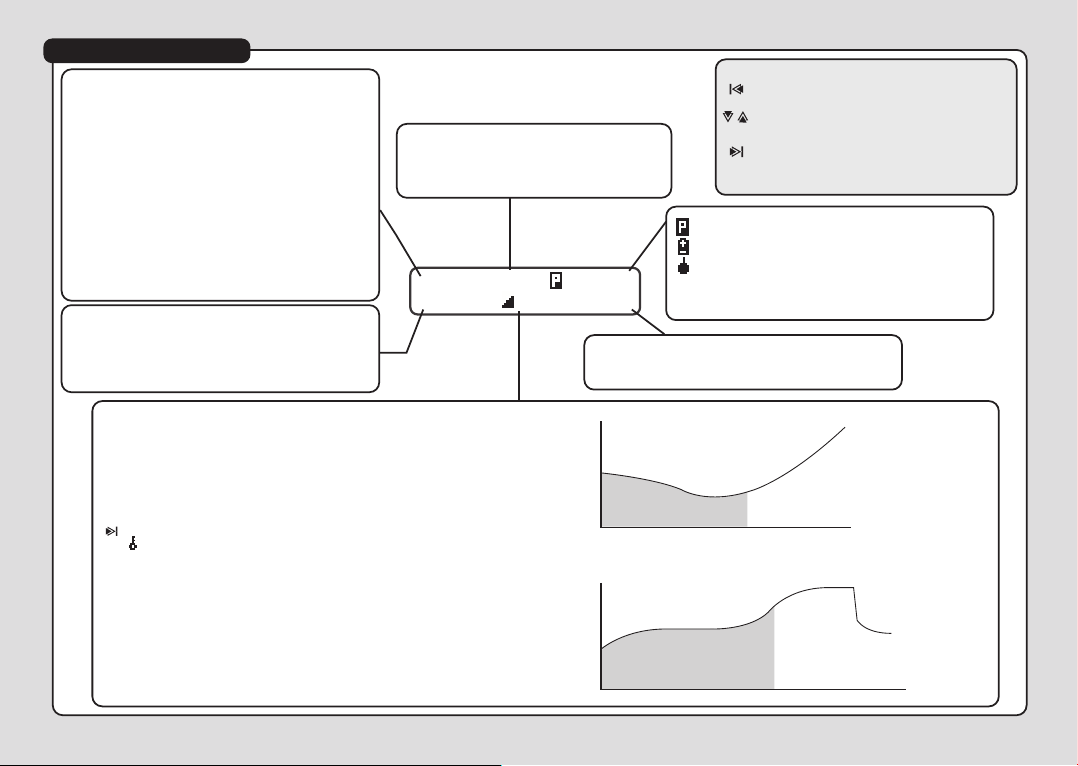

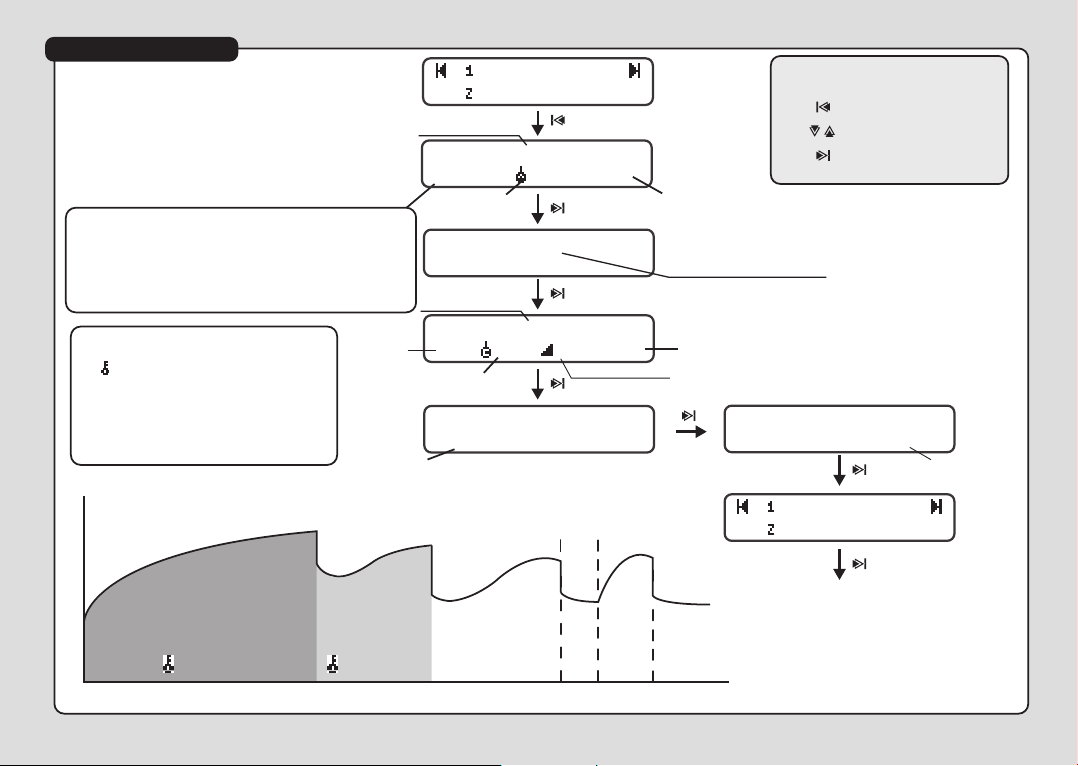

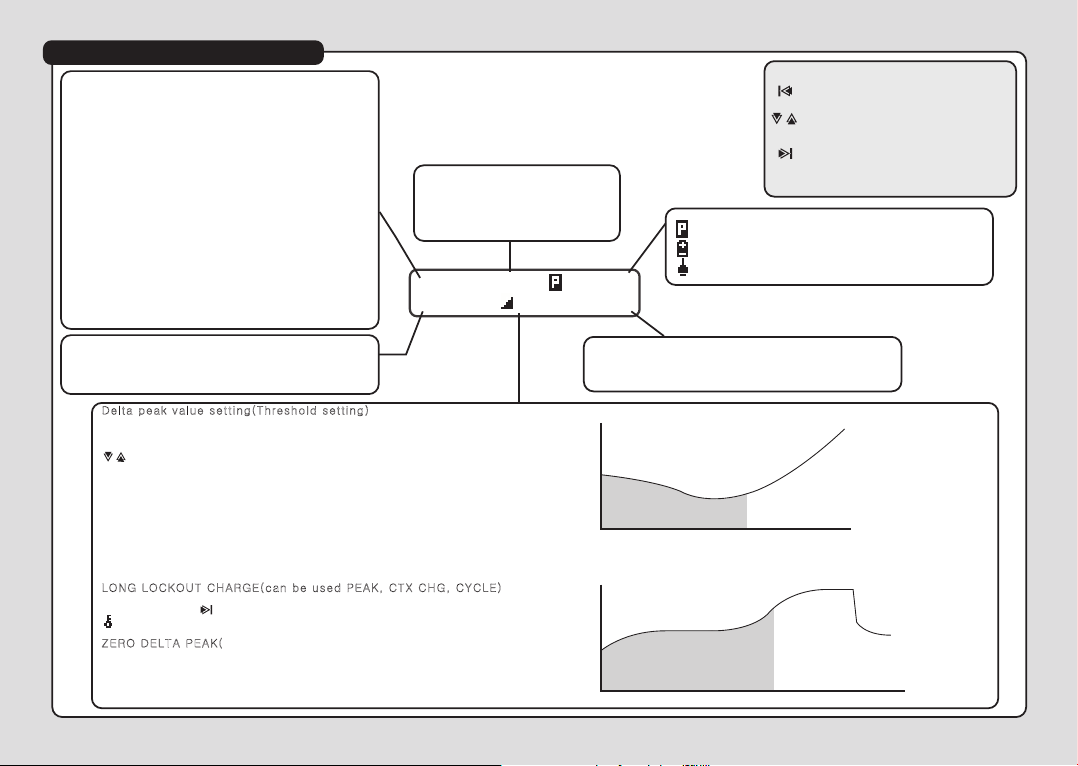

7.PEAK CHARGE - 1
KEY OPERATION
-K6-
SET 0000 13.802
0.0A 03 00:00
SET:셋업 디스플레이입니다.
DLY:대기(DELAY)하고 있음을 의미합니다.
CHG:충전(CHARGE) 중입니다.
ERR:에러(ERROR)가 발생했음을 의미합니다.
에러의 내용은 아래와 같이 분류됩니다.
*CHK CLIP* 배터리를 물린 악어클립을 체크하십시오.
*OVER VOT* 오버 볼트입니다. 충전할 배터리의
전압이 파워서플라이가 전압보다 높아졌을 경우
발생하는 에러입니다.
8셀배터리를 충전할 때 발생하기 쉬운 에러입니다.
이때는 충전전류를 낮추거나 파워서플라이의 전압을
올리도록 합니다.
*OVERHEAT* 기기내부의 온도가 뜨거워 충전이
중단되었습니다. 기기를 서늘한 곳으로 옮기거나 팬이
제대로 동작하는지 체크하십시오.셀 수의 지정이
제대로 되었는지도 확인하십시오.
배터리를 연결하기 전에는 파워서플라이의 전압이
표시됩니다. 온도센서의 현재 온도와 교대로
디스플레이 됩니다.
배터리가 연결이 되면 배터리의 전압이 표시가 됩니다.
오토 스타트를 설정할 수 있습니다. 설정된 시간만큼
충전 시작이 딜레이 됩니다.
커서를 뒤로 이동
용량, 피크 민감도, 오토스타트
시간설정
커서를 앞으도 이동.
1초간 누르고 있으면 세팅을 건너뛰고
바로 충전시작.
2초간 누르면 롱록아웃 충전시작
델타피크 값을 설정합니다. 03은 3mV를 의미합니다. 대부분의 배터리의
충전은 3mV로 시작합니다.
충전시작 30초후에도 계속 배터리의 전압이 하강할 경우에는 (오래 사용하지
않은 배터리 등) 롱록아웃 기능을 이용해서 충전합니다.
LONG LOCK OUT 기능(PEAK, CTX CHG, CYCLE 모두 적용가능)
USER SET UP에서 설정할 수 있는 롱록아웃 기능은 설정된 시간동안
피크검지를 하지 않는 기능입니다.
오래도록 사용하지 않은 배터리는 충전시 15-20분간 전압이 계속 하강할 수
있습니다. 이때는 롱록아웃 충전을 합니다.
SET 화면에서 키를 2초이상 누르고 있으면 롱록아웃 충전을 시작하며
마크가 나타나게 됩니다.
롱록아웃 충전을 할 때에는 반드시 배터리가 방전되어 있는지를 먼저
확인하고 온도센서를 반드시 배터리에 부착합니다.
설정된 시간동안에는 피크검출에 의해 충전을 종료하지 않으므로 반드시
온도센서로 안전대책을 세워야 합니다.
ZERO DELTA PEAK
과충전을 막고 피크로부터 배터리의 전압이 드롭되기 전에 충전을 종료하는
CM의 최신 충전방법입니다. 피크에서 배터리의 전압이 일정시간 머물면
충전을 종료하게 됩니다. 이 조건이 만족되지 않으면 자동으로 3mV 로
전환됩니다.
00으로 설정하면 제로 델타피크 검출기능이 동작됩니다. 용량셋업을 0000
으로 하면 제로델타피크는 충전시작부터 적용되고 용량을 설정할 경우
설정된 용량의 70% 이후부터 적용하게 됩니다.(우측 그래프 참조)
롱록아웃 20분 설정시
충전전류 암페어 Ampere를 의미합니다. R/C카에
탑재되는 SUB-C 사이즈의 배터리에는 4암페어
이상의 충전을 배터리를 손상시킬 위험이 있으니
주의하시기 바랍니다.
그 외 AA, AAA 사이즈의 작은 배터리들도 2암페어
이상의 충전은 배터리의 과열을 초래할 수 있으므로
주의바랍니다.
Volt
Long lock out 피크검출
Time
20min.0min.
충전용량을 제한하는
CAPACITY(mAh) 세팅입니다.
배터리의 용량보다 약5-10% 높게
설정합니다.
예: GP3300은 3600으로 세팅
3600mAh로 용량 설정 후
ZERO DELTA PEAK 충전 예
Volt
Capacity
0
3600(100%)2520(70%)
3mV Zero delta peak acts

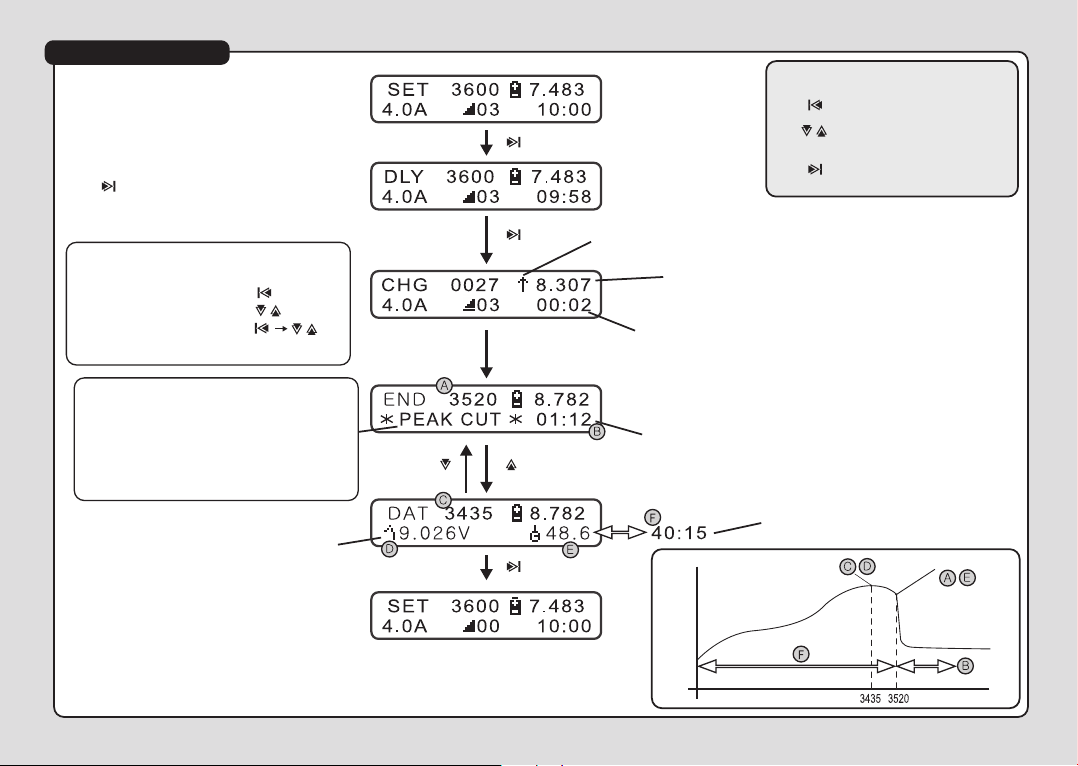

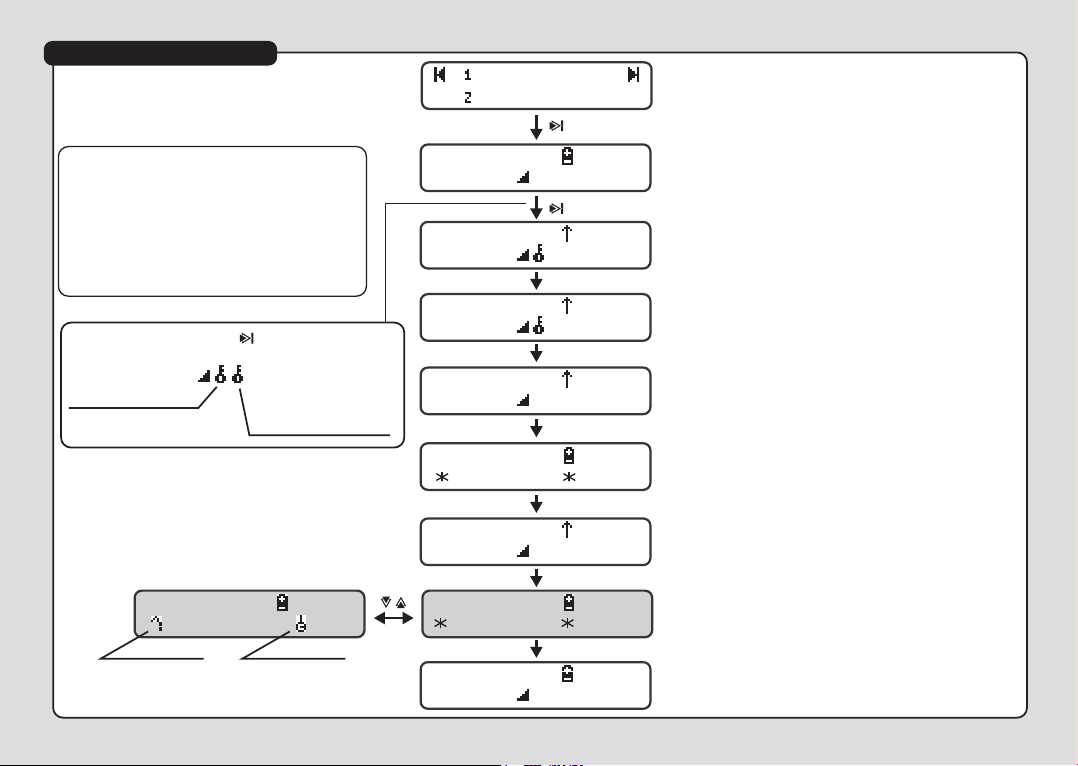

8.PEAK CHARGE - 2
KEY OPERATION
-K7-
SET 3600 7.483
4.0A 03 10:00
SET 3600 7.483
4.0A 00 10:00
DLY 3600 7.483
4.0A 03 09:58
CHG 0027 8.307
4.0A 03 00:02
커서를 뒤로 이동
Value의 증감
DATA 확인
커서의 이동, 충전의 시작 혹은 중단
용량 3600, 충전4암페어.
델타피크 3mV, 딜레이 10분
설정의 예
충전은 10분간 딜레이 됩니다.
딜레이 동안 키를 누르면
충전을 시작합니다.
롱록아웃 설정, 해제:
전류변화:
용량, 델타피크, 컷오프 온도:
팬스타트 온도
PEAK VOLTAGE
충전이 종료되었습니다.
*CAPC CUT* Capacity cut-off
*ZERO-CUT* Zero delta peak cut-off
*PEAK CUT* Delta peak cut-off
*TEMP CUT* Temperature cut-off
*NEGAVOLT* 전압이 피크전압의 감지 없이 60초
이상 지속적으로 하강하면 이 메세지가 나타나게
됩니다.
온도와 시간이 번갈아
표시됩니다.
배터리 전압의 상승, 하강을 화살표가
정확하게 디스플레이 합니다.
1mV 단위까지 배터리의 전압을 표시하므로
충전상황, 델타피크 때의 CM의 정확성 등을
볼 수가 있습니다.
충전이 종료된 직후부터의 지난 시간
충전종료 당시의 배터리 온도와
충전된 시간을 번갈아 디스플레이
END 3520 8.782
PEAK CUT
01:12
40:15
DAT 3435 8.782
9.026V 48.6
충전데이터는 3. LAST DATA -> a. CHG DATA
에서 확인할 수 있습니다.
Voltage
Capacity/Minutes3435 3520
Cutoff
F
F
충전중 세팅 변화 키
+3초

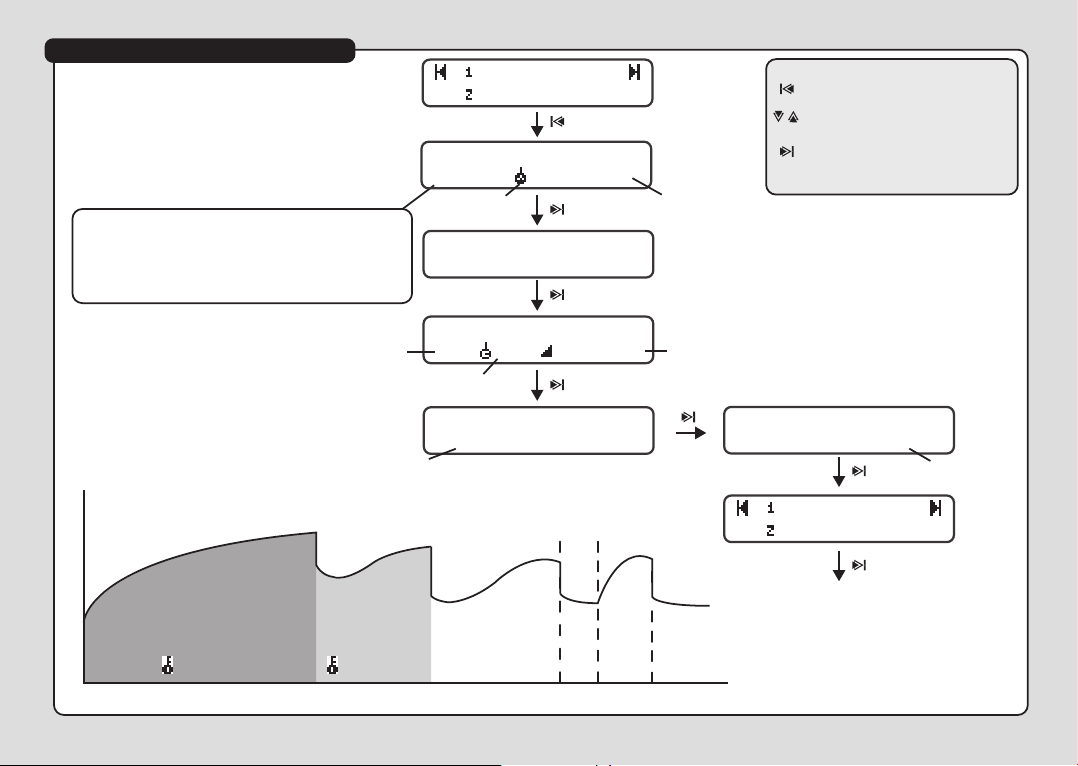

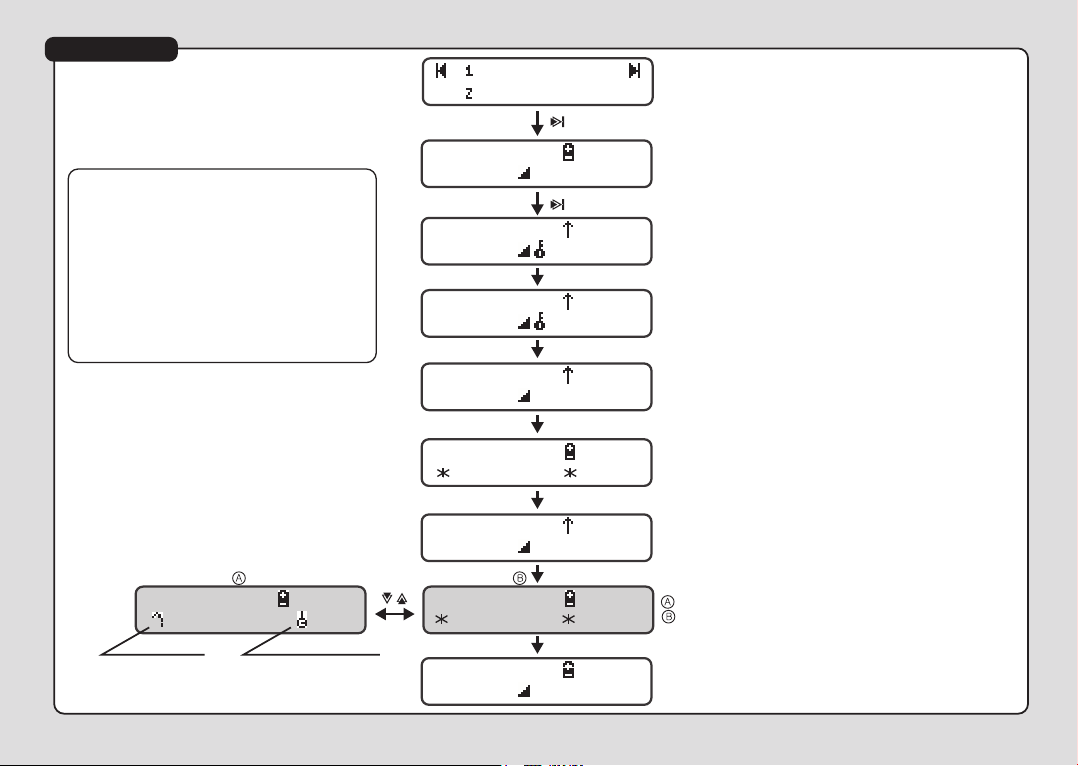

9.CTX CHARGE SET-UP
KEY OPERATION
-K8-
커서를 뒤로 이동
Value의 증감
DATA 확인
커서의 이동, 충전의 시작 혹은 중단
CTX 차지는 충전 전류와 용량을 3단계로 나눠서
각 배터리에 맞는 최적의 방법으로 충전을 할 수
있는 충전모드입니다,
1/3과 2/3 스텝에서는 피크검출이 Lock이 되기
때문에 충전 전 배터리가 방전된 상태인지 반드시
확인하여야 합니다.
잘못된 설정은 배터리를 망가뜨릴 수 있으므로
충전에 관한 지식이 충분한 전문가만 이 모드로
충전을 하시기 바랍니다.
1/3스텝의 충전 설정 예
1/3
7암페어로
2000mA까지 충전
2/3
6암페어로
2700mA까지 충전
3/3
4암페어로
3800mA까지 충전
4A
Repeak
5분간 0.1A
트리클 충전
0.1A
트리클 충전
2/3스텝의 충전 설정 예
3/3스텝의 충전 설정 예
.CTX CHG 1
.CTX CHG 2
.CTX CHG 1
.CTX CHG 2
2/3 2700mA 6.0A
Fn
3/3 3800mA 4.0A
Ty 50 03 R1
리피크 설정시
딜레이 시간
Page 9
용량제한
트리클 차지
(Page5)
온도컷 세팅
(Page5)
리피크 충전을 설정하면
세팅된 시간 뒤에 3/3스텝
세팅값으로 재충전을 하게
됩니다. No~3회까지 리피크
할 수 있습니다.
Set Repeak Time.
05:00 0000mA
0200mA
Set Repeak Limit
05:00
Volt
Capacity
0
38002000 2700
Peak lock Peak lock Peak on
Flex 차지기능입니다. 오래된
니카드 배터리의 성능을
회복시키고자 할때 사용합니다.
니켈수소배터리에는 사용하지
않습니다.(Yes,No로 설정)
1/3 2000mA 7.0A
Fn n 6cell
Cell수를 설정
팬스타트온도
(Page5)

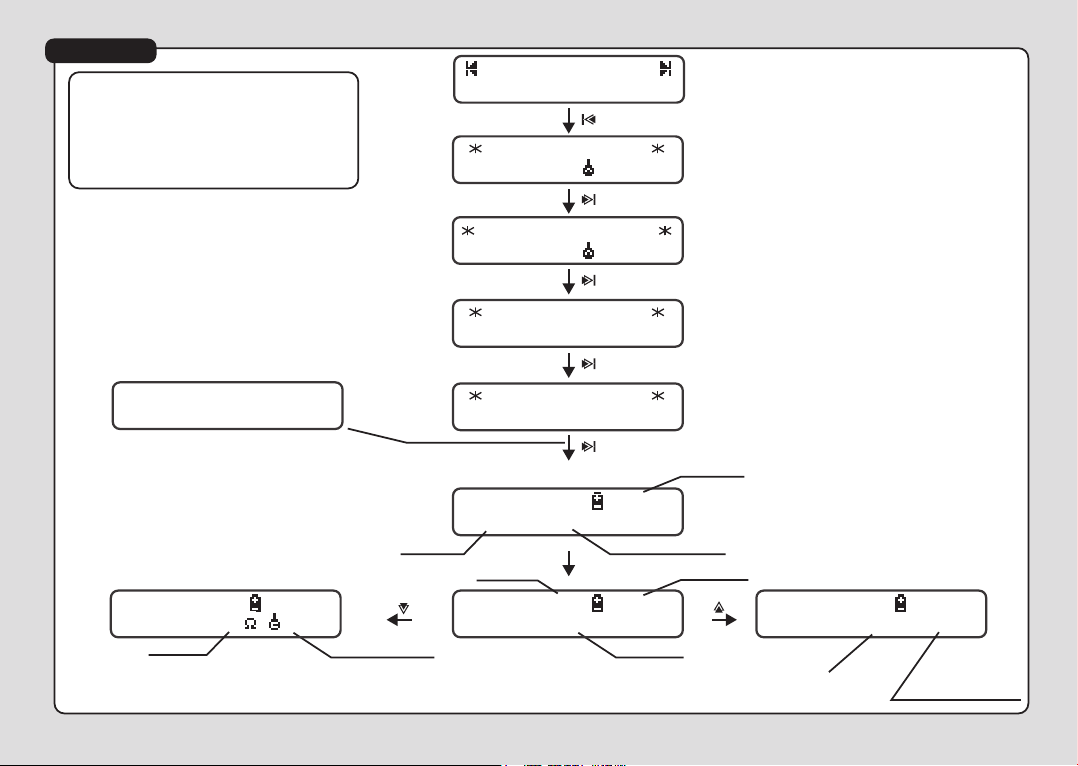

10.CTX CHARGE
-K9-
CTX 충전 중에는 각 세팅을 변경할 수 없습니다.
CTX CHG모드에서 PEAK CHG 처럼 충전하려면?
CTX 차지모드에서는 리피크 차지를 설정할 수
있기 때문에 충전 종료후 리피크 충전을 하고
싶다면 아래와 같이 설정하면 됩니다.
1. 1/3,2/3 스텝의 용량을 0000으로 설정합니다.
2. 3/3스텝만 충전 설정을 합니다.
3. 리피크 설정을 합니다.(딜레이시간, 용량제한)
4. 충전을 시작합니다.
5. 1/3,2/3스텝은 설정이 되어 있지 않기 때문에
충전시작과 동시에 3/3 스텝만 적용되어 PEAK
차지처럼 충전이 진행됩니다.
6. 충전이 끝나면 설정된 세팅대로 리피크합니다.
# CTX-CHG 모드에서도 롱록아웃 충전이
가능합니다. 롱록아웃을 설정하면 키마크가 두개
동시에 표시됩니다. 좌측 키마크는 2/3스텝까지,
우측 키마크는 롱록아웃 타임이 지나면
사라집니다.
메인메뉴에서 Forward키를 눌러 CTX-CHG로
들어갑니다.
3/3 세팅값이 디스플레이 되어 있습니다.
오토스타트 시간을 설정하거나 Forward키를 눌러
충전을 시작합니다.
1/3스텝 충전이 시작됩니다. 피크검출은 락
상태입니다.
2/3스텝 충전이 시작됩니다. 피크검출은 락
상태입니다.
3/3스텝 충전이 시작됩니다. 피크검출은 ON
상태입니다.
리피크를 설정하였으므로 피크 컷으로 충전이
종료된 뒤에 5분간의 딜레이가 적용됩니다.
트리클 차지를 설정하였으므로 0.1A의 미세전류
충전이 진행되고 있습니다.
3/3스텝 설정값인 충전전류 4A, 델타피크 03mV 로
리피크를 시작합니다.
RE1에서 1은 리피크 횟수를 표시합니다.(RE3까지
설정가능)
충전이 완전 끝났습니다. UP, DOWN 키를 눌러
데이터를 확인할 수 있습니다.
적은 용량은 피크 볼티지에 도달했을 당시의 용량이며
많은 용량은 충전이 종료되었을 때의 용량입니다.
Foward키를 누르면 초기화면으로 돌아옵니다.
.CTX CHG 1
.CTX CHG 2
4.0A 03 00:00
SET 3800 7.750
4.0A 03 00:00
SET 3800 8.566
7.0A 00:27
1/3 0055 8.780
6.0A 20:10
2/3 2305 8.867
4.0A 03 28:50
3/3 3000 8.934
4.0A 03 01:37
RE1 3680 9.111
DLY 3586 8.785
PEAK CUT 01:16
00:03
TRK 3763 8.805
PEAK CUT
52.9
DAT 3744 8.805
9.142
11.DISCHARGE
-K10-
메인메뉴에서 Backward키를 눌러 셋업으로
들어갑니다.
방전하고자 하는 배터리 팩의 셀 수를 설정합니다.
(1~8cell)
팬스타트 온도를 설정합니다.
방전 전류를 설정합니다.(0.1~10A)
8셀은 6암페어, 7셀은 8암페어로 제한됩니다.
컷오프 전압을 설정합니다.(0.1~9.9V)
방전을 시작합니다.
현재까지의 평균전압
현재의 전압
방전전류
방전용량
집게가 제대로 배터리에
연결되어 있는지 확인하세요.
아래 메세지가 나타나면
1 0A 7.514 00:07
DCH 0016 7.404
Battery volt low
Check Connection
평균전압방전종료시의 온도
현재의 전압
1 0A 6.815 05:02
AVE 1263 7.602
1 0A 6.849 07:38
@1V 1263 7.602
1 0A 052m 43.0
IR 1263 7.602
셀당 1V(6셀설정이면 6.0V)
때까지의 평균전압
방전종료까지의 경과된 시간
내부저항
6
6
10 5.4V
CELL NUMBER
DISCHARGE AMP
10 5.4V
CUT VOLTAGE
1 .DISCHARGE
2 .CYCLE
FAN START TEMP
n
n

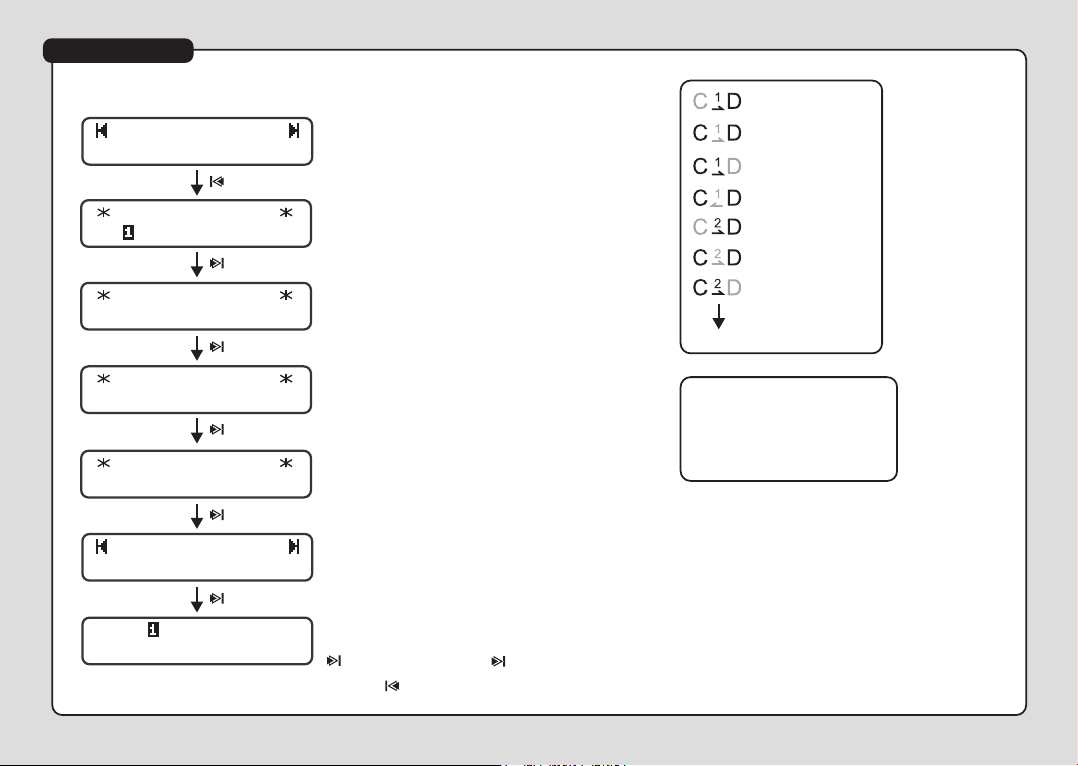

12.CYCLE
SET UP
-K11-
메인메뉴에서 키를 눌러 CYCLE SETUP으로
들어갑니다.
사이클 1회째의 충전
휴식
휴식
사이클 1회째의 방전
사이클 2회째의 충전
휴식
종료
사이클 2회째의 방전
CHARGE 1의 데이터
DISCHARGE 1의 데이터
CHARGE 2의 데이터
DISCHARGE 2의 데이터
저장되어 있는 충전모드 6개 중에서 한가지를
선택합니다.
충전 후 방전까지의 휴식시간을 설정합니다.
01:00
CHG Mode SEL
DLY after CHG
CH1
DC1
CH2
DC2
방전 후 충전까지의 휴식시간을 설정합니다.
(단. 사이클 1회 시에는 설정할 필요 없음)
사이클 횟수를 설정합니다.(1~3회까지)
SEL:선택된 충전모드를 보여주고 있습니다.
지정된 C-충전 후 휴식시간, D-방전후 휴식시간
c-사이클 횟수를 보여주고 있습니다.
키를 누르면 사이클을 시작합니다.
05:00
DLY after DCH
2 times
Cycle times
2 .CYCLE
3 .LAST DATA
2 .CYCLE
3 .LAST DATA
SEL:
C01:00 D05:00 2c
.PEAK CHG 1
.PEAK CHG 1

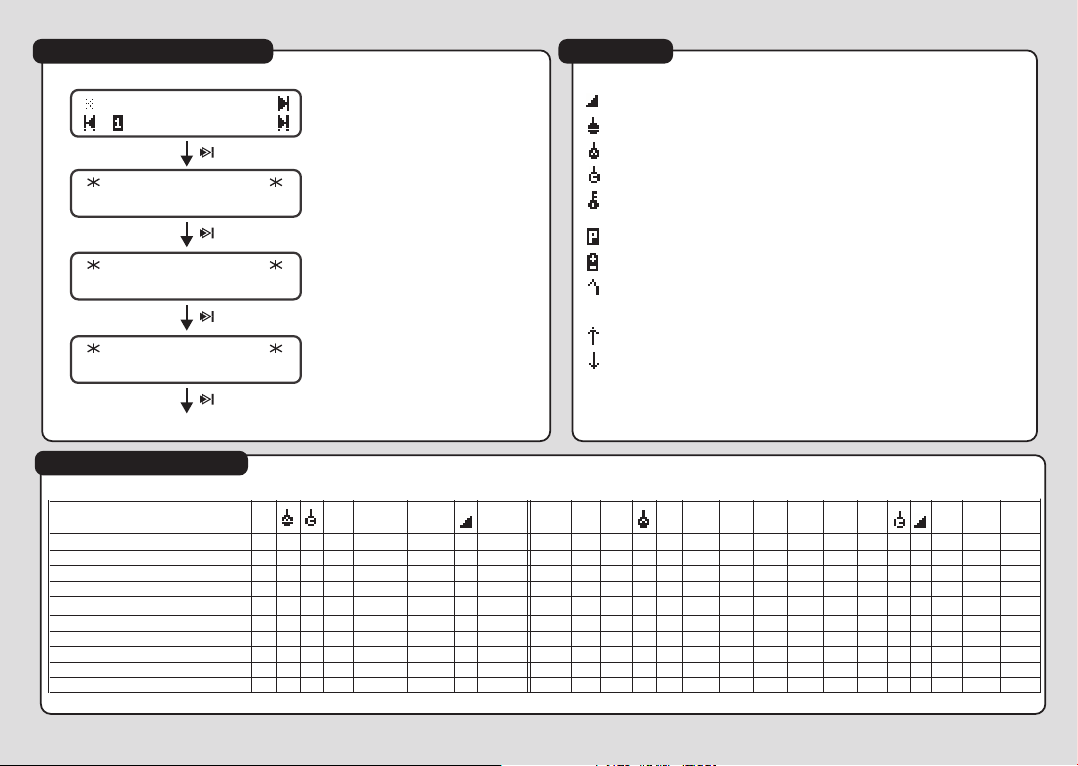

13.LI-ION CHG 14.SYMBOLS
-K12-
충전 또는 방전 중 하나를 선택합니다.
SUP 파워 서플라이 전원이 공급이 안되고 있음. 충전 중 3분 이내에 전원이
복귀되면 자동으로 충전을 재개합니다.
델타피크 세팅값(mV)
현재 온도
팬스타트 온도
충전종료 목표온도
피크 락(이 마크가 나타나면 피크 감지를 하지 않고 있다는 뜻입니다.)
더블 락(CTX-CHG의 1/3-2/3 스텝까지의 락과 롱록아웃이 동시에
적용되고 있습니다.
파워서플라이 전압
배터리의 전압
피크전압(높을수록 배터리의 내부저항이 크다는 뜻-노후된 배터리)
배터리 전압이 상승하고 있음
배터리 전압이 하강하고 있음
R/C용으로 제작된 리튬 폴리머 혹은 리튬 이온
배터리만 충전하시기 바랍니다.
리튬 배터리의 셀 수를 설정합니다.
셀 설정이 잘못될 경우 배터리가 폭발할
위험이 있으니 반드시 확인하시기
바랍니다.
Working Mode
CHG 1cell 1.0A
Working Mode
CHG 1cell 1.0A
CHG 1cell 1.0A
충, 방전할 전류를 세팅합니다.
충, 방전 시작
Current
4 .LI-ION CHG
.PEAK CHG 1
15.Charge set up example
PEAK CHG CTX-CHG
Cell
No.
Cell
No.
TRK TRK RPK
RPK
time
Capacity
(mAh)
CHG
Ampere
CHG
Amp
Long
lockout
8cell(for Tx) Ni-MH 1800mAh
6cell GP3700 (Fully discharged)
6cell GP3300 (Fully discharged)
6cell Intellect 4200
Tamiya RC2400SP 6cell
Tamiya RC3000MH
Sanyo RC3000HV 6cell
Sanyo RC3300 6cell
Sanyo RC3600 6cell
Type of battery pack
See latest charge set up on www.much-more.co.kr
8 n 42
48
NoNo1900 0.8 24
03 1 5:00
RPK
mAh
limit
250
250
7.0 0.2No No2400 42 6
1/3
mAh
Flex
CHG
Amp
2420
2/3
mAh
4.5
CHG
Amp
3800
48No 03 1 5:007.0 0.2No No2650 42 6 2680 4.04100
3/3
mAh
Flex
6 42 48 No 3800 4.5 8 15min.
6 42 48 No 4100 5.0 8 15min.
10min.
6 42 48 No 5000 5.5 6 15min.
6 45 48 No 2650 5.0 18 15min.
6 42 45 No 3200 4.5 18 15min.
6 42 45 No 3300 4.5 18 15min.
6 42 48 No 3800 4.5 8 15min.
6 40 46 No 3900 4.5 3 15min.

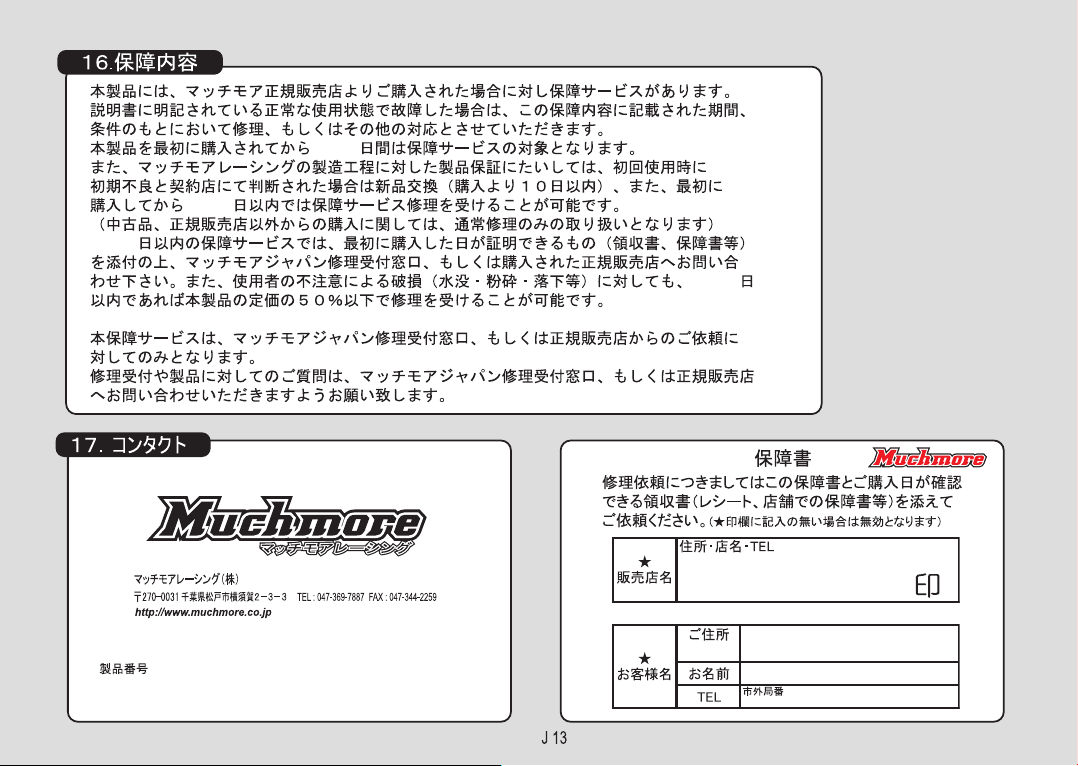

16.PRODUCT WARRANTY
17. CONTACT
K13
이 제품은 최초구매자에 의해 (중고거래품은 해당되지 않음) 구매당일부터 90일간 머치모어 레이싱의 제조공정에서의
불량으로 인한 제품하자에 대해서 새 제품으로 교환, 수리 혹은 구매가격에 대한 환불요청을 할 수 있습니다.
이 설명서에 명시된 조작법에서 벗어나는 조작으로 인한 파손은 무상보증 조건에 해당하지 않습니다.
이상이 있는 제품은 아래주소로 보내주시기 바랍니다.
제품을 보호할 수 있는 완충 포장재와 구매일을 입증할 수 있는 영수증을 반드시 첨부하셔서 선불로 발송해 주시기
바랍니다.
사용자의 부주의로 인한 파손의 경우에는 총 수리비는 최초 구매가격의(소비자가격) 50%를 넘지 않습니다.
경기도 고양시 일산구 풍동 127-1
전화 031-903-0487 팩스 031-903-0497
WARNING
1.CELL MASTER
To reduce the risk of injury, use only rechargeable Ni-CD or Ni-MH or Litheum/Lithium-Ion,
Litheum/Lithium Polimer batteries with the CM. Do not leave the CM unattended. The remote possibility
of a failure could cause an extreme overcharge. This could cause the battery to rupture.
Always make sure all the batteries in the pack are in the same state of discharge before charging a
pack.
Otherwise, any cells that are partially charged before charging will get extremely hot and may be
damaged or vent battery acids. To prevent this, make sure the thermo sensor from the CM is always
attached to the battery’s surface. Check your battery pack occasionally for overheating, If cell are too
hot to touch there is something wrong and the pack must be disconnected from the charger.
Muchmore R
acing(or their associated distributors) shall not be liable for any property damage or
personal injury which may result from the failure to these instruction or other improper use of this
product.
Avoid any contact of your CM with water or other liquids. Never operate on carpets, cloths, pit towel or
other materials.
Never cover the cooling fans or holes on the CM. Disconnect the CM from power supply when not in
use. Only charge serially switched battery packs containing 1~8cells. Never charge parallel switched
cells. Never connect the CM directly to a 110/230 VAC power source. For best performance, we
recommend the Power Master(24A power supply #MM-CTXP3)
New charger may produce a slight odour in the first few hours of service due to matereials curing
inside the device.
The CELL MASTER Version 1.0(referred to as CM)is a state of the art microprocessor
based charger/discharger system for rechargeable batteries for R/C use. With CTX
technology developed by our team of R&D, factory team drivers and world champion
Surikarn Chaidajsuriya, Muchmore introduces the next generation of charger for serious
R/C drivers.
The CM is linear type and can fully charge 1 to 8 cells at a digitally presett
able
amperage up to a maximum 10.0amps using peak detection, temperature limit, capacity
limit methods. The CM can automatically repeak by CTX charge mode.
The CM can charge Litheum battery up to 3 cells.
E 1
Black back lit LCD with 16x2 characters IC controlled ball bearing fans
Gold plated clips High resolution16bit AD for accurate volt reading
6 charging memories Auto restart system Autostart timer
Blue state Indicator Customizable charging name Zero-delta peak cutoff
Ouput control pins for Battery warmer or Cooling fan stand
Dimensions...............................................................
Weight...........................................................................................
No. of cells......................................................................................
Max charge current............................................
Discharge current..............................................
Cut-off Voltage.....................................................
Input Voltage.......................................................................
Charging Capability.......................................
Charging Modes...................
Trickle Charge Rate(after charge).................................................
Voltage Threshold/Delta Peak.......................................
Flex Charge.........................................................
Thermometer sensor.......................................
Keys....................................................................................................
Cooling......................................
124 x114 x 47mm
482g
1~8
0.1~10.0A(adjustable)
0.1~10.0A(adjustable)
0.1~9.9V(adjustable)
10.0~16.0V
10~9990mAh(adjustable)
Peak & CTX charge, Trickle, Flex, Li-Ion
0.1A
Zero, 3~99mV
0~9Level(adjustable)
15~70degrees Celcious
4
Ball bearing temp controlled dual fans
SPECIFICATIONs
2.What’s Delta peak?
3.State indicator
E 2
Let’s be clear about this. "Delta peak" is short hand for "The peak charge is detected by measuring the Delta Voltage".
"Delta" is a mathematical term which means "The change in". So what is delta peak charging ? As a Ni-Cd battery is
charged its voltage increases. This increase in voltage is technically called a positive delta V (or voltage). Positive because
the voltage is rising. It is a basic characteristic of these cells that when they are fully charged the voltage levels off and
even goes down very slightly. These conditions are known as Zero delta V and negative delta V. The CM charger looks for
this change and terminates the charge when it sees it. The CM has a 16bit AD which allows the charge to terminate in a
milli volt. E.g. for Ni-Cds it is fine to watch for negative delta V but the vlotage dip is not so pronounced in NiMH cells so it is
better to charge them using Zero delta V i.e. don't wait for the voltage to drop but cut off when the voltage levels off.(See
page 6 “ZERO DELTA PEAK”)
Voltage
7.260V
9.180V
9.177V
Minutes
Peak voltage or Zero delta peak V
Cut off
e.g. 3mV set
3mV
A state indicator blue LED is equiped on the CM which allows you could aware of the CM’s state.
On : Charging, discharging
Blinking once a second(LED turned on very short time) : Charge/discharge/cycle finished
Blinking once a second(LED turned on longer time) : Delaying
Blinking twice a second : Error occured
FORWARDCHOICEBACKWARD
CELL MASTER V1.0
PLATINUM EDITION
5.USER SET UP
MAIN MENU
E 4
-LONG LOCK OUT-
TIME : 10:00
-OUTPUT CONTROLPin using: FAN
- TIME VIEW -
MIN:SEC - 00:00
- TIME VIEW SEC - 00000
+2seconds
LONG LOCK OUT
Batteries that have been fully discharged can
cause fulse peak for several minutes.
Long lockout charge will cure this problem.
Set Long lock out time at this mode.
(more information->Page 6)
OUTPUT CONTROL
On the right side of the CM, it has output pins
for Muchmore’s cooling fan stand or Battery
warmer. Both can be controlled by
temperature(Output thermometer comes with
the CM)
TIME VIEW
You can choose Time view as two ways.
Minutes+Seconds or Only seconds.
-KEY TONESMELODY : 1
KEY TONES
Choose key tone as you like.(3 tones)
ERROR SOUND
Set the number of error and ending sound.
Once, 5times, 10times, 30times, Forever
LITHEUM ION/POLIMER FUNCTION
Turn on or off the Li-Ion charge function at
main menu.
- MELODY SELECT Start : 1
- ERROR SOUND 5 times
- LI-ION Fun. Function ON
LOGO SET
Type your own name or favorite words for
opening display.
All saved data will be cleared if u click
button twice.
If the CM shows some broken letters, use this
function to cure the matter.
- LOGO SET PLATINUM EDITION
- FACTO RY RESET RESET
MELODY SELECT
Give own melody to Start(1~3), End(1~3), Error
sounds(1~3).
Cursor moves.
Enter
Select Enter
Value set up
e.g.
On in rest:42C
Fan stand will act over 42deg.C during rest time.
Warmer cut:35C
Battery warmer stops warming over 35deg.C
Select
Select
6.PEAK CHARGE-set up
KEY OPERATION
OPTIONAL PART
E 5
CELL N U M B E R
6 n n T n
Ba ck w ar d
Se t v al u es
Fo rw a rd
+1 se c on d b a ck to M a in me nu
Ch oo s e n um b er of c e ll s .
Th is se t up wi ll gu a ra n te e t he CM ’ s rig ht
op er a ti o n.
Fa n s ta n d( P ar t # MR - 12 F ) th a t a tt a ch ed on th e
CM ’s ri g ht si de wi l l b e con tr o ll e d b y th i s s et
up d u ri n g c ha rg e .
De te r mi n e t em per at u re te rmi na t in g o f c ha r ge .
Ma ke su r e T he rm o -s e ns o r al w ay s k e ep s g oo d
co nt a ct on th e b at t er y ’s su rf a ce .
We r e co m me n d, i n s u mm e r set t o 4 2 -4 8 de g. C ,
In w
in te r , 4 0- 4 2d eg. C w hi c h wor ks fi n e b ut w i ll
de fe n d o n y ou r l oc a ti o n.
If y o u s el e ct T r ic k le ch arg e “ Y( y es )”, t h e C M
wi ll ch a rg e y ou r b a tt e ry at a ve r y low
ra te ( 0. 1 A) af te r c h ar g e.
Th is pr e ve n ts vo lt a ge ’ s dro p a ft e r cha rg e .
Us e t ri c kl e c har ge mo d e onl y f or Ni C D.
FAN START TEMP
6 n n T n
CHG STO P T E M P
6 n n T n
TRICKLE CHARGE
6 n n T n
.PEAK CHG 1
.PEAK CHG 2
.PEAK CHG 1
.PEAK CHG 2
Page 6 PEAK CHG 1
MR-12FB
12V Cooling fan stand blue
MR-12FK
12V Cooling fan stand black
MR-12FP
12V Cooling fan stand purple
MM-WTB Warming tray blue
MM-WTK Warming tray black
MM-WTP Warming tray purple
7.PEAK CHARGE - 1
KEY OPERATION
E 6
SET 0000 13.802
0.0A 03 00:00
SET:set up display
DLY:Delaying
CHG:charging
ERR:Error
*CHK CLIP* Check alligator clips
*OVER VOT* Over voltage error occured. The
voltage of charging battery is higher than the
voltage of power supply. Decrease charging amp
or increase voltage of power supply.
*OVERHEAT* The CM is very hot.
Do not block the air flow around slots or the fan
inlet in the back of the case. This could cause
excessive heat build up and may short out the
output circuit FETs which would void warranty.
Blow out dirt in the fan and heatsink area
occasionally. Otherwise there may be excessive
heat build up that could cause the unit to fail.
:Power supply voltage
:Voltage at output connectors.
:Temperature at output thermo sensor
Auto start Timer:
This convenient feature lets you preselect when
you want to start the CM for a charge session:
adjustable from 0 to 18hours.
Backward
Capacity, Peak sesitivity, Auto
start timer value setting
Forward, Charge start
+1second:Charge start
+2seconds:Long lockout charge
start
Delta peak value setting(Threshold setting)
03 means 3mV(0.003V). The delta peak value entered is the drop in
millivolts that the CM looks for to determine that battery pack has peaked.
This is adjustable from 03~99mV/pack. To adjust,push the
buttons. If you set up high delta peak value, the CM will charge longer
time. We recommend to start charge with 03mV for all batteries at the
beginning. Under certain conditions, a battery pack or cell can exhibit a
false peak. Under these circumstances, it peaks before it is charged, and
the result is that battery pack or cell does not receive a full charge.
False peaks can be caused by several things. Batteries that have been fully
discharged can false peak for several minutes. Use long lockout to alleviate
this problem. Another cause is using alligator clips on solid leads. This can
produce a poor connection that can’t handle the charge current. It is best
to clip onto braided wire or multi-stranded wire where more area is
contacted by alligator clips.
LONG LOCKOUT CHARGE(can be used PEAK, CTX CHG, CYCLE)
Set long lockout charge time(1~30min) at USER SETUP(page4)
Press and hold key for 2seconds. If long lock out charge acts,
mark will be shown instead of delta peak value.
ZERO DELTA PEAK(
Set delta peak value at 00(0mV))
The CM has Zero delta peak charging cut off system which can cut off
charge at the peak voltage if the peak voltage stays for 7seconds(If this
condition is not satisfied, the CM will cut off by 3mV). For preventing from
false zero delta peak before it is charged, zero delta peak will act after
70% charge of set capacity. (See graph2)
20minutes long lockout
Charging current(Ampere)
For battery’s safety and life time, always charge
under 4A for Sub-C type,
2A for AA, AAA type batteries.
Volt
Long lock out Peak detecting
Time
20min.0min.
CAPACITY(mAh) can be limited .
Set 5~10% higher than battery’s
capacity.
Ex: GP3300 => 3600
Example:
Capacity:3600mAh
ZERO DELTA PEAK
Volt
Capacity
0
3600(100%)2520(70%)
3mV Zero delta peak acts
Graph 1
Graph 2
9.CTX CHARGE SET-UP
KEY OPERATION
E 8
Backward
Set Value
DATA check
Cursor moves, Charge start, stop
CTX charge is 3step charge mode which can set up
different current and capacity for 1/3,2/3,3/3 steps.
The CM doesn’t read voltage (peak detection
locked) during 1/3 and 2/3 step. From 3/3 step, the
CM reads voltage(peak detection on) then terminate
charging.
Use CTX-charge only for batteries that have been
fully discharged.(Zero-V discharger Part#MR-ZV)
We recommend CTX charge for advanced drivers who
have much experience about charging.
e.g. of 1/3step
1/3
7Amp charge
up to 2000mA
2/3
6Amp charge
up to 2700mA
3/3
4Amp
charge
4A
Repeak
0.1A
Trickle
charge
for 5min.
0.1A
Trickle charge
e.g. of 2/3step
e.g. of 3/3step
.CTX CHG 1
.CTX CHG 2
.CTX CHG 1
.CTX CHG 2
2/3 2700mA 6.0A
Fn
3/3 3800mA 4.0A
Ty 50 03 R1
e.g. repeak selected
Delay time
Page 9
Capacity limit
Trickle charge
(Page5)
Cut off temp.
(Page5)
Repeak charge: Rn(don’t repeak) to 3times can be set.
If you select n, the CM will not ask“Set Repeak Time”.
If repeak selected, the CM will repeak in set time with
3/3 setup after CTX-charge termination.
R1:Repeak once, R2: Repeak twice, R3:three times
Repeak Dly
05:00 0000
0200
Repeak Cap
05:00
Volt
Capacity
0
38002000 2700
Peak lock Peak lock Peak on
Flex charge(no~9)
Flex charging can recondition cells by lowering the
internal resistance through improvements plate
crystal structure formed by aging cells, they take
better charge and prevents undesirable memory
build-up. It is intended for use with NiCd cells only.
Intensity 1 is lowest and 9 is highest.
1/3 2000mA 7.0A
Fn n 6cell
Cell number
Fan start
temp(Page5)
* * * *
10.CTX CHARGE
E 9
CTX-chage does not allow chaging set up
during charging.
How to use CTX-charge as Peak charge with
repeak charge.
1. Set capacity 0000 at 1/3,2/3 steps
2. Set 3/3 charge step.
3. Set repeak (Rn to 3times)
4. Start to charge
5. The CM will skip 1/3,2/3steps, then
charge with 3/3step.
6. After charge termination, the CM will
repeak as programmed.
3/3 step’s set up is shown.
1/3 step charging.
Peak locked(Key mark is shown)
2/3step charging.
Peak locked(Key mark is shown)
3/3step charging.
Peak detection in on now(Key mark is dissapeared)
If you start CTX-CHG with key+3sec, double keys
will be appeared. Each means
Peak locked 1/3-2/3
Long lock out by time
(settable at User setup
mode)
After charging termination, now delaying 5min
waiting for repeak.
Trickle charging is proceeding.(Ty)
Repeaking with 3/3step (4A, 03mV)
RE1 means First repeak.
RE2 second,
RE3 Third.
Peak voltage
Temp. at charge
termination and
charged time are
shown in turn.
All charging procedure finished.
You can check charged data with Increment or
decrement key.
Less capacity is the capacity at peak voltage
More capacity is the capacity at charging termination.
Forward key will return to initial display of CTX-charge.
Trickle charging is proceeding.(Ty)
.CTX CHG 1
.CTX CHG 2
4.0A 03 00:00
SET 3800 7.750
4.0A 03 00:00
SET 3800 8.566
7.0A 00:27
1/3 0055 8.780
6.0A 20:10
2/3 2305 8.867
4.0A 03 28:50
3/3 3000 8.934
4.0A 03 01:37
RE1 3680 9.111
DLY 3586 8.785
PEAK CUT 01:16
00:03
TRK 3763 8.805
PEAK CUT
52.9
DAT 3744 8.805
9.142
6.0
12.CYCLE
SET UP
E 11
First charging
Delaying
Delaying
First Discharging
Second charging
Delaying
END
Second discharging
CHARGE 1 DATA
DISCHARGE 1 DATA
CHARGE 2 DATA
DISCHARGE 2 DATA
Choose one charge mode from 3 of PEAK
CHG, 3 of CTX CHG.
Determine delay time after charging
termintion.
01:00
CHG Mode SEL
DLY after CHG
CH1
DC1
CH2
DC2
Determine delay time after discharging
termintion.(The CM will ask this if you cycle
once)
Determine number of repetition(1~3times).
SEL:selected charging mode
C-DLY after CHG, D-DLY after discharge
c-Number of cycle
key will start cycling. ( )
During charge, you can make or release peak lock(long lockout charge) by push
and hold key 2seconds.
05:00
DLY after DCH
2 times
Cycle times
2 .CYCLE
3 .LAST DATA
2 .CYCLE
3 .LAST DATA
SEL:
C01:00 D05:00 2c
.PEAK CHG 1
.PEAK CHG 1
+3seconds will make long lockout charge.
13.LI-ION CHG
14.SYMBOLS & Message
15.Charge set up example
PEAK CHG CTX-CHG
E 12
Choose CHG or DCH.
Delta peak detection value(or Threshold value, mV)
Current temperature on output thermometer from the CM
Fan starting temperature during charging.
Charging termination temperature
Peak locked(If this key mark is shown, charging will not be
terminated by peak detection-Temp cut or Capacity cut is applied)
Doubled locked(Peak locked by 1/3~2/3 step during CTX-CHG
and Long lockout are acting simultaneously.
Input voltage from the power supply
Voltage of connected batteries.
Peak voltage(Higher number of peak voltage means the battery has
higher internal resitance-old batteries)
Voltage of battery pack is increasing.
Voltage of battery pack is Decreasing.
SUP Power fails. If power return within 3min. CM will charge
your battery automatically.
Charge only Litheum Polimer or Ion batteries.
If Li-battery is already more than 60% charged, CM may not charge but will
show “CHK CELL”. For this case, discharge your battery for a while then try
again.
Determine number of cells.
This is very important for safety.
If set up is wrong, it has remote
possiblity of explosion.
Working Mode
CHG 1cell 1.0A
Working Mode
CHG 1cell 1.0A
CHG 1cell 1.0A
Set up CHG/DCH current Amp.
Cell
No.
Cell
No.
TRK TRK RPK
RPK
time
Capacity
(mAh)
CHG
Ampere
CHG
Amp
Long
lockout
8cell(for Tx) Ni-MH 1800mAh
6cell GP3700 (Fully discharged)
6cell GP3300 (Fully discharged)
6cell Intellect 4200
Tamiya RC2400SP 6cell
Tamiya RC3000MH
Sanyo RC3000HV 6cell
Sanyo RC3300 6cell
Sanyo RC3600 6cell
Type of battery pack
CHG/DCH start
See latest charge set up on www.much-more.co.kr
Current
4 .LI-ION CHG
.PEAK CHG 1
8 n 42
48
NoNo1900 0.8 24
03 1 5:00
RPK
mAh
limit
250
250
7.0 0.2No No2400 42 6
1/3
mAh
Flex
CHG
Amp
2420
2/3
mAh
4.5
CHG
Amp
3800
48No 03 1 5:007.0 0.2No No2650 42 6 2680 4.04100
3/3
mAh
Flex
6 42 48 No 3800 4.5 8 15min.
6 42 48 No 4100 5.0 8 15min.
10min.
6 42 48 No 5000 5.5 6 15min.
6 45 48 No 2650 5.0 18 15min.
6 42 45 No 3200 4.5 18 15min.
6 42 45 No 3300 4.5 18 15min.
6 42 48 No 3800 4.5 8 15min.
6 40 46 No 3900 4.5 3 15min.
16.PRODUCT WARRANTY
17. CONTACT
E13
MUCHMORE RACING warrants their Cell Master to be free from defects in material and workmanship for a
period of 120 days from the date of purchase. This warranty applies only to the original purchaser.
MUCHMORE RACING (or their associated distributors) will repair or replace without charge, or refund the
purchase price of any product which fails during the warranty period by reason of defect in material or
workmanship found upon examination by MUCHMORE RACING to have been the cause of failure. This
warranty does not cover any failures attributable to abuse, mishandling, failure to follow operating instruction,
alteration or accident. To make a claim under this warranty, the purchaser must return the product to
MUCHMORE RACING (or the relevant Countries associated distributors) at the address shown below,
properly packed and with shipping charges prepaid. All claims must be made within thirty (30) days from the
product failure and, in any event, within thirty (30) days of the expiration of the 120 day warranty. All claims
must be accompanied by a sales slip or other written proof of date of purchase. The maximum repair costs
for any failure caused by the purchaser are 50% of retail price (original purchase price). Since we cannot
supervise the proper use of our products, we can not accept any liability for direct or indirect damage of any
type arising from their use or occurring to the property of the user and/or third parties. Therefore, any use of
this product shall take place at the user’s own risk. The warranty claim may not exceed the value of this
product in any case. By putting this product into operation you accept the above conditions and assume full
responsibility for use of this product.
J1
１．セル・マスター
この度マッチモアのセルマスターをお買い上げいただき、誠にありがとうございます。セルマスター（CM）は、長い期間、サー
キットでテストを行いワールドチャンピオンスリカーン選手による最終テストによって完成された商品です。最新の技術を
備えたバッテリー充電器です。数多くのレースに参加し培ったノウハウが全て注がれ、操作が簡単であり、バッテリーに対
する、様々な安全対策が入った、基本に忠実な充放電器です。
最も安定した電流供給を可能としたリニア方式を採用し、又、ボールベアリングファンによるクーリングシステムにより、より
安定した動作を可能とすることができ、１６ビットADパーツを使用することで、正確な電圧を感知することをも可能とする
ことに成功しました。これにより、最低デルタピークセッティングを３ｍVとセットアップしても、途中で充電が停止せずに、最
後まで安定して充電することを可能としました。
新しく採用されたブラックLCDと、インジゲーターLEDにより、他の作業中においても、遠くから充電状態を把握することが
可能です。
コンパクトサイズであり、とても軽量であるにもかかわらず、１０A充放電が可能であり、バッテリーのマッチングや性能をチャ
ックする、サイクリング機能まで装備しています。これらの機能により、様々な状況に対応できるよう設計されています。
リチウムイオン/リチウムポリマーバッテリーの充放電も可能であり、その活用度は大変高いものであります。
注 意
・セルマスターはDC１２V専用設計であり、家庭用電源での使用は出来ません。
・出力が安定した電圧調整可能なマッチモア製安定化電源の使用を推奨いたします。
・セルマスターはNi-CD, Ni-MH, Li-Ion,Li-polimerバッテリー専用充電器です。
他のバッテリーでは使用しないで下さい。故障の原因となります。
・水の近くやヒーターの近くなどの高温になる場所では使用しないで下さい。
涼しい場所で使用して下さい。
・カーペットやタオルなどで、本体下部、又は上部の空気穴を塞がないよう十分に注意して使用して下さい。
・セルマスターの近くには出来るだけ物を置かないで使用して下さい。
・直列連結されたバッテリーにのみ使用できます。並列連結されたバッテリーには絶対に使用しないで下さい。
・この説明書の中に書かれた範囲内でのみ使用して下さい。
・入出力ワイヤーは、極性に合うよう連結します。（赤のワイヤーが+ 黒のワイヤーが－）
・充電中には、常に温度センサーをバッテリーに密着させてください。
・充電中にバッテリーの温度が過剰に発熱する場合は、充電を停止させてください。
・モーターチェッカーやタイヤセッターなどを同じ安定化電源で使用すると、入力電圧が瞬間的に低下することで、正しく充電が出来ない
場合がありますので、そのような急激な電圧低下を起こすような製品と一緒に安定化電源を使用しないで下さい。
・充電器用の別の安定化電源を使用することをお勧めします。
・バッテリー充電中に過充電や過放電による発熱がある場合もありますので、充電中には必ずセルマスターの近くで十分に注意を払って
下さい。
・セルマスターを使用中に、バッテリーが壊れたり、火事になった場合は、マッチモアジャパンでは一切の責任を負いませんのでご了承下さ
い。
・コンパクトサイズ....................................................................（125 x 114 x 47mm）
・軽量設計..........................................................................................................（482g）
・充電可能セル数...................................................................................................1-8
・充電電流.............................................................................0.1-10.0A(セット可能)
・放電電流.............................................................................0.1-10.0A(セット可能)
・放電カット電圧.....................................................................0.1-9.9V(セット可能)
・入力電圧............................................................................................10.0V～16.0V
・充電容量......................................................................10-9990mAh(セット可能)
・充電種類................................Peak & CTX CHARGE, Trickle, Flex, Li-Ion
・Trickle充電（充電終了後）.............................................................................0.1A
・デルタ･ピーク電圧設定..............................................................0, 3-99mV/pack
・フレックス充電..................................................................0-9レベルー(セット可能)
・温度センサー.................................................................................................15-70℃
・キー.............................................................................................................................4個
・クーリング.....................................................................................ベアリングーICファン
特徴と仕様
J2
7.260V
9.180V
9.177V
ピークV
Cut off
e.g. 3mV set
3mV
２．デルタピークについて
バッテリーを充電中に最大電圧値に達した時がデルタピークです。
バッテリーの特徴として、デルタピーク後に電圧が降下します。
セルマスターは、その降下が始まるポイントを検出し、降下電圧がゼロミリボルトで充電を終了させることができる、１６ビットのADを装備してい
ます。
ニッケル水素バッテリーを充電する際には、最大電圧が降下する前に充電を終了することを推奨します。
ニッカドバッテリーの充電時は、デルタピーク検出後、電圧降下を待ってから充電を終了することが望ましいです。
電圧
分
３．LEDの点灯による表示
ブルーLEDの点灯によってセルマスターの作動状況を知ることができます。
・点灯 充電、放電中
・早い点灯 充電、放電、サイクリングの終了
・遅い点灯 待機中
・２連続で点灯 エラー
J3
４．メインメニュー
ユーザー・セット・アップ
メインメニューから キーを2秒以上押すと
ユーザー・セット・アップモードに入ります。（ページ4）
入力電源 DC 12V
このマークはキーを押すことが出来る状態です。
このマークはキーを押すことが出来ない状態です。
ページ5
ページ9
ページ6-7
ページ8
アップ、ダウンキーを利用してメニューを選択します。修正後
選択されているメニューは点灯します。
キーを押しつずけると早くメニューを移動する事が出来ます。
充電名のチェンジ（PEAK, CTX CHG）
+ 3秒間
+ 2秒間
後進 文字選択 前進
前進
CELL MASTER V1.0
PLATINUM EDITION
MAIN MENU
J 4
-LONG LOCK OUTTIME : 10:00
-OUTPUT CONTROLPin using: FAN
- TIME VIEW MIN:SEC - 00:00
- TIME VIEW SEC - 00000
+2seconds
-KEY TONESMELODY : 1
- MELODY SELECT Start : 1
- ERR&END SOUNDS -
5 times
- LI-ION Fun. Function ON
- LOGO SET -
- FACTO RY RESET RESET
カーソルを移動します。
次へ行きます。
メロディ 設定
メロディ 設定
アップ、ダウンキーを利用して、
ロック･アウトの時間をセットします。
サイクルを設定
５．ユーザー・セット・アップ
# ロング・ロックアウト
完全に放電されたバッテリーは数分間パルスピークを引き起こすことがあります。ロ
ング・ロックアウト・チャージはこの問題を解決することができます。このモードでロング
･ロック･アウトの時間をセットします。（1～30分の間で設定できる）デットショート放
電器を使った場合はロング・ロックアウトを使用してください。
# アウトプット・コントロール
CMは右側面に２ピンコネクタを用意しております。マッチモアの冷却ファンやバッテリ
ウォーマーなどをコントロールできます。冷えているバッテリー、あるいは温まったバッテ
リーを温度センサー(出力温度計はCMに付属します)によりコントロールすることがで
きます。ファンの場合 OFF＆１５度～６０度（１度刻み）で設定できます。（これは
、充電時以外で使用する際のセットアップです）ウォーマーの場合 OFF＆15度～
40度（１度刻み）で設定でします。ウォーマーをセットすると、冷却ファンのセットは自
動的にセット出来な
くなります。
休息時のファンセット
ファンもしくはウォーマーを選択
# タイムビュー設定
秒と分表示の切り替え
タイム・ビューを2つの方法に選ぶことができます。
分+秒あるいは秒だけ。
# KEYトーン設定
好きなように(3つのトーン)、主音を選んでください。
# メロディ・セレクト
スタート、終了、エラー音に自分のメロディを与えてください。
Start(1から3)各機能スタートする時の メロディ
End(1から3)終了メロディ
Error(1から3)エラーメロディ
OFF、又は３種類のメロディから選択
次へ行きます
# メロディのサイクル
エラー時, 充放電、サイクリングの終了した後、
メロディのサイクルを設定できます。
OFF、１、５、１０、３０回、無限
# リチウムポリマーバッテリーの充電機能オン、オフ
ON、OFF （OFF時は、メインメニューからモードが消えます）
# ロゴセットアップ
電源入力時のロゴをカスタマイズできます。
ファクトリーリセット
全ての設定をリセットします。
文字が変になった場合にも有効です。
キーを一回押すとsure? PUSH sw
の文字が出ます。この時もう一度 キーを押すと
機器はファクトリーリセットされます。
PLATINUM EDITION
6.ピークチャージ-セット・アップ
キー案内
J 5
CELL NUMBER
6 n n Tn
後進
チャージストップ温度
充電終了温度を設定
（目安 夏場 ４２度～４８度 冬場 ４０度～４２度）
FAN START TEMP
6 n n Tn
CHG STOP TEMP
6 n n Tn
TRICKLE CHARGE
6 n n Tn
.PEAK CHG 1
.PEAK CHG 2
.PEAK CHG 1
.PEAK CHG 2
Page 6 PEAK CHG 1
セルナンバー セル数を決定します。
セル数をセットする事で色んな安定性が確保されます。
クーリングファンスタンドスタート温度、ファンが回転する温度を設定します。
必ずマッチモア製のクーリングファンスタンドを使用してください。
トリクル充電の設定
充電終了後トリクル充電を行うか設定します。
（０．１A）ニッカドバッテリーにのみ使用します。
前進、
１秒以上押しているとメインメニューへ行きます。
アップ、ダウン
オプションパーツ番号
MM-WT ウォーミングトレイ
（バッテリーウォーマー）
MR-12F(B,K,R,P) １２Vクーリングファンスタンド
J 6
SET 0000 13.802
0.0A 03 00:00
ロング・ロックアウト20分設定した時
ロング・ロックアウト デルタピーク感知
0分 20分 時間
3600mAh容量設定後
ゼロデルタピーク充電例
容量
0
3600(100%)2520(70%)
3mV ゼロデルタピーク作動
SET : セットアップディスプレイ
DLY : ディレイ（休憩）
CHG : 充電中
ERR : エラーが発生を意味します。
*CHK CLIP* バッテリーへ連結した出力ケーブルのワニ口端子
をチェックして下さい。
*OVER VOT* オーバーボルトです。充電するバッテリーの電圧
が安定化電源の電圧より高くなった場合発生するエラーです。
８セルバッテリを充電する時発生しやすいエラーです。
この時は充電電流を下げる、もしくは安定化電源の電圧を高く
セットしてください。
*OVERHEAT* 機器内部の温度が高温になって充電、放電が
中止されました。
機器を涼しい場所へ移動して下さい。
ファンが安定して動くのをチェックして下さい。
セル数が正しくセットされてるかをチェックして下さい。
充電電流はアンペアーを意味します。ラジコンに使用されている
SUB-Cサイズのバッテリーでは、４アンペアー以上の充電によって
壊れる可能性が有りますので十分注意してください。
又、 AA,AAAタイプのようなバッテリーなども２アンペア以上充電は
しないでください。
充電終了容量設定
使用するバッテリー容量より10-20%高めに設定します。
例：GP3300は3600-4000
INTELLECT 3600やSANYO は3600 4000-4300
後進
容量、デルタピーク、オートスタートタイマーの時間を設定
前進
１秒間押しているとセットをしなくて充電スタート
2秒以上押しているとロング・ロックアウト充電スタート
キー案内
オートスタートを設定が出来ます。設定された時間後
充電が自動的にスタートします。
# ロング・ロックアウト機能(PEAK, CTX CHG, CYCLE 全て使用可能)
ユーザー・セット・アップで設定出来るロング・ロックアウト機能は設定された時間に対してデルタピー
ク感知しない機能です。デットショート放電したバッテリや古いバッテリの場合は充電中に15-20分
間電圧が下降する可能背が有ります。この時はロング・ロックアウト充電をして下さい。SET仮面で
キーを２秒以上押してるとロング・ロックアウト充電スタートが行います。ロング・ロックアウト充電
中は マークが表示されます。ロックアウト充電をする時は必ずバッテリが放電されていることをお先
に確認して下さい。そして温度センサをバッテリへ密着して下さい。設定され時間の間にはデルタピ
ーク感知で充電をカットしないため必ず温度センサを利用して下さい。
# デルタピーク値を設定
デルタピーク値を設定します。03は3mvの意味です。ほとんどのバッテリーの充電は3mvから始まりま
す。充電が始まった30秒後でもバッテリーの電圧が下降する時は（デットショット放電したバッテリー
や古いバッテリー）ロング・ロックアウト機能を利用して充電して下さい。
# ZERO DELTA PEAK（ゼロデルタピーク）
バッテリーの過充電に対して更に安全なデルタピークカット方法です。バッテリーの電圧がドロップされ
る前に充電を終了するマッチモアの最新充電アルゴリズムです。ピークでバッテリーの電圧が一定時
間経過すると充電を終了します。この条件が満足されなかった場合は自動的に３ｍVで転換され
ます。ゼロデルタピーク設定は00でセットして下さい。容量設定を0000でセットすると充電スタートか
らゼロデルタピークが作動します。もしくは 容量設定をセットした場合はセットされた容量の70%以後
からゼロデルタピークが動作されます。（右のグラフ2参照）
電圧
電圧
グラフ2
グラフ1
7. ピークチャージ- 1
バッテリーが連結されるとバッテリーの電圧が表示されます。
現在の温度センサー温度
現在の電圧と温度が交互に表示されます。
（温度が3秒間、 電圧が7秒間表示されます）
バッテリーを連結する前は安定化電源の電圧が表示されます。
8. ピークチャージ-2
例）容量3600 充電電流４．０A デルタピークCUT値３ｍV
待機時間（タイマー） １０分後 充電開始
キーで待機（タイマー）を中止して充電を開始します。
ロング・ロックアウトオン、オフ：
電流変更：
容量、デルタピーク、カット温度、:
ファンスタート温度
＋３秒
# 充電中設定変更キー
矢印の上下で電圧の増減を表します。
0.001V（1ｍV）単位で表示されるので、
正確なピーク値をチェックできます。
時間と温度が交互に表示されます。（温度が3秒間、時間が7秒間表示されます）
CAPC CUT 設定容量による充電終了
ZERO CUT ゼロデルタピークで充電終了
PEAK CUT デルタピーク後に充電終了
TEMP CUT 設定温度による充電終了
NEGAVOLT 電圧がピーク感知ない状態で60秒以上
下降するとこのメッセージを表示します。
ピーク電圧
充電が終了してからの経過時間
充電終了時の温度と時間が交互に表示されます。
（ 充電終了時の温度が3秒間、 時間が7秒間表示されます）
充電データは充電終了した時確認することが出来ます。
充電データはLAST DATA->a.CHG DATAへ自動的に保存されますので
後でも確認する事が出来ます。
電圧
カットオフ
容量・時間
J7
後進
アップ、ダウン、データ確認
前進
充電開始、充電中止
キー案内
J 8
1/3 ステップ充電設定例
1/3
7Amp 充電
up to 2000mA
2/3
6Amp 充電
up to 2700mA
3/3
4Amp
充電
4A
リピーク
0.1A
トリクル充電
for 5min.
0.1A
トリクル充電
2/3ステップ充電設定例
3/3ステップ充電設定例
.CTX CHG 1
.CTX CHG 2
.CTX CHG 1
.CTX CHG 2
2/3 2700mA 6.0A
Fn
3/3 3800mA 4.0A
Ty 50 03 R1
リピーク設定した場合
待機時間（タイマー）
Page 9
トリクル充電
受電終了温度
3回まで設定できます。
リピーク開始時間の設定可能
R1→リピーク1回
R2→リピーク2回
R3→リピーク3回
Repeak Dly
05:00 0000
0200
Repeak Cap
05:00
電圧
容量
0
38002000 2700
Peak lock Peak lock Peak on
# フレックス充電
OFF～９まで選択できます。
フレックス充電を行う事により内部抵抗を下げ、バッテリーを再活性化
することができます。又、長期間使用されたバッテリー内に発生した、高
抵抗分子を減らしメモリー機能も防ぎます。フレックス充電は、ニッカド
バッテリーにのみ使用します。
フレックスは１～９を選択でき、１より順番に強くなります。
1/3 2000mA 7.0A
Fn n 6cell
セル数を設定
ファンスタート温
度（ページ５）
９．CTX充電の設定
CTX充電とは、３ステップ充電のことで、1回目、2回目、3回目の３段階
の充電電流をそれぞれ任意で設定できるモードです。
このモードは1回目が終了すると、2回目に切り替わり、その後3回目のチ
ャージが行われます。
なお、CTX充電モードは完全に放電されたマッチドバッテリーに対して使
用することを推奨します。（放電の際には、弊社のZERO-V放電器の使
用をお勧めします）
CTX充電モードは充電に関して、様々な経験を積んでいるエキスパート
ドライバーにお勧めします。
1/3 ステップ
充電終了容量設定
2/3 ステップ充電終了容量設定
3/3ステップ
充電終了容量設定
デルタピーク値を設定
リピーク時の
充電終了容量設定
キー案内
後進
アップ、ダウン、データ確認
前進, 充電開始、充電中止
#充電スタート時スタートボタンを３秒以上押すとロン
グ・ロックアウトオンになります。ロックアウトオンの場合
は マークが表示が２個表示されます。
一つは設定したロング・ロックアウト表示（時間）、もう
一つは2/3ステップまでの
ロング・ロックアウト表示です。2/3ステップまでの容量
設定が少ない時はスタートボタンを３秒以上押して
時間ロング・ロックアウト機能をお使い下さい。
* * * *
10. CTX充電
J 9
CTX充電モードでは、充電中のセットアップの変更はできま
せん。
CTX充電モードをピーク充電と同じ使用が可能です。
CTX充電モードではリピーク充電を設定することが出来ま
すのでピーク充電後自動的にリピーク充電をしたい時は下
のように設定を参考してください。
1. 1/3,2/3ステップの容量を0000にセットします。
2. 3/3ステップを設定します。
3. リピークを 設定します。
4.充電をスタートします。
5. 1/3,2/3ステップは設定されてないため充電スタート後
3/3ステップだけを充電されます。
6.充電が終わると設定されたリピークセットでリピーク充電を
します。
３/３ステップのセットアップが表示されます。
オートスタートタイマーの時間を設定もしくは
Forwardキーを押して充電をスタートします。
３/３ステップでリピーク充電
（４A、０．３ｍV）
RE1 リピーク1回目
RE2 リピーク2回目
RE3 リピーク3回目
ピークV
少ない方の容量値はピーク時の容量です。
多い方の容量値は充電終了時の容量です。
.CTX CHG 1
.CTX CHG 2
4.0A 03 00:00
SET 3800 7.750
4.0A 03 00:00
SET 3800 8.566
7.0A 00:27
1/3 0055 8.780
6.0A 20:10
2/3 2305 8.867
4.0A 03 28:50
3/3 3000 8.934
4.0A 03 01:37
RE1 3680 9.111
DLY 3586 8.785
PEAK CUT 01:16
00:03
TRK 3763 8.805
PEAK CUT
52.9
DAT 3744 8.805
9.142
メインメニューからForwardキーを押してCTX-CHGに入ります。
1/３ステップの充電 ピークロック中（Keyマークが表示）
２/３ステップ充電 ピークロック中（Keyマークが表示）
３/３ステップ充電 現時点でのピーク値が表示されています。
（Keyマークが消える）
充電終了、5分後にリピーク充電を始める為に待機しています。
トリクル充電がONになっている場合は、トリクル充電に移行します。
上下キーで充電データのチェックができます。
充電終了時の温度を時間が
交互に表示されます。
（充電終了時の温度が3秒間
、時間が7秒間表示されます）
１１．放電
J 10
セル数を設定（１～８セル）
放電電流を設定します。
８セル時は６Aまで７セル時は８Aまでに制限されています。
6
6
10 5.4V
CELL NUMBER
DISCHARGE AMP
放電のカット電圧を設定します。（０．１～９．９V）
注意 : カット電圧を１．０V未満に設定した場合、放電電流が低く
なる場合もあります。
10 5.4V
CUT VOLTAGE
放電をスタートします。
現在までの平均電圧
現在の電圧
放電電流
放電容量
下のメッセージが出た時は
バッテリーにワニ口端子が接続されていることを確認してください。
1 0A 7.514 00:07
DCH 0016 7.404
Battery volt low
Check Connection
1 .DISCHARGE
2 .CYCLE
1 0A 6.815 05:02
AVE 1263 7.602
1 0A 6.849 07:38
@1V 1263 7.602
1 0A 052m 43.0
IR 1263 7.602
放電終了後経過時間
FAN START TEMP
n
n
DCH:放電
AVE:平均電圧
IR:内部抵抗値 ミリオーム
@1V:各セル１ボルトまでの平均電圧
ｍΩ：ミリオーム
内部抵抗
終了時の温度
メインメニューからBackwardキーを押して設定画面に入ります。
ファンスタート温度を設定します。
現在電圧
平均電圧
@1V:各セル１ボルトまでの平均電圧
(6セル設定の場合は6.0Vまでの平均電圧)
SET UP
J 11
END
01:00
CHG Mode SEL
DLY after CHG
CH1
DC1
CH2
DC2
放電後の待機時間
(サイクル１回の時は設定する必要がありません。)
サイクル回数を設定
05:00
DLY after DCH
2 times
Cycle times
2 .CYCLE
3 .LAST DATA
2 .CYCLE
3 .LAST DATA
SEL:
C01:00 D05:00 2c
.PEAK CHG 1
.PEAK CHG 1
１２．サイクル
メインメニューからBackwardキーを押してサイクル設定画面に入ります。
メモリーされている3種類のピーク充電 及び、
CTX充電から充電モードを選択
充電終了後の待機時間を設定
サイクル1回目の充電
待機
サイクル1回目の放電
待機
サイクル2回目の充電
待機
サイクル2回目の放電
終了
1回目の充電データ
1回目の放電データ
2回目の充電データ
2回目の放電データ
SEL:選択した充電モード
設定したC-充電終了後の待機時間 D- 放電後の待機時間
c-サイクル回数 表示されます。
キーでサイクルスタートです。
１４．マーク
１５．充電セットアップ例
J 12
充電もしくは、放電を選択
セル数を設定します。安全の為に非常に重要で
すので、必ず設定してください。
間違った設定で充電すると最悪の場合、バッテリ
ーが破裂したりする可能性があり大変危険ですの
で、十分に注意して下さい。
Working Mode
CHG 1cell 1.0A
Working Mode
CHG 1cell 1.0A
CHG 1cell 1.0A
充放電する電流を設定します。
→キーで充、放電スタートです。
Current
4 .LI-ION CHG
.PEAK CHG 1
１３．リチウムイオン充放電
ラジコン用で製作されたリチウムイオンバッテリー、又はイオンバッテリーのみ充電してください。
デルタピーク値
セルマスターの温度センサーによる温度
充電中にファンがスタートする温度
受電終了時の温度
ピークロック中（キーマーク表示時はピーク値でのカットはしない。）
電源からの入力電圧
接続されているバッテリーの電圧
ピーク電圧：ピーク電圧の高いバッテリーは、高い内部抵抗があることを示します。
（古いバッテリーや酷使されたバッテリー等）
バッテリーの電圧が上昇中
バッテリーの電圧が下降中
●最新の充電セットアップ：www.much-more.co.jpを参照
PEAK CHG CTX-CHG
Cell
No.
Cell
No.
TRK TRK RPK
RPK
time
Capacity
(mAh)
CHG
Ampere
CHG
Amp
Long
lockout
8cell(for Tx) Ni-MH 1800mAh
6cell GP3700 (Fully discharged)
6cell GP3300 (Fully discharged)
6cell Intellect 4200
Tamiya RC2400SP 6cell
Tamiya RC3000MH
Sanyo RC3000HV 6cell
Sanyo RC3300 6cell
Sanyo RC3600 6cell
Type of battery pack
8 n 42
48
NoNo1900 0.8 24
03 1 5:00
RPK
mAh
limit
250
250
7.0 0.2No No2400 42 6
1/3
mAh
Flex
CHG
Amp
2420
2/3
mAh
4.5
CHG
Amp
3800
48No 03 1 5:007.0 0.2No No2650 42 6 2680 4.04100
3/3
mAh
Flex
6 42 48 No 3800 4.5 8 15min.
6 42 48 No 4100 5.0 8 15min.
15min.
6 42 48 No 5000 5.5 6 15min.
6 45 48 No 2650 5.0 18 15min.
6 42 45 No 3200 4.5 18 15min.
6 42 45 No 3300 4.5 18 15min.
6 42 48 No 3800 4.5 8 15min.
6 40 46 No 3900 4.5 3 15min.
muchmore.jun@gmail.com
90
90
90
90
Loading...
