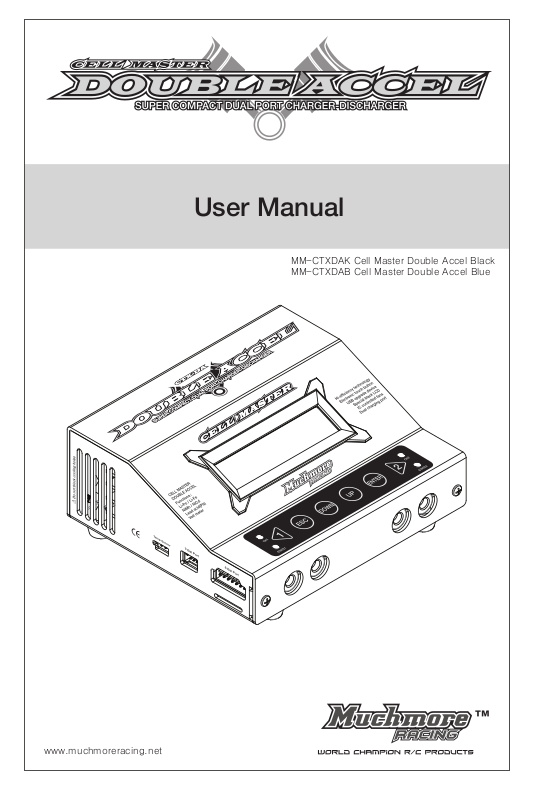

User Manual

MM-CTXDAK Cell Master Double Accel Black
MM-CTXDAB Cell Master Double Accel Blue

www.muchmoreracing.net

CELL MASTER DOUBLE ACCEL

Thank you for purchasing Muchmore Racing Cell Master Double Accel.
Cell Master Double Accel is the world's smallest 2-port charger/discharger. All the features tested and completed by our
Team of R&D, Factory team drivers and ISTC World Champion Marc Rheinard. Cell Master Double Accel is designed for expert R/C
car drivers; it gives a great race time.

FEATURES

● Dual 200-watt(100+100) charging circuits
2-port 200 watts (100W +100 W) charging circuit.
Cell Master Double Accel ground breaking charger features 200 watts of power via dual 100+100watt circuits allowing for simultaneous
charging of two batteries up to each 10 amps.

● Super compact dual-port charger
Muchmore Racing R&D team has succeeded to make the world best compact dual-port charger. It is the fine compact charger with
high-tech designed balancing circuit, constructed dual charging system. Very small size, light weight make easy to move on your pit table,
can take full advantage of the space.

● High-efficiency charging current reduction technology system
Muchmore Racing R&D Team developed high-efficiency currents boost system.
For example, when LiPo 2S 10A charge batteries, currents is only required 8A. Do not need a high-capacity power supply.

● High sensitivity touch button system
Adopting a very high sensitivity touch button for each menu, you can run briefly. Also prevent the penetration of foreign substances. This
system ensures the stable operation of the button on dusty environments such as off-road stadium.

● Quick Easy UI, Fast response
Designed UI to use easily is based plenty race experience. Fast response time will help you to conveniently charge.

● Each channel status LED indicator
Easier to check charging status; charging, discharging, stand-by, complete, at a glance by Dual blue state indicator LED.

● Intuitive channel button and channel status indicator
Under any circumstances, you may want to move the channel to the one-touch.

● Internal resistance view of Lithium battery packs
Adopting a new internal resistance, test each cell individually and provides Individual cell and total pack resistance values so you can check
the condition of your Lithium battery packs.

● Voltage meter
Individual cell and total pack volt shows at a glance.
You can check the voltage of the battery before a race.

● Built-in TAMIYA Lithium battery balancing port
The world Tamiya R/C race certified Lithium battery can be charged immediately without conversion connector.

● Temperature controlled cooling fans
Use Low-noise/high-performance dual cooling fan.
Temperature controlled system make the effectual cooling condition.

● USB Firmware upgrade system
Muchmore Racing CTX Link™ software you can easily upgrade to the latest firmware. The new firmware for the future simply by updating,
you can use the latest features without discomfort.

● Special black back light LCD display
All this technology is accessible through an easy-to-read Special black back light LCD display.

● Ready to Race charging
Includes high precision Special 2P Balance Charging Lead, can charge directly without conversion connector.

● Safety circuit board and software design
When charging NiCd or NiMh, you can set the upper limit of charge current to avoid damage or explosion from high current feeding. If you
set the limit of battery temperature the process will be expired forcibly when the limit has reached. Prevent reverse connection of the battery
to prevent damage to the equipment and a built-in safety circuit. When you do short-circuits between the output charge lead , LCD screen
will let you know. (Optional part : MR-DATC Cell master double accel temp sensor)

Specifications

Dimensions
Weight
Input
Circuit Power
Charge Current
Current Drain of Balancing LiPo
NiCd/NiMh Cell Count
LiPo/LiFe
Pb Battery Voltage
Discharge Rate
Power Requirement
Keys
Cooling
LCD monitor

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

10 - 15V DC Power Supply (200 Watt minimum, 250 Watt suggested)

1

5.1 x 4.5 x 1.9 in (129 x 115 x 49 mm)

100W Max charge x 2, 10W Max discharge x 2

6 button / High sensitivity electronic touch button

16 x 2 lines Black backlight LCD display

18.3oz (520g)

DC 11.0 - 15.0V

0.1 - 10.0A x 2
200mAh/Cell

1 - 17 Cell

1 - 6 Series

0.1 - 1.3A x 2

IC controlled dual fans

Muchmore Racing Co., Ltd.

6 - 30V

Danger/Warning

This is not a Toy. Keep out of reach of small children. This product is intended for users over 14 years of age. During the use, Heatsink and
case will heat up. Please use carefully. If you use this product to wrong way, it can cause fire and serious damage or injury. Please use
carefully and remain vigilant at all times. Pay close attention to the following safety precautions as improper Muchmore Racing doesn’t owes
any responsibilities to the burns or fires caused by careless use.

※Please Do not disassemble or modify this product.
* Recommended charging current of each battery may vary depending on the manufacturer.
Use them After confirming the correct selection of currents. * It is only for DC 12V input, Never use a household
power outlet. * Stable output Muchmore Racing Power Master World Edition 2 Evo's are recommended.
* Cell Master Double Accel only for NiCd, NiMh, LiPo, LiFe, Pb, do not use other battery. It causes huge damages.
* Please be careful of + (red) , - (black) Input and Output wires, Do not connect in reverse. * Do not use other purpose except charging and
discharging. * Please stick Thermo Sensor to battery during Charge/Discharge. * Please do not leave around when charge/discharge.
* Please stop charging when noise came from the battery or overheat. * When you charge the Lithium batteries, you have to use Safety bag.
* Please do not handle this product in Wet hand * Do not set aside flammable objects and thermal deformation material in the vicinity of the
device. * Please do not cover anything in front of cooling air holes. * Please do not insert any bolts, washers in cooling air holes. * Please
keep away from water/salt water. * Please do not use the product in places where the product will get hot such as under direct sunlight.
* Please do not drop the product and avoid strong shocks or impacts.

Over 14 years of age

Names of parts and components

Temp Sensor 1

TAMIYA LiFe
Balancing Port 1

Balance Port 1

-Includes connectors­DC In put wire XT60 1pc
Cell Balance Multi adapter AL Type 1pc
TX and RX Charging Lead 1pc
TX and RX charge connector.
Ultra 2P Connector Charging Lead 1pc
Special 2P Balance Charging Lead 2pcs
Double-sided tape for Power supply fixing

LED STATE & Channel selection

STATE

LED

BLUE

LED STATE(BLUE)

Lighting

Processing

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Finished Error

Off

Ready

LCD Display

Touch Panel

Output Port 2

Output Port 1

Balance Port 2

TAMIYA LiFe

Balancing Port 2

CTX Link™ USB Port

Temp Sensor 2

CH
LED
RED

Press button to change the display of each channel.

Even during the charge and discharge, it can move other channel.

FlashingFlashing

Channel CH1 or CH2 is selected and one of Red LED will turn light on.

Channel LED

State LED

ESC - Set Cancel / Back

DOWN - Check settings or data reduction

UP - Setting up or data verification

ENTER - Fixed / Forward / Charge,Discharge start / End

Channel

selection

Button

2

Channel Button

Colling Fan

Input (DC12V) Port

Muchmore Racing Co., Ltd.

User Menu

LiPo

LiFe

NiCd/NiMh

Pb(lead)

Volt Meter

Charge

Discharge

Charge

Discharge

Charge

Discharge

Charge

Discharge

LiPo On/Off

Normal

Storage

CEV

Normal

Storage

CEV

Basic charging type of LiPo battery. In normal we recommend this mode.

Plan to storage LiPo battery more than 2 weeks. We recommend this mode.

Cut End Voltage

Discharging LiPo battery mode

Basic charging type of LiFe battery. In normal we recommend this mode.

Plan to storage LiFe battery more than 2 weeks. We recommend this mode.

Cut End Voltage

Discharging LiFe battery mode

Basic charging NiCd/NiMh mode

Basic discharging NiCd/NiMh mode

Basic charging Pb (lead) mode

Basic discharging Pb (lead)mode

Voltage measurements for each cell and total of LiPo, LiFe battery pack

LiPo Menu yes / no setting

LiFe On/Off

NiCd/NiMh On/Off

Pb(lead) On/Off

Volt Meter On/Off

Key Tones

User Setting

Key Timer

Safety Timer

Temp Unit

Battery End Temp

Power Current

Power Voltage

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiFe Menu yes / no setting

NiCd / NiMh Menu yes / no setting

Pb (lead) Menu yes / no setting

Volt Meter Menu yes / no setting

Sound when you press the button yes / no setting

Charge / discharge time set alarm shutdown and error messages

Charge / discharge the safe shutdown time set

Setting the temperature display (Celsius ℃, Fahrenheit ℉)

Charge / discharge, the battery temperature cut set

The minimum capacity of the external power supply to set

The external power supply voltage to set the minimum

3

Muchmore Racing Co., Ltd.

LiPo, LiFe Batteries charging and discharging

LiPo, LiFe Mode is only suitable for charging and discharging Lithium batteries. Do not use this mode to other battery.

Actual battery during charging and discharging must match the reference. If not match the battery, also in case of

overcharging, over discharging, it has huge damage and risk battery explosion. Charging and discharging function is

only for LiPo, LiFe battery. Do not use the other type of batteries.

LiPo, LiFe Charge

◈ STEP 01 ◈

- select menu 1 ­LiPo

Select LiPo or LiFe and

press Enter button

◈ Information of STEP 3 LCD

Charging Current

Battery Cells

Charge Mode
Charging Capacity

● Charging Mode

Normal

Storage

(Cut End Voltage)

● Capacity(mAh)

Setup limits value of charge capacity. When the charge capacity is reached the setup capacity (target capacity), charge will be terminate.

This is very useful for battery storage or prevent over charging. Basically set capacity value up to 10% higher than battery capacity

(ex : battery capacity is 4600, setup to 5100) OFF is turn off this function.

※ Press the button at least 2 seconds after setting all of the charge, it moves to Check Battery with informing battery check on a screen.

● Battery Cell condition check

EQU
USER

※ Mismatch cell number will cause battery or device damage, please use carefully.

: Set the charging current to charge the battery, enter the value of the amp.

LiPo, LiFe batteries are recommended to charge 1C normally. (3000mAh battery is 3.0A charge)

: Select the number of charge the battery pack, specify the number of cells.

If you change the number of cells in the pack voltage will be displayed automatically.

: There are three modes in LiPo, LiFe charging. Select the desired charge mode by buttons.

: limit capacity of charging. Function of Limit the charging capacity, also it can be turned off.

Basic charging type of LiPo, LiFe battery. In normal we recommend this mode

Plan to storage LiPo, LiFe battery more than 2 weeks. We recommend this mode.
Over-discharged batteries cause damage. To avoid this, the initial voltage of the battery and keep the correct
voltage to detect the state of the mode is automatically charged and discharged.

CEV charger mode only for LiPo, LiFe, battery. This function makes voltage drop LiPo/4.20V, LiFe/3.60V during the race.
It maintains this voltage till you start to drive. LiPo, LiFe discharge rate form and the charging voltage depending on

CEV

a battery internal resistance value of the battery becomes lowered differently. CEV after charging mode, press the
button to set the termination voltage can be charged. The higher the value of the termination voltage, the voltage remains
high after charging completed.
*Use Each LiPo, LiFe pack in accordance with the appropriate CEV value after test.

2S(7.4V)
2S(7.4V)

EQU

USER

◈ STEP 02 ◈

*LiPo*

Charge

Discharge

Set Charge and press button

EQU

Auto detect Cell number and Voltage (from Cell Master Double Accel IC)

USER

Cell number and Voltage from actual user

If detecting voltage and actual voltage are same, press button, and start to charge

But, if the actual cell number is different from detected cell number, please adjust the cell number

in manual.

Charging

current

1

Charge

Mode

◈ STEP 03 ◈

6.5A 2S(7.4V)
3000mA

Normal

Connect the battery

And If you want to cell balance charge,

connect the Cell balancer too.

Battery
cells

Charging
Capacity

● Charging information

Battery type/

Cell num, Channel

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Charging currents Charging voltage

LiPo

8.35V

6.0A

CHG

8:11

122mA

Mode state Charging capacity Charging time

* Optional charging keys.

During the charge, press button shown 3 information on the screen.

If not press the button, it moves back to charging mode screen after 5 seconds.

1. Current capacity of each cell

2. Setting value capacity, CEV(Cell End Volt) value

3. EQU Temp(device temperature), BAT Temp(battery temperature)

4

Muchmore Racing Co., Ltd.

● Quit charging, Cancel charging

Press the button for 2 seconds during the charging, stops charging, and the status of CHG (channel), End (channel) messages are

shown on the intersection. At this point, press the button to proceed the Setup screen.

● Change the value in the charging

On-touch the button, blink the charging current.

At this time press the button, change the value, and press , it change the charging value without stop charge.

● Display after the end of the charge

Setup battery type Finish battery voltage

LiPo

8.40V

0.0A

CHG

12:02

2800mA

Finish charging capacity charging time

Discharging LiPo, LiFe

◈ STEP 01 ◈

-select menu 1­LiPo

Select LiPo or LiFe and

press Enter button

◈ Information of STEP 3 LCD

Discharging current
Battery cell number

Cell voltage

: Set the discharging current, enter the value of the amp.

: Select the number of charge the battery pack, specify the number of cells.

If you change the number of cells in the pack voltage will be displayed automatically.

: Set a finish discharge current of each cell.

◈ STEP 02 ◈

*LiPo*

Charge

Set Discharge and press button

* You can see each information’s on your screen push the button.

1. Each cell capacity

2. Total resistance value of Batteries

3. Each cell resistance.

(Press the button, detect the resistance and show on the screen,

it need to 5~ 7 seconds to detect)

◈ STEP 03 ◈

1.0A 2S(7.4V)

3.2V/Cell

Cut V

Connect the battery
And If you want to cell balance discharge,
connect the Cell balancer too.

Discharge

Discharging
current

1

※After all discharge setup, press the button at least 2 seconds, it moves to Check Battery with informing battery check on a screen.

● Check battery cell condition

EQU

2S(7.4V)

USER

2S(7.4V)

※ Mismatch cell number will cause battery or device damage, please use carefully.

● Display discharging

Battery type/

Cell num, Channel

Mode state Discharging capacity Discharging time

● Cancel Discharging

Press the button for 2 seconds during the discharging, stops discharging, and the status of CHG (channel), End (channel) messages are

shown on the intersection. At this point, press the button to proceed the Setup screen.

● Display after the end of the discharge

Setup battery type Finish battery voltage

Finish discharging capacity discharging time

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

EQU

USER

Discharging currents Battery voltage

LiPo

8.35V

2.0A

DCH

8:11

122mA

LiPo

8.00V

0.0A

DCH

12:02

2800mA

EQU

Auto detect Cell number and Voltage (from Cell Master Double Accel IC).

USER

Cell number and Voltage from actual user.

If detecting voltage and actual voltage are same, press button, and start to charge

But, if the actual cell number is different from detected cell number, please adjust the

cell number in manual.

*Optional discharging function key

During the discharge, press button shown 3 information on the

screen. If not press the button, it moves back to discharging mode screen

after 5 seconds.

1. Current capacity of each cell

2. Setting value capacity, Discharging cut Volt value

3. EQU Temp(device temperature), BAT Temp(battery temperature)

* You can see each information’s on your screen push the button.

1. Each cell capacity

2. Total resistance value of Batteries

3. Each cell resistance.

(Press the button, detect the resistance and show on the screen,

it need to 5~ 7 seconds to detect)

5

Muchmore Racing Co., Ltd.

Battery
cell number

Cell voltage

Charge / Discharge NiCd/NiMh battery

NiCd/NiMh mode is covered all kinds of NiCd/NiMh battery. This Mode is only suitable for charging and discharging

NiCd/NiMh batteries. Do not use this mode to other battery. Actual battery during charging and discharging must match

the reference. If not match the battery, also in case of overcharging, over discharging, it has huge damage and risk battery

explosion. Do not use the other type of batteries.

About Delta peak for NiCd/NiMh charging, starting the NiCd/NiMh, the peak voltage flew the battery.

Its voltage level goes up, it draws Positive delta V and when the battery is fully charged, the voltage level goes down with

Negative delta V. This charging way stop charge after check precision converter which perfect detects the voltage decrease

and terminates.

Delta peak charge is the best way of the NiMh battery charging.

NiCd/NiMh Charge

◈ STEP 01 ◈

select menu 1-

NiCd/NiMh

Select NiCd or NiMh and

press Enter button

◈ Information of STEP 3 LCD

Charging current

Battery cells

Delta peak

Charge capacity

: Set the charging current to charge the battery, basically recommend 1C charging SUB-C battery normally.

(5,000mAh battery is 5.0A charge)

: Select the number of charge the battery pack, specify the number of cells. If you change the number of cells in the pack

voltage will be displayed automatically.

: Setup delta peak value. 12 means 12mv, normally start to charge with 2mv (If 6 cell - 6cell X 2mv = 12mv)

If the battery's temperature is too low when charging has done, you can increase delta peak value for suitable situation.

All batteries have own battery internal resistance and character, this function very useful to charge, for many kinds of

battery manufacture.

: When the charge capacity is reached the setup capacity (target mAh), charge will be terminate.

This is very useful for battery storage. Basically set capacity value up to 10% higher than battery capacity

(ex-battery capacity is 4600, setup to 5100) OFF is turn off this function

◈ STEP 02 ◈

Discharge

1

*NiCd/NiMh*

Charge

Set Discharge and press button

Charging

current

Delta peak Charging

◈ STEP 03 ◈

5.0A

6C(7.2V)

D/P:12mV

3000mA

Connect the battery

And If you want to cell balance discharge,

connect the Cell balancer too.

※Press the button at least 2 seconds after setting all of the charge, it moves to Check Battery with informing battery check on a screen.

● Display charging information

Battery type/

Cell num, Channel

● Quit charging, Cancel charging

Press the button for 2 seconds during the charging, stops charging, and the status of CHG (channel), End (channel) messages are

shown on the intersection. At this point, press the button to proceed the Setup screen.

● Change the value in the charging

On-touch the button, blink the charging current.

At this time press the button, change the value, and press , it change the charging value without stop charge.

● Display after the end of the charge

Setup battery type Peak voltage

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Charging currents Battery voltage

ChMh

8.35V

6.0A

CHG

8:11

122mA

Mode state Charging capacity Charging time

CdMh

8.40V

0.0A

CHG

12:02

2800mA

Finish Charging capacity Charging time

* Optional charging keys.

During the charge, press button shown 3 information on the screen.

If not press the button, it moves back to charging mode screen after 5 seconds.

1. Setup value / Peak voltage

2. End Temp(End charging temperature), BAT Temp(battery temperature)

3. EQU Temp(device temperature), Delta peak value

* Check the internal resistance of cell and voltage.

You can see each information’s on your screen push the button.

(Press the button, detect the resistance and show on the screen,

it need to 5~ 7 seconds to detect)

6

Muchmore Racing Co., Ltd.

Battery
cell number

Capacity

Discharging NiCd, NiMh

◈ STEP 01 ◈

-select menu 1-

NiCd/NiMh

Select NiCd or NiMh and

press Enter button

◈ Information of STEP 3 LCD

Discharging current
Battery cell number

Each cell current

※After all discharge setup, press the button at least 2 seconds, it moves to Check Battery with informing battery check on a screen.

● Display discharging

Battery type/

Cell num, Channel

● Cancel Discharging

Press the button for 2 seconds during the discharging, stops discharging, and the status of CHG (channel), End (channel) messages are

shown on the intersection. At this point, press the button to proceed the Setup screen.

● Display after the end of the discharge

Setup battery type Finish battery voltage

Charge Pb(lead) battery

◈ Information of STEP 3 LCD

Charging current

Battery cells

Basic mode
Set a limit charging capacity

※ After all charge setup, press the button at least 2 seconds, it start to charge Battery with informing battery check on a screen.

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

: Set the discharging current, enter the value of the amp.

: Select the number of charge the battery pack, specify the number of cells.

If you change the number of cells in the pack voltage will be displayed automatically.

: Set a finish discharge current of each cell.

Discharging currents Battery voltage

CdMh

8.35V

1.0A

DCH

122mA

Mode state Discharging capacity Discharging time

CdMh

6.20V

0.0A

End1

58:02

2800mA

Finish discharging capacity discharging time

Charge / Discharge Pb(lead) Battery

Pb mode is programmed only for Pb, lead-sulphuric acid, lead-gel battery charging and discharging with nominal

volatage 6~30V only. Pb battery only deliver low current, so it cannot possible to quick charge, it needs 12~16 hours by 1/10C.

This mode is only for Pb battery, do not use this mode with other type battery.

◈ STEP 01 ◈

-select menu 1­Pb(lead)

press Enter button

: Set the charging current, enter the value of the amp.

Normally Pb battery is recommended to charge 1/10 C (3,000mAh battery is 0.3A charge)

: Select the number of charge the battery pack, specify the number of cells. If you change the number of cells

in the pack voltage will be displayed automatically.

: Fixed Basic Charging mode

: When the charge capacity is reached the setup capacity (target mAh), charge will be terminate.

This is very useful for battery storage. Basically set capacity value up to 10% higher than battery capacity

(ex : battery capacity is 4600, setup to 5100)

Function of Limit the charging capacity, also it can be turned off.

◈ STEP 02 ◈

*NiCd/NiMh*

Charge

Discharge

Set Discharge and press button

8:11

◈ STEP 02 ◈

*Pb(lead)*

Charge

Set Charge and press button

◈ STEP 03 ◈

Discharging

1

current

*Optional discharging function key

During the discharge, press button shown 3 information on the

screen. If not press the button, it moves back to discharging mode screen

after 5 seconds.

1. Setting value capacity, Discharging cut Volt value

2. End Temp(End charging temperature), BAT Temp(battery temperature)

3. EQU Temp(device temperature), AVG Voltage

* Check the internal resistance of cell and voltage.

You can see the information on your screen push the button.

1. Each cell resistance (Press the button, detect the resistance and

show on the screen, it need to 5~ 7 seconds to detect)

2. AVG Volt

Charging

1

Discharge

7

Current

Bagic
Mode

1.0A 6C(7.2V)

0.9V/Cell

Cut V

Connect the battery

◈ STEP 03 ◈

0.3A

12.0V

Normal

3000mA

Connect the batterySelect Pb(lead) and

Muchmore Racing Co., Ltd.

Battery
cell number

Each cell
current

Battery Cells

Charging
Capacity

● Battery Cell condition check

EQU

EQU

EQU

6S(12.0V)

USER

6S(12.0V)

● Display charging information

Battery type/

Cell num, Channel

● Quit charging, Cancel charging

Press the button for 2 seconds during the charging, stops charging, and the status of CHG (channel), End (channel) messages are

shown on the intersection. At this point, press the button to proceed the Setup screen.

● Change the value in the charging

On-touch the button, blink the charging current.

At this time press the button, change the value, and press , it changes the charging value without stop charge.

● Display after the end of the charge

Battery type Peak voltage

Discharge Pb(lead) battery

◈ STEP 01 ◈

-select menu 1-

Select Pb(lead) and

press Enter button

◈ Information of STEP 3 LCD

Discharging current
Battery cells

Each cell current

Charging currents Battery voltage

Pb

3.0A

CHG

1980mA

Mode state Charging capacity Charging time

Pb

0.0A

CHG

3000mA

Finish Charging capacity Charging time

Pb(lead)

: Set the discharging current, enter the value of the amp.

: Select the number of charge the battery pack, specify the number of cells.

If you change the number of cells in the pack voltage will be displayed automatically.

: Set a finish discharge current of each cell.

Auto detect Cell number and Voltage (from Cell Master Double Accel IC)

USER

USER

Cell number and Voltage from actual user

If detecting voltage and actual voltage are same, press button, and start to charge

But, if the actual cell number(voltage) is different from detected cell number,

push and adjust the voltage in manual.
※ Mismatch cell number will cause battery or device damage, please use carefully.

*Optional charging key

During the charge, press button shown 3 information on the screen.

12.0V
12:02

12.0V
12:02

Set Discharge and press button

If not press the button, it moves back to charging mode screen after 5 seconds.

1. Setting value capacity, charging cut Volt value

2. End Temp(End charging temperature), BAT Temp(battery temperature)

3. EQU Temp(device temperature), AVG Voltage

* Check the internal resistance of cell and voltage.

You can see each information’s on your screen push the button.

◈ STEP 02 ◈

Discharging

1

Charge

*Pb(lead)*

Discharge

current

◈ STEP 03 ◈

1.0A 6S(12.0V)

1.5V/Cell

Cut V

Connect the battery

※After all discharge setup, press the button at least 2 seconds, it moves to Check Battery with informing battery check on a screen.

● Battery Cell condition check

EQU

6S(12.0V)

USER

6S(12.0V)

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

EQU

Auto detect Cell number and Voltage (from Cell Master Double Accel IC)

EQU

USER

USER

Cell number and Voltage from actual user

If detecting voltage and actual voltage are same, press button, and start to charge

But, if the actual cell number (voltage) is different from detected cell number, push and adjust

the voltage in manual.
※ Mismatch cell number will cause battery or device damage, please use carefully.

8

Muchmore Racing Co., Ltd.

Battery cells

Each cell

current

● Discharge Pb(lead) battery

Battery type/

Cell num, Channel

● Cancel Discharging

Press the button for 2 seconds during the discharging, stops discharging, and the status of CHG (channel), End (channel) messages are

shown on the intersection. At this point, press the button to proceed the Setup screen.

● Display after the end of the discharge

Battery type Battery voltage

Discharging currents Battery voltage

Pb

8.35V

1.0A

DCH

Mode state Discharging capacity Discharging time

Pb
End1

Finish Discharging capacity Discharging time

Volt Meter

Volt Meter is function to check each cell voltage and total voltage of LiPo and LiFe.

It is very useful to detect difference of each cell, total voltage, condition of charging/discharging.

* Quik Volt Meter: Push the ESC button at least 3 seconds in main menu, it moves Volt Meter mode

122mA

0.0A

2800mA

8:11

6.20V
58:02

*Optional discharging function key

During the discharge, press button shown 3 information on the

screen. If not press the button, it moves back to discharging mode screen

after 5 seconds.

1. Setting value capacity, Discharging cut Volt value

2. End Temp(End charging temperature), BAT Temp(battery temperature)

3. EQU Temp(device temperature), AVG Voltage

* Check the internal resistance of cell and voltage.

You can see the information on your screen push the button.

1. Check resistance value (Press the button, detect the resistance and

show on the screen, it need to 5~7 seconds to detect)

-select menu 1­Volt Meter

Select the Volt meter

USER SETTING

-select menu 1­User Setting

Main menu On/Off

LiPo On/Off

- Key tones-

On / Off

- Key timer -

5sec

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

Select User Setting.

Main menu On/Off

This is function of customizing; you can make user’s memory. Put your battery and setting on/off function.

*Use the button, memorized current function On or Off.

Apply menu (LiPo, LiFe, NiCd/NiMh, Pb(lead), Volt Meter)

Key tones

Sonds on/off

Key timer

Set a ring buzzer time when error, finishing charge/discharge.

If set off, it just indicate LED without sounds.

Set Forever, it rings till push the button.

Setting mode - Off, 5sec, 15sec, 30sec, Forever

BAT Total Volt

25.12

Total voltage

When you click the , changed to page.

9

4.18

4.18

Each cell present voltage

4.19

4.19

4.19

4.19

Muchmore Racing Co., Ltd.

Safety timer

- Safety timer -

120Min

- Temp Unit ­C /F

Battery End Temp

40C

- Power Current -

10.0A - 25,0A

- Power Voltage -

10.0V - 12.0V

Product Warranty

MUCHMORE RACING warrants their Cell Master Double Accel to be free from defects in material and workmanship for a period of 120 days from

the date of purchase MUCHMORE RACING (or their associated distributors) will repair or replace without charge or refund the purchase price of

any product which fails during the warranty period by reason of defect in material or workmanship found upon examination by MUCHMORE RACING

to have been the cause of failure.

This warranty does not cover any failures attributable to abuse, mishandling, failure to follow operating instruction, alteration or accident, result of

normal wear, misuse or improper maintenance.

■ Explosion and Fire

■ The case damage

■ Damage to electronic components and circuit boards

■ A circuit board soldering

■ To receive warranty service, the product of all the parts before the first check and troubleshooting instructions.

■ To obtain warranty service on products purchased on the receipt of the products you need.

(If you do not have a receipt, the warranty period is not to be recognized.)

■ For faster delivery failure or defect repairs and for more information, please fill out the address and contact details

When the set time is exceeded, quit operation by force. Prevent errors due to the excessive charge and

discharge. If the set time is too short, during the process of charging and discharging operations can be

terminated. Set the charge and discharge time longer than usual.

Ex) Charge 2000mA 1A expecting time : 120minutes x 1.3(about 30% add) = 156minutes.

(30-250Min, 10Level)

Temp Unit

Change the Notation of Celsius and Fahrenheit.

Battery End Temp

Using a temperature sensor mounted on left / right of the 3-pin port, stop charge and discharge when the

temperature reaches the set temperature.

Protect the battery from over charging/discharging.
※ Valid set temperature: 40℃~55℃ (104℉~131℉)

* This function needs an option part. (Extra buying)

MR-DATS Cell Master Double Accel Micro Temp Sensor

Power current

Power unit is lower than the setting value, the input power apparatus stops.

Power Voltage

In case of using car battery to input power, avoid over-charging function.

Power unit is lower than the setting value, the input power apparatus stops.

Muchmore Racing. Co., Ltd.

502-17 Baengma-ro, ilsandong-gu, Goyang-city, Gyeonggi-do, 410-842, Rep. of KOREA
Tel [phone] | Fax [phone]

http://www.muchmoreracing.net

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

10

Muchmore Racing Co., Ltd.

CELL MASTER DOUBLE ACCEL

この度はマッチモアレーシングのセルマスターダブルアクセルをお買い上げ頂き誠にありがとうございます。
セルマスターダブルアクセルは、数多くのテストによって開発された世界最小の2ポート（2系統）充放電器です。
ISTCワールドチャンピオンのマーク・ライナート選手をはじめマッチモアレーシングのファクトリードライバーのテストを経て開発されました。

特徴

●2ポート（2系統）200W（100W+100W）
セルマスターダブルアクセルは、画期的な新設計回路を採用することにより最大10Aの充電電流で2つのバッテリーを同時に充電できる機能（100W+100W
の最大200W）を実現しました。

●超小型デュアルポート充放電器
マッチモアレーシングのR&Dチームは、世界で最もコンパクトなデュアルポート充放電器の開発に成功しました。とてもコンパクトな筐体に非常に高精度な
バランシング回路を装備したデュアル充放電システムです。省スペース＆軽量設計なので、限られたピットスペースを有効に活用することができます。

●高効率昇圧回路内蔵充電システム
マッチモアレーシングのR&Dチームは高効率昇圧回路内蔵充電システム（Current Boost）を開発しました。このシステムによりLiPo 2Sバッテリーを10Aで充
電するときに親電源からの電流値を8A程度に抑えることができます。これにより親電源に余裕ができ安定した電源供給を受けることができます。

●高感度タッチボタンシステム
高感度のタッチボタンを使用して非常に簡単な操作で各メニューを実行することができます。埃が多いオフロードサーキットでも安定したボタン操作が可能
です。

●簡単でシンプルなユーザーインターフェイスとストレスフリーの反応速度
多くのレース経験を基に開発されたユーザーインターフェイスにより、簡単・シンプルな操作で使用する事ができます。また、レスポンスの良い反応速度で
各メニューの移動や設定を行う際にストレスを感じることなく操作できます。

●ステータスLEDインジケータ
充電中・放電中・完了・待機状態のステータスはブルーLEDによって表示され、各チャンネルの現状を一目で把握することができます

●直感的なチャンネルボタンとチャンネルステータスLED
どんな状況でもワンタッチでチャンネルを移動できるように専用のチャンネルボタンを採用しました。

●リチウムバッテリー内部抵抗測定
充電中のリチウムバッテリーを解析して、各セルの内部抵抗と全体の内部抵抗を測定する機能を内蔵しました。充電終了後にリチウムバッテリーのコンデ
ィションを確認することができます。

●電圧測定機能
バッテリー全体の電圧と各セルの電圧を一目で把握できる便利な機能です。充電が完了しているバッテリーなのか放電されたバッテリーなのかの確認も
簡単です。

●タミヤリチウムバッテリー専用バランシングポート内蔵
世界各地で開催されてるタミヤR/Cレースの公認バッテリーであるタミヤリチウムバッテリー専用のバランシングポートを装備しています。これにより変換コ
ネクターを使用せずにバランシング充電を行う事ができます。

●自動温度制御機能付デュアルクーリングファン
回転時の作動音が小さい高効率静音クーリングファンを採用しました。自動温度制御機能により効率的に充電器を冷却する事ができるよう設計されてい
ます。

●USBファームウェアアップグレードシステム
マッチモアレーシングCTX Link™ソフトウェアを使用して、最新のファームウェアにアップデートすることができます。今後提供される新しいファームウェアを
パソコンでインストールする事で最新機能を使用できます。

●スペシャルブラックバックライトLCD採用
視認性が良い16×2ラインのスペシャルブラックバックライトLCD採用。屋外でもバッテリーの状態を確実に視認する事ができます。

●スペシャル2Sバランス充電コードを標準採用
高精度のスペシャル2S充電コード2セットが標準で同胞されているので、購入後すぐにバランス充電が可能です。

●安全設計
ニッカド・ニッケル水素・リチウムバッテリーの充電時の過充電を防止する事ができる容量カット機能を装備しています。別売りのマイクロ温度センサー（
MR-DATC Cell master Double accel Temp sensor）を使用すれば、充電中の過度な温度上昇によるバッテリーの破損を防止することができます。また、バ
ッテリーの逆接による機器の破損を防止する保護回路が内蔵されています。

仕様

サイズ
重量
入力電圧
出力
充電電流
放電電流
セルバランシング放電電流
NiCd/NiMh充電可能セル数
LiPo/LiFe充電可能セル数
Pbバッテリー充電可能電圧
ボタン
クーリング
LCDモニター

充電時：最大100W×2,　放電時：最大10W×2

ICコントロール高効率静音クーリングファン

16×2ラインスペシャルブラックバックライトLCD

129 x 115 x 49mm

DC11.0~15.0V

0.1~10.0A x 2

0.1~2.0A x 2

200mAh/cell

1~17 Cells

1~6 Cells

6ボタン/高感度タッチボタン

6.0~24.0V

520g

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

1

Muchmore Racing Co., Ltd.

危険・警告

本製品は玩具ではありません。小さなお子様がいる場所では使用しないでください。また、お子様の手が届かいところに保管してください。使用中は本体
やヒートシンクが発熱します。誤った使用方法では異常な発熱や故障の原因となり、最悪の場合は発火する危険性もあります。下記の事項について十分
注意してください。ユーザーの不注意による火傷や発火につきましてはマッチモアレーシングでは一切責任を負いません。

※分解や改造等を行わないでください。
*推奨充電電流は各バッテリーメーカーによって違います。
各バッテリーメーカーの指示に従って充電電流を設定してください。
*本製品はDC12V専用設計です。家庭用コンセントには絶対に接続しないでください。
*電源には、供給出力が安定しているマッチモアレーシング製Power Master World Edition 2 Evoを推奨します。
*セルマスターダブルアクセルは、NiCd・NiMh・LiPo・LiFe・Pbバッテリー専用の充放電器です。故障の原因となるので表記以外のバッテリーの充放電は行
わないでください。 *入力・出力の配線は、極性を確認してから接続してください。赤は+（プラス）・黒は-（マイナス）となります。 *充放電以外の目的では使
用しないでください。 *充電中に温度センサーを使用する場合は、センサー部分を常時バッテリーに密着させてください。 *充放電時は、本製品のそばから
離れないでください。 *充放電時に過度な温度上昇やバッテリーから異音が聞こえたときは、直ちに充放電を停止してください。 *リチウム系バッテリーを充
放電する際は、万が一の事故に備えてセーフティバッグを使用してください。 *濡れた手では絶対に使用しないでください。 *燃えやすい物や熱で変形しや
すい物の近くでは使用しないでください。 *クーリングファンや冷却口の近くに物を置かないでください。 *冷却口などの開口部からネジやワッシャーなどの
異物を入れないでください。 *水や海水につけたり、濡らさないでください。 *直射日光の下など、高温になる場所では使用しないでください。 * 機器を落と
したり大きな衝撃を与えないでください。

(* 使用対象年齢:14才以上)

各部の名称と部品

温度センサー
ポート1

TAMIYA LiFe
セルバランスポート1

セルバランスポート1

付属品
DC入力コード XT60 x 1
セル・バランサーコネクター変換ボード ALタイプ x 1
BEC充電コード x 1
ウルトラ2P充電コード x 1
スペシャル2Sバランス充電コード x 2
固定用両面テープ x 8

ステータスLEDとチャンネル選択

STATE

LED

BLUE

LEDの状態（青色）

点灯

充電/放電中

充電/放電終了 エラー

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

消灯

待機

LCDディスプレイ

タッチパネル

出力ポート2

出力ポート1

セルバランスポート2

TAMIYA LiFe
セルバランスポート2

CTX Link™USBポート

温度センサーポート2

CH

LED
RED

ボタンを押すとディスプレイに表示される情報を各チャンネルに切り替える事がで
きます。 他のチャンネルが充放電中でも、そのままボタンを押して表示を切り替える事が

点滅点滅

可能です。 ボタン横にある赤色LEDは、画面に表示されているチャンネルのLEDが点灯し
ます。 （充電・放電終了及びエラーメッセージが表示されている場合は、ENTERボタンを押
して確認を行わないと他のチャンネルに切り替えができません）

チャンネルLED

ステータスLED

ESC – 設定取消/戻る
DOWN - 設定値の削減・データ確認
UP -設定値の増幅・データ確認
ENTER – 設定の確定/メニュー移動/充放電の開始・終了
（2秒以上長押しすることで、充放電が開始されます）

チャンネル

選択

ボタン

2

チャンネルボタン

クーリングファン

入力（DC12V）ポート

Muchmore Racing Co., Ltd.

ユーザーマニュアル

LiPo

LiFe

NiCd/NiMh

Pb(lead)

Volt Meter

Charge

Discharge

Charge

Discharge

Charge

Discharge

Charge

Discharge

LiPo On/Off

Normal

Storage

CEV

Normal

Storage

CEV

基本的なLiPoバッテリーの充電モード

LiPoバッテリーを2週間以上使用しない時の保管用モード

充電終了電圧設定モード

LiPoバッテリー放電モード

基本的なLiFeバッテリーの充電モード

LiFeバッテリーを2週間以上使用しない時の保管用モード

充電終了電圧設定モード

LiFeバッテリー放電モード

NiCd/ NiMhバッテリー充電モード

NiCd/ NiMhバッテリー放電モード

Pb（lead）バッテリー充電モード

Pb（lead）バッテリー放電モード

LiPo・LiFeバッテリーの各セルおよび全体のパックの電圧測定機能

LiPoメニュー表示の有無の設定

LiFe On/Off

NiCd/NiMh On/Off

Pb(lead) On/Off

Volt Meter On/Off

Key Tones

User Setting

Key Timer

Safety Timer

Temp Unit

Battery End Temp

Power Current

Power Voltage

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiFeメニュー表示の有無の設定

NiCh/ NiMhメニュー表示の有無の設定

Pb（lead）メニュー表示の有無の設定

Volt Meterメニュー表示の有無の設定

ボタン操作時の音の有無の設定

充電・放電終了、エラーメッセージ、アラーム音の時間設定

充電・放電時のセーフティタイマーの設定

温度表示の設定（摂氏℃、華氏℉）

充電・放電時の温度カット設定

外部電源の最小容量の設定

外部電源の最低電圧の設定

3

Muchmore Racing Co., Ltd.

LiPo・LiFeバッテリーの充電・放電

LiPo・LiFeバッテリーを充電・放電するためのプログラムです。
メニューで選択したバッテリーの種類と実際に充電・放電するバッテリーの種類は、必ず一致しなければなりません。
一致しない場合は、過充電・過放電に起因する発火•爆発、過放電に起因するバッテリー破損の危険があります。
LiPo・LiFeバッテリー以外は絶対に充電・放電をしないでください。

LiPo・LiFeバッテリーの充電

◈ STEP 01 ◈

- select menu 1 ­LiPo

メインメニューでLiPoまたはLiFeを選択します。 充電するバッテリーを接続します。

◈ STEP 3 LCD表示について

充電電流

バッテリーセル数
充電モード
充電容量

※誤ったバッテリーのセル数の選択は、バッテリーの過充電や機器の破損の要因となるので、十分な注意してください。

：バッテリーを充電する際の電流値（A）を設定します。一般的なLiPo・LiFeバッテリーは1C充電を推奨します。
（3000mAhのバッテリーの場合、3.0A充電が1C充電となります）
：充電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：LiPo・LiFeの充電は、3つの充電モードがあります。 ボタンを押して充電モードを設定します。
：充電容量を制限する機能です。充電するバッテリーの容量を設定してください。
機能を使用しない場合はOFFに設定してください。

● 充電モードについて

Normal

標準的なLiPoバッテリーの充電モードです。 特別な使用の場合を除き、ノーマルモードで充電をしてください。

LiPo・LiFeバッテリーを2週間以上使用しない時の保管用モードです。過放電されたバッテリーは破損の原因となり、これを防止する

Storage

ためにバッテリーの初期電圧状態を検知して、保管に適した電圧の状態に自動的に充電・放電するモードです。

CEV充電モードは、レースの出走前までLiPo/4.20V、LiFe/3.60Vを維持できるよう充電終了電圧を設定する機能です。 LiPo・LiFeバッ
テリーは、自然放電や内部抵抗などにより充電後に電圧が降下します。 CEV充電モードに設定後、 ボタンを押すと充電終了電圧

CEV

(Cut End Voltage)

● 容量設定（ｍAh）
充電容量を制限する値（ｍAh）を設定します。この容量値を設定すると、設定された容量で充電が終了します。
（それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します）
走行後のバッテリー保管充電や過充電防止に役立ちます。基本的に充電するバッテリーの容量と同じに設定します。
OFFに設定された場合には、容量カット機能が解除されます。

※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェックの表示後にバッテリーセル数の確認画面に進みます。

● バッテリーセル数の確認

EQU
USER

を設定することができます。終了電圧を高くすると、充電完了後のバッテリーの電圧が高く維持されます。
*各LiPo、LiFeパックに応じて適正になるよう、徐々にCEVの値を上げてテストしてから使用してください。
また、CEVモードで終了電圧を高く設定しての充電は、自己責任の元で行ってください。

2S(7.4V)
2S(7.4V)

充電器で認識したセル数（電圧）

ユーザー設定のセル数（電圧）

◈ STEP 02 ◈

*LiPo*

Charge

Discharge

充電(Charge)を選択後
ボタンを押します。

充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。

ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているのを確認
したら、 ボタンを押して充電を開始します。 もし、バッテリーのセル数設定が間
違っていて充電器が認識したセル数（電圧）と異なる場合は、 ボタンを押して前の
画面でバッテリーのセル数（電圧）を修正してください。

充電電流

1

充電モード 充電容量

◈ STEP 03 ◈

6.5A 2S(7.4V)
Normal

バランス充電を行う場合は、
バランスケーブルを接続してください。

3000mA

バッテリー
セル数

● 充電中の画面表示

バッテリータイプ/セル数 現在の充電電流 バッテリー電圧

LiPo

8.35V

6.0A

CHG

8:11

122mA

ステータス 現在の充電容量 充電経過時間

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

*充電のオプション機能
充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に充電画面に戻ります。

1.　各セルの現在の電圧

2.　入力電圧、CEV（Cell End Volt）の設定値

3.　EQU Temp（機器の温度）、BAT Temp（バッテリ温度）の確認

4

Muchmore Racing Co., Ltd.

● 充電の停止
充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、充電設定画面に進みます。

● 充電中の充電電流の変更
充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。
この時、 ボタンを押して数値を変更した後 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。

● 充電終了後の画面表示

設定したバッテリータイプ 充電終了電圧

LiPo

8.40V

0.0A

CHG

12:02

2800mA

充電完了表示 充電容量 充電時間

LiPo·LiFeバッテリーの放電

◈ STEP 01 ◈

-select menu 1-

LiPo

メインメニューでLiPoまたはLiFeを選択します。

◈ STEP 3 LCD表示について

放電電流
バッテリーセル数
1セル当たりの電圧

※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェックの表示後にバッテリーセル数の確認画面に進みます。

※誤ったバッテリーのセル数の選択は、バッテリーの過充電や機器の破損の要因となるので、十分な注意してください。

バッテリータイプ/セル数 現在の放電電流 バッテリー電圧

● 放電の停止
放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、放電設定画面に進みます。

●

設定したバッテリータイプ

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

：バッテリーを放電する際の電流値（A）を設定します。
：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：放電を終了する1セルあたりの電圧を設定します。

● バッテリーセル数の確認

充電器で認識し

LiPo
DCH

LiPo

DCH

2.0A

122mA

0.0A

2800mA

たセル数（電圧）

ユーザー設定の
セル数（電圧）

EQU

2S(7.4V)

USER

2S(7.4V)

● 放電中の画面表示

ステータス 現在の放電容量 放電経過時間

放電終了後の画面表示

放電完了表示 放電容量 放電時間

放電(Discharge)を選択後
ボタンを押します。

8.35V
8:11

放電終了電圧

8.00V
12:02

◈ STEP 02 ◈

Charge

*バッテリーの内部抵抗と電圧の確認
充電終了後 ボタンを押すと、3つの情報ウィンドウが表示されます。

1. 各セルの電圧

2. バッテリー全抵抗値

3. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）
（測定時は約5〜7秒間の計測時間が掛かります）

◈ STEP 03 ◈

放電電流 バッテリーセル数

1

*LiPo*

Discharge

充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。

ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているの
を確認したら、 ボタンを押して放電を開始します。
もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）
と異なる場合は、 ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。

*放電のオプション機能
放電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に放電画面に戻ります。

1.　各セルの現在の電圧

2.　入力電圧、放電カット電圧

3.　EQU Temp（機器の温度）、BAT Temp（バッテリ温度）の確認

*バッテリーの内部抵抗と電圧の確認
放電終了後 ボタンを押すと、3つの情報ウィンドウが表示されます。

1. 各セルの電圧

2. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）

3. バッテリー全体の抵抗値

1.0A 2S(7.4V)

3.2V/Cell

Cut V

放電するバッテリーを接続します。
バランス放電を行う場合は、
バランスケーブルを接続してください。

5

1セルあたりの電圧

Muchmore Racing Co., Ltd.

NiCd・NiMhバッテリーの充電・放電

NiCd・NiMhバッテリーの充電・放電モードは、すべての種類のNiCd/ NiMhバッテリーを手軽に充放電する機能を備えています。
メニューで選択したバッテリーの種類と実際に充電・放電するバッテリーの種類は、必ず一致しなければなりません。
一致しない場合は、過充電・過放電に起因する発火•爆発、過放電に起因するバッテリー破損の危険があります。
NiCd・NiMhバッテリー以外は絶対に充電・放電をしないでください。

NiCd・NiMhバッテリーの充電で、充電電流とデルタピーク値を設定して充電を開始すると、充電器は設定された電流値でバッテリーの充電を開始します。
バッテリーの充電が進むと、電圧は上昇曲線(Positive delta V)を描きます。
バッテリーの充電が終了に近づくと、上昇していた電圧は緩やかに降下(Negative delta V)し始めます。
デルタピーク充電方式は、バッテリーの電圧が最高点から数ミリボルト落ちた所を検出して充電を終了する方式です。
このデルタピーク充電は、NiCd・NiMhバッテリーに最適な充電方式です。

NiCd・NiMhバッテリーの充電

◈ STEP 01 ◈

select menu 1-

NiCd/NiMh

メインメニューでＮｉＣｄまたはＮｉＭｈを選択します。

◈ STEP 3 LCD表示について

充電電流

バッテリーセル数
デルタピーク

充電容量設定

※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に充電が開始されます。

● 充電中の画面表示

バッテリータイプ/セル数 現在の充電電流 バッテリー電圧

● 充電の停止
充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、充電設定画面に進みます。

● 充電中の充電電流の変更
充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。
この時、 ボタンを押して数値を変更した後 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。

● 充電終了後の画面表示

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

：バッテリーを充電する際の電流値（A）を設定します。一般的なSUB-Cバッテリーは1C充電を推奨します。
（5000mAhのバッテリーの場合、5.0A充電が1C充電となります）
：充電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：充電終了タイミングをチェックするデルタピーク値を設定します。 画面上の12は12mVを意味し、一般的なバッテリーは1セルあたり
2mvの設定値で充電を開始します。（6セルの場合6セル x 2mv=12mv
充電が終了した時点でバッテリーの温度が低すぎる場合（25度以下）には、このデルタピークの数値を少しずつ上げながら適切な値を見
つけてください。多数の電池セルはそれぞれの内部抵抗値やバッテリーの性格が異なりますので、レース用バッテリーの充電などに便利
に使える充電機能です。
：充電容量を制限するCapacity（mAh）の値を設定します。容量の数値を設定すると、設定された容量で充電が終了します。
（それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します）
走行後のバッテリーの保管充電時に使用すると便利な機能です。基本的な設定値は、バッテリーの容量よりも10％多い容量を設定します。
OFFにした場合は、この機能は作動しません。

CdMh

8.35V

6.0A

CHG

ステータス 現在の充電容量 充電経過時間

設定したバッテリータイプ ピーク電圧

充電完了表示 充電容量 充電時間

CdMh
CHG

122mA

0.0A

2800mA

8:11

8.40V
12:02

◈ STEP 02 ◈

*NiCd/NiMh*

Charge

Discharge

充電(Charge)を選択後
ボタンを押します。

充電電流

1

デルタピーク 充電容量設定

*充電のオプション機能
充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に充電画面に戻ります。

1. 入力電圧、ピーク電圧

2. END Temp（充電終了温度）、BAT Temp（バッテリー温度）の確認

3. EQU Temp（機器の温度）、デルタピーク値

*バッテリーの内部抵抗と電圧の確認
充電終了後の ボタンを押すと、内部抵抗の画面が表示されます。
（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）

◈ STEP 03 ◈

5.0A
D/P:12mV

充電するバッテリーを接続します。

6

バッテリー

6C(7.2V)
3000mA

セル数

Muchmore Racing Co., Ltd.

NiCd・NiMhバッテリーの放電

◈ STEP 01 ◈

-select menu 1­NiCd/NiMh

メインメニューでＮｉＣｄまたはＮｉＭｈ
を選択します。

◈ STEP 3 LCD表示について

放電電流
バッテリーセル数
1セル当たりの電圧

※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に放電が開始されます。

● 放電中の画面表示

バッテリータイプ/セル数 現在の放電電流 バッテリー電圧

● 放電の停止
放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、放電設定画面に進みます。

● 放電終了後の画面表示

設定したバッテリータイプ 放電終了電圧

◈ STEP 3 LCD表示について

充電電流

バッテリー電圧

基本モード
充電容量

※すべての充電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に充電が開始されます。

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

：バッテリーを放電する際の電流値（A）を設定します。
：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：放電を終了する1セルあたりの電圧を設定します。

CdMh

1.0A

DCH

122mA

ステータス 現在の放電容量 放電の経過時間

CdMh

0.0A

End1

2800mA

放電完了表示 放電容量 放電時間

Pb(lead)バッテリーの充電・放電

Pbモードでは、鉛蓄電池（Pb、lead-sulphuric acid、lead-gel）の充電・放電のための機能です。 定格電圧が6〜24Vのバッテリーが充電可
能です。 Pb電池は他の二次電池とは特性が異なり、原則として急速充電が不可能です。ほとんどのバッテリーは低充電電流（1/10C）で
12〜16時間の充電時間を要します。 バッテリーメーカーの充電仕様に準拠するようにしてください。 Pbバッテリー以外は絶対に充電・放
電を行わないでください。

Pb(lead)バッテリーの充電

◈ STEP 01 ◈

-select menu 1­Pb(lead)

メインメニューでPb(lead)を選択します。

：バッテリーを充電する際の電流値（A）を設定します。一般的な鉛バッテリーは、1/10Cで充電を推奨します。

（3000mAhのバッテリーは0.3A充電）

：充電するバッテリーの電圧を設定します。

：基本的な充電モード（固定）です。

：充電容量を制限する値（ｍAh）を設定します。この容量値を設定すると、設定された容量で充電が終了します。

（それ以前に満充電となった場合は、設定した容量に達していなくても充電は終了します）

走行後のバッテリーの保管充電時に使用すると便利な機能です。基本的な設定値は、バッテリーの容量よりも10％多い容量を設定します。

OFFにした場合は、この機能は作動しません。

放電(Discharge)を選択後
ボタンを押します。

8.35V
8:11

6.20V
58:02

充電(Charge)を選択後
ボタンを押します。

◈ STEP 02 ◈

*NiCd/NiMh*

Charge

◈ STEP 02 ◈

*Pb(lead)*

Charge

◈ STEP 03 ◈

放電電流 バッテリーセル数

1

Discharge

*放電のオプション機能
放電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に放電画面に戻ります。

1.　入力電圧、放電カット電圧

2.　 END Temp（放電終了温度）、BAT Temp（バッテリー温度）の確認

3.　EQU Temp（機器の温度）、AVG Volt（平均電圧）の確認

*バッテリーの内部抵抗と電圧の確認

放電終了後 ボタンを押すと、1つの情報ウィンドウが表示されます。

1. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）

2. AVG Volt（平均電圧）

1

Discharge

1.0A 6C(7.2V)
Cut V

放電するバッテリーを接続します。

充電電流

基本モード

充電するバッテリーを接続します。

0.9V/Cell

◈ STEP 03 ◈

0.3A
Normal

7

1セルあたりの
カット電圧

バッテリー

12.0V

3000mA

セル数
充電容量

Muchmore Racing Co., Ltd.

● バッテリーセル数の確認

Pb

3.0A

CHG

1980mA

Pb

0.0A

CHG

3000mA

充電器で認識したセル数（電圧）

ユーザー設定のセル数（電圧）

12.0V
12:02

12.0V
12:02

Charge

放電(Discharge)を選択後
ボタンを押します。

EQU

6S(12.0V)

USER

6S(12.0V)

● 充電中の画面表示

バッテリータイプ/セル数 現在の充電電流 バッテリー電圧

ステータス 現在の充電容量 充電経過時間

● 充電の停止
充電中に ボタンを2秒間押すと、充電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、充電設定画面に進みます。

● 充電中の充電電流の変更
充電中に ボタンを1回タッチすると、充電電流の数値が点滅します。
この時、 ボタンを押して、数値を変更した後、 ボタンを押すと、充電を終了せずに充電電流の変更を行う事ができます。

● 充電終了後の画面表示

設定したバッテリータイプ ピーク電圧

充電完了表示 充電容量 充電時間

Pb(lead) バッテリーの放電

◈ STEP 01 ◈

-select menu 1­Pb(lead)

メインメニューでPb(lead)を選択します。

◈ STEP 3 LCD表示について

放電電流
バッテリーセル数
1セル当たりの電圧

※すべての放電の設定を終えて ボタンを2秒以上長押しすると、バッテリーチェック後に放電が開始されます。

：バッテリーを放電する際の電流値（A）を設定します。
：放電するバッテリーのセル数を設定します。セル数を変更すると自動的にパックの電圧が表示されます。
：放電を終了する1セルあたりの電圧を設定します。

充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。

ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているの
を確認したら、 ボタンを押して充電を開始します。
もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）と異な
る場合は、 ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。

*充電のオプション機能
充電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に充電画面に戻ります。

1. 入力電圧、充電カット電圧

2. END Temp（充電終了温度）、BAT Temp（バッテリ温度）の確認

3. EQU Temp（機器の温度）、AVG Volt（平均電圧）を確認

*バッテリーの内部抵抗と電圧の確認
充電終了後の ボタンを押すと、内部抵抗の画面が表示されます。
（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）

◈ STEP 02 ◈

*Pb(lead)*

Discharge

放電電流 バッテリーセル数

1

◈ STEP 03 ◈

1.0A 6S(12.0V)

1.5V/Cell

Cut V

放電するバッテリーを接続します。

1セルあたりの
カット電圧

● バッテリーセル数の確認

充電器で認識したセル数

EQU

6S(12.0V)

USER

6S(12.0V)

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

（電圧）

ユーザー設定のセル数
（電圧）

充電器で認識したセル数（電圧）
充電器で認識したバッテリーのセル数（電圧）です。

ユーザー設定のセル数（電圧）
ユーザーが設定したバッテリーのセル数（電圧）です。
*充電器で認識したセル数（電圧）と、設定したセル数（電圧）が一致しているのを確認したら、
ボタンを押して放電を開始します。
もし、バッテリーのセル数設定が間違っていて充電器が認識したセル数（電圧）と異なる場合は、
ボタンを押して前の画面でバッテリーのセル数（電圧）を修正してください。

8

Muchmore Racing Co., Ltd.

● 放電中の画面表示

バッテリータイプ/セル数 現在の放電電流 バッテリー電圧

Pb

8.35V

1.0A

DCH

ステータス 現在の放電容量 放電の経過時間

● 放電の停止
放電中に ボタンを2秒間押すと、放電が停止されてステータスにCHG（チャンネル）・End（チャンネル）のメッセージが交互に表示されます。
このときに ボタンを押すと、放電設定画面に進みます。

● 放電終了後の画面表示

設定したバッテリータイプ 放電終了電圧

122mA

8:11

*放電のオプション機能
放電中 ボタンを押すと、3つの情報ウィンドウが表示されます。
そのままボタンを押さなければ、5秒後に放電画面に戻ります。

1. 入力電圧、放電カット電圧

2. END Temp（放電終了温度）、BAT Temp（バッテリー温度）の確認

3. EQU Temp（機器の温度）、AVG Volt（平均電圧）の確認

Pb

6.20V

0.0A

End1

58:02

2800mA

放電完了表示 放電容量 放電時間

Volt Meter

Volt Meter機能はLipo・LiFeバッテリーの各セルごとの電圧やトータル電圧を簡単に確認することができる機能です。
バッテリーのセルのばらつきや全体的な電圧のチェック、充放電するかどうかを確認するのに便利です。
* Quik Volt Meter：メイン画面でESCボタンを3秒以上長押しすると、電圧メーターに移動します。

-select menu 1­Volt Meter

メインメニューからVolt Meterを選択します。

ユーザセッティング

-select menu 1­User Setting

Main menu On/Off

LiPo On/Off

- Key tones-

On / Off

- Key timer -

5sec

メインメニューからUser Settingを選択します。

Main menu On/Off
メイン画面に構成される各種メニューをカスタマイズするための機能です。
ユーザー自身が好みに応じてメイン画面に表示する各種メニューをOn・Off（表示・非表示）することができます。
* ボタンで表示されているメニューをOn・Off（表示・非表示）するかどうか選択して、 ボタンを押すとメモリー
されます。 設定できるメニューは、次のとおりです。
（LiPo、LiFe、NiCd/ NiMh、Pb（lead）、Volt Meter）

Key tones
ボタン操作時の音のOｎ・Off（有無）を設定します。

Key timer
充電・放電終了、エラーメッセージのアラーム音の時間を設定する機能です。
Offにした場合、充電・放電が終了したりエラーが出るとLEDインジケータでお知らせします。
Foreverに設定した場合、 ボタンを押すまでアラーム音は停止しません。
(Off, 5sec, 15sec, 30sec, Forever)

放電終了後 ボタンを押すと、1つの情報ウィンドウが表示されます。

1. 各セルの抵抗値（ ボタンを押すと、抵抗値を測定した後、画面に表示されます）

BAT Total Volt

25.12

全セルの電圧

ボタンを押すと、
画面が切り替わります。

4.18

4.19

4.18

4.19

各セルの現在の電圧

4.19

4.19

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

9

Muchmore Racing Co., Ltd.

Safety timer

- Safety timer -

120Min

- Temp Unit ­C /F

Battery End Temp

40C

- Power Current -

10.0A - 25,0A

- Power Voltage -

10.0V - 12.0V

製品の保証について

本製品の初期不良や部品の欠陥については、最初の購入日から120日以内に購入した販売店または弊社にご相談ください。
（領収書等が無い場合は、保証の対象外となります）
上記の保証について、通常の消費・誤った使用・不適切な修理や改造による故障や欠陥は対象外となります。
また、下記のような事項も保証の対象外となります。

■本製品以外の火などによる損傷

■落下などによるケースの物理的な損傷

■落下などによる電子部品・回路基板の物理的な損傷

■回路基板のはんだ付け

■製品保証サービスを依頼する前に、接続や操作方法の確認ならびに各部のチェックを行ってください。

■製品保証サービスを受けるには、購入した製品の領収書が必要です。
（領収書がない場合は、保証サービスを受けることができません）

■迅速な修理・返送を行えるよう、トラブルの症状やそのときの状況などの詳細情報ならびにお客様の住所と連絡先を記入してください。

●修理について

- 修理を依頼する際は、購入時の領収書が必要です。

- 部品の破損による修理の場合は、各部品に応じた費用が請求されます。

マッチモアレーシング（株）

〒224-0003　神奈川県横浜市都筑区中川中央1丁目33-11-1F
電話番号：045-913-7348
FAX番号：045-913-7320

www.muchmoreracing.net

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

充電・放電時に設定された時間超えた場合に自動的に停止して、誤った設定やトラブルなどによる過充電・過放電を防止
します。設定時間が短すぎる場合、充電・放電が途中で止まってしまう可能性があります。予想される時間より少し長めに
設定します。
例）2000mAのバッテリーを1Aで充電時の予想充電時間：2時間→120分（2時間）x1.3（約30％追加）=156分
（30-250Min、10分単位）

Temp Unit
表示する温度を摂氏（℃）または華氏（℉）から選択する事ができます。

Battery End Temp
本体の左右にある3ピンポートに温度センサー（別売）を接続して、充電・放電時のバッテリーの温度を監視します。
設定された温度に達した場合は、充電・放電を停止してバッテリーを保護します。
MR-DATS Cell Master Double Accel Micro Temp Sensor
※設定可能温度：40℃〜55℃（104℉〜131℉）
*この機能を使用するには別売のオプションのマイクロ温度センサーが必要です。

Power current
充電器に電源を供給している外部電源の電流が設定値より低くなると、 外部電源を保護するため充電器の動作を停止します。

Power Voltage
自動車のバッテリーなどを充電器の外部電源として使用する場合に、過放電を防止するための機能です
入力電圧が設定値より低くなると、外部電源を保護するための充電器の動作を停止します。

10

Muchmore Racing Co., Ltd.

CELL MASTER DOUBLE ACCEL

(주)머치모어레이싱의 셀마스터 더블악셀을 구매해 주셔서 대단히 감사합니다.
셀마스터 더블악셀은 수많은 레이스 경험을 바탕으로 개발된 세계 최소형 2포트 충/방전기 입니다. 모든 기능과 테스트는
ISTC 월드챔피언 마크라이나드를 비롯한 머치모어레이싱의 팩토리 드라이버들의 테스트를 거쳐 완성되었습니다.

제품의특징

● 2포트 200와트 (100W +100W) 충전 회로
셀마스터 더블악셀은 획기적인 회로 디자인으로 최대 10A로 두 개의 배터리를 동시에 충전할 수 있는 듀얼 200Watt (100W+100W)를
실현하였습니다.

● 초소형 듀얼 포트 충전기
(주)머치모어레이싱 R&D 팀은 세계에서 가장 컴팩트한 듀얼 충전기의 개발에 성공하였습니다. 아주 작은 크기의 케이스 디자인과 하이테크
설계의 밸런싱 회로로 구성된 듀얼 충전 시스템입니다. 가벼운 무게로 이동이 편하고 작은 크기로 피트 테이블의 공간을 최대한 활용할 수
있습니다.

● 고효율 충전 전류 승압 시스템 채용 기술
(주)머치모어레이싱 R&D 팀은 고효율 충전전류 승압 시스템(Current Boost)을 개발하였습니다. 예를 들어, LiPo 2S 배터리를 10A로 충전할 시
실제 전력은 8A로도 충분합니다. 대용량 파워서플라이를 사용하지 않아도 안정된 충전이 가능합니다.

● 고감도 터치 버튼 시스템
고감도 터치 버튼을 채용하여 매우 간결하게 각 메뉴를 실행할 수 있습니다. 먼지가 많은 오프로드 경기장 같은 환경에서도 언제나 안정된 버튼
동작을 보장합니다.

● 쉽고 간단한 U.I 채용과 빠른 응답속도
많은 레이스 경험을 바탕으로 사용하기 쉬운 U.I로 디자인되었습니다. 또한, 신속한 응답 속도로 간단하고 편리하게 설정 값을 변경할 수
있습니다.

● 각 채널 상태 표시 LED
충전, 방전, 대기, 완료 상태를 표시하는 블루 LED는 각 채널의 상태를 한눈에 파악할 수 있습니다.

● 직관적 채널 버튼 및 채널 상태 표시 LED
어떤 상황에서도 원터치로 채널을 이동할 수 있도록 전용 채널 버튼을 채용하였습니다.

● 리튬 배터리 팩 * 내부저항측정
충전 시에 배터리를 분석하여 개별 셀 및 전체 배터리팩의 저항값을 측정하는 기능을 내장하였습니다. 충전 완료 후 리튬 배터리 팩의 컨디션
상태를 확인할 수 있습니다.

● 전압메터 기능
전체 배터리의 전압과 각 셀당 전압을 한눈에 파악할 수 있는 편리한 기능입니다. 충전된 배터리인지 방전된 배터리인지 확인 시에도 유용하게
사용할 수 있습니다.

● TAMIYA 리튬 배터리 전용 밸런싱 포트 내장
전 세계 타미야 R/C 레이스의 공인 배터리인 타이야 리튬 배터리의 밸런싱 포트가 별도로 준비되어 있습니다. 변환 커넥터 없이 바로 밸런싱
충전이 가능합니다.

● 자동 온도조절 듀얼 쿨링팬
저소음 고성능 듀얼 쿨링팬을 채용하였습니다. 자동 온도조절 시스템 프로그램을 통하여 효과적으로 충전기를 냉각할 수 있도록 설계되었습니다.

● USB 펌웨어 업그레이드 시스템
(주)머치모어레이싱 CTX Link™ 소프트웨어를 사용하여 간단하게 최신 펌웨어로 업그레이드할 수 있습니다. 추후 새로운 펌웨어를 자신의 PC로
간단히 업데이트하여 최신 기능을 사용할 수 있습니다.

● 스페셜 블랙 백라이트 LCD 채용
시인성 높은 16X2 스페셜 블랙 백라이트 LCD를 채용하여 야외의 밝은 피트에서도 정확하게 배터리의 충/방전 상태를 확인할 수 있습니다.

● 스페셜2S 밸런스 충전 리드 기본 채용
높은 정밀도의 스페셜2S 충전 리드 2세트가 기본으로 포함되어 있어 바로 레이스에서 최상의 밸런스 충전이 가능합니다.

● 안전설계
니켈수소, 니카드, 리튬배터리의 충전 시 배터리의 상태 및 에러 시에 배터리의 과충전을 방지할 수 있는 용량 컷 기능을 내장하였으며, 마이크로
온도센서(별매 : MR-DATC Cell master Double accel Temp sensor)를 사용하여 충전 중 과도한 온도 상승으로 인한 배터리의 파손을 막을 수
있습니다. 또한, 배터리의 역접속 방지와 기기의 파손을 막는 안전회로가 내장되어 있습니다.

제품 사양

사이즈
중량
입력전압
충전가능셀수
출력
충전전류
방전전류
셀발란싱방전전류
NiCd/NiMh 충전가능셀수
LiPo/LiFe 충전가능셀수
Pb 전압
키버튼
냉각장치
화면

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

NiMh,NiCd(1~17셀)/LiPo,LiFe(1~6셀), Pb(6~24V)

100W max charge x 2, 10W max discharge x 2

1

129 x 115 x 49mm

0.1~10.0A x 2

0.1~2.0A x 2
200mAh/cell

1~17 Cells

1~6 Cells

6.0~24.0V

6버튼/고감도 터치 버튼

16X2 스페셜 블랙 백라이트 LCD

IC콘트롤 트윈팬

Muchmore Racing Co., Ltd.

520g

DC12V

위험 - 경고

본 제품은 완구가 아닙니다. 어린아이나 아동이 있는 장소에서는 사용하지 마십시오. 또한, 어린아이의 손에 닿지 않는 곳에 보관하여 주시기
바랍니다. 사용 중에는 히트 싱크나 본체가 발열합니다. 잘못된 취급을 하면 고장의 원인이 되어 최악의 경우는 발화하는 가능성도 있습니다.
아래의 사항에 대해서 충분히 주의를 기울여 주시기 바랍니다. 사용자 부주의로 인한 화상 및 화재에 대해서는 (주)머치모어레이싱에서 일체
책임을 지지 않습니다.

※분해, 개조를 하지 마십시오.
* 권장 충전 전류는 각 배터리의 제조사에 따라 다를 수 있습니다. 정확한 확인 후 전류를 설정하십시오.
* DC 12V 전용의 입력 전원을 사용하는 제품으로 가정용 콘센트 전원에 절대 연결하여 사용하지 마십시오.
* 안정된 출력을 제공하는 (주)머치모어레이싱의 Power Master World Edition 2 Evo 의 사용을 권장합니다.
* CellMaster Double Accel은 NiCd, NiMh, LiPo, LiFe, Pb 배터리 전용 충/방전기 입니다. 표시된 배터리 종류 이외의 배터리 사용은 고장의
원인이 되므로 사용하지 마시기 바랍니다. * 입/출력 와이어는 극성에 맞게 연결하시기 바랍니다. 적색은 +, 흑색은 - 입니다. * 충/방전 이외의
목적으로는 사용하지 마십시오. * 충/방전 중에는 온도센서(별매)를 상시 배터리에 밀착시켜 주시기 바랍니다. * 충/방전 시에는 기기를 떠나지
마시기 바랍니다. * 충/방전 시 과도한 온도 상승이나 배터리에서 소리가 날 경우 즉시 충/방전을 중단하시기 바랍니다. * 리튬 계열 배터리 충전
시 반드시 세이프티백을 사용하시기 바랍니다. * 젖은 손으로 절대로 취급하지 마십시오.* 불에 타기 쉬운 물건이나 열에 의해 변형하기 쉬운
물건을 기기의 근처에서 사용하지 마십시오. * 냉각구 근처에 물건을 두지 마십시오. * 냉각구 입구 쪽에는 나사, 와셔 등의 이물질을 넣지
마십시오. * 물이나 바닷물에 닿지 않도록 주의 하십시오. * 직사광선 아래 또는 고온의 장소에서는 사용하지 마십시오. * 기기를 떨어뜨리거나
큰 충격을 주지 마십시오.

(사용연령: 14세 이상)

각부의 명칭과 부품

온도센서 포트1

TAMIYA LiFe
셀밸런스 포트1

셀밸런스 포트1

부속물
DC 입력 와이어 XT60 x 1
셀밸러스 멀티 아답터 AL Type x 1
BEC 충전 리드 x 1
울트라 2P 충전 리드 x 1
스페셜 2S 밸런스 충전 리드 x 2
파워 서플라이 고정 용 양면 테이프 x 8

STATE(상태표시LED) 및 채널 선택

STATE

LED

BLUE

LED 상태(청색)

점등

충/방전 중

충/방전 종료 에러

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

멸등

대기

LCD 디스플레이

터치 패널

출력포트2

출력포트1

셀밸런스 포트2

TAMIYA LiFe
셀밸런스 포트2

CTX Link™ USB포트

온도센서 포트2

CH

LED
RED

버튼을 눌러 각 채널의 환면을 전환 할 수 있습니다.
다른 채널이 충/방전 중이라도 직관적으로 채널 버튼을 눌러 이동이 가능합니다.

점멸점멸

채널이 선택되면 선택된 채널의 LED가 점등됩니다.
(충/방전 종료 및 에러메시지를 안내할 경우 ENTER 버튼을 눌러 확인하지 않으면,
다른 채널로 이동하지 않습니다)

채널 LED

상태표시 LED

ESC - 설정취소/뒤로

DOWN - 설정치 감소 또는 데이터확인

UP - 설정치 상승 또는 데이터확인

ENTER - 확정/ 앞으로 / 충방전 시작/종료
(충/방전 설정화면에서 2초간 길게 누르면
충/방전을 실행합니다.)

채널
선택
버튼

2

채널 버튼

쿨링팬

입력(DC12V) 포트

Muchmore Racing Co., Ltd.

사용자 메뉴 안내

LiPo

LiFe

NiCd/NiMh

Pb(lead)

Volt Meter

Charge

Discharge

Charge

Discharge

Charge

Discharge

Charge

Discharge

LiPo On/Off

Normal

Storage

CEV

Normal

Storage

CEV

가장 이상적인 LiPo 배터리 충전 모드

LiPo 배터리를 2주 이상 보관 시 사용하는 모드

충전 종료 전압 설정 모드

LiPo 배터리 방전 모드

가장 이상적인 LiFe 배터리 충전 모드

LiFe 배터리를 2주 이상 보관 시 사용하는 모드

충전 종료 전압 설정 모드

LiFe 배터리 방전 모드

NiCd/NiMh 배터리 충전 모드

NiCd/NiMh 배터리 방전 모드

Pb(lead) 배터리 충전 모드

Pb(lead) 배터리 방전 모드

LiPo, LiFe 배터리의 각 셀 및 전체 팩 전압 측정 기능

LiPo 메뉴 사용 유/무 설정

LiFe On/Off

NiCd/NiMh On/Off

Pb(lead) On/Off

Volt Meter On/Off

Key Tones

User Setting

Key Timer

Safety Timer

Temp Unit

Battery End Temp

Power Current

Power Voltage

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

LiFe 메뉴 사용 유/무 설정

NiCd/NiMh 메뉴 사용 유/무 설정

Pb(lead) 메뉴 사용 유/무 설정

Volt Meter 메뉴 사용 유/무 설정

버튼 키를 눌렀을 때 소리 유/무 설정

충/방전 종료 및 에러 메시지 알람 소리 시간 설정

충/방전 안전 종료 시간 설정

온도 표시 설정 (섭씨 ℃, 화씨 ℉)

충/방전 시 배터리 온도컷 설정

외부 전원 공급 장치의 최소 용량을 설정

외부 전원 공급 장치의 최소 전압을 설정

3

Muchmore Racing Co., Ltd.

LiPo, LiFe 배터리 충방전

LiPo, LiFe 배터리를 충/방전 하기 위한 프로그램입니다.
충/방전 시 설정된 배터리와 실제 배터리의 종류는 반드시 일치하여야 합니다.
일치하지 않을 경우 과충전 또는 과방전으로 인한 발화·폭발 또는 과방전으로 인한 배터리 파손의 위험이 있습니다.
LiPo, LiFe 배터리 이외에는 절대 충/방전을 하지 마십시오.

LiPo, LiFe 배터리 충전

◈ STEP 01 ◈

- select menu 1 ­LiPo

메인 메뉴에서 LiPo 또는
LiFe를 선택합니다.

◈ STEP 3 LCD 정보 안내

: 충전할 배터리의 충전 전류를 설정하는 암페어 값을 설정합니다. 일반적인 LiPo, LiFe 배터리는 1C 충전을 권장합니다.

충전 전류

(3000mAh 배터리는 3.0A 충전)
: 충전할 배터리팩의 셀 수를 지정합니다. 셀 수를 변경하면 자동으로 팩의 전압이 표시됩니다.

배터리 셀 수

: LiPo, LiFe 충전은 3가지의 충전모드가 있습니다. 버튼을 눌러 원하는 충전모드를 설정합니다.

충전모드

: 충전 용량을 제한하는 기능입니다. 충전 하려는 배터리의 용량을 설정하거나, 기능을 사용하지 않을 경우 OFF로 설정하십시오.

충전용량

● 충전모드 안내

Normal

Storage

(Cut End Voltage)

● 용량 설정 Capacity(mAh)
충전 용량을 제한하는 Capacity(mAh) 값을 설정합니다. 이 용량 값을 설정하면 설정된 용량에서 충전이 종료됩니다.
주행 후 배터리 보관이나 과충전 방지에 유용하게 사용됩니다. 기본적으로 충전할 배터리의 용량과 동일하게 설정합니다.
OFF로 설정되었을 경우에는 용량 컷 기능이 해제됩니다.

가장 이상적인 LiPo, LiFe 배터리의 충전모드 입니다. 특별한 경우가 아니면 노멀모드로 충전을 하시기 바랍니다.

LiPo, LiFe 배터리를 2주 이상 보관시에 사용하는 기능입니다. 과방전된 배터리는 배터리 파손의 원인이 되므로
이를 방지하기 위해 배터리의 초기 전압 상태를 감지하여 보관에 적합한 전압 상태로 자동으로 충/방전하는 모드입니다.

CEV 충전모드는 레이스에서 완충전 상태인 LiPo/4.20V, LiFe/3.60V 를 주행전까지 유지하기 위해 충전 종료 전압을 설정
하는 기능입니다. LiPo, LiFe 배터리는 배터리의 방전율이나 내부저항값에 따라서 충전 후 배터리의 전압이 다르게 하강됩니다.

CEV

CEV 충전모드로 설정 후 버튼을 누르면 충전종료 전압을 설정 할 수 있습니다. 종료 전압값을 높일 수록 충전이 완료된
후 배터리의 전압이 높게 유지 됩니다.
*각 LiPo, LiFe 팩에 따라서 적정한 CEV값을 테스트 후 사용하시기 바랍니다.

◈ STEP 02 ◈

*LiPo*

Charge

Discharge

충전(Charge)을 선택 후
버튼을 누릅니다.

충전 전류 배터리 셀 수

1

충전 모드 충전 용량

◈ STEP 03 ◈

6.5A 2S(7.4V)
Normal

충전할 배터리를 연결합니다.
셀밸런싱으로 충전할 경우
셀밸런서도 함께 연결합니다.

※모든 충전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 안내 문구 후 배터리 셀 체크 화면으로 넘어갑니다.

● 배터리셀 체크 상태 확인

EQU

2S(7.4V)

USER

2S(7.4V)

※잘못된 배터리셀 수 선택은 배터리의 과충전 혹은 기기의 파손을 가져올 수 있으니 충분한 주의를 요합니다.

충전기 IC 인식 셀 수

사용자 설정 셀 수

충전기 IC 인식 셀 수

충전기의 IC에서 인식한 배터리의 셀 수(전압)을 측정한 값 입니다.

사용자 설정 셀 수

실제 사용자가 설정한 배터리의 셀 수(전압)입니다.
*측정된 전압과 선택한 전압이 일치하면 버튼을 눌러 충전을 시작 합니다.
만약 사용자가 배터리 셀수를 잘못 선택하여 측정된 전압과 다른 경우 버튼을 눌러
이전 화면에서 배터리 셀수(전압)를 수정하시기 바랍니다.

3000mA

● 충전 중 화면 표시

배터리 타입/셀 수, 채널 현재 충전 전류 배터리 전압

LiPo

8.35V

6.0A

CHG

8:11

122mA

상태 표시 현재 충전 용량 충전 경과 시간

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

*충전 옵션 기능
충전 중 버튼을 누르면 3개의 정보창이 보여지며, 버튼을 누르지 않으면,
5초 후 충전 화면으로 돌아옵니다.

1. 각 셀의 현재 전압

2. 입력 전압, CEV(Cell End Volt)설정치

3. EQU Temp(기기 온도), BAT Temp(배터리 온도) 확인

4

Muchmore Racing Co., Ltd.

● 충전 중단
충전 중 버튼을 2초간 누르면 충전이 중단되며, 상태 표시에 CHG(채널), End(채널) 메시지가 교차로 보여집니다. 이때, 버튼을 누르면 충전
설정 화면으로 넘어갑니다.

● 충전 중 충전 전류 값 변경
버튼을 1회터치하면 충전 전류가 점멸합니다.
이때, 버튼을 눌러 전류 값을 변경 후 버튼을 누르면 변경된 전류 값으로 충전이 진행됩니다.

● 충전 종료 후 화면표시

설정한 배터리 타입 충전 종료 전압

LiPo

8.40V

0.0A

CHG

12:02

2800mA

충전 완료 표시 충전 용량 충전 시간

LiPo, LiFe 배터리 방전

◈ STEP 01 ◈

-select menu 1-

LiPo

메인 메뉴에서 LiPo 또는
LiFe를 선택합니다.

◈ STEP 3 LCD 정보 안내

방전 전류

: 방전할 배터리의 방전 전류를 설정하는 암페어 값을 설정합니다.

배터리 셀 수

: 방전할 배터리팩의 셀 수를 지정합니다. 셀 수를 변경하면 자동적으로 팩의 전압이 표시됩니다.

셀 당 전압

: 방전을 종료할 셀당 전압을 설정합니다.

※모든 방전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 안내 문구 후 배터리 셀 체크 화면으로 넘어갑니다.

● 배터리셀 체크 상태 확인

LiPo
DCH

LiPo

DCH

2.0A

122mA

0.0A

2800mA

충전기 IC 인식 셀 수

사용자 설정 셀 수

8.35V

8.00V
12:02

EQU

2S(7.4V)

USER

2S(7.4V)

※잘못된 배터리 셀 수 선택은 배터리의 과방전 혹은 기기의 파손을 가져올 수 있으니 충분한 주의를 요합니다.

● 방전중 화면 표시

배터리 타입/셀 수 채널 현재 방전 전류 배터리 전압

상태 표시 현재 방전 용량 방전 경과 시간

● 방전 중단
방전 중 버튼을 2초간 누르면 방전이 중단되며, 상태 표시에 DCH(채널), End(채널) 메시지가 교차로 보여집니다. 이때, 버튼을 누르면 방전
설정 화면으로 넘어갑니다.

● 방전 종료후 화면표시

설정한 배터리 타입

방

전 완료 표시방전 용량방전 시간

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

8:11

방

전 종료 전압

Charge

방전(Discharge)을 선택 후
버튼을 누릅니다.

*배터리 내부 저항 및 전압 확인
충전 종료 후 버튼을 누르면 3개의 정보창이 보여집니다.

1. 각 셀의 전압

2. 배터리 전체 저항값

3. 각 셀의 저항값 ( 버튼을 누르면 저항값을 측정 후 화면에 보여집니다)
(측정 시 약 5~7초간 계측 시간 소요)

◈ STEP 02 ◈

방전 전류 배터리 셀 수

1

*LiPo*

Discharge

충전기 IC 인식 셀 수

충전기의 IC에서 인식한 배터리의 셀 수(전압)을 측정한 값 입니다.

사용자 설정 셀 수

실제 사용자가 설정한 배터리의 셀 수(전압)입니다.
*측정된 전압과 선택한 전압이 일치하면 버튼을 눌러 방전을 시작 합니다.
만약 사용자가 배터리 셀 수를 잘못 선택하여 측정된 전압과 다른 경우 버튼을 눌러
이전 화면에서 배터리 셀 수(전압)를 수정하시기 바랍니다.

*방전 옵션 기능
방전 중 버튼을 누르면 3개의 정보창이 보여지며, 버튼을 누르지
않으면, 5초 후 방전 화면으로 돌아옵니다.

1. 각 셀의 현재전압

2. 입력 전압, 방전 컷 볼트

3. EQU Temp(기기온도), BAT Temp(배터리온도)를 확인

*배터리 내부 저항 및 전압 확인
방

전 종료 후 버튼을 누르면 3개의 정보창이 보여집니다.

1. 각 셀의 전압

2. 각 셀의 저항값 ( 버튼을 누르면 저항값을 측정 후 화면에 보여집니다)

3. 배터리 전체 저항값

5

◈ STEP 03 ◈

1.0A 2S(7.4V)

3.2V/Cell

Cut V

방전할 배터리를 연결합니다.
셀밸런싱 방전을 할 경우
셀밸런서도 함께 연결합니다.

Muchmore Racing Co., Ltd.

셀 당 전압

NiCd/NiMh 배터리 충방전

셀마스터 더블악셀은 모든 종류의 NiCd/NiMh 배터리를 간편하게 충/방전하는 기능을 가지고 있습니다.
충/방전 시 설정된 배터리와 실제 배터리의 종류는 반드시 일치하여야 합니다. 일치하지 않을 경우, 과충전/과방전으로 인한
발화·폭팔, 과방전으로 인한 배터리 파손의 위험이 있습니다.
NiCd/NiMh 배터리 이외에는 절대 충/방전을 하지 마십시오.

NiCd/NiMh 충전 델타피크에 관련하여 충전을 게시하면 충전기는 설정한 전류를 배터리로 인가하게 됩니다.
배터리의 전압은 점점 상승곡선(Positive delta V)을 그리게 됩니다.
배터리의 충전이 종료될 무렵에는 완만하게 전압상승곡선이 그려지다가 전압이 하강(Negative delta V)하게 됩니다.
델타피크 충전방식은 최고점의 피크 전압에서 몇 볼트가 떨어지는지를 감지하여 충전을 종료하게 됩니다.
델타피크 충전은 NiCd, NiMh 배터리의 최상의 충전방식입니다.

NiCd, NiMh 배터리 충전

◈ STEP 01 ◈

select menu 1-

NiCd/NiMh

메인 메뉴에서 NiCd 또는
NiMh를 선택합니다.

◈ STEP 3 LCD 정보 안내

: 충전할 배터리의 충전 전류를 설정하는 암페어 값을 설정합니다. 일반적인 SUB-C배터리는 1C 충전을 권장합니다.

충전 전류

(5000mAh 배터리는 5.0A충전)
: 충전할 배터리팩의 셀 수를 지정합니다. 셀 수를 변경하면 자동으로 팩의 전압이 표시됩니다.

배터리 셀 수

: 충전 종료 시점을 체크하는 델타피크 값을 설정합니다.

델타 피크

12는 12mV를 의미하며 일반적인 배터리는 셀 당 2mv의 설정치로 충전을 시작합니다.
(6셀의 경우 6cell x 2mv =12mv) 충전이 종료 되었을 시 배터리의 온도가 너무 낮은 경우(25도 이하)에는 델타피크의 수치를
올려가면서 적정값을 찾으시기 바랍니다. 수 많은 배터리셀들은 각각의 내부 저항치 및 배터리의 성격이 다르므로 레이스 용
배터리 충전 등에 유용하게 사용할수 있는 기능입니다.
: 충전 용량을 제한하는 Capacity(mAh) 값을 설정합니다. 이 용량 값을 설정하면 설정된 용량에서 충전이 종료됩니다.

충전용량설정

주행 후 배터리 보관 충전시에 유용하게 사용됩니다. 기본적으로는 배터리의 용량보다 10%높게 설정합니다.
OFF로 설정되었을 경우에는 기능을 OFF하게 됩니다.

◈ STEP 02 ◈

*NiCd/NiMh*

Charge

Discharge

충전(Charge)을 선택 후
버튼을 누릅니다.

충전 전류 배터리 셀 수

1

델타 피크 충전 용량

◈ STEP 03 ◈

5.0A

6C(7.2V)

D/P:12mV

3000mA

충전할 배터리를 연결합니다.

※모든 충전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 후 충전이 시작됩니다.

● 충전 중 화면표시

배터리 타입/셀 수 채널 현재 충전 전류 배터리 전압

CdMh

8.35V

6.0A

CHG

상태 표시 현재 충전 용량 충전 경과 시간

● 충전 중단
충전 중 버튼을 2초간 누르면 충전이 중단되며, 상태 표시에 CHG(채널), End(채널) 메시지가 교차로 보여집니다. 이때, 버튼을 누르면 충전
설정 화면으로 넘어갑니다.

● 충전 중 충전 전류 값 변경
버튼을 1회 터치하면 충전 전류가 점멸합니다.
이때, 버튼을 눌러 전류 값을 변경 후 버튼을 누르면 변경된 전류 값으로 충전이 진행됩니다.

● 충전 종료 후 화면표시

설정한 배터리 타입 피크 전압

CdMh
CHG

충전 완료 표시 충전 용량 충전 시간

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

122mA

0.0A

2800mA

8:11

8.40V
12:02

*충전 옵션 기능
충전 중 버튼을 누르면 3개의 정보창이 보여지며, 버튼을 누르지 않으면,
5초 후 충전 화면으로 돌아옵니다.

1. 입력 전압, 피크 전압

2. END Temp(충전 종료 온도), BAT Temp(배터리 온도)를 확인

3. EQU Temp(기기온도), 델타피크 값

*배터리 내부 저항 및 전압 확인
충전 종료 후 중 버튼을 누르면 내부 저항 화면이 보입니다.
( 버튼을 누르면 저항값을 측정 후 화면에 보여집니다)

6

Muchmore Racing Co., Ltd.

NiCd, NiMh 배터리 방전

◈ STEP 01 ◈

-select menu 1­NiCd/NiMh

메인 메뉴에서 NiCd 또는
NiMh를 선택합니다.

◈ STEP 3 LCD 정보 안내

: 방전할 배터리의 방전 전류를 설정하는 암페어값을 설정합니다.

방전 전류

: 방전할 배터리팩의 셀 수를 지정합니다. 셀 수를 변경하면 자동적으로 팩의 전압이 표시됩니다.

배터리 셀 수

: 방전을 종료할 셀 당 전압을 설정합니다.

셀 당 전압

◈ STEP 02 ◈

*NiCd/NiMh*

Charge

Discharge

방전(Discharge)을 선택 후
버튼을 누릅니다.

◈ STEP 03 ◈

방전 전류 배터리 셀 수

1

1.0A 6C(7.2V)

0.9V/Cell

Cut V

방전할 배터리를 연결합니다.

※모든 방전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 후 방전이 시작됩니다.

● 방전 중 화면 표시

배터리 타입/셀수 채널 현재 방전 전류 배터리 전압

CdMh

8.35V

1.0A

DCH

상태 표시 현재 방전 용량 방전 경과 시간

● 방전 중단
방전 중 버튼을 2초간 누르면 방전이 중단되며, 상태 표시에 DCH(채널), End(채널) 메시지가 교차로 보여집니다. 이때, 버튼을 누르면 방전
설정 화면으로 넘어갑니다.

● 방전 종료 후 화면표시

설정한 배터리 타입 방전 종료 전압

CdMh
End1

방전 완료 표시 방전 용량 방전 시간

Pb(lead) 배터리 충방전

Pb모드는 납축전지(Pb, lead-sulphuric acid, lead-gel)의 충/방전을 위한 기능입니다. 정격 전압이 6~24V인 배터리만 충전
가능합니다. Pb배터리는 다른 2차전지와는 다른 특성이 있어 원칙적으로 급속 충전이 불가능하며 대개의 제조사들이 낮은 충전
전류(1/10C)로 12~16시간의 충전 시간을 요합니다. 배터리 제조사의 충전 사양을 준수하도록 하십시요. Pb배터리 이외에는
절대 충/방전을 하지 마시기 바랍니다.

Pb(lead) 배터리 충전

◈ STEP 01 ◈

-select menu 1­Pb(lead)

메인 메뉴에서 Pb(lead)를 선택합니다.

◈ STEP 3 LCD 정보 안내

충전 전류

: 충전할 배터리의 충전 전류를 설정하는 암페어값을 설정합니다. 일반적인 납배터리는 1/10C로 충전전류를 권장합니다.

(3000mAh 배터리는 0.3A충전)

배터리 전압

: 충전 할 배터리의 전압을 설정합니다.

기본모드

: 기본 충전 모드 고정

충전 용량

: 충전 용량을 제한하는 Capacity(mAh) 값을 설정합니다. 이 용량 값을 설정하면 설정된 용량에서 충전이 종료됩니다.

주행 후 배터리 보관 충전이나 과충전 방지에 유용하게 사용됩니다. 기본적으로는 배터리의 용량보다 10%높게 설정합니다.

OFF로 설정되었을 경우에는 용량 컷 기능이 해제 됩니다.

122mA

0.0A

2800mA

8:11

6.20V
58:02

충전(Charge)을 선택 후
버튼을 누릅니다.

*방전 옵션 기능
방전 중 버튼을 누르면 3개의 정보창이 보여지며, 버튼을 누르지
않으면, 5초 후 방전화면으로 돌아옵니다.

1. 입력 전압, 방전 컷 볼트

2. END Temp(방전 종료 온도), BAT Temp(배터리온도)를 확인

3. EQU Temp(기기온도), AVG(Average) Volt 확인

*배터리 내부 저항 및 전압 확인

방전 종료 후 중 버튼을 누르면 1개의 정보창이 보여집니다.

- 각 셀의 저항값 ( 버튼을 누르면 저항값을 측정 후 화면에 보여집니다)

Average) Volt 확인

- AVG(

◈ STEP 02 ◈

1

*Pb(lead)*

Charge

Discharge

AVG Volt 는 방전 시 배터리의 평균 전압을 계산하여 보여주는 것으로
전압이 높게 나올 수록 파워가 지속적으로 유지되는 배터리입니다.

충전 전류

기본모드

◈ STEP 03 ◈

0.3A
Normal

충전 할 배터리를 연결합니다.

12.0V

3000mA

※모든 충전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 후 충전이 시작됩니다.

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

7

Muchmore Racing Co., Ltd.

셀 당 전압

배터리 전압

충전 용량

● 배터리 전압 체크 상태 확인

충전기 IC 인식 셀 수(전압)

충전기의 IC에서 인식한 배터리의 셀 수(전압)를 측정한 값 입니다.

사용자 설정 셀 수

실제 사용자가 설정한 배터리의 셀 수(전압)입니다.
*측정된 전압과 선택한 전압이 일치하면 버튼을 눌러 충전을 시작 합니다.
만약 사용자가 배터리 전압을 잘못 선택하여 측정된 전압과 다른 경우 버튼을 눌러
이전 화면에서 배터리 전압을 수정하시기 바랍니다.

*충전 옵션 기능
충전 중 버튼을 누르면 3개의 정보창이 보여지며, 버튼을 누르지
않으면, 5초 후 충전 화면으로 돌아옵니다.

1. 입력 전압, 충전 컷 볼트

2. END Temp(충전 종료 온도), BAT Temp(배터리 온도)를 확인

3. EQU Temp(기기 온도), AVG Volt 확인

*배터리 내부 저항 및 전압 확인
충전 종료 후 중 버튼을 누르면 내부 저항 화면이 보입니다.
버튼을 누르면 저항값을 측정 후 화면에 보여집니다)

◈ STEP 02 ◈

*Pb(lead)*

Charge

Discharge

버튼을 누릅니다.

방전 전류 배터리 셀 수

1

◈ STEP 03 ◈

1.0A 6S(12.0V)

1.5V/Cell

Cut V

방전할 배터리를 연결합니다.

셀 당 전압

Pb
CHG

Pb
CHG

충전기 IC 인식 셀 수

사용자 설정 셀 수

3.0A

1980mA

0.0A

3000mA

12.0V
12:02

12.0V
12:02

EQU

6S(12.0V)

USER

6S(12.0V)

● 충전 중 화면 표시

배터리 타입/셀 수, 채널 현재 충전 전류 배터리 전압

상태 표시 현재 충전 용량 충전 경과 시간

● 충전 중단
충전 중 버튼을 2초간 누르면 충전이 중단되며, 상태 표시에 CHG(채널), End(채널) 메시지가 교차로 보여집니다. 이때, 버튼을 누르면 충전
설정 화면으로 넘어갑니다.

● 충전 중 충전 전류 값 변경
버튼을 1회 터치하면 충전 전류가 점멸합니다.
이때, 버튼을 눌러 전류 값을 변경 후 버튼을 누르면 변경된 전류 값으로 충전이 진행됩니다.

● 충전 종료 후 화면표시

설정한 배터리 타입 피크 전압

충전 완료 표시 충전 용량 충전 시간

Pb(lead) 배터리 방전

◈ STEP 01 ◈

-select menu 1­Pb(lead)

메인 메뉴에서 Pb(lead)를 선택합니다. 방전(Discharge)을 선택 후

◈ STEP 3 LCD 정보 안내

: 방전할 배터리의 방전 전류를 설정하는 암페어값을 설정합니다.

방전 전류

: 방전할 배터리팩의 셀 수를 지정합니다. 셀 수를 변경하면 자동적으로 팩의 전압이 표시됩니다.

배터리 셀 수

: 방전을 종료할 셀당 전압을 설정합니다.

셀 당 전압

※모든 방전 설정을 마치고 버튼을 2초 이상 길게 누르면 배터리 체크 후 방전이 시작됩니다.

● 배터리 전압 체크 상태 확인

EQU

6S(12.0V)

USER

6S(12.0V)

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

충전기 IC 인식 셀 수

사용자 설정 셀 수

충전기 IC 인식 셀 수(전압)

충전기의 IC에서 인식한 배터리의 셀 수(전압)를 측정한 값 입니다.

사용자 설정 셀 수

실제 사용자가 설정한 배터리의 셀 수(전압)입니다.
*측정된 전압과 선택한 전압이 일치하면 버튼을 눌러 방전을 시작 합니다.
만약 사용자가 배터리 전압을 잘못 선택하여 측정된 전압과 다른 경우 버튼을 눌러
이전 화면에서 배터리 전압을 수정하시기 바랍니다.

8

Muchmore Racing Co., Ltd.

● 방전 중 화면 표시

배터리 타입/셀 수, 채널 현재 방전 전류 배터리 전압

Pb

8.35V

1.0A

DCH

상태 표시 현재 방전 용량 방전 경과 시간

● 방전 중단
방전 중 버튼을 2초간 누르면 방전이 중단되며, 상태 표시에 DCH(채널), End(채널) 메시지가 교차로 보여집니다. 이때, 버튼을 누르면 방전
설정 화면으로 넘어갑니다.

● 방전 종료 후 화면표시

설정한 배터리 타입 방전 종료 전압

Pb
End1

방전 완료 표시 방전 용량 방전 시간

Volt Meter

Volt Meter기능은 LiPo, LiFe 배터리의 각 셀당 전압, 전체 전압을 간단하게 확인할 수 있는 기능입니다.
배터리의 각 셀의 편차나 전체 전압 체크, 충/방전 여부를 확인하는데 유용하게 사용할 수있습니다.
* Quik Volt Meter : 메인 화면에서 ESC버튼을 3초 이상 길게 누르면 Volt Meter로 이동합니다.

122mA

0.0A

2800mA

8:11

6.20V
58:02

*방전 옵션 기능
방전 중 버튼을 누르면 3개의 정보창이 보여지며, 버튼을 누르지
않으면, 5초 후 방전 화면으로 돌아옵니다.

1. 입력 전압, 방전 컷 볼트

2. END Temp(방전 종료 온도), BAT Temp(배터리 온도)를 확인

3. EQU Temp(기기온도), AVG Volt 확인

*배터리 내부저항 및 전압확인

방전 종료 후 중 버튼을 누르면 1개의 정보창이 보여집니다.

1. 저항값 ( 버튼을 누르면 저항값을 측정 후 화면에 보여집니다)

-select menu 1­Volt Meter

메인 메뉴에서 Volt Meter를 선택합니다.

USER SETTING (사용자 세팅)

-select menu 1­User Setting

Main menu On/Off

LiPo On/Off

- Key tones-

On / Off

- Key timer -

5sec

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

메인 메뉴에서 User Setting을 선택합니다.

Main menu On/Off
메인화면에 구성되는 각종 충전 메뉴를 커스터마이징하는 기능입니다.
자신이 주로 사용하는 배터리 또는 기능을 On, Off 할 수 있습니다.
* 버튼으로 현재의 기능을 On, Off 할 것인지 선택한 후 버튼을 누르면 메모리 됩니다.
적용 메뉴는 다음과 같습니다.
(LiPo, LiFe, NiCd/NiMh, Pb(lead), Volt Meter)

Key tones
버튼을 눌렀을 때의 소리를 On/Off 합니다.

Key timer
에러 및 충/방전 등의 기능이 종료되었을 때의 부져음 시간을 설정하는 기능입니다.

Off 시에는 충/방전이 종료되거나 에러가 발생하여도 LED인디게이터만 작동하게 됩니다.
Forever 설정 시 충/방전 종료 후 버튼을 누르기 전까지 부저음은 멈추지 않습니다.
(Off, 5sec, 15sec, 30sec, Forever)

BAT Total Volt

25.12

전체 셀의 전압

버튼을 누르면 화면이 전환됩니다.

9

4.18

4.18

4.19

4.19

4.19

4.19

각 셀의 전압

Muchmore Racing Co., Ltd.

Safety timer

- Safety timer -

120Min

- Temp Unit ­C /F

Battery End Temp

40C

- Power Current -

10.0A - 25,0A

- Power Voltage -

10.0V - 12.0V

제품 보증 안내

본 제품의 불량이나 부품의 결함에 대해서는 최초 구입일로부터 120일 이내에 구입영수증과 함께 구입한 판매점 또는 대리점에 요청하여 주십시오.
위의 보증 한도는 잘못된 사용, 부적절한 수리 또는 개조로 인한 고장 및 결함은 보장하지 않습니다.
이것은 다음과 같은 사항에도 적용됩니다.

■ 폭발 화재

■ 케이스의 물리적 손상

■ 전자 부품과 회로 기판의 물리적 손상

■ 회로 기판의 납땜

■ 제품을 보증서비스를 받기 전에 모든 구성 부분과 문제해결 지침을 먼저 체크 하십시오.

■ 제품의 보증서비스를 받으시려면 구입하신 제품의 영수증이 필요 합니다.
(영수증이 없는 경우 보증기간을 인정받을 수 없습니다.)

■ 보다 빠른 수리와 배송을 위해 불량 또는 결함에 대한 자세한 내용과 주소 및 연락처를 기입하여 주십시오.

● 제품의 수리

- 제품 수리의 경우 구입시의 영수증이 필요 합니다.

- 부품 파손에 의한 수리의 경우 각 부품에 따른 부품의 비용이 청구 될 수 있습니다.

(주)머치모어 레이싱
410-842 경기도 고양시 일산동구 백마로 502번길 17(풍동)
TEL : [phone] | FAX : [phone]
www.muchmoreracing.net

SUPER COMPACT DUAL PORT CHARGER/DISCHARGER

충/방전 작업 시 설정된 시간을 초과하게 될 경우, 작동을 강제 종료하여 설정 오류로 인한 과도한 충/방전을 방지
합니다. 설정된 시간이 너무 짧을 경우, 충/방전 작업 도중 프로세스가 종료될 수 있습니다. 예상 충/방전 시간보다
여유 있게 설정합니다.
예) 2000mA 배터리를 1A로 충전시 예상 충전 시간 : 2시간 → 120분(2시간) x 1.3(약 30% 추가) = 156분
(30-250Min, 10단위)

Temp Unit
온도 표기를 ℃(도씨)와 ℉(화씨)로 변경할 수 있습니다.

Battery End Temp
기기 좌/우측의 3핀 포트에 장착하는 온도센서를 사용, 충/방전 시 배터리의 온도를 감지하여 설정된 온도에
도달할 경우 충/방전을 중지하여 배터리를 보호하게 됩니다.
※ 설정 가능온도 : 40℃~55℃ (104℉~131℉)
* 이 기능을 사용하기 위해서는 별매의 옵션 마이크로 온도센서가 필요합니다.
MR-DATS Cell Master Double Accel Micro Temp Sensor

Power current
충전기의 전원을 공급하는 기기의 전류가 설정 값보다 낮아지면,
입력 전원을 보호하기 위해 기기의 작동을 중지합니다.

Power Voltage
차량용 배터리 등을 충전기의 입력전원으로 사용하는 경우,
입력 전원의 과방전을 방지하기 위한 기능입니다.
입력 전압이 설정 값보다 낮아지면, 입력 전원을 보호하기 위해 기기의 작동을 중지합니다.

10

Muchmore Racing Co., Ltd.

www.muchmoreracing.net
