MTX Audio TH90-2 User Manual [en, fr, pt, es]

TH90.2

2-Channel Class-AB Power Amplifier

Designed by MTX in the USA

www.mtx.com

English

Owner’s Manual - TH90.2

mtx.com

Introduction

Thank you for purchasing an MTX Audio Hi-Performance amplier. Proper installation matched with MTX
speakers and subwoofers provide superior sound and performance for endless hours of enjoyment whether
you are waking the neighbors or just out enjoying your tunes. Congratulations and enjoy the ultimate audio
experience with MTX!

Specications :

• 2-Channel Class-AB Amplier

• CEA2006 certied Power Output :

- 90 watts RMS x 2-channel at 2 ohm and THD+N ≤1%

- 60 watts RMS x 2-channel at 4 ohm and THD+N ≤1%

- 180 watts RMS x 1-channel at 4 ohm and THD+N ≤1%

• Crossover :

- High pass 12dB/oct variable from 40Hz to 400Hz

- Low pass 12dB/oct variable from 40Hz to 400Hz

• Signal-to-Noise Ratio (1 watt) : > 80dB

• THD+Noise (Distortion) (1 watt) : ≤ 1%

• Frequency Response (±1dB) : 20Hz-30000Hz

• Maximum Input Signal : 6V

• Maximum Sensitivity : 100mV

• Dimensions : 11.5 in x 7 in x 2.2 in

• High level inputs

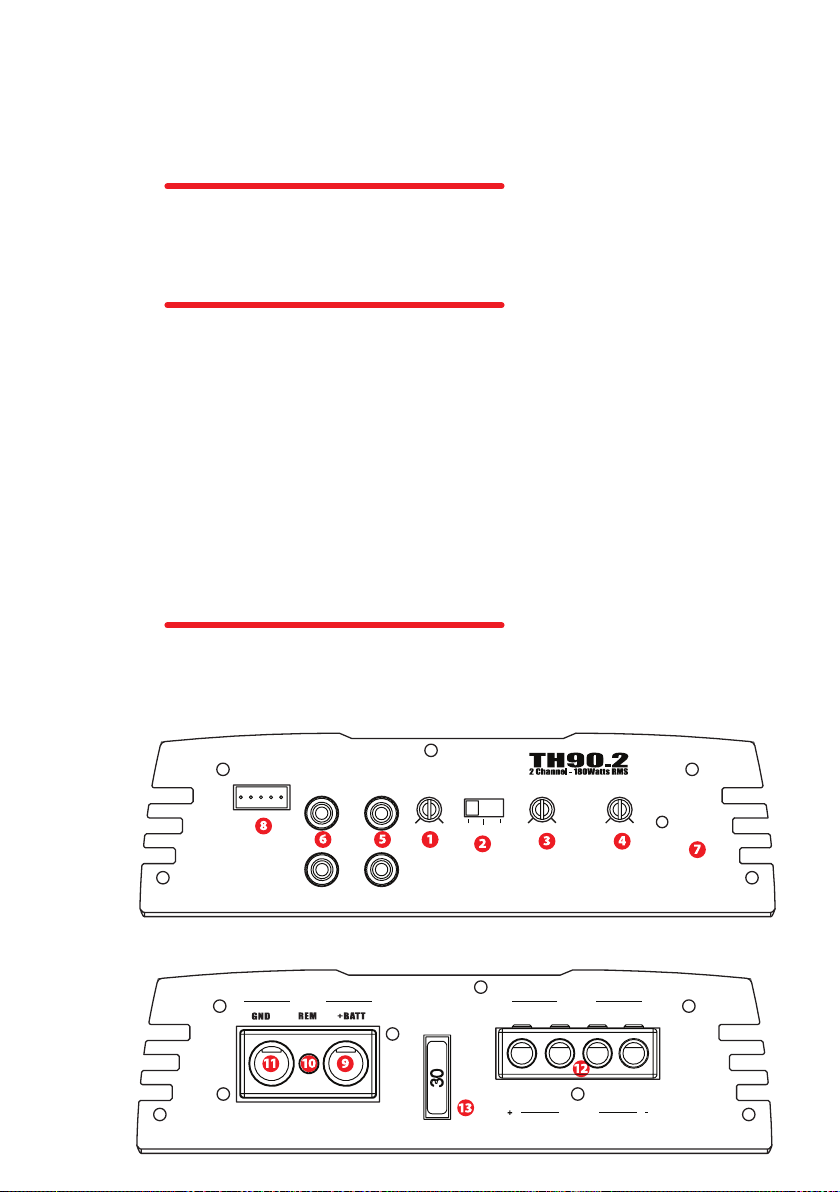

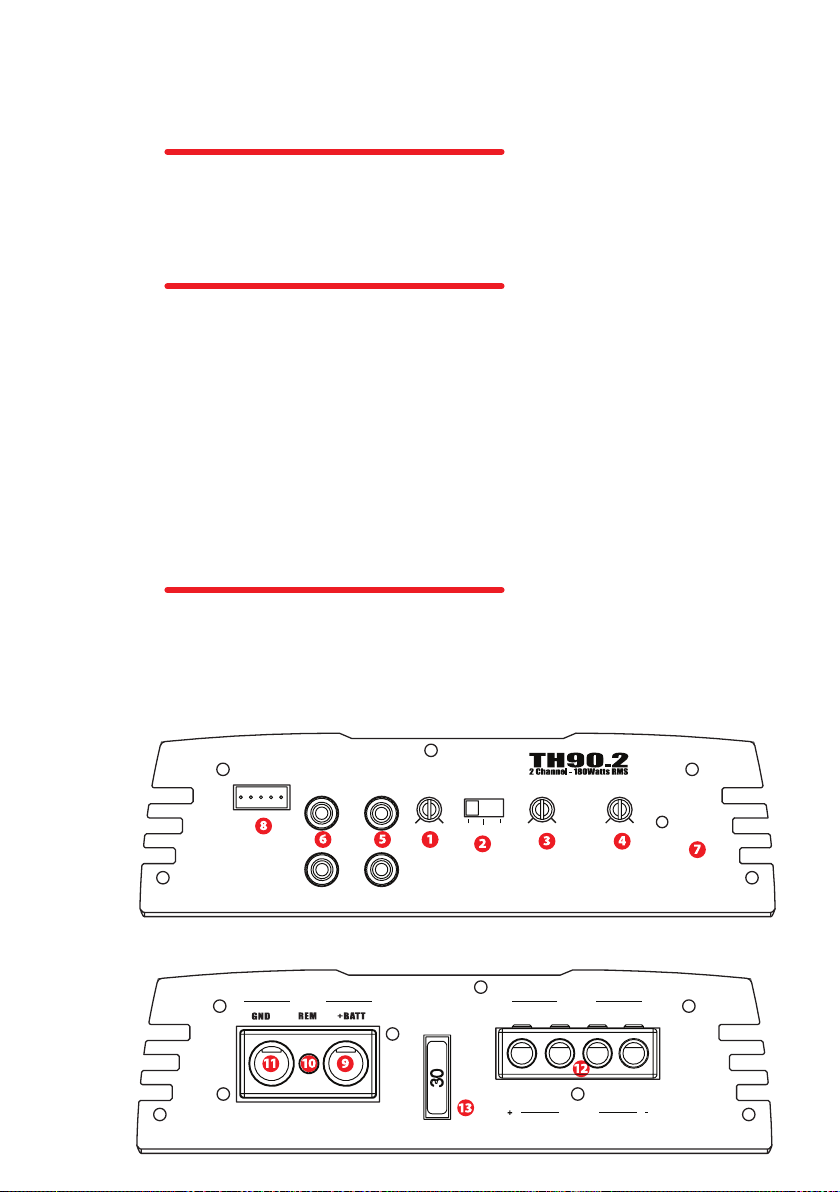

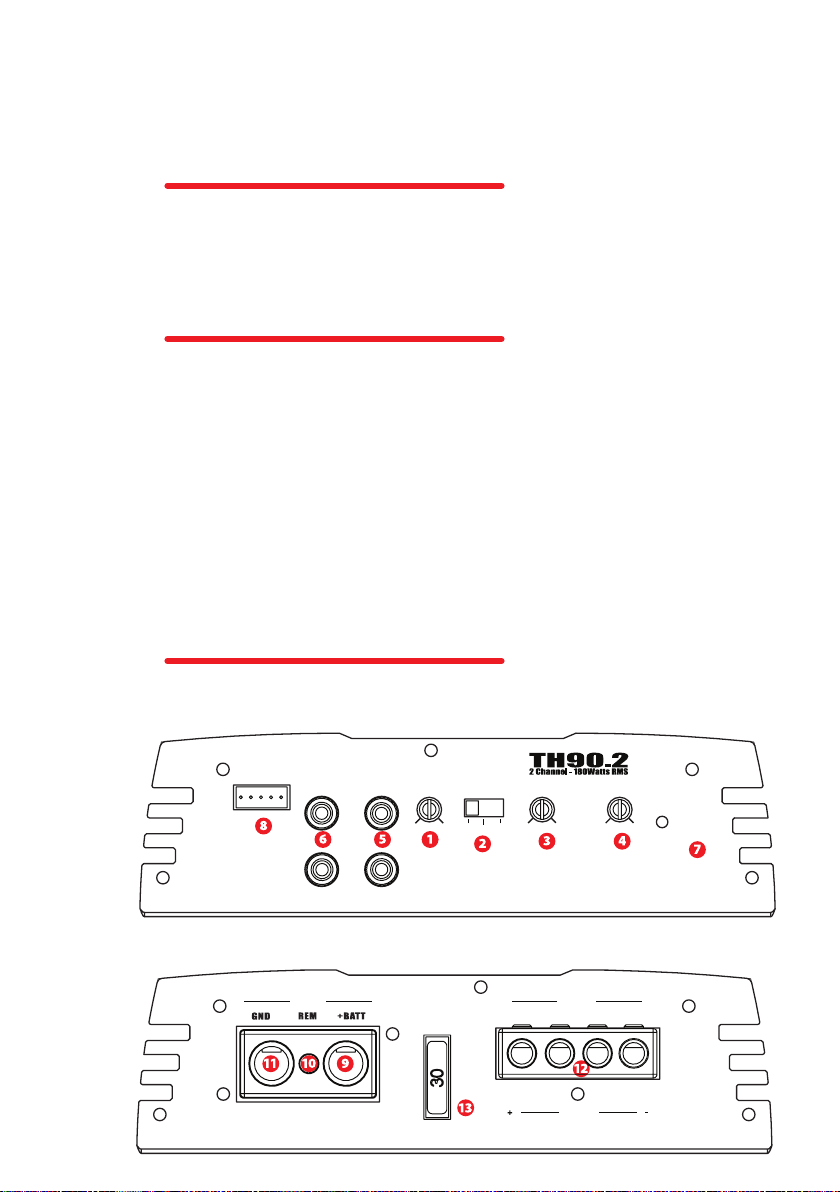

Control Panel

HLI

+ - G - +

R L

POWER SPEAKER

OUTPUT

INPUT

GAIN

6V 0.1V

FUSE

HP

X-OVER

HPF

40Hz 400Hz

LP

FULL

R+ R- L+ L-

BRIDGE

LPF

40Hz 400Hz

POWER/
PROTECT

Control Panel :

Gain Control (GAIN) : The gain control matches the input sensitivity of the amplier to the source unit being used.
The operating range varies from 100mv to 6V.

Adjusting the gain

1. Turn the gain control on the amplier all the way down (counter clockwise).

2. Turn up the volume control on the source unit to approximately 3⁄4 of maximum.

3. Adjust the gain control on the amplier until audible distortions occurs.

4. Adjust the gain control down until audible distortion disappears.

5. The amplier is now calibrated to the output of the source unit.

Low-Pass High-Pass X-Over Switch (X-OVER) :
In “LPF” position, the active low pass (LP) x-over is turned on
In “HPF” position, the active high pass (HP) x-over is turned on
In “FULL” position, the x-over is turned o

High Pass X-Over Frequency Control (HPF) :
Used to select the desired high-pass (HP) x-over frequency. The frequency is adjustable from 40Hz to 400Hz.

Low Pass X-Over Frequency Control (LPF) :
Used to select the desired low-pass (LP) x-over frequency. The frequency is adjustable from 40Hz to 400Hz.

RCA Inputs (INPUT) : These RCA inputs are used with source units that have RCA or Line level outputs. (Source
units need a minimum level of 100mV output for proper operation of the amplier).
MTX recommends only high quality twisted pair cables (such as StreetWires) to decrease the possibility of

radiated noise entering the system.

RCA Outputs : These RCA output jacks are for connecting multiple ampliers to 1 stereo RCA lead coming
from the source unit (daisy chaining).

The Power LED will illuminate when the unit has power from a 12V source and 12V is applied to the remote
terminal. The Power LED will blink when the amplier enters protect mode due to an electrical short or excessive
thermal incident (see Troubleshooting).

Speaker Level Inputs (HLI) : This input will allow the amplier to operate from source units with speaker-level
outputs. Output speaker leads from the source unit should be tied directly to the wire harness provided with

the amplier.

Note : When speaker level inputs are used, a remote turn on wire must be used to switch the amplier On and O.

Power Terminal (+BATT) : This is the main power input for the amplier and must be connected directly to the positive
terminal of the vehicles battery for proper operation. Use caution when installing (+12) power cable in the vehicle.
Avoid running this cable parallel with RCA cables, antennas, or other sensitive equipment due to massive currents
that can induce noise into the audio system. It is also very important to have a tight, secure connection for maximum
performance. MTX recommends using 4 AWG power wire with the MTX TH90.2 amplier.

Remote Terminal (REM) : The amplier can be turned on by applying 12 volts to this terminal. Typically this
voltage is supplied by a wire from the source unit marked “remote” or “power antenna”.

Ground Terminal (GND) : A proper ground is required for your amplifier to operate at peak performance. A

short ground cable the same diameter as the power cable should be used to attach the ground terminal

directly to the chassis of the vehicle. Always remove paint, dirt or debris to expose bare metal where the

ground will be attached.

Speaker Terminals (SPEAKER) : Connect speakers to these terminals. Observe speaker polarity throughout the
system. Improper phase can result in loss of bass response and/or poor overall sound quality.
Bridge Mode : When bridging the amplier, use the right positive terminal and the left negative terminal only.
Warning : do not bridge the amplier with an impedance lower than 4 ohm.

Fuse (FUSE) : If the fuse blows, replace with the same value. Never use a higher rated fuse!

English

Owner’s Manual - TH90.2

mtx.com

Installation & Mounting

MTX recommends your new THUNDER amplier be installed by an Authorized MTX retailer. Any deviation from
specied installation instructions can cause serious damage to the amplier, speakers and/or vehicles electrical
system. Damage caused from improper installation is NOT covered under warranty. Please verify all connections

prior to system turn on!

1. Disconnect the vehicle’s negative battery cable.

2. Determine the mounting place for your MTX amplier. Keep in mind there should be sucient air ow for
proper cooling. Mark the mounting holes from the amplier to be drilled. Before drilling make sure all vehicle
wires, gas lines, brake lines and gas tank are clear and will not interfere with installation. Drill the desired holes

and mount the MTX amplier.

3. Install a positive (+) power cable from the vehicle’s battery through the rewall using a grommet or rewall
bushing to avoid cable damage from sharp edges of the rewall. Run the cable through the interior of the vehicle
and connect it to the amplier’s +BATT terminal. Do Not connect to the battery at this time.
Note : Use only proper gauge wire for both positive and negative connections.

4. Install a circuit breaker or fuse within 8 in of the battery. This eectively lowers the risk of severe damage to
you or your vehicle in case of a short circuit or accident. Make sure the circuitbreaker is switched O or the fuse
is taken out of the fuse holder untill all connections are made. Now connect your positive power cable to the

positive battery terminal of the battery.

5. Grounding - Locate a proper ground point on the vehicle’s chassis and remove all paint, dirt or debris to reveal

a bare metal surface. Attach the ground wire to that contact point. Connect the opposite end of the ground wire

to the (GND) terminal on the MTX amplier.

6. Connect a Remote Turn-on wire from the source unit to the MTX amplier’s (REM) terminal. If the source unit
does not have a dedicated Remote Turn-on lead, you may connect to the source unit’s Power Antenna lead.

7. Connecting signal cables to the amplier : There are two ways to supply the signal to your MTX amp.

• To get maximum performance, we suggest connecting a high quality RCA to the corresponding outputs at the

source unit and inputs of the amplier.

• If a source unit is being used without RCA outputs, use the included high-level amplier’s speaker terminals

using the proper gauge speaker wire.

8. Connect your speakers to your MTX amplier’s speaker terminals using the proper gauge speaker wire.
Bridged channels can drive a 4 ohm minimum load for max power.

9. Double check all previous installation steps, in particular, wiring and component connections. Once veried,
reconnect the vehicle’s negative battery cable, turn the circuit breaker on or place the fuse in the fuse holder.

Note : Gain Levels on the amplier should be turned all the way down (counter clockwise) before proceeding

with adjustments.

Troubleshooting

Problem Cause Solution

No LED indication No +12V at remote connection Supply +12V to terminal
No +12V at Power connection Supply +12V to terminal
Insu cient ground connection Verify ground connection
Blown power fuse Replace fuse

Power LED on, no output Volume on source unit o Increase volume on source unit
Speaker connections not made Make speaker connections
Gain control on amplier o Turn up gain
Signal processing units o Apply power to signal processor
All speakers blown Replace speakers

Output distorted Head unit volume set too high Lower head unit volume

Amplier gain set too high Lower amplier gain

Balance reversed Speakers wired L + R reversed Wire speakers with correct orientation
RCA inputs reversed Reverse RCA input

Bass is weak Speakers wired out of phase Wire speakers with correct phase
Not using MTX woofers Buy MTX woofers

Blowing fuses Excessive output levels Lower the volume
Amplier defective Return for service

Español

Manual de usuario - TH90.2

mtx.com

Introducción

Gracias por elegir MTX para alcanzar plenitud de sonido en tu vehículo. Con los amplicadores, altavoces y subs
MTX con conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la
forma que el artista pretendía cuando se grabó.

Specicaciones :

• Amplicador de 2 canales Clase-AB

• Potencia de salida (certicado CEA2006) :

- 90 W RMS x 2 canales a 2 ohmios y THD+N ≤1%

- 60 W RMS x 2 canales a 4 ohmios y THD+N ≤1%

- 180 W RMS x 1 canal a 4 ohmios y THD+N ≤1%

• Filtro Crossover :

- Filtro Paso Alto de 12dB/octava variable de 40Hz-400Hz

- Filtro Paso Bajo de 12dB/octava variable de 40Hz-400Hz

• Relación Señal/ruido (1W) : >80dB

• Distorsión THD+Ruido (1W) : ≤1%

• Respuesta en frecuencia (±1dB) : 20Hz-30000Hz

• Máxima Señal de entrada : 6V

• Máxima Sensibilidad : 100mV

• Dimensiones : 292mm x 180mm x 55mm

• Entradas de alta señal o potencia

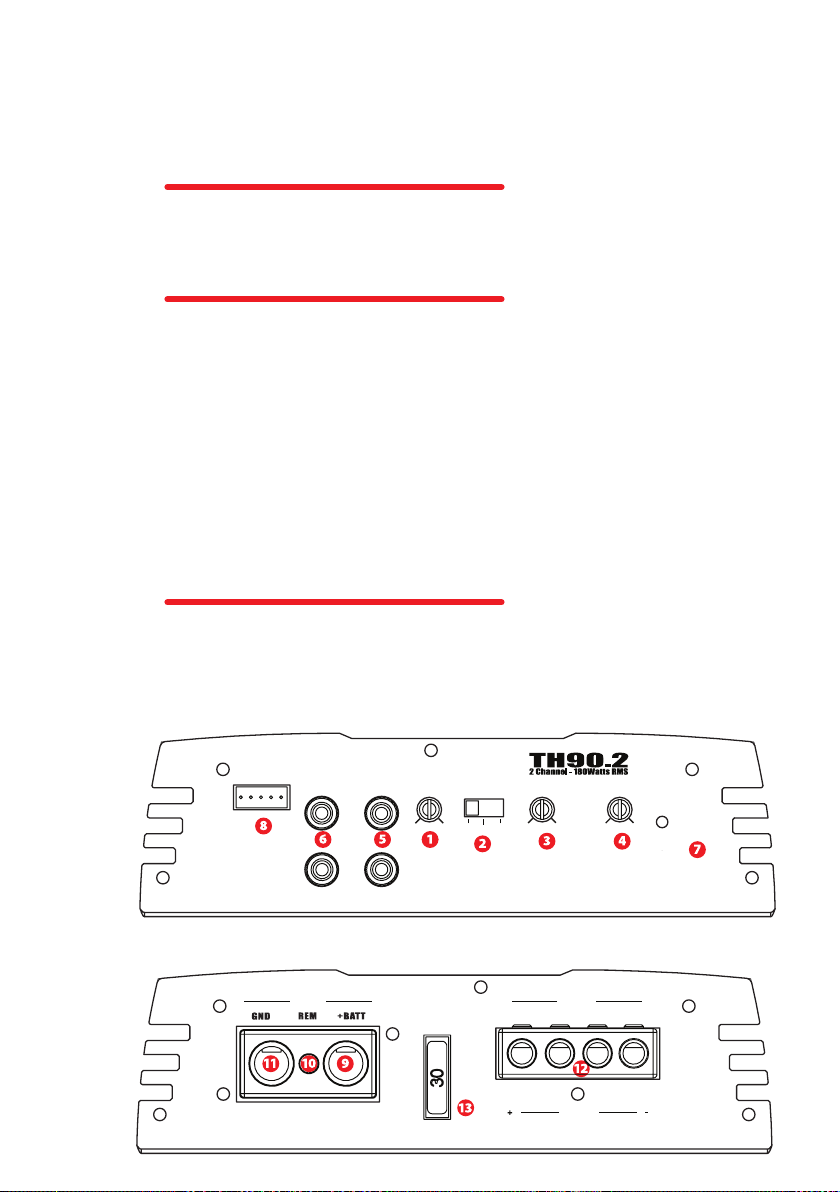

Panel de control

HLI

+ - G - +

R L

POWER SPEAKER

OUTPUT

INPUT

GAIN

6V 0.1V

FUSE

HP

X-OVER

HPF

40Hz 400Hz

LP

FULL

R+ R- L+ L-

BRIDGE

LPF

40Hz 400Hz

POWER/
PROTECT

Panel de control :

Control de ganancia (GAIN) : Este control es usado para parejar la sensibilidad de entrada a una fuente en
particular que estes usando. El rango de ganancia varía de 100mV a 6V.

Ajuste de ganancia

1. Gira el control de ganancia del amplicador a cero (contrario a las agujas del reloj).

2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.

3. Ajusta subiendo el control de ganancia del amplicador hasta notar distorsión.

4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.

5. El amplicador está ahora calibrado con la salida de la fuente.

Interruptor del ltro Paso-Bajo X-Over (X-OVER) :

• En posición “LPF” se activará el ltro Paso Bajo.

• En posición "HPF" se activará el ltro Paso Alto.

• En posición "Full" desactivará dicho ltro.

Control de Frecuencia Paso Alto (HPF) : Use este ajuste para seleccionar la frecuencia de corte del ltro Crossover
Paso Alto desde 40Hz a 400Hz.

Control de Frecuencia Paso bajo (LPF) : Use este ajuste para seleccionar la frecuencia de corte del ltro Crossover
Paso Alto desde 40Hz a 400Hz.

Entradas RCA (INPUT) : Estas entradas se usarán cuando la salida del auto-radio disponga de salidas RCA o salidas
de línea de voltaje mínimo de 100mV. MTX recomienda solo cables de alta calidad apantallados para reducir la
posibilidad de intrusión de ruidos.

Salidas RCA (OUTPUT) : Estas salidas de señal de baja o línea son para la conexión de otros amplificadores

en cascada.

El indicador LED de corte está conectado al control de amplicación del amplicador. Este indicador LED se
ilumina cuando el amplicador alcanza su salida de alimentación RMS basada en la carga (impedancia) de
altavoces conectada. Si este indicador LED se ilumina, el amplicador está funcionando fuera de su conguración
recomendada y requiere ajustes. Para que el rendimiento sea óptimo, la amplicación se debe reducir hasta que
este indicador LED se apague.

Entradas de señal de alta o altavoz (HLI) : Estas entradas se conectarán a las salidas de altavoz del auto-radio
mediante cableado directo. Nota: Cuando se utilicen las entradas de alta, se precisará de un cable de remoto para

encender y apagar el amplicador.

Terminal Power (+BATT) : Esta es la entrada principal de alimentación positiva, la cual se debe conectar

directamente al terminal positivo de la batería. Evite pasar el cable de alimentación junto a cableado RCA para
evitar la intrusión de ruido. Es muy importante que asegure bien las conexiones para unas máximas prestaciones.
MTX recomienda el uso de cable mínimo de 10mm2 para el TH90.2.

Terminal Remoto (REM) : Aplicando un voltaje de +12V a este terminal, la etapa se encenderá. Normalmente el
autoradio dispone de una salida de remote marcada como “remote” o “power antena”.

Terminal de masa (GND) : Se precisa de una buena conexión de masa o negativo para un correcto fucncionamiento.
Utilice el mismo diametro de cable que con el positivo. Conectelo a algún punto del chasis del vehículo, el cual
habra lijado para retirar la pintura y limpiado de suciedad. Ha de garantizar una buena conductividad.

Terminales de altavoz (SPEAKER) : Conecte los altavoces a estos terminales. Es muy importante que la polaridad
de los mismos y la de los terminales de conexión para evitar perdida en graves.
Modo Puente : Cuando use este modo es muy importante que conecte use solo el terminal positivo de un canal

y el negativo del otro.

Fusible (FUSE) : Cuando se fundan fusibles reemplacelos por otros del mismo valor de corriente que el
reemplazado, nunca de valores superiores.

Español

Manual de usuario - TH90.2

mtx.com

Instalación y montaje

MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplicador THUNDER. Cualquier
variación de las especicaciones recomendadas en la conexión del amplicador podría dañar seriamente el
amplicador, altavoces y/o el sistema eléctrico del vehículo. Por favor verica dos veces las conexiones antes de

encender el sistema.

1. Desconecta el terminal negativo de la batería del vehículo.

2. Determina el lugar de montaje del amplicador MTX. Recuerda que tiene que haber suciente ventilación en
la parte de los disipadores del amplicador para asegurar un buen refrigeramiento. Marca primero y luego haz
los agujeros donde irán montado el amplicador. Antes de esto asegurate de que el cableado del vehículo, líneas
de aire/gas, cables de freno, depósito de gasolina, etc...están seguros y no interferirán en la instalación.

3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para
evitar que el cable se dañe debido a la supercie alada del pasamuros. Pasa el cable al interior del vehículo
y conéctalo al terminal +BATT del amplicador. Deja el cable desconectado en la parte de la batería. NOTA :
Asegurate de usar la correcta sección de cable para los terminale spositivo y negativo (misma sección)

4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de
cortocircuito o accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén
hechas. Luego conecta el cable de alimentación positivo al terminal positivo de la batería.

5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto.
Conecta el cable de masa a este punto y el otro al terminal negativo de alimentación del amplicador MTX.

6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplicador. Si la fuente no
tiene un terminal de remote especíco, puedes utilizar la señal de alimentación de la antena de la fuente.

7. Conecte los cables de señal al amplicador; Hay dos modos de hacer llegar la señal a su amplicador MTX

como ya se ha visto.

• Para conseguir las máximas prestaciones, le sugerimos usar cableados RCA de alta calidad.

• Si el auto-radio no dispone de salidas RCA, use la entrada de alta del amplicador con un cable de la sección

adecuada.

8. Conecte los altavoces a su amplicador MTX usando un cableado de la sección correspondiente. Para trabajar
en modo puente no utilice impedancias inferiores a 4 ohmios.

9. Verica dos veces tos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo
es correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a

ajustar el amplicador.

Nota : Asegurate de que la ganancia del amplicador está a cero (totalmente en contra de las manillas de reloj)

antes de proceder a los ajustes.

Posibles problemas encontrados

Problema Causa Solución

Falta de indicación de LED Falta de indicación de LED Suministra +12V al terminal
Falta de +12V en la conexión de alimentación Suministra +12V al terminal
Falta o insuciencia en la conexión a masa Verica la conexión a masa
Fusible de alimentación dañado Reemplaza el fusible

POWER LED "ON", no salida Volumen de la fuente en o Incrementa el volumen de la fuente
Conexión de altavoces no realizada Realiza la conexión de altavoces
Control de ganancia del amplicador OFF Sube ganancia
Unidades de procesado de señal OFF Suministra potencia al
procesador de señal
Todos los altavoces dañados Reemplaza los altavoces

Distorsión de salida Volumen de la fuente demasiado alto Baja volumen de la fuente
Ganancia de amplicador demasiado alta Baja ganacia del amplicador

Balance invertido Cableado L y R invertido Cableado de altavoces con correcta
orientación
Entradas de RCA invertidas Invierte las entradas de RCA

El Bajo es debil Polaridad de altavoces invertida Cablea los altavoces con

la polaridad correcta

MTX woofers no son usados Compra woofers MTX

Fusibles dañados Excesivo nivel de salida Baja el volumen
Amplicador defectuoso Mándalo al servicio técnico

Française

Manuel - TH90.2

mtx.com

Introduction :

Merci d'avoir fait conance à MTX en achetant un amplicateur hautes performances de la série THUNDER.
Une bonne installation combinée à des haut-parleurs MTX adaptés donnera des résultats hallucinants. Elle
vous permettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le soue à vos amis et de

renvoyer dans leur bac à sable les petits joueurs...

Caractéristiques :

• Amplicateur 2 canaux Classe-AB

• Puissance certiée CEA2006 :

- 2x 90 watts RMS @ 2 ohms et THD+N ≤1%

- 2x 60 watts RMS @ 4 ohms et THD+N ≤1%

- 1x 180 watts RMS ponté @ 4 ohms et THD+N ≤1%

• Filtre actif :

- Passe Haut (HPF) 12dB/Oct variable de 40Hz à 400Hz

- Passe Bas (LPF) 12dB/Oct variable de 40Hz à 400Hz

• Rapport Signal/Bruit (1 watt) : >80dB

• THD+Noise (Distortion) (1 watt) : ≤1%

• Réponse en fréquence (±1dB) : 20Hz-30000Hz

• Niveau de sensibilité RCA : 100mV à 6V

• Dimensions : 292mm x 180mm x 55mm

• Entrées haut niveau

Connecteurs et réglages

HLI

+ - G - +

R L

POWER SPEAKER

OUTPUT

INPUT

GAIN

6V 0.1V

FUSE

HP

X-OVER

HPF

40Hz 400Hz

LP

FULL

R+ R- L+ L-

BRIDGE

LPF

40Hz 400Hz

POWER/
PROTECT

Réglages :

Niveau de sensibilité (GAIN) – Ce réglage permet d'aligner la
sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplicateur de 0,1 à 6V. Cette commande

n'est pas un volume ! Cela ne sert à rien de la mettre à fond.

Ajuster le niveau de sensibilité

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)

2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)

4. Diminuer le niveau d'une heure sur le potentiomètre

5. Votre amplicateur est calibré avec la source

Commutateur ltre actif passe-bas (LPF) passe-haut (HPF) :

• En position "HPF", le ltre actif passe haut est en fonction

• En position "LPF", le ltre actif passe bas est en fonction

• En position "FULL", le ltre actif n'est pas en fonction

Réglage de la fréquence de coupure passe-haut (HPF) :
Ce potentiomètre permet d'ajuster la fréquence de coupure passe-haut de 40 à 400Hz (12dB/oct)

Réglage de la fréquence de coupure passe-bas (LPF) :
Ce potentiomètre permet d'ajuster la fréquence de coupure passe-bas de 40 à 400Hz (12dB/oct)

Entrées RCA (INPUT) : Ces entrées RCA se connectent à votre source si elle est équipée de sorties RCA. Le niveau
minimum est de 0,1 Volt, le niveau maximum est de 6 Volts. MTX recommande d'utiliser des câbles RCA "twistés"
de qualité (comme chez StreetWires par exemple) pour éliminer les problèmes de parasite.

Sortie ligne (OUTPUT) : Ce bornier vous permet de brancher (de chainer) un autre amplicateur. Il vous faut
utiliser un câble RCA vendu séparément.

Le voyant DEL d'écrêtage (Clip) est raccordé à la commande du gain de l'amplicateur. Cette DEL s'allume

quand l'amplicateur a atteint sa sortie de puissance ecace déterminée à partir de la charge du
haut-parleur raccordé (impédance). Si cette DEL est allumée, l'amplicateur fonctionne en dehors de sa
conguration recommandée et exige un réglage. Pour obtenir des performances optimales, le gain doit être
réduit jusqu'à ce que ce voyant DEL s'éteigne.

Entrées haut-niveau (HLI) : Votre amplicateur MTX accepte le signal provenant des câbles haut-parleur de votre
source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des adapteurs sont fournis à cet eet. Il
sut d'y brancher vos câbles haut-parleurs et de brancher les adaptateurs dans le connecteur "HLI".

Connecteur d'alimentation (+BATT) : C'est l'alimentation de l'amplicateur. Ce bornier doit être connecté
directement à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le
câble d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande
l'utilsation de câble de 10mm2.

Connecteur ”Remote” (REM) : C'est la commande d'allumage et d'extinction de l'amplicateur. Pour allumer
l'ampli, il faut appliquer un +12V sur cette borne. La commande ”Remote” se trouve dans les câbles de votre
source avec l'inscription ”Remote” ou ”Power Antenna”.

Connecteur de masse (GND) : C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très
bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la
peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même
section de câble que pour l'alimentation (10mm2).

Connecteurs haut-parleurs (SPEAKER) : Connecter vos haut-parleur à ces borniers. Il faut respecter les phases
pour obtenir la meilleures qualité sonore. Des inversions de polarité peuvent dégrader le grave et la qualité
sonore. Mode ponté (BRIDGE) : pour ponter les sorties haut-parleur, utiliser les connecteurs droit(+) et gauche(-)
(R+ et L-). Attention : ne pas ponter l’ampli avec une impédance de moins de 4 ohms.

Fusibles (FUSE): Lorsque'un fusible fond, il faut le remplacer par un fusible de même valeur. Les fusibles sont
situés sous l'ampli. Attention : ne jamais utiliser un fusible plus puissant.

Française

Manuel - TH90.2

mtx.com

Installation et montage

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplicateur.
Tout mauvais branchement peut gravement endommager votre amplicateur, vos haut-parleurs ou encore le
système électrique de votre véhicule. Veuillez à vérier deux fois les branchements avant de mettre en marche
votre système audio.

1. Déconnectez la masse de la batterie du véhicule.

2. Déterminez l'emplacement de votre amplicateur MTX. Sa position idéale est à plat, le logo orienté vers le
haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
Repérez les trous de xation, retirez l'amplicateur, percez des avant-trous. Attention à bien vérier de ne pas
percer dans le réservoir, dans une durite ou encore dans le système électrique du véhicule. Vous pouvez visser

votre amplicateur.

3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué ”+BATT” sur l'amplicateur.
Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de
protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.

4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection
très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant
connecter le câble d'alimentation sur la borne positive (rouge) de la batterie.

5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplicateur). Le point de contact
doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum.
Utiliser la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué ”GND” sur
l'amplicateur puis visser l'autre extrémité à la tôle du véhicule.

6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué
”REM” sur l'amplicateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière
de votre source. Il est parfois marqué ”remote” ou ”power antenna”.

7. Connectez les câbles RCA de votre source aux borniers marqués ”INPUT”.
Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut
alors brancher les câbles haut-parleur de votre source à ces adaptateurs, puis brancher l'adaptateur dans le
bornier "HLI".

8. Connectez les câbles des haut-parleurs aux borniers marqués ”SPEAKER”. Attention à bien respecter les phases.
Le (+) de votre haut-parleur se connecte au (+) du bornier sur l'ampli. Le (-) de votre haut-parleur se connecte
au (-) du bornier. Une inversion de phase peut être à l'origine d'un manque de grave ou d'une mauvaise qualité
sonore. Attention, l'impédance minimum est 2 ohms en stéréo et 4 ohms en mode ponté.

9. Vériez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre,
vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : le réglage de sensibilité marqué ”GAIN” sur l'amplicateur doit être en position minimum, dans le sens
contraire des aiguilles d'une montre, pour commencer les réglages.

Résolution des problèmes

PROBLÈMES CAUSES SOLUTIONS

Le LED "Power" (rouge) ”REM” n'est pas allimenté en +12V Brancher du +12V au connecteur ”REM”
ne s'allume pas ”+12V” n'est pas alimenté en +12V Brancher du +12V au connecteur ”+12V”
La masse est insusante Vérifer la connexion à la masse
Le fusible est cassé Remplacer le fusible en vériant la polarité

Le LED "Power" est allumé Le volume sur la source est à zéro Augmenter le volume sur la source
mais il n'y a pas de son Les câbles haut-parleurs ne sont pas Reprendre les branchements
branchés (ou déconnectés)
Le ”GAIN” est au minimum Monter le gain

Son distordu Le volume sur la source est trop fort Baisser le volume sur la source
Le ”GAIN” est réglé trop haut Réduire le ”GAIN” sur l'amplicateur

Niveau de grave faible Les haut-parleurs sont hors phase Reprendre les branchements en respectant

la phase

Vous n'utilisez pas des subs MTX ? Acheter des subs MTX !

Le fusible claque L'ampli est à fond Baisser le volume
Les câbles d'alimentation sont inversés Branchez les en respectant la polarité
L'amplicateur est en panne Retournez le en réparation

Português

mtx.com

Introdução

Obrigado por escolher MTX para alcançar o melhor som no seu carro. Ao incluir amplicadores MTX, altifalantes
MTX compatíveis e subwoofers com conecções StreetWires irá ter melhores condições para ouvir e sentir a
experiência total da música tal como o artista pretendeu.

Especicações :

• Amplicador de 2 Canais Class-AB

• Potência de saída certicada CEA2006 :

- 90 watts RMS x 2-canal a 2 ohm e THD+N ≤1%

- 60 watts RMS x 2-canal a 4 ohm e THD+N ≤1%

- 180 watts RMS x 1-canal a 4 ohm e THD+N ≤1%

• Filtro divisor :

- Passa Altos 12dB/oct variavel 40Hz-400Hz

- Passa Baixos 12dB/oct variavel 40Hz-400Hz

• Relação Sinal/Ruído (1 watt) : >80 dB

• THD+Ruído (Distorção) (1 watt) : ≤1%

• Resposta de Frequência (±1dB) : 20Hz-30000Hz

• Sinal Máximo de Entrada : 6V

• Sensibilidade Máxima : 100mV

• Dimensões : 292mm x 180mm x 55mm

• Entrada de Alto nível

Controlo - Conectores

Manual de Instruções - TH90.2

HLI

+ - G - +

R L

POWER SPEAKER

OUTPUT

INPUT

GAIN

6V 0.1V

FUSE

HP

X-OVER

HPF

40Hz 400Hz

LP

FULL

R+ R- L+ L-

BRIDGE

LPF

40Hz 400Hz

POWER/
PROTECT

Painel de Controlo

Controlo de ganho (GAIN) : Este controlo é usado para adaptar a sensibilidade de entrada do amplicador à
unidade fonte que está a usar. A gama de operação varia entre 100mV e 6V.

Ajustando o ganho :

1. Rode o controlo de ganho até ao mínimo (contra os ponteiros do relógio)

2. Suba o controlo de volume da fonte até cerca de 3⁄4 do máximo.

3. Ajuste para cima o controlo de ganho do amplicador até que ocorra distorção audível.

4. Ajuste para baixo o controlo de ganho do amplicador até que a distorção audível desapareça.

5. O amplicador está agora calibrado para a saída da unidade fonte.

Comutador de X-Over, Passa baixos, Passa altos (X-OVER) :
Na posição “LPF”, o divisor activo passa baixos (LP) está ligado.
Na posição “HPF”, o divisor activo passa altos (HP) está ligado.
Na posição“FULL” , o divisor activo (x-over) está desligado.

Controlo de frequência do divisor passa altos (HPF) : Use para seleccionar a frequência desejada de corte do ltro
passa altos. A frequência é ajustável entre 40Hz e 400Hz.

Controlo de frequência do divisor passa baixos (LPF) : Use para seleccionar a frequência desejada de corte do
ltro passa baixos. A frequência é ajustável entre 40Hz e 400Hz.

Entradas RCA (INPUT) : Estas entradas RCA são usadas com fontes que têm saídas de linha (RCA). O nível minimo
de sinal é de 100mV. MTX recomenda o uso de cabos de sinal de alta qualidade de par entrançado (tal como
StreetWires) para reduzir a possibilidade de ruído radiado entrar no sistema.

Saídas RCA (OUTPUT) : Estas saídas RCA servem para conectar múltiplos amplicadores, quando um só cabo RCA
vem da unidade fonte (daisy chaining).

O LED Clip está conectado ao controle de ganho do amplicador. Este LED acende quando o amplicador atinge
seu limite de potência RMS de saída com base na carga dos alto-falantes conectados (impedância). Se o LED
estiver aceso, isso indica que o amplicador está funcionando fora de sua conguração recomendada e requer
ajuste. Para otimizar o desempenho, o ganho deve ser reduzido até o LED apagar.

Entradas de nível de altifalante - alto nível (HLI) : Esta entrada permitirá que o amplicador opere com as saídas de
altifalante de unidades fonte. Os os de altifalante da unidade fonte devem ser conectados à cablagem fornecida
com o amplicador. Nota : Quando as entradas de alto nível(altifalante) forem usadas, um o de remote deve ser
usado para ligar/desliagr o amplicador.

Terminal de Alimentação (+BATT) : Esta é a entrada de potência no amplicador e deve se ligada directamente
ao terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este
cabo ao longo do veículo. Evite que este cabo passe ao lado de cabos RCA, de antena, ou outro equipamento
sensível já que a elevada currente uindo por este cabo pode induzir ruído para dentro do seu sistema. É
também muito importante ter uma conecção de qualidade para a máxima performance. Recomendamos o uso
de cabo de 10mm2 como MTX TH90.2.

Terminal remoto (REM) : O amplicador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta
voltagem é fornecida por um o da unidade fonte marcado “remote” ou “electric antenna”.

Terminal de massa (GND) : Uma boa ligação de massa é precisa para a boa operação do seu amplicador. Um cabo
curto do mesmo calibre do cabo de alimentaçãodeve ser usado para conectar o terminal de massa directamente
ao chassis do veículo. Deve remover a tinta da superfície, expondo o metal limpo onde zer a ligação de massa.

Terminais de altifalante (SPEAKER) : Conecte os altifalantes a estes terminais. Observe a polaridade dos
altiufalantes atavés do sistema. Fase errada pode resultar em perda da resposta de graves e/ou pobre qualidade
de som em geral. Modo em ponte : quando pontear o a*, use o terminal positivo direito e o terminal negativo
esquerdo sòmente. Aviso : não coloque em modo ponte com impedância inferior a 4 ohm.

Fusível (FUSE) : Se um fusível queimar, substitua com um do mesmo valor. Nunca use um valor maior !

Português

Manual de Instruções - TH90.2

mtx.com

Instalação & Montagem

A MTX recomenda que proceda à instalação do seu novo amplicador THUNDER através de um agente
autorizado MTX. Qualquer desvio das especicações de instalação recomendadas pode causar prejuízo grave
ao amplicador, altifalantes e/ou sistema eléctrico do veículo. Por favor verique muito bem as conecções antes

de ligar o sistema.

1. Desconecte o terminal negativo da bateria do veículo.

2. Determine o local de montagem do seu amp MTX. Deve haver suciente uxo de ar pelo dissipador, para
assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certique-se
que todos os os e cabos do veículo, asim como tubos de combustível, de travão etc, estão em segurança e não
há qualquer interferência com a instalação. Monte o seu amp MTX.

3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia
de chapas. Passe pelo interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado

da bateria.

Nota : Certique-se que usa o calibre adequado tanto para o terminal positivo como negativo.

4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto
diminui efectivamente o risco de graves problemas. Até que todas as conecções estejam completas e vericadas,
o quebra circuitos deve estar em O ou o fusível fora do suporte. Agora, pode conectar o seu cabo positivo ao

terminal positive da bateria.

5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto

de contacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa

ao terminal GND do seu amp MTX.

6. Conecte um o Remote desde a sua unidade fonte até ao terminal do amplicador MTX. Se a sua fonte não
tiver um o remote dedicado, pode usar o o de antena motorizada.

7. Conectando os cabos de sinal ao amplicador: Há duas formas de fornecer sinal ao seu amp MTX.

• Pra obter máxima qualidade, sugerimos que connecte um cabo RCA de alta qualidade entre as correspondentes
saídas da unidade fonte e as entradas do amplicador.

• Se a unidade fonte não tiver saídas RCA, use os terminais de alto nível do amplicador, empregando cabo de
altifalante de calibre adequado.

8. Conecte os altifalantes aos terminais de altifalante (alto nível) do seu amp MTX . Para potência máxima, em
modo ponte, pode atacar uma carga com minimo de 4 ohm.

9. Faça uma vericação dupla a todos os passos anteriores, em particular as conecções de cabalagem. Se tudo
estiver em ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos
ou insira o fusível no porta fusíveis e inicie o ajuste do amplicador.

Nota: Certique-se que o controlo de ganho do amplicador está mesmo no mínimo(contra ponteiros do
relógio) antes de iniciar o processo de ajustes.

Resolução de problemas

Problema Causa Solução

Sem indicação de LED Sem conecção remota de +12V Ligue +12V ao terminal
Sem +12V na conecção de alimentação Ligue +12V ao terminal
Conecção de massa insuciente Verique a conecção de massa
Fusível de alimentação queimado Substitua fusível

LED de alimentação on, Volume on, unidade fonte o Aumente o volume na unidade fonte
sem saída Verique conecções de altifalantes Faça as conecções de altifalantes
Controlo de ganho do amplicador em o Aumente o ganho
Unidade de processamento de sinal em o Aplique alimentação no processador

de sinal

Altifalantes queimados Substitua altifalantes

Saída distorcida Volume da unidade fonte demasiado alto Baixe o volume da unidade fonte
Ganho do amplicador demasiado alto Baixe o ganho do amplicador

Balanço invertido Altifalantes ligados com L + R trocado Ligue altifalantes com a orientação cor-

recta

Entradas RCA invertidas Inverta as entradas RCA

Baixos fracos Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta
Não usando woofers MTX Adquira woofers MTX

Queimando fusíveis Niveis de saída excessivos Baixe o volume
Amplicador com defeito Entregue em assistência

MTX is proud to be an American Audio Company.

MTX is a proud member of Mitek Corp high

quality consumer audio product lines.

© 2011 Mitek. All rights reserved

MTX, COUSTIC, XTANT, STREETWIRES and THUNDER

are registered trademarks of Mitek

Due to continual product development, all

specications are subject to change without notice.

MTX004237 12/11

NDM647

Mitek - MTX

4545 East Baseline Rd. Phoenix, AZ 85042, USA
