MTX TH800D Introduction Manual

TH800D

Mono Block Class-D Power Amplifier

800W

RMS

Designed by MTX in Phoenix, USA

www.mtx.eu.com

www.mtx.com

www.mtx.com - www.mtx.eu.com

Introduction

Thank you for purchasing an MTX Audio Hi-Performance amplier. Proper installation matched with MTX speak­ers and subwoofers provide superior sound and performance for endless hours of waking the neighbors, slam­min' your friends or at out stomping wanna-be players. Congrats and enjoy the ultimate audio experience with
MTX !

Specications :

• Mono block class-D amplier

• CEA2006 certied Power Output :

- 800 watts RMS x 1-channel at 2 ohm and THD+N ≤1%

- 400 watts RMS x 1-channel at 4 ohm and THD+N ≤1%

• Crossover :

- Low pass 24dB/oct variable from 40Hz to 200Hz

- Subsonic lter 24dB/oct variable from 20Hz to 50Hz

• Signal-to-Noise Ratio (1 watt) : > 78dB

• THD+Noise (Distortion) (1 watt) : ≤ 0,5%

• Frequency Response (±0,5dB) : 20Hz-200Hz

• Maximum Input Signal : 6V

• Maximum Sensitivity : 100mV

• Dimensions : 383mm x 213mm x 52,5mm

• Phase switch 0° or 180°

• High level inputs with Smart Engage Technology

• EBC remote control

Features :

• XTC - (Xtant Technology Cooling) - A regulated thermal intercooler, injecting cool air through internal heat

sinks. Fan speed is load dependent and continuously variable, sampling the temperature of the heat sink and
transformers for maximum reliability. Intercooler exhaust is strategically placed to chill transformers and main­tain exceptional performance at any volume level. (Cool eh ? An Amp with an Intercooler ! )

• Adaptive Class-D Technology - Patent N°: US06753729 - Moves the switching energy produced by the amp

away from FM radio frequency's as the load and output increases. This ensures harmonics do not interfere with

radio reception and are not picked up by the audio system's ground. This improves the amplier's overall signal­to-noise ratio and eliminates interference generated by common Class-D ampliers. Yes, we have the best en­gineers !

• EAF Technology (Ecient Auto Former) - Patent N°: US05598325 - Our Transformers are "Auto Formers"
which allows us to use smaller magnetics (-30% to -50%) yielding increased eciency. Turn ratios are improved
due to series connections between the primary and secondary taps meaning MORE Power !

• Smart Engage™ Technology - Patent N°: US06556683 - The amp switches on and o automatically when

connected with high level inputs. No need for a remote turn on wire from under the dashboard. No need to

remove the head unit. Thanks MTX !

• Bi-Level Inputs - High level inputs (Speaker cables) and line level inputs (RCA) utilize the same RCA type input

connections on the amp.

• 10mm2 Speaker Connectors - Two sets of speaker terminals are provided for dual woofer or dual voice coil

applications. The two (+) connectors are paralleled internally. Same for the two (-) connectors.

• 50mm2 Power Connectors - For maximum voltage and current transfer, MTX mono blocks are equipped with
MASSIVE 50mm2 power connectors. It takes BIG power to make BIG power!

• EBC - (External Bass Control) - A 6m remote sub control allowing you to ne tune bass levels every 2 seconds

from the driver seat with no need to scroll through complex head unit menus. Cool !

Owner’s Manual - TH800D

Control Panel :

Gain Control - The gain control matches the input sensitivity of the amplier to the source unit being used. The
operating range varies from 100mv to 6V.

Adjusting the gain

1. Turn the gain control on the amplier all the way down (counter clockwise).

2. Turn up the volume control on the source unit to approximately 3⁄4 of maximum.

3. Adjust the gain control on the amplier until audible distortion occurs.

4. Adjust the gain control down until audible distortion disappears.

5. The amplier is now calibrated to the output of the source unit.

Warning : Never adjust the gain control without a subwoofer connected.
This will damage the amp...

Low Pass X-Over Frequency Control - Used to select the desired LP x-over frequency. The frequency is adjustable
from 40Hz to 200Hz.

Subsonic Frequency Control - Used to select the desired subsonic frequency (high pass). The frequency can be
adjusted from 20Hz to 50Hz. The subsonic lter protects subwoofer(s) against low frequencies that can cause
damage. Very useful with vented enclosures.

Phase switch - Used to match the bass from subwoofers and front speakers. Toggle the phase switch from 0° to
180°. Keep the loudest bass response. Also useful in bridge mode.

Power On LED - The LED illuminates red when the amp is switched on. For Short or Thermal protection, see
points 9 and 10

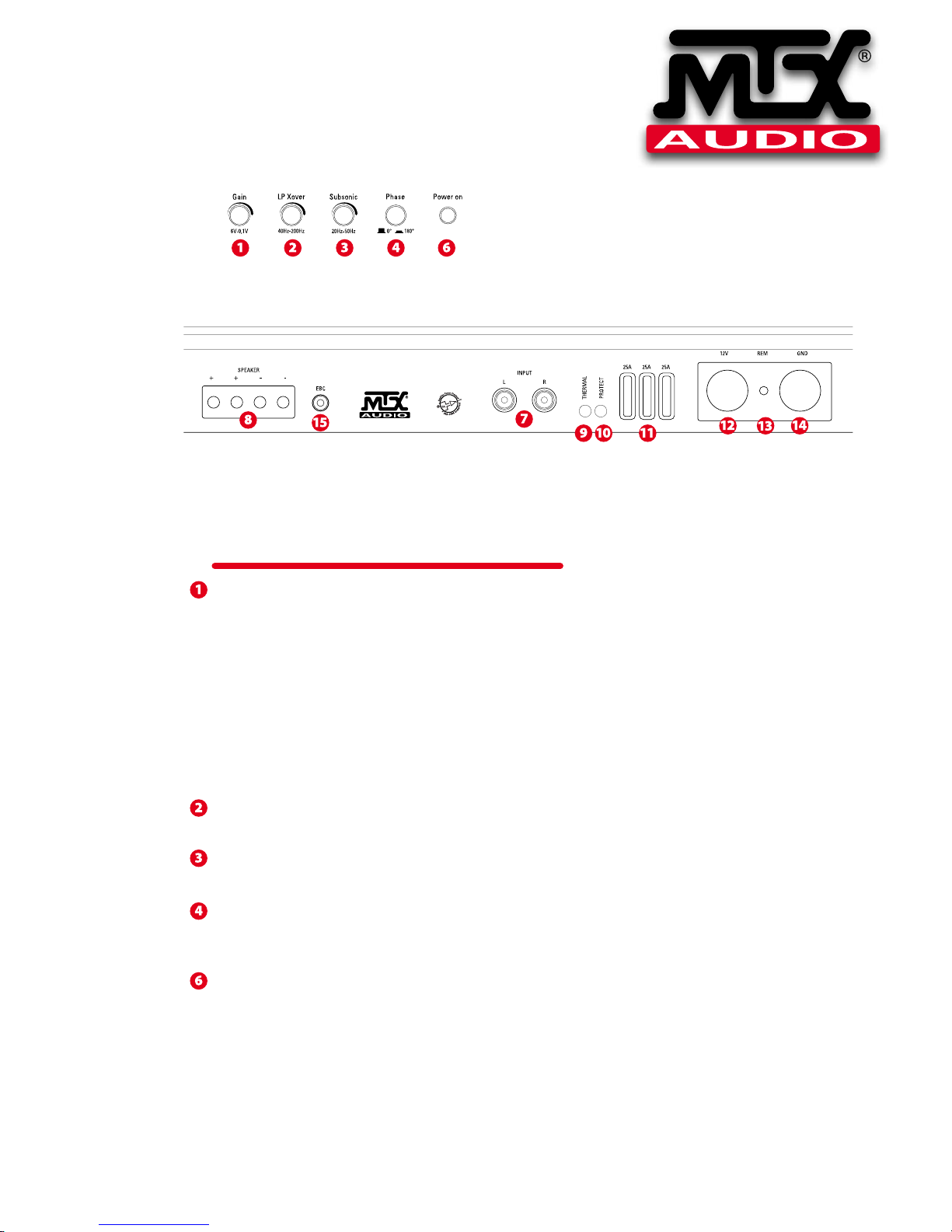

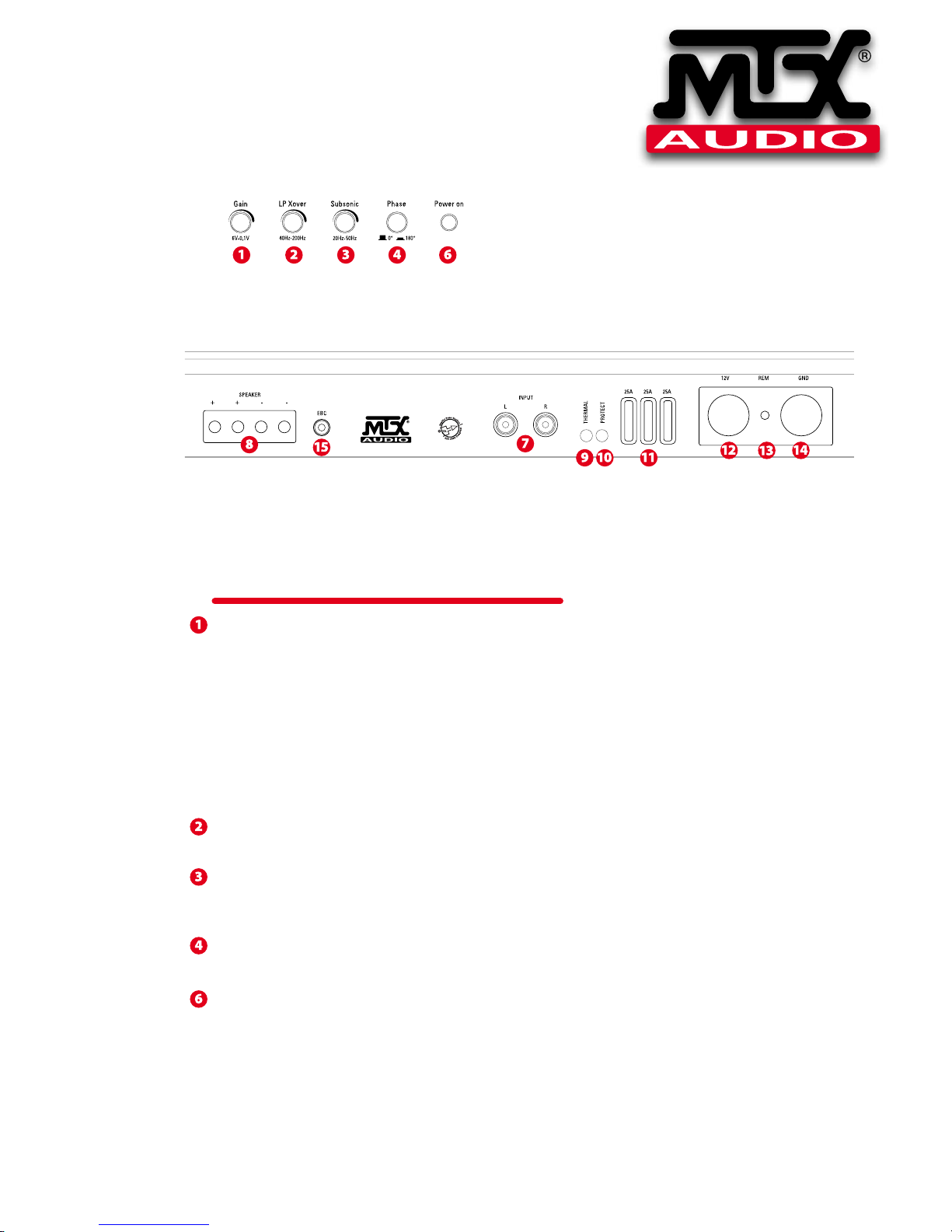

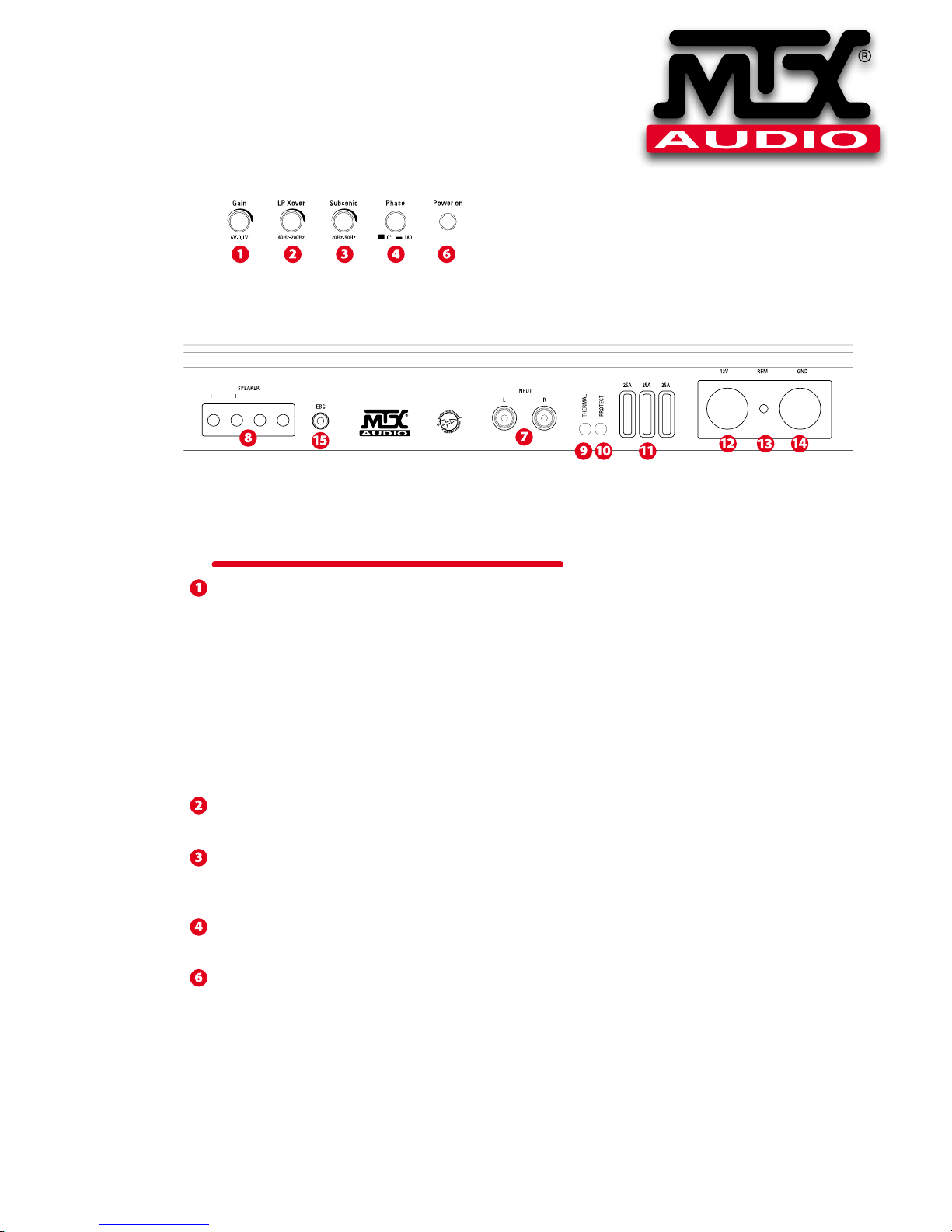

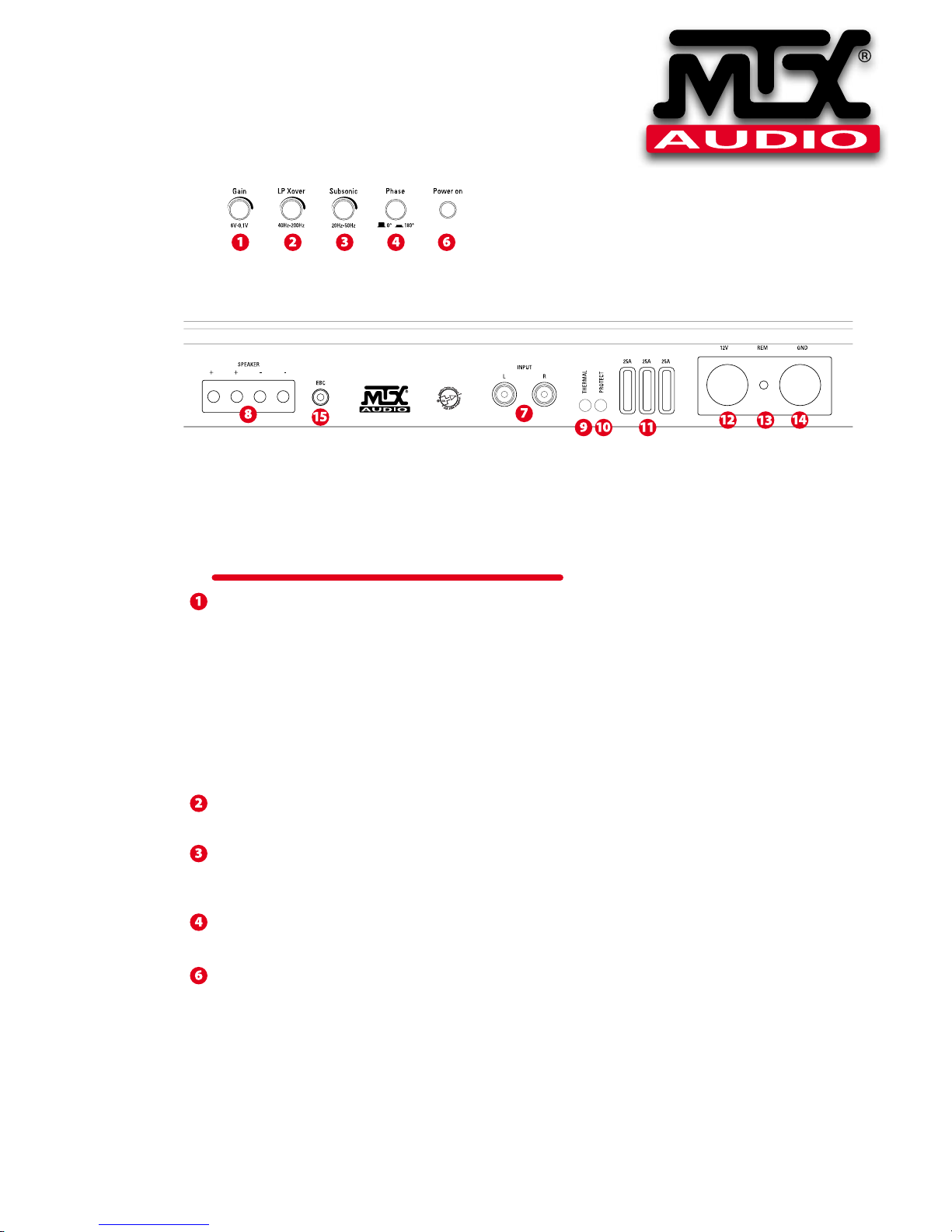

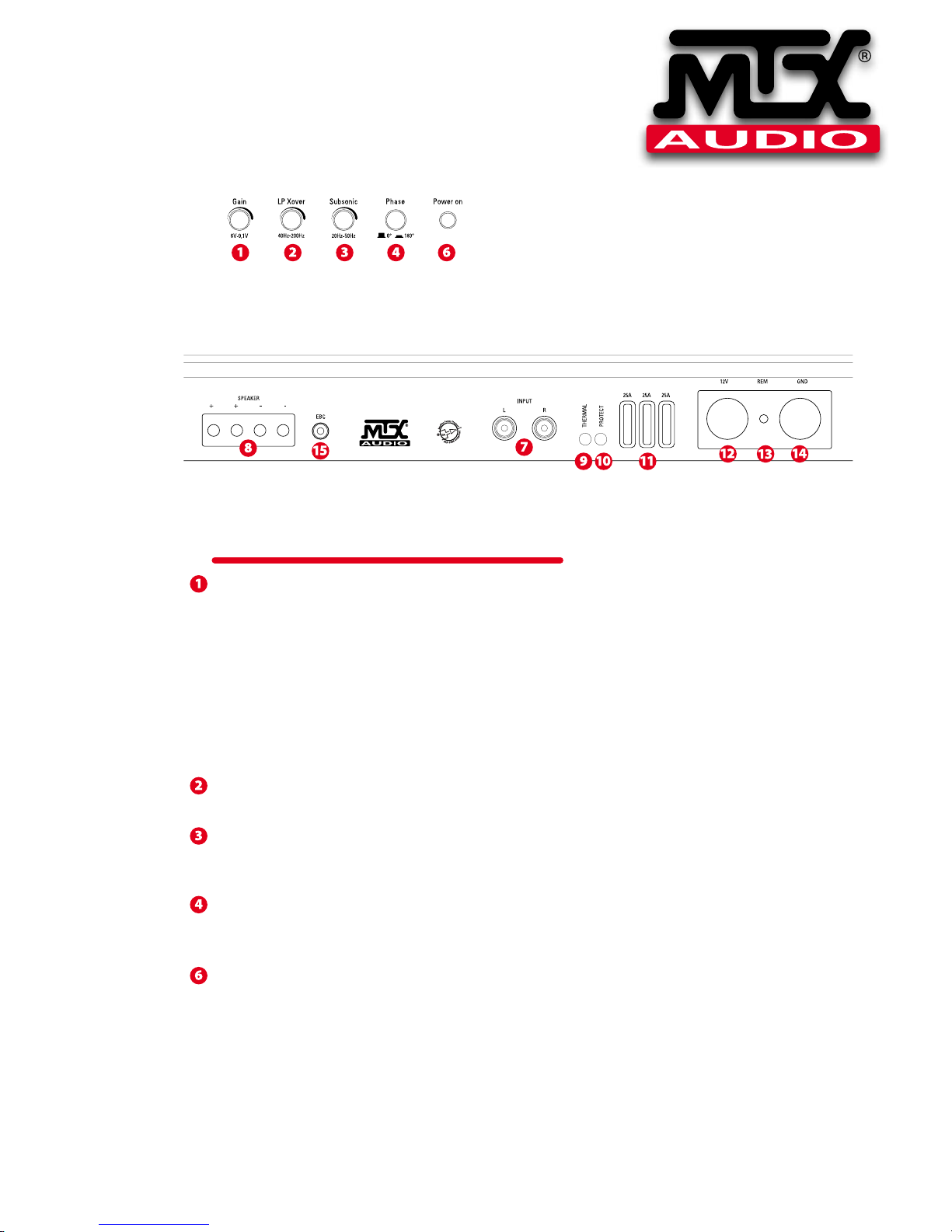

Control Panel (Top)

Connectors Panel (Side)

www.mtx.com - www.mtx.eu.com

Owner’s Manual - TH800D

Connectors panel :

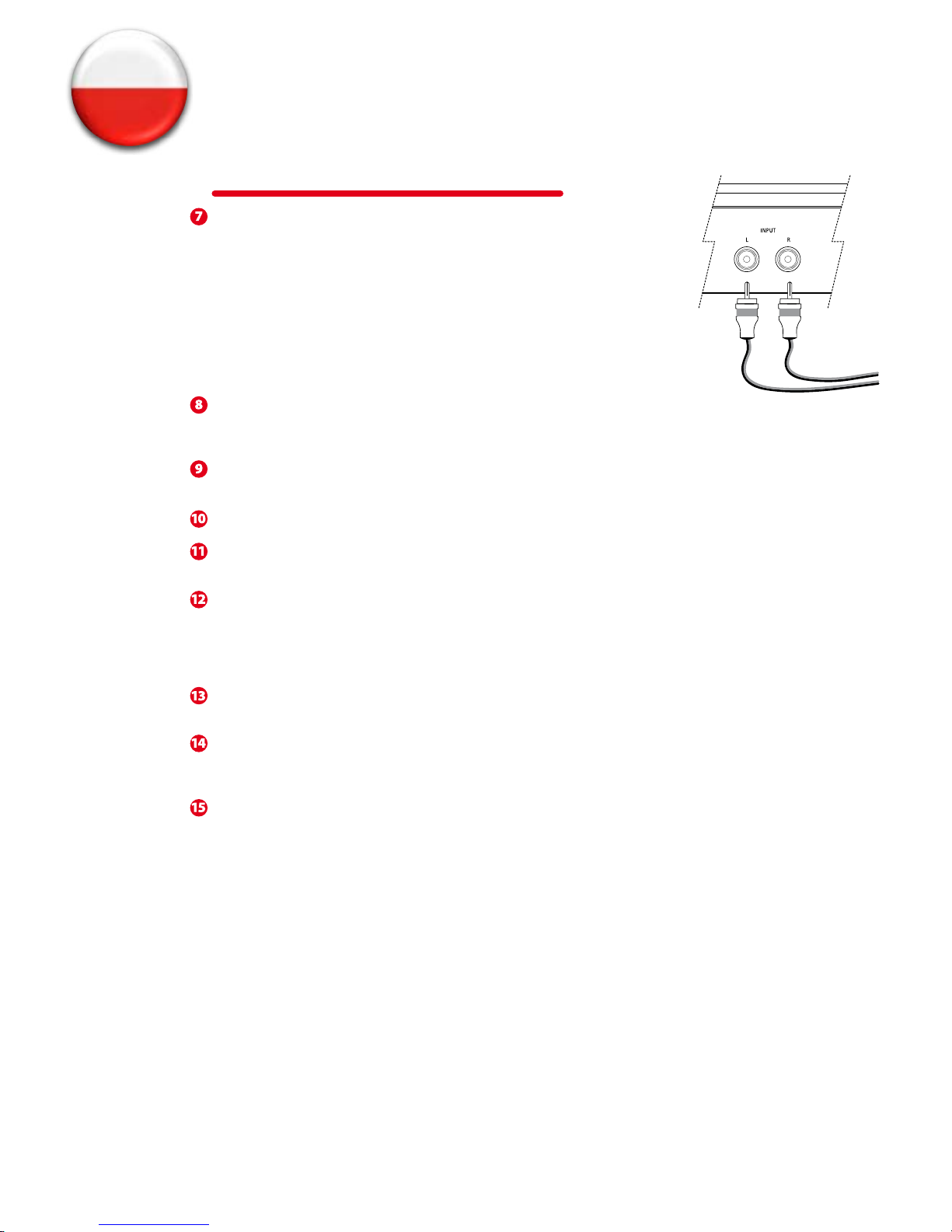

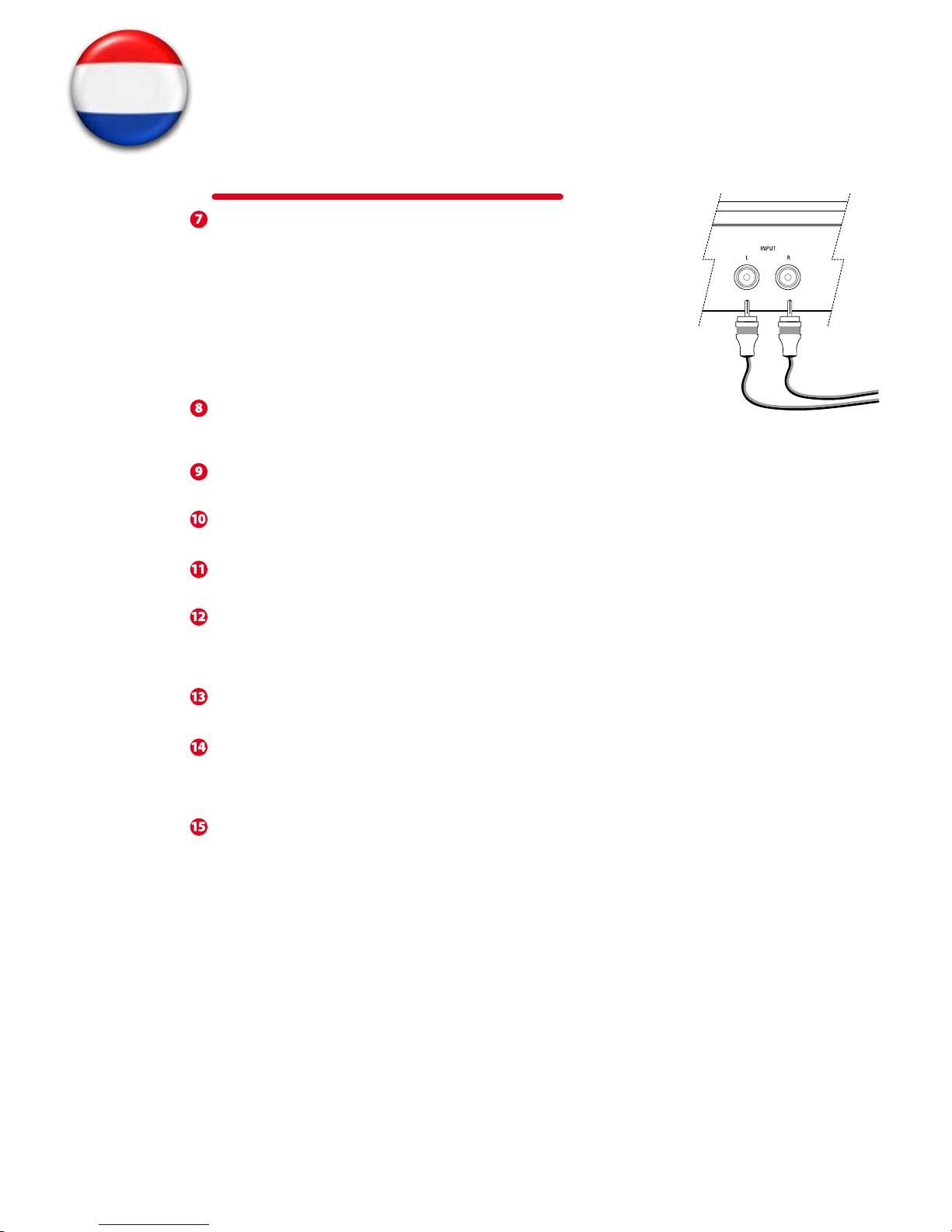

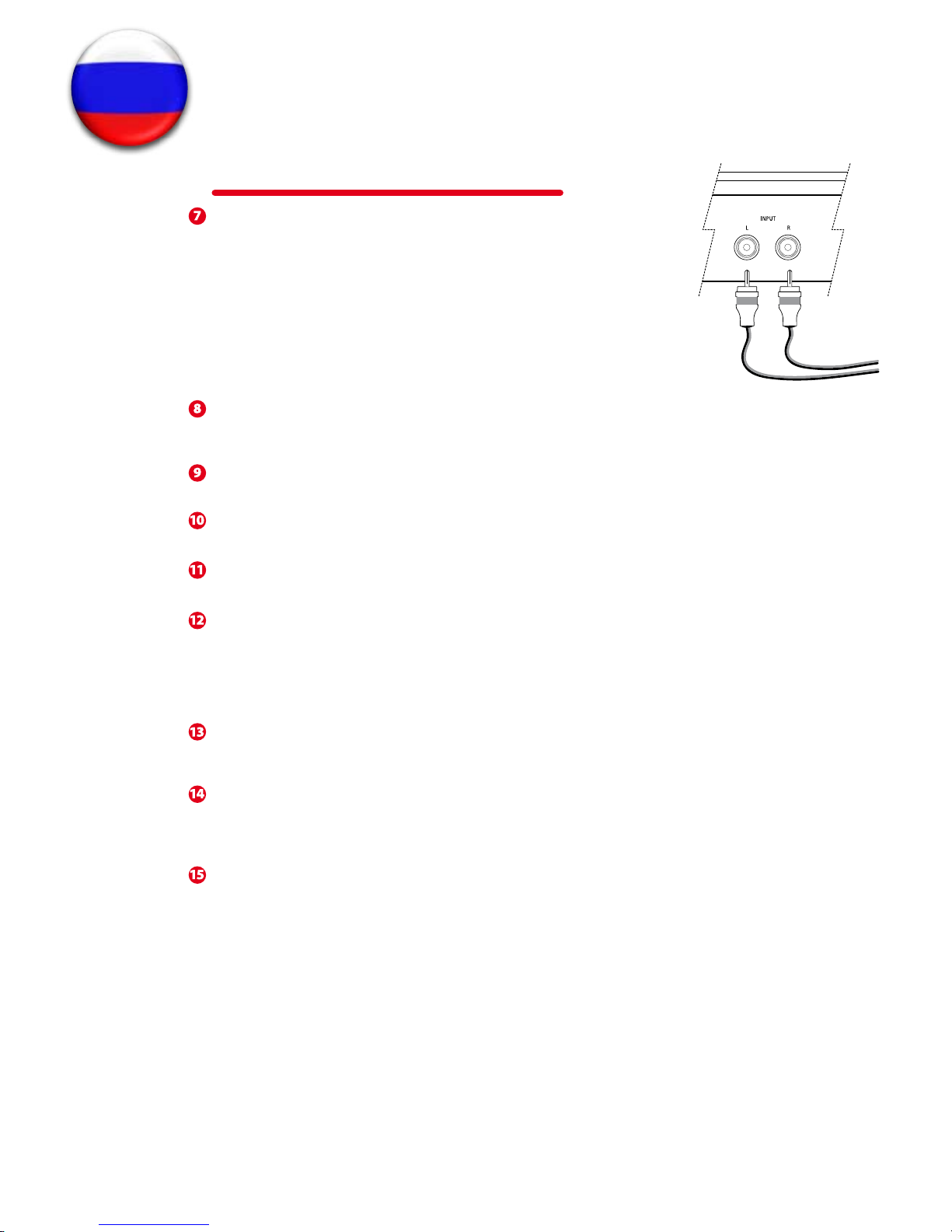

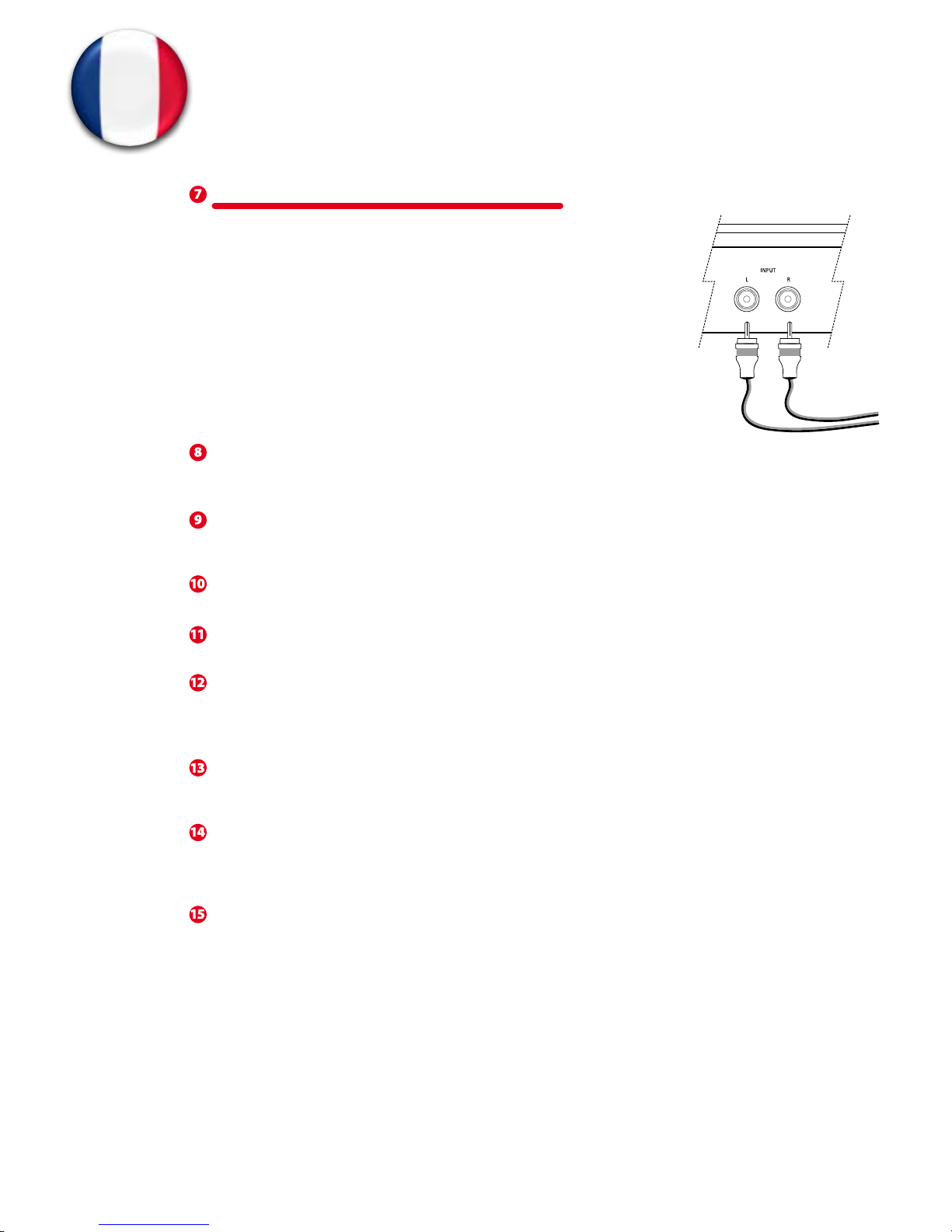

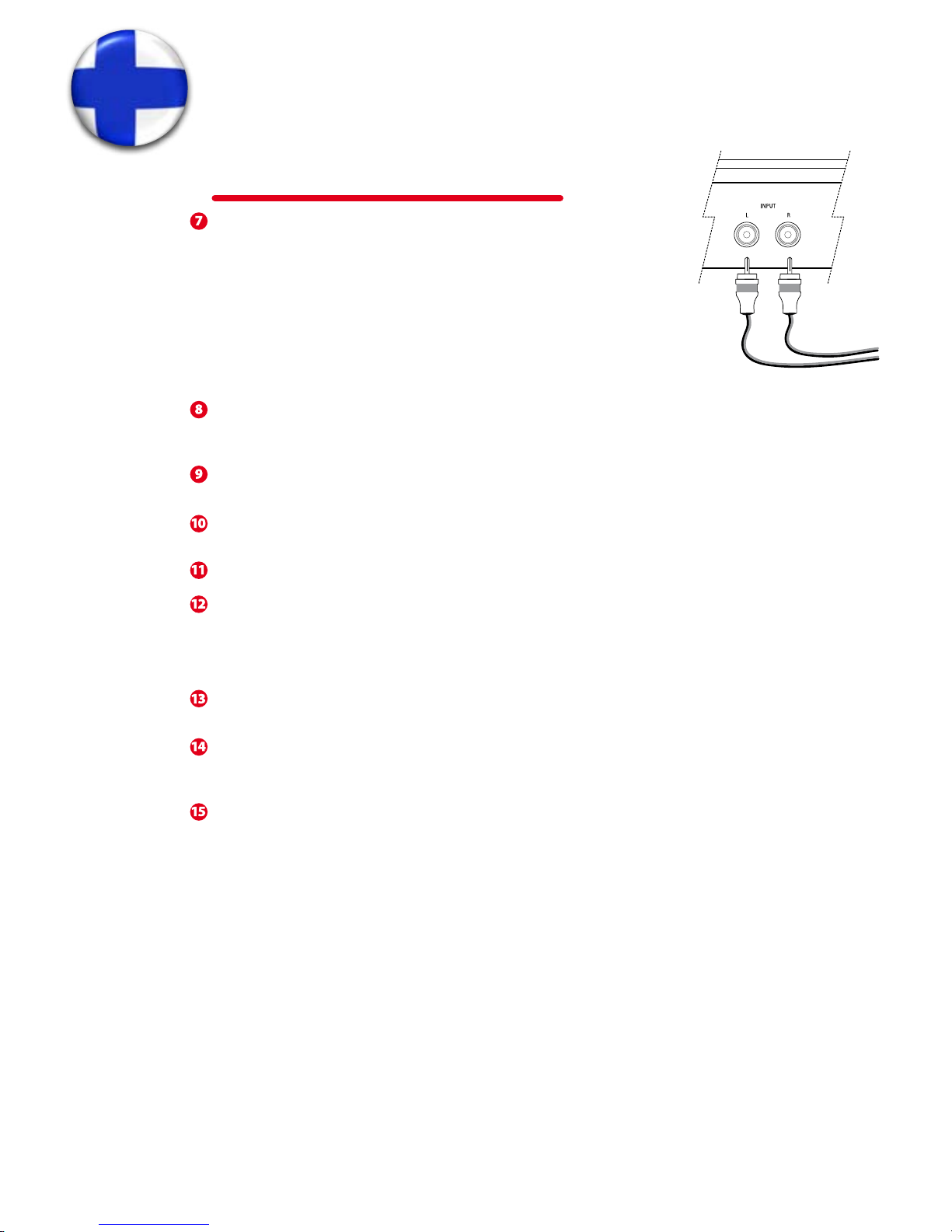

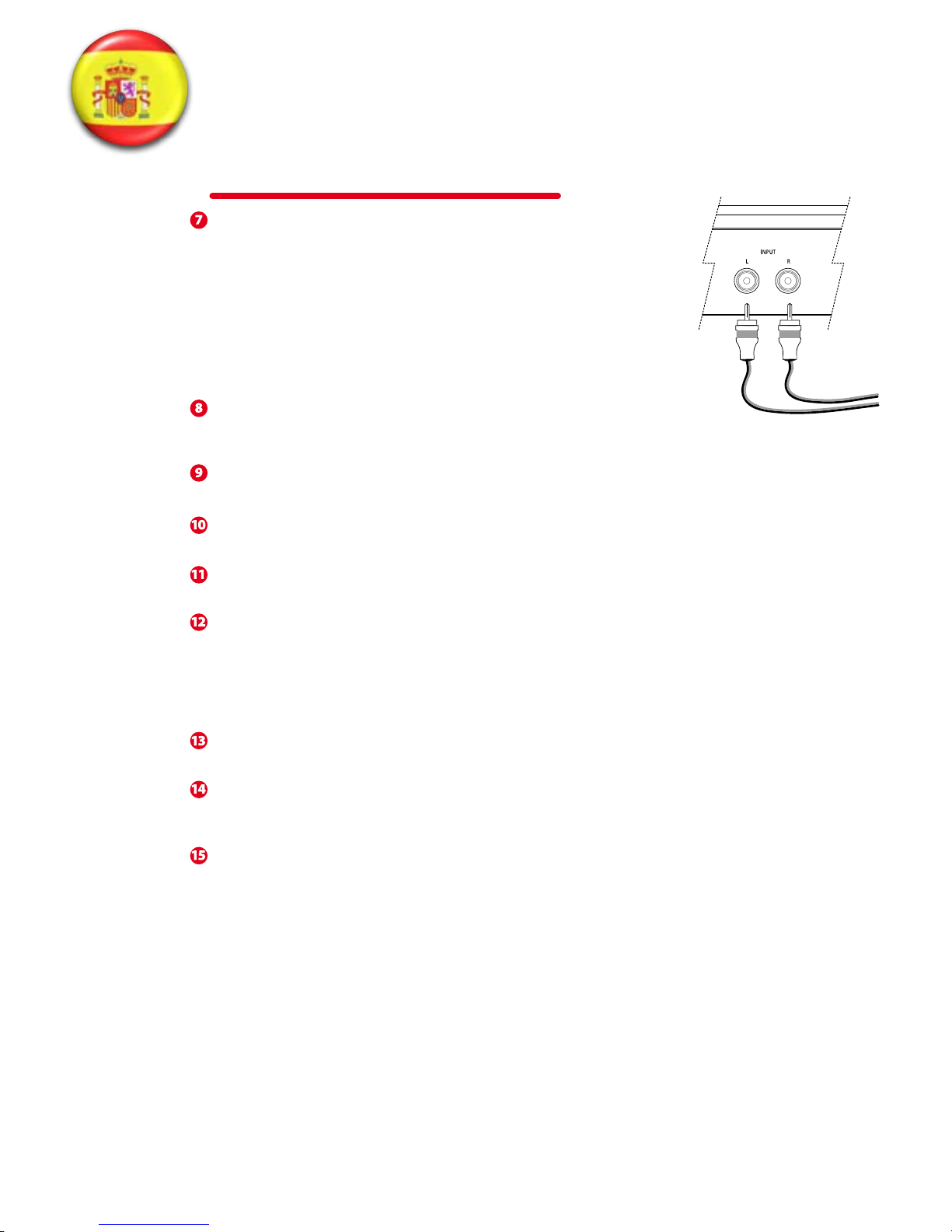

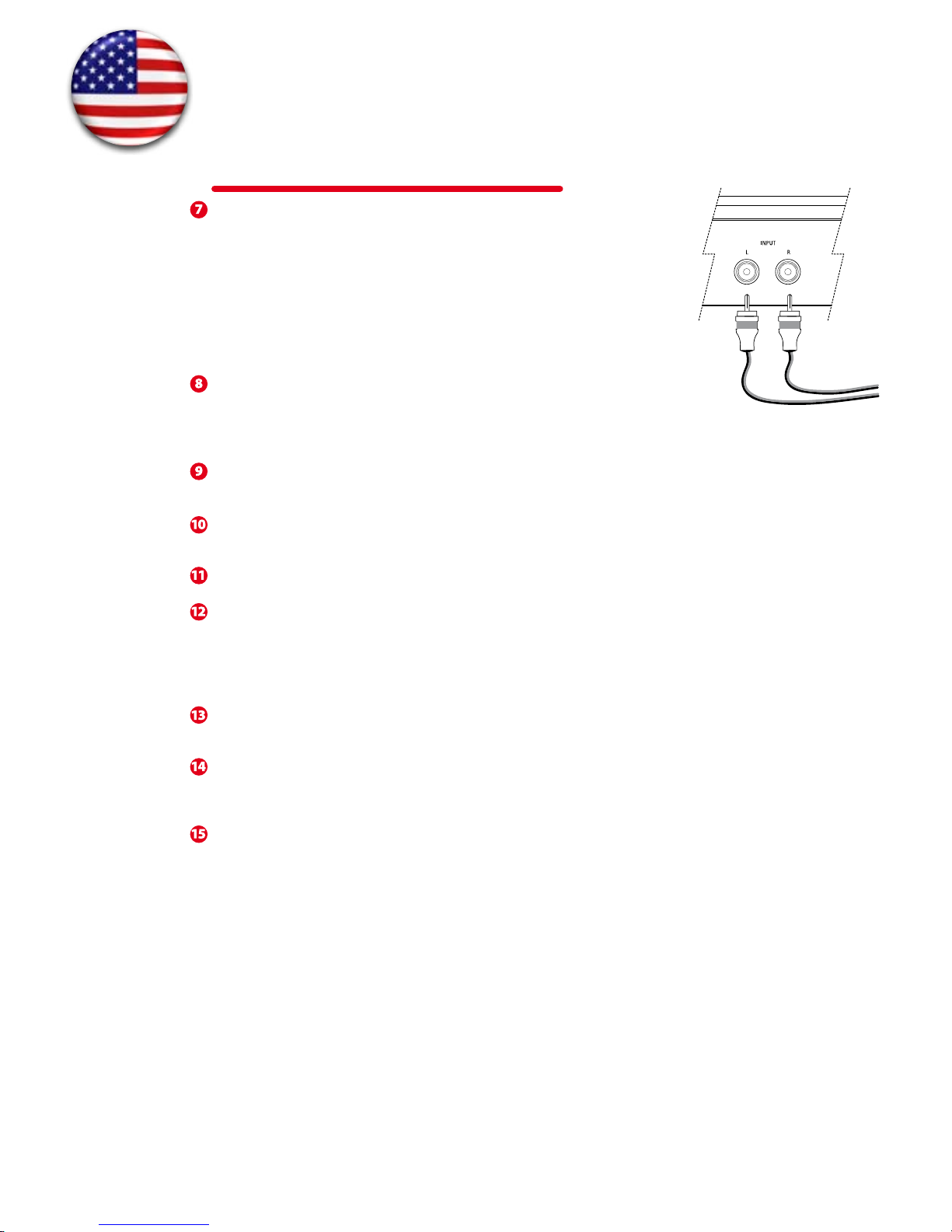

RCA Inputs - These RCA inputs are used with source units that have RCA or
Line level outputs. (Source units need a minimum level of 100mV output for
proper operation of the amplier).
MTX recommends only high quality twisted pair cables (such as StreetWires)

to decrease the possibility of radiated noise entering the system.

High Level Inputs :

MTX ampliers allow high level inputs through RCA type input connections.
Simply connect the head unit speaker leads to the provided adapters.

Speaker Terminals - Connect subwoofer(s) to these terminals. If using two sub-

woofers or a dual voice coil subwoofer, respect the phase.

Attention : The two (+) connectors are wired parallel internally. Same for the
two (-) connectors.

Thermal Protection - This LED illuminates red when the amp reaches 100°C. The LED also turns red when the
power supply goes below 9V or over 16.2V.

Short Circuit Protection - This LED will ash yellow when the speaker outputs will short circuit. Without signal,
this LED can remain yellow when the speaker outputs are short circuited.

Fuses - When fuses blow, replace them with the same value. Never use a higher rated fuse !

(+12) Power Terminal - This is the main power input for the amplier and must be connected directly to the posi­tive terminal of the vehicles battery for proper operation. Use caution when installing (+12) power cable in the
vehicle. Avoid running this cable parallel with RCA cables, antennas, or other sensitive equipment due to massive
currents that can induce noise into the audio system. It is also very important to have a tight, secure connection
for maximum performance. MTX recommends using 50mm2 power wire with the MTX TH800D amplier.

Remote Terminal – The amplier can be turned on by applying 12 volts to this terminal. Typically this voltage is
supplied by a wire from the source unit marked "remote" or "power antenna".

Ground Terminal – A proper ground is required for your amplier to operate at peak performance. A short ground

cable the same diameter as the power cable should be used to attach the ground terminal directly to the chassis
of the vehicle. Always remove paint, dirt or debris to expose bare metal where the ground will be attached.

EBC Port (External Bass Control) - The Remote Subwoofer Level Control (EBC) plugs directly into this port, while
the EBC itself can be placed anywhere in the vehicle for on demand bass adjustments. EBC is included.

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Installation & Mounting

MTX recommends your new Thunder amplier be installed by an Autho-

rized MTX retailer. Any deviation from specied installation instructions
can cause serious damage to the amplier, speakers and/or vehicles elec­trical system. Damage caused from improper installation is NOT covered

under warranty. Please verify all connections prior to system turn on !

1. Disconnect the vehicle’s negative battery cable.

2. Determine the mounting place for your MTX THUNDER amplier. Keep in mind there should be sucient air ow for
proper cooling. Mark the mounting holes from the amplier to be drilled. Before drilling make sure all vehicle wires, gas
lines, brake lines and gas tank are clear and will not interfere with installation. Drill the desired holes and mount the MTX
THUNDER amplier.

3. Install a positive (+) power cable from the vehicle’s battery through the rewall using a grommet or rewall bushing to
avoid cable damage from sharp edges of the rewall. Run the cable through the interior of the vehicle and connect it to
the amplier’s +BATT terminal. Do Not connect to the battery at this time.
Note : Use only proper gauge wire for both positive and negative connections.

4. Install a circuit breaker or fuse within 20cm of the battery. This eectively lowers the risk of severe damage to you or

your vehicle in case of a short circuit or accident. Make sure the circuitbreaker is switched o or the fuse is taken out of

the fuse holder untill all connections are made. Now connect your positive power cable to the positive battery terminal

of the battery.

5. Grounding - Locate a proper ground point on the vehicle’s chassis and remove all paint, dirt or debris to reveal a bare
metal surface. Attach the ground wire to that contact point. Connect the opposite end of the ground wire to the GND
terminal on the MTX THUNDER amplier.

6. Connect a Remote Turn-on wire from the source unit to the MTX THUNDER amplier’s Remote terminal. If the source
unit does not have a dedicated Remote Turn-on lead, you may connect to the source unit’s Power Antenna lead.

7. Connect RCA cables from the source unit to the MTX THUNDER amplier’s RCA Bi-level inputs. Both low and high
level signals can be used. Run all signal cables away from vehicle wiring, computers and power cables. If cables must
be crossed do so at a 90° angle. Use only high quality twisted pair interconnect cables to decrease radiated noise from

entering the system.

• Using RCA Connections: Simply attach a signal cable from source units RCA outputs to the amp’s RCA inputs. This pro­vides input signal to the amp.

• Using Speaker Level Connections : If the source unit does not have RCA outputs, high level signals can be used by tak­ing the supplied high level RCA adapter and connecting it to the vehicle’s rear speaker wiring. Connect the left negative
speaker wire to the green and black striped wire on the high level RCA adapter. Connect the left positive speaker wire to
the solid green wire. Do the same for the right speaker connection using the purple wire. Now plug the RCA connectors
into the amp’s inputs.

8. Connect your speakers to the MTX THUNDER amplier’s speaker terminals using proper gauge wire. The amp has two
PARALLEL speaker terminals, a positive and negative for a single woofer and an optional second set of positive and nega­tive terminals for a two woofer conguration. The amp can drive a 2 ohm minimum load.

9. Double check all previous installation steps, in particular, wiring and component connections. Once veried, reconnect
the vehicle’s negative battery cable, turn the circuit breaker on or place the fuse in the fuse holder.

Note : Gain Levels on the amplier should be turned all the way down (counter clockwise) before proceeding with adjust-

ments.

Troubleshooting

Problem Cause Solution

No LED indication No +12V at remote connection Supply +12V to terminal
No +12V at Power connection Supply +12V to terminal
Insu cient ground connection Verify ground connection
Blown power fuse Replace fuse
Power LED on, no output Volume on source unit o Increase volume on source unit
Speaker connections not made Make speaker connections
Gain control on amplier o Turn up gain
Signal processing units o Apply power to signal processor
All speakers blown Replace speakers
Output distorted Head unit volume set too high Lower head unit volume

Amplier gain set too high Lower amplier gain

Balance reversed Speakers wired L + R reversed Wire speakers with correct orientation
RCA inputs reversed Reverse RCA input
Bass is weak Speakers wired out of phase Wire speakers with correct phase
Not using MTX woofers Buy MTX woofers
Blowing fuses Excessive output levels Lower the volume
Amplier defective Return for service

www.mtx.com - www.mtx.eu.com

Manuel - TH800D

Introduction :

Merci d'avoir fait conance à MTX en achetant un amplicateur hautes performances de la série THUNDER. Une
bonne installation combinée à des subwoofers MTX adaptés donnera des résultats hallucinants. Elle vous per­mettra de tenir éveillé vos voisins pendant des heures (des nuits), de couper le soue à vos amis et de renvoyer

dans leur bac à sable les petits joueurs...

Caractéristiques :

• Amplicateur bloc mono classe-D

• Puissance certiée CEA2006 :

- 1 x 800 watts RMS @ 2 ohms et THD+N ≤ 1%

- 1 x 400 watts RMS @ 4 ohms et THD+N ≤ 1%

• Filtre actif :

- Passe Bas (LPF) 24dB/oct variable de 40Hz à 200Hz

- Filtre subsonic 24dB/oct variable de 20Hz à 50Hz

• Rapport Signal/Bruit (1 watt) : > 78dB

• THD+Noise (Distortion) (1 watt) : ≤ 0,5%

• Réponse en fréquence (±0,5dB) : 20Hz-200Hz

• Niveau de sensibilité RCA : 100mV à 6V

• Dimensions: 383mm x 213mm x 52,5mm

• Réglage de la phase 0° ou 180°

• Entrées haut niveau avec technologie "Smart Engage"

• Commande de sub déportée EBC

Fonctionnalités :

• XTC - (Xtant Technology Cooling) - Système de refroidissement par air forcé. Le radiateur d'aluminium interne

est équipé de ventillateurs silencieux qui maintiennent une température constante quelquesoit la température
extérieure. Ce système thermorégulé refroidit aussi les transfos et les ltres. Bref, même au beau milieu de l'été, à
fond depuis une heure, l'ampli ne coupe pas pour protection thermique. C'est top pour la abilité...

• Adaptive Class-D Technology - Brevet N°: US06753729 - Technologie mermettant de faire varier le fréquence
de découpage de l'alimentation pour écarter les rayonnements parasites des fréquences radios FM.
Résultat : plus de puissance, plus de rapport signal/bruit, moins de parasites en mode radio. Oui, nos ingénieurs

sont géniaux !!!

• EAF Technology (Ecient Auto Former) - Brevet N°: US05598325 - Ce brevet concerne nos transformateurs

qui servent à élever la tension dans l'amplicateur. Le bobinage avec connexions serie entre primaire et secon­daire nous permet d'en réuire la taille de 30% à 50% tout en augmentant leur ecacité. Merci qui ?

• Smart Engage™ Technology - Brevet N°: US06556683 - L'ampli s'allume et s'éteint par détection de signal

avec les entrées haut niveau. Plus besoin de câble "remote", plus besoin de démonter le tableau de bords à la
recherche d'un (+) après contact... Merci MTX !

• Entrées Bi-Level - Amplicateur compatible avec les entrées bas niveau (RCA) et les entrées haut niveau (câ­bles haut-parleurs)

• Connecteurs haut-parleur 10mm2 - L'amplicateur est équipé de borniers haut-parleur de 10mm2. Les deux
borniers marqués (+) sont en parallèle dans l'ampli; Même chose pour les borniers (-).

• Connecteurs d'alimentation de 50mm2 - Pour un transfer optimal du courrant de la batterie à l'ampli, cet

amplicateur est équipé de borniers de 50mm2. Il faut de la puissance pour faire de la puissance...

• EBC - (External Bass Control) - Télécommande de 6m pour gérer très précisement et à tout moment le niveau
du subwoofer assis à l'avant. Plus besoin de se perdre dans les menus ultra compliqués des sources...

Réglages :

Niveau de sensibilité (Gain) – Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source.
Elle varie sur l'amplicateur de 0,1 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre

à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)

2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)

4. Diminuer le niveau d'une heure sur le potentiomètre

5. Votre amplicateur est calibré avec la source

Attention : ne jamais régler le "Gain" sans avoir connecté un subwoofer. Vous ris­quez d'endommager votre amplicateur.

Réglage de la fréquence de coupure passe-bas (LP Xover) - Ce potentiomètre permet d'ajuster la fréquence de
coupure passe-bas de 40 à 200Hz (24dB/oct)

Filtre subsonique - Ce potentiomètre permet d'ajuster la fréquence de coupure subsonique de 20 à 50Hz. Le ltre
subsonic permet de protéger votre subwoofer des fréquences trop basses (inaudibles). Il est très utile avec des

caissons de type bass-reex.

Commutateur de phase (Phase) - Ce commutateur vous permet d'inverser la phase de 0 à 180° pour un meilleur
alignement avec vos haut-parleurs avant. Conserver le réglage qui reproduit le plus de grave assis à l'avant.

LED Power - Il s'allume en rouge lorsque l'amplicateur est en fonctionnement normal. Pour les protections
thermiques et les protection d'impédance, voir les points 9 et 10.

Réglages

Connecteurs

www.mtx.com - www.mtx.eu.com

Manuel - TH800D

Connecteurs :

Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si elle
est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau maxi­mum est de 6 Volts .
MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez
StreetWires par exemple) pour éliminer les problèmes de parasite.

Entrées haut-niveau (High Level) :

Votre amplicateur MTX accepte le signal provenant des câbles haut-parleur de
votre source (dans le cas ou votre source ne serait pas équipée de sorties RCA). Des
adapteurs sont fournis à cet eet. Il sut d'y brancher vos câbles haut-parleurs et
de brancher les adaptateurs dans les connecteurs RCA de l'amplicateur.

Connecteurs Haut-Parleur - Connecter votre(vos) subwoofer(s) à ces borniers. At­tention à bien respecter la phase. Attention : les deux borniers marqués (+) sont en parallèle dans l'ampli. Même
chose pour les borniers marqué (-).

Protection thermique ou tension - Ce LED passe au rouge pour indiquer que l'ampli est en protection :

- protection thermique lorsque l'ampli a atteind 100°C

- la tension d'alimentation passe en-dessous de 9V ou au-dessus de 16,2V

Protection contre les court-circuits - Ce LED clignote jaune lorsque les sorties haut-parleur sont court-circuitées.
Il peut aussi rester jaune s'il n'y a pas de signal et si les sorties hp sont court-circuitées.

Fusibles - Lorsque'un fusible fond, il faut le remplacer par un fusible de même valeur. Attention : ne jamais utiliser

un fusible plus puissant.

Connecteur d'alimentation (+12) - C'est l'alimentation de l'amplicateur. Ce bornier doit être connecté directe­ment à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble
d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. En raison de la très forte
puissance de l'ampli, MTX recommande d'utiliser un câble de 50mm

2

.

Connecteur ”Remote” – C'est la commande d'allumage et d'extinction de l'amplicateur. Pour allumer l'ampli, il
faut appliquer un +12V sur cette borne. La commande ”Remote” se trouve dans les câbles de votre source avec
l'inscription ”Remote” ou ”Power Antenna”

Connecteur de masse – C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne
qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture
avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de
câble que pour l'alimentation (50mm

2

).

Port EBC (External Bass Control) - Ce port permet la connexion de la commande déportée EBC livrée de série. Elle

vous permet de régler le niveau du subwoofer assis aux places avant.

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Installation et montage

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplicateur. Tout mauvais bran-

chement peut gravement endommager votre amplicateur, vos haut-parleurs ou encore le système électrique de votre véhicule.
Veuillez à vérier deux fois les branchements avant de mettre en marche votre système audio.

1. Déconnectez la masse de la batterie du véhicule.

2. Déterminez l'emplacement de votre amplicateur MTX. Sa position idéale est à plat, le logo orienté vers le haut. Il faut que l'air

puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.

Repérez les trous de xation, retirez l'amplicateur, percez des avant-trous. Attention à bien vérier de ne pas percer dans le réser­voir, dans une durite ou encore dans le système électrique du véhicule. Vous pouvez visser votre amplicateur.

3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué ”+BATT” sur amplicateur. Ne pas connecter ce
câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de protection pour que le câble ne s'endom-

mage pas. Attention à bien utiliser la section de câble recommandée.

4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protection très importante
pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant connecter le câble d'alimentation sur la
borne positive (rouge) de la batterie.

5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplicateur). Le point de contact doit être décapé (plus
de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser la même section de câble que pour l'ali­mentation. Branchez la masse au connecteur marqué ”GND” sur l'amplicateur puis visser l'autre extrémité à la tôle du véhicule.

6. Connectez un câble de commande d'allumage et d'extinction de votre source au bornier marqué ”REM” sur l'amplicateur. Ce
câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière de votre source. Il est parfois marqué ”remote”

ou ”power antenna”.

7. Connectez des câbles RCA de votre source aux borniers marqués ”INPUT L", "INPUT R”. Si votre source n'est pas équipée de câbles
RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Il faut alors brancher des câbles haut-parleur de votre source à ces
adaptateurs, puis brancher l'adaptateur sur les borniers RCA.

8. Connectez les câbles des haut-parleurs aux borniers marqués ”SPEAKER”. Attention à bien respecter la polarité. Le ”+” du haut
parleur doit être connecté au ”+” du bornier. Nous vous recommandons d'utiliser un câble de section minimum 4mm2.

9. Vériez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre, vous pouvez
reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : le réglage de sensibilité marqué ”GAIN” sur l'amplicateur doit être en position minimum, dans le sens contraire des

aiguilles d'une montre.

Résolution des problèmes

PROBLÈMES CAUSES SOLUTIONS

Le LED "Power" (rouge) ”REM” n'est pas allimenté en +12V Brancher du +12V au connecteur ”REM”
ne s'allume pas ”+BATT” n'est pas alimenté en +12V Brancher du +12V au connecteur ”+BATT”
La masse est insusante Vérifer la connexion à la masse
Le fusible est cassé Remplacer le fusible en vériant la polarité

Le LED "Power" est allumé Le volume sur la source est à zéro Augmenter le volume sur la source
mais il n'y a pas de son Les câbles haut-parleurs ne sont pas Reprendre les branchements
branchés (ou déconnectés)
Le ”GAIN” est au minimum Monter le gain

Son distordu Le volume sur la source est trop fort Baisser le volume sur la source
Le ”GAIN” est réglé trop haut Réduire le ”GAIN” sur l'amplicateur

Niveau de grave faible Les haut-parleurs sont hors phase Reprendre les branchements en respectant la phase
Vous n'utilisez pas des subs MTX ? Acheter des subs MTX !

Le fusible claque L'ampli est à fond Baisser le volume
Les câbles d'alimentation sont inversés Branchez les en respectant la polarité
L'amplicateur est en panne Retournez le en réparation

www.mtx.com - www.mtx.eu.com

Introducción

Gracias por elegir MTX para alcanzar plenitud de sonido en tu vehículo. Con los amplicadores, altavoces y subs
MTX con conexiones StreetWires podrá eschuchar, sentir y experimentar la música como nunca antes y de la
forma que el artista pretendía cuando se grabó.

Especicaciones :

• Amplicador Monobloque clase D

• Potencia de salida (certicado CEA2006) :

- 800 W RMS x 1 canal a 2 ohmios y THD+N≤1%

- 400 W RMS x 1 canal a 4 ohmios y THD+N≤1%

• Filtro Crossover :

- Filtro Paso-Bajo de 24dB/Octava variable desde 40Hz-200Hz

- Filtro Subsónico de 24dB/Octava variable desde 20Hz-50Hz

• Relación Señal/ruido (1W) : > 78dB

• Distorsión THD+Ruido (1W) : ≤0,5%

• Respuesta en frecuencia (±0,5dB): 20Hz-200Hz

• Máxima Señal de entrada : 6V

• Máxima Sensibilidad : 100mV

• Dimensiones : 383mm x 213mm x 52,5mm

• Corrector de fase 0°-180º:

• Entradas de alta con tecnología Smart Engage (No cecesita remote)

• Control remoto EBC

Características :

• Tecnología XTC (XTANT Cooling) - Un intercambiador térmico regulado provee una ventilación forzada de

aire frio uniforme y constante. La velocidad de los ventiladores es continuamente controlada por la salida del

amplicador, la temperatura de los disipadores y los transformadores. El escape del sipipador interno es po­sicionado estrategicamente para enfriar los transformadores y mantener el máximo rendimiento a todos los
volumenes. Brillante !!!

• Tecnología Adaptive Class-D Tecnology - Patent N°: US06753729 - La energía de conmutación del ampli­cador está constantemente cambiando de rango de frecuencias y alejada del rango de fecuencias FM radio ya
que la carga del amplicador y la salida se incrementa. Esto asegura que los harmónicos no intereran con la
recepción de la radio y no sean captadas por la masa del sistema de audio. Esta mejora considerablemente la
relación señal/ruido y elimina la interfencia generada comunmente por los amplicadores Clase D.

• EAF Technology (Ecient Auto Former) - Patent N°: US05598325 - Nuestro transformador es llamado "Auto
Former", el cual permite usar magnetos más pequeños (-30% a -50%) debido al incremento de energía. El ratio
de giro es incrementado debido a la conexión en serie del devanado primario y secundario. Esto quiere decir
más potencia!!!

• Tecnología Smart Engage™ de Autoencendido - Patente N°: US06556683 - El amplicador conmuta entre
ON y OFF automaticamente cuando se conecta mediante las entradas de "alta". El cable remoto es opcional. No
hay necesidad de cambiar la unidad principal. Gracias MTX !!

• Entradas bi-nivel - La entrada de alto nivel (cable de altavoz) y de línea (RCA) usan la misma conexión de
entrada RCA en el amplicador.

• Conexión de altavoz de 10mm

2

- 2 set de terminales de altavoz son proveidos para doble woofer y aplicacines

de doble bobina. Los conectores positivos y negativos son cableados en paralelo internamente.

• Conectores de alimentación de 50mm

2

- para máxima transferencia de voltaje y corriente, el TH800D es

equipado con conectores de 50mm

2

. Hasta puedes meter el pulgar en esllos !!!

• EBC (Control de bajos externo) - Un control remoto de subwoofer te permite anar el nivel de graves en todo
momento. Está incluido y no hay necesidad de acceder al menú del radioCD para cambiar el preset.

Manual de usuario - TH800D

Panel de control :

Control de ganancia - Este control es usado para parejar la sensibilidad de entrada a una fuente en particular que
estes usando. El rango de ganancia varía de 100mV a 6V.

Ajuste de ganancia

1. Gira el control de ganancia del amplicador a cero (contrario a las agujas del reloj).

2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.

3. Ajusta subiendo el control de ganancia del amplicador hasta notar distorsión.

4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.

5. El amplicador está ahora calibrado con la salida de la fuente.

ATENCIÓN: Nunca ajuste el control de ganancia sin un subwoofer conectado. Esto
puede dañar el amplicador..

Control de frecuencia x-over paso bajo - Este control es usado para seleccionar la frecuencia de corte deseada.
Ésta puede ser ajustada entre 40Hz y 200Hz.

Control Sobsónico de frecuencia - Este control es usado para seleccionar la frecuencia subsónica de corte (ltro
paso alto). Esta frecuencia puede ser ajustada entre 20Hz y 50Hz. El ltro subsónico protege el subwoofer de
frecuencias demasiado bajas que puedan dañarlo. Muy útil en cajas reex.

Control de fase - Para alinear los graves del Sub con los de tus vías delanteras, trata de variar la fase del subwoofer
de 0º a 180º. Mantén la respuesta maás potente de graves. Este switch es utilizable en modo puente.

Power On: Este led está en rojo cuando el amplicador está encendido. Para protecciones de "corto" o térmicas,
ver puntos 9 y 10.

Panel de control (Top)

Panel de conectores (Lateral)

www.mtx.com - www.mtx.eu.com

Panel de conectores :

Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan
salida de RCA o de línea. Se requiere una fuente de al menos una salida de
100mV para un correcto funcionamiento.
El uso de cables trenzados de alta calidad es recomendado para evitar que

ruidos entren en el sistema.

Entradas de alto nivel :

Los amplicadores MTX permiten entradas de alto nivel a través de las co-

nexiones RCA usando los adaptadores de alto nivel proporcionados. Justo
conecta las conexiones de altavoz de la fuente a estos adaptadores.

Terminales de altavoz - Conecta tu subwoofer(s) a estos terminales. Si está
usando dos subwoofers o uno doble bobina, respecta la fase. Atención: Los
dos conectores (+) están cableados en paralelo internamente en el amplicador. También los negativos.

Protección térmica - El Led se volverá rojo cuando el amplicador alcance los 100º. Este Led también se volverá
rojo cuando la tensión a la fuente de alimentación baja de 9V o está por encima de 16.2V.

Protección de cortocircuito - Este Led se iluminará en amarillo cuando la salida de altavoces esté cortocircuitada.
Sin señal, este led también puede permanecer amarillo si la salida de altavoces está cortocircuitada.

Fusibles - Cuando un fusible se quema, reemplazalo por uno con el mismo valor. Nunca por uno de un valor

superior.

(+12) Terminales de alimentación - Esta es la principal entrada de potencia del amplicador y debe ser conectada
directamente al terminal positivo de la batería. Ten cuidado cuando pases este cable por el vehículo. Trata de evi­tar pasarlo cable por el mismo lado que los de señal RCA de entrada del amplicador, de antena u otros equipos
sensibles ya que la gran corriente que circul apor este cable puede crear ruidos inductivos en nuestro sistema
de audio. Es también muy importante tener una conexión muy fuerte para asegurarnos pmáximo rendimiento.
Recomendamos usar cable de alimentación de 50mm2 con el amplicador TH800D.

Terminal remote - El amplicador puede ser encendido aplicándo 12V a este terminal. Normalmente este voltaje
es suministrado desde la fuente mediante un cable etiquetado como "remote" o "antena eléctrica".

Terminal de tierra - Una buena toma de tierra es requerida para que el amplicador opere correctamente. Un ca­ble corto de la misma sección que el (+) debe ser conectado del terminal negativo al chasis del vehículo. Siempre
se debe lijar cualquier supercie pintada donde se vaya a conectar para un buen contacto metálico al chasis.

EBC (External Bass Control) - Este control remoto de nivel de sub puede ser instalado en cualquier localizazción
dentro del vehículo para ajustes remoto. Este control está incluido.

Manual de usuario - TH800D

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Instalación y montaje

MTX recomienda que un instalador autorizado de MTX haga la instalación
de tu amplicador Thunder. Cualquier variación de las especicaciones
recomendadas en la conexión del amplicador podría dañar seriamente
el amplicador, altavoces y/o el sistema eléctrico del vehículo. Por favor

verica dos veces las conexiones antes de encender el sistema.

1. Desconecta el terminal negativo de la batería del vehículo.

2. Determina el lugar de montaje del amplicador MTX Thunder. Recuerda que tiene que haber suciente ventilación
en la parte de los disipadores del amplicador para asegurar un buen refrigeramiento. Marca primero y luego haz los
agujeros donde irán montado el amplicador. Antes de esto asegurate de que el cableado del vehículo, líneas de aire/gas,
cables de freno, depósito de gasolina, etc...están seguros y no interferirán en la instalación.

3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para evitar que
el cable se dañe debido a la supercie alada del pasamuros. Pasa el cable al interior del vehículo y conéctalo al terminal
+BATT del amplicador. Deja el cable desconectado en la parte de la batería. NOTA: Asegurate de usar la correcta sección
de cable para los terminale spositivo y negativo (misma sección)

4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocircuito o
accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas. Luego conecta el
cable de alimentación positivo al terminal positivo de la batería.

5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto. Conecta el
cable de masa a este punto y el otro al terminal negativo de alimentación del amplicador MTX Thunder.

6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplicador. Si la fuente no tiene un
terminal de remote especíco, puedes utilizar la señal de alimentación de la antena de la fuente.

7. Conecta los cables RCA de la fuente a las entradas bi-nivel del amplicador. Tanto las entradas de "alta" como las de
"baja" pueden ser utlizadas. Asegurate de alejar o aislar los cables de señal de los de alimentación y los del vehículo. Usa
cable trenzado de alta calidad en las conexiones para evitar la radioación e intrusión de ruido en nuestro sistema de

audio.

• Conexiones RCA: Si la fuente tiene salidas de RCA, simplemente conéctalos a la entrada RCA del amplicador.

• Conexiones de nivel de altavoz: Si la fuente no tiene salidas de RCA, la señal de salida de altavoces puede ser usada
mediante el adaptador de alto nivel-RCA conectándolo al cableado de altavoces tresreos del vehículo. Conecta el cable
(-) de altavoz izquierdo al cable verde/negro del adaptador. Conecta el cable (+) del altavoz izquierdo al cable verde. Haz
lo mismo con el altavoz derecho usando el cable morado. Ajpra conecta los RCA a las entradas del amplicador.

8. Conecta tus altavoces a los terminales de altavoz del amplicador MTX Thunder usando cable con una sección adecua­da, uno positivo y uno negativo para un solo woofer, hay terminales extra positivo y negativo para una conguración de
doble woofer. El amplicador puede manejar hasta una impedancia mínima de 2 Ohm.

9. Verica dos veces tos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo es
correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a ajustar el am-

plicador.

Nota: Asegurate de que la ganancia del amplicador está a cero (totalmente en contra de las manillas de reloj) antes de

proceder a los ajustes.

Posibles problemas encontrados

Problema Causa Solución

Falta de indicación de LED Falta de indicación de LED Suministra +12V al terminal
Falta de +12V en la conexión de alimentación Suministra +12V al terminal
Falta o insuciencia en la conexión a masa Verica la conexión a masa
Fusible de alimentación dañado Reemplaza el fusible
POWER LED "ON", no salida Volumen de la fuente en o Incrementa el volumen de la fuente
Conexión de altavoces no realizada Realiza la conexión de altavoces
Control de ganancia del amplicador OFF Sube ganancia
Unidades de procesado de señal OFF Suministra potencia al
procesador de señal
Todos los altavoces dañados Reemplaza los altavoces
Distorsión de salida Volumen de la fuente demasiado alto Baja volumen de la fuente
Ganancia de amplicador demasiado alta Baja ganacia del amplicador
Balance invertido Cableado L y R invertido Cableado de altavoces con correcta
orientación
Entradas de RCA invertidas Invierte las entradas de RCA
El Bajo es debil Polaridad de altavoces invertida Cablea los altavoces con la polaridad

correcta
MTX woofers no son usados Compra woofers MTX

Fusibles dañados Excesivo nivel de salida Baja el volumen
Amplicador defectuoso Mándalo al servicio técnico

www.mtx.com - www.mtx.eu.com

Einleitung

Vielen Dank, dass Sie sich für MTX entschieden haben. Mit einem MTX Verstärker, Lautsprechern, Subwoofer und
StreetWires Verkabelung erreichen Sie das optimale Klangerlebnis.

Technische Daten :

• Mono ClassD Verstärker

• CEA2006 zertizierte Ausgangsleistung :

- 1 x 800 Watt RMS an 2 Ohm bei THD+N ≤1%

- 1 x 400 Watt RMS an 4 Ohm bei THD+N ≤1%

• Frequenzweiche :

- Tiefpass 24dB/Oct variabel von 40Hz bis 200Hz

- Subsonic Filter 24dB/Oct variabel von 20Hz bis 50Hz

• Signal-Rausch-Abstand (1 Watt) : > 78dB

• THD+Noise (Verzerrung) (1 Watt) : ≤0,5%

• Frequenzgang (±0,5dB) : 20Hz-200Hz

• Maximales Eingangssignal : 6V

• Maximale Empndlichkeit : 100mV

• Abmessungen : 383mm x 213mm x 52,5mm

• Phasenschalter 0°-180°

• High Level Eingänge mit Smart Engage Technologie

• EBC Fernbedienung

Features :

• XTC Technologie (XTANT Kühlung) - Ein thermisch regulierter Lüfter verteilt kühle Luft über die zahlreichen
Kühlrippen des Verstärkers. Die Geschwindigkeit des Lüfters wird permanent geregelt und ist abhängig von der
Ausgangsleistung, Temperatur des Kühlkörpers und der Transformatoren. Die Abluft wird zur Kühlung der Trans­formatoren genutzt. Das Ergebnis: Maximale Klangqualität bei jeder Lautstärke. Brilliant !

• Adaptive Class-D Technology - Patent N°: US06753729 - Mit dieser Technologie wird die Schaltfrequenz des
Netzteils bei zunehmender Leistung verändert. Dies verhindert Interferenzen, die sonst durch Class D bedingt
sind. Das Prinzip dahinter: Die Trennung des Musiksignals von Radiointerferenzen. Mit der adaptiven ClassD
Technologie werden Störungen in diesem Bereich auf Null reduziert. Die Klangqualität wird maximiert. Ohne
diese Technologie wären Störungen deutlich hörbar und die Klangqualität entsprechend getrübt.

• EAF Technology (Ecient Auto Former) - Patent N°: US05598325 - Unser Transformator nennt sich "Auto
Former". Dieser erlaubt es uns aufgrund des höheren Wirkungsgrades mit einem kleineren Magnetfeld zu arbei­ten (-30% bis -50%). Ebenso haben wir das Windungszahlverhältnis verbessert. Das Ergebnis: Mehr Leistung!

• Smart Engage™ Technology - Patent N°: US06556683 - Der Verstärker schaltet sich automatisch ein und aus
sobald die High Level Eingänge benutzt werden. Das Remote Kabel ist dann optioanl. Das bedeutet: Sie brau­chen nicht nach einem Remote-Kabel zu suchen oder das Radio auszubauen. Das spart Zeit und Nerven!

• Bi-Level Inputs - High level inputs (Speaker cables) and line level inputs (RCA) utilize the same RCA type input

connections on the amp.

• 10mm2 Lautsprecheranschlüsse – Doppelte Lautsprecheranschlüsse erleichtern den Anschluss von zwei
Subwoofern oder von Subwoofern mit Doppelschwingspule. Die Anschlüsse sind intern parallel gelegt.

• 50mm2 Stromanschlüsse - Maximale Spannung und Stromuss dank der 50mm2 Anschlüsse der TH800D.

Daumendick....

• EBC - (External Bass Control) - Eine Subwoofer Fernbedienung mit 6m Kabel ist bereits im Lieferumfang und
ermöglicht die Einstellung des Bass-Pegels direkt vom Fahrersitz. Sparen Sie sich die Einstellung über die kom­plizierten Menüs Ihres Radios.

Bedienungsanleitung - TH800D

Einstellungen :

Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempndlichkeit des Verstärkers and die Ausgangs­spannung Ihres Radios anzupassen. Die mögliche Empndlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn)
und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)

2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke

3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten

4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.

5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.

Achtung: Verändern Sie niemals die Pegeleinstellung, wenn kein Subwoofer ange­schlossen ist. Dies würde den Verstärker beschädigen...

Tiefpass Frequenzeinstellung - Dieser Regler stellt die gewünschte Trennfrequenz des Tiefpasslters ein. Die
Frequenz ist von 40Hz bis 200 Hz einstellbar.

Subsonic Filter Einstellung – Dieser Regler ermöglicht die Einstellung der Frequenz des Subsoniclters (Hoch­pass). Dieser Filter schützt den Subwoofer vor zu tiefen Frequenzen, die diesen beschädigen könnten.

Phasenschalter – Zur perfekten Anpassung des Subwoofers an die Frontlautsprecher. Versuchen Sie die Phase
von 0° auf 180° zu schalten und hören Sie sich das Ergebnis an. Entscheiden Sie sich für die Einstellung bei der
der Basspegel höher ist. Auch im gebrückten Modus ist diese Einstellmöglichkeit sehr hilfreich..

Statusanzeige: die LED leuchtet rot wenn der Verstärker eingeschaltet ist. Angaben zu Überhitzung oder Kurz­schluss nden Sie unter Punkt 9 und 10

Einstellungen (oben)

Anschlussleiste (seitlich)

www.mtx.com - www.mtx.eu.com

Bedienungsanleitung - TH800D

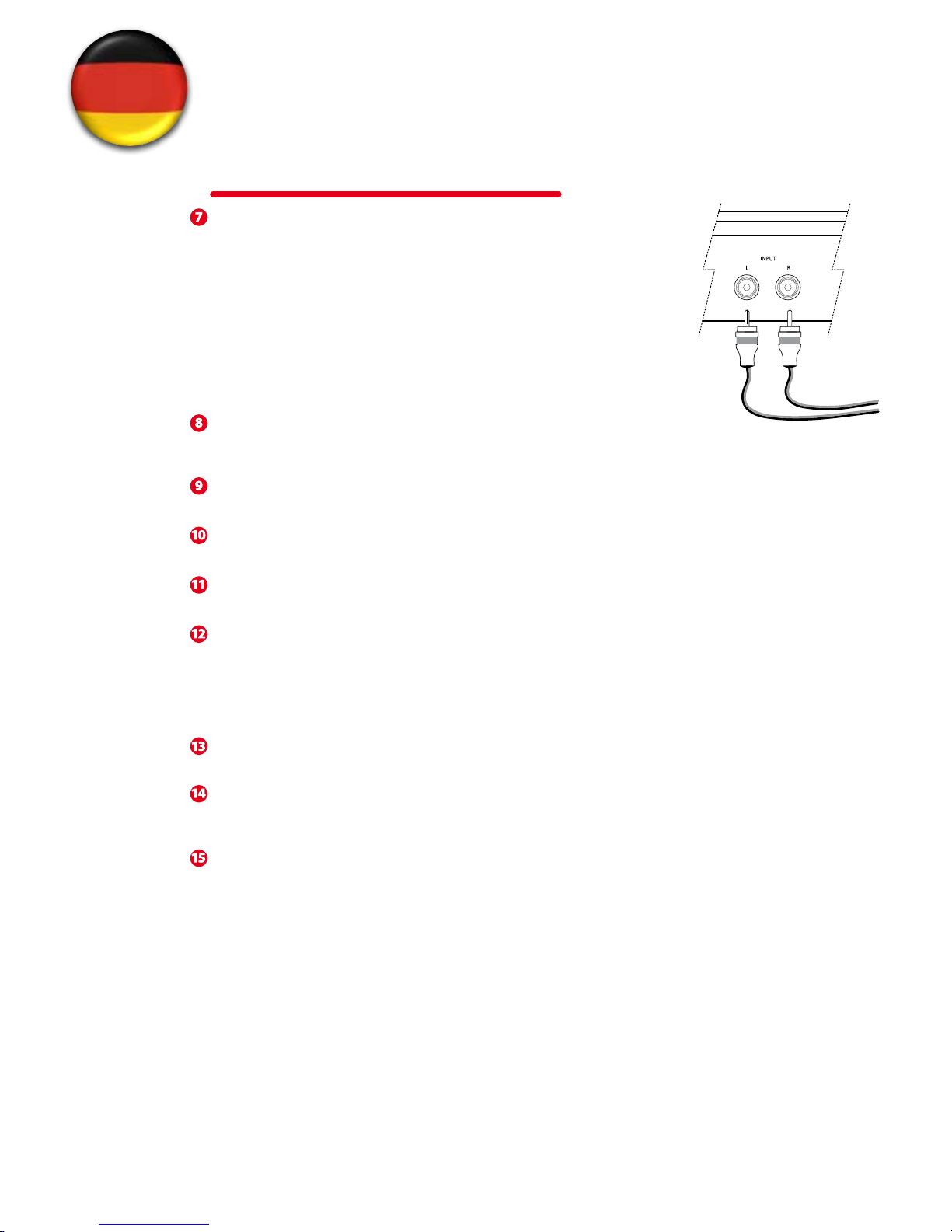

Anschlussleiste :

Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinch­ausgänge oder Hochpegelausgänge verfügen. Für einen
einwandfreien Betrieb sind mind. 100mV Spannung des Radios erforderlich.
Um ungewünschte Störgeräusche zu

vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit “Twisted Pair”
Aufbau.

Hochpegel-Eingänge :

MTX Verstärker erlauben den Hochpegel-Anschluss über die Cinch-Eingänge.
Schliessen Sie die Lautsprecherausgänge Ihres Radios einfach mit den mitge-

lieferten Adaptern an.

Lautsprecheranschlüsse - Schliessen hier Ihre(n) Subwoofer an. Achten Sie bei zwei
Subwoofern oder Doppelschwingspule auf die Phase.
Achtung : Die beide (+) Anschlüsse sind intern parallel geschaltet. Gleiches gilt für die (-) Anschlüsse.

Überhitzungsschutz: die LED wird rot sobald der Verstärker eine Temperatur von 100°C erreicht. Die LED wird ebenfalls rot
wenn die Spannungsversorgung unter 9V oder über 16,2V liegt.

Kurzschluss-Schutzschaltung - die LED blinkt gelb oder leuchtet dauerhaft gelb wenn an den Lautsprecherausgängen
ein Kurzschluss anliegt.

Sicherungen - Sollte eine Sicherung durchbrennen so ersetzten Sie diese mit einer neuen Sicherung des gleichen Wertes.
Verwenden Sie niemals eine Sicherung mit einem höheren Wert.

(+12) Power Terminal - Dies ist der Stromanschluss des Verstärkers. Dieser muss – um einen optimalen Betrieb sicherzu­stellen – direkt mit dem Pluspol der Batterie verbunden werden. Seien Sie beim Verlegen des Kabels vorsichtig und ver­meiden Sie es, dass Kabel entlang der Cinch-, Antennenleitung oder anderer empndlicher Komponentenzu verlegen.
Der besonders starke Stromuss in diesem Kabel könnte zu Störgeräuschen im Audiosystem führen. Auch eine feste
Verbindung des Kabels ist sehr wichtig, um maximale Leistung zu erzielen. Wir empfehlen für den MTX TH800D Verstärker
einen Kabelquerschnitt von 50mm2.

Remote-Anschluss - Liegen hier 12 Volt an, so schaltet der Verstärker ein. Nutzen Sie hierzu den „Remote“­Ausgang oder den Ausgang für die elektrische Antenne des Radios.

Masseanschluss - Ein guter Massepunkt ist für die maximale Leistung des Verstärkers sehr wichtig. Ein möglichst kurzes
Kabel mit dem gleichen Querschnitt, der auch für das Stromkabel verwendet wird, verbinden Sie direkt mit der Fahrzeug­karosserie. Entfernen Sie an dieser Stelle den Lack um das Massekabel mit dem blanken Metall zu verbinden.

EBC Anschluss (External Bass Control) - Zum Anschluss der mitgelieferten Bassfernbedienung. Mit dieser Fernbedienung
können Sie den Basspegel vom Fahrersitz aus einstellen.

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Installation & Befestigung

MTX empehlt den Einbau Ihrer Thunder Endstufe durch einen authori­sierten MTX Fachhändler. Etwaige Abweichungen von den hier gezeigten
Anschlussmöglichkeiten können zu ernsthaften Schäden an der Endstufe,
den Lautsprechern und/oder der Fahrzeugelektrik führen. Bitte prüfen Sie
die Anschlüsse daher sehr genau, bevor Sie Ihr System einschalten.

1. Klemmen Sie den Minuspol der Batterie ab.

2. Suchen Sie nach einem geeigneten Einbauort für Ihren MTX XTHUNDER Verstärker. Bedenken Sie hierbei, dass aus­reichende Luftzufuhr am KühlkoÅNrper vorhanden ist, um eine entsprechende Kühlung des Verstärkers sicherzustellen.
Schrauben Sie Ihren MTX XTHUNDER Verstärker nun fest. Markieren Sie die Einbaulöcher des Verstärkers und bohren Sie
die Löcher. Bevor sie Löcher bohren, stellen Sie unbedingt sicher, dass keine Fahrzeugkabel, Gasleitungen, Bremsleitung,
der Tank o.ä. im Wege sind und Schaden nehmen könnten.

3. Verlegen Sie nun ein positives Stromkabel von der Batterie (noch nicht anschließen) durch den Innenraum des Fahrzeu­ges und schließen Sie dieses an das Terminal +BATT des Verstärkers an. Verwenden Sie an etwaigen scharfen Kanten eine
Gummihülle oder ähnliches um eine Beschädigung des Kabels zu vermeiden. Schließen Sie das Kabel noch nicht an die
Batterie an. Achten Sie unbedingt auf den richtigen Kabelquerschnitt sowohl für die Plus- als auch für die Minusleitung.

4. Installieren Sie eine Sicherung mit einem max. Abstand von 20cm zur Batterie. Dies ist für Ihre und die Sicherheit des
Fahrzeuges sehr wichtig. Stellen Sie sicher, dass die Sicherung ausgeschaltet ist oder die Sicherung aus dem Halter ent­fernt ist solange noch nicht alle Anschlüsse fertiggestellt sind. Schließen Sie nun das positive Stromkabel an das positive
Batterieterminal an.

5. Finden Sie nun eine gute Stelle für den Massepunkt an der Fahrzeugkarosserie und entfernen Sie an dieser Stelle den
Lack bis Sie an der Stelle blankes Metall sehen. Schließen Sie das Massekabel an diesem Punkt an und verbinden Sie das
andere Ende mit dem GND Terminal Ihres MTX THUNDER Verstärkers.

6. Verbinden Sie ein Remote-Kabel von Ihrem Radio (Remoteausgang) mit dem Remote Terminal Ihres MTX THUNDER
Verstärkers. Sollte Ihr Radio über keinen Remoteausgang verfügen, so können Sie auch den Anschluss für die elektrische

Antenne verwenden.

7. Schliessen Sie die Cinchkabel Ihres Radios an die RCA Eingänge Ihres MTX Thunder Verstärkers an. Sie können Hoch­oder Tiefpegel -Signale verwenden. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln oder der Fahrzeugelektro­nik. Verwenden Sie hochwertiges, verdrilltes “Twisted Pair” Kabel. Dadurch vermeiden Sie Störgeräusche im Audiosignal.

• Verwendung der RCA Anschlüsse: Verfügt Ihr Radio über Cinchausgänge? Dann schliessen Sie diese einfach an die RCA
Eingänge des Verstärkers an.

• Verwendung der Hochpegel-Eingänge: Sollte Ihr Radio keine Cinchausgänge haben, können Sie ein Hochpegel-Signal
verwenden. Verwenden Sie hierzu die mitgelieferten RCA Adapter und verbinden Sie die Kabelenden mit den Anschlüs­sen der Hecklautsprecher. Verbinden Sie das linke Negativkabel mit dem grünen, schwarz gestreiften Kabel des Adapters.
Verbinden Sie das linke Positivkabel mit dem grünen Kabel des Adapters. Gehen Sie bei dem rechten Lautsprecher ge­nauso vor und verwenden hier das lila Kabel.

8. Schliessen Sie Ihre Lautsprecher an Ihren MTX Thunder Verstärker an und verwenden Sie hierbei den korrekten Kabel­querschnitt. Der Verstärker hat zwei Lautsprecheranschlüsse die intern parallel gelegt sind. Dies erleichtert den Anschluss
eines zweiten Woofers. Die minimale Impedanz liegt bei 2 Ohm.

9. Prüfen Sie nun nochmals alle Installationsschritte auf korrekte Ausführung – insbesondere die Verkabelung und den
korrekten Anschluss der Komponenten. Wenn alles korrekt ist, schließen Sie den Minuspol der Batterie wieder an, schal­ten Ihre Sicherung ein oder legen eine Sicherung in den Sicherungshalter.

Anmerkung : Bevor Sie mit den weiteren Einstellungen fortfahren stellen Sie sicher, dass der Pegelregler des Verstärkers
auf Null steht (gegen den Uhrzeigersinn).

Problemlösung

PROBLEM Ursache Lösung

LED leuchtet nicht Kein +12V Remotesignal Schließen Sie die Remoteleitung an (+12V)
Kein +12V Stromanschluss Schließen Sie +12V an
Schlechte Masseverbindung Überprüfen Sie die Masseverbindung
Sicherung defekt Ersetzen Sie die Sicherung
LED an, kein Ton Radiolautstärke auf Null Erhöhen Sie die Radiolautstärke
Lautsprecheranschlüsse fehlen Verbinden Sie die Lautsprecherkabel
Pegelregler and Endstufe auf Null Erhöhen Sie den Pegel
Signalprozessor nicht eingeschaltet Versorgen Sie den Prozessor mit Strom
Lautsprecher defekt Ersetzen Sie die Lautsprecher
Verzerrungen Lautstärke zu hoch Verringern Sie die Lautstärke
Pegelregler des Verstärkers zu hoch Verringern Sie den Pegel
Schwacher Bass Lautsprecher außer Phase Verkabeln Sie die Lautsprecher mit

der korrekten Phase

Keine MTX woofer MTX Subwoofer kaufen
Verbrannte Sicherungen Extreme Ausgangspegel Verringern Sie die Lautstärke
Verstärker defekt Bringen Sie den Verstärker zum Service

www.mtx.com - www.mtx.eu.com

Introduzione

Grazie per aver scelto MTX per ottenere il massimo dal vostro impianto audio. Un amplicatore MTX, abbinato a
subwoofers ed altopatlanti MTX, consente di ascoltare la musica proprio come nelle intenzioni dell'artista.

Caratteristiche :

• Amplicatore monoblocco in classe D

• Potenza (certicata CEA2006) :

- 1 x 800 watts RMS a 2 ohm e THD+N ≤1%

- 1 x 400 watts RMS a 4 ohm e THD+N ≤1%

• Crossover :

- Passa Basso regolabile 40-200 Hz con pendenza 24dB/Ottava

- Filtro Subsonico variabile 20Hz to 50Hz con pendenza 24dB/Ottava

• Rapporto Segnale/Rumore (1 watt) : > 78dB

• Distorsione Armonica Totale (1 watt) : ≤0,5%

• Risposta in Frequenza (±0,5dB) : 20Hz-200Hz

• Massimo Segnale in Ingresso : 6V

• Sensibilità Massima : 100mV

• Dimensioni : 383mm x 213mm x 52,5mm

• Selettore di fase 0°-180°

• Ingressi ad Alto Livello con tecnologia Smart Engage

• Controllo Remoto EBC

Features :

• Tecnologia XTC (XTANT Cooling) - Un sistema di rareddamento termo regolato fornisce aria fredda uni­formemente. La velocità della ventola è controllata in continuo dalla potenza erogata e dalla temperatura del
dissipatore e dei trasformatori. L'uscita dell'aria dal dissipatore è posizionata in modo tale da rareddare i tra-

sformatori.

• Tecnologia Adaptive Class D - Brevetto N°: US06753729 - La tecnologia switching può causare interferenze
nelle frequenze tipiche delle trasmissioni FM e questi disturbi del segnale possono a sua volta essere amplicati.
La tecnologia Adaptive Class D assicura che le armoniche non interferiscano con la ricezione radio e che non
disturbino il segnale attraverso il collegamento di massa. Questo migliora il rapporto segnale/rumore e elimina
le comuni interferenze tipiche degli amplicatori in Classe D.

• Tecnologia EAF (Ecient Auto Former) - Brevetto N°: US05598325 - Il nostro trasformatore denominato
"Auto Former" grazie ad una aumentata ecienza ci consente l'utilizzo di ferriti più piccole (circa 30-50% in
meno). Il rendimentro delle spire è decisamente migliorato da una speciale connessione in serie tra l'avvolgi-

mento primario e il secondario.

• Smart Engage™ Technology - Brevetto N°: US06556683 - The amp switches on and o automatically when

connected with high level inputs. No need for a remote turn on wire from under the dashboard. No need to

remove the head unit. Thanks MTX !

• Doppi Ingressi - Gli ingressi ad alto livello utilizzano lo stesso ingresso RCA dell'ingresso di linea. Perché? Per-
ché possiamo…

• Terminali altoparlanti - Due set di terminali altoparlanti equipaggiano l'amplicatore per utilizzare più
subwoofers o subwoofers a doppia bobina. I due connettori (+) sono collegati internamente in parallelo. Stessa
cosa per i connettori (-). Molto utile !

• Connettori per cavi da 50mm2 - Per gestire al meglio la trasmissione di corrente l'amplicatore TH800D è

equipaggiato con connettori per cavi no a 50mm2.

• EBC (External Bass Control) - Un controllo remoto, fornito di serie con un cavo di 6 metri, permette di control-
lare il livello del subwoofer dal sedile.

Manuale Istruzioni - TH800D

Pannello Controlli :

Controllo Gain - Si utilizza per armonizzare la sensibiltà di uscita dell'autoradio con la sensibilità di ingresso
dell'amplicatore. Regolabile da 100mV a 6V input in senso antiorario.

Regolazione del Gain

1. Gira il controllo del gain completamente in senso antiorario

2. Regola il volume della sorgente approssimativamente a 3/4 del massimo.

3. Gira il controllo del gain progressivamente in senso no a che non senti distorsione.

4. Ruota lentamente indietro il controllo del gain no a che la distorsione scompare

5. L'amplicatore adesso è calibrato sull'uscita della sorgente.

Warning : Never adjust the gain control without a subwoofer connected.
This will damage the amp...

Scelta del taglio di frequenza Passa Basso - Può essere scelta, tramite questo controllo, nella gamma tra 40Hz e
200 Hz.

Controllo della frequenza del Filtro Subsonico - può essere scelta nell’intervallo tra 20 e 50 Hz. Il ltro subsonico
protegge il subwoofer dalle frequenze troppo basse che possono danneggiarlo. Utile soprattutto nelle applica­zioni reex.

Selettore di Fase - Per armonizzare la riproduzione del subwoofer con quella degli altoparlanti frontali prova a
variare la fase del subwoofer da 0° a 180°. Questo selettore è molto utile soprattutto in modalità a ponte.

Accensione: il Led è rosso quando l’amplicatore è acceso. Per le protezioni termiche o di corto circuito vai ai
punti 9 e 10

Pannello Controlli (Sopra)

Pannello Connettori (Lato)

www.mtx.com - www.mtx.eu.com

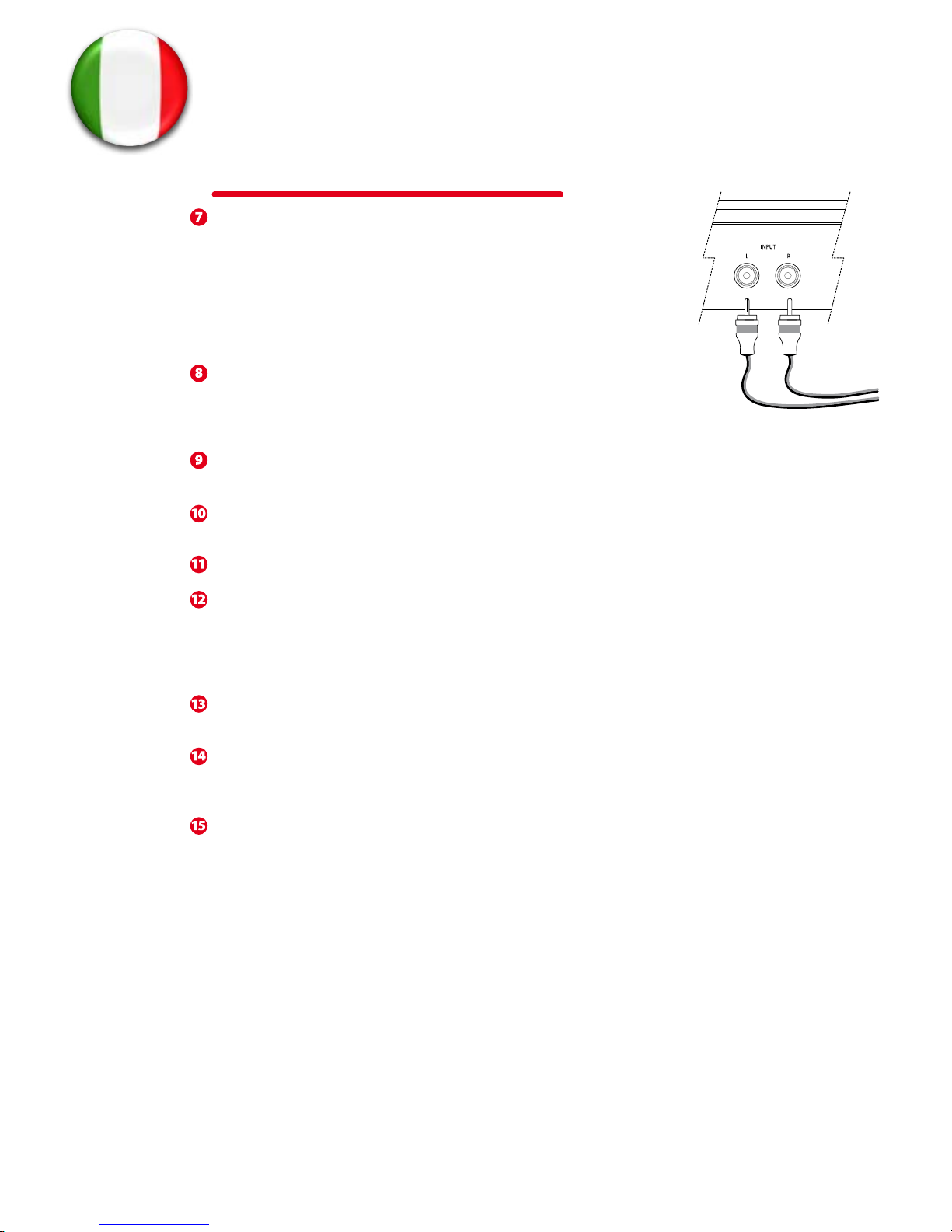

Pannello Connesioni :

Ingressi RCA - Da utilizzare con sorgenti con uscita di linea RCA. E’ raccoman­dabile usare sorgenti con un livello di uscita minimo di 100mV
L’utilizzo di cavi di segnale RCA di buona qualità riduce la possibilità di disturbi

in ingresso.

Ingressi ad Alto Livello :

Gli amplicatori MTX permettono un collegamento ad alto livello attraverso
gli ingressi a basso livello RCA tramite l’adattatore fornito in dotazione.

Terminali Altoparlanti - Collega il subwoofer a questi terminali. Se utilizzi più

di un subwoofers od un subwoofer a doppia bobina, rispetta la fase.

Attenzione : I due connettori (+) sono collegati in parallelo nell'amplicatore.
Lo stesso vale per i connettori (-).

Protezione Termica - il LED si accende di rosso quando l'amplicatore raggiunge i 100°C. Questo led si accende di
rosso anche quando la tensione di alimentazione è inferiore a 9V o superiore a 16,2v.

Protezione Corto Circuiti - Questo LED lampeggia in giallo in caso di corto circuito altoparlanti. Questo led, in
assenza di segnale, lampeggia giallo quando l'uscita altoparlanti è in corto.

Fusibili - quando un fusibile salta, sostituitelo con uno del medesimo valore.

Terminale (+12) - Questo è il terminale di alimentazione dell'amplicatore e deve essere collegato direttamente
al terminale positivo della batteria. Posiziona il cavo per questo collegamento lontano dai cavi di segnale, dai
cavi antenna e da dispositivi sensibili poichè la gran quantità di corrente che passa da questo cavo può generare
disturbi. E' molto importante anche eettuare connessioni strette e solide per ottenere le massime prestazioni.
Per l'alimentazione del modello MTX TH800D raccomandiamo cavi di sezione non inferiore a 50mm2.

Terminale Remote - L'amplicatore si accende applicando 12V a questo terminale.Solitamente la tensione è for­nita da un cavo della sorgente marcato"remote" o "antenna".

Terminale di massa - Una buona connessione di massa è fondamentale per le migliori prestazioni. Utilizzare un
cavo della medesima sezione di quella usata per il cavo di alimentazione e attaccarsi direttamente allo chassis

della vettura, in un punto opportunamente sverniciato per mettere a nudo il metallo.

Ingresso EBC port (External Bass Control) - Si tratta di un dispositivo per la regolazione a distanza del subwoofer
che può essere installato ovunque nell'abitacolo. E' incluso nella confezione.

Manuale Istruzioni - TH800D

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Installazione e Montaggio

MTX si raccomanda di far installare i propri amplicatori da un installatore

MTX autorizzato.
Qualsiasi cambiamento rispetto i collegamenti illustrati può causare seri danni all'amplicatore, agli altoparlanti e/o al

sistema elettrico della vettura. Controlla le connsessioni almeno due volte prima di accendere l'impianto.

1. Disconnetti la connessione di massa della batteria.

2. Scegli il punto giusto per installare l'amplicatore assicurandoti che un adeguato usso d'aria possa rareddare il dissi-

patore. Prima di eettuare fori sulla vettura assicurati di non interferire con con cavi, circuiti, serbatoio ecc.

3. Posiziona un cavo di alimentazione che possa collegare il terminale(+) della batteria al terminale +BATT dell'ampli­catore. Per il momento, non collegare il cavo al terminale positivo (+) della batteria. Nota: usa cavi di sezione adeguata e
dello stesso diametro per l'alimentazione e per la massa.

4. Installa un fusibile di linea entro ad una distanza non superiore a 20 cm. Dalla batteria: ciò riduce realmente il rischio di

dannio al veicolo in caso di corto circuito o incidente. Assicurati che il abbassa realmente

5. Trova un buon punto di massa sullo chassis del veicolo e rimuovi la vernice mettendo a nudo il metallo. Collega a que­sto punto un capo del cavo di massa e l'altro capo al terminale GND dell'amplicatore.

6. Collega un cavo di accensione dalla sorgente all terminale Remote dell'amplicatore.Se la sorgente non ha un cavo

dedicato alla accensione puoi connetterti al cavo antenna della sorgente.

7. Collega i cavi RCA dalla sorgente ai connettori RCA Bi-level dell'amplicatore. Può essere utilizzato sia il segnale a basso
che ad alto livello.Posiziona i cavi di segnale lontano dai cavi di alimentazione. <Usa cavi di segnale di alta qualità per

diminuire la possibilità di disturbi nel sistema.

• Connessioni RCA : se la sorgente è provvista di uscita RCA collega un cavo di segnale all'ingresso RCA dell'amplicato­re.

• Utilizzo dei Speaker Level Connections : se la sorgente non ha uscite RCA si può utilizzare un segnale ad alto livello
utilizzando l’adattatore di segnale RCA in dotazione e collegandolo ai cavi degli altoparlanti posteriori del veicolo.Collega
il cavo negativo dell’altoparlante sinistro al cavo verde con striscia nera dell’ adatta- tore. Collega il cavo positivo dell’
alto- parlante sinistro al cavo verde dell’adattatore. Fai lo stesso con i cavi dell’altoparlante destro utilizzando il cavo viola.
Collega l’adattatore all’amplicatore.

8. Collega gli altoparlanti all’amplicatore con cavi di sezione adeguata. L’amplicatore ha due terminali in parallelo per

gli altoparlanti, un positivo ed un negativo per un singolo altoparlante e un secondo paio di terminali positivo e negativo

per l’utilizzo di due sub. L’impedenza minima consentita è 2 Ohm.

9. Controlla almeno due volte tutti i passaggi della installazione, in particolare le connessioni. Se è tutto corretto, ricollega
il cavo di massa, sistema il fusibile nel portafusibile di linea e inizia a settare l’amplicatore.

Nota : assicurati che il Gain sia tutto girato in senso anti orario prima di procedere al settaggio.

Ricerca delle Anomalie

Problema Causa Soluzione

Nessuna Indicazione Manca l’alimentazione alla connessione Dai corrente al cavo remote

dai Led remote

Niente alimentazione al connettore positivo Dai alimentazione al positivo batteria
Connessione di massa insuciente Verica le connessioni di massa
Fusibile di alimentazione bruciato Sostituire il fusibile
Led acceso ma niente Volume basso della sorgente Aumenta il volume
segnale Connessione altoparlanti non eettuate Eettua le connessioni altoparlanti.
Gain sull’amplicatore al minimo Accendi nuovamente

Controllo spegnale inattivo Alimenta il processore di segnale

Tutti gli altoparlanti bruciati Sostituisci gli altoparlanti
Riproduzione distorta Volume della sorgente troppo alto Volume della sorgente basso
Gain dell’amplicatore troppo alto Gain dell’amplicatore basso
Bilanciamento al contrario Collegamento altoparlanti L+R invertito Collega gli altoparlanti correttamente
Collegamento RCA in ingresso invertito Inverti il collegamento
Bassi deboli Altoparlanti collegati in controfase. Collega gli altoparlanti correttamente
Non stai usando un subwoofer MTX Compra un subwoofer MTX
Fusibili bruciati Livelli di uscita troppo elevati Abbassa il volume
Amplicatore difettoso Spedire il prodotto in assistenza

www.mtx.com - www.mtx.eu.com

Manual de Utilizador - TH800D

Introdução

Obrigado por escolher MTX para alcançar o melhor som no seu carro. Ao incluir amplicadores MTX, altifalantes
MTX compatíveis e subwoofers com conecções StreetWires irá ter melhores condições para ouvir e sentir a ex­periência total da música tal como o artista pretendeu.

Especicações :

• Amplicador Mono Class-D

• Potência de saída certicada CEA2006 :

- 800 watts RMS x 1-canal a 2 ohm e THD+N ≤1%

- 400 watts RMS x 1-canal a 4 ohm e THD+N ≤1%

• Filtro divisor :

- Passa Baixos 24dB/oct variavel de 40Hz a 200Hz

- Filtro subsónico de 24dB/Oct variável de 20Hz a 50Hz

• Relação Sinal/Ruído (1 watt) : >78 dB

• THD+Ruído (Distorção) (1 watt) : ≤0,5%

• Resposta de Frequência (±0,5dB) : 20Hz-200Hz

• Sinal Máximo de Entrada : 6V

• Sensibilidade Máxima : 100mV

• Dimensões : 383mm x 213mm x 52,5mm

• Comutador de Fase 0°-180°

• Entrada de Alto nível com tecnologia "Smart Engage"

• Controlo remoto EBC

Características :

• Tecnologia XTC (XTANT Cooling) - Um ‘intercooler’ termo-regulado fornece ar forçado uniforme através de
alhetas apertadas. A velocidade da ventoinha é continuamente controlada pela saída do amplicador, e pela
temperatura do dissipador e transformadores. O ar que passa pelo dissipador arrefece os transformadores para
manter a máxima performance a altos volumes. Brilhante !

• Adaptive Class-D Technology - Patent N°: US06753729 - A energia de comutação do amplicador varia
constantemente e é removida para longe das frequências de rádio FM . Isto assegura que as harmónicas não
interferem com a recepção de radio e não são recebidas pela massa do sistema de audio. Isto melhora a relação
sinal/ruído e elimina a interferência gerada pelos amplicadores comuns Class-D. Sim, nós temos os melhores

engenheiros !

• EAF Technology (Ecient Auto Former) - Patent N°: US05598325 - O nosso Transformador é um “Auto For-
mer” o que permite usar magnetos menores (-30% to -50%) dada a sua maior eciência. A razão de enrolamento
é melhorada com uma conexão série entre o primário e o secundário. Isto signica maior potência !

• Smart Engadge™ Auto-Turn-On Technology - Patent N°: US06556683 - O amplicador comuta automati-
camente ao ser conectado com entradas de alto nível. O o remoto é opcional. Não precisa de procurar o o
remoto no tablier. Não precisa de remover a unidade fonte original. Obrigado MTX !

• Bi-Level Inputs - As entradas de Alto nível (Speaker) e as de baixo nível (RCA) usam as mesmas conexões tipo
RCA. Porquê ? Porque nós podemos fazê-lo…

• Conexão de Altifalantes 10mm2 - Dois conjuntos de terminais estão disponíveis para aplicações de duplo
woofer ou dupla bobine. Os dois conectores (+) estão em paralelo internamente. O mesmo para os dois conec­tores (-). Útil !

• Conectores de Alimentação 50mm2 -Para máxima voltagem e tranferência de corrente, o seu TH800D está
equipado com conectores de 50mm2. Tão grandes, pode pôr um polegar neles. Enorme !

• EBC (External Bass Control) - Um controlo remoto de subwoofer com 6m que lhe permite anar o nível a
partir do lugar de condução , sempre que quiser. Não precisa de procurar na sua unidade fonte e perder tempo
com menus. Fixe!

Painel de Controlo (Topo) :

Controlo de ganho - Este controlo é usado para adaptar a sensibilidade de entrada do amplicador à unidade
fonte que está a usar. A gama de operação varia entre 100mV e 6V.

Ajustando o ganho :

1. Rode o controlo de ganho até ao mínimo (contra os ponteiros do relógio)

2. Suba o controlo de volume da fonte até cerca de 3⁄4 do máximo.

3. Ajuste para cima o controlo de ganho do amplicador até que ocorra distorção audível.

4. Ajuste para baixo o controlo de ganho do amplicador até que a distorção audível desapareça.

5. O amplicador está agora calibrado para a saída da unidade fonte.

Warning : Never adjust the gain control without a subwoofer connected.
This will damage the amp...

Controlo de frequências do ltro passa baixos - Use este controlo para seleccionar a desejada frequência do ltro
entre 40Hz e 200Hz.

Controlo de ltro Subsónico - Este controlo é usado para seleccionar a desejada frequência de corte subsónica
(passa altos). A frequência pode ser ajustada entre 20Hz e 50Hz. O ltro subsónico proteje o(s) subwoofer(s) con­tra frequências demasiado baixas que podem prejudicar o(s) subwoofer(s). Muito importante com caixas reex.

Comutador de fase - Para conjugar perfeitamente os graves do seu sub com os altifalantes frontais, comute a fase

do seu subwoofer entre 0° e 180°. Escolha a resposta com mais graves. Tambem útil em modo ponte.

Power On : O LED ca encarnado quando o amp estiver ligado. Veja pontos 9 e 10, sobre protecção térmica e

eléctrica.

Painel de Controlo (Topo)

Painel de Conectores (Lado)

www.mtx.com - www.mtx.eu.com

Manual de Utilizador - TH800D

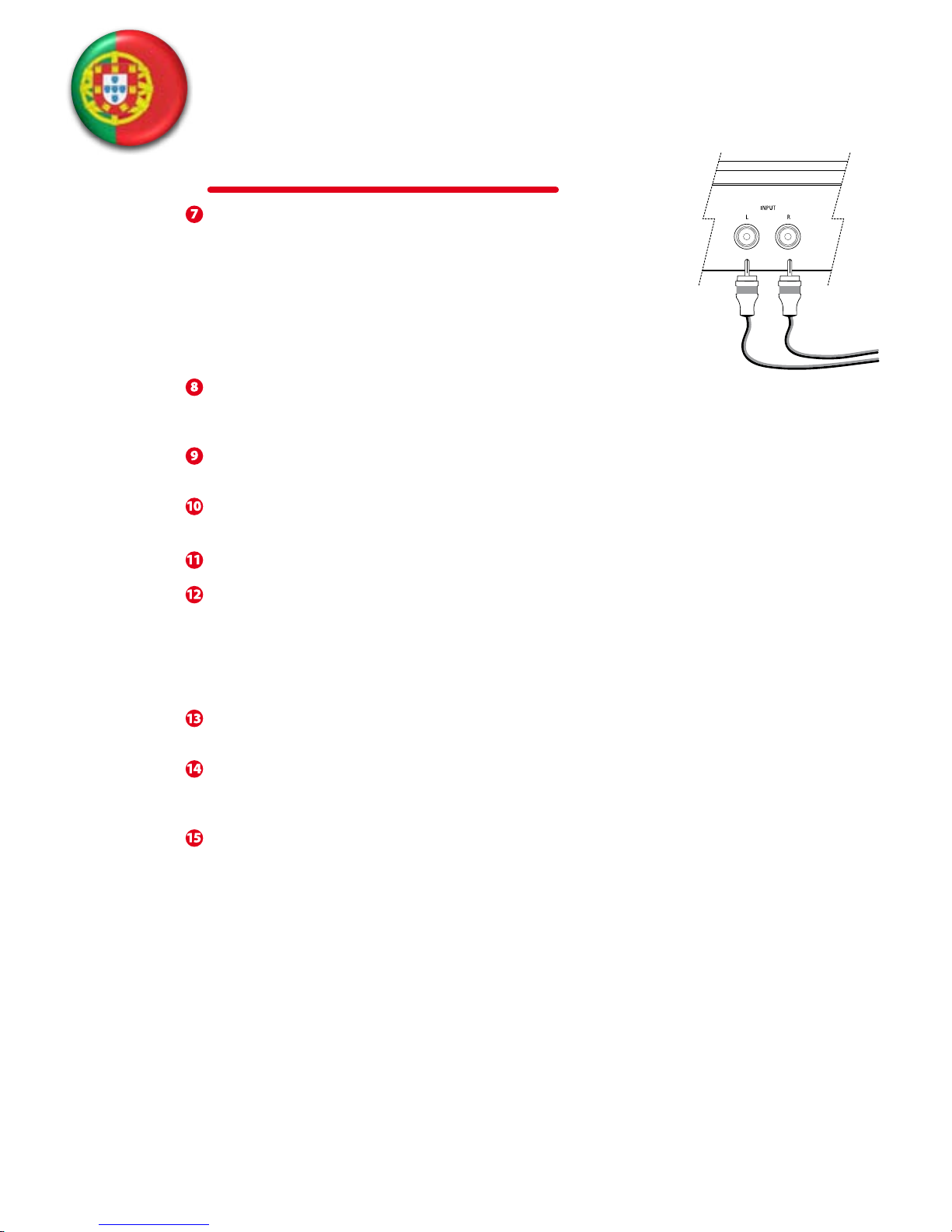

Painel de conectores :

Entradas RCA - Use estes conectores com fontes que tenham saídas de linha
RCA. O nível mínimo de saída deve ser 100mV.
O uso de cabos de par entrançado de alta qualidade é recomendado para di­minuir a possibilidade de ruído radiado poder entar no sistema.

Entradas de alto nível :

Os Amplicadres MTX aceitam entradas de alto nível através dos seus conec­tores RCA desde que se use os adaptadores fornecidos. Só tem que conectar as
saídas de altifalante da sua unidade fonte a estes adaptadores.

Terminais de subwoofers - Conecte o(s) seus(s) subwoofer(s) a estes terminais. Se usar dois subwoofers ou um
que tenha dupla bobine, respeite a fase.
Atenção : Os dois conectores (+), assim como os (-) estão em paralelo no amp.

Protecção Térmica : o LED torna-se encarnado se o amp chegar aos 100°C. Este LED também ca encarnado se a
tensão de alimentação car abaixo de 9V ou acima de 16,2V.

Protecção de curto circuito: este LED piscará amarelo se as saídas de altifalante carem em curto circuito. Sem
sinal, este LED também pode car amarelo se as saídas de altifalante estiverem curto circuitadas.

Fusíveis : se necessário, substitua com fusíveis do mesmo valor. Nunca use um fusível de maior amperagem.

(+12V)Terminal de Alimentação - Esta é a entrada de potência no amplicador e deve se ligada directamente ao
terminal positivo da bateria do carro para que o amp opere devidamente. Use de cuidado quando passar este
cabo ao longo do veículo. Evite que este cabo passe ao lado de cabos RCA, de antena, ou outro equipamento
sensível já que a elevada currente uindo por este cabo pode induzir ruído para dentro do seu sistema. É tam­bém muito importante ter uma conecção de qualidade para a máxima performance. Recomendamos o uso de
cabo de 50mm2 com o MTX TH800D.

Terminal remoto – O amplicador pode ser ligado ao aplicar 12 volts neste terminal. Tipicamente, esta voltagem

é fornecida por um o da unidade fonte marcado “remote” ou “electric antenna”.

Terminal de massa –Uma boa ligação de massa é precisa para a boa operação do seu amplicador. Um cabo cur­to do mesmo calibre do cabo de alimentaçãodeve ser usado para conectar o terminal de massa directamente ao
chassis do veículo. Deve remover a tinta da superfície, expondo o metal limpo onde zer a ligação de massa.

Porta EBC (External Bass Control) - Ligue aqui o controlo remoto de subwoofer, incluído.

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Instalação & Montagem

A MTX recomenda que proceda à instalação do seu novo amplicador
Thunder através de um agente autorizado MTX.
Qualquer desvio das especicações de instalação recomendadas pode
causar prejuízo grave ao amplicador, altifalantes e/ou sistema eléctrico do veículo. Por favor verique muito bem as
conecções antes de ligar o sistema.

1. Desconecte o terminal negativo da bateria do veículo.

2. Determine o local de montagem do seu amp MTX THUNDER. Deve haver suciente uxo de ar pelo dissipador, para
assegurar o arrefecimento. Marque os furos de montagem do amp. Antes de fazer qualquer furo, certique-se que todos
os os e cabos do veículo, asim como tubos de combustível, de travão etc, estão em segurança e não há qualquer inter­ferência com a instalação. Monte o seu amp MTX THUNDER.

3. Passe um cabo de alimentação positivo desde a bateria do veículo usando protecção adequado na travessia de chapas.
Passe pelo interior do veículo até ao terminal +BATT do amp. Por agora, deixe o cabo desconectado da bateria.
Nota : Certique-se que usa o calibre adequado tanto para o terminal positivo como negativo.

4. Instale um quebra circuitos ou fusível dentro 20cm da bateria. Em caso de curto circuito ou acidente, isto diminui efec­tivamente o risco de graves problemas. Até que todas as conecções estejam completas e vericadas, o quebra circuitos
deve estar em O ou o fusível fora do suporte. Agora, pode conectar o seu cabo positivo ao terminal positive da bateria.

5. Encontre um bom ponto de massa no chassis do veículo e remova a tinta, deixando o metal à vista no ponto de con-

tacto. Aperte o cabo de massa ao ponto de contacto point e conecte o outro extremo do cabo de massa ao terminal

GND do seu amp MTX THUNDER.

6. Conecte um o Remote desde a sua unidade fonte até ao terminal do amplicador MTX THUNDER. Se a sua fonte não
tiver um o remote dedicado, pode usar o o de antena motorizada.

7. Conecte os cabos cabos desde a sua unidade fonte aos jacks de entrada RCA do amplicador MTX THUNDER. Pode
usar sinal de baixo ou alto nível (via adaptador). Certique-se que os cabos passam afastados de cabos de alimentação
ou do veículo. Use cabos de par entrançado de qualidade para evitar a entrada de ruído no sistema.

• Usando conecções RCA : Se a unidade fonte tiver saídas RCA outputs, simplesmente ligue um cabo RCA da unidade
fonte para as entrads RCA do amplicador.

• Usando conecções de nível alto (altifalantes): Se a unidade fonte não tiver saídas RCA, um sinal de alto nível pode ser
usado com os adaptadores alto nível/RCA fornecidos, conectando os os expostos à cablagem dos altifalantes traseiros
do veículo. Conecte o o negativo do altifalante esquerdo ao o verde com faixa preta do adapatador fornecido. Conecte
o o positivo do altifalante esquerdo ao o totalmente verde do adaptador. Faça o mesmo como o altifalante direito,
usando o o púpura do adaptador. Pode agora ligar as chas RCA do adaptador ao amplicador.

8. Conecte os seus altifalantes aos terminais de saída de altifalante do seu amp MTX THUNDER usando cabo de calibre
adequado. O amplicador temdois terminais de altiante PARALELOS , um positivo e um negative para aplicações de
woofer simples e um conjunto opcional conguração de duplo woofer. O amp pode atacar cargas com 2 ohm minimo

9. Faça uma vericação dupla a todos os passos anteriores, em particular as conecções de cabalagem. Se tudo estiver em
ordem, reconecte a ligação ao terminal negativo da bateria, comute para ligado o seu quebra circuitos ou insira o fusível
no porta fusíveis e inicie o ajuste do amplicador.
Nota: Certique-se que o controlo de ganho do amplicador está mesmo no mínimo(contra ponteiros do relógio) antes

de iniciar o processo de ajustes.

Resolução de problemas

Problema Causa Solução

Sem indicação de LED Sem conecção remota de +12V Ligue +12V ao terminal
Sem +12V na conecção de alimentação Ligue +12V ao terminal
Conecção de massa insuciente Verique a conecção de massa
Fusível de alimentação queimado Substitua fusível
LED de alimentação on, Volume on, unidade fonte o Aumente o volume na unidade fonte
sem saída Verique conecções de altifalantes Faça as conecções de altifalantes

Controlo de ganho do amplicador em o Aumente o ganho

Unidade de processamento de sinal em o Aplique alimentação no processador

de sinal

Altifalantes queimados Substitua altifalantes
Saída distorcida Volume da unidade fonte demasiado alto Baixe o volume da unidade fonte
Ganho do amplicador demasiado alto Baixe o ganho do amplicador
Balanço invertido Altifalantes ligados com L + R trocado Ligue altifalantes com a orientação correcta
Entradas RCA invertidas Inverta as entradas RCA
Baixos fracos Altifalantes ligados fora de fase Ligue altifalantes com a fase correcta
Não usando woofers MTX Adquira woofers MTX
Queimando fusíveis Niveis de saída excessivos Baixe o volume
Amplicador com defeito Entregue em assistência

www.mtx.com - www.mtx.eu.com

Introductie

Bedankt voor het kiezen voor MTX voor je ultieme car audio systeem. Door gebruik te maken van MTX versterkers, sub­woofers en luidsprekers en Streetwires bekabeling ben je een stap dichterbij het beleven van de muziek zoals de artiest

bedoelde.

Specicaties :

• Mono blok Klasse-D versterker

• CEA2006 gecerticeerd uitgangsvermogen :

- 800 Watts RMS x 1 aan 2 Ohm met THD+N ≤1%

- 400 Watts RMS x 1 aan 4 Ohm met THD+N ≤1%

• Crossover :

- Low pass 24dB/Oct. instelbaar, 40Hz-200Hz

- Subsonic lter 24dB/Oct. instelbaar, 20Hz-50Hz

• Signaal/Ruis verhouding (1 Watt) : > 78dB

• THD+vervorming (1 watt) : ≤0,5%

• Frequentie bereik (±0,5dB) : 20Hz-200Hz

• Maximaal Ingang signaal : 6V

• Maximale gevoeligheid : 100mV

• Afmetingen : 383mm x 213mm x 52,5mm

• Fase schakelaar 0°-180°

• High Level ingang

• EBC externe bas regelaar

Eigenschappen :

• XTC technologie (XTANT Cooling) - Zeer eciente geforceerde luchtkoeling. De snelheid van de geruisloze fan(s) word

geregeld door temperatuur en uitgangsvermogen van de versterker. Het gelamineerde koelproel waar de koelende

lucht van de fan doorheen loopt zorgt voor een optimale koeling en temperatuur controle van de eindtrappen, voeding
en transformatoren. Maximale prestatie bij elk volume, Super! )

• Adaptive Class-D Technologie - Patent N°: US06753729 - De schakel frequentie van de versterker veranderd conti­nue in relatie met het uitgangsvermogen om storende signalen uit de FM-band van de radio te houden. Hoe hoger het
uitgangssignaal van de versterker hoe lager de schakel frequentie waardoor de hogere harmonischen van de schakel
frequentie niet storen in de FM-band voor de radio. De signaal/ruis verhouding is hierdoor ook beter en interferentie,

zoals bij conventionele Klasse-D versterkers, is volledig uitgesloten. Wie heeft de beste technici....?

• EAF Technologie (Ecient Auto Former) - Patent N°: US05598325 - De voedingstransformator is een “auto former”
waardoor deze kleiner (-30% tot -50%) kan zijn dan conventionele transformatoren door een hogere ecientie. De ver-

houding van de windingen is sterk verbeterd met een serie connectie tussen primaire en secundaire windingen, meer
Power!

• Smart Engadge™ Auto-Turn-On Technologie - Patent N°: US06556683 - Wanneer high-level ingang signalen worden
gebruikt schakelt de versterker automatisch aan en uit. Een remote aansluiting is niet nodig. In veel gevallen is het zelfs

niet nodig om de originele radio te demonteren, bedankt MTX !

• Bi-level ingangen - Zowel low level signalen (RCA) als high level signalen (luidspreker uitgangen van radio) kunnen
worden gebruikt als ingangsignaal naar de RCA ingangen van de versterker. Waarom? Omdat we dat kunnen.

• 10mm2 Luidspreker aansluitingen - Er zijn 2 paar luidspreker uitgangen aanwezig. Dit maakt het aansluiten van dub­bele woofers of woofer met dubbele spreekspoel erg makkelijk. De twee (+) aansluitingen zijn intern parallel aangeslo­ten. Evenals voor de twee (-) aansluitingen.

• 50mm

2

Voeding aansluitingen - Voor maximale stroom toevoer is de TH800D voorzien van 50mm2 voeding aanslui-

tingen.

• EBC (External Bass Control) - Een 6m lange subwoofer afstandbediening maakt het mogelijk om tijdens het rijden het
nivo van de bass af te stellen op de muziek. Deze afstandbediening is meegeleverd bij de versterker. Het doorlopen van

een complex menu in een headunit is niet meer nodig om de bass bij te stellen, Cool!

Gebruikers handleiding - TH800D

Instel paneel :

Gain - Hiermee wordt de ingangs gevoeligheid van de versterker afgesteld op het uitgangs voltage van de sour­ce unit. Het bereik ligt tussen 100mV Gain volledig open en 6V Gain volledig dicht..

Afstellen van de Gain

1. Draai de Gain op de versterker helemaal dicht (tegen de klok in).

2. Zet het volume van de source unit op 3⁄4 volume (dit is het maximal volume met onvervormd signaal).

3. Draai de Gain van de versterker open totdat je duidelijk vervorming hoort vanuit de speakers.

4. Draai nu de Gain van de versterker zover dicht totdat je net geen vervorming meer hoort.

5. de versterker is nu afgesteld aan het uitgangs voltage van de source unit.

Let op : Stel de gain van de versterker alleen af met aangesloten subwoofer. Af­stellen zonder aangesloten subwoofer kan de versterker beschadigen.

Laag doorlaat lter frequentie - Hiermee kan de gewenste laag doorlaat frequentie worden ingesteld. De fre­quentie kan worden ingesteld tussen 40Hz en 200Hz.

Subsonic lter – Hiermee kan de gewenste frequency van het subsonic lter (hoog doorlaat) worden ingesteld.
Het subsonic lter beschermd de subwoofers tegen te lage (schadelijke) frequenties. Het lter kan worden inge­steld tussen 20Hz en 50Hz.

Fase schakelaar 0° of 180° - Om de bass van de subwoofer perfect aan te laten sluiten op de voor luidsprekers is
het aan te raden om het verschil te horen wanneer de fase van de subwoofer op 0° of 180° staat.

Power On - De LED zal rood oplichten wanneer de versterker is ingeschakeld. Voor beveiliging indicatie zie pun­ten 9 en 10

Instel paneel (bovenkant)

Aansluit paneel (zijkant)

www.mtx.com - www.mtx.eu.com

Aansluit paneel :

RCA ingang – De RCA ingangen dienen gebruikt te worden wanneer de sour­ce unit RCA of lijn niveau uitgangen heeft. Voor een juiste werking dient de
source unit een minimaal uitgangs voltage van 100mV uit te sturen via de
RCA uitgangen.
Het gebruik van goede kwaliteit getwiste RCA kabels wordt aan bevolen om

de invloed van storingen te minimaliseren tot een absoluut minimum.

High level ingangen :

MTX THUNDER versterkers accepteren high level ingang signalen via de RCA
aansluitingen. De benodigde aansluitkabels zijn meegeleverd.

Luidspreker aansluitingen - Sluit de luidsprekers aan via deze aansluitingen. Juiste
polariteit is zeer belangrijk. Wanneer luidsprekers uit fase zijn aangesloten kan dit
een zwakke bass als gevolg hebben en/of een zeer slechte geluidskwaliteit.

Thermische beveiliging - De LED zal rood oplichten wanneer de versterker een temperatuur van 100°C bereikt. De LED zal
ook rood oplichten wanneer de voedingspanning onder 9V of boven 16,2V is.

Kortsluit beveiliging - De LED zal geel knipperen wanneer de luidspreker uitgangen zijn kortgesloten. Zonder muziek
signaal kan deze LED geel blijven oplichten wanneer de luidspreker uitgangen kortgesloten zijn.

Zekeringen - Wanneer een zekering is doorgebrand vervang deze dan door een zekering met dezelfde waarde. Gebruik
nooit een zekering met een hogere waarde.

Voeding aansluiting – Dit is de hoofd aansluiting voor de +12V en dient rechtstreeks aan gesloten te worden op de posi­tieve accuklem. Let goed op bij het trekken van de plus kabel door de auto, laat deze niet langs RCA, antenne of andere
kabels van gevoelige electronica lopen, de hoge stromen die door deze kabel lopen kunnen storingen in het systeem
opwekken. Gebruik bij de MTX TH800D versterker een kabel met een minimale dikte van 50mm2.

Remote aansluiting – De versterker kan worden ingeschakeld door +12V op deze aansluiting te zetten. Dit voltage wordt

normal gesproken aangeleverd door de “remote” of “power antenna” aansluiting vanaf de source unit.

Massa aansluiting – Een goede massa aansluiting is belangrijk voor maximale prestaties van de versterker. Een korte
massa kabel met dezelfde dikte als de hoofd +12V aansluiting dient te worden gebruikt vanaf de versterker direct naar
het chassis van de auto. Om een goede aansluiting op het chassis te maken dient de lak te worden weggeschuurd tot
blank metal zichtbaar is op de plaats waar de massa kabel wordt aangesloten.

EBC ingang – Ingang voor het aansluiten van de mee geleverde Electronic Bass Control (EBC). Een afstand bediening voor
de bass zodat het bass nivo kan worden geregeld vanaf de bestuurders stoel.

Gebruikers handleiding - TH800D

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Installatie en montage

MTX adviseerd om jou THUNDER versterker in te laten bouwen door een
authorized MTX Dealer. Wanneer de versterker niet volgens onderstaande

gegevens wordt aangesloten kan dit schadelijke gevolgen hebben voor de

versterker, luidsprekers en/of het electrische systeem van de auto. Kontro­leer alle aansluitingen zorgvuldig alvorens het systeem aan te schakelen.

1. Koppel de negatieve accuklem los

2. Bepaal waar de MTX THUNDER versterker geplaats gaat worden. Zorg ervoor dat er voldoende lucht circulatie is langs
het koelproel van de versterker zodat deze een goede koeling heeft. Markeer de bevestigings punten voor de versterker
en boor de gaten voor de schroeven. Kontroleer voor het boren of er geen brandstoeiding, remleiding, elektrische
bedrading of de brandstoftank in de weg zit. Bevestig de MTX THUNDER versterker.

3. Trek een plus kabel vanaf de accu naar de MTX THUNDER versterker. Zorg ervoor dat je een rubber of kunstof doorvoer

gebruikt om de kabel veilig vanuit de motorruimte het interieur in te laten lopen. Laat de kabel door een bestaande

kabelgoot lopen door het interieur naar de MTX THUNDER versterker en sluit de kabel aan op de +BATT aansluiting. Sluit

de kabel nog niet aan op de accu.

Let op: Zorg ervoor dat je de juiste dikte kabel voor zowel de plus als de min gebruikt.

4. Neem een zekering of circuit breaker op in de plus kabel binnen 40cm vanaf de accu. De zekering of circuit breaker
zorgt ervoor dat de schade aan de auto of de inzittenden beperkt blijft mocht er een kortsluiting ontstaan. Zorg ervoor
dat de zekering niet geplaatst is of de circuit breaker uitgeschakeld is totdat alle aansluitingen zijn gemaakt. Sluit nu de

plus kabel aan op de positive accu klem van de accu.

5. Zoek een goed massa punt op op het chassis van de auto, verwijder de lak laag totdat je blank metaal ziet. Bevestig nu
de massa kabel op het massa punt en aan de GND aansluiting op de MTX THUNDER versterker.

6. Sluit een remote draad aan vanaf de source unit naar de remote aansluiting van de MTX THUNDER versterker, deze
draad is voor aan en uit schakelen. Wanneer de source unit geen remote aansluiting heeft kan je de remote ook aanslui-

ten op de power antenna aansluiting van de source unit.

7. Sluit de RCA kabels aan vanaf de source unit naar de RCA ingang connectors op de MTX THUNDER versterker. De RCA
ingangen zijn Bi-level ingangen en kunnen zowel low level als high level signalen verwerken. Het gebruik van goede kwa­liteit getwiste RCA kabels wordt aan bevolen om de invloed van storingen te minimaliseren tot een absoluut minimum.

• Bij gebruik van low level signalen - Wanneer de source unit RCA uigangen heeft verbind deze dan middels een RCA kabel
met de RCA ingangen van de versterker.

• Bij gebruik van high level signalen - Wanneer de source unit geen RCA uitgangen heeft kunnen de luidspreker uit­gangen worden gebruikt van de source unit. Gebruik de meegeleverde adapter kabels om de luidspreker uitgangen te
verbinden met de RCA ingangen van de versterker.
Links (+) = Groen Links (-) = Groen/zwart Rechts (+) = Paars Rechts (-) = Paars/zwart

8. Sluit de luidsprekers aan op de luidspreker uitgangen van de MTX THUNDER versterker, gebruik hiervoor luidspreker­kabel met de juiste dikte. De versterker heeft twee parallel aangesloten (+) uitgangen en twee parallel aangesloten (-)
uitgangen. De versterker kan een minimale impedantie van 2 Ohm aan.

9. Controleer alle aansluitingen. Wanneer alles in orde is sluit dan de negatieve accu klem weer aan. Plaats de zekering
voor de versterker of schakel de circuit breaker aan, De versterker kan nu afgesteld worden.
Let op: Zorg ervoor dat de Gain van de versterker helemaal dicht gedraaid is (tegen de klok in) voordat er met afstellen

begonnen wordt.

Probleem oplossen

Probleem Oorzaak Oplossing

LED brand niet Geen +12V op de remote aansluiting Controleer de remote aansluiting

op de source unit

Geen +12V op de voeding aansluiting Controleer de +12V kabel en de

aansluitong op de accu

Slechte massa aansluiting Verbeter de massa aansluiting
Doorgebrande zekering Vervang de zekering
LED brand, geen Vollume van de source unit is laag Draai het volume van de source

geluid unit omhoog

Luidsprekers niet aangesloten Sluit luidsprekers aan
Gain van de versterker staat op minimum Stel de gain af
Signaal processor(s) uitgeschakeld Schakel signaal processor(s) aan
Luidsprekers defect Vervang de luidsprekers
Vervormd geluid Volume van source unit staat te hoog Draai het volume op de source unit terug
Gain staat te ver open Stel de gain af
Balans omgedraait Luidsprekers L en R verkeerd om aangesloten Sluit luidsprekers correct aan
RCA ‘s verkeerd om aangesloten Sluit RCA’s correct aan
Zwakke bass Luidsprekers uit fase aangesloten Sluit de luidsprekers in fase aan
Geen MTX woofers Koop MTX woofers
Zekeringen branden Te hoge uitgangs nivo’s Draai het volume van de source unit terug
door Versterker defect Lever de versterker in voor reparatie

www.mtx.com - www.mtx.eu.com

Введение

Спасибо, что выбрали усилители Mtx Audio Hi-Performance. Правильная установка, а также колонки и сабвуферы
обеспечат непревзойдённый звук и долгие часы без сна для Ваших соседей, а также заставят Ваших друзей завидо­вать и не оставят шансов соперникам. Поздравляем! Наслаждайтесь лучшим звучанием с Mtx Audio !

Технические характеристики :

• Моноблок, усилитель класса D

• Сертифицированная CEA2006 выходная мощность:

- 800 Вт. RMS x 1-канал на 2 Ом THD+N ≤1%

- 400 Вт. RMS x 1-канал на 4 Ом THD+N ≤1%

• Кроссовер:

- НЧ 24дБ/окт 40Гц-200Гц

- Низкочастотный фильтр 24дБ/окт 20Гц-50Гц

• соотношение сигнал/шум (1 Вт) : > 78дБ

• THD+Шум (Искажение) (1 Вт.) : ≤ 0,5%

• Частотная характеристика (±0,5дБ) : 20Гц-200Гц

• Максимальный входной сигнал : 6В

• Максимальная чувствительность : 100мВ

• Размеры : 383мм x 213мм x 52,5мм

• Переключение фазы 0° or 180°

• Высокоуровневые входы с Технологией Smart Engage

• Проводное дистанционное управление

Особенности :

• XTC - (технология современного охлаждения) - Регулируемый термальный промежуточный охладитель, вво­дящий холодный воздух через внутренние теплоотводы. Скорость потока воздуха зависит от изменения рабочей

нагрузки и постоянно меняется, выбирая температуру теплоотводов и трансформеров для максимальной надёж-

ности. Выпуск охладителя специально расположен так, чтоб охлаждать трансформеры и поддерживать исключи­тельные рабочие характеристики при любом уровне громкости (Правда удивительно? Усилитель с охладителем!).

• Адаптивная технология класса D - Patent N°: US06753729 - убирает энергию переключения, производимую
усилителем, от FM радио частот по мере увеличения рабочей нагрузки и выходного сигнала. Это позволяет гармо­нике не мешать радио приёму и не смешиваться с аудио. Это улучшает соотношения сигнал-помеха и исключает
помехи, вызываемые обычными усилителями класса D. Да, у нас лучшие инженеры !

• Технология EAF (Эффективный Авто Формер)- Патент N°: US05598325 - Наши Трансформеры - это “Авто
Формеры”, что позволяет нам использовать меньшие магнетики (от -30% до -50%) при большей эффективности.
Коэффициенты трансформации улучшены благодаря ряду соединений между первичными и вторичными ответ­влениями, а это означает БОЛЬШЕ мощности !

• Технология Smart Engage™ - Патент N°: US06556683 - Усилитель включается и выключается автоматически при
подсоединении к высокоуровневым устройствам ввода. Нет необходимости включать и выключать, используя
пульт под приборной панелью. Не нужно передвигать головное устройство. Спасибо, MTX !

• Двухуровневые устройства ввода - Высокоуровневые устройства ввода (шнуры к динамикам) и устройства
ввода подвесного уровня (RCA) используют одинаковый тип RCA.

• Соединители динамиков 10мм2 - Два комплекта терминалов динамиков подобраны для двойного вуфера или
двойной звуковой катушки. Два (+) соединителя подключены внутри параллельно. То же и с двумя (-) соедините-

лями.

• Разъёмы питания размером 50мм2 - Для максимального напряжения и передачи тока моноблоки МТХ осна­щены МАССИВНЫМИ 50мм2 разъёмами питания. Чтобы выдать БОЛЬШУЮ мощность, нужно получить БОЛЬШУЮ
мощность!

• Внешний бас контроль - Пульт дистанционного управления на 6м позволяет Вам прекрасно настроить уровень
баса даже каждые 2 секунды с места водителя без необходимости настраивать всё вручную. Отлично!

Инструкция пользователя - TH800D

Панель управления (верхняя) :

Регулятор усиления - Регулятор усиления соединяет внутреннюю чувствительность усилителя с исполь­зуемым источником питания. Рабочий диапазон варьируется от 100мВ до 6В.

Настройка усиления :

1. Установите регулятор усиления на минимальной отметке (против часовой стрелки).

2. Установите регулятор громкости в источнике сигнала приблизительно на 3/4 максимального уровня.

3. Отрегулируйте регулятор усиления на усилителе, пока не появятся слышимые помехи.

4. Отрегулируйте регулятор усиления до минимума, пока слышимые помехи не исчезнут.

5. Теперь усилитель откалиброван с выходным сигналом источника.

Warning : Never adjust the gain control without a subwoofer connected.
This will damage the amp...

Регулятор частоты разделительного фильтра - Используется для выбора желаемой частоты разделитель­ного фильтра. Частота настраивается от 40Гц до 200Гц.

Контроль дозвуковой частотности - Используется для выбора желаемой дозвуковой частоты (ВЧ). Частоту
можно настраивать от 20Гц до 50Гц. Дозвуковой фильтр защищает сабвуфер от низких частот, которые
могут причинить вред. Очень практично для вентилируемых корпусов.

Переключение фазы - Используется для соединения басов из сабвуферов и фронтальных динамиков.
Отрегулируйте переключатель от 0° до 180°. Сохраните максимальную громкость басов. Также удобно в

режиме соединения.

Включить LED - LED светится красным, когда усилитель включён. Для защиты от короткого замыкания и
термозащиты см. пункты 9 и 10.

Панель управления (верхняя)

Панель соединителей (боковая)

www.mtx.com - www.mtx.eu.com

Инструкция пользователя - TH800D

Панель разъёмов :

Входные разъёмы RCA - Данные входные разъёмы RCA используются с источ­никами сигнала, у которых имеется RCA или линейные уровни выходных сиг­налов.(Для надлежащего функционирования усилителя минимальный уровень
источника сигнала должен быть 100мВ.)
MТХ рекомендует только высококачественный кабель с витыми жилами (на­пример StreetWires), чтобы снизить вероятность попадания шума в систему.

Высоковольтные входы :

Усилители MTX обладают высоковольтными входами благодаря входным
разъёмам RCA. Просто подсоедините электропроводку динамика головного
устройства к прилагающимся адапторам.

Разъёмы динамиков - Подсоедините сабвуферы к этим разъёмам. При использовании двух сабвуферов или сабву-

фера с двойной звуковой катушкой обратите внимание на фазу.

Примечание: Два (+) соединителя скреплены параллельно внутри. То же касается и двух (-) соединителей.

Термозащита: Этот LED светится красным, когда усилитель нагревается до 100°C. LED также светится красным,
когда электроснабжение падает до 9V или поднимается до 16.2V.

Защита от короткого замыкания: Этот LED мигает жёлтым при замыкании выходов динамиков. Без сигнала LED

может оставаться жёлтым при замыкании выходов динамиков.

Предохранители: При сгорании предохранителей замените их на аналогичные. Никогда на заменяйте их на предо­хранители классом выше!

(+12V) Разъём питания - Это основоной разъём питания усилителя и для надлежащего рабочего состояния он
должен быть подключён непосредственно к плюсовому гнезду аккумулятора автомобиля. Будьте осторожны,
устанавливая этот кабель. Избегайте нахождения данного кабеля поблизости кабелей RCA, антенн или другого

чувствительного оборудования из-за риска проникновения шумов в аудио систему, вызванного большим потоком

тока. Также для более качественной эксплуатации важно прочное и надёжное подсоединение. MTX рекомендует
использовать провод размером 50мм2 с усилителем MTX TH800D.

Разъём дистанционного включения – Усилитель может быть включён при подаче 12В к данному разъёму. Обычно
такое напряжение подаётся при помощи провода от источника питания с пометкой “remote”(дистанционный) or
“power antenna” (антенна с электроприводом).

Разъём заземления – Качественное заземление необходимо для того, чтобы Ваш усилитель работал на полную
мощность. Следует использовать небольшой провод того же диаметра, что и провод питания для подсоединения
клеммы заземления непосредственно к шасси автомобиля. Всегда зачищайте поверхность, к которой будет вы-

полняться заземление.

Порт EBC (Внешний порт контроля басов) - Удалённый контроль уровня сабвуфера (EBC) подключается непосред­ственно в данный порт, в то время как сам EBC может быть расположен в любом месте автомобиля для настройки

басов.

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Установка и монтаж

MTX рекомендует устанавливать Ваш новый усилитель Thunder авто­ризированным представителем MTX.

Малейшее отклонение от специальных инструкций по установке мо­жет нанести серьезный вред усилителю, динамикам и/или электри­ческой системе автомобиля. Ущерб, причиненный при неправильной
установке, НЕ покрывается гарантией. Пожалуйста, проверьте все соединения перед включением системы !

1. Отсоедините отрицательный кабель аккумулятора автомобиля.

2. Определитесь с местом монтажа Вашего усилителя MTX THUNDER. Имейте ввиду, что для надлежащего охлажде­ния необходим достаточный поток воздуха. Отметьте места сверления отверстий для монтажа. Перед сверлением
убедитесь, что все детали автомобиля находятся в чистоте и не помешают установке. Просверлите отверстия и

установите усилитель.

3. Проведите провод полюсового питания от аккумулятора через пожарную перегородку, используя уплотняю­щее кольцо или резиновую втулку для избежания повреждений провода острыми краями пожарной перегородки.
Проведите провод через салон автомобиля и подсоедините к разъёму +BATT усилителя. Не подсоединяйтесь к

аккумулятору в этот момент.

Примечание: используйте только проводку подходящего размера, как для плюса, так и для минуса.

4. Установите предохранитель на расстоянии 20см от аккумулятора. Это поможет защитить автомобиль при замы­кании. Не включайте выключатель и не устанавливайте предохранитель, пока не будут выполнены все подсоеди­нения. Теперь подключите провод плюсового питания к плюсовой клемме аккумулятора.

5. Заземление -Выберите подходящее место для заземления на шасси Вашего автомобиля и зачистите его. При­ложите провод заземления к точке контакта и подсоедините противоположный конец провода заземления к
разъёму GND на усилителе MTX THUNDER.

6. Подсоедините дистанционный провод питания от источника сигнала к разъёму Remote на усилителе MTX
THUNDER. Если у источника питания нет вывода дистанционного провода, Вы можете подсоединиться к телеско-

пической антенне с электроприводом.

7. Подсоедините RCA провода от источника сигнала к RCA гнездам Вашего усилителя. Могут использоваться как
низкие, так и высокие сигналы. Убедитесь, что все сигнальные кабели проходят отдельно от автомобильных, ком­пьютерных проводов и шнуров питания. Если кабели необходимо перекрестить, сделайте это под углом 90°. Ис­пользуйте только высококачественную витую пару для уменьшения риска проникновения посторонних шумов в

систему.

• Использование соединения RCA: Просто подсоедините RCA провода от источника сигнала к RCA гнездам. Это

обеспечивает входной сигнал для усилителя.

• Использование высоковольтных проводов: если у источника сигнала нет выхода RCA, высокоуровневые сигналы
могут использоваться при помощи подключения высокоуровневого адаптера RCA к тыловому динамику. При-

соедините левый положительный провод динамика к черно-зеленому полосатому проводу на высокоуровневом

адаптере. Присоедините левый положительный провод динамика к зеленому проводу. То же сделайте с соедине­нием правого динамика, используя фиолетовый провод. Теперь подключите провода RCA к гнездам усилителя.

8. Подсоедините Ваши динамики к разъёмам динамиков усилителя MTX THUNDER, используя подходящую провод­ку. В усилителе есть два параллельных разъёма динамика, положительный и отрицательный для одного вуфера
и факультативнный второй комплект положительного и отрицательного разъёмов для состава из двух вуферов.
Минимальная нагрузка для усилителя - 2 Ом.

9. Перепроверьте все предыдущие шаги по установке, особенно провода и соединения. После проверки заново
подсоедините отрицательный кабель аккумулятора, включите выключатель или установите предохранитель.
Примечание : Регуляторы усиления на усилителях нужно повернуть до предела (против часовой стрелки) перед

продолжением настройки.

Устранение неисправностей

Проблема Причина Решение

Нет индикатора LED Отсутствует +12В при удалённом подключении Подключите +12В к терминалу
Отсутствует +12В в разъёме питания Подключите +12В к терминалу

Недостаточное заземление Проверьте заземление
Сгорание предохранителя Замените предохранитель

LED включен, нет Выключен звук источника сигнала Добавьте громкость на источнике сигнала
внешнего сигнала Не подключены динамики Подключите динамики
Выключен контроль усиления Включите его снова
Выключены блоки обработки сигналов Подключите блоки обработки сигналов

Сгорели динамики Замените динамики

Искажён сигнал на Установлена слишком большая громкость Убавьте звук головного устройства

выходе головного устройства

Установлено слишком большое усиление на Уменьшите усиление

усилителе

Нарушен баланс Неправильное подключение динамиков L+R Подключите динамики правильно
RCA вводы перепутаны Поменяйте RCA вводы

Слабый бас Неверная фаза динамиков Подсоедините динамики с верной фазой

Используются вуферы другой фирмы Купите вуферы МТХ
Сгорание Чрезмерный уровень выходного сигнала Убавьте звук
предохранителенй Дефект усилителя Верните на ремонт

www.mtx.com - www.mtx.eu.com

Esipuhe

Kiitos, että valitsit MTX:n auttamaan autosi pääsemään parhaalle tasolle. MTX vahvistimen käyttäminen yhdessä sopivien
kaiuttimien, bassokaiuttimien ja StreetWires johtimien kanssa mahdollistaa, että voit kuulla tuntea ja kokea musiikin ko-

konaisuudessaan siten, kuin artisti sen on tarkoittanut.

Tekniset tiedot :

• D-luokan monovahvistin

• CEA2006 sertioitu ulostuloteho :

- 800 wattia RMS x 1-kanavalla 2 : ssa ohmissa ja THD+N ≤1%

- 400 wattia RMS x 1-kanavalla 4 : ssä ohmissa ja THD+N ≤1%

• Jakosuodin :

- Alipäästösuodin 24dB/Oct vaihteluväli 40Hz-200Hz

- Aliäänisuodatin 24dB/Oct vaihteluväli 20Hz to 50Hz

• Signaali/kohina-suhde (1 W) : >78dB

• Harmoninen kokonaissärö (THD) + Kohina (1W) : ≤0,5%

• Taajuusvaste (±0,5dB) : 20Hz-200Hz

• Maksimi sisääntulo signaali : 6V

• Maksimi herkkyys : 100mV

• Mitat : 383mm x 213mm x 52,5mm

• Vaihekytkin 0°-180°

• High Level Input kaiutinsisäämenoliittimet "Smart Engage"

• EBC kaukosäädin

Ominaisuudet :

• XTC tegnologia - (Xtant Technology Cooling - XTANT jäähdytys) - Lämpötilan mukaan säätyvä jäähdytin tuottaa vii­leää ilmaa jäähdytysrivoille. Puhaltimen nopeutta säädellään jatkuvasti vahvistimen antaman tehon, sekä jäähdyttimien
ja muuntajien lämpötilan mukaan. Poistoilman ulostulo jäähdytyselementiltä on strategisesti sijoitettu jäähdyttämään
muuntajia ja ylläpitämään maksimaalinen suorituskyky kaikilla äänenvoimakkuustasoilla. Nerokasta !

• Adaptive Class-D Technology - Patent N°: US06753729 - Mukautuva D-luokan teknologia. Vahvistimen energiantarve
vaihtelee jatkuvasti ja on siirretty pois FM radiotaajuusalueelta. Tämä varmistaa, ettei vahvistin aiheuta häiriöitä radio­vastaanottoon, eikä myöskään maadoituksen kautta. Tämä parantaa vahvistimen yleistä kohina-vaimennussuhdetta ja
eliminoi D-luokan vahvistimille tyypilliset häiriöt. Kyllä, meillä on parhaat insinöörit !

• EAF Teknologia (Ecient Auto Former) - Patent N°: US05598325 - Kutsumme muuntajaamme “Auto Former” : ksi
joka paremman tehokkuutensa ansiosta saallii 30% - 50% pienempien magneettien käytön. Hyötysuhde on parantunut
ensiö- ja toisiopuolen sarjaankytkennän ansiosta Tämä tarkoittaa enemmän tehoa !

• Smart Engadge™ Auto-Turn-On Teknologia - Patent N°: US06556683 - Vahvistin kytkeytyy päälle ja pois automaatti­sesti, kun se on kykettynä Hi-Level inputiin. Tällöin herätevirtaa ei tarvita, joten ei myöskään ole tarvetta etsiä virtajohtoja
kojelaudan sisältä, eikä irroittaa soitinta. Kiitos MTX !

• Kaksi-tyyppi sisäänmenot - Kaiutinkaapelit (Higl-Level Input) sekä Linjasisäänmenot (RCA) käyttävät samoja RCA liit­timiä. Miksikö ? Koska me pystymme...

• 10mm2 kaiutinliitännät - Kaksi kaiutinliitäntäparia ovat käytettävissä kahdelle bassokaiuttimelle- tai kaksoisäänikela­kaiuttimille. “+ liittimet” on kytketty yhteen vahvistimella sisäisesti. Sama koskee kahta “- liitintä”. Hyödyllistä !

• 50mm2 virtaliittimet - maksimaalisen jännitteen ja virran kulkuun, TH800D vahvistimesi on varustettu 50mm2 virtaliit-
timillä. Se on niin iso, että voit laittaa peukalon sinne. Huimaa !

• EBC (External Bass Control) - Subbarin kaukosäädin 6m kaapelilla mahdollistaa tason hienosäädön kuljettajan istui­melta. Kaukosäädin kuuluu hintaan. Eikä tarvitse seikkailla läpi soittimen pitkien ja monimutkaisten valikoiden. Cool !

Omistajan käsikirja - TH800D

Ohjauspaneeli :

Gainin tasonsäätö - Tätä säätöä käytetään sovittamaan vahvistimen herkkyys parhaillaan käyttämäsi ohjelmaläh­teen antamaan signaaliin. Toiminta-alue vaihtelee 100mV ja 6V välillä.

Gainin asettaminen

1. Käännä Gainin säätö täysin vastapäivään

2. Käännä ohjelmalähteen äänenvoimakkuus n.3/4 maksimista

3. Säädä Gainia, kunnes kuulet säröä

4. Käännä Gainia takaisinpäin siihen saakka, että säröääni katoaa

5. Vahvistin on nyt kalibroitu käytettävän ohjelmalähteen ulostuloteholle

Varoitus : Älä koskaan suorita gainin säätöä subwooferin ollessa kytkemättömä­nä.Tämä voi rikkoa vahvistimen...

Alipäästösuotimen X-over taajuussäätö - Tätä säädintä käytetään valitsemaan haluttu jakosuotimen taajuus. Taa­juutta voi säätää välillä 40Hz - 200Hz.

Subsonic-äänien taajuussäätö - Tätä säätöä käytetään valitsemaan haluttu subsonic taajuus (ylipäästö). Taajuutta
voidaan säätää välillä 25 - 50Hz. Subsonic suodin suojaa subbareita liian matalilta ääniltä, jotka voisivat vahin­goittaa niitä. Erittäin käytännöllinen suljetuille, tuuletetuille subbareille.

Vaihekytkin - Mahdollistaa parhaan bassotoiston subin ja etukaiuttimien välillä. Vaihda kytkimen asentoa 0 ja
180º välillä ja valitse voimakkain bassovaste. Kytkin on hyödyllinen myös siltauksessa.

Virran merkkivalo “Power On” : Ledivalo palaa punaisena, kun vahvistin on päällekytkettynä. Lämpö- tai virtasuo­jan merkkivalot on esitetty kohdissa 9 ja 10.

Ohjauspaneeli (Päällä)

Kytkentäpaneeli (Sivulla)

www.mtx.com - www.mtx.eu.com

Kytkentä paneeli :

RCA sisäänmenoliittimet - Nämä RCA sisäänmenoliittimet ovat ohjelmaläh­teille, joissa on RCA- tai linjalähdöt. Moitteettoman toiminnan varmistamisek­si soittimelta vaaditaan vähintään 100mV ulostulotaso.
Korkealaatuisten kierrettyjen parikaapelien käyttö on suositeltavaa häiriöiden
välttämiseksi.

High Level sisäänmenot :

MTX vahvistimet mahdollistavat high level tasoisen signaalin kytkemisen

RCA-liittimien kautta sovittimien avulla. Sinun tarvitse vain kytkeä soittimesi
kaiutinkaapelit sovittimiin ja sovitin edelleen RCA-liittimiin.

Kaiutin liitännät - Kytke subbarisi näihin liittimiin. Mikäli käytä kahta subbaria tai kaksipuhekelaista subbaria, muista sää­tää vaihe.
Huomautus : (+ liittimet) on kytketty yhteen vahvistimella sisäisesti. Sama koskee kahta (- liitintä).

Lämpösuoja - LED palaa punaisena, kun vahvistimen lämpö saavuttaa 100º C tämä LED muuttuu punaiseksi myös, mikäli
syöttöjännite laskee alle 9V tai menee yli 16,2V.

Oikosulkusuojaus - tämä LED vilkkuu keltaisena, mikäli kautinkytkennät menevät oikosulkuun. Ilman signaaliakin LED voi
palaa keltaisena, jos kaiutinlähdöt ovat oikosulussa.

Sulakkeet - kun sulake palaa, korvaa su samankestoisella sulakkeella. Älä koskaan asenna korkeampikestoista sulaketta.

(+12) Virtaliitin. Tämä on vahvistimen päävirran sisäänmeno ja tulee kytkeä suoraan auton akun plus-napaan. Käytä har­kintaa kaapelin viennissä akulta vahvistimelle. Vältä viemästä kaapelia läheltä RCA- tai antennikaapeleita tai muitaherkkiä
laitteita, koska kaapelin suurivirta voi aiheuttaa häiriöitä muihin järjestelmiin. On myös erittäin tärkeätä kytkeä liitokset
tiukasti parhaan mahdollisen suorituskyvyn takaamiseksi. Suosittelemme vähintään 50mm2 virtajohtimen käyttöä MTX
TH800D vahvistimen kanssa.

Herätevirtaliitin (Remote)- vahvistin kytkeytyy päälle, kun tähän liitäntään johdetaan 12V jännite. Tyypillisesti tämä jänni­te tuodaan soittimen “remote” tai “elctric antenna” merkityiltä johdoilta.

Maadoitusliitin - hyvä maadoitus on välttämätön parhaan tehon tuottamiseksi. Mahdollisimman lyhyt, virtajohdon kans­sa samanpaksuinen kaapeli tulee liittää suoraan auton runkoon. Hio tai raaputa maali pois liitännän kohdalta siten, että

liittimen ja auton rungon metallit ovat suorassa kontaktissa.

EBC-portti (External Bass Control) - Basson tason kaukosäädin voidaan sijoittaa minne tahansa autossa. Kaukosäädin toi­mitetaan vahvistimen mukana.

Omistajan käsikirja - TH800D

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Kytkeminen ja asennus

MTX suosittelee, että annat uuden Thunder vahvistimesi asennuksen val­tuutetun jälleenmyyjän tehtäväksi. Mikä tahansa poikkeama kytkentäsuo­situksista saattaa aiheuttaa vakavaa vahinkoa vahvistimella, kaiuttimille ja/
tai auton sähköjärjestelmille. Tarkista vielä kaikki kytkennät ennen järjes­telmän päällekytkemistä.

1. Irroita auton akun maadoituskaapeli (- johto).

2. Määritä MTX THUNDER vahvistimen asennuspaikka. Huimioi, että vahvistimen jäähdytyselementtien ympärillä tulee
olla riittävästi tilaa ilmanvirtaukselle, jotta vahvistimelle on riittävä jäähdytys. Merkitse vahvistimen kiinnityspaikat ja po­raa tarvittavat reiät vahvistimen kiinnittämiseksi. Ennen reikien poraamista, varmista, ettei auton sähköjohtoja, jarru- tai
polttoainelinjoja tms. ole asennuksen esteenä. Asenna MTX THUNDER vahvistimesi.

3. Tuo virtakaapeli auton akulta vahvistimelle. Varmista, että läpiviennäissä on riittävä suojaus, ettei kaapelin eriste pääse
hankautumaan rikki pitkänkään ajan kuluessa. Tuo kaapel ivahvistimelle ja kytke se vahvistimen päävirtaliittimeen (+).
Älä kuitenkaan kytke toista päätä vielä akkuun. Huomautus: Varmista, että sekä virta-, että maadoituskaapelit ovat riit­tävän paksuisia..

4. Kytke päävirtajohtoon sulake, enintään 20cm päähän akusta. Tämä pienentää tehokkaasti vahinkoriskiä sinulle ja au­tollesi mahdollisen oikosulun tai onnettomuuden sattuessa. Varmista, että sulake on irroitettu, äläkä laita sitä paikalleen
ennenkuin kaikki kytkennät on tehty ja tarkastettu.. Tämän jälkeen voit kykeä kaapelin kiinni akkuun.

5. Etsi hyvä maadoituspaikka auton rungosta ja poista siitä maali siten, että kontaktipinnassa on paljas metalli. Kiinnitä
maadoitusliitin tiukasti tähän kohtaan ja kaapelin toinen pää MTX THUNDER vahvistimen maadoitusliitäntään (GND).

6. Kytke herätevirtajohto soittimelta MTX THUNDER vahvistimen Remote liittimeen. Mikäli soittimessasi ei ole erillistä
“remote” johtoa, voit tehdä kytkennän myös sähköantenni liitäntään (Power Antenna).

7. Kytke RCA kaapelit soittimelta MTX THUNDER vahvistimesi RCA Bi-level liittimiin. Varmistu, että signaalijohdot eivät
kulje virtajohtojen tai auton tietokoneiden läheisyydessä. Käytä korkealaatuisia kierrettyjä parikaapeleita vähentääksesi
häiriöiden mahdollisuutta.

• RCA liitäntöjen käyttö: Jos soittimessa on RCA-ulostulot, kytke ne vahvistimen RCA sisäänmenoihin.

• Kaiutin liitäntöjen käyttö:Jos soittimessa ei ole RCA-ulostuloja, High-Level signaalia voidaan käyttää vahvistimen muka­na toimitetun RCA-sovittimen avulla, kytkemällä sovittimen johdot takakaiuttimien johdotuksiin. Kytke Kytke vaseman
kaiuttimen negatiivinen johto RCA-sovittimen vihreä-mustaan johtoon. Kytke vasemman kaiuttimen positiivinen johto
RCA-sovittimen vihreään johtoon. Tee sama oikean kaiuttimen johdotukdille käyttäen sovittimen purppuranvärisiä joh­toja. Tämän jälkeen voit kytkeä RCA-liittimet vahvistimen sisäänmenoihin.

8. Kytke kaiuttimesi MTX THUNDER vahvistimesi kaiutinliitäntöihin käyttäen oikean vahvuisia johtimia. Vahvistimessa on
kaksi rinnakkaista kaiutinliitäntäparia, positiivinen ja negatiivinen yksittäiselle bassokaiuttimelle ja toinen pari kahden
bassokaiuttimen yhdistelmille. Vahvistin kestää 2 ohmin minimikuorman.

9. Tarkista kaikki edellämainitut kytkentävaiheet, erityisesti johdotukset ja komponenttien kytkennät. Mikäli kaikki kyt­kennät ovat oikein, kytke auton akun maadoituskaapeli, laita sulake opaikalleen ja ala säätämään vahvistintasi.

Huomautus : Varmista, että Gainin säätö on käännetty minimiin (vastapäivään) ennenkuin aloitat säätämisen.

Vianetsintä

Ongelma Syy Ratkaisu

Ei LED merkkivaloa Ei +12V jännitettä herätevirran liitännässä Syötä +12V jännite liittimelle
Ei +12V jännitettä päävirtaliitännässä Syötä +12V jännite liittimelle
Riittämätön maadoitus Varmista maadoitus
Palanut sulake Vaihda sulake
Jännitteen merkkivalo Soittimen äänenvoimakkuussäätö Lisää äänenvoimakkuutta
päällä, ei ääntä pois päältä
Kaiutinliitännät tekemättä Tee kaiutinliitännät
Gainin säätö pois päältä Lisää Gainin säädön voimakkuutta
Signaalin prosessointiyksiköt pois päältä Toimita jännite signaaliprosessoreille
Kaikki kaiuttimet rikki Vaihda kaiuttimet
Ulostulossa häiriöitä Soittimen äänenvoimakkuussäätö Pienennä soittimen äänenvoimakkuutta
säädetty liian lujalle
Vahvistimen Gainin tasonsäätö liian korkealla Madalla Gainin tasonsäätöä
Kaiuttimien balanssi Vasen ja oikea kaiutin kytketty ristiin Kytke kaiuttimet oikein päin
väärinpäin RCA sisäänmenot väärinpäin Vaihda RCA liitimien pistokkeiden

paikkoja

Bass is weak Kaiuttimet kytketty vääriin vaiheisiin Korjaa kaiutiimien vaihekytkennät
MTX bassokaiuttimet ei käytössä Osta MTX bassokaiuttimet
Polttaa sulakkeita Liian korkeat toistotehot Vähennä äänenvoimakkuutta
Vahvistin viallinen Vie huoltoon

www.mtx.com - www.mtx.eu.com

Wprowadzenie

Dziękujemy za wybór produktów MTX Audio. Połączenie wzmacniaczy i głośników MTX z akcesoriami StreetWi­res pozwoli slyszeć, czuć i doświadczać muzykę w sposób zamierzony przez artystę.

Specykacja :

• Monoblok klasy D

• Certykat CEA2006 Moc wyjściowa :

- 800W RMS x 1-CH/ 2 Ohm ; THD+N ≤1%

- 400W RMS x 1-CH/ 4 Ohm ; THD+N ≤1%

• Zwrotnica :

- Filtr dolno-przepustowy z płynną regulacją : 40Hz - 200Hz (24dB/okt.)

- Filtr subsoniczny z płynną regulacja : 20Hz - 50Hz (24dB/okt.)

• Stosunek sygnału do szumu (1W) : >78dB

• Zniekształcenia THD (1W) : ≤0,5%

• Pasmo przenoszenia (±0,5dB) : 20Hz-200Hz

• Maksymalny sygnał wejścia : 6V

• Maksymalna czułość : 100mV

• Wymiary : 383mm x 213mm x 52,5mm

• Regulowany przełącznik fazowy : 0°-180°

• Złącze High Level Input ze wzbudzeniem

• Regulator subwoofera (EBC)

Najważniejsze cechy :

• Technologia XTC - (Xtant Cooling - Chłodzenie XTANT) - Praca wentylatora jest stale kontrolowana przez

wzmacniacz. Ustawienie wentylacji pozwala na maksymalne odprowadzanie ciepła i chłodzenie podzespołów
wzmacniacza. Genialne !!

• Technologia Adaptive Class-D - Patent N°: US06753729 - znacząco poprawia stosunek sygnału do szumów i
eliminuje zakłócenia generowane przez wzmacniacze klasy D. Tak, mamy najlepszych inżynierów !

• Techonologia EAF (Ecient Auto Former) - Patent N°: US05598325 - zastosowane transformatory, ze spe­cjalnym rdzeniem magnetycznym pozwalają uzyskać zwiększoną wydajność Oznacza to więcej mocy !!

• Technologia Smart Engage™ - Patent N°: US06556683 - wzmacniacz włącza się i wyłącza automatycznie po
podłączeniu złącza wejścia high level. Przewód Remote nie jest konieczny! Dzięki MTX !!

• Wejście Bi-Level (Bi-Level Input) - wejście High Level i RCA używają tych samych złącz RCA we wzmacniaczu !

• Złącze głośnikowe na kabel 10mm2 - dwa zestawy złączy głośnikowych do podłączenia dwóch subwoofe-

rów lub jednego głośnika dwucewkowego. Dwa złącza (+) połączone sa równolegle, tak jak złącza (-). Bardzo
użyteczne !

• Złącze zasilające - użyj przewodu o przekroju 50mm2 dla optymalnego zasilenia Twojego wzmaniacza
TH800D.

• Regulator subwoofera EBC (External Bass Control) - regulator na 6 metrowym przewodzie pozwala na stero­wanie subwooferem z dowolnego miejsca w samochodzie.

Podręcznik użytkownika - TH800D

Panel sterowania :

Sterowanie podbiciem - stosowane jest do ustawienia poziomu czułości wzmacniacza do jednostki sterującej,
której używasz. Zakres regulacji : 100mV do 6V.

Regulacja podbicia

1. Ustaw regulacje podbicia (Gain) w pozycji minimum (kierunek przeciwny do kierunku obrotu wskazówek ze­gara)

2. Ustaw głośność jednostki sterującej na mniej więcej 3/4 maksymalnej wartości.

3. Powoli zwiększaj podbicie do chwili pojawienia się zakłoceń.

4. Reguluj podbicie, zmniejszając napięcie tak by wyeliminować zakłócenia sygnału.

5. Wzmacniacz został skalibrowany z jednostką sterującą.

Ostrzeżenie: Nigdy nie reguluj podbicia basu bez podłączonego subwoofera. Mo­żesz uszkodzić wzmacniacz!

Regulacja ltra dolno-przepustowego - czestotliwośc może być regulowana w zakresie od 40Hz do 200Hz.

Regulacja ltra Subsonicznego - częstotliwośc może być płynnie regulowana w zakresie 20Hz do 50Hz. Filtr Sub­soniczny chroni głośnik przed zbyt niskimi czestotliwościami które mogą doprowadzić do jego uszkodzenia.
Niezykle przydatna funkcja przy zasilaniu głośników w skrzyniach otwartych.

Regulowany przełącznik fazowy - aby idealnie dopasować niskie tony z subwoofera i przednich głośników spró­buj zmienić fazę subwoofera z 0° na 180°. Funkcja ta jest bardzo przydatna w trybie zmostkowanym.

Zasilanie: wzmacniacz jest włączony - dioda LED świeci na czerwono.

Panel sterowania

Panel podłączeniowy

www.mtx.com - www.mtx.eu.com

Podręcznik użytkownika - TH800D

Panel podłączeniowy :

Złącze RCA - podłącz jednostke sterująca do wzmacniacza za pomocą kabli
sygnałowych RCA. Minimalna wartość sygnału wyjściowego jednostki steru­jącej to 100mV.
Zawsze używaj wysokiej jakości ekranowanych przewodów sygnałowych by
wyeliminować możliwość pojawienia się zakłóceń.

Wejścia High Level :

Wzmacniacze MTX pozwalają podłączyć wyjścia High Level oraz RCA do tego
samego wejścia RCA we wzmacniaczu. Użyj dołączonych adapterów aby pod­łączyć jednostkę sterującą do wzmacniacza.

Złącza głośnikowe - podłącz do nich przewody głośnikowe. Zwróć uwagę na prawi­dłowe podłączenie przewodów głośnikowych jeżeli używasz dwóch subwooferów bądź jednego dwu-cewkowego.
Uwaga : Oba przewody (+) podłączone sa równolegle do wzmacniacza. To samo dotyczny obu przewodów (-).

Ochrona termiczna: dioda LED świeci na czerwono jeśli temperatura wzmacniacza osiągnie 100°C bądź napięcie spadnie
poniżej 9V lub wzrośnie powyżej 16,2V.

Zabezpieczenie przed zwarciem: dioda LED świeci na żółto jeżeli nastapi zwarcie przewodów głośnikowych.

Bezpieczniki: spalony bezpiecznik zastąp nowym o tej samej wartości. Nigdy nie używaj bezpiecznika o większym na­tężeniu.

Złącze zasilania (+12V) - jest główne źródło zasilania wzmacniacza i musi być bezpośrednio podłączone do dodatniej
klemy akumulatora. Zwróć uwagę na prawidłowe ułożenie przewodu zasilającego w samochodzie. Unikaj układania prze­wodu wraz z kablami sygnałowymi, antenowymi lub w pobliżu innego sprzętu elektronicznego. Prąd płynący przewodem
może wywoływać zakłócenia w systemie. Ważne jest również korzystanie z wysokiej jakości przewodów o odpowiednim
przekroju. Do zasialania wzmacniacza MTX TH800D zaleca się uzywanie przewodów o przekroju 50mm2.

Remote Terminal – The amplier can be turned on by applying 12 volts to this terminal. Typically this voltage is supplied
by a wire from the source unit marked "remote" or "power antenna".

Złącze GND - do prawidłowego podłączenia masy użyj krótkiego przewódu o identycznym przekroju jak przewód zasi­lający. Usuń lakier w miejscu podłączenia masy do elemtu karoserii samochodu aby uzyskać optymalne przewodzenie.
Właściwie wykonane uziemienie wływa znacząco na wydajność wzmacniacza.

Port sterowania subwooferem EBC (External Bass Control) - regulator sterowania subwooferem może być zainstalowany
w dowolnym miejscu w samochodzie. Regulator znajduje się w zestawie.

High level inputs

through RCA

Adaptors
included

To Head

Unit

Speakers

Montaż i podłączanie

Rekomendujemy instalacje wzmacniaczy Thunder u autoryzowanego
sprzedawcy produktów MTX Audio. Nieprawidłowe podłączenie może
spowodować poważne uszkodzenie wzmacniacza, głośnika lub instalacji
elektrycznej w samochodzie. Przed uruchomieniem systemu ponownie
sprawdź poprawność wszystkich połączeń.

1. Rozłącz klemy akumulatora.

2. Wybierz miejsce instalacji wzmacniacza. Wybierając miejsce weź pod uwagę prawidłowy obieg powietrza wokół
wzmacniacza tak by zapewnić mu optymalne chłodzenie. Upewnij się czy przy podłączaniu nie uszkodzisz przewodów
instalacji elektrycznej samochodu, przewodów paliwowych, hamulcowych czy zbiornika paliwa. Zamontuj wzmacniacz
MTX THUNDER.

3. Przeciągnij przewód zasilający przez grodź silnika używając specjalnych przepustów. Unikniesz przeciecia izolacji prze­wodu na ostrych krawędziach. Następnie przeciagnij przewód przez wnętrze samochodu i podłącz do gniazda zasilają­cego (+) we wzmacniaczu (+BATT).
Uwaga : Upewnij się że używasz przewodów zasilających o odpowiednim przekroju.

4. Zainstaluj oprawkę z bezpiecznikiem w odległości ok. 20 cm od akumulatora. Znacznie zmniejszy to ryzyko uszkodzeń
spowodowanych przez spięcie. Nie instaluj bezpiecznika w oprawce przed prawidłowym podłączeniem całej instalacji.
Teraz podłącz przewód zasilający (+) do dodatniej klemy akumulatora.

5. Znajdź odpowednie miejsce do podłączenia masy. Przymocuj przewód do miejsca podłączenia masy a drugi koniec
podłącz do terminala GND we wzmacniaczu.

6. Podłącz przewód wzbudzenia wzmacniacza (Remote) do terminala we wzmacniaczu MTX THUNDER. Jeżeli Twoja jed­nostka sterująca nie ma dedykowanego wyjścia Remote możesz podłączyć przewód do przewodu sterowania elektrycz­na anteną.

7. Podłącz przewody RCA do wejścia sygnałowego we wzmacniaczu (RCA Bi-Level Input). Poprowadź przewody sygnało­we zdala od wszystkich przewodów zasilających. Używaj wysokiej jakości ekranowanych przewodów sygnałowych aby
uniknąć zakłóceń sygnału. .

• Użyj przewodów sygnałowych RCA : jeśli jednostka sterująca posiada wyjścia RCA podłącz przewody sygnałowe bezpo­średnio do wejścia RCA we wzmacniaczu.

• Użyj przewodów głośnikowych : jeżeli jednostka sterująca nie ma wyjść RCA możesz podłączyc sygnał z wyjścia głośni­kowego bezpośrednio do wejścia RCA we wzmacniaczu (za pomocą dołączonego adaptera HL).

8. Podłącz głośnik do wzmacniacza MTX THUNDER używając przewodów o odpowiednim przekroju. Wzmacniacz posiada
dwa RÓWNOLEGŁE złącza głośnikowe : dla jednego i dwóch subwooferów.

9. Ponownie sprawdź poprawność podłączenia instalacji. Jeśli wszystko podłączone jest prawidłowo podłącz klemy aku­mulatora i umieść bezpiecznik w oprawce. Rozpocznij regulacje wzmacniacza.

Uwaga : upewnij się iż podbicie sygnału we wzmacniaczu (Gain) jest ustawione w pozycji minimum przed rozpoczęciem
regulacji wzmacniacza.

Rozwiązywanie problemów :

Problem Przyczyna Rozwiązanie

Brak wskazań diody LED Brak napięcia 12V na złączu Remote Podłącz napięcie 12V do terminala
Brak napięcia 12V na złączu zasilającym Podłącz napięcie 12V do terminala
Nieprawidłowo podłączona masa Sprawdz masę
Spalony bezpiecznik Wymień bezpiecznik
Dioda zasilania świeci, Wyłączona głośność w jednostce sterującej Zwiększ głośność w jednostce sterującej
brak sygnału Nie podłączone przewody głośnikowe Podłącz przewody głośnikowe
Wyłączone podbicie we wzmacnaiczu Włącz podbicie we wzmacniaczu (Gain)
Wyłączony procesor dźwięku Podłącz zasilanie do procesora dźwięku
Spalony głośnik Wymień głośnik
Sygnał wyjściowy Poziom głośności jednostki sterujacej Zmniejsz głośność jednostki sterującej
zniekształcony jest zbyt wysoki
Zbyt duże podbicie sygnału we wzmacniaczu Zmniejsz podbicie sygnału we
wzmacniaczu (Gain)
Odwrócony balans Zamienione przewody głośnikowe Wire speakers with correct orientation
(lewy z prawym) Podłącz prawidłowo głośniki
Odwrócone wejścia RCA Zamień wtyki RCA
Bass is weak Głośniki podłączone w przeciwfazie Podłącz głośnik we właściwej fazie
Nie stosowanie głośników MTX Kup głośniki MTX !
Spalony bezpiecznik Nadmierny poziom sygnału wyjściowego Zmniejsz głośność
Wadliwy wzmacniacz Skontaktuj się z serwisem

Designed and Engineered by Mitek in Phoenix - AZ, USA.

© 2008 Mitek. All rights reserved.

MTX, COUSTIC, XTANT, STREETWIRES and THUNDER

are registered trademarks of Mitek.

Due to continual product development, all

specications are subject to change without notice

MTX Audio,

4545 East Baseline Rd.

Phoenix, AZ 85042

USA

MTX is a proud member of Mitek Corp high

quality consumer audio product lines.
