MTX RT1000D Owner's Manual

RT1000D

Mono Block Class D Power Amplier

1000W

RMS

Designed by MTX in Phoenix, AZ, USA

mtx.com

mtx.eu.com

www.mtx.com - www.mtx.eu.com

Introduction

Thank you for purchasing an MTX Audio Hi-Performance amplier. Proper installation matched with MTX speakers
and subwoofers provide superior sound and performance for endless hours of enjoyment whether you are waking
the neighbors or just out enjoying your tunes. Congratulations and enjoy the ultimate audio experience with MTX!

Specications

• 1-Channel Mono Block Class-D Power Amplier

• CEA2006 certied Power Output:

- 1000 watts RMS x 1-channel at 2Ω and THD+N ≤1%

- 500 watts RMS x 1-channel at 4Ω and THD+N ≤1%

• Crossover:

- Low pass 12dB/oct variable from 40Hz to 200Hz

• Signal-to-Noise Ratio (1 watt): > 75dB

• THD+Noise (Distortion) (1 watt): ≤ 1%

• Frequency Response (±1dB): 20Hz-200Hz

• Maximum Input Signal: 5V

• Maximum Sensitivity: 250mV

• Dimensions: 14-1⁄16" x 7-5⁄8" x 2-1⁄16"

• High level inputs

• EBC (External Bass Control) remote included

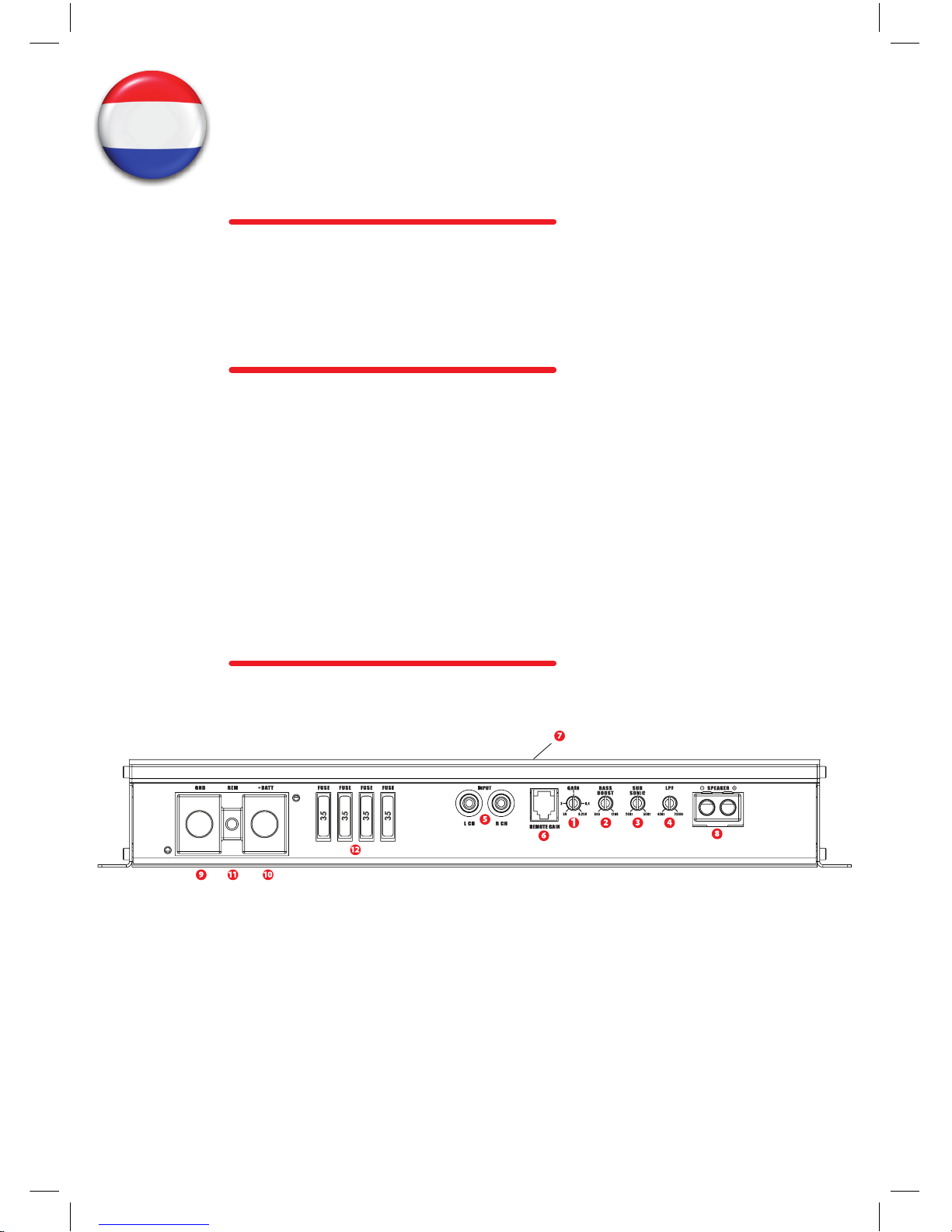

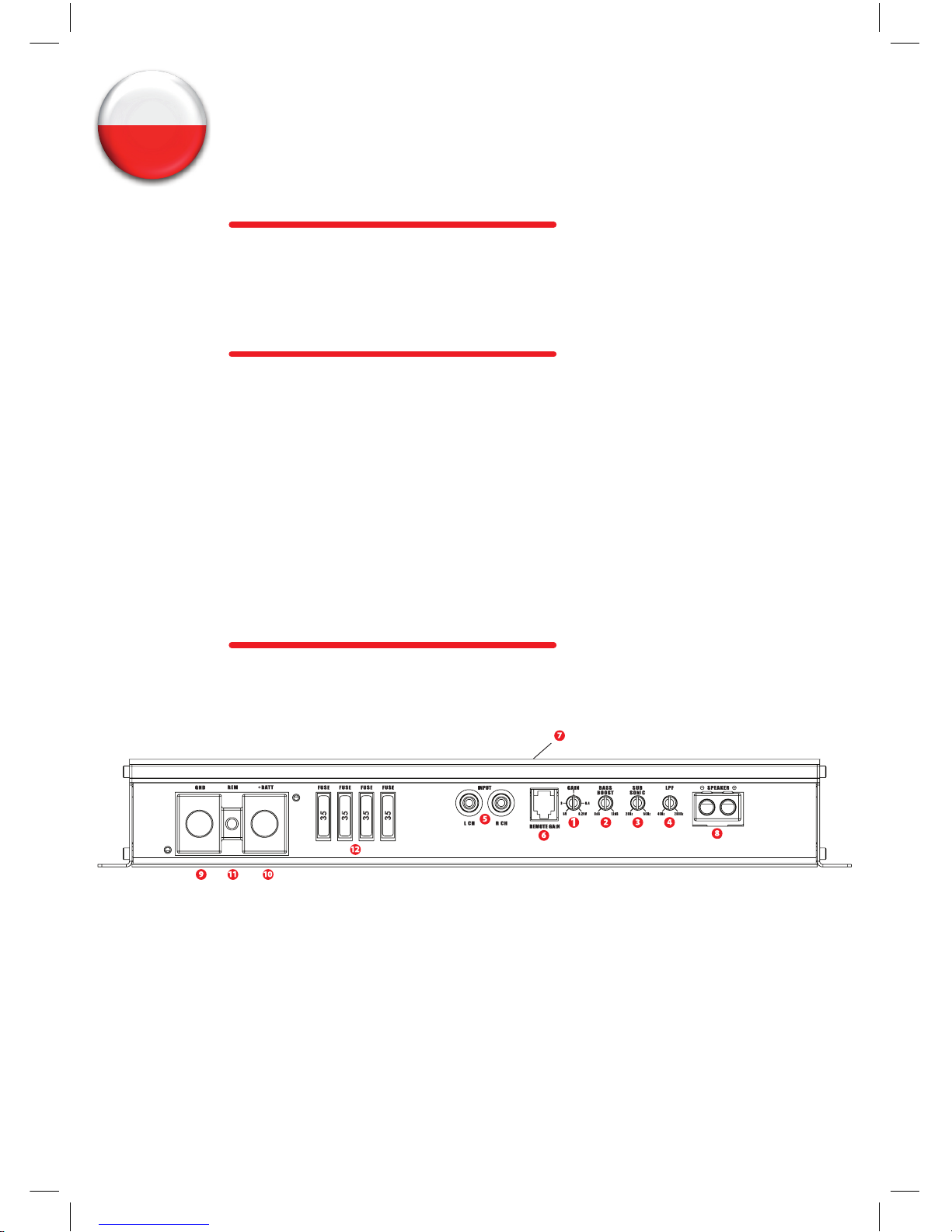

Control Panel

Owner’s Manual - RT1000D

Control Panel

Gain Control - The gain control matches the input sensitivity of the amplier to the source unit being used.
The operating range varies from 250mv to 5V.

Adjusting the gain

1. Turn the gain control on the amplier all the way down (counter clockwise).

2. Turn up the volume control on the source unit to approximately 3⁄4 of maximum.

3. Adjust the gain control on the amplier until audible distortion occurs.

4. Adjust the gain control down until audible distortion disappears.

5. The amplier is now calibrated to the output of the source unit.

Bass Boost Control:
Allows user to adjust the bass boost between 0dB - 12dB at 40Hz.

Subsonic Filter Control:
Used to select the desired subsonic lter frequency. The frequency is adjustable from 30Hz to 50Hz.

Low Pass X-Over Frequency Control :
Used to select the desired low-pass (LP) x-over frequency. The frequency is adjustable from 40Hz to 200Hz..

RCA Inputs - These RCA inputs are used with source units that have either RCA/Line level or speaker level outputs.
(Source units need a minimum level of 250mV output for proper operation of the amplier).
MTX recommends only high quality twisted pair cables (such as StreetWires) to decrease the possibility of radiated
noise entering the system.

EBC Port (External Bass Control) - The Remote Subwoofer Level Control (EBC) plugs directly into this port, while the
EBC itself can be placed anywhere in the vehicle for on demand bass adjustments. EBC is included.

Power On/Protection LED - The LED illuminates red when the amp is switched on. When the amps is in short circuit
or thermal protection, the LED illuminates orange. You need to switch the amp Off and On to restart.

Speaker Terminals - Connect speakers to these terminals. Observe speaker polarity throughout the system.
Improper phase can result in loss of bass response and/or poor overall sound quality.

Ground Terminal – A proper ground is required for your amplier to operate at peak performance. A short ground
cable the same diameter as the power cable should be used to attach the ground terminal directly to the chassis of
the vehicle. Always remove paint, dirt or debris to expose bare metal where the ground will be attached.

(+12V) Power Terminal - This is the main power input for the amplier and must be connected directly to the
positive terminal of the vehicles battery for proper operation. Use caution when installing (+12) power cable in the
vehicle. Avoid running this cable parallel with RCA cables, antennas, or other sensitive equipment due to massive
currents that can induce noise into the audio system. It is also very important to have a tight, secure connection for
maximum performance. MTX recommends using 1/0 AWG power wire with the MTX RT1000D amplier

Remote Terminal – The amplier is turned on by applying 12 volts to this terminal. Typically this voltage is supplied
by a wire from the source unit marked “remote” or “power antenna”.

Fuses - When fuses blow, replace them with the same value. Never use a higher rated fuse !

www.mtx.com - www.mtx.eu.com

Owner’s Manual - RT1000D

Installation & Mounting

MTX recommends your new RoadTHUNDER amplier be installed by an Authorized MTX retailer. Any devia­tion from specied installation instructions can cause serious damage to the amplier, speakers and/or vehicles
electrical system. Damage caused from improper installation is NOT covered under warranty. Please verify all
connections prior to system turn on !

1. Disconnect the vehicle’s negative battery cable.

2. Determine the mounting place for your MTX amplier. Keep in mind there should be sucient air ow for
proper cooling. Mark the mounting holes from the amplier to be drilled. Before drilling make sure all vehicle
wires, gas lines, brake lines and gas tank are clear and will not interfere with installation. Drill the desired holes
and mount the MTX amplier.

3. Install a positive (+) power cable from the vehicle’s battery through the rewall using a grommet or rewall
bushing to avoid cable damage from sharp edges of the rewall. Run the cable through the interior of the vehicle
and connect it to the amplier’s (+12V) terminal. Do Not connect to the battery at this time.
Note : Use only proper gauge wire for both positive and negative connections.

4. Install a circuit breaker or fuse within 20cm of the battery. This eectively lowers the risk of severe damage to
you or your vehicle in case of a short circuit or accident. Make sure the circuitbreaker is switched o or the fuse
is taken out of the fuse holder untill all connections are made. Now connect your positive power cable to the
positive battery terminal of the battery.

5. Grounding - Locate a proper ground point on the vehicle’s chassis and remove all paint, dirt or debris to reveal
a bare metal surface. Attach the ground wire to that contact point. Connect the opposite end of the ground wire
to the (GND) terminal on the MTX amplier.

6. Connect a Remote Turn-on wire from the source unit to the MTX amplier’s (REM) terminal. If the source unit
does not have a dedicated Remote Turn-on lead, you may connect to the source unit’s Power Antenna lead.

7. Connecting signal cables to the amplier : There are two ways to supply the signal to your MTX amp.

• To get maximum performance, we suggest connecting a high quality RCA to the corresponding outputs at the
source unit and inputs of the amplier.

• If a source unit is being used without RCA outputs connect using the included high-level speaker terminals and the

proper gauge speaker wire.

8. Connect your speakers to your MTX amplier’s speaker terminals using the right gauge speaker wire. Your MTX
amp can drive a 2 ohm minimum load for max power.

9. Double check all previous installation steps, in particular, wiring and component connections. Once veried,
reconnect the vehicle’s negative battery cable, turn the circuit breaker on or place the fuse in the fuse holder.

Note : Gain Levels on the amplier should be turned all the way down (counter clockwise) before proceeding
with adjustments.

Troubleshooting

Problem Cause Solution

No LED indication No +12V at remote connection Supply +12V to terminal
No +12V at Power connection Supply +12V to terminal
Insucient ground connection Verify ground connection
Blown power fuse Replace fuse

Power LED on, no output Volume on source unit o Increase volume on source unit
Speaker connections not made Make speaker connections
Gain control on amplier o Turn up gain
Signal processing units o Apply power to signal processor
All speakers blown Replace speakers

Output distorted Head unit volume set too high Lower head unit volume
Amplier gain set too high Lower amplier gain

Balance reversed Speakers wired L + R reversed Wire speakers with correct orientation
RCA inputs reversed Reverse RCA input

Bass is weak Speakers wired out of phase Wire speakers with correct phase
Not using MTX woofers Buy MTX woofers

Blowing fuses Excessive output levels Lower the volume
Amplier defective Return for service

www.mtx.com - www.mtx.eu.com

Manuel - RT1000D

Introduction :

Merci de votre achat de l’amplicateur audio hautes performances MTX. Une installation correcte associée aux
haut-parleurs et aux subwoofers MTX vous apporte un son et des performances de qualité supérieure que vous
apprécierez pendant des heures, que ce soit en essayant d’impressionner les voisins ou simplement en prenant
plaisir à écouter de la musique. Félicitations et savourez l’écoute inégalée de MTX!

Caractéristiques :

• Amplicateur mono canal large bande Classe-D

• Puissance certiée CEA2006:

- 1x 1000 watts RMS @ 2Ω et THD+N ≤1%

- 1x 500 watts RMS @ 4Ω et THD+N ≤1%

• Filtre actif:

- Passe Bas (LPF) 12dB/Oct variable de 40Hz à 200Hz

• Rapport Signal/Bruit (1 watt): >75dB

• THD+Noise (Distortion) (1 watt): ≤1%

• Réponse en fréquence (±1dB): 20Hz-200Hz

• Niveau de sensibilité RCA: 250mV à 5V

• Dimensions: 288mm x 194mm x 52mm

• Entrées haut niveau

• Commande EBC (External Bass Control) incluse

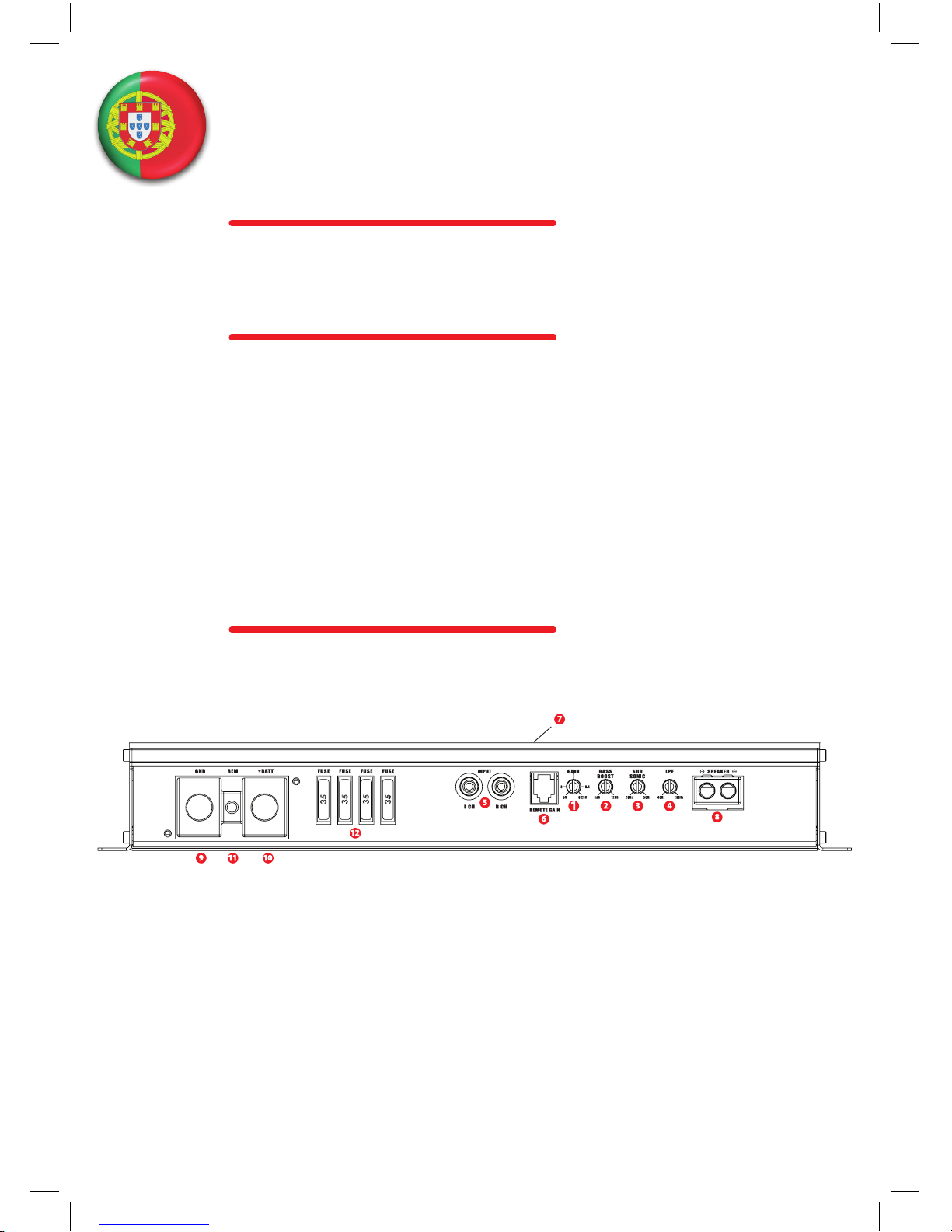

Connecteurs et réglages

Réglages :

Niveau de sensibilité (GAIN) – Ce réglage permet d'aligner la
sensibilité de votre ampli avec celle de votre source. Elle varie sur l'amplicateur de 0,25 à 5V. Cette commande
n'est pas un volume ! Cela ne sert à rien de la mettre à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)

2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)

4. Diminuer le niveau d'une heure sur le potentiomètre

5. Votre amplicateur est calibré avec la source

Contrôle d’amplication des graves :
Permet à l’utilisateur d’augmenter les graves de 0 dB à 12 dB à 40 Hz.

Réglage de ltre subsonique :
Utilisé pour sélectionner la fréquence de ltre subsonique désirée. La fréquence est réglable de 30 Hz à 50 Hz.

Réglage de la fréquence de coupure passe-bas (LPF):
Ce potentiomètre permet d'ajuster la fréquence de coupure passe-bas de 40 à 200Hz (12dB/oct)

Entrées RCA (LINE IN): Ces entrées RCA sont utilisées avec les appareils source qui ont des sorties de niveau
RCA/Ligne ou de niveau haut-parleur. Le niveau minimum est de 0,25 Volt, le niveau maximum est de 5 Volts. MTX
recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez StreetWires par exemple) pour éliminer
les problèmes de parasite.

Port EBC (External Bass Control - EBC Port): Ce port permet la connexion de la commande déportée EBC livrée de
série. Elle vous permet de régler le niveau du subwoofer assis aux places avant.

Voyant d’alimentation/Protection – Le voyant lumineux s’éclaire en rouge quand l’amplicateur est sous tension.
Quand l’amplicateur est sous la protection thermique ou la protection contre les courts-circuits, le voyant
lumineux est éclairé en orange. Vous devez éteindre et remettre en marche l’amplicateur pour le redémarrer.

Connecteurs haut-parleurs (SPEAKERS): Connecter votre(vos) haut-parleur(s) à ces borniers. Il faut respecter les
phases pour obtenir la meilleures qualité sonore. Des inversions de polarité peuvent dégrader le grave et la qualité
sonore.

Connecteur de masse (GND) – C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très
bonne qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la
peinture avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même
section de câble que pour l'alimentation (10mm2).

Connecteur d'alimentation (+12V): C'est l'alimentation de l'amplicateur. Ce bornier doit être connecté directement
à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble
d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. MTX recommande
l'utilsation de câble de 51mm².

Connecteur ”Remote” (REM): C'est la commande d'allumage et d'extinction de l'amplicateur. Pour allumer l'ampli,
il faut appliquer un +12V sur cette borne. La commande ”Remote” se trouve dans les câbles de votre source avec
l'inscription ”Remote” ou ”Power Antenna”.

Fusibles - Lorsque'un fusible fond, il faut le remplacer par un fusible de même valeur.
Attention : ne jamais utiliser un fusible plus puissant.

www.mtx.com - www.mtx.eu.com

Manuel - RT1000D

Installation et montage

MTX vous recommande de faire appel à un installateur spécialisé pour le montage de votre amplicateur.
Tout mauvais branchement peut gravement endommager votre amplicateur, vos haut-parleurs ou encore le
système électrique de votre véhicule. Veuillez à vérier deux fois les branchements avant de mettre en marche
votre système audio.

1. Déconnectez la masse de la batterie du véhicule.

2. Déterminez l'emplacement de votre amplicateur MTX. Sa position idéale est à plat, le logo orienté vers le
haut. Il faut que l'air puisse bien circuler autour de l'ampli pour assurer un refroidissement optimal.
Repérez les trous de xation, retirez l'amplicateur, percez des avant-trous. Attention à bien vérier de ne pas
percer dans le réservoir, dans une durite ou encore dans le système électrique du véhicule. Vous pouvez visser
votre amplicateur.

3. Faites passer un câble d'alimentation de la batterie jusqu'au connecteur marqué ”+12V” sur l'amplicateur.
Ne pas connecter ce câble pour le moment. Lors du passage à travers une tôle, il faut utiliser un caoutchouc de
protection pour que le câble ne s'endommage pas. Attention à bien utiliser la section de câble recommandée.

4. Il faut installer un fusible et un porte fusible à moins de 20cm de la batterie du véhicule. C'est une protec­tion très importante pour vous et votre véhicule en cas d'accident ou de court-circuit. Vous pouvez maintenant
connecter le câble d'alimentation sur la borne positive (rouge) de la batterie.

5. Trouvez une très bonne masse, la plus courte possible (donc proche de l'amplicateur). Le point de contact
doit être décapé (plus de peinture) pour assurer un contact optimal et un transfert de courant maximum. Utiliser
la même section de câble que pour l'alimentation. Branchez la masse au connecteur marqué ”GND” sur l'ampli­cateur puis visser l'autre extrémité à la tôle du véhicule.

6. Connectez un câble de commande d'allumage (remote) et d'extinction de votre source au bornier marqué
”REM” sur l'amplicateur. Ce câble est généralement de petite section et de couleur bleue. Il se trouve à l'arrière
de votre source. Il est parfois marqué ”remote” ou ”power antenna”.

7. Connectez les câbles RCA de votre source aux borniers marqués ”INPUT”.
Si votre source n'est pas équipée de câbles RCA, vous pouvez utiliser les adaptateurs haut niveau fournis. Si un
appareil source utilisé n’est pas équipé de sorties RCA, raccordez en utilisant les bornes de haut-parleurs haut
niveau et du l de haut-parleur de calibre approprié.

8. Connectez les câbles des haut-parleurs aux borniers marqués ”SPEAKER”. Attention à bien respecter les phases.
Le (+) de votre haut-parleur se connecte au (+) du bornier sur l'ampli. Le (-) de votre haut-parleur se connecte
au (-) du bornier. Une inversion de phase peut être à l'origine d'un manque de grave ou d'une mauvaise qualité
sonore. Attention, l'impédance minimum est 2 ohms.

9. Vériez tous les points de montage précédents, en particulier le câblage et les connexions. Si tout est en ordre,
vous pouvez reconnecter la masse de la batterie. Puis placez le fusible dans son porte fusible.

Attention : le réglage de sensibilité marqué ”GAIN” sur l'amplicateur doit être en position minimum, dans le sens
contraire des aiguilles d'une montre, pour commencer les réglages.

Résolution des problèmes

PROBLÈMES CAUSES SOLUTIONS

Le LED "Power" (rouge) ”REM” n'est pas allimenté en +12V Brancher du +12V au connecteur ”REM”
ne s'allume pas ”+12V” n'est pas alimenté en +12V Brancher du +12V au connecteur ”+12V”
La masse est insusante Vérifer la connexion à la masse
Le fusible est cassé Remplacer le fusible en vériant la polarité

Le LED "Power" est allumé Le volume sur la source est à zéro Augmenter le volume sur la source
mais il n'y a pas de son Les câbles haut-parleurs ne sont pas Reprendre les branchements
branchés (ou déconnectés)
Le ”GAIN” est au minimum Monter le gain

Son distordu Le volume sur la source est trop fort Baisser le volume sur la source
Le ”GAIN” est réglé trop haut Réduire le ”GAIN” sur l'amplicateur

Niveau de grave faible Les haut-parleurs sont hors phase Reprendre les branchements en respectant
la phase
Vous n'utilisez pas des subs MTX ? Acheter des subs MTX !

Le fusible claque L'ampli est à fond Baisser le volume
Les câbles d'alimentation sont inversés Branchez les en respectant la polarité
L'amplicateur est en panne Retournez le en réparation

www.mtx.com - www.mtx.eu.com

Introducción

Gracias por comprar un amplicador de audio de alto rendimiento MTX. La instalación correcta, combinada con
los altavoces y subwoofers MTX, produce un sonido y un rendimiento de calidad superior durante incontables
horas de placer, sea que esté despertando a los vecinos o simplemente disfrutando de su música. Felicitaciones, y
disfrute de lo máximo en experiencias de audio con MTX.

Specicaciones :

• Amplicador de 1 canal Mono Bloque de clase D

• Potencia de salida (certicado CEA2006):

- 1000 W RMS x 1 canal a 2Ω y THD+N ≤1%

- 500 W RMS x 1 canal a 4Ω y THD+N ≤1%

• Filtro Crossover:

- Filtro Paso Bajo de 12dB/octava variable de 40Hz-200Hz

• Relación Señal/ruido (1W): >75dB

• Distorsión THD+Ruido (1W): ≤1%

• Respuesta en frecuencia (±1dB): 20Hz-200Hz

• Máxima Señal de entrada: 5V

• Máxima Sensibilidad: 250mV

• Dimensiones: 288mm x 194mm x 52mm

• Entradas de alta señal o potencia

• Control remoto externo EBC incluido

Panel de control

Manual de usuario - RT1000D

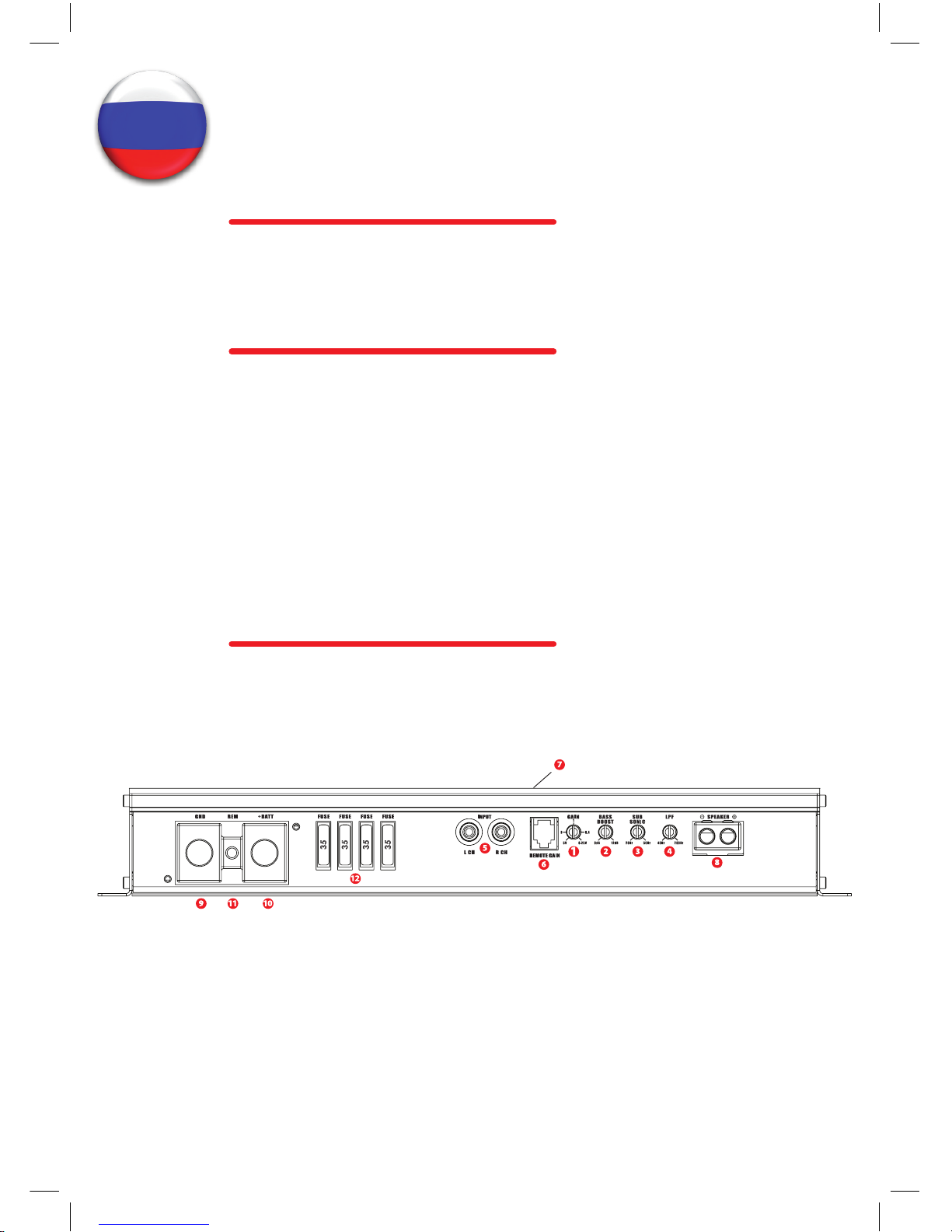

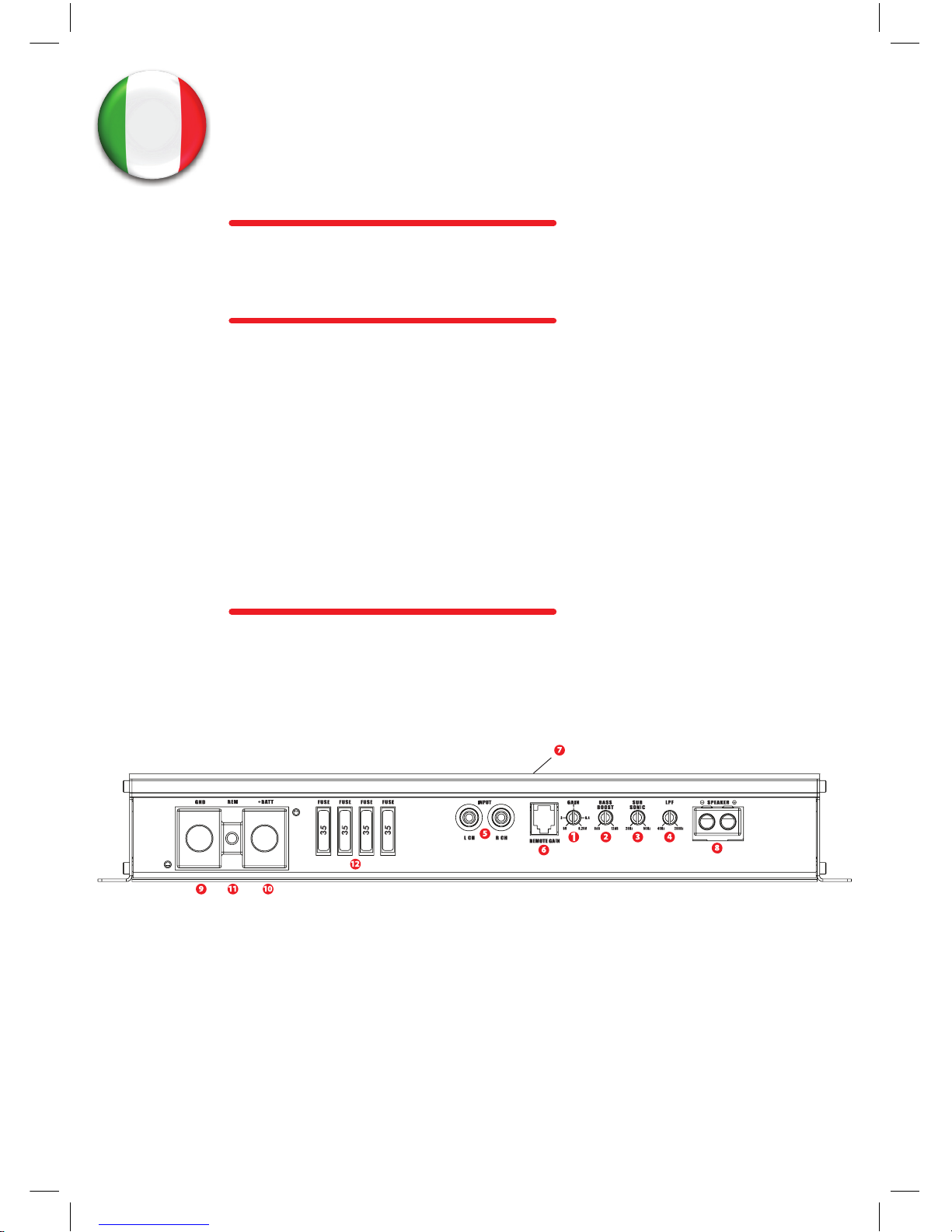

Panel de control :

Control de ganancia (GAIN): Este control es usado para parejar la sensibilidad de entrada a una fuente en
particular que estes usando. El rango de ganancia varía de 250mV a 5V.

Ajuste de ganancia

1. Gira el control de ganancia del amplicador a cero (contrario a las agujas del reloj).

2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.

3. Ajusta subiendo el control de ganancia del amplicador hasta notar distorsión.

4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.

5. El amplicador está ahora calibrado con la salida de la fuente.

Control de refuerzo de bajos:
Permite jar el refuerzo de bajos entre 0 dB y 12 dB a 40 Hz.

Control de ltro subsónico:
Permite jar la frecuencia del ltro subsónico entre 30 Hz y 50 Hz.

Control de Frecuencia Paso bajo (LPF): Use este ajuste para seleccionar la frecuencia de corte del ltro Crossover
Paso Alto desde 40Hz a 200Hz.

Entradas RCA (LINE IN): Estas entradas RCA son para unidades fuente con salidas de nivel de altavoz o salidas
de nivel de línea/RCA de voltaje mínimo de 250mV. MTX recomienda solo cables de alta calidad apantallados para
reducir la posibilidad de intrusión de ruidos.

Puerto EBC (Control externo de graves): El control remoto del nivel de subwoofer se conecta directamente a este
puerto. Así le permitirá disponer de este control en cualquier parte del vehículo. El EBC está incluido.

Indicador LED de protección y alimentación. El indicador LED se ilumina de color rojo cuando el amplicador está
encendido. Cuando el amplicador tiene un cortocircuito o está en modalidad de protección térmica, el indicador
LED se ilumina de color anaranjado. Hay que apagar el amplicador y volver a encenderlo para que comience a
funcionar otra vez.

Terminales de altavoz (SPEAKER): Conecte los altavoces a estos terminales. Es muy importante que la polaridad de
los mismos y la de los terminales de conexión para evitar perdida en graves.

Terminal de masa (GND): Se precisa de una buena conexión de masa o negativo para un correcto fucncionamiento.
Utilice el mismo diametro de cable que con el positivo. Conectelo a algún punto del chasis del vehículo, el cual
habra lijado para retirar la pintura y limpiado de suciedad. Ha de garantizar una buena conductividad.

Terminal Power (+12V): Esta es la entrada principal de alimentación positiva, la cual se debe conectar directamente
al terminal positivo de la batería. Evite pasar el cable de alimentación junto a cableado RCA para evitar la intrusión
de ruido. Es muy importante que asegure bien las conexiones para unas máximas prestaciones. MTX recomienda
el uso de cable mínimo de 51mm² para el RT1000D.

Terminal Remoto (REM): Aplicando un voltaje de +12V a este terminal, la etapa se encenderá. Normalmente el
autoradio dispone de una salida de remote marcada como “remote” o “power antena”.

Fusible (FUSE) Cuando se fundan fusibles reemplacelos por otros del mismo valor de corriente que el reemplazado,
nunca de valores superiores.

www.mtx.com - www.mtx.eu.com

Instalación y montaje

MTX recomienda que un instalador autorizado de MTX haga la instalación de tu amplicador RoadTHUNDER.
Cualquier variación de las especicaciones recomendadas en la conexión del amplicador podría dañar seria­mente el amplicador, altavoces y/o el sistema eléctrico del vehículo. Por favor verica dos veces las conexiones
antes de encender el sistema.

1. Desconecta el terminal negativo de la batería del vehículo.

2. Determina el lugar de montaje del amplicador MTX. Recuerda que tiene que haber suciente ventilación en
la parte de los disipadores del amplicador para asegurar un buen refrigeramiento. Marca primero y luego haz
los agujeros donde irán montado el amplicador. Antes de esto asegurate de que el cableado del vehículo, líneas
de aire/gas, cables de freno, depósito de gasolina, etc...están seguros y no interferirán en la instalación.

3. Pasa un cable positivo de la batería por el pasamuros utilizando una arandela de plástico/goma o similar para
evitar que el cable se dañe debido a la supercie alada del pasamuros. Pasa el cable al interior del vehículo y co­néctalo al terminal +12V del amplicador. Deja el cable desconectado en la parte de la batería. NOTA : Asegurate
de usar la correcta sección de cable para los terminale spositivo y negativo (misma sección)

4. Instala un fusible a 20 cms de la batería. Éste reducirá el riesgo de daño a tí y a tu vehículo en caso de cortocir­cuito o accidente. Asegurate de quitar el fusible del portafusibles hasta que todas las conexiones estén hechas.
Luego conecta el cable de alimentación positivo al terminal positivo de la batería.

5. Encuentra un buen punto de masa en el chasis del vehículo y quita la pintura para ver el punto de contacto.
Conecta el cable de masa a este punto y el otro al terminal negativo de alimentación del amplicador MTX.

6. Conecta un cable remoto de encendido de tu fuente al terminal de remote del amplicador. Si la fuente no
tiene un terminal de remote especíco, puedes utilizar la señal de alimentación de la antena de la fuente.

7. Conecte los cables de señal al amplicador; Hay dos modos de hacer llegar la señal a su amplicador MTX
como ya se ha visto.

• Para conseguir las máximas prestaciones, le sugerimos usar cableados RCA de alta calidad.

• Si está utilizando una unidad fuente sin salidas RCA, conéctela con cable de altavoz de calibre apropiado a las
terminales de altavoz de alto nivel del amplicador.

8. Conecte los altavoces a su amplicador MTX usando un cableado de la sección correspondiente. Su amplica­dor MTX admite impedancias mínimas de 2 ohmios para máxima potencia. Pero no en modo puente.

9. Verica dos veces tos los pasos previos de la instalación, el cableado y las conexiones de los altavoces. Si todo
es correcto, conecta el cable negativo de la batería, pon el fusible en el portafusibles y podemos proceder a
ajustar el amplicador.

Nota : Asegurate de que la ganancia del amplicador está a cero (totalmente en contra de las manillas de reloj)
antes de proceder a los ajustes.

Manual de usuario - RT1000D

Posibles problemas encontrados

Problema Causa Solución

Falta de indicación de LED Falta de indicación de LED Suministra +12V al terminal
Falta de +12V en la conexión de alimentación Suministra +12V al terminal
Falta o insuciencia en la conexión a masa Verica la conexión a masa
Fusible de alimentación dañado Reemplaza el fusible

POWER LED "ON", no salida Volumen de la fuente en o Incrementa el volumen de la fuente
Conexión de altavoces no realizada Realiza la conexión de altavoces
Control de ganancia del amplicador OFF Sube ganancia
Unidades de procesado de señal OFF Suministra potencia al
procesador de señal
Todos los altavoces dañados Reemplaza los altavoces

Distorsión de salida Volumen de la fuente demasiado alto Baja volumen de la fuente
Ganancia de amplicador demasiado alta Baja ganacia del amplicador

Balance invertido Cableado L y R invertido Cableado de altavoces con correcta
orientación
Entradas de RCA invertidas Invierte las entradas de RCA

El Bajo es debil Polaridad de altavoces invertida Cablea los altavoces con
la polaridad correcta

MTX woofers no son usados Compra woofers MTX

Fusibles dañados Excesivo nivel de salida Baja el volumen
Amplicador defectuoso Mándalo al servicio técnico

www.mtx.com - www.mtx.eu.com

Einleitung

Vielen Dank für den Kauf eines MTX Audio Hi-Performance-Verstärkers. Bei fachgerechter Installation und zusam­men mit Lautsprechern und Subwoofern von MTX bietet er hervorragenden Sound und Spitzenleistung, so dass Sie
stundenlang Musik genießen können, ganz gleich, ob Sie die Nachbarn aufwecken oder nur eine Spritztour unter­nehmen. Herzlichen Glückwunsch und viel Spaß beim ultimativen Sounderlebnis mit MTX!.

Technische Daten

• 1-Kanal Class-D Mono Verstärker

• CEA2006 zertizierte Ausgangsleistung:

- 1x 1000 Watt RMS an 2Ω bei THD+N ≤1%

- 1x 500 Watt RMS an 4Ω bei THD+N ≤1%

• Frequenzweiche:

- Tiefpass 12dB/Oct variabel von 40Hz bis 200Hz

• Signal-Rausch-Abstand (1 Watt): >75dB

• THD+Noise (Verzerrung) (1 Watt): ≤1%

• Frequenzgang (±1dB): 20Hz-200Hz

• Maximales Eingangssignal: 5V

• Maximale Empndlichkeit: 250mV

• Abmessungen : 288mm x 194mm x 52mm

• High Level Eingänge

• EBC Bass-Fernbedienung im Lieferumfang

Einstellungen - Anschlussleiste

Bedienungsanleitung - RT1000D
