РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

USER MANUAL НАРЪЧНИК

ЗА ЕКСПЛОАТАЦИЯ MANUAL

DE UTILIZARE

БЕТОНОСМЕСИТЕЛЬ

CONCRETE MIXER

БЕТОНОСМЕСИТЕЛ

BETONIERA

СМ120, СМ140, СМ160,

СМ180, СМ200, СМ220

RUSENGBGRROU



ВНИМАНИЕ

Прочитайте данное руководство перед эксплуатацией изделия и сохраните его для дальнейшего использования.

IMPORTANT

Read this manual before use аnd retain for future reference.

ВАЖНО

Прочетете този наръчник преди употреба и го запазете за бъдещи справки.

ATE NŢIE

Citiţi acest manual înainte de exploatare a dispozitivului şi păstraţi-l pentru utilizare ulterioară.

ВАЖНО! Прочитайте данное руководство перед эксплуатацией из-

делия и сохраните его д ля дальнейшего использования. ATT EN TIO N! Read this manual before operation of a product and keep

it for further use. ВНИМАНИЕ! Прочетете това ръководство преди да използвате из-

делието и го съхранете за по-нататъшно използване. ATE NTI E! Cititi prezentul manual inainte de a utiliza echipamentul si

pastrati-l pentru referinte ulterioare.

БЕТОНОСМЕСИТЕЛЬ

СОДЕРЖАНИЕ

ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ ....................................................................................................................................4

НАЗНАЧЕНИЕ ..................................................................................................................................................................6

КОМПЛЕКТНОСТЬ ........................................................................................................................................................7

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .......................................................................................................................8

RUS

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ ..............................................................................................................................8

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ .......................................................................................................................11

СБО РКА ............................................................................................................................................................................12

ПОДГОТОВКА СМЕСИТЕЛЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ ..................................................................17

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ........................................................................................................................18

ПЕРЕЧЕНЬ КРИТИЧЕСКИХ ОТКАЗОВ И ОШИБОЧНЫХ ДЕЙСТВИЙ ПЕРСОНАЛА,

ПРИВОДЯЩИХ К ИНЦИДЕНТАМ ИЛИ АВАРИЯМ .........................................................................................19

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ ........................................................21

ТРАНСПОРТИРОВКА................................................................................................................................................. 22

РЕАЛИЗАЦИЯ И УТИЛИЗАЦИЯ ...........................................................................................................................22

ХРАНЕНИЕ ...................................................................................................................................................................... 22

СРОК СЛУЖБЫ ............................................................................................................................................................ 22

ДАТА ИЗГОТОВЛЕНИЯ ............................................................................................................................................. 22

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ...................................................................................................................... 22

ИМПОРТЕР ................................................................................................................................................................... 23

Уважаемый покупатель! Данное изделие является технически сложным. Перед первым запуском внимательно изучите настоящее руководство по эксплуатации и строго соблюдайте все меры предосторожности! Их несоблюдение может привести к опасным для жизни травмам!

БЕТОНОСМЕСИТЕЛЬ

ВНИМАНИЕ

ВНИМАНИЕ!

В данном руководстве рассмотрены правила эксплуатации и технического обслуживания бетоносмесителей СМ120, СМ140, СМ160, СМ180, СМ200, СМ220. Пожалуйста, обратите особое внимание на предупреждающие надписи. Нарушение инструкции может привести к поломке оборудования или травме.

ВНИМАНИЕ!

Данное руководство по эксплуатации содержит общие требования, которые не могут учесть все возможные случаи, возникающие в реальных условиях. Втаких случаях оператору следует руководствоваться здравым смыслом.

Приведенные инструкции по технике безопасности помогут правильно использовать бетоносмеситель и обеспечить собственную безопасность. Пожалуйста, тщательно соблюдайте нижеприведенные пункты. Сохраняйте это руководство по эксплуатации для дальнейшей работы. До ввода бетоносмесителя в эксплуатацию прочтите данное руководство. Вы должны понимать и соблюдать все приведенные в нем указания. В случае передачи оборудования третьему лицу следует передать и настоящее руководство. В процессе совершенствования бетоносмесителя в конструкцию могут вноситься незначительные изменения, которые не влияют на его безопасность и не отражены в данном издании.

RUS

БЕТОНОСМЕСИТЕЛЬ

ИСПОЛЬЗУЕМЫЕ СИМВОЛЫ

Пиктограмма Описание

Внимание!

RUS

Необходимо выполнять требования по безопасности, предписанные инструкциями, а также все общие правила по безопасной работе.

Внимание! Опасное напряжение!

Необходимо выполнять требования по электробезопасности, а также общие правила по безопасной работе. Открытие защитных крышек или разборка допускается только уполномоченными компетентными специалистами!

Внимание! Опасность придавливания!

При работе машины не размещайте части тела в зонах, обозначенных этим символом!

Внимание! Опасность затягивания вращающимися частями!

При работе машины не касайтесь зон, обозначенных этим символом – в основном между зацепленными шестернями вращательного движения, а также вовнутренней части барабанов.

Внимание! Опасность ожога!

Температура на отмеченном этим символом элементе устройства может достигать опасных уровней, что может вызвать ожог при прикосновении!

Запрещается работа с машиной лицам, которые не ознакомлены с требованиями по безопасной работе!

Запрещается работа с машиной лицам без необходимой квалификации и тем, кто не ознакомлен с требованиями, описанными в инструкции!

Обязательным является использование антифонов или аналогичных личных защитных средств при работе с машиной в местах с повышенным уровнем шума!

Обязательным является выключение машины из сети питания по завершении работы и в ходе осуществления обслуживания и работ по ремонту устройства.

Обязательным является использование защитной маски или аналогичных личных защитных средств при работе с материалами, опасными для дыхательных путей!

БЕТОНОСМЕСИТЕЛЬ

ВНИМАНИЕ!

Несоблюдение указанных ниже общих указаний по безопасности может привести к травме оператора или поломке машины. Ознакомьтесь и соблюдайте описанные требования!

1. Машина должна использоваться только лицами, прошедшими соответствующее обучение.

2. Перед монтажом машины необходимо проверить: a. комплектность – наличие всех элементов согласно спецификации поставки;

наличие и ознакомление с необходимыми инструкциями по безопасности и работе,

б. в том числе по каждому поставленному элементу.

До введения в эксплуатацию прочтите правила безопасности и инструкции других

элементов, если они поставлены отдельно и требуется их использование для установки.

Монтаж и первый запуск машины необходимо выполнить при полном соблюдении

руководства по эксплуатации лицом с соответствующей квалификацией.

Включение машины допускается только при наличии исправной электрической сети, обеспечивающей требования по безопасной работе и соответствующей национальным нормативным актам.

Машина должна использоваться только по назначению. Использование машины без предохранительных устройств запрещено. Соблюдайте все правила техники безопасности, соответствующие данной операции.

При замене частей и во время любых других ремонтных работ машина должна быть выключена из электрической сети при помощи главного выключателя или извлечением вилки из розетки.

RUS

10.

11.

12.

13.

Работа по ежедневному обслуживанию должна выполняться только квалифицированными лицами.

Ремонт, перенастройка и другие специальные работы по обслуживанию должны осуществляться только техниками или лицами, которые прошли обучение.

Подключение к сети должно осуществляться только электротехниками или квалифицированными лицами.

Внесение изменений в конструкцию изделия запрещается или может осуществляться только после разрешения производителя и только при соблюдении всех норм по технике безопасности.

Для ремонта необходимо использовать только запасные части, утвержденные произ-

водителем.

Вилка шнура питания должна быть совместима с электрическими розетками переменного тока, применяемыми в стране вашего проживания. Оборудование (монтаж) должно выполняться компетентными техниками, которые прошли соответствующее обучение.

БЕТОНОСМЕСИТЕЛЬ

НАЗНАЧЕНИЕ

Бетоносмесители циклические гравитационные СМ120, СМ140, СМ160, СМ180, СМ200, СМ220 предназначены для приготовления подвижных бетонных смесей на основе минеральных вяжущих, плотных и пористых заполнителей с осадкой конуса более 3 см и штукатурных растворов с подвижностью не менее 5 см, применяемых в строительстве. Бетоносмесители необходимо использовать только по назначению с соблюдением пред-

RUS

писанных изготовителем условий эксплуатации, технического обслуживания, правил перевозки и хранения, а также с выполнением требований по технике безопасности, обусловленных нормативно-правовыми документами и требованиями, изложенными изготовителем вданной редакции руководства. Любое другое использование бетоносмесителя, особенно для смешивания в нем взрывчатых веществ или его применение в пищевой промышленности, считается использованием не по назначению. За любые подобные действия или их последствия, а также возникший из-за этого ущерб изготовитель бетоносмесителя ответственности не несет! Бетоносмесители не предназначены для использования лицами с ограниченными физическими или умственными способностями или при отсутствии у пользователя опыта и знаний, если он не находится под контролем и не проинструктирован об использовании устройства лицом, ответственным за безопасность. Запрещается эксплуатировать и обслуживать бетоносмеситель, находясь в состоянии сильной усталости, алкогольного, наркотического опьянения или под воздействием сильнодействующих медицинских препаратов, снижающих скорость рефлексов и уровень внимания. Дети и домашние животные не должны находиться вблизи изделия во время его работы. Пользователь несет ответственность за несчастные случаи или ущерб, нанесенный другим лицам или их имуществу. Пользователь несет ответственность за оценку потенциальных рисков на участке, на котором он работает, кроме того, он должен принять все меры предосторожности, чтобы обеспечить свою безопасность и безопасность окружающих. Бетоносмесители СМ120, СМ140, СМ160, СМ180, СМ200, СМ220 предназначены для эксплуатации при температуре окружающей среды от + 5 до + 40 °С, при отсутствии прямого действия солнечной радиации и атмосферных осадков на изделие, относительной влажности воздуха до 80% при температуре 25 °С. Бетоносмеситель подключается к сети однофазного переменного тока с глухозаземленной нейтралью, напряжением от 209 В до 242 В, частотой 50 ±1,25 Гц.

При покупке бетоносмесителя проверьте его работоспособность и комплектность. Обязательно требуйте от продавца заполнения гарантийного талона бетоносмесителя, дающего право на бесплатное устранение заводских дефектов в период гарантийного срока. В документе продавец должен указать дату продажи бетоносмесителя, поставить штамп магазина и подпись.

Бетоносмесители не предназначены для профессионального применения.

ВНИМАНИЕ!

БЕТОНОСМЕСИТЕЛЬ

КОМПЛЕКТНОСТЬ

Бетоносмеситель

№ позиции

1Опора колесная 1

2Колесо 2

3Опора 1

4Рама 1

5Блок фиксации* 1

6Педаль 1

7 Нижний барабан с траверсой 1

8 Тяга 1

9Штурвал 1

10 Лопасть 2

11 Верхний барабан 1

12 Пр ок ладк а 1

13 Пр ив од 1

Наименование Количество, шт.

*Для моделей СМ140, СМ160, СМ180, СМ200, СМ220

Крепеж

RUS

Наименование Количество, шт.

Болт М6х16 6

Болт М8х16 4

Болт М8х25 2

Болт М8х55 1

Болт М8х65

Болт М8х70 1

Винт М8х16 2

Гайка М5 2

Гайка М8

Гайка со стопорным кольцом M8 1

Шайба 5 2

Шайба 6 6

Шайба 8 8

Шайба-гровер 8 6

Шайба 27 4

Шплинт 2

8/6

12/10

*Для модели СМ120

БЕТОНОСМЕСИТЕЛЬ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель СМ120 СМ140 СМ160 СМ180 СМ200 СМ220

Артикул 954895 954905 954915 954925 954935 954945

RUS

Геометрический объем

барабана, л

120 140 160 180 200 220

Крупность заполнителей,

не более, мм

Потребляемая

мощность, не более, Вт

Длина , м м 1024 1074 1121 111 1183 118 8

Ширина, мм 621 661 716 717 738 740

Высота, мм 1163 1278 1261 1354 1353 1415

Масса, кг 39.5 45 48.5 50 56 57.5

40 40 40 40 40 40

450 550 650 800 900 1100

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

Наличие в бетоносмесителе подвижных частей и электрооборудования требует соблюдения мер безопасности, изложенных в настоящем разделе. Перед началом работы ознакомьтесь с частями управления бетоносмесителя, но прежде всего изучите способы его экстренной остановки.

• Перед использованием необходимо правильно собрать бетоносмеситель. Сборка бетоносмесителя изложена в разделе «Подготовка к эксплуатации».

• Эксплуатировать бетоносмеситель следует только на твердой, плоской, ровной поверхности, способной выдержать вес бетоносмесителя и его нагрузку. Во избежание опрокидывания бетоносмесителя и возникновения в связи с этим несчастных случаев, отклонение от горизонтальности в любую сторону категорически запрещается.

• Бетоносмеситель следует подключать к сети через автоматический выключатель, имеющий защиту от токов короткого замыкания и токов перегрузки, защиту минимального напряжения.

• Соблюдайте в зоне проведения работ местные правила и предписания по охране труда и технике безопасности.

• Обеспечьте безопасную рабочую среду: рабочий участок должен быть хорошо освещен.

• Обеспечьте достаточное рабочее пространство. На рабочем месте не должно быть остатков смазочных материалов и прочего мусора. Не используйте бетономешалку вблизи легковоспламеняющихся веществ и газов.

БЕТОНОСМЕСИТЕЛЬ

• Некоторые элементы строительных смесей могут оказывать негативное воздействие на здоровье человека (аллергические реакции, ожоги глаз и органов дыхания и т. д. ). Риск воздействия данных химических веществ зависит от частоты проведения связанных с ними работ. Чтобы сократить их вредное воздействие, работайте в хорошо проветриваемом помещении и используйте средства индивидуальной защиты.

• Используйте защитные очки, защитные перчатки, прочную нескользящую обувь и при необходимости каску. При выполнении работ, сопровождающихся образованием пыли, используйте респиратор.

В процессе испытаний уровень шума определяется по методике, установленной стандартом. Однако в процессе эксплуатации бетоносмесителя, особенно при работе в помещении, из-за размеров от стен и акустических свойств стен, пола и потолка уровень шума может превышать 85 дБ(A). При подобном превышении уровня шума при работе обязательно используйте специальные наушники. Лица, не ознакомленные с инструкциями по эксплуатации, дети, а также лица, находящиеся в состоянии алкогольного или наркотического опьянения либо под воздействием медицинских препаратов, не допускаются к работе с бетоносмесителем. Возраст оператора устанавливается нормативными актами Российской Федерации.

• Бетоносмеситель допускается использовать только для работ, перечисленных в разделе «НАЗНАЧЕНИЕ».

• Убедитесь, что все защитные приспособления установлены и пригодны к эксплуатации.

• Не используйте бетоносмеситель без защитных приспособлений или если они повреждены.

• Не используйте бетоносмеситель с неисправным выключателем. Бетоносмеситель с неисправным выключателем представляет опасность и требует ремонта. Перед использованием бетоносмесителя произведите ремонт или замену выключателей.

• Запрещается вносить изменения в конструкцию машины или ее отдельные части.

• Незамедлительно заменяйте неисправные или поврежденные детали машины на оригинальные, рекомендованные производителем бетоносмесителя.

• Не касайтесь смесительного барабана во время работы бетоносмесителя.

• Загрузку и выгрузку смеси производите только при работающем бетоносмесителе.

• Соблюдайте направление вращения смесительного барабана: по направлению стрелки на смесительном барабане или против часовой стрелки со стороны загрузочной горловины.

• Ручное перемещение бетоносмесителя по строительной площадке осуществляется только с незагруженным барабаном.

• Обязательно отсоединяйте сетевую вилку бетоносмесителя от сети в следующих случаях: перемещение и транспортировка, выполнение работ по очистке, техническому обслуживанию и уходу,

остановка бетоносмесителя (даже при кратковременных перерывах в работе).

• Необходимо следить за исправностью токопроводящего шнура, не допускать его перекручивания, а также прокладывания шнура через подъездные пути и в местах складирования материалов.

• Работы по ремонту, обслуживанию, консервации и демонтажу производить только при полностью отключенном электрооборудовании.

RUS

• Все работы по подключению и ремонту электрооборудования должны производиться только электриком не менее 2-го разряда (с доступом к установкам до 1000 В).

• При приготовлении известковых растворов надо работать в защитных очках и иметь под рукой чистую воду для промывания глаз на случай возможного попадания смеси или ее компонентов в глаза.

• Запрещается применять какие-либо приспособления для ускоренной выгрузки смеси

RUS

из бетоносмесителя.

• Категорически запрещается работа со снятой крышкой электропривода. Запрещается оставлять открытым электропривод во избежание попадания внутрь влаги и посторонних предметов.

• Запрещается работа на смесителе при неисправных выключателе, вилке, шнуре, а также ненормальной работе двигателя (при появлении запаха горелой изоляции), повышенном шуме, стуках, вибрации.

• Перед пуском смесителя подайте предупредительный звуковой сигнал.

• Смеситель по типу защиты от поражения электрическим током относится к классу II.

• Используйте для работы соответствующую спецодежду. Просторная одежда, украшения могут быть затянуты движущимися частями. Используйте соответствующую спецодежду и прочную обувь. Не надевайте висячие украшения во избежание случаев затягивания во вращающиеся части бетоносмесителя. Защитите ноги и ступни от разлетающегося мусора. Не работайте босиком или в открытых сандалиях.

• Перед использованием бетоносмесителя уберите с рабочей площадки все посторонние предметы, избегайте попадания под бетоносмеситель посторонних предметов во время работы. Соблюдайте чистоту на рабочем участке. На загроможденных участках наблюдается высокий уровень травматизма.

• Не роняйте бетоносмеситель, не допускайте столкновения бетоносмесителя с какимилибо преградами.

• При возникновении чрезмерной вибрации отключите двигатель и немедленно выясните причину. Вибрация обычно является признаком повреждения.

• Перед использованием бетоносмеситель необходимо тщательно осмотреть. Используйте бетоносмеситель только в исправном состоянии. При обнаружении каких-либо дефектов, представляющих опасность для оператора, их необходимо немедленно устранить.

• Не размещайте вблизи рабочей зоны бетоносмесителя и в местах прокладки подводящего питающего кабеля взрывоопасные и легковоспламеняющиеся продукты.

• Не засовывайте внутрь вращающегося смесительного барабана орудия труда (лопату) и другие предметы, которые вы удерживаете в руках, т.к. возникает опасность захвата этих предметов лопастями бетоносмесителя и нанесения вам травм.

• Перед тем как покинуть рабочее место, произвести ремонт, осмотр или очистку бетоносмесителя, отключите его из розетки.

• Будьте внимательны. Следите за работой. Подходите к работе разумно.

БЕТОНОСМЕСИТЕЛЬ

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

ВНИМАНИЕ!

Несоблюдение правил по безопасности опасно для жизни!

Напряжение и частота тока в подключаемой сети должны соответствовать значению, указанному на табличке или в руководстве по эксплуатации изделия. Производительность настоящей машины может варьироваться в зависимости от колебаний напряжения в местной электросети. Использование удлинительного кабеля также может повлиять на производительность машины.

• Соединительная предохранительная розетка должна быть рассчитана на силу тока 10А.

• Для присоединения бетоносмесителя используйте провод с сечением не менее 1,5мм

• До включения машины следует проверить питающий кабель на наличие повреждений или следов старения.

• Никогда не используйте поврежденные кабели и удлинители.

• Берегите кабель и удлинители от воздействия тепла, избегайте его контакта со смазочными материалами, а также с острыми предметами и движущимися частями.

• Не тяните за кабель при перемещении бетоносмесителя. Все перемещения бетоносмесителя осуществляйте с отсоединенным кабелем.

• Следите за производственной средой. Не используйте бетоносмеситель во время дождя, во влажных и сырых помещениях. Содержите рабочий участок в сухости, обеспечьте хорошее освещение. Не оставляйте бетоносмеситель на открытом воздухе на ночь. При попадании воды в электропривод бетоносмесителя повышается риск удара электрическим током.

• При прокладке питающего кабеля следите, чтобы он не был сдавлен или перегнут и штепсельное соединение не было мокрым.

• Используйте только стационарные электрические подключения согласно Правилам устройства электроустановок.

• Автоматический выключатель АП50Б2МТ необходимо установить в электрощит, и электропитание бетоносмесителя осуществлять только через данный выключатель.

• Смеситель по типу защиты от поражения электрическим током относится к классу II. КлассII будет сохранен, если при ремонте будут использованы оригинальные запчасти, а расстояния не будут изменены.

RUS

БЕТОНОСМЕСИТЕЛЬ

СБОРКА

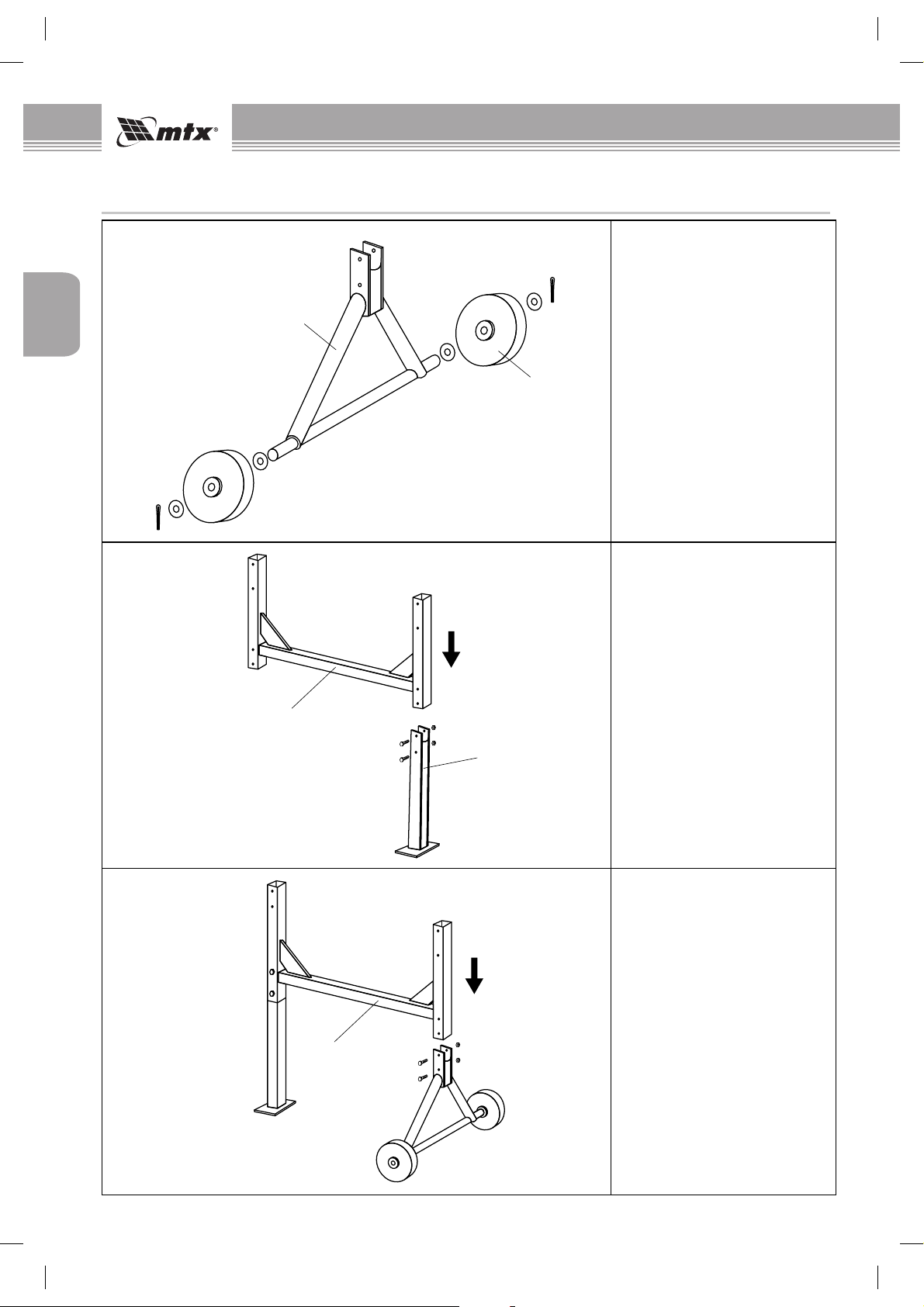

Установить на оси колесной

RUS

опоры поз. 1 шайбу 27, затем колесо поз. 2 и еще одну шайбу 27. Вставить в отверстия оси шплинты таким образом, чтобы они находились с внешней стороны шайбы. Извлечь шплинты, используя плоскогубцы.

Соединить опору поз. 3 с рамой поз. 4 при помощи болтов М8х65 и закрепить гайками

М8. Опора должна быть установлена со стороны рамы с 3 отверстиями (для модели СМ120 – со стороны пружины).

Соединить колесную опору в сборе с рамой поз. 4 при помощи болтов М8х65 и закрепить гайками М8.

БЕТОНОСМЕСИТЕЛЬ

Для моделей СМ140, СМ160,

СМ180, СМ200, СМ220. Установить блок фиксации барабана поз. 5 на раму поз. 4 и закрепить болтами М8х65 и гайками М8.

RUS

Установить на опору поз. 3 педаль поз. 6, закрепить болтом М8 х 70 и гайкой М8 со стопорным кольцом.

Установить нижний барабан с траверсой поз. 7 на раму поз. 4. Установку выполнять вдвоем.

БЕТОНОСМЕСИТЕЛЬ

RUS

Установить на тягу поз. 8 шайбу 6 и присоединить к педали 6. Установить шайбу 5 и закрепить тягу двумя гайками M5 в порядке, как показано на рисунке. Присоединить тягу к штоку блока фиксации 5.

Установить штурвал поз.9 , закрепить болтами М8х16 с шайбами-гровер 8 и шайбой 8.

Установить лопасти для смешивания поз. 10 в нижний барабан поз. 7, закрепить болтами М8×16 , шайбами 8 и гайками М8.

БЕТОНОСМЕСИТЕЛЬ

Установить 6комплектов винтов M6×16 и шайб 6 в отверстия верхнего барабана поз. 11, установить прокладку поз. 12, как показано на рисунке.

RUS

Установить верхний барабан поз. 11 на нижний всоответствии со стрелками на них, затянуть болты.

Закрепить верхнюю часть лопастей поз. 10 на верхнем барабане поз. 11 с помощью винтов М8×16, шайб 8, гаек М8.

RUS

БЕТОНОСМЕСИТЕЛЬ

Установить болты М8×65 и закрепить опоры траверсы на раме поз. 4 гайками М8, как показано на рисунке.

Присоединить привод поз. 13 и закрепить болтами М8×25, шайбой-гровер 8 и шайбой 8.

Повернуть барабан, как показано на рисунке, установить болт M8×55 и шайбу 8 для крепления привода.

БЕТОНОСМЕСИТЕЛЬ

ПОДГОТОВКА СМЕСИТЕЛЯ К РАБОТЕ И ПОРЯДОК РАБОТЫ

При подготовке бетоносмесителя к работе необходимо проверить затяжку резьбовых соединений, исправность электропроводки, аппаратуры пуска. Убедитесь в исправности смесителя, опробуйте работу смесителя на холостом ходу и только после этого приступайте к работе под нагрузкой. При установке бетоносмесителя на строительной площадке необходимо выдерживать минимальные расстояния рабочей площадки, обеспечивающие безопасную и производительную работу. Категорически запрещается загромождать рабочую площадку. Поддерживайте безопасное расстояние вокруг бетоносмесителя.

1м

RUS

1м

Работа смесителя носит циклический характер с такой последовательностью: загрузка, смешивание, выгрузка. Смеситель следует установить на ровной и твердой горизонтальной поверхности. Рекомендуется включение смесителя при вертикальном положении барабана.

ВНИМАНИЕ!

Загрузку и выгрузку производить только при вращающемся барабане для предотвращения перегрузки двигателя. Запрещается пуск бетоносмесителя при загруженном барабане.

ВНИМАНИЕ!

Не использовать средства принудительного запуска!

Загрузка барабана, согласно рецептуре, производится вручную. При приготовлении бетонной смеси надо влить часть воды, затем всыпать цемент и последовательно добавлять гравий, песок и остальную часть воды. Оптимальный угол наклона барабана к горизонтали во время смешивания должен составлять приблизительно 35° для бетона и 20° для раствора. Подавайте материал на лопасть исключительно против направления его вращения.

Не перегружайте бетоносмеситель. Перегрузка может привести к поломке оборудования. Время смешивания составляет приблизительно 120 сек. Выгрузка готовой смеси производится при вращающемся барабане через наклон его горловиной вниз. После выгрузки смеси барабан переводится в положение загрузки и цикл повторяется. Рекомендуемая нагрузка на бетоносмеситель должна составлять максимум 75%/час от времени работы: работа с данной нагрузкой продлевает срок службы бетоносмесителя.

БЕТОНОСМЕСИТЕЛЬ

RUS

ВНИМАНИЕ!

Категорически запрещается смазка пары шестерня – зубчатый венец для предотвращения преждевременного износа шестерни и зубчатого венца.

Сократите риск непреднамеренного запуска. Убедитесь в том, что переключатель находится в положении «ВЫКЛ» перед подключением силового кабеля к сети. При прекращении подачи электричества переведите выключатель в положение «ВЫКЛ». Запрещено находиться в непосредственной близости от машины. Возможно причинение серьезного вреда здоровью в случае опрокидывания машины или случайного контакта срежущими деталями. Не оставляйте работающую машину без присмотра, отключайте питание. Не оставляйте машину без присмотра до ее полной остановки. Прочие лица (за исключением оператора) должны находиться на расстоянии не менее 2 м от работающего бетоносмесителя. Перед длительной рабочей паузой и по окончании работы необходимо очистить бетоносмеситель внутри и снаружи.

ВНИМАНИЕ!

Не обстукивать смесительный барабан твердыми предметами (молотком, лопатой и т. д.).

Необходимо сразу удалять остатки бетонных и растворных смесей с зубьев приводной шестерни и зубчатого венца.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Безопасная и долговечная работа смесителя зависит от его правильной эксплуатации и своевременного ухода. Техническое обслуживание производится с целью поддержания смесителя в рабочем состоянии. Все работы выполняются строго соответствующим инструментом, который лицо, обслуживающее бетоносмеситель, приобретает самостоятельно. Инструмент, используемый для проведения технического обслуживания, должен быть надлежащего качества. В процессе технического обслуживания необходимо соблюдать общепринятые требования безопасности труда. Все работы по затяжке резьбовых соединений, смазке и натяжению ремня проводить только на выключенном бетоносмесителе, с отсоединенной сетевой вилкой. Техническое обслуживание сводится к ежесменному и периодическому уходу.

БЕТОНОСМЕСИТЕЛЬ

Содержание операций

Ежесменное обслуживание

Очистить от бетона и пыли поверхности смесителя.

Внутренние полости барабана вымыть вращением

его с водой и щебнем.

Проверить плотность затяжки резьбовых

соединений, исправность сетевого шнура.

Техническое обслуживание (ТО-1) через 200 часов

Провести работы в объеме ежемесячного

обслуживания.

Проконтролировать параметры зубчатого

зацепления.

Применяемые инструменты и

материалы

RUS

Ключи гаечные,

ветошь, вода

Ключи гаечные,

ветошь, вода

Техническое обслуживание (ТО-2) через 600 часов

Провести работы в объеме ежемесячного

обслуживание и ТО-1.

Проверить натяжение ремня и при необходимости

подтянуть. Показателем ослабления натяжения

ремня служит снижение частоты вращения барабана

более чем на 5 % от 29 об/мин.

Ключи гаечные,

ветошь, вода

Необходимо следить за состоянием натяжения ремня. Об ослаблении натяжения можно судить по снижению частоты вращения смесительного барабана. Частота вращения для данного электропривода должна составлять приблизительно 27 об/мин. При ослаблении натяжения ремня в процессе работы необходимо обесточить бетоносмеситель.

ПЕРЕЧЕНЬ КРИТИЧЕСКИХ ОТКАЗОВ И ОШИБОЧНЫХ ДЕЙСТВИЙ ПЕР-

СОНАЛА, ПРИВОДЯЩИХ К ИНЦИДЕНТАМ ИЛИ АВАРИЯМ

Персонал, эксплуатирующий и обслуживающий бетоносмеситель, должен понимать и отдавать себе отчет в том, что бетоносмеситель, как и любая другая машина, при определенных обстоятельствах может представлять собой угрозу для жизни и здоровья.

Описание инцидента или аварии Действия персонала

Бетоносмеситель не был занулен согласно ПУЭ.

Может возникнуть угроза поражения электрическим

током при прикосновении к бетоносмесителю

в случаях неполадок в электрооборудовании и

RUS

электрических соединениях при пробое корпуса

бетоносмесителя.

Ослабление крепления токоподводящего кабеля,

выпадение его из клеммы выключателя либо двигателя, попадание его на соседнюю клемму или на корпус и вследствие этого образование

короткого замыкания.

Захват вращающимися частями свободно

свисающей одежды, волос, украшений и др., а также

частей тела при соприкосновении с вращающимися

частями бетоносмесителя (деталями смесительного

барабана, зубчатым зацеплением, ременной

передачей, если крышка электропривода была

БЕТОНОСМЕСИТЕЛЬ

снята).

Запрещается касаться бетоносмесителя.

Обесточить бетоносмеситель, отключив его

в месте распределительного щита.

Если есть пострадавшие, необходимо

вызвать скорую медицинскую помощь

и оказать первую помощь пострадавшему

в пределах своих знаний и компетенций.

Запрещается касаться бетоносмесителя.

Обесточить бетоносмеситель, отключив его

в месте распределительного щита. Если есть

пострадавшие, необходимо вызвать скорую

медицинскую помощь и оказать первую

помощь пострадавшему в пределах своих

знаний и компетенций.

Обесточить бетоносмеситель с ближайшего

места отключения электропитания

(распределительный щит, выключатель

бетоносмесителя), если он сохранил

устойчивое положение. Вызвать скорую

медицинскую помощь и сотрудников

МЧС. В случаях, когда живые ткани

пострадавшего не захвачены механизмами

машины и не зажаты в узких местах,

а произошел только захват одежды

иукрашений, необходимо произвести

оценку ситуации и, если персонал уверен,

что сможет освободить потерпевшего самостоятельно, не причинив ему еще

большего вреда, освободить пострадавшего,

избавив его от зажатой одежды, украшений

любыми доступными способами и оказать

первую медицинскую помощь в пределах

своих знаний и компетенции.

Если же захвачены или зажаты живые ткани

организма, действия по извлечению принять

незамедлительно, не считаясь с тем, что

в результате этих действий будут разрушены

какие-либо части или сам бетоносмеситель

в целом.

Падение загруженного и работающего

бетоносмесителя в результате его установки

не на твердом основании (грунте) или

нанаклонном основании; разрушение колес

истоек рамы (усталостное разрушение материала

или несоблюдение условий эксплуатации,

обслуживания, хранения и транспортировки).

Обесточить бетоносмеситель только

с распределительного щитка, не

приближаясь к месту падения, так как

бетоносмеситель будет продолжать

работать и может перемещаться в любом

направлении, создавая угрозу зацепить кого-либо своими движущимися частями. Если имеются пострадавшие при падении

бетоносмесителя, то необходимо оказать

первую помощь пострадавшему в пределах

своих знаний и компетенции и вызвать скорую

медицинскую помощь.

БЕТОНОСМЕСИТЕЛЬ

При возникновении других возможных аварий и инцидентов, не отраженных производителем в данном руководстве, необходимо помнить о том, что первым действием должно быть отключение изделия от источника питания (электрической сети), т.е. бетоносмеситель должен быть обесточен, и только после этого можно приступать к устранению последствий.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Неисправность Возможная причина Способ устранения

RUS

Мотор

не вращается.

Мотор гудит,

но не вращается.

Бетоносмеситель

запускается, но при

незначительной

загрузке

автоматически

отключается.

При работе под нагрузкой смесительный

барабан перестает

вращаться.

Мотор перегружен. Мотор не получает

достаточного количества воздуха для

охлаждения.

Блокирован зубчатый венец (попадание раствора

на поверхность зубчатого венца).

Слишком длинный удлинительный кабель

или мало сечение проводов кабеля.

Ослабло натяжение поликлинового ремня.

Изношена ведущая шестерня.

Охладить мотор.

Проверить крыльчатку

вентилятора.

Отключить машину.

Выдернуть сетевую вилку,

почистить зубчатый

венец.

Максимальная длина

удлинительного кабеля

при сечении 1,5 кв. мм

равна 25 м. При большей

длине кабеля сечение должно быть не менее

2,5 кв. мм.

Натянуть ремень.

Заменить шестерню.

Примечание. Для устранения неисправностей, связанных с заменой деталей и обрывом цепи, обращайтесь в специализированные ремонтные мастерские. Список сервис-центров опубликован на сайте http://ipsremont.ru/kontakty/.

БЕТОНОСМЕСИТЕЛЬ

ТРАНСПОРТИРОВКА

Изделие может транспортироваться всеми видами закрытого транспорта в соответствии с правилами перевозок, действующими для каждого вида транспорта. Условия транспортирования при воздействии климатических факторов:

• температуре окружающего воздуха от –20 до +55 °С;

• относительной влажности воздуха до 80% при температуре +20 °С.

RUS

Во время транспортирования и погрузочно-разгрузочных работ упаковка с изделием не должна подвергаться резким ударам и воздействию атмосферных осадков. Размещение и крепление транспортировочной тары с упакованным изделием в транспортных средствах должны обеспечивать устойчивое положение и отсутствие возможности перемещения при перевозке.

РЕАЛИЗАЦИЯ И УТИЛИЗАЦИЯ

Реализация оборудования осуществляется через торговые точки и магазины согласно законодательству РФ. Утилизация оборудования осуществляется в соответствии с требованиями и нормами России и стран — участников Таможенного союза.

ХРАНЕНИЕ

Тщательно очистите бетоносмеситель. Проверьте соединения и винты и при необходимости затяните. Проверьте, что бетоносмеситель не поврежден. Если необходимо, отремонтируйте его. Для ремонта или замены деталей обратитесь в сервисный центр. Хранить бетоносмеситель необходимо в сухом месте, при температуре окружающей среды от 0 до +40 °С и относительной влажности воздуха не более 80%. Срок хранения не ограничен.

СРОК СЛУЖБЫ

Средний срок службы изделия при условии соблюдения потребителем правил эксплуатации составляет 5 лет.

ДАТА ИЗГОТОВЛЕНИЯ

Дата изготовления указана на изделии.

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

На изделие распространяется гарантия согласно срокам, указанным в гарантийном талоне. Правила гарантийного обслуживания приведены в гарантийном талоне.

БЕТОНОСМЕСИТЕЛЬ

ИМПОРТЕР

Адрес и контактный телефон уполномоченной организации–импортера: ООО «МИР ИНСТРУМЕНТА», 117588, г. Москва, а/я 70, тел.: +7 (495) 2344130.

Бетоносмеситель соответствует требованиям Технических регламентов Таможенного союза: «Электромагнитная совместимость технических средств» (ТР ТС 020/2011), «О безопасности машин и оборудования» (ТР ТС 010/2011), «О безопасности низковольтного оборудования» (ТР ТС 004/2011).

Made in PRC.

RUS

ENG

CONCRETE MIXER

CONTENT

THE USED SYMBOLS .................................................................................................................................................. 26

INTENDED USE. ............................................................................................................................................................ 28

COMPL ETE NESS ........................................................................................................................................................... 29

TECHNICAL SPECIFICATIONS ................................................................................................................................. 30

SAFETY REQUIREMENTS .......................................................................................................................................... 30

ELECTRIC SAFETY ........................................................................................................................................................ 33

ASSEMBLY ....................................................................................................................................................................... 34

PREPARATION OF THE MIXER TO WORK AND THE WORK PROCEDURE .............................................. 39

TECHNICAL MAINTENANCE .................................................................................................................................... 40

THE LIST OF THE CRITICAL REFUSALS AND WRONG ACTIONS OF PERSONNEL LEADING TO

INCIDENTS OR ACCIDENTS ......................................................................................................................................41

POSSIBLE FAULTS AND WAYS OF THEIR ELIMINATION ............................................................................... 43

TR ANSP OR TATIO N ...................................................................................................................................................... 44

PREPARATION TO UTILIZATION ............................................................................................................................44

STORAG E ......................................................................................................................................................................... 44

SERVICE LIFE PERIOD ................................................................................................................................................. 44

DATE OF MANUFACTURE ......................................................................................................................................... 44

WARRANTY OBLIGATION ......................................................................................................................................... 44

IMPORTER ....................................................................................................................................................................... 44

CONCRETE MIXER

ATTENTION

ATTENTION!

In this manual are considered the service regulation and technical maintenance of CM120, CM140, CM160, CM180, CM200, CM220 concrete mixers. Please, pay special attention to warning signs. Violation of the instruction can lead to breakdown of the equipment or an injury.

ATTENTION!

This manual on operation contains the general requirements which cannot consider all chances arising in actual practice. In such cases the operator should be guided by common sense.

The provided safety rules will help to use correctly the concrete mixer and to ensure own safety. Please, carefully comply with paragraphs below. Keep this operation manual for further work. Before input of the concrete mixer in operation read this manual. You should understand and observe all instructions provided in it. In case of transfer of the equipment to the third party it is necessary to transfer also the present manual. In the course of improvement of the concrete mixer minor changes which do not in uence its safety can be made to a design and are not re ected in this edition.

ENG

Pictogram Description

CONCRETE MIXER

THE USED SYMBOLS

Attention!

It is necessary to ful ll the safety requirements set out in instructions and also all general rules for safe work.

Attention! Hazardous voltage!

It is necessary to ful ll requirements for electrical safety and also the general rules for safe work. Opening of protective covers or dismantling is allowed only to authorized competent specialists!

Attention! Danger of squeezing!

During the operation of the machine do not place any part of the body in the zones designated by this symbol!

Attention! Danger of tightening by the rotating parts!

During the operation of the machine do not touch the zones designated by this symbol − generally between the engaged gear wheels of rotational motion and also in an internal part of drums..

Attention! Danger of a burn!

Temperature on the element of the device marked by this symbol can reach dangerous levels that can cause burn when touching!

The persons who are not informed about the safety requirements shall not operate the machine!

The persons without necessary quali cation and those who are not informed about the safety requirements described in the manual shall not operate the machine!

Use of antiphons or similar personal protective equipment during the work with machine in places with an increased noise level is obligatory!

You must disconnect the machine from the power supply mains upon completion of work and before maintenance and repair of the device.

You must use the face guard or similar personal protective equipment during the work with the materials dangerous for respiratory tracts!

CONCRETE MIXER

ATTENTION!

Non-compliance with the general safety instructions provided below can cause injury of the operator or breakdown of the machine. Examine and observe the described requirements!

1. The machine should be used only by the properly trained persons.

2. Before installation of the machine it is necessary to check the following: a. completeness − presence of all elements, according to the scope of supply;

presence and acquaintance with necessary security and operation instructions,

b. including the ones for every supplied element.

Before putting into operation read safety rules and manuals for other elements, if they are

delivered separately and it is required to use them with the unit.

Mounting and the  rst start of the machine shall be executed at full compliance with the

operation manual by the person with the corresponding quali cation.

Turning on of the machine is allowed only in the presence of the operational power mains

meeting the requirements for safe work and corresponding to national regulations.

The machine should be used only according to its intended purpose. Use of the machine

without safety devices is forbidden. Follow all safety rules corresponding to this operation.

When replacing parts and during any other repair works the machine should be switched o from the power mains by switching o the main switch or by removing the plug from the socket.

Daily maintenance should be performed only by the quali ed persons.

ENG

10.

11.

12.

13.

Repair, recon guration and other special service works should be carried out only by technicians or quali ed persons.

Connection to the power mains should be carried out only by electricians or the quali ed persons.

Modi cation of the product design is forbidden or can be carried out only after permission

of the manufacturer and only in full compliance with safety regulations.

For repair it is necessary to use only the repair parts approved by manufacturer.

The power supply plug cord plug should be compatible to the electric AC sockets used in the country of your accommodation. The installation (mounting) should be carried out by competent properly trained technicians.

ENG

CONCRETE MIXER

INTENDED USE

Cyclic gravitational concrete mixers CM120, CM140, CM160, CM180, CM200, CM220 are intended for preparation of  owing concrete on the basis of the mineral binding, dense and porous  llers with the cone slump of more than 3 cm and of plasters with the  ow of not less than 5 cm, applied in construction. Concrete mixers must be used only for intended purpose with observance of the conditions ordered by the manufacturer in regard to the operation, maintenance, transportation and storage, and also with implementation of the safety requirements provided by legal documents and the requirements stated by the manufacturer in this version of the manual. Any other use of the concrete mixer, especially for mixing in it explosive substances or its application in the food industry, is considered as an unintended use. The manufacturer of the concrete mixer is not responsible for the damage caused by such actions and its consequences! Concrete mixers are not intended for use by persons with physical or intellectual disabilities or having no appropriate experience and expertise unless such users are under control and have been instructed on the use of the device by the person responsible for safety. Use and maintenance of the concrete mixer is prohibited in condition of strong fatigue, under alcoholic, drug intoxication or under the in uence of potent medical drugs reducing the speed of re exes and attention level. Children and pets should be kept far away from the product during its operation. The user is responsible for accidents or damage caused to other persons or their property. The user is responsible for the assessment of potential risks on his/her working site, besides, he/she should take all precautions to ensure own safety and safety of people around. CM120, CM140, CM160, CM180, CM200, CM220 concrete mixers are intended for operation at ambient temperature from + 5 to + 40 °C, without of the exposure of the product to solar radiation and atmospheric precipitation, with a relative air humidity up to 80% at a temperature of 25 °C. The concrete mixer is connected to a single-phase AC mains with a solid-grounded neutral, with a voltage of 209−242 V, with a frequency of 50 ±1.25 Hz.

Upon purchase of the concrete mixer check its working capacity and scope of supply. Request from the seller to fill in the warranty card for the concrete mixer, granting the right for free elimination of factory defects during the warranty period. In the document the seller should specify date of sale of the concrete mixer, put a stamp of the shop and sign the document.

Concrete mixers are not intended for professional application.

ATTENTION!

CONCRETE MIXER

COMPLETENESS

Scope of supply

1 Wheel support 1

2Wheel 2

3Support 1

4Frame 1

5 Fixing block* 1

6 Pedal 1

7 Lower drum with a cross beam 1

8 Pull rod 1

9 Steering wheel 1

10 Blade 2

11 Upper reel 1

12 Sea l 1

13 D ri ve 1

Name Quantity Pcs.

*For the CM140, CM160, CM180, CM200, CM220 models

Fasteners

ENG

Name Pcs.

Bolt М6х16 6

Bolt М8х16 4

Bolt М8х25 2

Bolt М8х55 1

Bolt М8х65

Bolt М8х70 1

Screw М8х16 2

Nut М5 2

Nut М8

Nut M8 with a stopper ring 1

Washer 5 2

Washer 6 6

Washer 8 8

Lock washer 8 6

Washer 27 4

Splint 2

8/6

12/10

*For the CM120 model

CONCRETE MIXER

TECHNICAL SPECIFICATIONS

Model СМ120 СМ140 СМ160 СМ180 СМ200 СМ220

Item no. 954895 954905 954915 954925 954935 954945

ENG

Geometrical volume

of the drum, l

Fineness of  llers,

no more than, mm

Power consumption, not

more than, than W

Length, mm 10 24 1074 1121 111 1183 118 8

Width, mm 621 661 716 717 738 740

Hei ght , mm 1163 1278 1261 135 4 1353 1415

Weight, kg 39.5 45 48.5 50 56 57.5

120 140 160 180 200 220

40 40 40 40 40 40

450 550 650 800 900 1100

SAFETY REQUIREMENTS

The concrete mixer is provided with moving parts and electric equipment so one should observe the safety precautions stated in this section. Before operation study the controls of the concrete mixer, but  rst of all study the ways of its emergency stop.

• Before operation it is necessary to assemble the concrete mixer correctly. Assembly of the concrete mixer is set out in the section "Preparation for operation".

• It is necessary to operate the concrete mixer only on the solid, plane, even surface capable to sustain the weight of the concrete mixer and its loading. In order to avoid turning-over of the concrete mixer and the associated accidents, the deviation from horizontal position in any side is strictly forbidden.

• The concrete mixer should be connected to the mains through the automatic circuit breaker with protection against short-circuit currents and overload currents, protection of minimum voltage..

• Follow local rules and instructions on labor protection and safety measures in the work zone.

• Provide safe working environment conditions: the working site should be well illuminated.

• Provide su cient working space. There should no lubricants and other foreign objects at the workplace. Do not use the concrete mixer near  ammable substances and gases.

• Some elements of construction mixes can negatively a ect the human health (allergic reactions, burns of eyes and respiratory organs, etc.). The risk of in uence of these chemicals depends on the frequency of carrying out the related works. In order to reduce its harmful e ects, work in a well ventilated room and use individual protection equipment.

CONCRETE MIXER

• Use goggles, protective gloves, solid nonskid footwear and, if necessary, a helmet. When working in a dusty environment, use a respirator.

In the course of tests the noise level is determined by the standard methods. However, when using the concrete mixer, especially indoors, the size of the room can cause the increase of the noise level above 85 dB, due to the acoustic properties of walls,  oor and ceiling). If the noise level during the work exceeds the stated value, use special earphones. . Use of the concrete mixer is prohibited in condition of strong fatigue, under alcoholic, drug intoxication or under the in uence of potent medical drugs, as well as to the minors and the persons who have not read and understood the operation manual.

• Use the concrete mixer only for the works listed in the section "INTENDED USE".

• Make sure that all protecting devices are installed and serviceable.

• Do not use the concrete mixer without protective devices or if they are damaged.

• Do not use the concrete mixer with the faulty switch. The concrete mixer with the faulty switch constitutes danger and demands repair. Before use of the concrete mixer repair or replace the switches.

• It is forbidden to change the machine design or its separate parts.

• Immediately replace the faulty or damaged machinery parts by the original ones recommended by the manufacturer of the concrete mixer.

• Do not touch the mixing drum during the concrete mixer operation.

• Perform loading and unloading of the mix only when the concrete mixer is active.

• Observe the direction of rotation of the mixing drum: in the direction of an arrow on the mixing drum or counterclockwise from a loading port.

• Before manually moving the concrete mixer at the site empty the drum.

• It is obligatory to disconnect the mains plug of the concrete mixer from mains socket in the following cases: movement and transportation, performance of works for cleaning, maintenance and servicing, stop of the concrete mixer (even at short-term breaks in work).

• It is necessary to watch operability of a conducting cord, do not allow its twisting as well as the laying of the cord through access roads and in places of warehousing of materials.

• Repair, service, preservation and dismantling are performed only with the completely switched o electric equipment.

• All works for connection and repair of electric equipment should be made only by the electrician of not less than 2nd category (with access to installations up to 1000 V).

• When preparing lime mortars work in goggles and have at hand clean water for washing the eyes in case of possible contact of the mix or its components with eyes.

• It is forbidden to use any devices for the accelerated unloading of the mix from the concrete mixer.

• Work with the uncovered electric drive is strictly forbidden. It is forbidden to leave open the electric drive in order to prevent moisture and foreign objects from entering.

• Work with the mixer is forbidden, if the switch, plug, cord are faulty, and also, if the motor malfunctions (smell of burned insulation), if there is an increased noise, hammering, vibration.

• Before starting the mixer give a preventive audio signal.

• The mixer is provided with the protection against electric shock of class II.

• Use the corresponding overalls for work. Loose clothes, jewelry can be caught in by moving parts. Use the corresponding overalls

• and solid footwear. Do not put on hanging jewelry in order to avoid drawing in the rotating parts of the concrete mixer. Protect legs and feet from the scattering residues the scattering garbage.

ENG

Do not work barefoot or in open sandals.

• Before using the concrete mixer remove all foreign objects from the work site, avoid the presence of foreign objects under the concrete mixer during operation. Keep the working site clean. Obstructed sites cause a high injury risk.

• Do not drop the concrete mixer, do not allow collision of the concrete mixer with any barriers.

• In case of an excessive vibration switch o the motor and immediately  nd out the cause. Vibration is usually a sign of damage.

• Before using the concrete mixer must be carefully examined. Use the concrete mixer only in good condition. Any detected defects dangerous for the operator must be eliminated immediately.

• Do not place the concrete mixer near the working zone and in places, where the cable for supply of explosive and  ammable products is laid.

• Do not put inside the rotating mixing drum any labor tools (shovel)

• and other objects which you hold in hands since there is a danger of capture of these objects by the blades of the concrete mixer and further injuries.

• Before leaving the workplace, repair, inspect or cleaning the concrete mixer, disconnect it from the socket.

• Be attentive. Pay attention when working. Use a reasonable work schedule.

CONCRETE MIXER

ELECTRIC SAFETY

ATTENTION!

Non-compliance of safety requirements is life-threatening!

Voltage and frequency of current in the connected mains should correspond to the value speci ed on the name plate or in the operation manual for the product. The productivity of the real machine can vary depending on  uctuations of voltage in the local power supply mains. Use of an extension cable can also a ect machine productivity.

• The connecting safety socket should be designed for a current intensity of 10 A.

• For connection of the concrete mixer use a wire with a cross section of not less than 1.5 mm2.

• Before turning on of the machine it is necessary to check the power cable for damages or traces of wearing.

• Never use the damaged cables and extension pieces.

• Protect the cable and extension piece from heat, avoid its contact with lubricants and also with sharp objects and moving parts.

• Do not pull by the cable when moving the concrete mixer. Carry out all movements of the concrete mixer with the disconnected cable.

• Observe the production environment. Do not use the concrete mixer during rain, in wet rooms. Keep the working site dry, provide good lighting. Do not leave the concrete mixer in the open air for the night. If water contacts the electric drive of the concrete mixer, there is an increased risk of electric shock.

• When laying the power cable, watch that it is not been squeezed or bent and the plug connection is not wet.

• Use only stationary electric connections according to the Electric installation code.

• The AP50B2MT automatic circuit breaker must be installed in an electric board and the power supply of the concrete mixer should be carried out only through this switch.

• The mixer is provided with the protection against electric shock of class II. The class II will be kept, if at repair original spare parts are used, and distances are not changed.

ENG

CONCRETE MIXER

ASSEMBLY

ENG

Set on the wheel support axis, pos. 1 washer 27, then wheel, pos. 2 and one more washer

27. Insert into axis openings the splints so that they are located at the outside of the washer. Remove splints, using  at-nose pliers..

Connect the support, pos. 3 with the frame, pos. 4 by means of bolts M8 x 65 and  x with M8 nuts. The support should be installed from the frame side with 3 openings (for the CM120 model - from the spring side).

Connect the wheel support complete with the frame, pos.

4 by means of bolts M8 x 65 and  x with M8 nuts.

CONCRETE MIXER

For the CM140, CM160,CM180, CM200, CM220 models:

Install the  xing block of the drum, pos. 5 on the frame, pos. 4 and  x it with bolts M8 x 65 and nuts M8. .

ENG

Install the pedal, pos. 6 on the support, pos.3,  x it with the bolt M8 x 70 and the nut M8 with a stopper ring.

Install the lower drum with a cross beam, pos. 7 on the frame, pos. 4. The installation should be carried out by two persons.

CONCRETE MIXER

ENG

Install the washer, pos. 6 on the pull rod, pos. 8, and attach it to the pedal, pos. 6. Install the washer 5 and secure the pull rod with two nuts M5, as shown in the  gure. Attach for the pull rod to the rod of the  xing block 5.

Install the steering wheel, pos. 9,  x it with bolts M8 x 16 with lock washers, pos. 8 and the washer, pos.

Install blades for mixing of pos. 10 in the lower drum of pos. 7 to  x by bolts of M8x16, washers 8 and nuts of M8.

CONCRETE MIXER

Install 6 sets of M6 x16 screws and washers, pos. 6 in the openings of an upper drum, pos. 11, install the seal, pos. 12, as shown in the  gure.

Install the upper drum, pos. 11 on the lower one according to the stamped arrows, tighten the bolts.

ENG

Fix an upper part of blades, pos. 10 on an upper drum, pos. 11 with the screws M8 x16, washers, pos. 8, nuts m8.

ENG

CONCRETE MIXER

Install the bolts M8 x65 and  x the cross beam supports on the frame, pos. 4 with nuts M8, as shown in the  gure.

Connect the drive, pos.13 and  x it with bolts M8 x25, lock washer, pos. 8 and washer, pos. 8.

Turn the drum, as shown in the  gure, install the bolt M8 x 55 and the washer, pos. 8 to fasten the drive.

CONCRETE MIXER

PREPARATION OF THE MIXER TO WORK AND THE WORK PROCEDURE

While preparing the concrete mixer for work, it is necessary to check tightening of threaded connections, operability of an electrical wiring, the start-up equipment. Ensure the operability of the mixer, test the idle operation of the mixer and only after that begin working with loading. When installing the concrete mixer at the site, it is necessary to maintain the minimum distances of the working site ensuring safe and productive functioning. It is strictly forbidden to encumber the working site. Keep a safe distance around the concrete mixer.

1м

ENG

1м

The mixer operates in cycles with the following sequence: loading, mixing, unloading. The mixer should be installed on a plain and solid horizontal surface. It is recommended to turn on the mixer with the drum in a vertical position.

ATTENTION!

Perform loading and unloading only when the drum revolves to prevent the motor overload. Do not start the concrete mixer with the loaded drum.

ATTENTION!

Do not force the start!

Loading of the drum according to the compounding is made manually. At preparation of concrete mix it is necessary to pour in a portion of water, then to pour cement and consistently add gravel, sand and the rest of water. An optimum angle of the horizontal inclination of the drum during mixing should be about 35° for concrete and 20° for mortar. Load the material on the blade only against the direction of its rotation.

Do not overload the concrete mixer. The overload can cause the breakdown of equipment. Time of mixing is about 120 sec. Unloading of the ready mix is made with a revolving drum by inclining it with its port facing down. After mix unloading the drum is set to the loading position and the cycle is repeated. The recommended load of the concrete mixer should make at most 75%/hour of an operating time: work with this loading prolongs the concrete mixer lifecycle.

CONCRETE MIXER

ENG

ATTENTION!

It is strictly forbidden to lubricate the pair: gear wheel − toothed rim for prevention of premature wear of the gear wheel and the toothed rim. .

Redu ce ri sk of i na dv er te nt st ar t. Ma ke sure t ha t the s wi tc h i s in t he "O FF " p ositi on be fo re conne ctio n of the power cable to the mains. At interruption in electric power supply turn the switch to the "OFF" position. It is forbidden to be in a close proximity of the machine. Serious harm to health is possible in case of turning over of the machine or accidental contact with the cutting parts. Do not leave the working machine unattended, turn the power o . Do not leave the machine unattended until it is fully stopped. Other persons (except for the operator) should be at distance of not less than 2 m from the working concrete mixer. Before a long working pause and upon termination of work it is necessary to clean the concrete mixer inside and outside.

ATTENTION!

Do not hit the mixing drum with  rm objects (hammer, shovel, etc.).

It is necessary to immediately remove the remains of concrete and solution mixes from the teeth of the drive gear wheel and the toothed rim.

TECHNICAL MAINTENANCE

Safe and long-lasting operation of the mixer depends on its correct operation and timely servicing. The maintenance is made for the purpose of keeping the mixer in a working order. All works are performed by a strictly corresponding tool which is purchased by the person servicing the concrete mixer. The tool used for carrying out maintenance should be of an appropriate quality. In the course of maintenance it is necessary to observe the standard safety code. Perform all works for the tightening of threaded connections, lubrication and belt tensioning only when the concrete mixer is switched o , with the disconnected mains plug. The maintenance involves shift-time and periodic servicing.

CONCRETE MIXER

Content of operations The used tools and materials

Servicing every shift

Clean the mixer surface from concrete and dust.

Wash the inside cavities of the drum by rotating it and

adding water and crushed stone.

Check the tightening level of threaded connections,

operability of the mains cord.

Maintenance (M-1) every 200 hours

Wrenches, rags, water

ENG

Carry out works in the scope of monthly servicing.

Check parameters of the toothed rim.

Maintenance (M-2) every 600 hours

Carry out works in the scope of monthly servicing and

M-1.

Check belt tensioning and, if necessary, adjust. The

sign of loosening of the belt tension is the decrease in

rotating speed of the drum by more than 5% from 29

RPM

Wrenches, rags, water

It is necessary to watch the belt tensioning condition. The sign of loosening of the belt tension is the decrease in rotating speed of the mixing drum. Rotating speed for this electric drive should be about 27 RPM. When the belt tension is loosened in the course of work it is necessary to switch o the concrete mixer.

LIST OF CRITICAL FAULTS AND WRONG ACTIONS OF PERSONNEL

LEADING TO INCIDENTS OR ACCIDENTS

The personnel operating and servicing the concrete mixer should understand and realize that the concrete mixer, as well as any other machine, under certain circumstances, can represent threat for life and health.

CONCRETE MIXER

Description of the incident or accident Actions of the personnel

ENG

The concrete mixer was not bonded and grounded

according to the Electrical installation code.

There can be a risk of electrical shock when touching

the concrete mixer, in cases of malfunctions in electric

equipment and electrical connections due to the

disruptive discharge of the body of the concrete mixer.

Loosening of the power cable, its falling out from the

switch terminal or from the motor, its contact with the

adjacent terminal or the body and thereof formation of

a short circuit.

Drawing in by the rotating parts of loose clothes, hair,

jewelry, etc. and also parts of body at contact with the

rotating parts of the concrete mixer (parts of the mixing

drum, toothed gearing, belt drive, if the electric drive is

uncovered).

It is forbidden to touch the concrete mixer.

Switch o the concrete mixer at the place of its

connection to the distributing switchboard.

If there are victims, it is necessary to call an

ambulance and provide  rst aid to the victim

within one’s knowledge and competences.

Loosening of the power cable, its falling out

from the switch terminal or from the motor, its

contact with the adjacent terminal or the body

and thereof formation of a short circuit.

Switch o the concrete mixer from the closest

point of the power supply shutdown (a

distributing switchboard, the concrete mixer

switch), if it has kept a steady position. Call an

ambulance and emergency rescue services.

In cases when the tissues of the victim are not

caught by mechanisms of the machine and are not squeezed in narrow spots, and only

the clothes and jewelry were drawn in, it is

necessary to make assessment of the situation

and, if the personnel are sure that they are be

able to save the victim on their own, without an

additional harm, free the victim, by removing

the caught clothes, jewelry in any available ways

and provide  rst aid within one’s knowledge

and competence.

If living tissues of an organism are caught or squeezed,

immediately take actions for saving, without

considering the fact that as a result of these actions any

parts or the concrete mixer in general will be destroyed.

Falling of the loaded and working concrete mixer as a

result of its installation not on a soft foundation (soil)

or on an inclined foundations; destruction of wheels

and racks of the frame (fatigue failure of material or

non-compliance with operating, service, storage and

transportation conditions).

Switch-o the concrete mixer only from a

distribution guard, without approaching

the place of falling as the concrete mixer will

continue to work and can move in any direction,

creating threat to catch someone in the moving

parts.

If there are victims from falling of the concrete

mixer, then it is necessary to provide  rst

aid to the victim within the knowledge and

competence and call an ambulance.

CONCRETE MIXER

At emergence of other possible accidents and incidents which are not re ected by the manufacturer in this manual it is necessary to remember that disconnection of the product from the power source (power mains) should be the  rst action, i.e. the concrete mixer should be de-energized, and only after that the troubleshooting takes part.

POSSIBLE FAULTS AND WAYS OF THEIR ELIMINATION

Fault Possible cause Remedy

ENG

The motor does not

rotate

The motor hammers,

but does not rotate

The concrete mixer

is started, but at

insigni cant loading

is automatically

switched o

During the work

under loading the

mixing drum stops

to rotate

The motor is overloaded.

The motor does not receive enough air for cooling.

The toothed rim is blocked (contact of solution with

the surface of the toothed rim)

The extension cable is too long or an improper cross

section of the cable wires

The tension of the V-ribbed belt is loosened.

The pinion gear is worn out.

Cool the motor.

Check the fan impeller.

Switch o the machine. Pull out the mains plug,

clean the toothed rim.

The maximum length of an

extension cable with a cross

section of 1.5 sq. mm is

equal to 25 m. For a longer

cable the cross section

should be not less than 2.5

sq. mm

Adjust the belt tension.

Replace the gear wheel.

Note: For troubleshooting involving the change of parts and open-circuit failure, contact specialized repair shops.

ENG

CONCRETE MIXER

TRANSPORTATION

This product can be transported with all types of covered vehicles according to the rules of transportation current for each type of vehicles. Climatic conditions for transportation:

- ambient temperature: -20 to +55 °С;

- relative air humidity up to 80% at the temperature of +20 °С.

During transportation and handling the package with the product should avoid impacts and atmospheric precipitation. Placement and  xing the transportation package with the product in a vehicle should ensure stable position and no movements during transportation.

PREPARATION TO UTILIZATION

Before disposing of this product, it is necessary to completely drain the hydraulic  uid from it. To do this, turn the release valve counterclockwise to fully lower the piston down, then close the valve, open the oil  ller plug and drain the oil completely.

STORAGE

Thoroughly clean the concrete mixer. Check connections and screws and tighten if necessary. Check that the concrete mixer is not damaged. If necessary, repair it. To repair or replace parts, contact your service center. It is necessary to store the concrete mixer in a dry place, at ambient temperature from 0 to + 40 °C and relative humidity of air no more than 80%. Shelf life is not limited.

SERVICE LIFE PERIOD

The average service life of the product is 5 years on condition that the customer follows the operation rules.

DATE OF MANUFACTURE

The date of manufacture is indicated on the product.

WARRANTY OBLIGATION

The product is covered by the warranty according to the terms speci ed in the warranty card. Terms of warranty service are given in the warranty card.

CONCRETE MIXER

IMPORTER

Address and contact telephone of the authorized importer organization: OOO «MIR INSTRUMENTA» 117588, city of Moscow, P.O. Box 70, tel.: +7 (495) 2344130.

The Concrete mixer conforms to the speci cations of the following directives and harmonized standards: EC Council Directive 2006/42/EC Low Voltage Directive 2006/95/EC The Environmental noise directive (END) 2002/49/EC EN 12151: 2007 EN 60204 – 1: 2006 EN 60034 – 1: 2010 EN 60034 – 5: 2001+A1: 2007

Made in PRC.

ENG

BGR

БЕТОНОСМЕСИТЕЛ

СЪДЪРЖАНИЕ

ИЗПОЛЗВАНИ СИМВОЛИ ......................................................................................................................................48

ПРЕДНАЗНАЧЕНИЕ ................................................................................................................................................... 50

ОКОМПЛЕКТОВАНОСТ ............................................................................................................................................51

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ ...................................................................................................................... 52

ИЗИСКВАНИЯ ЗА БЕЗОПАСНОСТ ...................................................................................................................... 52

ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ ..........................................................................................................................55

МОНТАЖ ....................................................................................................................................................................... 56

ПОДГОТОВКА НА СМЕСИТЕЛЯ ЗА РАБОТА И ПОРЕДНОСТ НА РАБОТИТЕ ....................................61

ТЕХНИЧЕСКО ОБСЛУЖВАНЕ ............................................................................................................................... 62

СПИСЪК НА КРИТИЧНИТЕ ОТКАЗИ И ПОГРЕШНИ ДЕЙСТВИЯ НА ПЕРСОНАЛА, КОИТО ВОДЯТ

ДО ИНЦИДЕНТИ ИЛИ АВАРИИ ........................................................................................................................... 63

ВВЪЗМОЖНИ НЕИЗПРАВНОСТИ И НАЧИНИ ЗА ПРЕМАХВАНЕТО ИМ ............................................ 65

ТРАНСПОРТИРАНЕ ................................................................................................................................................... 66

ПРОДАЖБА И ИЗХВЪРЛЯНЕ ................................................................................................................................. 66

СЪХРАНЕНИЕ .............................................................................................................................................................. 66

СРОК НА ЕКСПЛОАТАЦИЯ ..................................................................................................................................... 66

ДАТА НА ИЗГОТВЯНЕ ............................................................................................................................................... 66

ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ ...........................................................................................................................66

ВНОСИТЕЛ .....................................................................................................................................................................67

БЕТОНОСМЕСИТЕЛ

ВНИМАНИЕ

ВНИМАНИЕ!

В това ръководство са разгледани правилата за експлоатация и техническо обслужване на бетоносмесители СМ120, СМ140, СМ160, СМ180, СМ200, СМ220. Моля, обърнете специално внимание на предупредителните надписи. Нарушаването на инструкциите може да доведе до счупване на оборудването или до травми.

ВНИМАНИЕ!

Това Ръководство за експлоатация съдържа общи изисквания, които не може да бъдат взети предвид във всички възможни случаи, които възникват в реални условия. В тези случаи, операторът следва да се ръководи от здравия си разум.

Дадените инструкции за техника на безопасност ще ви помогнат правилно да използвате бетоносмесителя и да гарантирате собствената си безопасност. Моля, внимателно спазвайте точките, дадени по-долу. Пазете това ръководство за експлоатация за по-нататъшна работа. Преди да въведете бетоносмесителя в експлоатация е необходимо да прочетете това Ръководство. Необходимо е да разберете и спазвате всички указания, дадени в него. В случай на предаване на оборудването на трето лице, е необходимо да предадете и това ръководство. В процеса на усъвършенстване на бетоносмесителя, в неговата конструкция може да възникнат незначителни изменения, които не оказват влияние на неговата безопасност и не са отразени в това издание.

BGR

БЕТОНОСМЕСИТЕЛ

ИЗПОЛЗВАНИ СИМВОЛИ

Пиктограма Описание

Внимание!

Необходимо е да изпълнявате изискванията за безопасност, предписаните инструкции, а също така и общите правила за безопасна работа.

Внимание! Опасно напрежение!

Необходимо е да изпълнявате изискванията за електробезопасност, а също така и общите правила за безопасна работа. Отварянето на предпазните капаци или демонтирането им може да се извършва само и единствено от упълномощени компетентни специалисти!

Внимание! Опасност от премазване!

При работа с машината не бива да излагате части от своето тяло в зоните, обозначени с тези символи!

Внимание! Опасност от захващане от въртящите се части!

При работа с машината не бива да се допирате със зони, обозначени с тези символи – основно между сцеплението на зъбчатите колела на ротационното движение, а също така и във вътрешната част на барабаните.

Внимание! Опасност от опарване!

Температурата на отбелязаните с този символ елементи на устройството може да достигне опасни нива, което да причини опарване при докосване!

ЗЗабранява се работата с машината от лица, които не са запознати с изискванията за безопасна работа!

Забранява се работата с машината от лица без необходимата квалификация и от тези, които не са запознати с изискванията, описани в инструкцията!

Задължително е използването на антифони или аналогични лични предпазни средства при работа с машината на местата с повишено ниво на шума!

Задължително е изключването на машината от мрежата за електрозахранване при приключване на работата, както и по време на изпълнение обслужването и работите по ремонта на устройствата.

Задължително е използването на защитна маска или аналогични лични предпазни средства при работа с материалите, които са опасни за дихателните пътища!

БЕТОНОСМЕСИТЕЛ

ВНИМАНИЕ!

Неспазването на посочените по-долу общи указания за безопасност може да доведе до травми на оператора или счупване на машината. Запознайте се и спазвайте описаните изисквания!

1. Машината следва да се използва само и единствено от лица, които са преминали през съответното обучение.

2. Преди да монтирате машината, е необходимо да проверите за следните: a. окомплек тованос т – наличието на всички еле менти, споре д спецификация та на дост авката;

наличието и запознаването с необходимите инструкции за безопасност и работа,

b. включително за всеки доставен елемент.

BGR

Преди въвеждането в експлоатация е необходимо да прочетете правилата за безопасност и инструкциите на останалите елементи, ако те са били доставени отделно и използването им е необходимо за монтажа.

Монтажът и първото пускане в експлоатация на машината следва да се изпълнят в пълно

съответствие с ръководството за експлоатация от лице с необходимата квалификация.

Включването на машината е допустимо само и единствено при наличието на изправна

електрическа мрежа, която осигурява изискванията за безопасна работа и съответните национални актове.

Машината следва да се използва само по предназначение. Използването на машината без предпазни устройства е забранено. Спазвайте всички правила на техниката за безопасност, които съответстват на съответната операция.

При подмяната на части и по време на други ремонтни работи, машината следва да е изключена от мрежата за електрозахранване с помощта на главния изключвател или с

изваждане на щепсела от контакта.

Работата по ежедневното обслужване следва да се изпълнява само и единствено от квалифицирани лица.

Ре мо нт ът, п рена ст ройв ането и оста нали те сп ец иалн и раб от и по о бс лу жв анет о с ледв а д а се изпълняват само и единствено от техници или лица, които са преминали през обучение.

10.

11.

12.

13.

Включването в мрежата за електрозахранване следва да се изпълнява само и единствено от електротехници или квалифицирани лица.

Внасянето на изменения в конструкцията на изделието е забранено или може да се

изпълнява само и единствено след получаване на разрешение от производителя и само при спазване на всички норми за техниката на безопасност.

За ремонта е необходимо да използвате само и единствено резервни части, които са одобрени от производителя.

Щепселът на шнура за електрозахранване следва да бъде съвместим с електрическия контакт за променлив ток, които се използват в страната на вашето местожителство. Оборудването (и неговият монтаж) следва да се изпълняват от компетентни техници, които са преминали през съответното обучение.

BGR

БЕТОНОСМЕСИТЕЛ

ПРЕДНАЗНАЧЕНИЕ

Бетоносмесителите, циклични, гравитационни СМ120, СМ140, СМ160, СМ180, СМ200, СМ220 са предназначени за приготвянето на подвижни бетонни смеси на основата на минерални вискозни, плътни и порести запълнители с падане на конуса, по-голямо от 3 см и разтвори за замазване с подвижност, която е не по-малка от 5 см, приложими в строителството. Бетоносмесителите следва да бъдат използвани само и единствено по предназначение, при спазване на предписаните от производителя условия на експлоатация, техническо обслужване, правила за превозване и съхранение, също така и с изпълнение на изискванията за техниката за безопасност, обусловени от нормативно-правните документи и изисквания, изложени от производителя в тази редакция на ръководството. Всяко едно друго използване на бетоносмесителя, особено за смесването в него на взривни вещества или неговото приложение в хранителната индустрия, се възприема като използване не по предназначение. За всички такива действия или техните последствия, а също така и за възникващите поради това щети, производителят на бетоносмесителя не носи отговорност! Бетоносмесителите не са предназначени за използване от лица с ограничени физически или умствени способности или при липсата на опит и познания у потребителя, ако той не се намира под контрол и не е бил инструктиран относно използването на устройството от лице, което да носи отговорност за безопасността. Забранена е експлоатацията и обслужването на бетоносмесителя, ако се намирате в състояние на голяма умора, алкохолно, наркотично опиянение или под въздействието на силни медицински препарати, които намаляват скоростта на рефлексите и нивото на вниманието. Децата и домашните животни не бива да се намират в близост до изделието по време на неговата работа. Потребителят носи отговорност за нещастните случаи или щетите/телесните наранявания, понесени от други лица или тяхното имущество. Потребителят носи отговорност за оценка на потенциалните рискове в участъка, в който работи, и освен това следва да предприеме всички предпазни мерки, за да осигури своята безопасност и безопасността на околните. Бетоносмесителите СМ120, СМ140, СМ160, СМ180, СМ200, СМ220 са предназначени за експлоатация при температура на околната среда от + 5 до + 40 °С, при липсата на пряко въздействие на слънчево лъчение и атмосферни замърсявания върху изделието, относителна влажност на въздуха до 80% при температура от 25 °С. Бетоносмесителят следва да се включи в мрежата за еднофазен променлив ток с неутрала за заземяване, напрежение от 209 V до 242 V, с честота от 50 ±1,25 Hz.

При покупката на бетоносмесител е необходимо да проверите неговата работоспособност и окомплектованост. Задължително изискайте от продавача попълването на гаранционния талон на бетоносмесителя, който ви предоставя правото за безплатно отстраняване на заводските дефекти през гаранционния срок. Документът на продавача следва да съдържа датата на продажба на бетоносмесителя, както и печата на магазина и подпис.

Бетоносмесителите не са предназначени за професионално приложение.

ВНИМАНИЕ!

БЕТОНОСМЕСИТЕЛ

ОКОМПЛЕКТОВАНОСТ

Бетоносмесител

№ позиция

1 Колесна опора 1

2Колело 2

3Опора 1

4Рама 1

5 Блок за фиксиране* 1

6Педал 1

7 Долен барабан с траверса 1

8 Тяга 1

9Щурвал 1

10 Лопатка 2

11 Горен барабан 1

12 Уп лът не ни е 1

13 Задвижващ механизъм 1

Наименование Количество, брой

*За моделите СМ140, СМ160, СМ180, СМ200, СМ220

Крепеж

BGR

Наименование Количество, шт.

Болт М6х16 6

Болт М8х16 4

Болт М8х25 2

Болт М8х55 1

Болт М8х65

Болт М8х70 1

Винт М8х16 2

Гайка М5 2

Гайка М8

Гайка със стопорно колело M8 1

Шайба 5 2

Шайба 6 6

Шайба 8 8

Застопоряваща шайба 8 6

Шайба 27 4

Шпилка 2

8/6

12/10

*За модел СМ120

БЕТОНОСМЕСИТЕЛ

ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Модел СМ120 СМ140 СМ160 СМ180 СМ200 СМ220

Артикул 954895 954905 954915 954925 954935 954945

BGR

Геометричен обем на

барабана, л

Големина на пълнителя,

не повече от, мм

Използвана мощност, не

повече от Вт

Дължина , м м 1024 1074 1121 111 118 3 1188

Ширина, мм 621 661 716 717 738 740

Височина, мм 1163 1278 1261 135 4 1353 1415

Маса, кг 39.5 45 48.5 50 56 57.5

120 140 160 180 200 220

40 40 40 40 40 40

450 550 650 800 900 1100

ИЗИСКВАНИЯ ЗА БЕЗОПАСНОСТ

Наличието на подвижни части и електрическо оборудване в бетоносмесителя налага спазването на мерки за безопасност, които са изложени в този раздел. Преди да пристъпите към работа, е необходимо да се запознаете с органите за управление на бетоносмесителя, но преди всичко да се запознаете с начините за спирането му в извънредни положения.

• Преди да използвате бетоносмесителя, е необходимо правилно да го монтирате. Монтажът на бетоносмесителя е изложен в раздел „Подготовка за експлоатация“.

• Необходимо е да експлоатирате бетоносмесителя само и единствено върху твърда, плоска, равна повърхност, която може да издържи теглото на бетоносмесителя и неговото натоварване. За да избегнете преобръщане на бетоносмесителя и възникването на нещастни случаи във връзка с това, отклоняването от хоризонталността в която и да било страна е категорично забранено.

• Бетоносмесителят следва да бъде включен в мрежата посредством автоматичен изключвател, който е защитен срещу тока на късо съединение и тока на претоварване, следва да е защитен срещу минимално напрежение.

• Спазвайте в зоната на провеждането на работите местните правила и предписания за охрана на труда и техника за безопасност.

• Необходимо е да осигурите безопасна работна среда: работният участък следва да бъде добре осветен.

• Осигурите достатъчно работно пространство. На работното място не бива да има остатъци

БЕТОНОСМЕСИТЕЛ

от смазочни материали и други отпадъци. Не бива да използвате бетоносмесителя в близост до лесно възпламеняващи се вещества и газове.

• Използвайте предпазни очила, предпазни ръкавици, здрави обувки, които не се хлъзгат, и, ако е необходимо, каска. При изпълнение на работите, които биват съпровождани от образуването на прах, използвайте респиратор.

В процеса на изпитване, нивото на шума се определя според методика, установена от стандарт. И все пак, по време на експлоатацията на бетоносмесителя, особено при работа в помещения, поради размерите на стените и акустичните свойства на стените, пода и тавана, нивото на шума може да превишава 85 dB(A). При подобно превишаване нивото на шума по време на работа, е задължително да използвате специални наушници. Лицата, които не са запознати с инструкциите за експлоатация, децата, а също така и лицата, които се намират в алкохолно или наркотично опиянение, или пък под въздействието на медицински препарати, не може да работят с бетоносмесителя. Възрастта на оператора е установена от нормативните актове на страната на вашето местожителство.

• Бетоносмесителят се използва само и единствено за работи, включени в раздела „Предназначение“.

• Необходимо е да се убедите, че всички защитни приспособления са монтирани и са годни за експлоатация.

• Не бива да използвате бетоносмесителя без защитни приспособления или ако те са повредени.

• Запрещается вносить изменения в конструкцию машины или ее отдельные части.

• Не бива да използвате бетоносмесителя, ако изключвателят му е неизправен. Бетоносмесителят с неизправен изключвател представлява опасност и следва да бъде ремонтиран.

• Преди да използвате бетоносмесителя, е необходимо да ремонтирате или замените изключвателя.

• Забранено е внасянето на изменения в конструкцията на машината или в нейни отделни части.

• Незабавно подменяйте неизправните или повредени детайли на машината с оригинални, препоръчани от производителя на бетоносмесителя.

• Не бива да докосвате смесителния барабан по време на работата на бетоносмесителя. натоварването и разтоварването на сместа се изпълнява само и единствено при работещ бетоносмесител.

• Наблюдавайте посоката на въртене на смесителния барабан: по посока на часовниковата стрелка на смесителния барабан или по посока, противоположна на часовниковата стрелка, от страната на гърловината за натоварване.

• Ръчното преместване на бетоносмесителя на строителната площадка се изпълнява само и единствено с незареден барабан.

• Необходимо е задължително да прекъснете мрежовия щепсел на бетоносмесителя от захранващата мрежа в следните случаи: преместване и транспортиране, изпълнение на работи за почистване, техническо обслужване и грижи, спиране на бетоносмесителя (също така и при краткотрайни прекъсвания на работата).

• Необходимо е да следите за изправността на захранващия шнур, не бива да допускате извиването му, а също така и да полагате шнура през натоварени пътеки и на места за складиране на материали.

• Всички работи по включването и ремонта на електрическото оборудване следва да бъдат изпълнявани само и единствено от електротехник с поне втори разряд (с предоставен достъп до инсталации с 1000 V).

BGR

• При приготвянето на варови разтвори е необходимо да работите със защитни очила и да разполагате с чиста вода наблизо за промиване на очите, в случай на възможно попадане на сместа или нейни компоненти в очите.

• Забранява се прилагането на всякакви приспособления за ускорено разтоварване на сместа от бетоносмесителя.

• Категорично е забранено да работите със снет капак на електрическия задвижващ механизъм. Забранява се да оставяте електрическия задвижващ механизъм непокрит, за да избегнете попадането на влага и чужди предмети вътре.

• Забранява се работата върху смесителя при неизправни изключвател, щепсел, шнур, а също така и при анормална работа на двигателя (при появата на мирис на изгоряла изолация), повишени нива на шум, удари и вибрации.

• Преди да пуснете смесителя, подайте предупредителен звуков сигнал.

• Смесителят според типа си на защита от поражения поради електрически ток може да бъде отнесем към клас II.

• Използвайте за работа съответните специални дрехи. Свободните дрехи, бижутата може да бъдат захванати от движещите се части. Използвайте съответните специални дрехи и здрави обувки. Не бива да носите висящи бижута за избягване на случаите със затягане във въртящите се части на бетоносмесителя. Предпазвайте краката и стъпалата си от разлетия боклук.

• Не бива да работите боси или с отворени сандали.

• Преди да спрете използването на бетоносмесителя, съберете от работната площадка всички странични предмети, избягвайте попадането на странични предмети под бетоносмесителя по време на работа. Спазвайте чистотата в работния участък. В претрупаните участъци се наблюдава високо ниво на травматизъм.

• Не бива да изпускате бетоносмесителя, не бива да допускате сблъсък на бетоносмесителя с каквито и да било прегради.

• При възникването на прекомерни вибрации, изключете двигателя и незабавно открийте причината за това. Вибрацията обичайно е признак на повреди.

• Преди да използвате бетоносмесителя, необходимо е внимателно да го огледате. Използвайте бетоносмесителя, само и единствено ако е в изправно състояние. Ако забележите каквито и да било дефекти, които представляват опасност за оператора, те трябва незабавно да бъдат отстранени.

• Не разполагайте в близост до работната зона на бетоносмесителя и на местата на полагане на захранващия кабел взривоопасни и лесно възпламеняващи се продукти.

• Не бива да поставяте вътре във въртящия се смесителен барабан оръдия на труда (лопата) и други предмети, които държите в ръце, тъй като възниква опасност от захващане на тези предмети в лопатките на бетоносмесителя и нанасянето ви на травми.

• Преди да напуснете работното място, да изпълните ремонт, преглед или почистване на бетоносмеситела, отключете го от контакта.

• Бъдете внимателни. Следете работата. Подхождайте разумно към работата.

БЕТОНОСМЕСИТЕЛ

ЕЛЕКТРИЧЕСКА БЕЗОПАСНОСТ

ВНИМАНИЕ!

Неспазването е опасно за живота!

Напрежението и честотата на тока в свързаната мрежа следва да съответстват на стойността, посочена върху табелката или в ръководството за експлоатация на изделието. Производителността на тази машина може да варира в зависимост от колебанията на напрежението в местната електрическа мрежа. Използването на удължител също така може да повлияе на производителността на машината.

• Съединителната предпазна розетка следва да бъде пресметната за сила на тока от 10 А.

• За присъединяване на бетоносмесителя е необходимо да използвате проводник със сечение, не по-малко от 1,5 mm2.

• Преди включването на машината следва да проверите захранващия кабел за наличието на повреди или следи от стареене.

• Никога не бива да използвате повредени кабели и удължители.

• Пазете кабела и удължителите от въздействието на топлина, избягвайте контакта им със смазочни материали, а също така и с остри предмети и движещи се части.

• Не бива да дърпате бетоносмесителя за кабела му при преместване. Всички премествания на бетоносмесителя следва да бъдат изпълнявани след сваляне на кабела.

• Наблюдавайте производствената среда. Не бива да използвате бетоносмесителя в дъжд, във влажни и мъгливи помещения. Работният участък следва да е сух, осигурете добро осветление. Не бива да оставяте бетоносмесителя на открито през нощта. При попадането на вода в електрическото задвижващо устройство на бетоносмесителя, се повишава риска от токов удар.

• При полагане на захранващия кабел е необходимо да бъдете внимателни, така че той да не бъде настъпен или извит и щепселното съединение не бива да се мокри.

• Използвайте само и единствено стационарни електрически включвания според Правилата на устройствата за електрически инсталации.

• Автоматичният изключвател АП50Б2МТ следва да бъде монтиран в електрическия панел и електрозахранването на бетоносмесителя се осъществява само и единствено през дадения изключвател.

• Смесителят от типа за защита срещу поражения от електрически ток се отнася до клас II. Клас II ще бъде запазен, ако при ремонта се използват оригинални резервни части, а разстоянията не са били променени.

BGR

БЕТОНОСМЕСИТЕЛ

МОНТАЖ

Монтирайте върху оста на колесната опора поз. 1 шайбата 27, след това колелото поз. 2 и още една шайба 27. Монтирайте

на в отверстието на оста шплента по такъв начин, че те да се намират от външната страна на шайбата. За изваждане на шплентовете използвайте плоски клещи.

Съединете опората поз. 3 с рамката поз. 4 с помощта на болтовете М8х65 и я закрепете с гайки М8.

Опората следва да бъде поставена от страната на рамката с 3 отверстия (за моделите СМ120 – от страна на пружината)..

Съединете колесната опора с рамкана поз. 4 с помощта на болтове М8х65 и я закрепете с гайки М8.

БЕТОНОСМЕСИТЕЛ

За моделите СМ140, СМ160, СМ180, СМ200, СМ220:

Монтирайте блока за фиксиране на барабана поз. 5 върху рамката поз. 4 и я закрепете с болтоветеМ8х65 и гайките М8.

BGR

Монтирайте опората поз. 3 педала поз. 6, закрепете го с болтове М8х70 и гайка М8 със заключващ пръстен.

Монтирайте долния барабан с траверсата поз. 7 върху рамката поз. 4. Инсталирането следва да бъде изпълнено от двама души.

БЕТОНОСМЕСИТЕЛ

BGR

Монтирайте върху обтегача поз. 8 шайбата 6 и присъединете към нея педала 6. Монтирайте шайбата 5 и закрепете обтегача с две гайки M5 в поредността, показана на рисунката. Присъединете обтагача към щока на блока за фиксиране 5.

Монтирайте кормилото поз. 9, закрепете го с болтове М8х16 посредством застопоряващата шайба 8 и шайба 8.

Монтирайте лопатките за смесване поз. 10 в долния барабан поз. 7, закрепете ги с болтовете М8×16, шайбите 8 и гайките М8.

БЕТОНОСМЕСИТЕЛ

Монтирайте 6 комплекта болтове M6×16 и шайби 6 в отверстията на горния барабан поз. 11, монтирайте изолацията поз. 12, както е показано на рисунката.

BGR

Монтирайте горния барабан поз. 11 върху долния в съответствие със стрелките, дадени върху тях, затегнете болтовете.

Закрепете горната част на лопаткитепоз. 10 върху горния барабан поз. 11 с помощта на винтовете М8×16, шайби 8, гайки М8.

BGR

БЕТОНОСМЕСИТЕЛ

Монтирайте болтовете М8×65 и закрепете опората на траверсата върху рамката поз. 4 с гайки М8, както е показано на рисунката.

Присъединете задвижващия блок поз. 13 и го закрепете с болтове М8×25, със застопоряваща шайба 8 и шайба 8.

Обърнете барабана, както е показано на рисунката, монтирайте болта M8×55 и шайбата 8 за закрепване на задвижващия блок.

БЕТОНОСМЕСИТЕЛ

ПОДГОТОВКА НА СМЕСИТЕЛЯ ЗА РАБОТА И ПОРЕДНОСТ НА РАБОТИТЕ

При подготовката на бетоносмесителя за работа е необходимо да проверим затягането на резбовите съединения, изправността на електрическите проводници и апаратурата за пускане. Необходимо е да се убедите в изправността на смесителя, тествайте работата на смесителя на празен ход и само след това пристъпете към работа под натоварване. При монтиране на бетоносмесителя на строителната площадка, е необходимо да поддържате минимални разстояния на работната площадка, като осигурявате безопасната и производителна работа. Категорично е забранено да затрупвате работната площадка. Поддържайте безопасно разстояние около бетоносмесителя.

1м

BGR

1м

Работата на смесителя е с цикличен характер с такава последователност: натоварване, смесване, разтоварване. Смесителят следва да се монтира върху равна и твърда хоризонтална повърхност. Препоръчва се включването на смесителя във вертикално положение на барабана.

ВНИМАНИЕ!

Натоварването и разтоварването се изпълняват само и единствено при въртящ се барабан за предотвратяване претоварването на двигателя. Забранява се пускането на бетоносмесителя при натоварен барабан.

ВНИМАНИЕ!

Не бива да използвате средства за принудително пускане!

Натоварването на барабана според рецептурата се изпълнява ръчно. При приготвянето на бетонни смеси следва да излеете част от водата, след това да сипете цимент и последователно да добавяте чакъл, пясък и останалата част от водата. Оптималният ъгъл на наклон на барабана спрямо хоризонталата по време на смесването следва да съставлява приблизително 35° за бетон и 20° за разтвор. Подавайте материала към лопатката само и единствено срещу посоката на неговото въртене.

BGR

Не бива да претоварвате бетоносмесителя. Претоварването може да доведе до счупване на оборудването. Времето на смесване представлява приблизително 120 секунди. Разтоварването на готовата смес става при въртящ се барабан посредс твом накланяне на неговата гърловина надолу. След разтоварване на сме ста , барабанът преминава в съ стояние на натов арване и цик ълът се повтаря. Препоръчителното натоварване на бетоносмесителя следва да представлява не повече от 75%/час от времето на работа: работата при това натоварване удължава полезния живот на бетоносмесителя.

БЕТОНОСМЕСИТЕЛ

ВНИМАНИЕ!

Категорично е забранено да смазвате двойките зъбно колело – зъбен венец за предотвратяване на преждевременното износване на зъбното колело и зъбния венец.

Намалете риска от случайно пускане. Убедете се, че превключвателят се намира в положение на „Изключено“, преди да включите силовия кабел в мрежата. При прекратяване подаването на електричеството, поставете изключвателя в положение „Изключено“. Забранено е да се намирате в непосредствена близост до машината. Възможно е да причините сериозни увреждания на здравето в случай на прекатурване на машината или случаен контакт с режещите детайли. Не бива да оставяте работещата машина без надзор, прекъсвайте захранването й. Не бива да оставяте машината без надзор до пълното й спиране. Други лица (с изключение на оператора) следва да се намират на разстояние, не по-малко от 2 метра от работещия бетоносмесител. Преди продължителна работна пауза и до приключване на работа, е необходимо да почистите бетоносмесителя отвътре и отвън.

ВНИМАНИЕ!

Не бива да блокирате смесителния барабан с твърди предмети (чук, лопатка и други).

Необходимо е веднага да отделите остатъците от бетонни и разтворни смеси със зъбно задвижващо колело и зъбен венец.

ТЕХНИЧЕСКО ОБСЛУЖВАНЕ

Безопасната и многогодишна работа на смесителя зависи от неговата правилна експлоатация и полагането на своевременни грижи за него. Техническото обслужване от производителя с цел поддържане на смесителя в работно състояние. Всички работи се изпълняват чрез съответния инструмент в строго съответствие, с който лицето, обслужващо бетоносмесителя, следва да се снабди самостоятелно. Инструментът, който се използва за провеждане на техническо обслужване, следва да притежава надлежните качества. В процеса на техническо обслужване е необходимо да спазвате общоприетите изисквания за безопасност на труда. Всички работи по натягането на резбованите съединения, смазването и натягането на ремъка се изпълняват само и единствено при изключен бетоносмесител, с изваден от мрежата щепсел. Техническото обслужване се свежда до полагане на грижи по време на всяка смяна и периодично.

БЕТОНОСМЕСИТЕЛ

Съдържание на операциите Приложими инструменти и материали

Обслужване по време на всяка смяна

Почистване повърхността на смесителя от бетон и

прах. Вътрешният обем на барабана следва да бъде

измит посредством завъртането му с вода и баласт.

Необходимо е да проверите плътността на затягане

на резбованите съединения, изправността на

мрежовия шнур.

Техническо обслужване (ТО -1) през 200 часа

Гаечни ключове, парцали, вода

BGR

Необходимо е да провеждате работите в пълния

обем на ежемесечно обслужване.

Контролирайте параметрите на зъбното сцепление.

Техническо обслужване (ТО -2) на всеки 600 часа

Необходимо е да провеждате работите в пълния

обем на ежемесечно обслужване и ТО -1.

Проверете затягането на ремъците, и ако е

необходимо, ги затегнете. Показател за отслабването

на затягането на ремъка е понижаването на честотата

на въртене на барабана с повече от 5 % от 29 об/мин.

Гаечни ключове, парцали, вода

Необходимо е да следите състоянието на натегнатост на ремъка. За неговото разхлабване можете да съдите по понижаване честотата на въртене на смесителния барабан. Честотата на въртене за съответния електрически задвижващ механизъм следва да е приблизително 27 оборота в минута. При отслабване натягането на ремъка в процеса на работа е необходимо да изключите бетоносмесителя.

СПИСЪК НА КРИТИЧНИТЕ ОТКАЗИ И ПОГРЕШНИ ДЕЙСТВИЯ НА

ПЕРСОНАЛА, КОИТО ВОДЯТ ДО ИНЦИДЕНТИ ИЛИ АВАРИИ

Персоналът, който експлоатира и обслужва бетоносмесителя, следва да разбира и да си дава сметка, че бетоносмесителят, като всяка друга машина, при определени обстоятелства, може да представлява опасност за живота и здравето.

БЕТОНОСМЕСИТЕЛ

Описание инцидента или аварии Действия персонала

BGR

Бетоносмесителят не е бил занулен според

Правилата за спиране на електрически инсталации.

Може да възникне опасност от токов удар при

съприкосновение с бетоносмесителя, в случай

на проблеми в електрическото оборудване и

електрическите съединения, при пробив в корпуса

на бетоносмесителя.

Отслабените закрепящи елементи на захранващия

кабел, изпадането му от клемата на изключвателя

или от двигателя, попадането му в съседната клема

или в корпуса и вследствие на това образуване на

късо съединение.

Захващането от въртящите се части на свободно

падащи дрехи, коса, бижута и други, както и на

телесни части при съприкосновение с въртящите се

части на бетоносмесителя (детайли на смесителния

барабан, зъбно сцепление, раменни предавки, ако

капакът на електрическия задвижващ механизъм е

свален).

Забранено е да се докосвате до

бетоносмесителя. Изключете

бетоносмесителя, като го изключите от

мястото на разпределителния панел.

Ако има пострадали лица, необходимо е да

повикате бърза помощ и да окажете първа

помощ на пострадалия, според своите

познания и компетенции.

Забранено е да се докосвате до

бетоносмесителя. Изключете

бетоносмесителя, като го изключите от

мястото на разпределителния панел. Ако има

пострадали лица, необходимо е да повикате

бърза помощ и да окажете първа помощ

на пострадалия, според своите познания и

компетенции..

Изключете бетоносмесителя от най-близкото

място за изключване на електрозахранването

(разпределително табло, изключвател

на бетоносмесителя), ако той е останал в

устойчиво положение. Повикайте бърза помощ. В случаите, в които живи тъкани

на пострадалия не са били захванати от

механизмите на машината и не са притиснати

в тесни места, а са били захванати само и единствено дрехи и бижута, необходимо е да оцените ситуацията, и ако персоналът е

уверен, че може да освободи потърпевшия

самостоятелно, без да му причини още

по-големи наранявания, да освободи

пострадалия, като свали захванатите дрехи

и бижута с всякакви достъпни начини и да

окаже първа медицинска помощ, според

своите познания и компетенции.

Ако са били захванати или притиснати

живи тъкани на организма, действията по

изваждането следва незабавно да бъдат

предприети, без оглед на това, че в резултат

от тези действия ще бъдат разрушени

каквито и да било части или целият

бетоносмесител.

Падането на натоварен и работещ бетоносмесител

в резултат от монтирането му върху нетвърда

повърхност (грунд) или върху наклонена

повърхност; разрушаването на колелата и стойките

на рамката (разрушаване на материала поради

умора или неспазване условията на експлоатация,

обслужване, съхранение и транспортиране).

Необходимо е да изключете бетоносмесителя

само и единствено от разпределителния

панел, като не се приближавате към мястото

на падане, тъй като бетоносмесителят ще

продължава да работи и може да се премества

във всяка една посока, като създава опасност от захващане на всяко едно лице посредством своите движещи се части. Ако има пострадали

при падането на бетоносмесителя,

необходимо е да окажете първа помощ

на пострадалия, според своите знания и

компетенции, и да повикате бърза помощ.

БЕТОНОСМЕСИТЕЛ

При възникването на други възможни аварии и инциденти, които не са отразени от производителя в това Ръководство, необходимо е да помните това, че първото ви действие следва да бъде изключването на изделието от източника на захранване (електрическа мрежа), т.е. бетоносмесителят следва да бъде изключете, и едва след това следва да пристъпите към отстраняване на последствията.

ВЪЗМОЖНИ НЕИЗПРАВНОСТИ И НАЧИНИ ЗА ПРЕМАХВАНЕТО ИМ

Неизправност Възможна причина Начин за отстраняване

BGR

Двигателят не се

върти

Двигателят шуми,

но не се върти

Бетоносмесителят

се пуска, но при

незначително

натоварване

автоматично се

изключва

При работа под

натоварване

смесителният

барабан престава

да се върти

Двигателят е претоварен. Двигателят не получава

достатъчно количество въздух за охлаждане.

Блокиран зъбен венец (попадане на разтвора

върху повърхността на зъбния венец)

Доста дълъг удължител или малко сечение на

проводниците на кабела

Отслабено натягане на поликлиновия ремък.

Износено водещо зъбно колело

Охладете двигателя.

Проверете крилата на

вентилатора.

Изключете машината.

Извадете мрежовия

щепсел, почистете зъбния

венец.

Максимална дължина на

удължителя при сечение

от 1,5 mm2

равна 25 м. При по-голяма

дължина сечението на

кабела не бива да е по-

малко от 2,5 mm2

Затегнете ремъка.

Заменете зъбното колело

Забележка: За отстраняване на неизправности, свързани с подмяната на детайли и скъсване на веригата, обърнете се към специализиран сервиз за ремонти.

BGR

БЕТОНОСМЕСИТЕЛ

ТРАНСПОРТИРАНЕ

Този продукт може да бъде транспортиран чрез всички видове покрити моторни превозни средства според транспортните правила, които са понастоящем в сила за всеки вид моторно превозно средство. Климатични условия на транспортиране:

- температура на околната среда: -20 до +55 °С;

- относителна влажност на въздуха до 80% при температура от +20 °С. Опаковката с артикула вътре в нея не бива да бъде подлагана на прекомерни удари и излагана на влажност по време на транспортиране и боравене. Поставянето и фиксирането на транспортната опаковка заедно с продукта в моторно превозно средство следва да гарантира постигането на стабилно положение и липсата на движения по време на транспортиране.

ПРОДАЖБА И ИЗХВЪРЛЯНЕ

Оборудването се продава посредством търговски канали и магазини според законодателството на страната на вашето местожителство.

СЪХРАНЕНИЕ

Внимателно почистете бетоносмесителя. Проверете съединенията и болтовете и, ако е необходимо, ги затегнете. Проверете дали бетоносмесителят не е повреден. Ако е необходимо, ремонтирайте го. За ремонта или подмяната на детайли се обърнете към специализиран сервиз. Необходимо е да съхранявате бетоносмесителя на сухо място, при температура на околната среда от 0 до +40 °С и относителна влажност на въздуха, не по-висока от 80%. Срокът на съхранение е неограничен.

ДАТА НА ИЗГОТВЯНЕ

Датата на изготвяне е посочена върху изделието.

ГАРАНЦИОННИ ЗАДЪЛЖЕНИЯ

За изделието се предоставя гаранция според сроковете, посочени в гаранционния талон. Правилата за гаранционно обслужване са дадени в гаранционния талон.

БЕТОНОСМЕСИТЕЛ

ВНОСИТЕЛ

Адрес и телефон за контакт на оторизираната организация-вносител:Светът на инструментите България ООД, ул. Малашевска 8, тел. + 359 2 423 98 06

Бетонобъркачките отговарят на изискванията на следните Директиви и хармонизирани стандарти: EC Директива 2006/42/EC ЕС Директива 2006/95/EC ЕС Директива (END) 2002/49/EC EN 12151: 2007 EN 60204 – 1: 2006 EN 60034 – 1: 2010 EN 60034 – 5: 2001+A1: 2007

Произведено в Народна Република Китай

BGR

ROU

BETONIERA

CUPRINS

SEMNE DE AVETIZARE UTILIZATE ........................................................................................................................ 70

DES TIN ATIE .................................................................................................................................................................... 72

CONSTRUCTIA BETONIEREI .................................................................................................................................... 73

CARACTERISTICI TEHNICE ........................................................................................................................................74

CERINTE DE SIGURANTA ...........................................................................................................................................74

SIGURANTA ELECTRICA ............................................................................................................................................ 77

ASAMBL AREA ............................................................................................................................................................... 78

PREGATIREA BETONIEREI PENTRU UTILIZARE SI MODUL DE UTILIZARE ............................................ 83

DESERVIREA TEHNICA ............................................................................................................................................... 84

LISTA ERORILOR CRITICE SI A ACTIUNILOR GRESITE ALE OPERATORILOR, CARE DUC LA

INCIDENTE SAU AVARII ............................................................................................................................................ 85

DEFECTIUNI POSIBILE SI MODALITATI DE DEPANARE ................................................................................. 87

TR ANSP ORT ................................................................................................................................................................... 88

COMERCIALIZARE SI RECICLARE .......................................................................................................................... 88

DEPOZITARE .................................................................................................................................................................. 88

DURATA DE VIATA ....................................................................................................................................................... 88

DATA FABRICARII .........................................................................................................................................................88

GAR ANT II ........................................................................................................................................................................ 88

IMP O RTATOR ................................................................................................................................................................. 89

BETONIERA

ATENTI E

ATENTIE!

Acest manual descrie regulile de utilizare si exploatare ale betonierelor См120, См140, См160, См180, См200, См220. Va rugam sa acordati o atentie speciala semnalelor de avertizare. Nerespectarea instructiunilor poate duce la deteriorarea echimapentului si vatamare corporala.

ATENTIE!

Prezentul manual de utilizare contine cerinte generale, care nu pot  include toate cazurile posibile, care pot aparea in situatii reale. In astfel de situatii, operatorul trebuie sa se ghideze dupa bunul simt.

Aceste instructiuni de siguranta Va vor ajuta sa utilizati corect betoniera si sa Va asigurati siguranta. Va rugam, sa respectati cu atentie punctele de mai jos. Pastrati acest manual de utilizare pentru referinte ulterioare. Pentru a pune in functioune betoniera cititi prezentul Manual. Trebuie sa intelegeti si sa respectati toate cerintele indicate. In cazul transmiterii echipamentului catre terti se va transmite si prezentul manual. In procesul imbunatatirii betonierei in constructia acesteia se pot introduce mici modi cari, care nu in uenteaza la siguranta lui si nu sunt incluse in prezentul manual.

ROU

BETONIERA

SEMNE DE AVERTIZARE UTILIZATE

Pictograma Descrierea

Atentie! Trebuie indeplinite cerintele de siguranta, indicate in instructiuni si, de asemenea, regulile generale de securitate in munca.

Atentie! Inalta tensiune! Trebuie indeplinite cerintele de siguranta electrica, si, de asemenea, regulile generale de securitate in munca, deschiderea capacelor de siguranta sau dezmembrarea sunt permise doar persoanelor competente de specialitate!

Atentie! Pericol de strivire! In timpul functionarii aparatului nu pozitionati parti ale corpului in zonele indicate cu acest semn!

Atentie! Pericol de prindere in piesele rotitoare! In timpul functionarii aparatului nu atingeti zonele indicate cu acest semn – in general intre angrenajele de miscare rotativa si in partea interioara a tobei!

Atentie! Temperaturi ridicate! Temperatura in locul indicat cu acest semn poate atinge limite periculoase, ceea ce poate provoca arsuri la atingere!

Este interzisa utilizarea aparatului de catre persoanele care nu sunt instruite in ce priveste securitatea in munca!

Este interzisa utilizarea aparatului de catre persoanele care nu au cali carea necesara si a celor, care nu nu sunt instuiti in ce priveste cerintele descrise in acest manual!

Este obligatorie utilizarea protectiei impotriva zgomotelor (casti) sau a mijloacelor personale similare de protectie in timpul lucrului cu aparatul in locuri cu nivel ridicat de zgomot!

Este obligatorie deconectarea aparatului de la prize de alimentare la terminarea lucrului, in timpul efectuarii deservirii tenice si a lucrarilor de reparatii ale aparatului.

Este obligatorie utilizarea protectiei pentru caile respiratorii (masca) sau a mijloacelor personale similare de protectie in timpul lucrului cu material periculoase pentru caile respiratorii!

BETONIERA

ATENTIE!

Nerespectarea instrucțiunilor generale de siguranță enumerate mai jos poate duce la rănirea operatorului sau la deteriorarea utilajului. Citiți și respectați cerințele!

1. Utilajul trebuie utilizat doar de persoanele, care au cali carea necesara. utilajul trebuie utilizat doar de persoanele, care au cali carea necesara.

2. Inainte de asamblarea aparatului trebuie veri cate: a. componentele – prezenta tuturor elementelor, conform speci catiilor de livrare; b.

prezenta si citirea instructiunilor necesare privind securitatea in munca, inclusiv pe

 ecare element aparte care este livrat.

ROU

10.

Pana la punerea in funciune cititi regulile de securitate si instructiunile altor elemente, daca

acestea sunt livrare separat si trebuie utilizarea acestora pentru asamblare.

Asamblarea si prima pornire a aparatului trebuie sa se efectueze cu respectarea completa a

instructiunilor de utilizare de catre persoana cu o cali care necesara.

Conectarea utilajului este permisa doar daca exista retea electrica functionala, care asigura

cerintele de securitate in munca si corespunde actelor si normativelor legale.

Utilajul trebuie sa  e folosit doar in scopul destinat. Utilizarea acestuia fara dispositive de siguranta este interzisa. Respectati toate masurile de siguranta relevante pentru aceasta operatiune.

La schimbarea pieselor si in timpul oricaror altor lucrari de reparatii utilajul trebuie sa  e deconectat de la reteaua electrica cu ajutorul intrerupatorului principal sau prin scoaterea din priza a stecherului.

Lucrarile de mentenanta zilnica trebuie efectuate doar de catre personal cali cat.

Reparatiile, reajustarea si alte lucrari special de mentenanta trebuie e ectuate numai de tehnicieni sau de personae care au fost instruite.

Alimentarea la retea trebuie efectuata doar de electricieni sau de perosnane cali cate.

11.

12.

13.

Inserarea modi carilor in constructia produsului este interzisa sau poate sa  e efectuata

doar dupa aprobarea producatorului si doar cu respectarea normelor de siguranta.

Pentru reparatii trebuie utilizare doar piesele de schimb care sunt aprobate de producator.

Stecherul cablului de alimentare trebuie sa  e compatibil cu prizele de curent alternative utilizare in tara Dvs. Asamblarea trebuie efectuata de tehnicieni competenti, care au fost instruiti corespunzator.

ROU

BETONIERA

DESTINATIA

Betonierele cilindrice gravitationale См120, См140, См160, См180, См200, См220 sunt destinate pentru prepararea amestecurilor mobile de beton pe baza de lianti minerali, agregate dense si poroase cu o cavitate peste 3 cm si solutii de ipsos cu o mobilitate de cel putin 5 cm utilizate in constructii. Betonierele trebuie utilizare numai in scopul prevazut in conformitate cu conditiile de exploatare, intretinere, transport si depozitare prescrise de producator, precum si respectarea cerintelor de siguranta prevazute de documentele legislative si cerintele stabilite de producator in acesta editie a manualului. Orice alta utilizare a betonierei, in special pentru amestecarea explozivilor in aceasta sau utilizarea acesteia in industria alimentara, este considerata o utilizare incorecta. Pentru astfel de actiuni sau consecintele lor, precum si daunele cauzate de aceasta, producatorul betonierei nu este responsabil! Betonirele nu sunt destinate utilizarii de catre persoanele cu abilitati  zice sau mentale limitate sau in lipsa experientei si a cunostintelor utilizatorului, daca acesta nu se alfa sub supraveghere si nu au fost instruit privind utilizarea aparatului de catre persoana responsabila pentru sigranta. Este interzisa utilizarea si mentenanta betonierei, de catre persoanele in stare de oboseala severa, intoxicatie alcoolica sau narcotica sau sub in uenta medicamentelor puternice care reduc viteza re exelor si nivelul atentiei. Copiii si animalele domestice nu trebuie sa  e in apropierea utilajului in timpul functionarii acestuia. Utilizatorul este responsabil pentru accidentele sau daunele, provocate altor persoane sau proprietatii acestora. Utilizatorul este responsabil pentru evaluarea riscurilor potentiale in zona, in care lucreaza, in plus, el trebuie sa ia toate masurile de precautie pentru a asigura siguranta sa si siguranta celorlalti. Betonierele См120, См140, См160, См180, См200, См220 sunt destinate utilizarii la temperatura aerului de la + 5 pana la + 40 °С, in lipsa actiunii directe a radiatiei solare si a precipitatiilor pe aparat, la umiditatea relativa a aerului pana la 80% la temperatura 25 °С. Betoniera se conecteaza la priza de curent monofazic alternativ cu impamantare neutra, tensiune de la 209V la 242V, frecventa 50 ± 1,25 Hz.

La achizitia betonierei verificati functionalitatea si componenta acesteia. In mod obligatoriu cereti de la vanzator sa completeze certificatul de garantie al betonierei, care permite inlaaturarea gratuira a defectelor de fabricatie in perioada termenului de garantie. In document vanzatorul trebuie sa indice data vanzarii betonierei, sa puna stampila magazinului si semnatura.

Betonierele nu sunt destinate pentru utilizare profesionala.

ATENTIE!

BETONIERA

CONSTRUCTIA

Betoniera

№ ordine

1 suport cu roti 1 2roata 2 3suport 1 4cadru 1 5 bloc de  xare* 1 6 pedala 1 7 tambur inferior cu traversa 1 8 sarcina 1

9 volan 1 10 lama 2 11 tambur superior 1 12 g ar ni tura 1 13 conductor 1

Denumirea Cantitatea, buc.

*Pentru Modelele См140, См160, См180, См200, См220

Fixarea

ROU

Denumirea Cantitatea, buc.

bolt м6х16 6 bolt м8х16 4

bolt м8х25 2

bolt м8х55 1 bolt м8х65 bolt м8х70 1

surub м8х16 2

Piulita м5 2

Piulita м8

Piulita cu inel de blocare M8 1

Saiba 5 2 Saiba 6 6 Saiba 8 8

Saiba Grower 8 6

Saiba 27 4

Pana 2

8/6

12/10

*pentru Modelul См120

BETONIERA

CARACTERISTICI TEHNICE

Model СМ120 СМ140 СМ160 СМ180 СМ200 СМ220

Articol 954895 954905 954915 954925 954935 954945

ROU

Volumul geometric al

tamburului, l

Marimea agregatelor, nu

mai mare de, mm

Consumul de energie, nu

mai mare de, W

Lungimea, mm 1024 1074 1121 111 1183 1188

Latimea, mm 621 661 716 717 738 740

Inaltimea, mm 1163 1278 1261 135 4 1353 1415

Greutatea, kg 39.5 45 48.5 50 56 57.5

120 140 160 180 200 220

40 40 40 40 40 40

450 550 650 800 900 1100

CERINTE DE SECURITATE

Prezenta in betoniera a partilor mobile si a echipamentului electric cere respectarea masurilor de securitate, indicate in prezentul capitol. Inainte de a incepe lucrul, insusiti comenzile betonierei, dar in primul rand metodele de oprire in caz de urgenta a acesteia.

• Inainte de utilizare trebuie betoniera trebuie asamblata corect. Asamblarea acesteia este explicata in capitolul “Pregatirea pentru utilizare” .

• Exploatarea betonierei trebuie efectuata doar pe o suprafata plana si dura, capabila sa sustina greutatea betonierei si a incarcacurii acesteia. Pentru e evita raspurnarea betonierei si aparitia accidentelor din aceasta cauza, abaterea de la orizontala in orice directive este strict interzisa!

• Betoniera trebuie conectata la reteaua electrica printr-un intrerupator automat, care are protective impotriva curentilor de scurtcircuit si a curentilor de supracircuit, protectia minima a tensiunii.

• In zona de lucru respectati regulile si reglementarile locale privind sanatatea si securitatea in munca.

• Asigurati un mediu de lucru sigur: zona de lucru trebuie sa  e bine luminata.

• Asigurati spatiu de lucru adecvat. La locul de munca nu trebuie sa existe reziduuri de lubri anti si alte resturi. Nu utilizati betoniera in apropierea substantelor in amabile si a gazelor.

• Unele elemente ale amestecurilor pentru constructii pot avea un impact negative asupra

BETONIERA

sanatatii umane (reactii alergice, arsuri ale ochilor si cailor respiratorii etc.) Riscul de expunere la aceste produse chimice depinde de frecventa lucrului cu acestea. Pentru a reduce efectele sale nocive, lucrati intro-o zona bine ventilata si folositi echimapente de protective individuala.

• Folositi ochelari de protective, manusi de protective, panto rezistenti la alunecare si, daca este necesar, o casca. Cand efectuati lucrari care duc la aparitia prafului, folositi aparat respirator (masca)

In timpul procesului de testare, nivelul zgomotului este determinat in conformitate cu procesura stabilita de standard. Cu toate acestea, in timpul functionarii betonierei, in special atunci cand se lucreaza in interior, datorita dimensiunilor peretilor si a proprietatilor acustice ale peretilor, podelei si tavanului, nivelul zgomotului poate depasi 85 dB (A). Daca depasiti acest nivel de zgomot in timpul lucrului, asigurati-va ca utilizati casti speciale. Persoanele, care nu cunosc instructiunile de operare, copiii, precum si persoanele care se a a intr-o stare de intoxicatie alcoolica sau narcotic sau sub in uenta medicamentelor, nu au voie sa lucreze cu betoniera. Varsta operatorului este stabilita de normele de reglementare ale Federatie Ruse.

• Betoniera trebuie folosita numai pentru lucrarile enumerate in sectiunea “DESTINATIE”

• Asigurati-va ca toate dispozitivele de siguranta sunt instalate si sunt utilizabile.

• Nu utilizati betoniera fara echipament de protective sau daca acesta este deteriorat.

• Nu utilizati betoniera cu intrerupator defect. Betonierea cu intrerupator defect reprezinta pericol si necesita reparatii. Inainte de a folosi betoniera, reparati sau inlocuiti intrerupatoarele

• Este interzisa modi care constructiei aparatului sau a pieselor sale.

• Inlocuiti imediat partile defecte sau deteriorare ale aparatului cu cele originale, recomandate de producatorul betonierei.

• Nu atingeti tamburul malaxor in timpul functionarii betonierei.

• Incarcarea si descarcarea amestecului se poate efectua numai cand betoniera este in functiune.

• Respectati directia de rotatie a tmburului de amestecare: in directia sagetii de pe tamburul de amestecare sau in sens contrar acelor de ceasornic din partea gatului de incarcare.

• Mutarea manuala a betonierei prin santierul de constructive se va efectua doar cu tamburul neincarcat.

• Deconectati intotdeauna stecherul de alimentare al betonierei de la prize in urmatoarele cazuri: deplasarea si transportul, executarea lucrarilor de curatenie, intretinere si ingrijire, oprirea betonierei (chiar si cu pause scurte in timpul lucrului).

• Trebuie sa aveti grija sa nu  e deteriorat cablul de alimentare, sa nu  e rasucit sis a nu treaca prin drumurile de acces si in zonele de depozitare ale materialelor.

• Lucrarile de reparatii, intretinere, conservare si dezasamblare trebuie efectuate numai cu echipamentele electrice deconectate complet.

• Toate lucrarile de racordare si reparatie a echipamentelor electrice trebuie efectuate numai de un electrician cali cat nivel 2 (cu acces la instalatii de pana la 1000V)

• La prepararea solutiilor cu var, lucrati cu ochelari de protectie si aveti apa curata la dispozitie pentru spalarea ochilor, in cazul contactului posibil al amestecului sau conponentelor sale cu ochii.

• Este interzisa utilizarea oricaror dispozitive pentru descarcarea acclerata a amestecului din betoniera.

ROU

BETONIERA

• Este strict interzisa utilizarea cu capacul motorului scos. Este interzis sa lasati unitatea electrica deschisa pentru a preveni intrarea umezelii si a obiectelor straine.

• Este interzis sa lucrati cu betoniera ce are defecte intrerupatorul, stecherul, cablul de alimentare si de asemenea daca este defect motorul (cand exista miros de izolare arsa), cand nivelul de zgomot, vibratii este ridicat.

• Inainte de a porni betoniera dati un semnal sonor de avertizare.

• Betoniera este de clasa a 2 dupa tipul de protectie impotriva socurilor electrice.

• Folositi echipament de protectie adecvat. Imbracaminte spatioasa, ornamentele pot  prinse cu in piesele in miscare. Folositi imbracaminte de protectie si panto rezistenti. Nu purtati decarii agatate pentru a evita cazurile de prindere in partile rotative ale betonierei. Protejati-va picioarele si talpile de resturile care se pot desprinde. Nu lucrati desculti sau in sandale deschise.

• Inainte de a folosi betoniera indepartati toate obiectele straine de pe platforma de lucru, evitati ca obiectele straine sa intre in betoniera in timpul functionarii. Pastrati zona de lucru curata. In zonele aglomerate exista un nivel ridicat de vatamare.

• Nu scapati betoniera, nu permiteti ciocnirea acesteia cu alte obstacole.

• Daca apar vibratii excesive, opriti motorul si identi cati imediat cauza. Vibratia este, de obicei, un semn de defectiune.

• Inainte de utilizare betoniera trebuie inspectata cu atentie. Utilizati betoniera numai in stare buna de functionare. Daca apar defectiuni care sunt periculoase pentru operator, acestea trebuie remediate imediat.

• Nu amplasati produse explosive si in amabile in apropierea zonei de lucru a betonierei si in locurile in care se a a cablul de alimentare.

• Nu puneti imstrumentele (lopata) si alte obiecte pe care le tineti in maini in interiorul tamburului de amestecare, deoarece exista pericolul ca aceste obiecte sa se prinda de lamele betonierei si sa provoace taume.

• Inaine de a parasi locul de munca, efectuati reparatiile, inspectati sau curatati betoniera, deconectati-o de la priza.

• Fiti atenti. Actionati cu atentie.

BETONIERA

SECURITATEA ELECTRICA

ATENTIE!

Nerespectarea prezinta pericol pentru viata!

Tensiunea si frecventa curentului din reteaua conectata trebuie sa corespunda valorii indicate pe placuta sau in instructiunile de utilizare ale produsului. Performanta acestui produs poate varia in functie de  uctuatiile de tensiune din reteaua electrica locala. Utilizarea unui cablu prelungitor poate afecta de asemenea performanta produsului.

• Priza de siguranta pentru conectare trebuie sa  e evaluata pentru 10 amperi.

• Pentru conectarea betonierei utilizati un cablu cu o sectiune transversala de cel putin 1,5mm²

• Inainte de a porni aparatul, veri cati cablul de alimentare in ce priveste deteriorarea sau uzura.

• Nu folositi niciodata cabluri deteriorate sau cabluri prelungitoare.

• Protejati cablurile si cablurile prelungitoare de caldura, evitati contactul cu lubri anti, obiecte ascutite si componente mobile.

• Nu trageti cablul in timp ce mutati betoniera. Toate mutarile betonierei se vor efectua cu cablul deconectat.

• Monit or iz area medi ul ui de lu cr u. N u u ti li zat i b eto ni era i n t im pu l p loi i, in zo ne s i i nc ap eri u me de. Pastrati zona de lucru uscata, asigurati o buna iluminare. Nu lasati betoniera in aer liber pe noapte. Cand apa intra in sistemul de antrenare electrica a betonierei, exista riscul de electrocutare.

• Cand montati cablul de alimentare, asigurati-va ca acesta nu este zdrobit sau intepenit, iar conexiunea la priza nu este umeda.

• Utilizati numai conexiuni electrice  xe in conformitate cu Regulamentul de instalare electrica.

• Intrerupatorul automat аП50б2мт trebuie instalat in panoul electric, iar alimentarea u energie a betonierei trebuie efectuata numai prin acest comutator.

• Betoniera este de clasa a 2 dupa tipul de protectie impotriva electrocutarii. Clasa a 2 se va pastra in cazul in care la reparatii se vor folosi piese originale si distantele nu se vor schimba.

ROU

BETONIERA

ASAMBLAREA

ROU

Instalati pe axa suportului de roti poz.1 saiba 27, apoi roata poz. 2 si inca o saiba 27. Introduceri in ori ciile axului pene in asa fel incat, ele sa se a e din partea exterioara a saibei. Scoateti penele, folosind clesti.

Cuplati cuportul poz. 3 cu rama poz. 4 cu ajutorul bolturilor м8х65 si intariti cu piulitele м8. Cuportul trebuie sa  e instalat din partea ramei cu 3 ori cii (pentru modelul См120 – din parte arcului).

Cuplati suportul cu roti in asamblare cu rapa poz. 4 cu

ajutorul bolturilor м8х65 si  xati cu piulitele м8.

BETONIERA

Pentru modelele См140,

См160, См180, См200, См220: Instalati blocul de  xare al tamburului poz.5 pe rama poz.4 si  xati cu bolturi м8х65 si piulite м8.

ROU

Instalati pe suport poz 3 pedala poz.6,  xati cu bolt м8 х 70 si piulita м8 cu inel de blocare.

Instalati tamburul inferior cu traversa poz.7 pe rama poz.4. instalarea se va face in doi.

ROU

BETONIERA

Intalati pe sarcina poz. 8, saiba 6 si uniti cu pedala 6. instalati saiba 5 si  xati sarcina cu doua piulite M5 asa cum este aratat in imagine. uniti sarcina la partea blocului de  xare 5.

Instalati volanul poz.9,,  xati cu bolturi м8х16 cu saibe Grower 8 si saiba 8.

Instalati lamelele pentru amestecare poz. 10 in tamburul inferior poz.7,  xati cu bolturi м8×16 , saibe 8 si piulitele м8.

BETONIERA

Instalati 6 seturi de suruburi M6×16 si saibe 6 In ori ciile tamburului superior poz.11, instalati garnitura poz.12, asa cum este aratat in imagine.

ROU

Instalati tamburul superior poz.11 pe cel inferior in concordanta cu sagetile a ate pe ele,  xati cu bolturi.

Fixati partea superioara a lamelelor poz.10 pe tambulul superior poz.11 cu ajutorul suruburilor м8×16, saiba 8, piulitelor м8.

ROU

BETONIERA

Instalati bolturi м8×65 si  xati suporturile traversei pe rama poz.4 cu piulitele м8, asa cum este aratat in imagine.

Uniti cablul poz.13 si  xati cu bolturi м8×25, saiba Grower 8 si saiba 8.

Intoarceti tamburul, asa cum este aratat in imagine,  xati boltul M8×55 si saiba 8 pentru asamblarea cablului.

BETONIERA

PREGATIREA BETONIEREI PENTRU UTILIZARE SI MODUL DE UTILIZARE

La pregatirea betonierei pentru lucru este necesata veri carea strangerii imbinarilor  letate, a cablului electric si a echipamentului de pornire. Asigurati-va ca betoniera este in stare buna de functionare, testati betoniera fara sarcina si abia dupa aceea puteti incepe utilizarea acesteia cu incarcatura. Atunci cand instalati betoniera pe un santier de constructii, este necesar sa pastrati distantele minime ale ariei de lucru care sa asigure o munca sigura si productiva. Este strict interzisa aglomerarea locului de munca. Pastrati o distanta sigura in jurul betonierei.

1м

ROU

1м

Functionarea betonierei este de natura ciclica cu urmatoarea secventa: incarcare, amestecare, descarcare. Betoniera trebuie instalata pe o suprafata plata si orizontala. Se recomanda ca betoniera sa  e pornita in pozitia verticala a tamburului.

ATENTIE!

Incarcarea si descarcarea sunt posibile doar cu un tamburul in rotatie pentru a preveni supraincarcarea motorului. Este interzisa pornirea betonierei cu tambur incarcat.

ATENTIE!

Nu folositi unelte de pornire fortata!

Incarcarea tamburului conform retetei se face manual. Atunci cand pregatiti un amestec de beton, trebuie sa turnati o parte apa, apoi turnati ciment si adaugati in mod constant pietris, nisip si restul apei. Unghiul optim al inclinarii tamburului la orizontala in timpul amestecarii ar trebui sa  e de aproximativ 35° pentru beton si 20° pentru mortar. Puneti materiar pe lamele numai in directia de rotatie a acestora.

Nu supraincarcati betoniera. Supraincarcarea poate defecta echipamentul. Timpul de amestecare este de aproximativ 120 secunde. Descarcarea amestecului  nit se efectueaza cu un tambur in rotatie prin inclinarea gatului in jos. Dupa descarcarea amestecului, tamburul este transfetat in pozitia de incarcare si ciclul se repeta. Sarcina recomandata pentru betoniera ar trebui sa  e de maximum 75%/ora din momentul lucrului: lucrul cu aceasta sarcina prelungeste durata de viata a betonierei.

BETONIERA

ROU

ATENTIE!

Este stric interzisa lubri erea perechiii de roti dintate – o coroana dintata pentru a preveni uzura prematura a coroanei si a coroanei dintate.

Reduceti riscul de pornire accidentala. Asigurati-va ca intrerupatorul se a a in pozitia “OFF” inainte de a conecta cablul de alimentare la retea. Daca alimentarea cu energie electrica se opreste, rotiti comutatorul de alimentare in pozitia “OFF”. Este interzis sa va a ati in imediata vecinatate a betonierei. Este posibila producerea de daune grave sanatatii in caz de rasturnare a betonierei sau la contact accidental cu piesele de taiere. Nu lasati betoniera sa functioneze nesupravegheat, opriti alimentarea. Nu lasati betoniera nesupravegheata pana cand se opreste complet. Alte persoane (cu exceptia operatorului) trebuie sa se alfe la cel putin 2m de betoniera. Inainte de o pauza lunga de lucru si la sfarsitul lucrului, betoniera trebuie curatata in interior si in exterior.

ATENTIE!

A nu se lovi tamburul malaxor cu obiecte solide (ciocan, lopata etc.)

Este necesara indepartarea imediata a resturilor de amestecuri de beton si mortar de pe dintii angrenajului si inelului de transmisie.

DESERVIREA TEHNICA

Functionarea sigura si durabila a betonierei depinde de functionarea corecta si intretinerea la timp util. Intretinerea este efectuata pentru a mentine betoniera in stare de functionare. Toate lucrarile sunt realizate strict cu echimapentele adecvate, pe care trebuie sa le aiba persoana care deserveste betoniera. Echipamentul, utilizat pentru efectuarea deservirii tehnice, trebuie sa  e de o calitate adecvata. In procesul de intretinere, trebuie respectate cerintele de siguranta general acceptate. Toate lucrarile privind strangerea imbinarilor  letate, lubri erea si tensionarea chingii trebuie efectuate doar cu betoniera oprita, deconectata de la priza de alimentare. Deservirea tehnica este redusa la o ingrijire lunara si periodica.

BETONIERA

Tip lucrare Materialele si echipamentele utilizate

Deservirea lunara

Curatarea de beton si praf suprafata betonierei. Spalarea

cavitatii interioare a tamburului prin rotirea acestuia cu apa si moloz. Veri carea etanseitatii conexiunilor  letate, buna stare a cablului de alimentare se curăță de beton și

praf suprafața de mixer.

Deservirea tehnica (dt-1) peste 200 ore

ROU

Chei, carpe, apa

De efectuat lucrari in volumul intretinerii lunare.

De veri cat parametrii prinderii dintate.

Deservirea tehnica (dt-2) peste 600 ore

De efectuat lucrarile in volumul intretinerii lunare si dt-1.

De veri cat tensiunea curelei si daca este necesar de

intins. Indicatorul de slabile a tensiunii curelei este o

scadere a frecventei de rotatie a tamburului cu mai mult

de 5% de la 29rpm

Chei, carpe, apa

Este necesar sa se monitorizeze starea tensiunii centurii. Slabirea tensiunii poate  inteleasa prin reducerea vitezei de rotatie a tamburului de amestecare. Viteza pentru acesta unitate trebuie sa  e de aproximativ 27rpm. Cand slabiti tensiunea curelei in timpul functionarii, este necesar sa orpiti alimentarea betonierei.

LISTA ERORILOR CRITICE SI A ACTIUNILOR GRESITE ALE OPERATORILOR,

CARE DUC LA INCIDENTE SAU AVARII

Personalul, care utilizeaza si intretine betoniera, trebuie sa inteleaga si sa  e constient de faptul ca, in anumite conditii, betoniera, ca orice alt aparat, poate reprezenta o amenintare pentru viata si sanatate.

BETONIERA

Descrierea incidentului sau avariei Actiunile personalului

ROU

Betoniera nu a fost anulata conform regulilor de

instalare a aparatelor electrice. Poate apare riscul

de electrocutare la atingerea betonierei, inca z de

defectiuni la echimapentele electrice si conexiunile

elctrice in caz de defectare a corpului betonierei.

Slabirea cablului de alimentare de curent, pierderea

acestuia de la borna de comutare sau de la motor,

contactul cu un terminal adiacent sau cu carcasa si, ca

urmare, formarea unui scurtcircuit.

Prinderea de catre partile rotative a pieselor de

imbracaminte, par, bijuterii etc., precum si parti ale

corpului, in contact cu partile rotative ale betonierei

(parti ale tamburului de amestecare, angrenaj,

transmisie ce chingi, daca a fost indepartat capacul

dispozitivului electric).

Este interzis sa atingeti betoniera. Opriti alimentarea cu elergie electrica a betonierei, decondectand-o de la tabloul de distributie.

Daca exista victime, apelati la ambulanta

si ofetiti primul ajutor victimei in limitele

competentelor si cunostintelor pe care le aveti.

Este interzis sa atingeti betoniera. Opriti alimentarea cu elergie electrica a betonierei, decondectand-o de la tabloul de distributie.

Daca exista victime, apelati la ambulanta

si ofetiti primul ajutor victimei in limitele

competentelor si cunostintelor pe care le aveti.

Opriti alimentarea cu elergie electrica a

betonierei, de la cel mai apropiat punct de

oprire (tablou electric, intrerupatorul betonierei)

daca aceasta a pastrat pozitia stabila. Apelati

ambulanta. In cazul in care tesuturile vii

ale victimei nu sunt prinse de mecanismul

aparatului, dar s-a apudus soar prinderea

hainelor sau bijuteriilor, trebuie evaluata

situatia, si daca personalul este sigur ca poate

elibera victima singur fara a cauza alte daune

acesteia, sa elibereze victima eliberand-o de

imbracaminea prinsa, bijuterii prinse prin orice

mijloace posibile si sa ofere primul ajutor in

limitele competentelor si cunostintelor sale.

Daca sunt prinse sau stranse tesuturi vii ale

corpului, se va actiona imediat la eliberarea

acestora, fara a se tine seama de faptul ca

ca rezultat al acestor actiuni, orice parti sau

betoniera in ansamblul sau ar putea  distruse.

Caderea betonirei incarcate sau in functiune ca

rezultat al instalarii acesteia pe o suprafata care nu

este solida (sol) sau in pozitie inclinata; distrugerea

rotilor si a cadrelor ramei (defectiuni ale materialuli sau

nerespectarea conditiilor de exploatare, intretinere,

depozitare si transport)

Opriti alimentarea cu elergie electrica doar de

la tabloul de distributie, fara a va apropia de locul caderii, deoarece betoniera va continua sa lucreze si poate ca se deplaseze in orice directie,

creand riscul de a prinde pe oricine cu partile

sale in miscare. Daca esista victime la caderea

betonierei, este nesara acordarea primului ajutor

in limitele competentelor si cunostintelor avute.

BETONIERA

In cazul aparitiei altor accidente si incidente posibile care nu sunt re ectate de producator in acest manual, trebuie retinut faptul ca prima actiune ar trebui sa  e deconectarea produsului de la sursa de alimentare (reteaua elctrica), adica Betoniera trebuie sa  e deactivata si numai dupa aceea se vor incepe actiunile de eliminare ale consecintelor.

DEFECTIUNI POSIBILE SI METODE DE DEPANARE

Defectiune Cauza posibila Metoda de depanare

ROU

Motorul nu invarte

Motorul face

zgomot, dar nu

invarte

Betoniera portneste,

dar la incarcare

nesemni cativa se

opreste automat

La functionarea cu

sarcina tamburul de

asmestecare nu se

roteste

Motorul este suprasolicitat. Motorul nu primeste

cantitatea su cient de aer pentru racire.

Este blocata coroana dintata (solutie pe suprafata

rotii dintate)

Cablul prelungitoe este prea lung sau sectiunea

transversala a acestuia este prea mica.

S-a slabit tensiunea chingii. Surubul de antrenare

uzat

Reciti motorul. Veri cati

ventilatorul

Opriti aparatul. Scoateti

stecherul din priza, curatati

coroana dintata.

Lungimea maxma a

cablului prelungitor la

sectiunea transversala de

1,5 kv. mm este de 25 m.

Daca lungimea e prea mare

sectiunea transversala

trebuie sa  e nu mai mica

de 2,5 kv.mm

De tensionat chinga, de

inlocuit surubul

nota: pentru inlaturarea defectiunilor, legate de inlocuirea pieselor si ruperea lantului, trebuie sa va adresati la atelierele specializate de depanare. Lista centelor-depanare este pubilcata pe site http://ipsremont.ru/kontakty/.

ROU

BETONIERA

TRANSPORT

Produsul poate  tarnsportat in orice mijloc de transport inchis in concordanta cu regulile de transport, valabile pentru  ecare tip de mijloc de transport. Conditiile de transportare la actiunea factorilor climaterici:

• Temperatura mediului inconjurator de la –20 pana la +55 °С;

• Umeditatea relativa a aerului de la 80 % la temperatura aerului de +20 °С. In timpul transportului si manipularii, ambalajul produsului nu trebuie sa  e supusa la impact violent si la actiunea precipitatiilor atmosferice. Amplasarea si  xarea containerului de transport cu produsul ambalat in vehicule trebuie sa asigure o pozitie stabila si sa elimine posibilitatea deplasarii acestuia in timpul transportului.

COMEPCIALIZAREA SI RECICLAREA

Comercializarea echipamentului se efectueaza in magazine in conformitate cu legile Federatiei Ruse. Reciclarea se efectueaza in conformitate cu cerintele si normele Rusiei si a tarilor participante la uniunea vamala.

DEPOZITAREA

Curatati bine betoniera. Veri cati conexiunile si suruburile si strangeti, daca este necesar. Veri cati daca betoniera nu este deteriorata, daca este necesar, reparati-o. pentru repararea sau inlocuirea pieselor, contactati centrul de service. Depozitati betoniera intr-un loc uscat, la o temperatura ambianta de la 0 pana la +40 °С si umiditare relativa a aerului de cel mult 80%. Termenul de valabilitate este nelimitat.

DURATA DE VIATA

Durata medie de viata a produsului cu conditia respectatii de catre utilizator a cerintelor de explatare este de 5 ani.

DATA FABRICATIEI

Data fabricatiei este indicata pe produs.

GARANTIA

Produsul este in garantie in conformitate cu termenii speci cati in certi catul de garantie. Serviciul de garantie este speci cat in certi catul de garantie.

BETONIERA

IMPORTATOR

Adresa si telefonul de contact companiei imputernicite – importator: S.C. WORLD OF HAND TOOLS S.R.L. Bucuresti, Sector 6, str. Preciziei, nr 34B, spatiul corp birouri C3, Camera 1-2, etaj 2 E-mail: o ce@toolsworld.ro.

ESTE CONFORM SPECIFICAȚIILOR DIRECTIVELOR: Directiva Consiliului 2006/42/CE Directiva Consiliului 2006/95/CE privind echipamentele electrice destinate utilizării în cadrul unor anumite limite de tensiune. Directiva 2002/49/CE privind evaluarea și gestiunea zgomotului ambiental. Pentru veri carea conformității cu directivele menționate mai sus, au fost utilizate următoarele standarde: EN 12151: 2007 EN 60204-1:2006 EN 60034-1:2010 EN 60034 - 5 : 2001+A1 : 2007

Made in PRC

ROU

ДЛЯ ЗАМЕТОК / FOR NOTES / ЗА БЕЛЕЖКИ / PENTRU NOTE

MTX CM-180 User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
