OPERATOR’S MANUAL

20” Rotary Mower — Model Series 100

IMPORTANT:

READ SAFETY RULES AND INSTRUCTIONS CAREFULLY BEFORE OPERATING EQUIPMENT.

PRINTED IN U.S.A. MTD Products Ltd., P. O. Box 1386, KITCHENER, ONTARIO N2G 4J1

769-02859A

10/29/07

This Operator’s Manual is an important part of your new equipment. It will help you assemble,

-4$02/$5#43,)-)4%$ +)4#(%.%2/..'* 

8888888888

88888888888

-ODEL.UMBER .UM£RODEMODÞLE

3ERIAL.UMBER .UM£RODES£RIE

WWWMTDCANADACOM

prepare and maintain the unit for best performance. Please read and understand what it says.

Table of Contents

Slope Gauge........................................................ 3

Safe Operation Practices ................................... 4

Set-Up & Adjustments ........................................ 6

Operation ............................................................. 8

Finding and Recording Model Number

BEFORE YOU START ASSEMBLING YOUR NEW EQUIPMENT, please locate the model plate on the equipment and copy the the model number and the serial number to the sample model plate provided to the right. You can locate the model plate by standing at the operating position and looking down at the rear of the machine.

Maintenance & Off-Season Storage ................ 10

Trouble Shooting .............................................. 12

Warranty ............................................................ 13

Illustrated Parts Lists ....................................... 14

Customer Support

Please do

If you have difficulty assembling this product or have any questions regarding the controls, operation or maintenance of this unit, you can seek help from the experts. Choose from the options below:

1. Visit www.mtdcanada.ca for many useful suggestions, click on Customer Support button.

2. Call a Customer Support Representative at 1-800-668-1238.

3. The engine manufacturer is responsible for all engine-related issues with regards to performance, power-rating, specifications, warranty and service. Please refer to the engine manufacturer’s Owner’s/Operator’s Manual, packed separately with your unit, for more information.

Please have your unit’s model number and serial number ready when you call. See previous section to locate this information. You will be asked to enter the serial number in order to process your call.

NOT

return the unit to the retailer from which it was purchased,

without ﬁrst contacting Customer Support.

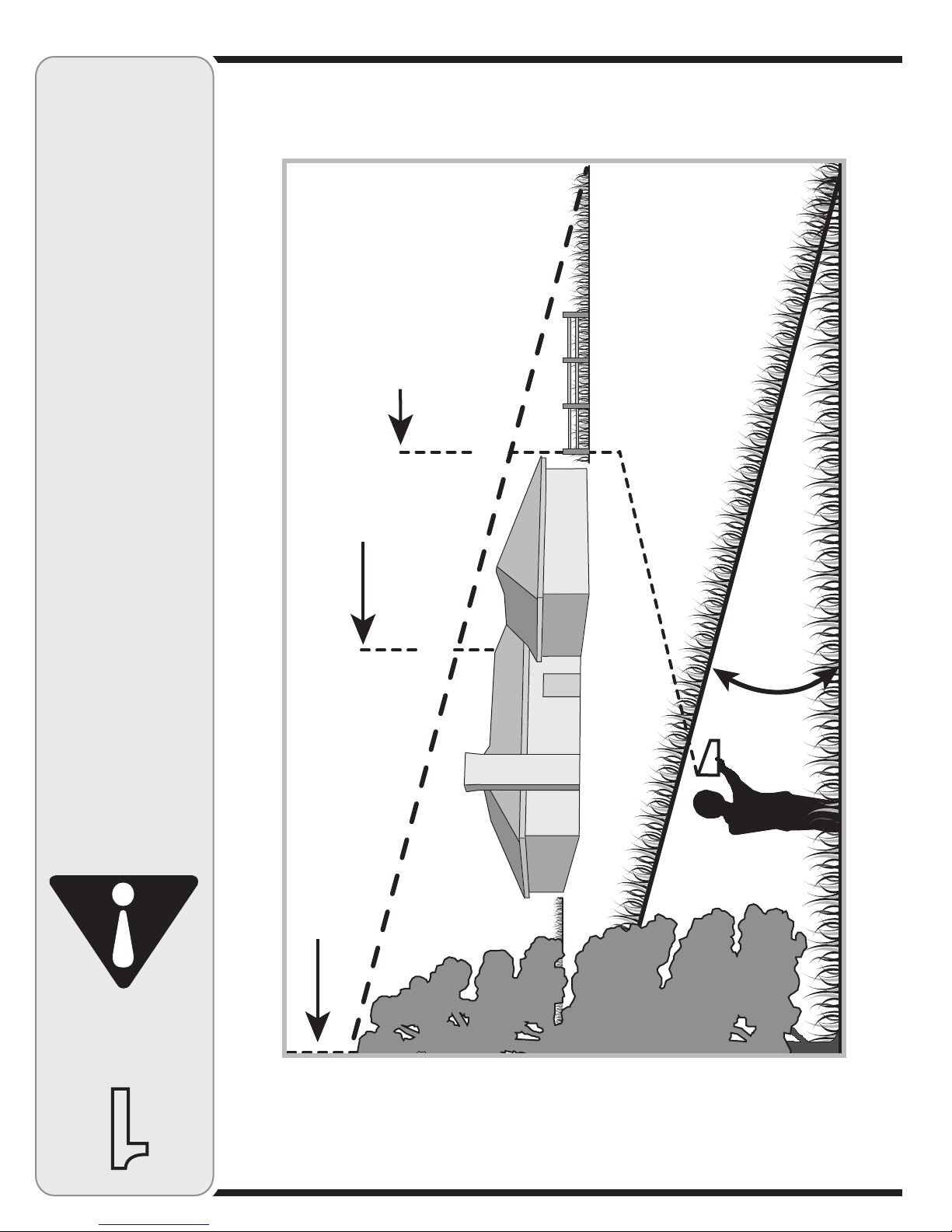

Sight and hold this level with a vertical tree...

or a corner of a building...

or a fence post

Fold along dotted line (represents a 15° slope)

15°

Use this page as a guide to determine slopes where you may not operate safely. Do not operate your lawn mower on such slopes.

Slope

Gauge

WARNING

Do not mow on inclines with a slope in excess of 15 degrees (a rise of approximately 2-1/2 feet every 10 feet). A riding mower could overturn and cause serious injury. If operating a walkbehind mower on such a slope, it is extremely difficult to maintain your footing and you could slip, resulting in serious injury.

Operate RIDING mowers up and down slopes, never across the face of slopes.

Operate WALK-BEHIND mowers across the

face of slopes, never up and down slopes.

WARNING: Engine Exhaust, some of its constituents, and certain vehicle components contain or emit chemicals known to the State of California to cause cancer and birth defects or other reproductive harm.

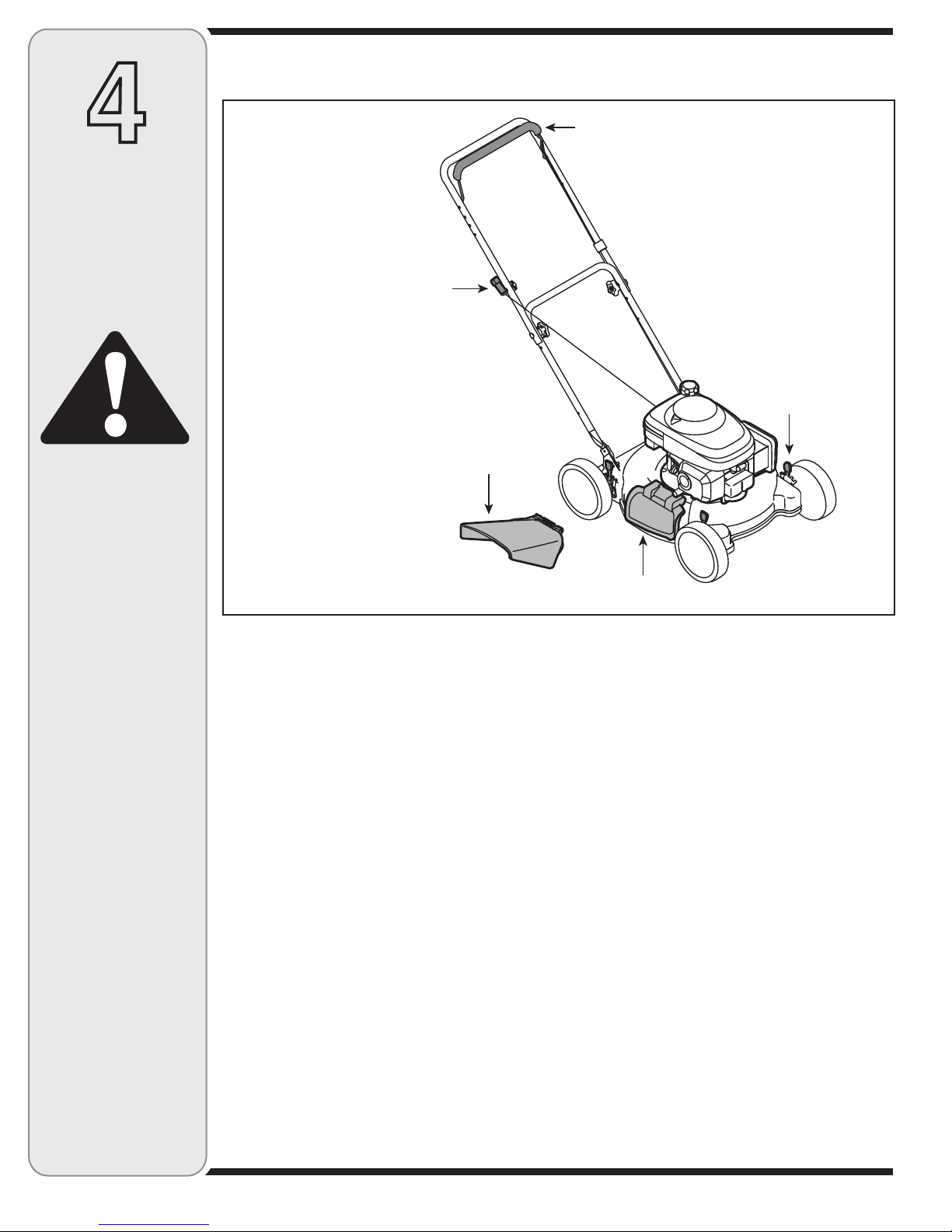

Safe

Operation

Practices

WARNING

This symbol points out important safety instructions which, if not followed, could endanger the personal safety and/or property of yourself and others. Read and follow all instructions in this manual before at tempting to operate this machine. Failure to comply with these instructions may result in personal injury. When you see this symbol.

HEED ITS WARNING!

Your Responsibility

Restrict the use of this power machine to persons who read, understand and follow the warnings and instructions in this manual and on the machine.

DANGER: This machine was built to be operated according to the rules for safe operation in this manual. As with any type of power equipment, carelessness or error on the part of the operator can result in serious injury. This machine is capable of amputating hands and feet and throwing objects. Failure to observe the following safety instructions could result in serious injury or death.

General Operation

1. Read this operator’s manual carefully in its entirety before attempting to assemble this machine. Read, understand, and follow all instructions on the machine and in the manual(s) before operation. Keep this manual in a safe place for future and regular reference and for ordering replacement parts.

2. Be completely familiar with the controls and the proper use of this machine before operating it.

3. This machine is a precision piece of power equipment, not a plaything. Therefore, exercise extreme caution at all times. Your unit has been designed to perform one job: to mow grass. Do not use it for any other purpose.

allow children under 14 years old to operate this

4. Never machine. Children 14 years old and over should read and understand the instructions in this manual and should be trained and supervised by a adult.

5. Only responsible individuals who are familiar with these rules of safe operation should be allowed to use this machine.

6. Thoroughly inspect the area where the equipment is to be used. Remove all stones, sticks, wire, bones, toys and other foreign objects which could be tripped over or picked up and thrown by the blade. Thrown objects can cause serious personal injury.

7. Plan your mowing pattern to avoid discharge of material toward roads, sidewalks, bystanders and the like. Also, avoid discharg ing material against a wall or obstruction which may cause discharged material to ricochet back toward the operator.

8. To help avoid blade contact or a thrown object injury, stay in the operator zone behind the handles and keep children, bystanders, helpers and pets at least 75 feet from the mower while it is in operation. Stop machine if anyone enters the area.

9. Always wear safety glasses or safety goggles during operation and while performing an adjustment or repair to protect your eyes. Thrown objects which ricochet can cause serious injury to the eyes.

10. Wear sturdy, rough-soled work shoes and close-fitting slacks and shirts. Shirts and pants that cover the arms and legs and steel-toed shoes are recommended. Never operate this machine in bare feet, sandals, slippery or light weight (e.g. canvas) shoes.

11. Do not put hands or feet near rotating parts or under the cutting deck. Contact with the blade can amputate hands and feet.

12. A missing or damaged discharge cover can cause blade contact or thrown object injuries.

13. Many injuries occur as a result of the mower being pulled over the foot during a fall caused by slipping or tripping. Do not hold on to the mower if you are falling; release the handle immediately.

14. Never pull the mower back toward you while you are walking. If you must back the mower away from a wall or obstruction first look down and behind to avoid tripping and then follow these steps:

a. Step back from the mower to fully extend your arms.

b. Be

sure you are well balanced with sure footing.

c. Pull the mower back slowly, no more than half way toward you.

d. Repeat

these steps as needed.

15. Do not operate the mower while under the influence of alcohol or

drugs.

16. Do not engage the self-propelled mechanism on units so equipped while starting engine.

17. The blade control handle is a safety device. Never attempt to bypass its operation. Doing so makes the safety device inoperative and may result in personal injury through contact with the rotating blade. The blade control handle must operate easily in both directions and automatically return to the disengaged position when released.

18. Never operate the mower in wet grass. Always be sure of your footing. A slip and fall can cause serious personal injury. If you feel you are losing your footing, release the blade control handle immediately and the blade will stop rotating within three seconds.

only in daylight or in good artificial light. Walk, never run.

19. Mow

20. Stop the blade when crossing gravel drives, walks or roads.

21. If the equipment should start to vibrate abnormally, stop the engine and check immediately for the cause. Vibration is gener ally a warning of trouble.

22. Shut the engine off and wait until the blade comes to a complete stop before removing the grass catcher or unclogging the chute. The cutting blade continues to rotate for a few seconds after the engine is shut off. Never place any part of the body in the blade area until you are sure the blade has stopped rotating.

23. Never operate mower without proper trail shield, discharge cover, grass catcher, blade control handle or other safety protective devices in place and working. Never operate mower with damaged safety devices. Failure to do so, can result in personal injury.

24. Muffler and engine become hot and can cause a burn. Do not touch.

25. Never attempt to make a wheel or cutting height adjustment while the engine is running.

26. Only use parts and accessories made for this machine by the manufacturer. Failure to do so can result in personal injury.

27. When starting engine, pull cord slowly until resistance is felt, then pull rapidly. Rapid retraction of starter cord (kickback) will pull hand and arm toward engine faster than you can let go. Broken bones, fractures, bruises or sprains could result.

situations occur which are not covered in this manual, use care

28. If and good judgment. Call customer assistance for the name of your nearest servicing dealer.

Slope Operation

Slopes are a major factor related to slip and fall accidents which can result in severe injury. Operation on slopes requires extra caution. If you feel uneasy on a slope, do not mow it. For your safety, use the slope gauge included as part of this manual to measure slopes before operating this unit on a sloped or hilly area. If the slope is greater than 15 degrees, do not mow it.

Do:

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, rocks, hidden objects, or bumps which can

cause you to slip or trip. Ta

ll grass can hide obstacles.

3. Always be sure of your footing. A slip and fall can cause serious personal injury. If you feel you are losing your balance, release the blade control handle immediately, and the blade will stop rotating within 3 seconds.

Do Not:

1. Do not mow near drop-offs, ditches or embankments, you could lose your footing or balance.

2. Do not mow slopes greater than 15 degrees as shown on the slope gauge.

3. Do not mow on wet grass. Unstable footing could cause slipping.

Children

Tragic accidents can occur if the operator is not alert to the presence

of children. Children are often attracted to the mower and the mowing activity. They do not understand the dangers. Never assume that children will remain where you last saw them.

children out of the mowing area and under the watchful

1. Keep care of a responsible adult other than the operator.

alert and turn mower off if a child enters the area.

2. Be

3. Before and while moving backwards, look behind and down for small children.

extreme care when approaching blind corners, doorways,

4. Use shrubs, trees, or other objects that may obscure your vision of a child who may run into the mower.

5. Keep children away from hot or running engines. They can suffer burns from a hot muffler.

6. Never allow children under 14 years old to operate a power mower. Children 14 years old and over should read and under stand the operation instructions and safety rules in this manual

ld be trained and supervised by a parent.

and shou

Service

Safe Handling Of Gasoline:

1. To avoid personal injury or property damage use extreme care in handling gasoline. Gasoline is extremely flammable and the vapors are explosive. Serious personal injury can occur when gasoline is spilled on yourself or your clothes which can ignite. Wash your skin and change clothes immediately.

2. Use only an approved gasoline container.

3. Never fill containers inside a vehicle or on a truck or trailer bed with a plastic liner. Always place containers on the ground away from your vehicle before filling.

4. Remove gas-powered equipment from the truck or trailer and refuel it on the ground. If this is not possible, then refuel such equipment on a trailer with a portable container, rather than from a gasoline dispenser nozzle.

the nozzle in contact with the rim of the fuel tank or

5. Keep container opening at all times until fueling is complete. Do not use a nozzle lock-open device.

6 Extinguish all cigarettes, cigars, pipes and other sources of

ignition.

7. Never fuel machine indoors because flammable vapors will accumulate in the area.

8. Never remove gas cap or add fuel while the engine is hot or run ning. Allow engine to cool at least two minutes before refueling.

9. Never over fill fuel tank. Fill tank to no more than ½ inch below bottom of filler neck to provide for fuel expansion.

10. Replace gasoline cap and tighten securely.

11. If gasoline is spilled, wipe it off the engine and equipment. Move unit to another area. Wait 5 minutes before starting the engine.

12. Never store the machine or fuel container near an open flame, spark or pilot light as on a water heater, space heater, furnace, clothes dryer or other gas appliances.

13. To reduce fire hazard, keep mower free of grass, leaves, or other debris build-up. Clean up oil or fuel spillage and remove any fuel soaked debris.

14. Allow a mower to cool at least 5 minutes before storing.

General Service:

1. Never run an engine indoors or in a poorly ventilated area. Engine exhaust contains carbon monoxide, an odorless and deadly gas.

2. Before

3. Check the blade and engine mounting bolts at frequent

4. Mower blades are sharp and can cut. Wrap the blade or wear

5. Keep

6. Never

7. After striking a foreign object, stop the engine, disconnect the

8. Never

9. Grass

10. Do not change the engine governor setting or overspeed the

11. Check fuel line, tank, cap, and fittings frequently for cracks or

12. Do not crank engine with spark plug removed.

13. Maintain or replace safety labels, as necessary.

14. Observe proper disposal laws and regulations. Improper

Do not modify engine

To avoid serious injury or death, do not modify engine in any way. Tampering with the governor setting can lead to a runaway engine and cause it to operate at unsafe speeds. Never tamper with factory setting of engine governor.

Average Useful Life

According to the Consumer Products Safety Commission (CPSC) and the U.S. Environmental Protection Agency (EPA), this product has an operation. At the end of the machine or have the machine inspected annually by an authorized service dealer to ensure that all mechanical and safety systems are working properly and not worn excessively. Failure to do so can result in accidents, injuries or death.

cleaning, repairing, or inspecting, make certain the blade and all moving parts have stopped. Disconnect the spark plug wire and ground against the engine to prevent unintended starting.

intervals for proper tightness. Also, visually inspect blade for damage (e.g., bent, cracked, worn) Replace blade with the original equipment manufacture’s (O.E.M.) blade only, listed in this manual. “Use of parts which do not meet the original equipment specifications may lead to improper performance and compromise safety!”

gloves, and use extra caution when servicing them.

all nuts, bolts, and screws tight to be sure the equipment

is in safe working condition.

tamper with safety devices. Check their proper operation

regularly.

spark plug wire and ground against the engine. Thoroughly inspect the mower for any damage. Repair the damage before starting and operating the mower.

attempt to make a wheel or cutting height adjustment

while the engine is running.

catcher components, discharge cover, and trail shield are subject to wear and damage which could expose moving parts or allow objects to be thrown. For safety protection, frequently check components and replace immediately with original equipment manufacturer’s (O.E.M.) parts only, listed in this manual. “Use of parts which do not meet the original equipment specifications may lead to improper performance and compromise safety!”

engine. The governor controls the maximum safe operating speed of the engine.

leaks. Replace if necessary.

disposal of fluids and materials can harm the environment.

Average Useful Life of seven (7) years, or 60 hours of

Average Useful Life, buy a new

Safe

Operation

Practices

WARNING

This machine is equipped with an internal combustion engine and should not be used on or near any unimproved forestcovered, brushcovered or grass-covered land unless the engine’s exhaust system is equipped with a spark arrester meeting applicable local or provincial laws (if any).

If a spark arrester is used, it should be maintained in effective working order by the operator. A spark arrester for the muf fler is available through your nearest engine authorized service dealer.

Notice regarding Emissions

Engines which are certified to comply with California and federal EPA emission regulations for SORE (Small Off Road Equipment) are certified to operate on regu lar unleaded gasoline, and may include the following emission control systems: Engine Modification (EM) and Three Way Catalyst (TWC) if so equipped.

Setup and

Adjustments

This owner’s manual covers various models of lawnmowers. The units illustrated may vary slightly from your unit. Follow only those instructions which pertain to your model lawnmower.

Figure 1

NOTE: Reference to right, left, front and rear of the lawn mower is in relation to the operating position.

WARNING: Disconnect and ground the spark plug wire as

instructed in the separate engine

manual.

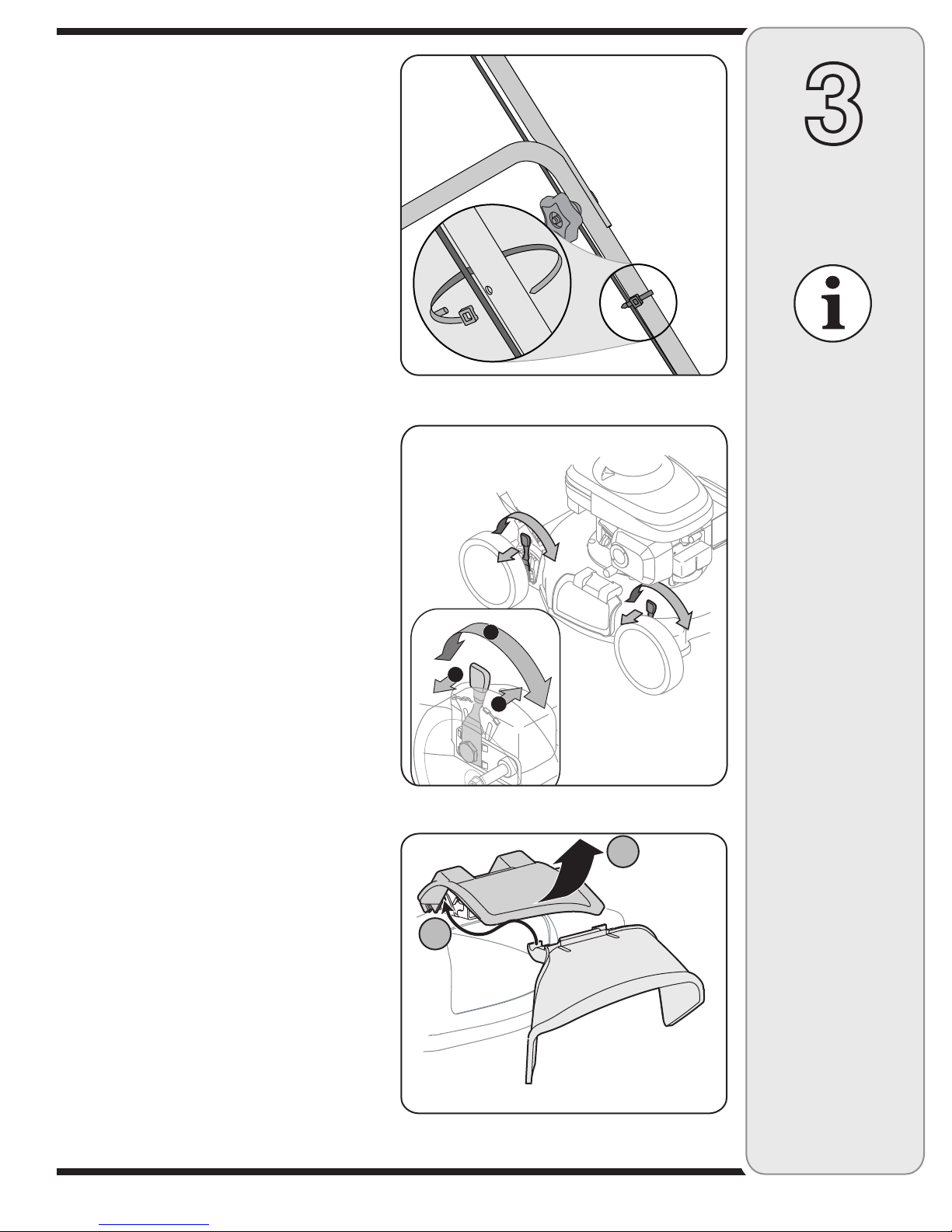

1. Remove any packing material which may be between upper and lower handles.

a. Pull up and back on the upper handle to

raise the handle into the operating position. Position A.

b. Tighten knobs securing upper handle to

lower handle. Make sure that each carriage bolt is seated properly in the handle. Position B.

2. Locate hairpin clip in one hole on the weld pin on each side of lower handle. Figure 2.

a. Remove hairpin clip from this hole. Using

a pair of pliers, insert hairpin clip into the other hole on the weld pin. Repeat on other side. Position A.

IMPORTANT This unit is shipped WITHOUT GASOLINE or OIL. After assembly, service engine with gasoline and oil as instructed in the separate engine manual packed with your unit.

Figure 2

3. Rope guide Setup as follows, see Figure 3. a. Hold the blade control against the upper

handle. Position A.

b. Slowly pull starter rope out of engine.

Figure 3

Position B.

c. Slip starter rope into the rope guide. Posi-

tion C.

d. Tighten rope guide wing nut (star knobs).

Position D.

4. Insert post on cable ties into holes provided







on the lower handle. Pull cable tie tight and trim excess. See Figure 4.

5. Each wheel has a height adjustment lever to change the cutting height of the mower. To change the height of cut, squeeze adjuster lever toward the wheel, moving up or down to selected height. See Figure 5.

Figure 4

Setup and

Adjustments

NOTE: All wheels must be in the same height of cut.

When cutting in heavy or moist grass, the rear of the lawnmower may be raised higher to allow better discharge of the grass.

6. Your mower has been shipped as a mulcher. To discharge grass to the side, lift mulching plug. Slide the two hooks on the side discharge deflector under the hinge pin on the mulching plug assembly, see Figure 6. Lower the mulching plug.

Figure 5

Figure 6

"LADE#ONTROL(ANDLE

2ECOIL

3TARTER

(EIGHT

!DJUSTMENT

,EVERFRONT

ANDREAR

-ULCH0LUG

#HUTE$EFLECTOR

Operating

Your Lawn

Mower

WARNING

Read, understand, and follow all instructions and warnings on the machine and in this manual before operating.

Know Your Lawn Mower

Figure 8

This blade control mechanism is a safety device. Never attempt to bypass its operations.

Use extreme care when handling gasoline. Gasoline is extremely flammable and the vapors are explosive. Never fuel the machine indoors or while the engine is hot or running. Extinguish cigarettes, cigars, pipes and other sources of ignition.

Blade Control Handle

The blade control handle is located on the upper handle of the mower. See Figure 8. The blade control handle must be depressed in order to operate the unit. Release the blade control handle to stop the engine and blade.

Recoil Starter

The recoil starter is attached to the right upper handle. Stand behind the unit and pull the recoil starter rope to start the unit.

Mulching Plug

The mulching plug is used to recirculate grass clippings back to the lawn. Attach it as instructed on page 7 of this manual.

Cutting Height Adjustment Levers

One adjustment lever is located on each wheel and is used to adjust the cutting height. All four levers have to be at the same relative position to ensure uniform cut.

Before Starting

1. Service the engine with gasoline and oil as

2. Attach spark plug wire to spark plug. If unit is

To Start Engine Refer to the separate engine manual packed

with your unit.

1. Place the fuel valve lever found on the left side

2. Move the choke lever all the way backward

instructed in the separate engine manual.

equipped with a rubber boot over the end of the spark plug wire, make certain the metal loop on the end of the spark plug wire (inside the rubber boot) is fastened securely over the metal tip on the spark plug.

of the engine into the ON (OPEN) position, Figure 4-3.

into the choke position.

Figure 9

OFF

3. Standing behind the mower, squeeze the blade control against upper handle, Figure

9. The choke will now begin to slowly return to the off choke position after activating the blade control. Therefore, quickly move onto step four below.

4. Grasp the starter handle as shown and pull slowly until resistance is felt, then pull rapidly to start engine and avoid kickback. Return it slowly to the rope guide.

WARNING: Wait for the blade to stop completely before performing any work on the mower or to remove the grass catcher.

To Stop Engine :

1. Release the blade control handle to stop the engine and blade.

WARNING: The blade continues

to rotate for a few seconds after the engine is shut off.

2. Disconnect and ground the spark plug wire as instructed in the separate engine manual to prevent accidental starting while equipment is unattended.

Using Your Lawn Mower

Be sure the lawn is clear of stones, sticks, wire, or other objects which could damage the lawn mower or the engine. Such objects could be accidently thrown by the mower in any direction and cause serious personal injury to the operator and others.

WARNING: If you strike a foreign object, stop the engine. Remove wire from the spark plug, thoroughly inspect the mower for any damage, and repair the damage before restarting and operating the mower. Extensive vibration of the mower during operation is an indication of damage. The unit should be promptly inspected and repaired.

Operating Tips

1. For best results and effective mulching, do not cut wet grass.

2. New grass, thick grass, or wet grass may require a narrower cut.

3. For a healthier lawn, never cut off more than one-third of the total length of the grass.

4. Your lawn should be cut in the fall as long as there is growth.

5. Adjust ground speed according to condition of lawn.

6. If the grass has been allowed to grow in excess of 4 inches, mulching is not recommended. Mow using the side discharge to reduce the grass height to 3-1/4 inches or less before mulching.

Operating

Your Lawn

Mower

WARNING

The operation of any lawn mower can result in foreign objects being thrown into the eyes, which can damage your eyes severely. Always wear safety glasses while operating the mower, or while performing any adjustments or repairs on it.

Be sure no one other than the operator is standing near the lawn mower while starting engine or operating mower. Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadly gas. Keep hands, feet, hair and loose clothing away from any moving parts on engine and lawn mower.

,UBRICATETHESE POINTSBEFORE REASSEMBLY

Maintenance

WARNING

Always stop engine, disconnect spark plug, and ground against engine before cleaning, lubricating or doing any kind of maintenance on your machine.

We do not recommend the use of pressure washers or garden hose to clean your unit. These may cause damage to electrical components, spindles, pulleys, bearings, or the engine. The use of water will result in shortened life and reduce serviceability.

Figure 10

General Recommendations

1. Always observe safety rules when performing any maintenance.

2. The warranty on this lawn mower does not cover items that have been subjected to operator abuse or negligence. To receive full value from warranty, operator must maintain the lawn mower as instructed here.

3. Changing of engine-governed speed will void engine warranty.

4. All adjustments should be checked at least once each season.

5. Periodically check all fasteners and make sure these are tight.

Lubrication

1. Lubricate the pivot points on the blade control handle at least once a season with light oil. The blade control must operate freely in both directions. See Figure 10.

2. If your mower is equipped with ball bearing wheels, lubricate at least once a season with a light oil, all other types require no lubrication. However, if the wheels are removed for any reason, lubricate the surface of the axle bolt and the inner surface of the wheel with light automotive oil.

3. Lubricate the torsion spring and pivot point periodically with light oil to prevent rust. See Figure 10.

4. Follow the accompanying engine manual for lubrication schedule and instruction.

Engine

1. Refer to the separate engine manual for engine maintenance instructions.

2. Maintain engine oil as instructed in the separate engine manual packed with your unit. Read and follow instructions carefully.

3. Under normal conditions service air cleaner as instructed in the separate engine manual packed with your unit. Clean every few hours under extremely dusty conditions. Poor engine performance and flooding usually indicates that the air cleaner should be serviced.

4. The spark plug should be cleaned and the gap reset once a season. Spark plug replacement is recommended at the start of each mowing season; check engine manual for correct plug type and gap specifications.

NOTE: This spark ignition system meets all requirements of the Canadian InterferenceCausing Equipment Regulations.

5. Clean the engine regularly with a cloth or brush. Keep the cooling system (blower housing area) clean to permit proper air circulation which is essential to engine performance and life. Be certain to remove all grass, dirt and combustible debris from muffler area.

Deck

The underside of the mower deck should be cleaned after each use to prevent a buildup of grass clippings, leaves, dirt or other matter. If this debris is allowed to accumulate, it will invite rust and corrosion, and may prevent proper mulching. The deck may be cleaned by tilting the mower and scraping clean with a suitable tool (make certain the spark plug wire is disconnected).

NOTE: If unit is tipped for easier access to blade or belt, tip mower as specified in separate engine manual. If it does not specify turn mower on its side making sure that the air filter and the carburetor are up.

Blade Care

WARNING: When removing the cutting blade for sharpening or replacement, protect your hands with a pair of heavy gloves or use a heavy rag to hold the blade.

Periodically inspect the blade adapter for cracks, especially if you strike a foreign object. Replace when necessary. Follow the steps below for blade service:

1. Disconnect spark plug wire from spark plug.

2. Tip mower as specified in separate engine manual. If it does not specify turn mower on its side making sure that the air filter and the carburetor are up.

3. Remove the bolt and the blade bell support which hold the blade and the blade adapter to the engine crankshaft. See Figure 11.

4. Remove blade and adapter from the crankshaft.

5. The blade may be resharpened by removing it and either grinding or filing the cutting edge keeping as close to the original bevel as possible. Do not attempt to sharpen the blade while it is still on the mower.

6. It is extremely important that each cutting edge receives an equal amount of grinding to prevent an unbalanced blade.

NOTE: Improper blade balance will result in excessive vibration causing eventual damage to the engine and mower. Be sure to carefully balance blade after sharpening. Possible damage resulting from blade unbalance condition is not the responsibility of the manufacturer.

NOTE: Always remove blade from the adapter for testing balance.

7. The blade can be tested for balance by balancing it on a round shaft screwdriver. Remove metal from the heavy side until it balances evenly.

8. Before reassembling the blade and the blade adapter to the unit, lubricate the engine crankshaft and the inner surface of the blade adapter with light oil.

Figure 11

9. Install the blade adapter on the crankshaft with the “star” away from the engine. See Figure 11. Place the blade with the side marked “bottom” (or with part number) facing away from the adapter. Align the blade bell support over the blade with the tabs in the holes of the blade and insert the hex bolt.

10. Tighten the hex bolt to the torque listed below:

Blade Mounting Torque

Center Bolt 450 in. lb. min., 600 in.lb. max. To insure safe operation of your unit, ALL nuts

and bolts must be checked periodically for correct tightness.

Off-Season Storage

The following steps should be taken to prepare your lawn mower for storage.

1. Clean and lubricate mower thoroughly as described in the lubrication instructions.

2. We do not recommend the use of a pressure washer or garden hose to clean your unit.

3. Refer to engine manual for correct engine storage instructions.

4. Coat mower’s cutting blade with chassis grease to prevent rusting.

5. Store mower in a dry, clean area. Do not store next to corrosive materials, such as fertilizer.

NOTE: When storing any type of power equipment in a poorly ventilated or metal storage shed, care should be taken to rust-proof the equipment. Using a light oil or silicone, coat the equipment, especially cables and all moving parts of your lawn mower before storage.

Maintenance

WARNING

When removing the cutting blade for sharpening or replacement, protect your hands with a pair of heavy gloves or use a heavy rag to hold the blade.

An unbalanced blade will cause excessive vibration when rotating at high speeds. It may cause damage to mower, and could break causing personal injury.

Cutting grass in sandy soil condition causes abrasive wear to the blade.

CauseProblem

Remedy

Trouble

Shooting

For repairs beyond the minor adjustments listed here, contact an authorized service dealer.

Engine fails to start

Engine runs erratic 1. Connect and tighten spark

Engine overheats

1. Blade control handle disengaged.

2. Spark plug wire disconnected.

3. Fuel tank empty or stale fuel.

4. Engine not primed.

5. Faulty spark plug.

6. Blocked fuel line.

7. Engine flooding.

1. Spark plug wire loose.

2. Blocked fuel line or stale fuel.

3. Gas cap vent plugged.

4. Water or dirt in fuel system.

5. Dirty air cleaner.

6. Carburetor out of adjustment.

1. Engine oil level low.

2. Dirty air filter.

3. Air flow restricted.

4. Carburetor not adjusted properly.

1. Engage blade control handle.

2. Connect wire to spark plug.

3. Fill tank with clean, fresh gasoline.

4. Refer to engine manual.

5. Clean, adjust gap, or replace.

6. Clean fuel line.

7. Wait a few minutes to restart, but do not prime.

plug wire.

2. Clean fuel line; fill tank with clean, fresh gasoline.

3. Clear vent.

4. Drain fuel tank and carburetor. Refill with fresh fuel.

5. Refer to engine manual.

6. Refer to engine manual.

1. Fill crankcase with proper oil.

2. Refer to the engine manual packed with your unit.

3. Remove blower housing and clean.

4. Refer to engine manual.

Occasional skip (hesitates) at high speed

Idles poorly

Excessive vibration

Mower will not mulch grass

Uneven cut

1. Spark plug gap too close.

2. Carburetor idle mixture adjustment improperly set.

1. Spark plug fouled, faulty or gap too wide.

2. Carburetor improperly adjusted.

3. Dirty air cleaner.

1. Cutting Blade loose or unbalanced.

2. Bent cutting blade.

1. Wet grass.

2. Excessive high grass.

3. Dull blade.

1. Wheels not positioned correctly.

2. Dull blade.

1. Adjust gap to .030”. Refer to engine manual.

2. Refer to engine manual.

1. Reset gap to .030” or replace spark plug. Refer to engine manual.

2. Refer to engine manual.

3. Refer to engine manual.

1. Tighten blade and adapter. Balance blade

2. Replace blade.

1. Do not mow when grass is wet; wait until later to cut.

2. Mow once at a high cutting height, then mow again at desired height or make a narrower cutting path.

3. Sharpen or replace blade.

1. Place all four wheels in same height position.

2. Sharpen or replace blade.

TWO YEAR SUPREME WARRANTY:

For two years from date of retail purchase within Canada, MTD PRODUCTS LIMITED will, at its option, repair or replace, for the original purchaser, free of charge, any part or parts found to be defective in material or workmanship. This warranty covers units which have been operated and maintained in accordance with the owner’s instructions furnished with the unit, and which have not been subject to misuse, abuse, commercial use, neglect, accident improper maintenance or alteration. Normal wear parts or components thereof are subject to special terms as noted below in the Ninety Day Consumer Warranty clause. The engine, starter motor or component parts thereof carry separate warranties from their manufacturers. Please refer to the applicable manufacturer’s warranty policy for these items. Ninety Day Consumer Warranty on Normal Wear Parts: All normal wear part failures will be covered on this product for a period of 90 days. After 90 days but within the two year warranty period, normal wear part failures will be covered if caused by defects in material or workmanship of other component parts. Normal wear parts are defined as batteries, belts, blades, blade adaptors, grass bags, rider deck wheels, seats, tires and clutch parts (friction wheels). Full Ninety Day Warranty on Battery (if equipped): For ninety (90) days from the date of retail purchase, if any battery included with this unit proves defective in material or workmanship and our testing determines the battery will not hold a charge, MTD PRODUCTS LIMITED will replace the battery at no charge to the original purchaser. Additional Limited Thirty Day Warranty on Battery (if equipped): After ninety (90) days but within one hundred twenty (120) days from the date of purchase, MTD PRODUCTS LIMITED will replace the defective battery, for the original purchaser, for a cost of one-half (½) of the current retail price of the battery in effect at the date of return. Personal use: THE FOREGOING PARAGRAPHS CONSTITUTE THE MANUFACTURER’S ENTIRE WARRANTY WITH RESPECT TO ANY PRODUCT PURCHASED AND USED FOR PERSONAL FAMILY, HOUSEHOLD/RESIDENTIAL PURPOSES, AS DISTINGUISHED FROM COMMERCIAL USAGE. Commercial use: ALL APPLICATIONS OTHER THAN PERSONAL USE AS OUTLINED ABOVE, ARE CONSIDERED COMMERCIAL USAGE. New products purchased for commercial usage are warranted in the same manner and to the same extend EXCEPT the term of warranty will be 90 DAYS from date of purchase. How to Obtain Service: Warranty service is available, with proof of purchase, through your local MTD Authorized Service Dealer. If you do not know the dealer in your area, please write to the Service Department of MTD PRODUCTS LIMITED, P.O. BOX 1386, KITCHENER, ONTARIO N2G 4J1. The return of a complete unit will not be accepted by the factory unless prior written permission has been extended by MTD PRODUCTS LIMITED. Other Warranties: All other warranties, express or implied, including any implied warranty of merchantability is limited in its duration to that set forth in this express limited warranty. The provisions as set forth in this warranty provide the sole and exclusive remedy of MTD PRODUCTS LIMITED obligations arising from the sale of its products. MTD PRODUCTS LIMITED will not be liable for incidental or consequential loss or damage.

Warranty

Failure to comply with suggested maintenance and lubrication specifications will void warranty.

06.18.06

REF PART NO. NO. N° DE N° DE RÉF PIÈCE DE SCRIP TION DE SCRIP TION

1 747-1161A Blade Con trol Han dle Poignée de la commande 2 731-2626 Deluxe Cover - Black Couvercle - noir

731-04204 Deluxe Cover - Red Couvercle - rouge

731-04859 Deluxe Cover - Grey Couvercle - gris 3 687-02338 Pivot Arm LH Bras de pivotement - droit 4 687-02075B Hgt. Adjust Ass’y LH Réglage de hau teur - gauche 5 687-02074B Hgt. Adjust Ass’y RH Réglage de hau teur - droit 6 687-02337 Pivot Arm RH Bras de pivotement - droit 7 710-1205 Rope Guide Bolt Boulon de guidage de cor don 8 710-1174 Carriage Bolt 5/16-18 x 2.0 Boulon ordi naire 5/16-18 x 2,0 9 749-0928B Lower Han dle Guidon inférieur

10 720-0279 Knob - ERS Guide 1/4-20 Bouton - 1/4-20 11 720-04072 Knob - Star 5/16-18 Bouton - étoile 5/16-18 12 714-0104 Int. Cot ter Pin .072 x 1.13" Lg. Goupille fendue 0,072 x 1,13 po. de lg. 13 746-1137 Control Ca ble 53.0" Lg. (Tec) Câble de la commande 53,0 po (Tec)

746-04104 Control Ca ble 40.0" Lg. (Kawasaki) Câble de la commande 40,0 po (Kawasaki)

746-0957 Control Ca ble 37.25 " Lg. (Honda) Câble de la commande 37,25 po (Honda)

14 749-1092A Up per Han dle Guidon supérieur 15 726-0240 Ca ble Tie Attache câble 16 731-04019 Rear Flap Abattant de pro tection arrière 17 17098 Hinge Clip Attache 18 682-0139 Deck As sem bly Plateau de coupe 19 687-02107 Rear Hgt. Ad just Ass’y LH Réglage de hau teur-gauche arrière 20 720-0426 Knob Bou ton 21 732-0404 Spring Le ver Levier de ressort 22 734-2004A Wheel Ass'y 8" x 2.125" Idle BB Ensemble de roue 8 x 2,125 po

734-04033 Wheel Ass'y 8" x 2.0" S-Wave BB Ensemble de roue 8 x 2,0 po

23 736-0504 Wave Washer .51" ID (w/bb wheels) Rondelle ondulée 0,51 DI (avec roulement à billes) 24 687-02106 Rear Hgt. Ad just Ass’y RH Réglage de hau teur - droit arrière 25 731-1426A Hub Cap - Yel low Ra dial (op tional) Moyeu de cha peau - jaune (en op tion)

731-0981A Hub Cap - Grey Ra dial (op tional) Moyeu de cha peau - gris (en op tion)

731-0982A Hub Cap - Grey Ra dial (op tional) Moyeu de cha peau - gris (en op tion)

26 738-04266 Shoulder Screw .50 Dia. x .385 Vis à épaulement 0,50 Dia. x 0,385 27 687-02180 Adjust/Brkt. Ass’y RH Support - droit 28 687-02179 Adjust/Brkt. Ass’y LH Support - gauche 29 7510042823 Screw Vis 30 732-0731 Tor sion Spring Ressort de tor sion 31 731-04525 Shroud - Yel low Capot - jaune 32 782-7006 Hinged Adapter Adaptateur 33 736-0270 Cupped Washer .265 ID x .75 OD Rondelle creuse 0,265 DI x 0,75 DE 34 710-0599 Hex Wash S-Tapp Scr 1/4-20 x .50 Vis taraudée 35 710-0654A Hex Wash HD Tap Scr 3/8-16 x .88 Vis autotaraudée 3/8-16 x 0,88 36 731-1409B Chute De flec tor Déflecteur 37 731-1501A Mulch ing Plug Boucon de déchiquetage 38 712-04065 Flanged Lock Nut 3/8-16 Gr. F Écrou de blocage 3/8-16 Qual. F 39 787-01290A Height Ad juster Plate Plaque de réglage de roue 40 731-1933 Front End Cover -Yel low (op tional) Couvercle-jaune (en op tion)

731-1949 Front End Cover-Black (op tional) Couvercle-noir (en op tion)

41 748-04096 Blade Adapter Adaptateur de la lame 42 742-0740 20" Mulch ing Blade Lame 20 po 43 736-0524B Blade Bell Sup port Support de lame 44 710-1044 Hex Bolt 3/8-24 x 1.5" Lg. (Grade 8) Vis à tête hex. 3/8-24 x 1,50 po de lg (Qual. 8) 45 747-0710 Hinge Pin Axe fixe 47 682-7002 Hinged Mulch ing Plug Ass'y Ensemble de bouchon de déchiquetage à

charnière

106/700

10.30.07

Parts List

Pièces

détachées

For parts and/or accessories refer to customer support on page 2.

Adressez-vous au «Service après-vente» à la page 2 pour ce qui concerne les pièces et/ou accessoires.

annule la garantie. et de lubrification conseils d’entretien Le non-respect des

Garantie

11.1.06

de toute perte ni de tout dommage indirect ou accidentel. LIMITED découlant de la vente de ses produits. MTD PRODUCTS LIMITED n’est pas responsable conditions stipulées dans cette garantie représentent les seules obligations de MTD PRODUCTS tacites de qualité marchande, se limitent à la durée stipulée dans la garantie limitée exprimée. Les Autres garanties: Toutes les autres garanties, exprimées ou tacites, y compris les garanties MTD PRODUCTS LIMITED. ne peut être retournée à l’usine que si elle est accompagnée d’une autorisation écrite préalable de MTD PRODUCTS LIMITED, C. P. 1386, KITCHENER (ONTARIO) N2G 4J1. Une machine complète naissez pas le concessionnaire-réparateur de votre localité, adressez-vous au service après-vente, mesure d’assurer tout service sous garantie sur présentation d’une preuve d’achat. Si vous ne conPour obtenir le service sous garantie: Tout concessionnaire-réparateur agréé par MTD est en les mêmes conditions, MAIS pour une durée de 90 jours à compter de la date d’achat. Les machines neuves achetées à des fins commerciales sont garanties de la même manière et dans NELLE TELLE QUE DÉCRITE CI-DESSUS SONT CONSIDÉRÉES COMMERCIALES. Utilisation commerciale: TOUTES LES UTILISATIONS AUTRES QUE L’UTILISATION PERSONPERSONNELLES, FAMILIALES. DOMESTIQUES/RÉSIDENTIELLES ET NON COMMERCIALES. COMPLÈTE DU FABRICANT COUVRANT TOUTE MACHINE ACHETÉE ET UTILISÉE À DES FINS Utilisation personnelle: LES PARAGRAPHES PRÉCÉDENTS CONSTITUENT LA GARANTIE initial, pour la moitié (1/2) du prix de détail en vigueur de la batterie à la date du retour de celle-ci. cent vingt (120) jours à compter de la date d’achat, à remplacer la batterie défectueuse à l’acheteur s’engage, à l’expiration de la période de quatre-vingt-dix (90) jours et avant la fin d’une période de Garantie limitée supplémentaire de trente jours sur la batterie (le cas échéant): MTD maintenir une charge. raison d’un vice de matière ou de fabrication et après que nos tests aient confirmé qu’elle ne peut de la date d’achat au détail, toute batterie fournie avec cette machine qui s’avère défectueuse en remplacer gratuitement à l’acheteur initial, pour une période de quatre-vingt-dix (90) jours à compter Garantie complète de quatre-vingt-dix jours sur la batterie (le cas échéant): MTD s’engage à frottement). de coupe des tondeuses à siège, les sièges, les pneus et les pièces de l’embrayage (roues de batteries, les courroies, les lames, les adaptateurs de lame, les sacs à herbe, les roues du plateau résulte du vice de matière ou de fabrication d’une autre pièce. Par pièces courantes, on entend les la fin de la période de garantie de deux ans, les pièces courantes sont protégées si leur défaillance pièces courantes sont protégées pendant 90 jours. À l’expiration du délai de 90 jours, mais avant «Garantie de quatre-vingt-dix jours au consommateur» des pièces courantes: Toutes les concerne ces pièces. de leurs fabricants respectifs. Veuillez consulter les conditions de garantie du fabricant en ce qui Le moteur, le moteur de démarrage ainsi que ses composants font l’objet d’une garantie séparée jours au consommateur». l’objet de conditions spéciales énumérées ci-dessous dans la clause «Garantie de quatre-vingt-dix été accidentées et qui n’ont pas été utilisées à des fins commerciales. Les pièces courantes font emploi incorrect ou abusif, de négligence, d’un entretien inadéquat ou de modification, qui n’ont pas tions publiées dans la notice d’utilisation accompagnant la machine, qui n’ont pas fait l’objet d’un s’applique seulement aux machines qui ont été utilisées et entretenues conformément aux instrucde fabrication dans les deux ans qui suivent la date d’achat au détail au Canada. Cette garantie l’acheteur initial, la ou les pièces qui s’avèrent défectueuses en raison d’un vice de matière ou MTD PRODUCTS LIMITED s’engage à réparer ou à remplacer gratuitement, à son choix, à

GARANTIE SUPRÊME DE DEUX ANS

2. Aiguisez ou remplacez la lame.

hauteur.

1. Placez les quatre roues à la même

3. Aiguisez ou remplacez la lame. sur une largeur plus étroite. tondez à nouveau à la hauteur voulue ou

2. Coupez l’herbe à un réglage élevé, puis lée. Attendez qu’elle sèche.

1. Ne tondez pas quand l’herbe est mouil-

2. Remplacez la lame.

Équilibrez la lame.

1. Serrez la lame et l’adaptateur.

moteur.

3. Consultez la notice d’utilisation du

moteur.

2. Consultez la notice d’utilisation du notice d’utilisation du moteur. remplacez la bougie. Consultez la

1. Réglez l’écartement à 0,030 po ou

moteur.

2. Consultez la notice d’utilisation du sultez la notice d’utilisation du moteur

1. Réglez l’écartement à 0,030 po. Con-

2. La lame est émoussée.

positionnées.

1. Les roues ne sont pas bien

3. La lame est émoussée.

2. L’herbe est trop haute.

1. L’herbe est mouillée.

2. La lame est déformée.

1. La lame est desserrée ou mal équilibrée.

3. Le filtre à air est sale.

2. Le carburateur est mal réglé.

l’écartement est trop grand.

1. La bougie est sale, défectueuse ou

réglé.

2. Mélange du ralenti du carburateur mal

1. L’écartement de la bougie est trop petit.

La coupe est irrégulière

déchiquette pas l’herbe. La tondeuse ne

Vibrations excessives.

irrégulièrement. Le moteur tourne

régime élevé. Le moteur hésite parfois à

moteur.

4. Consultez la notice d’utilisation du

nettoyez-le.

3. Démontez l’habitacle du ventilateur et

moteur.

2. Consultez la notice d’utilisation du

1. Faites le plein d’huile du carter.

moteur.

6. Consultez la notice d’utilisation du

moteur.

5. Consultez la notice d’utilisation du

le plein avec une essence fraîche.

4. Videz le réservoir à carburant. Faites

3. Débouchez l’évent.

avec une essence propre et fraîche.

2. Nettoyez la canalisation. Faites le plein

1. Branchez et serrez le fil de la bougie.

d’essayer de faire démarrer le moteur

7. Attendez quelques minutes avant

6. Nettoyez la canalisation.

replacez la bougie.

5. Nettoyez, réglez l’écartement ou

moteur.

4. Consultez la notice d’utilisation du

et fraîche.

3. Faites le plein avec une essence propre

2. Branchez le fil à la bougie.

la lame.

1. Embrayez la poignée de commande de

4. La carburateur est mal régle.

3. La circulation d’air est gênée.

agréée.

2. Le filtre à air est sale.

1. Niveau d’huile trop bas.

Le moteur surchauffe.

la station technique ici, adressez-vous à mineurs énuméré

6. Le carburateur est mal régle.

que les ajustements réparation autre

5. Le filtre à air est sale.

le système.

4. De l’eau ou une saleté est présente dans

bouché.

3. L’event du capuchon du réservoir est

bouchée ou l’essence est eventée.

2. La canalisation de carburant est

1. Fil de la bougie desserré.

7. Le moteur est noyé.

6. Canalisation de carburant bouchée.

5. La bougie est défectueuse.

4. Moteur non amorcé.

éventée.

3. Le réservoir est vide ou l’essence est

2. Fil de la bougie débranché.

pas embrayée.

1. La poignée de commande de la lame n’est

irrégulièrement. Le moteur tourne

démarre pas. Le moteur ne

Pour toute

Dépannage

CauseProblème Solution

abrasion. l’usure de la lame par sablonneux provoque l’herbe sur un sol Le fait de couper

l’utilisateur. sérieuses blessures à tourne, et causer de pendant qu’elle ou même casser à la tondeuse des dommages pourrait aussi causer excessive, mais elle tondeuse de façon elle fera vibrer la déséquilibrée, Si la lame est

la remplacer. tant pour l’aiguiser ou la lame en la démonépais pour manipuler utilisez un chiffon des gants épais ou Portez toujours

AVERTISSEMENT

Entretien

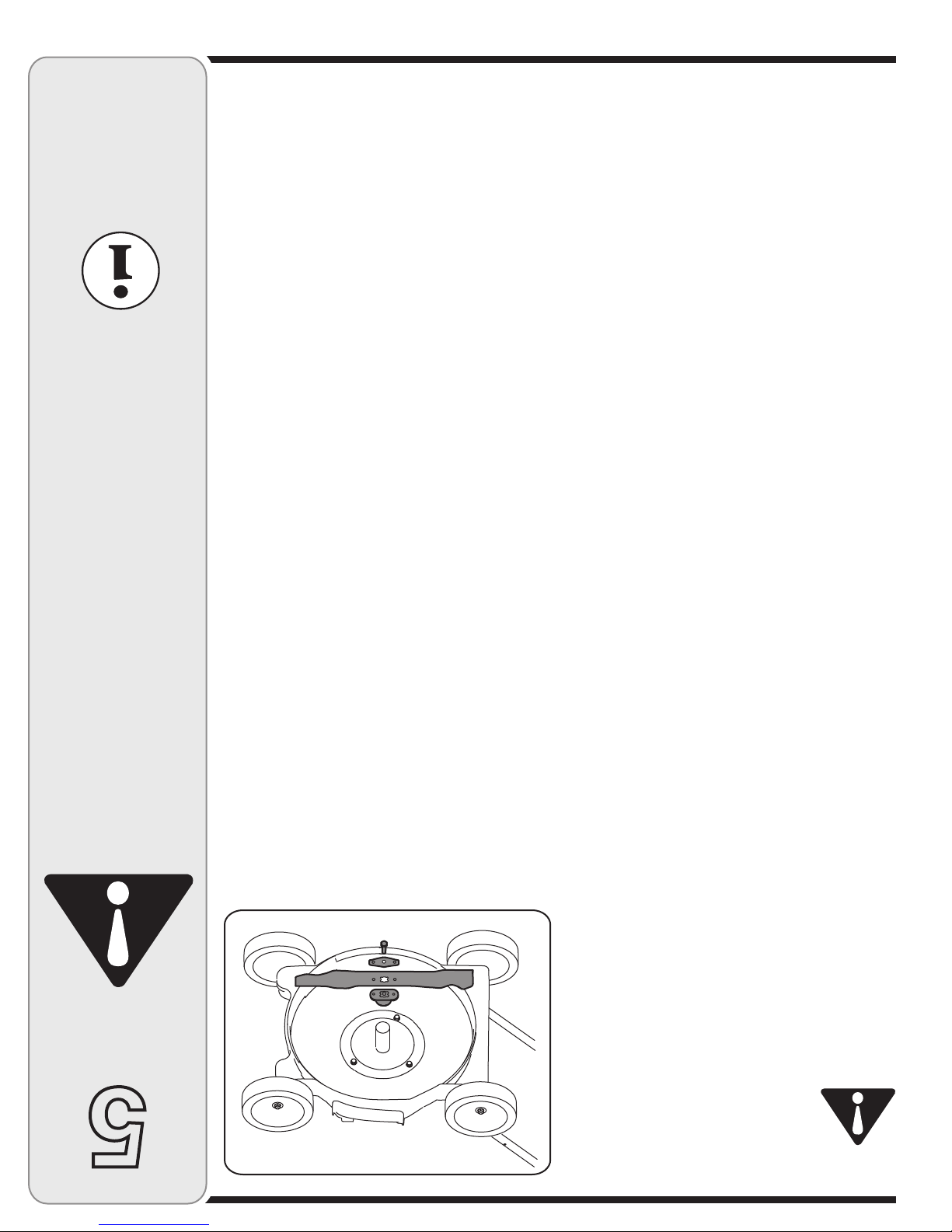

Figure 11

Figure 11. Placez la lame, le côté sur lequel quin, «l’étoile» à l’opposé du moteur. Voir la

huile légère ou de la silicone. câbles et toutes les pièces mobiles, avec une Enduisez toute la machine, en particulier les entreposé dans un abri métallique non ventilé. protéger le matériel contre la rouille s’il doit être REMARQUE: Il est très important de bien

corrosifs, comme des engraise. et propre. Ne la remisez pas près de produits

5. Entreposez la tondeuse dans un endroit sec

graisse à châssis pour l’empêcher de rouiller.

4. Enduisez la lame de la tondeuse d’une

moteur. quant aux instructions d’entreposage du

3. Consultez la notice d’utilisation du moteur

tondeuse est déconseillée. ou d’un boyau d’arrosage pour nettoyer la

2. L’utilisation d’un nettoyeur sous pression

tion. tondeuse selon les instructions de lubrifica-

1. Nettoyez et lubrifiez soigneusement la votre tondeuse pour un entreposage prolongé. Procédez de la manière suivante pour préparer

Remisage hors saison

boulons de la machine sont bien serrés. Vérifiez périodiquement que TOUS les écrous et Boulon centrale 450 po-lb min., 600 po-lb max.

Couple de montage de la lame

mandé ci-dessous:

10. Serrez le boulon hex. au couple recom-

insérez le boulon hex. çant les pattes dans les trous de la lame, puis le support de la lame sur celle-ci en enfonapparaît, à l’opposé de l’adaptateur. Alignez la mention «Bottom» (ou le numéro de pièce)

l’aiguiser ou la remplacer. la lame en la démontant pour un chiffon épais pour manipuler jours des gants épais ou utilisez AVERTISSEMENT: Portez tou-

9. Placez l’adaptateur de la lame sur le vilebre-

huile légère. surface intérieure de l’adaptateur avec une sur la tondeuse, lubrifiez le vilebrequin et la

8. Avant de remonter la lame et son adaptateur

ce que la lame soit parfaitement équilibrée. Limez le métal du côté le plus lourd jusqu’à en la plaçant sur un tournevis à tige ronde.

7. Vous pouvez vérifier l’équilibre de la lame

son adaptateur pour vérifiez son bon équilibre. REMARQUE: Démontez toujours la lame de

équilibre de la lame. responsable des dégâts causés par le mauvais fabricant de la tondeuse ne peut être tenu rééquilibrer la lame après l’avoir aiguisée. Le moteur et la tondeuse. Assurez-vous de bien des vibrations qui peuvent endommager le REMARQUE: Une lame déséquilibrée cause

déséquilibrée. affûté également pour ne pas avoir une lame

6. Il est essentiel que chaque tranchant soit

lame encore installée sur la tondeuse. biseau original. N’essayez pas d’aiguiser la maintenant l’angle aussi près que possible du meulez ou limez les bords tranchants en

5. Pour l’affûter à nouveau, démontez-la puis

quin.

4. Dégagez la lame et l’adaptateur du vilebre-

vilebrequin. Voir la Figure 11. qui maintiennent la lame et l’adaptateur sur le

3. Enlevez le boulon et le support de la lame

sur le haut. tondeuse avec le filtre à air et le carburateur d’instructions spécifiques, basculez la dans la notice d’utilisation. S’il n’y a pas

2. Basculez la tondeuse selon les instructions

1. Débranchez toujours le fil de la bougie. de la lame: au besoin. Procédez comme suit pour l’entretien tout après avoir heurté un objet. Remplacez-le pour y détecter tout fendillement éventuel, surExaminez périodiquement l’adaptateur de lame

Entretien et remplacement de la lame

,UBRIFIEZCES

POINTSAVANT

LEREMONTAGE

le filtre à air et le carburateur sur le haut. d’instructions spécifiques, basculez la tondeuse avec dans la notice d’utilisation du moteur. S’il n’y a pas courroie, basculez la tondeuse selon les instructions permettre un accès plus facile à la lame ou la

REMARQUE: Si la machine est basculée pour

nettoyer le plateau de coupe. avoir vérifié que la bougie est débranchée) pour plateau de coupe avec un outil approprié (après Inclinez la tondeuse et grattez le dessous du sion et peut empêcher le déchiquetage efficace. Toute accumulation favorise la rouille et la corrod’herbe, les feuilles ou la saleté de s’y accumuler. chaque utilisation pour empêcher les brins Nettoyez le dessous du plateau de coupe après

Plateau de coupe

tibles se trouvant à proximité du silencieux. d’herbe, la saleté et autres débris combuslongévité du moteur. Enlevez tous les brins essentielle aux bonnes performances et à la propre pour assurer la bonne circulation d’air refroidissement (à proximité du ventilateur) linge ou une brosse. Gardez le système de

5. Nettoyez le moteur régulièrement avec un Règlement sur le matériel brouilleur du Canada.

lle de véhicule respecte toutes les exigences du REMARQUE: Ce système d’allumage par étince-

du moteur. l’écartement correct dans la notice d’utilisation saison. Vérifiez le type de bougie à utiliser et remplacer la bougie au début de chaque une fois par saison. Il est recommandé de

4. Nettoyez la bougie et ajustez l’écartement

nettoyé. des indications que le filtre à air doit être performance du moteur et sa «noyade» sont conditions très poussiéreuses. Une mauvaise le à intervalles plus rapprochés dans des du moteur fournie avec la tondeuse. Nettoyezà air recommandée dans la notice d’utilisation

3. Dans des conditions normales nettoyez le filtre

et suivez-les. tondeuse. Lisez attentivement les instructions notice d’utilisation du moteur fournie avec la

2. Utilisez l’huile à moteur recommandée dans la

tout ce qui concerne l’entretien du moteur.

1. Consultez la notice d’utilisation du moteur pour

Moteur

les instructions de lubrification.

4. Consultez la notice d’utilisation du moteur pour

Figure 10

Figure 10. huile légère pour empêcher la rouille. Voir la doivent être lubrifiés régulièrement avec une

3. Le ressort de torsion et le point de pivotement

automobile légère. surface intérieure de la roue avec une huile lubrifiez la surface du boulon d’essieu et la être démontées pour une raison quelconque, d’être lubrifiées. Toutefois, si elles doivent ide, tous les autres genres n’ont pas be soin moins une fois par saison avec de l’huile flu-

2. Lubrifiez les roulements à billes des roues au

les deux sens. Voir la Figure 10. de la lame doit fonctionner facilement dans saison avec une huile légère. La commande commande de la lame au moins une fois par

1. Lubrifiez les points de pivot de la poignée de

Lubriﬁcation

nerie est bien serrée.

5. Vérifez régulièrement que toute la boulon-

par saison.

4. Vérifiez tous les réglages au moins une fois

moteur. modification est apportée au régulateur du

3. La garantie sera nulle et non avenue si une

instructions de cette notice. entretenir la tondeuse conformément aux au maximum de la garantie, l’utilisateur doit abusif ou d’une négligence. Pour bénéficier pas à toute pièce qui a fait l’objet d’un emploi

2. La garantie de cette tondeuse ne s’applique

de tout entretien.

1. Suivez toujours les consignes de sécurité lors

Recommandations d’ordre général

facilité d’entretien. tondeuse et à limiter sa raccourcir la vie de la d’eau a tendance à ou le moteur. L’emploi poulies, les roulements triques, les fusées, les composants éleceffet d’endommager les seillée. Cela risque en tondeuse est déconpour nettoyer la d’un boyau d’arrosage nettoyeur pressurisé ou L’utilisation d’un

machine. autre entretien sur la toute lubrification ou avant tout nettoyage, contre le moteur mettez-le à la masse le fil de la bougie et moteur et débranchez Arrêtez toujours le

AVERTISSEMENT

Entretien

OFF

la tondeuse. ment du moteur et de des pièces en mouveet vêtements lâches mains, pieds, cheveux N’approchez pas les dore très dangereux. carbone, un gaz inodu monoxyde de moteur contiennent d’échappement du mal aéré, car les gaz dans un local clos et fonctioner la machine Ne faites jamais son utilisation. en route ou pendant moment de sa mise de la tondeuse au se trouve à proximité seul le conducteur Assurez-vous que

ou toute réparation. fectuant tout entretien la tondeuse, ou en efsécurité en utilisant des lunettes de Portez toujours blessures graves. yeux et causer des peuvent atteindre les par une tondeuse Les objets projetés

AVERTISSEMENT

Utilisation

réparer la machine rapidement. des dégâts. Faites examiner et tantes de la tondeuse indiquent en servir. Des vibrations imporla remettre en marche et de vous tondeuse et réparez-la avant de ment tout signe de dégât à la la bougie, cherchez soigneusequelconque. Débranchez le fil de moteur si vous heurtez un objet AVERTISSEMENT: Arrêtez le

l’herbe. 3-1/4 pouces ou moins, avant de déchiqueter

latéral pour réduire la hauteur de l’herbe à Utilisez d’abord le déflecteur de la goulotte de 4 pouces, le déchiquetage est déconseillé.

6. Si l’herbe a été permis de pousser en excès

des conditions de travail.

5. Ajustez la vitesse de déplacement en fonction

jusqu’à ce qu’elle cesse de pousser.

4. Continuez à tondre la pelouse à l’automne

totale des brins d’herbe. tondez jamais plus d’un tiers de la longueur

3. Votre pelouse sera plus saine si vous ne

l’herbe est nouvelle, drue ou humide.

2. Une tonte plus étroite peut être nécessaire si

mouillée. queter efficacement, ne coupez pas l’herbe

1. Pour obtenir les meilleurs résultats et déchi-

Conseils d’utilisation

Figure 9

ou toute autre personne présente. une autre et blesser grièvement le conducteur projetés par la tondeuse dans une direction ou deuse ou le moteur. Ces objets pourraient être la pelouse, qui risquent d’endommager la tonde bois, de fils métalliques ou autres objets sur Vérifiez qu’il n’y a plus de pierres, de morceaux

Utilisation de la tondeuse

moteur s’est éteint. quelques secondes après que le continue à tourner pendant AVERTISSEMENT: La lame

sac à herbe. sur la tondeuse ou de retirer le immobilisée avant de travailler la lame se soit complètement AVERTISSEMENT : Attendez que

chine n’est pas surveillée. tout démarrage accidentel lorsque la maà la masse contre le moteur pour empêcher

2. Débranchez le fil de la bougie et mettez-le

pour arrêter le moteur et la lame.

1. Lâchez la poignée de commande de la lame

Arrêt du moteur

guidage de la corde. poignée revenir lentement jusqu’au boulon de le moteur et pour éviter le recul. Laissez la Tirez alors rapidement pour faire démarrer ce que vous sentiez une légère résistance. la façon illustrée et tirez-la lentement jusqu’à

4. Prenez la poignée du démarreur à lanceur de

ci-dessous. née. Passez rapidement au paragraphe 4 quand la commande de la lame est actionrevient lentement à la position d’origine supérieur, voir la Figure 9. Le volet de départ la commande de la lame contre le guidon

3. Placez-vous derrière la tondeuse et pressez

,EVIERSDER£GLAGEDE

LAHAUTEURDECOUPE

AVANTETARRIÞRE

0OIGN£EDECOMMANDEDELALAME

$£MARREUR

ÍLANCEUR

$£FLECTEURDE

LAGOULOTTE

$£FLECTEURDE

D£CHIQUETAGE

pour actionner le volet de départ.

2. Poussez la manette du volet de départ à fond

position ON (Ouvert). Voir la Figure 9. (qui se trouve sur la gauche du moteur) à la

1. Placez la manette du robinet à carburant

Mise en marche du moteur

bougie. est bien fixée sur l’embout métallique de la la bougie (dans la gaine en caoutchouc), que la boucle métallique, au bout du fil de l’extrémité du fil de la bougie, assurez-vous Si une gaine en caoutchouc recouvre

2. Branchez le fil de la bougie sur cette dernière.

du moteur qui accompagne l’équipment. instructions fournies dans la notice d’utilisation

1. Faites les pleins d’essence et d’huile selon les

Avant de faire démarrer le moteur

Figure 8

assurer une coupe régulière. se trouver à la même position relative pour chacune des roues. Les quatre leviers doivent Un levier de réglage de la hauteur se trouve sur

Leviers de réglage de la hauteur de coupe

la page 7 de cette notice d’utilisation. pelouse. Installez-le de la manière expliquée à Il sert à renvoyer les brins d’herbe dans la

Déﬂecteur de déchiquetage

tondeuse. le démarreur à lanceur pour faire démarrer la Tenez-vous derrière la tondeuse et tirez sur Il est installé sur la droite du guidon supérieur.

Démarreur à lanceur

de lâcher la poignée arrête le moteur et la lame. guidon pour que la tondeuse fonctionne. Le fait Figure 8. Il faut serrer cette poignée contre le sur le guidon supérieur de la tondeuse. Voir la La poignée de commande de la lame se trouve

Poignée de commande de la lame

incandescente. toute autre source pipe, tout cigare ou toute cigarettes ou est chaud. Éteignez ou quand le moteur que le moteur tourne l’intérieur, pendant plein d’essence à Ne faites jamais le peurs sont explosif. inflammable et les vaest extrêmement l’essence. L’essence en manipulant de Faites très attention

d’éviter son emploi. N’essayez jamais dispositif de sécurité. commande est un Ce mécanisme de

fonctionnement. ce notice avant le machine et dans consignes sur la instructions et les et suivez toutes les Lisez, comprenez,

AVERTISSEMENT

Utilisation

Commandes







Figure 6

déchiquetage. de déchiquetage. Abaissez l’ensemble de latérale sous la goupille articulée de la plaque les deux crochets du déflecteur d’éjection la plaque de déchiquetage. Faites glisser éjecter l’herbe coupée sur le côté, soulevez comme une tondeuse déchiqueteuse. Pour

6. La tondeuse a été expédiée pour fonctionner

Figure 5

l’herbe. meilleure éjection de pour permettre une haut que l’avant la tondeuse plus réglez l’arrière de humide ou épaisse, couper de l’herbe REMARQUE: Pour

à la même hauteur. les roues doivent être REMARQUE: Toutes

Figure 4

Voir la Figure 5. vers le haut ou le bas à la hauteur choisie. réglage des roues vers la roue et déplacez-le la hauteur de coupe, poussez le levier de de coupe de la tondeuse. Pour changer des roues et permet de modifier la hauteur

5. Un levier de réglage se trouve sur chacune

et réglages

de montage Instructions

Voir la Figure 4. Serrez l’attache-câble et coupez le surplus. les trous aménagés dans le guidon inférieur.

4. Enfoncez les taquets des attache-câbles dans

Figure 3

d’étoile) du guide de la corde. Position D.

d. Serrez l’écrou à oreilles (boutons en forme

guide. Position C.

c. Glissez la corde du démarreur dans le

moteur. Position B.

b. Sortez lentement la corde du démarreur du

A. lame contre le guidon supérieur. Position

a. Pressez la manette de commande de la Figure 3.

3. Installation du guide de la corde. Voir la

Figure 2

la machine. moteur fournie avec notice d’utilisation du instructions de la conformément aux d’essence et d’huile faites les pleins Après l’assemblage, HUILE NI ESSENCE. expédiée SANS Cette machine est

IMPORTANT

le trou intérieur. Position A. guidon. Placez les goupilles fendues dans soudées sur les supports de montage du dans le trou extérieur des goupilles

a. Enlevez les goupilles fendues placées du guidon inférieur. Voir la Figure 2.

trous de la goupille soudée de chaque côté

2. Repérez une goupille-épingle dans l’un des

guidon. Position B. boulon ordinaire est bien enfoncé dans le guidon inférieur. Assurez-vous que le maintiennent le guidon supérieur sur le

b. Serrez les boutons en forme d’étoile qui

Position A. pour le faire passer à la position de travail.

a. Redressez le guidon supérieur vers vous

avec la machine. d’utilisation du moteur fournie ment aux instructions de la notice mettez-le à la masse conforméDébranchez le fil de la bougie et

1. Procédez comme suit pour installer le guidon.

Figure 1

tondeuse. qui s’appliquent à votre Suivez les instructions férents de votre tracteur. être légèrement difreprésentés peuvent tondeuse. Les modèles plusieurs modèles de la Ce livret couvre

et réglages

de montage

Instructions

AVERTISSEMENT:

de la position de conduite de la machine. REMARQUE: Les côtés droit et gauche s’entendent vus

cas échéant. Three Way Catalyst (TWC) le Engine Modification (EM) et émissions de gaz suivants : des systèmes de contrôle des ordinaire et peuvent être dotés avec de l’essence sans plomb sont certifiés pour fonctionner (petit équipement hors route) EPA fédérales pour SORE la Californie et de l’agence aux normes régulatrices de Les moteurs certifiés conformes

sions de gaz Avis concernant les émis-

de cette machine. pour le pot d’échappement fournir un pare-étincelles la plus proche peut vous La station technique agréée

l’utilisateur de la machine. en bon état de marche par utilisé, il doit être maintenu Si un pare-étincelles est

échéant). provinciaux ou locaux (le cas ment aux lois et règlements pare-étincelles, conformémoteur n’est pas muni d’un système d’échappement du broussailles ou d’herbe si le non entretenu, recouvert de être utilisée sur un terrain interne et elle ne doit pas d’un moteur à combustion Cette machine est équipée

AVERTISSEMENT

sécurité

Consignes

sèche-linge, etc.).

accidents et des blessures graves ou mortelles. excessive. Le non-respect de ces recommandations peut causer des sécurité sont en bon état de marche et ne sont pas usés de façon agréée pour vous assurer que tous les dispositifs mécaniques et de faites inspecter la machine chaque année par une station technique

durée de vie ut ile moyenne, achetez une machine neuve ou

de cette

durée de vie ut ile

moyenne de sept (7) ans, ou 60 heures de fonctionnement. Au terme

protection de l’environnement), ce produit a une Environmental Protection Agency” (EPA - Agence américaine de mission sur la sécurité des produits de consommation) et la “U.S. D’après la Consumer Products Safety Commission (CPSC - Com-

Durée de vie utile moyenne

régulateur. vitesses dangereuses. Ne modifiez jamais le réglage de l’usine du l’emballement du moteur et entraîner son fonctionnement à des moteur. Toute modification du réglage du régulateur peut provoquer Pour éviter toute blessure grave ou fatale, ne modifiez pas du tout le

Ne modiﬁez pas le moteur

liquides qui risquent de nuire à la nature et à l’environement.

14. Respectez les règlements concernant l’élimination des déchets et

besoin.

soin des étiquettes d’instructions et remplacez-les au

souvent que la lame et les boulons de montage du moteur

13. Prenez

12. Ne faites pas tourner le moteur si la bougie n’est pas installée.

détectez un fendillement ou une fuite. bouchon d’essence et autres raccords. Remplacez-les si vous

11. Vérifiez souvent l’état des conduites d’essence, du réservoir, du

maximal de fonctionnement sans danger. moteur s’emballer. Le régulateur maintient le moteur à son régime

10. Ne modifiez pas le réglage du régulateur et ne laissez pas le

causer des performances inférieures et réduire la sécurité.» non conformes aux caractéristiques de l’équipement d’origine peut de pièces qui se trouve dans cette notice). «L’emploi de pièces immédiatement avec des pièces authentique seulement (du liste de sécurité, vérifiez souvent les éléments et remplacez-les les pièces mobiles ou causer la projection de débris. Par mesure peuvent s’user et être endommagés et, par conséquent, exposer

9. Les éléments du sac à herbe et le clapet de la goulotte d’éjection

coupe pendant que la moteur tourne.

8. N’essayez jamais d’ajuster une roue ou de changer la hauteur de

machine en marche. machine. Réparez les dégâts éventuels avant de remettre la débranchez le fil de la bougie et examinez soigneusement la

7. Si vous heurtez un objet, arrêtez immédiatement le moteur,

qu’ils fonctionnent bien.

6. Ne modifiez jamais les dispositifs de sécurité. Vérifiez souvent

pour que l’équipement soit toujours en bon état de marche.

5. Assurez-vous que tous les écrous, boulons et vis sont bien serrés

très attention en le manipulant. Enveloppez la lame avec un chiffon ou portez des gants et faites

4. La lame est coupante et peut causer des blessures graves.

inférieures et réduire la sécurité.» stiques de l’équipement d’origine peut causer des performances cette notice). «L’emploi de pièces non conformes aux caractéri lame authentique seulement (du liste de pièces qui se trouve dans toute usure excessive, tout fendillement. Remplacez-la avec une sont bien serrés. Examinez visuellement la lame pour détecter

3. Verifiez

moteur pour empêcher tout démarrage accidentel. Débranchez le fil de la bougie et mettez-le à la terre contre le que la lame et toutes les pièces mobiles se sont immobilisées.

2. Avant de nettoyer, de réparer ou d’examiner la machine, vérifiez

carbone, un gaz inodore très dangereux. les gaz d’échappement du moteur contiennent du monoxyde de

1. Ne faites jamais fonctioner la machine dans un local clos car

Entretien général:

la remiser.

14. Laissez la machine refroidir pendant au moins 5 minutes avant de

carburant ou d’huile et enlevez tous les débris imbibés d’essence. d’herbe, feuilles et autres saletés. Essuyez les éclaboussures de

13. Limitez les risques d’incendie en débarrassant le moteur des brins

s’il y a une flamme, une étincelle (chauffe-eau à gaz, radiateur,

12. Ne remisez jamais la machine ou les bidons d’essence à l’intérieur

mettre en marche le moteur. la machine à une autre endroit. Attendez 5 (cinq) minutes avant de ou d’huile et enlevez tous les débris imbibés d’essence. Déplacez

11. En cas de débordement, essuyez toute éclaboussures de carburant

10. Resserrez bien le capuchon d’essence.

demi-pouce environ pour permettre l’expension du carburant.

9. Ne faites jamais déborder le réservoir. Laissez un espace d’un

refroidir pendant au moins deux minutes avant de faire le plein. pendant que le moteur tourne ou s’il est chaud. Laissez le moteur

jamais le capuchon d’essence et n’ajoutez pas d’essence

le gicleur en contact avec le bord du réservoir d’essence

8. N’enlevez

7. Ne faites jamais le plein à l’intérieur.

incandescente.

6. Éteignez toute cigarette ou pipe, tout cigare ou toute autre chaleur

ouverte. N’utilisez pas un gicleur équipé d’un dispositif de blocage en position ou avec l’ouverture du bidon jusqu’à ce que le plein soit terminé.

5. Maintenez

le plein avec un bidon plutôt que directement de la pompe à essence. remorque et faites le plein par terre. Si cela n’est pas possible, faites

le mesure du possible, déchargez l’équipement motorisé de la

4. Dans

les remplir. Placez toujours les bidons par terre et loin de votre véhicule avant de nette dont le plancher est recouvert d’un revêtement en plastique.

faites jamais le plein dans un véhicule, ni à l’arrière d’une camio

3. Ne

2. Remissez le carburant dans des bidons homologués seulement.

ment de vêtements. vêtements s’enflammaient. Rincez votre peau et changez immédiate grièvement blessé si des éclaboussures sur votre peau ou sur vos inflammable et les vapeurs risquent d’exploser. Vous pouvez être en manipulant de l’essence. Il s’agit d’un produit extrêmement

1. Pour éviter toute blessure ou dégât matériel, faites très attention

Manipulation de l’essence:

ENTRETIEN

la machine et s’en servir sous la surveillance étroite d’un adulte. et respecter les consignes de sécurité. Ils doivent apprendre à utiliser notice d’utilisation, bien comprendre le fonctionnement de la machine tondeuse. Des adolescents âgés de 14 ans ou plus doivent lire la

permettez jamais à des enfants de moins de 14 ans d’utiliser la

6. Ne

subir des brûlures graves d’un silencieux chaud.

des enfants loin de moteurs chauds ou tournants. Ils peuvent

5. Tenir

d’autres objets qui peuvent gêner votre visibilité.

4. Faites très attention en approchant d’angles morts, de buissons,

reculant.

toujours derrière vous et par terre avant de reculer et en

3. Regardez

la zone de travail.

2. Restez vigilant et arrêtez la machine si des enfants s’approchent de

surveillance d’un adulte autre que le conducteur de la machine.

1. Éloignez les enfants de la zone de travail et placez-les sous la Ne supposez jamais qu’ils vont rester là où vous les avez vus. par la machine et la tonte de l’herbe. Ils ne comprennent pas les dangers. toujours vigilant en présence d’enfants. Les enfants sont souvent attirés Un accident grave risque de se produire si le conducteur n’est pas

Enfant

un dérapage.

tondez pas de l’herbe mouillée. La traction réduite peut provoquer

3. Ne

2. Ne tondez pas sur une pente supérieure à 15° selon l’inclinomètre.

facilement perdre l’équilibre.

1. Ne tondez pas près d’une falaise ou d’un talus. Le conducteur peut

À NE PAS FAIRE:

de tourner dans trois secondes. votre équilibre, lâchez immédiatement le guidon, et la lame arrêtera et de vous blesser grièvement. Si vous sentez que vous allez perdre

3. Vérifier toujours votre équilibre. Vous risquez de glisser et de tomber

obstacles. sur un terrain accidenté. Des herbes hautes peuvent cacher des

2. Faites attention aux trous et ornières. La machine peut se retourner

Faites très attention en changeant de direction sur une pente.

1. Travailler parallèlement à la pente, jamais perpendiculairement,

À FAIRE:

pour éviter toute blessure grave. l’inclinomètre, la pente est supérieure à 15°, n’utilisez pas la tondeuse mesurer la pente du terrain avant de commencer à travailler. Si selon de sécurité utilisez l’inclinomètre fourni dans la notice d’utilisation pour vous ne sentez pas à l’aise sur la pente, n’y travaillez pas. Par mesure sur un terrain en pente demande des précautions supplémentaires. Si souvent sur des pentes, peuvent causer des blessures graves. Travailler Les accidents provoqués par tomber et de glisser, qui se produisent

la tondeuse lentement et d’une demi-longeur de bras

Utilisation sur une pente

local. ment de service à la clientèles pour le nom de votre concessionaire

soyez prudent et faites preuve de bon sens. Contactez votre départe

cas de situations qui ne sont pas mentionnées dans cette notice,

28. En

os, hématomes ou foulures peuvent en résulter. plus vite que vous ne pourrez lâcher la poignée. Des fractures des démarreur (le recul) attirera votre main et votre bras vers le moteur résistance, puis tirez-la rapidement. Le retour rapide de la corde du démarreur à lanceur jusqu’à ce que vous sentiez une légère

graves. machine. Le non-respect de ce consigne peut causer des blessures

que des accessoires recommandés par le fabricant de la

coupe pendant que la moteur tourne.

jamais d’ajuster une roue ou de changer la hauteur de

des brûlures. Ne les touchez pas.

consignes peut causer des blessures graves. avec des dispositifs de sécurité endommagés. Le non-respect de ces place et qui fonctionnent correctement. N’utilisez jamais la tondeuse mande de la lame ou d’autres dispositifs de sécurité appropriée, en arrière, la goulotte d’éjection, un sac à herbe, la poignée de com

tourner. de lame avant que vous ne soyez sûrs que la lame a arrêté de s’est éteint. Ne placez jamais aucune partie du corps dans le secteur continue à tourner pendant quelques secondes après que le moteur de détacher le sac à herbe ou de déboucher la goulotte. La lame

vibration indique un problème. le moteur et cherchez-en immédiatement la cause. En général, toute

recouver ts de gravier.

bonne lumière artificielle. Marchez, ne courrez pas.

la tondeuse seulement dans la lumière du jour ou dans la

immédiatement et la lame arrêtera de tourner dans trois secondes. perdez votre équilibre, lâcher la poignée de commande de la lame tomber pour éviter des blessures graves. Si vous estimez que vous bien en équilibre. Faites attention de ne pas glisser et de ne pas

ment à la position non éclenchée quand on la lâche. doit bouger facilement dans les deux sens et revenir automatique en cas de contact avec la lame. La poignée de commande de la lame sécurité de fonctionner correctement et peut causer des blessures tenez jamais de contourner son rôle. Ceci empêche le dispositif de

d’entraînement, le cas échéant, avant de faire démarrer le moteur.

le dispositif d’auto-propulsion ou l’embrayage

27. Pour mettre le moteur en marche, tirez lentement la poignée du

26. N’utilisez

25. N’essayez

24. Le silencieux et le moteur deviennent très chauds et peuvent causer

23. N’utilisez jamais la tondeuse sans avoir l’abattant de protection

22. Arrêtez le moteur et attendez que la lame se soit immobilisée avant

21. Si la machine commence à vibrer d’une manière anormale, arrêter

20. Arrêtez la lame avant de traverser des allées, trottoirs ou chemins

19. Utilisez

18. N’utilisez jamais la tondeuse si le gazon est mouillé. Soyez toujours

17. La poignée de commande de la lame est un dispositif de sécurité. Ne

16. Dégagez

avec les commandes et les conseils d’utilisation

des médicaments ralentissant les réactions.

jamais la tondeuse en état d’ébriété ou si vous prenez

des chaussures robustes à semelle épaisse et des

toujours des lunettes de sécurité en utilisant la machine ou

de travailler en évitant de projeter l’herbe vers des rues,

15. N’utilisez

d. Répétez selon les besoin.

seulement.

c. Reculez

b. Assurez votre stabilité.

a. Éloignez-vous de la tondeuse à bout de bras.

d’abord par terre et derrière vous, puis procédez comme suit: reculer la tondeuse près d’un mur d’un autre obstacle, regardez

14. Ne tirez jamais la tondeuse vers vous en marchant. S’il faut faire

tondeuse si vous tombez. Lâchez immédiatement le guidon. passe sur le pied à la suite d’une chute. Ne retenez pas la

13. De nombreuses blessures se produisent lorsque la tondeuse

projeter des objets. magé peut causer des blessures en cas de contact avec la lame ou

12. L’absence du clapet de la goulotte d’éjection ou un clapet endom

mains et pieds. mouvement ou sous le plateau de coupe. La lame peut amputer

11. Ne placez jamais vos mains ou vos pieds près d’une pièce en

ou si vous por tez des sandales ou des tennis. recommandés. N’utilisez jamais la tondeuse si vous êtes pieds nus les bras et les jambes et des chaussures à bout d’acier sont vêtement bien ajustés. Une chemise et un pantalon qui protègent

10. Portez

être projeté, ricocher et vous blesser aux yeux. en effectuant un réglage ou une réparation. Un objet peut en effet

9. Portez

machine si quelqu’un s’approche. 75 pieds de la tondeuse pendant qu’elle fonctionne. Arrêtez la un projectile, éloignez les enfants, passants et autres à au moins

8. Pour éviter tout risque de contact avec la lame ou de blessure par

ne risque pas de ricocher et de blesser quelqu’un. tion d’un mur ou d’un obstacle. De cette façon, les débris éventuels des trottoirs, des spectateurs, etc. Évitez d’éjecter l’herbe en direc

7. Prévoyez

blessures graves. la lame. Les objets projetés par la machine peuvent causer des raient vous trébuchez ou qui risque d’être ramassés et projetés par pierres, bâtons, fil métalliques os, jouets et autre objets qui pour

6. Examiner soigneusement la zone de travail. Ramassez tous les

machine. consignes de sécurité doivent être autorisées à utiliser cette

5. Seules des personnes mûres ayant pris connaissance des

apprendre à se servir de cette machine et les surveiller. qui figurent dans cette notice d’utilisation. Un adulte doit leur le mode d’emploi de la machine et les consignes de sécurité de la machine. Des enfants plus âgés doivent lire et comprendre

permettez jamais à des enfants de moins de 14 ans de se servir

4. Ne

est de tondre le gazon. Ne l’utilisez jamais dans un autre but. par conséquent toujours très prudent. Le seul rôle de cette machine

3. Cette machine motorisée est un outil de précision, pas un jouet. Soyez

de la machine avant de vous en servir.

2. Familiarisez-vous

ultérieure et pour commander des pièces de rechange. cette notice d’utilisation à un endroit sûr pour toute consultation la notice d’utilisation avant de la mettre en marche. Conservez prendre toutes les instructions qui figurent sur la machine et dans d’assembler la machine. Assurez-vous de lire et de bien com

1. Veuillez lire attentivement la notice d’utilisation avant d’essayer

et sur la machine. figurent dans cette notice ments et instructions qui respecter les avertisse lire, comprendre et personnes qui peuvent être utilisée que par des Cette machine ne doit

Votre responsabilité

SYMBOLE! QUI ACCOMPAGNE CE L’AVERTISSEMENT RESPECTEZ

des blessures corporelles. instructions peut entraîner Le non-respect de ces servir de cette machine. avant d’essayer de vous cette notice d’utilisation instructions figurant dans Prière de lire toutes les mais aussi ceux d’autrui. personne et vos biens, non seulement votre peuvent mettre en danger ne sont pas respectées, importantes qui, si elles consignes de sécurité votre attention sur des Ce symbole attire

AVERTISSEMENT

sécurité

Utilisation en général

Consignes

ces consignes peut causer des blessures corporelles graves et même mortelles. blessures graves. Cette machine peut amputer mains et pieds et projeter des débris. Par conséquent, le non-respect de d’utilisation. Comme avec tout appareil motorisé, une négligence ou une erreur de la part de l’utilisateur peut entraîner des DANGER: Cette machine doit être utilisée conformément aux consignes de sécurité qui figurent dans la notice

liés à la reproduction. dans l’État de Californie comme causant le cancer, des anomalies congénitales ou d’autres problèmes AVERTISSEMENT: Les gaz d’échappement de ce produit contiennent des produits chimiques reconnus

15°

Visez et alignez avec un arbre...

ou un poteau de clôture

le coin d’un bâtiment...

Pliez sur le pointillé, qui représente une déclivité de 15

jamais parallèlement. lairement à la pente, POUSSER perpendicuUtilisez les tracteurs À

travers. à la pente, jamais en SIÈGE parallèlement Utilisez les tracteurs À

blesser. de glisser et de vous tondeuse. Vous risquez en marchant derrière la conserver un bon appui également difficile de gravement blessé. Il est conducteur peut être se retourner et son risque en effet de Un tracteur à siège de 2-1/2 pi par 10 pi). à 15° (soit une déclivité des pentes supérieures Ne vous tondez pas sur

AVERTISSEMENT

Inclinomètre

travailler. N’utillisez pas cette tondeuse sur de telles pentes. Server-vous de cet inclinomètre pour déterminer les pentes sur lesquelles il serait dangereux de

-4$02/$5#43,)-)4%$

+)4#(%.%2/..'*



8888888888

88888888888

-ODEL.UMBER

.UM£RODEMODÞLE

3ERIAL.UMBER

.UM£RODES£RIE

WWWMTDCANADACOM

tation. l’emplacement de ces numéros. On vous demandera d’enregistrer le numéro de série avant de pouvoir poursuivre votre consulPréparez vos numéros de modèle et de série avant de téléphoner. Veuillez lire le chapitre précédent pour déterminer

consulter la notice d’utilisation du moteur fournie avec votre machine. caractéristiques techniques, la garantie et le service après-vente du moteur. Pour plus de renseignements à ce sujet, veuillez

3. Le fabricant du moteur est responsable de toutes les questions concernant les performances, la puissance indiquée, les

2. Appelez un agent du service après-vente au 1-800-668-1238.

1. Visitez le site www.mtdcanada.ca où vous trouverez de nombreuses suggestions utiles.

tionnement ou l’entretien de la machine, les spécialistes sont à votre disposition. Choisissez l’une des options ci-dessous: Si l’assemblage de cette machine vous pose des problèmes ou pour toute question concernant les commandes, le fonc-

sans vous adresser d’abord au service après-vente.

Veuillez retourner la machine au détaillant qui vous l’a vendue,

Service après-vente

d’utilisation). de la version anglaise de cette notice

Pièces détachées (voir la page 14

Garantie ............................................................. 13

Dépannage ........................................................ 12

Entretien et Remisage hors saison ................. 10

Table des matières

poste de conduite et regardez à l’arrière de la machine. plaque signalétique, placez-vous derrière la machine à la de plaque signalétique fourni sur la droite. Pour localiser la le numéro de modèle et le numéro de série sur le modèle localiser la plaque signalétique sur l’équipement, et recopier NOUVEL ÉQUIPMENT, AVANT DE PROCÉDER À L’ASSEMBLAGE DE VOTRE

Pour trouver le numéro de modèle

Utilisation ............................................................ 8

Instructions de montage et réglages ................ 6

Important consignes de sécurité ...................... 4

Inclinomètre ........................................................ 3

vous assurer de bien comprendre toutes les instructions. nécessaires à l’assemblage, à la préparation et à l’entretien de votre machine. Veuillez donc la lire attentivement et Cette notice d’utilisation est une pièce importante de votre nouvel équipement. Elle vous fournit les renseignements

10/29/07

769-02859A

IMPRIMÉ AUX ÉTATS-UNIS MTD Products Ltd., P. O. Box 1386, KITCHENER, ONTARIO

INSTRUCTIONS AVANT DE METTRE EN MARCHE LA MACHINE. LISEZ ATTENTIVEMENT LES RÈGLES DE SÉCURITÉ ET LES

IMPORTANT:

20 po Tondeuse Rotative - Séries 100

NOTICE D’UTILISATION

Dépannage * Listes des pièces détachées * Garantie

Sécurité * Montage * Fonctionnement * Réglages * Entretien

MTD Gold 100 Operator's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
