机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 1/37
远程I/O R7 系列
少点数 I/O 模块
(CC-Link)
订货时的指定事项
・基本模块: R7C－①－②③
①～③在下列代码中选择。
（例如: R7C－DC16A－R/UL)
出厂之前需进行设定时，请用订购表格（No: ESU－7801
－□）指定设定之项。（机型: R7C－SV4、YV2）
(嵌式交流电流传感器CLSE用)
(不能选择附加代码「/UL」)
PA8: 脉冲累计8点输入模块 (不符合CE、UL)
YV2: 直流电压2点输出模块
YS2: 直流电流2点输出模块
②供电电源
◆直流电源
R: 24V DC
◆交直流通用
AR: 24V AC/24V DC (只限于R7C-RR4、PA8)
③附加代码
◆适用标准
不写入: 符合CE
/UL: 符合UL、CE
增设模块: R7C－①②
・增设模块: R7C－①②
①、②在下列代码中选择。
（例如: R7C－EC16A/UL)
基本模块: R7C－①－②③
①类型
DA16: 接点16点输入模块
DC16A: 晶体管 (NPN) 16点输出模块
(不能连接增设模块R7C－EA8、R7C－EA16)
DC16B: 晶体管 (PNP) 16点输出模块
(不能连接增设模块R7C－EA8、R7C－EA16)
DC8C: 继电器接点8点输出模块
(不能选择附加代码「/UL」。不能连接增设模块。)
DC8E: 继电器接点8点输出模块
(不能选择附加代码「/UL」。不符合CE。)
(不能连接增设模块R7C－EA8、R7C－EA16)
(备有终端电阻设定开关)
RR4: 遥控继电器控制用4点输出模块
(不能选择附加代码「/UL」。不符合CE。)
(不能连接增设模块。)
(备有终端电阻设定开关。)
SV4: 直流电压/电流4点输入模块 (10V/20mA)
TS4: 热电偶4点输入模块
RS4: 热电阻4点输入模块
RT4A: 热敏电阻输入模块
(不能选择附加代码「/UL」。不符合CE。)
MS4: 电位器4点输入模块
(不能选择附加代码「/UL」)
CT4E: 交流电流4点输入模块
①类型
EA8: 增设用接点8点输入模块
EA16: 增设用接点16点输入模块
EC8A: 增设用晶体管 (NPN) 8点输出模块
EC16A: 增设用晶体管 (NPN) 16点输出模块
EC8B: 增设用晶体管 (PNP) 8点输出模块
EC16B: 增设用晶体管 (PNP) 16点输出模块
EC8C: 增设用继电器接点8点输出模块
(不能选择附加代码「/UL」。不符合CE。)
②附加代码
◆适用标准
不写入: 符合CE
/UL: 符合UL、CE
主要的功能与特长
CC-Link少点数输入输出模块R7C是用PLC和CC-Link连接模拟
量输入输出和接点输入输出的模块。
通过连接基本模块和增设模块，可作为模拟量输入输出和接
点输入输出混合共存的模块使用。也可作为接点32点输入模
块、接点32点输出模块、接点输入与输出各16点的模块使
用。要注意的是接点输出模块R7C－DC16A、DC16B、DC8
E只能连接增设接点输入模块R7C－EC8A、EC16A、EC8B、
EC16B、EC8C。接点继电器8点输出模块R7C－DC8C、遥控
继电器控制用4点输出模块R7C－RR4不能连接增设模块。
输入输出范围、输入传感器（热电偶和热电阻）的设定可通
过前端面板的DIP开关统一设定。也可通过组态软件（机型:
R7CON）分别设定每一点的输入与输出。通过组态软件还可
进行零点及量程的调整、标定的设定、温度单位的变更等。
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 2/37
相关产品
12max
6max
3max
4min
ø
3.2
・组态软件（机型: R7CON）
可从本公司的网页下载组态软件。
将本机器连接到电脑时，需要专用的连接电缆线。所需专
用电缆线的型号请参照本公司网页的下载网站或组态软件
的使用说明书。
注）此软件的运作状况是在日文版与英文版OS上确认的。
附带品
・终端电阻器110Ω（0.25W）
（备有终端电阻设定开关的模块不附带终端电阻器）
通用规格
■通用规格
供电电源: 24V DC±10%
绝缘电阻: 100MΩ以上/500V DC
隔离强度: 1500V AC 1分钟（隔离电路间）
使用温度范围: -10～+55℃
使用湿度范围: 30～90%RH（无冷凝）
使用大气条件: 无腐蚀性气体和严重尘埃
保存温度范围: -20～+65℃
安装: DIN导轨安装（35mm导轨）
通讯电缆线: 三菱电机株式会社CC-Link专用电缆线
波特率: 156kbps、625kbps、2.5Mbps、5Mbps、10Mbps
连接方式: M3螺丝端子连接（螺丝的许容扭矩为0.5N·m）
端子螺丝材质: 铁表面镀镍
推荐压接端子：请参照「推荐压接端子」图
适用电缆线: 0.3～0.75mm
状态显示灯: 用PWR、RUN、ERR、SD、RD显示状态
(详细内容请参照使用说明书。)
节点地址: 1～64
■电源消耗电流 (24V DC供电时)/重量
R7C－DA16: 约60mA/200g
R7C－DC16A: 约75mA/200g
R7C－DC16B: 约75mA/200g
R7C－DC8C: 约60mA (约60mA)/200g
R7C－DC8E: 约60mA (约60mA)/200g
R7C－RR4: 约65mA/170g
R7C－SV4: 约90mA/200g
R7C－TS4: 约90mA/200g
R7C－RS4: 约90mA/200g
R7C－RT4A: 约95mA/200g
R7C－MS4: 约110mA/200g
R7C－CT4E: 约140mA/200g
R7C－PA8: 约70mA/200g
R7C－YV2: 约140mA/180g
R7C－YS2: 约140mA/180g
R7C－EA8: 约10mA/90g
R7C－EA16: 约20mA/150g
R7C－EC8A: 约10mA/90g
R7C－EC16A: 约20mA/150g
2
R7C－EC8B: 约10mA/90g
R7C－EC16B: 约20mA/150g
R7C－EC8C: 约40mA/150g
( ) 内是用于输出的供电电源的消耗电流。
■电源消耗电流（24V AC供电时）
R7C－RR4: 约100mA
R7C－PA8: 约130mA
■节点类型
R7C－DA16: 远程I/O
R7C－DC16A: 远程I/O
R7C－DC16B: 远程I/O
R7C－DC8C: 远程I/O
R7C－DC8E: 远程I/O
R7C－RR4: 远程I/O
R7C－SV4: 远程设备
R7C－TS4: 远程设备
R7C－RS4: 远程设备
R7C－RT4A: 远程设备
R7C－MS4: 远程设备
R7C－CT4E: 远程设备
R7C－PA8: 远程设备
R7C－YV2: 远程设备
R7C－YS2: 远程设备
■推荐压接端子（单位: mm）
适用标准
EC指令:
电磁兼容指令（EMC指令）（2004/108/EC）
EMI EN 61000-6-4：2007
EMS EN 61000-6-2：2005
低电压指令（2006/95/EC）
（只有R7C-DC8C符合此标准，具体请参照产品说明书。）
EN 61010-1：2001
测量类别Ⅱ、污染等级2
输出－电源间 一般绝缘（300V）
认证:
UL/C-UL nonincendive Class I，
Division 2，Groups A，B，C and D
（ANSI/ISA-12.12.01:2007，
CAN/CSA-C22.2 No.213:1987）
符合UL/C-UL 通用安全要求
（UL 61010-1:2004，CAN/CSA-C22.2 No.61010-1:2004）
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 3/37
面板图
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
5
4
3
2
1
0
9
8
7
6
ERR
RD
RUNSD
PWR
X10X1
STATION ADD.B.RATE
CNFG.
12345678
0123456789ABCDEF
4567
123
10111213
2341
15161718
7896
14
5
波特率设定旋转开关
节点地址设定旋转开关
状态显示灯
※1
动作模式设定DIP开关（SW1）
设定器接口
※2
接点状态显示灯
※3
CC-Link、
供电电源端子盘
输入输出端子盘
※4
※1、有关状态显示灯的详细规格请参照“显示”之项。
※2、接点输入输出模块无设定器接口。
※3、模拟量输入输出模块无接点状态显示灯。
※4、模拟量输出模块时为10针端子盘。
※5、只有R7C－DC8E、RR4、PA8备有终端电阻设定开关。
终端电阻设定开关
※5
TERM
ONOFF
■正视图■左侧视图
4DA567
123
DG＋24V0V
DBSLDFG
① DB
② SLD
③ FG
④ DA
⑤ DG
⑥ +24V
⑦ 0V
白色
屏蔽
FG
蓝色
黄色
供电电源（24V DC）
供电电源（0V）
4
DA
567
123
DGU（＋） V（－）
DBSLDFG
① DB
② SLD
③ FG
④ DA
⑤ DG
⑥ U（＋）
⑦ V（－）
白色
屏蔽
FG
蓝色
黄色
供电电源
供电电源
■供电电源和 CC-Link 的布线
·R7C－RR4、PA8以外·R7C－RR4、PA8
DA
DB
DG
SLD
FG
主机
DA
DB
DG
SLD
FG
I／O模块
DA
DB
DG
SLD
FG
I／O模块
※1
终端电阻
蓝
白
黄
终端电阻
※1
※1、终端的两个模块必须连接附带的“终端电阻”，且连接在“DA”和“DB”之间。
主机还可连接在两端之外。
备有终端电阻设定开关的模块要将终端电阻设定开关设定为ON。
■与主机的连接布线
布线
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 4/37
显 示
PWR RUN ERR SD RD 动 作
○ ○ ◎ ◎ ○ 通讯正常，但是由于干扰时常引起CRC错误
○ ○ ◎ ◎ ○
通讯正常，但是波特率、节点地址设定开关发生故障
“ERR LED”以0.5秒为周期进行闪烁
○ ○ ◎ ◎ ● —
○ ○ ◎ ● ○ 接收的数据为CRC错误，无法应答
○ ○ ◎ ● ● －
○ ○ ● ◎ ○ 通讯正常
○ ○ ● ◎ ● －
○ ○ ● ● ○ 不接收发送至本站的数据
○ ○ ● ● ● －
○ ● ◎ ◎ ○ 按时间序列响应，但是更新数据为CRC错误
○ ● ◎ ◎ ● －
○ ● ◎ ● ○ 本站的数据为CRC错误
○ ● ◎ ● ● －
○ ● ● ◎ ○ 链接没有起动
○ ● ● ◎ ● －
○ ● ● ● ○
无发送至本站的数据或由于干扰而无法接收发送至本站的数据
（从主站发送过来的数据量不足）
○ ● ● ● ● 因为断线等原因无法接收数据
○ ● ○ ● ●/○ 波特率、站地址的设定不正确
● ● ● ● ● 电源断开、电源故障
■状态显示LED
■接点状态显示灯
接点输入输出模块和增设接点输入输出模块用LED显示输入输出状态。累计脉冲输入模块用LED显示输入状态。
ON : 亮灯
OFF : 熄灯
●熄灯 ○亮灯 ◎闪烁
注）“－”动作在正常运作的情况下一般不会发生（LED故障等）
输入值（实测值） 输入值（%） 转换值（10进制） 转换值（Hex）
-0.75V以下 -15% -1500 FA24
0V 0% 0 0
5V 100% 10000 2710
5.75V以上 115% 11500 2CEC
① 0～100%转换
所输入的模拟量数据被转换为0～100%的数字量数据。被转换的0～100%的数字量数据的100倍即为转换值。
转换值显示为16位。输入可能范围为输入范围的-15～+115%，超过此范围的输入被固定在-15%或+115%上。
负值用2的补码显示。
例如输入范围为0～5V DC时
模拟量输出与输入的转换正相反，输出范围为0～5V DC时，“10000”转换为5.0V（100%）、“0”转换为0V（0%）
的输出。
11500（2CEC）
10000（2710）
-0.75
-1500（FA24）
5.0
5.75
0
（V）
数据转换
■输入范围和转换数据
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 5/37
输入值（实测值） 转换值（10进制） 转换值（Hex）
-272℃以下 -2720 F560
-150℃ -1500 FA24
1370℃ 13700 3584
1472℃以上 14720 3980
②实测值转换
实测值的单位为 ℃ 或 K 时，将10倍于实测值的值显示为16位。实测值的单位为 °F 时，将实测值显示为16位。
实测值的单位为 A 时，将100倍(或1000倍)于实测值的值显示为16位。
负值用2的补码显示。
例如K（CA）热电偶时
14720（3980）
13700（3584）
-272
-150
-1500（FA24）
-2720（F560）
1370
1472（℃）
③计数值
计数值为32位数据。分割成2个16位数据，用2个地址表示。
小的地址为低16位数据，大的地址为高16位数据。
计数值为0～4 294 967 295。计数值的最大值可设定至1 000～4 294 967 295。
溢出时的复位值可设定为0或1，从设定值开始重新计数。
可预置计数值。所有的设定用R7CON或命令实行。
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 6/37
数据分配
0
F
1F
0
F
1F
RX（n+0）F～RX（n+0）0（R7C－DA16）
时间序列响应数据（X）
更新数据（Y）
未使用
未使用
■R7C－DA16
■R7C－DA16＋R7C－EA16
■R7C－DA16＋R7C－EC16□
■R7C－DC16□
■R7C－DC16□＋R7C－EC16□
■R7C－DC8□
0
F
1F
0
F
1F
RX（n+0）F～RX（n+0）0
（R7C－DA16）
时间序列响应数据（X）
更新数据（Y）
RX（n+1）F～RX（n+1）0（R7C－EA16）
未使用
0
F
1F
0
F
1F
RX（n+0）F～RX（n+0）0（R7C－DA16）
时间序列响应数据（X）
更新数据（Y）
RY（n+1）F～RY（n+1）0（R7C－EC16□）
未使用
未使用
0
F
1F
0
F
1F
时间序列响应数据（X）
更新数据（Y）
RY（n+0）F～RY（n+0）0（R7C－DC16□）
未使用
未使用
0
F
1F
0
F
1F
时间序列响应数据（X）
更新数据（Y）
RY（n+0）F～RY（n+0）0（R7C－DC16□）
RY（n+1）F～RY（n+1）0（R7C－EC16□）
RY（n+1）F～RY（n+1）0（R7C－EC16□）
未使用
0
F
1F
0
F
1F
时间序列响应数据（X）
更新数据（Y）
RY（n+0）8～RY（n+0）0（R7C－DC8□）
未使用
未使用
■R7C－DC8E＋R7C－EC16□
0
F
1F
0
F
1F
时间序列响应数据（X）
更新数据（Y）
RY（n+0）8～RY（n+0）0（R7C－DC8E）
未使用
0
F
1F
RX（n+0）3～RX（n+0）0（R7C－RR4）
时间序列响应数据（X）
未使用
未使用
■R7C－RR4
0
F
1F
更新数据（Y）
RY（n+0）F～RY（n+0）8（R7C－RR4）
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 7/37
■R7C－PA8
●占有1站
RX（n＋0）
RX（n＋1）
RY（n＋0）
RY（n＋1）
RX（n＋0）D～RX（n＋0）0：命令
未使用
RY（n＋0）A～RY（n＋0）0：コマンド
未使用
时间序列响应数据（X）
更新数据（Y）
RWr（n＋0）
RWr（n＋1）
RWr（n＋2）
RWr（n＋3）
RWw（n＋0）
RWw（n＋1）
RWw（n＋2）
RWw（n＋3）
增设输入
未使用
计数数据（低位）
计数数据（高位）
增设输入
未使用
计数数据（低位）
计数数据（高位）
时间序列响应数据（X）
更新数据（Y）
●占有4站
RX（n＋0）
RX（n＋1）
RY（n＋0）
RY（n＋1）
RX（n＋0）D～RX（n＋0）0：命令
增设输入
RY（n＋0）A～RY（n＋0）0：命令
增设输入
时间序列响应数据（X）
更新数据（Y）
RWr（n＋0）
RWr（n＋1）
RWr（n＋2）
RWr（n＋3）
ch0 计数数据（低位）
ch0 计数数据（高位）
ch1 计数数据（低位）
ch1 计数数据（高位）
RWr（n＋4）
RWr（n＋5）
RWr（n＋6）
RWr（n＋7）
ch2 计数数据（低位）
ch2 计数数据（高位）
ch3 计数数据（低位）
ch3 计数数据（高位）
RWr（n＋8）
RWr（n＋9）
RWr（n＋10）
RWr（n＋11）
ch4 计数数据（低位）
ch4 计数数据（高位）
ch5 计数数据（低位）
ch5 计数数据（高位）
RWr（n＋12）
RWr（n＋13）
RWr（n＋14）
RWr（n＋15）
ch6 计数数据（低位）
ch6 计数数据（高位）
ch7 计数数据（低位）
ch7 计数数据（高位）
RWw（n＋0）
RWw（n＋1）
RWw（n＋2）
RWw（n＋3）
ch0 预置数据（低位）
ch0 预置数据（高位）
ch1 预置数据（低位）
ch1 预置数据（高位）
RWw（n＋4）
RWw（n＋5）
RWw（n＋6）
RWw（n＋7）
ch2 预置数据（低位）
ch2 预置数据（高位）
ch3 预置数据（低位）
ch3 预置数据（高位）
RWw（n＋8）
RWw（n＋9）
RWw（n＋10）
RWw（n＋11）
ch4 预置数据（低位）
ch4 预置数据（高位）
ch5 预置数据（低位）
ch5 预置数据（高位）
RWw（n＋12）
RWw（n＋13）
RWw（n＋14）
RWw（n＋15）
ch6 预置数据（低位）
ch6 预置数据（高位）
ch7 预置数据（低位）
ch7 预置数据（高位）
时间序列响应数据（X）
更新数据（Y）
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 8/37
RWrn＋0
＋1
＋2
＋3
RWwn＋0
＋1
＋2
＋3
模拟量输入0
模拟量输入1
模拟量输入2
模拟量输入3
未使用
未使用
未使用
未使用
0
F
1F
0
F
1F
RX（n+0）F～RX（n+0）0
时间序列响应数据（X）
更新数据（Y）
预备
0
F
1F
0
F
1F
RX（n+0）F～RX（n+0）0
时间序列响应数据（X）
更新数据（Y）
预备
（R7C－EA16）
0
F
1F
更新数据（Y）
RY（n+0）F～RY（n+0）0（R7C－EC16□）
0
F
1F
时间序列响应数据（X）
预备
时间序列响应数据（X）
更新数据（Y）
未使用
未使用
RX（n+0）F～RX（n+0）0
未使用
（状态）
（状态）
■模拟量4点输入
●机型 : R7C－SV4、R7C－TS4、R7C－RS4、R7C－RT4A、R7C－MS4、R7C－CT4E
■模拟量2点输出
●机型: R7C－YV2、R7C－YS2
●没有连接增设模块时
●连接增设模块R7C－EA16时
●连接增设模块R7C－EC16□时
●没有连接增设模块时
●连接增设模块R7C－EA16时
●连接增设模块R7C－EC16□时
RWrn＋0
＋1
＋2
＋3
RWwn＋0
＋1
＋2
＋3
未使用
未使用
未使用
未使用
模拟量输出0
模拟量输出1
未使用
未使用
0
F
1F
0
F
1F
时间序列响应数据（X）
更新数据（Y）
预备
0
F
1F
0
F
1F
RX（n+0）F～RX（n+0）0
时间序列响应数据（X）
更新数据（Y）
预备
（R7C－EA16）
0
F
1F
更新数据（Y）
RY（n+0）F～RY（n+0）0（R7C－EC16□）
0
F
1F
时间序列响应数据（X）
预备
时间序列响应数据（X）
更新数据（Y）
未使用
未使用
未使用
未使用
未使用
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 9/37
数据位分配
0
15
输入0（输出0）
输入1（输出1）
输入2（输出2）
输入3（输出3）
输入15（输出15）
输入7（输出7）
输入8（输出8）
8点
16点
0：OFF
1：ON
■接点输入输出
0
15
反馈输入0
■R7C－RR4
0 : OFF 1 : ON
反馈输入1
反馈输入2
反馈输入3
输出3 OFF信号
输出0 ON信号
输出0 OFF信号
未使用
0
15
指定ch
确认命令
选择数据
未使用
■R7C－PA8
·RY（n＋0）
0
15
指定ch
确认命令
确认数据
未使用
Ready信号
显示错误
·RX（n＋0）
0
15
■模拟量输入输出
16位的2进制数据。负值用2的补码显示。
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 10/37
0
15
输入0（熔断报警或输入范围异常（-15%以下、+115%以上））
输入1（熔断报警或输入范围异常（-15%以下、+115%以上））
输入2（熔断报警或输入范围异常（-15%以下、+115%以上））
输入3（熔断报警或输入范围异常（-15%以下、+115%以上））
输入3（ADC异常）
未使用
输入0（ADC异常）
输入1（ADC异常）
输入2（ADC异常）
未使用
未使用
未使用
未使用
未使用
未使用
未使用
■状态
没有连接增设模块的模拟量输入模块（R7C－SV4、R7C－TS4、R7C－RS4、R7C－RT4A、R7C－MS4、R7C－CT4E）
可显示每一点的输入状态。接点输入输出模块(R7C－DA16、R7C－DC□) 的相应位为0。
熔断报警、输入范围异常
0 : 正常、1 : 异常
ADC异常（无来自ADC的响应）
0 : 正常、1 : 异常
增设
基本模块可连接1个增设模块，增设模块的电源由基本模块提供。
通过连接基本模块和增设模块，可作为模拟量输入输出和接点输入输出混合共存的模块使用。也可作为接点32点输入模块、接点
32点输出模块、接点输入与输出各16点的模块使用。
■基本模块与增设模块的组合
（基本模块: 增设模块）
R7C－DA16: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－DC16A＊1: R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－DC16B＊1: R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－DC8C＊2: －
R7C－DC8E＊1: R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－RR4＊2: －
R7C－SV4: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－TS4: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－RS4: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－RT4A: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－MS4: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－CT4E: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－PA8: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－YV2: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
R7C－YS2: R7C－EA8、R7C－EA16、R7C－EC8A、R7C－EC16A、R7C－EC8B、R7C－EC16B、R7C－EC8C
＊1、R7C－DC16A、DC16B、DC8E不能连接增设模块R7C－EA8、R7C－EA16。
＊2、R7C－DC8C、RR4不能连接增设模块。
■通讯断开时的输出
①将增设模块连接在基本模块R7C－DA16、R7C－DC16□上时
增设输出模块（R7C－EC8□、R7C－EC16□）通过设定SW1-5，可将输出清零或保持输出。
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 11/37
②将增设模块连接在R7C－DA16、R7C－DC16□以外的基本模块上时
■增设模块的连接方法
①取下基本模块侧面的增设模块连接口的盖子
②连接增设模块
③安装在DIN导轨上
将增设模块连接在基本模块上之后再安装在DIN导轨上。
6
18－M3输入输出
端子螺丝
4567
123
6
7－M3 CC-Link、
供电电源端子螺丝
10111213
2341
15161718
78
9
6145
7
●R7C－TS4时
115
30
DIN导轨
（宽35mm）
54
17
（5）
30
DIN导轨
（宽35mm）
54
17
（5）
50
18.5
35.5
增设输出模块将保持输出（出厂时的设定）。可用组态软件（机型:R7CON）设定为输出清零。
外形尺寸图（单位: mm）
■基本模块
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 12/37
■模拟量输出模块、R7C-RR4
23415
10
78
9
6
6
10－M3输出
端子螺丝
4567
123
6
7－M3 CC-Link、
供电电源端子螺丝
115
30
DIN导轨
（宽35mm）
54
17
（5）
50
18.5
35.5
11.5
786910
23145
6
10－M3输入输出
端子螺丝
65
30
DIN导轨
（宽35mm）
54
17
（5）
50
18.5
35.5
■增设模块（R7C-EA8、R7C-EC8A、R7C-EC8B）
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 13/37
■增设模块（R7C-EA16、R7C-EC16A、R7C-EC16B、R7C-EC8C）
11.5
10 11 12 13
2341
15 16 17 18
78
9
6145
6
18－M3输入输出
端子螺丝
94
30
DIN导轨
（宽35mm）
54
17
（5）
50
18.5
35.5
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 14/37
●通讯断开时的输出设定（SW1-5）
SW1-5 通讯断开时的输出
OFF 输出清零（OFF）
ON 保持输出（保持前一次接收的正常数据）（＊）
●增设模块的设定（SW1-1、2、3、4）
SW1-1 SW1-2 SW1-3 SW1-4 增 设
ON OFF OFF OFF 无增设（＊）
ON OFF OFF ON 接点输入8点/16点
OFF OFF OFF ON 接点输出8点/16点
14
56
X7
X6X8
15X9161718
789
XBXDXF
XAXC
10
12
COM
COMX
0
11X11213
34
X3X5
X2X4XE
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 COM 接线公共端 10 COM 接线公共端
2 X0 输入0 11 X1 输入1
3 X2 输入2 12 X3 输入3
4 X4 输入4 13 X5 输入5
5 X6 输入6 14 X7 输入7
6 X8 输入8 15 X9 输入9
7 XA 输入10 16 XB 输入11
8 XC 输入12 17 XD 输入13
9 XE 输入14 18 XF 输入15
1
5
10
2
6
4
7
13
8
9
14
12
15
11
16
17
18
COM
COM
X2
X4
X6
X8
XA
XC
XE
X1
XF
X3
X5
X7
X9
XB
XD
控制
电路
控制
电路
1
18
COM
X0
■输入电路
X0
3
入
路
输
电
通讯
电路
电源
电路
4
1
2
5
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
10
COM
2
XF
1
18
COM
X0
10
COM
2
XF
PNP连接
1
18
COM
X0
10
COM
2
XF
NPN连接
＋－
－＋
■输入部分连接例
接点16点输入模块
机型: R7C－DA16
规格
接线公共端: 正/负公共端 (NPN/PNP)、每16点公用一个公共
端
输入输出点数: 输入16点
可同时接通的输入点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输入－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程I/O型
占有站数: 1
额定输入电压: 24V DC±10%、纹波系数为5%p-p以下
ON电压/ON电流: 15V DC以上（输入端子与COM之间）
/3.5mA以上
OFF电压/OFF电流: 5V DC以下（输入端子与COM之间）
/1mA以下
输入电流: 5.5mA以下/点（24V DC时）
输入电阻: 约4.4kΩ
通电延迟时间: 2.0ms以下
断电延迟时间: 2.0ms以下
动作模式设定
(*)为出厂时的设定
注)SW1-6、7、8不被使用。请将未使用的开关设定为“OFF”。
简易电路图
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 15/37
●通讯断开时的输出设定（SW1-5）
SW1-5 通讯断开时的输出
OFF 输出清零（OFF）
ON 保持输出（保持前一次接收的正常数据）（＊）
●增设模块的设定（SW1-1、2、3、4）
SW1-1 SW1-2 SW1-3 SW1-4 增 设
OFF ON OFF OFF 无增设（＊）
OFF ON OFF ON 接点输出8点/16点
14
56
Y7
Y6Y8
15Y9161718
789
YBYDYF
YAYC
10
12
＋24V
0VY
0
11Y11213
34
Y3Y5
Y2Y4YE
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V（输出公共端） 10 +24V 24V DC
2 Y0 输出0 11 Y1 输出1
3 Y2 输出2 12 Y3 输出3
4 Y4 输出4 13 Y5 输出5
5 Y6 输出6 14 Y7 输出7
6 Y8 输出8 15 Y9 输出9
7 YA 输出10 16 YB 输出11
8 YC 输出12 17 YD 输出13
9 YE 输出14 18 YF 输出15
控制
电路
■输出电路
10
5
1
2
6
4
7
13
8
9
14
12
15
11
16
17
18
+24V
0V
Y2
Y4
Y6
Y8
YA
YC
YE
Y1
YF
Y3
Y5
Y7
Y9
YB
YD
Y0
3
4
1
2
5
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
电源
电路
通讯
电路
出
路
输
电
控制
电路
10
2
+24V
Y0
18
YF
1
0V
10
18
1
2
+24V
Y0
0V
－＋
YF
■输出部分连接例
晶体管16点输出模块
(NPN连接)
机型: R7C－DC16A
规格
接线公共端: 负端为公共端 (NPN)、每16点公用一个公共端
输入输出点数: 输出16点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程I/O型
占有站数: 1
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点 2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
通电延迟时间: 0.5ms以下
断电延迟时间: 1.5ms以下
动作模式设定
(*)为出厂时的设定
注)SW1-6、7、8不被使用。请将未使用的开关设定为“OFF”。
简易电路图
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 16/37
●通讯断开时的输出设定（SW1-5）
SW1-5 通讯断开时的输出
OFF 输出清零（OFF）
ON 保持输出（保持前一次接收的正常数据）（＊）
●增设模块的设定（SW1-1、2、3、4）
SW1-1 SW1-2 SW1-3 SW1-4 增 设
OFF ON OFF OFF 无增设（＊）
OFF ON OFF ON 接点输出8点/16点
14
56
Y7
Y6Y8
15Y9161718
789
YBYDYF
YAYC
10
12
＋24V
0VY
0
11Y11213
34
Y3Y5
Y2Y4YE
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V 10 +24V 24V DC（输出公共端）
2 Y0 输出0 11 Y1 输出1
3 Y2 输出2 12 Y3 输出3
4 Y4 输出4 13 Y5 输出5
5 Y6 输出6 14 Y7 输出7
6 Y8 输出8 15 Y9 输出9
7 YA 输出10 16 YB 输出11
8 YC 输出12 17 YD 输出13
9 YE 输出14 18 YF 输出15
控制
电路
■输出电路
10
18
1
2
10
5
1
2
6
4
7
13
8
9
14
12
15
11
16
17
18
+24V
0V
Y2
Y4
Y6
Y8
YA
YC
YE
Y1
YF
Y3
Y5
Y7
Y9
YB
YD
Y0
3
4
1
2
5
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
电源
电路
通讯
电路
出
路
输
电
控制
电路
10
2
+24V
Y0
18
YF
1
0V
+24V
Y0
0V
＋－
YF
■输出部分连接例
晶体管16点输出模块
(PNP连接)
机型: R7C－DC16B
规格
接线公共端: 正端为公共端 (PNP)、每16点公用一个公共端
输入输出点数: 输出16点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程I/O型
占有站数: 1
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点 2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
通电延迟时间: 0.5ms以下
断电延迟时间: 1.5ms以下
动作模式设定
(*)为出厂时的设定
注)SW1-6、7、8不被使用。请将未使用的开关设定为“OFF”。
简易电路图
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 17/37
●通讯断开时的输出设定（SW1-4）
SW1-4 通讯断开时的输出
OFF 输出清零（OFF）
ON 保持输出（保持前一次接收的正常数据）（＊）
14
56
Y3
COM0COM1
15Y4161718
789
Y5Y6Y7
COM1COM1
10
12
＋24V
0V
COM0
11Y01213
34
Y1Y2
COM0COM0COM1
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V 10 +24V 24V DC
2 COM0 输出接线公共端0 11 Y0 输出0
3 COM0 输出接线公共端0 12 Y1 输出1
4 COM0 输出接线公共端0 13 Y2 输出2
5 COM0 输出接线公共端0 14 Y3 输出3
6 COM1 输出接线公共端1 15 Y4 输出4
7 COM1 输出接线公共端1 16 Y5 输出5
8 COM1 输出接线公共端1 17 Y6 输出6
9 COM1 输出接线公共端1 18 Y7 输出7
Ry
Ry
Ry
Ry
Ry
Ry
Ry
Ry
■输出部分连接例
4点1个接线公共端
10
14
1
2
5
11
+24V
24V DC
Y0
0V
＋－
Y3
COM0
COM0
＋－
＋－
18
6
9
15
Y4
Y7
COM1
COM1
＋－
＋－
8点1个接线公共端
10
14
1
2
5
11
+24V
24V DC
Y0
0V
＋－
Y3
15
Y4
18
Y7
COM0
COM0
6
9
COM1
COM1
＋－
＋－
控制
电路
4
1
2
5
3
DA
DB
DG
SLD
FG
6
7
0V
24V DC
电源
电路
通讯
电路
10
5
1
2
6
4
7
13
8
9
14
12
15
11
16
17
18
COM0
COM0
COM0
Y0
Y1
Y2
Y3
COM0
COM1
COM1
COM1
0V
+24V
Y4
Y5
Y6
Y7
COM1
3
继电器接点8点输出模块
机型: R7C－DC8C
规格
接线公共端: 4点公用一个公共端 (4端子)
公共端电流: 8A以下（4端子总和）
输出点数: 继电器接点8点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程I/O型
占有站数: 1
输出供电电压/电流: 24V DC±10%/60mA以上
额定负载: 250V AC* 2A（cos ø＝1）
30V DC 2A（电阻负载）
电气寿命为10万次（频度30次/分）
* 作为EC产品使用时, 必须在安装类别Ⅰ或125V AC以下使
用
最大开关电压: 250V AC 30V DC
最大开关功率: 500VA（AC） 60W（DC）
最小应用负载: 24V DC 5mA
机械寿命: 2000万次（300次/分）
（驱动感应负载时，要保护接点及消除干扰。）
通电延迟时间: 10ms以下
断电延迟时间: 10ms以下
动作模式设定
(*)为出厂时的设定
注)SW1-1、2、3、5、6、7、8不被使用。请将未使用的开
关设定为“OFF”。
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 18/37
●通讯断开时的输出设定（SW1-5）
SW1-5 通讯断开时的输出
OFF 输出清零（OFF）
ON 保持输出（保持前一次接收的正常数据）（＊）
●增设模块的设定（SW1-1、2、3、4）
SW1-1 SW1-2 SW1-3 SW1-4 增 设
OFF ON OFF OFF 无增设（＊）
OFF ON OFF ON 接点输出8点/16点
14
56
Y3
COM0COM1
15Y4161718
789
Y5Y6Y7
COM1COM1
10
12
＋24V
0V
COM0
11Y01213
34
Y1Y2
COM0COM0COM1
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V 10 +24V 24V DC
2 COM0 输出接线公共端0 11 Y0 输出0
3 COM0 输出接线公共端0 12 Y1 输出1
4 COM0 输出接线公共端0 13 Y2 输出2
5 COM0 输出接线公共端0 14 Y3 输出3
6 COM1 输出接线公共端1 15 Y4 输出4
7 COM1 输出接线公共端1 16 Y5 输出5
8 COM1 输出接线公共端1 17 Y6 输出6
9 COM1 输出接线公共端1 18 Y7 输出7
Ry
Ry
Ry
Ry
Ry
Ry
Ry
Ry
■输出部分连接例
4点1个接线公共端
10
14
1
2
5
11
+24V
24V DC
Y0
0V
＋－
Y3
COM0
COM0
＋－
＋－
18
6
9
15
Y4
Y7
COM1
COM1
＋－
＋－
8点1个接线公共端
10
14
1
2
5
11
+24V
24V DC
Y0
0V
＋－
Y3
15
Y4
18
Y7
COM0
COM0
6
9
COM1
COM1
＋－
＋－
控制
电路
4
1
2
5
3
DA
DB
DG
SLD
FG
6
7
0V
24V DC
电源
电路
通讯
电路
10
5
1
2
6
4
7
13
8
9
14
12
15
11
16
17
18
COM0
COM0
COM0
Y0
Y1
Y2
Y3
COM0
COM1
COM1
COM1
0V
+24V
Y4
Y5
Y6
Y7
COM1
3
继电器接点8点输出模块
机型: R7C－DC8E
规格
接线公共端: 4点公用一个公共端 (4端子)
公共端电流: 8A以下（4端子总和）
输出点数: 继电器接点8点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程I/O型
占有站数: 1
输出供电电压/电流: 24V DC±10%/60mA以上
额定负载: 250V AC* 2A（cos ø＝1）
30V DC 2A（电阻负载）
电气寿命为10万次（频度30次/分）
* 作为EC产品使用时, 必须在安装类别Ⅰ或125V AC以下使
用
最大开关电压: 250V AC 30V DC
最大开关功率: 500VA（AC） 60W（DC）
最小应用负载: 24V DC 5mA
机械寿命: 2000万次（300次/分）
（驱动感应负载时，要保护接点及消除干扰。）
通电延迟时间: 10ms以下
断电延迟时间: 10ms以下
动作模式设定
(*)为出厂时的设定
注)SW1-6、7、8不被使用。请将未使用的开关设定为“OFF”。
简易电路图
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 19/37
遥控继电器控制用4点输出模块
输 出位设 定动 作
输出 08 , 90 , 0无动作
1 , 0输出 0 ON
0 , 1输出 0 OFF
1 , 1不可设定
输出 110 , 110 , 0无动作
1 , 0输出 1 ON
0 , 1输出 1 OFF
1 , 1不可设定
输出 212 , 130 , 0无动作
1 , 0输出 2 ON
0 , 1输出 2 OFF
1 , 1不可设定
输出 314 , 150 , 0无动作
1 , 0输出 3 ON
0 , 1输出 3 OFF
1 , 1不可设定
不要将 2个位同时设定为 1。
将 2个位同时设定为 1时不能正常工作。
想再次输出 ON信号时，要设定为「0，0」之后，再设定 ON信号「1，
0」。可重复设定必要的次数。
10
5
6
12
789
34
Y3
C3
NC
NCC0
Y0Y1Y2
C1C2
端子编号信号
名称
功 能
端子编号信号
名称
功 能
1NC未使用6NC未使用
2C0公共端 07Y0输出 0
3C1公共端 18Y1输出 1
4C2公共端 29Y2输出 2
5C3公共端 310Y3输出 3
4
1
2
5
3
6
7
通讯
电路
控制
电路
3
7
2
8
1
6
5
9
4
10
Y0
C0
Y1
C1
出
路
输
电
电源
电路
DA
DB
DG
SLD
FG
U（＋）
V（－）
Y2
C2
Y3
C3
7
10
2
5
Y0
蓝
遥 控
变送器
白
C3
C0
Y3
■输出部分连接例
红
遥 控
继电器
蓝
红
遥 控
继电器
蓝
机型: R7C－RR4
规格
接线公共端: 4点公用一个公共端 (4端子)
输入输出点数: 输出4点
可同时接通的输出点数: 无限制
动作显示:
・反馈输入显示LED：ON时亮灯
・输出显示LED：输出设定位ON时亮灯
隔离: 输出－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程I/O型
占有站数: 1
额定负载电压: 24V AC±10%（由遥控变送器提供）
负载电压频率: 50/60Hz
动作模式设定
每个输出用2位设定。
输出设定如下表所示。
简易电路图
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 20/37
直流电压/电流信号输入模块
●输入范围的设定（SW1-5、6、7、8）
SW1-5 SW1-6 SW1-7 SW1-8 输入范围
OFF OFF OFF OFF -10～+10V DC（＊）
ON OFF OFF OFF -5～+5V DC
OFF ON OFF OFF -1～+1V DC
ON ON OFF OFF 0～10V DC
OFF OFF ON OFF 0～5V DC
ON OFF ON OFF 1～5V DC
OFF ON ON OFF 0～1V DC
ON ON ON OFF -0.5～+0.5V DC
ON OFF OFF ON -20～+20mA DC
OFF ON OFF ON 4～20mA DC
ON ON OFF ON 0～20mA DC
ON ON ON ON 用组态软件设定
●转换速度/转换精度的设定（SW1-3、4）
SW1-3 SW1-4 转换速度/转换精度
OFF OFF 80ms/±0.1%（＊）
ON OFF 40ms/±0.2%
OFF ON 20ms/±0.4%
ON ON 10ms/±0.8%
●增设模块的设定（SW1-1、2）
SW1-1 SW1-2 增 设
OFF OFF 无增设（＊）
ON OFF 接点输入8点/16点
OFF ON 接点输出8点/16点
14
56
NC
NCVH2
15
VL2
161718
789
I2VL3I3
COM2
VH3
10
12
VL0
VH0
COM0
11I01213
34
VL1I1
VH1
COM1COM3
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 VH0 高电压输入0 10 VL0 低电压输入0
2 COM0 接线公共端0 11 I0 电流输入0
3 VH1 高电压输入1 12 VL1 低电压输入1
4 COM1 接线公共端1 13 I1 电流输入1
5 NC 未使用 14 NC 未使用
6 VH2 高电压输入2 15 VL2 低电压输入2
7 COM2 接线公共端2 16 I2 电流输入2
8 VH3 高电压输入3 17 VL3 低电压输入3
9 COM3 接线公共端3 18 I3 电流输入3
1
通讯
电路
控制
电路
电源
电路
VH0
VL0
I0
COM0
11
2
10
8
18
9
17
4
1
2
5
入路输
电
VH3
VL3
I3
COM3
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
■输入部分连接例
VHn
In
COMn
VLn
高电压输入
＋
－
低电压输入
＋
－
电流输入
＋
－
VHn
In
COMn
VLn
VHn
In
COMn
VLn
3
VH1
VL1
I1
COM1
13
4
12
入路输
电
6
VH2
VL2
I2
COM2
16
7
15
入路输
电
入路输
电
输
入
0
输
入
1
输
入
2
输
入
3
5
14
注）输入直流电流时请务必短接端子 VLn 和 In 。
(隔离4点)
机型: R7C－SV4
规格
隔离: 输入0－输入1－输入2－输入3－供电电源－
CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据: 输入范围相对于0～10000
输入范围
・高电压输入: -10～+10V DC、-5～+5V DC、0～10V DC、
0～5V DC、1～5V DC
・低电压输入: -1～+1V DC、-0.5～+0.5V DC、0～1V DC
・电流输入: -20～+20mA DC、0～20mA DC、4～20mA DC
输入电阻:
・高电压输入: 1MΩ以上
・低电压输入: 100kΩ以上
・电流输入: 70Ω
转换速度/转换精度: 10ms/±0.8%、20ms/±0.4%、
40ms/±0.2%、80ms/±0.1%
响应时间: 转换速度×2＋50ms (0→90%)
温度系数: ±0.015 %/℃
动作模式设定
(*)为出厂时的设定
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 21/37

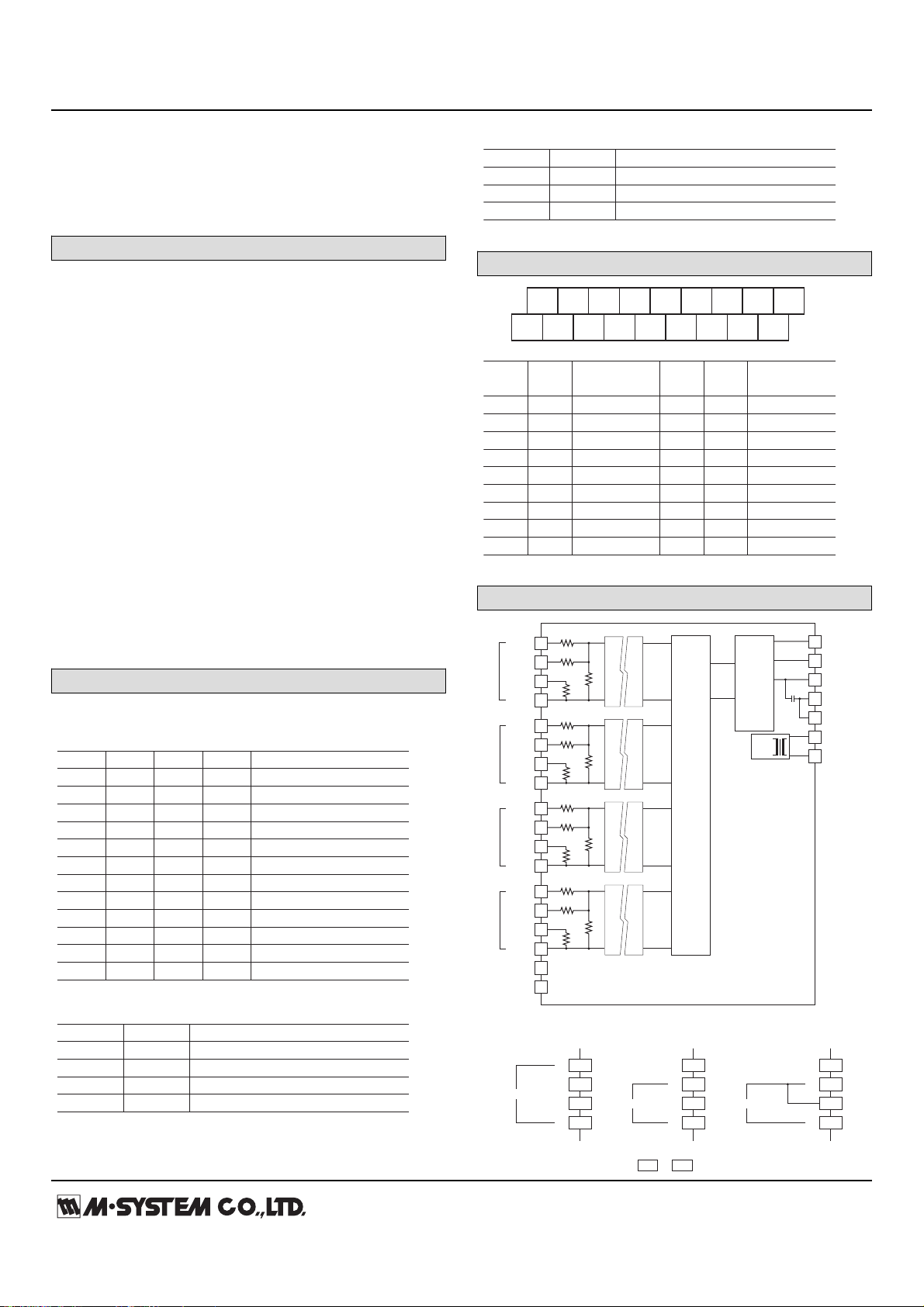

热电偶输入模块
热电偶
熔断报警显示值（℃）
满足精度范围（℃）
下限上限
K （CA）
-272+1472-150 ～+1370
E （CRC）
-272+1120-170 ～+1000
J （IC）
-260+1300-180 ～+1200
T （CC）
-272+500-170 ～+400
B （RH）
241920400～ 1760
R-100+1860200 ～1760
S-100+18600 ～1760
C （WRe 5-26）
-52+24160～ 2315
N-272+1400-130～ +1300
U-252+700-200 ～+600
L-252+1000-200 ～+900
P （Platinel Ⅱ）
-52+14960～ 1395
（PR）
-52+18600～ 1760
●热电偶的设定（SW1-5、6、7、8）
SW1-5 SW1-6 SW1-7 SW1-8 热电偶
OFF OFF OFF OFF K（CA）（＊）
ON OFF OFF OFF E（CRC）
OFF ON OFF OFF J（IC）
ON ON OFF OFF T（CC）
OFF OFF ON OFF B（RH）
ON OFF ON OFF R
OFF ON ON OFF S
ON ON ON OFF C（WRe 5-26）
OFF OFF OFF ON N
ON OFF OFF ON U
OFF ON OFF ON L
ON ON OFF ON P
OFF OFF ON ON PR
ON ON ON ON 用组态软件设定
●转换速度/熔断报警的设定（SW1-3、4）
SW1-3 转换速度 SW1-4 熔断报警
OFF 250ms（＊） OFF 上限（＊）
ON 500ms ON 下限
●增设模块的设定（SW1-1、2）
SW1-1 SW1-2 增 设
OFF OFF 无增设（＊）
ON OFF 接点输入8点/16点
OFF ON 接点输出8点/16点
14
56
15161718
789
10
12
111213
34
NC
NC＋CJ2
＋IN2－IN2＋IN3－IN3
－CJ2＋CJ3
＋IN0
＋CJ0－CJ0
－IN0＋IN1－IN1
＋CJ1－CJ1－CJ3
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 ＋CJ0 冷端补偿0 10 ＋IN0 热电偶＋0
2 －CJ0 冷端补偿0 11 －IN0 热电偶－0
3 ＋CJ1 冷端补偿1 12 ＋IN1 热电偶＋1
4 －CJ1 冷端补偿1 13 －IN1 热电偶－1
5 NC 未使用 14 NC 未使用
6 ＋CJ2 冷端补偿2 15 ＋IN2 热电偶＋2
7 －CJ2 冷端补偿2 16 －IN2 热电偶－2
8 ＋CJ3 冷端补偿3 17 ＋IN3 热电偶＋3
9 －CJ3 冷端补偿3 18 －IN3 热电偶－3
(隔离4点)
机型: R7C－TS4
规格
隔离: 输入0－输入1－输入2－输入3－供电电源－
CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据
・实测值的单位为 (℃、K) 时: 转换值为10倍于实测值的
整数
・实测值的单位为 (˚F) 时: 转换值为实测值的整数
热电偶: K、E、J、T、B、R、S、C、N、U、L、P、PR
输入电阻: 30kΩ以上
熔断报警检测电流: 0.1μA以下
转换精度: ±1℃ (B、R、S、C、PR为±2.0℃)
转换速度: 250ms/500ms
响应时间: 转换速度×2＋50ms (0→90%)
温度系数: ±0.015 %/℃
冷端补偿精度: 25±10℃时为±1.0℃
(R、S、PR热电偶为±1.5℃)
动作模式设定
(*)为出厂时的设定
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 22/37
简易电路图
通讯
电路
控制
电路
电源
电路
8
17
18
9
4
1
2
5
入
路
输
电
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
＋INn
－INn
3
12
13
4
入
路
输
电
6
15
16
7
入
路
输
电
入
路
输
电
输
入
0
输
入
1
输
入
2
输
入
3
热电偶
＋
－
＋IN1
－IN1
＋CJ1
－CJ1
＋IN2
－IN2
＋CJ2
－CJ2
＋IN3
－IN3
＋CJ3
－CJ3
14
5
冷 端
传感器
＋
CJn
－CJ
n
＋IN0
－IN0
10
11
1
＋CJ0
2
－CJ0
■输入部分连接例
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 23/37
热电阻输入模块
热电阻
熔断报警显示值（℃）
满足精度范围 (℃)
下限上限
Pt 100 (JIS ’97、IEC)
Pt 100 (JIS ’89)
JPt 100 (JIS ’89)
-240
-240
-236
+900
+900
+560
-200 ～+850
-200 ～+660
-200 ～+510
Pt 50Ω (JIS ’81)
Ni 100
Cu 10 (25℃ )
Cu 50
-236
-100
-212
-100
+700
+252
+312
+200
-200 ～+649
-80 ～+250
-50 ～+250
-50 ～+150
●热电阻的设定（SW1-5、6、7、8）
SW1-5 SW1-6 SW1-7 SW1-8 热电阻
OFF OFF OFF OFF Pt 100（JI '97、IEC）（＊）
ON OFF OFF OFF Pt 100（JIS '89）
OFF ON OFF OFF JPt 100（JIS '89）
ON ON OFF OFF Pt 50Ω（JIS '81）
OFF OFF ON OFF Ni 100
ON OFF ON OFF Cu 10
OFF OFF OFF ON Cu 50
ON ON ON ON 用组态软件设定
●转换速度/熔断报警的设定（SW1-3、4）
SW1-3 转换速度 SW1-4 熔断报警
OFF 250ms（＊） OFF 上限（＊）
ON 500ms ON 下限
●增设模块的设定（SW1-1、2）
SW1-1 SW1-2 增 设
OFF OFF 无增设（＊）
ON OFF 接点输入8点/16点
OFF ON 接点输出8点/16点
14
56
15161718
789
10
12
111213
34
NC
NCNC
INA2INb2INA3INb3
INB2NC
INA0
NCINB0
INb0INA1INb1
NCINB1INB3
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 NC 未使用 10 INA0 热电阻0-A
2 INB0 热电阻0-B 11 INb0 热电阻0-b
3 NC 未使用 12 INA1 热电阻1-A
4 INB1 热电阻1-B 13 INb1 热电阻1-b
5 NC 未使用 14 NC 未使用
6 NC 未使用 15 INA2 热电阻2-A
7 INB2 热电阻2-B 16 INb2 热电阻2-b
8 NC 未使用 17 INA3 热电阻3-A
9 INB3 热电阻3-B 18 INb3 热电阻3-b
通讯
电路
控制
电路
电源
电路
6
4
1
2
5
入
路
输
电
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
INAn
INBn
13
12
4
3
5
输
入
0
14
8
INbn
INA0
INB0
10
2
11
INb0
1
A
B
B
热电阻
入
路
输
电
输
入
1
INA1
INB1
INb1
16
15
7
入
路
输
电
输
入
2
INA2
INB2
INb2
18
17
9
入
路
输
电
输
入
3
INA3
INB3
INb3
■输入部分连接例
(隔离4点)
机型: R7C－RS4
规格
隔离: 输入0－输入1－输入2－输入3－供电电源－
CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据
・实测值的单位为 (℃、K) 时: 转换值为10倍于实测值的
整数
・实测值的单位为 (˚F) 时: 转换值为实测值的整数
热电阻: Pt 100（JIS ’97、IEC）、Pt 100（JIS ’89）、
JPt 100（JIS ’89）、Pt 50Ω（JIS ’81）、Ni 100、Cu 10、
Cu 50
输入检测电流: 1mA以下
输入电阻: 1MΩ以上
允许导线电阻: 每条导线100Ω以下
转换精度: ±1℃ (Cu 10为±3℃)
转换速度: 250ms/500ms
响应时间: 转换速度×2＋50ms (0→90%)
温度系数: ±0.015 %/℃
端子编号
简易电路图
动作模式设定
(*)为出厂时的设定
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 24/37
热敏电阻输入模块
热敏电阻
熔断报警显示值（℃）
满足精度范围（℃）
下限上限
502AT－11/
502AT－2
-50+110-40～+90
●转换速度/熔断报警的设定（SW1-3、4）
SW1-3 转换速度 SW1-4 熔断报警
OFF 250ms（＊） OFF 上限（＊）
ON 500ms ON 下限
●增设模块的设定（SW1-1、2）
SW1-1 SW1-2 增 设
OFF OFF 无增设（＊）
ON OFF 接点输入8点/16点
OFF ON 接点输出8点/16点
14
56
15161718
789
10
12
111213
34
NC
NCNC
INA2NCINA3NC
INB2NC
INA0
NCINB0
NCINA1NC
NCINB1INB3
端子编号信号
名称
功 能
端子编号信号
名称
功 能
1NC未使用10INA0热敏电阻 0-A
2INB0热敏电阻 0-B11NC未使用
3NC未使用12INA1热敏电阻 1-A
4INB1热敏电阻 1-B13NC未使用
5NC未使用14NC未使用
6NC未使用15INA2热敏电阻 2-A
7INB2热敏电阻 2-B16NC未使用
8NC未使用17INA3热敏电阻 3-A
9INB3热敏电阻 3-B18NC未使用
通讯
电路
控制
电路
电源
电路
6
4
1
2
5
入
路
输
电
入
路
输
电
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
INAn
INBn
13
12
4
3
5
输
入
0
14
8
INA0
INB0
10
2
11
1
A
B
热敏电阻
入
路
输
电
入
路
输
电
输
入
1
INA1
INB1
16
15
7
输
入
2
INA2
INB2
18
17
9
输
入
3
INA3
INB3
■输入部连接例
(隔离4点)
机型: R7C－RT4A
规格
隔离: 输入0－输入1－输入2－输入3－供电电源－
CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据
・实测值的单位为 (℃、K) 时: 转换值为10倍于实测值的
整数
・实测值的单位为 (˚F) 时: 转换值为实测值的整数
热敏电阻: 502AT-11/502AT-2（SEMITEC Corporation）
激励电压: 约4.5V DC（激励电阻15.8kΩ）
输入电阻: 1MΩ以上
熔断检出时间: 2s以下
转换精度: ±0.5℃
转换速度: 250ms/500ms
响应时间: 转换速度×2＋50ms (0→90%)
温度系数: ±0.15 %/℃
简易电路图
动作模式设定
(*)为出厂时的设定
注)SW1-5、6、7、8 不被使用。请将未使用的开关设定为
“OFF”。
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 25/37
电位器输入模块
●转换速度/转换精度的设定（SW1-3、4）
SW1-3 SW1-4 转换速度/转换精度
OFF OFF 80ms/±0.1%（＊）
ON OFF 40ms/±0.2%
OFF ON 20ms/±0.4%
ON ON 10ms/±0.8%
●增设模块的设定（SW1-1、2）
SW1-1 SW1-2 增 设
OFF OFF 无增设（＊）
ON OFF 接点输入8点/16点
OFF ON 接点输出8点/16点
14
56
15161718
789
10
12
111213
34
NC
NCNC
H2S2H3S3
L2NC
H0
NCL0
S0H1S1
NCL1L3
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 NC 未使用 10 H0 输入H0
2 L0 输入L0 11 S0 输入S0
3 NC 未使用 12 H1 输入H1
4 L1 输入L1 13 S1 输入S1
5 NC 未使用 14 NC 未使用
6 NC 未使用 15 H2 输入H2
7 L2 输入L2 16 S2 输入S2
8 NC 未使用 17 H3 输入H3
9 L3 输入L3 18 S3 输入S3
通讯
电路
控制
电路
电源
电路
6
4
1
2
5
入
路
输
电
3
DA
DB
DG
SLD
FG
6
7
24V DC
0V
Hn
Sn
4
12
13
3
5
输
入
0
14
8
Ln
H0
S0
10
11
2
L0
1
入
路
输
电
输
入
1
H1
S1
L1
7
15
16
入
路
输
电
输
入
2
H2
S2
L2
9
17
18
入
路
输
电
输
入
3
H3
S3
L3
■输入部分连接例
激励电压
发生电路
激励电压
发生电路
激励电压
发生电路
激励电压
发生电路
3
2
1
电位器
MAX
MIN
(隔离4点)
机型: R7C－MS4
规格
隔离: 输入0－输入1－输入2－输入3－供电电源－
CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据: 输入范围相对于0～10000
总电阻值: 100Ω～20kΩ
最小量程: 总电阻值的50%以上
激励电压: 约0.2V DC
转换速度/转换精度: 10ms/±0.8%、20ms/±0.4%、
40ms/±0.2%、80ms/±0.1%
响应时间: 转换速度×2＋50ms (0→90%)
温度系数: ±0.015 %/℃
动作模式设定
(*)为出厂时的设定
注)SW1-5、6、7、8 不被使用。请将未使用的开关设定为
“OFF”。
简易电路图
端子编号
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 26/37
交流电流信号输入模块
(隔离4点、嵌式交流电流传感器CLSE用)
机型: R7C－CT4E
规格
隔离: 输入0－输入1－输入2－输入3－供电电源－
CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据: 100倍于实测值 (A) 的整数
(CLSE－R5为1000倍于实测值 (A) 的整数)
连接传感器（另售）
・CLSE－R5: 0～5A AC
・CLSE－05: 0～50A AC
・CLSE－10: 0～100A AC
・CLSE－20: 0～200A AC
・CLSE－40: 0～400A AC
・CLSE－60: 0～600A AC
频率: 50或60Hz
过载能力: 额定电流的120%（可连续工作）
工作范围: 额定电流的5～115%
转换速度/转换精度: 10ms/±2.0%、20ms/±1.0%、
40ms/±0.5%、80ms/±0.5%
（转换精度不包括传感器的精度）
响应时间: 1.0s以下 (0→90%)
温度系数: ±0.015 %/℃
动作模式设定
(*)为出厂时的设定
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 27/37
累计脉冲8点输入模块
机型: R7C－PA8
规格
接线公共端: 正/负公共端 (NPN/PNP)、每8点公用一个公共
端
输入输出点数: 输入8点
动作显示: ON时亮灯 (LED)
隔离: 输入－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1或4
外部供电电源 (PNP、NPN输入)
・额定输入电压: 24V DC±10%、纹波系数为5p-p以下
・ON电流/ON电阻: 3.7mA以上 (输入端子与COM之间)/2kΩ
以下
・OFF电流/OFF电阻: 1mA以下 (输入端子与COM之间)/20kΩ
以上
电压脉冲输入
・ON电压/ON电流: 16V DC以上 (输入端子与COM之间)/
3.7mA以上
・OFF电压/OFF电流: 5V DC以下 (输入端子与COM之间)/
1mA以下
输入电流: 5.5mA以下/点（24V DC时）
输入电阻: 约4.4kΩ
通电延迟时间: 2.0ms以下
断电延迟时间: 2.0ms以下
最大输入频率: 100Hz
ON/OFF最小脉宽: 5ms
累计脉冲数: 0～4,294,967,295
益出计数值时的复位值: 0或1
动作模式设定
(*) 为出厂时的设定
注) SW1-4、5、6、7、8不被使用。请将未使用的开关设定
为“OFF”。
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 28/37
直流电压输出模块
(隔离2点)
机型: R7C－YV2
规格
隔离: 输出0－输出1－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据: 输出范围相对于0～10000
输出范围
・高电压输出: -10～+10V DC、-5～+5V DC、0～10V DC、
0～5V DC、1～5V DC
・低电压输出: -1～+1V DC、-0.5～+0.5V DC、0～1V DC
输出可能范围: -11.5～+11.5V DC或-15～+115%
允许负载电阻: 100kΩ以上
转换精度: ±0.1%
响应时间: 250ms (0→90%)
温度系数: ±0.015 %/℃
动作模式设定
(*)为出厂时的设定
注)SW1-3不被使用。请将未使用的开关设定为“OFF”。
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 29/37
直流电流信号输出模块
(隔离2点)
机型: R7C－YS2
规格
隔离: 输出0－输出1－供电电源－CC-Link・FG间
通讯方式: CC-Link Ver.1.10
站类型: 远程设备
占有站数: 1
转换数据: 输出范围相对于0～10000
输出范围: 4～20mA DC
允许负载电阻: 600Ω以下
转换精度: ±0.1%
响应时间: 250ms (0→90%)
温度系数: ±0.015 %/℃
动作模式设定
(*)为出厂时的设定
注)SW1-3、5、6、7、8不被使用。请将未使用的开关设定
为“OFF”。
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 30/37
增设用接点8点输入模块
10
5
X7
X6
6
12
NC
COMX
0
7X189
34
X3X5
X2X4
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 COM 接线公共端 6 NC 未使用
2 X0 输入0 7 X1 输入1
3 X2 输入2 8 X3 输入3
4 X4 输入4 9 X5 输入5
5 X6 输入6 10 X7 输入7
1
5
2
4
7
8
9
10
6
X2
X4
X6
X1
X3
X5
X7
控制
电路
控制
电路
■输入电路
X0
3
入
路
输
电
1
10
X0
COM
2
X7
PNP连接
1
10
X0
COM
2
X7
NPN连接
COM
1
2
COM
X0
10
X7
＋ －
增
设
连
接
器
■输入部分连接例
－ ＋
机型: R7C－EA8
规格
接线公共端: 正/负公共端 (NPN/PNP)、每8点公用一个公共
端
输入输出点数: 输入8点
可同时接通的输入点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输入－内部电路间
额定输入电压: 24V DC±10%、纹波系数为5%p-p以下
ON电压/ON电流: 15V DC以上（输入端子与COM之间）
/3.5mA以上
OFF电压/OFF电流: 5V DC以下（输入端子与COM之间）
/1mA以下
输入电流: 5.5mA以下/点（24V DC时）
输入电阻: 约4.4kΩ
通电延迟时间: 2.0ms以下
断电延迟时间: 2.0ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 31/37
增设用接点16点输入模块
14
56
X7
X6X8
15X9161718
789
XBXDXF
XAXC
10
12
NC
COMX
0
11X11213
34
X3X5
X2X4XE
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 COM 接线公共端 10 NC 未使用
2 X0 输入0 11 X1 输入1
3 X2 输入2 12 X3 输入3
4 X4 输入4 13 X5 输入5
5 X6 输入6 14 X7 输入7
6 X8 输入8 15 X9 输入9
7 XA 输入10 16 XB 输入11
8 XC 输入12 17 XD 输入13
9 XE 输入14 18 XF 输入15
1
5
2
6
4
7
13
8
9
14
12
15
11
16
17
18
10
X2
X4
X6
X8
XA
XC
XE
X1
XF
X3
X5
X7
X9
XB
XD
控制
电路
控制
电路
■输入电路
X0
3
入
路
输
电
1
18
X0
COM
2
XF
PNP连接
1
18
X0
COM
2
XF
NPN连接
COM
1
2
COM
X0
18
XF
＋ －
增
设
连
接
器
■输入部分连接例
－ ＋
机型: R7C－EA16
规格
接线公共端: 正/负公共端 (NPN/PNP)、每16点公用一个公共
端
输入输出点数: 输入16点
可同时接通的输入点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输入－内部电路间
额定输入电压: 24V DC±10%、纹波系数为5%p-p以下
ON电压/ON电流: 15V DC以上（输入端子与COM之间）
/3.5mA以上
OFF电压/OFF电流: 5V DC以下（输入端子与COM之间）
/1mA以下
输入电流: 5.5mA以下/点（24V DC时）
输入电阻: 约4.4kΩ
通电延迟时间: 2.0ms以下
断电延迟时间: 2.0ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 32/37

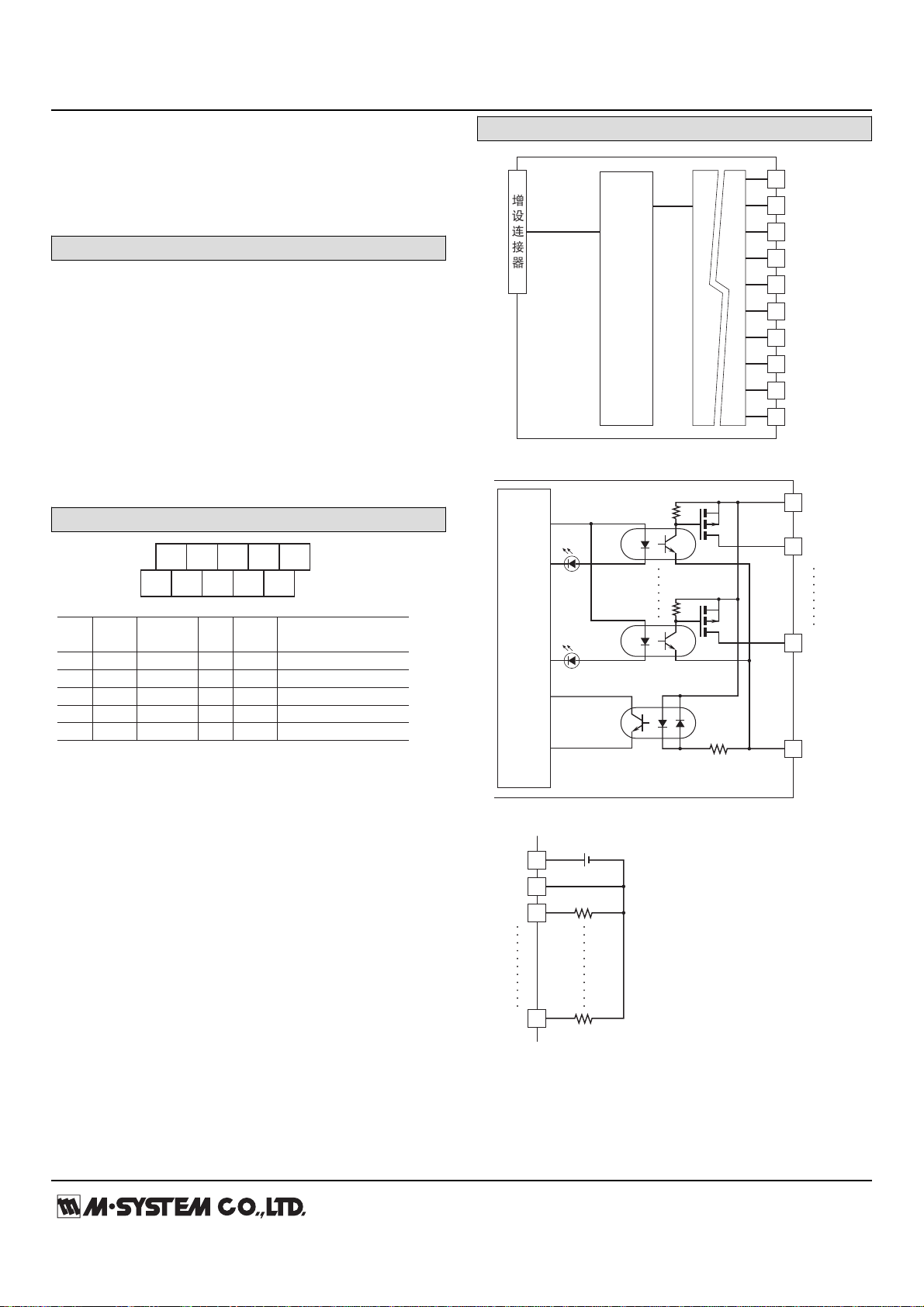

增设用晶体管8点输出模块
10
5
Y7
Y6
6
12
＋24V
0VY
0
7Y189
34
Y3Y5
Y2Y4
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V（输出公共端） 6 +24V 24V DC
2 Y0 输出0 7 Y1 输出1
3 Y2 输出2 8 Y3 输出3
4 Y4 输出4 9 Y5 输出5
5 Y6 输出6 10 Y7 输出7
控制
电路
■输出电路
6
5
2
4
7
8
9
10
+24V
1
0V
Y2
Y4
Y6
Y1
Y3
Y5
Y7
Y0
3
出
路
输
电
控制
电路
6
2
+24V
Y0
10
Y7
1
0V
6
10
1
2
+24V
Y0
0V
－＋
Y7
增
设
连
接
器
■输出部分连接例
(NPN连接)
机型: R7C－EC8A
规格
接线公共端: 负端为公共端 (NPN)、每8点公用一个公共端
输入输出点数: 输出8点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－内部电路间
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点 2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
通电延迟时间: 0.5ms以下
断电延迟时间: 1.5ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 33/37
增设用晶体管16点输出模块
14
56
Y7
Y6Y8
15Y9161718
789
YBYDYF
YAYC
10
12
＋24V
0VY
0
11Y11213
34
Y3Y5
Y2Y4YE
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V（输出公共端） 10 +24V 24V DC
2 Y0 输出0 11 Y1 输出1
3 Y2 输出2 12 Y3 输出3
4 Y4 输出4 13 Y5 输出5
5 Y6 输出6 14 Y7 输出7
6 Y8 输出8 15 Y9 输出9
7 YA 输出10 16 YB 输出11
8 YC 输出12 17 YD 输出13
9 YE 输出14 18 YF 输出15
控制
电路
■输出电路
10
5
1
2
6
4
7
13
8
9
14
12
15
11
16
17
18
+24V
0V
Y2
Y4
Y6
Y8
YA
YC
YE
Y1
YF
Y3
Y5
Y7
Y9
YB
YD
Y0
3
出
路
输
电
控制
电路
10
2
+24V
Y0
18
YF
1
0V
10
18
1
2
+24V
Y0
0V
－＋
YF
增
设
连
接
器
■输出部分连接例
(NPN连接)
机型: R7C－EC16A
规格
接线公共端: 负端为公共端 (NPN)、每16点公用一个公共端
输入输出点数: 输出16点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－内部电路间
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点 2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
通电延迟时间: 0.5ms以下
断电延迟时间: 1.5ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 34/37
增设用晶体管8点输出模块
10
5
Y7
Y6
6
12
＋24V
0VY
0
7Y189
34
Y3Y5
Y2Y4
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V 6 +24V 24V DC（输出公共端）
2 Y0 输出0 7 Y1 输出1
3 Y2 输出2 8 Y3 输出3
4 Y4 输出4 9 Y5 输出5
5 Y6 输出6 10 Y7 输出7
控制
电路
■输出电路
6
10
1
2
6
5
1
2
4
7
8
9
10
+24V
0V
Y2
Y4
Y6
Y1
Y3
Y5
Y7
Y0
3
出
路
输
电
控制
电路
6
2
+24V
Y0
10
Y7
1
0V
+24V
Y0
0V
＋ －
Y7
增
设
连
接
器
■输出部分连接例
(PNP连接)
机型: R7C－EC8B
规格
接线公共端: 正端为公共端 (PNP)、每8点公用一个公共端
输入输出点数: 输出8点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－内部电路间
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点 2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
通电延迟时间: 0.5ms以下
断电延迟时间: 1.5ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 35/37
增设用晶体管16点输出模块
14
56
Y7
Y6Y8
15Y9161718
789
YBYDYF
YAYC
10
12
＋24V
0VY
0
11Y11213
34
Y3Y5
Y2Y4YE
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V 10 +24V 24V DC（输出公共端）
2 Y0 输出0 11 Y1 输出1
3 Y2 输出2 12 Y3 输出3
4 Y4 输出4 13 Y5 输出5
5 Y6 输出6 14 Y7 输出7
6 Y8 输出8 15 Y9 输出9
7 YA 输出10 16 YB 输出11
8 YC 输出12 17 YD 输出13
9 YE 输出14 18 YF 输出15
控制
电路
■输出电路
10
18
1
2
10
5
1
2
6
4
7
13
8
9
14
12
15
11
16
17
18
+24V
0V
Y2
Y4
Y6
Y8
YA
YC
YE
Y1
YF
Y3
Y5
Y7
Y9
YB
YD
Y0
3
出
路
输
电
控制
电路
10
2
+24V
Y0
18
YF
1
0V
+24V
Y0
0V
＋ －
YF
增
设
连
接
器
■输出部分连接例
(PNP连接)
机型: R7C－EC16B
规格
接线公共端: 正端为公共端 (PNP)、每16点公用一个公共端
输入输出点数: 输出16点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－内部电路间
额定负载电压: 24V DC±10%
额定输出电流: 0.25A/点 2.0A/公共端
残留电压: 1.2V以下
漏电流: 0.1mA以下
通电延迟时间: 0.5ms以下
断电延迟时间: 1.5ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 36/37
增设用继电器接点8点输出模块
14
56
Y3
COM0COM1
15Y4161718
789
Y5Y6Y7
COM1COM1
10
12
＋24V
0V
COM0
11Y01213
34
Y1Y2
COM0COM0COM1
端子 信号
功 能
端子 信号
功 能
编号 名称 编号 名称
1 0V 0V 10 +24V 24V DC
2 COM0 输出接线公共端0 11 Y0 输出0
3 COM0 输出接线公共端0 12 Y1 输出1
4 COM0 输出接线公共端0 13 Y2 输出2
5 COM0 输出接线公共端0 14 Y3 输出3
6 COM1 输出接线公共端1 15 Y4 输出4
7 COM1 输出接线公共端1 16 Y5 输出5
8 COM1 输出接线公共端1 17 Y6 输出6
9 COM1 输出接线公共端1 18 Y7 输出7
机型: R7C－EC8C
规格
接线公共端: 4点公用一个公共端 (4端子)
公共端电流: 8A以下（4端子总和）
输出点数: 继电器接点8点
可同时接通的输出点数: 无限制 (24V DC时)
动作显示: ON时亮灯 (LED)
隔离: 输出－内部电路间
输出供电电压/电流: 24V DC±10%/60mA以上
额定负载: 250V AC* 2A（cos ø＝1）
30V DC 2A（电阻负载）
电气寿命为10万次（频度30次/分）
* 作为EC产品使用时, 必须在安装类别Ⅰ或125V AC以下使
用
最大开关电压: 250V AC 30V DC
最大开关功率: 500VA（AC） 60W（DC）
最小应用负载: 24V DC 5mA
机械寿命: 2000万次（300次/分）
（驱动感应负载时，要保护接点及消除干扰。）
通电延迟时间: 10ms以下
断电延迟时间: 10ms以下
端子编号
简易电路图
机型: R7C
http://www.m-system.co.jp/ R7C规格书 CS-7801 Rev.12 Page 37/37
会有无预先通知而修改记载内容的情况。
Loading...
